WH-LTE-7S1連接有人云（V6)云端輪詢示例

一、資料下載

WH-LTE-7S1說明書：http://imbacareer.com.cn/Product/294.html

WH-LTE-7S1設置軟件：http://imbacareer.com.cn/Download/939.html

網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

測試底板http://imbacareer.com.cn/Product/125.html

如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。

二、硬件連接

1、所需物品

WH-LTE-7S1模塊1臺

USR-GPRS232-7X-EVK測試底板1個

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

1個WH-LTE-7S1模塊放在測試底板上，測試底板 的232串口接USB串口線到電腦USB口，模塊都插入正常聯網的SIM卡，接好天線，然后底板接12V電源適配器上電。

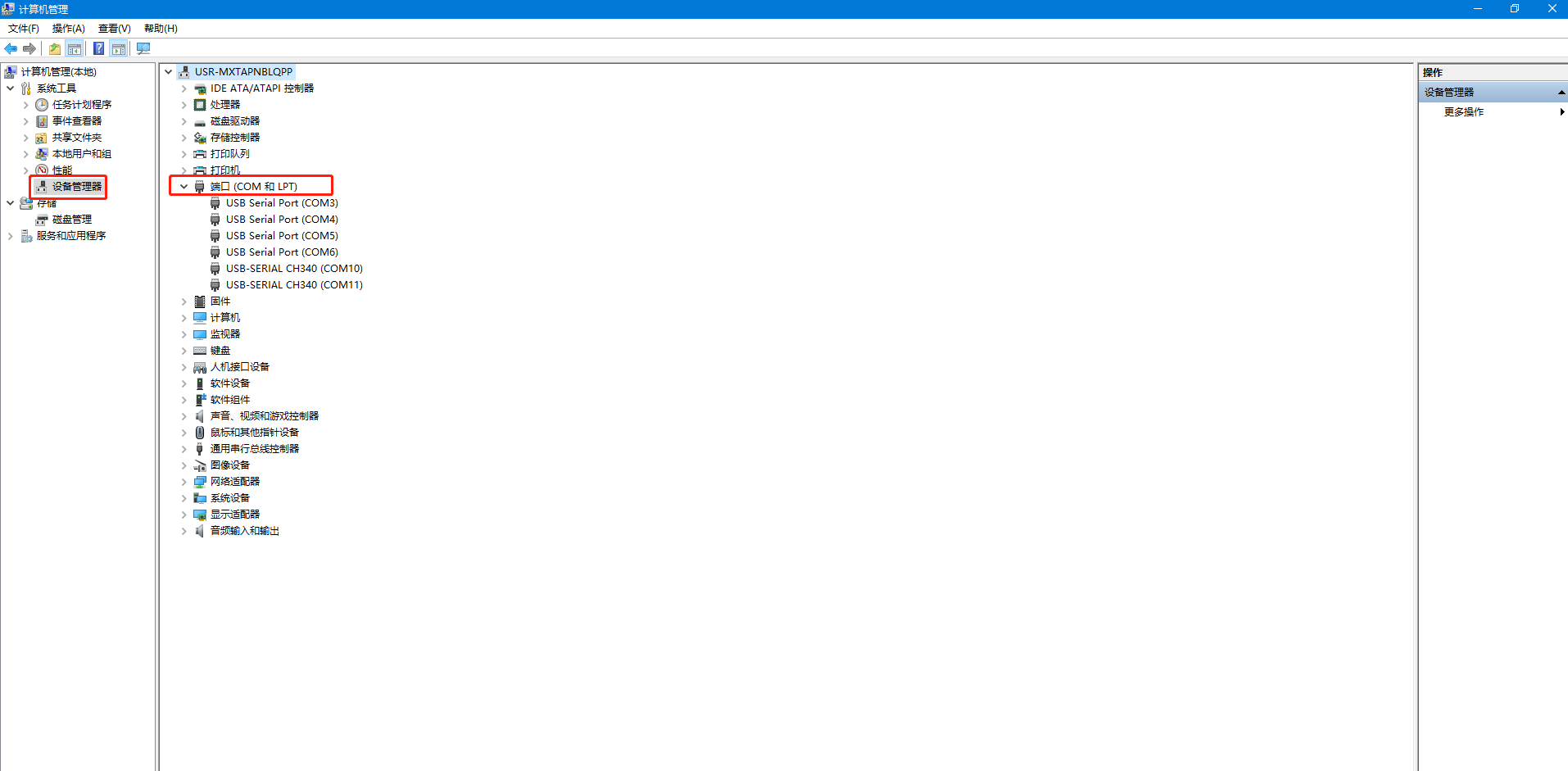

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-LTE-7S1底板的USB-RS232串口線COM口號，COM3。

三、有人云參數設置

1、登錄有人云賬號

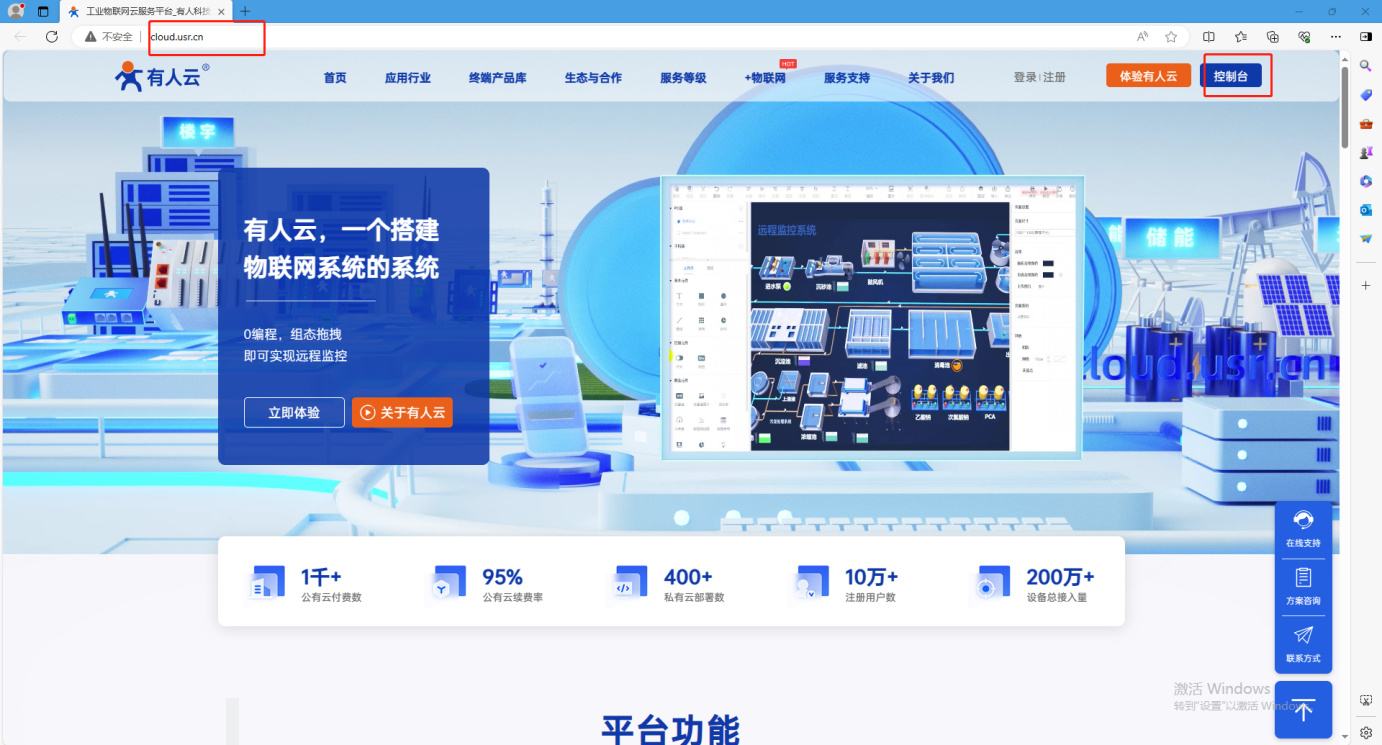

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加WH-LTE-7S1設備

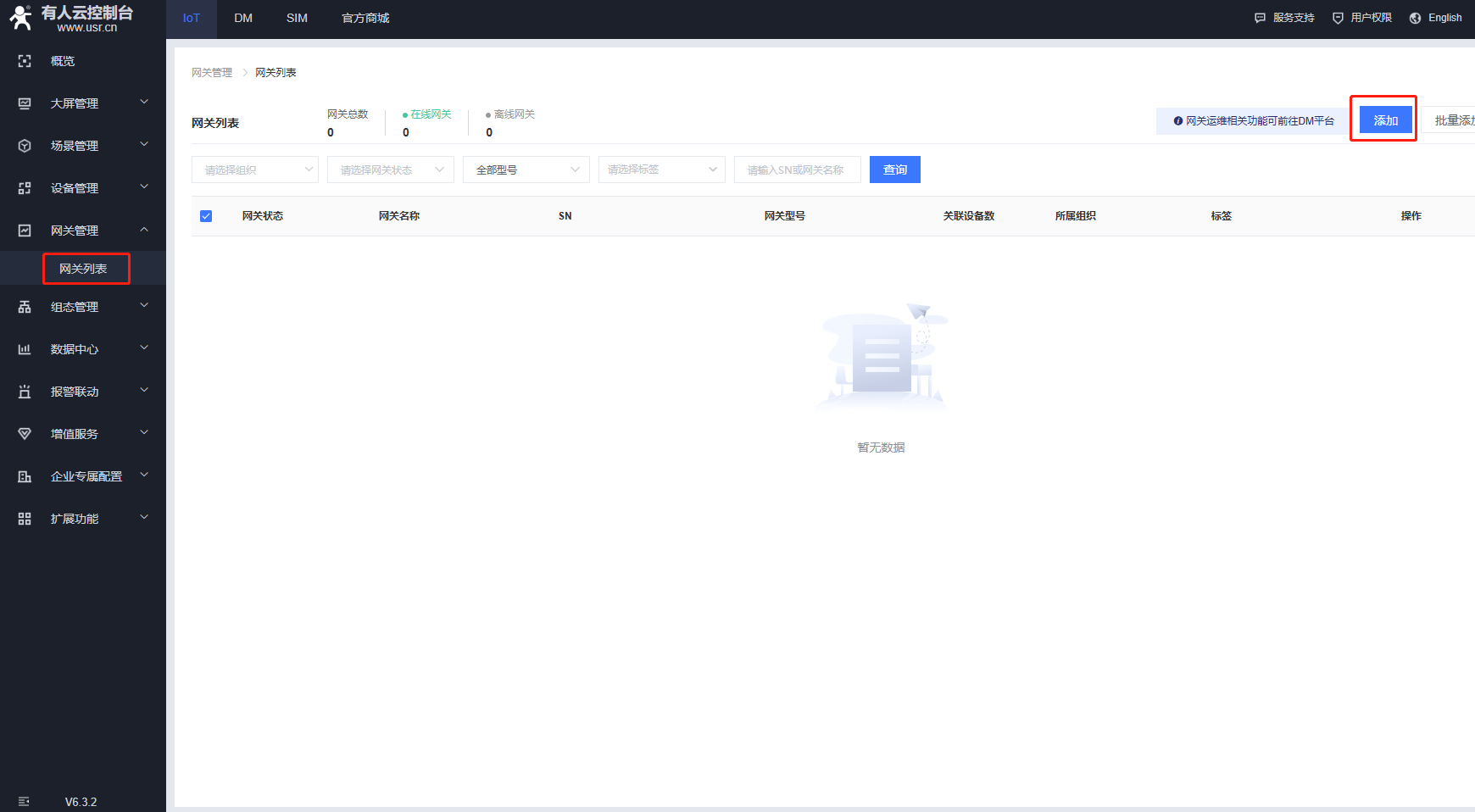

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

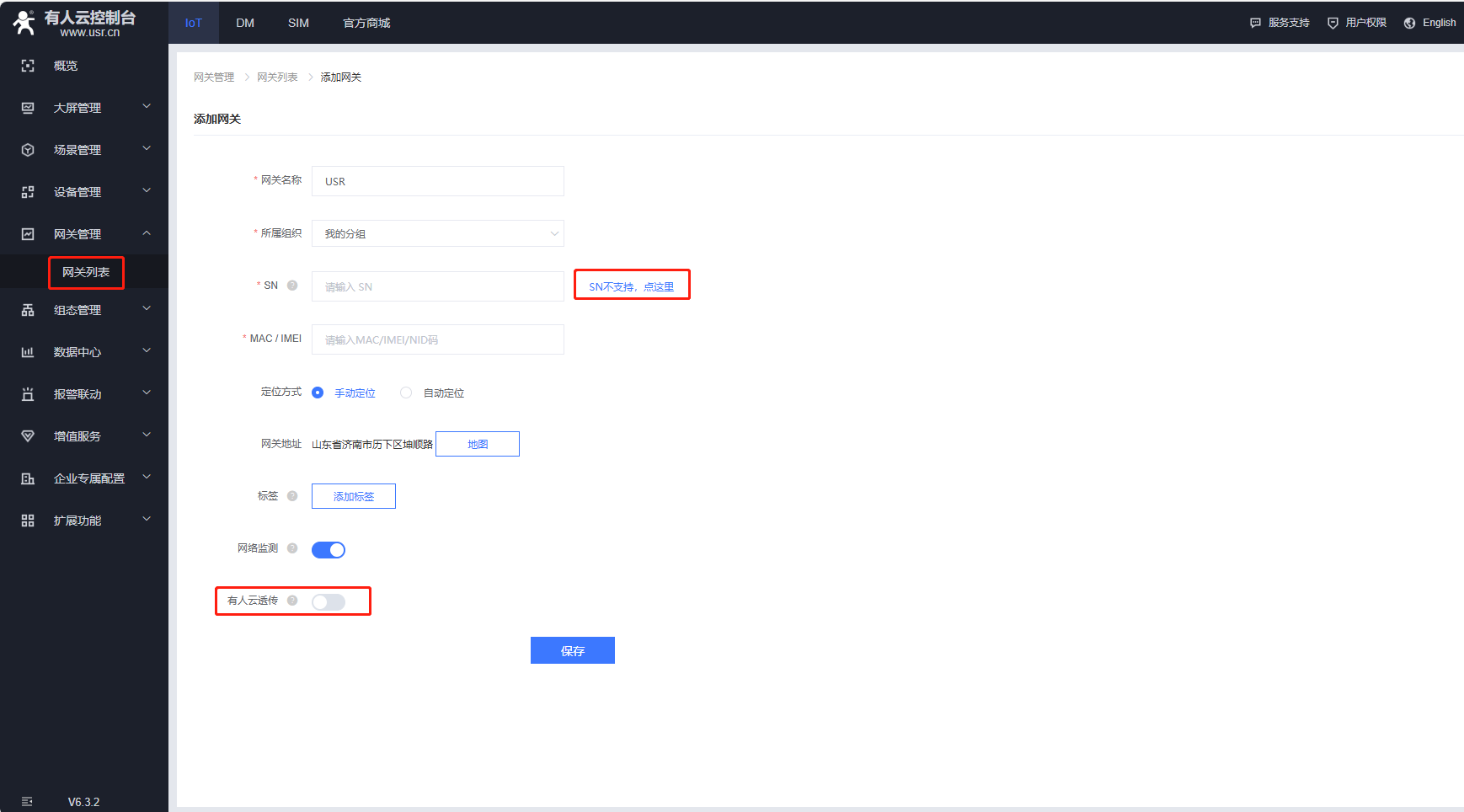

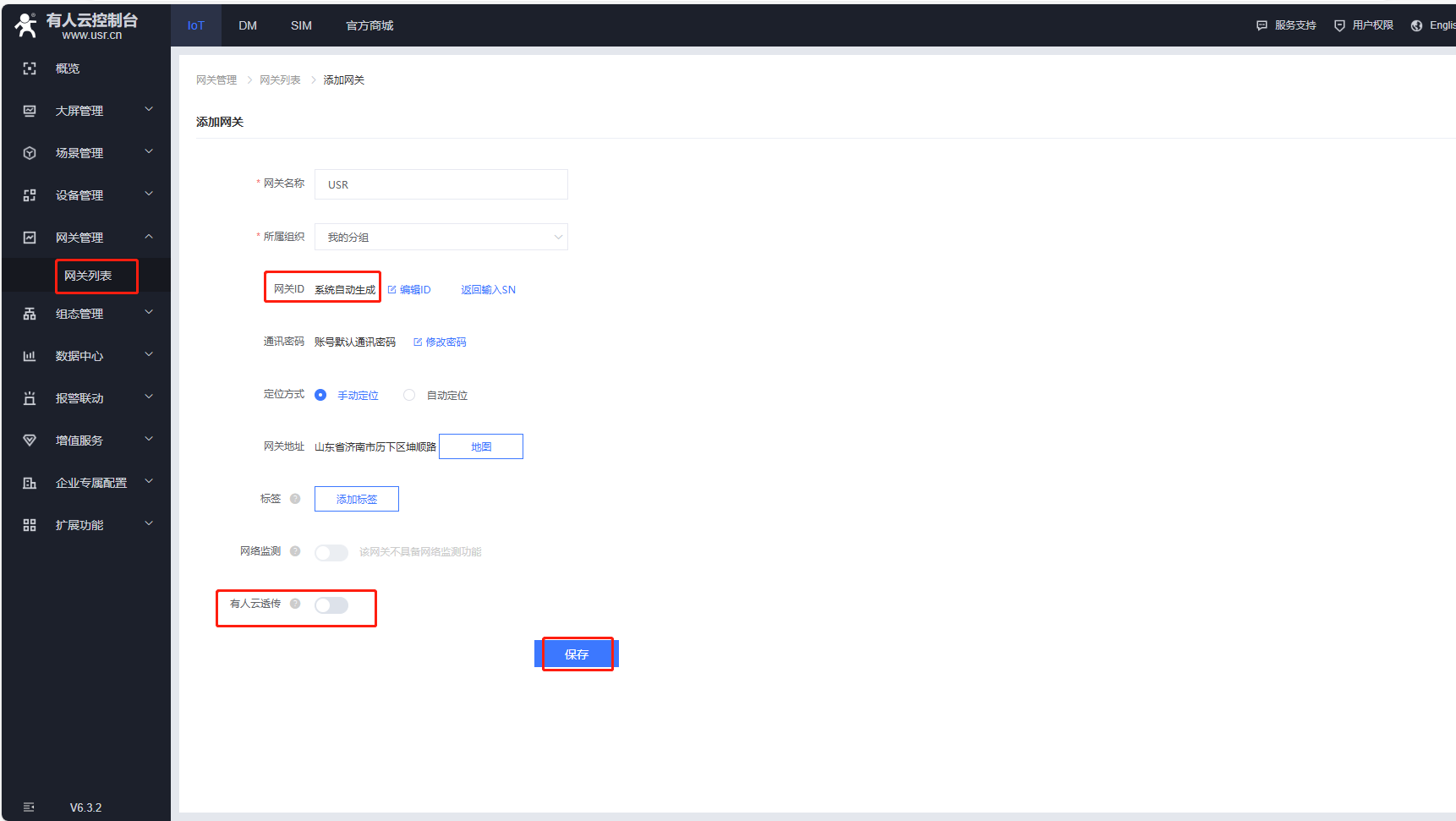

（2）不支持SN添加有人云的產品，在有人云添加網關的時候，點擊SN不支持點這里，自動生成ID和密碼，有人云透傳需要關閉，最后點擊保存。

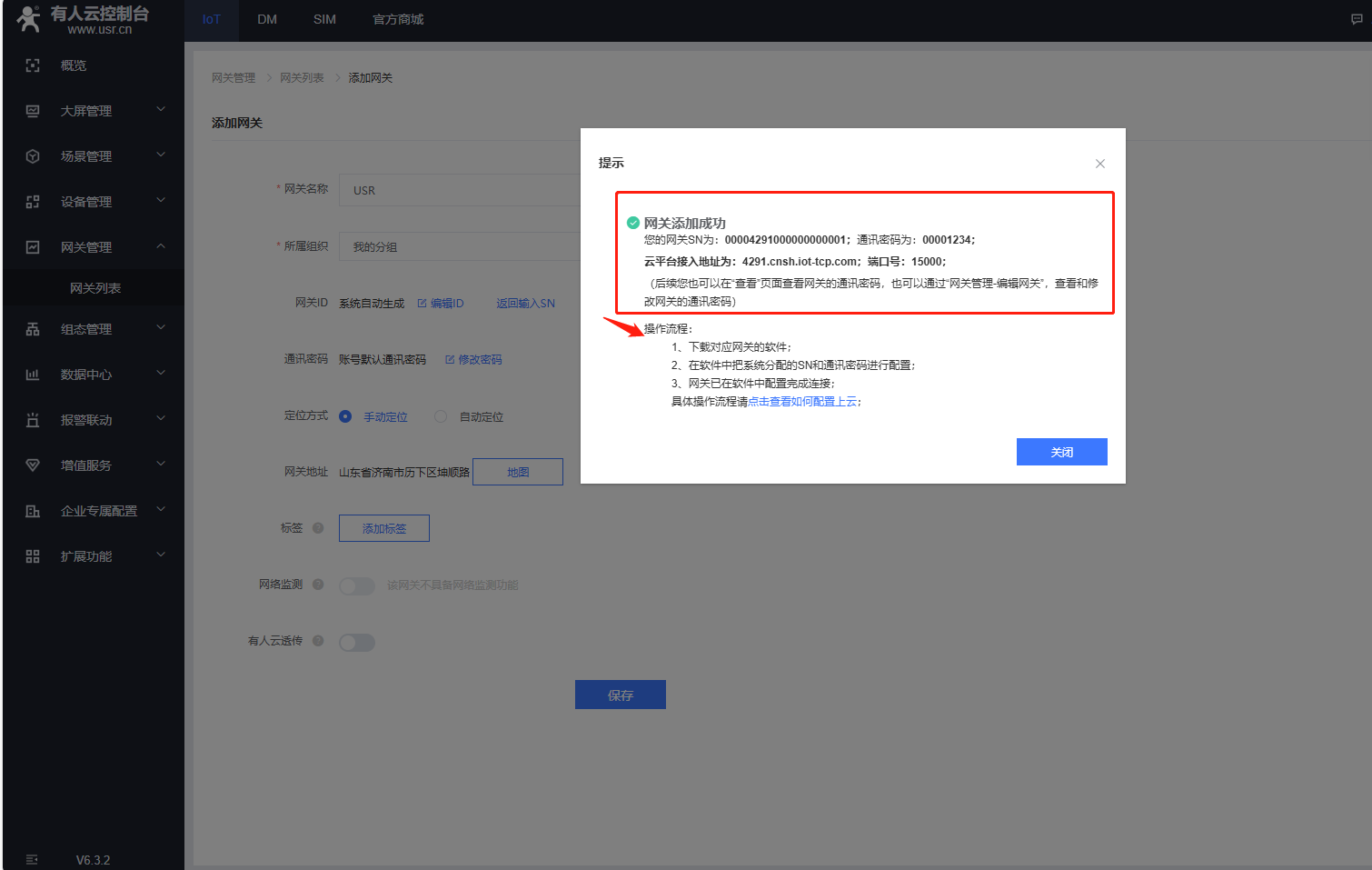

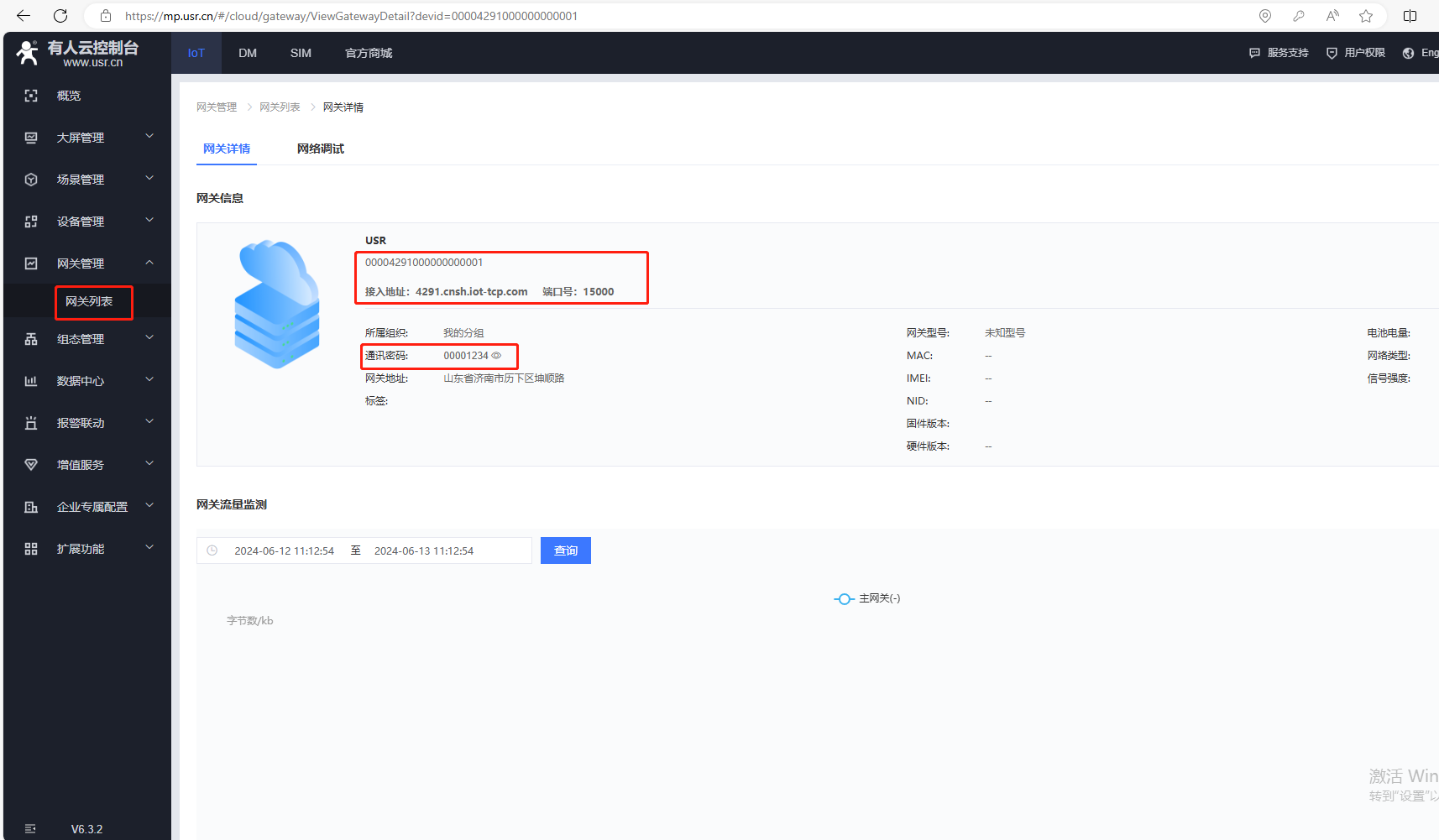

（3）添加完成，返回網關列表。

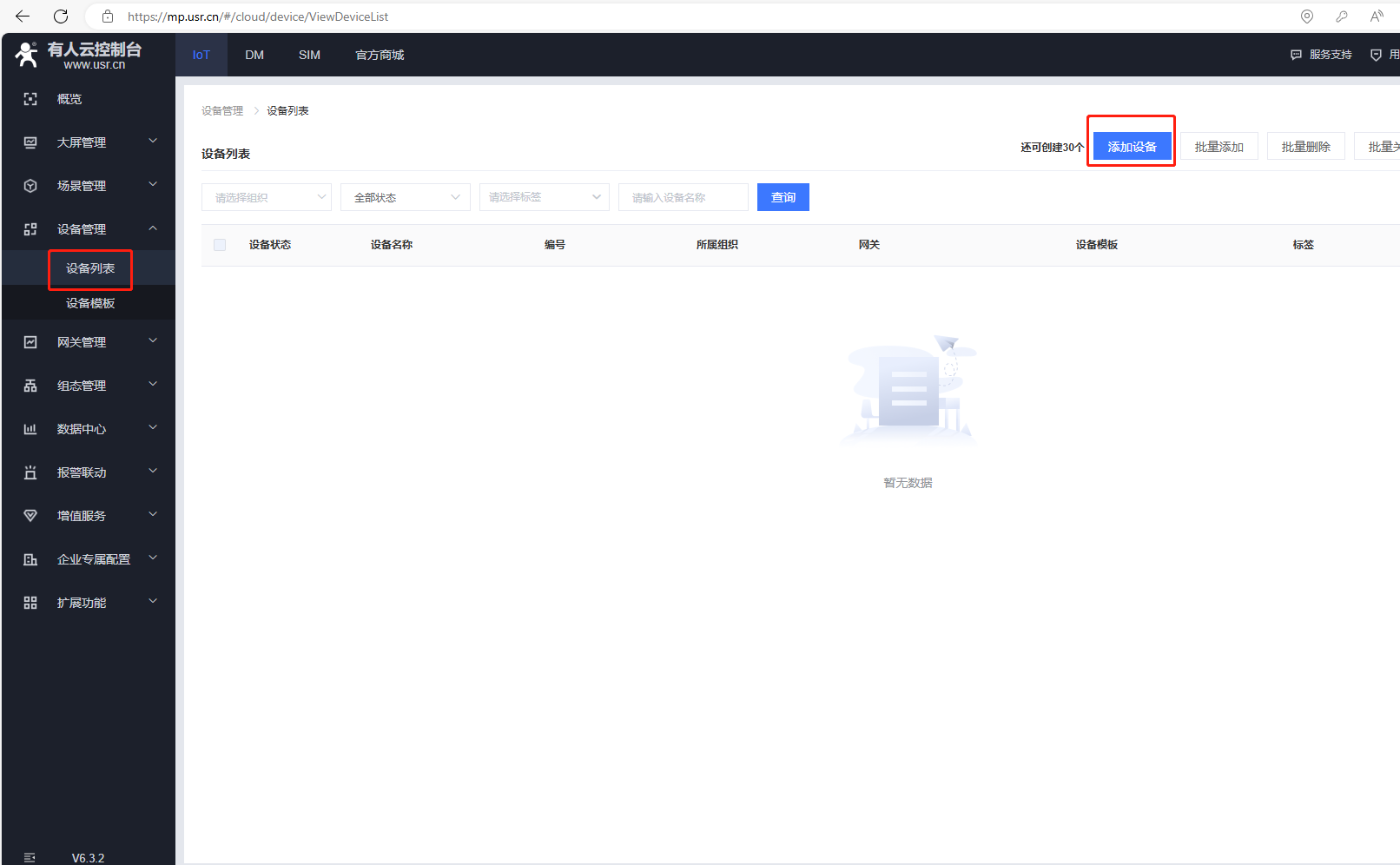

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

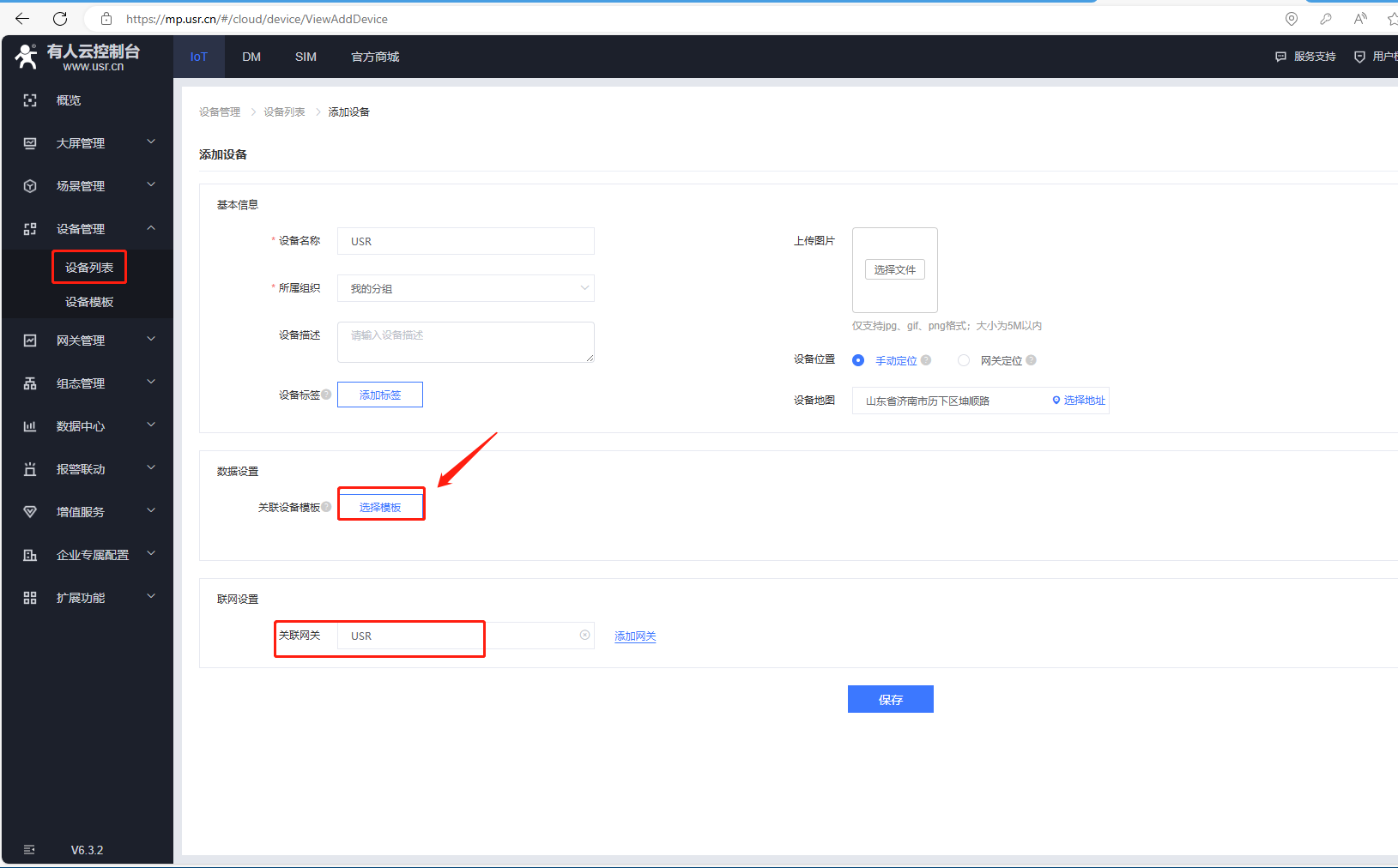

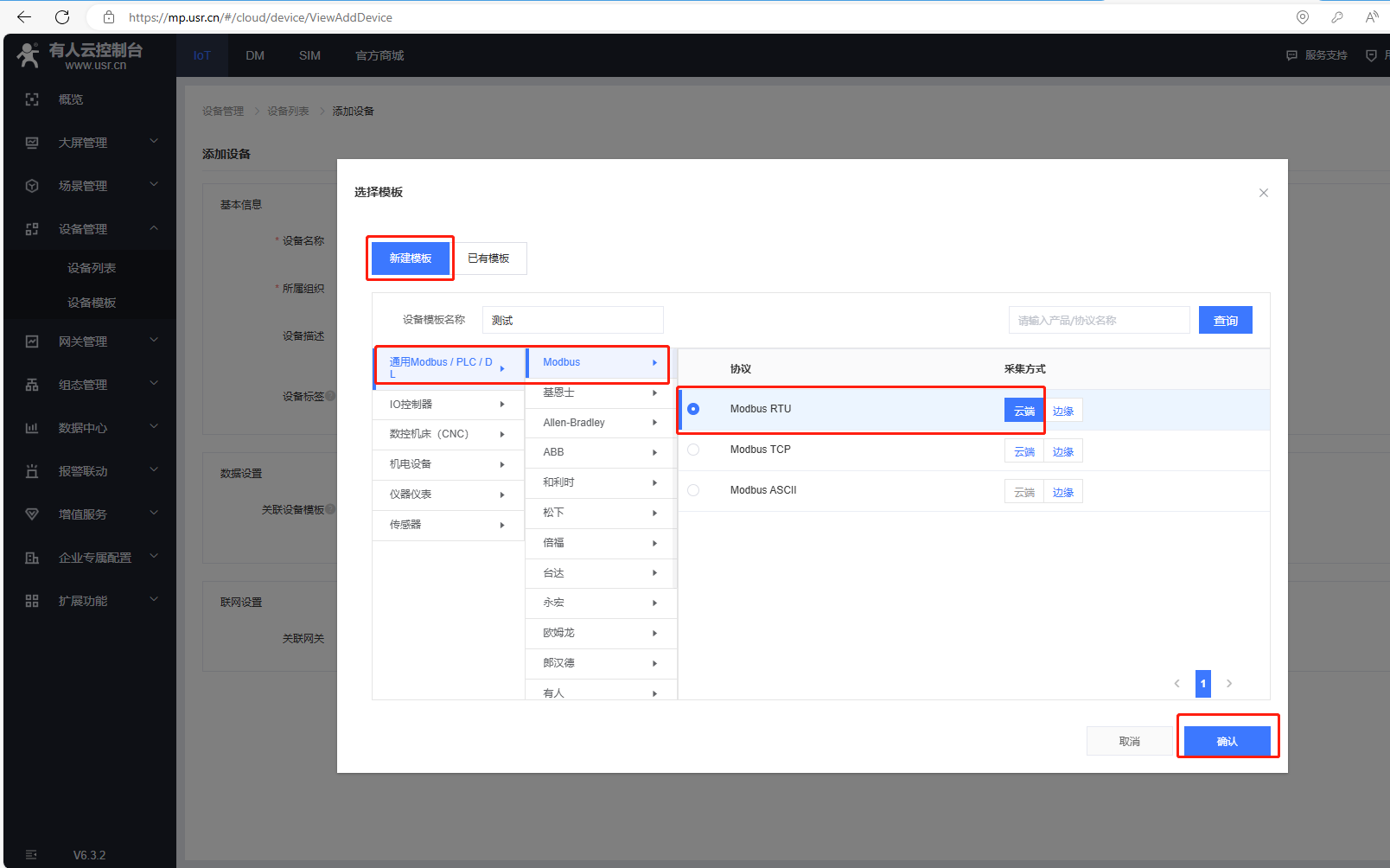

（5）添加模板，輸入設備名稱，點擊選擇模板。

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

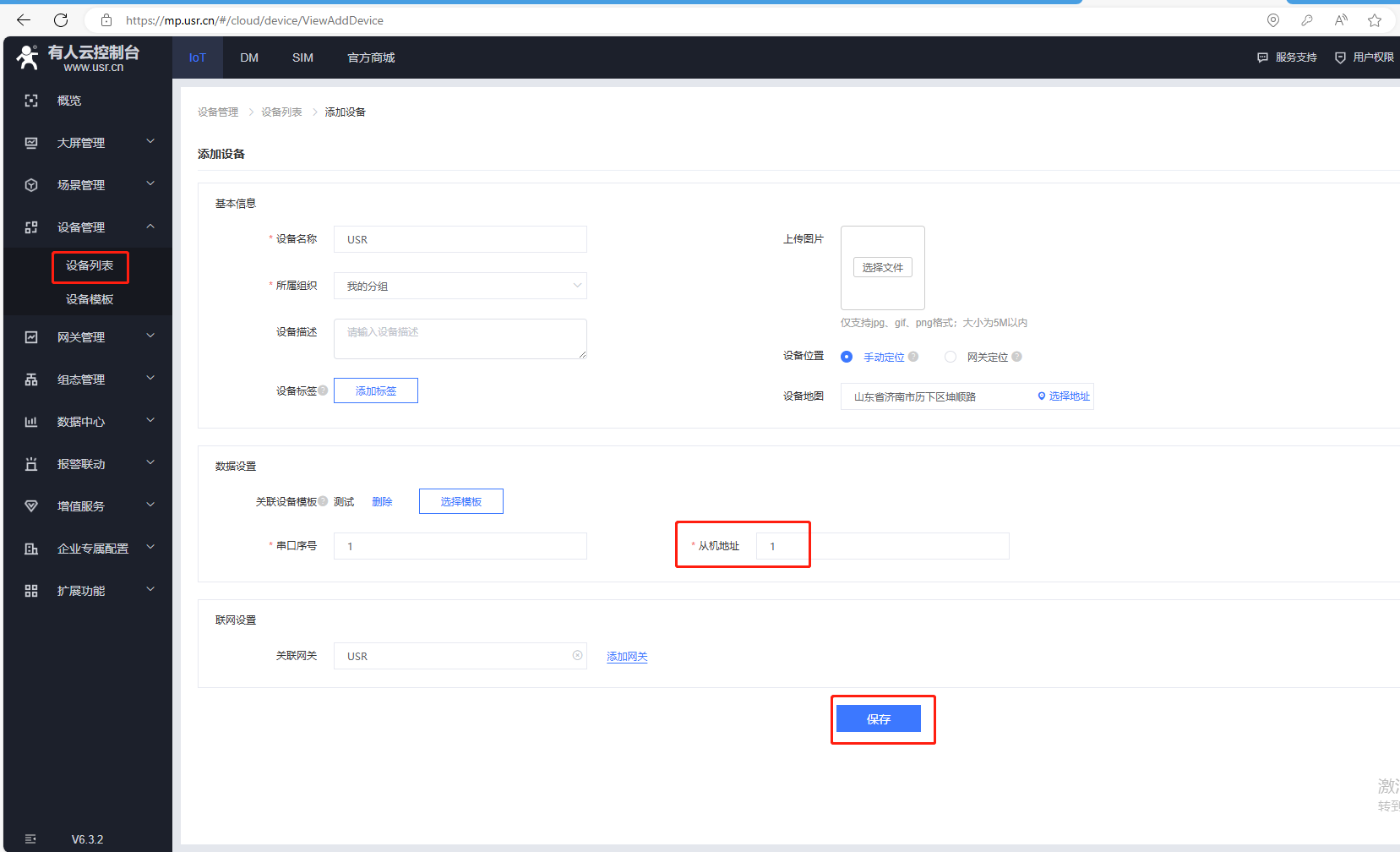

（6）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置，關聯網關選擇自身設備，USR，最后點擊保存。

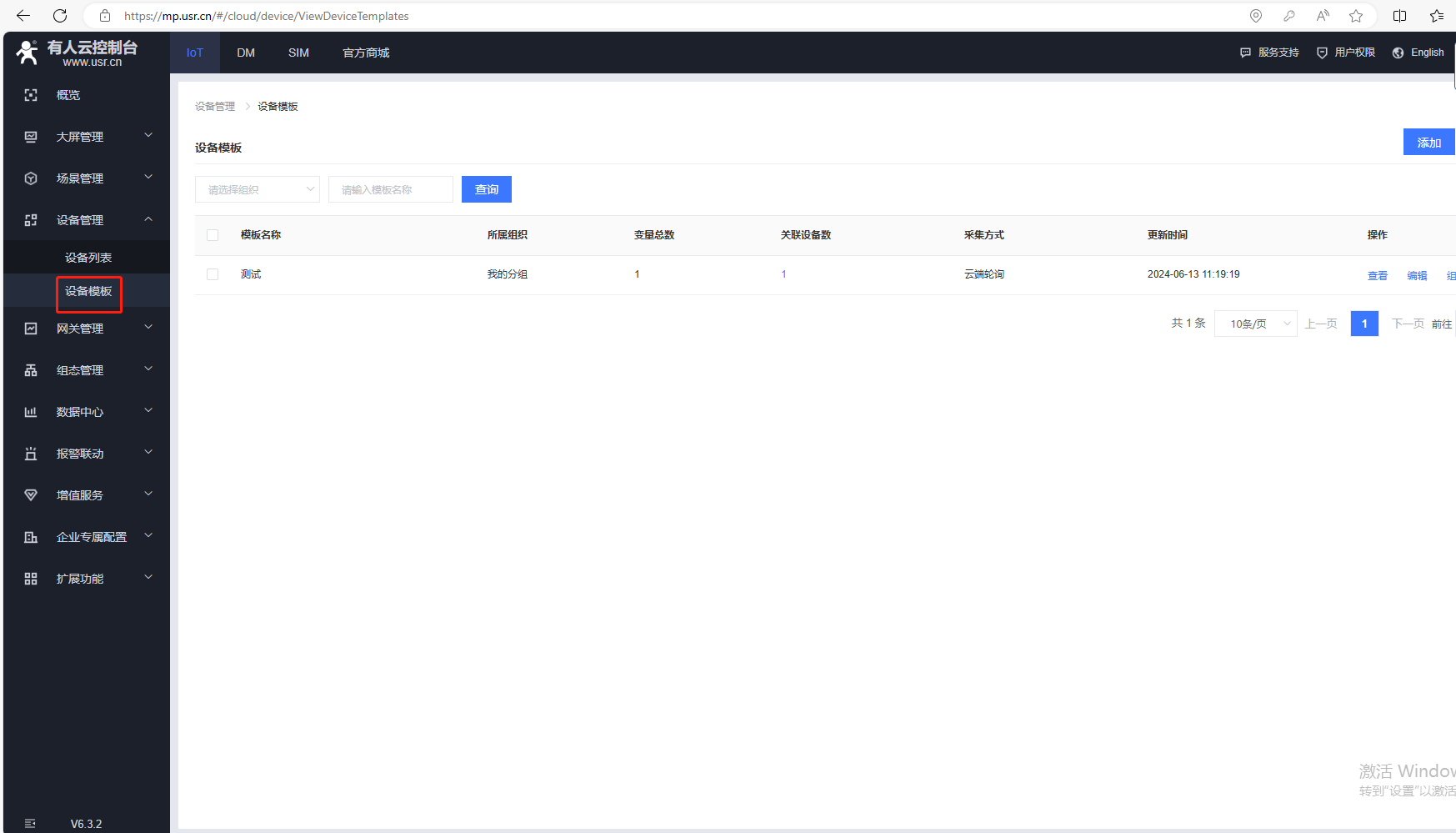

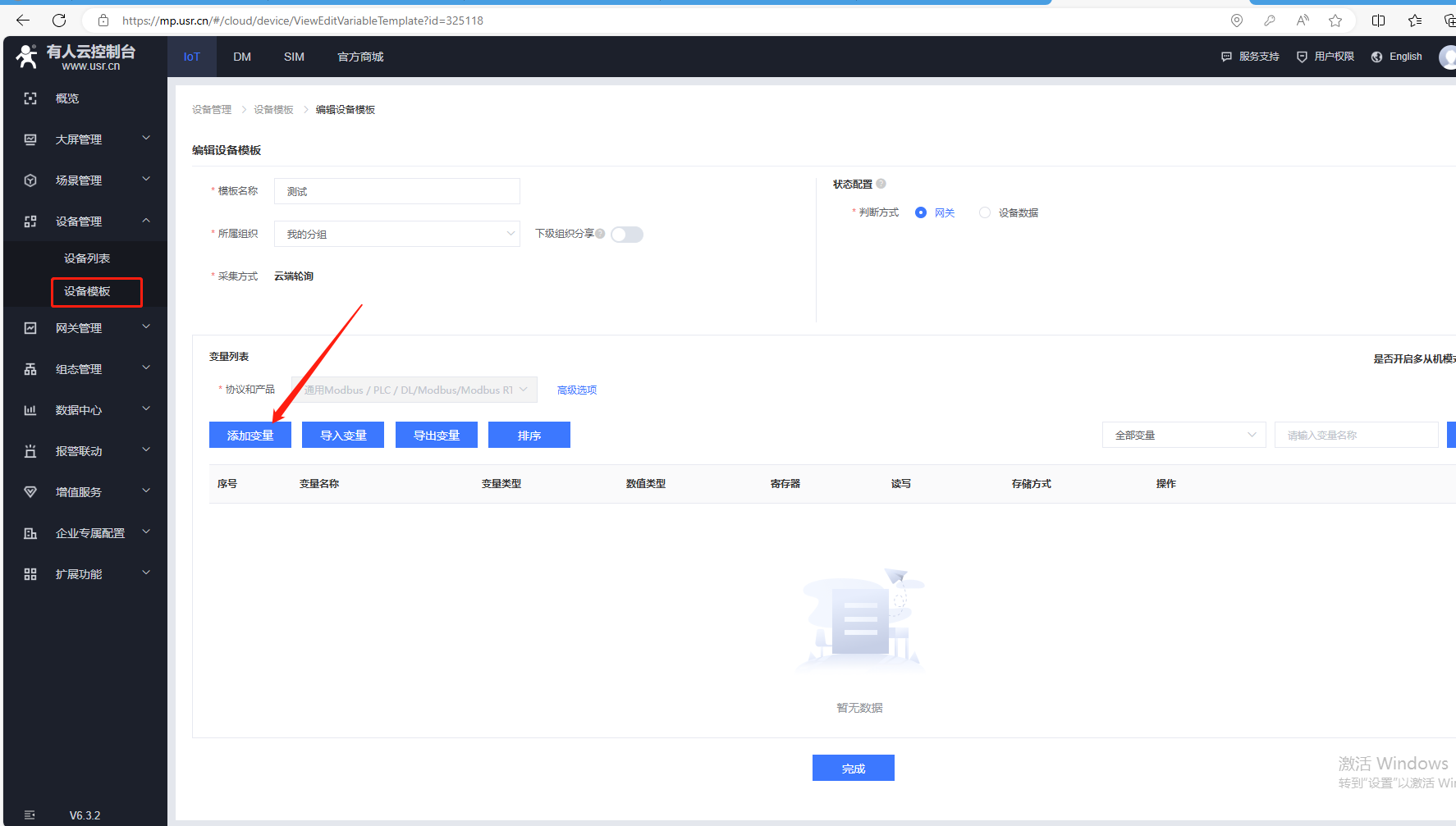

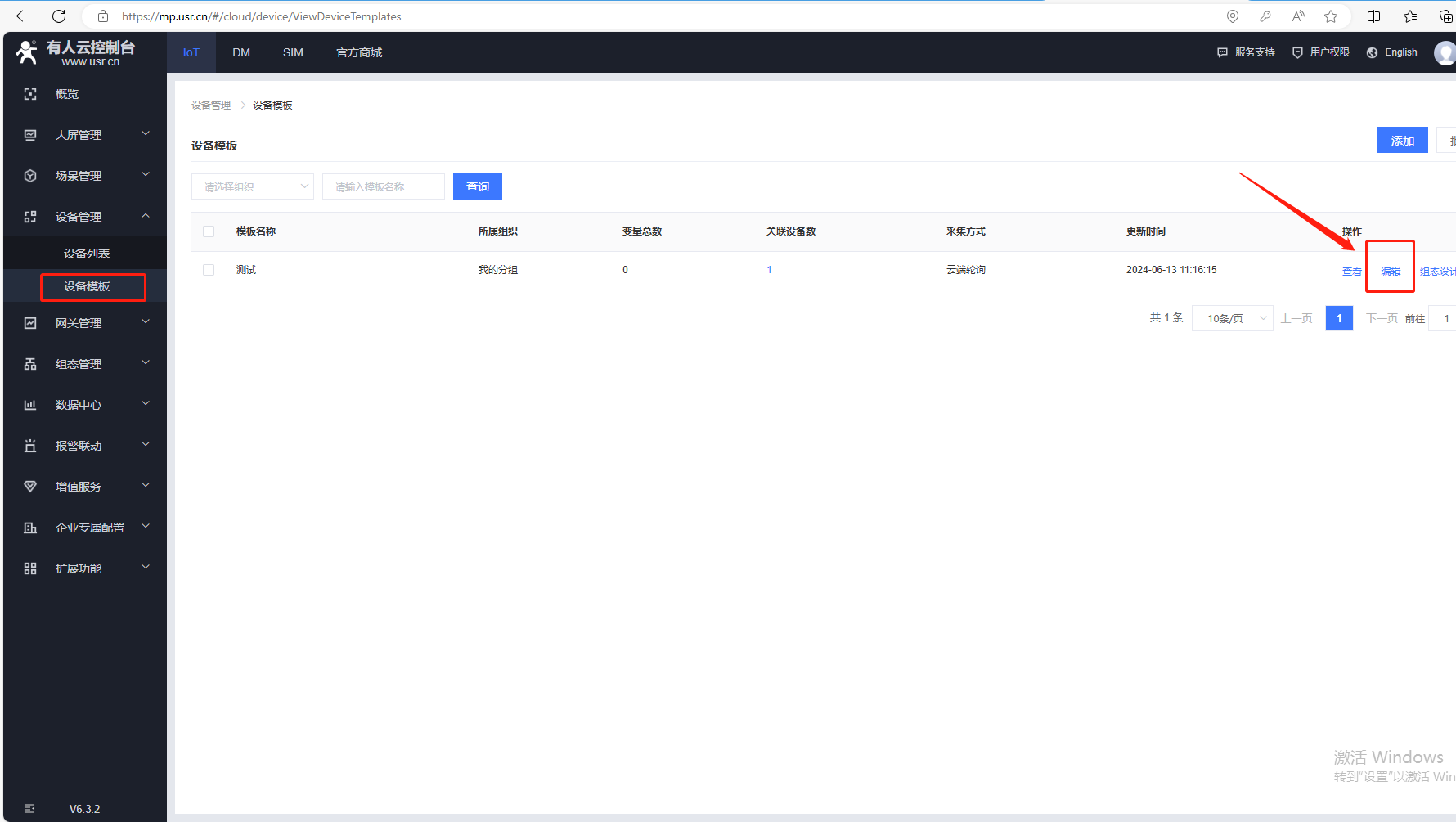

（7）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

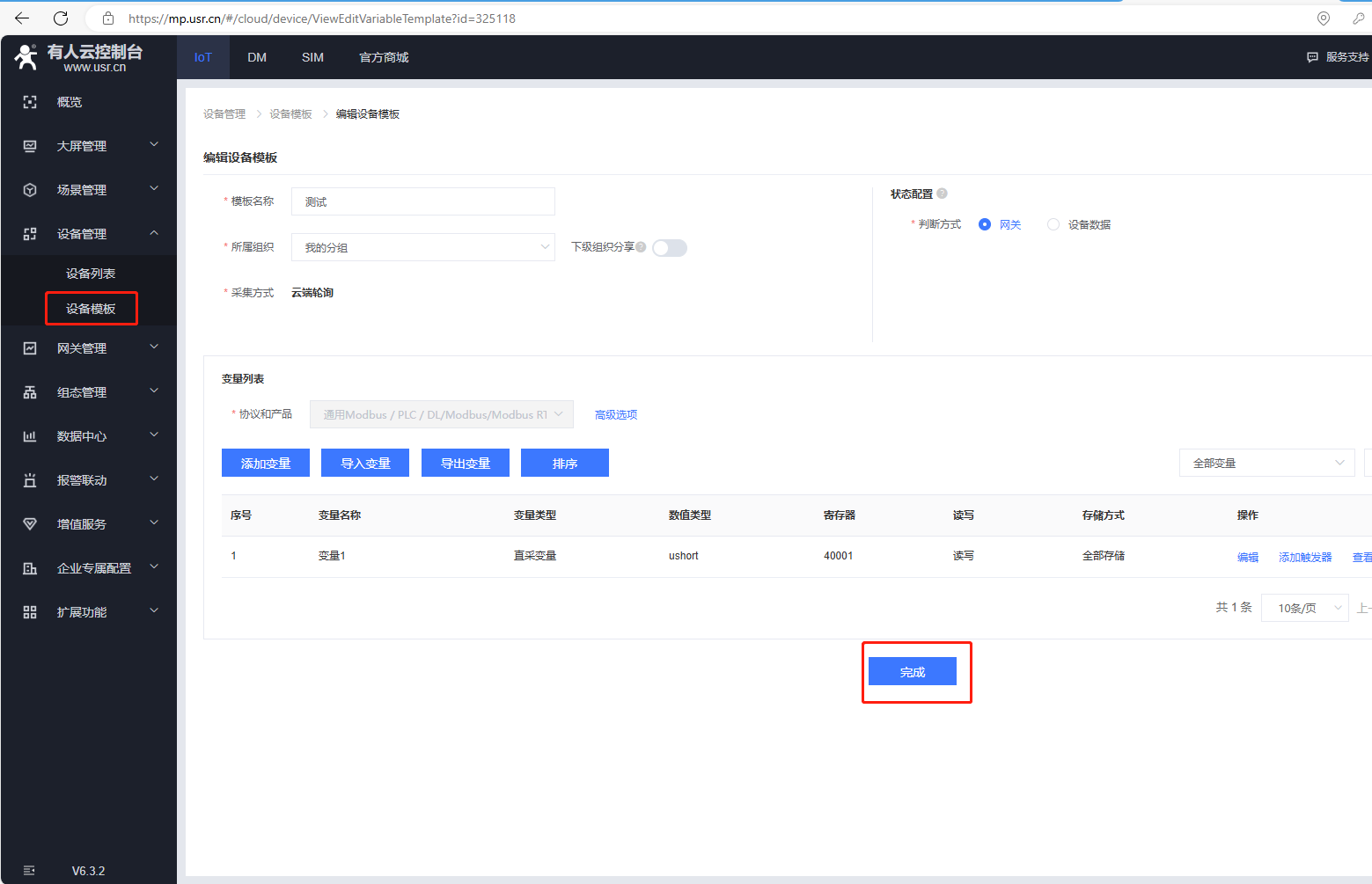

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

四、WH-LTE-7S1參數設置

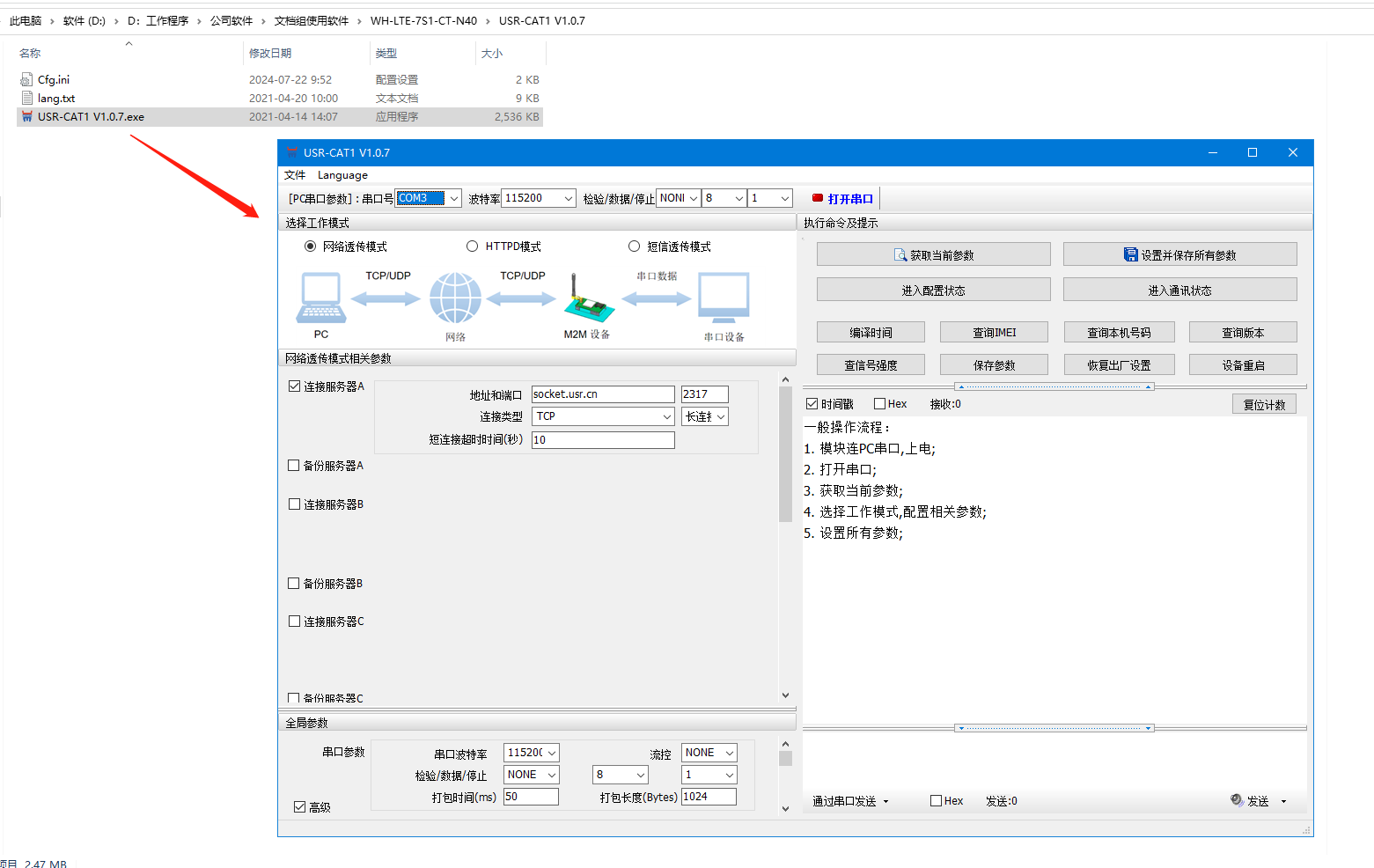

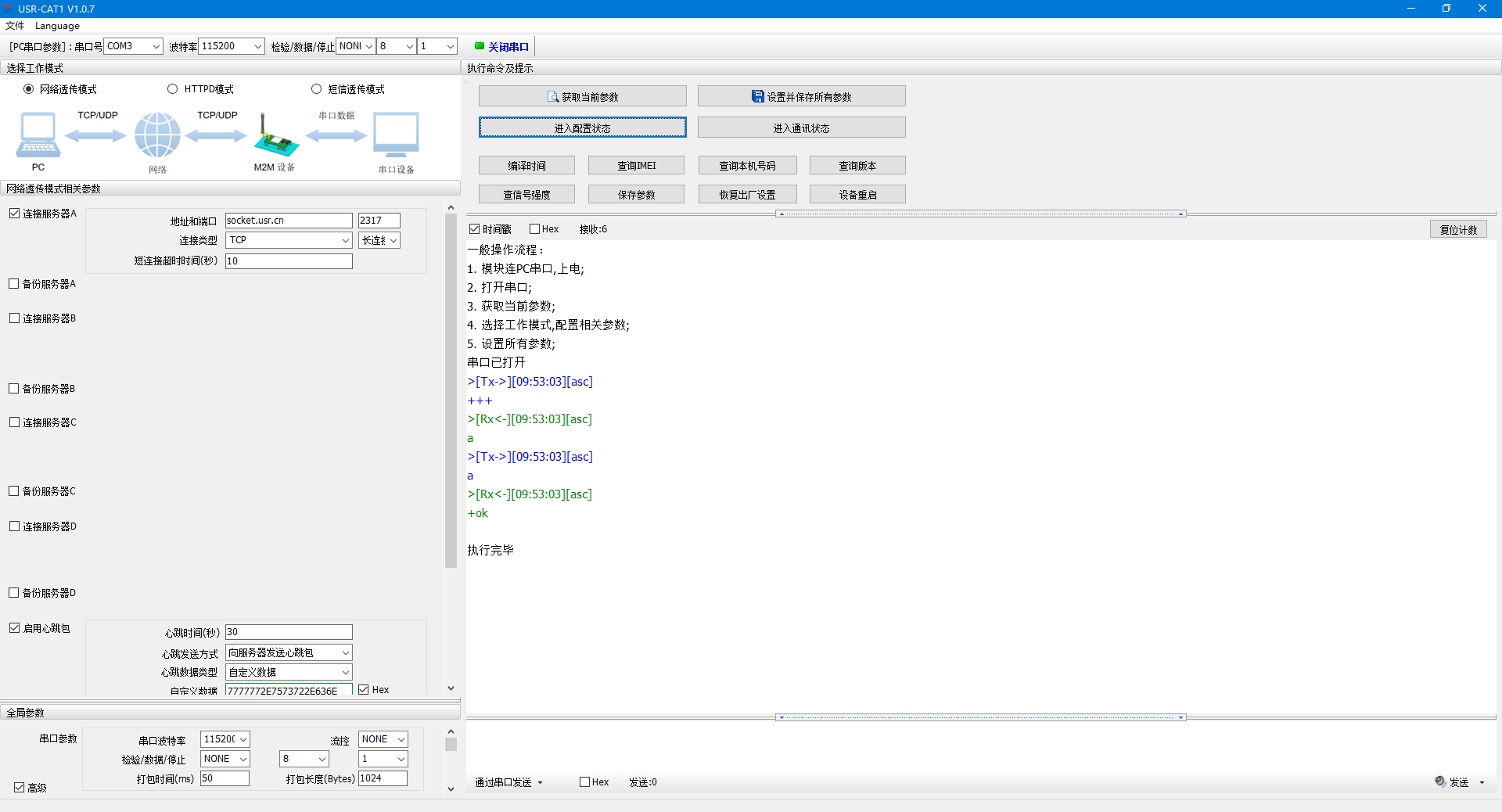

1、下載打開設置軟件

2、打開串口，選擇1號WH-LTE-7S1的串口COM3，點擊進入配置狀態

3、點擊獲取當前參數

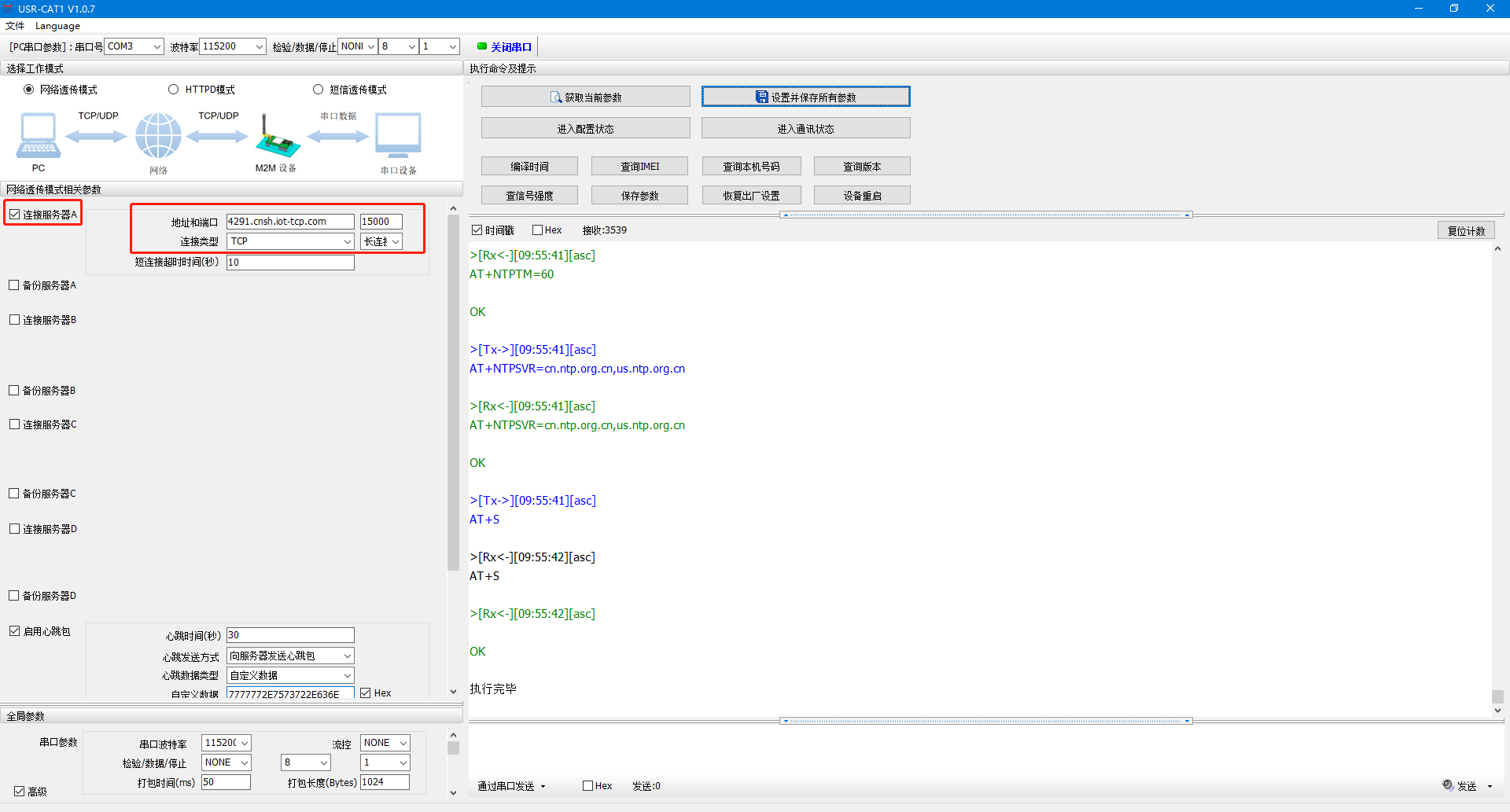

4、設置服務器參數，勾選連接服務器A，服務器地址4291.cnsh.iot-tcp.com和端口號15000，連接類型TCP，長連接。

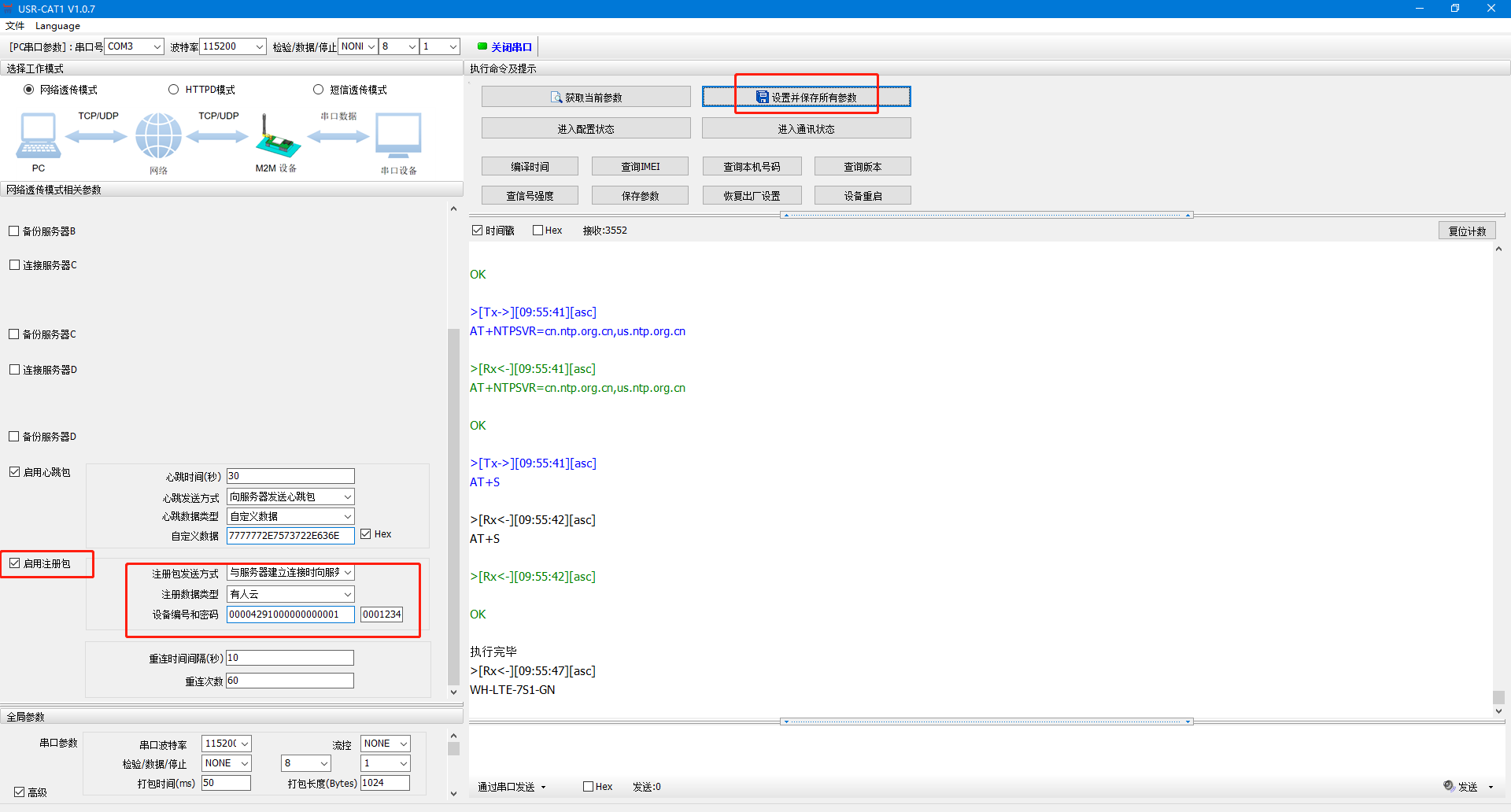

5、開啟注冊包，注冊包類型選擇有人云，設備編號和密碼輸入有人云添加設備的ID 00004291000000000001和密碼00001234，點擊設置并保存所有參數。

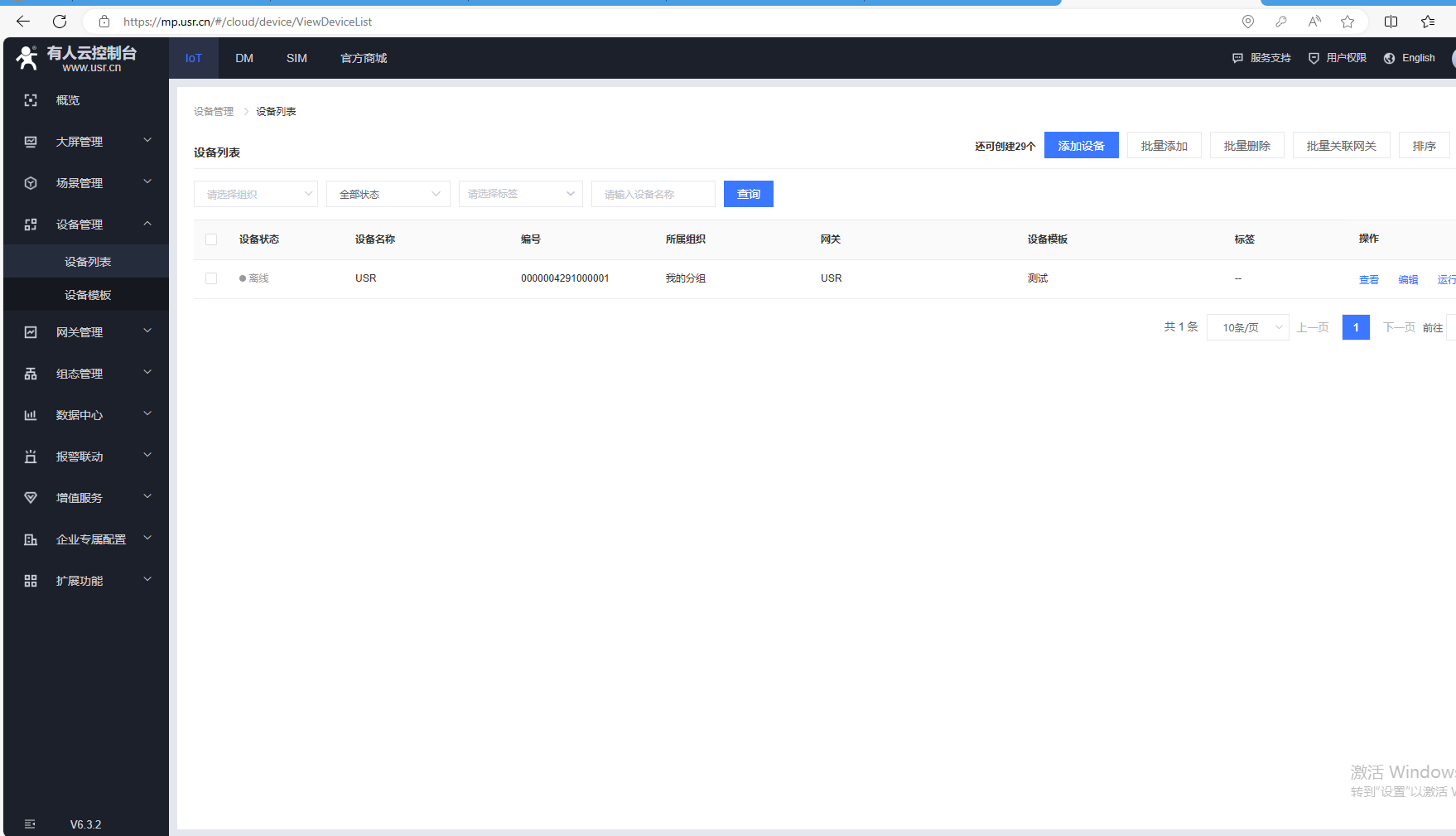

6、有人云設備在線

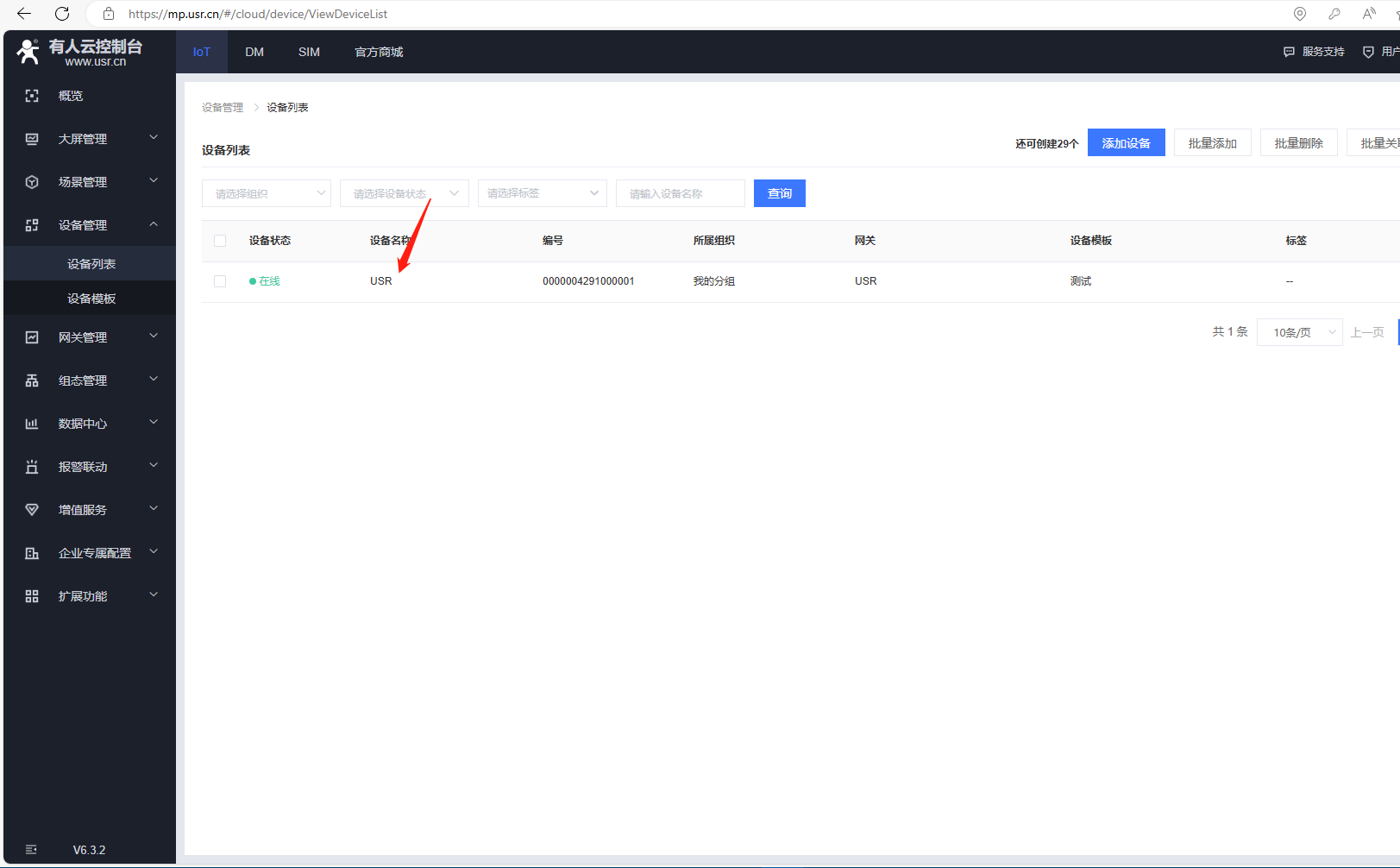

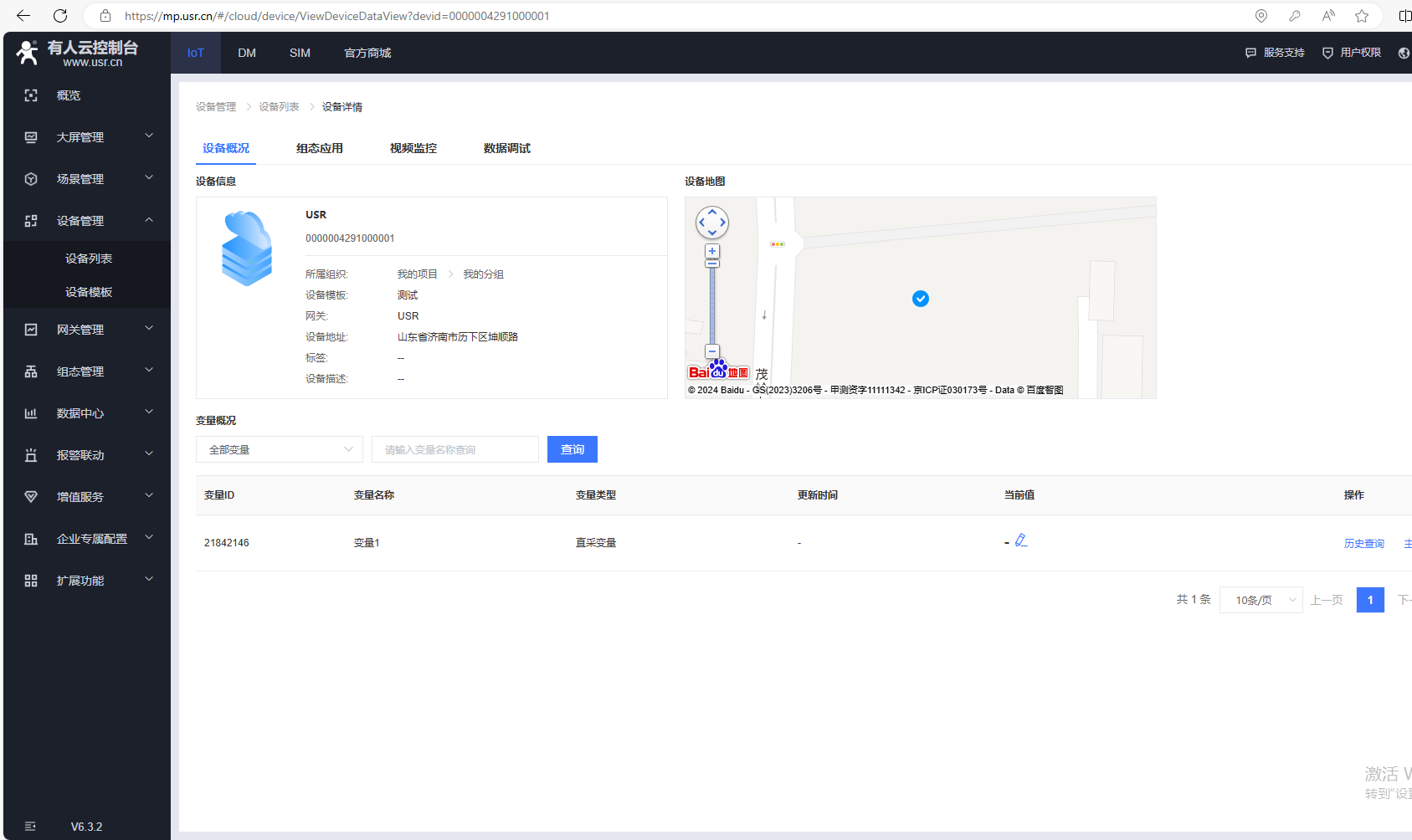

7、返回設備列表，點擊設備名稱，可以去查看變量當前值。

五、數據調試

1、打開串口軟件MODBUS slave軟件，配置參數

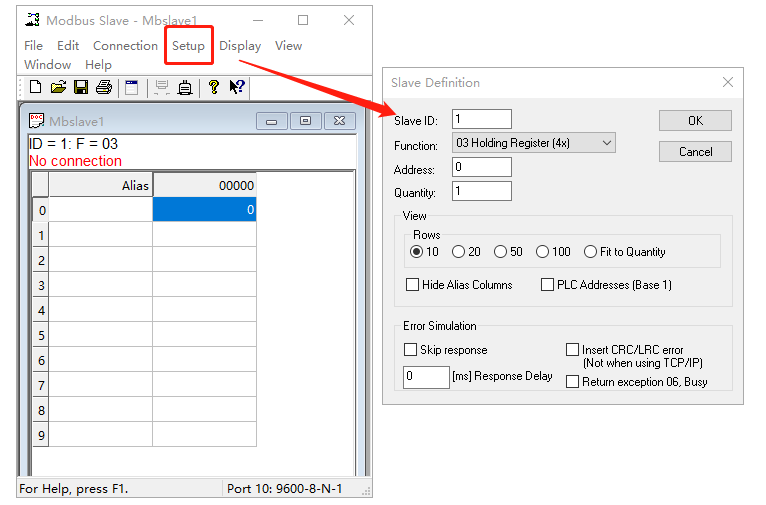

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

（2）點擊Connection,選擇串口，對應USR所接USB-RS232串口線的COM口號，串口參數和USR串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

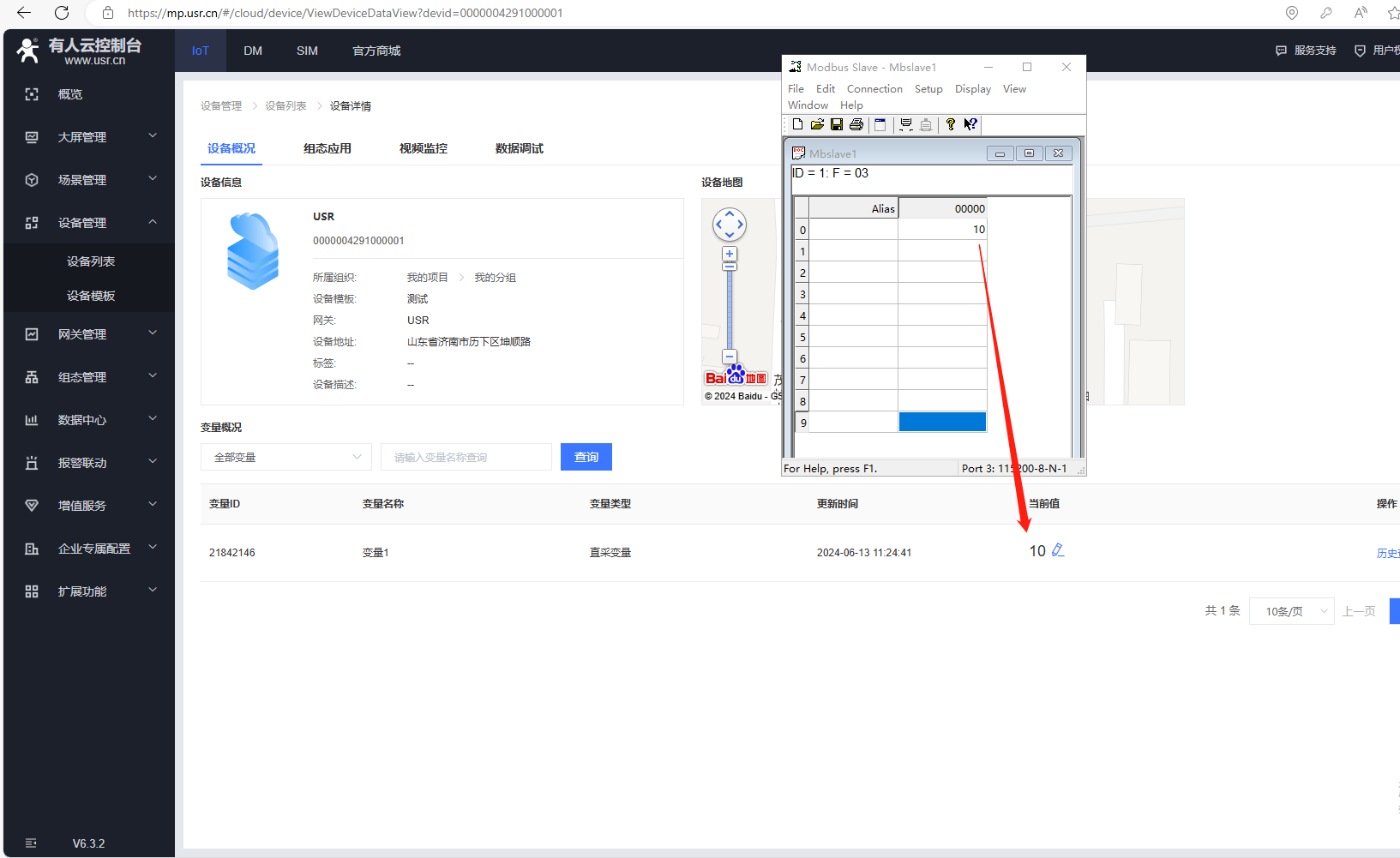

2、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

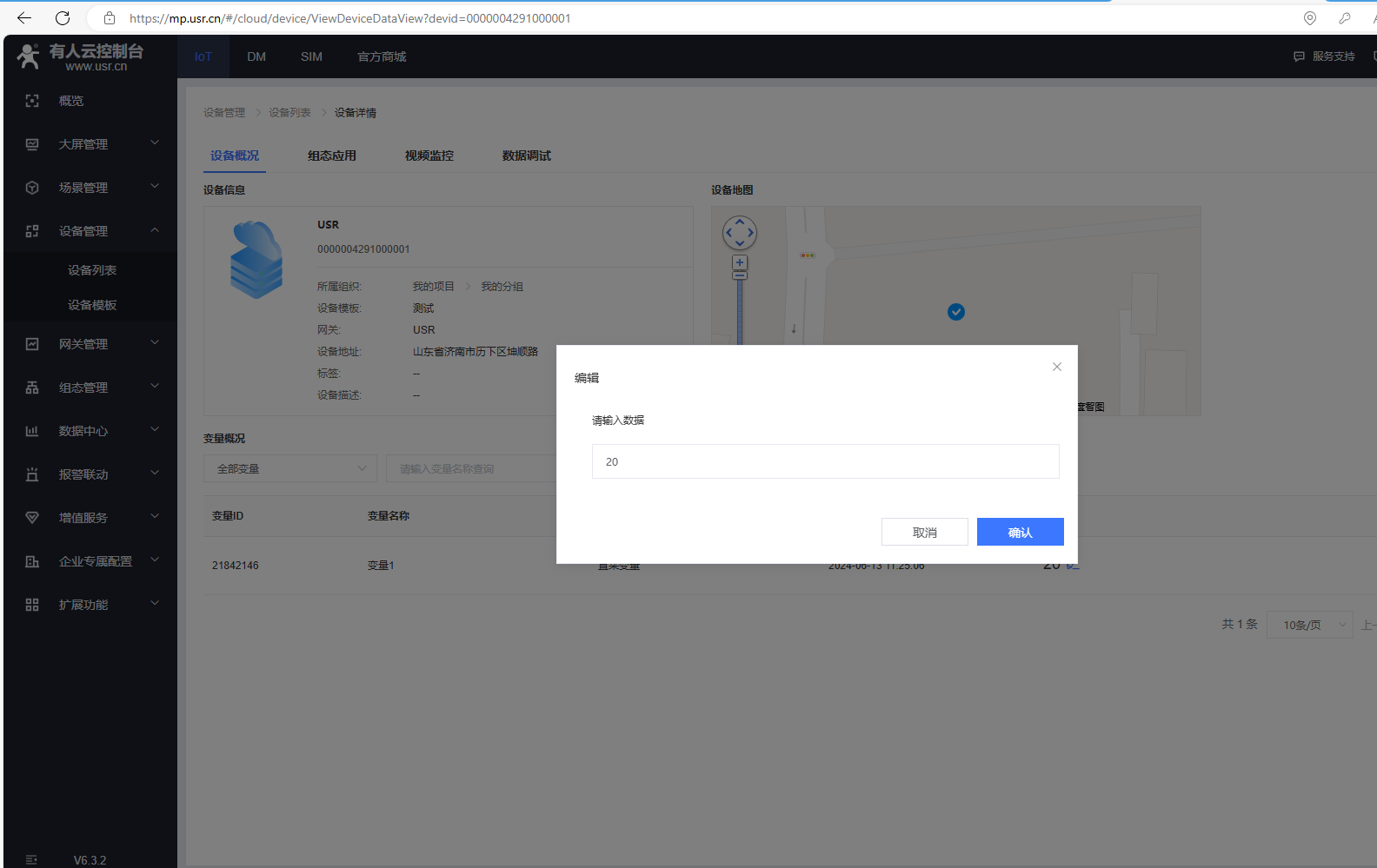

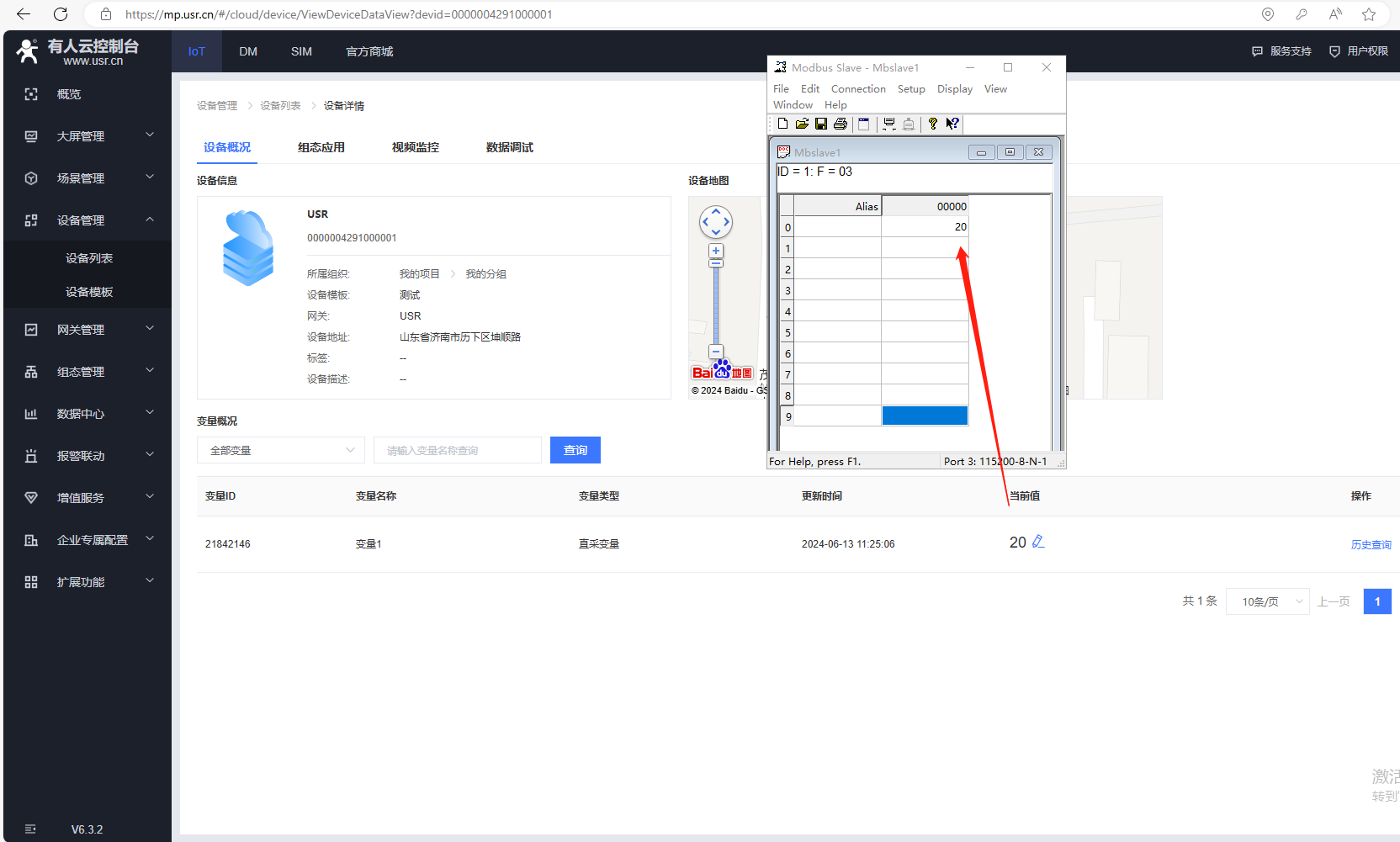

3、有人云寫數據20，MODBUS slave數據變?yōu)?0。

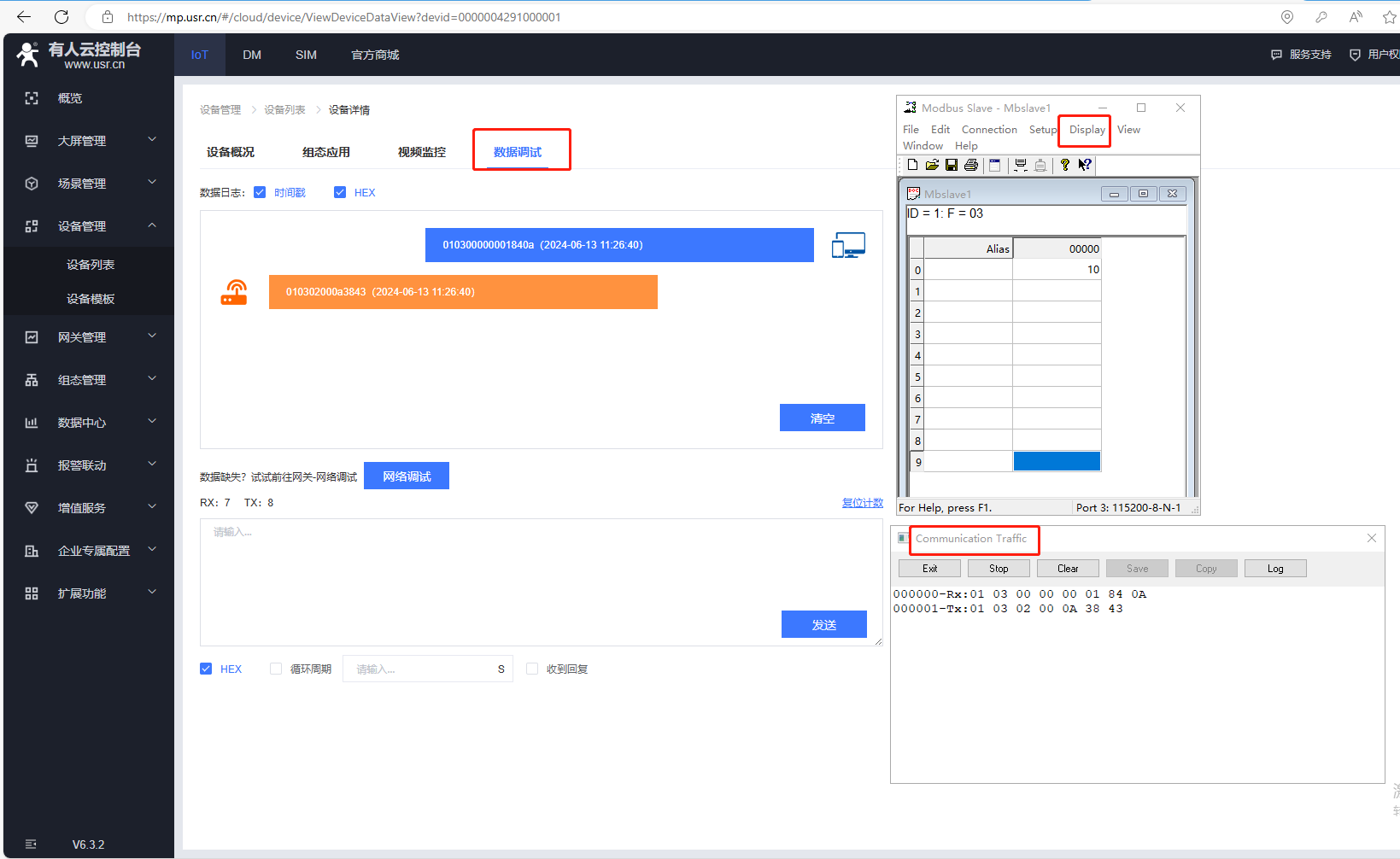

4、有人云數據調試功能

還可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。

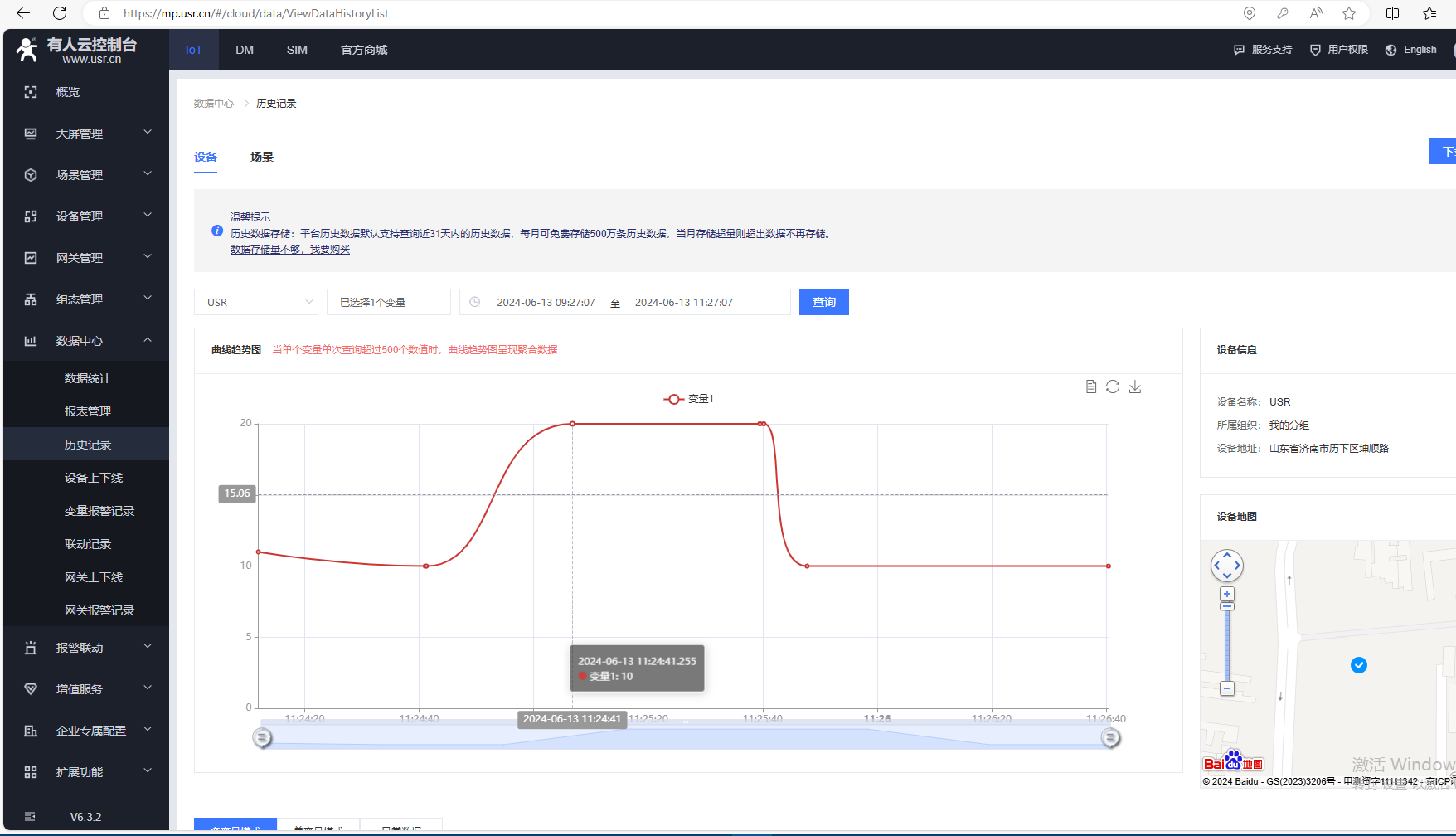

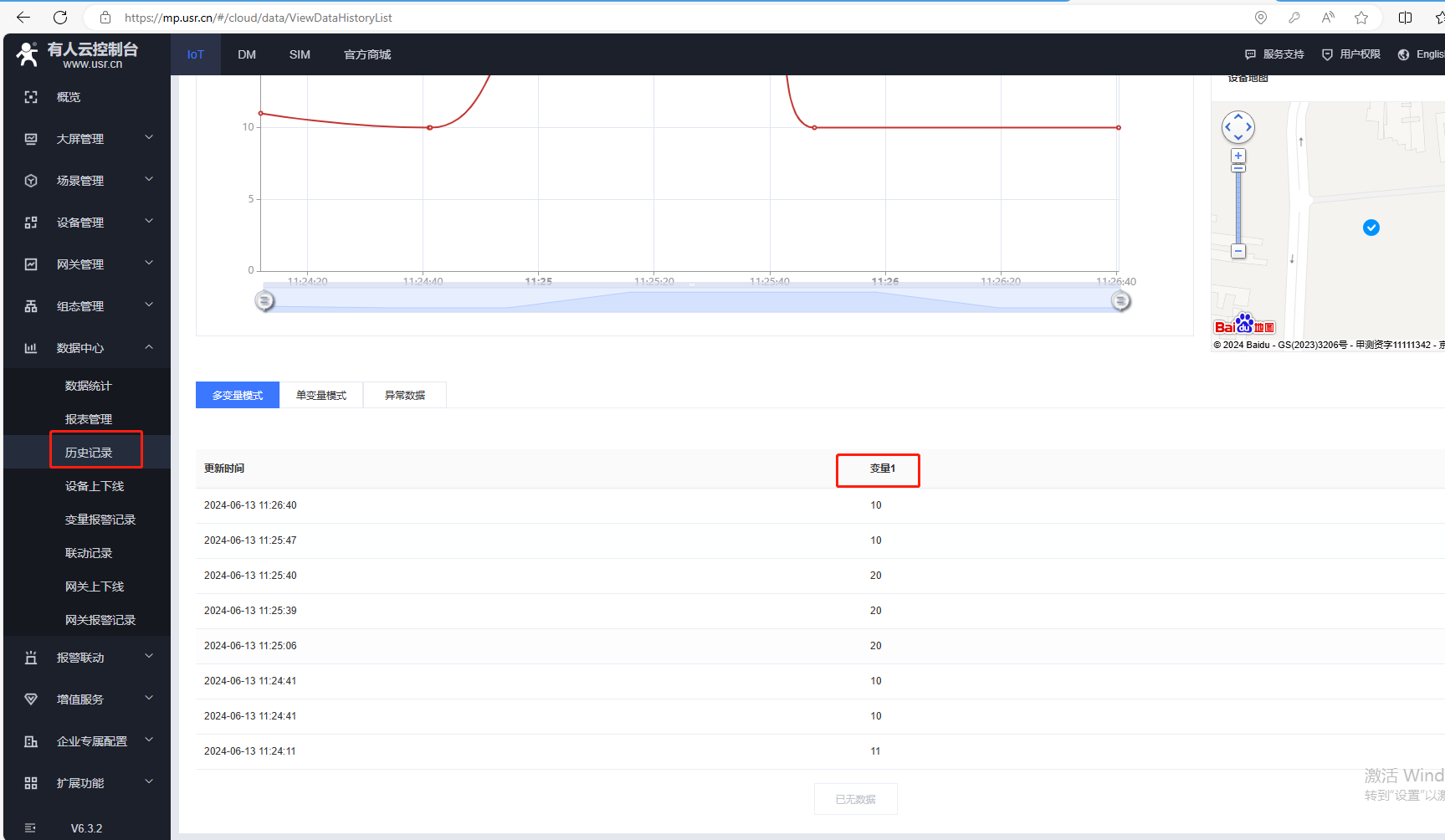

5、數據中心，歷史記錄查看歷史曲線和歷史數據

編寫人：金志方 編寫日期：2024-08-16

審核人：金志方 審核日期：2024-08-16

訂正版本：V1.0 訂正內容：初稿
