USR-G780s（輕邊緣）連接阿里云服務器透傳上報示例

備注：連接阿里云，需要USR-G780s聯網。

一、資料下載

USR-G780s資料：http://imbacareer.com.cn/Product/345.html

USR-G780s 設置軟件下載連接：http://imbacareer.com.cn/Download/1438.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

阿里云地址https://www.aliyun.com/daily-act/ecs/activity_selection?utm_content=se_1015274566&accounttraceid=3286d10b24cb457ab8ef09a789aeff03mqxd

二、硬件連接

1、所需物品

USR-G780s 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G780s 的485串口接USB-RS485串口線到電腦USB口。接好4G天線，然后產品接12V電源適配器上電。

3、查看端口號

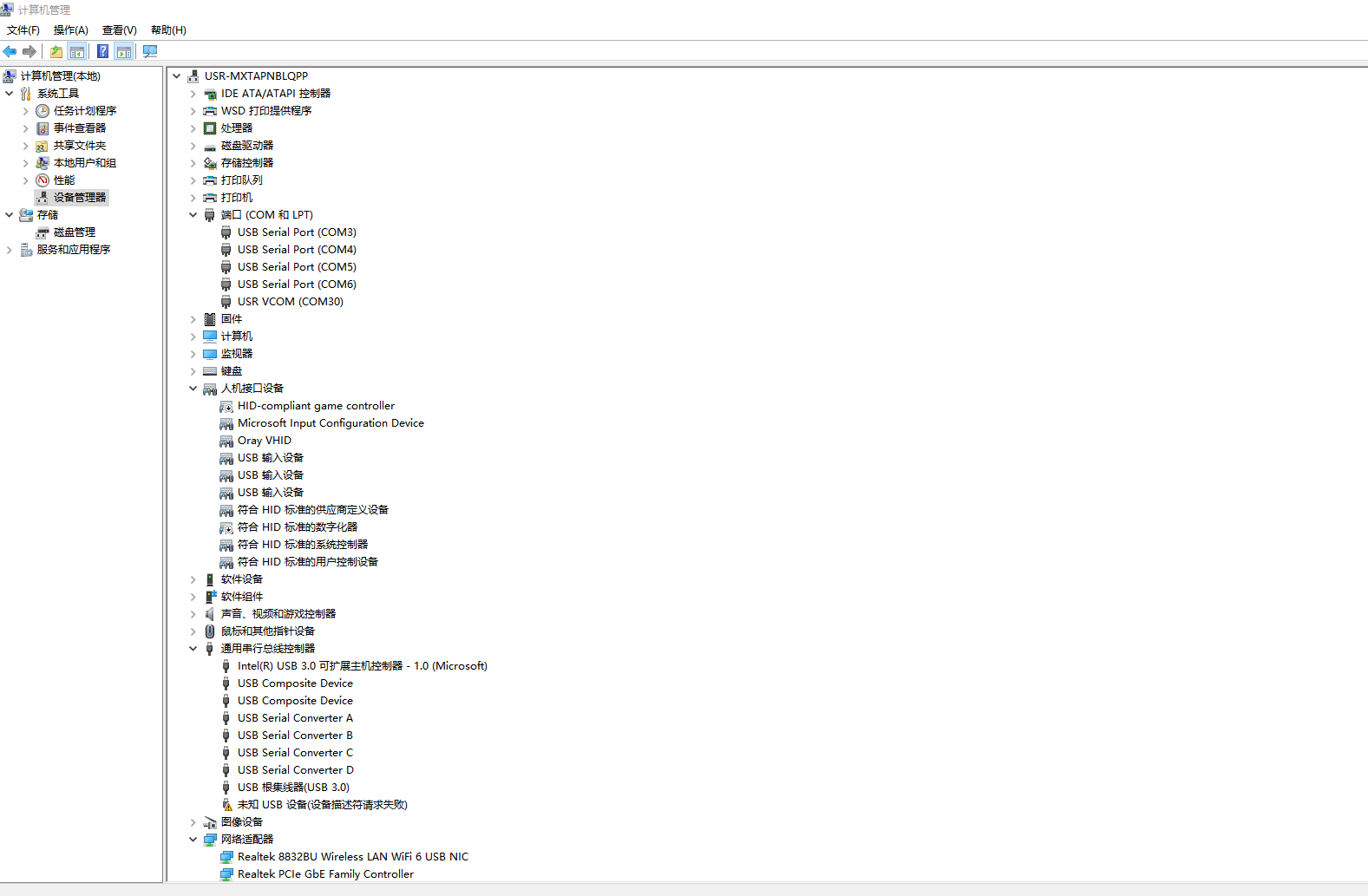

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780s的USB-RS485串口線COM口號COM10。

三、阿里云設置

1、登陸阿里云平臺，找到物聯網平臺，這里用的連接公共實例

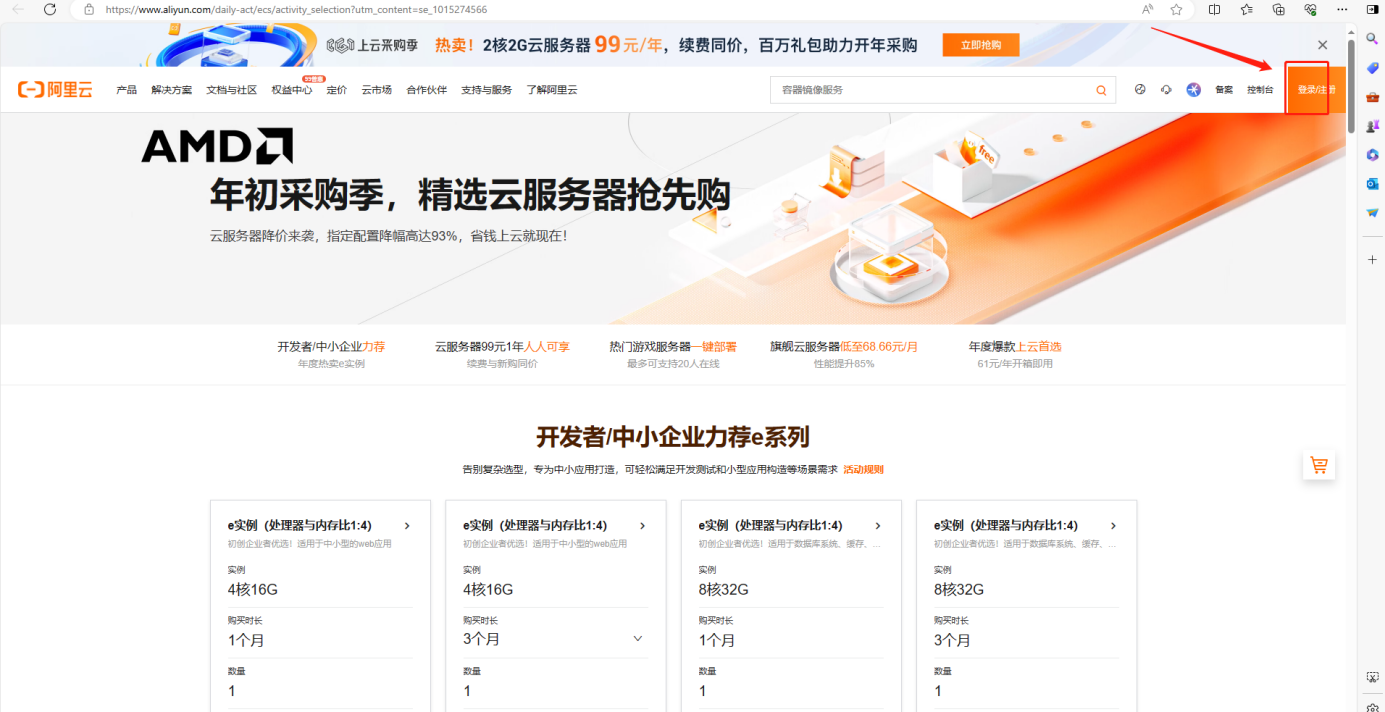

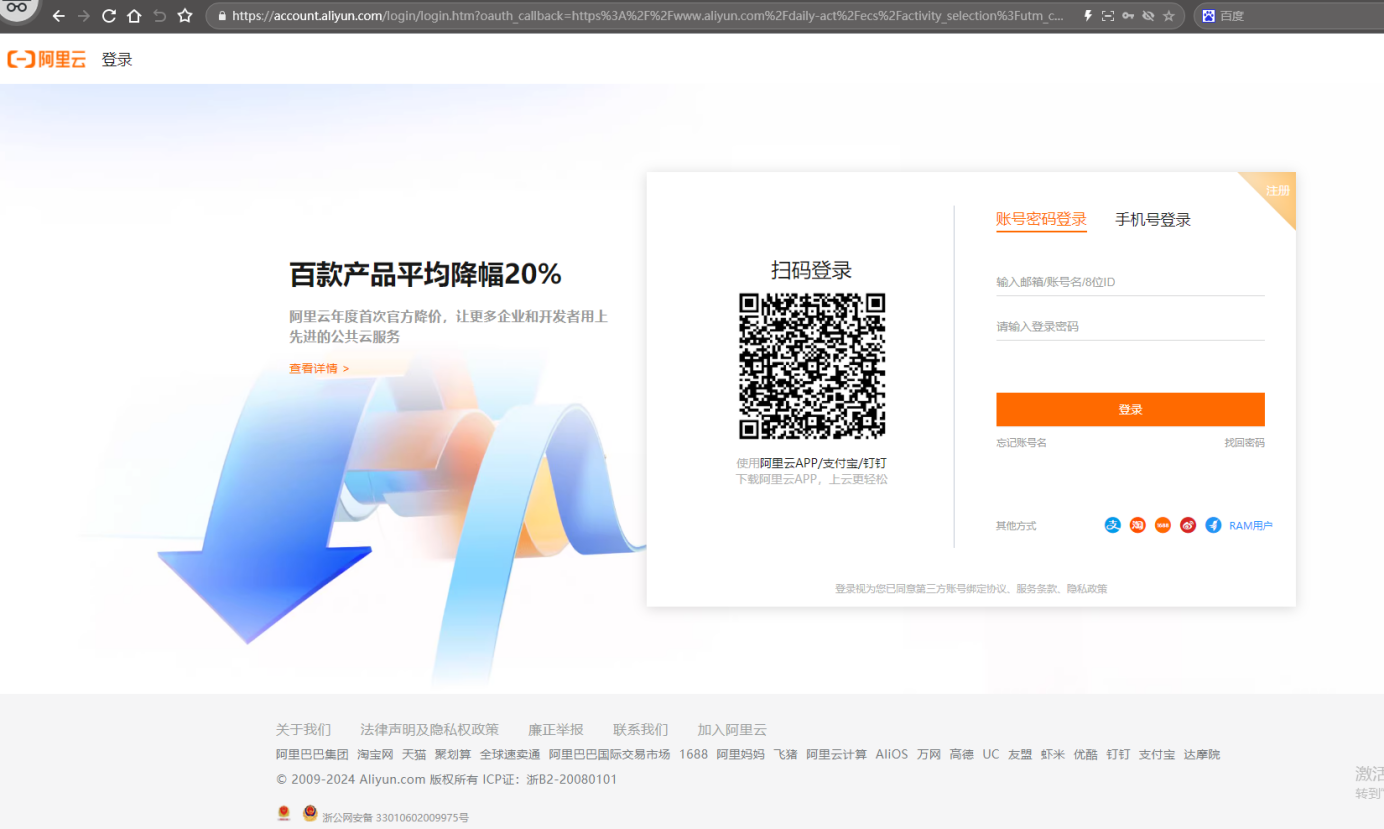

（1）登陸阿里云平臺

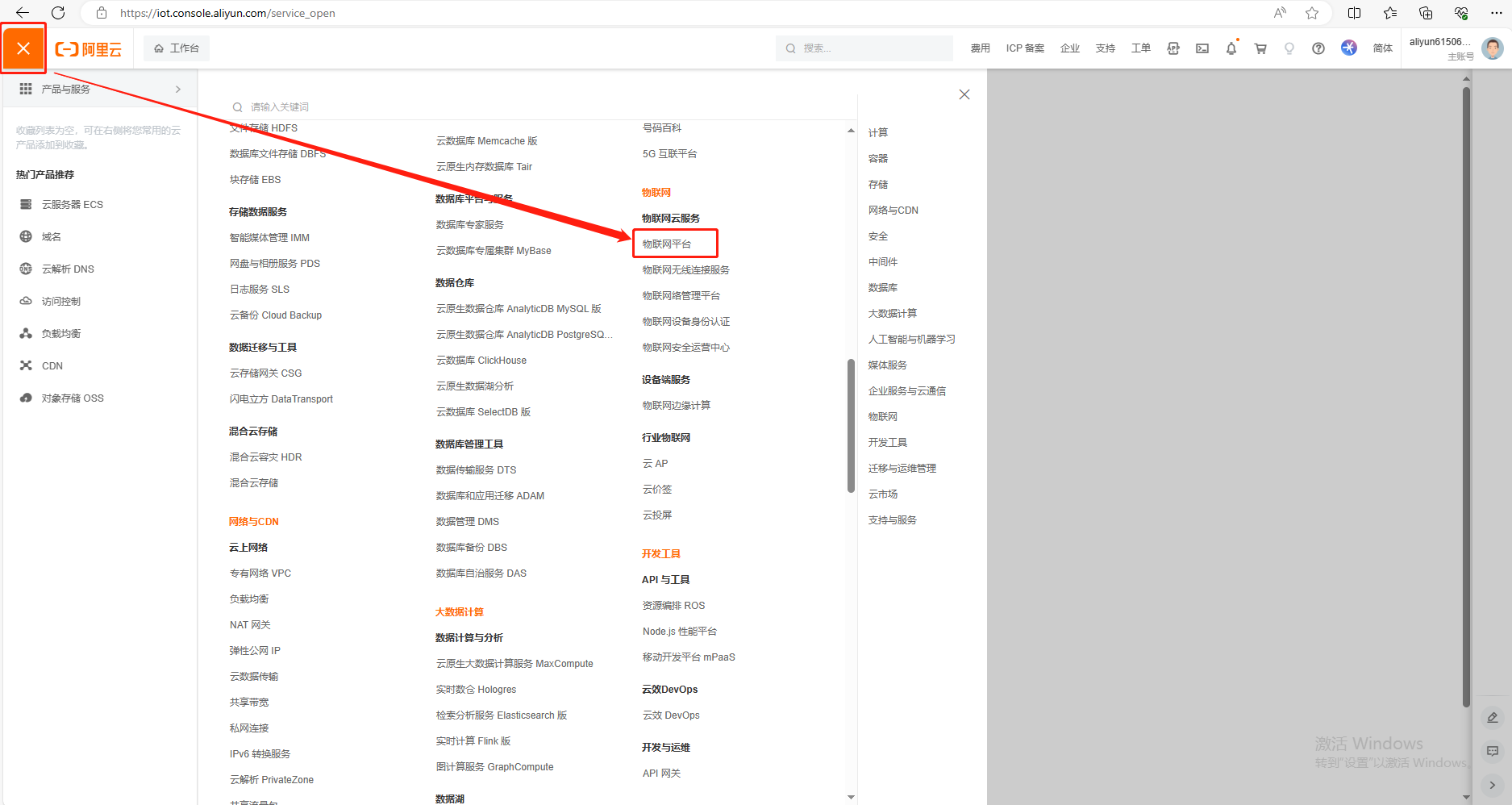

（2）找到物聯網平臺

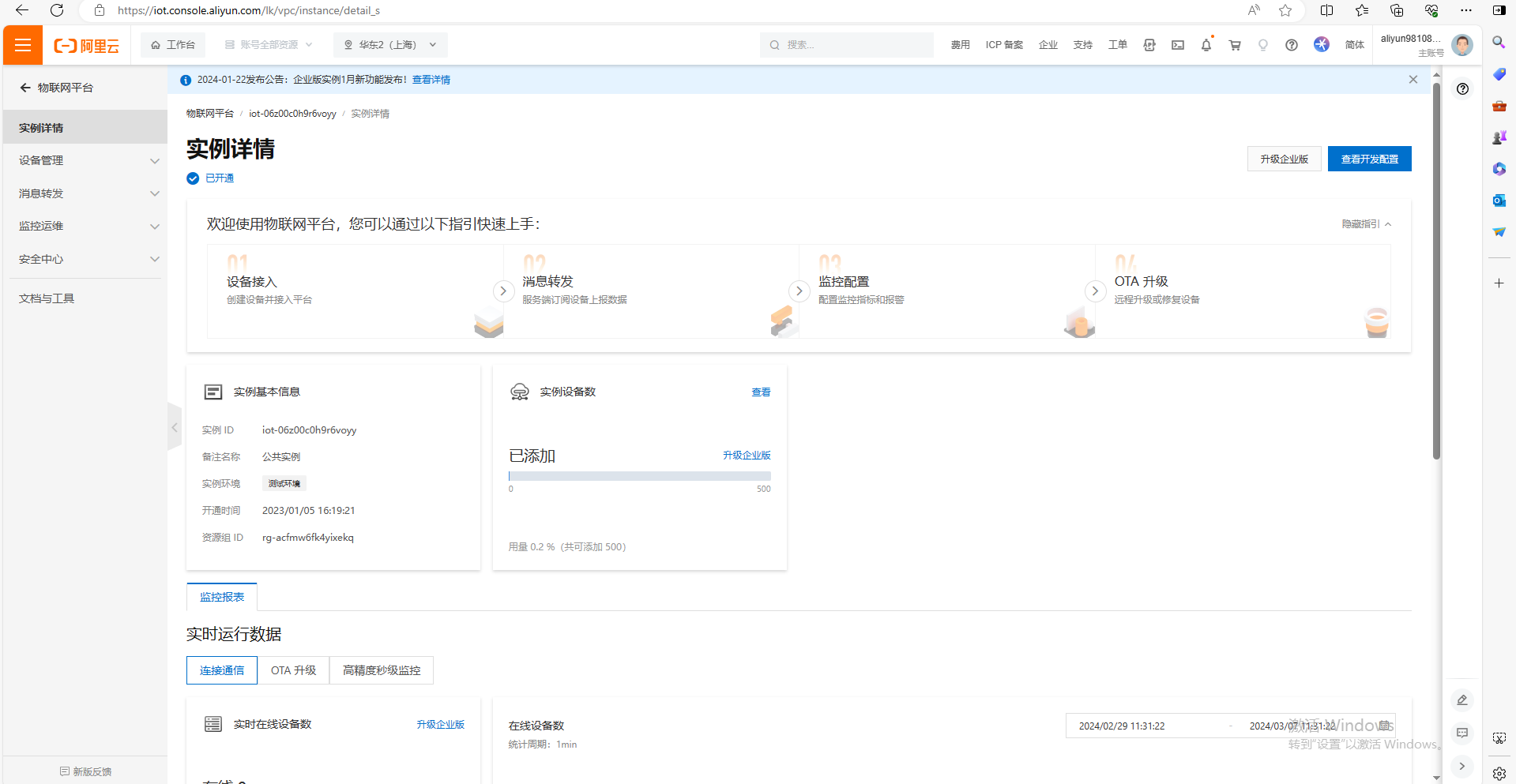

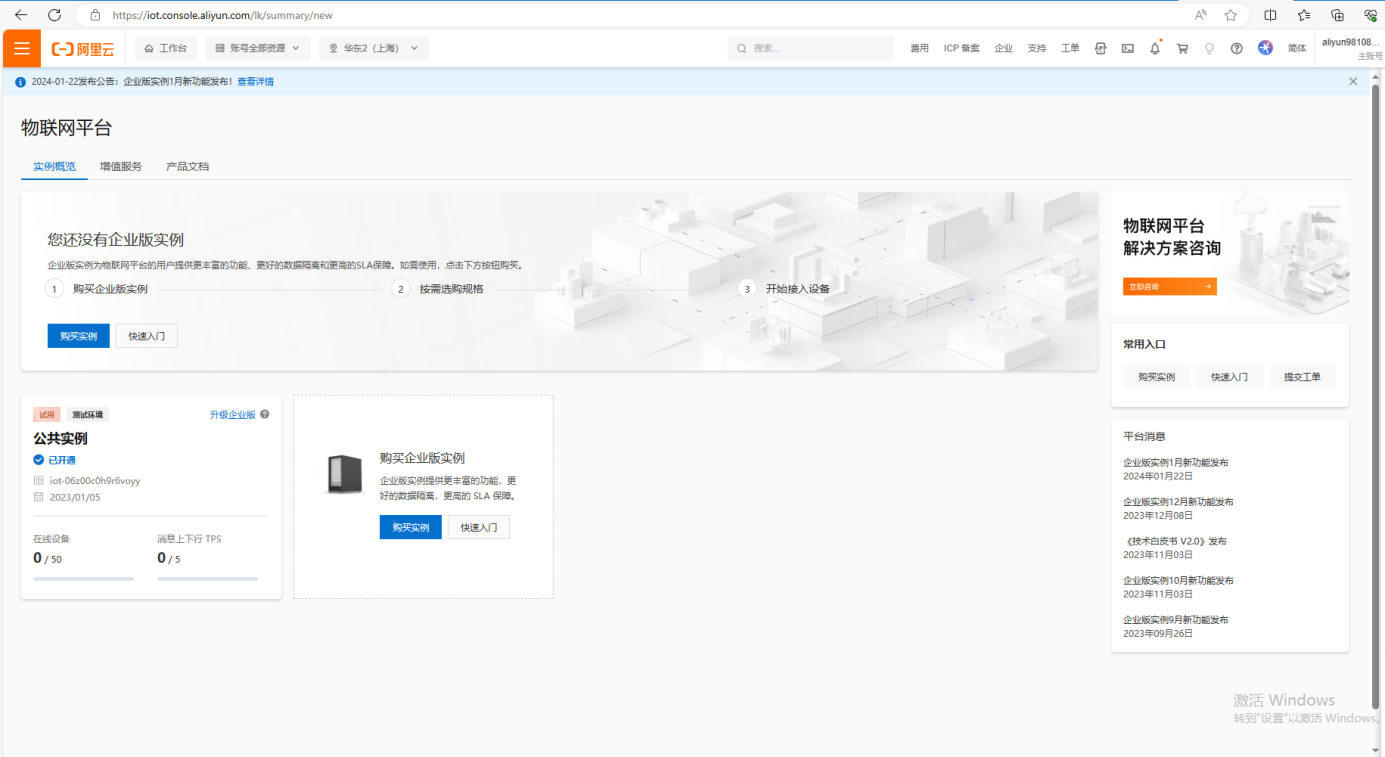

（3）開通連接公共實例

2、創建產品

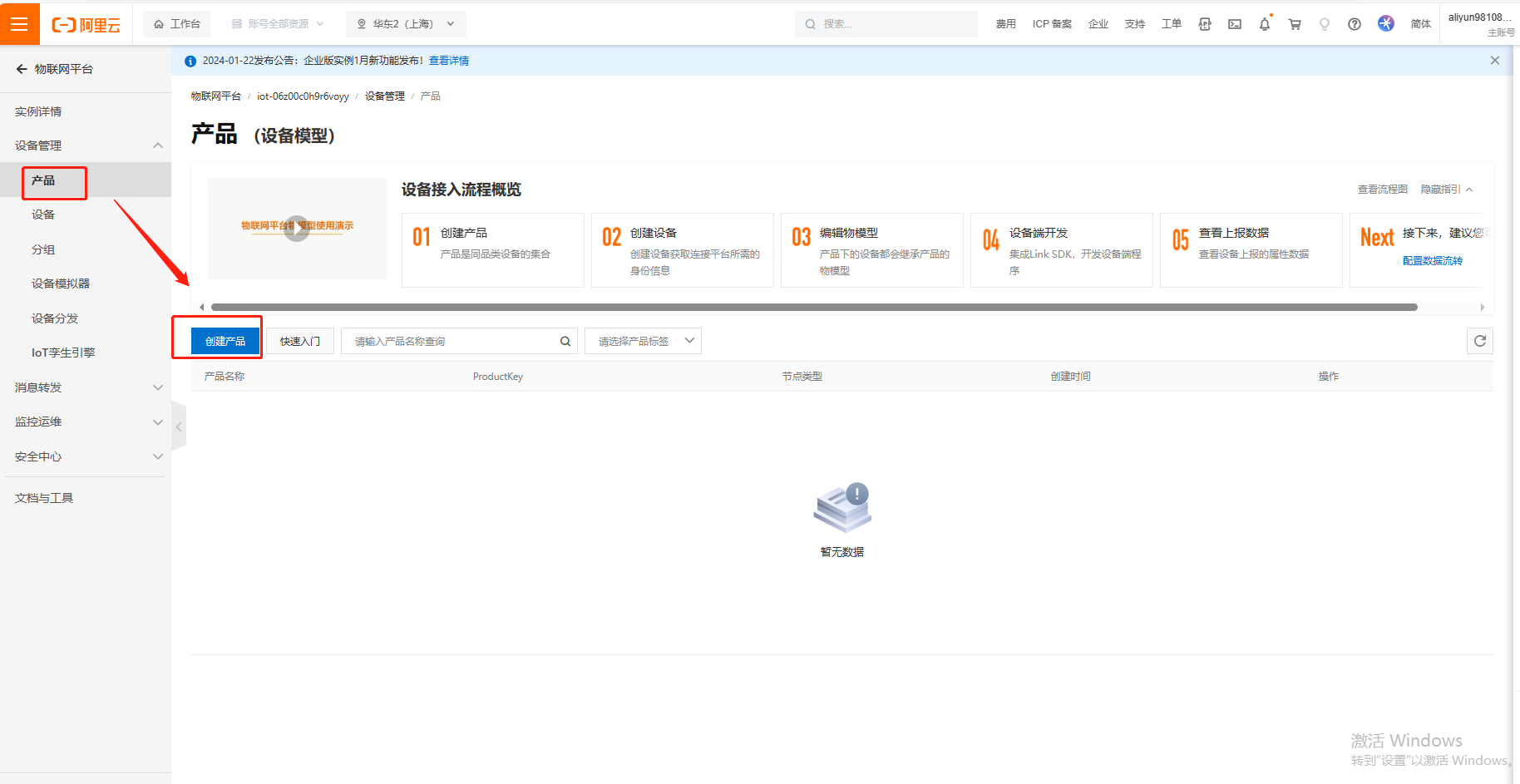

（1）點擊產品，點擊創建產品

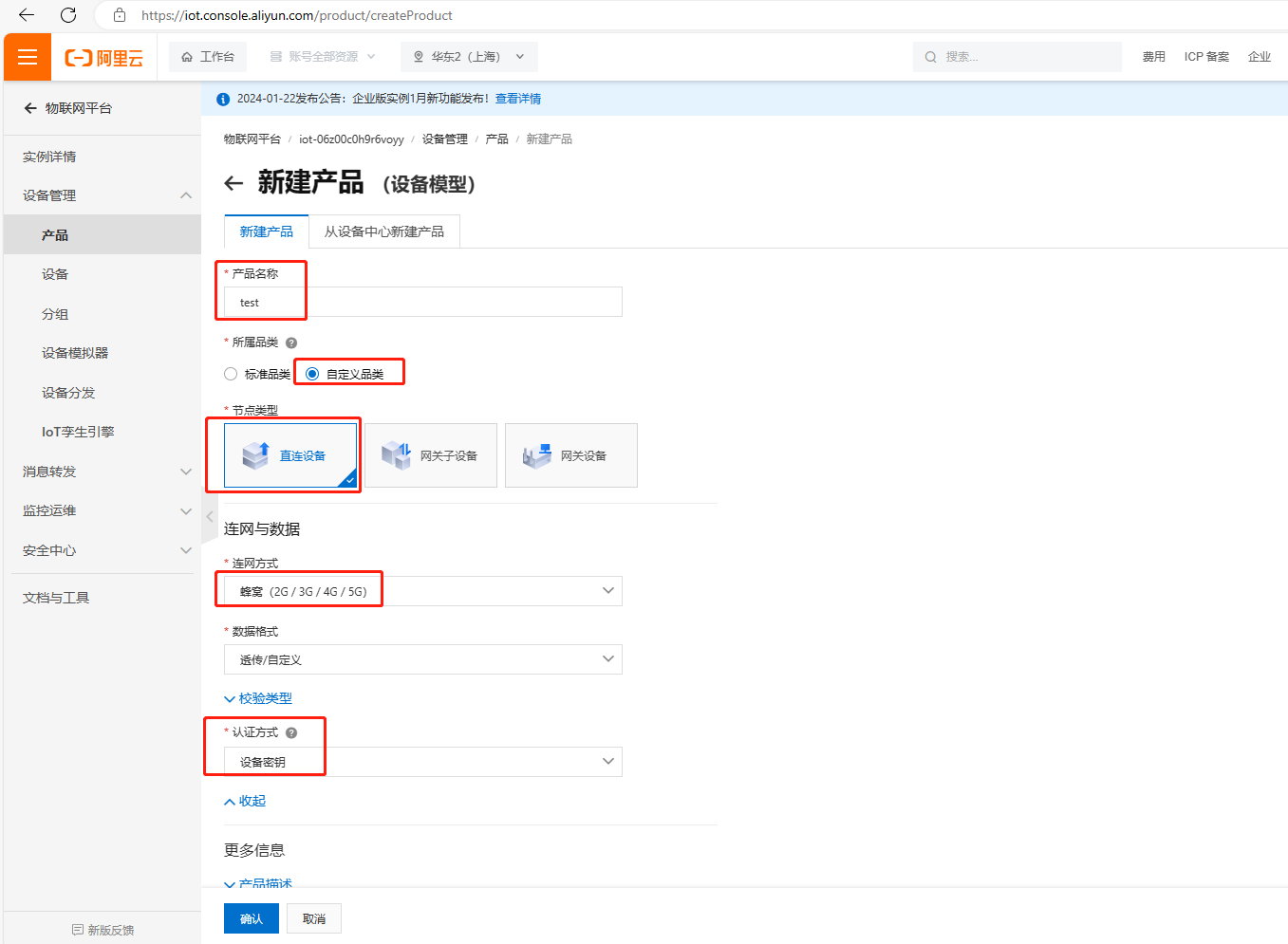

（2）新建產品信息，依次填寫：

產品名稱舉例test——所屬品類選擇自定義品類——節點類型選擇直連設備——聯網與數據聯網方式選擇蜂窩（2G/3G/4G/5G）——數據格式選擇透傳/自定義——認證方式選擇設備秘鑰——點擊確定，完成創建產品。

3、添加設備

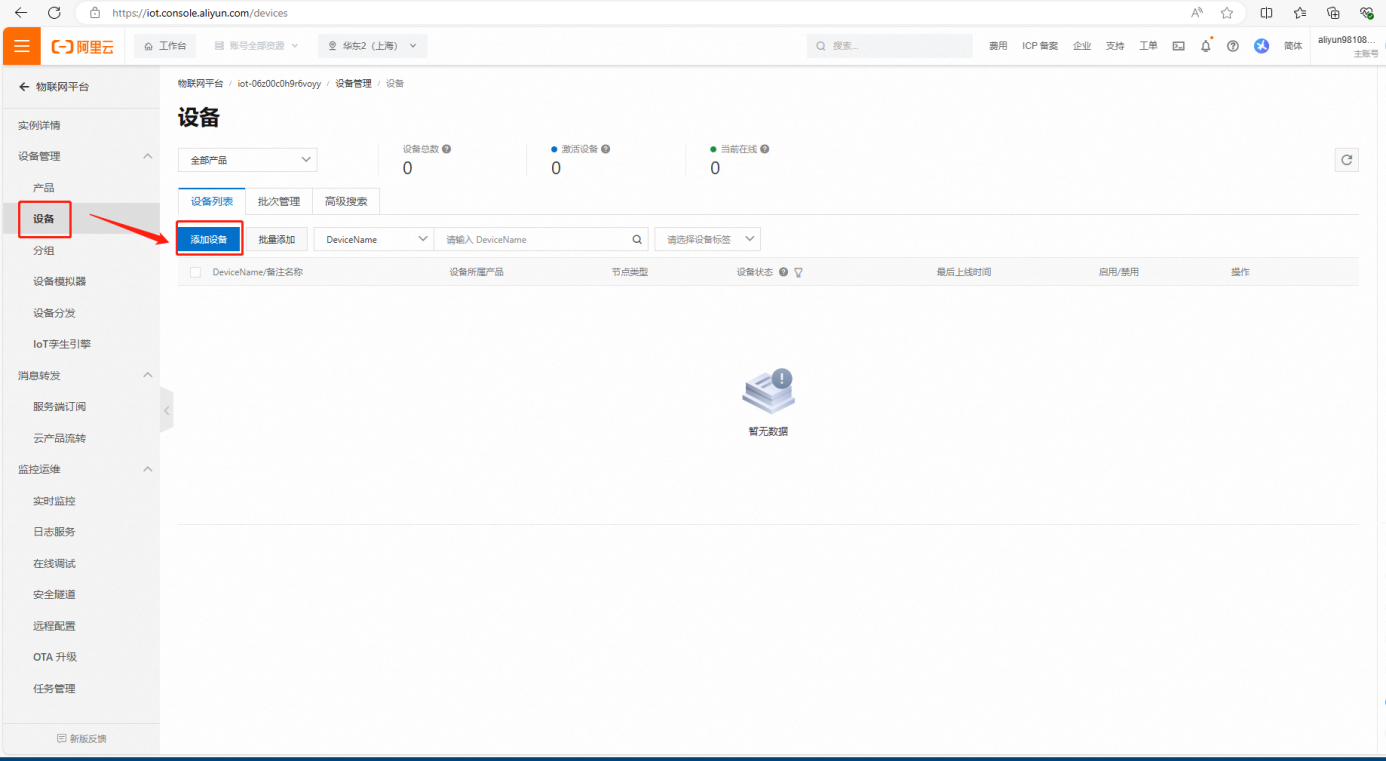

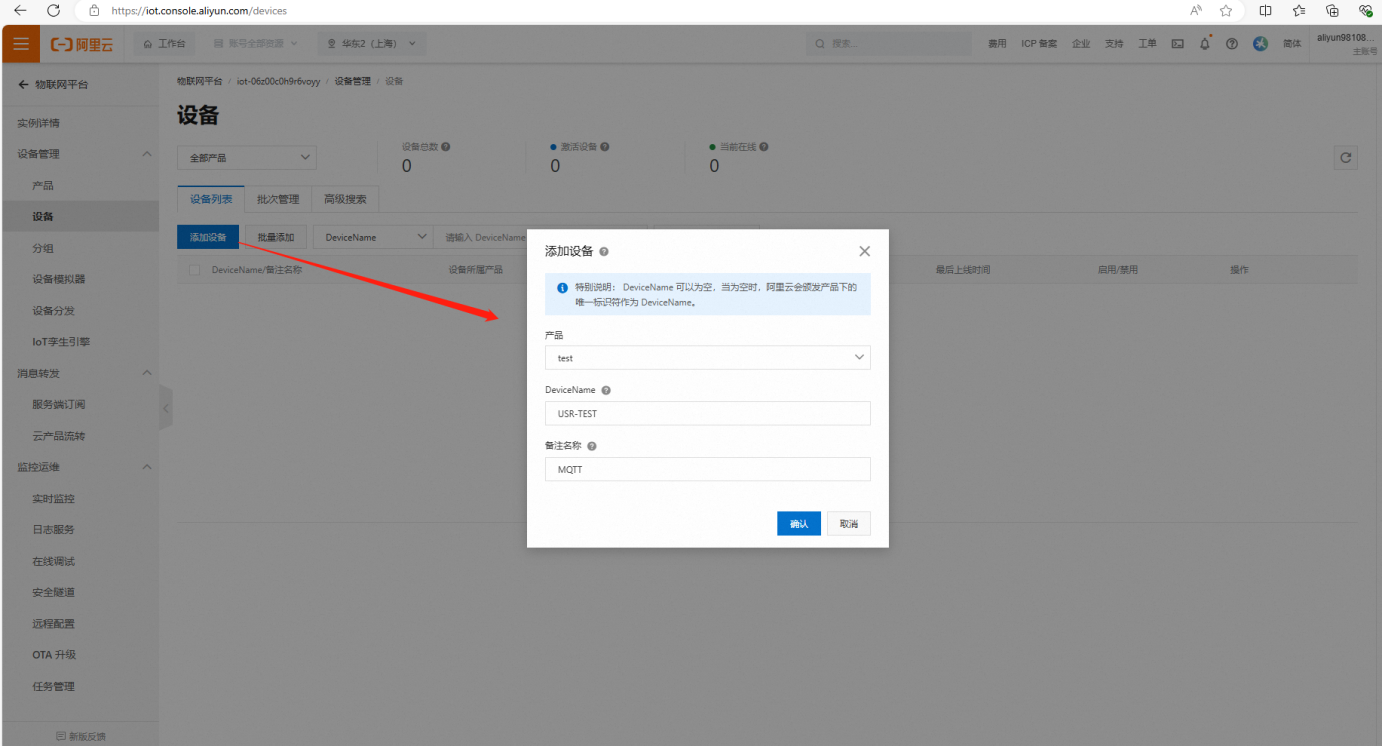

（1）產品創建成功后，添加設備。點擊設備，點擊添加設備，產品名舉例填test,DeviceName填USR-TEST，備注名稱填MQTT，點擊確認。

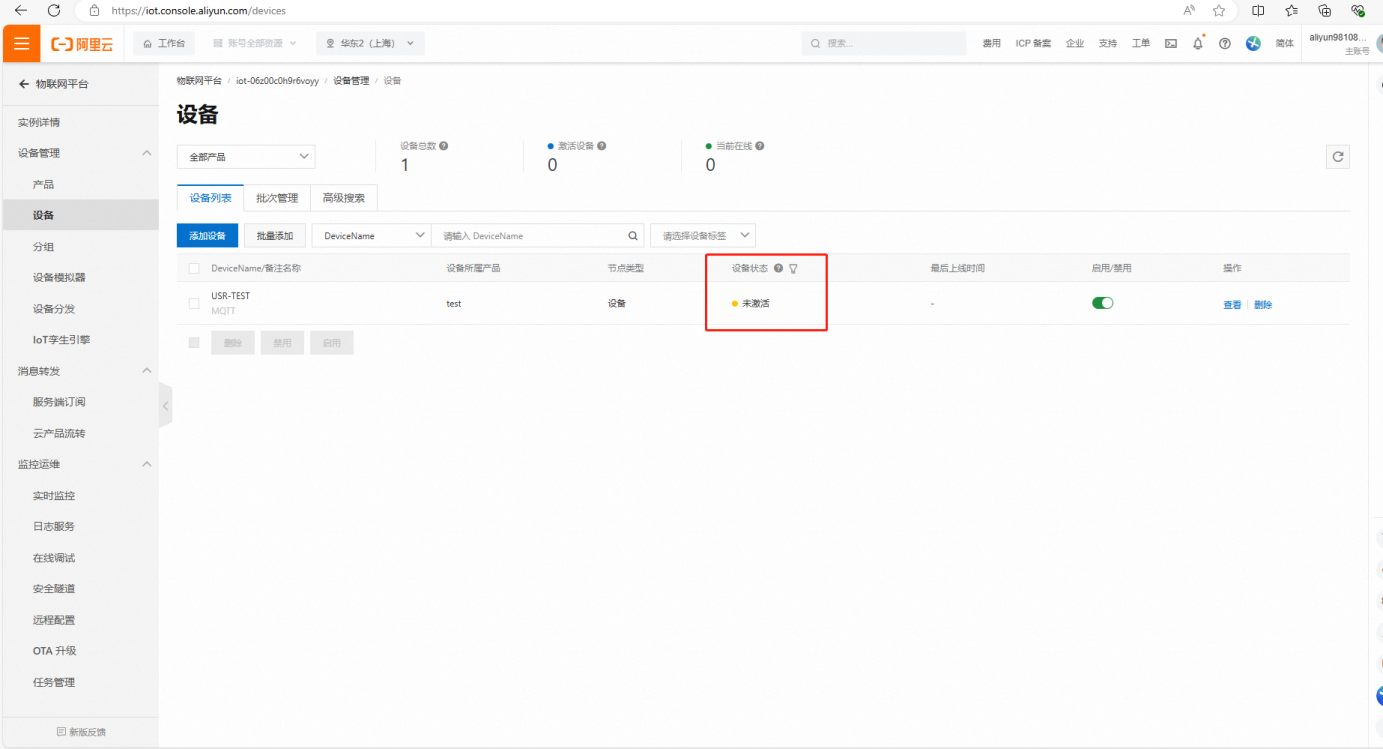

（2）添加完設備，如下圖展示，設備狀態是未激活，等設置完USR-G780s的MQTT連接阿里云參數之后，設備狀態才顯示在線。

4、查看設備證書內容

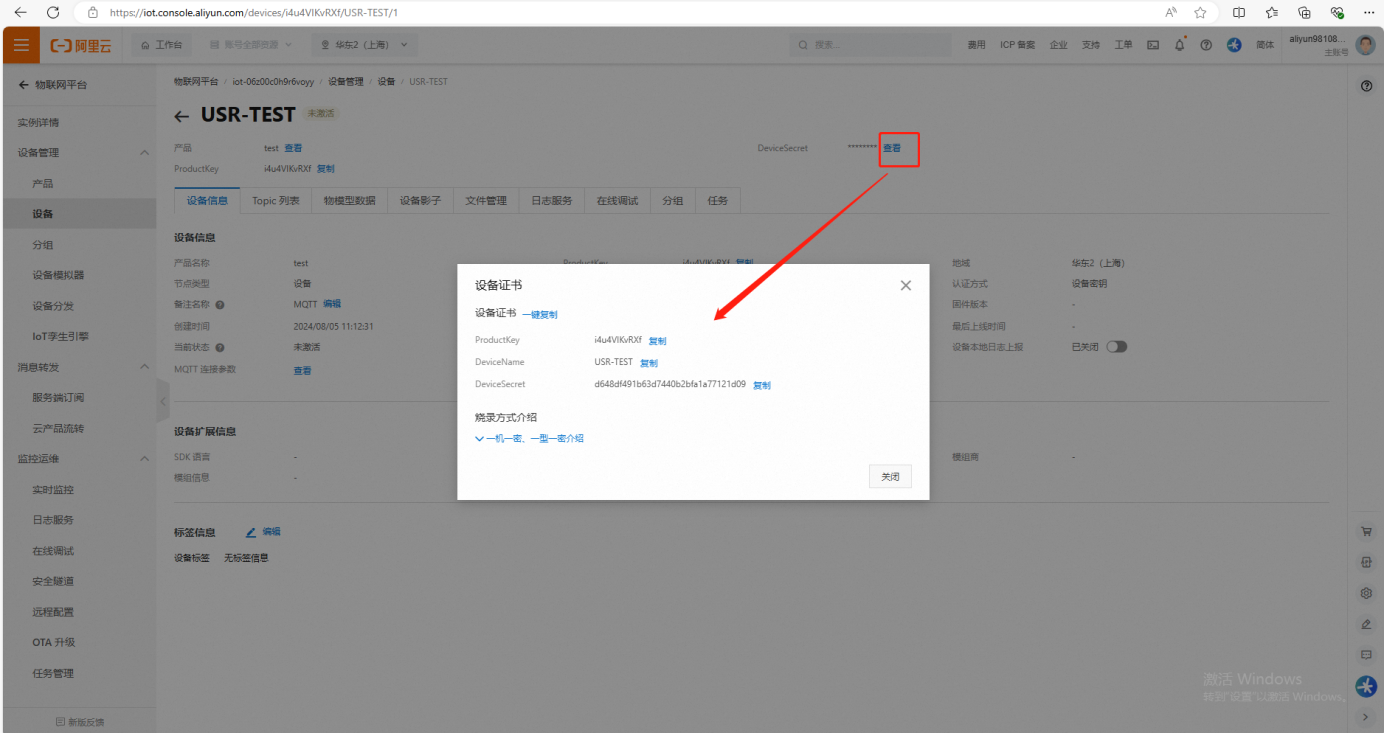

點擊設備，點擊查看，再點擊DeviceSecret后面的查看。

展示設備證書：

ProductKey: i4u4VIKvRXf
DeviceName: USR-TEST
DeviceSecret: d648df491b63d7440b2bfa1a77121d09

5、查看產品Topic

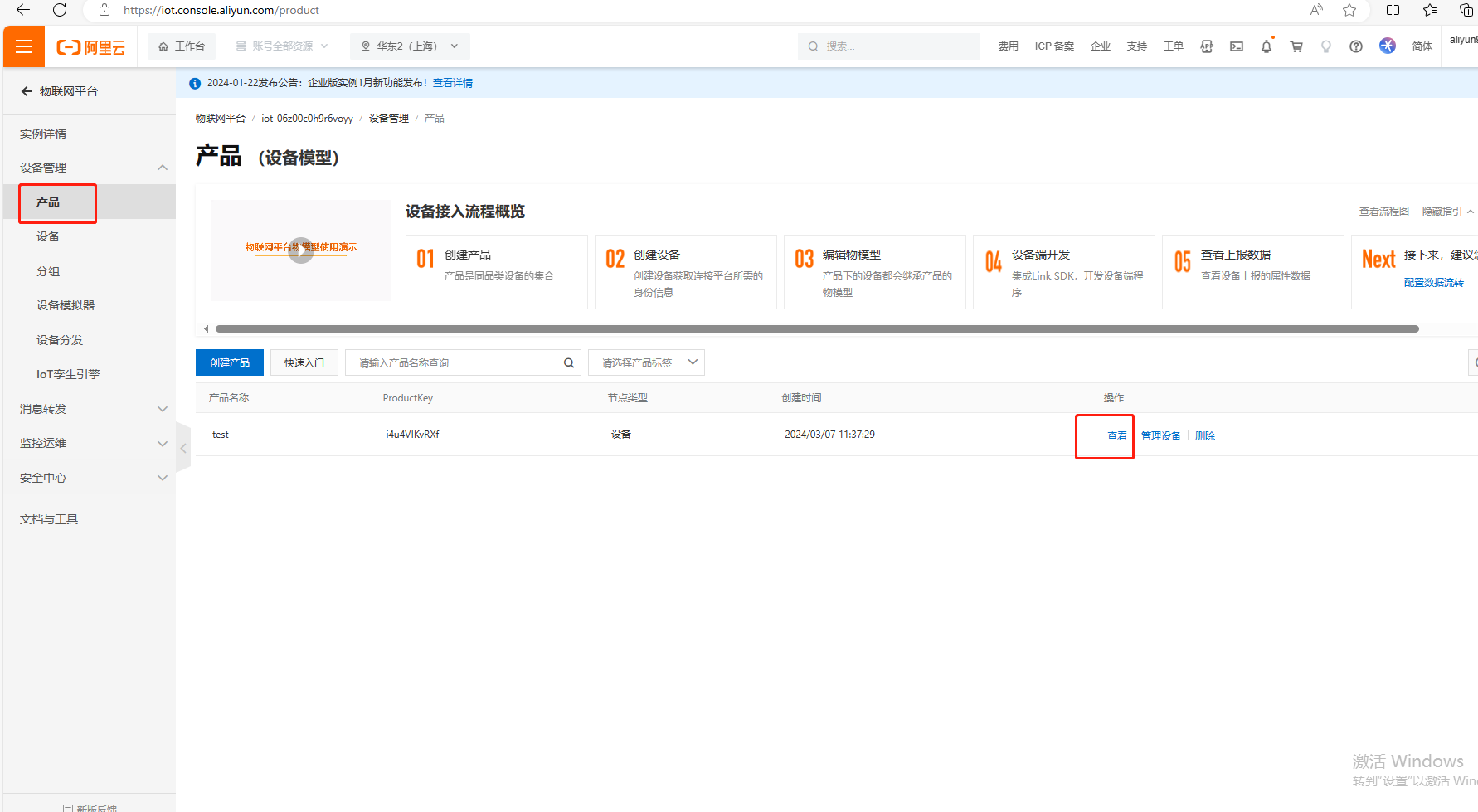

（1）點擊產品，點擊查看

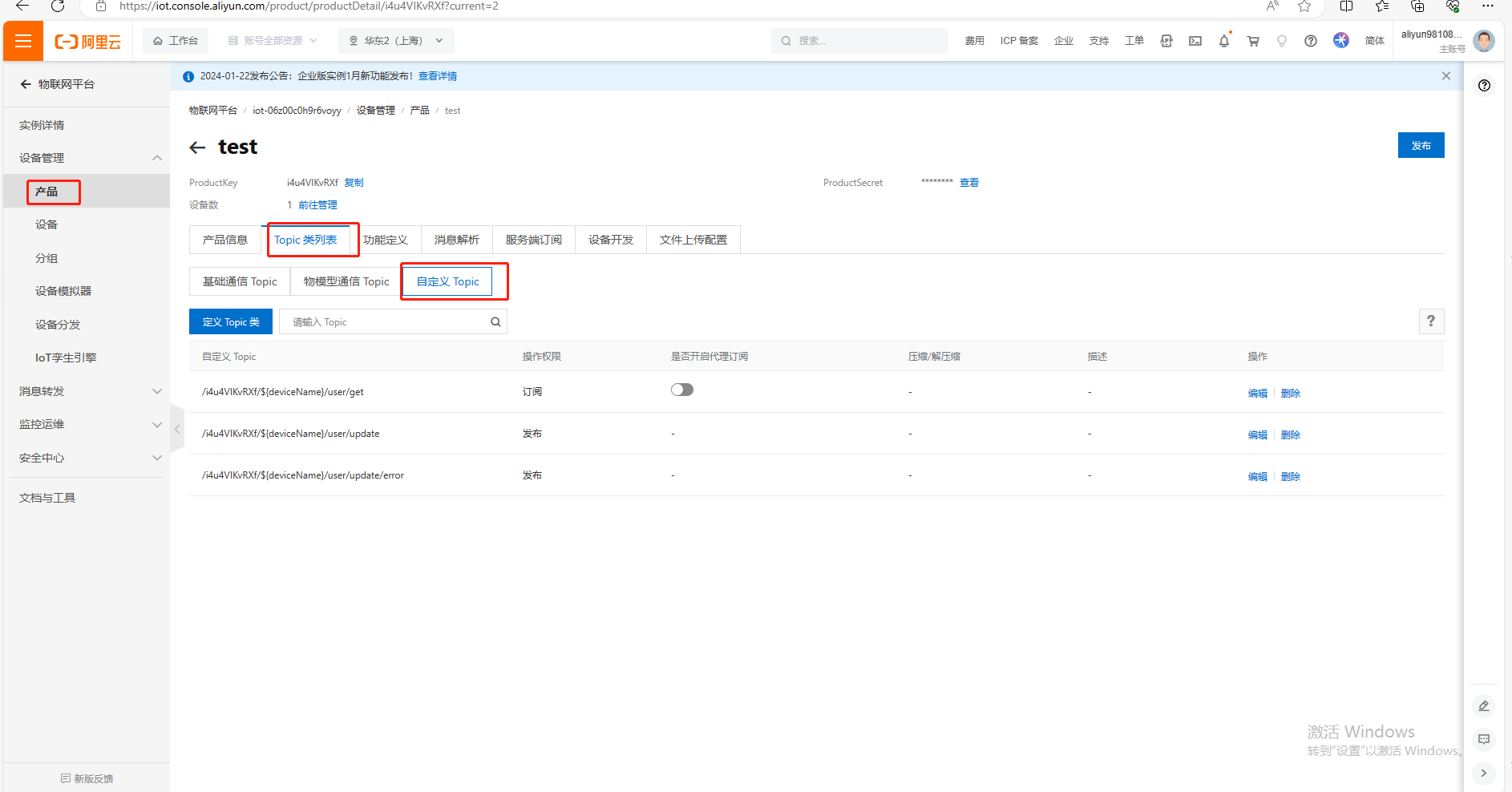

（2）點擊Topic類列表，點擊自定義Topic,找到訂閱和發布

設置USR-G780s的MQTT參數，需要按照以下方法設置訂閱和發布主題。

數據訂閱測試：將訂閱的主題/i4u4VIKvRXf/USR-TEST/user/get填寫到USR-G780s訂閱的主題配置中去（注意將原主題中的${deviceName}替換為USR-TEST(本產品的DeviceName)）；

數據發布測試：將發布的主題/i4u4VIKvRXf/USR-TEST/user/update填寫到USR-G780s推送的主題配置中去（注意將原主題中的${deviceName}替換為USR-TEST(本產品的DeviceName)）；

四、USR-G780s參數設置

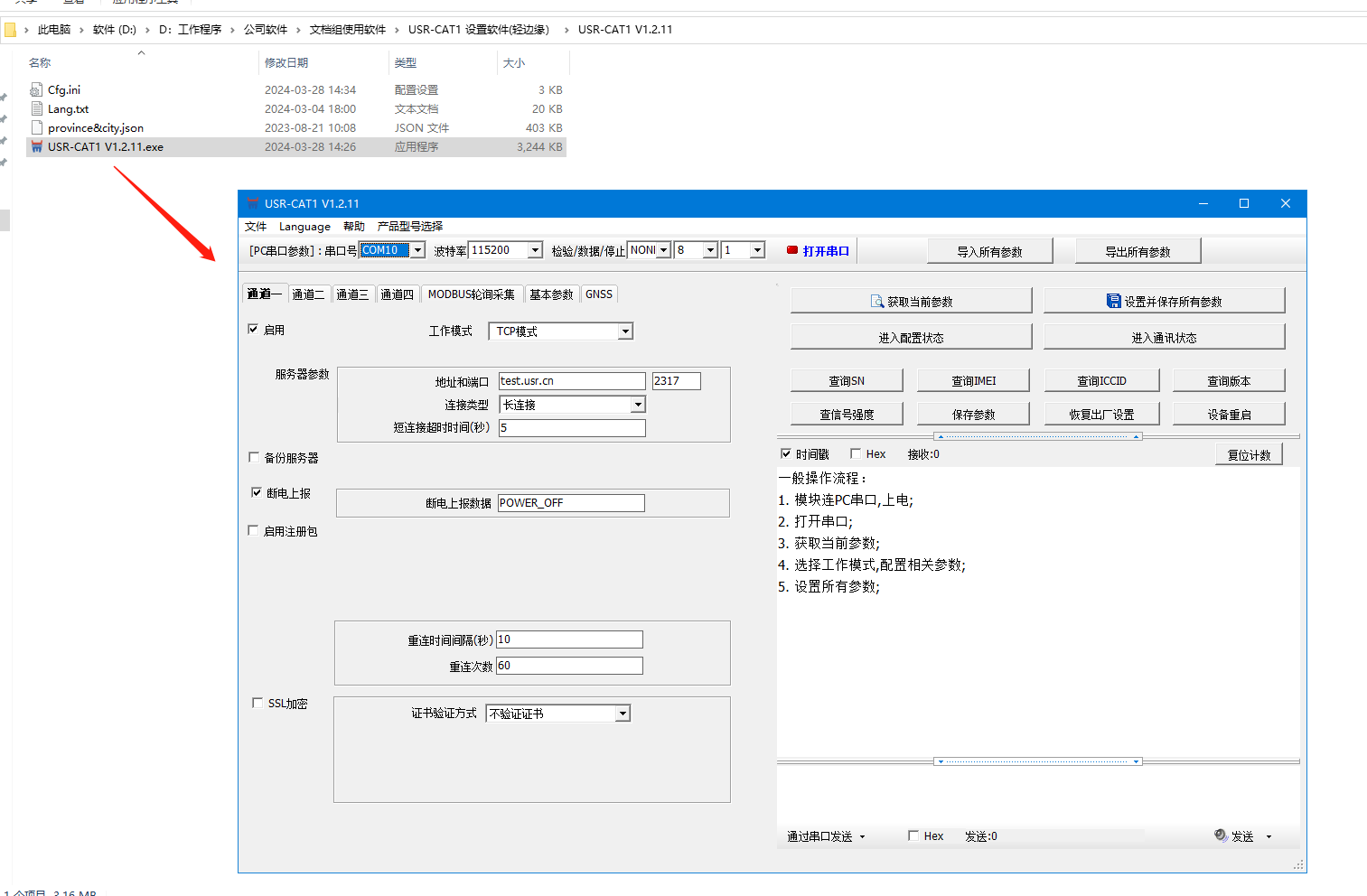

1、打開USR-G780s設置軟件

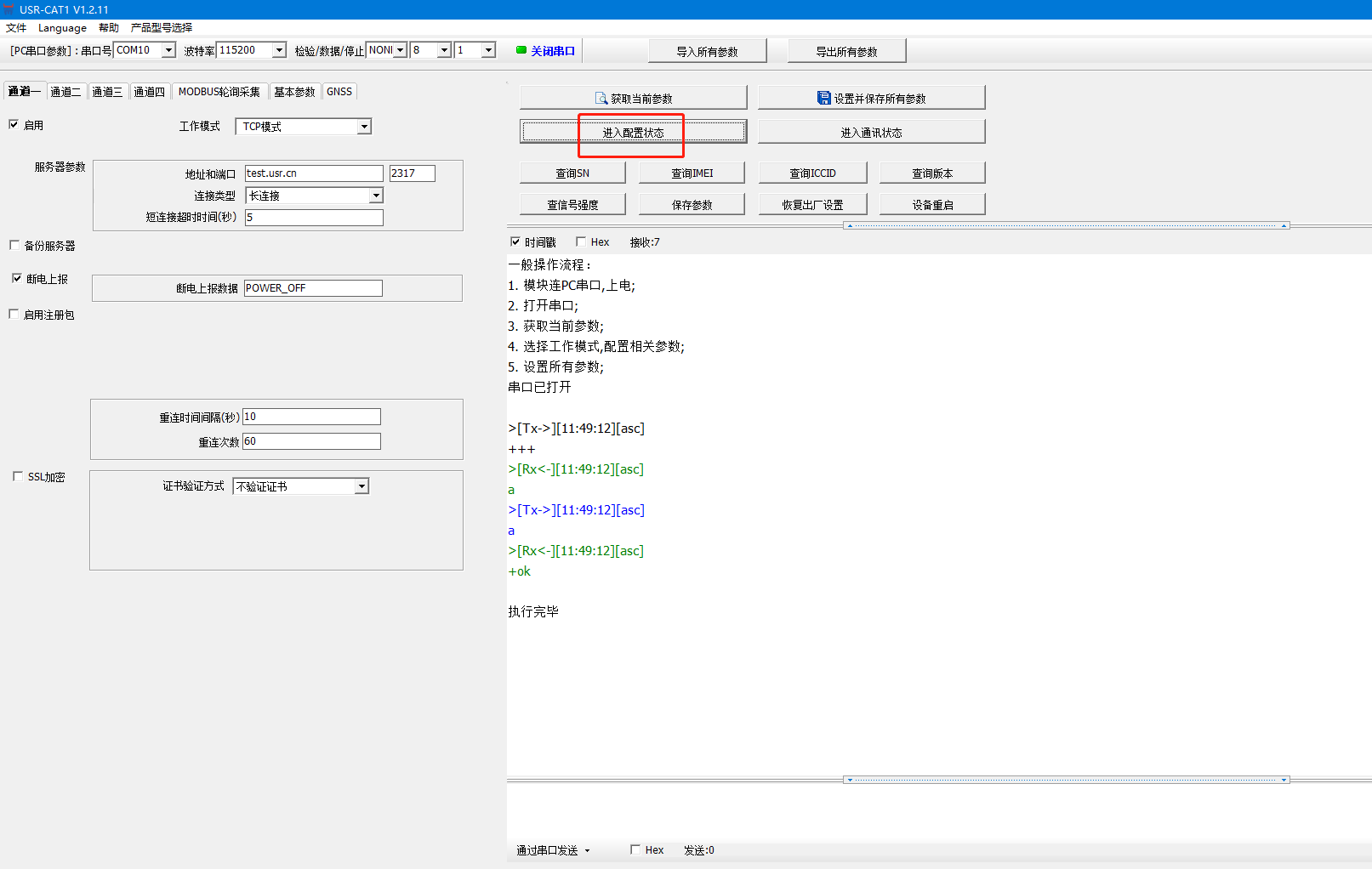

2、打開串口，點擊進入配置狀態

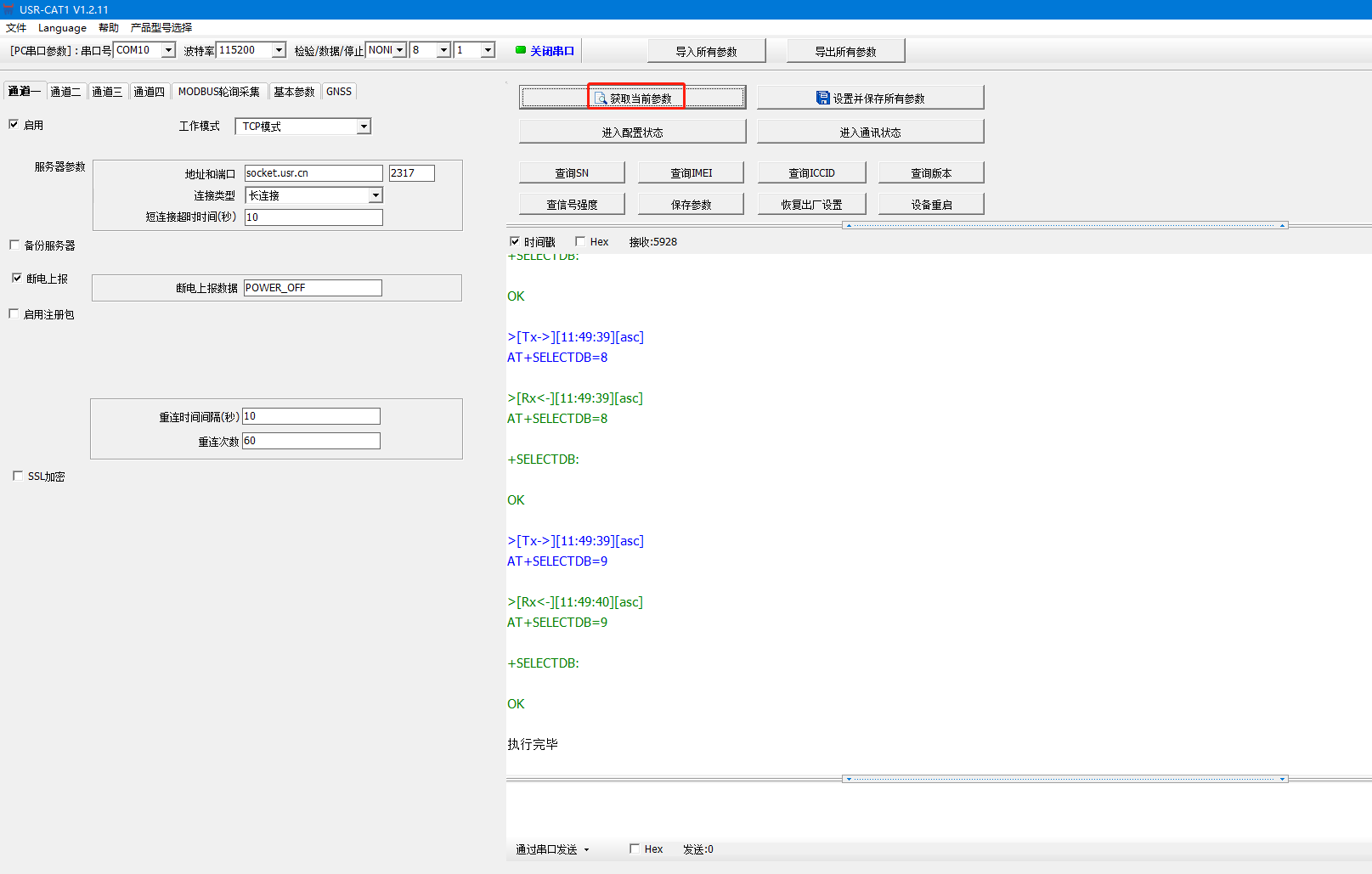

3、點擊獲取當前參數

4、設置MQTT模式參數

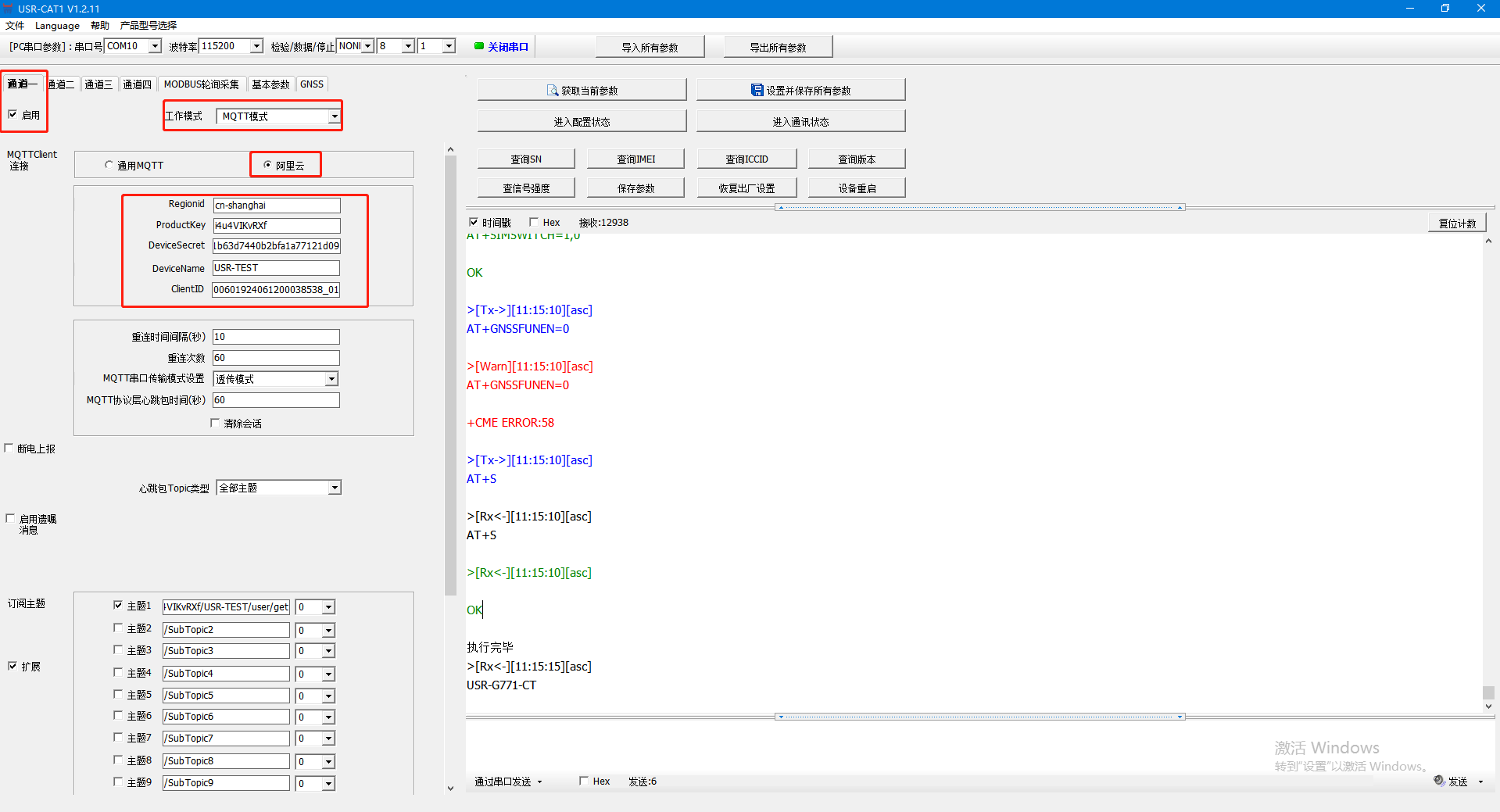

（1）打開通道一，勾選啟用，工作模式選擇MQTT模式，MQTTclient連接選擇阿里云

（2）設置設備證書信息

Regionid地域代碼填寫cn-shanghai

ProductKey產品密鑰填寫對應阿里云平臺設備的i4u4VIKvRXf

DeviceSecret設備密碼填寫對應阿里云平臺設備的d648df491b63d7440b2bfa1a77121d09

DeviceName設備名稱填寫對應阿里云平臺設備的USR-TEST

ClientID設備客戶端ID填寫和阿里云設備不一樣的ID

MQTT串口傳輸模式設置選擇透傳模式。

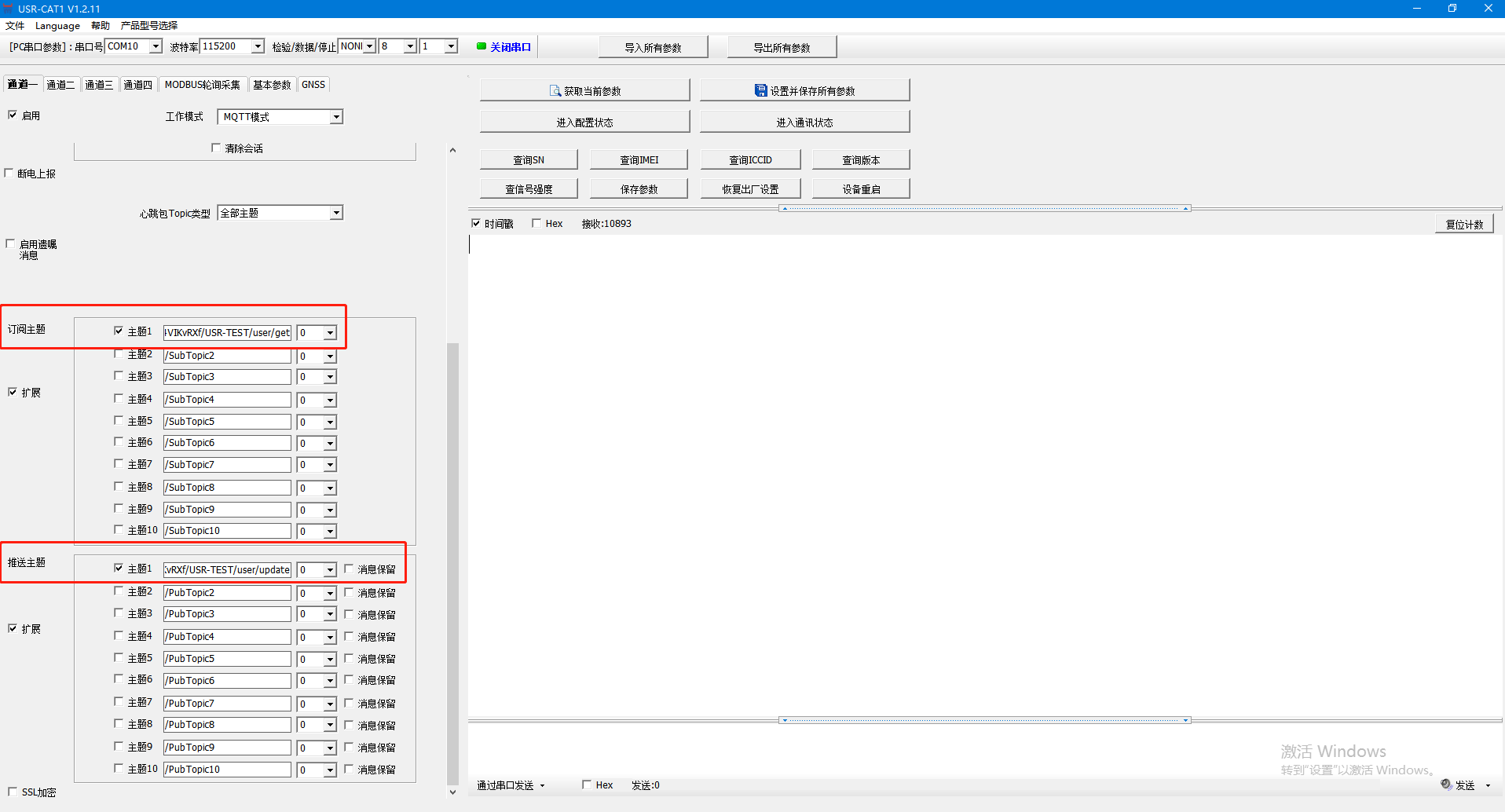

（3）設置訂閱主題和推送主題，點擊設置并保存所有參數

訂閱主題，勾選主題1，將/i4u4VIKvRXf/USR-TEST/user/get填寫到USR-G780s訂閱主題配置；

推送主題，勾選主題1，將/i4u4VIKvRXf/USR-TEST/user/update填寫到USR-G780s推送主題配置；

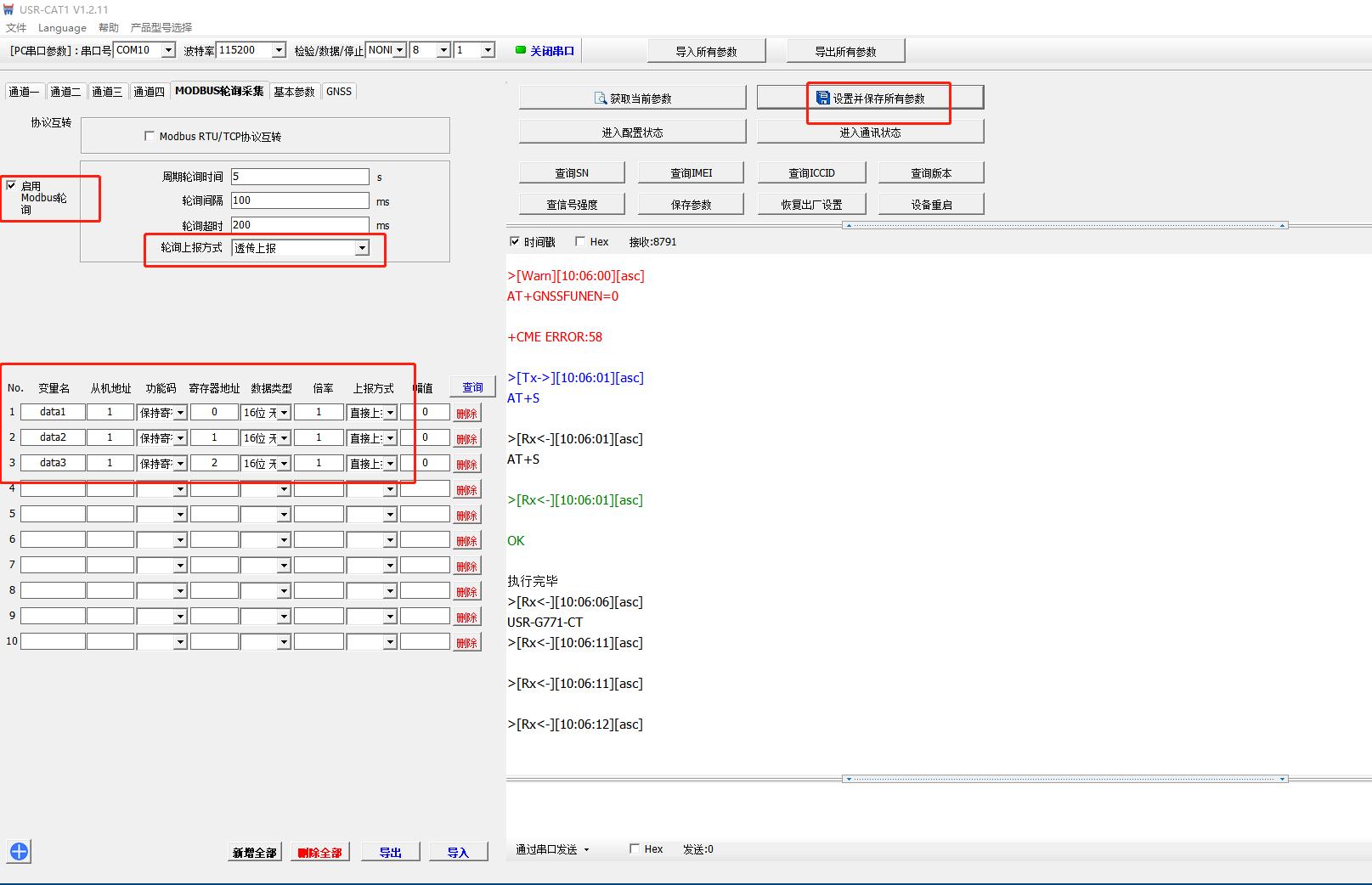

5、配置MODBUS輪詢采集參數

MODBUS輪詢采集：

啟動Modbus輪詢：勾選

輪詢上報方式：選擇透傳上報

Modbus輪詢采集點位配置界面：添加3個變量。

No1 變量名data1，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址0，數據類型16位無符號，上報方式（直接上報）

No1 變量名data2，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址1，數據類型16位無符號，上報方式（直接上報）

No1 變量名data1，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址2，數據類型16位無符號，上報方式（直接上報）

6、點擊設置并保存所有參數

五、MQTT連接阿里云功能調試

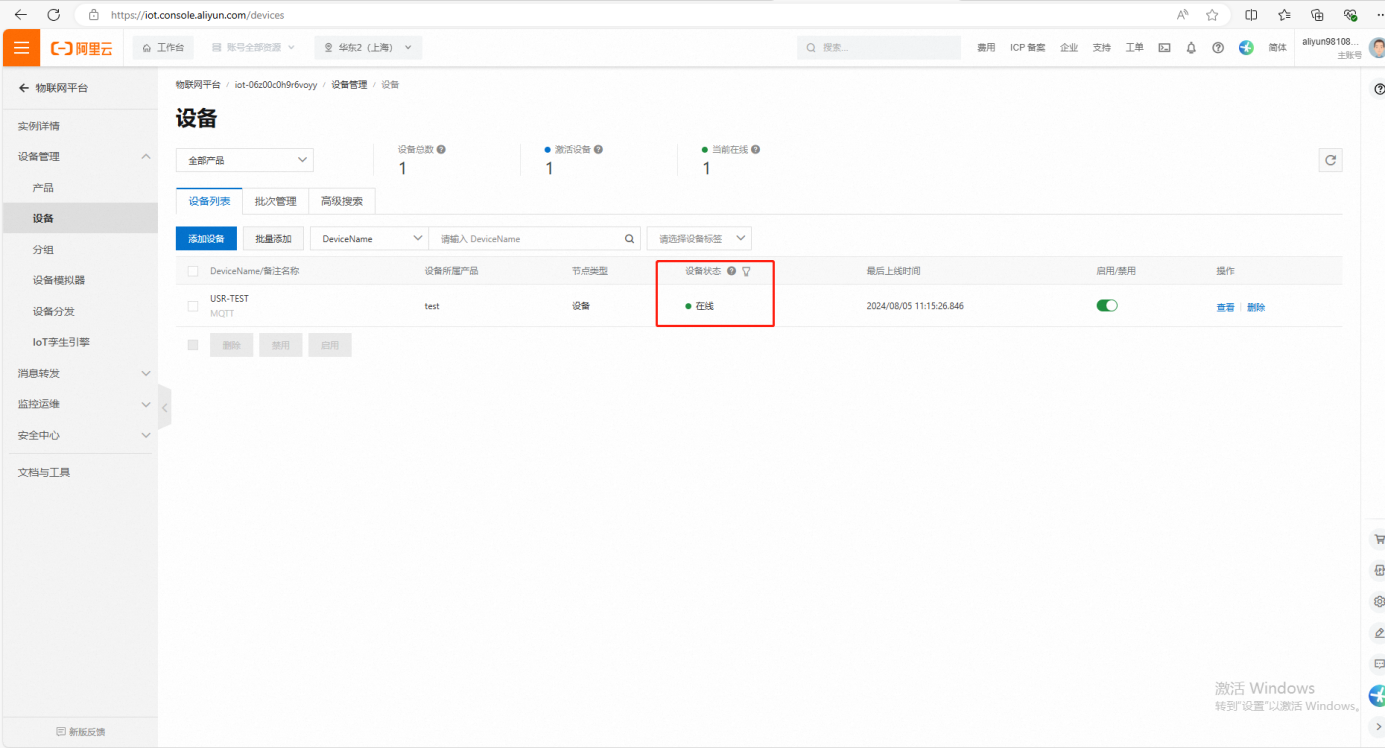

1、查看阿里云設備狀態在線

USR-G780s 設置完MQTT連接阿里云參數，聯網正常，在阿里云平臺可以看到設備狀態是在線。

2、MODBUS SLAVE軟件設置

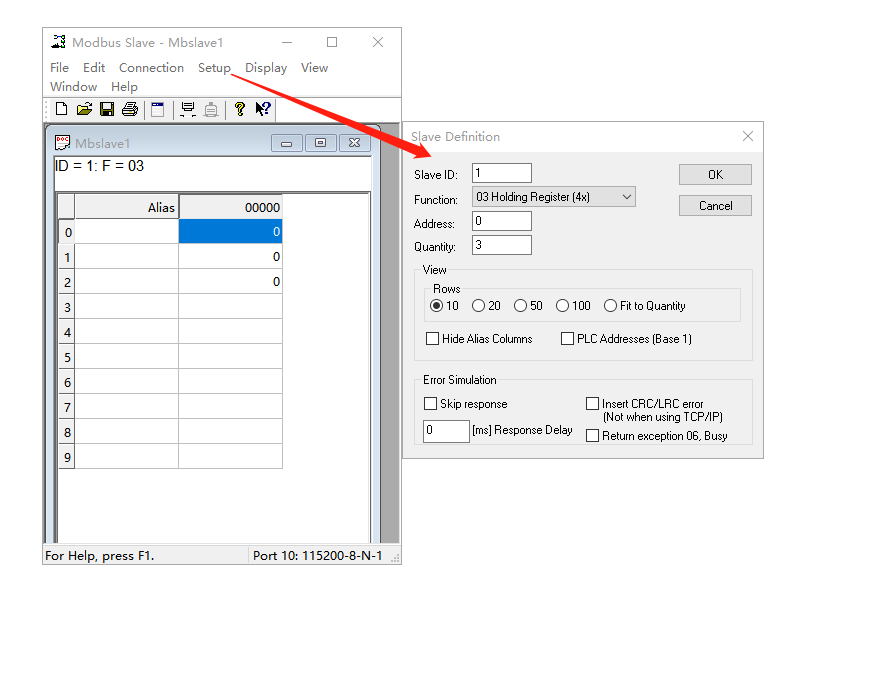

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用3。

就是模擬從機地址1，采集3個寄存器地址0、地址1、地址2的數據。

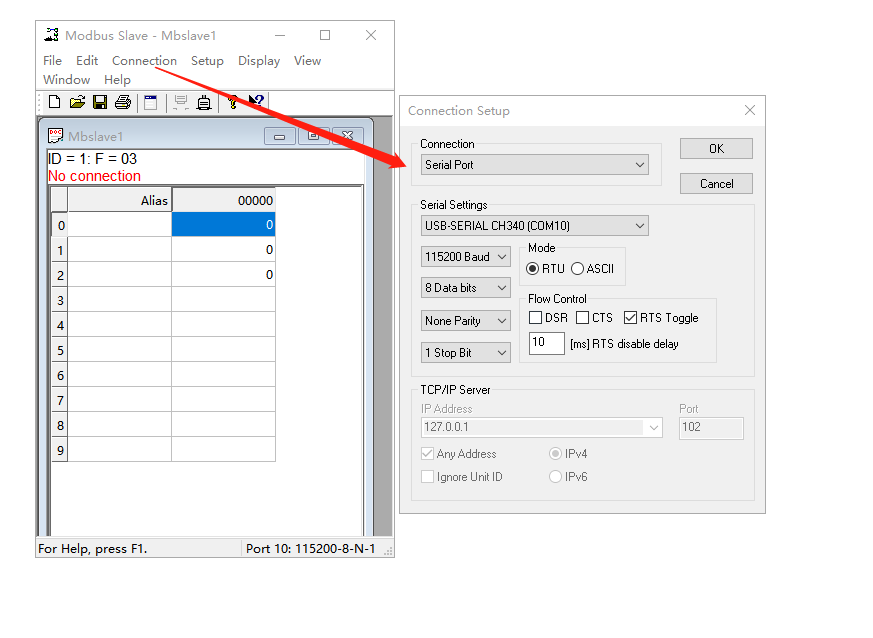

（2）點擊Connection,選擇串口，對應USR-G780s所接USB-RS485串口線的COM口號，串口參數和USR-G780s串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

（3）寄存器地址0填數據10，寄存器地址1填數據20，寄存器地址3填數據30。

2、透傳上報測試

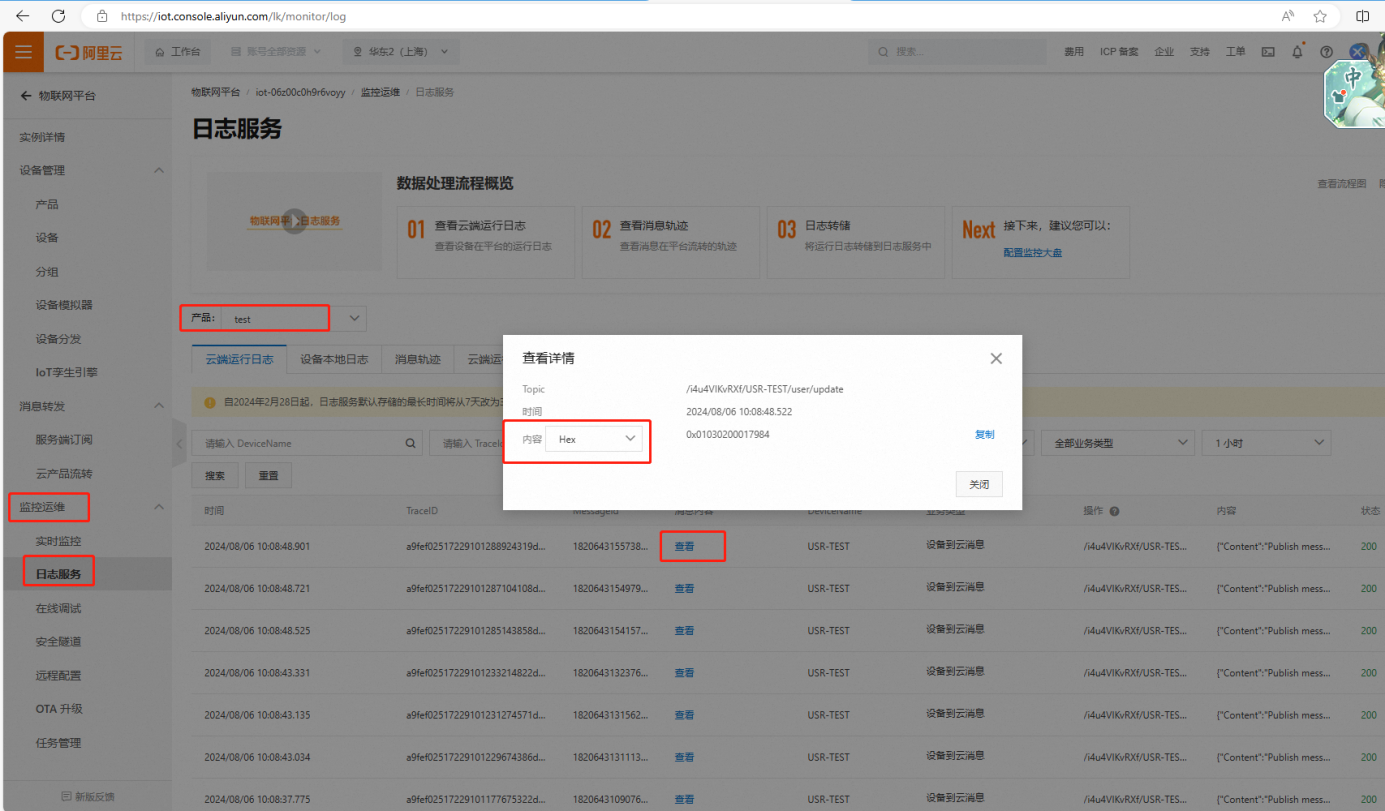

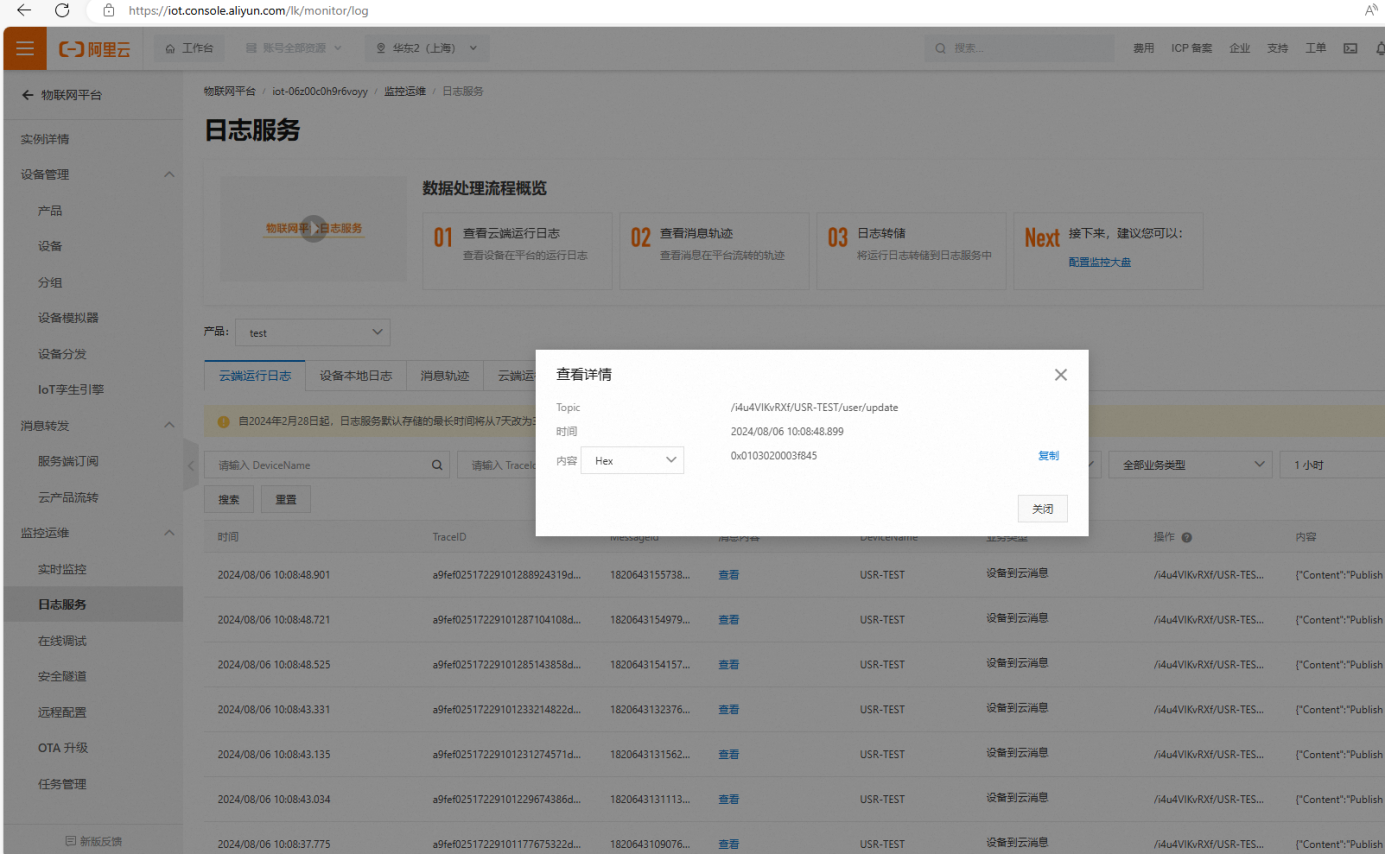

（1）點擊監控運維，點擊日志服務，選擇產品test，點擊查看，內容選擇Hex，十六進制查看。

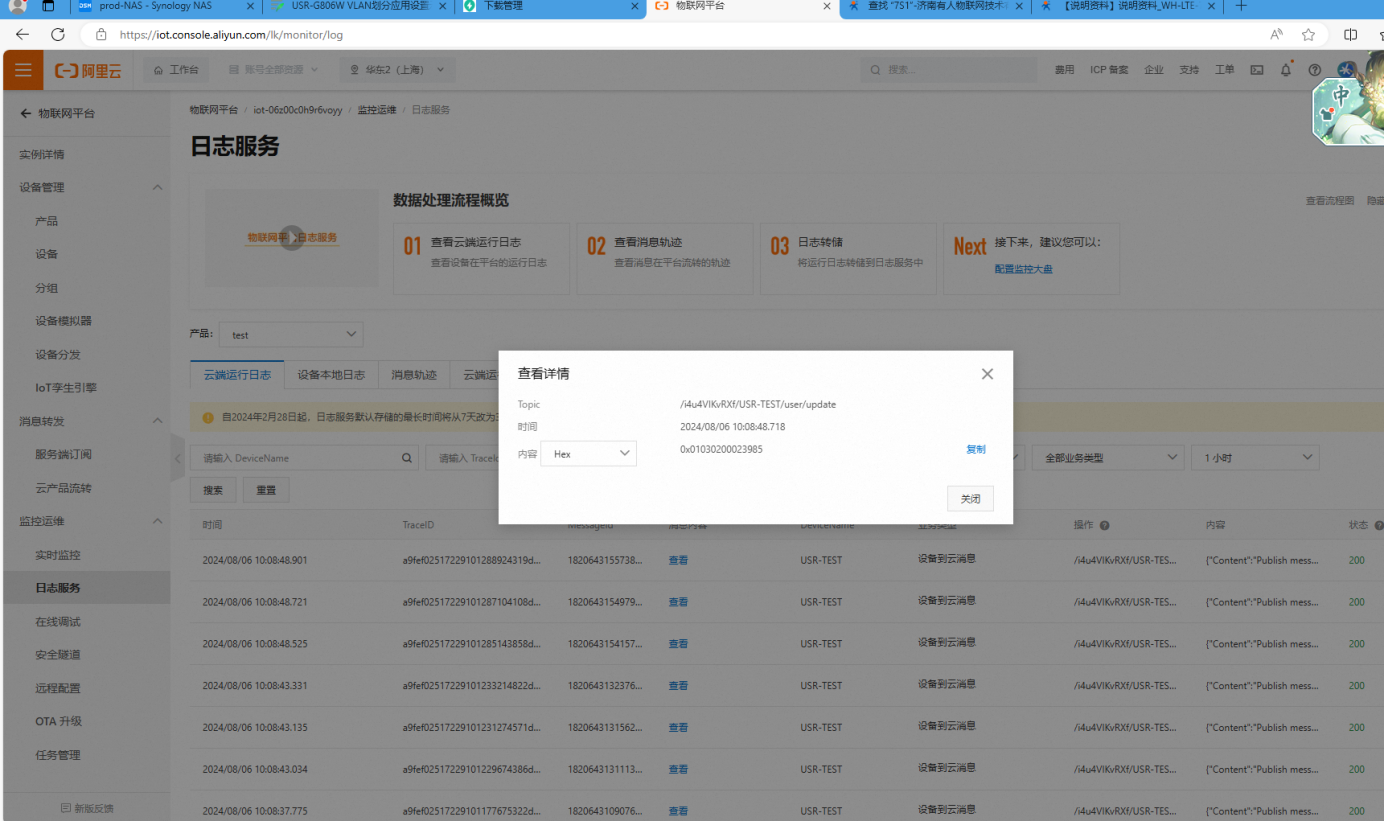

（2）USR-G780s在阿里云平臺可以通過日志服務，點擊查看，看到USR-G780s串口接的從機寄存器地址數據發到阿里云，按照透傳上報MODBUS RTU協議數據。

01 03 02 00 01 79 84

01 03 02 00 02 39 85

01 03 02 00 03 f8 45

備注：MODBUS RTU協議解析，01從機號，03功能碼，02寄存器數據長度2個字節，00 01、00 02、00 03依次是寄存器地址0、1、2的數據，最后2位是MODBUS RTU校驗位。

編寫人：金志方 編寫日期：2024-08-06

審核人：金志方 審核日期：2024-08-06

訂正版本：V1.0 訂正內容：初稿
