USR-G780s(輕邊緣)連接阿里云Json組包上報示例
備注:連接阿里云,需要USR-G780s聯網。
一、資料下載
USR-G780s資料:http://imbacareer.com.cn/Product/345.html
USR-G780s 設置軟件下載連接:http://imbacareer.com.cn/Download/1438.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html
二、硬件連接
1、所需物品
USR-G780s 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-G780s 的485串口接USB-RS485串口線到電腦USB口。接好4G天線,然后產品接12V電源適配器上電。
3、查看端口號

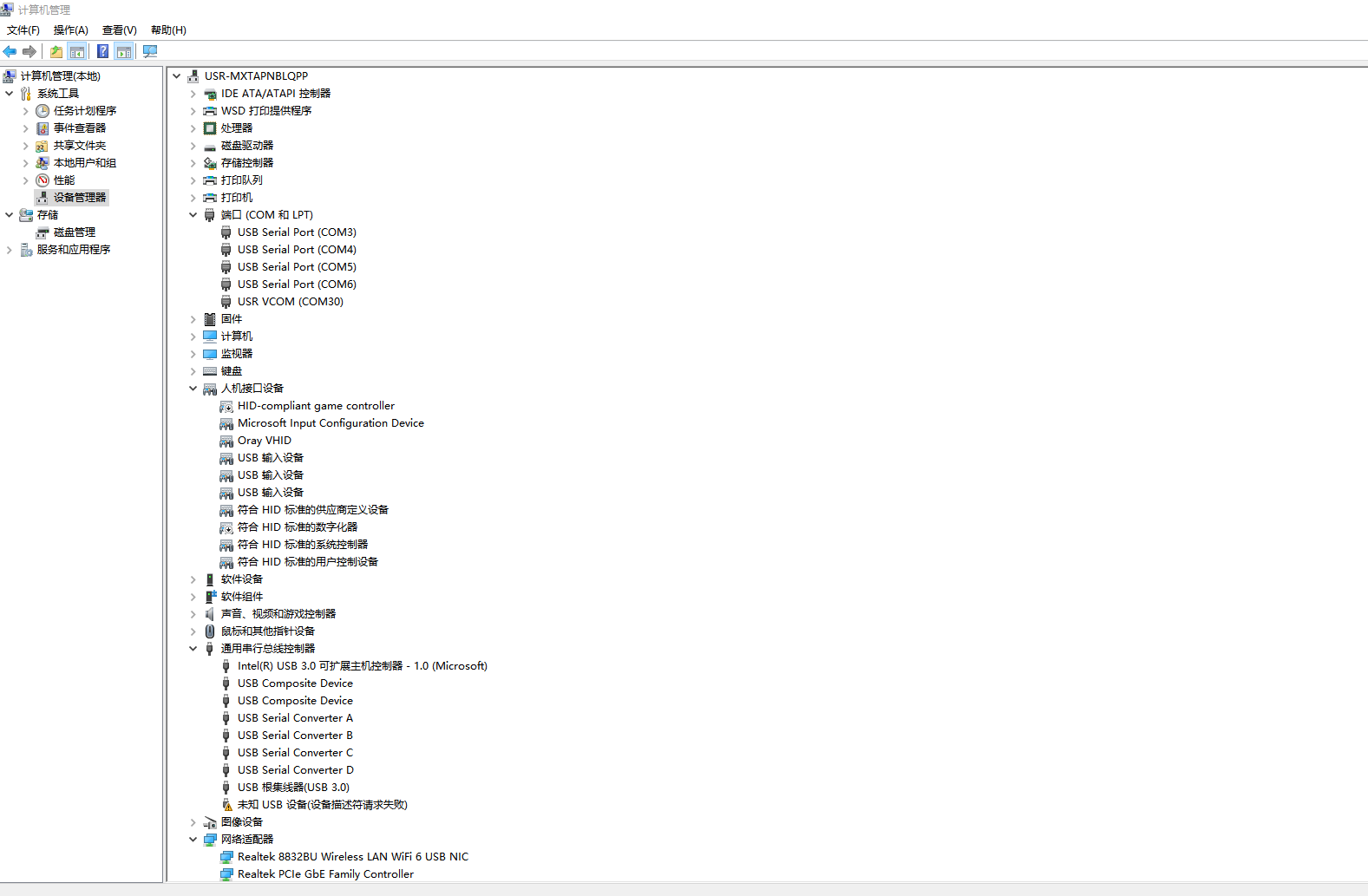

電腦鼠標點擊計算機管理,右擊,點開設備管理器,點擊端口,查看接USR-G780s的USB-RS485串口線COM口號COM10。
三、阿里云設置
1、登陸阿里云平臺,找到物聯網平臺,這里用的連接公共實例

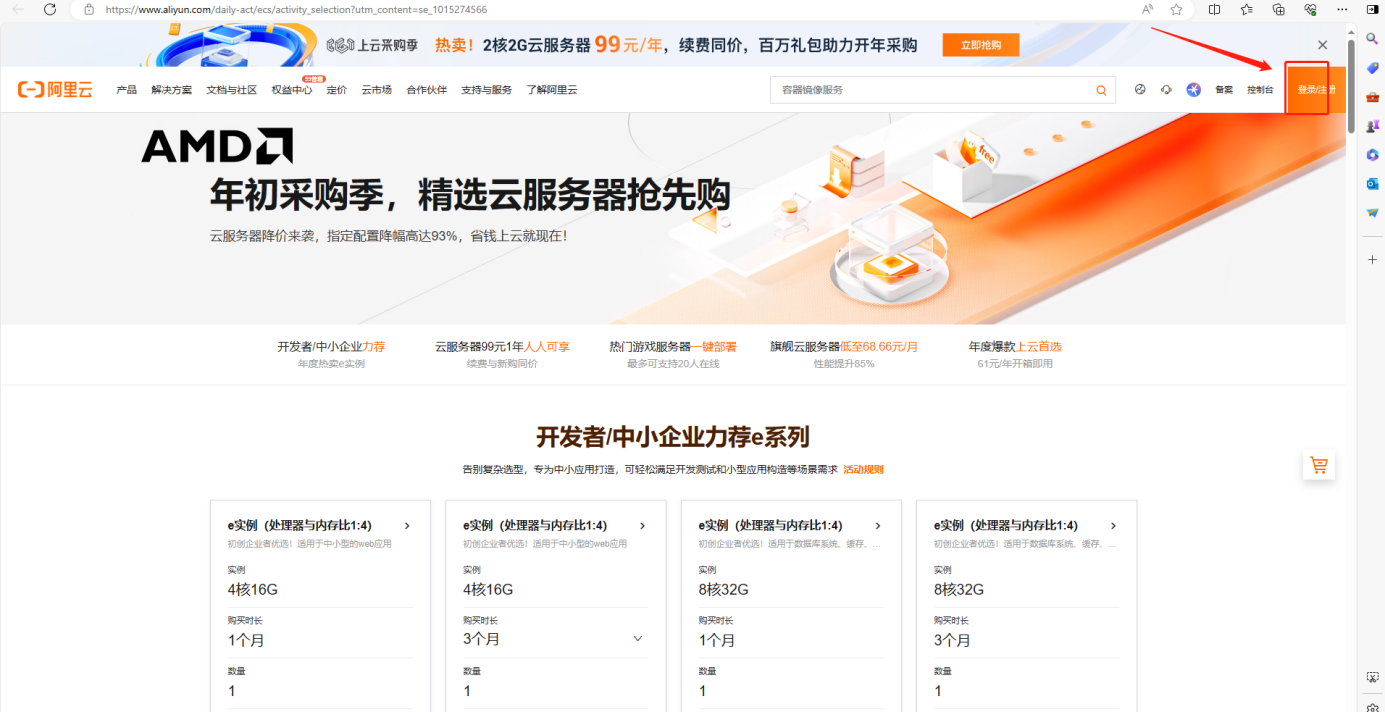

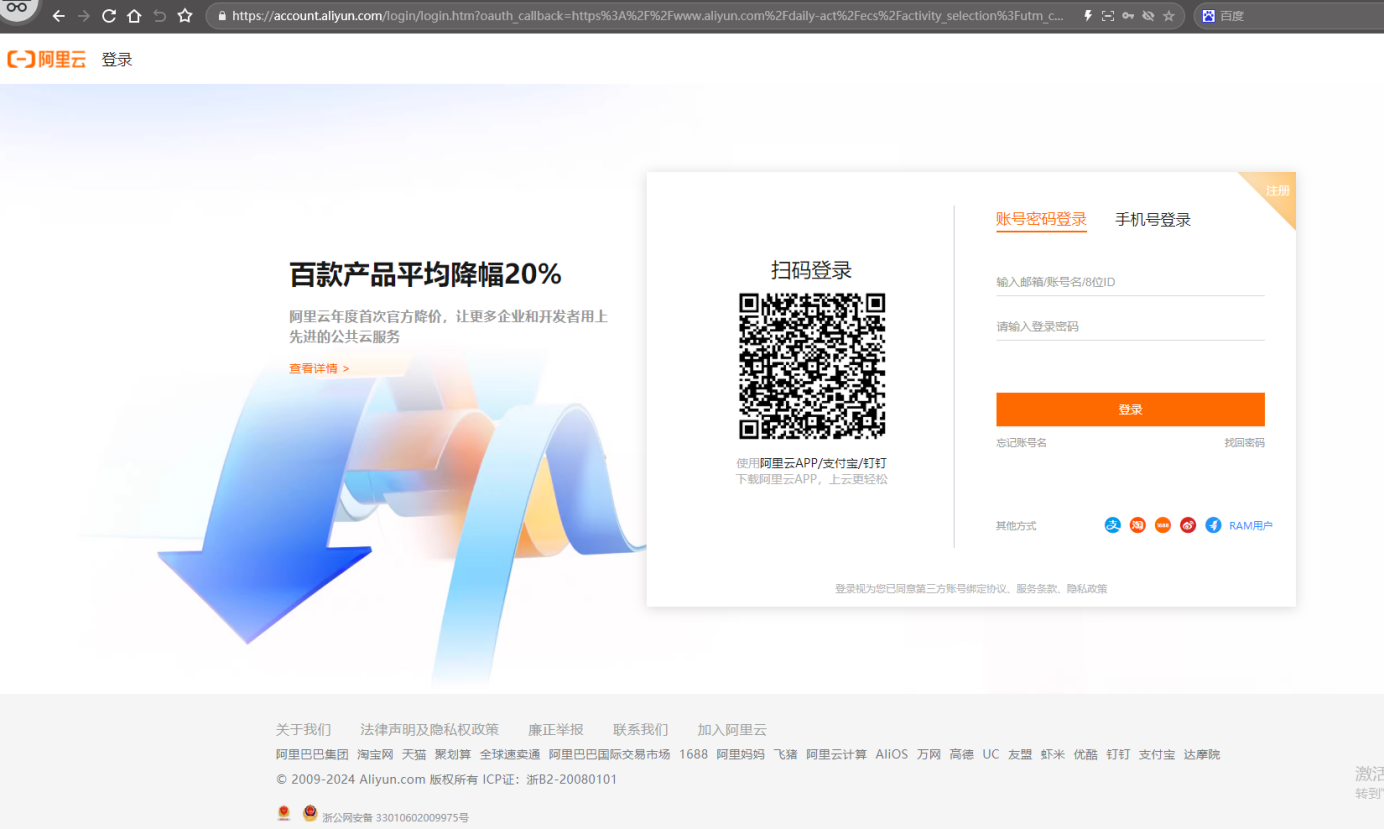

(1)登陸阿里云平臺

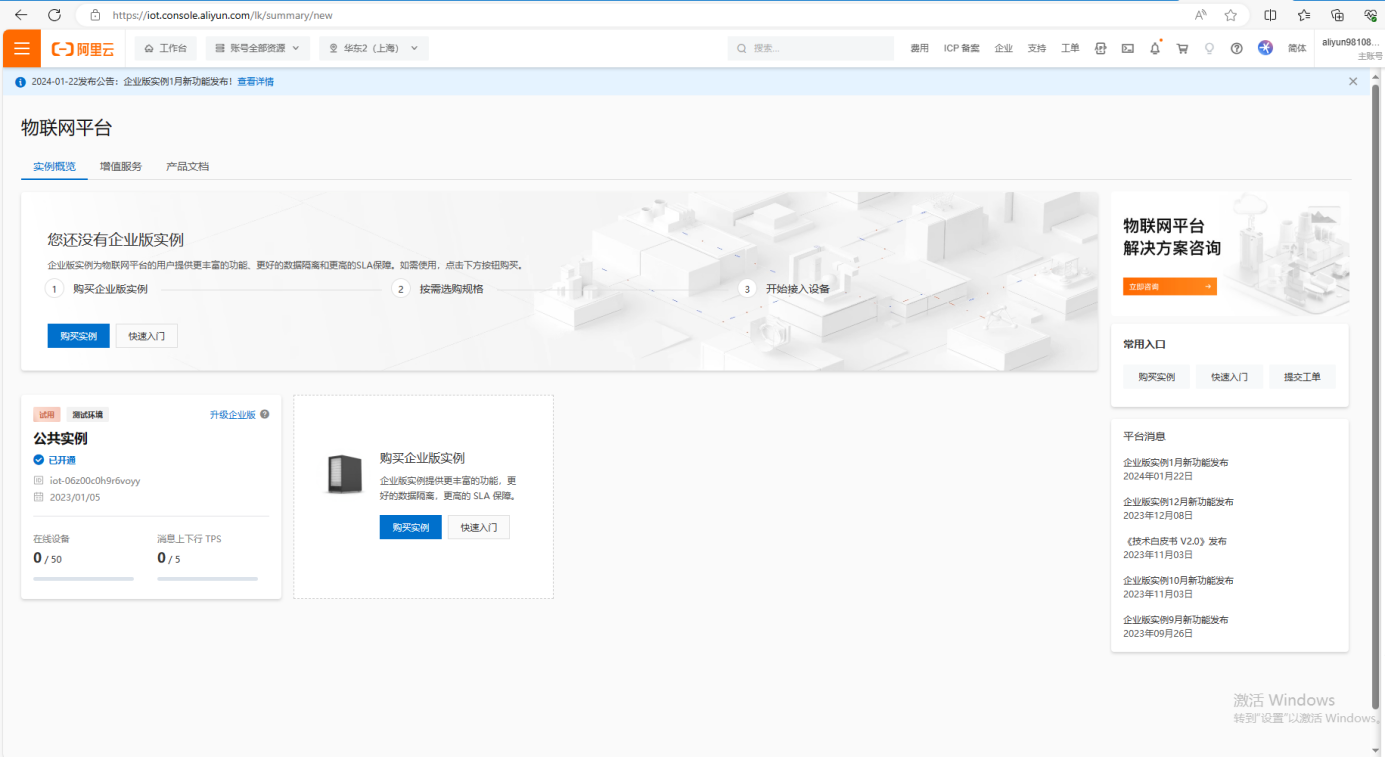

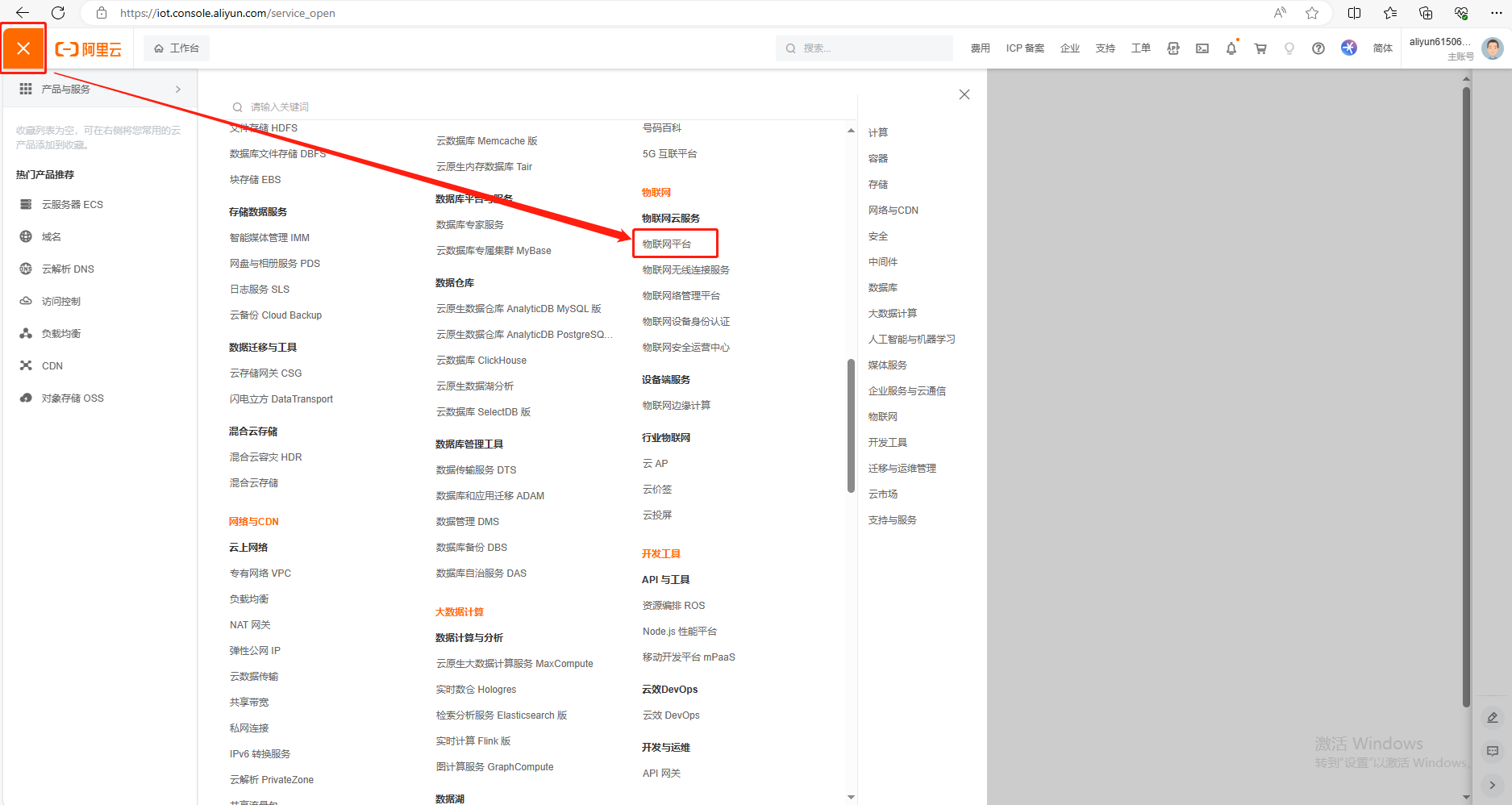

(2)找到物聯網平臺

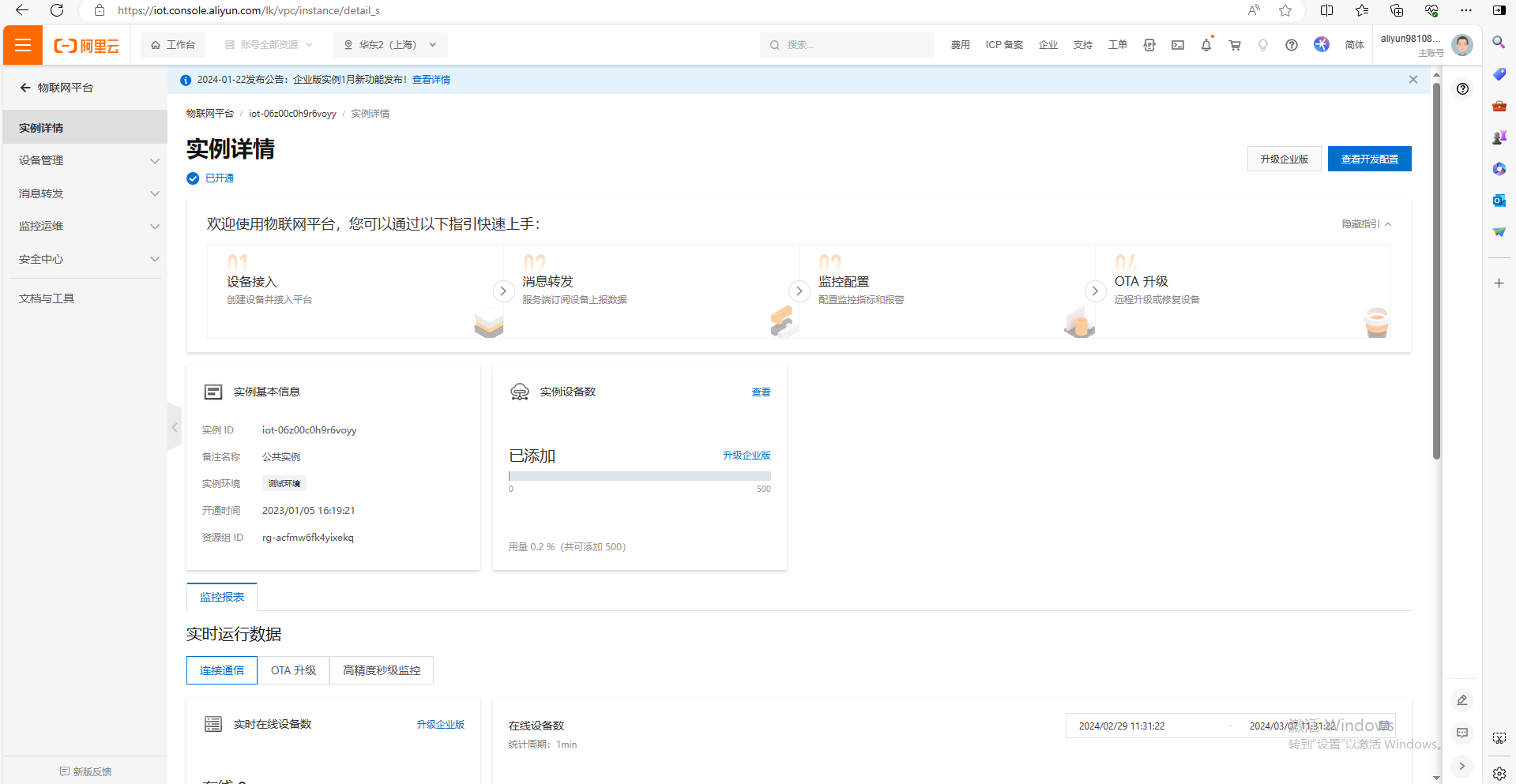

(3)開通連接公共實例
2、創建產品
(1)點擊產品,點擊創建產品

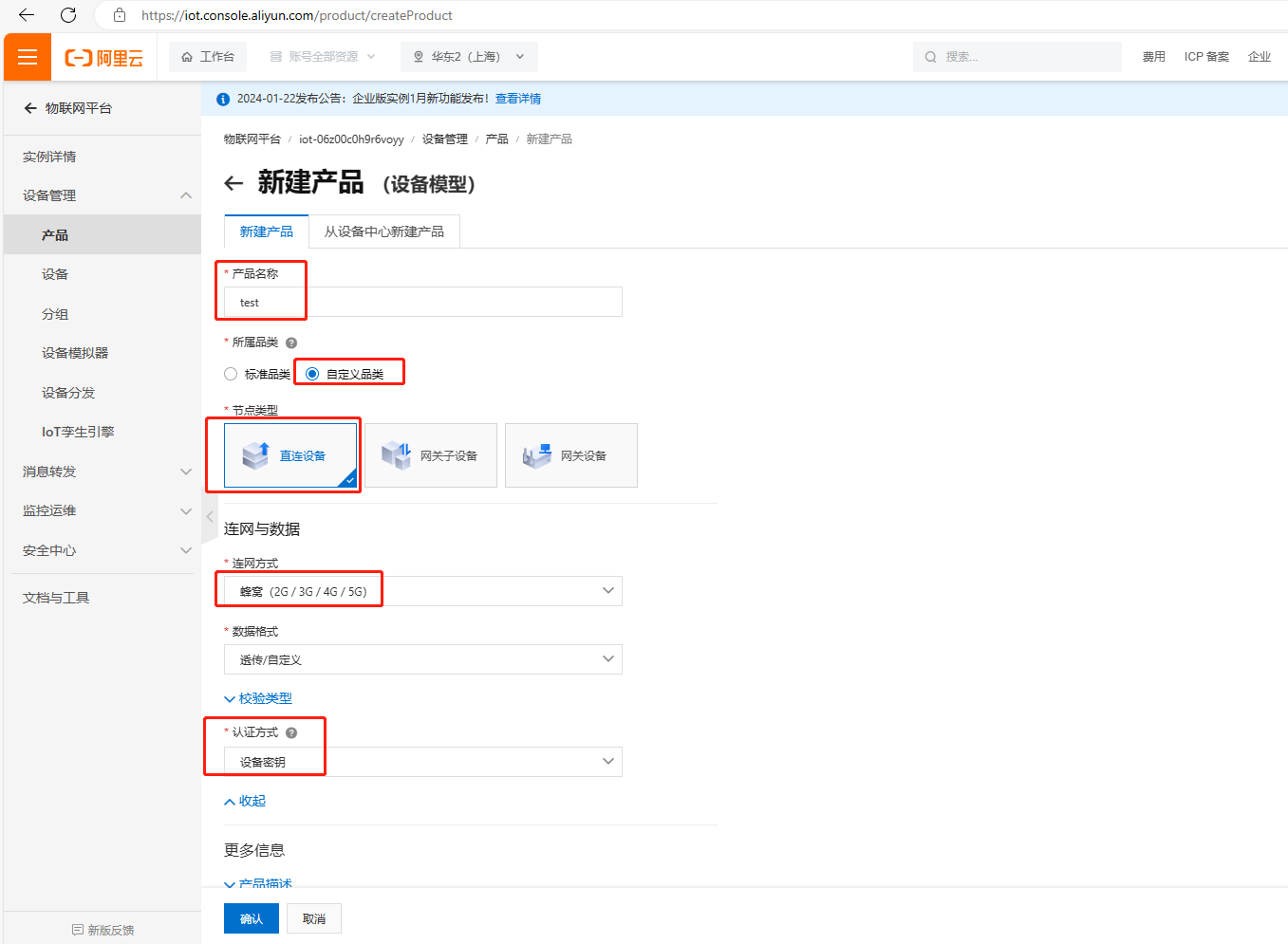

(2)新建產品信息,依次填寫:
產品名稱舉例test——所屬品類選擇自定義品類——節點類型選擇直連設備——聯網與數據聯網方式選擇蜂窩(2G/3G/4G/5G)——數據格式選擇透傳/自定義——認證方式選擇設備秘鑰——點擊確定,完成創建產品。
3、添加設備

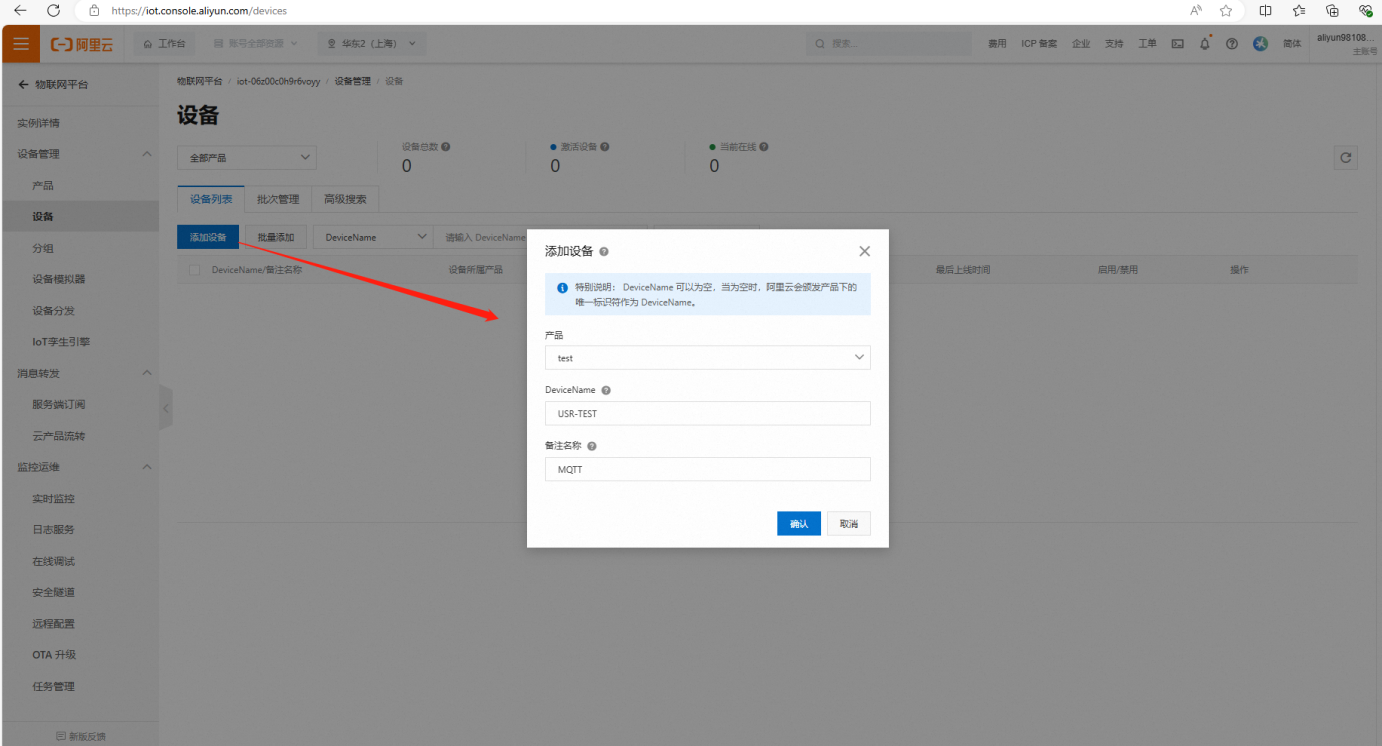

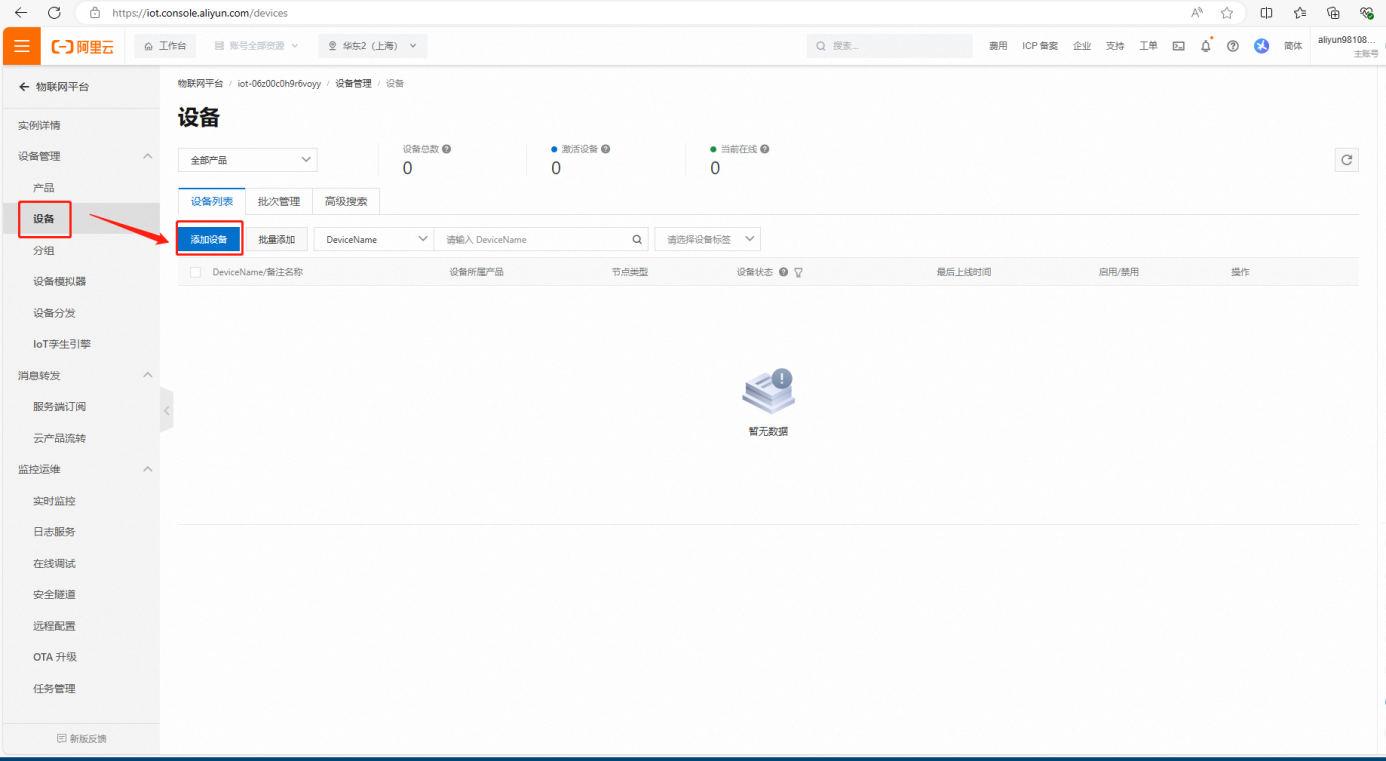

(1)產品創建成功后,添加設備。點擊設備,點擊添加設備,產品名舉例填test,DeviceName填USR-TEST,備注名稱填MQTT,點擊確認。

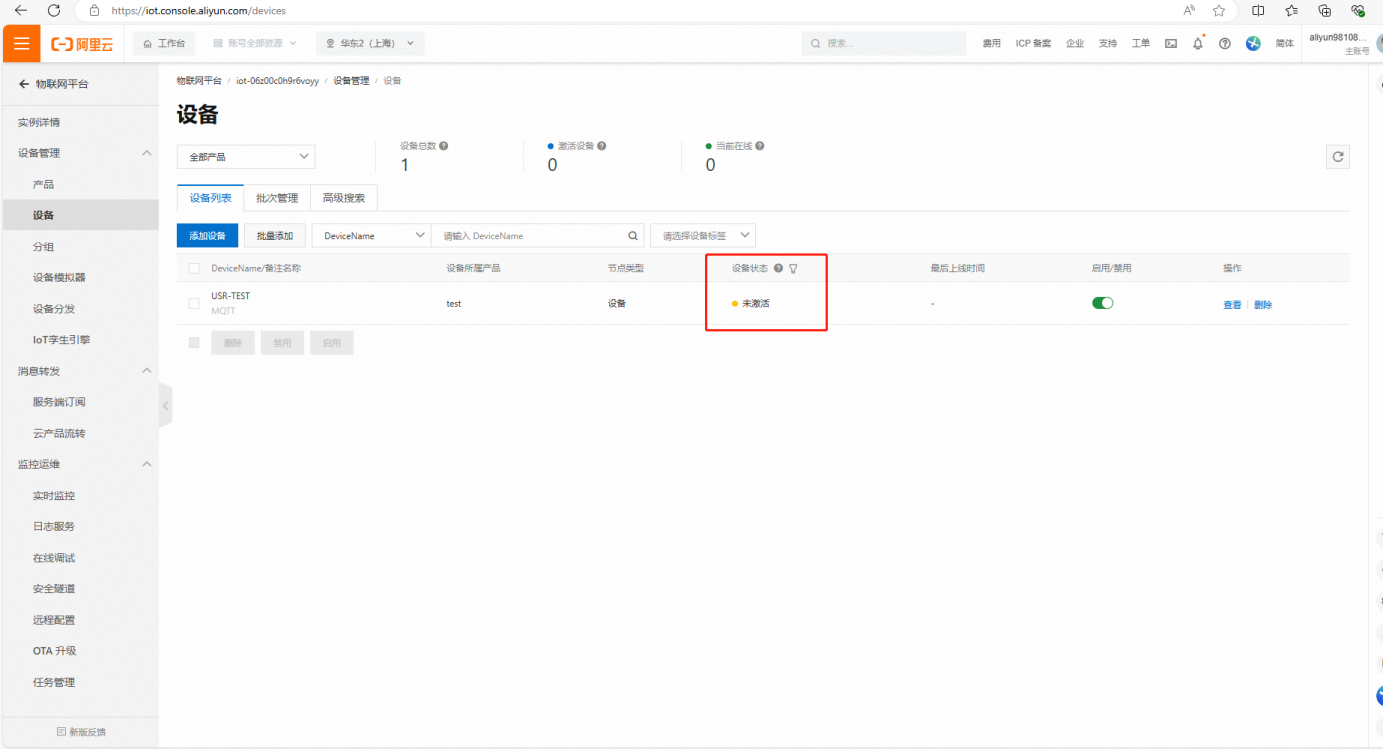

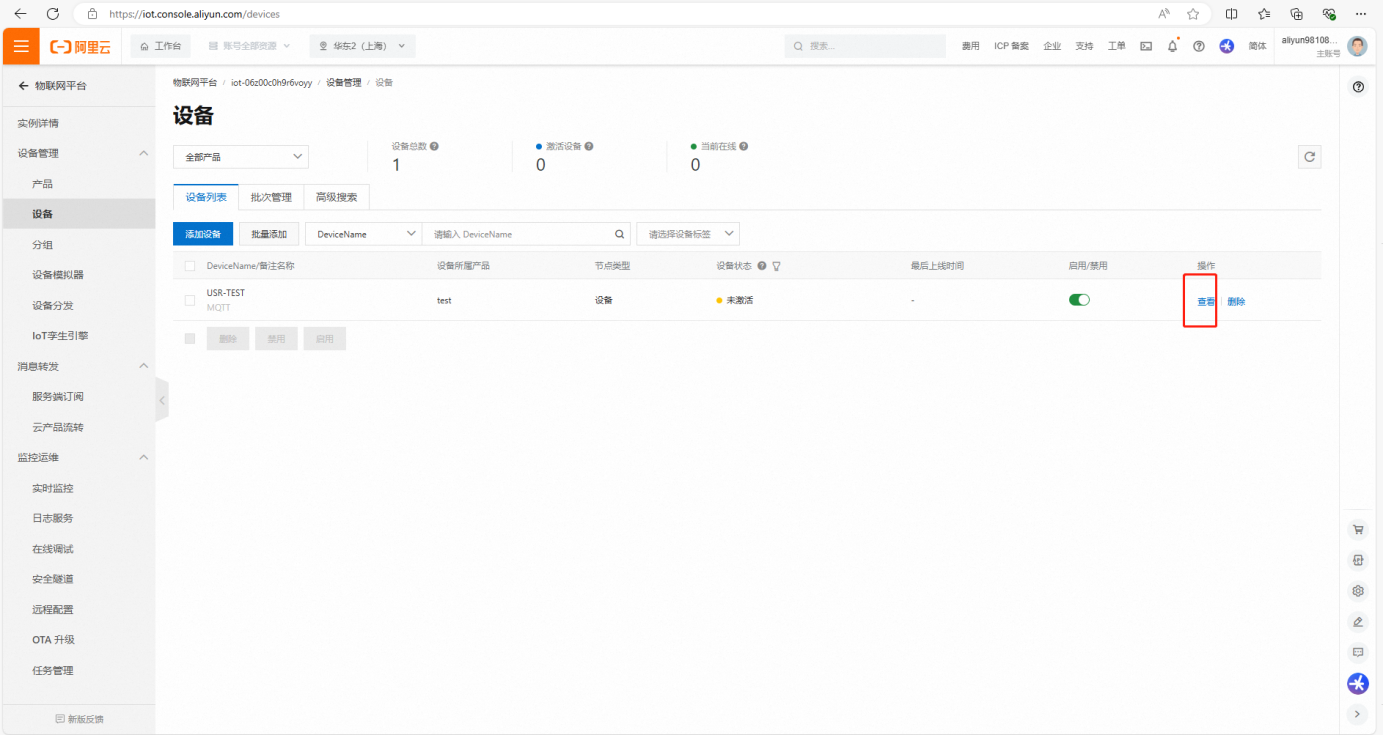

(2)添加完設備,如下圖展示,設備狀態是未激活,等設置完USR-G780s的MQTT連接阿里云參數之后,設備狀態才顯示在線。
4、查看設備證書內容

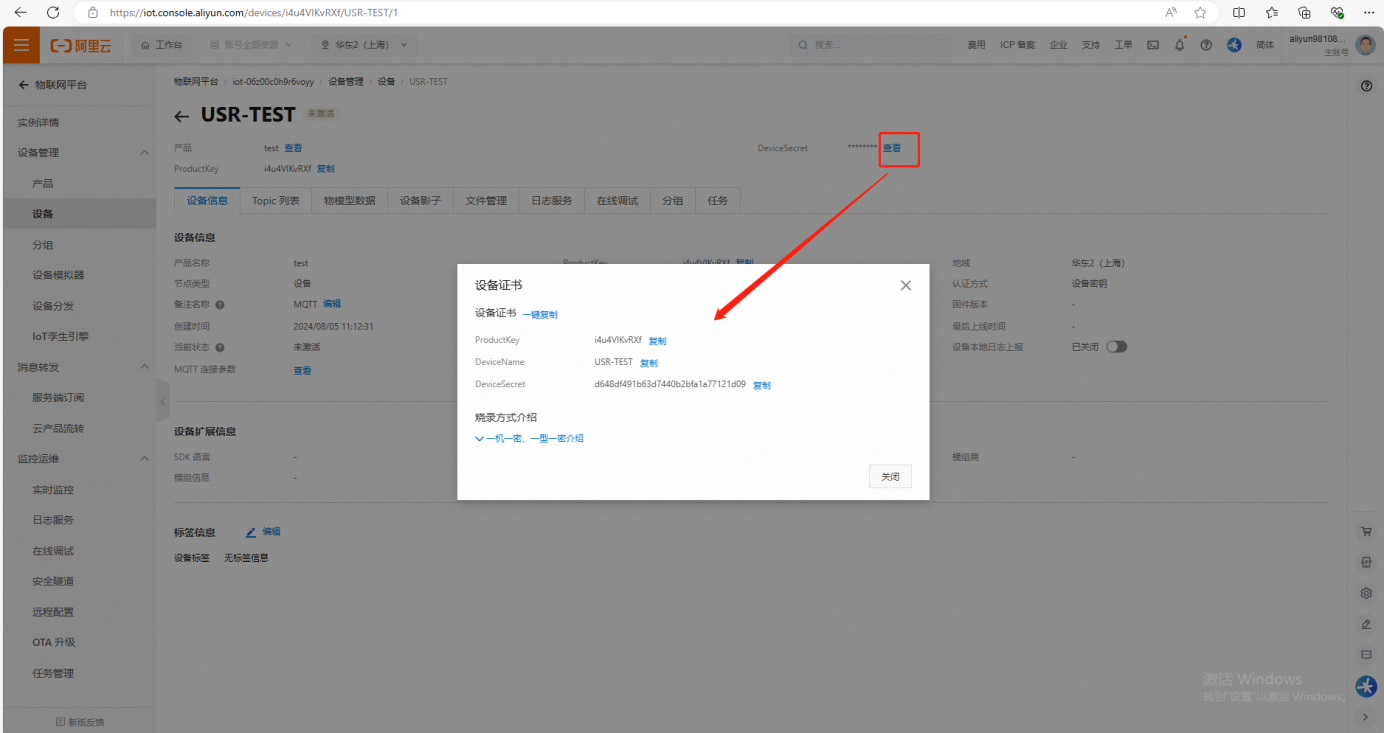

點擊設備,點擊查看,再點擊DeviceSecret后面的查看。
展示設備證書:
ProductKey: i4u4VIKvRXf
DeviceName: USR-TEST
DeviceSecret: d648df491b63d7440b2bfa1a77121d09
5、查看產品Topic

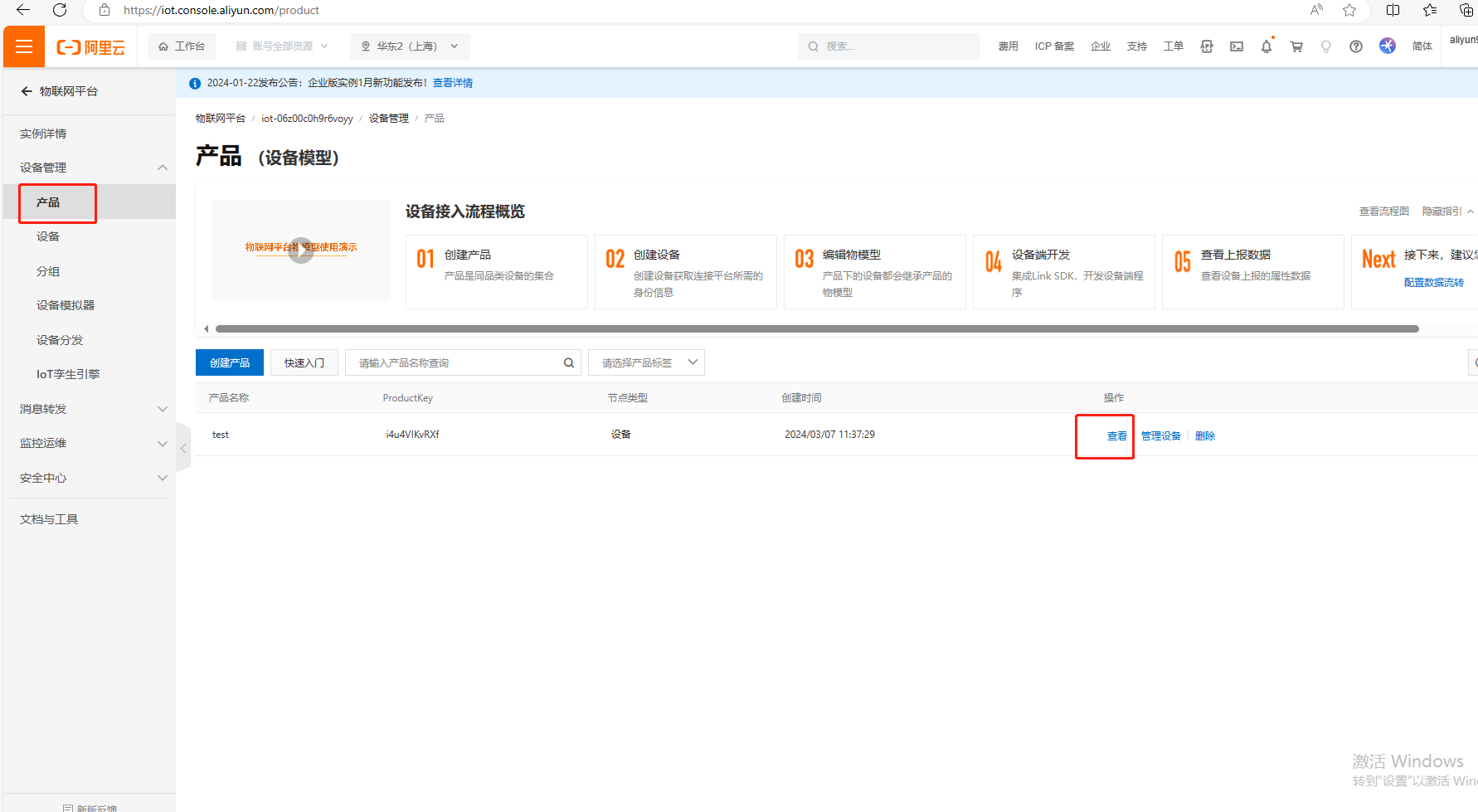

(1)點擊產品,點擊查看

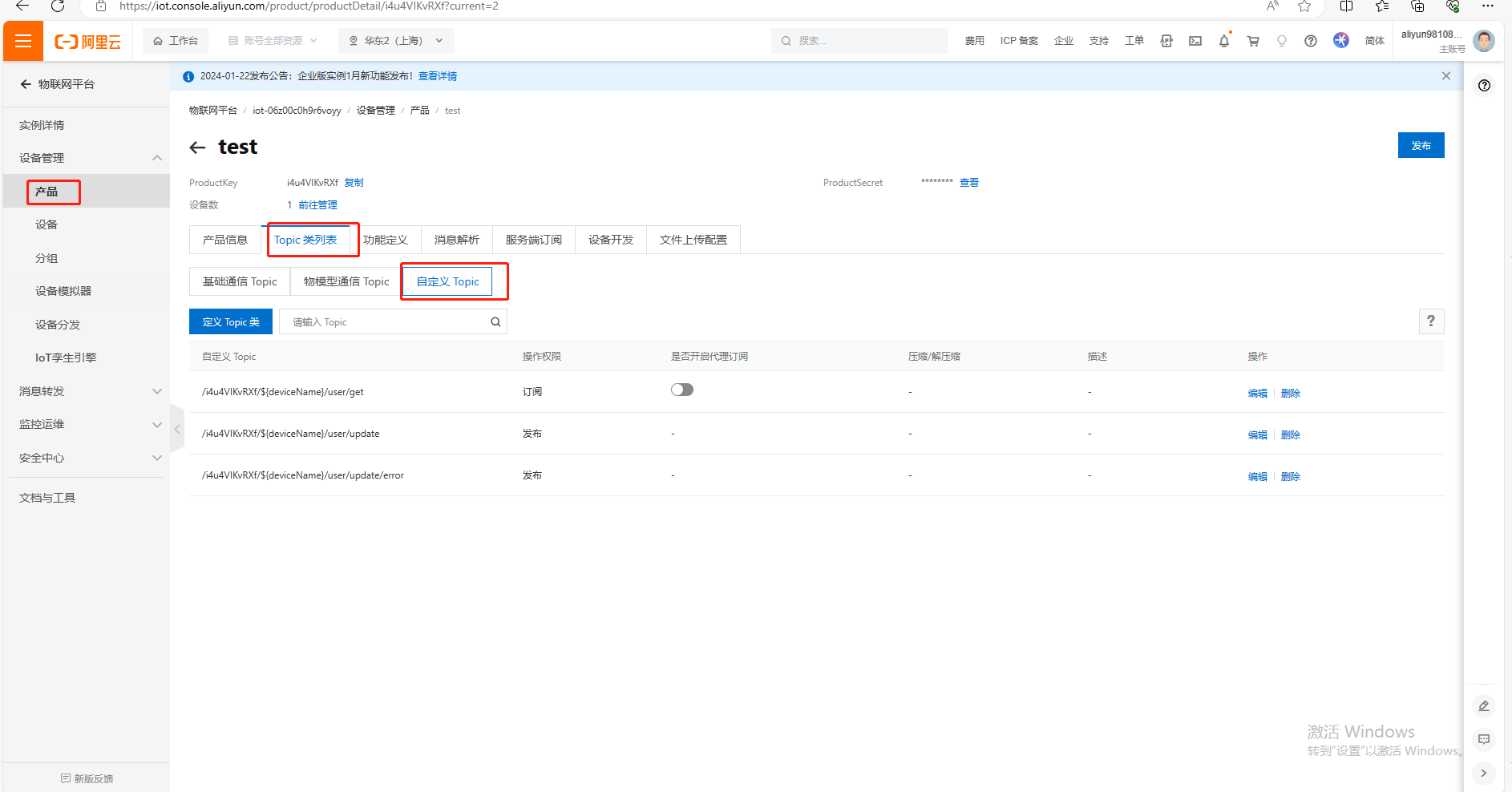

(2)點擊Topic類列表,點擊自定義Topic,找到訂閱和發布
設置USR-G780s的MQTT參數,需要按照以下方法設置訂閱和發布主題。
四、USR-G780s參數設置

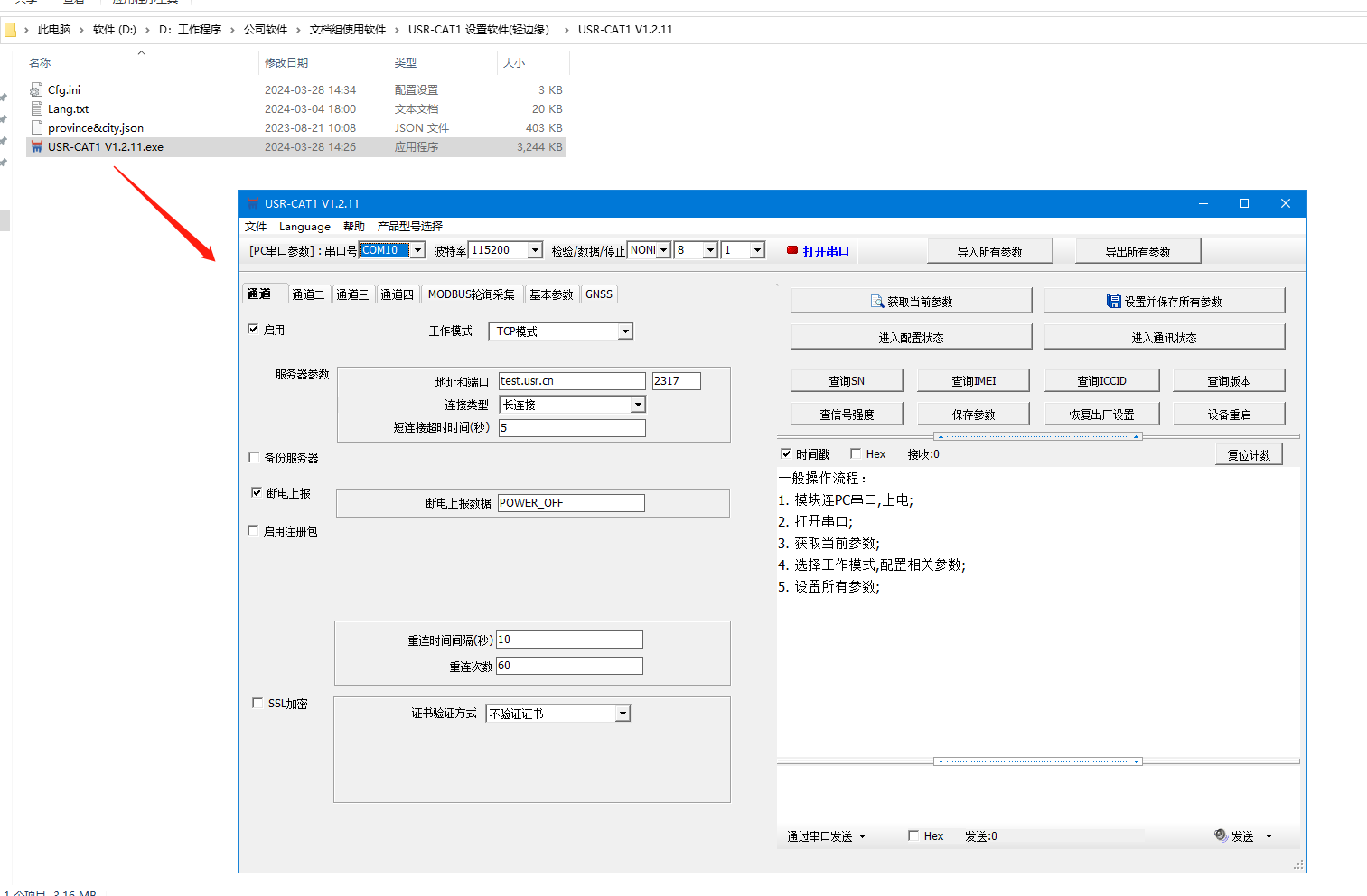

1、打開USR-G780s設置軟件

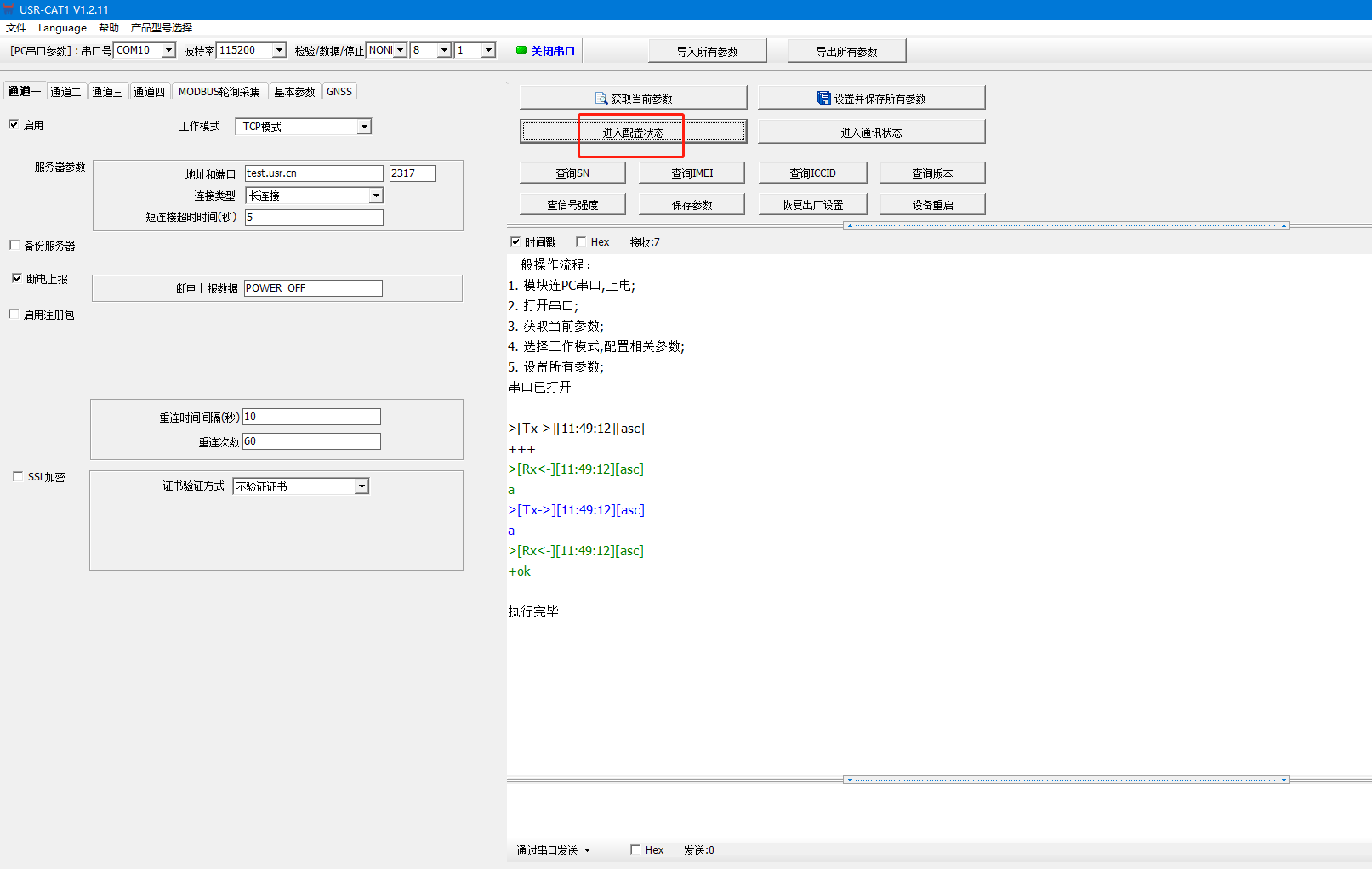

2、打開串口,點擊進入配置狀態

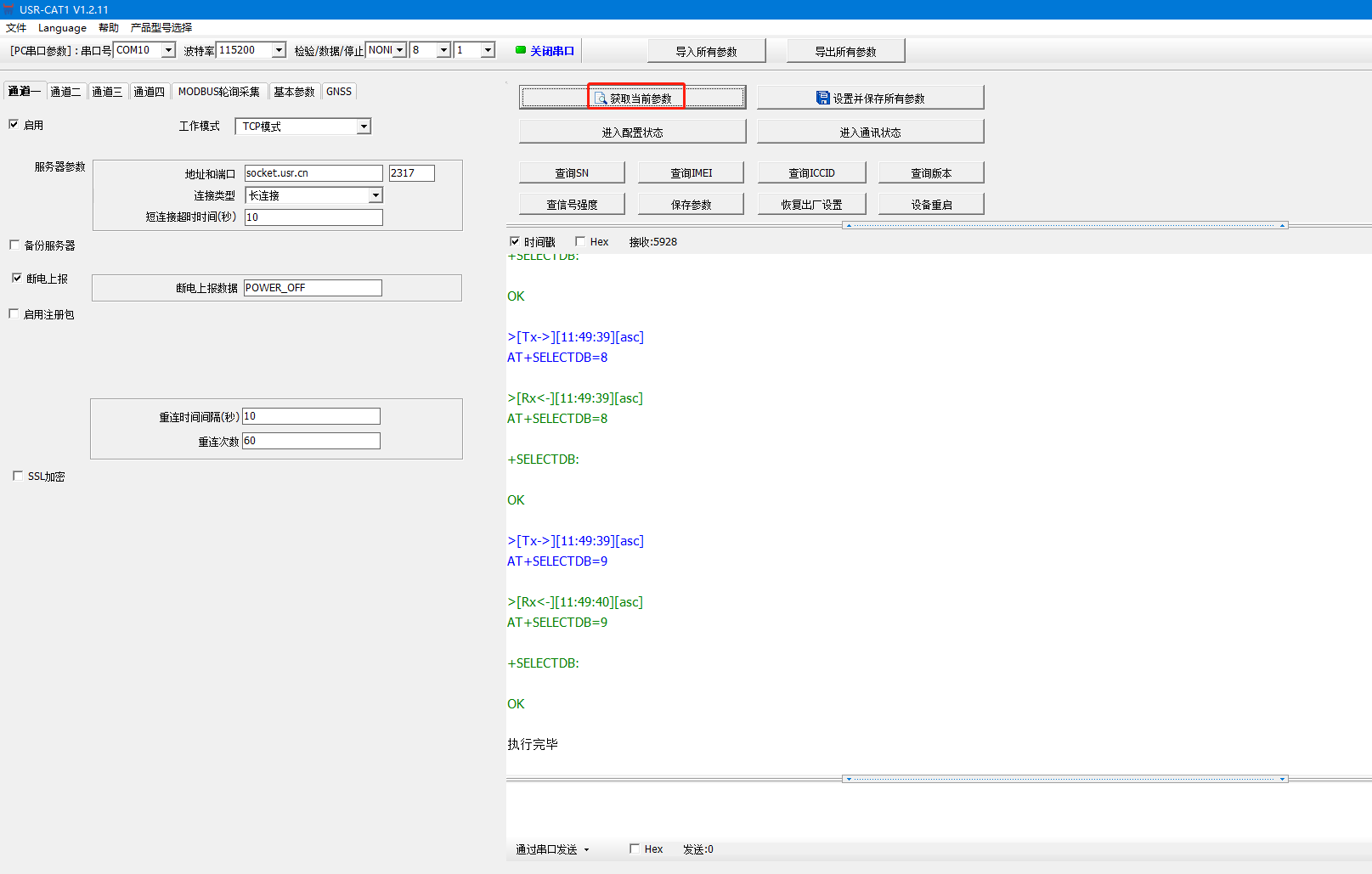

3、點擊獲取當前參數
4、設置MQTT模式參數

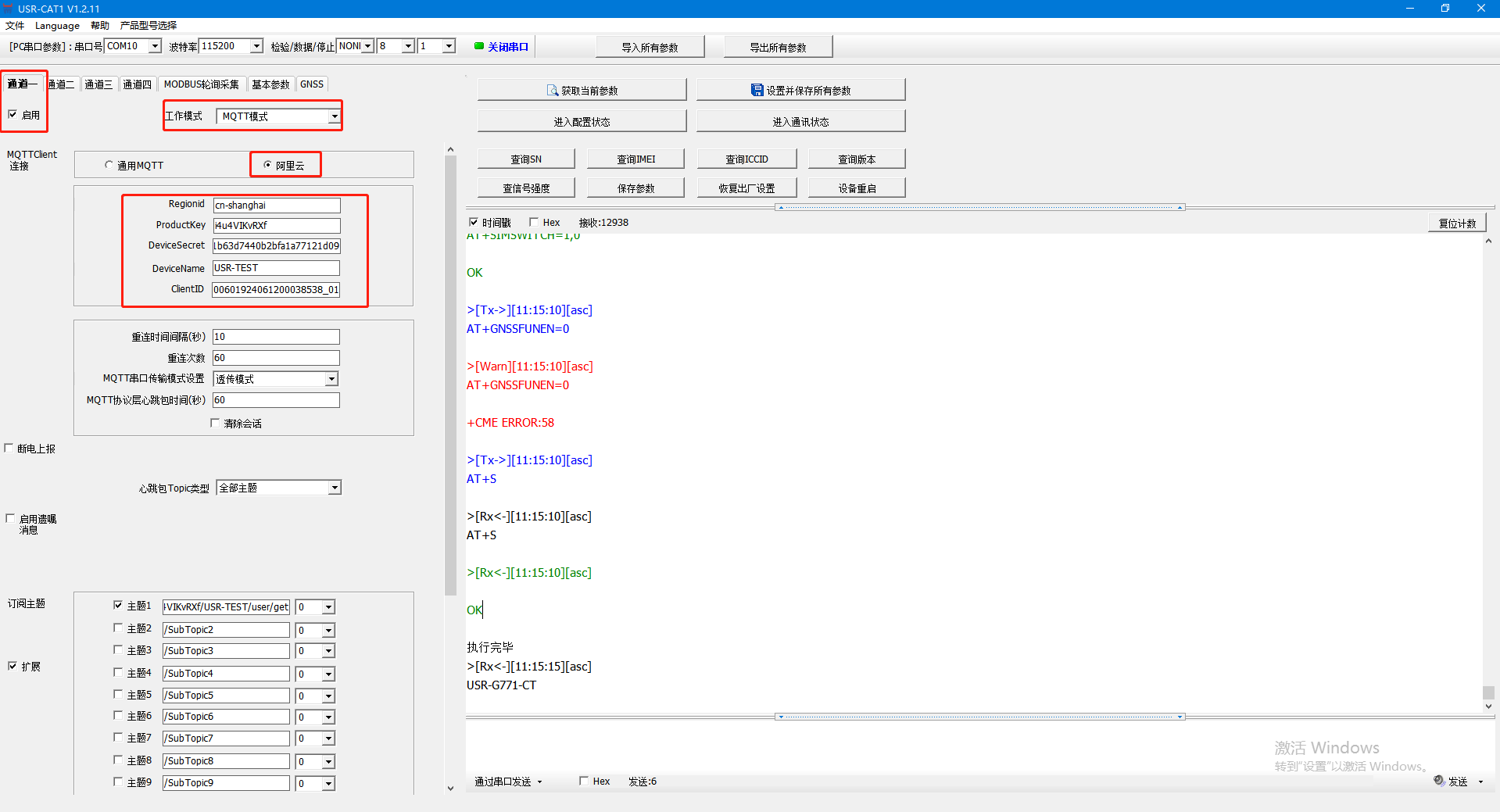

(1)打開通道一,勾選啟用,工作模式選擇MQTT模式,MQTTclient連接選擇阿里云
(2)設置設備證書信息
Regionid地域代碼填寫cn-shanghai
ProductKey產品密鑰填寫對應阿里云平臺設備的i4u4VIKvRXf
DeviceSecret設備密碼填寫對應阿里云平臺設備的d648df491b63d7440b2bfa1a77121d09
DeviceName設備名稱填寫對應阿里云平臺設備的USR-TEST
ClientID設備客戶端ID填寫和阿里云設備不一樣的ID
MQTT串口傳輸模式設置選擇透傳模式。

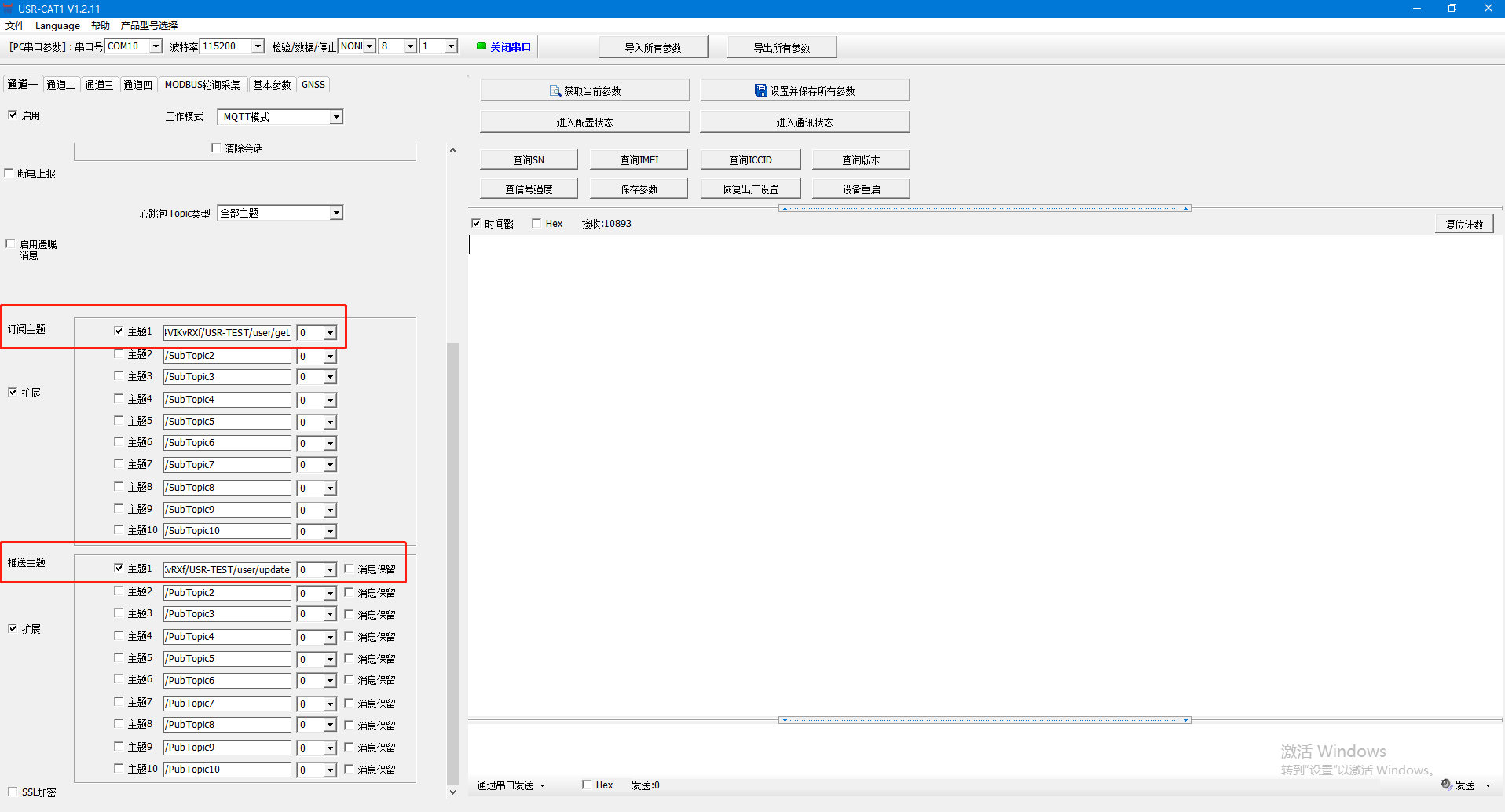

(3)設置訂閱主題和推送主題,點擊設置并保存所有參數

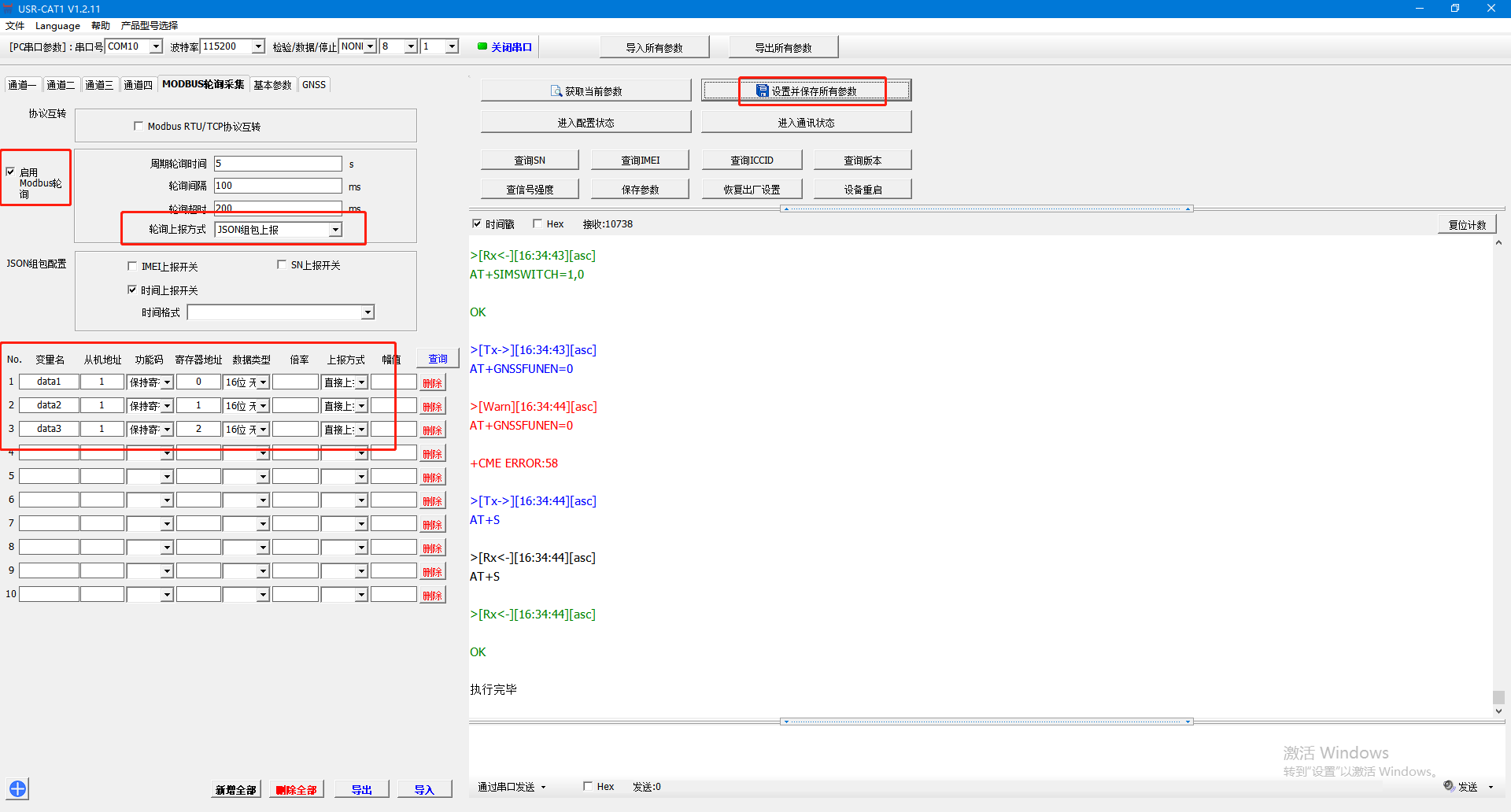

5、配置MODBUS輪詢采集參數
MODBUS輪詢采集:
啟動Modbus輪詢:勾選
輪詢上報方式:選擇JSON組包上報
Modbus輪詢采集點位配置界面:添加3個變量。
No1 變量名data1,從機地址1,功能碼(保持寄存器功能碼03),寄存器地址0,數據類型16位無符號,上報方式(直接上報)
No1 變量名data2,從機地址1,功能碼(保持寄存器功能碼03),寄存器地址1,數據類型16位無符號,上報方式(直接上報)
No1 變量名data1,從機地址1,功能碼(保持寄存器功能碼03),寄存器地址2,數據類型16位無符號,上報方式(直接上報)
備注:
(1)這里添加的從機寄存器地址和變量,需要和MODBUS SLAVE模擬的串口從機寄存器地址和變量保持一致。
(2)使用JSON下發命令,里面的變量名需要和這里的變量名一一對應。
6、點擊設置并保存所有參數
五、MQTT連接阿里云功能調試

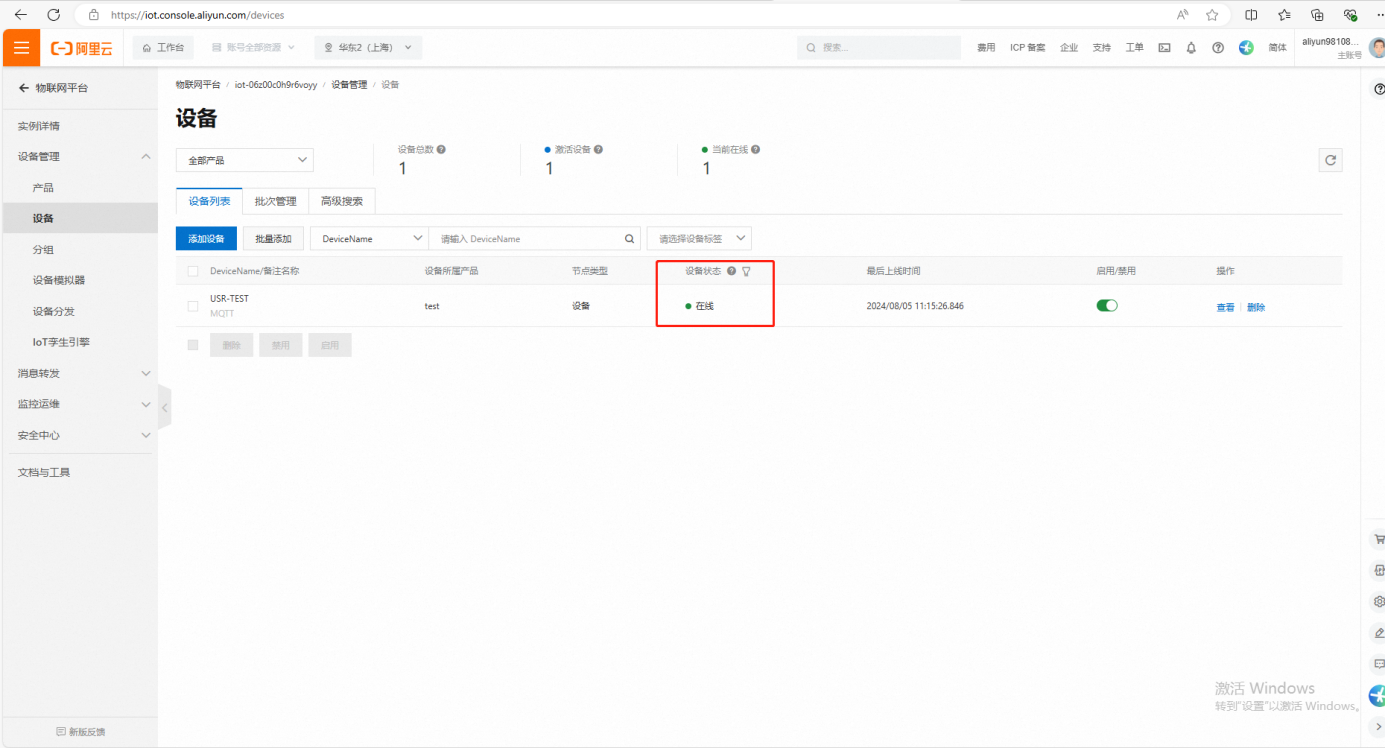

1、查看阿里云設備狀態在線
USR-G780s 設置完MQTT連接阿里云參數,聯網正常,在阿里云平臺可以看到設備狀態是在線。
2、MODBUS SLAVE軟件設置

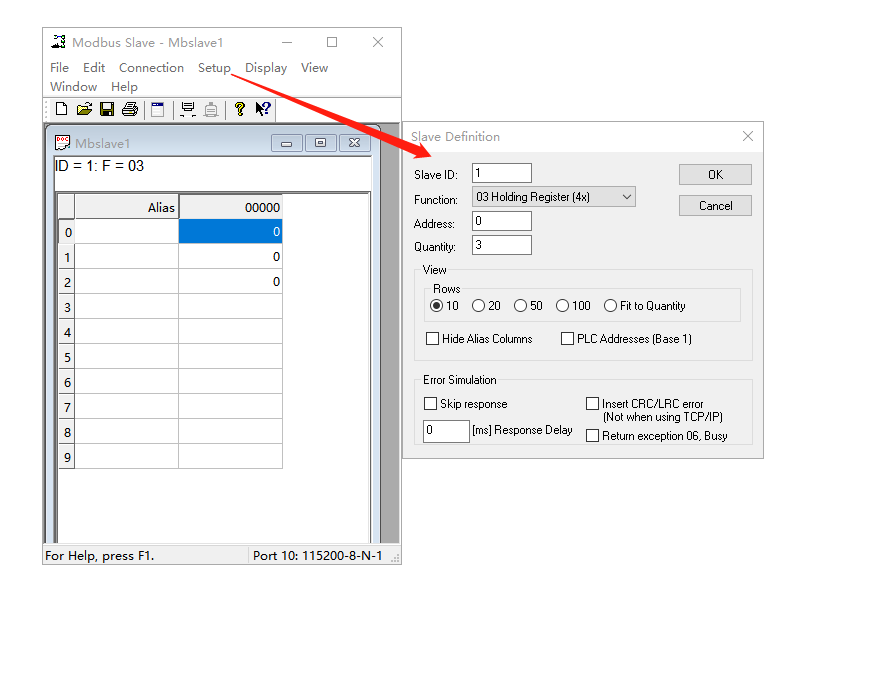

(1)點擊Setup,Slave ID從機地址用1,F(xiàn)unction功能碼用03,Address寄存器起始地址用0,Quantity寄存器地址數量用3。
就是模擬從機地址1,采集3個寄存器地址0、地址1、地址2的數據。

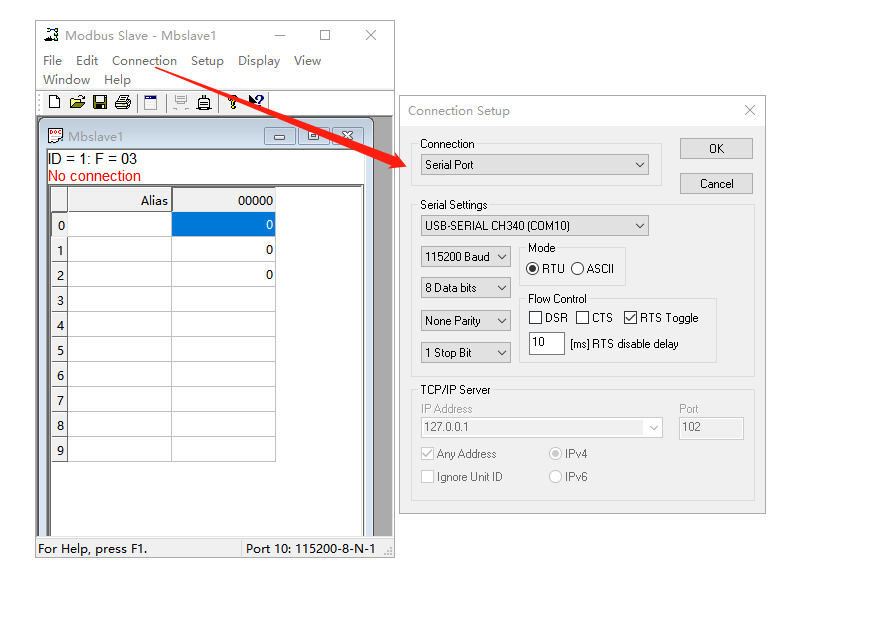

(2)點擊Connection,選擇串口,對應USR-G780s所接USB-RS485串口線的COM口號,串口參數和USR-G780s串口參數保持一致。 Mode選擇RTU,模擬MODBUS RTU協議串口。
(3)寄存器地址0填數據10,寄存器地址1填數據20,寄存器地址3填數據30。
2、Json組包上報測試

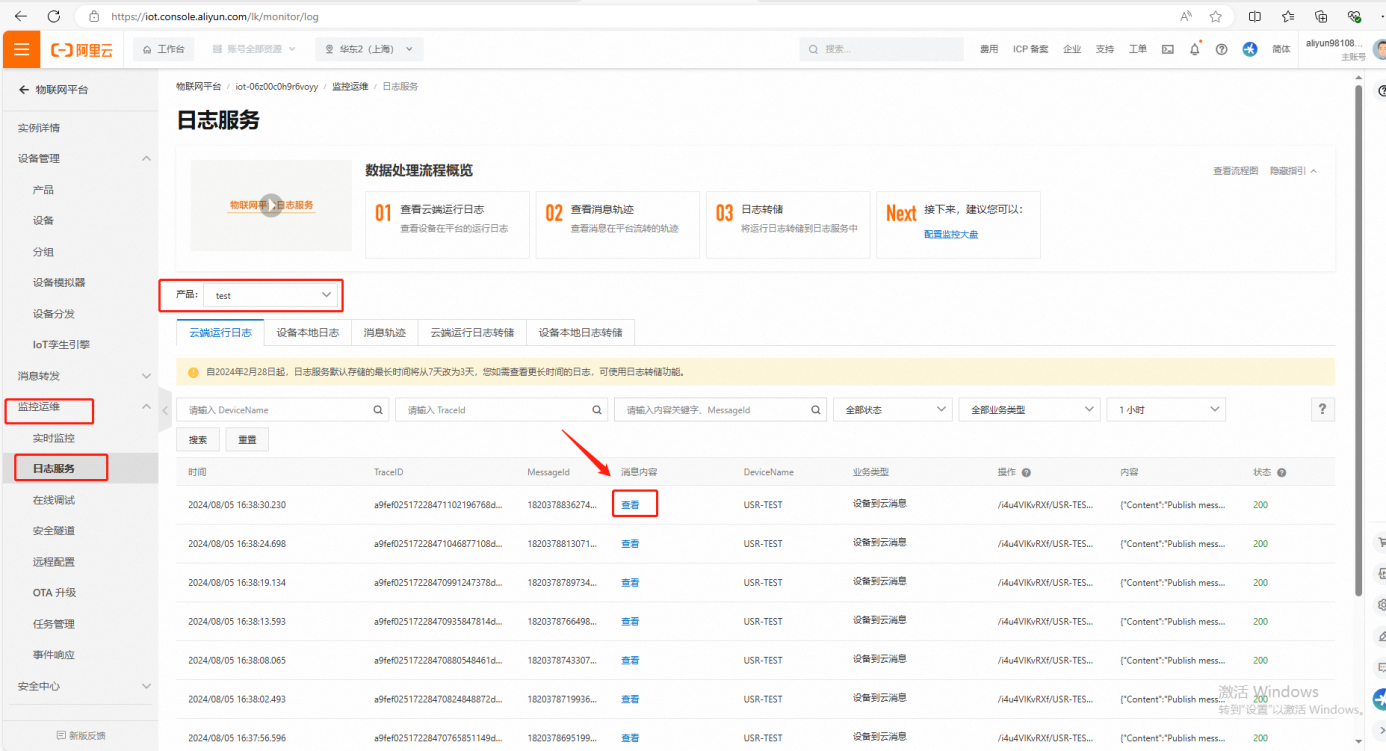

(1)點擊監控運維,點擊日志服務,選擇產品test,點擊查看

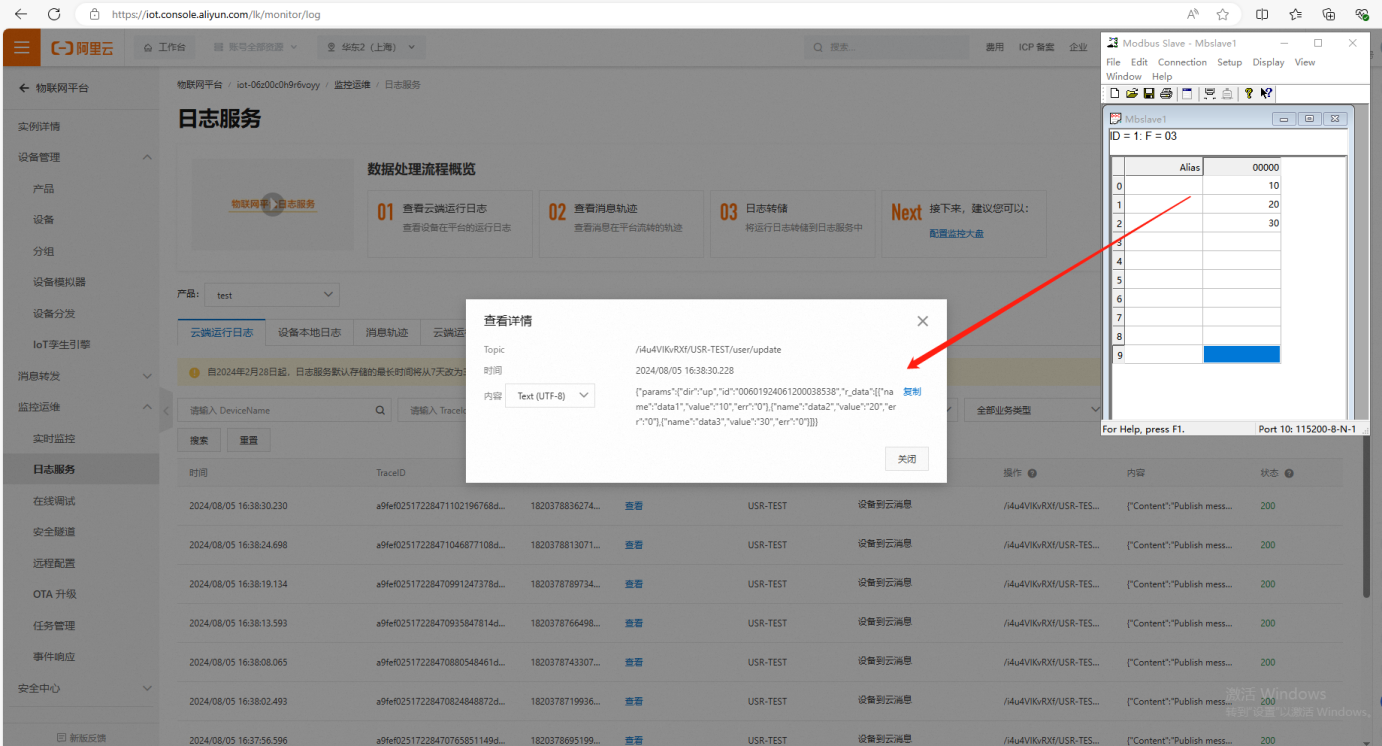

(2)USR-G780s在阿里云平臺可以通過日志服務,點擊查看,看到USR-G780s串口接的從機寄存器地址數據發到阿里云,按照Json格式上報。
采集寄存器地址0數據10,寄存器地址1數據20,寄存器地址2數據30。
{"params":{"dir":"up","id":"00601924061200038538","r_data":[{"name":"data1","value":"10","err":"0"},{"name":"data2","value":"20","err":"0"},{"name":"data3","value":"30","err":"0"}]}}
3、Json命令下發寫寄存器數據
阿里云可以往聯網模塊,發送命令來實現交互,例如往從機寫數據??梢钥吹絪lave從機收到指令進行了回復,同時參數發生了改變。
(1)Json下發命令如下,去修改從機1,寄存器地址0的數據更新100,寄存器地址1的數據更新200,寄存器地址3的數據更新300。
{
"rw_prot": {
"Ver": "1.0.1",
"dir": "down",
"id": "02500524060700013275",
"r_data": [{
"name": "data1"
},
{
"name": "data2"
},
{
"name": "data3"
} ] ,
"w_data": [{
"name": "data1",
"value": "100"
},
{
"name": "data2",
"value": "200"
},
{
"name": "data3",
"value": "300"
} ]
}
}

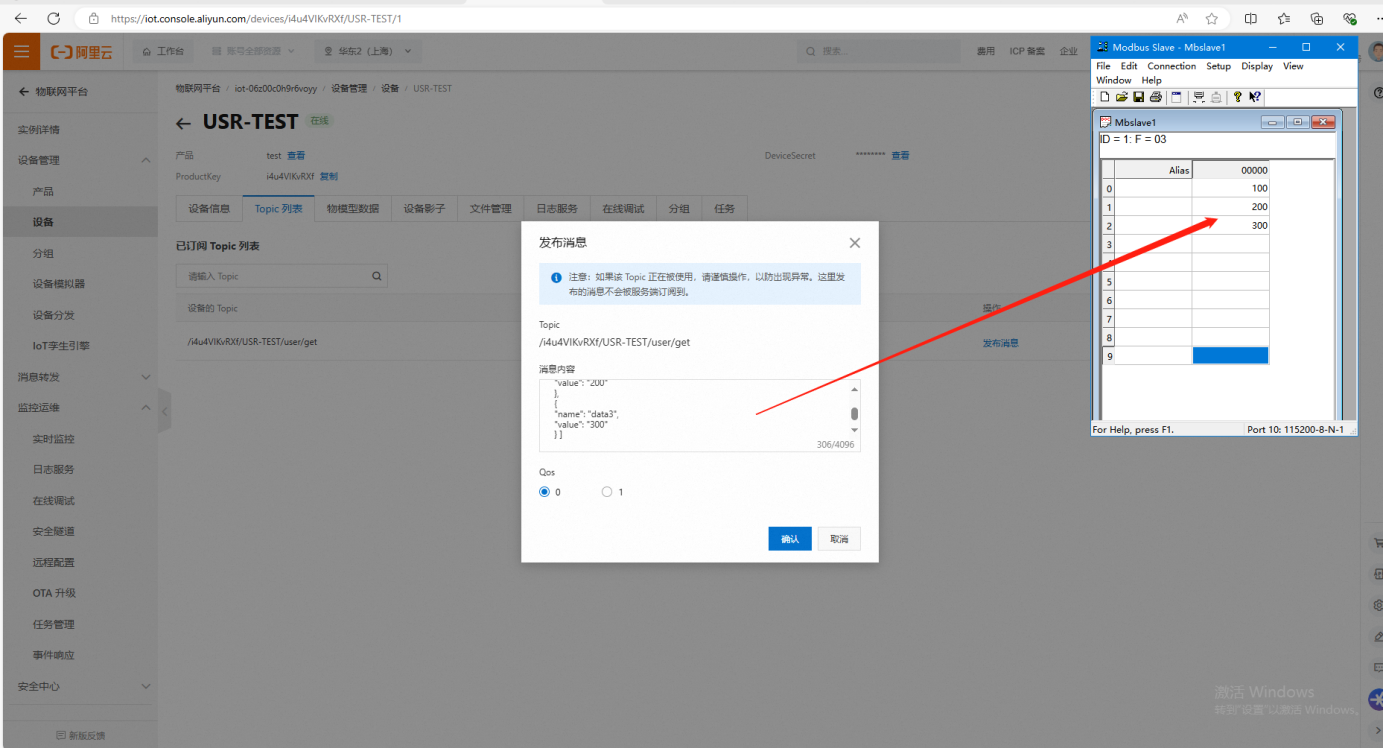

(2)阿里云發布消息,發送框輸入Json下發命令,點擊發送給USR-G780s串口,往從機寫數據??梢钥吹絪lave從機收到指令進行了回復,同時參數發生了改變。寄存器地址0寫數據100,寄存器地址1寫數據200,寄存器地址2寫數據300。

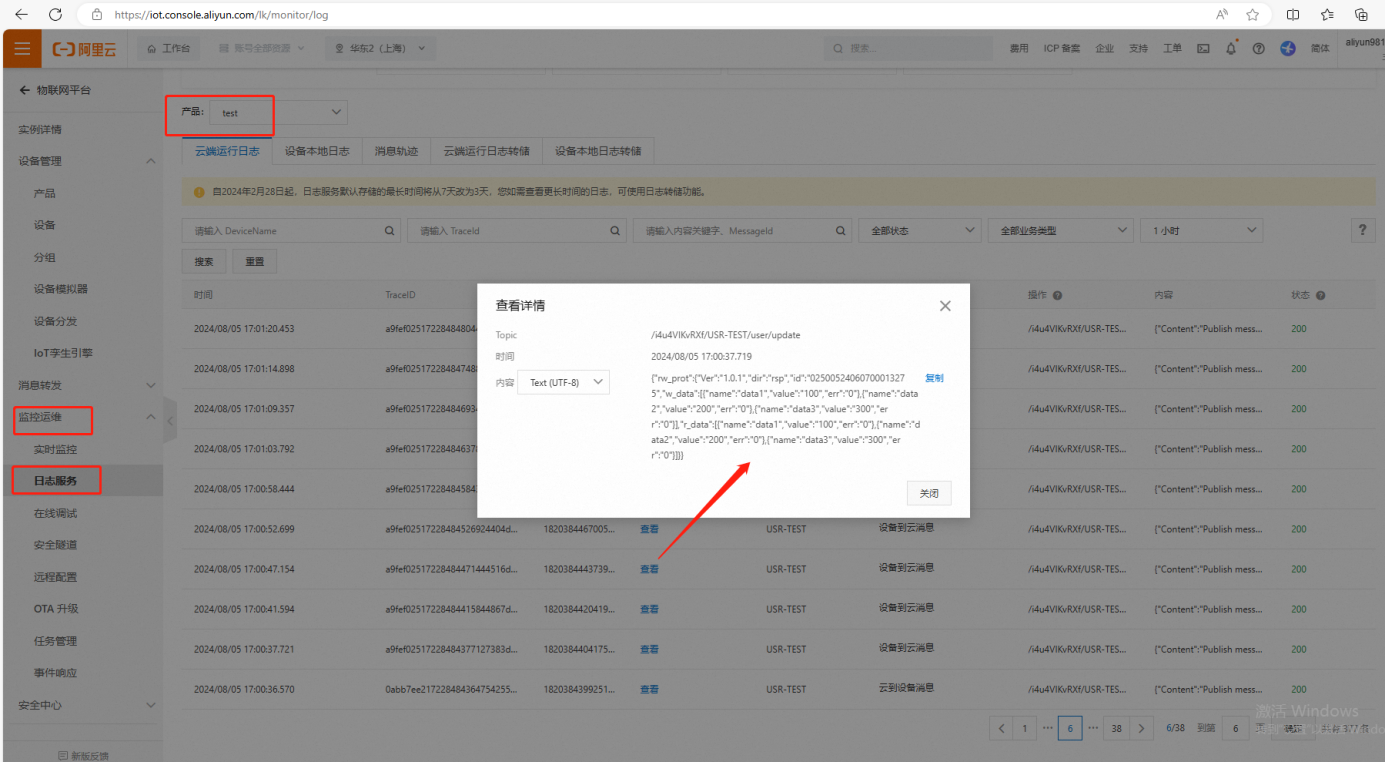

(3)阿里云收到回復,點擊監控運維,點擊日志服務,選擇產品test,點擊查看
{"rw_prot":{"Ver":"1.0.1","dir":"rsp","id":"02500524060700013275","w_data":[{"name":"data1","value":"100","err":"0"},{"name":"data2","value":"200","err":"0"},{"name":"data3","value":"300","err":"0"}],"r_data":[{"name":"data1","value":"100","err":"0"},{"name":"data2","value":"200","err":"0"},{"name":"data3","value":"300","err":"0"}]}}
編寫人:金志方 編寫日期:2024-08-06
審核人:金志方 審核日期:2024-08-06
訂正版本:V1.0 訂正內容:初稿
