USR-G771（輕邊緣）連接阿里云Json組包上報示例
備注：連接阿里云，需要USR-G771聯網。
一、資料下載
USR-G771資料：http://imbacareer.com.cn/Product/296.html
USR-G771 設置軟件下載連接：http://imbacareer.com.cn/Download/1438.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html
阿里云地址https://www.aliyun.com/daily-act/ecs/activity_selection?utm_content=se_1015274566&accounttraceid=3286d10b24cb457ab8ef09a789aeff03mqxd
二、硬件連接
1、所需物品
USR-G771 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-G771 的485串口接USB-RS485串口線到電腦USB口。接好4G天線，然后產品接12V電源適配器上電。

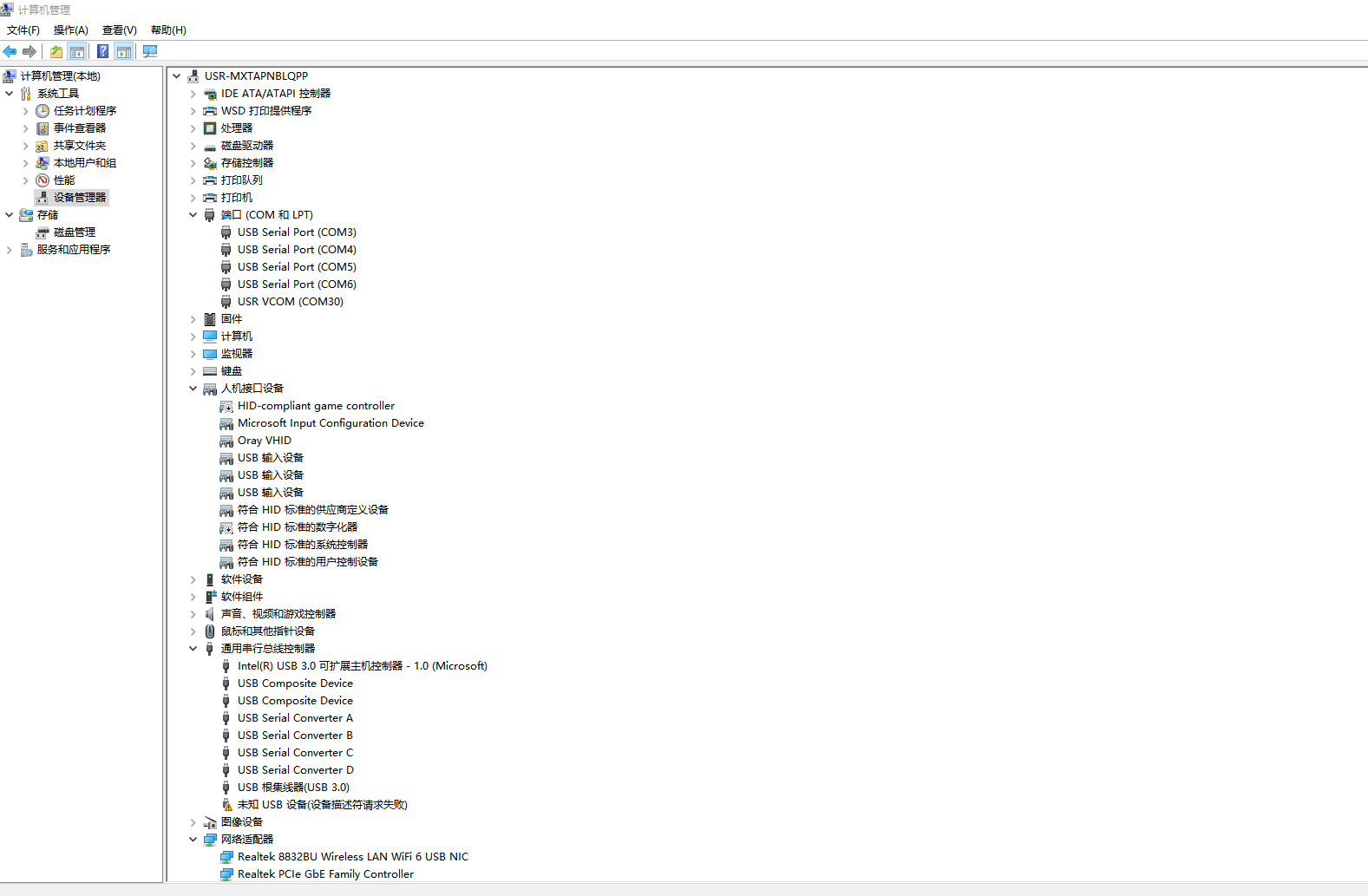

3、查看端口號
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G771的USB-RS485串口線COM口號COM10。
三、阿里云設置
1、登陸阿里云平臺，找到物聯網平臺，這里用的連接公共實例

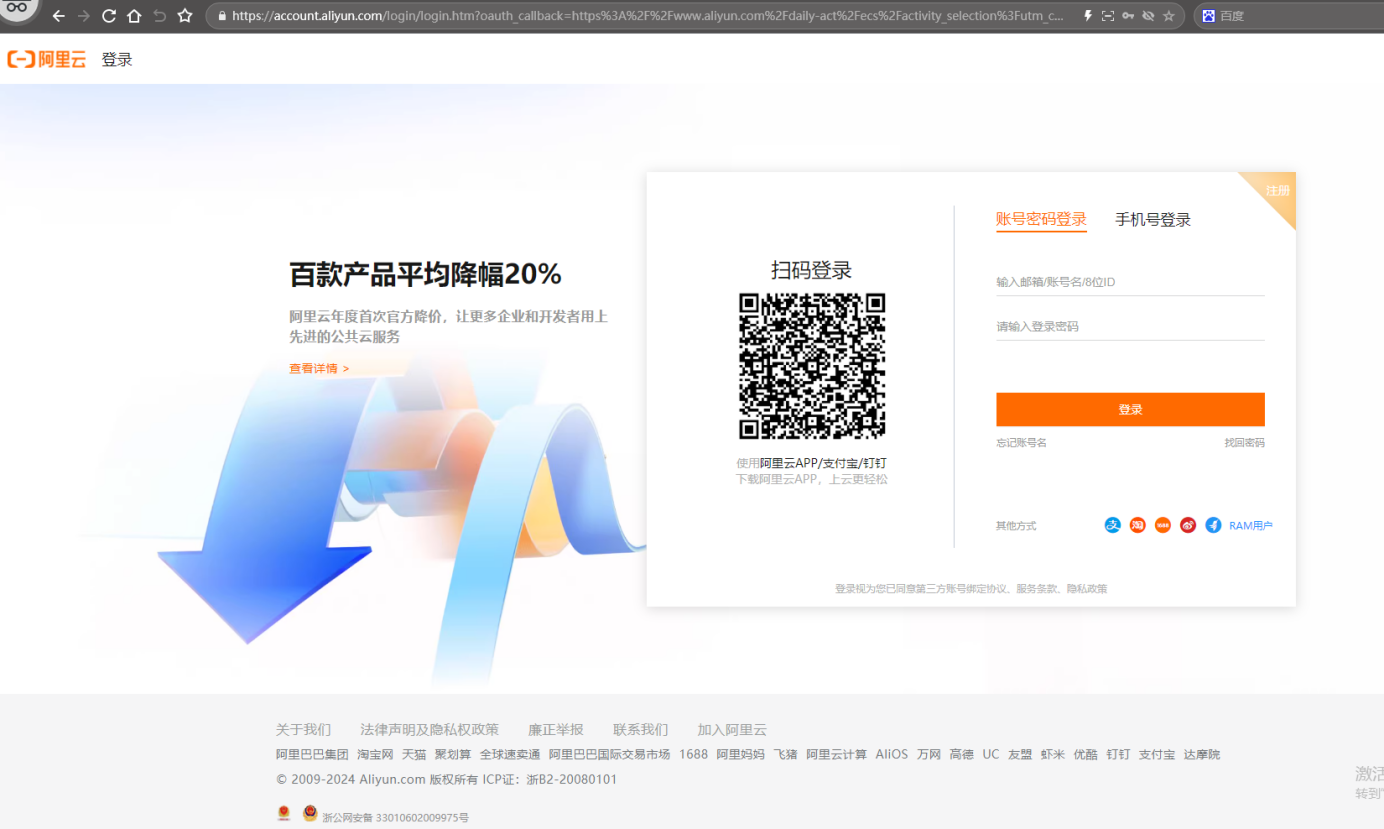

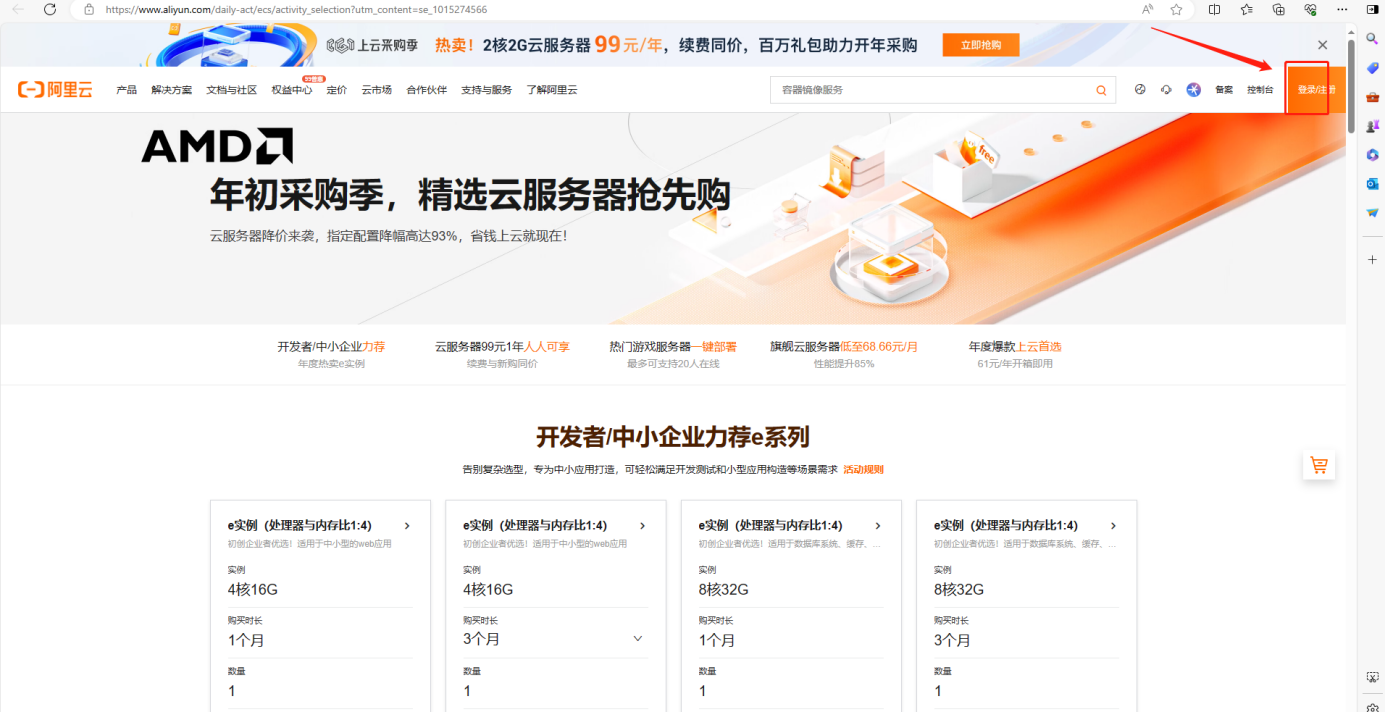

（1）登陸阿里云平臺

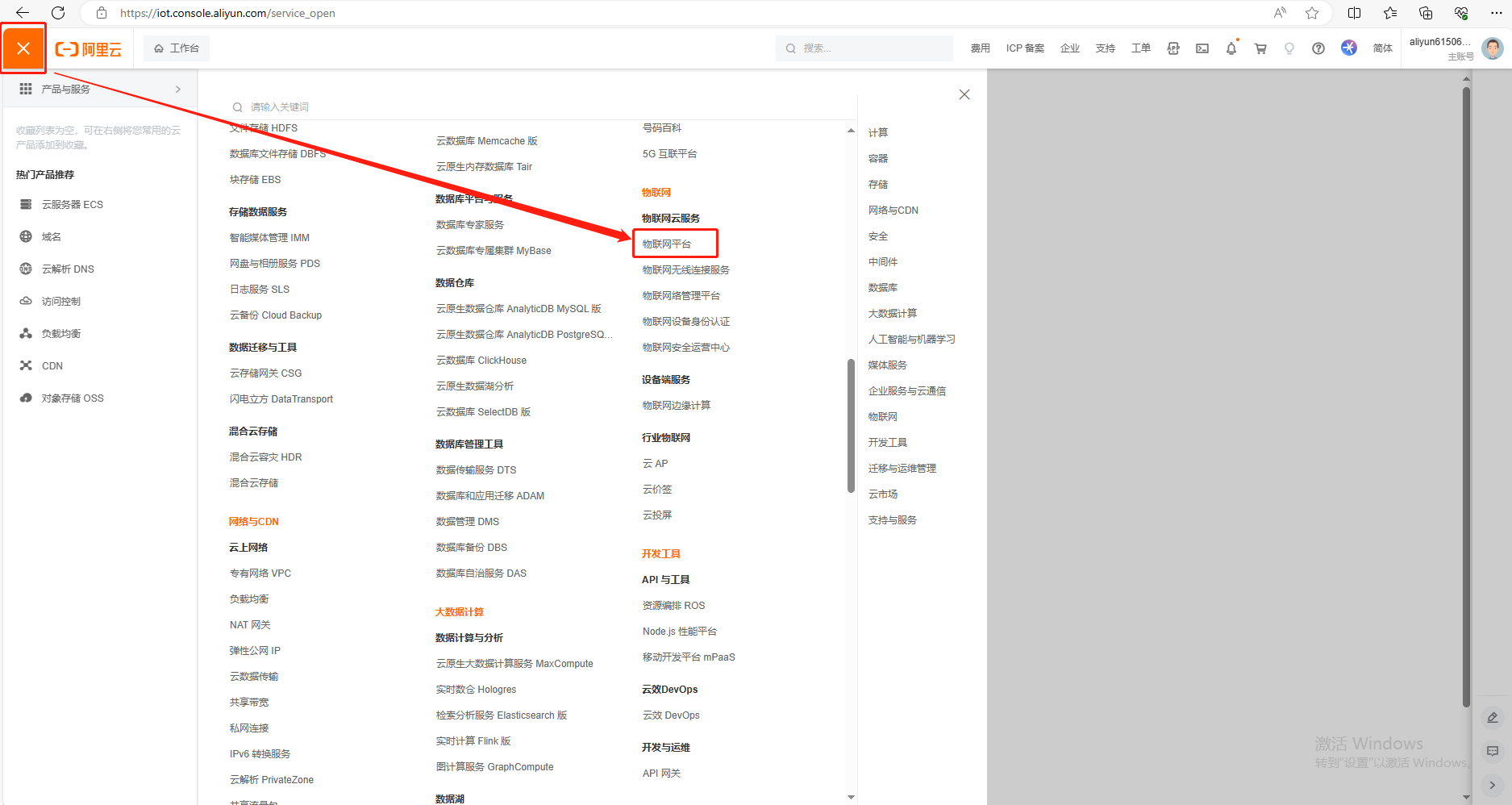

（2）找到物聯網平臺

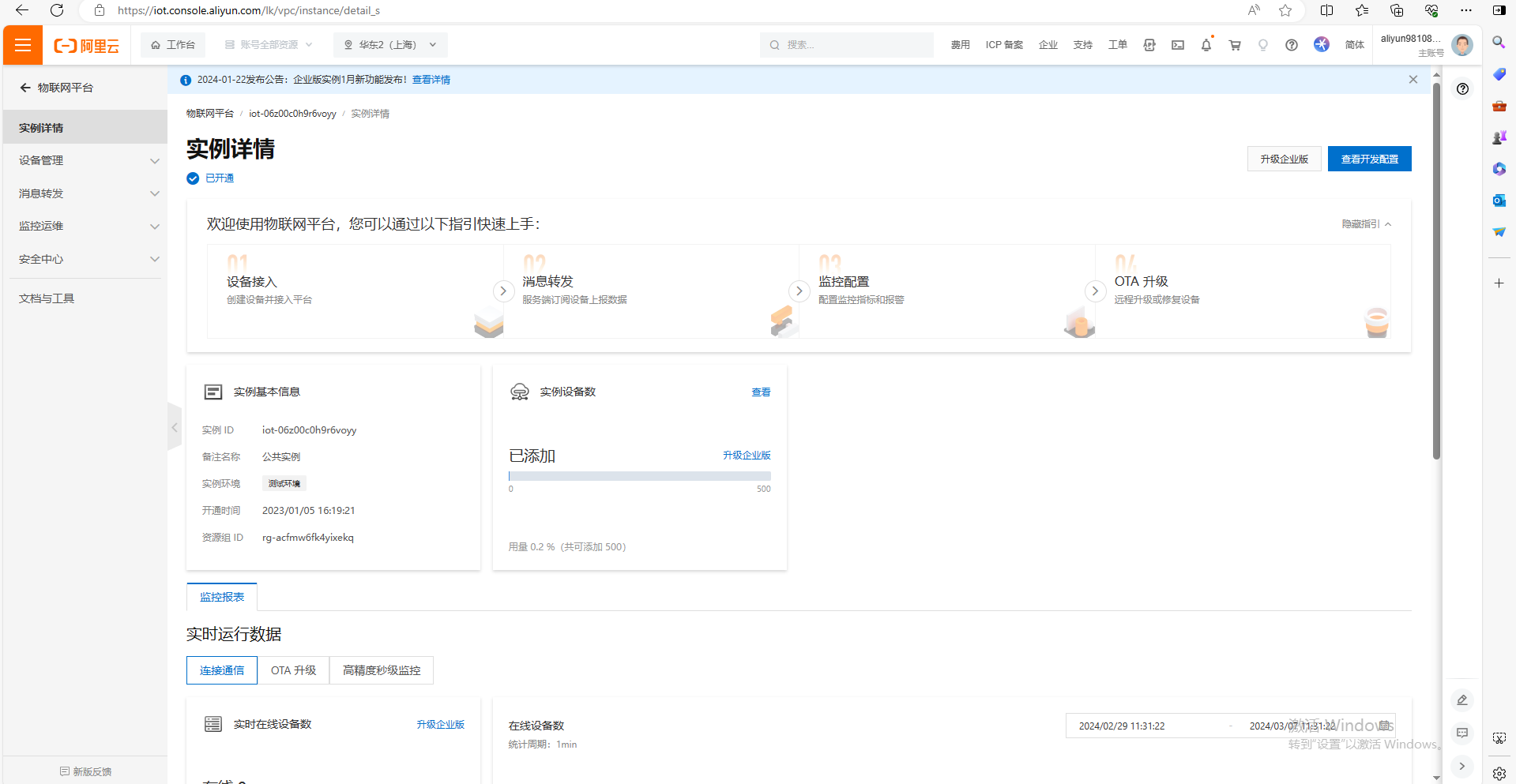

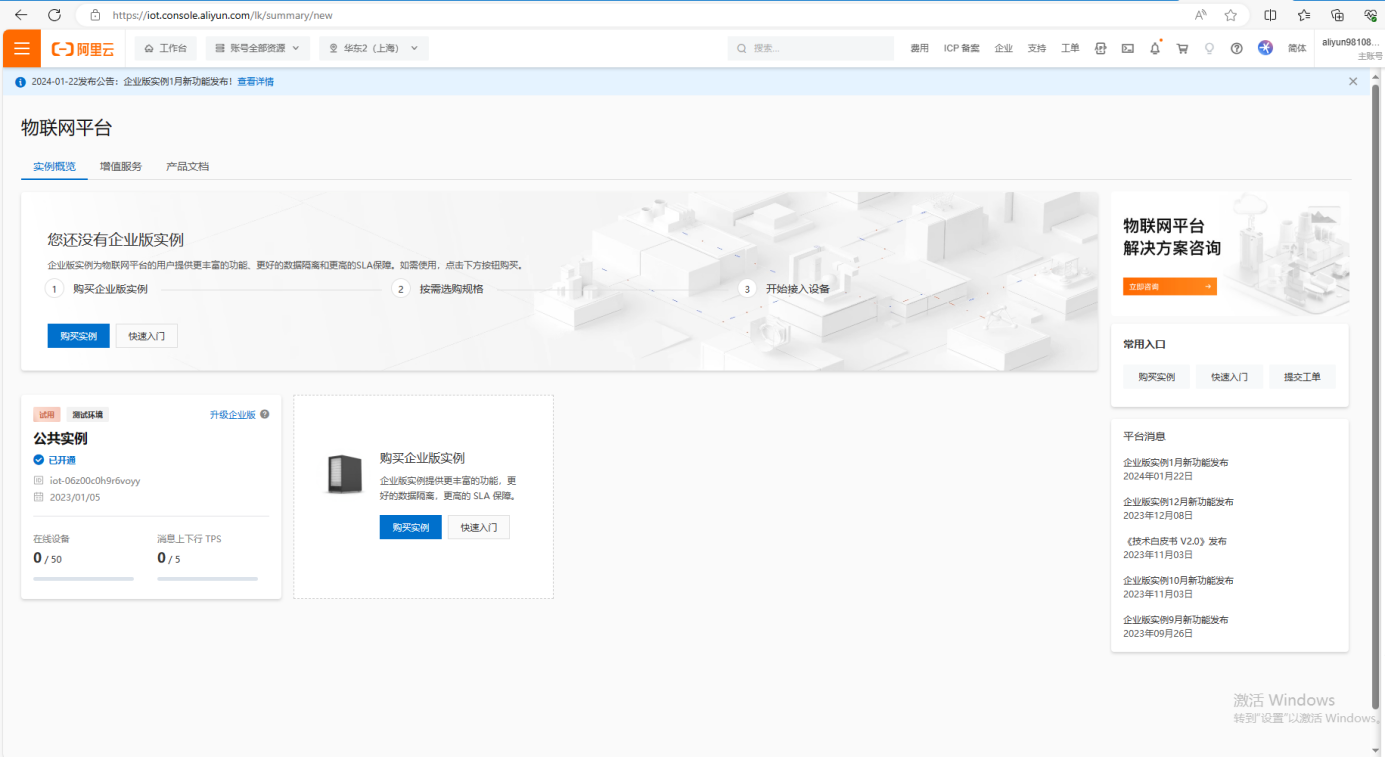

（3）開通連接公共實例
2、創建產品

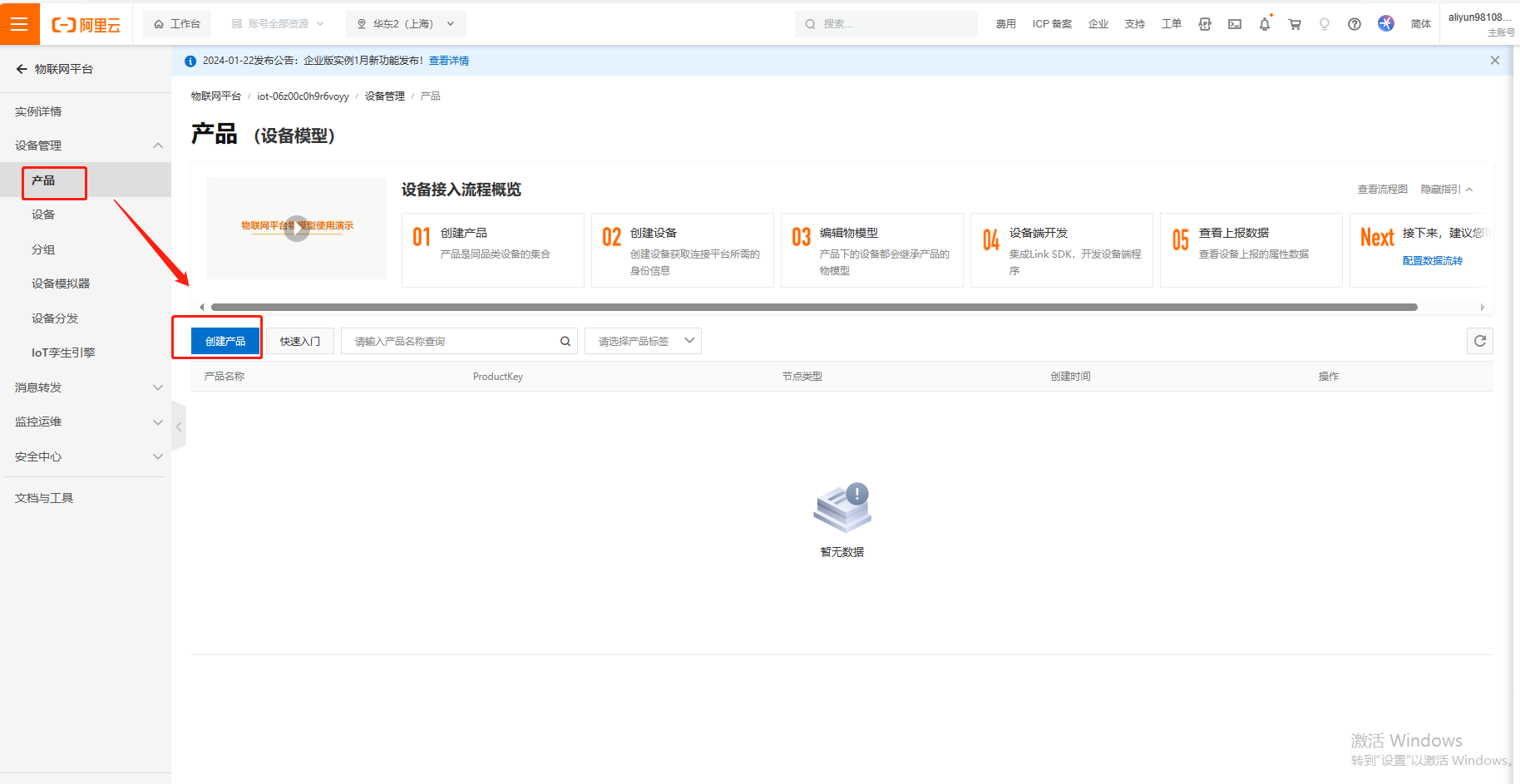

（1）點擊產品，點擊創建產品

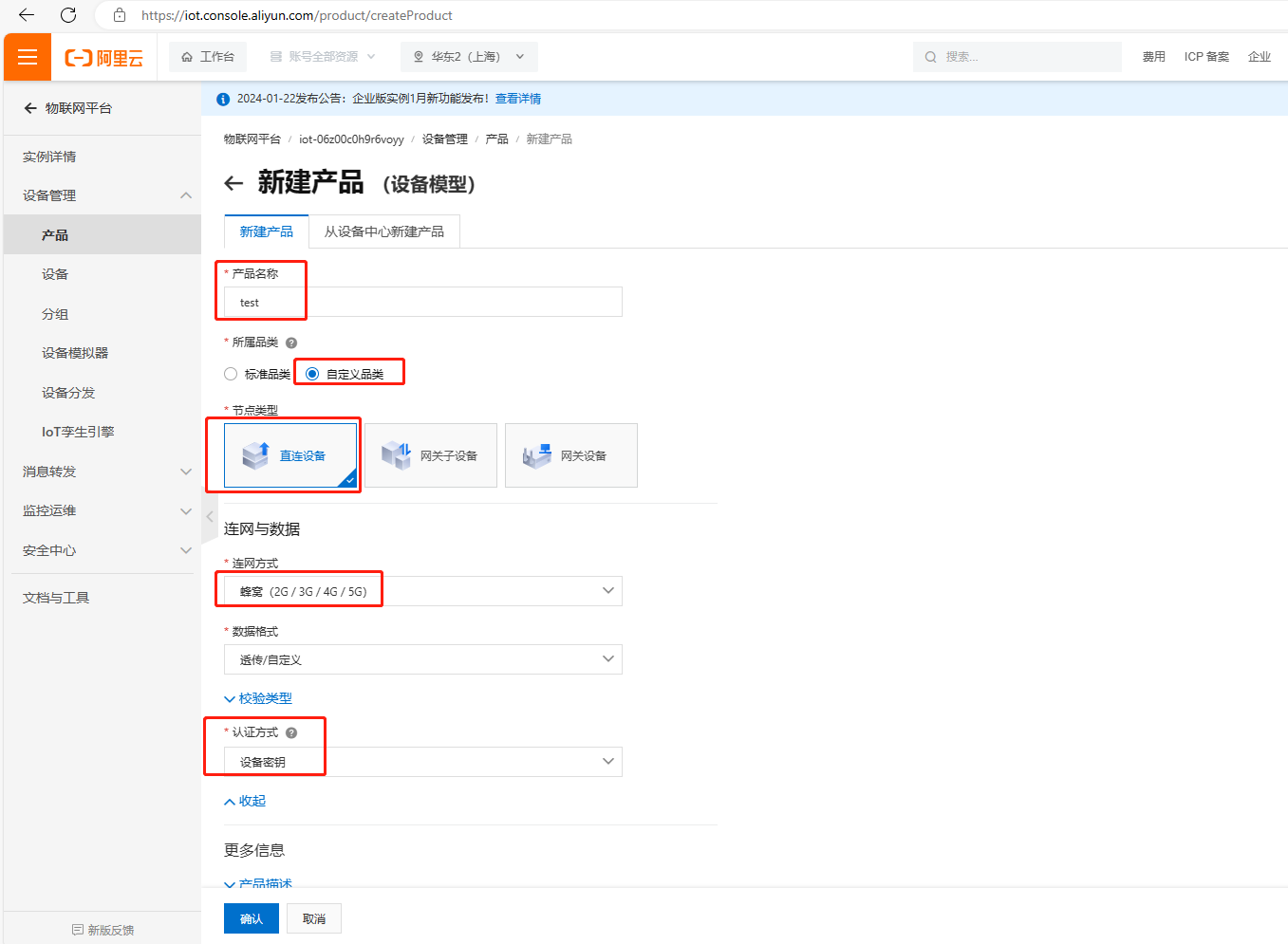

（2）新建產品信息，依次填寫：
產品名稱舉例test——所屬品類選擇自定義品類——節點類型選擇直連設備——聯網與數據聯網方式選擇蜂窩（2G/3G/4G/5G）——數據格式選擇透傳/自定義——認證方式選擇設備秘鑰——點擊確定，完成創建產品。
3、添加設備

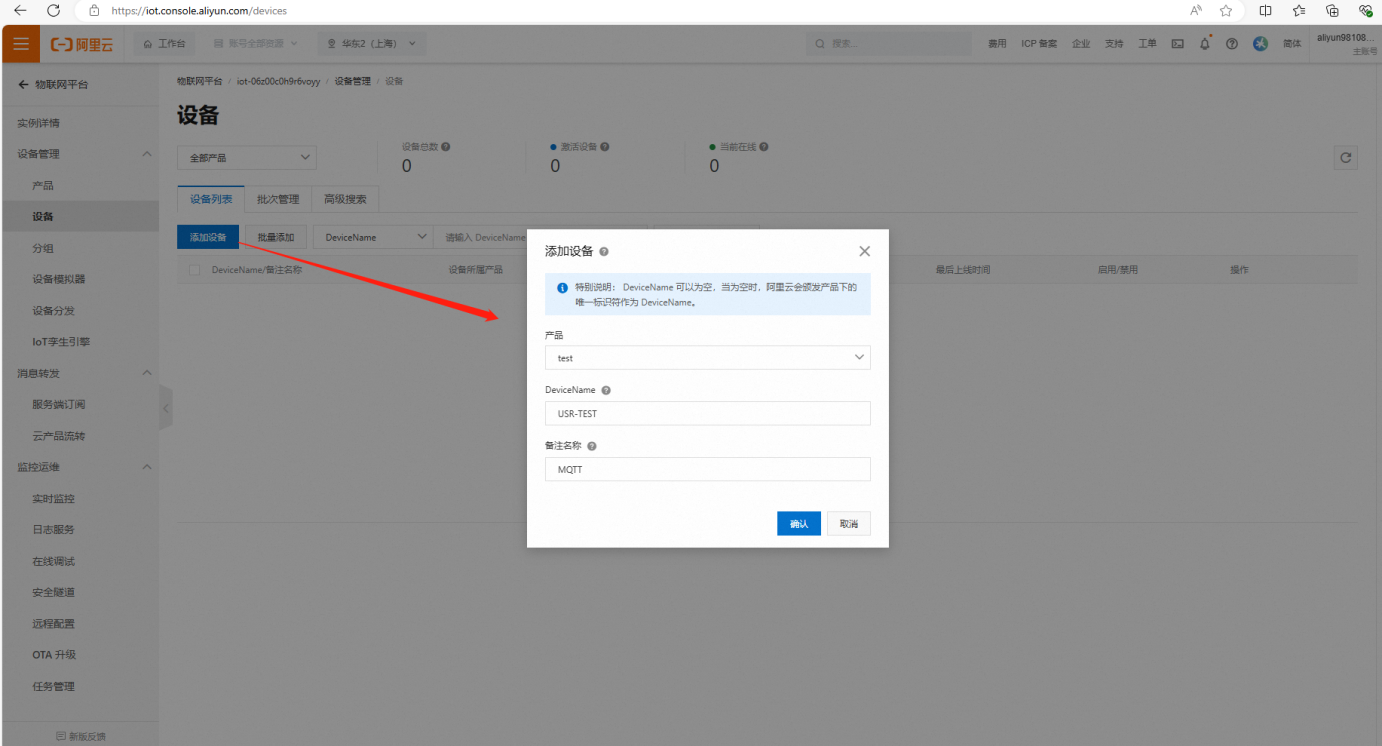

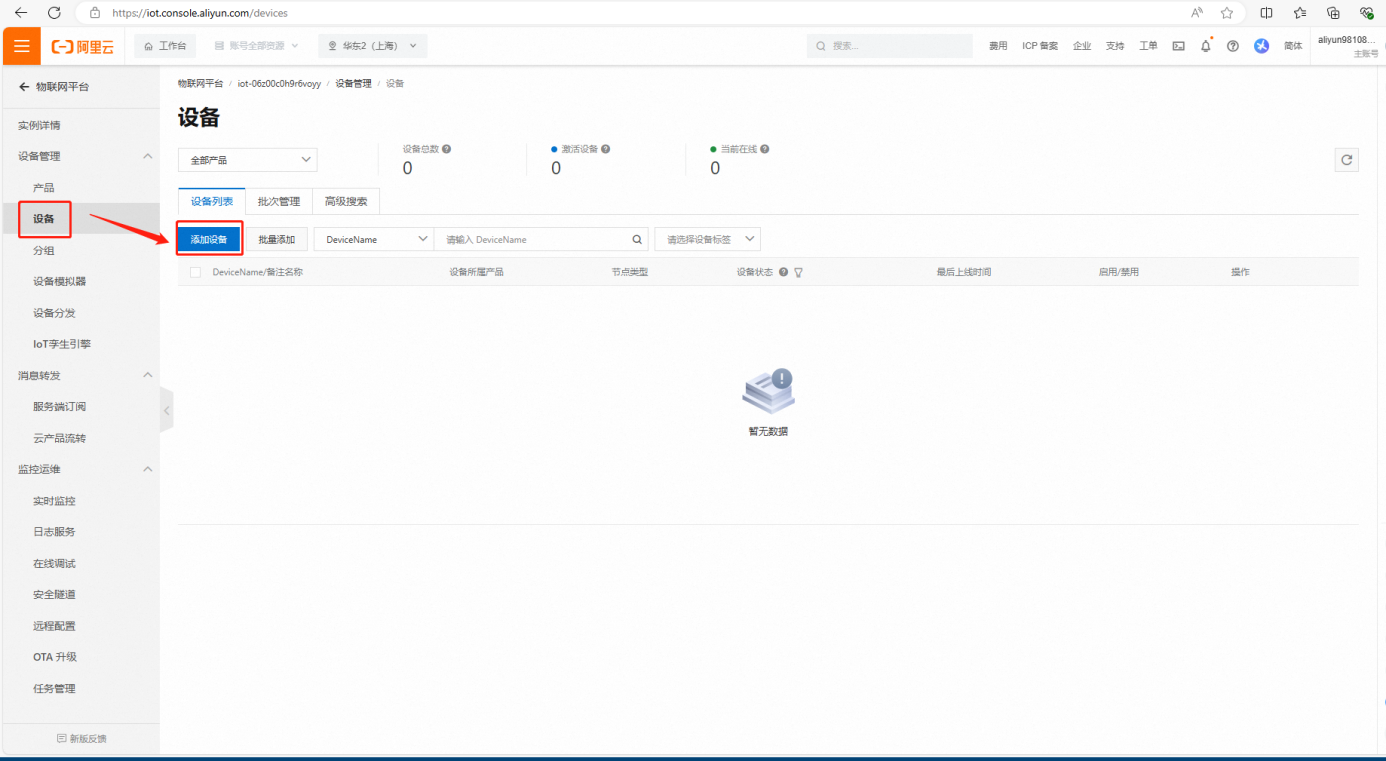

（1）產品創建成功后，添加設備。點擊設備，點擊添加設備，產品名舉例填test,DeviceName填USR-TEST，備注名稱填MQTT，點擊確認。

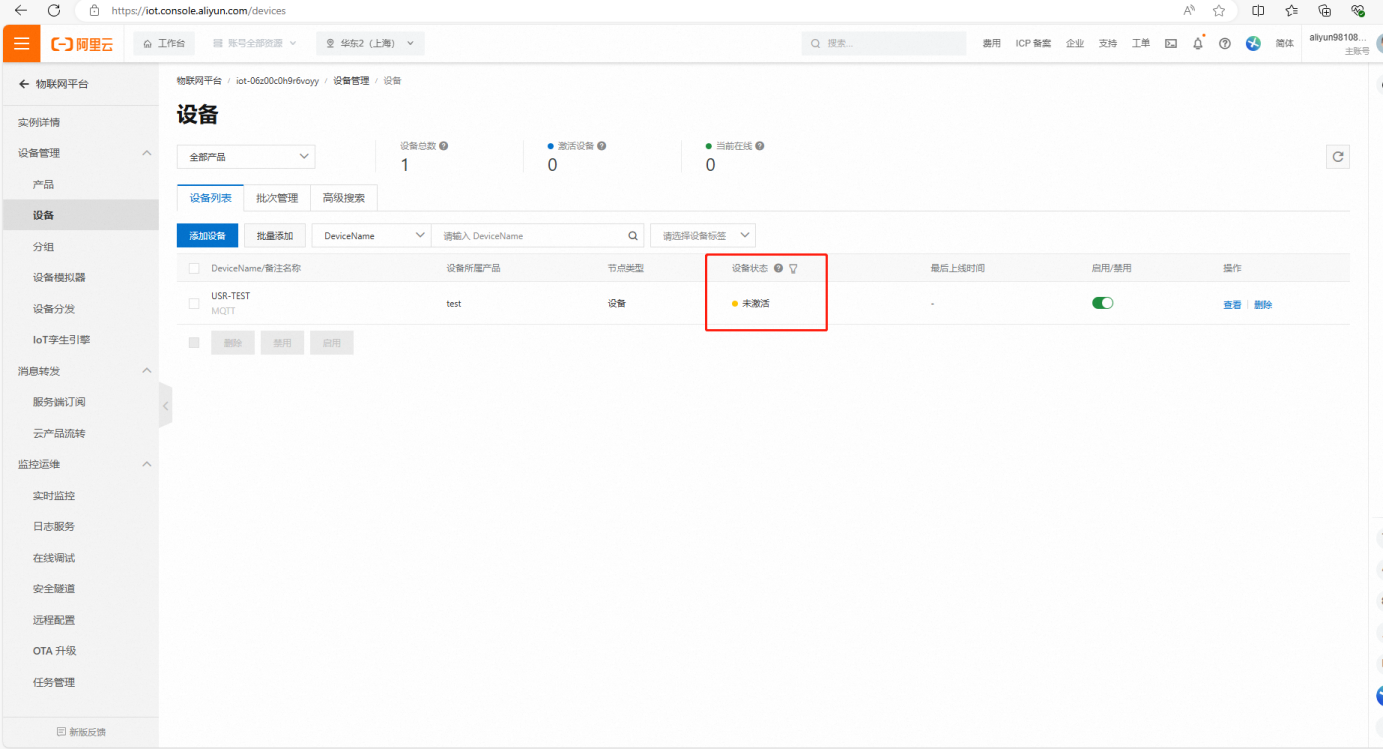

（2）添加完設備，如下圖展示，設備狀態是未激活，等設置完USR-G771的MQTT連接阿里云參數之后，設備狀態才顯示在線。
4、查看設備證書內容

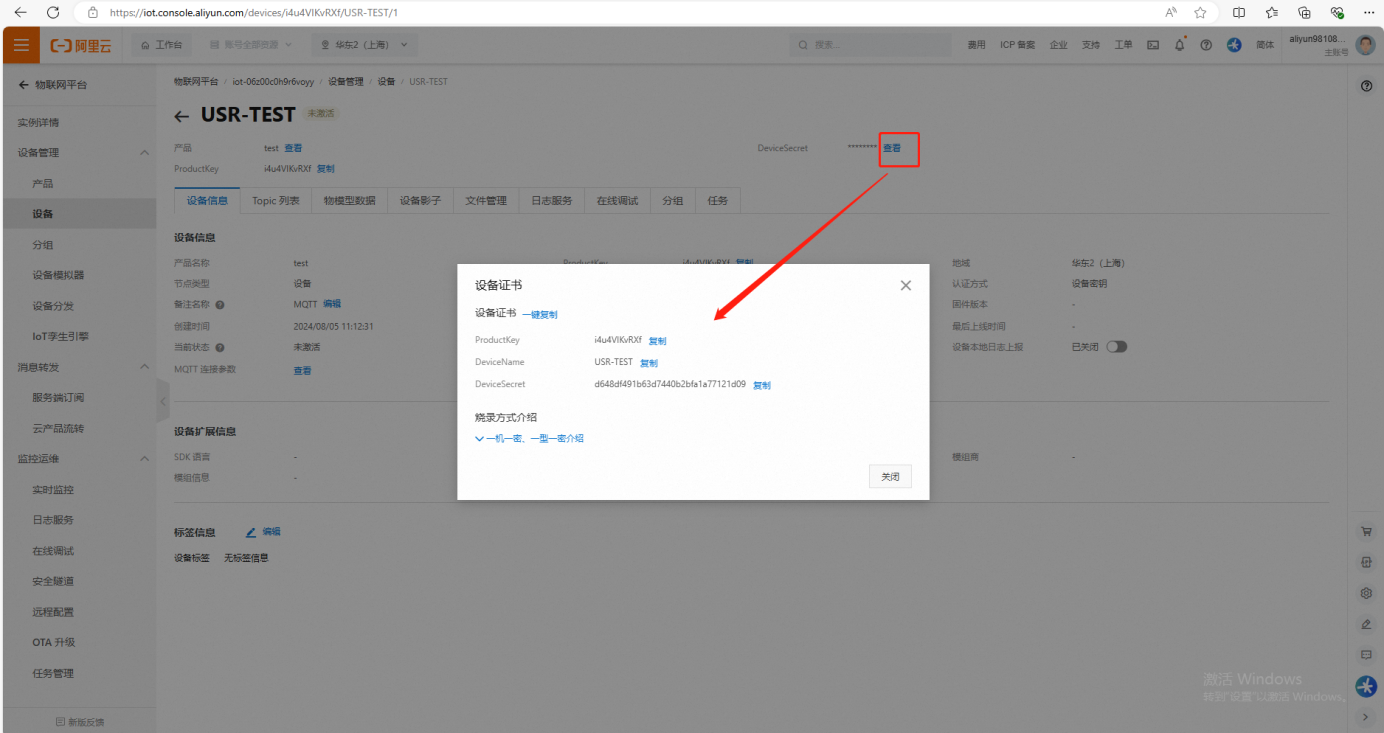

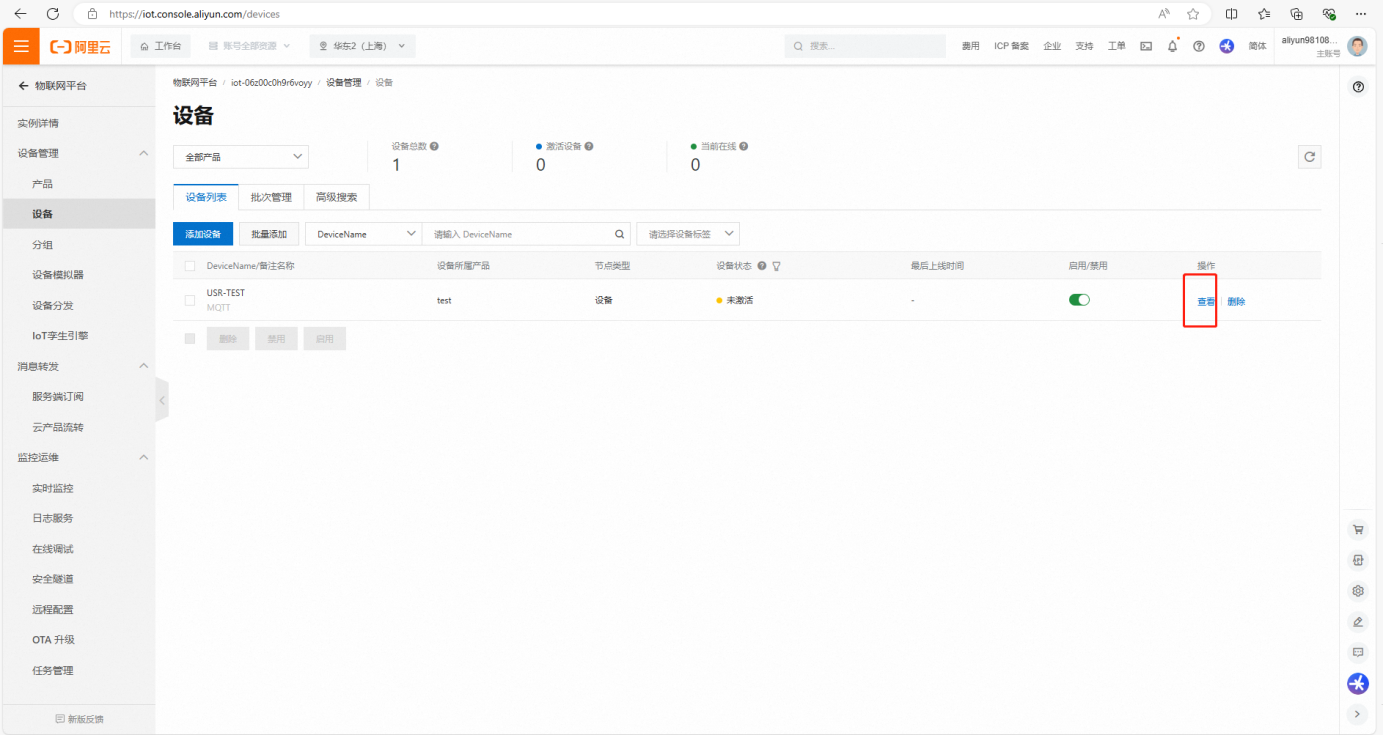

點擊設備，點擊查看，再點擊DeviceSecret后面的查看。
展示設備證書：
ProductKey: i4u4VIKvRXf
DeviceName: USR-TEST
DeviceSecret: d648df491b63d7440b2bfa1a77121d09
5、查看產品Topic

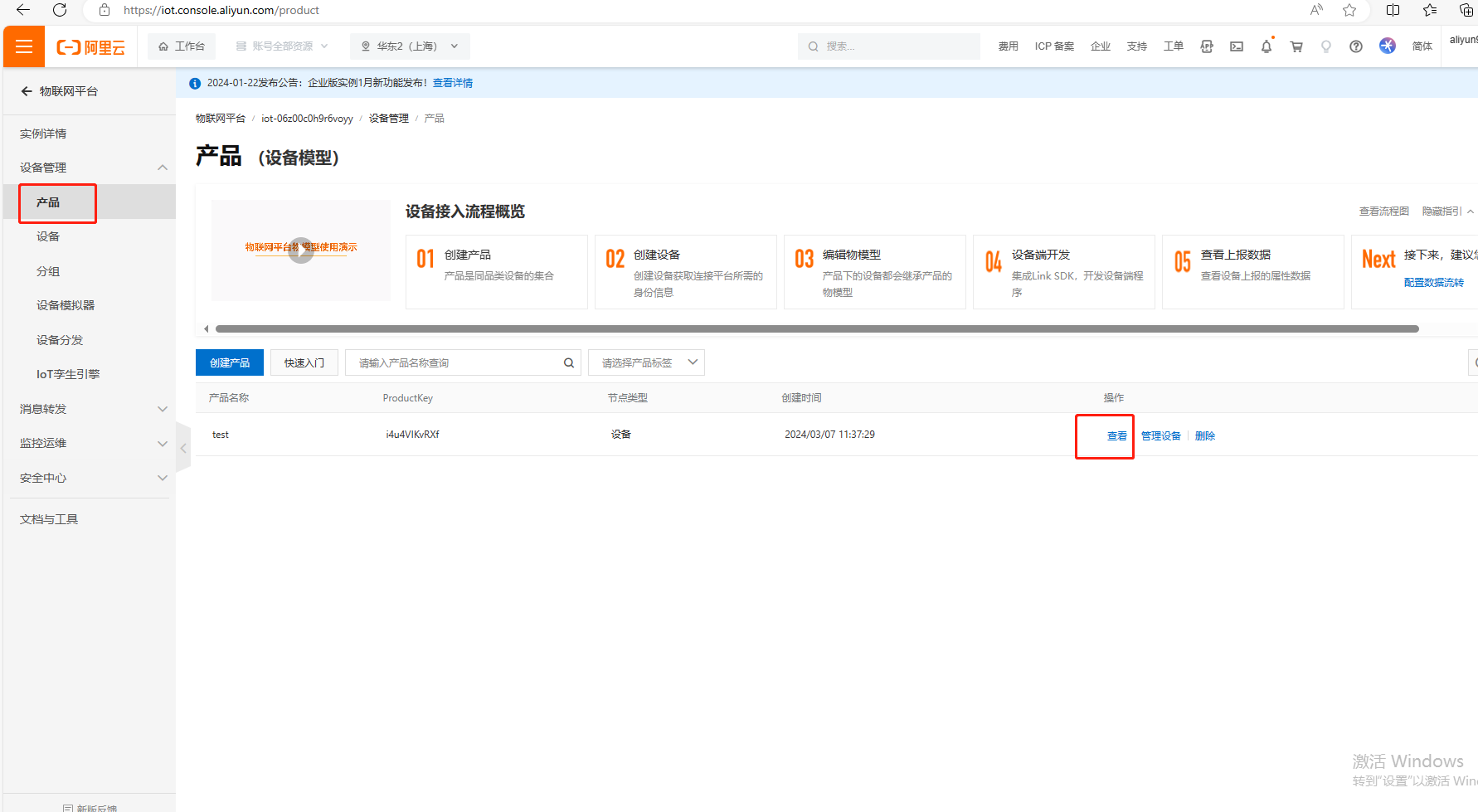

（1）點擊產品，點擊查看

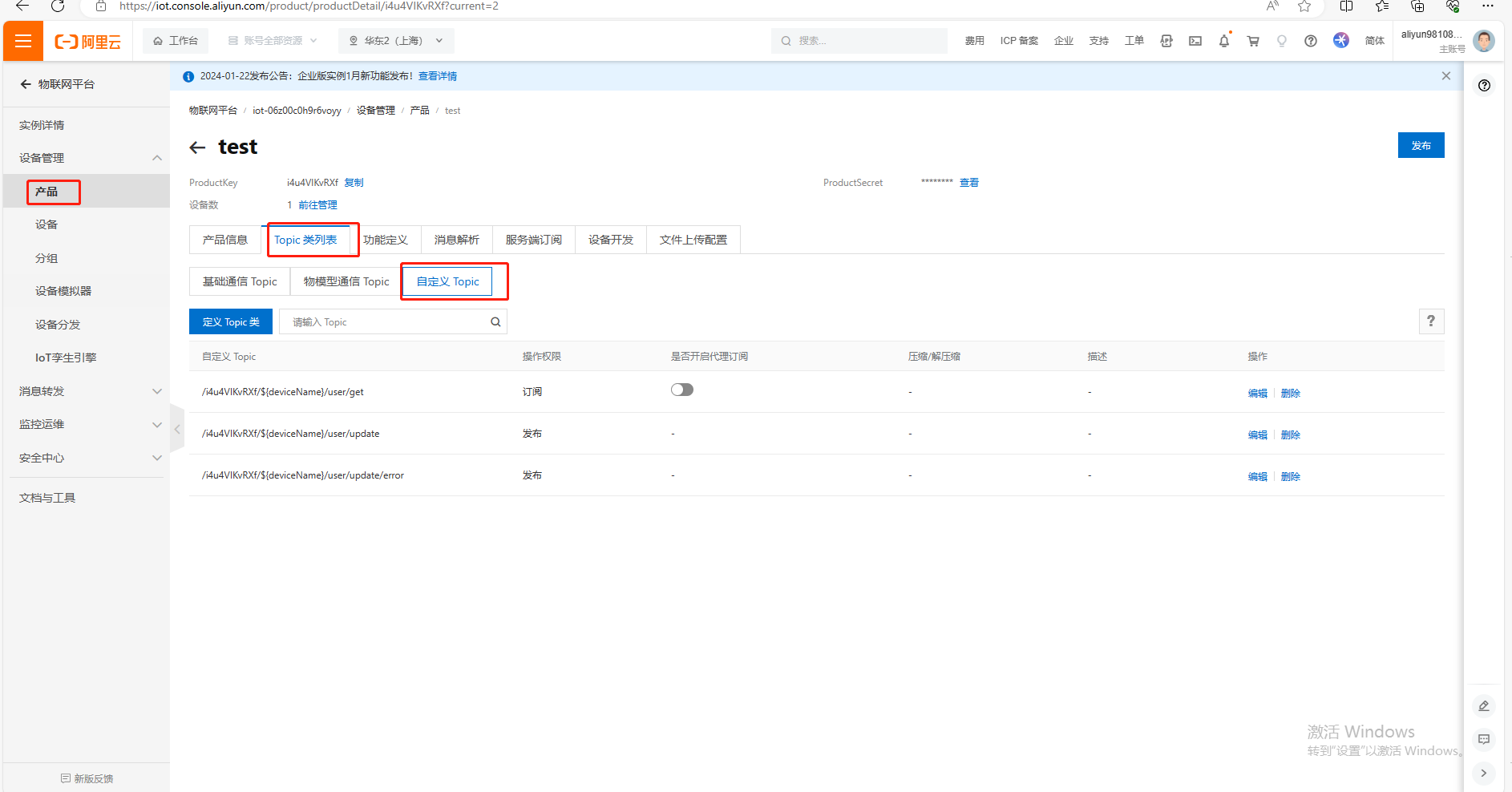

（2）點擊Topic類列表，點擊自定義Topic,找到訂閱和發布
設置USR-G771的MQTT參數，需要按照以下方法設置訂閱和發布主題。
數據訂閱測試：將訂閱的主題/i4u4VIKvRXf/USR-TEST/user/get填寫到USR-G771訂閱的主題配置中去（注意將原主題中的${deviceName}替換為USR-TEST(本產品的DeviceName)）；
數據發布測試：將發布的主題/i4u4VIKvRXf/USR-TEST/user/update填寫到USR-G771推送的主題配置中去（注意將原主題中的${deviceName}替換為USR-TEST(本產品的DeviceName)）；
四、USR-G771參數設置

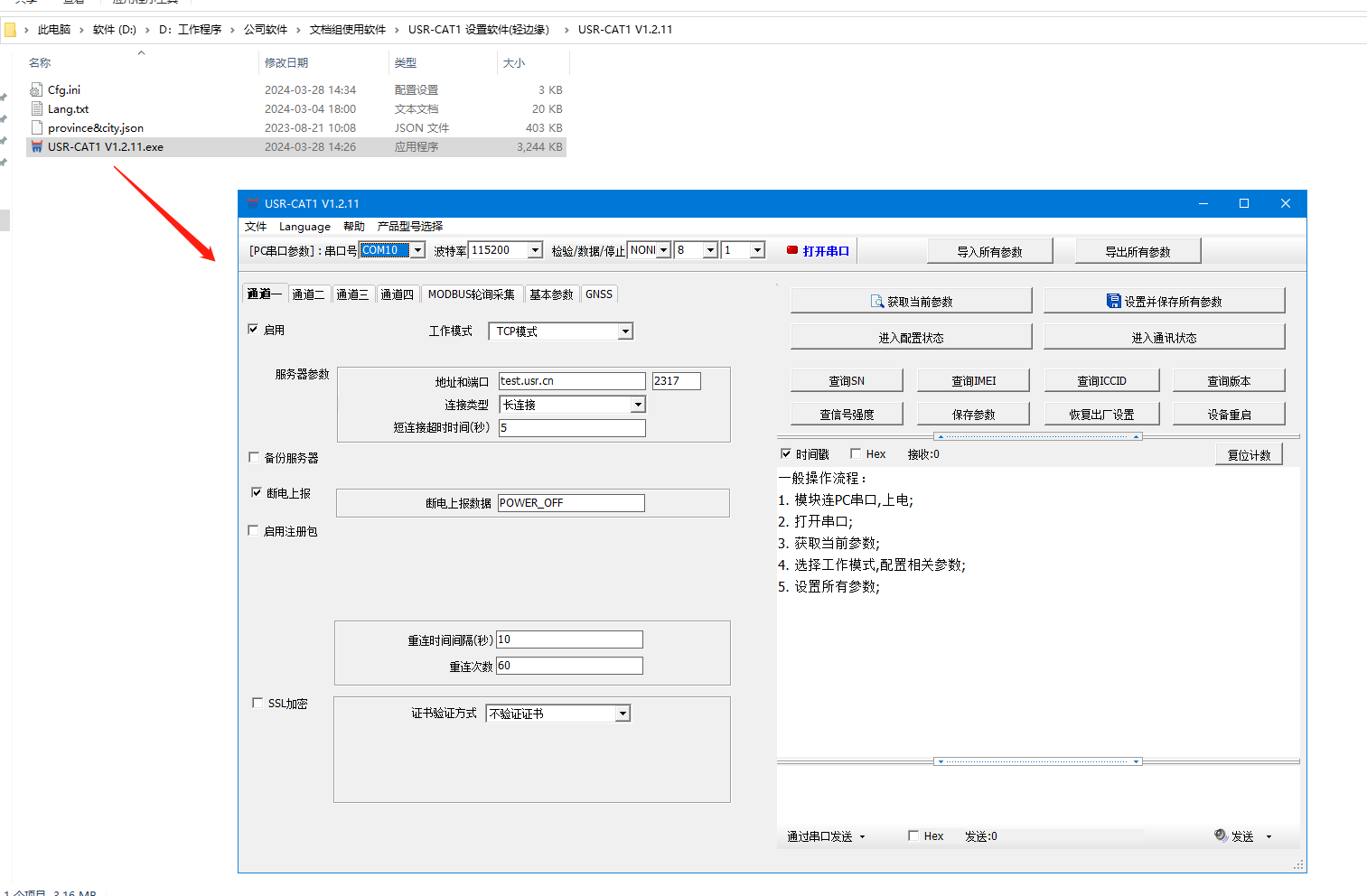

1、打開USR-G771設置軟件

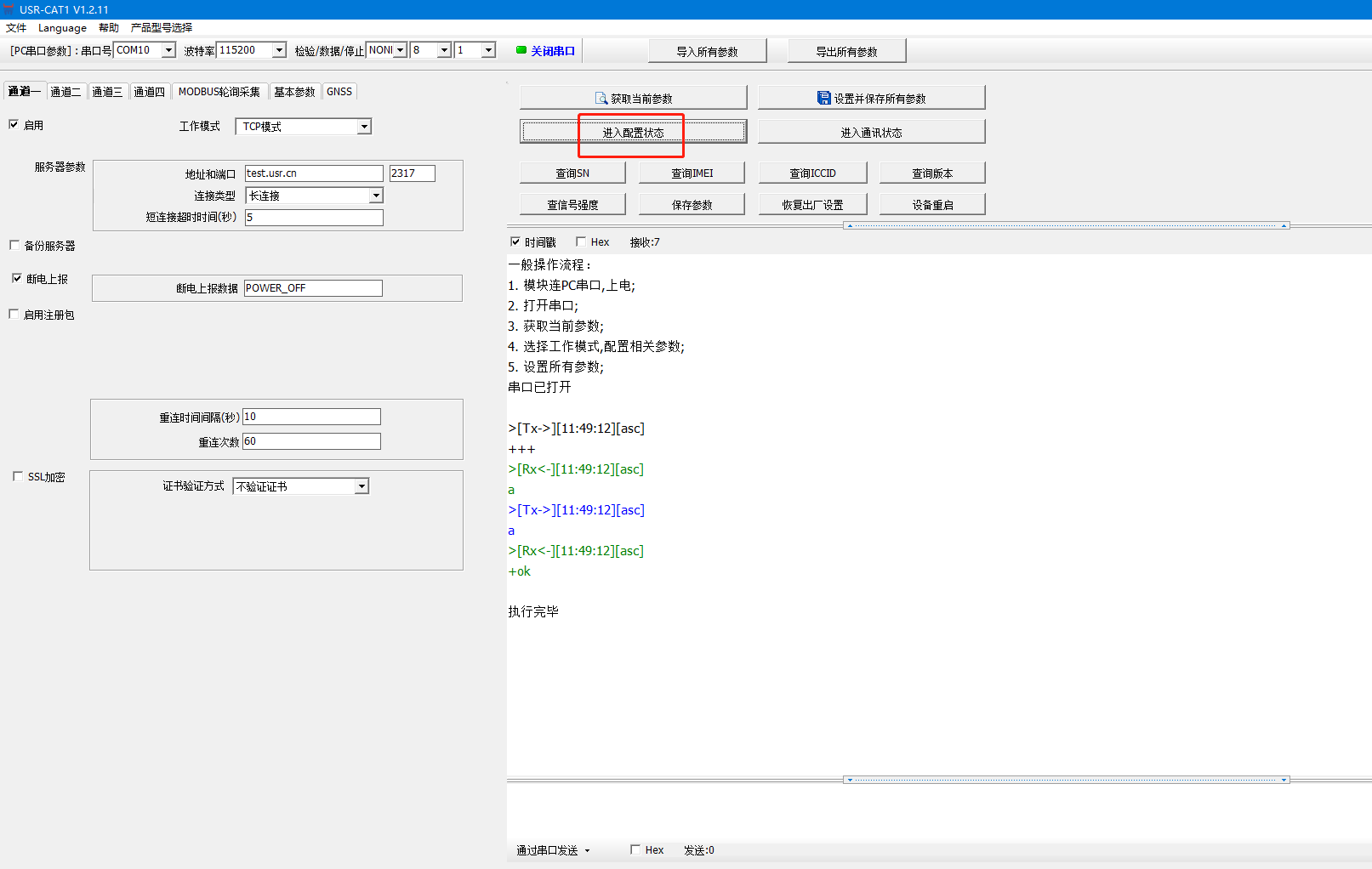

2、打開串口，點擊進入配置狀態

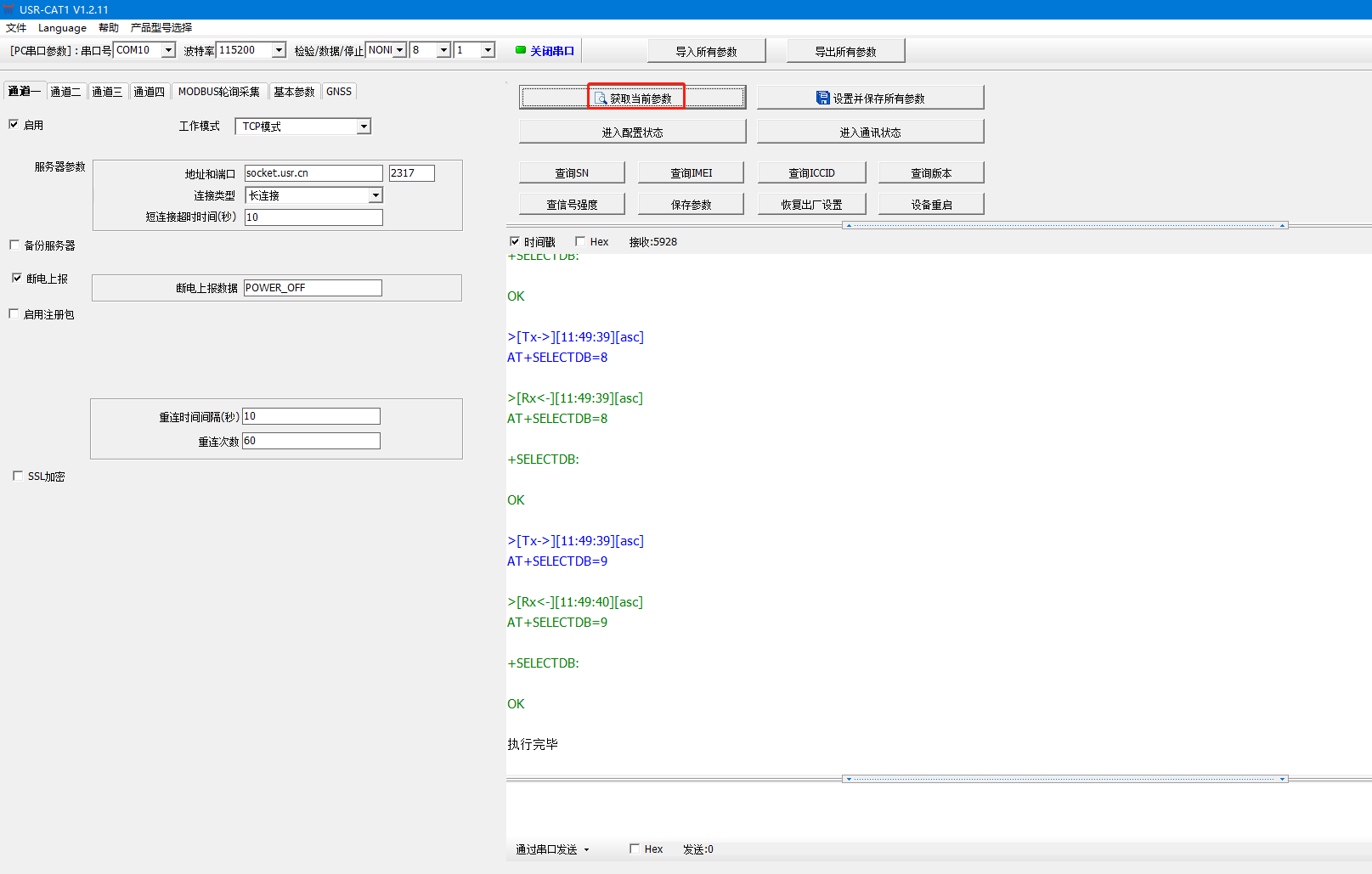

3、點擊獲取當前參數
4、設置MQTT模式參數

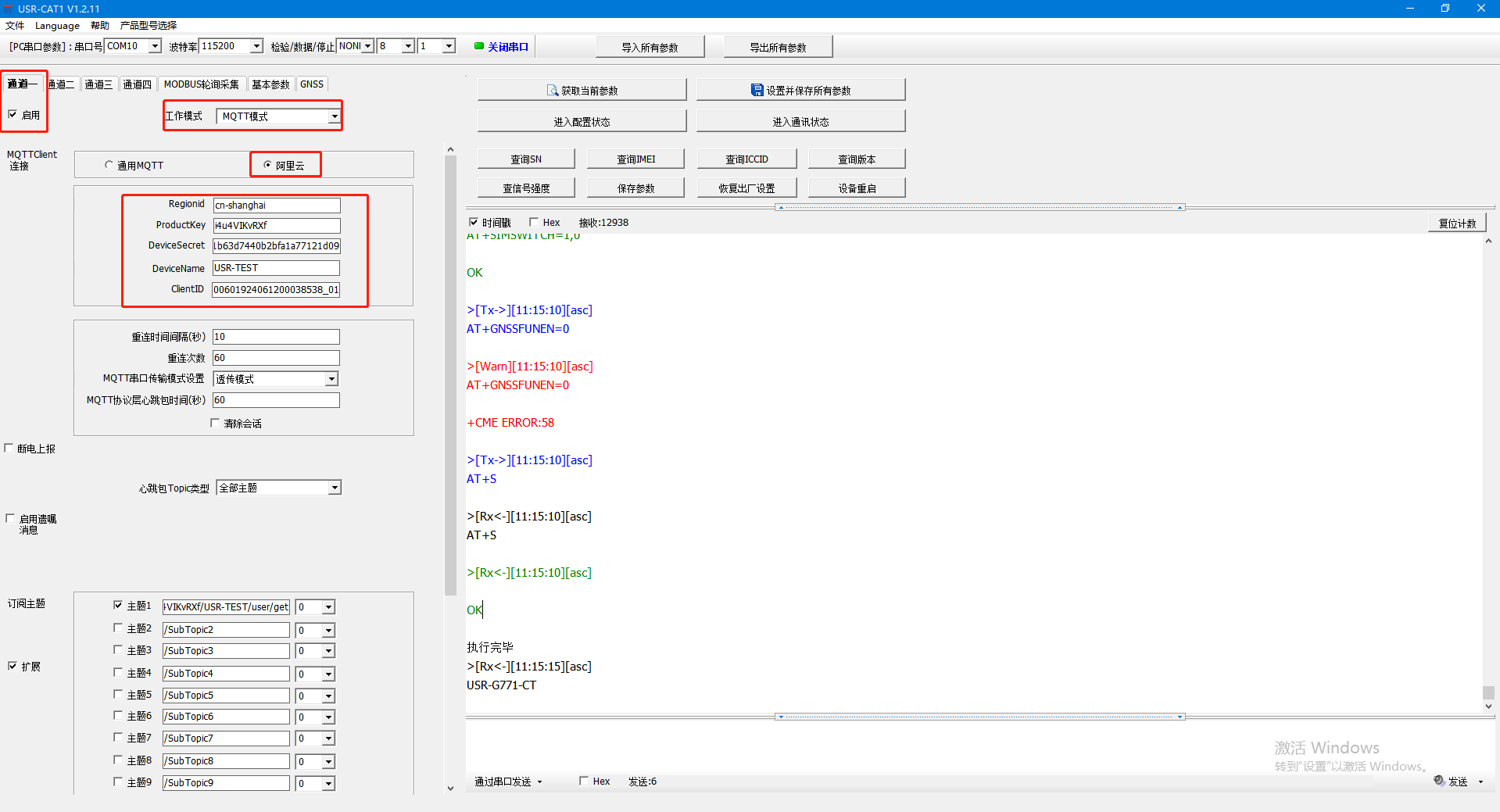

（1）打開通道一，勾選啟用，工作模式選擇MQTT模式，MQTTclient連接選擇阿里云
（2）設置設備證書信息
Regionid地域代碼填寫cn-shanghai
ProductKey產品密鑰填寫對應阿里云平臺設備的i4u4VIKvRXf
DeviceSecret設備密碼填寫對應阿里云平臺設備的d648df491b63d7440b2bfa1a77121d09
DeviceName設備名稱填寫對應阿里云平臺設備的USR-TEST
ClientID設備客戶端ID填寫和阿里云設備不一樣的ID
MQTT串口傳輸模式設置選擇透傳模式。

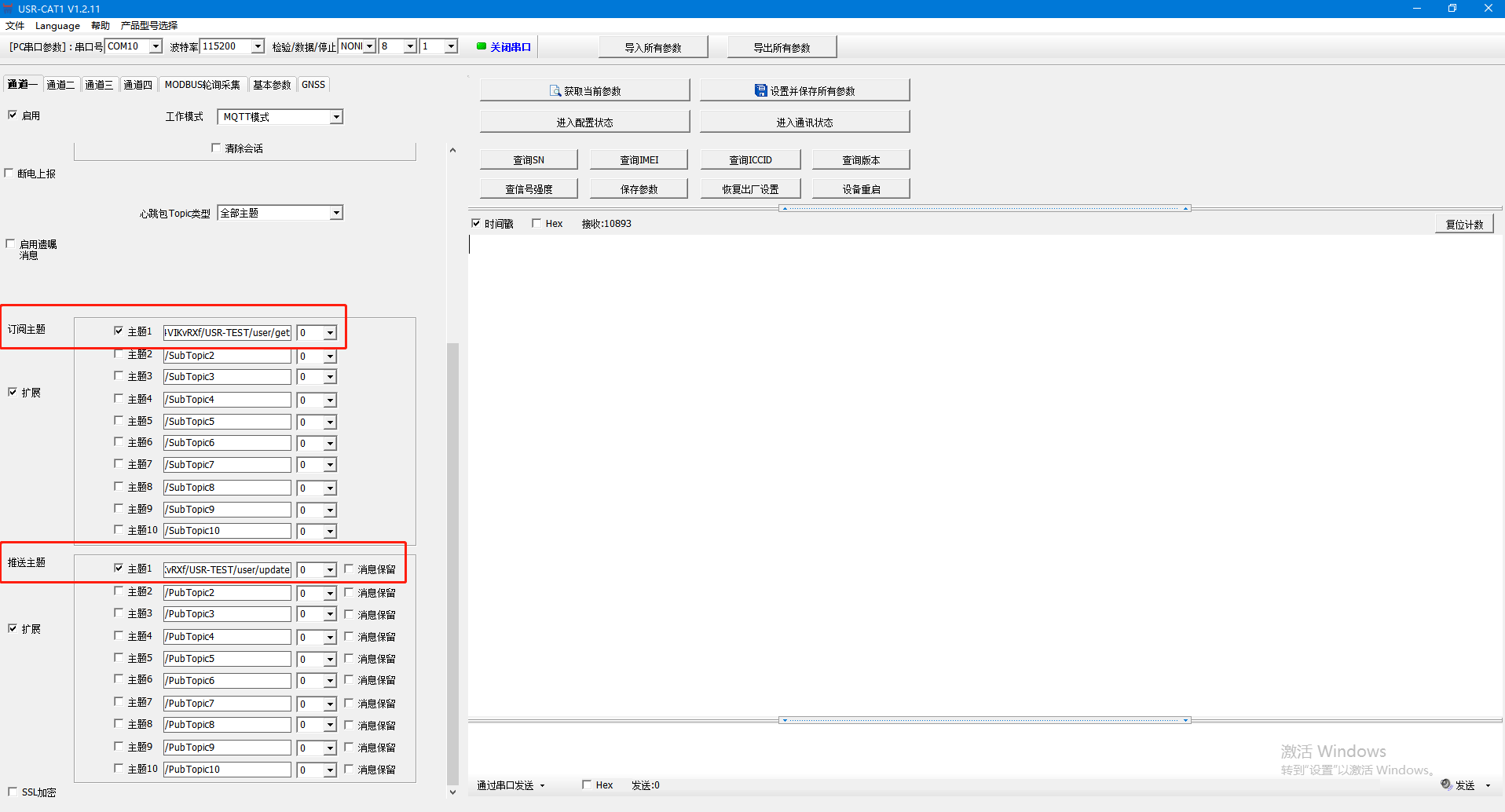

（3）設置訂閱主題和推送主題，點擊設置并保存所有參數
訂閱主題，勾選主題1，將/i4u4VIKvRXf/USR-TEST/user/get填寫到USR-G771訂閱主題配置；
推送主題，勾選主題1，將/i4u4VIKvRXf/USR-TEST/user/update填寫到USR-G771推送主題配置；

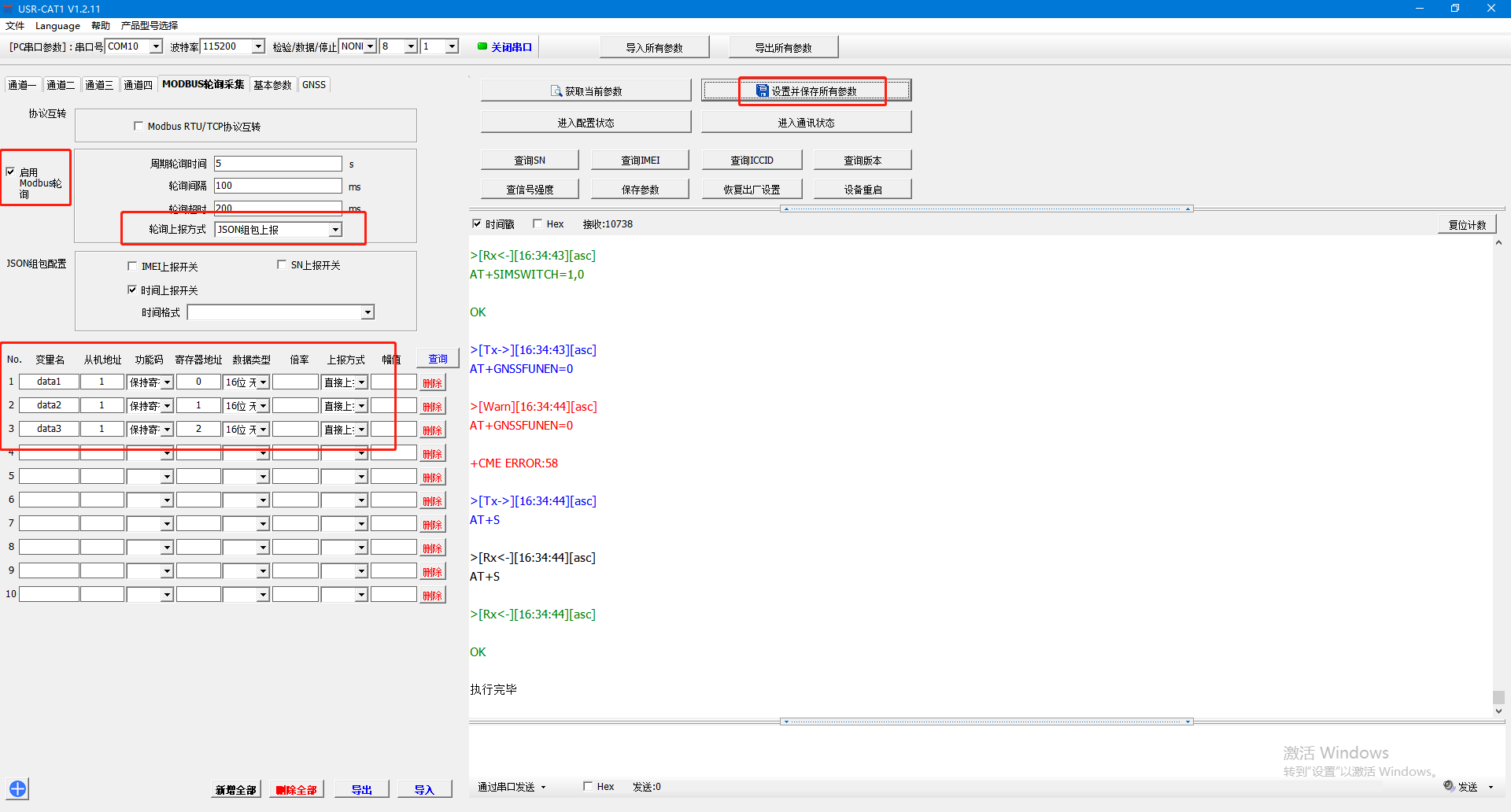

5、配置MODBUS輪詢采集參數
MODBUS輪詢采集：
啟動Modbus輪詢：勾選
輪詢上報方式：選擇JSON組包上報
Modbus輪詢采集點位配置界面：添加3個變量。
No1 變量名data1，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址0，數據類型16位無符號，上報方式（直接上報）
No1 變量名data2，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址1，數據類型16位無符號，上報方式（直接上報）
No1 變量名data1，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址2，數據類型16位無符號，上報方式（直接上報）
備注：
（1）這里添加的從機寄存器地址和變量，需要和MODBUS SLAVE模擬的串口從機寄存器地址和變量保持一致。
（2）使用JSON下發命令，里面的變量名需要和這里的變量名一一對應。
6、點擊設置并保存所有參數
五、MQTT連接阿里云功能調試

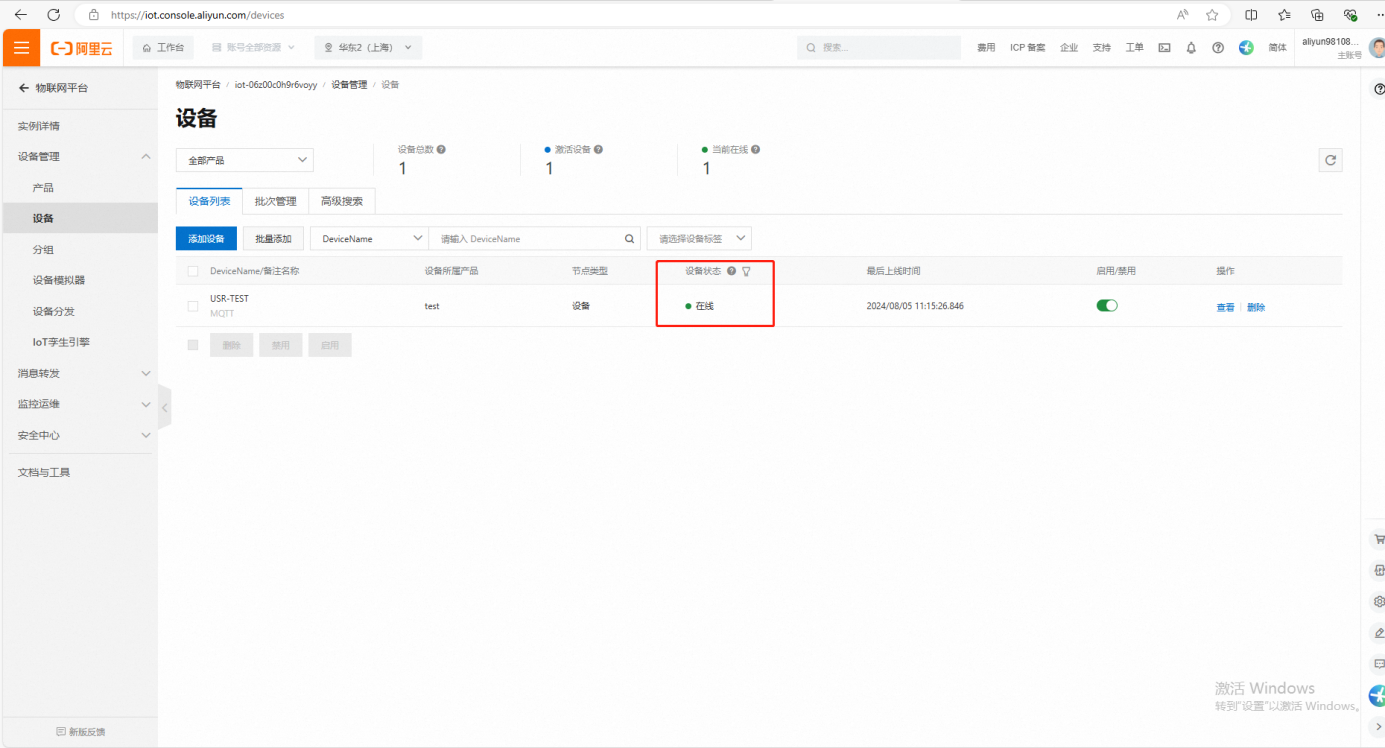

1、查看阿里云設備狀態在線
USR-G771 設置完MQTT連接阿里云參數，聯網正常，在阿里云平臺可以看到設備狀態是在線。
2、MODBUS SLAVE軟件設置

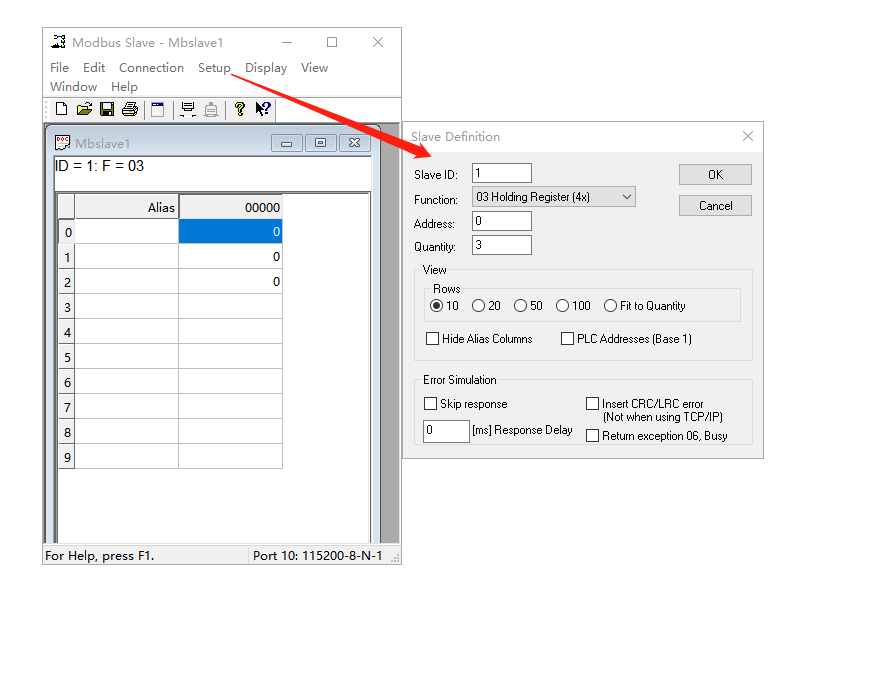

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用3。
就是模擬從機地址1，采集3個寄存器地址0、地址1、地址2的數據。

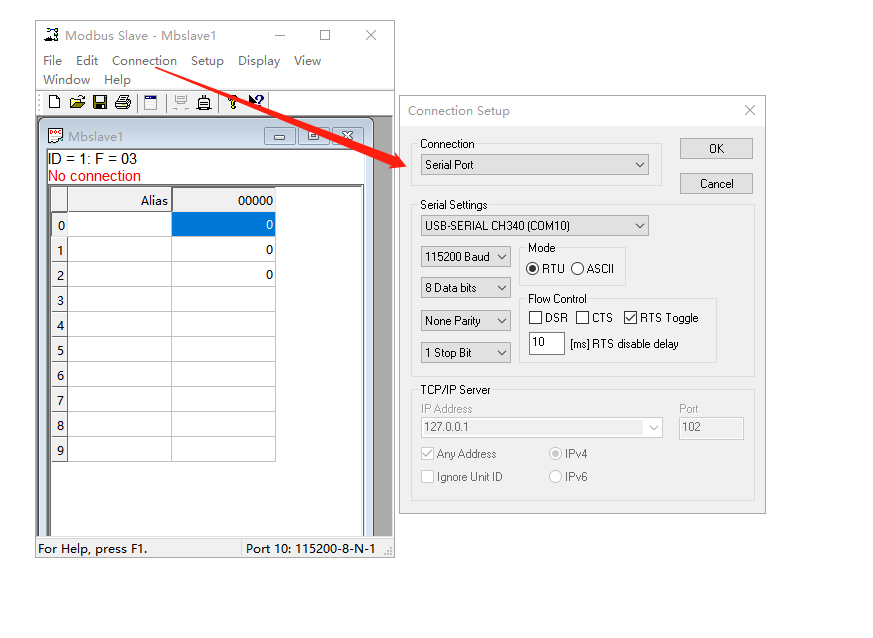

（2）點擊Connection,選擇串口，對應USR-G771所接USB-RS485串口線的COM口號，串口參數和USR-G771串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。
（3）寄存器地址0填數據10，寄存器地址1填數據20，寄存器地址3填數據30。
2、Json組包上報測試

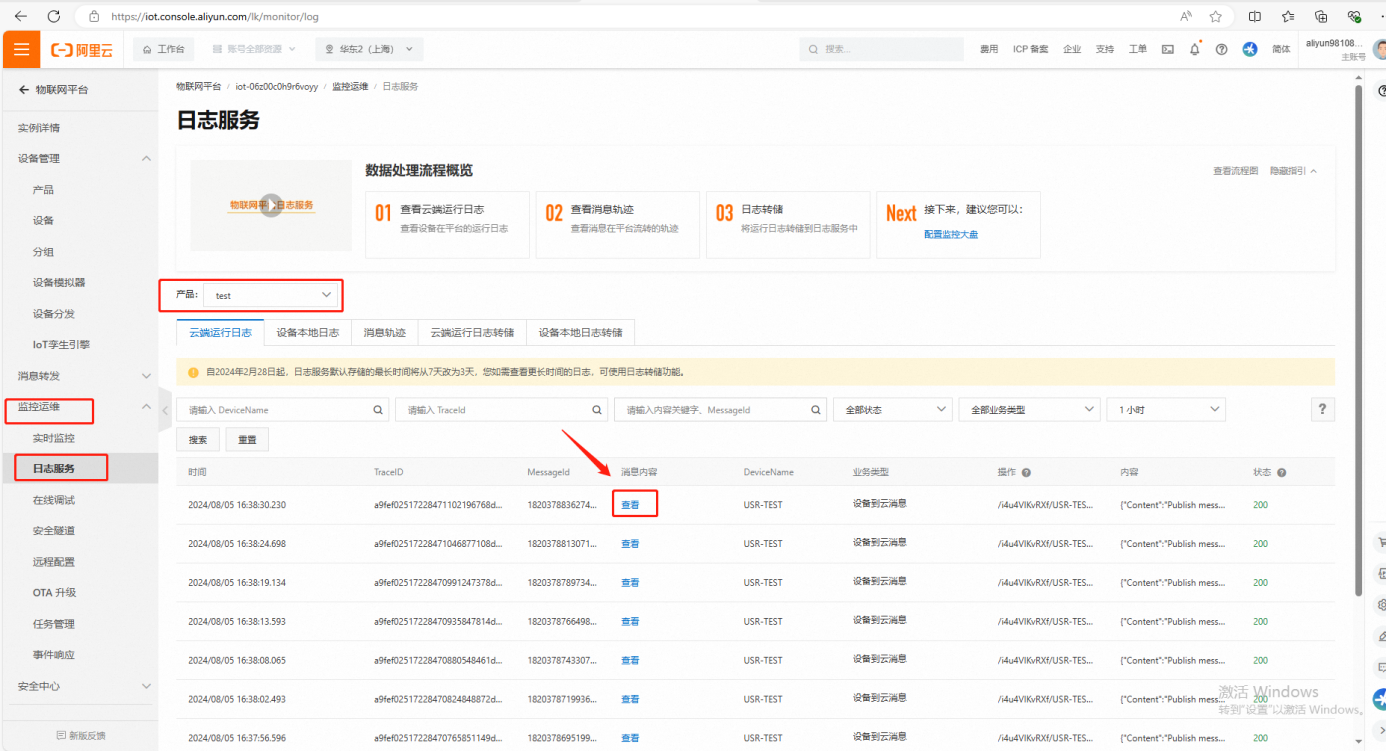

（1）點擊監控運維，點擊日志服務，選擇產品test，點擊查看

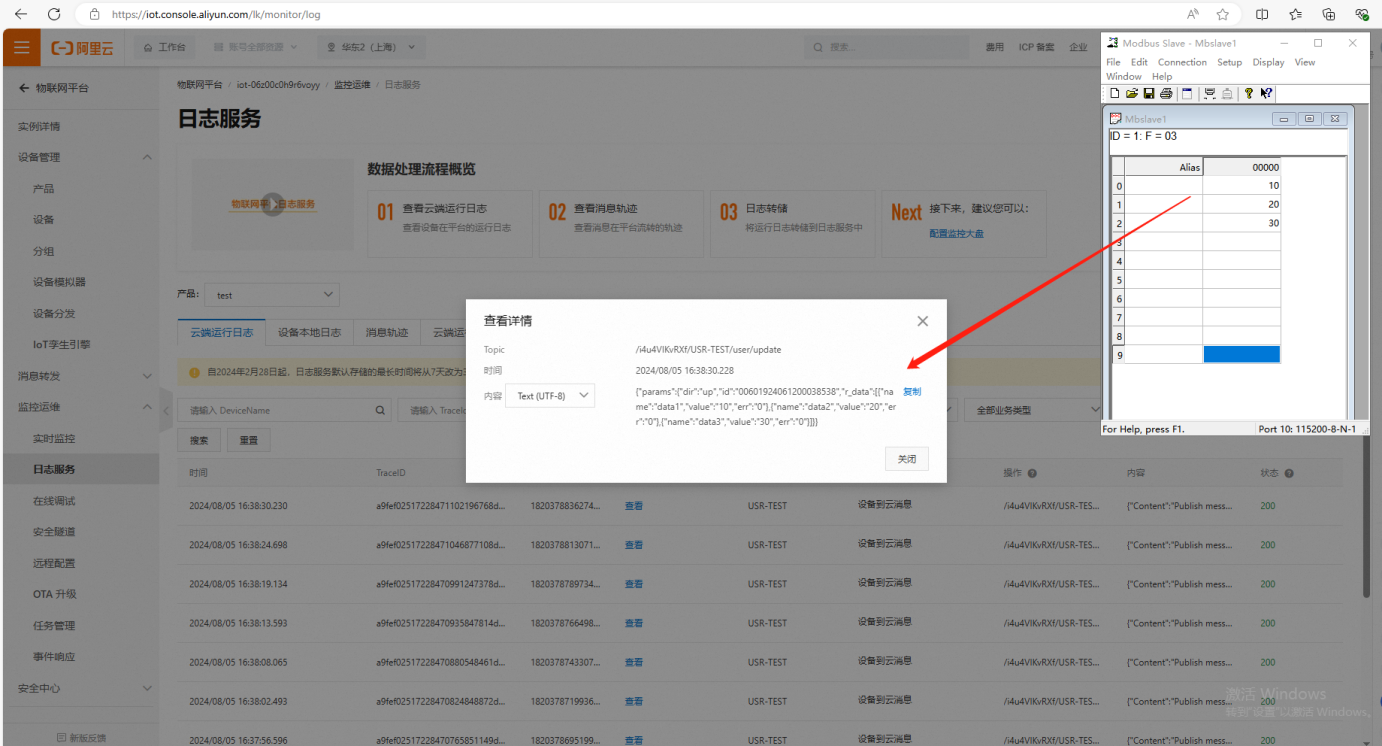

（2）USR-G771在阿里云平臺可以通過日志服務，點擊查看，看到USR-G771串口接的從機寄存器地址數據發到阿里云，按照Json格式上報。
采集寄存器地址0數據10，寄存器地址1數據20，寄存器地址2數據30。
{"params":{"dir":"up","id":"00601924061200038538","r_data":[{"name":"data1","value":"10","err":"0"},{"name":"data2","value":"20","err":"0"},{"name":"data3","value":"30","err":"0"}]}}
3、Json命令下發寫寄存器數據
阿里云可以往聯網模塊，發送命令來實現交互，例如往從機寫數據。可以看到slave從機收到指令進行了回復，同時參數發生了改變。
（1）Json下發命令如下，去修改從機1，寄存器地址0的數據更新100，寄存器地址1的數據更新200，寄存器地址3的數據更新300。
{
"rw_prot": {
"Ver": "1.0.1",
"dir": "down",
"id": "02500524060700013275",
"r_data": [{
"name": "data1"
},
{
"name": "data2"
},
{
"name": "data3"
} ] ,
"w_data": [{
"name": "data1",
"value": "100"
},
{
"name": "data2",
"value": "200"
},
{
"name": "data3",
"value": "300"
} ]
}
}

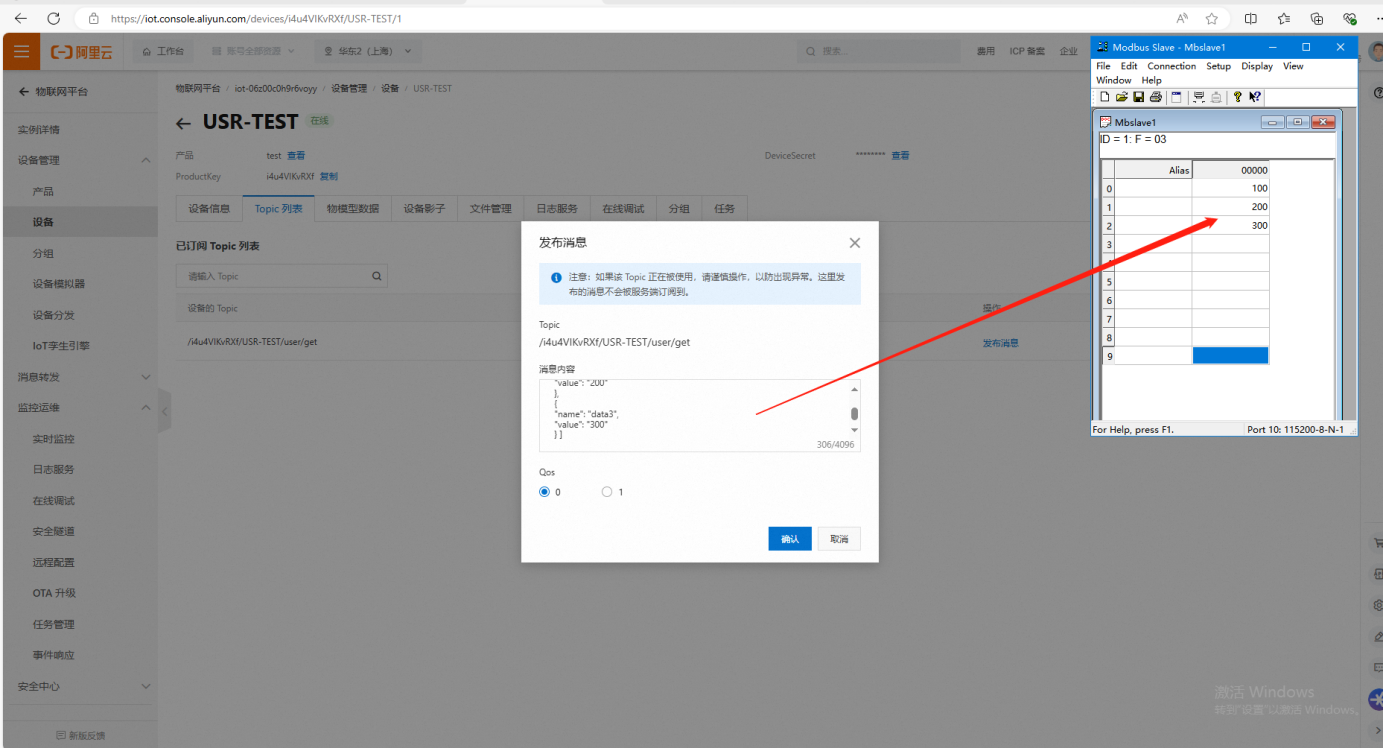

（2）阿里云發布消息，發送框輸入Json下發命令，點擊發送給USR-G771串口，往從機寫數據?？梢钥吹絪lave從機收到指令進行了回復，同時參數發生了改變。寄存器地址0寫數據100，寄存器地址1寫數據200，寄存器地址2寫數據300。

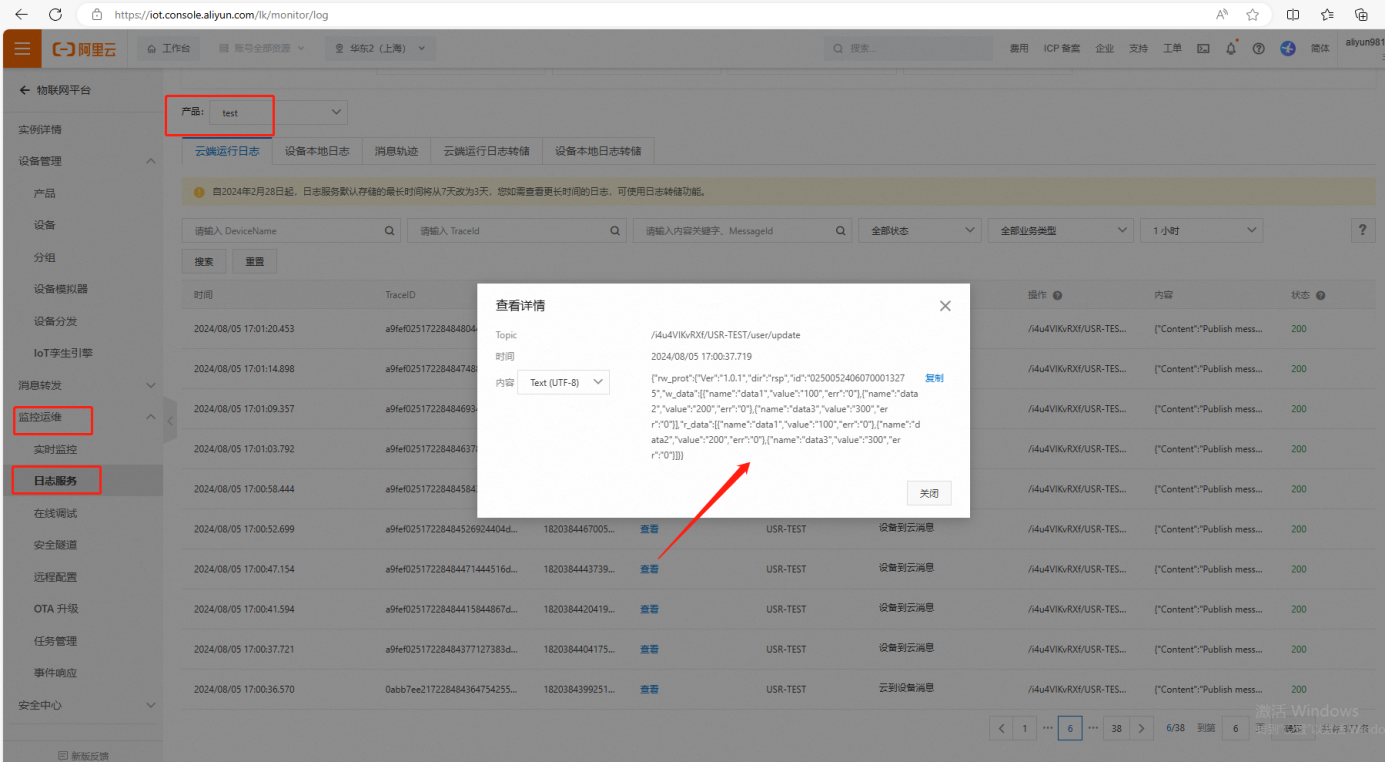

（3）阿里云收到回復，點擊監控運維，點擊日志服務，選擇產品test，點擊查看
{"rw_prot":{"Ver":"1.0.1","dir":"rsp","id":"02500524060700013275","w_data":[{"name":"data1","value":"100","err":"0"},{"name":"data2","value":"200","err":"0"},{"name":"data3","value":"300","err":"0"}],"r_data":[{"name":"data1","value":"100","err":"0"},{"name":"data2","value":"200","err":"0"},{"name":"data3","value":"300","err":"0"}]}}
編寫人：金志方 編寫日期：2024-08-06
審核人：金志方 審核日期：2024-08-06
訂正版本：V1.0 訂正內容：初稿
