USR-G780s（輕邊緣）連接阿里云透?jìng)髂Ｊ绞纠?/span>

備注：連接阿里云，需要USR-G780s聯網。

一、資料下載

USR-G780s資料：http://imbacareer.com.cn/Product/345.html

USR-G780s 設置軟件下載連接：http://imbacareer.com.cn/Download/1438.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

阿里云地址https://www.aliyun.com/daily-act/ecs/activity_selection?utm_content=se_1015274566&accounttraceid=3286d10b24cb457ab8ef09a789aeff03mqxd

二、硬件連接

1、所需物品

USR-G780s 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G780s 的485串口接USB-RS485串口線到電腦USB口。接好4G天線，然后產品接12V電源適配器上電。

3、查看端口號

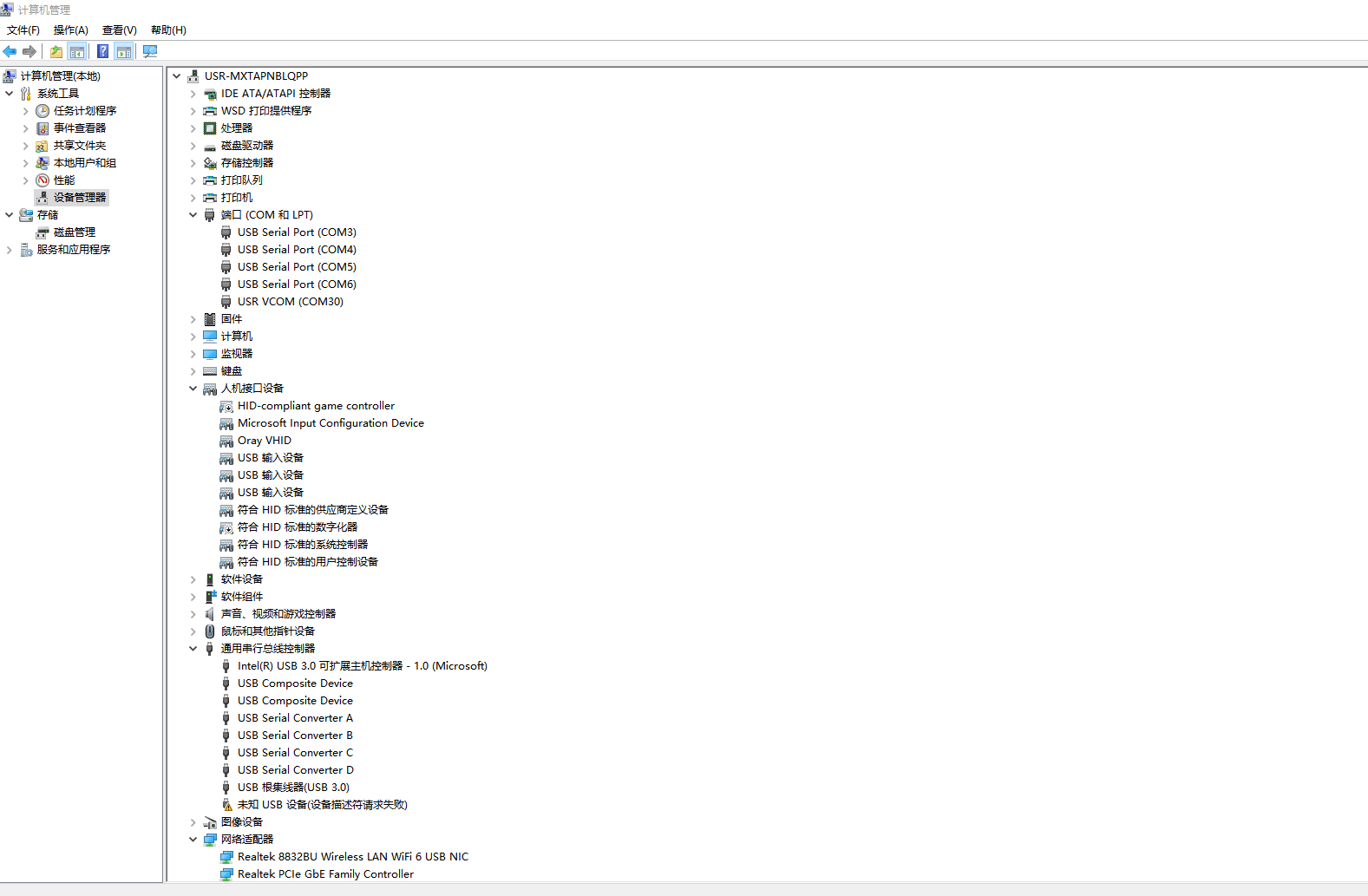

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780s的USB-RS485串口線COM口號COM10。

三、阿里云設置

1、登陸阿里云平臺，找到物聯網平臺，這里用的連接公共實例

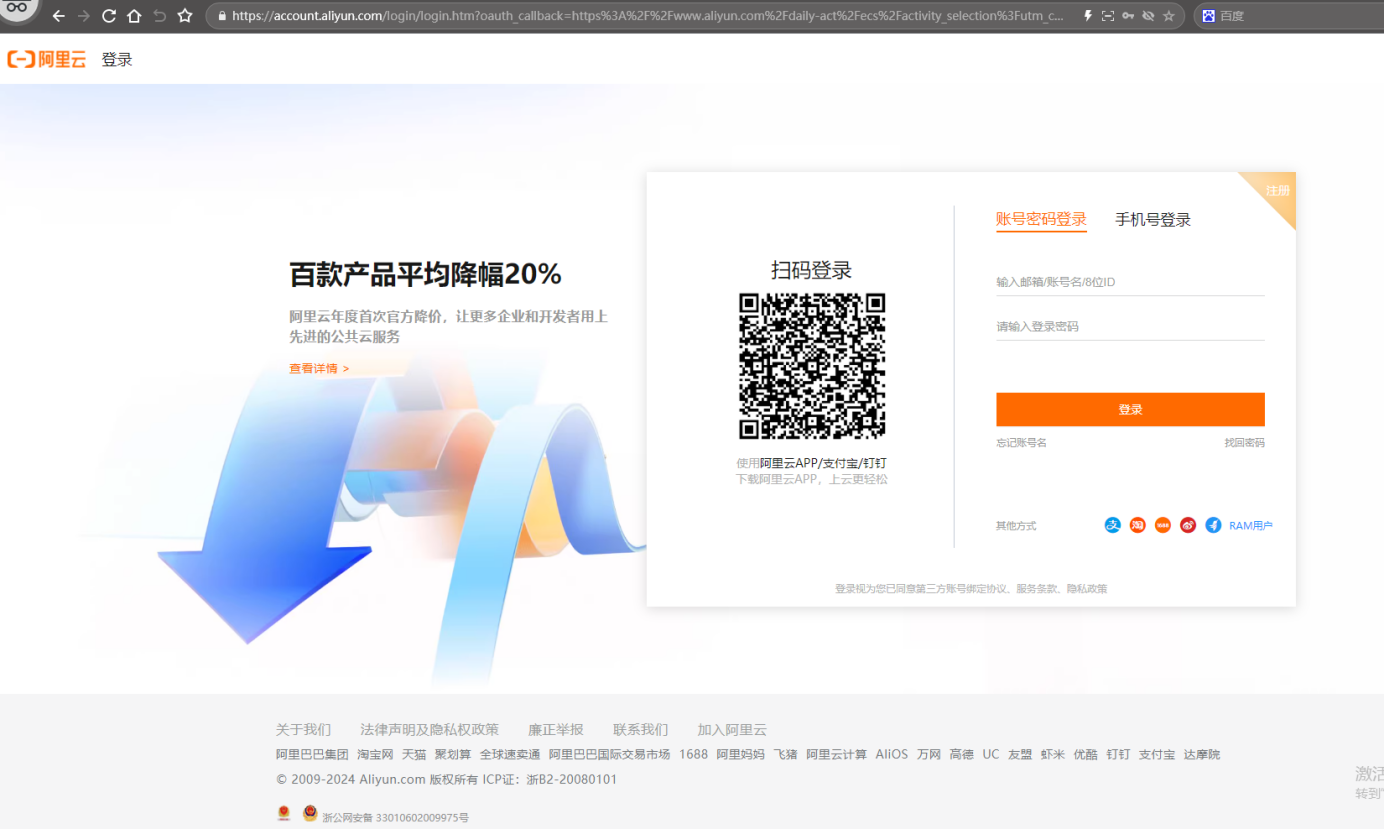

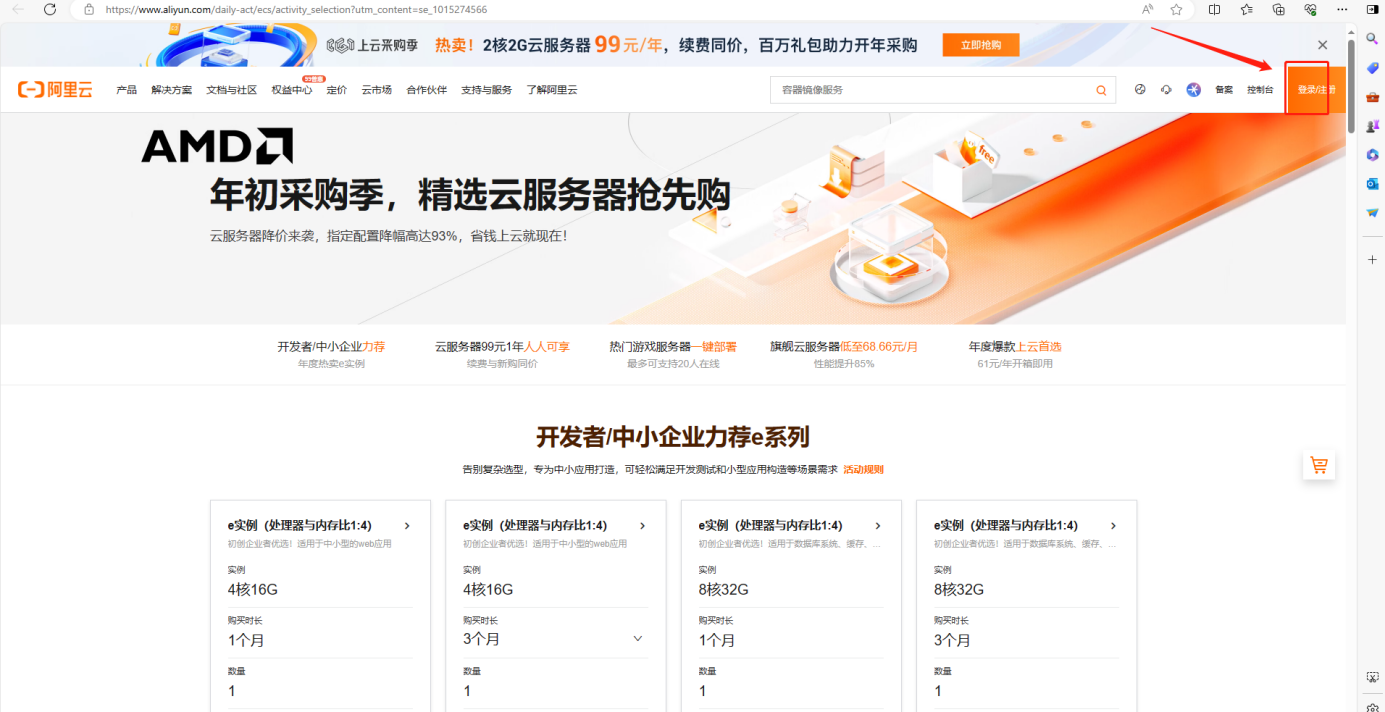

（1）登陸阿里云平臺

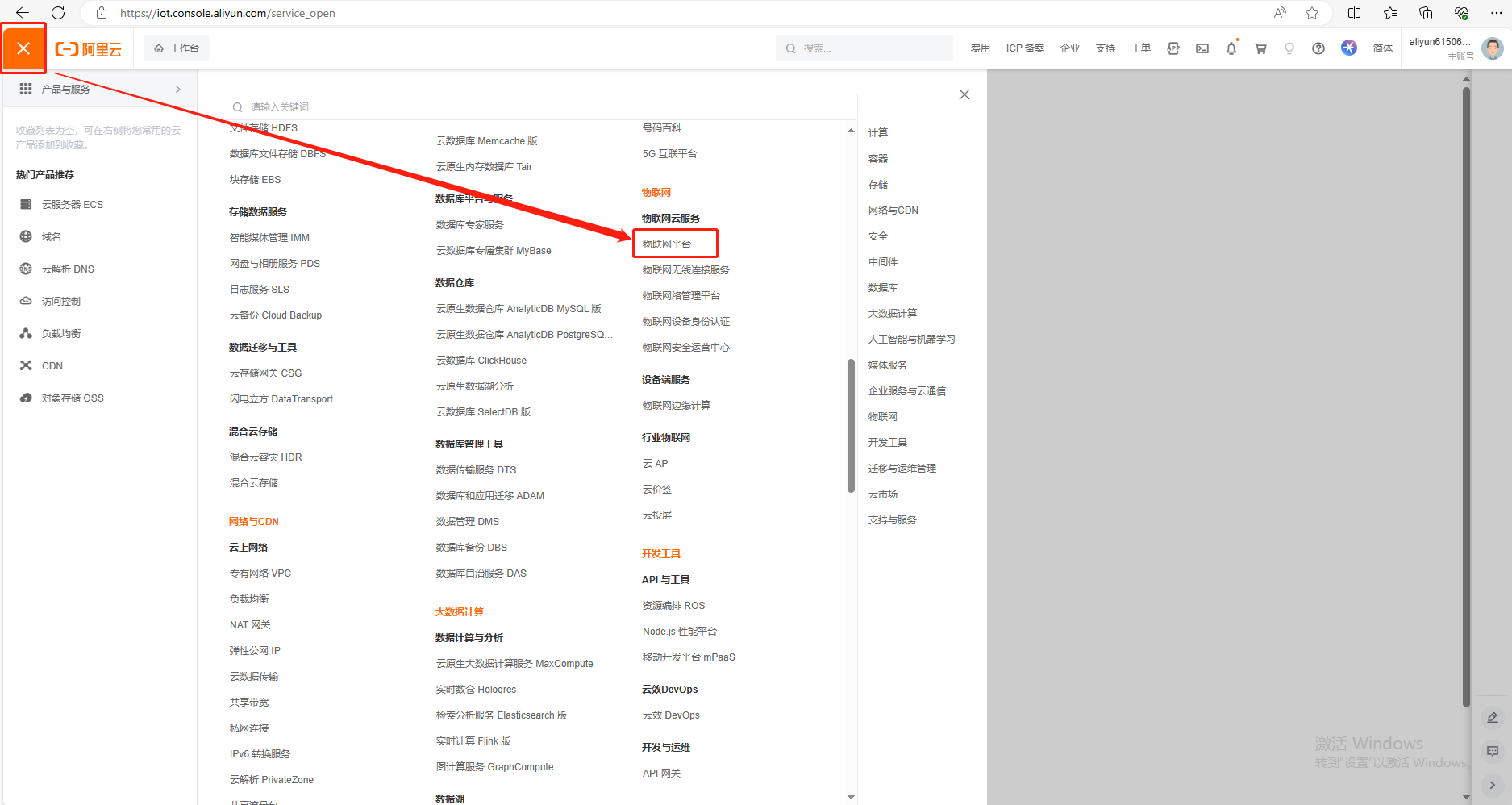

（2）找到物聯網平臺

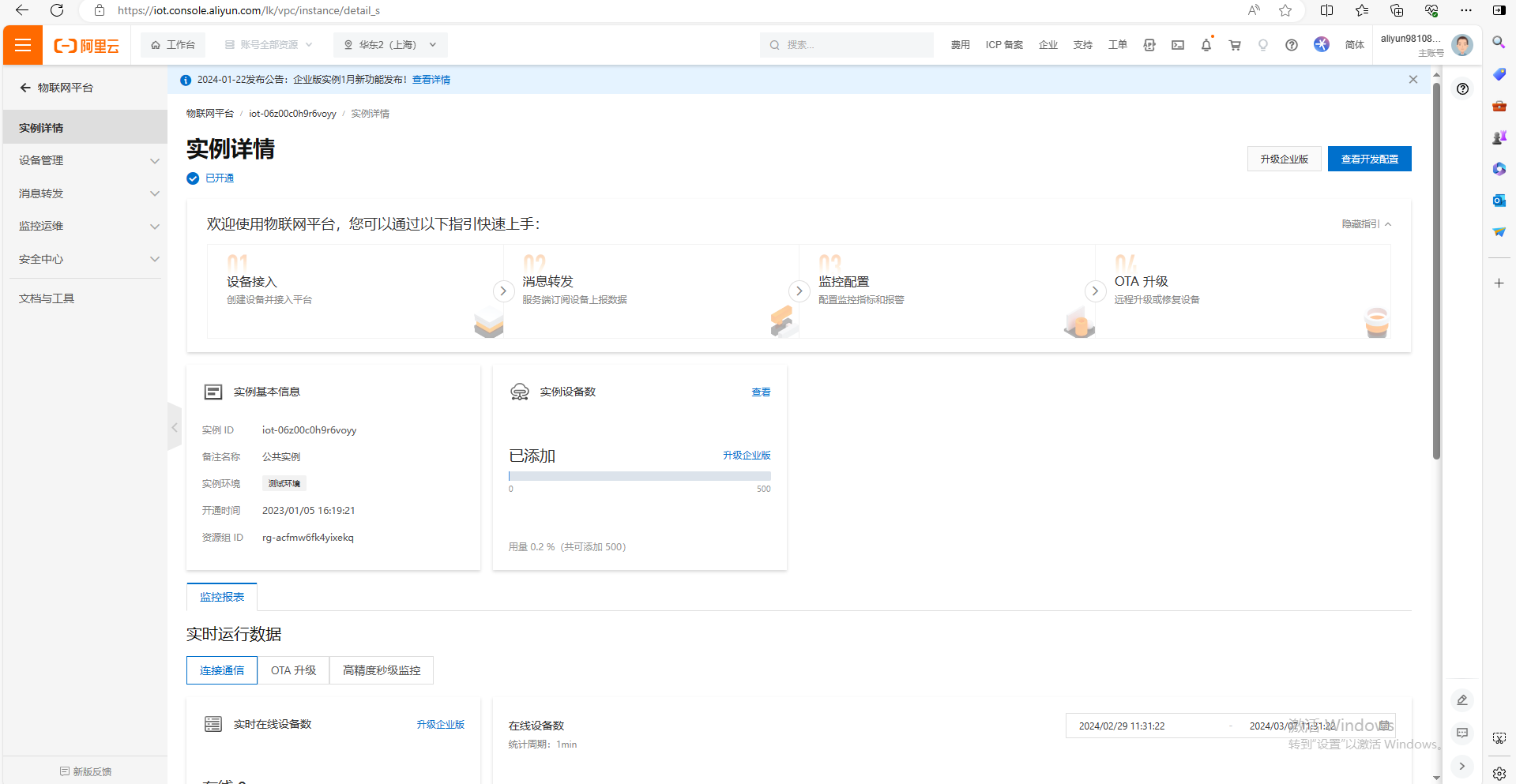

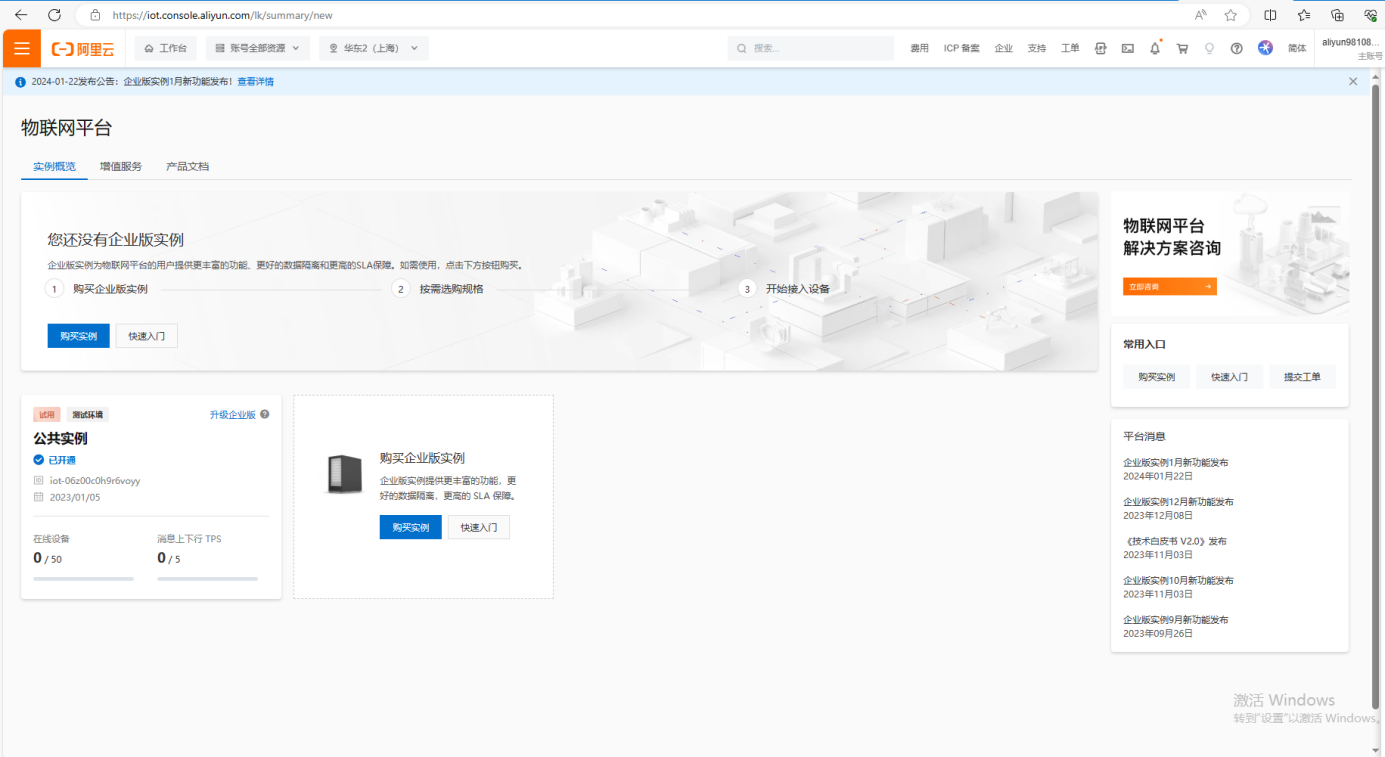

（3）開通連接公共實例

2、創建產品

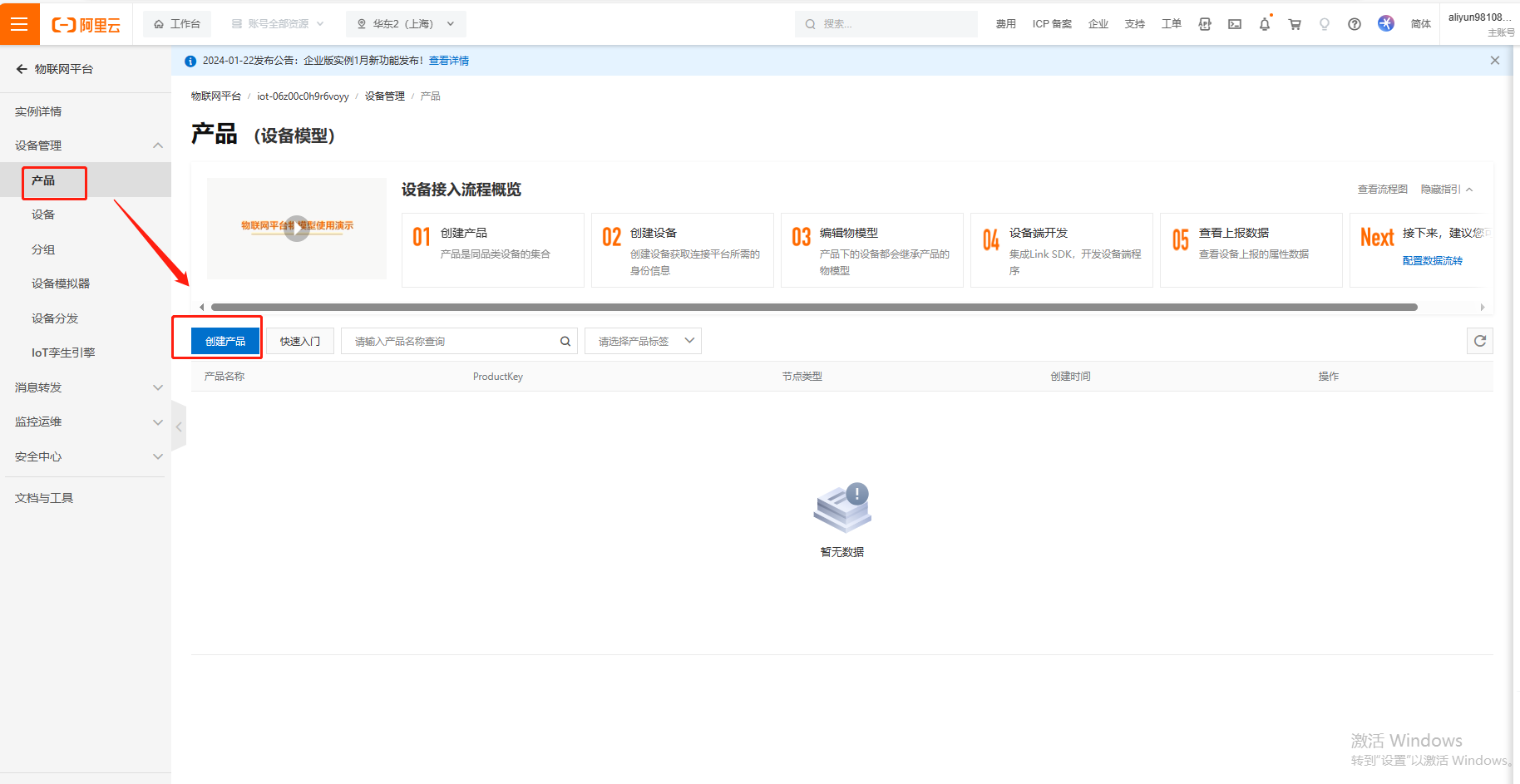

（1）點擊產品，點擊創建產品

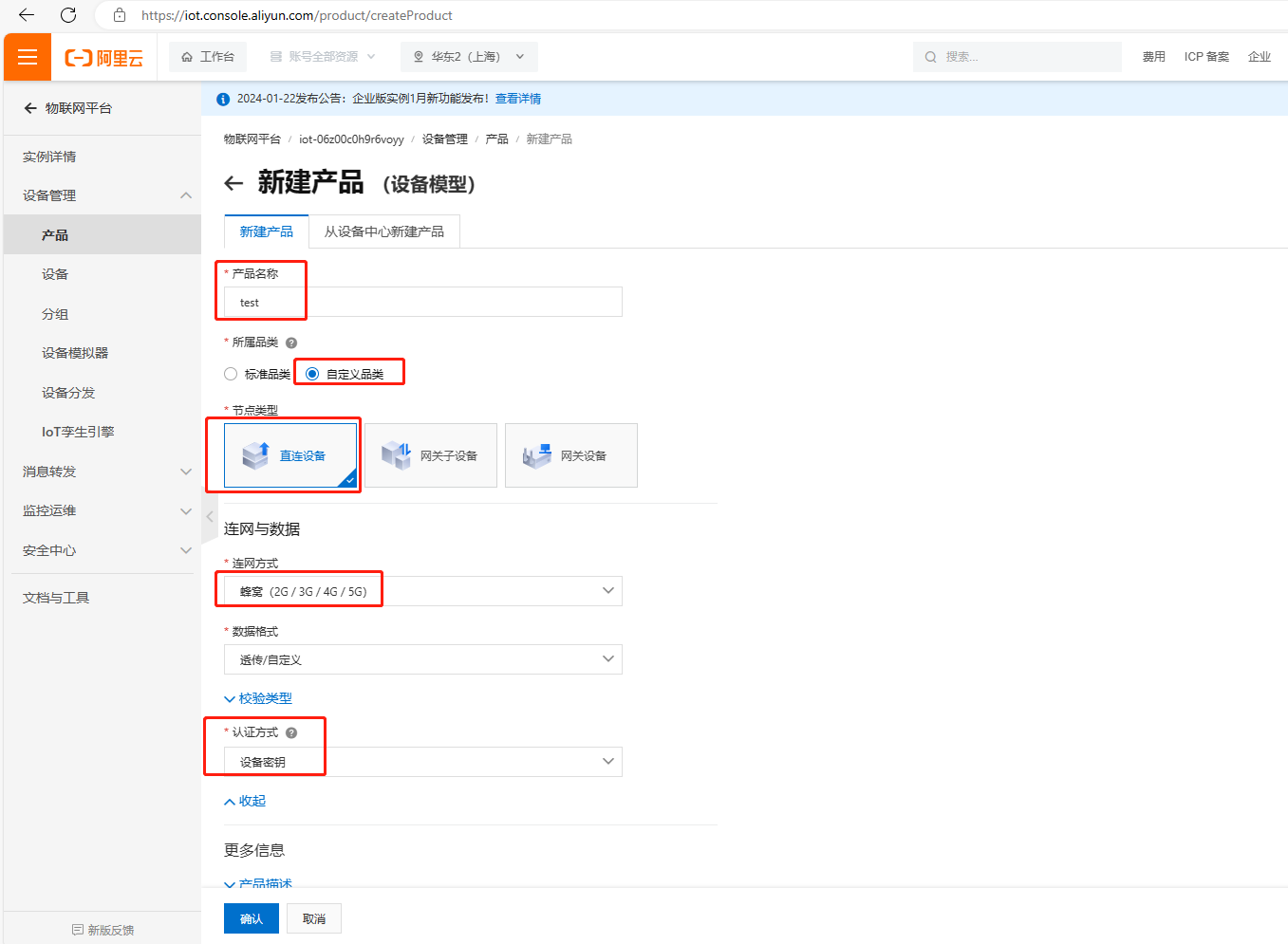

（2）新建產品信息，依次填寫：

產品名稱舉例test——所屬品類選擇自定義品類——節點類型選擇直連設備——聯網與數據聯網方式選擇蜂窩（2G/3G/4G/5G）——數據格式選擇透?jìng)?自定義——認證方式選擇設備秘鑰——點擊確定，完成創建產品。

3、添加設備

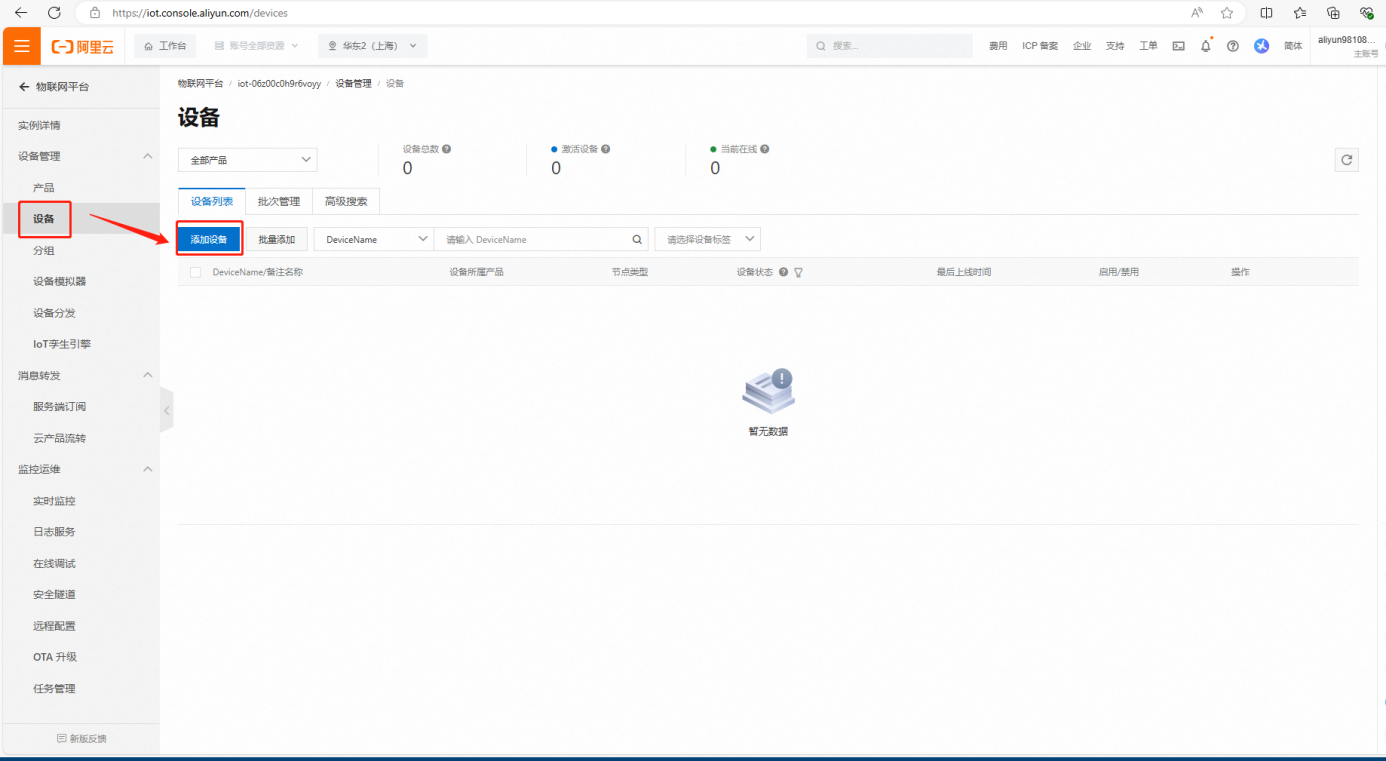

（1）產品創建成功后，添加設備。點擊設備，點擊添加設備，產品名舉例填test,DeviceName填USR-TEST，備注名稱填MQTT，點擊確認。

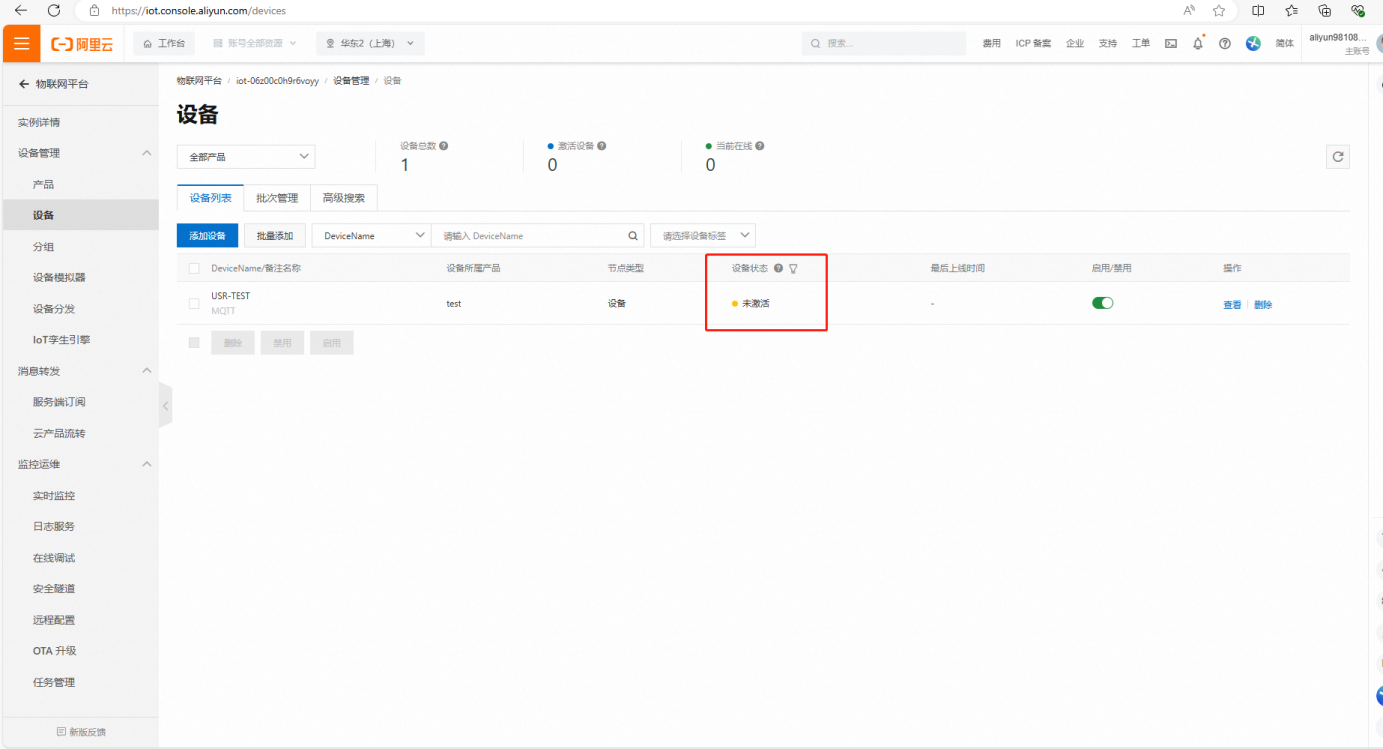

（2）添加完設備，如下圖展示，設備狀態是未激活，等設置完USR-G780s的MQTT連接阿里云參數之后，設備狀態才顯示在線。

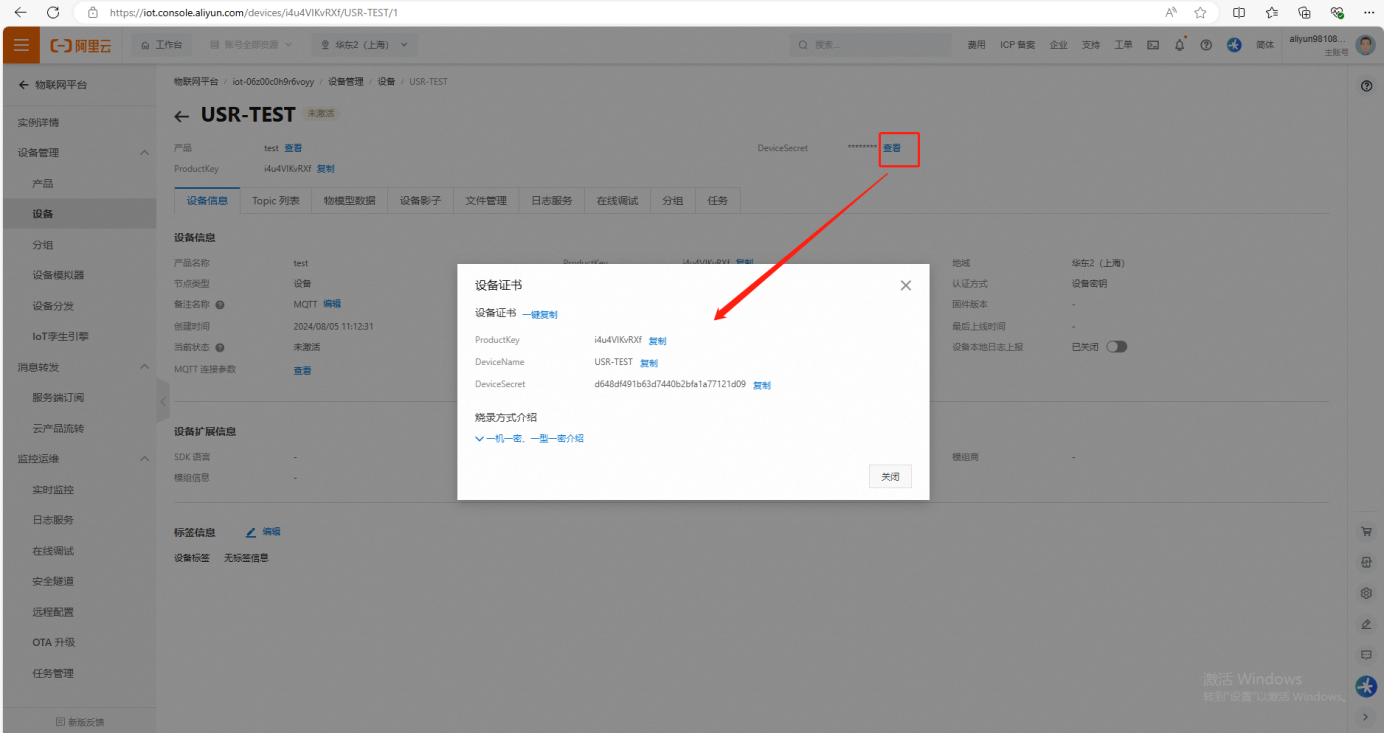

4、查看設備證書內容

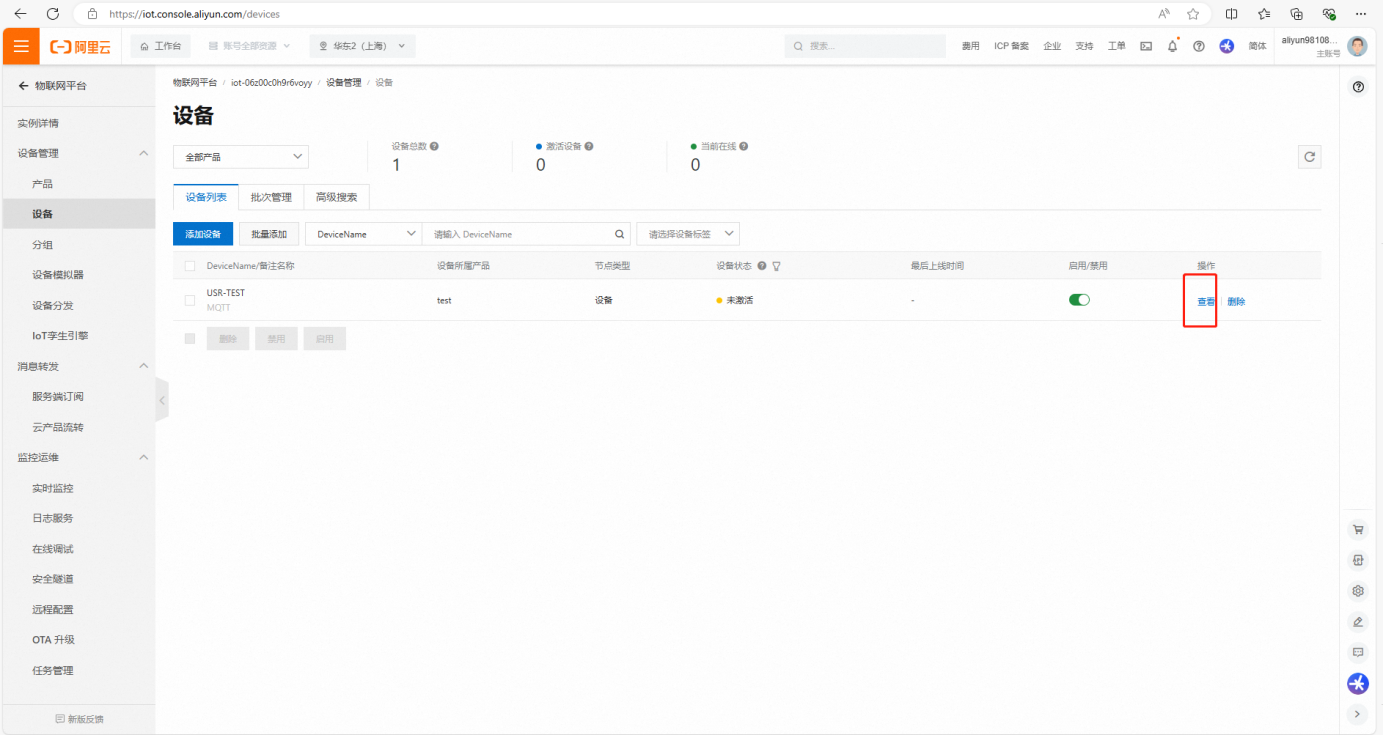

點擊設備，點擊查看，再點擊DeviceSecret后面的查看。

展示設備證書：

ProductKey: i4u4VIKvRXf
DeviceName: USR-TEST
DeviceSecret: d648df491b63d7440b2bfa1a77121d09

5、查看產品Topic

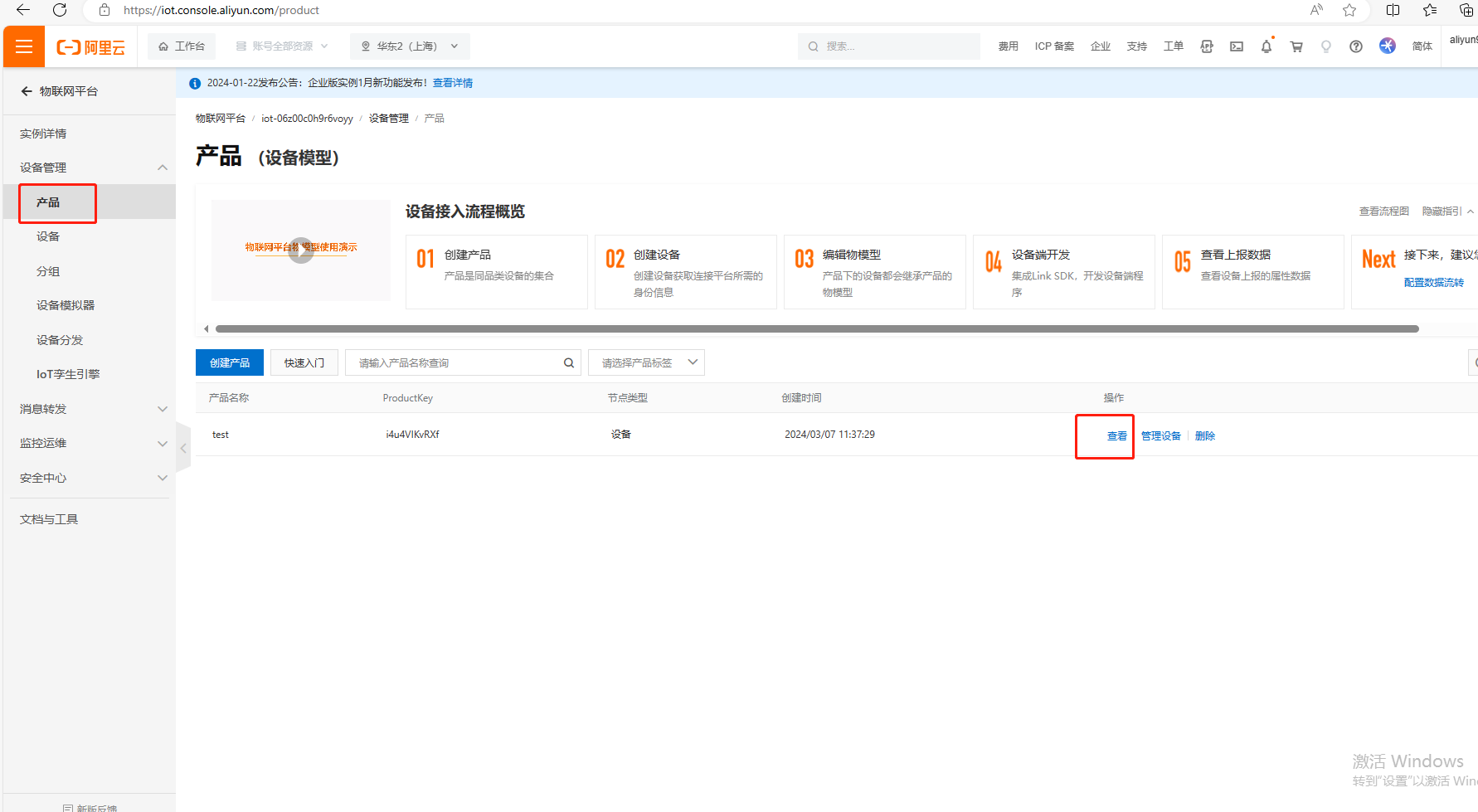

（1）點擊產品，點擊查看

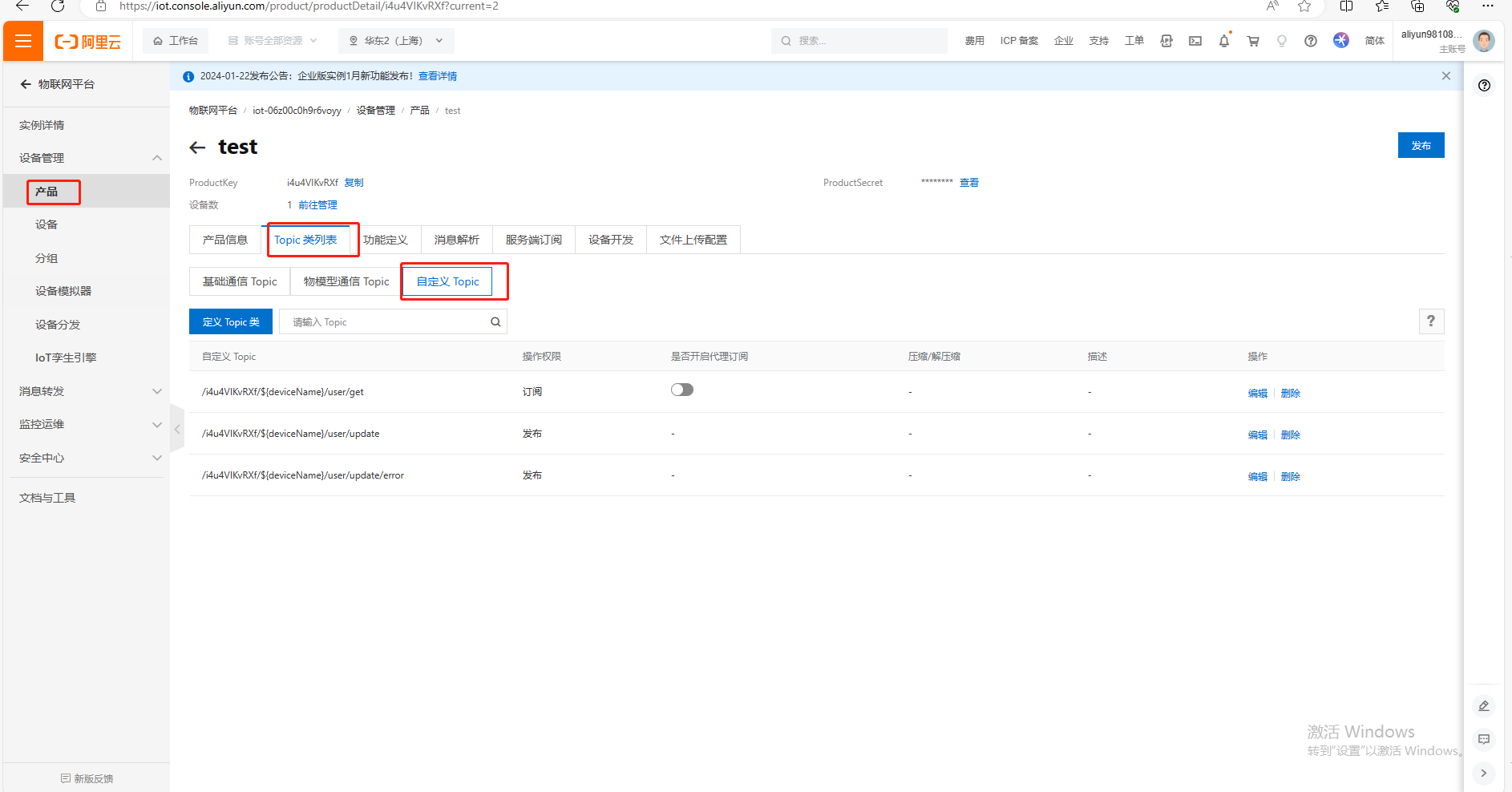

（2）點擊Topic類列表，點擊自定義Topic,找到訂閱和發布

設置USR-G780s的MQTT參數，需要按照以下方法設置訂閱和發布主題。

數據訂閱測試：將訂閱的主題/i4u4VIKvRXf/USR-TEST/user/get填寫到USR-G780s訂閱的主題配置中去（注意將原主題中的${deviceName}替換為USR-TEST(本產品的DeviceName)）；

數據發布測試：將發布的主題/i4u4VIKvRXf/USR-TEST/user/update填寫到USR-G780s推送的主題配置中去（注意將原主題中的${deviceName}替換為USR-TEST(本產品的DeviceName)）；

四、USR-G780s參數設置

1、打開USR-G780s設置軟件

2、打開串口，點擊進入配置狀態

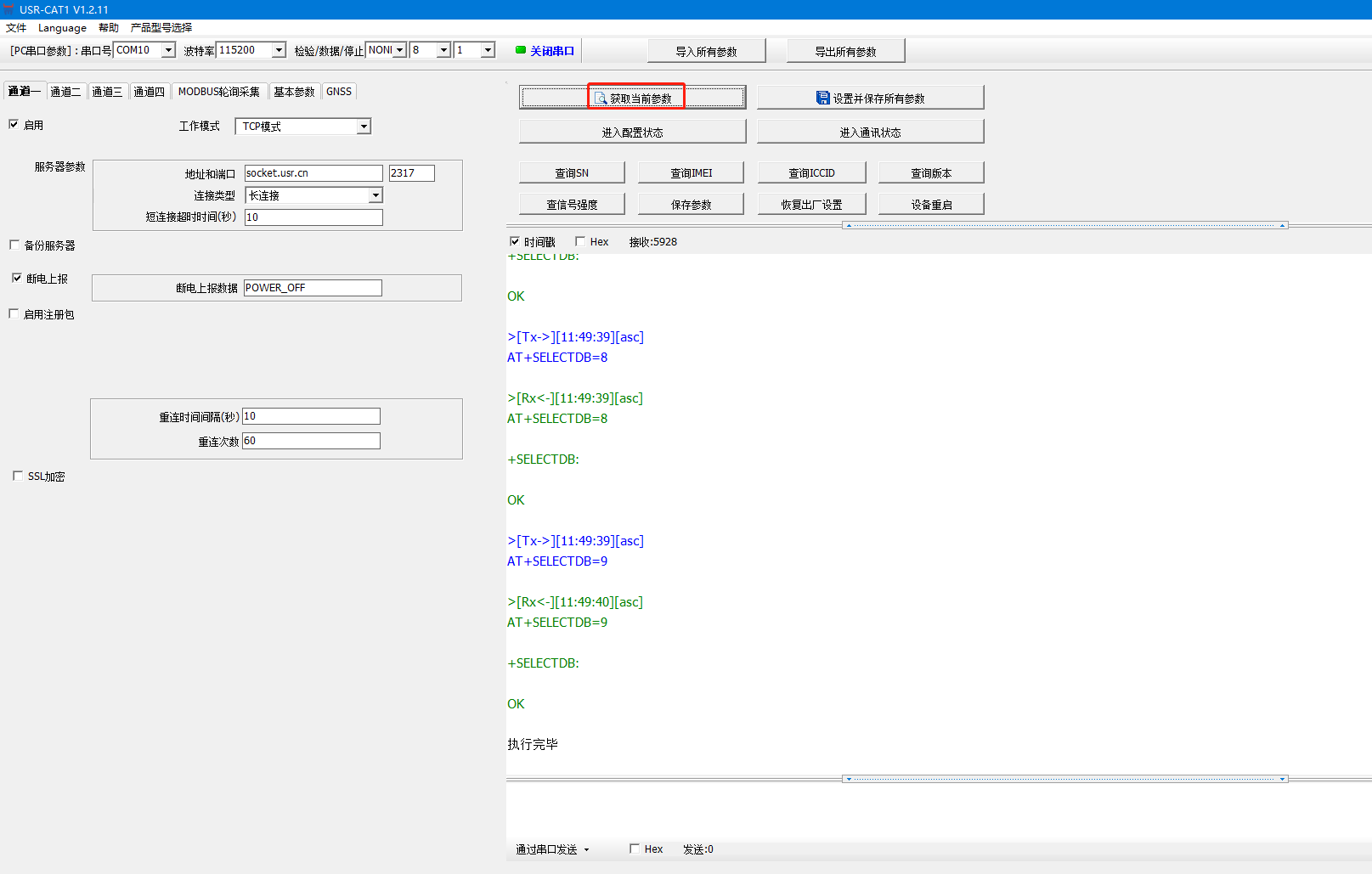

3、點擊獲取當前參數

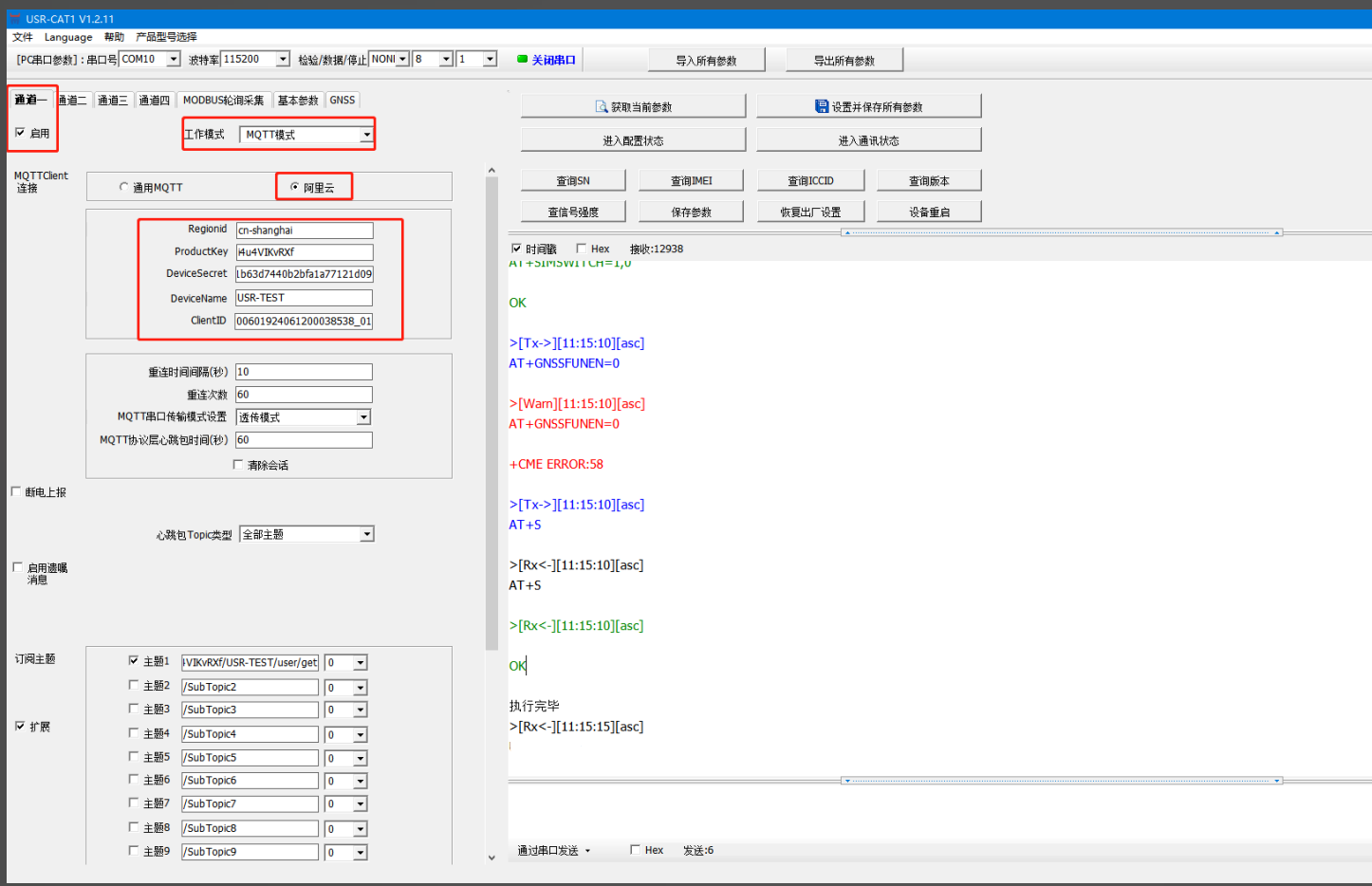

4、設置MQTT模式參數

（1）打開通道一，勾選啟用，工作模式選擇MQTT模式，MQTTclient連接選擇阿里云

（2）設置設備證書信息

Regionid地域代碼填寫cn-shanghai

ProductKey產品密鑰填寫對應阿里云平臺設備的i4u4VIKvRXf

DeviceSecret設備密碼填寫對應阿里云平臺設備的d648df491b63d7440b2bfa1a77121d09

DeviceName設備名稱填寫對應阿里云平臺設備的USR-TEST

ClientID設備客戶端ID填寫和阿里云設備不一樣的ID

MQTT串口傳輸模式設置選擇透?jìng)髂Ｊ健?/span>

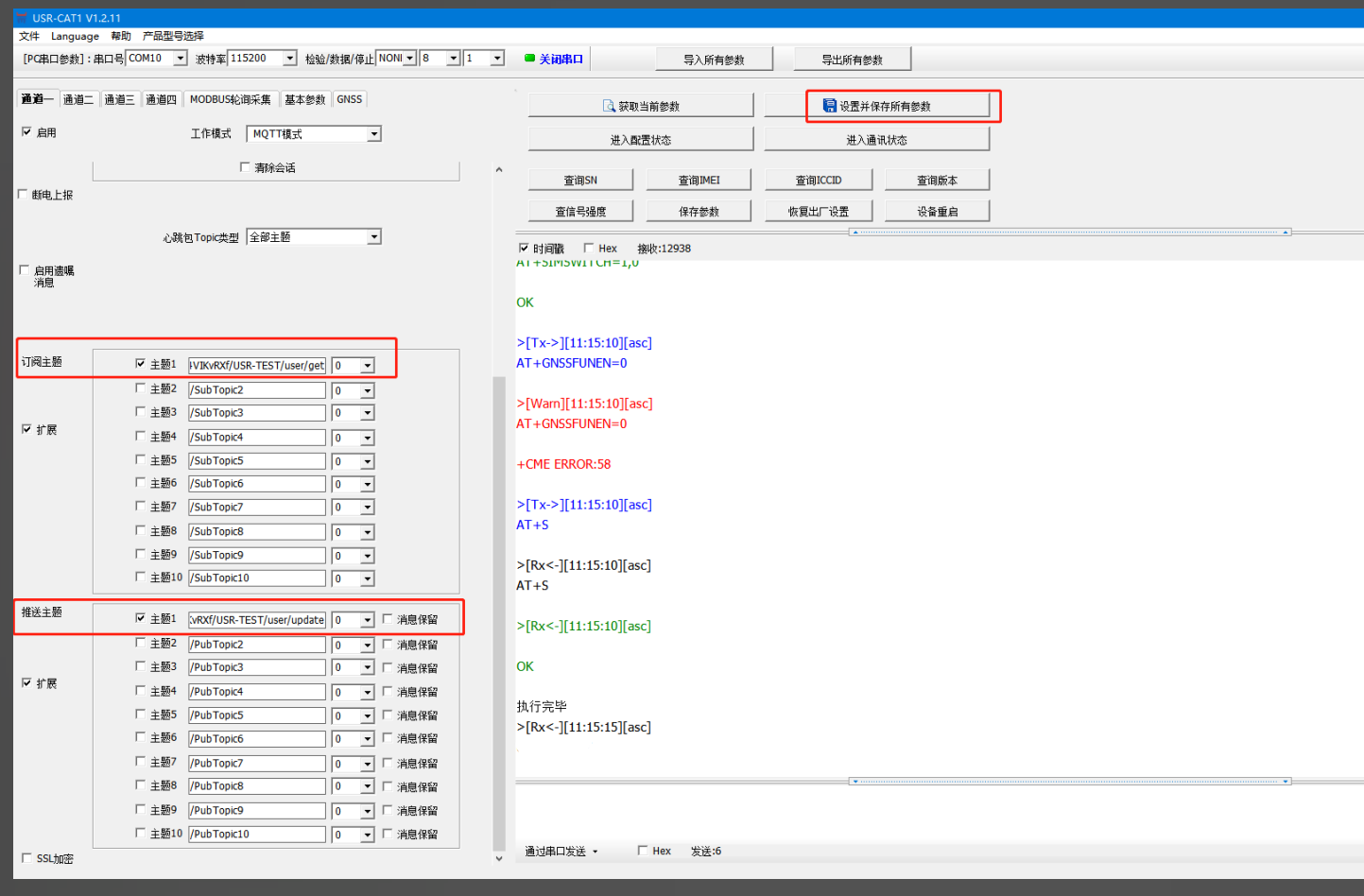

（3）設置訂閱主題和推送主題，點擊設置并保存所有參數

訂閱主題，勾選主題1，將/i4u4VIKvRXf/USR-TEST/user/get填寫到USR-G780s訂閱主題配置；

推送主題，勾選主題1，將/i4u4VIKvRXf/USR-TEST/user/update填寫到USR-G780s推送主題配置；

五、MQTT連接阿里云功能調試

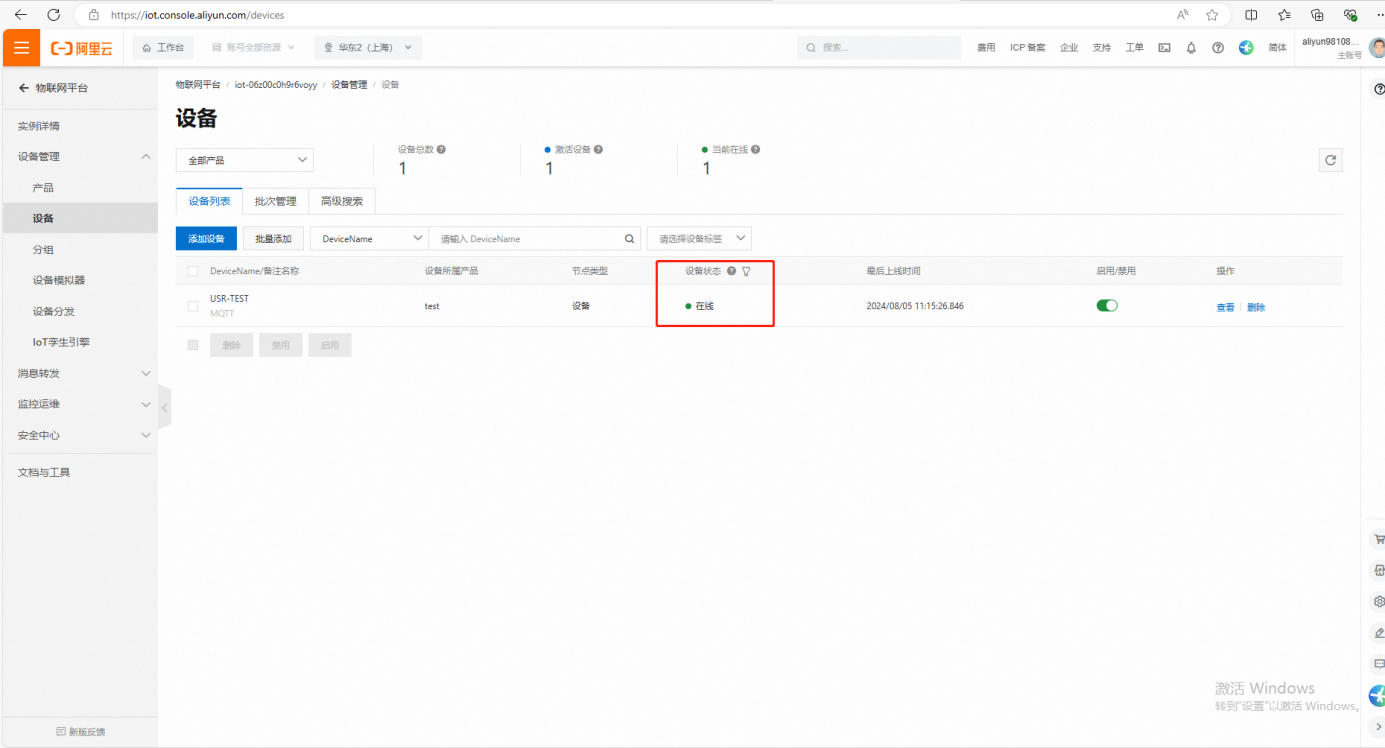

1、查看阿里云設備狀態在線

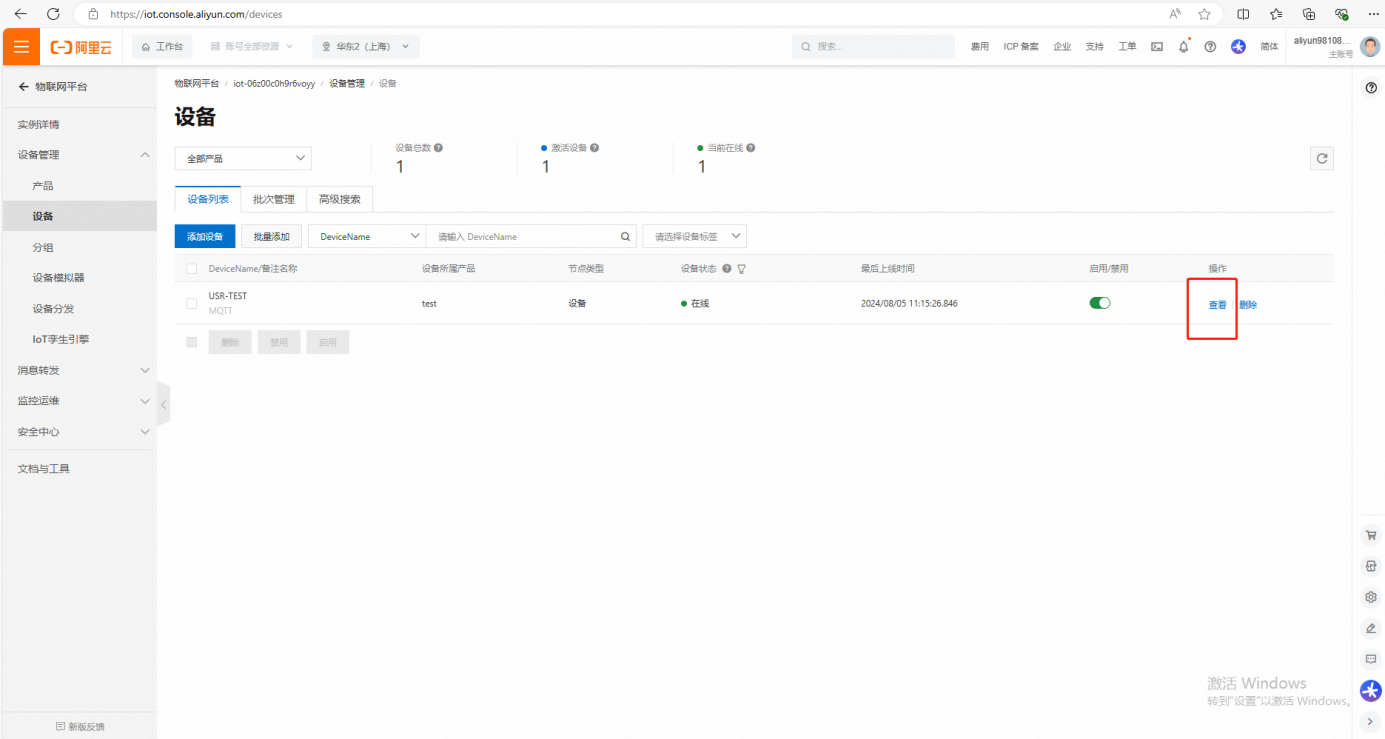

USR-G780s 設置完MQTT連接阿里云參數，聯網正常，在阿里云平臺可以看到設備狀態是在線。

2、數據訂閱測試

（1）點擊設備，點擊查看

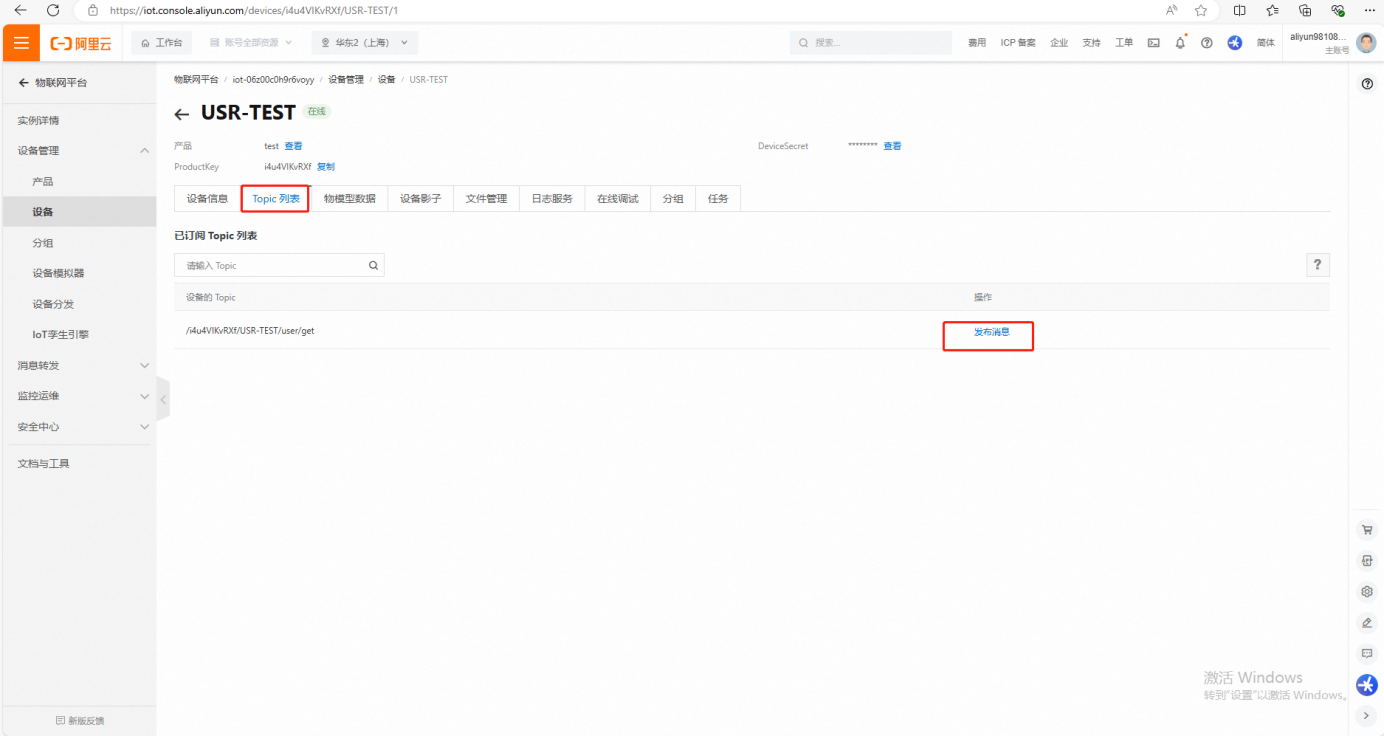

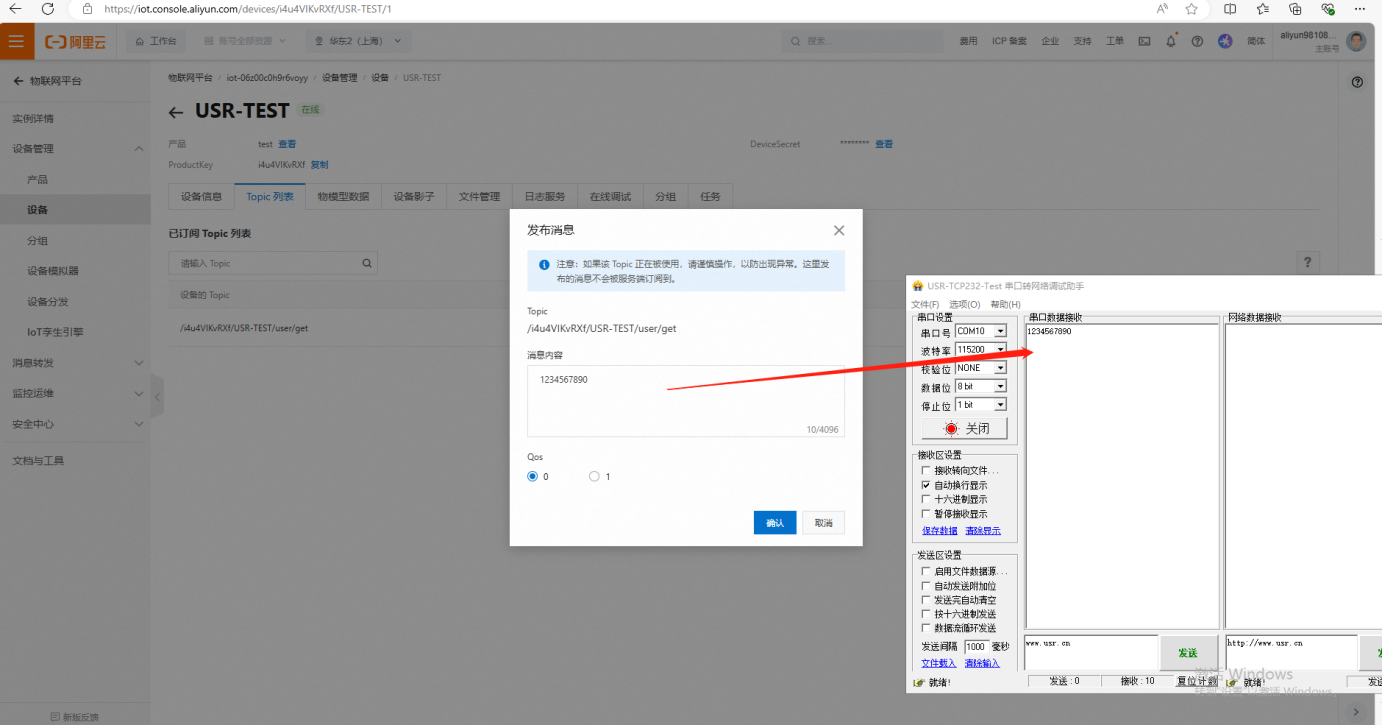

（2）點擊Topic列表，點擊發布消息

（3）使用阿里云平臺發布的消息1234567890，被USR-G780s訂閱到，并通過USR-G780s串口發給串口端，串口助手接收到阿里云下發的數據1234567890。

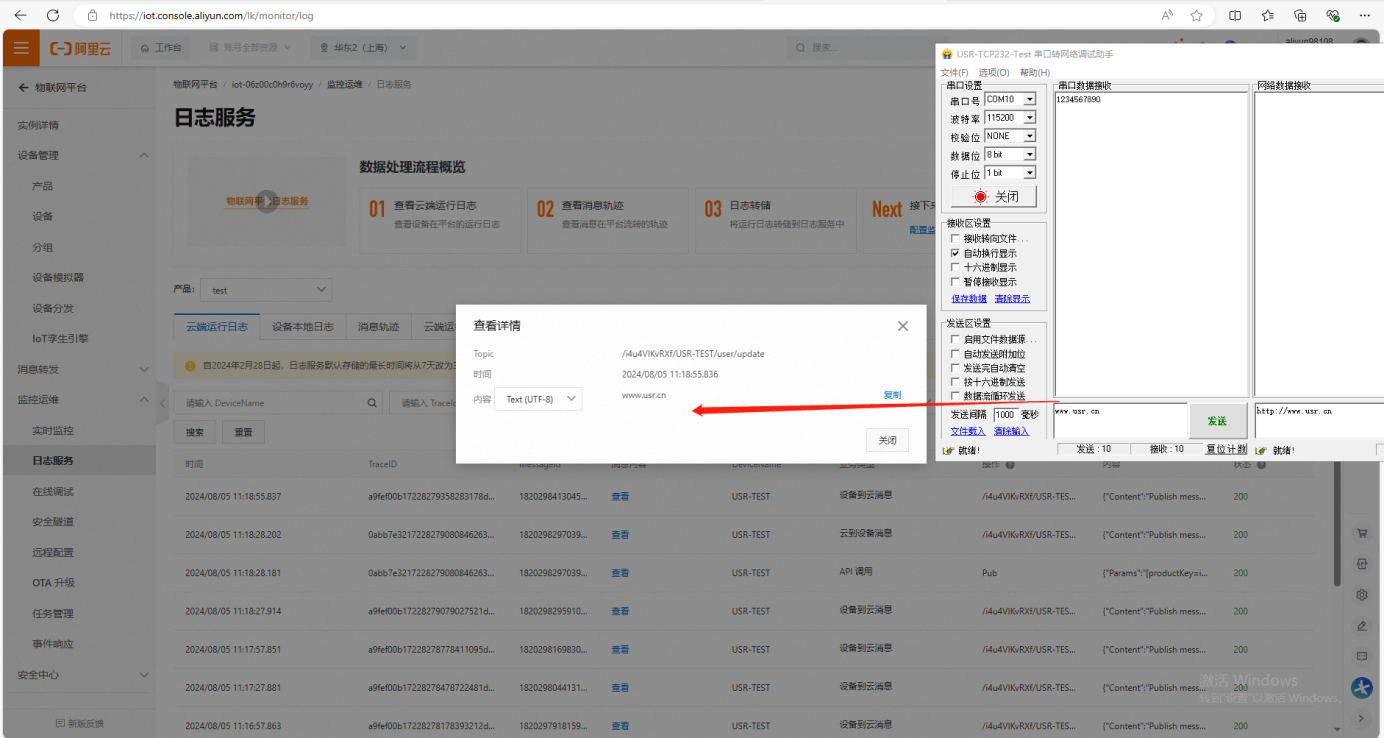

3、數據發布測試

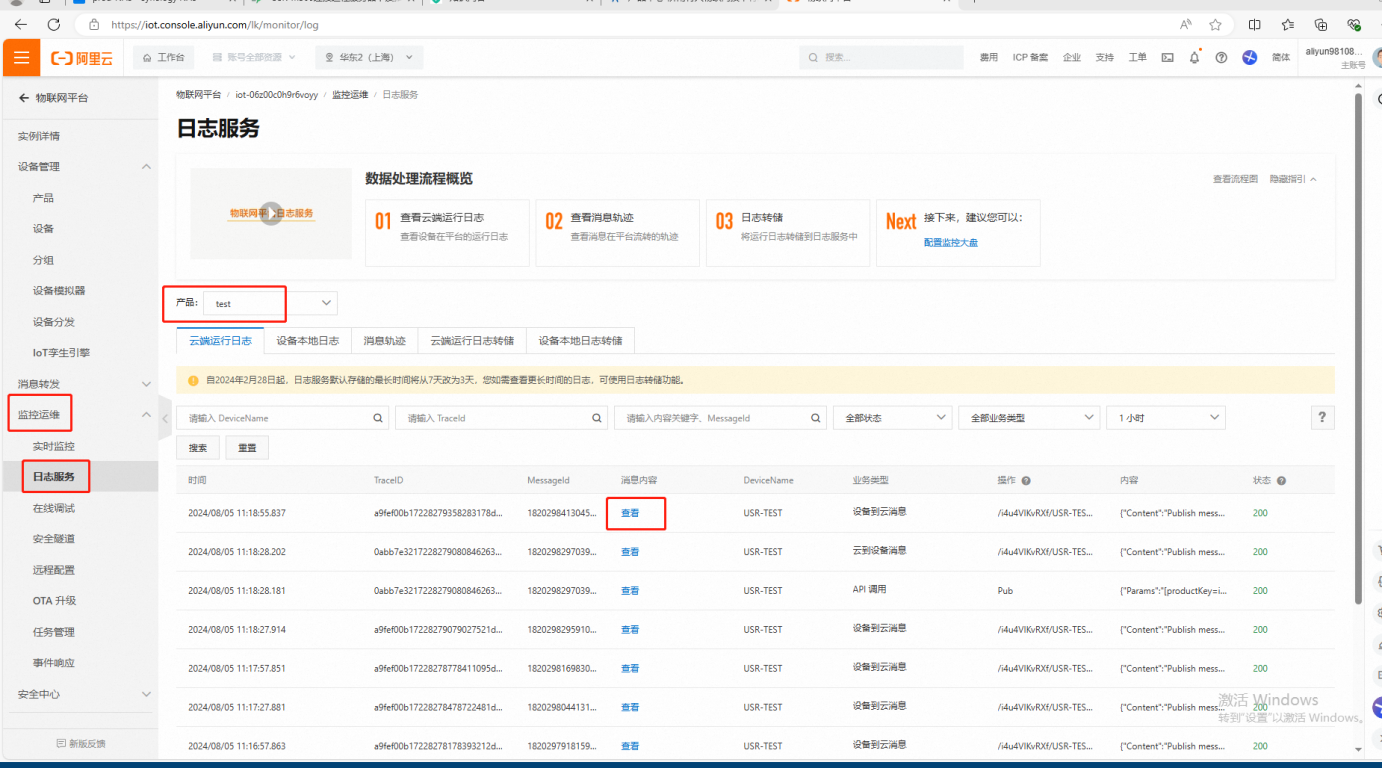

（1）點擊監控運維，點擊日志服務，選擇產品test

（2）USR-G780s使用串口助手發送數據imbacareer.com.cn，發送完成之后，我們?cè)诎⒗镌破脚_(tái)可以通過日志服務，點擊查看，看到USR-G780s串口發到阿里云的數據imbacareer.com.cn。

編寫人：金志方 編寫日期：2024-08-05

審核人：金志方 審核日期：2024-08-05

訂正版本：V1.0 訂正內容：初稿
