一、資料下載

USR-G780S 相關資料官網下載鏈接：http://imbacareer.com.cn/Product/345.html

網絡、串口二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

虛擬串口軟件官網下載鏈接：http://imbacareer.com.cn/Download/31.html

二、硬件連接

1、所需物品

USR-G780S 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G780S 的232串口接USB-RS232串口線到電腦USB口，插上4G天線，然后產品接12V電源適配器上電。本例中使用有人遠程桌面模擬TCP 服務器，有人遠程桌面不對外開放，用戶根據自己的需求選擇服務器即可。

三、產品參數設置

1、遠程桌面模擬TCP服務器

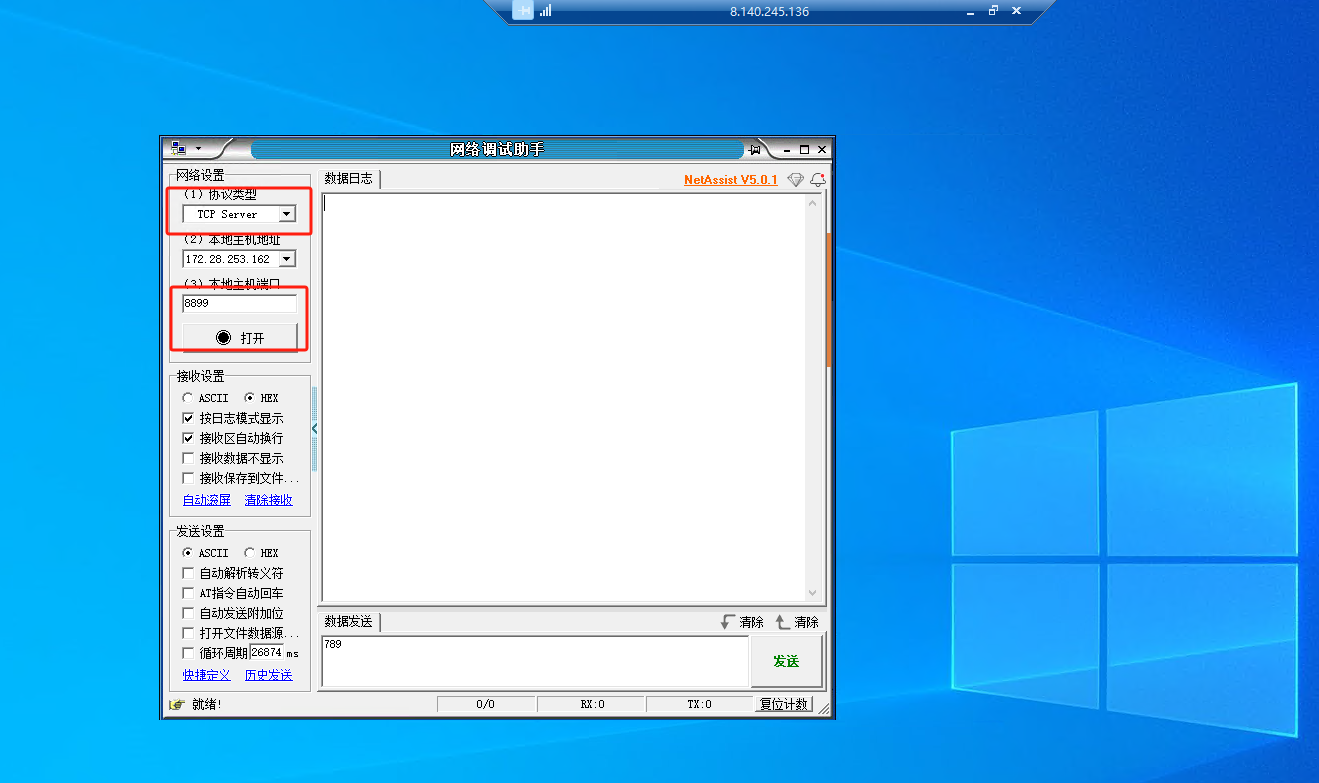

登錄遠程桌面，打開一個網絡調試助手模擬TCP SERVER，端口號設置為8899

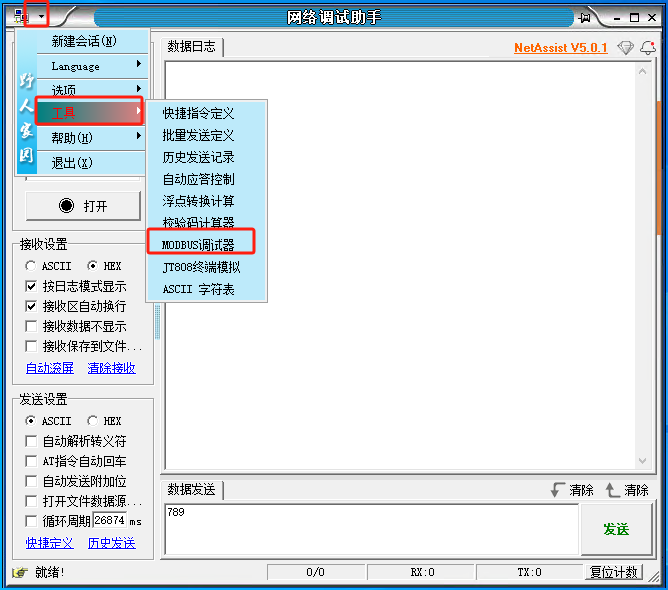

進入到mdobus 調試器界面，以便發送和接收modbus TCP指令。

2、USR-G780S參數設置

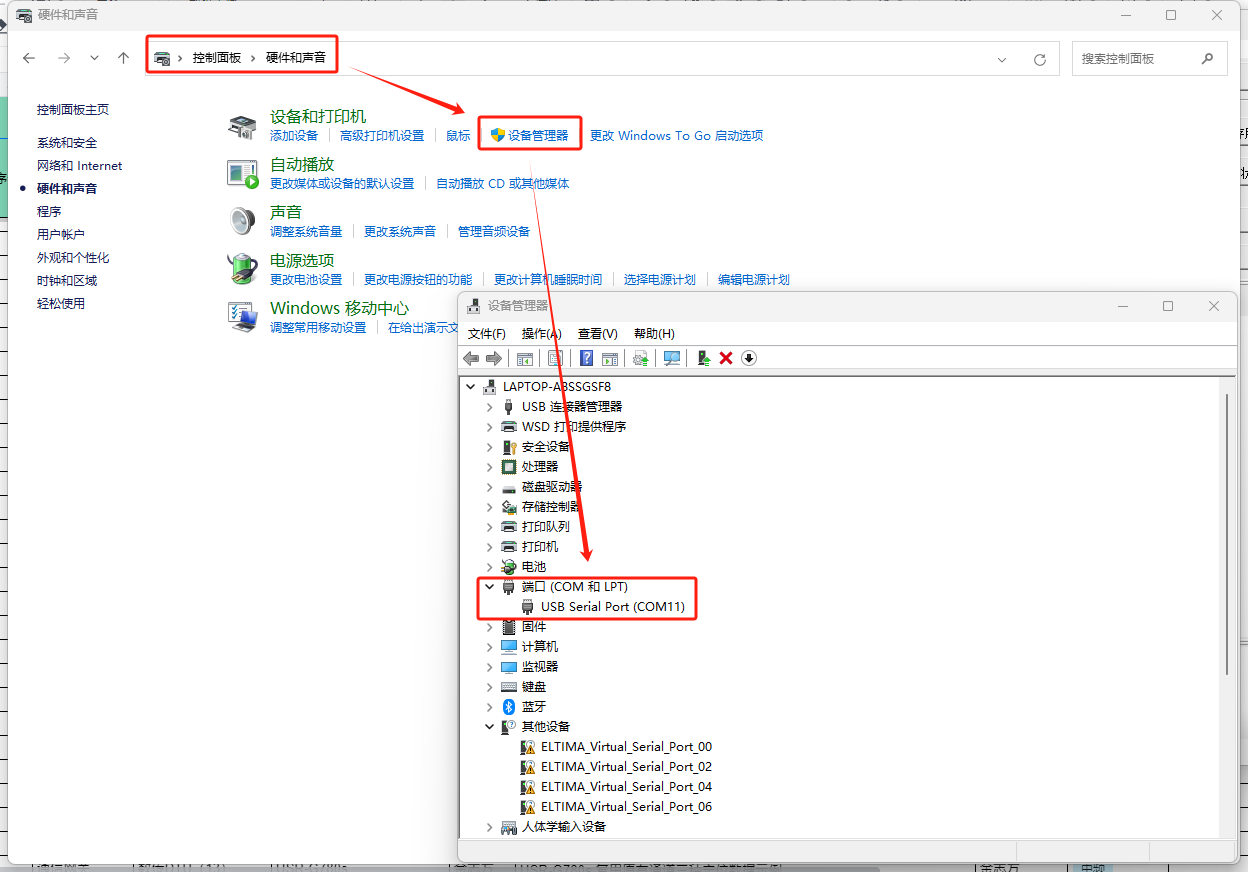

USR-G780S接轉換器到電腦，打開電腦控制面板---硬件和聲音---設備管理器---COM和LPT，確認USB轉換器端口號為COM11

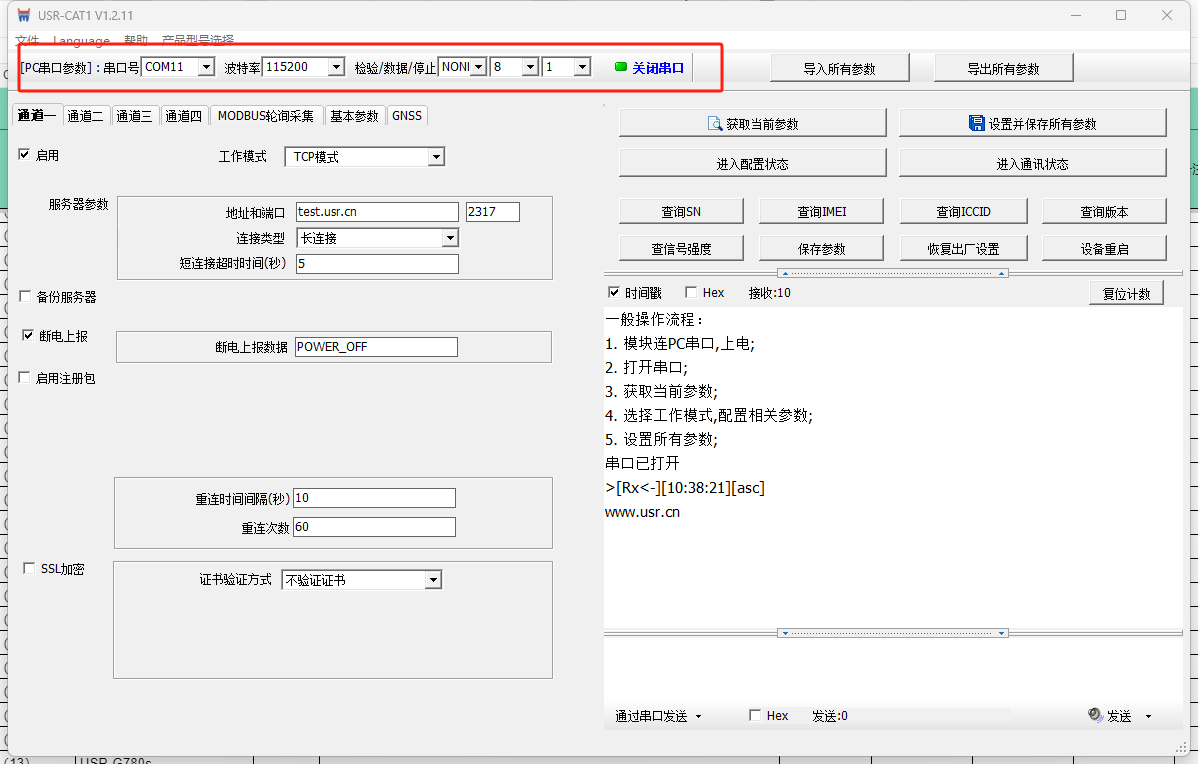

打開USR-G780S上位機軟件，串口參數選擇COM11、115200、NONE、8、1，打開串口。

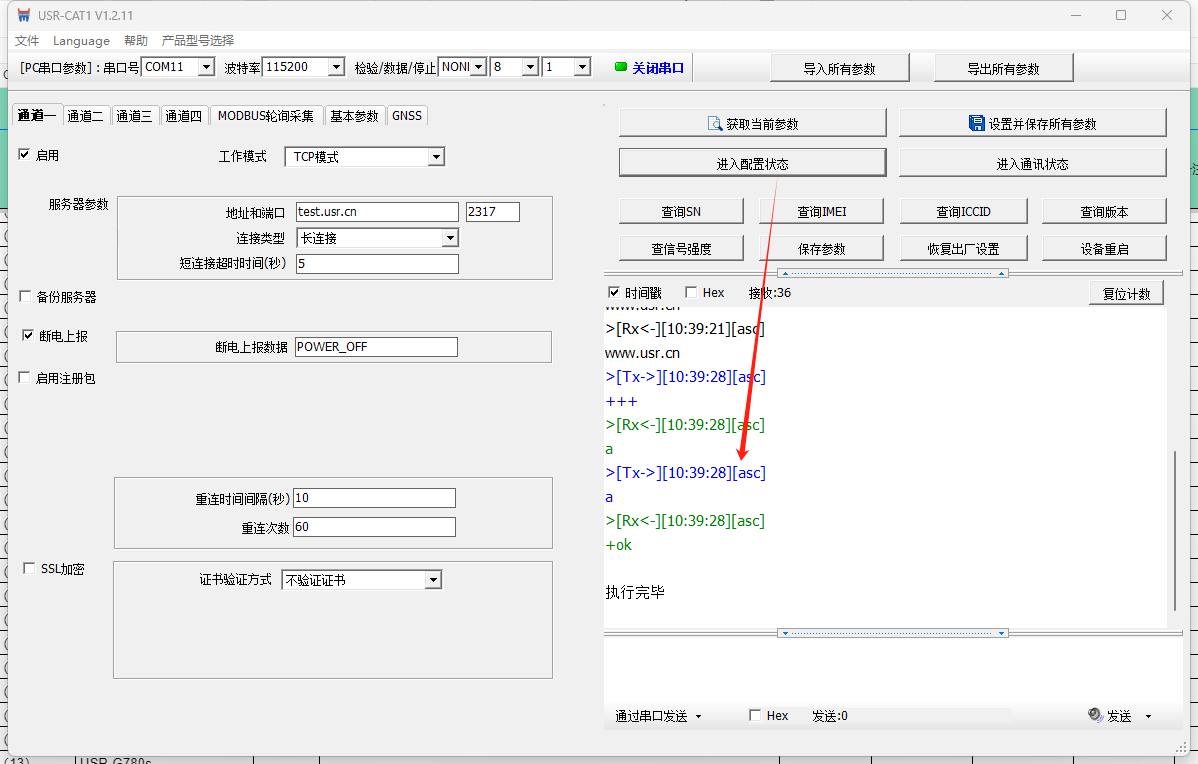

進入配置狀態

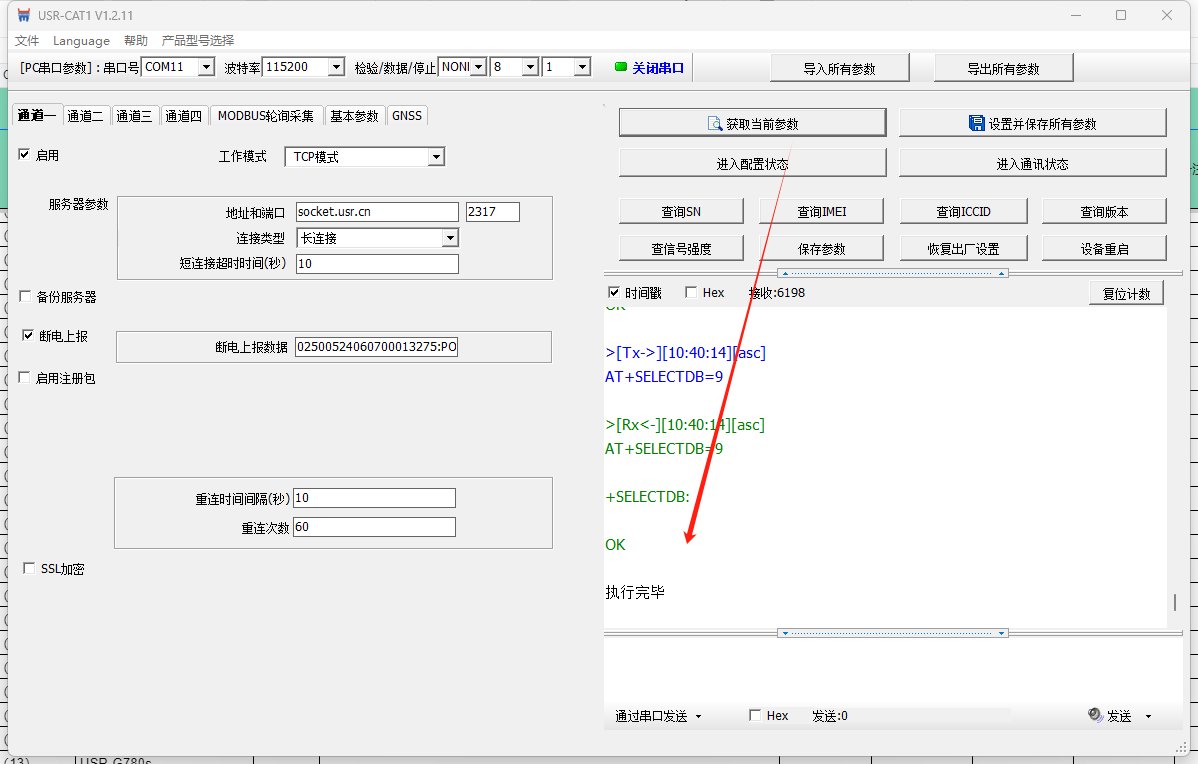

獲取當前參數

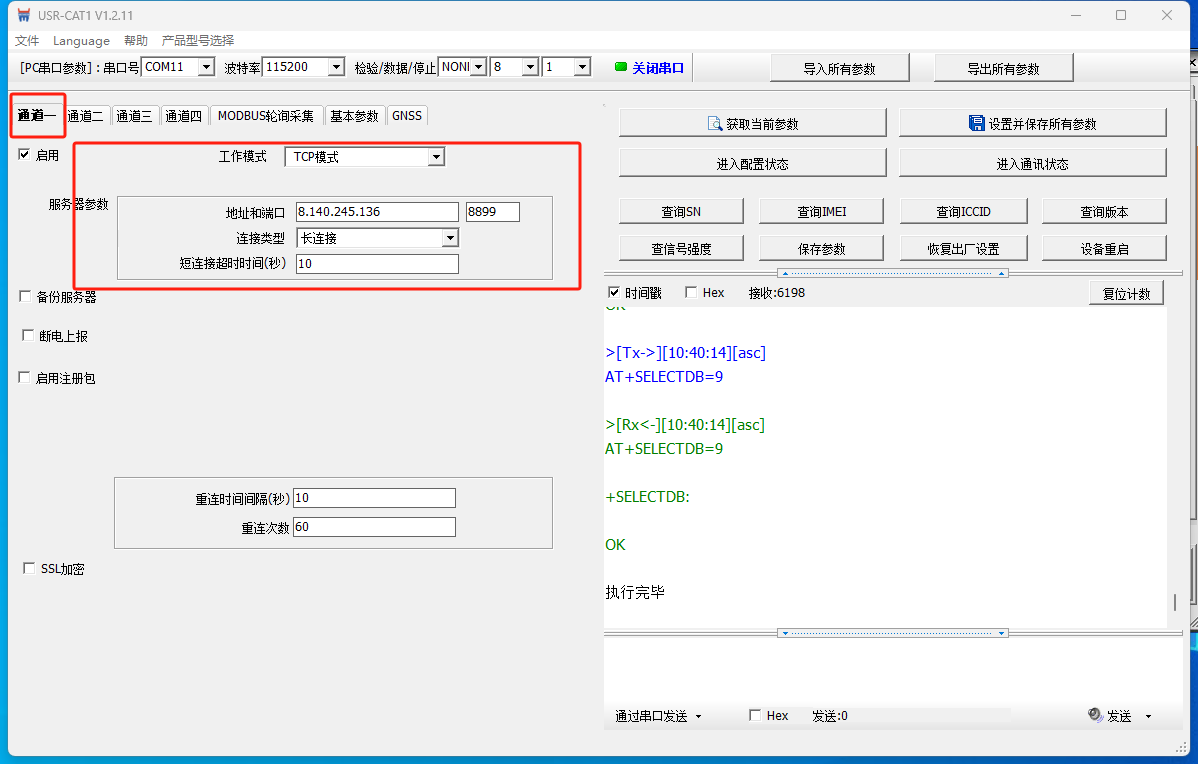

通道一的工作模式設置為TCP模式，服務器參數設置為8.140.245.136.服務器端口號設置為8899，連接類型長連接。

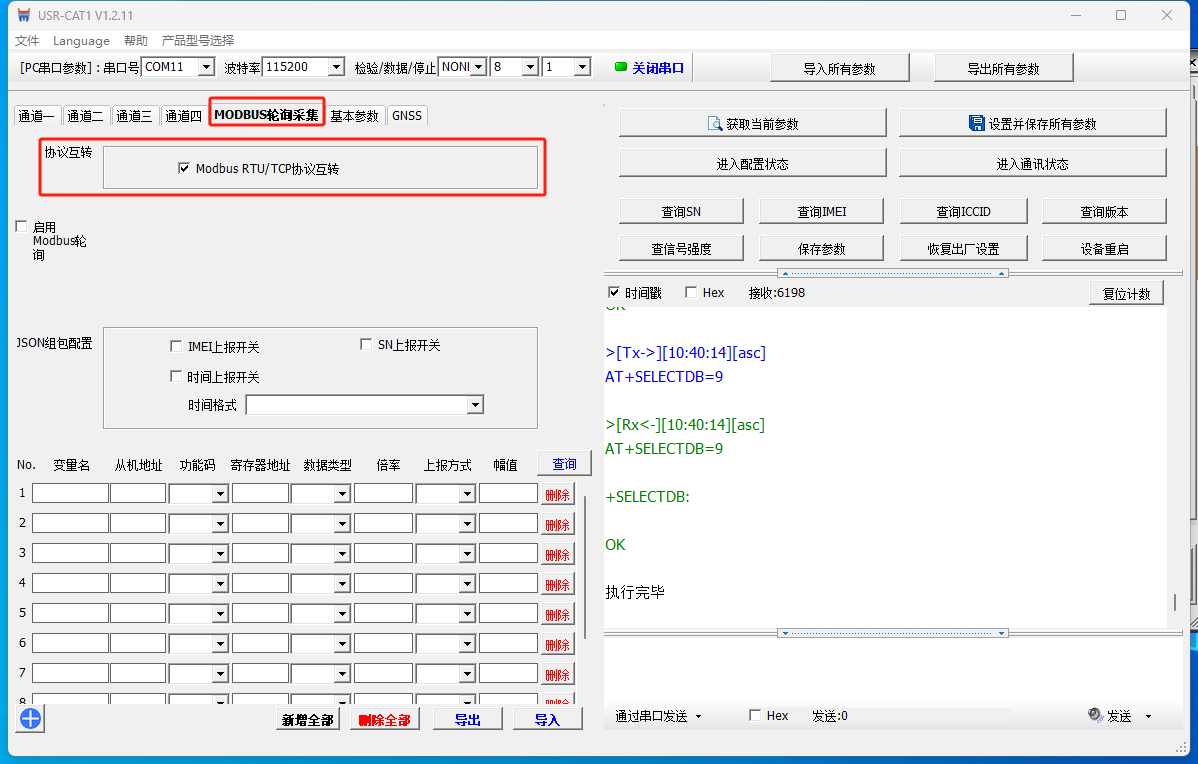

MODBUS 輪詢采集中，開啟MODBUS RTU/ TCP 協議互轉功能

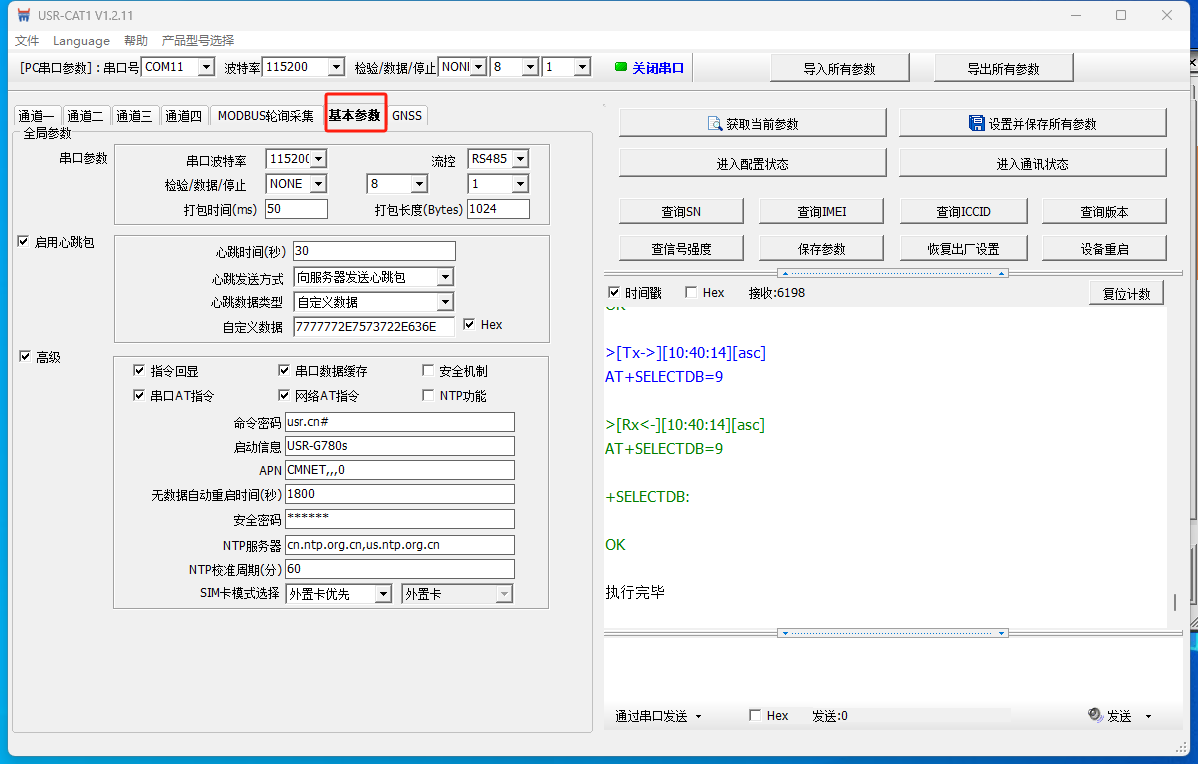

基本參數中可以修改串口、心跳等信息，本例中不涉及這些參數故不做修改，用戶根據需求設置即可。

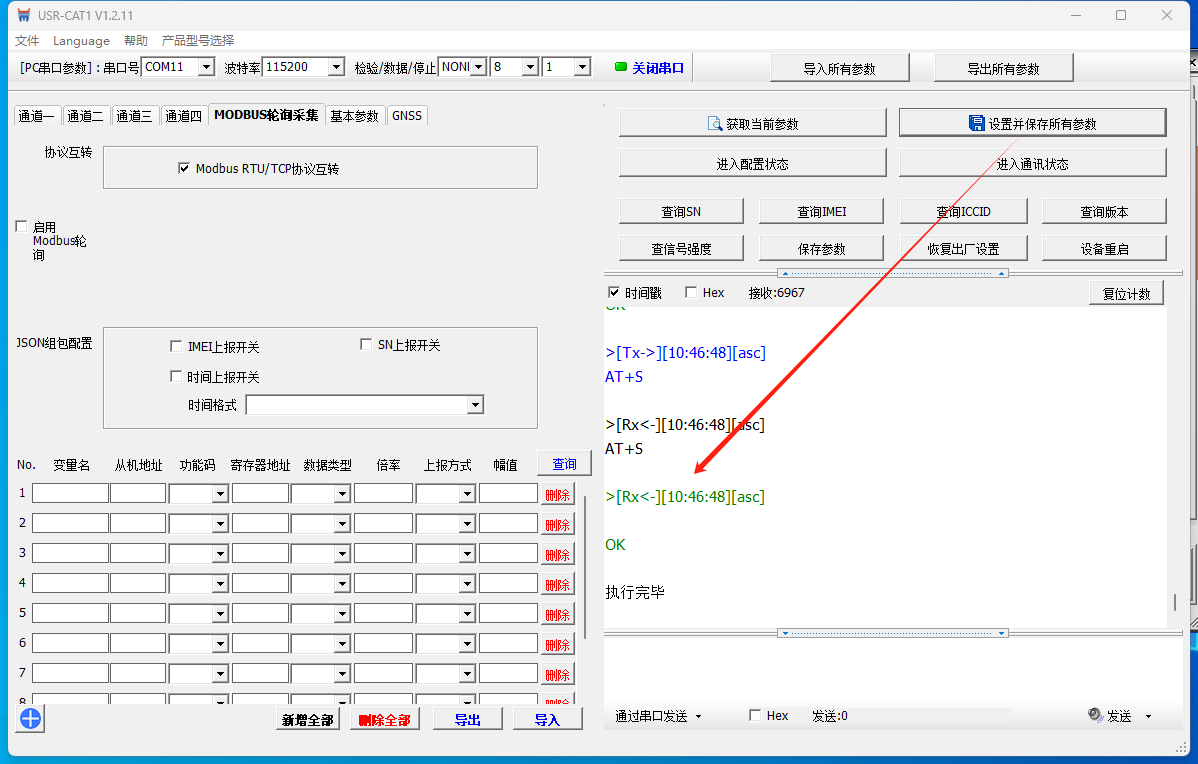

設置并保存所有參數，設備重啟。

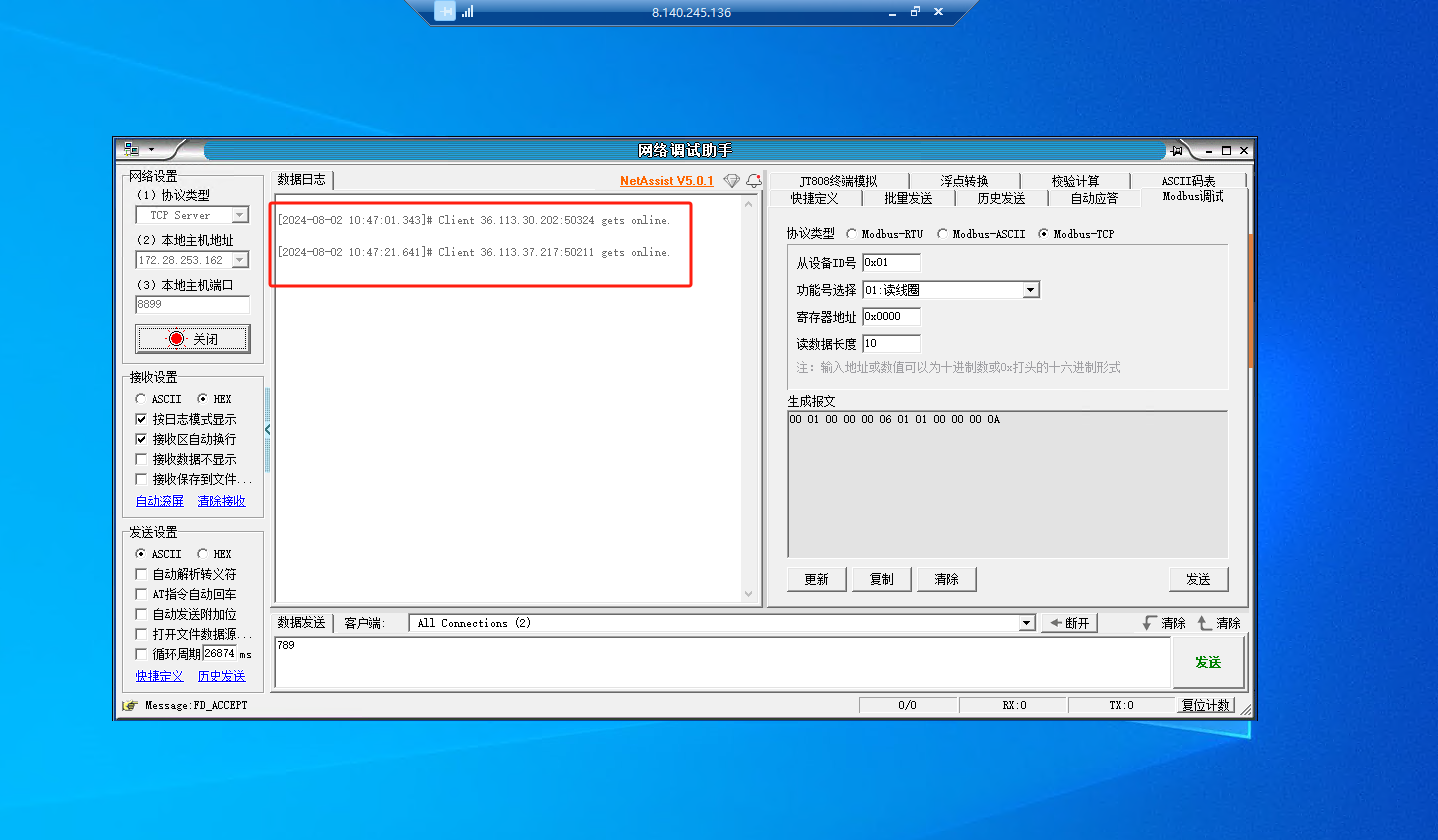

服務器監聽到TCP client 設備接入。

四、功能調試

1、功能調試

打開一個串口調試助手，引用COM11，115200、NONE、8、1，監聽并發送數據。

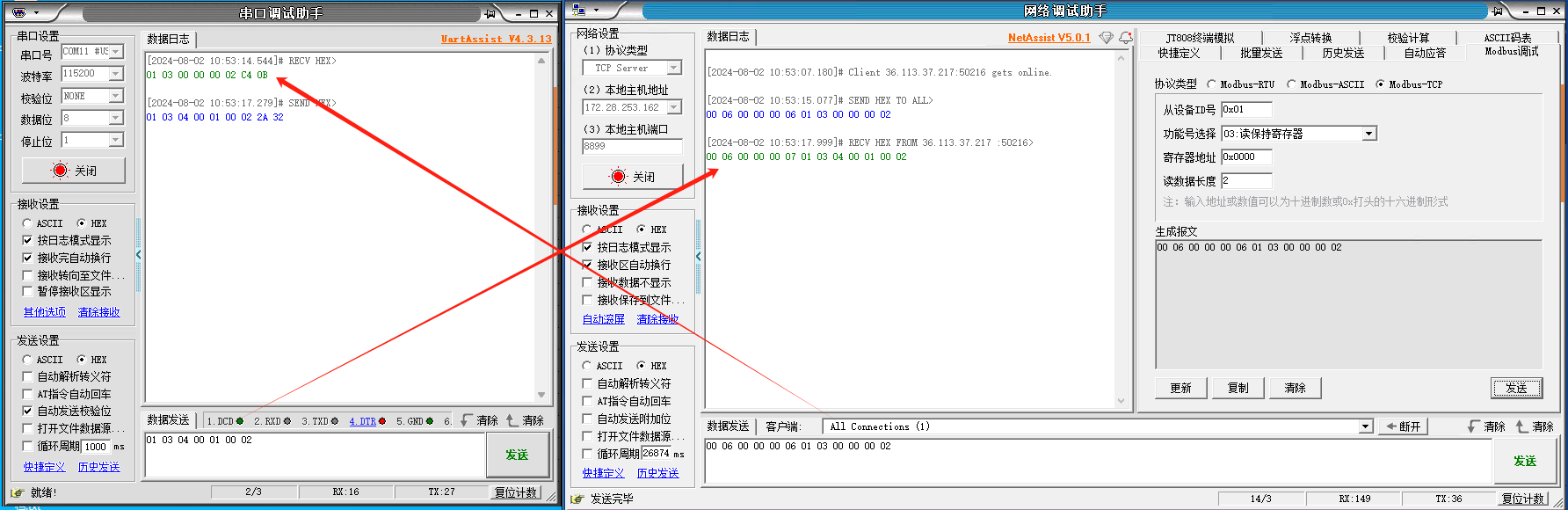

TCP server 發送modbus TCP指令，串口調試助手收到modbus RTU指令。
串口調試助手發送modbus RTU指令，TCP server收到modbus TCP指令。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-08-02

審核人：尹叢欣 審核日期：2024-08-02

訂正版本：V1.0 訂正內容：初稿
