USR-DR154藍牙配置連接有人云（V6)云端輪詢示例
備注：USR-DR154支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接有人云，需要USR-DR154聯網。
一、資料下載
USR-DR154官網資料：http://imbacareer.com.cn/Product/313.html
USR-DR154 設置軟件（新）：http://imbacareer.com.cn/Download/826.html
如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。
如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。
二、硬件連接
1、所需物品
USR-DR154 產品 1臺
12V端子電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺

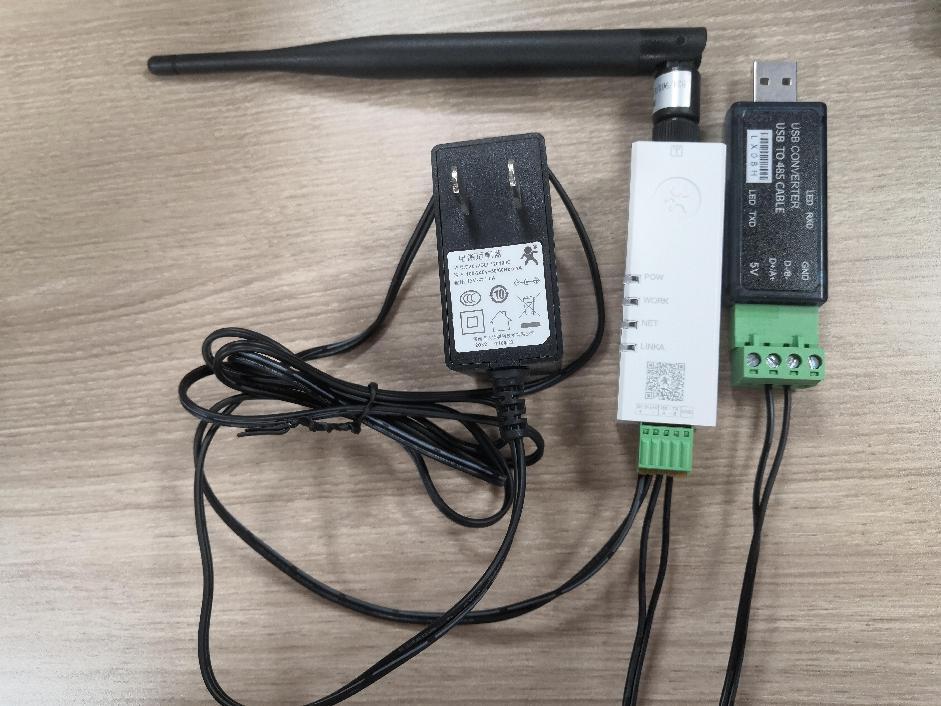

2、硬件連接
有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。
USR-DR154的 +（正極）接電源適配器正極。
USR-DR154的 -（負極）接電源適配器負極。
USR-DR154的A接USB-RS485串口線的A
USR-DR154的B接USB-RS485串口線的B
GND不用接。
USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR154的串口。
3、查看端口號

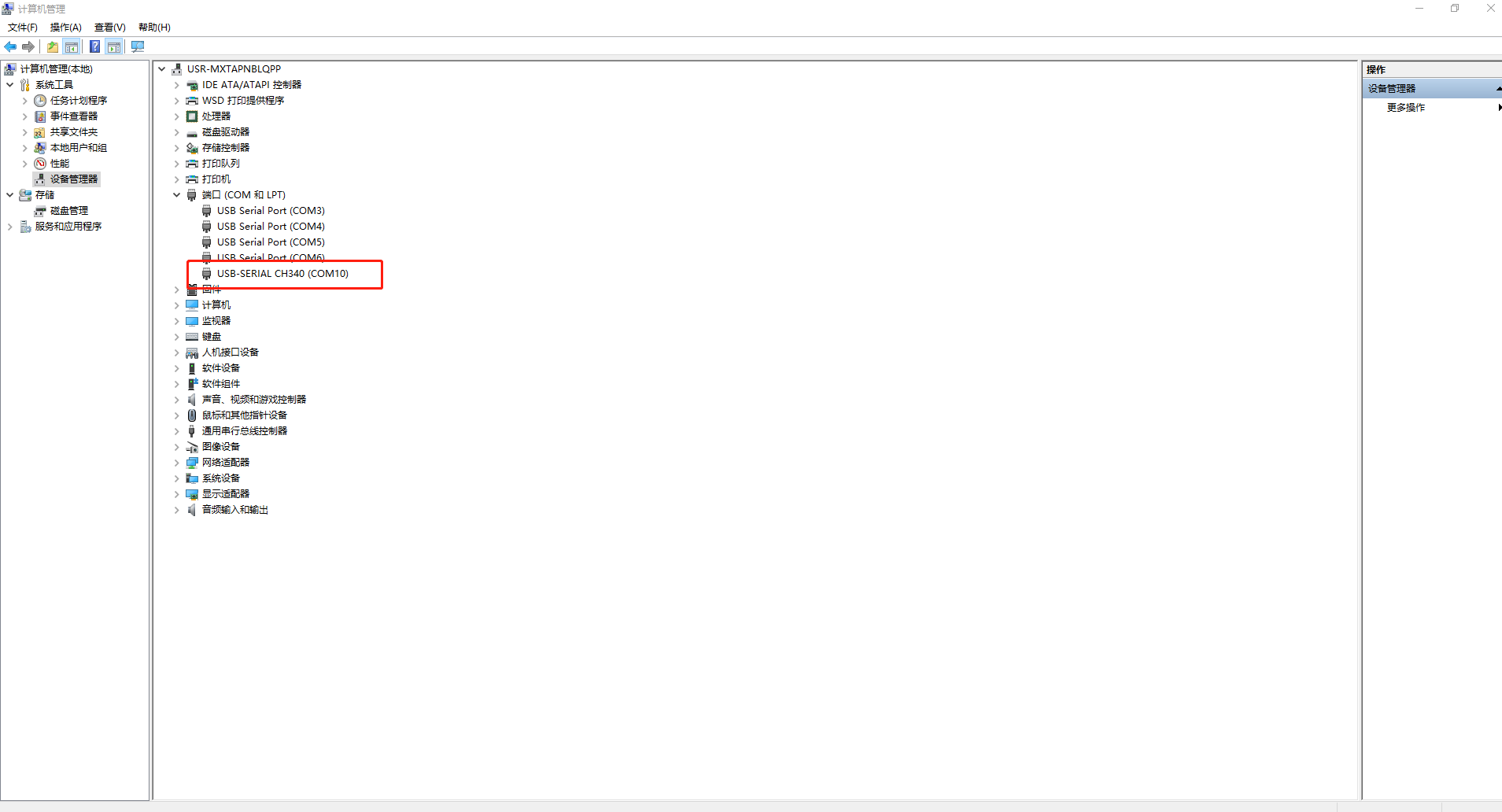

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR154的USB-RS485串口線COM口號，COM10。
三、有人云參數設置
1、登錄有人云賬號

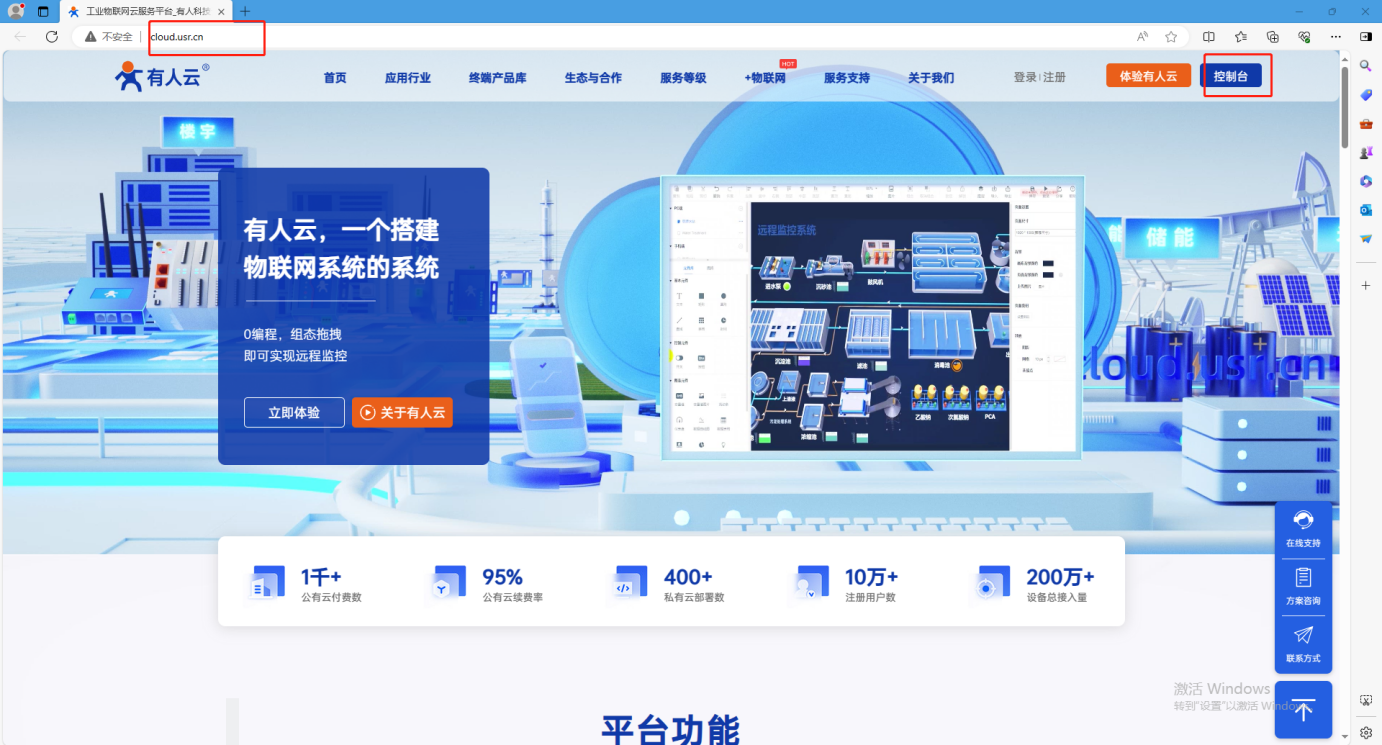

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。
2、添加USR設備

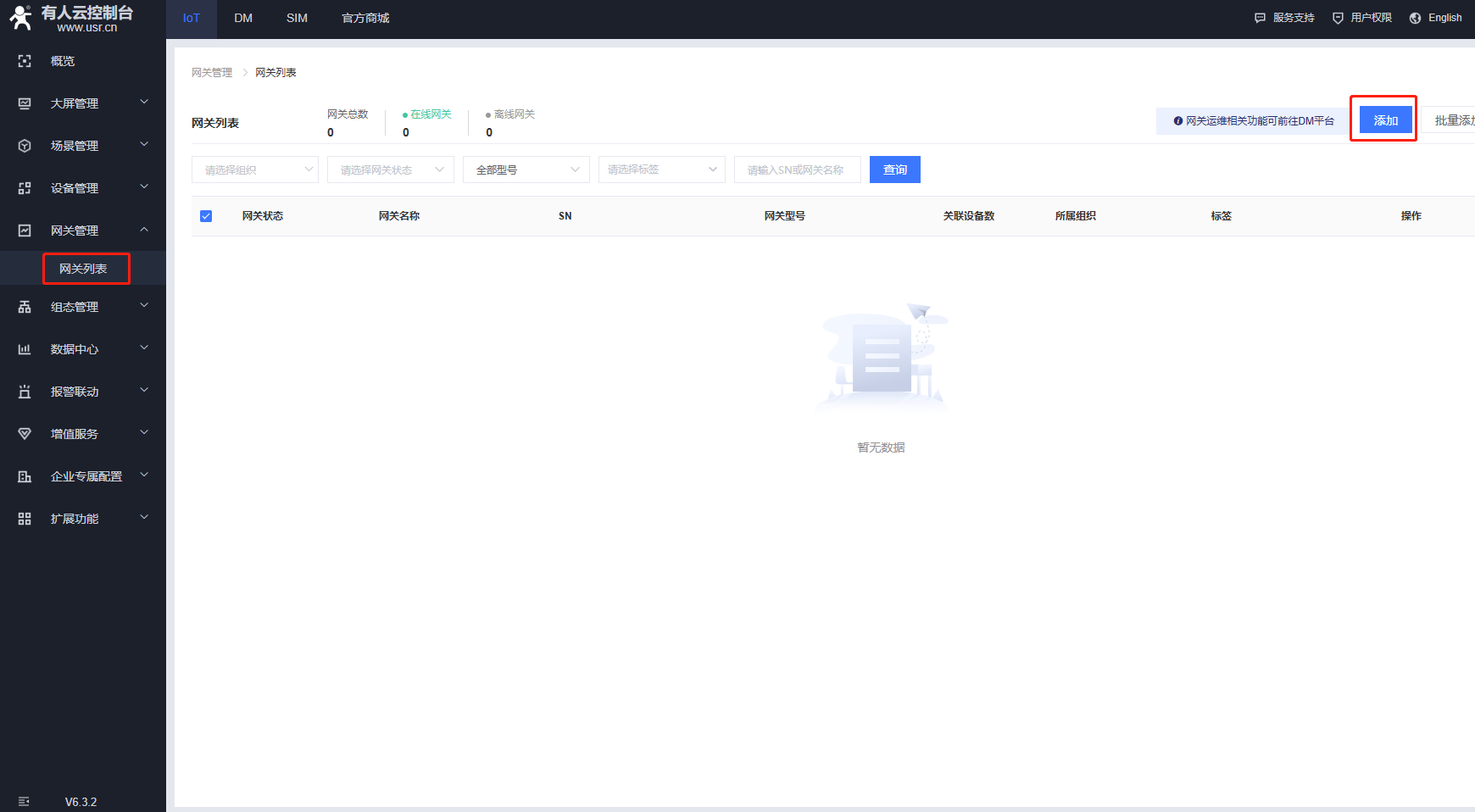

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

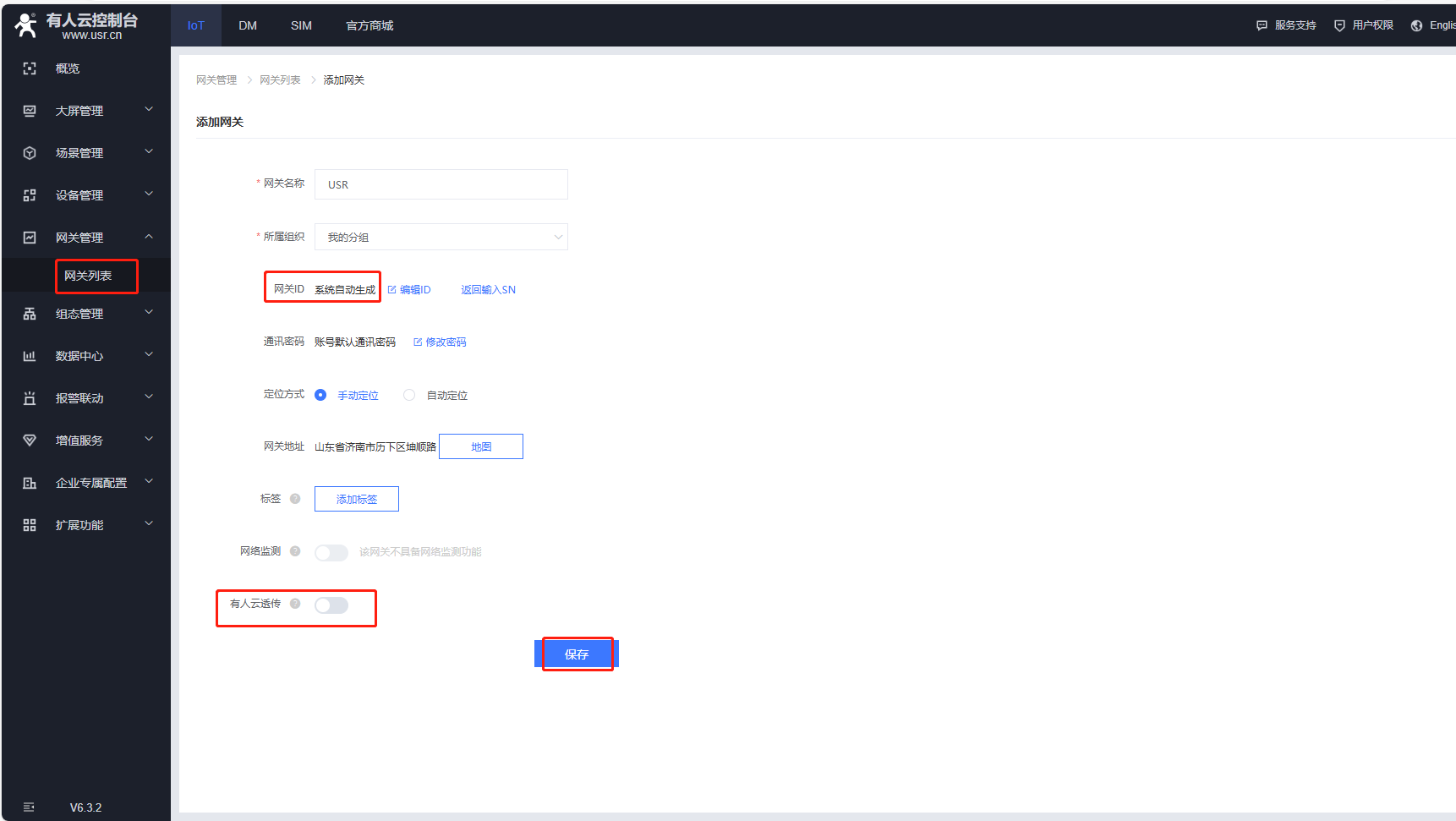

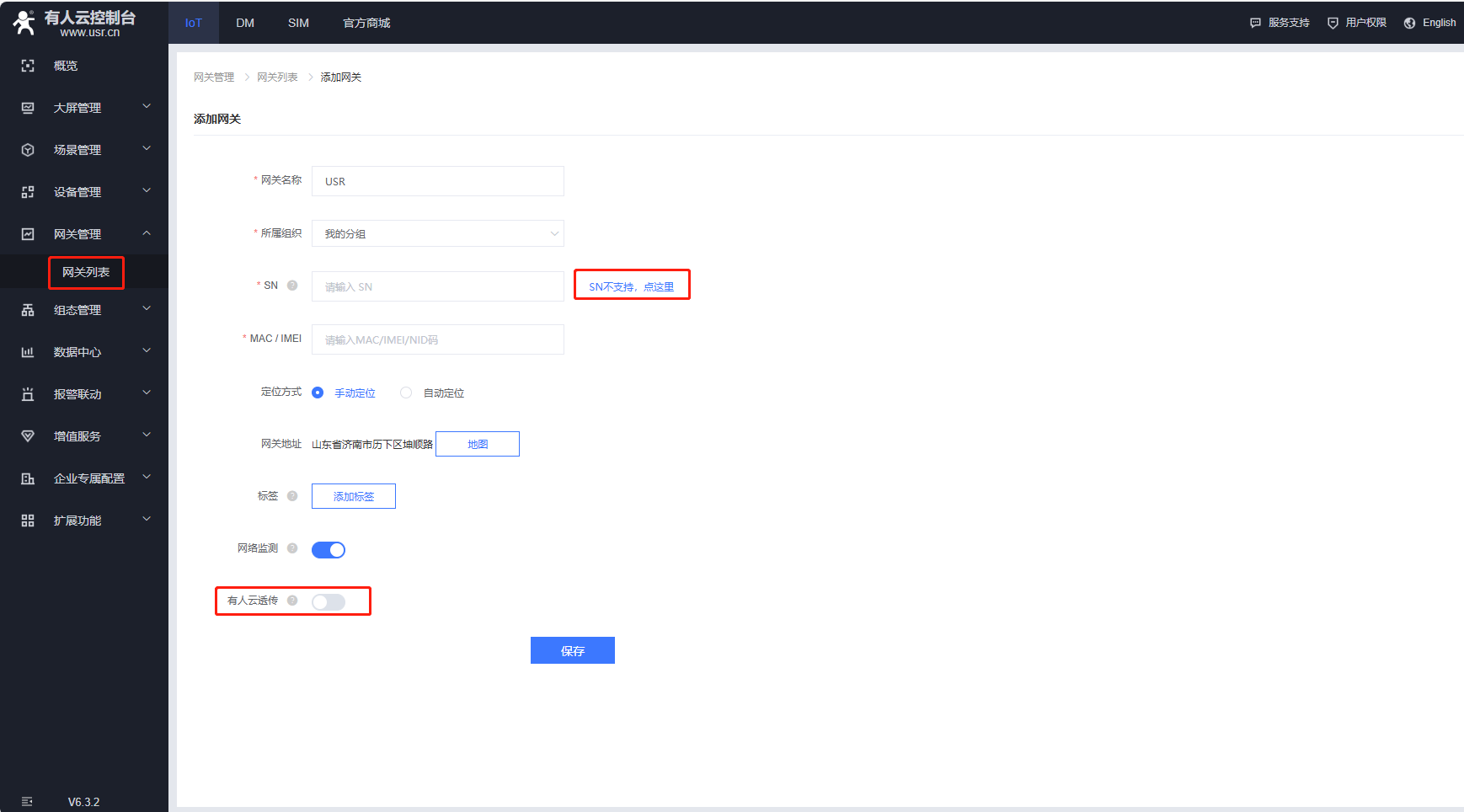

（2）USR不支持SN添加有人云的產品，在有人云添加網關的時候，點擊SN不支持點這里，自動生成ID和密碼，有人云透傳需要關閉，最后點擊保存。

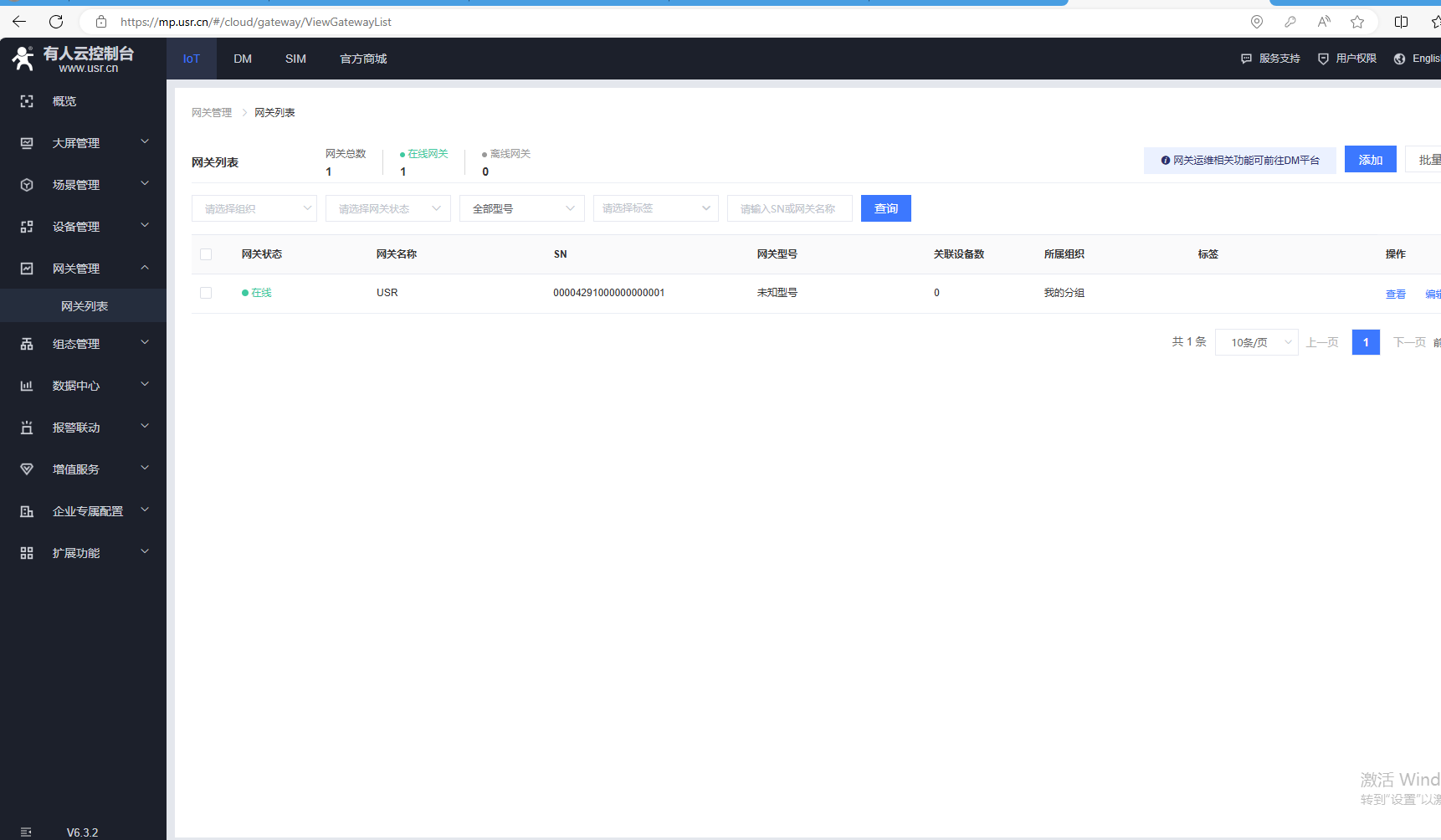

（3）添加完成，返回網關列表。

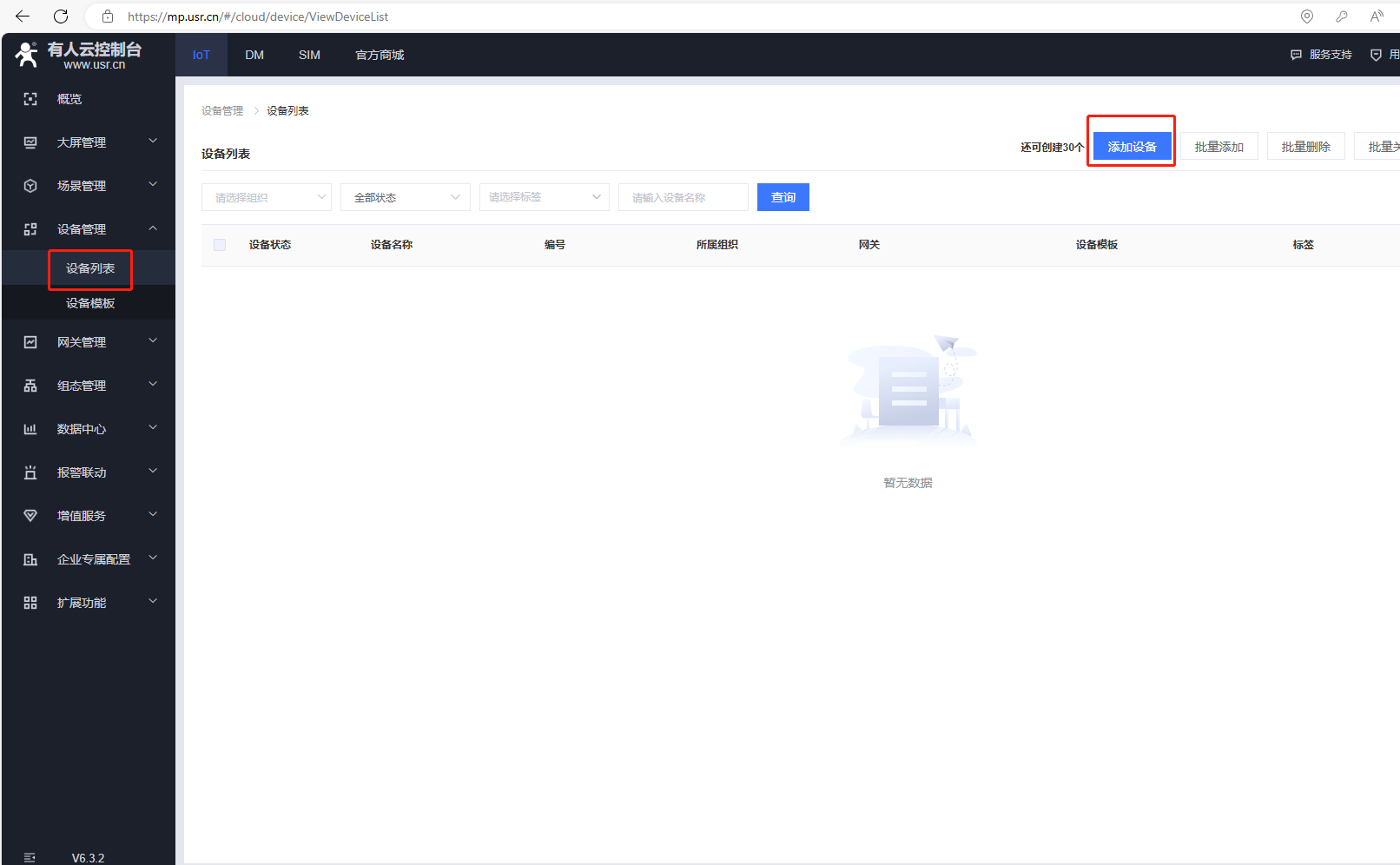

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。
（5）添加模板，輸入設備名稱，點擊選擇模板。

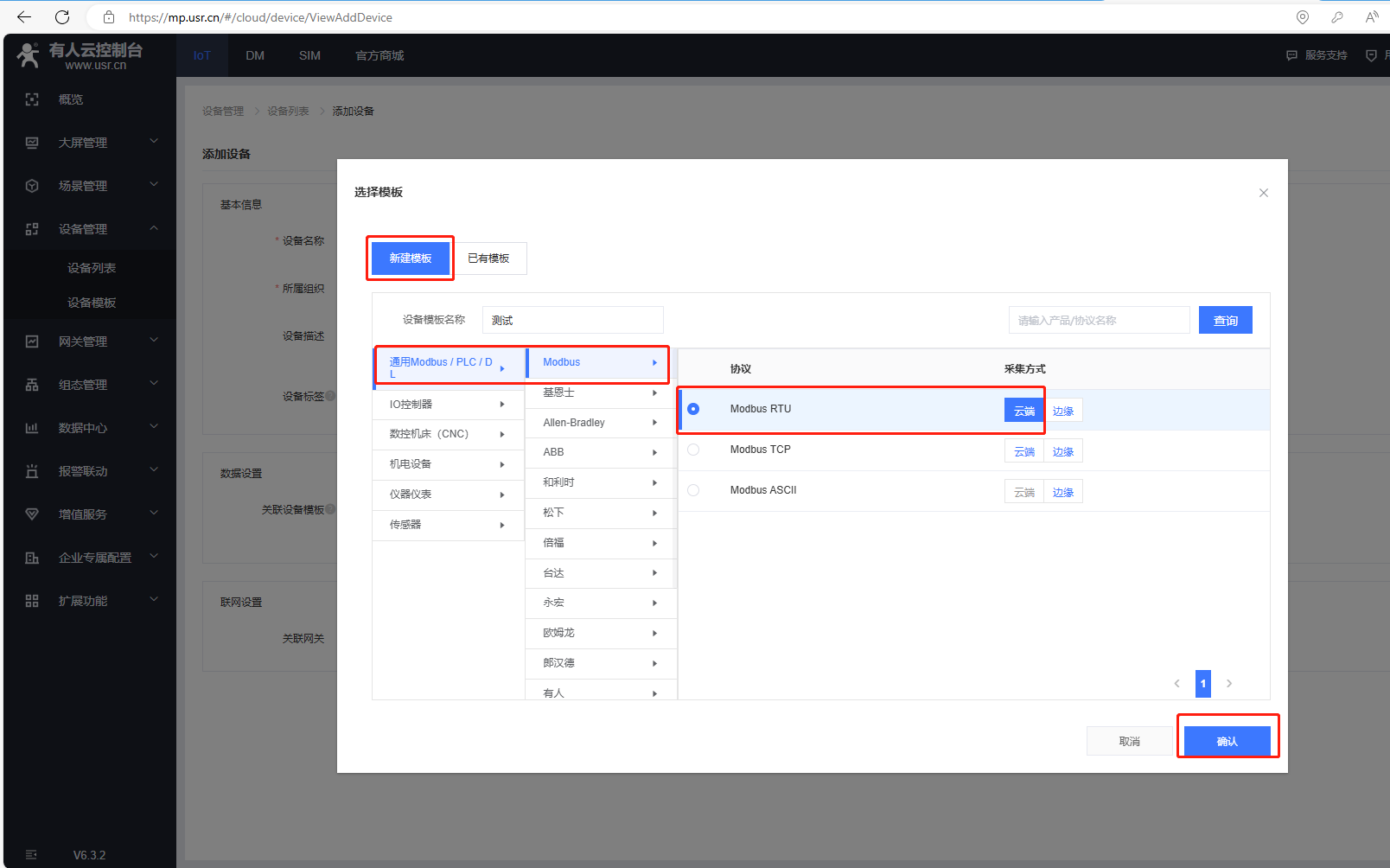

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

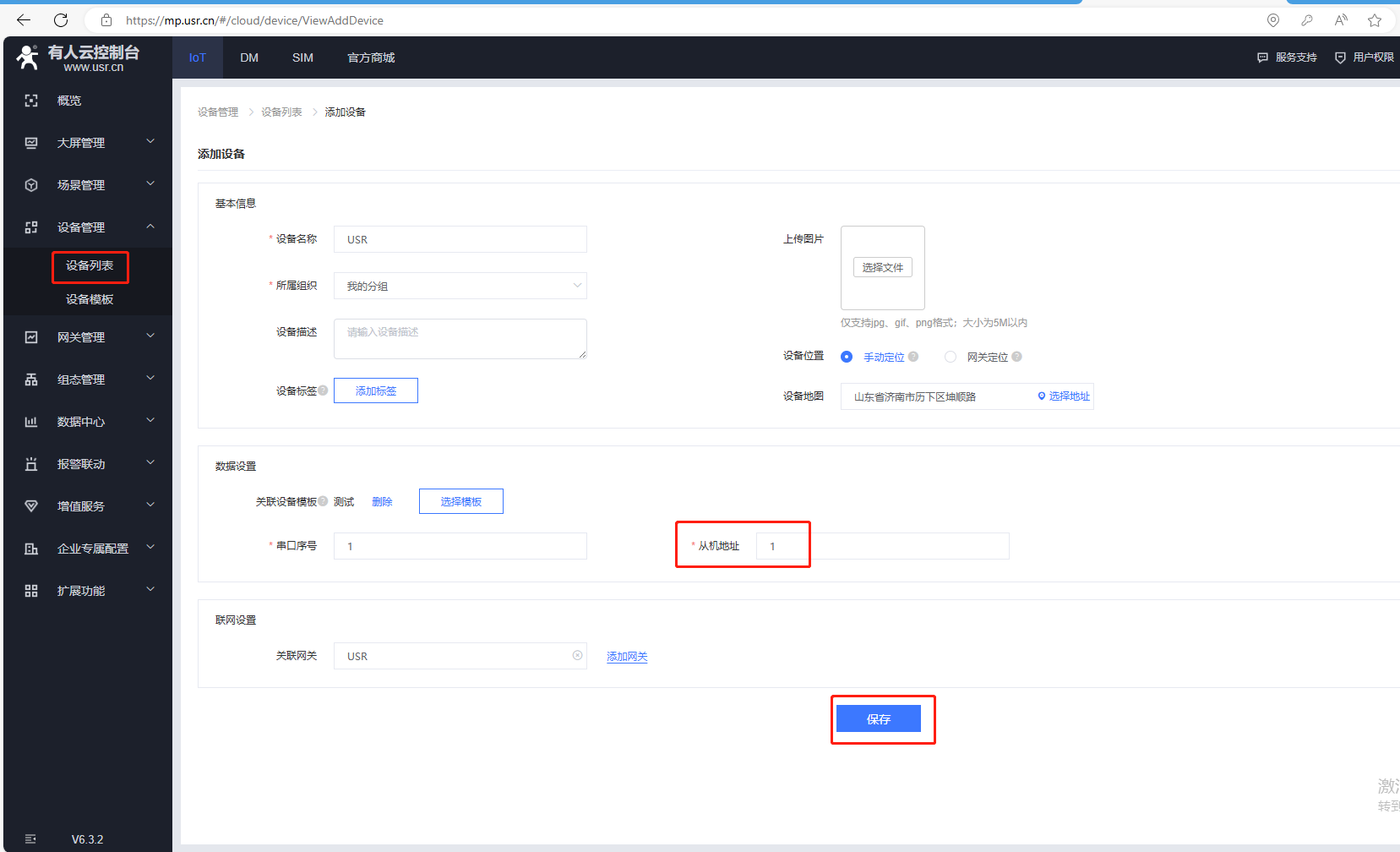

（6）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）
聯網設置，關聯網關選擇自身設備，USR，最后點擊保存。

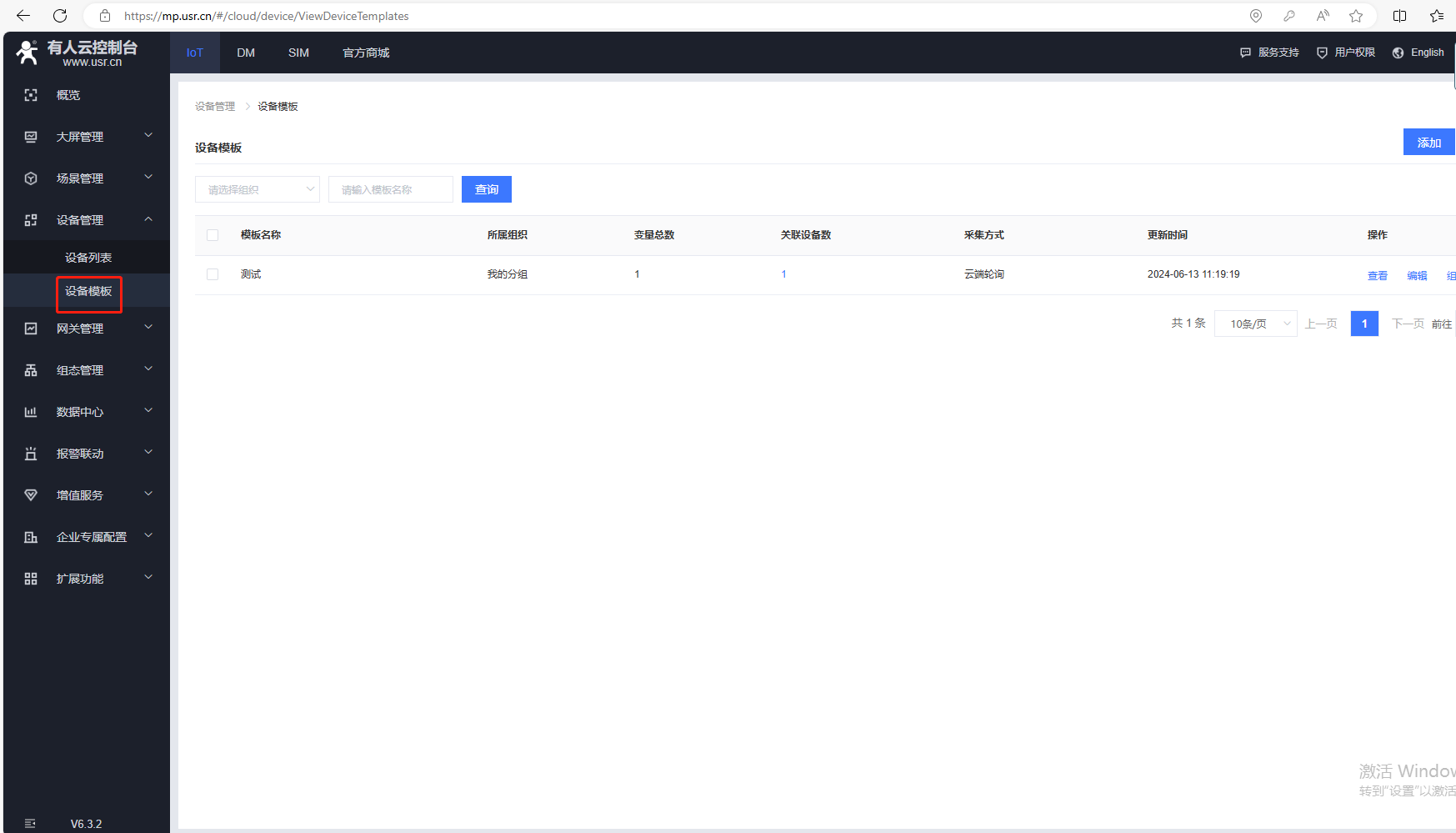

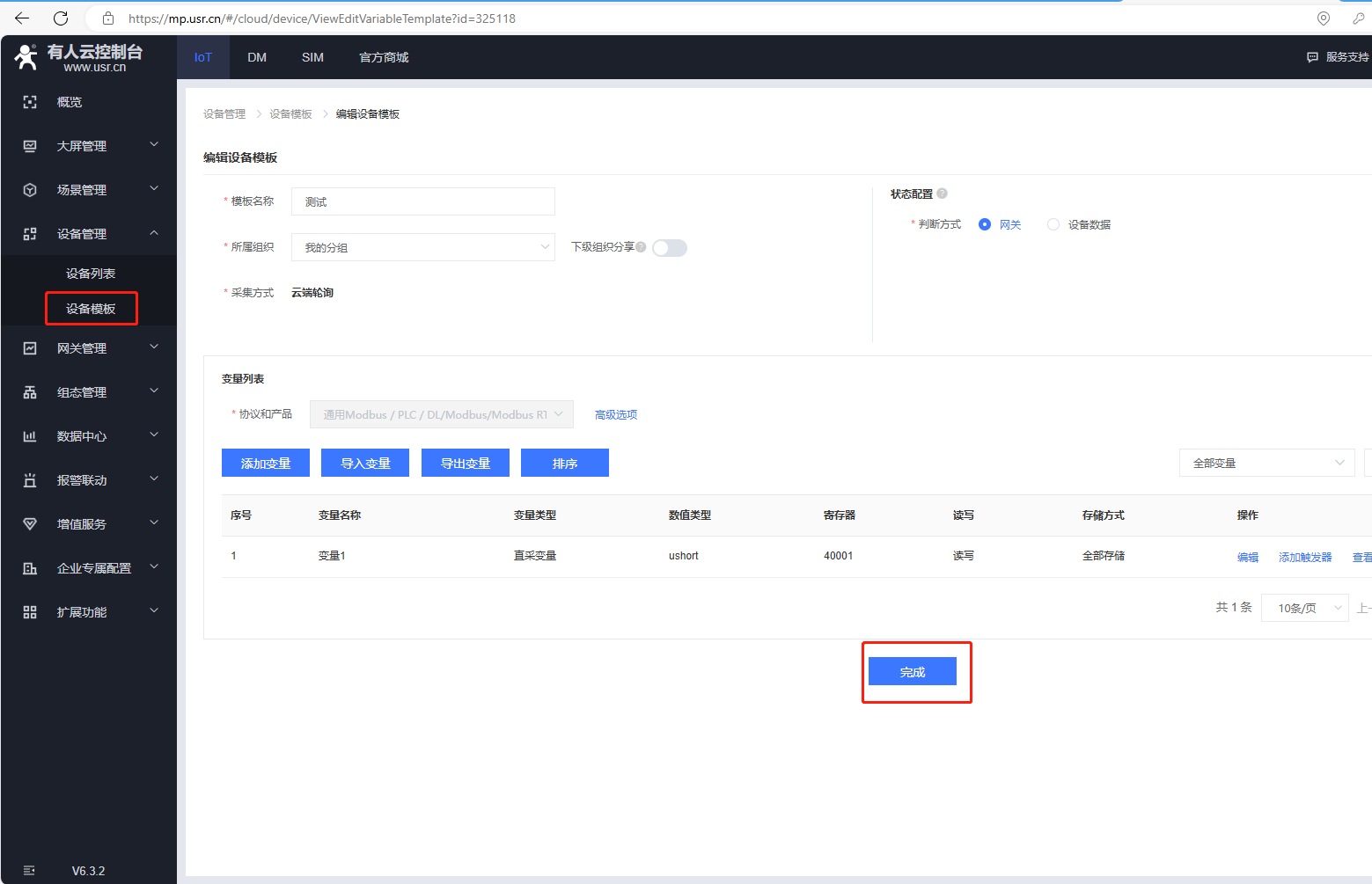

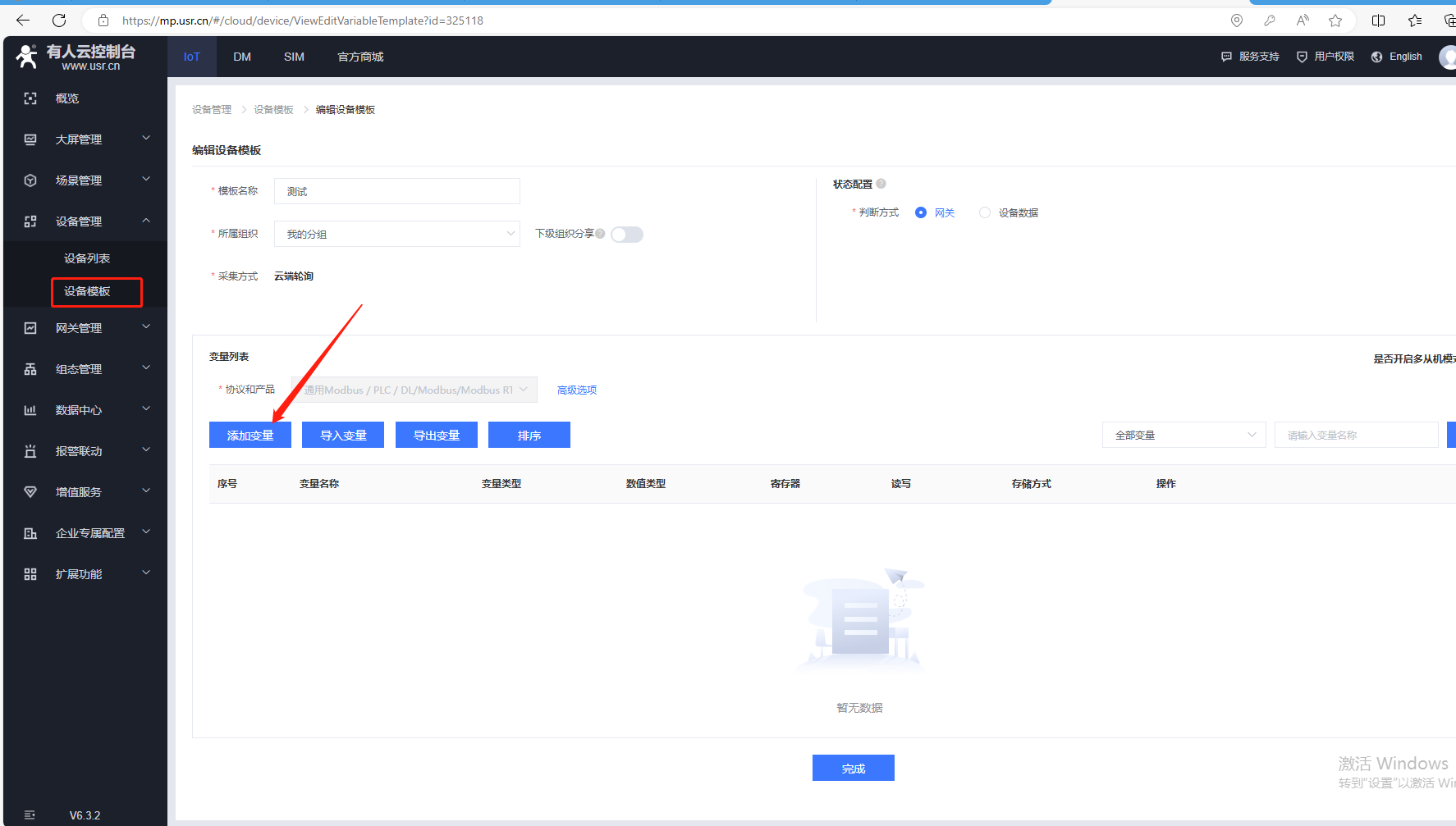

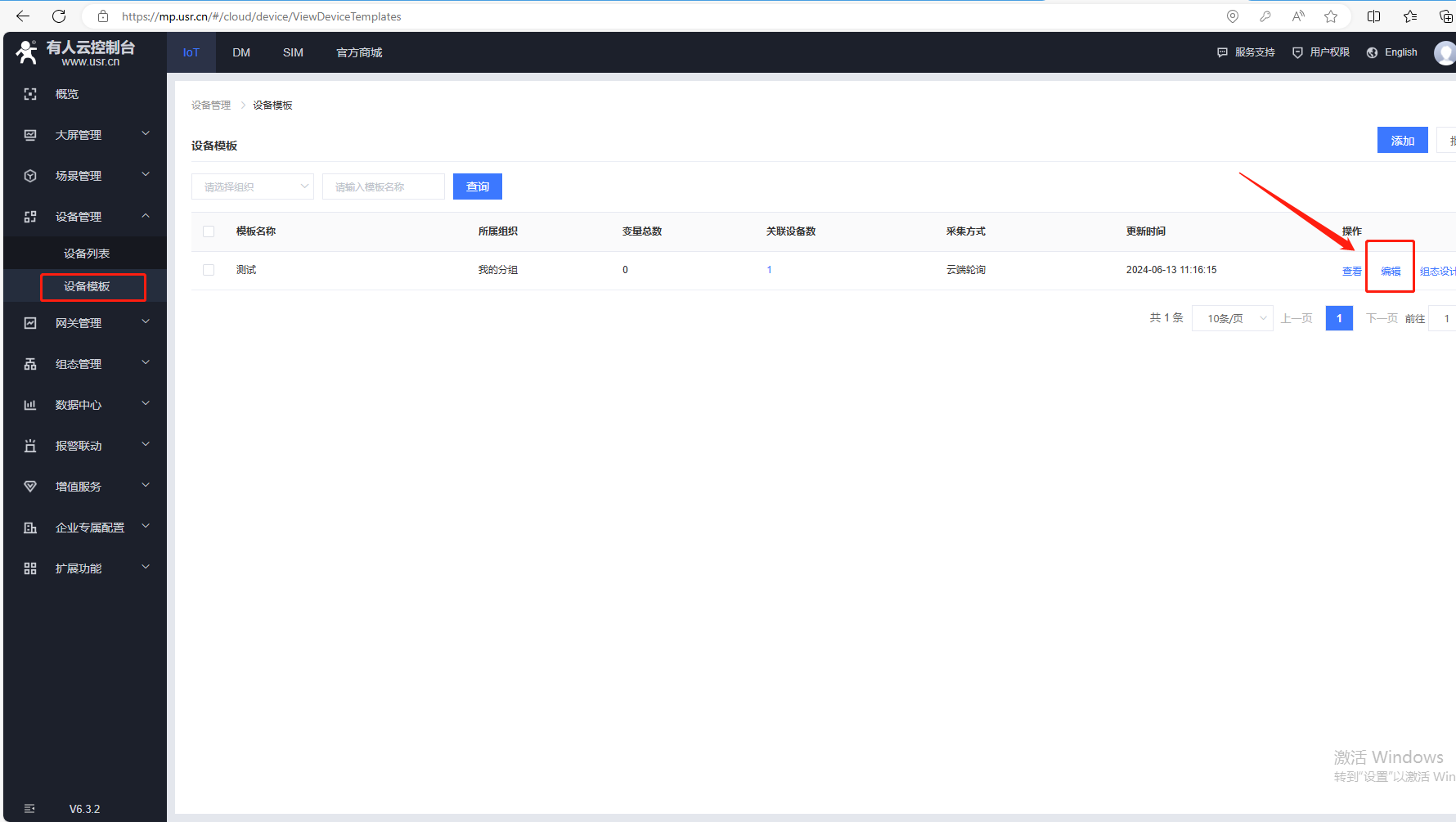

（7）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

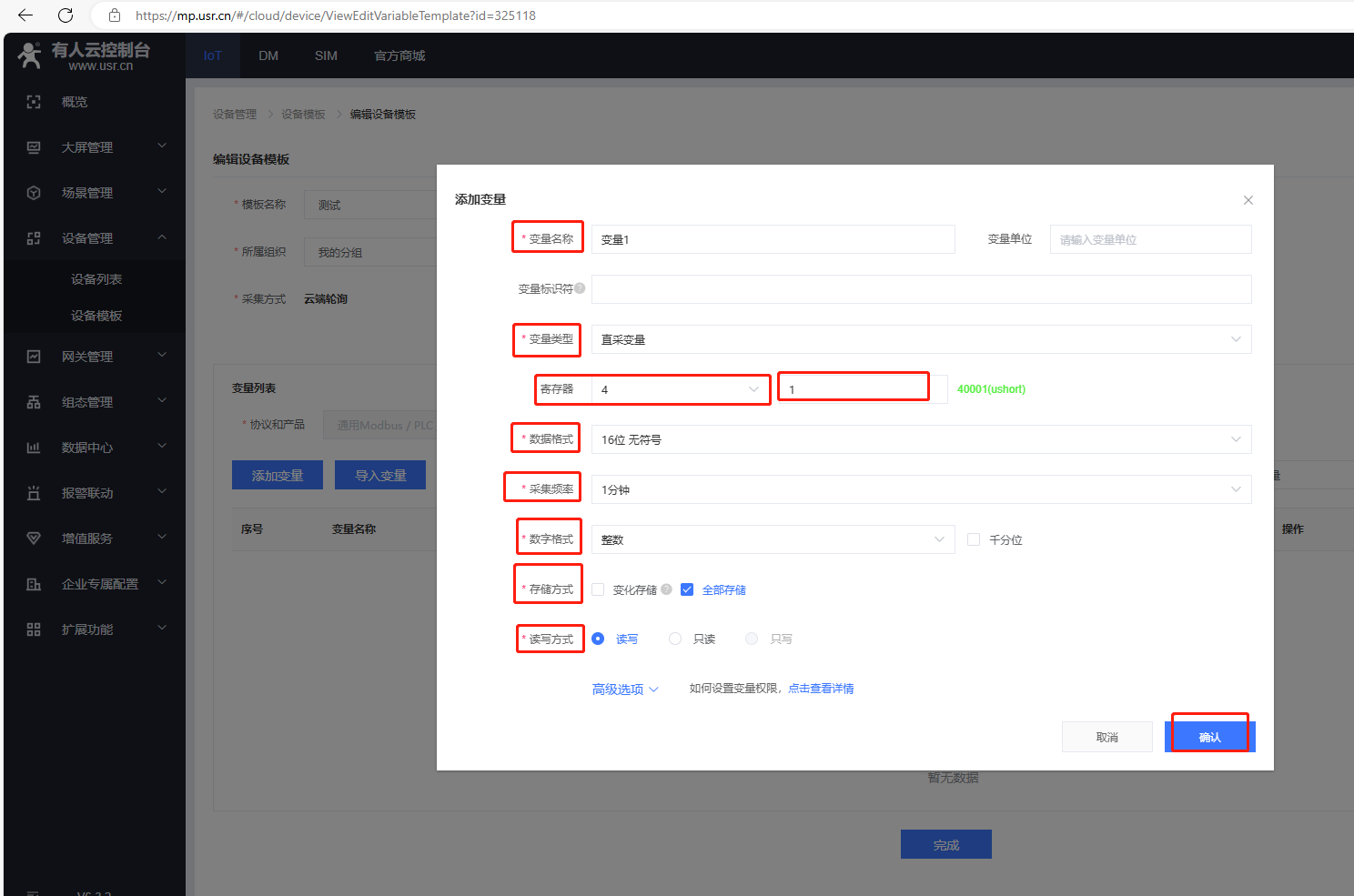

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。
采集頻率1分鐘。
可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。
四、USR-DR154藍牙配置連接有人云參數

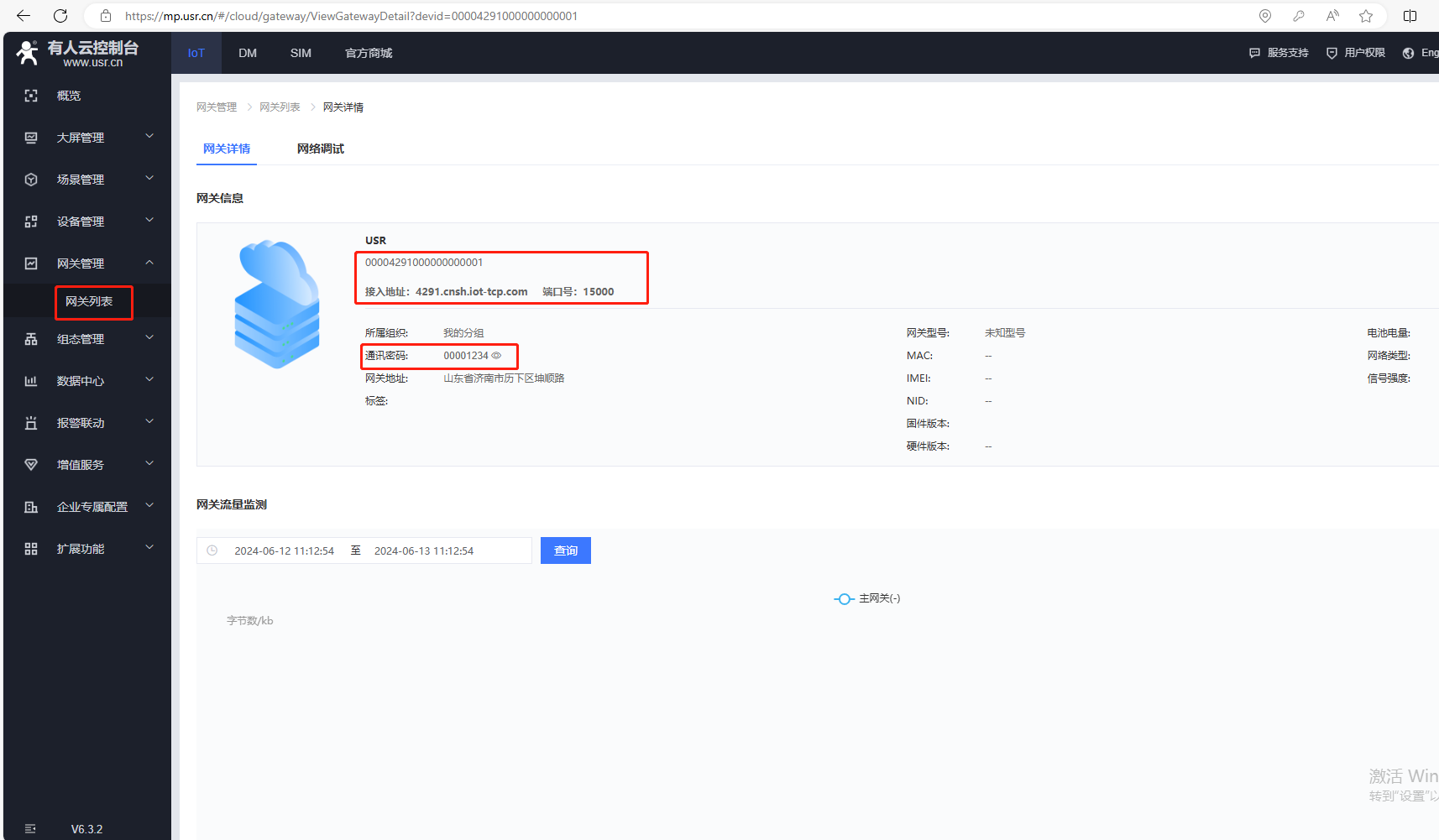

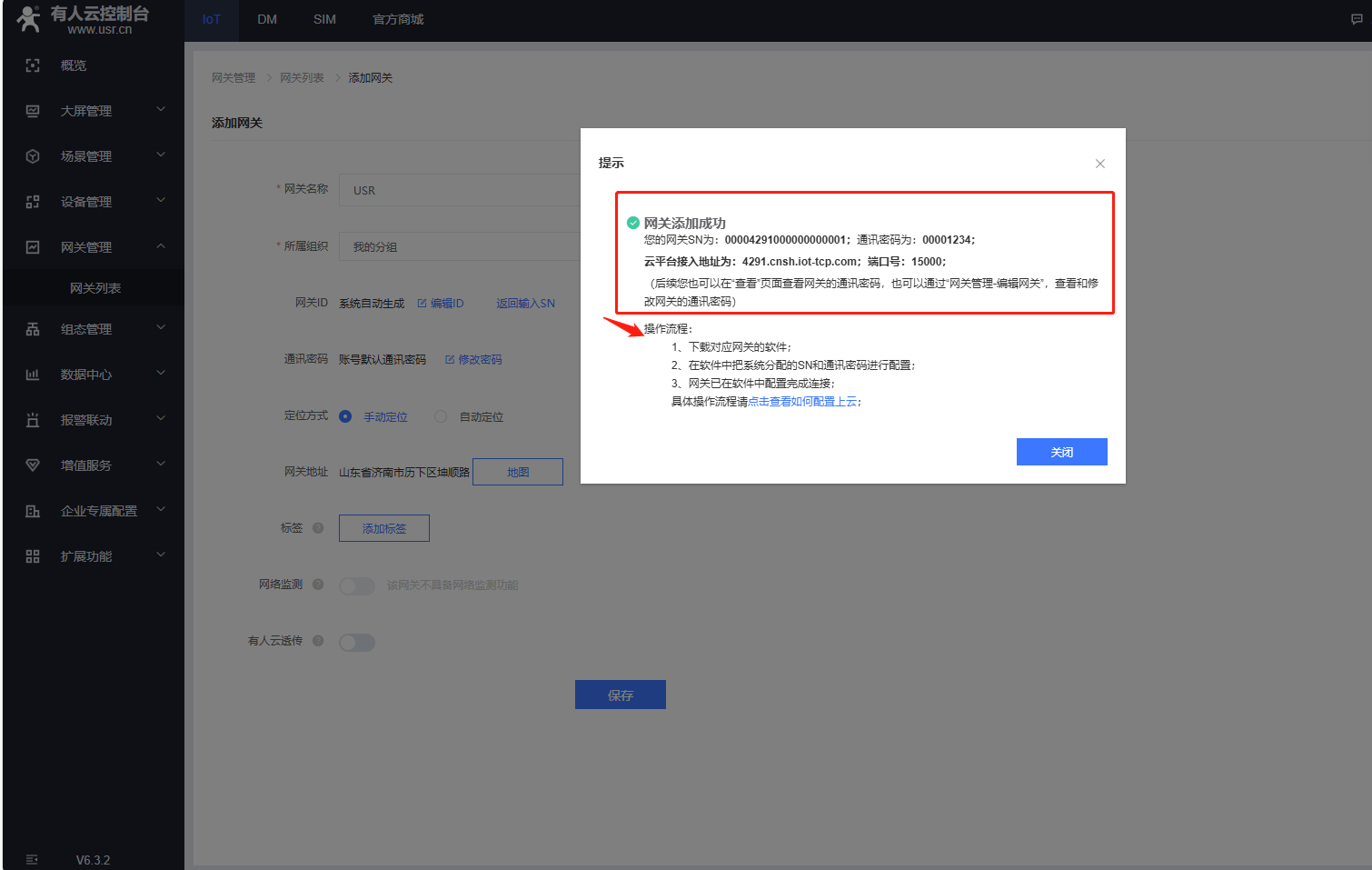

1、連接有人云平臺參數網關SN為： 00004291000000000001 通訊密碼為： 00001234
云平臺接入地址為： 4291.cnsh.iot-tcp.com 端口號： 15000

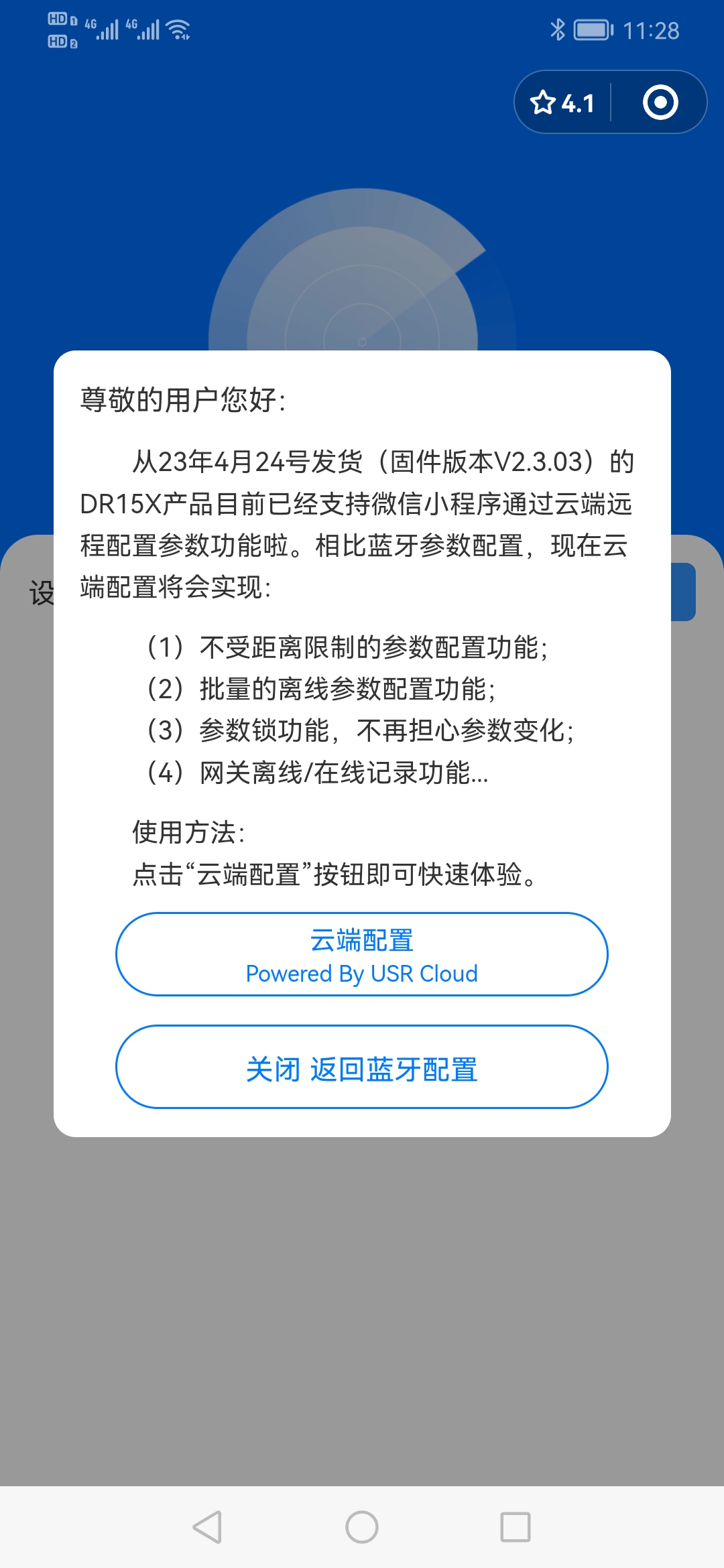

2、手機打開藍牙，微信掃碼USR-DR154正面的二維碼，提示2種使用功方法。點擊關閉返回藍牙配置。

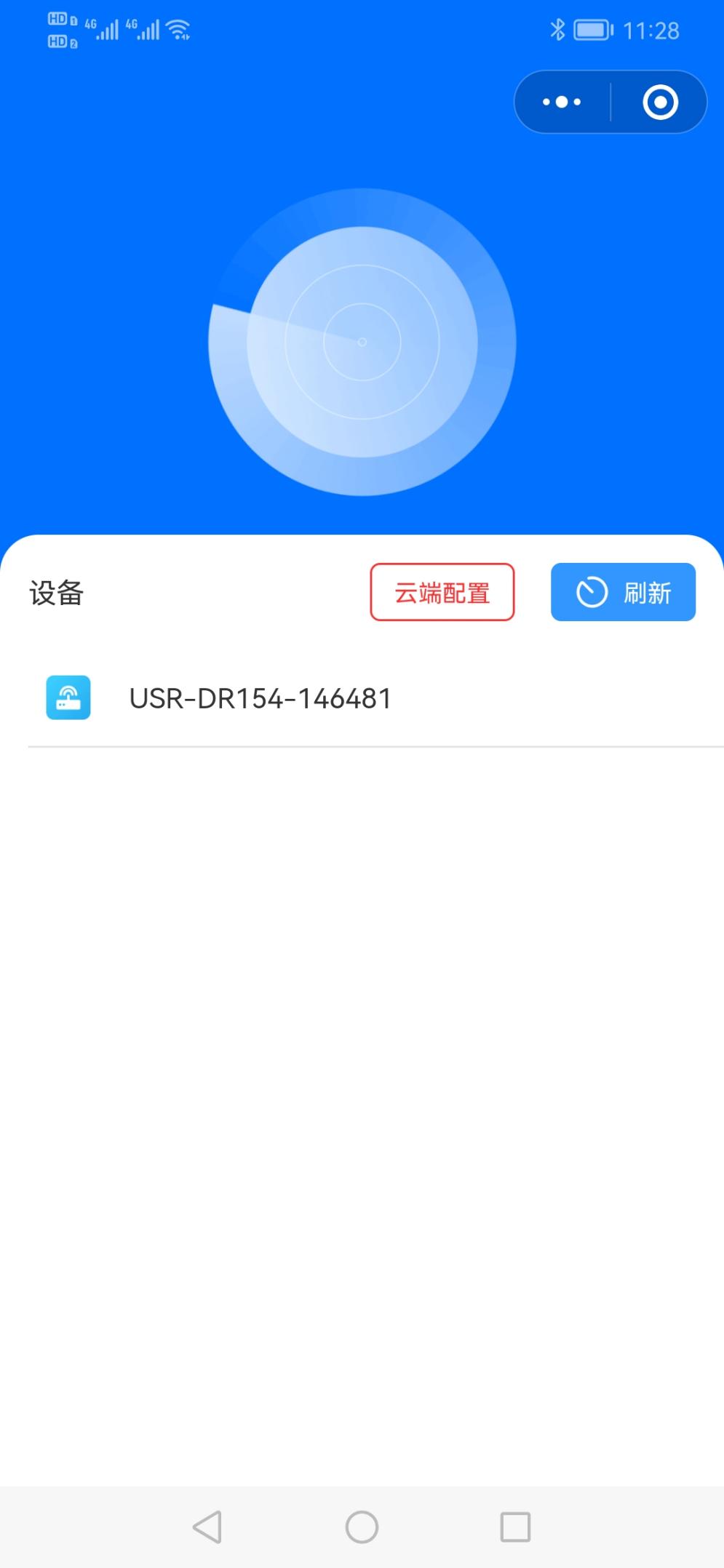

3、搜索之后，顯示USR-DR154-146481，點擊

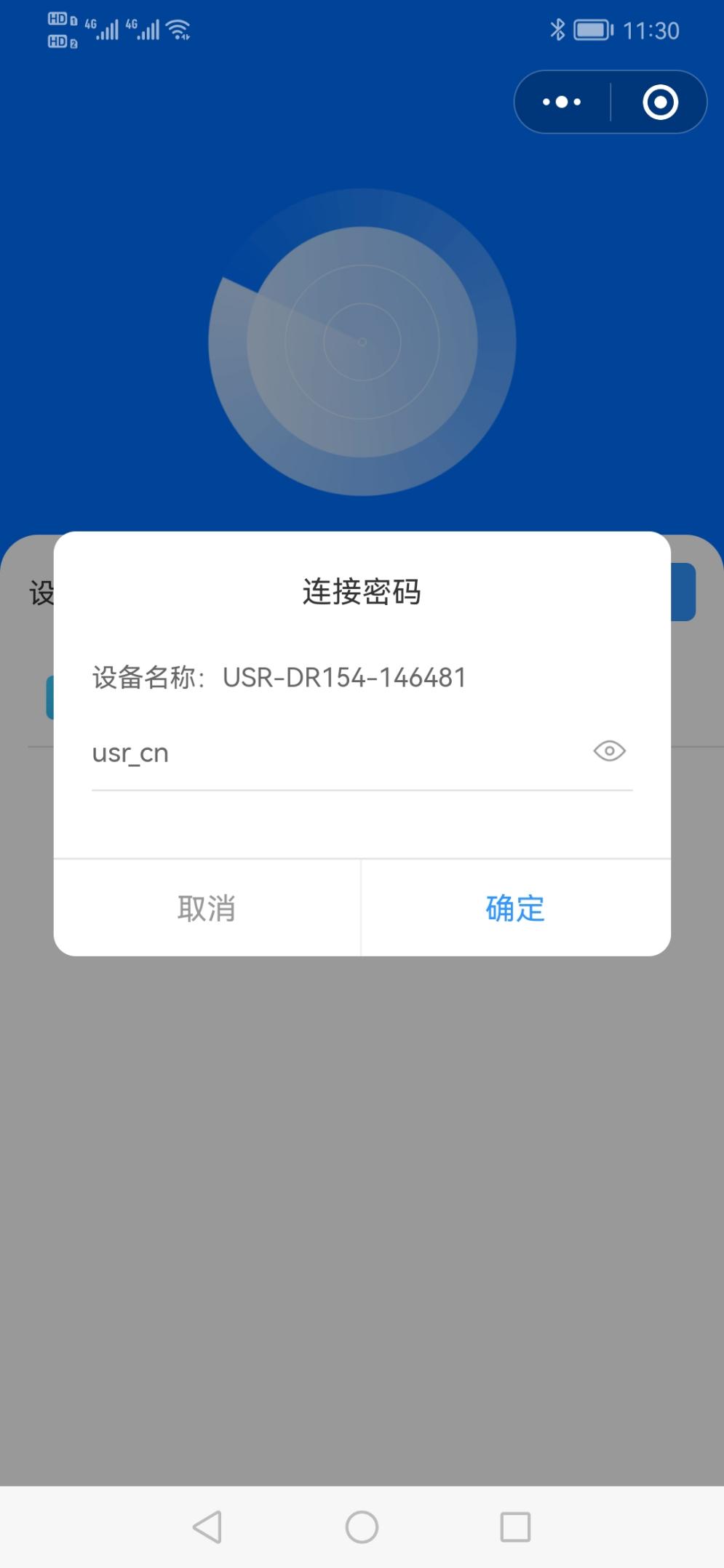

4、輸入連接密碼，usr_cn

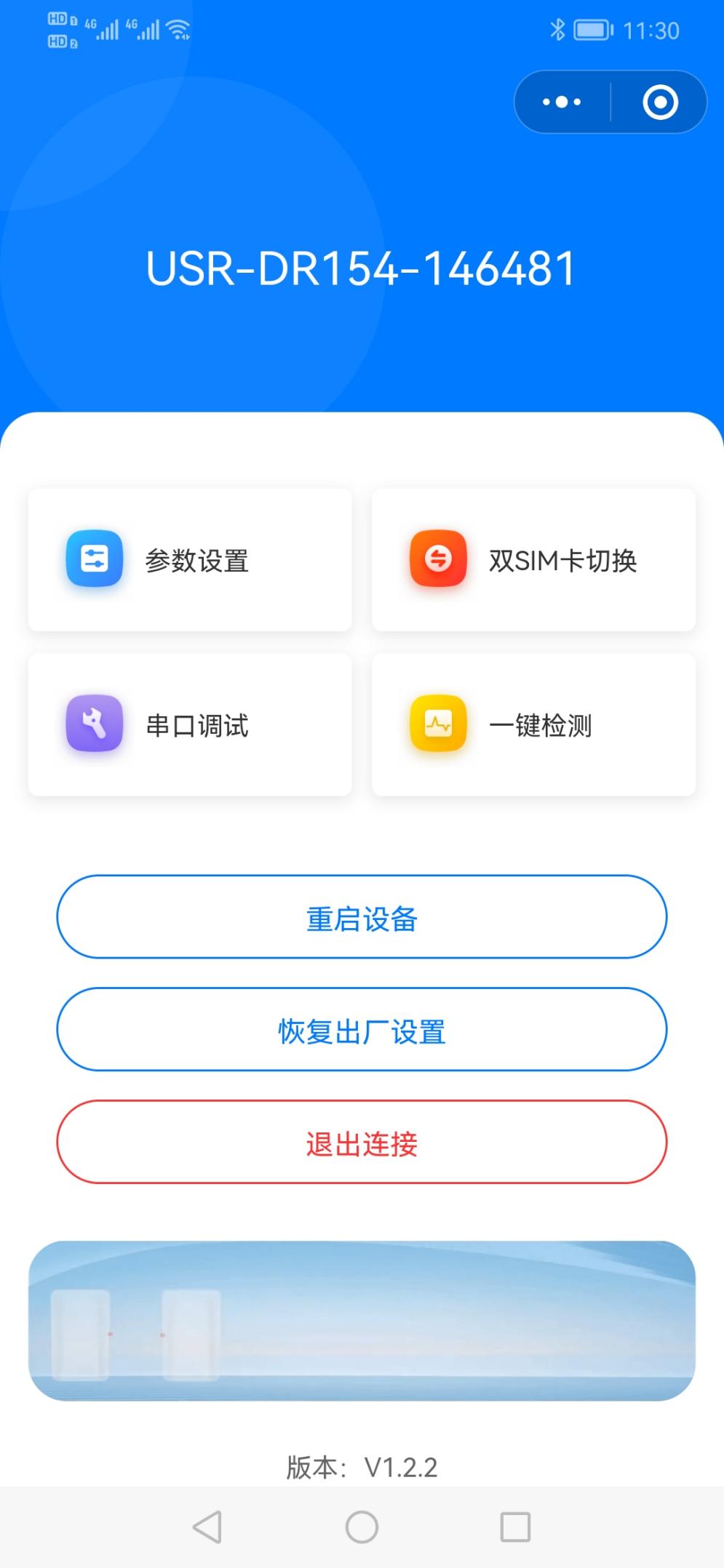

5、點擊參數設置
6、串口設置默認，115200 NONE 8 1
7、配置有人云參數

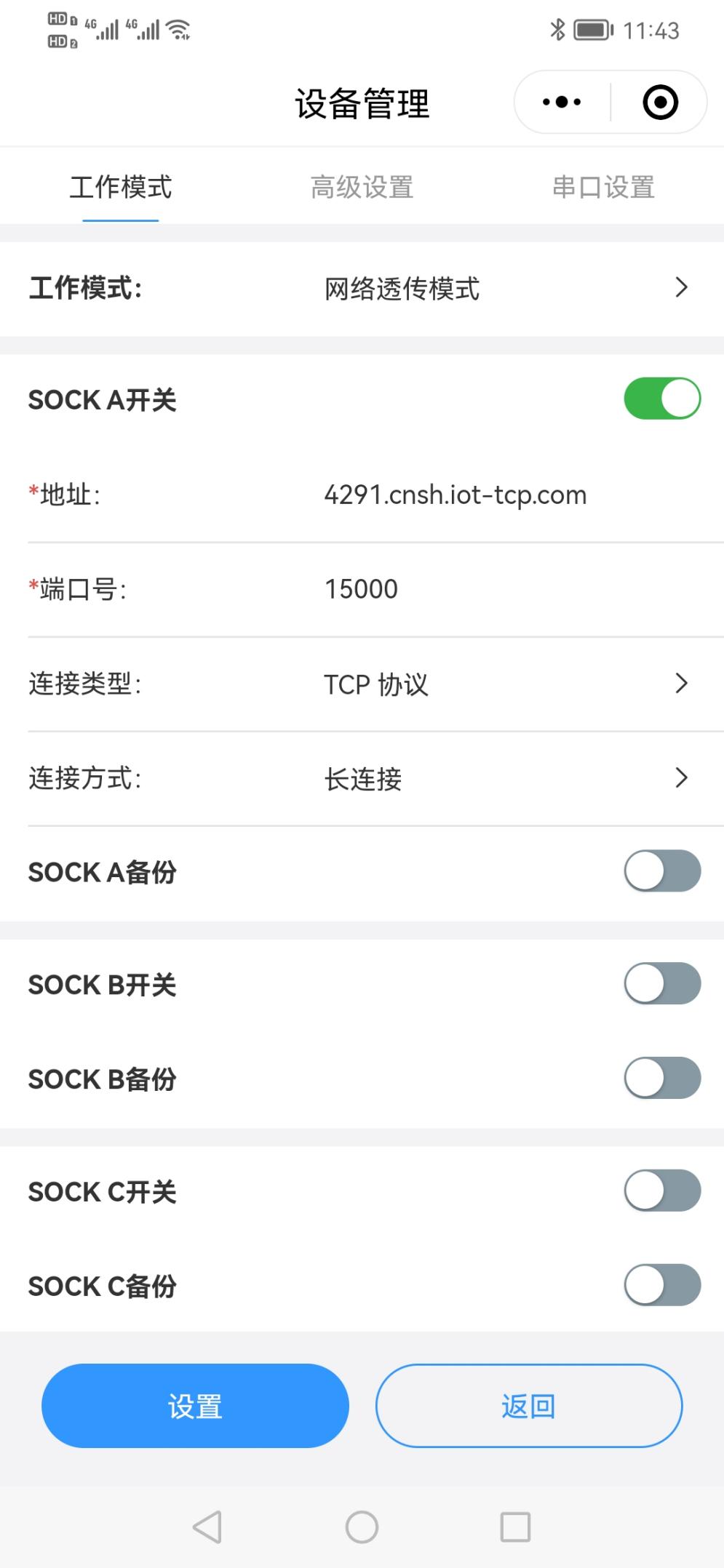

（1）工作模式，選擇網絡透傳模式，SOCKA開關打開，地址填有人云云平臺接入地址為：4291.cnsh.iot-tcp.com； 端口號： 15000；連接類型：TCP協議，長連接。

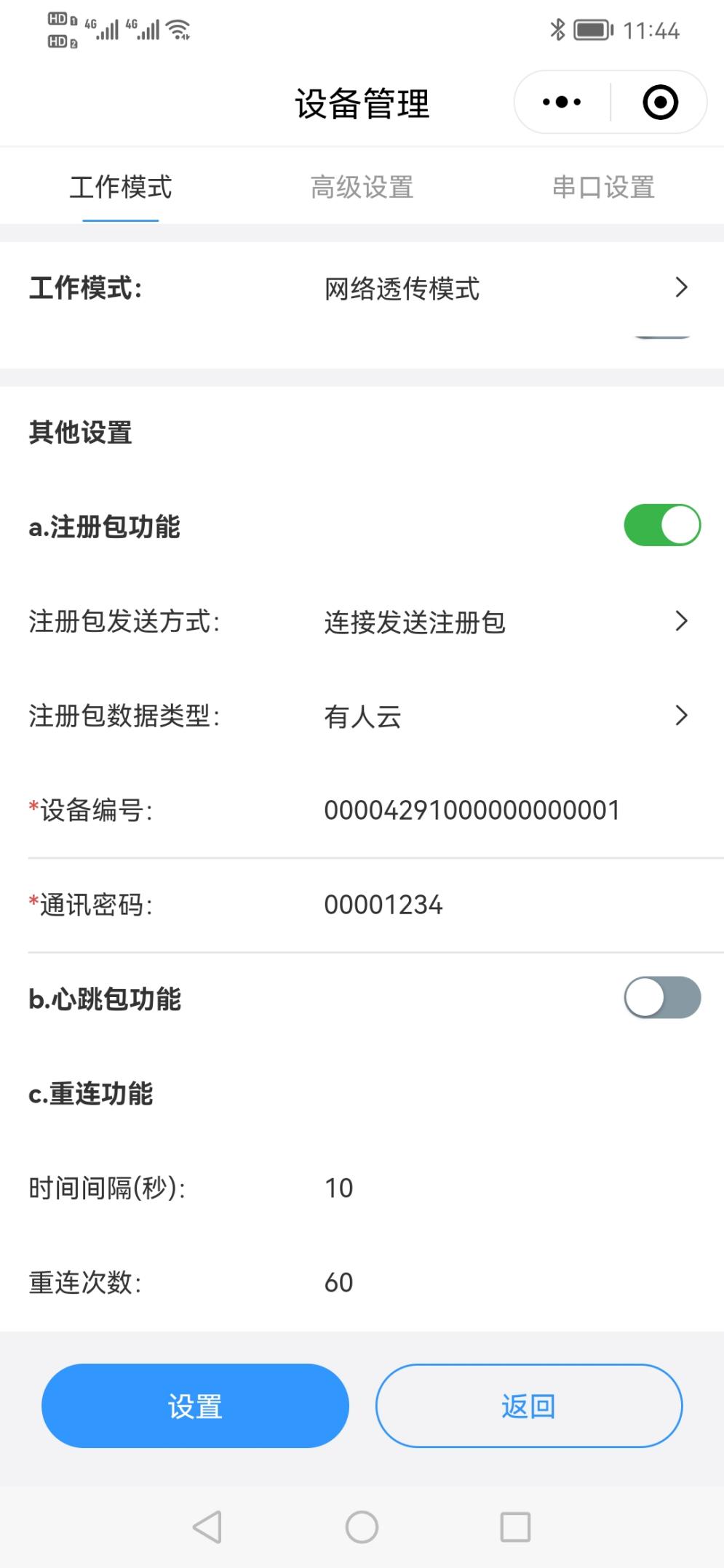

（2）注冊包功能開啟，注冊包數據類型選擇有人云，設備編號填有人云添加的網關SN 00004291000000000001，通訊密碼填00001234。

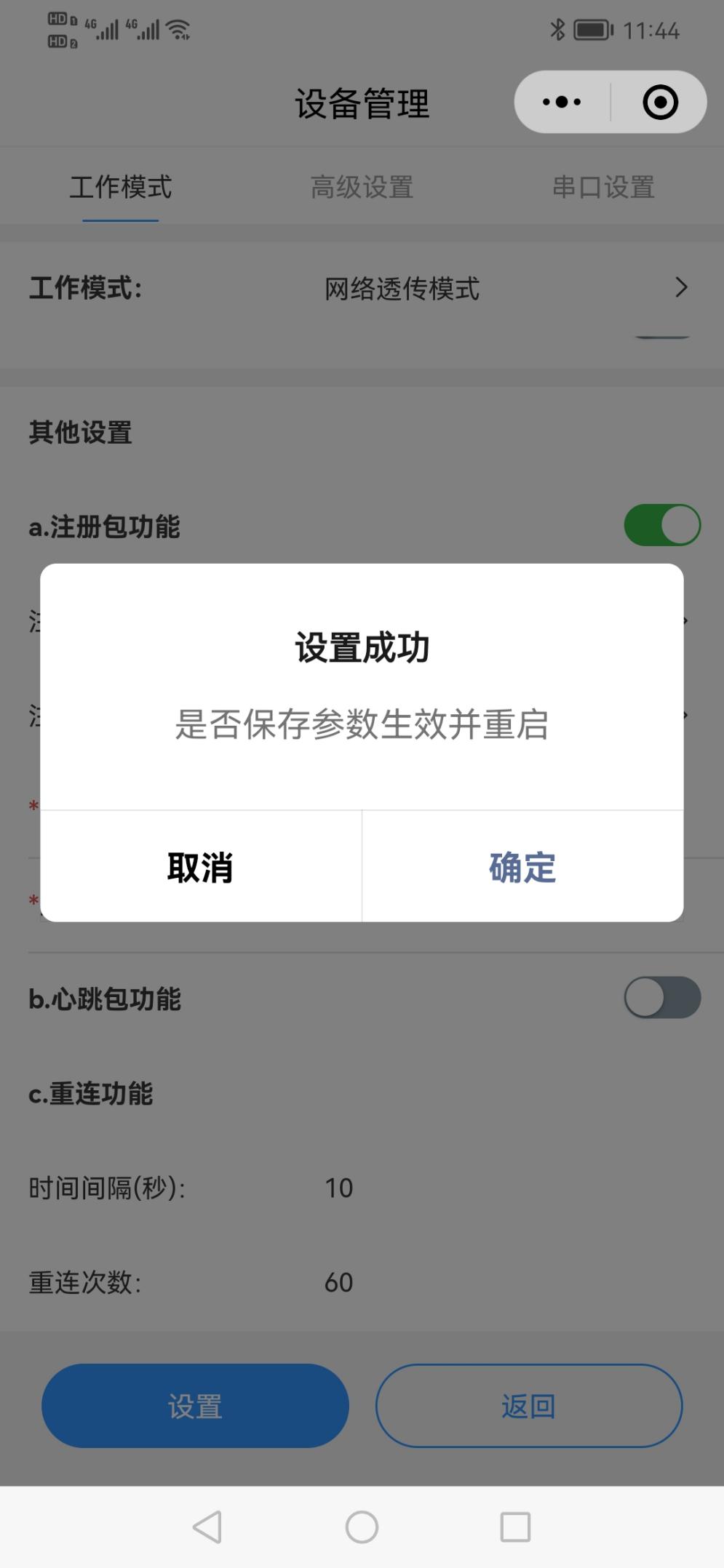

（3）點擊設置，點擊確定。

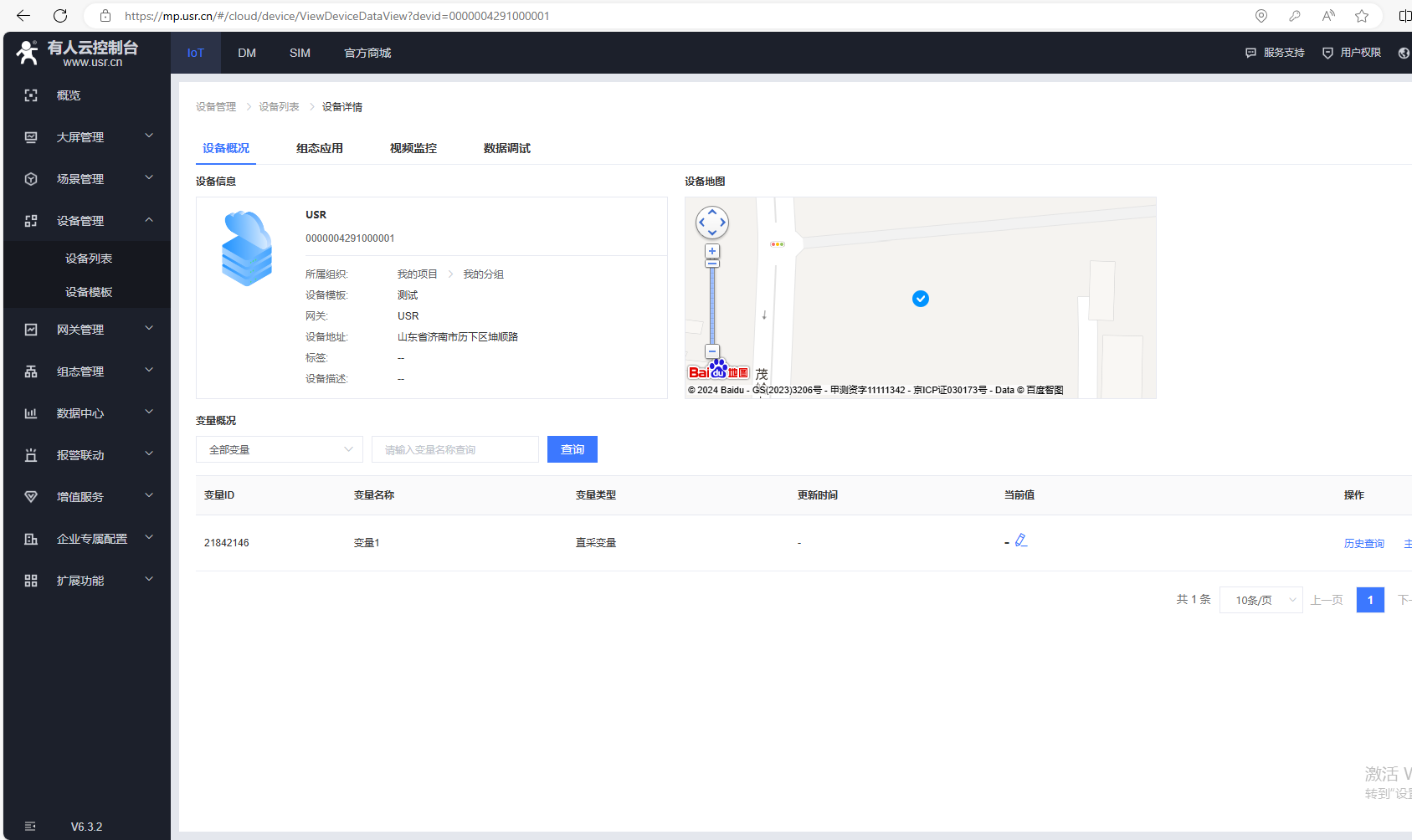

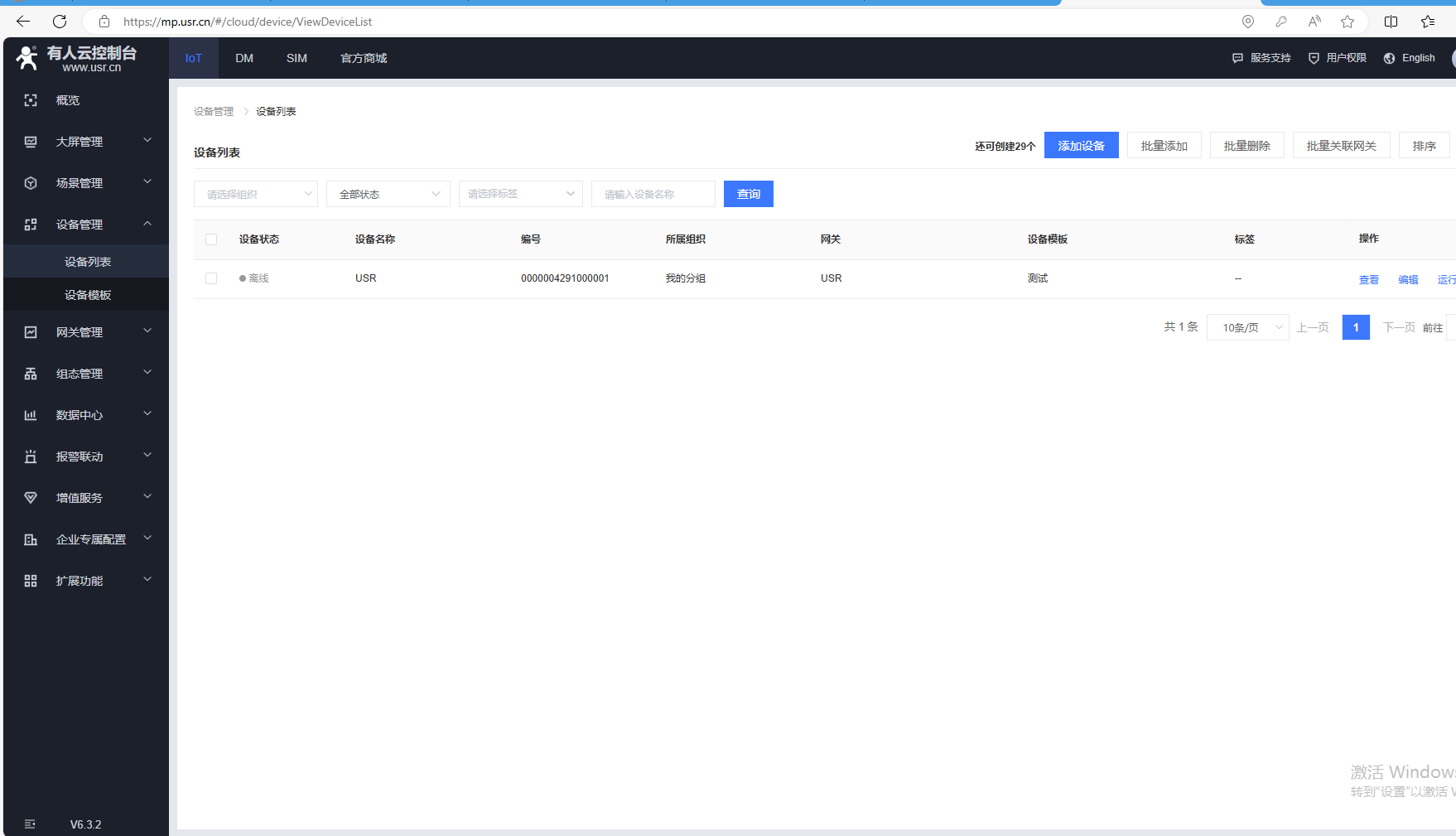

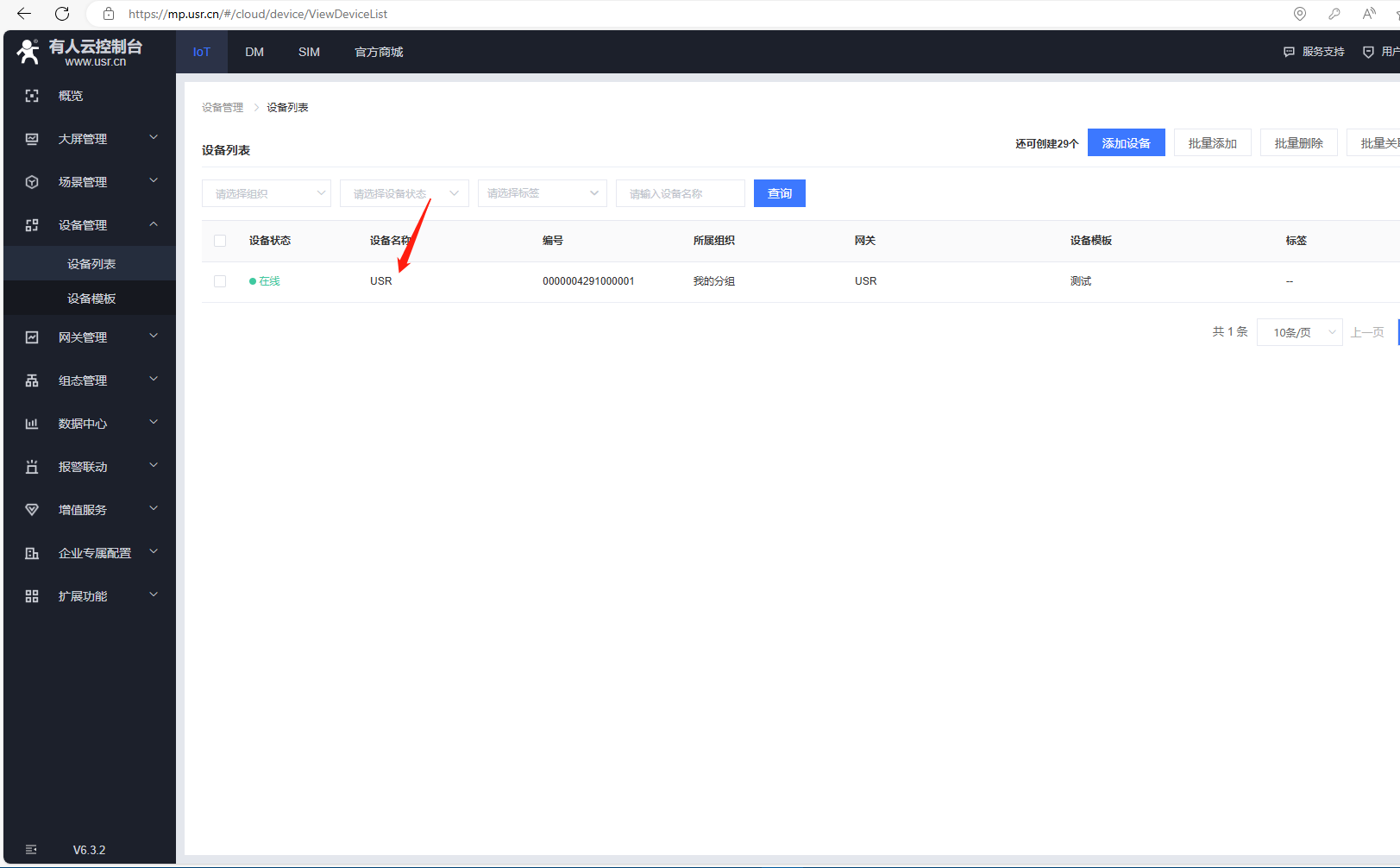

8、返回設備列表，點擊設備名稱，可以去查看變量當前值。
五、數據調試
1、打開串口軟件MODBUS slave軟件，配置參數

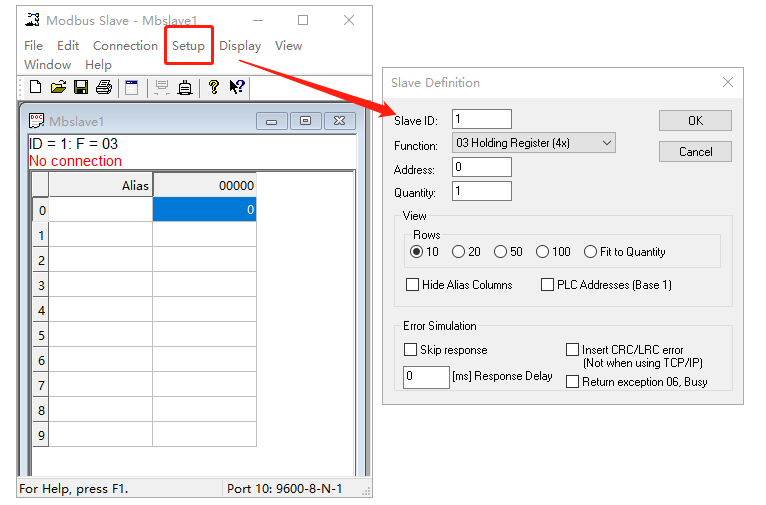

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。
就是模擬從機地址1，采集1個寄存器地址0的數據。

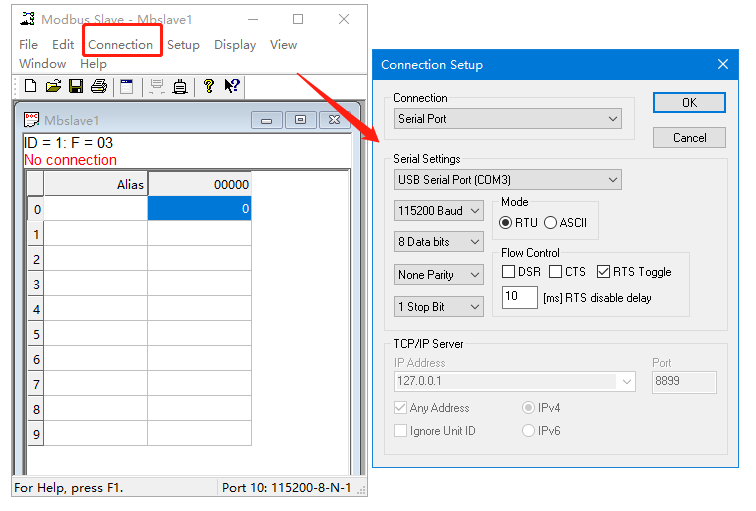

（2）點擊Connection,選擇串口，對應USR所接USB-RS232串口線的COM口號，串口參數和USR串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

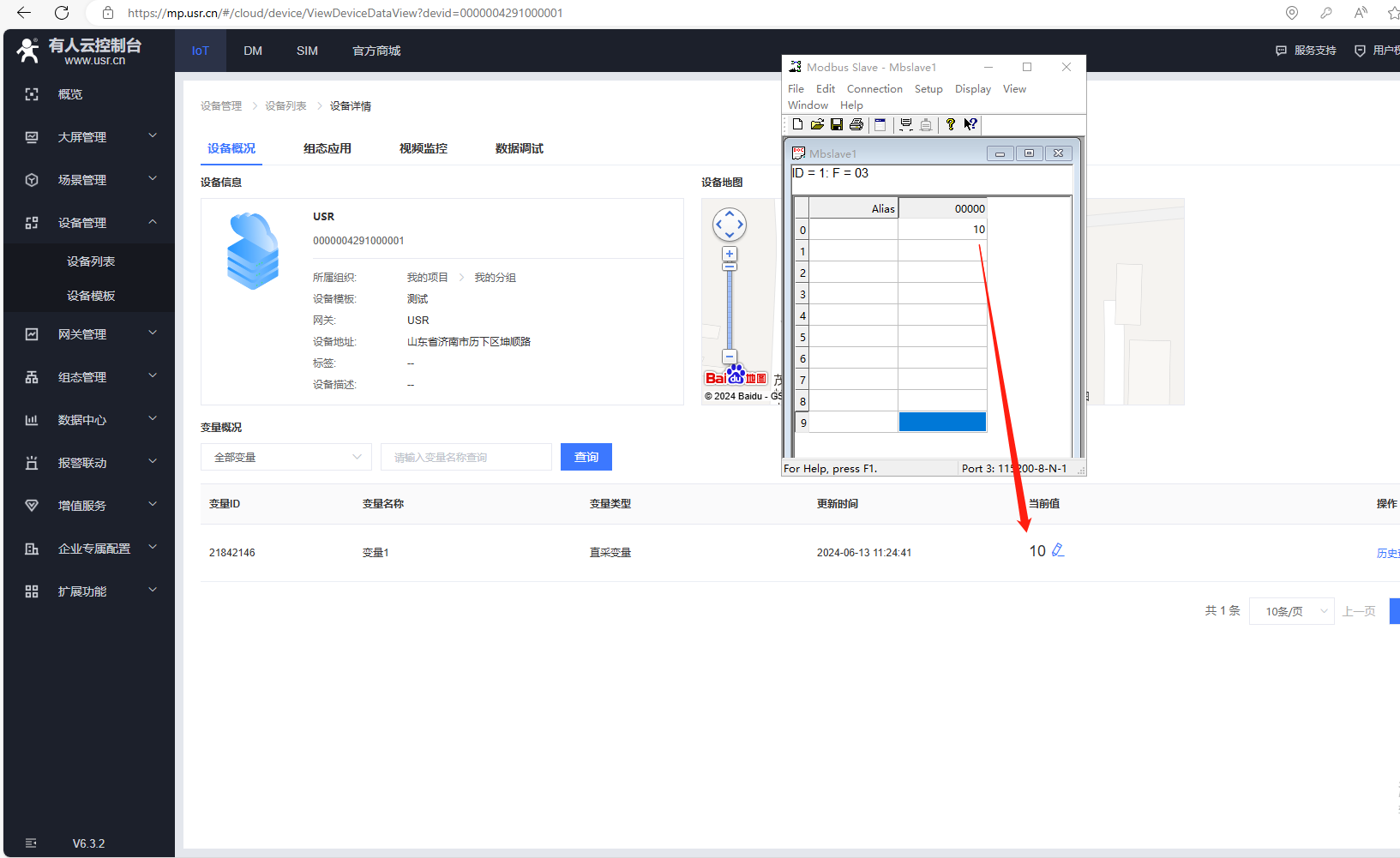

2、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

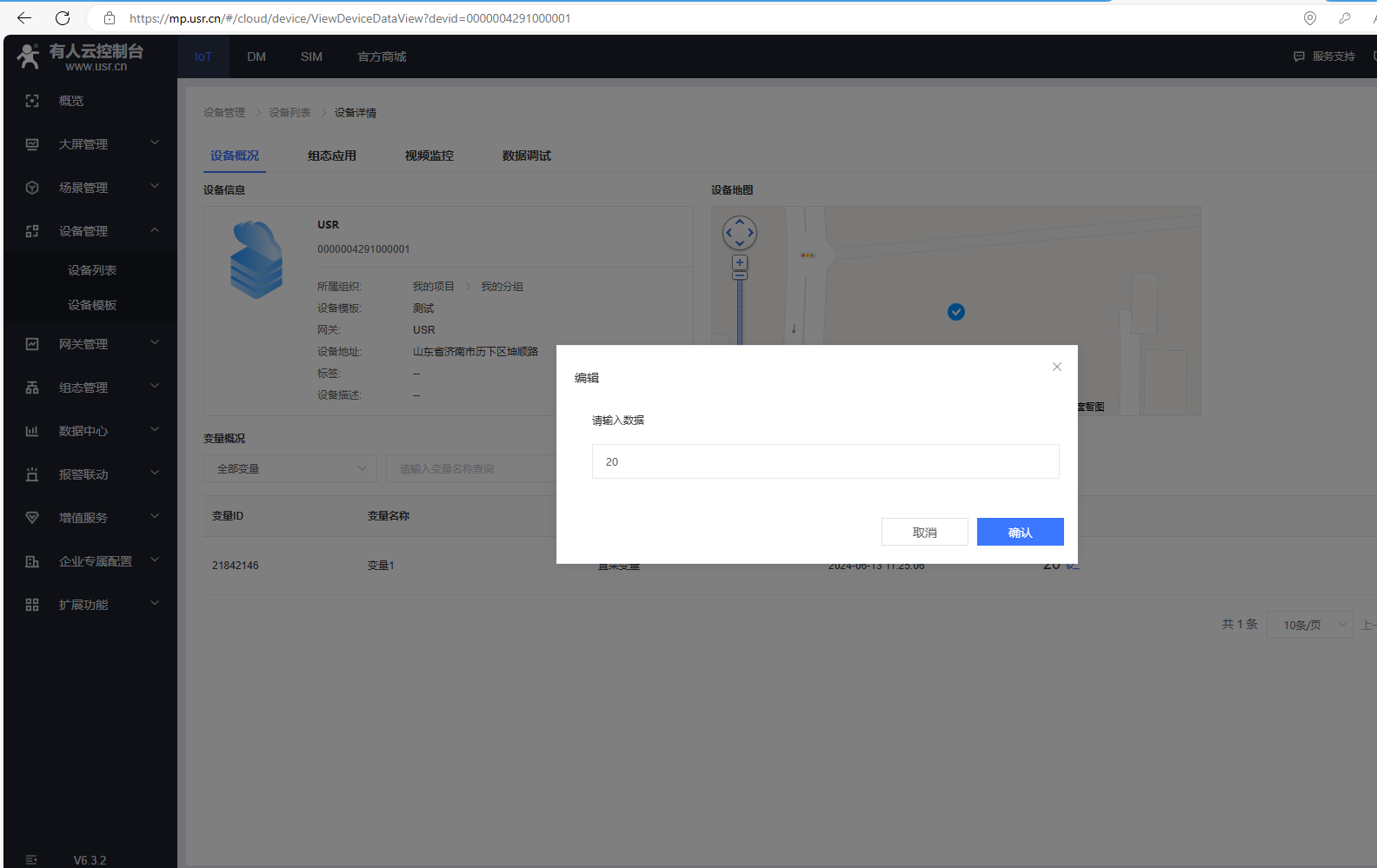

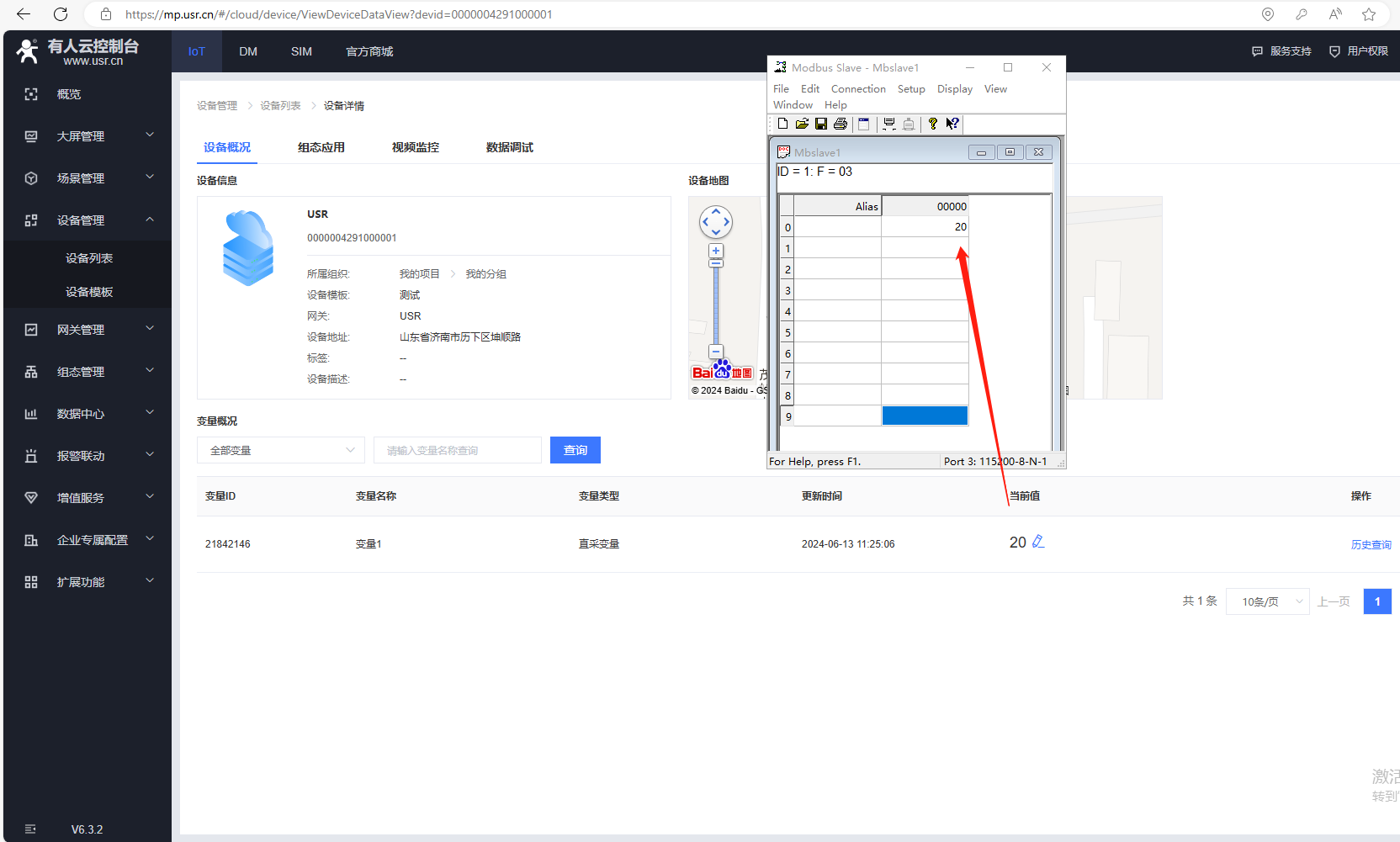

3、有人云寫數據20，MODBUS slave數據變?yōu)?0。

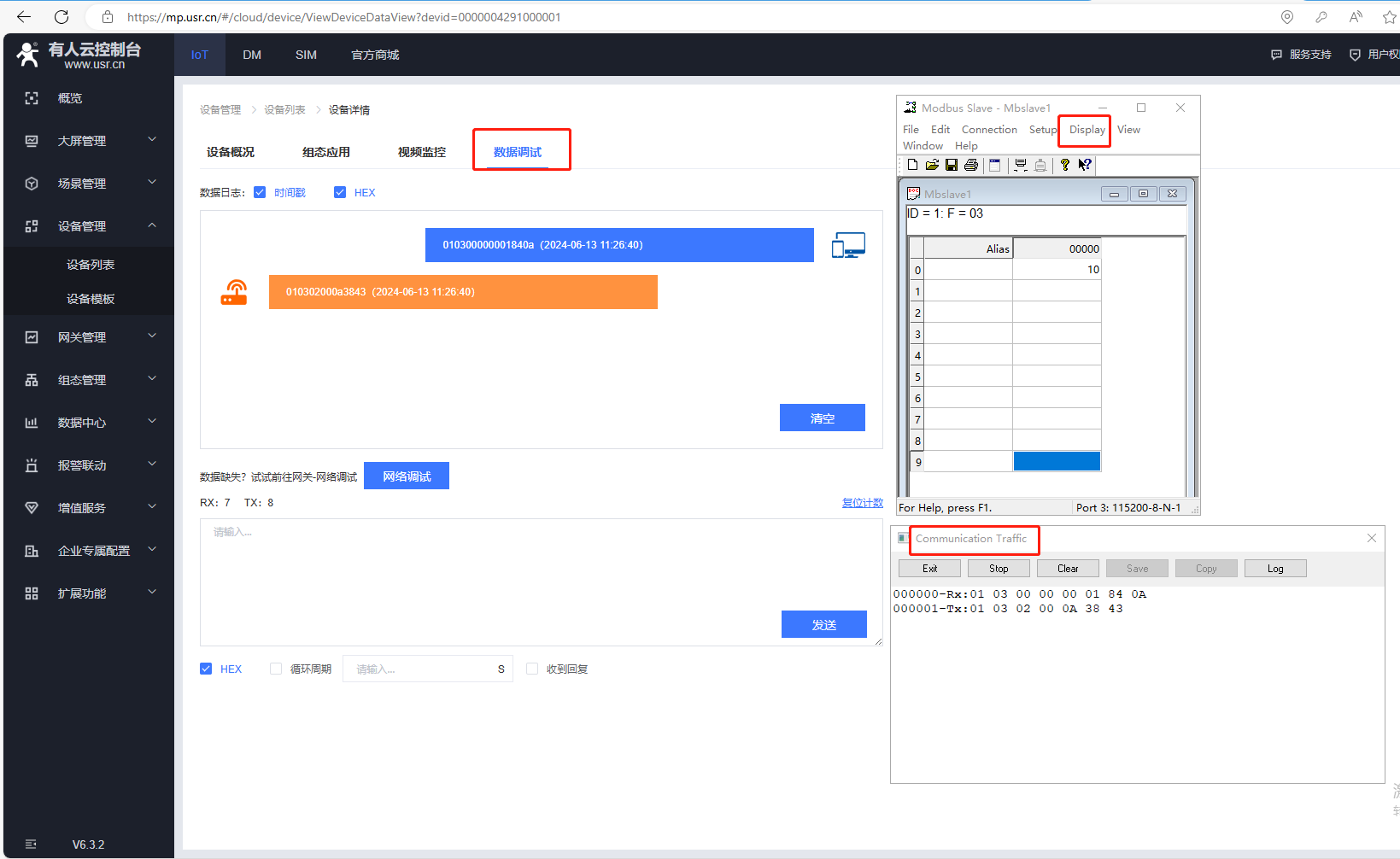

4、有人云數據調試功能
還可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。

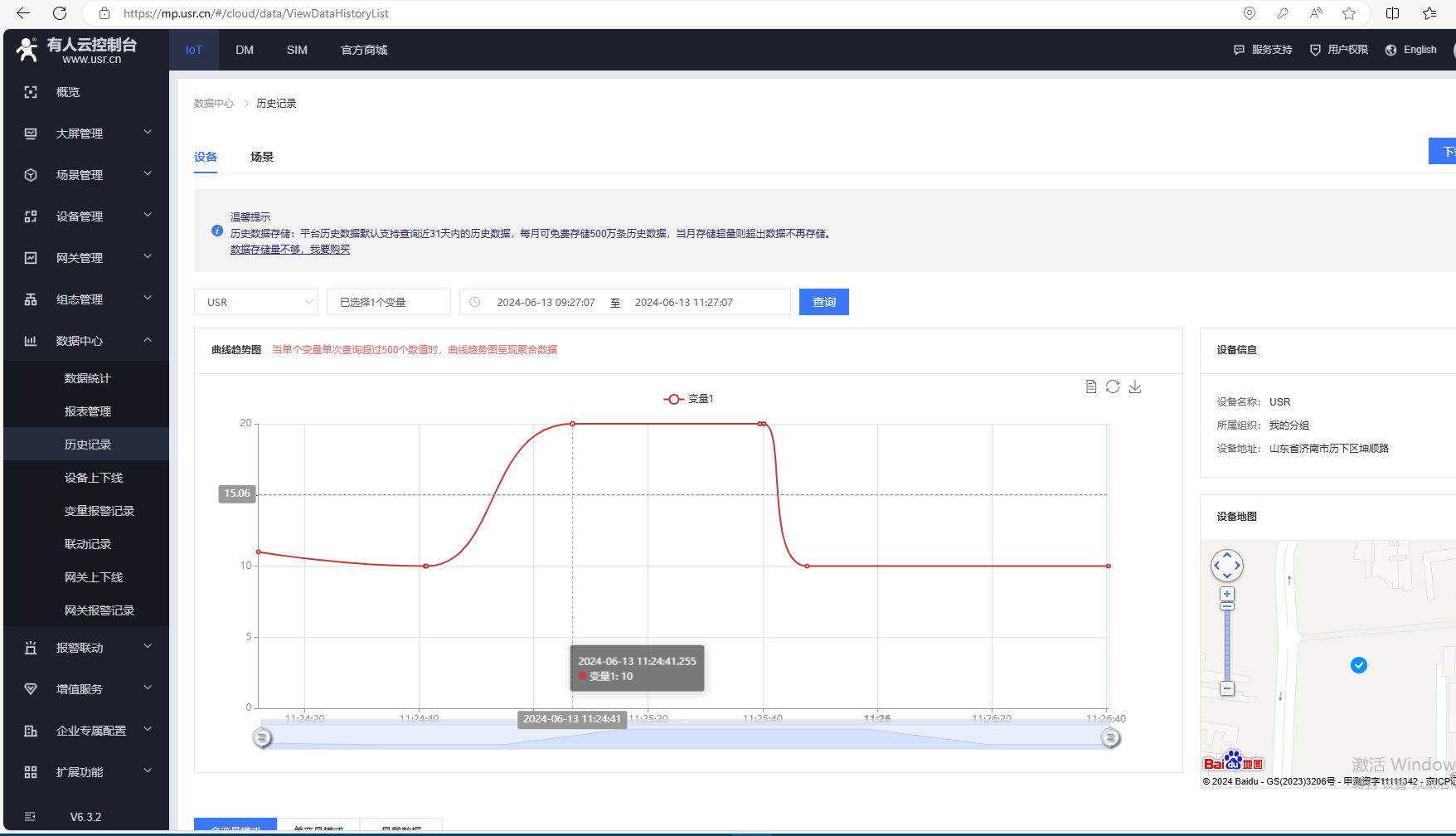

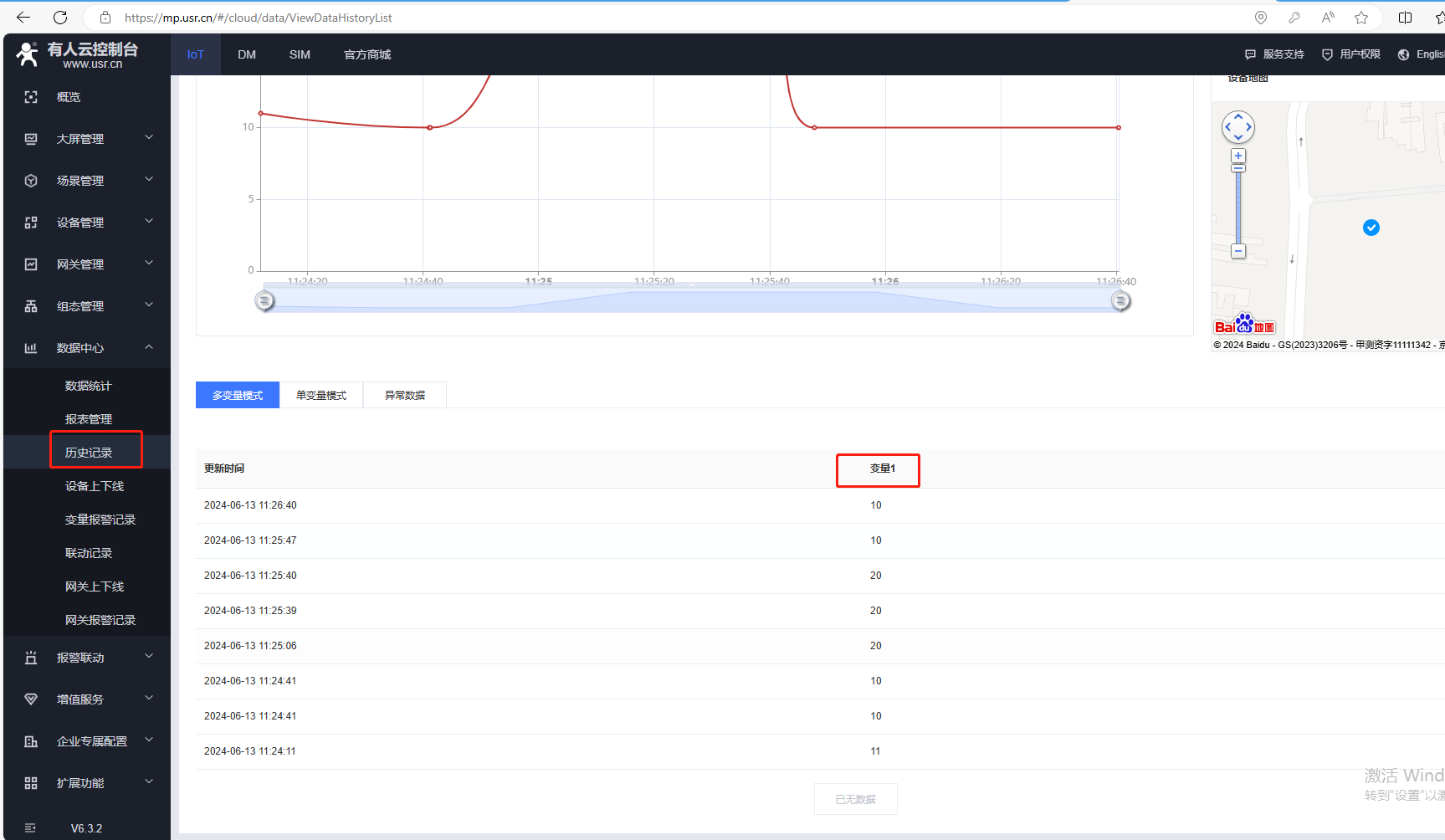

5、數據中心，歷史記錄查看歷史曲線和歷史數據
編寫人：金志方 編寫日期：2024-07-25
審核人：金志方 審核日期：2024-07-25
訂正版本：V1.0 訂正內容：初稿
