一、資料下載
USR-W660 資料官網鏈接:http://imbacareer.com.cn/Product/402.html
虛擬串口軟件官網下載鏈接:http://imbacareer.com.cn/Download/31.html
串口、網絡二合一調試助手軟件官網下載鏈接:http://imbacareer.com.cn/Download/27.html
二、硬件連接
1、所需物品
USR-W660 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-W660 的485串口接USB-RS485串口線到電腦USB口,然后產品接12V電源適配器上電。
三、產品參數設置
1、串口AT指令模式參數設置
USB轉485轉換器接到USR-W660的485串口上,電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT,確認轉換器的COM口為COM4

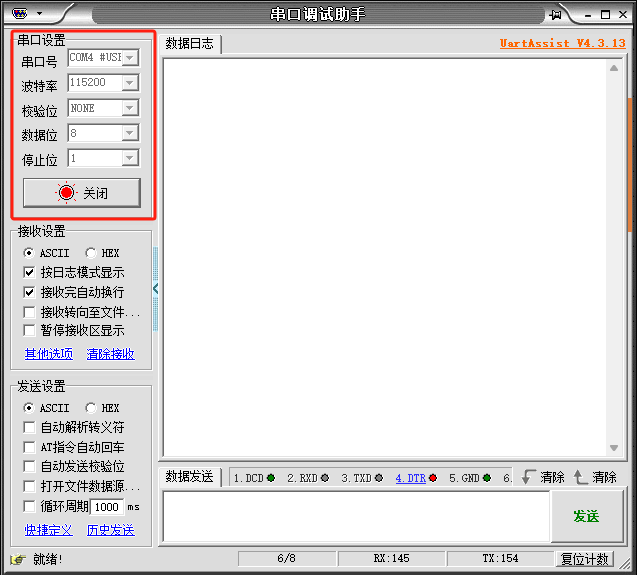

打開一個串口調試助手,引用COM4,串口參數選擇115200、NONE、8、1,打開串口

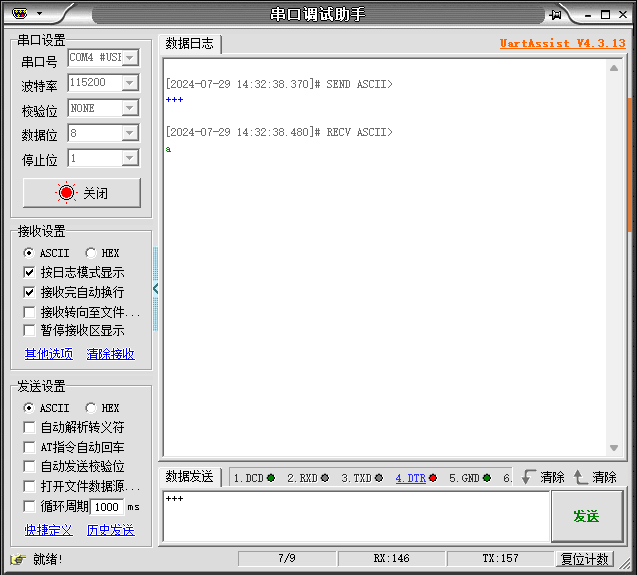

發送"+++",設備返回“a”

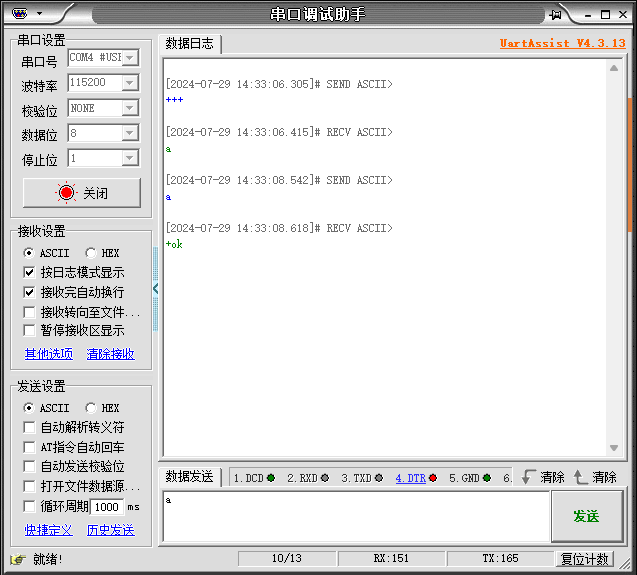

當串口調試助手接收"a"后,必須在 3 秒內給 W660 發 “a”
W660 在接收到“a”后,給串口調試助手發送“+ok”,并進入“臨時指令模式”

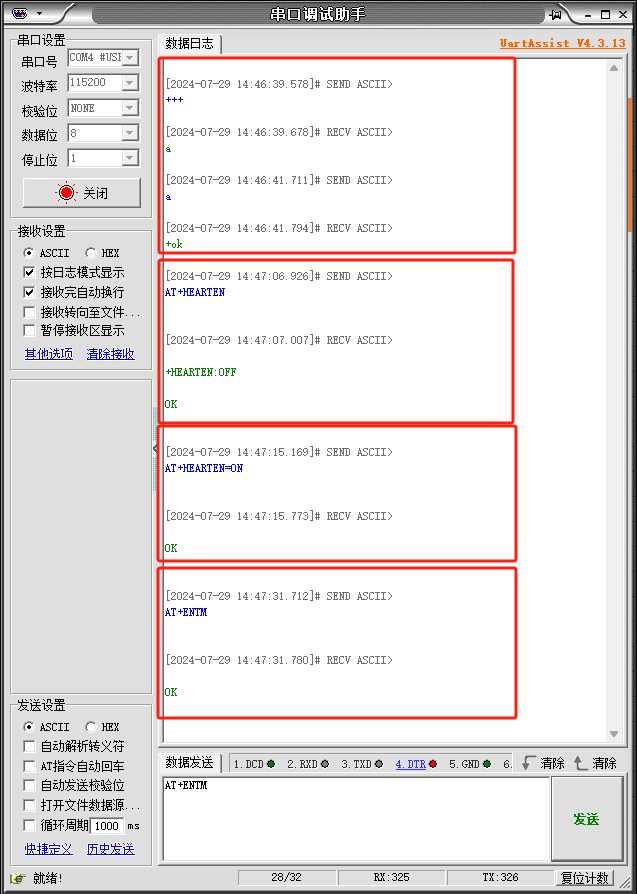

發送“AT+HEARTEN”查詢心跳使能是否開啟,設備反饋“OFF”表示心跳使能未開啟
發送“AT+HEARTEN=ON”開啟心跳包使能,設備恢復“OK”表示心跳使能開啟成功。
發送“AT+ENTM”退出臨時指令模式,設備接收到并反饋“OK”,切換回之前的工作模式。
編寫人:尹叢欣 編寫日期:2024-07-29
審核人:尹叢欣 審核日期:2024-07-31
訂正版本:V1.0 訂正內容:初稿
