一、資料下載

USR-W660 資料官網鏈接：http://imbacareer.com.cn/Product/402.html

虛擬串口軟件官網下載鏈接：http://imbacareer.com.cn/Download/31.html

串口、網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-W660 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

路由器 1臺

筆記本電腦 1臺

2、硬件連接

USR-W660 的485串口接USB-RS485串口線到電腦USB口，電腦和USR-W660連接同一個路由器WIFI，然后產品接12V電源適配器上電。

三、產品參數設置

1、USR-W660 參數設置

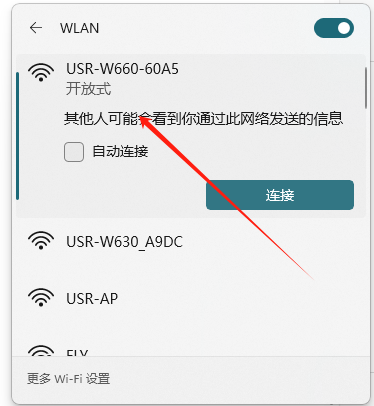

USR-W660插上WIFI天線，接上12V電源，電腦右下角搜索USR-W660的WIFI ，WiFi名字 USR-W660-60A5( 60A5是 USR-W660 MAC 的后四 位 )，點擊鏈接WIFI。

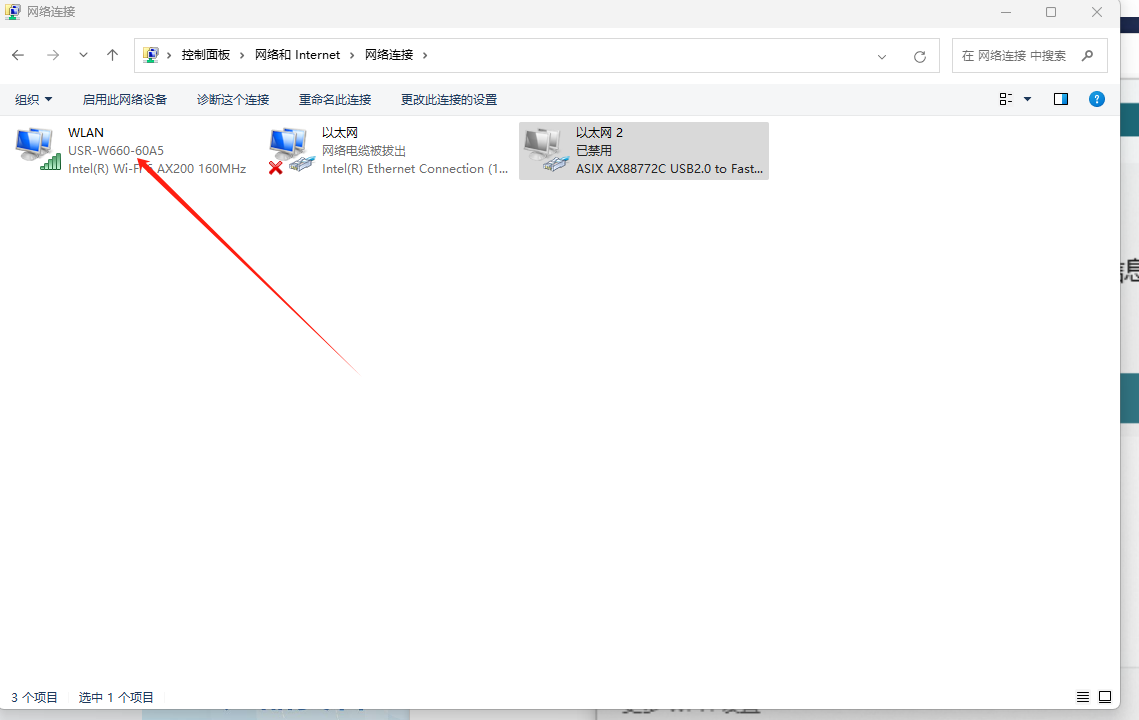

電腦關閉防火墻和殺毒軟件，禁用其他的網卡，僅保留本地WIFI 網卡。

瀏覽器輸入192.168.1.1，賬號密碼輸入admin，進入USR-W660的內置網頁。

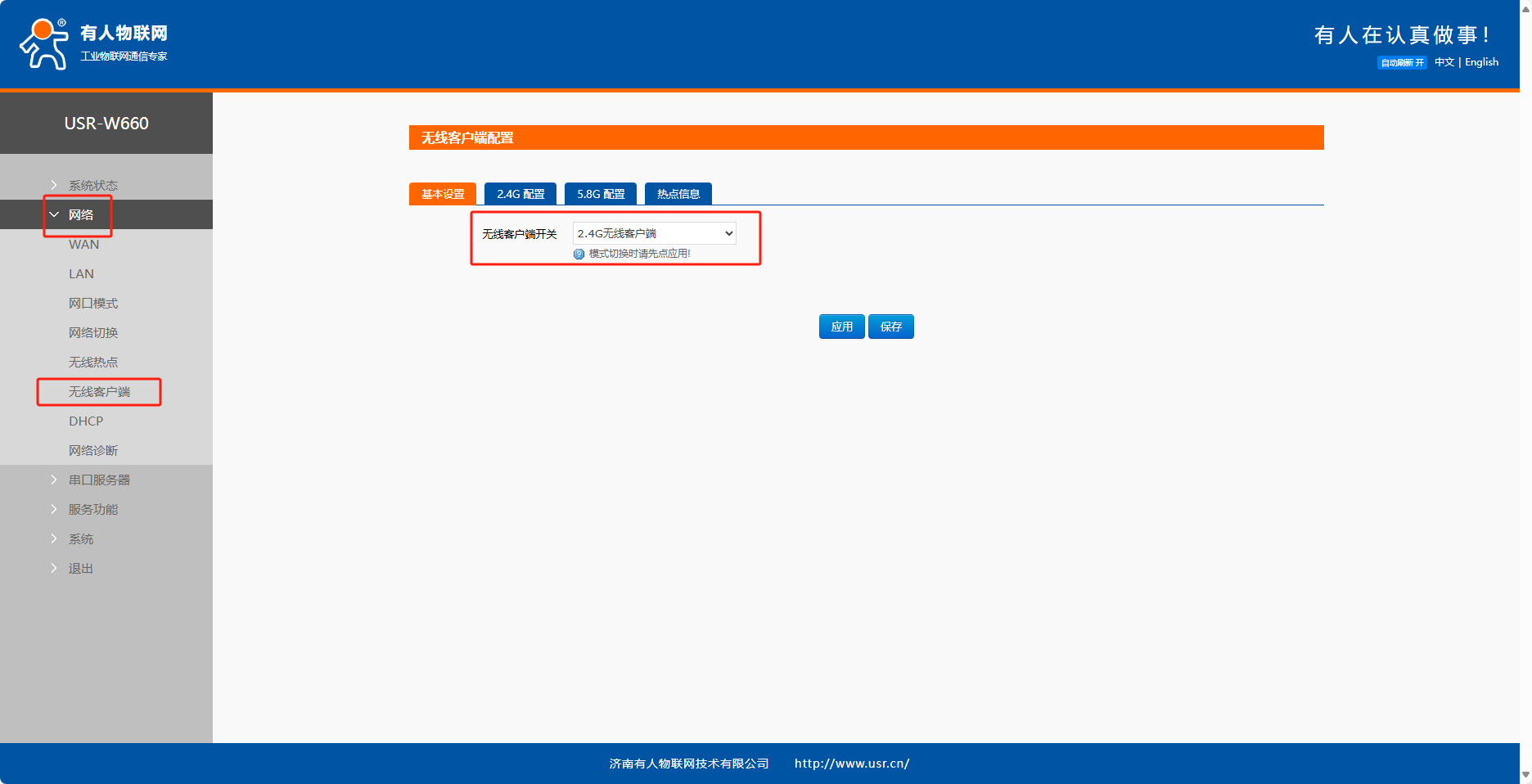

網絡---無線客戶端---基本設置，設置為2.4G無線客戶端，保存。

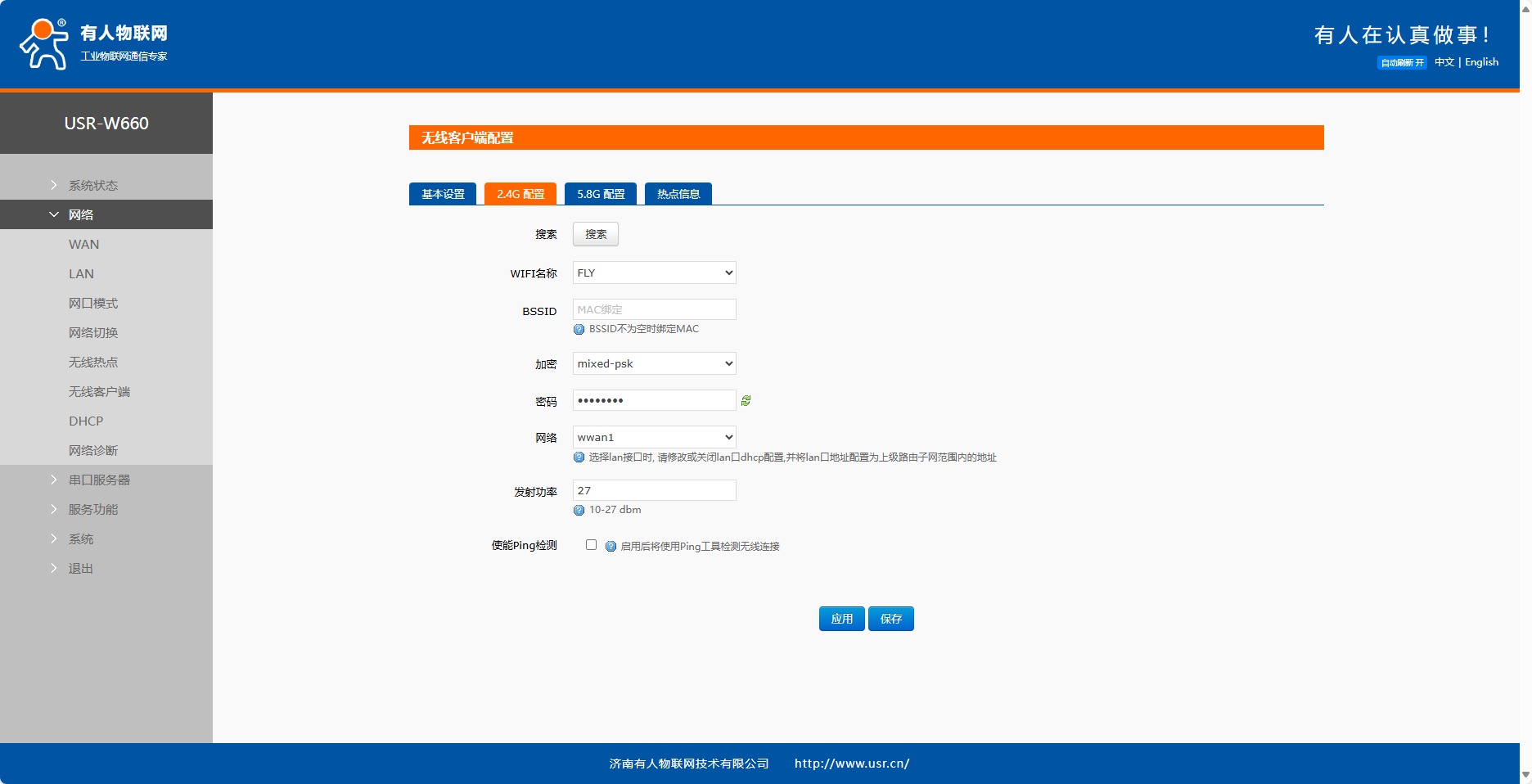

網絡---無線客戶端---2.4G配置，點擊搜索，搜索到要連接的路由器，下拉選擇，輸入WIFI 密碼，網絡WWAN1，保存

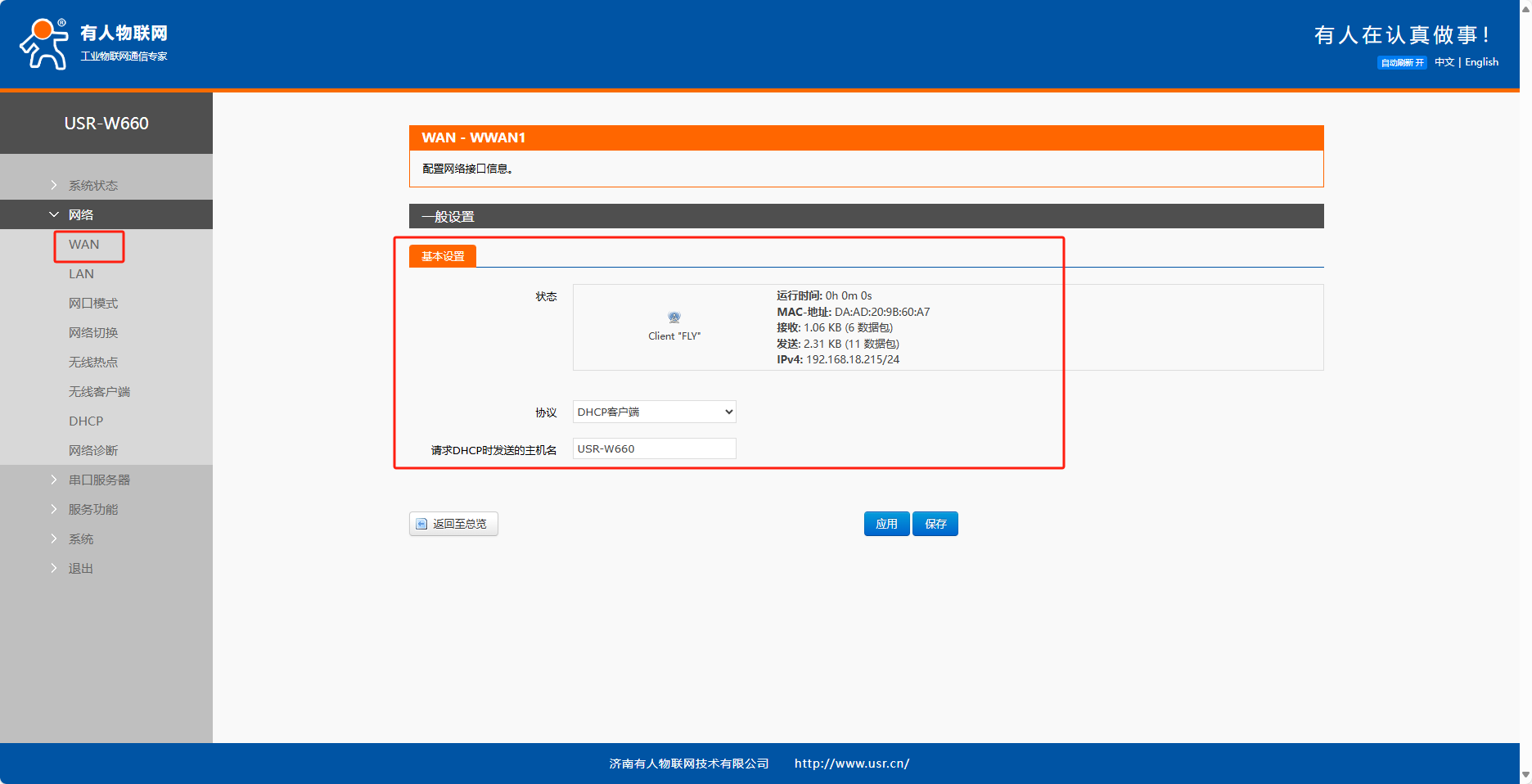

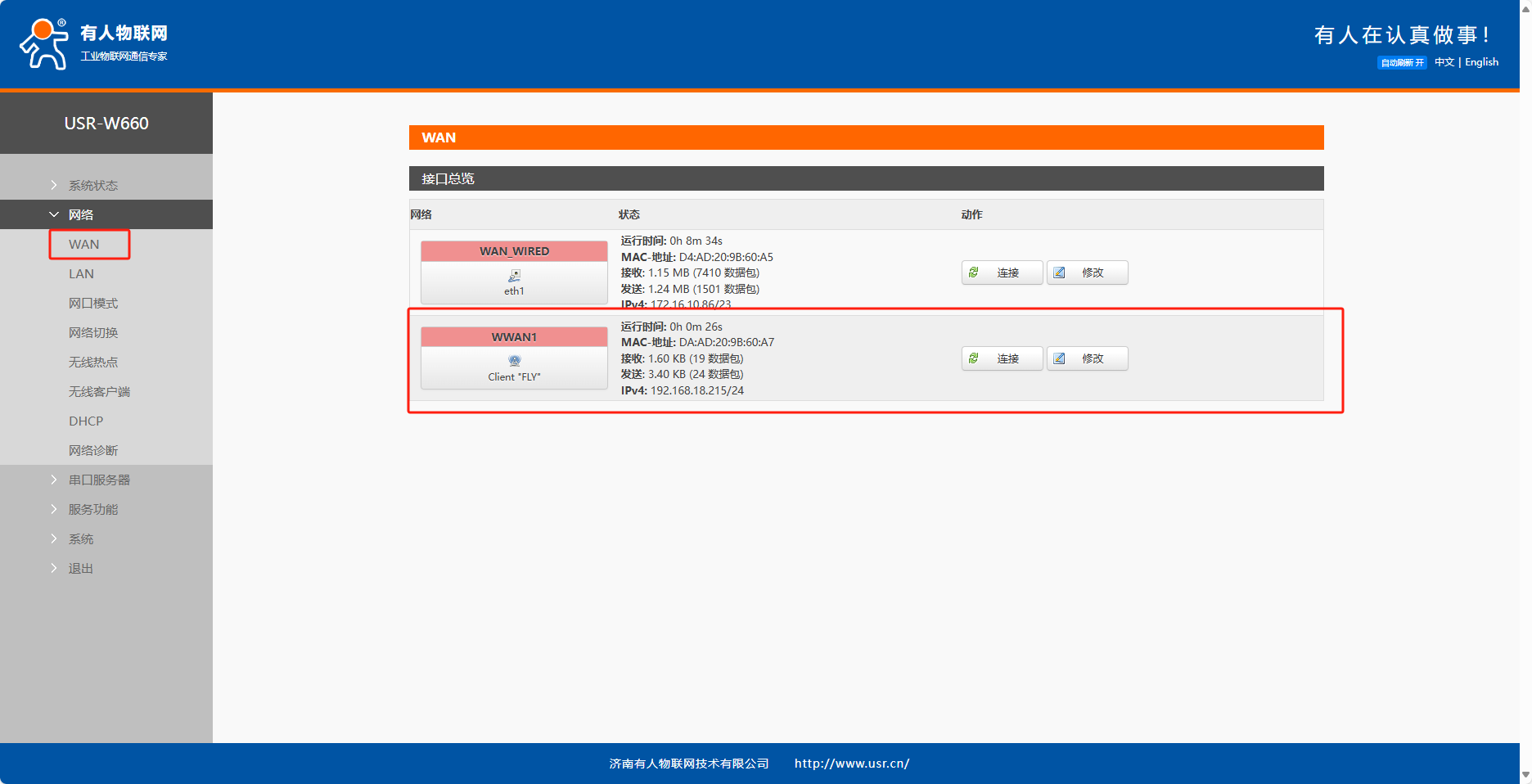

網絡---WAN，找到要連接的WIFI信息，點擊修改，在協議中可以修改IP類型，出廠默認是DHCP客戶端，用戶可以根據自己的實際網絡情況設置為靜態地址 ，本例中路由器是DHCP分配IP信息的，故保持DHCP。

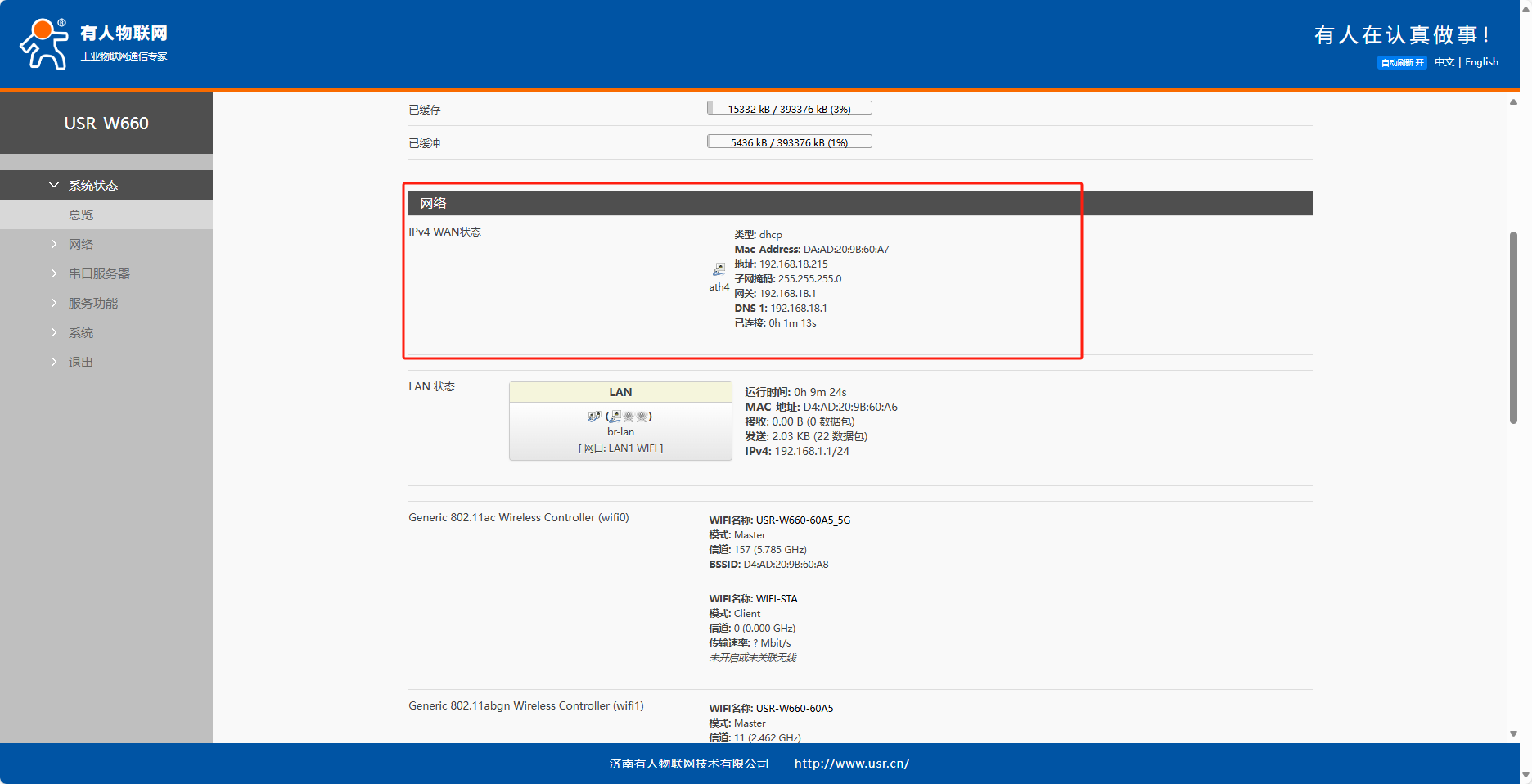

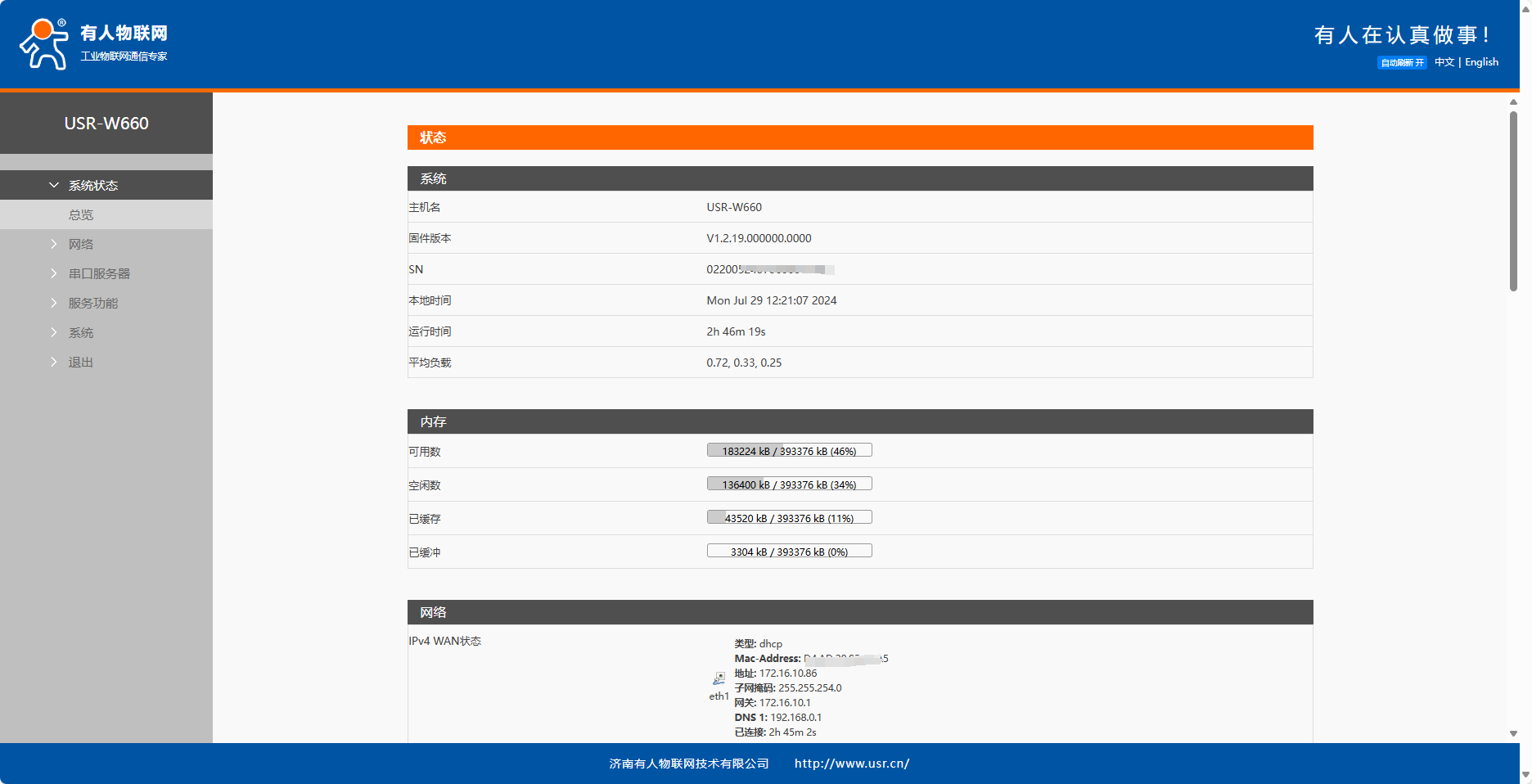

也可以在系統狀態---總覽中看到路由器給USR-W660分配的IP是192.168.18.215

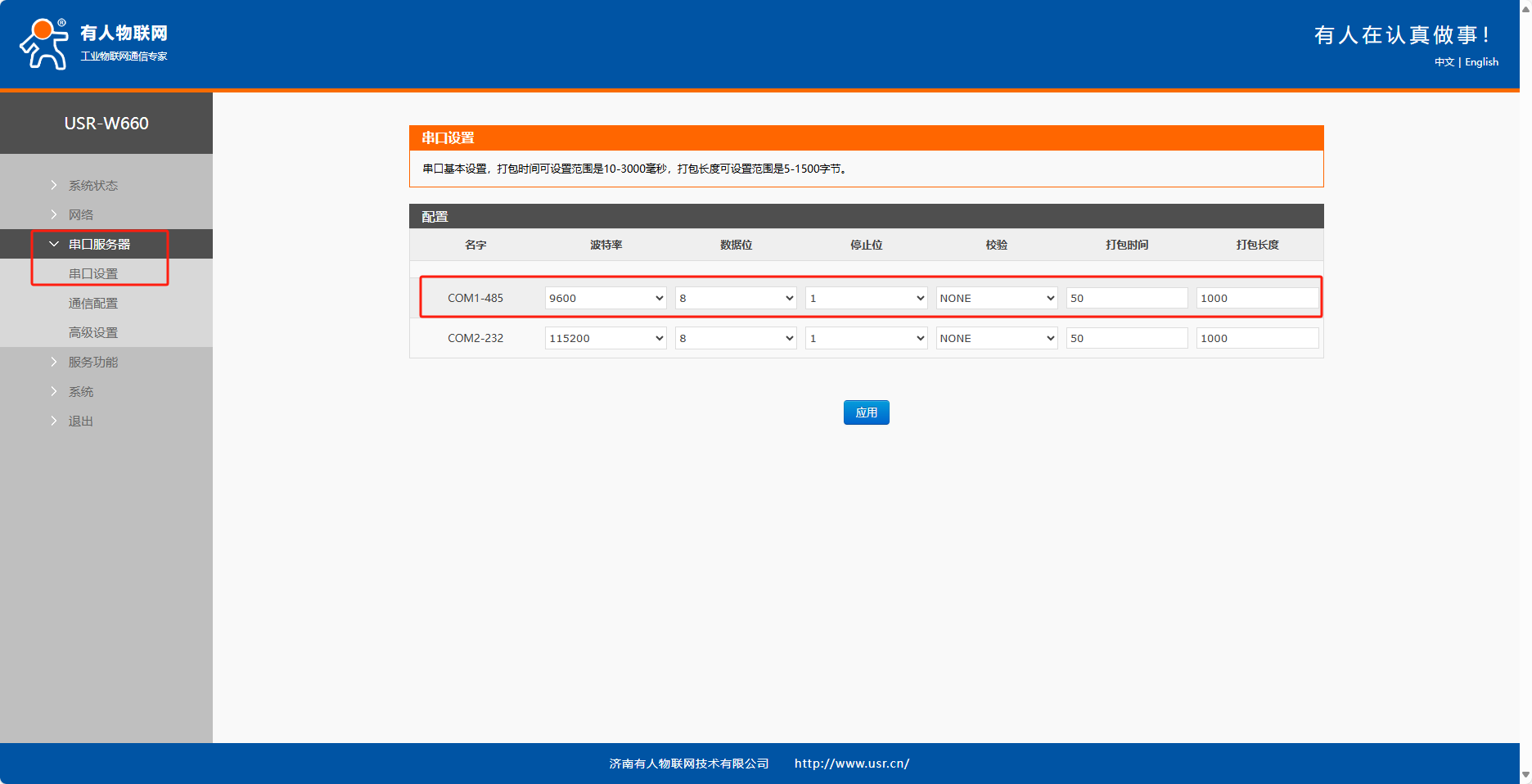

串口服務器---串口設置，將COM1的串口參數設置為9600、NONE、8、1，點擊應用

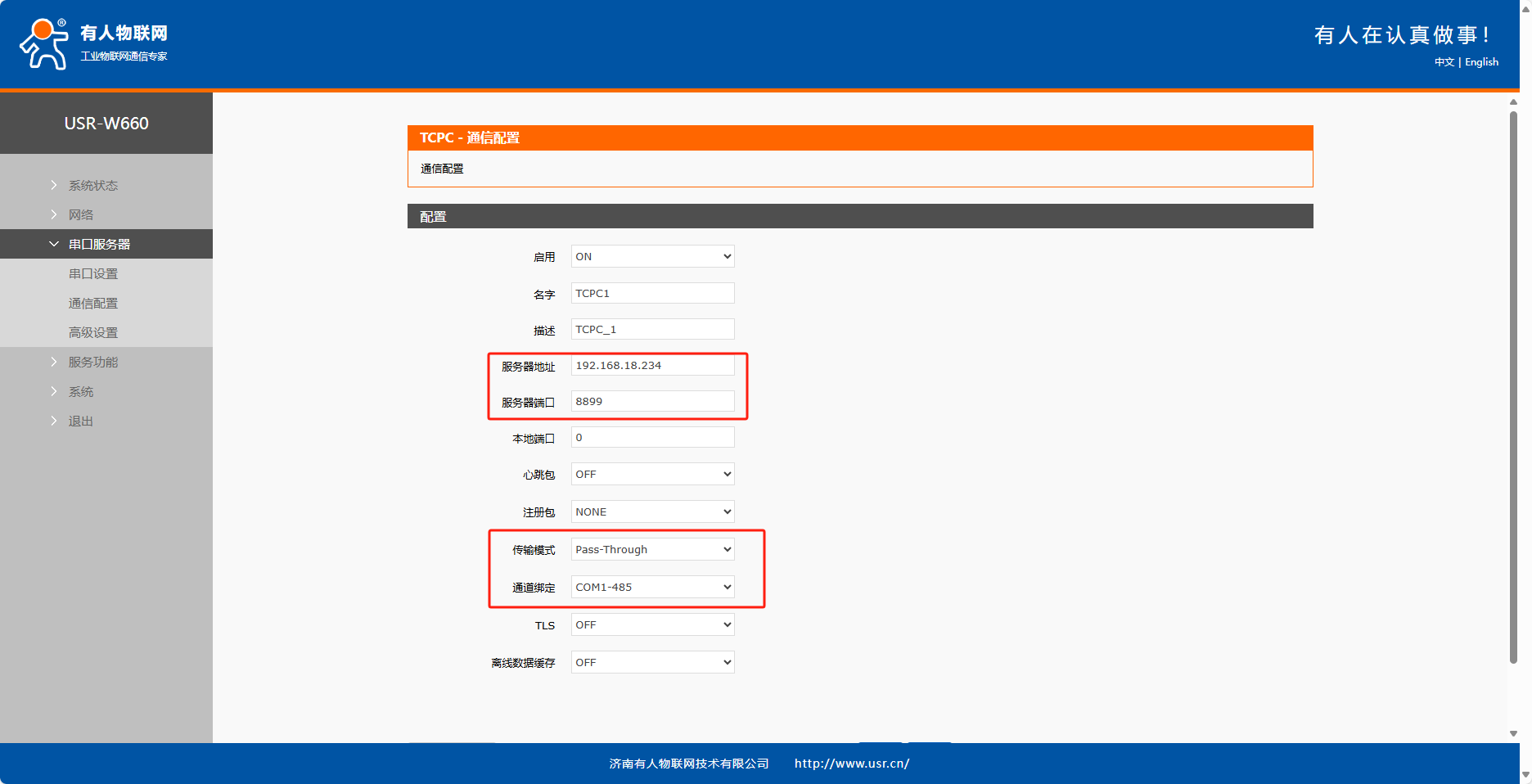

串口服務器---通信配置，命名為TCPC1，協議TCPC，啟用ON，添加并編輯參數

名字TCPC1，服務器地址192.168.18.234（路由器分配給電腦的靜態IP地址），服務器端口號8899，傳輸模式Pass-Through,通道綁定COM1-485，保存，應用

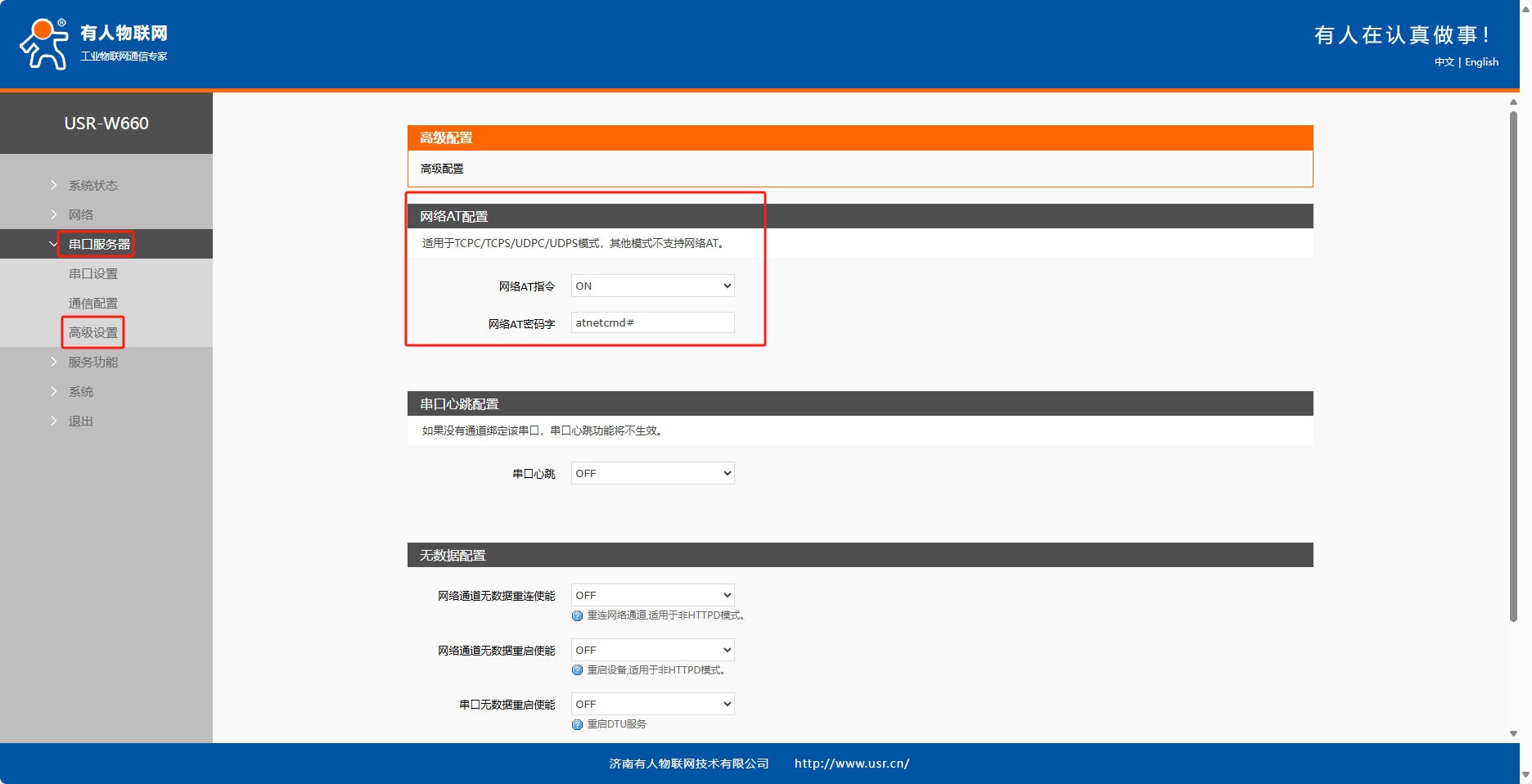

串口服務器---高級設置，開啟網絡AT指令，記住密碼字：atnetcmd#點擊應用

系統---重啟---執行重啟

2、網絡調試助手參數設置

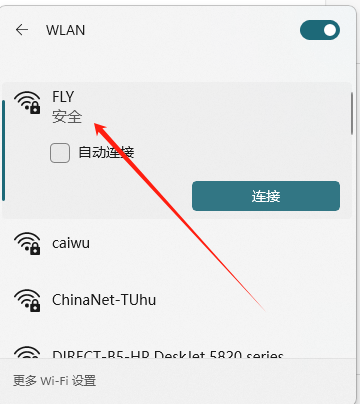

電腦連接同一個路由器“FLY”的WIFI

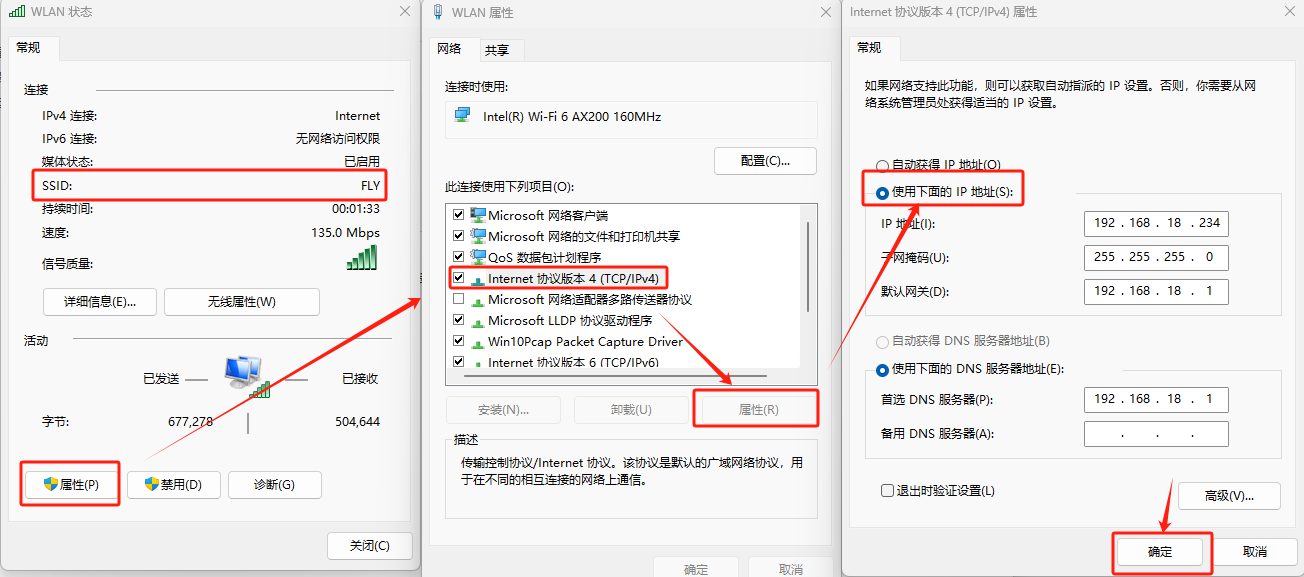

控制面板---網絡和Internet---網絡和共享中心，設置路由器分配給電腦的靜態IP192.168.18.234

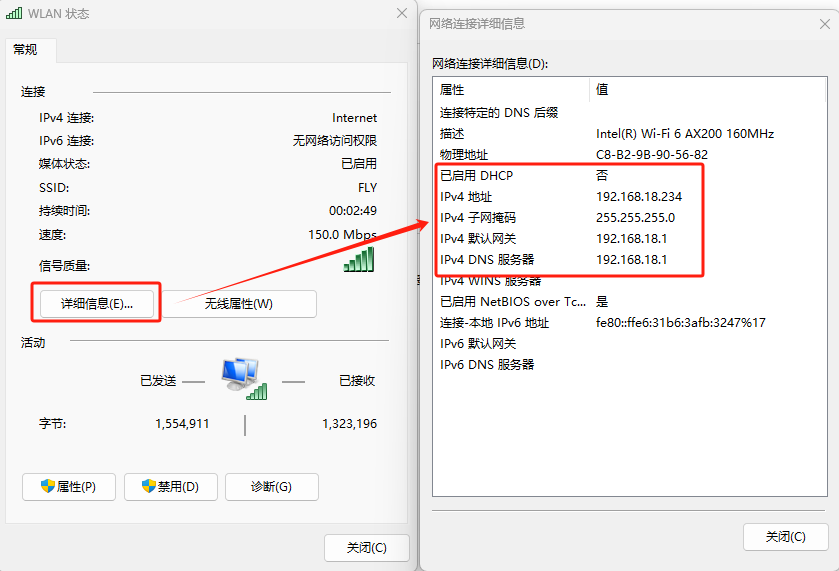

查看路由器給電腦分配的IP是192.168.18.234

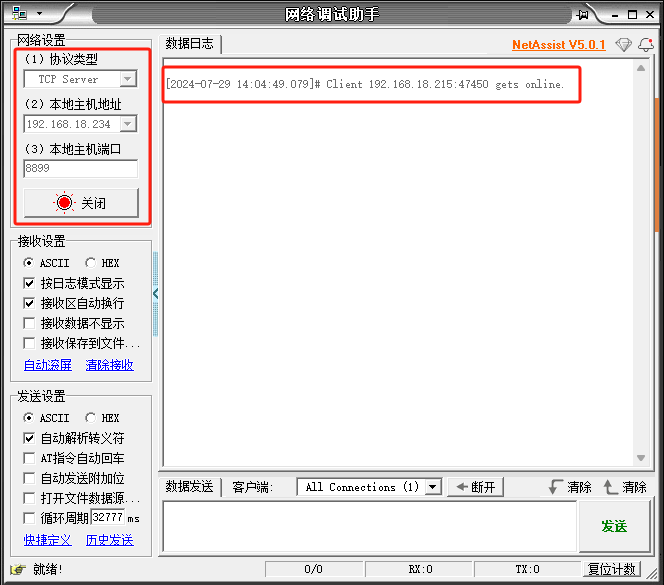

電腦打開網絡調試助手軟件，協議類型TCP SERVER，本地主機地址：192.168.18.234，本地主機端口號8899，點擊連接。網絡調試助手監聽到TCP CLIENT設備接入服務器。

四、功能調試

1、功能調試

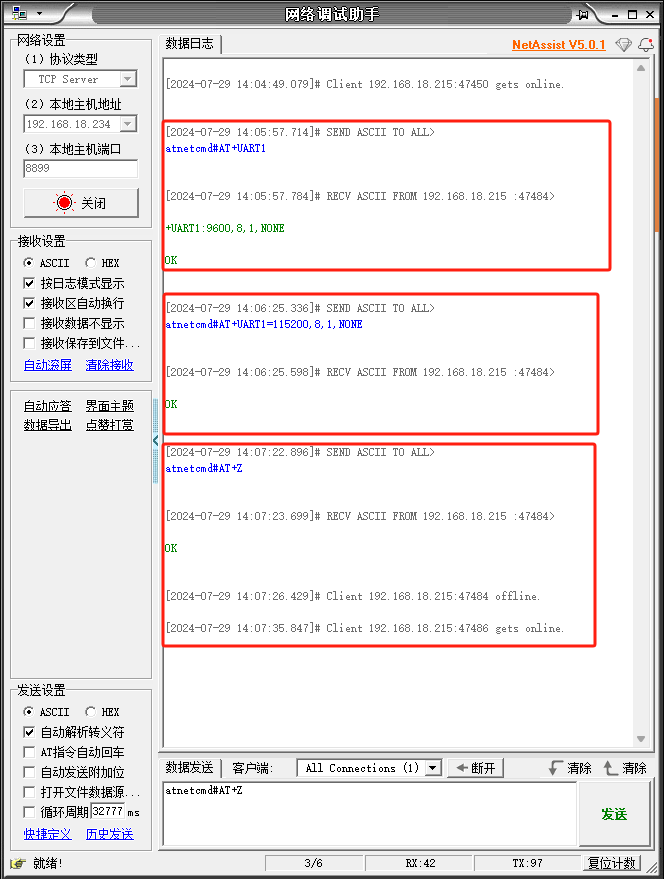

下發網絡AT指令查詢并修改串口參數示例：

查詢UART1串口參數：atnetcmd#AT+UART1

修改UART1的串口參數為115200、NONE、8、1：atnetcmd#AT+UART1=115200,8,1,NONE

保存并重啟設備：atnetcmd#AT+Z

注意：每條AT指令后需要回車換行

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-07-29

審核人：尹叢欣 審核日期：2024-07-31

訂正版本：V1.0 訂正內容：初稿
