一、資料下載

USR-W630S 官網鏈接：http://imbacareer.com.cn/Product/445.html

USR-W630S 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1441.html

串口、網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-W630S 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-W630S 的485串口接USB-RS485串口線到電腦USB口，電腦打開一個串口調試助手，然后產品接12V電源適配器上電。

三、產品參數設置

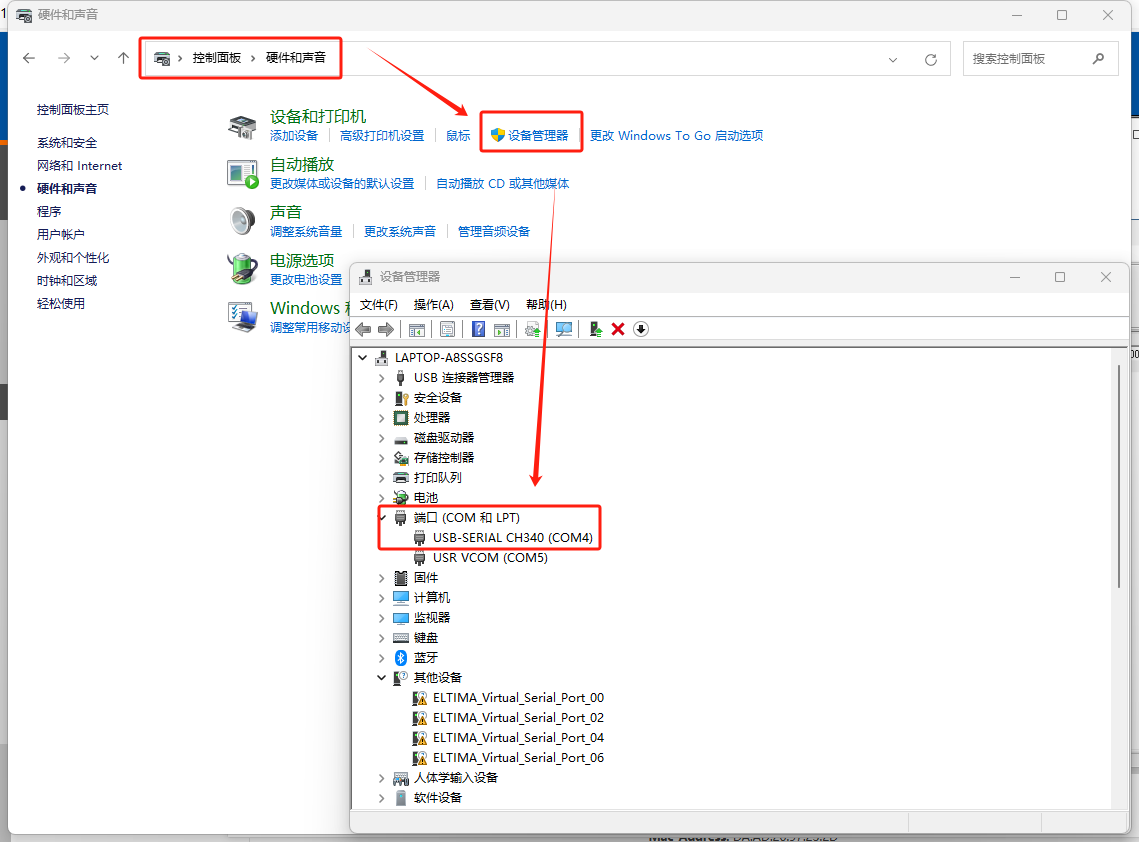

1、USB轉485轉換器接到USR-W630S的485串口上，電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器的COM口為COM4

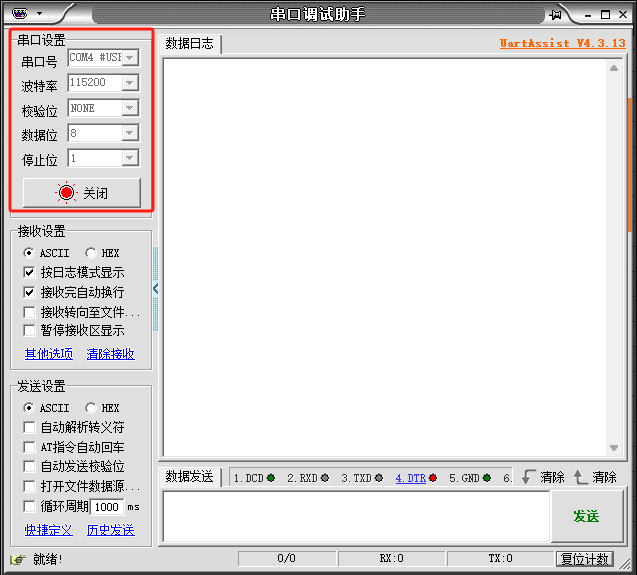

2、打開一個串口調試助手，串口端引用真實串口COM4，串口參數選擇115200、NONE、8、1（USR-W630S出廠默認的參數）點擊連接。

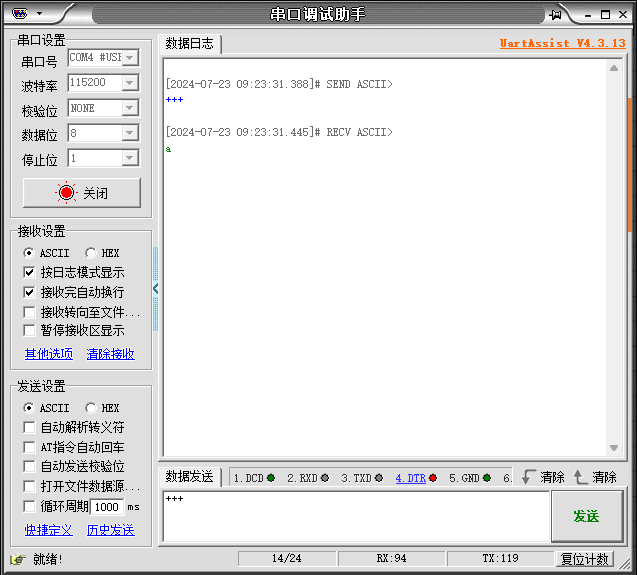

3、 串口調試助手給 USR-W630s 連續發送“+++”，W630s 收到“+++”后，會給設備發送一個‘a(chǎn)’。

注意： 在發送“+++”之前的 200ms 內不可發任何數據。

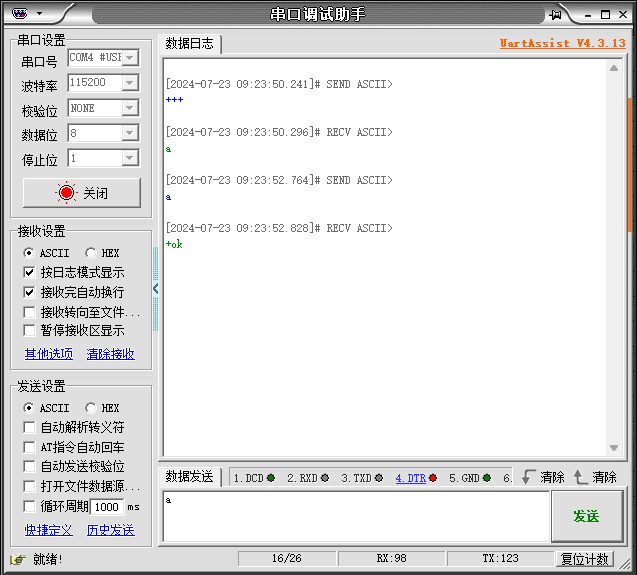

當串口調試助手接收‘a(chǎn)’后，必須在 3 秒內給 USR-W630s 發送一 ‘a(chǎn)’， USR-W630s 在接收到‘a(chǎn)’后，給串口調試助手發送“+ok”，并進入“臨時指令模式”。

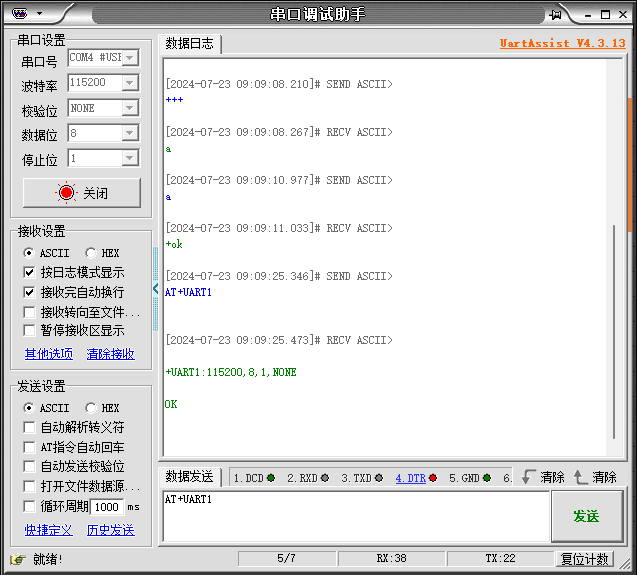

發送AT+UART1,加回車換成，讀取串口1RS485串口的參數

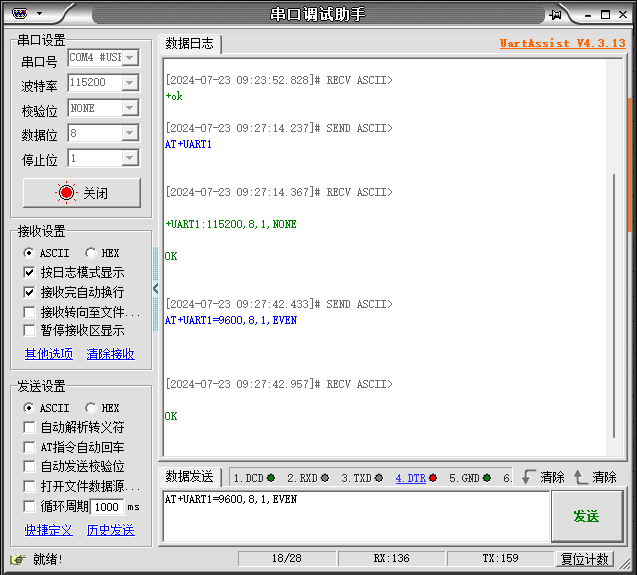

發送AT+UART1=9600,8,1,EVEN,回車換成修改串口波特率為9600，校驗位為偶校驗

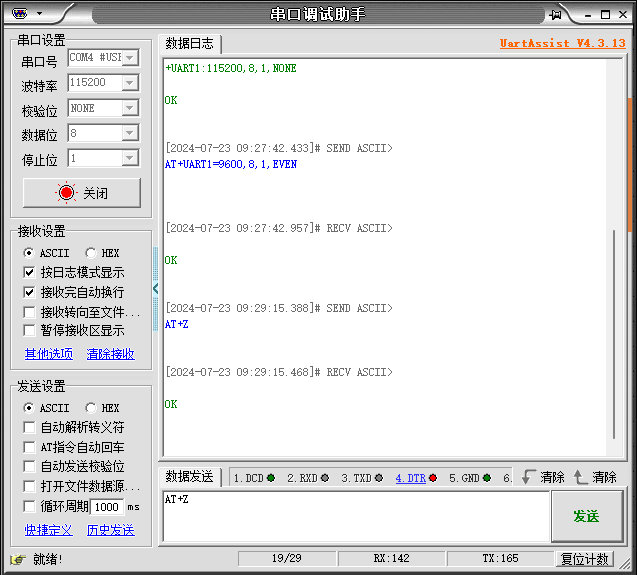

發送AT+Z，回車換行， 重啟 dtu 服務使配置生效

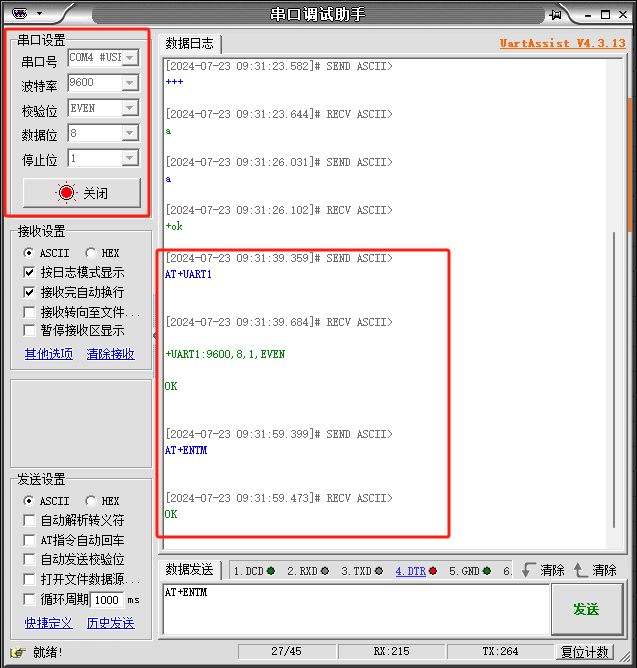

串口參數切換成9600、8、1、EVEN，重新進入配置狀態，獲取串口參數，發送AT+ENTM退出配置狀態。

編寫人：尹叢欣 編寫日期：2024-07-23

審核人：尹叢欣 審核日期：2024-07-23

訂正版本：V1.0 訂正內容：初稿
