一、資料下載

USR-W630S 官網鏈接：http://imbacareer.com.cn/Product/445.html

USR-W630S 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1441.html

串口、網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-W630S 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-W630S 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

三、產品參數設置

1、USR-W630S參數設置

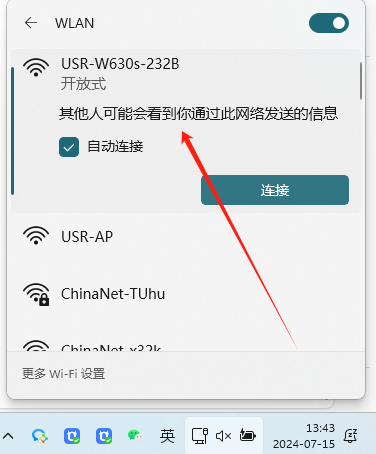

USR-W630S插上WIFI天線，接上12V電源，電腦右下角搜索USR-W630S的WIFI ，WiFi名字 USR-W630S_232B(232B 是 USR-W630S MAC 的后四 位 )，點擊鏈接WIFI。

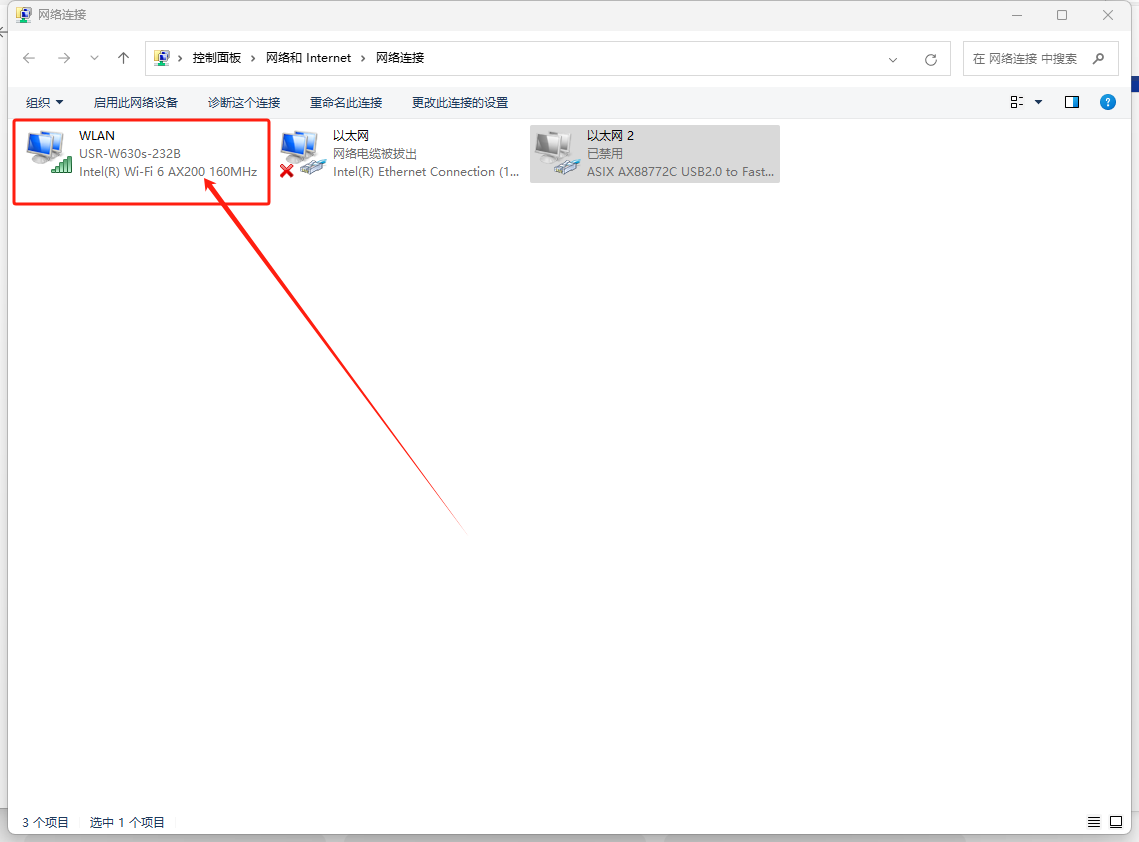

電腦關閉防火墻和殺毒軟件，禁用其他的網卡，僅保留本地WIFI 網卡。

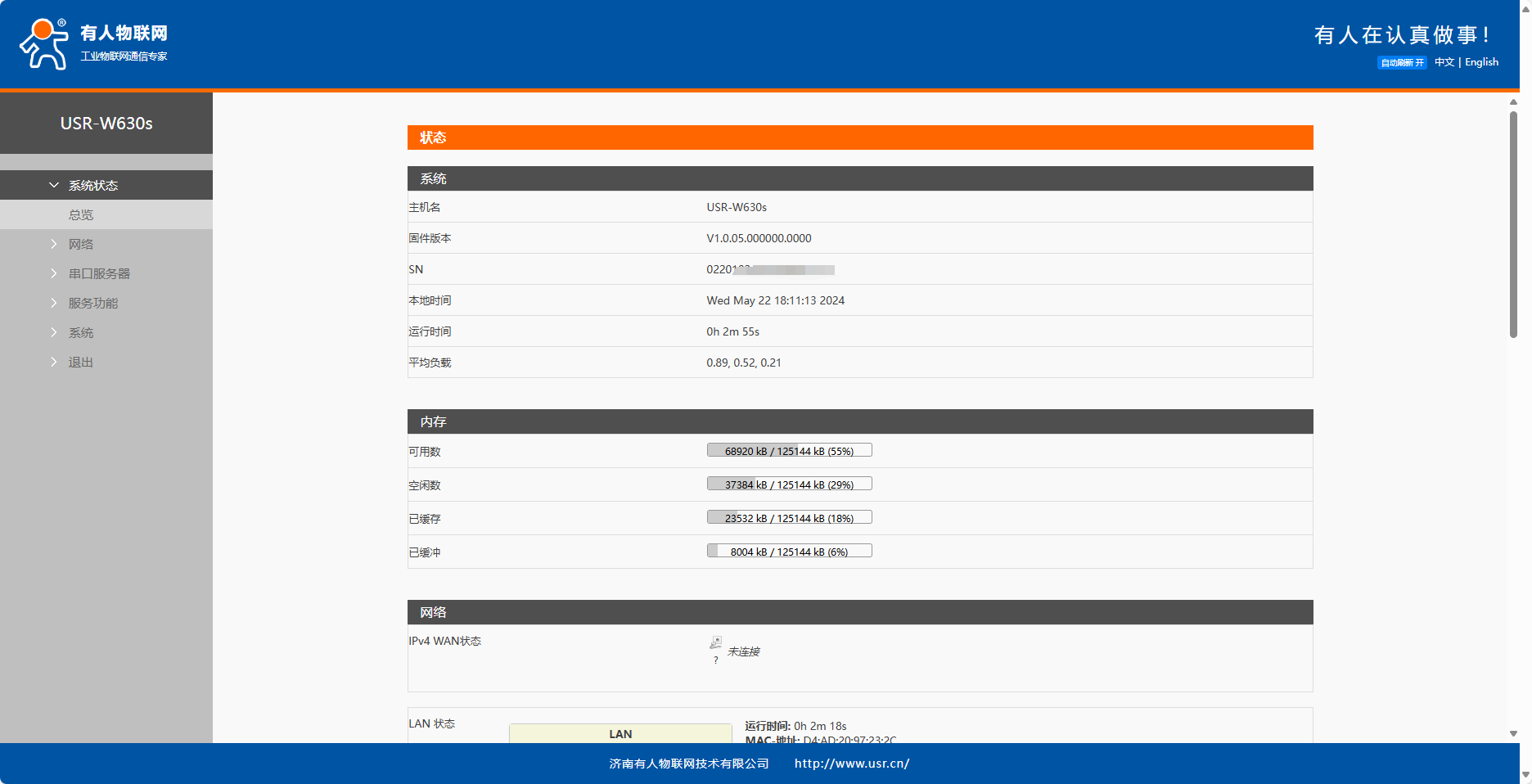

瀏覽器輸入192.168.1.1，賬號密碼輸入admin，進入U(xiǎn)SR-W630S的內置網頁。

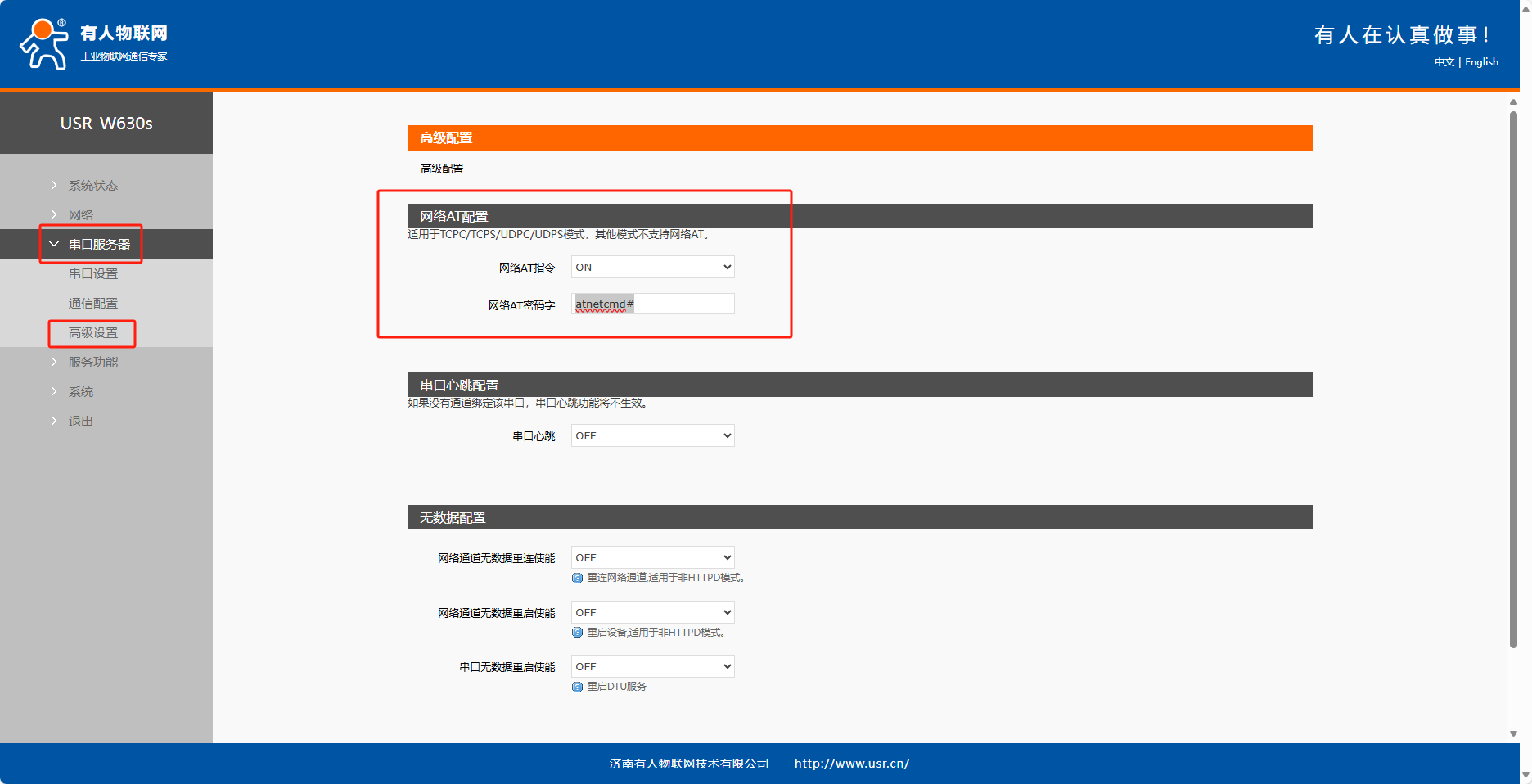

串口服務器---高級設置，開啟網絡AT指令，記住密碼字atnetcmd#，點擊應用。

系統---重啟---執行重啟

2、串口調試助手參數設置

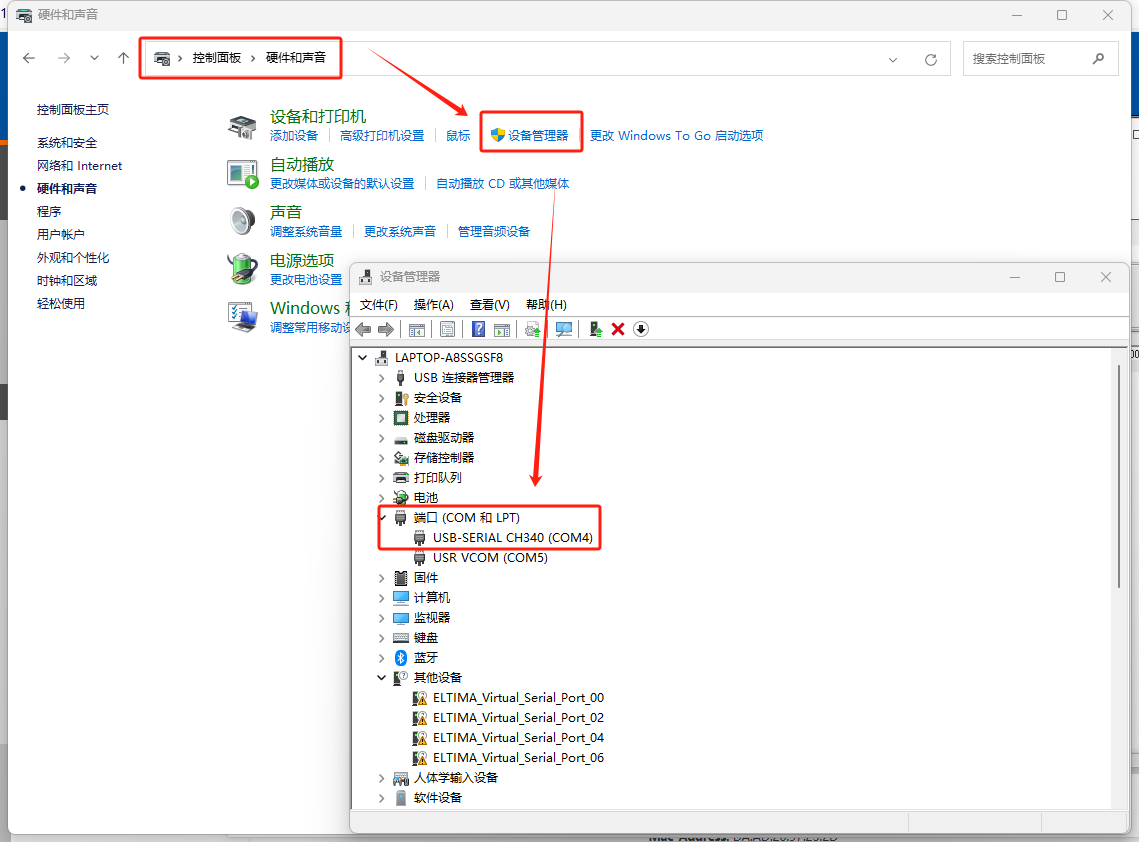

USB轉485轉換器接到USR-W630S的485串口上，電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器的COM口為COM4

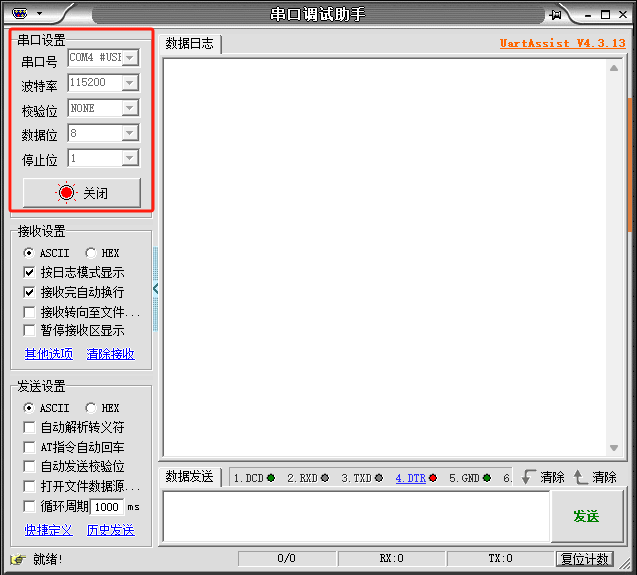

打開一個串口調試助手，串口端引用真實串口COM4，串口參數選擇115200、NONE、8、1點擊連接。

四、功能調試

1、功能調試

串口AT指令由密碼字+AT指令組成，設備收到正確的AT指令后會應答，本例中密碼字為atnetcmd#。

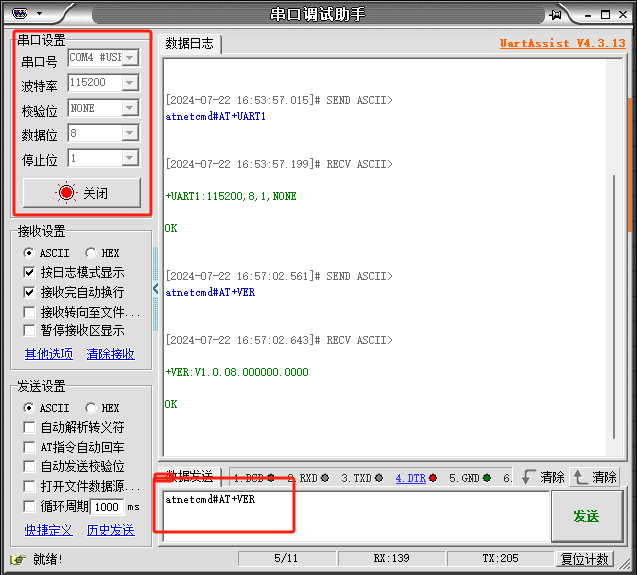

發送串口AT指令atnetcmd#AT+UART1讀取串口1的串口參數，atnetcmd#AT+VER讀取設備的固件版本。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-07-22

審核人：尹叢欣 審核日期：2024-07-23

訂正版本：V1.0 訂正內容：初稿
