WH-LTE-7S1 兩個模塊有人云V6一對一透?jìng)魇纠?/span>

一、資料下載

WH-LTE-7S1說明書：http://imbacareer.com.cn/Product/294.html

WH-LTE-7S1設置軟件：http://imbacareer.com.cn/Download/939.html

網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

測試底板http://imbacareer.com.cn/Product/125.html

二、硬件連接

1、所需物品

WH-LTE-7S1模塊2臺

USR-GPRS232-7X-EVK測試底板2個

12V電源適配器 2個

USB-RS232串口線 2條

筆記本電腦 1臺

2、硬件連接

2個WH-LTE-7S1模塊放在測試底板上，測試底板 的232串口接USB串口線到電腦USB口，2個模塊都插入正常聯網的SIM卡，接好天線，然后底板接12V電源適配器上電。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看2個WH-LTE-7S1的USB-RS232串口線COM口號，COM3，COM4。

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加1號WH-LTE-7S1

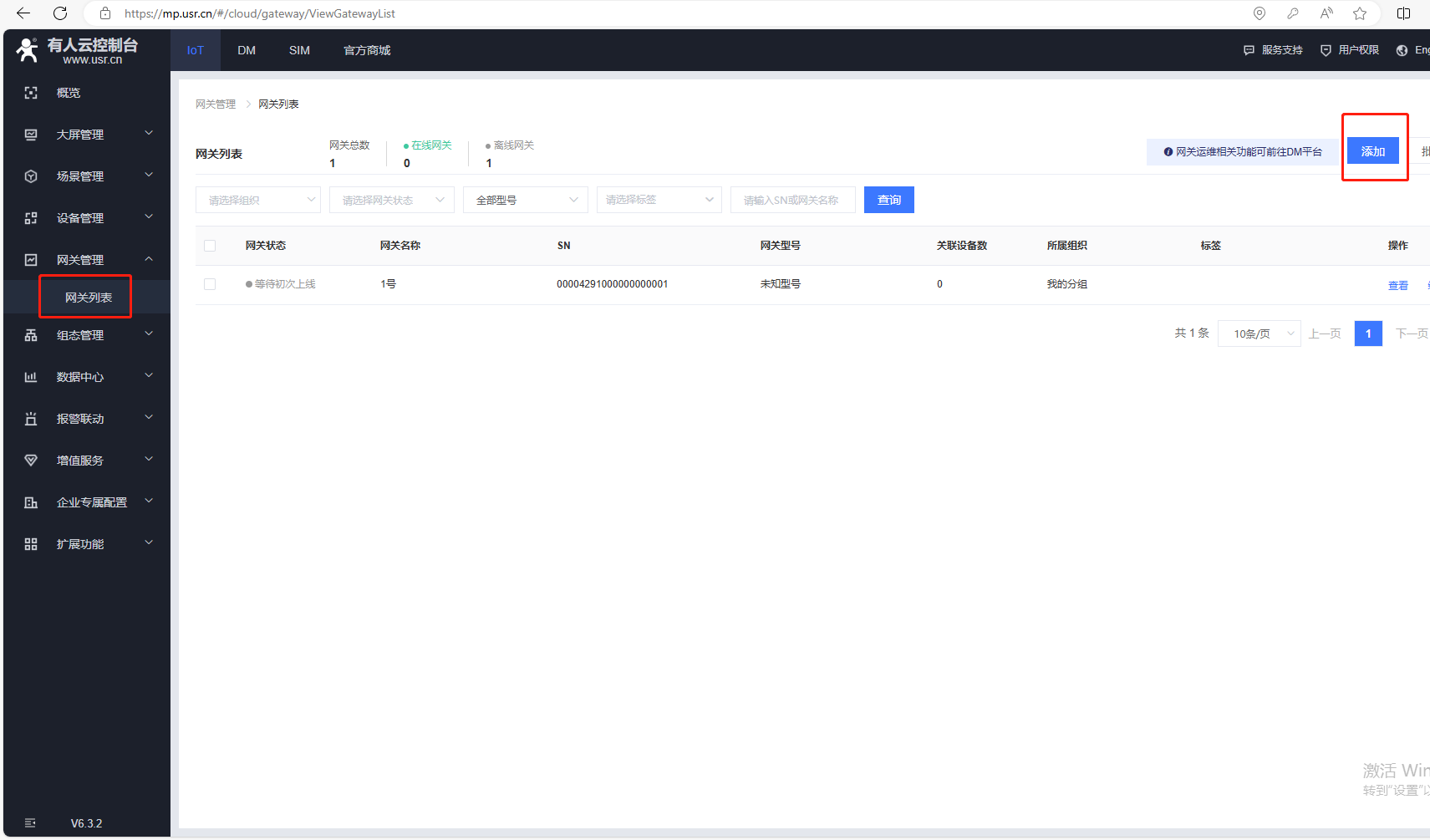

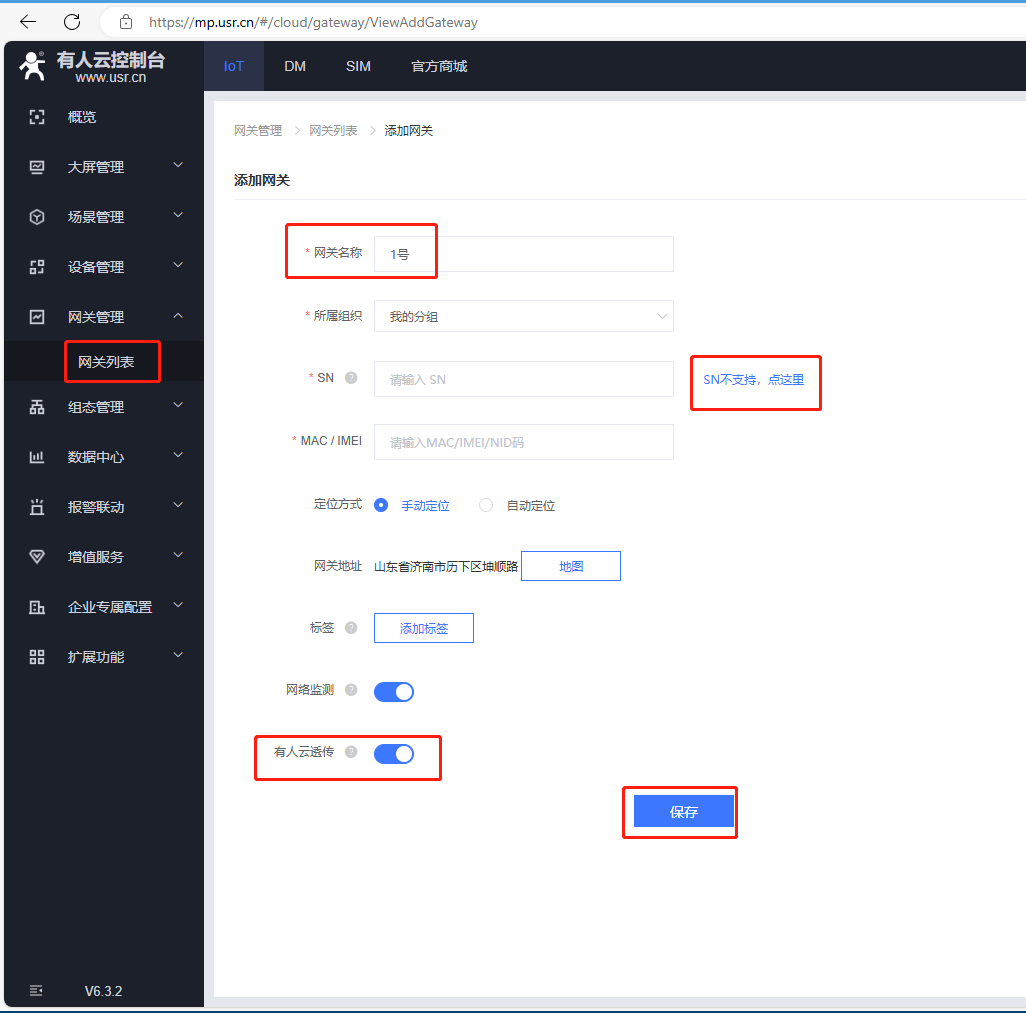

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

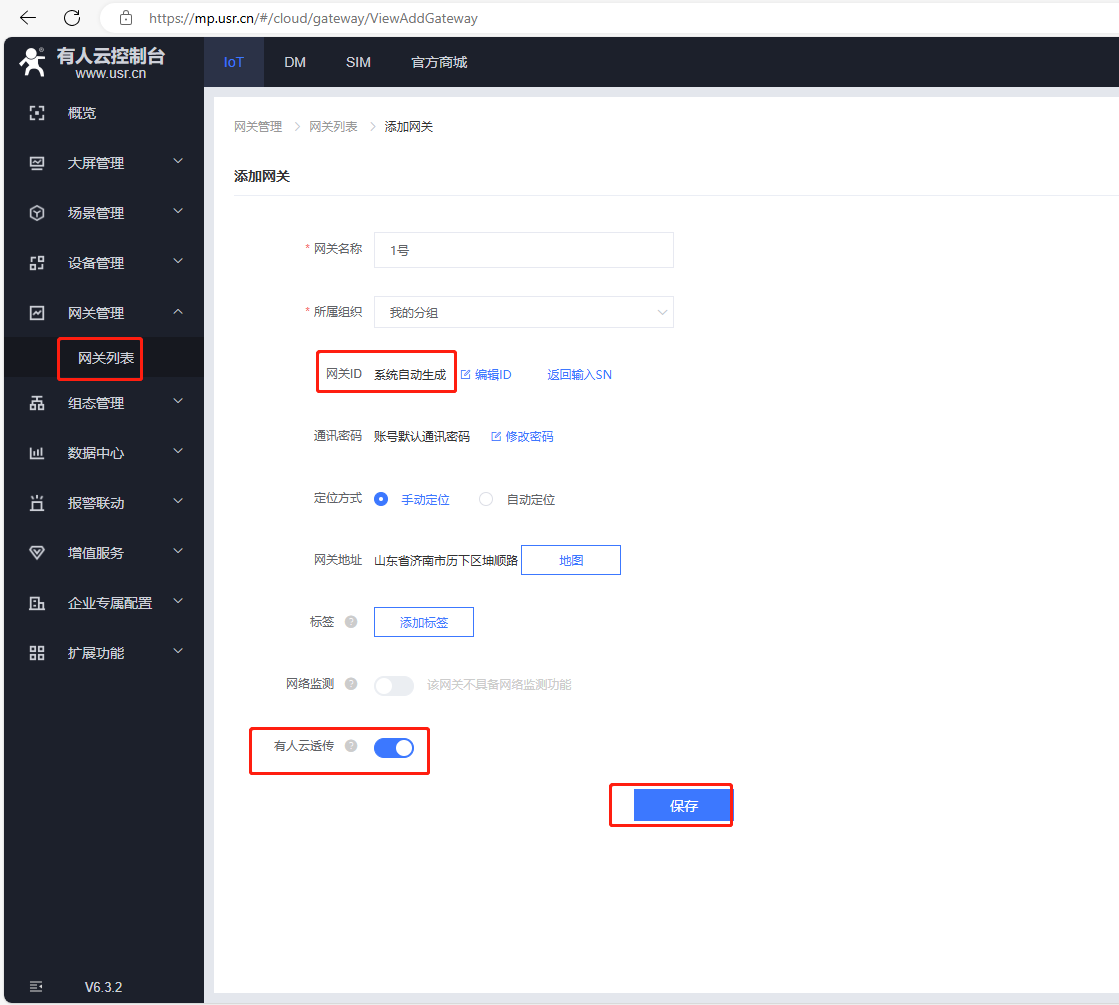

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

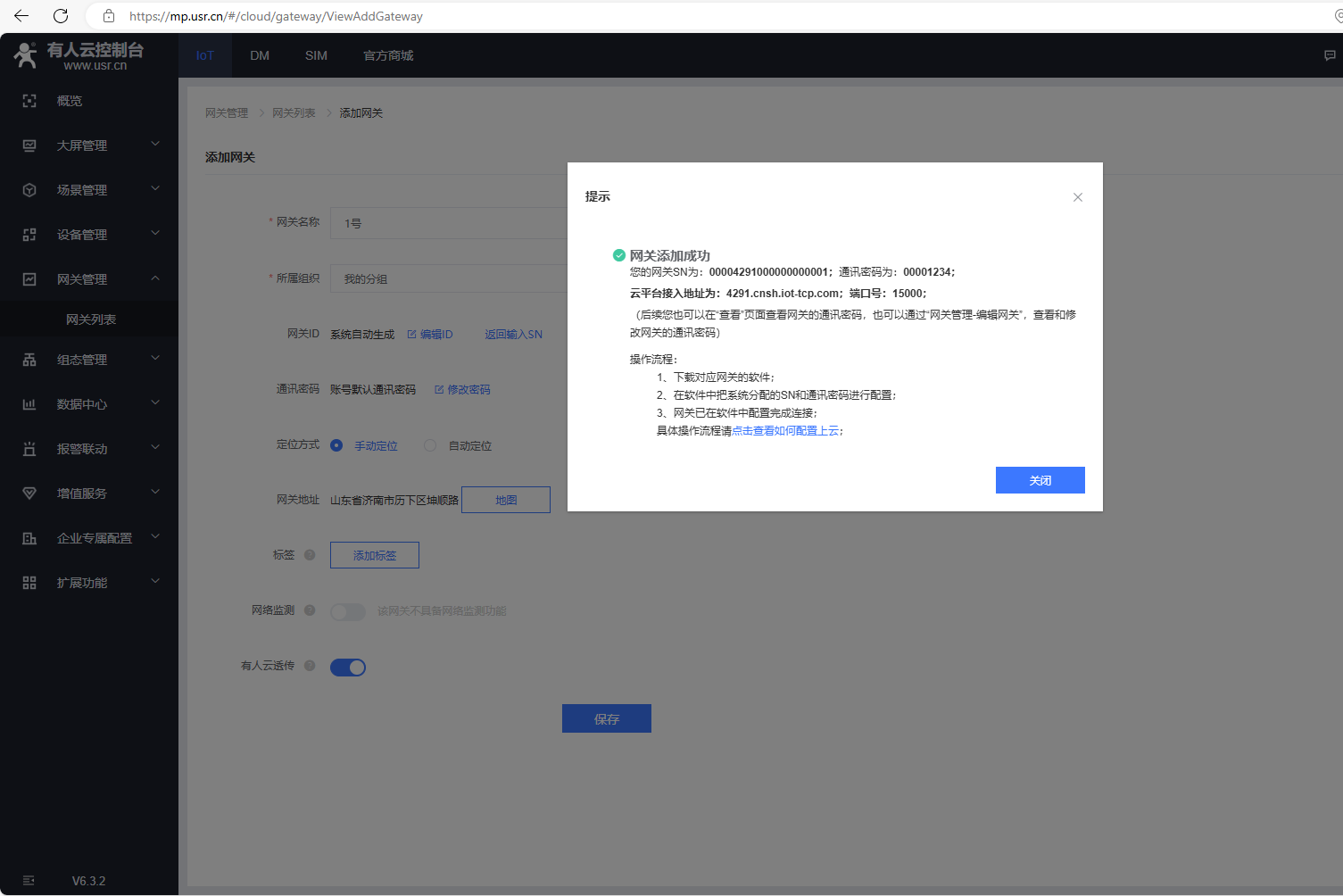

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

3、添加2號WH-LTE-7S1

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

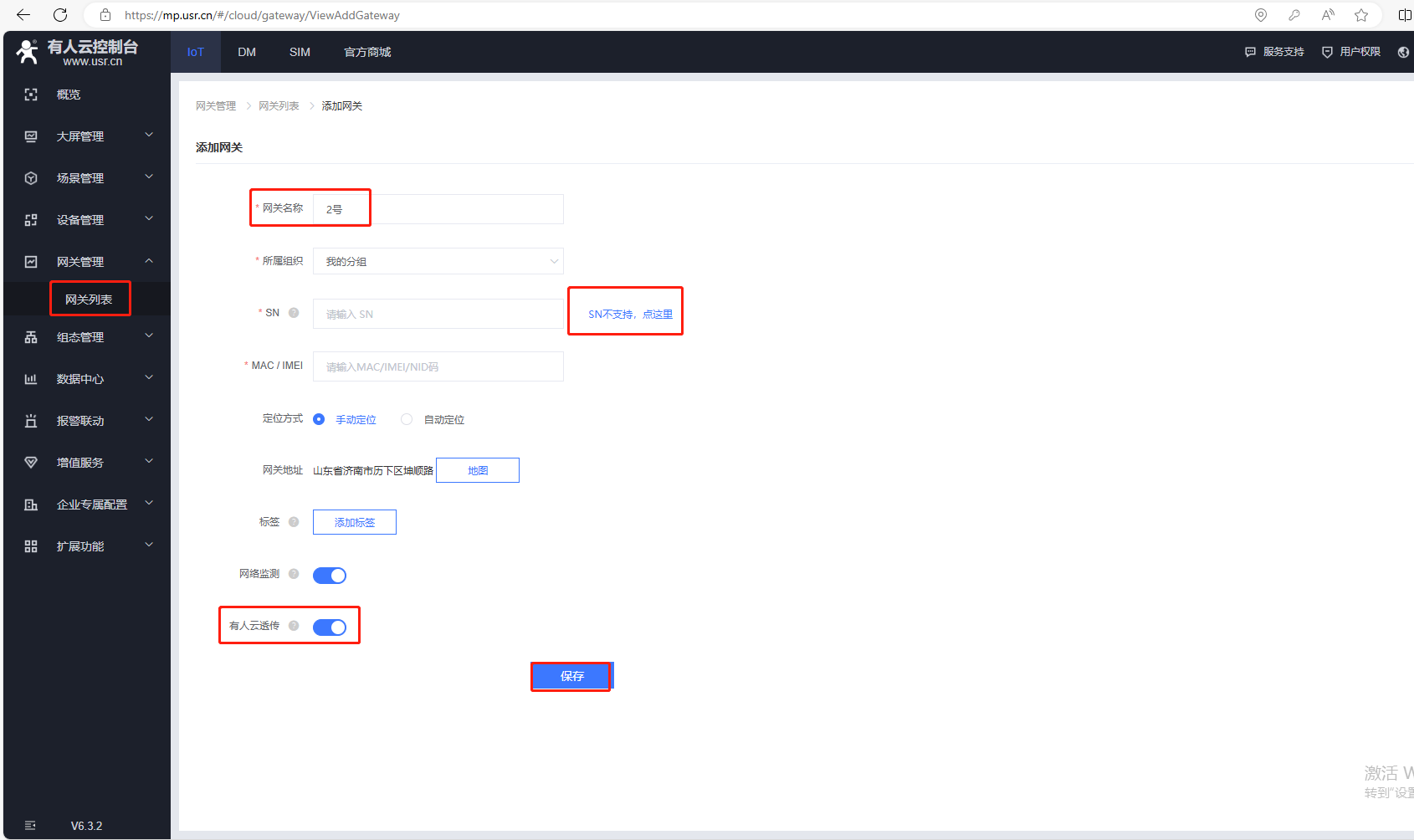

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

網關添加成功
您的網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

四、2個WH-LTE-7S1參數設置

1、1號WH-LTE-7S1配置參數

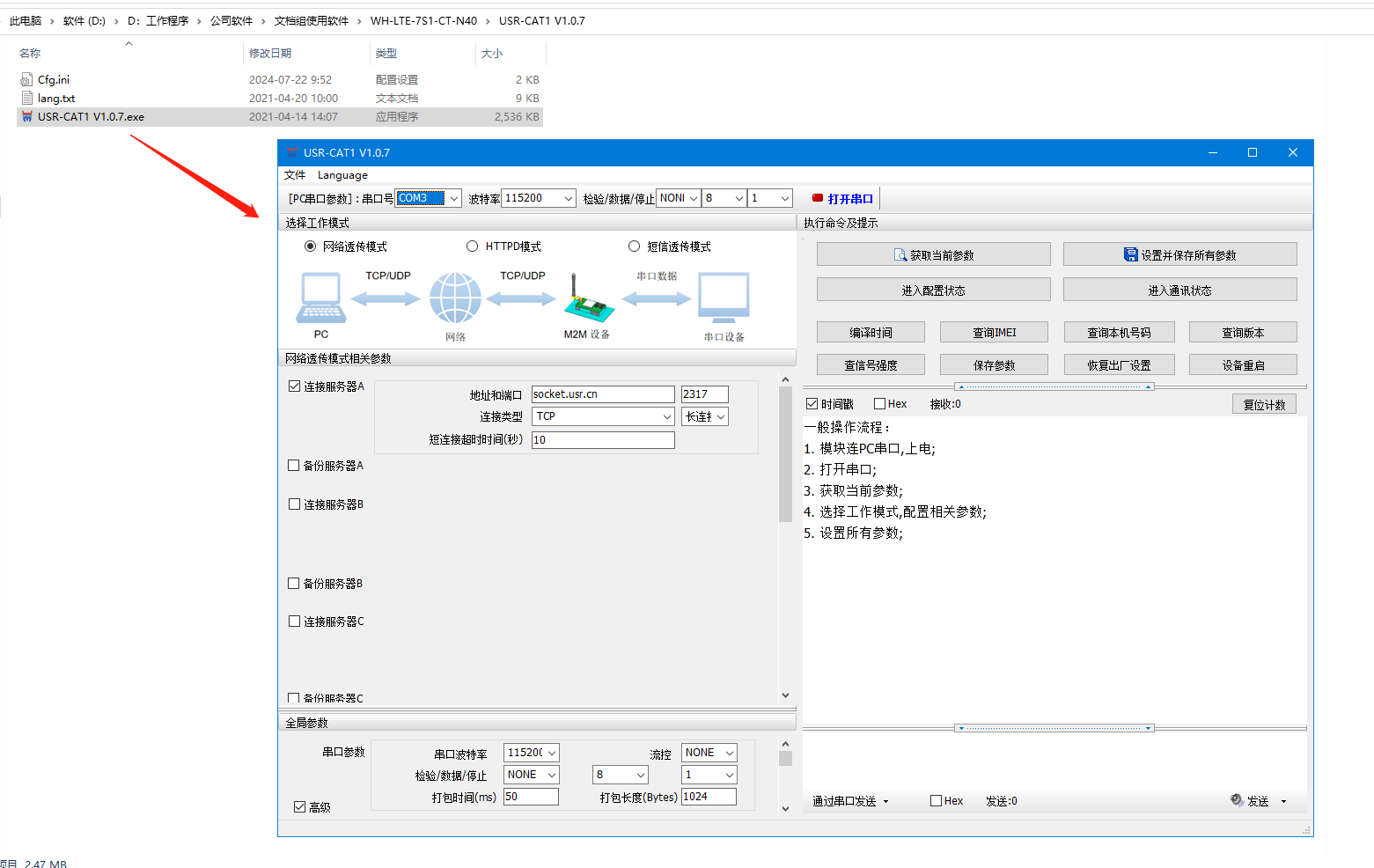

（1）下載打開設置軟件

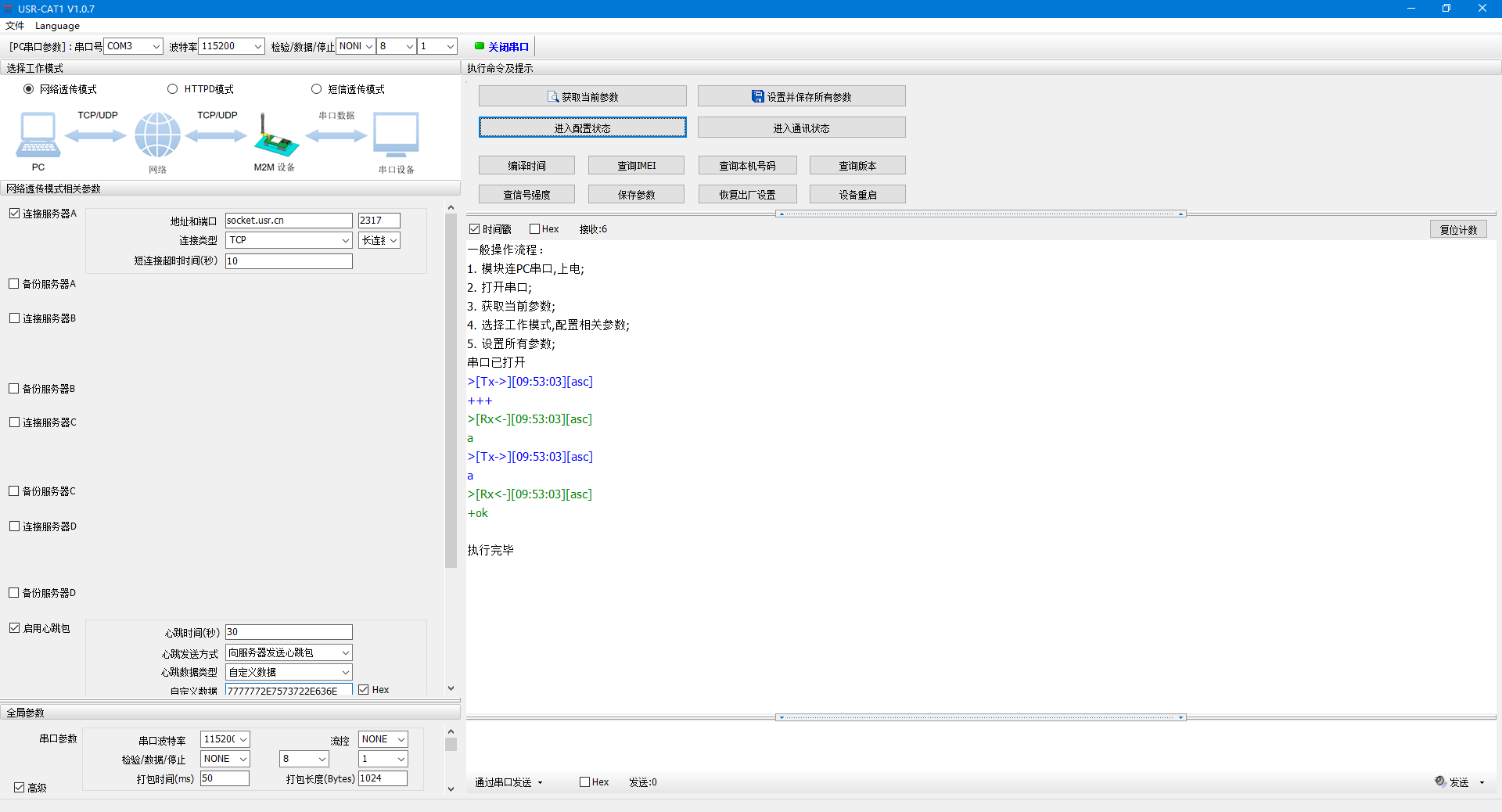

（2）打開串口，選擇1號WH-LTE-7S1的串口COM3，點擊進入配置狀態

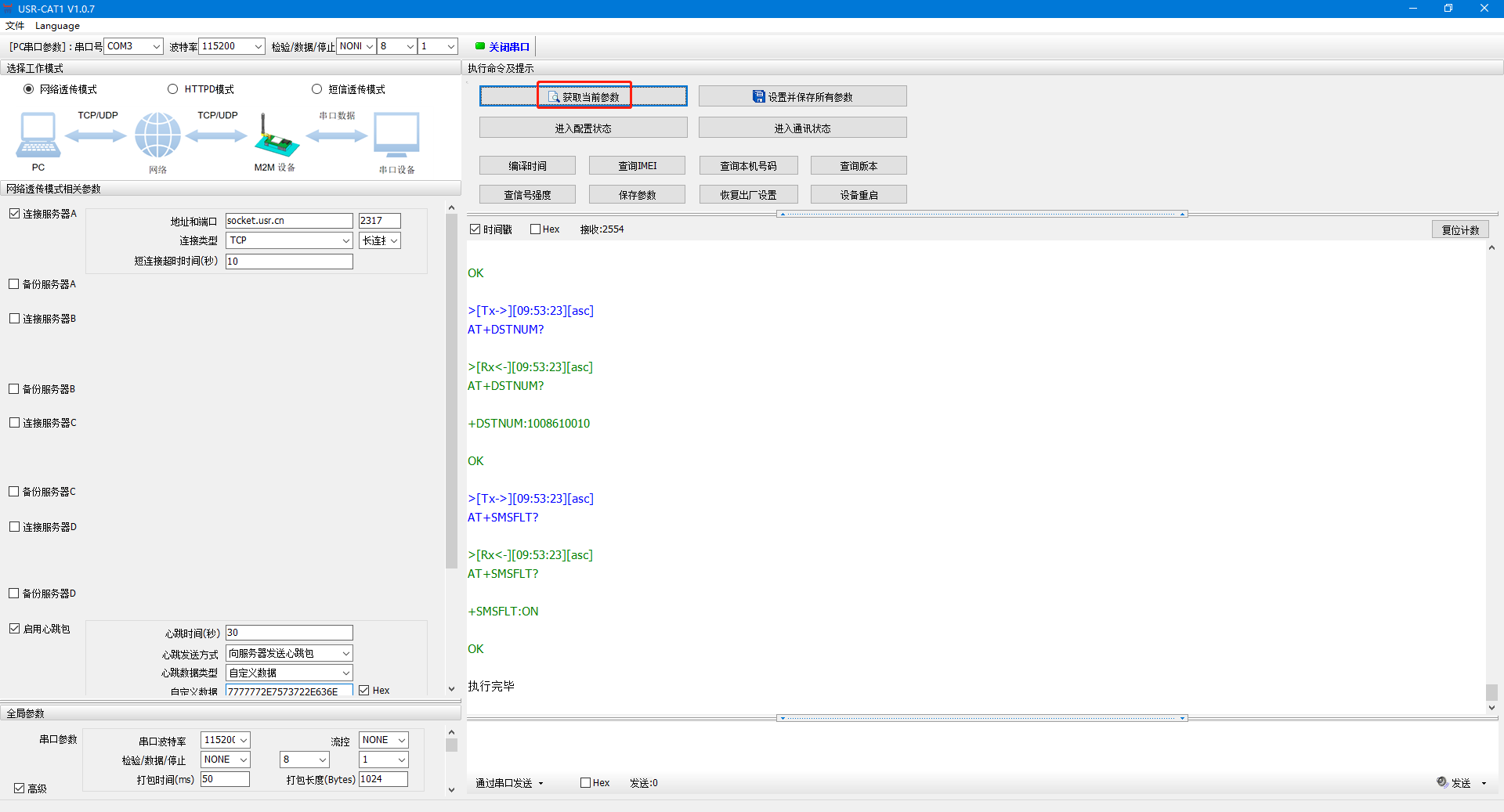

（3）點擊獲取當前參數

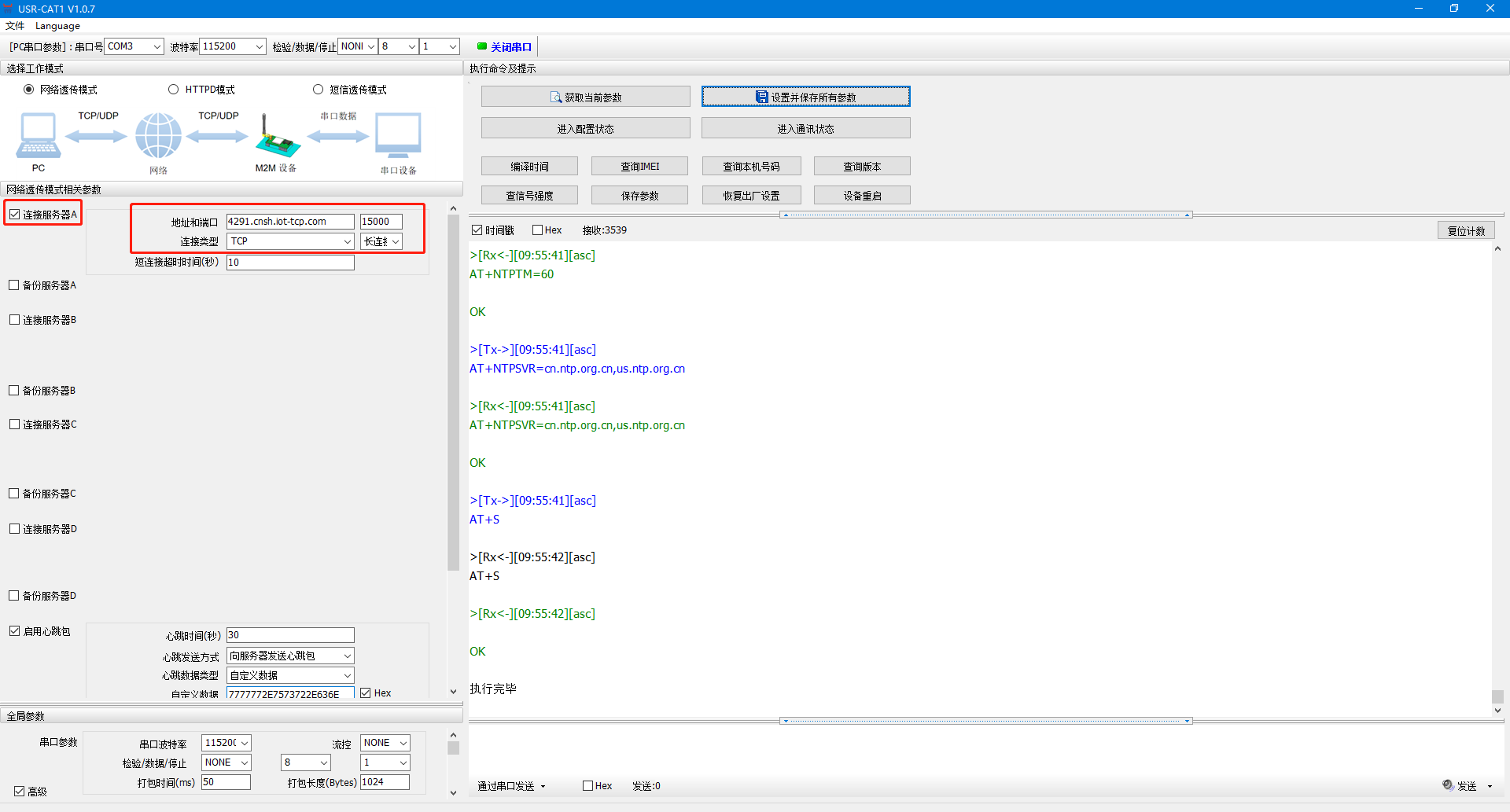

（4）設置服務器參數，勾選連接服務器A，服務器地址4291.cnsh.iot-tcp.com和端口號15000，連接類型TCP，長連接。

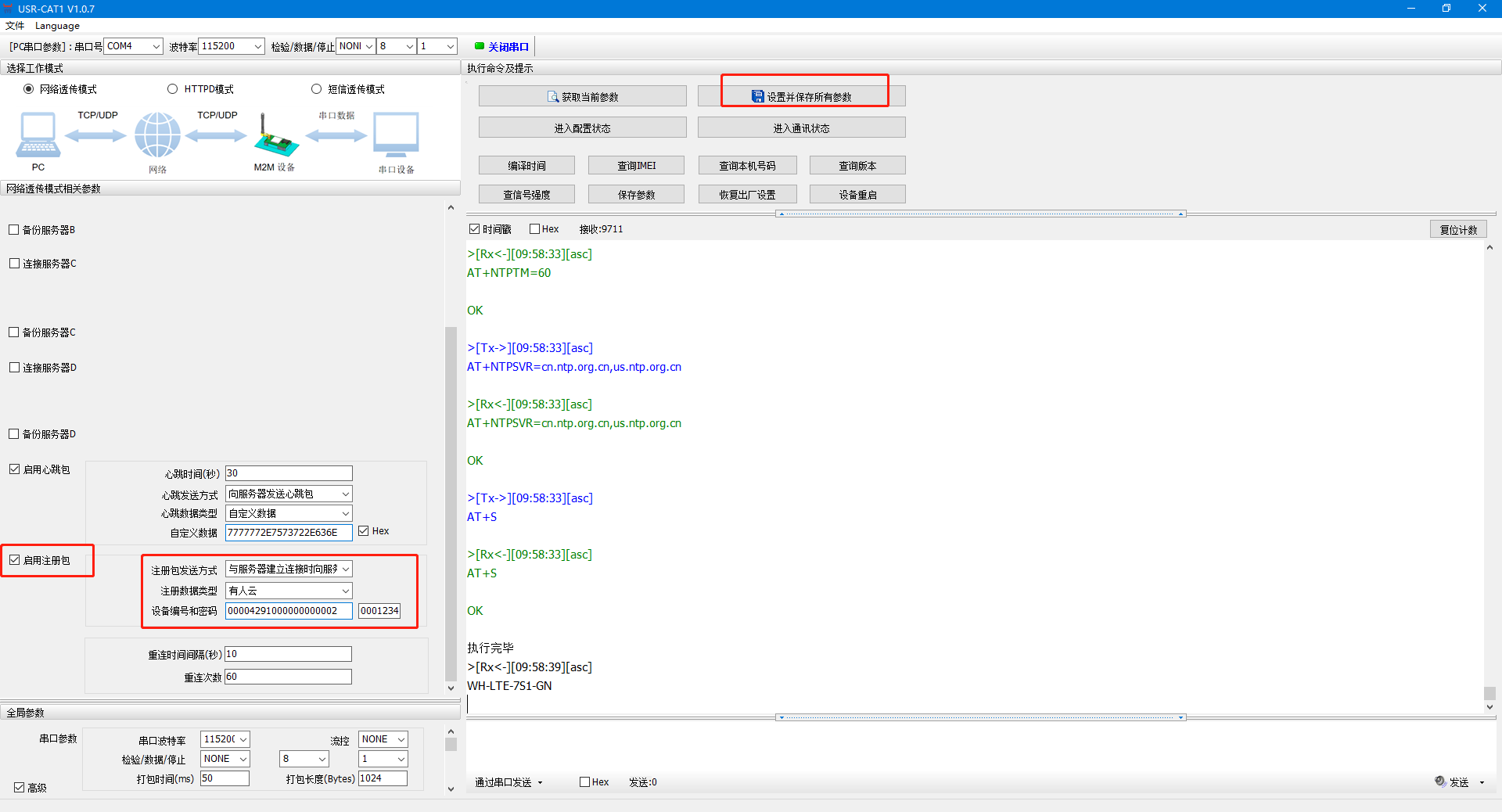

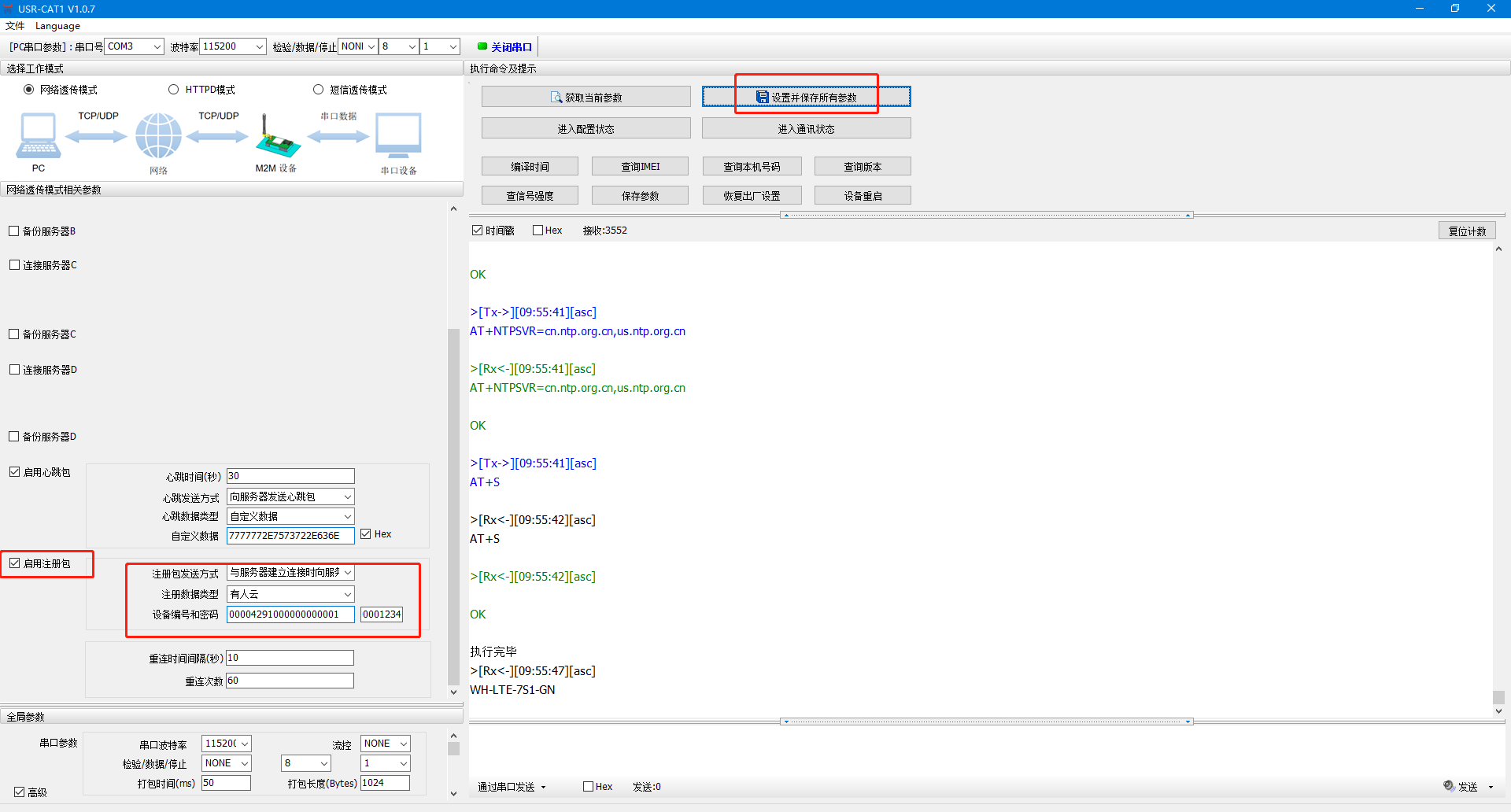

（5）開啟注冊包，注冊包類型選擇有人云，設備編號和密碼輸入有人云添加設備的ID 00004291000000000001和密碼00001234，點擊設置并保存所有參數。

2、2號WH-LTE-7S1配置參數

（1）下載打開設置軟件

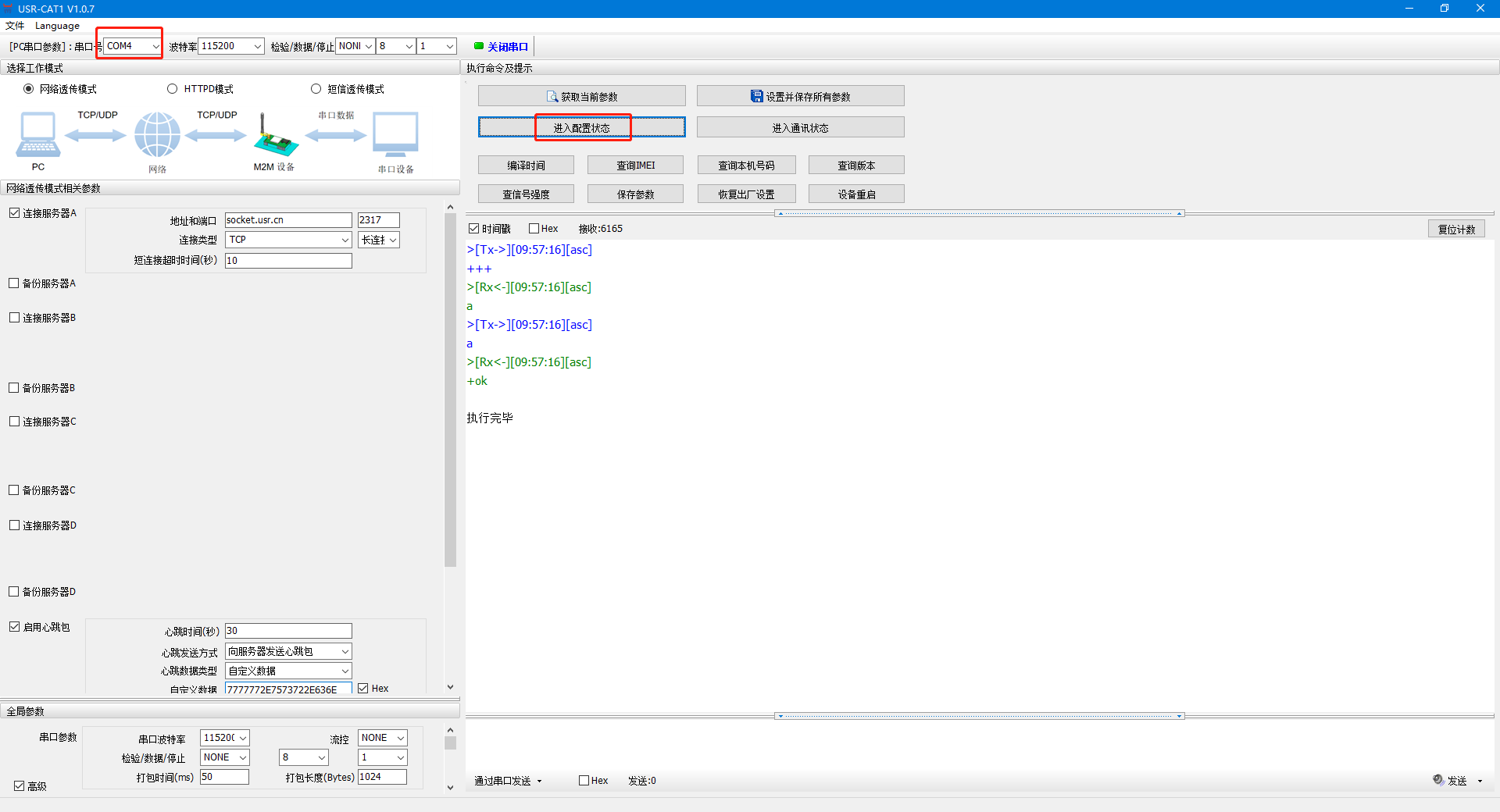

（2）打開串口，選擇2號WH-LTE-7S1的串口COM4，點擊進入配置狀態

（3）點擊獲取當前參數

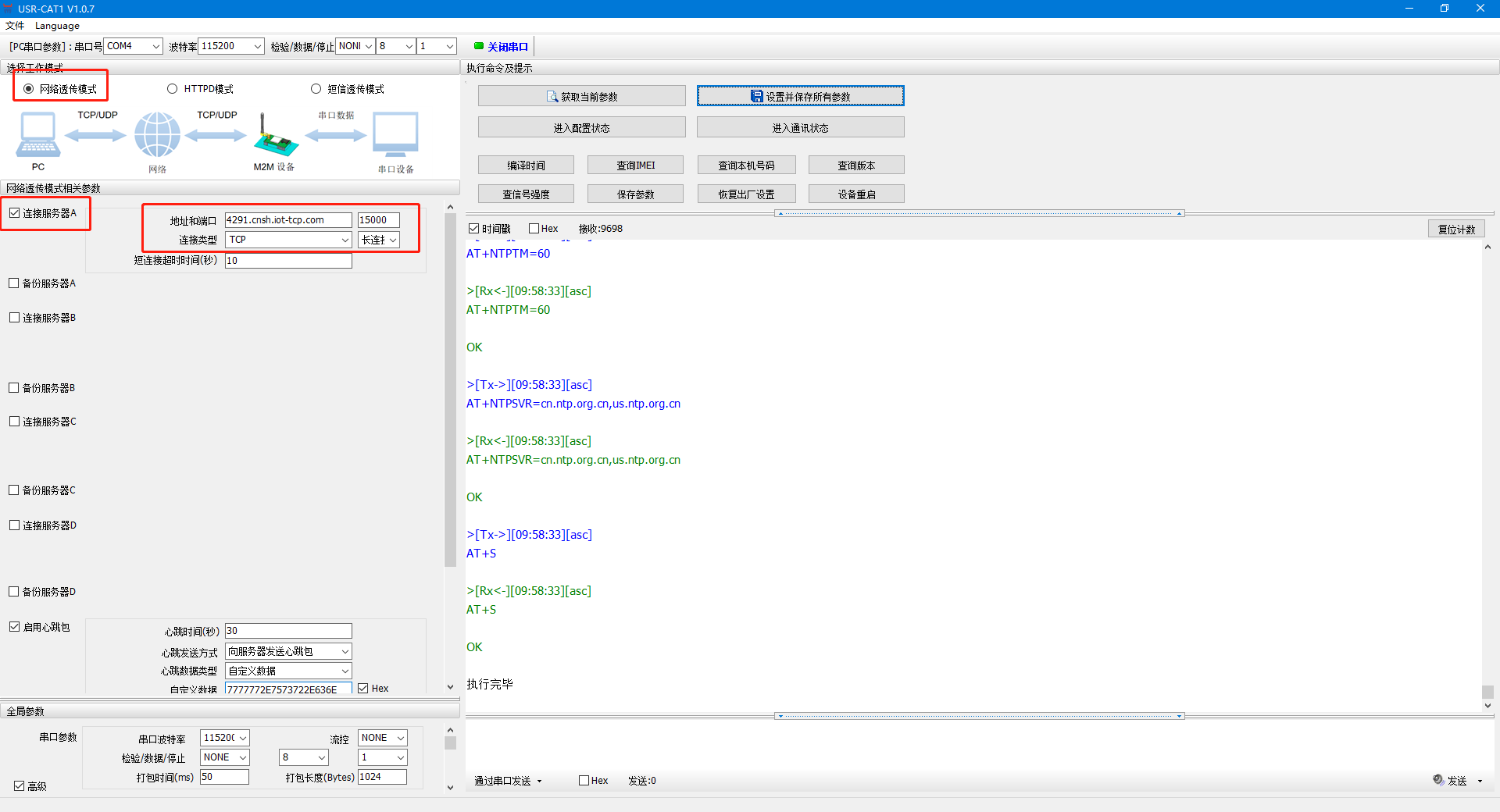

（4）設置服務器參數，勾選連接服務器A，服務器地址4291.cnsh.iot-tcp.com和端口號15000，連接類型TCP，長連接。

（5）開啟注冊包，注冊包類型選擇有人云，設備編號和密碼輸入有人云添加設備的ID 00004291000000000002和密碼00001234，點擊設置并保存所有參數。

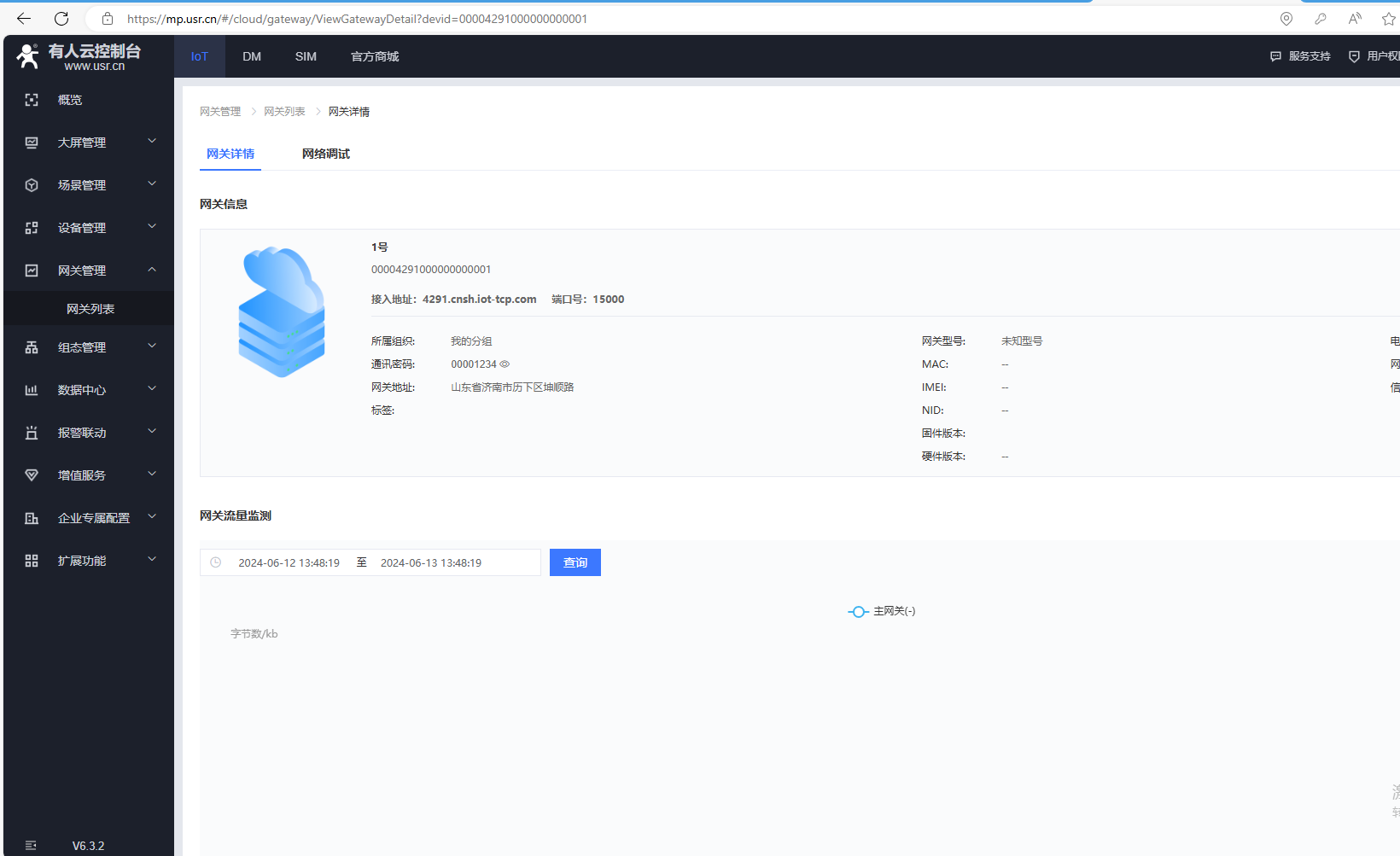

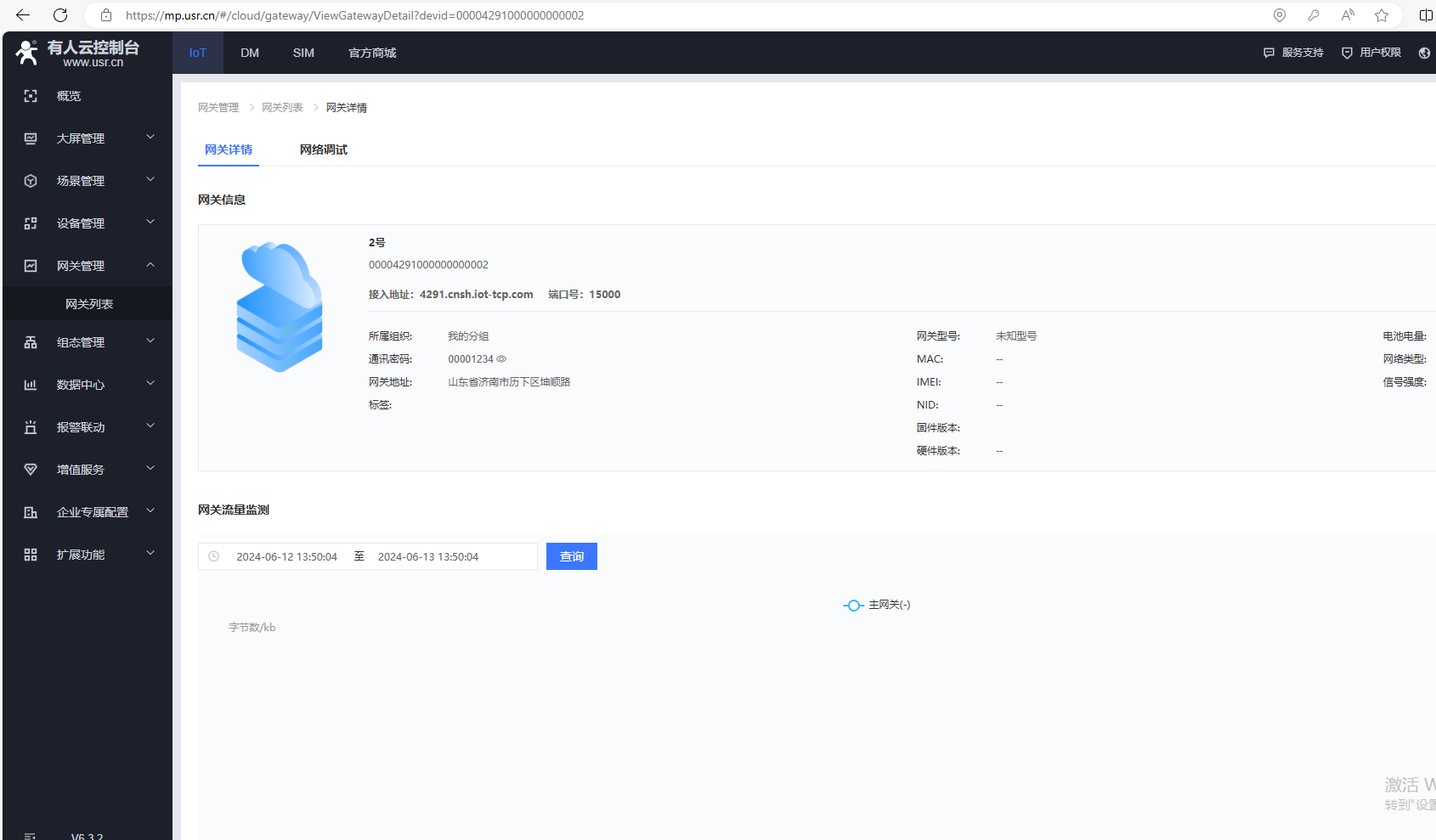

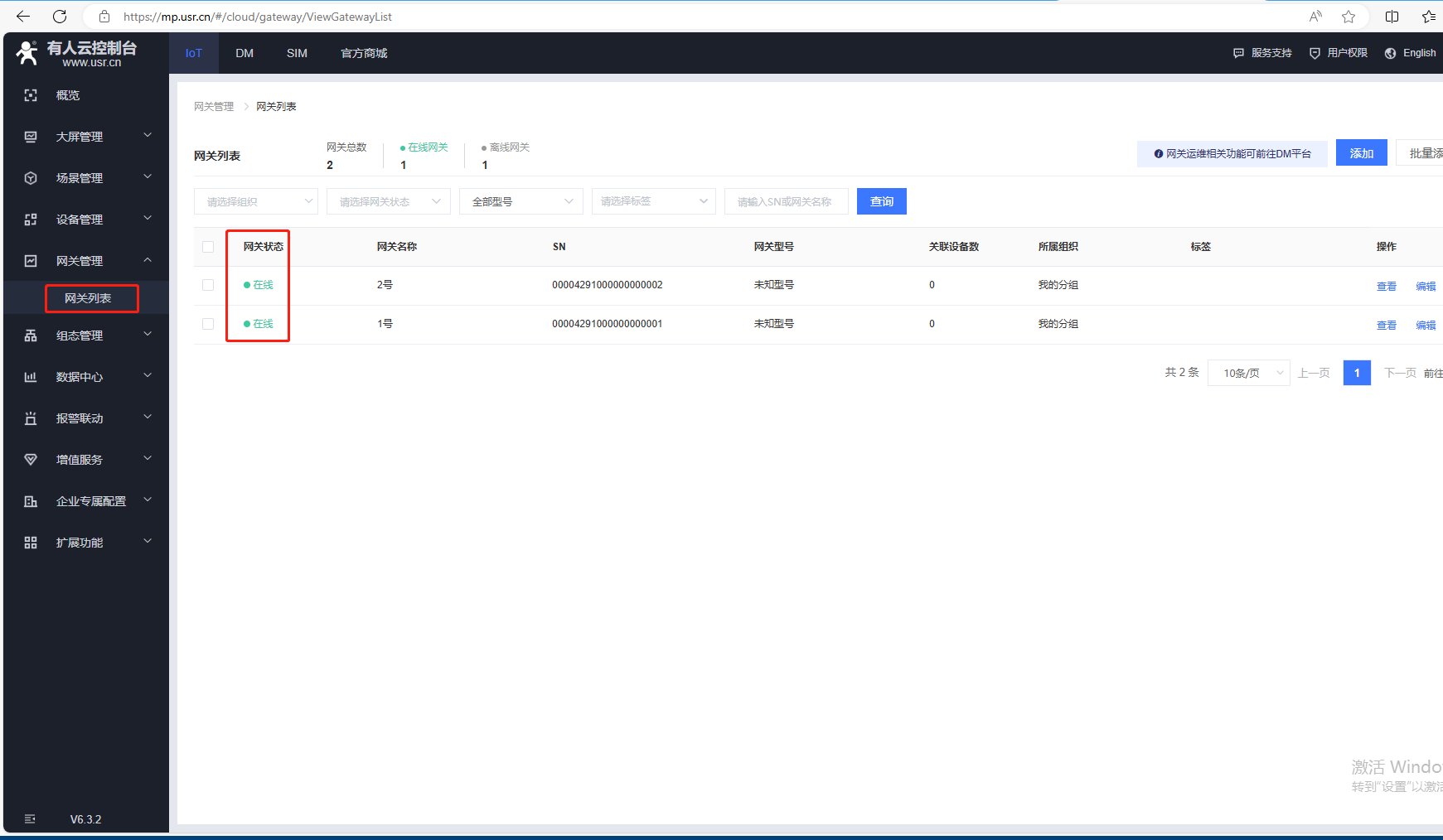

3、有人云設備在線

五、有人云建透?jìng)鹘M

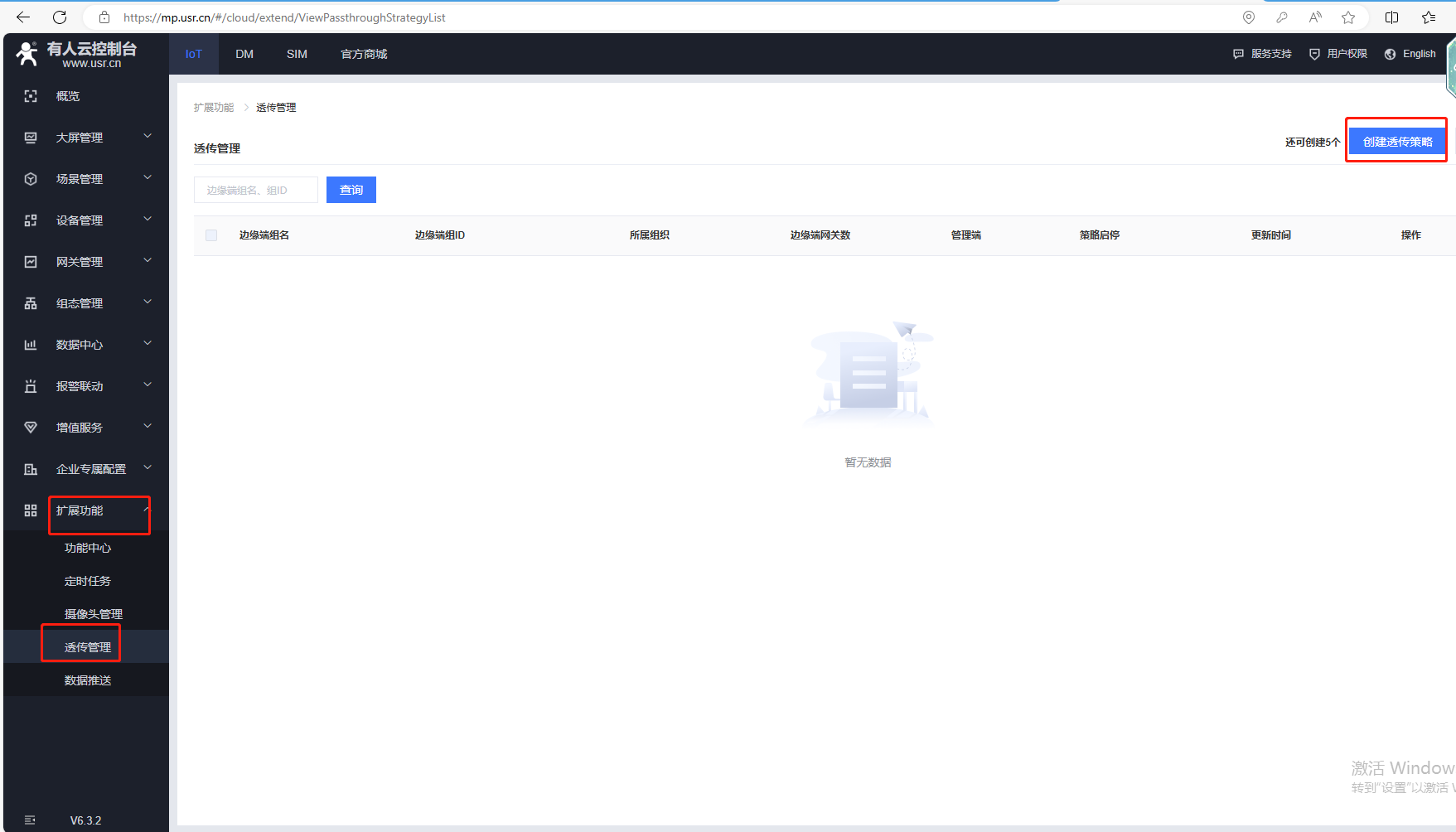

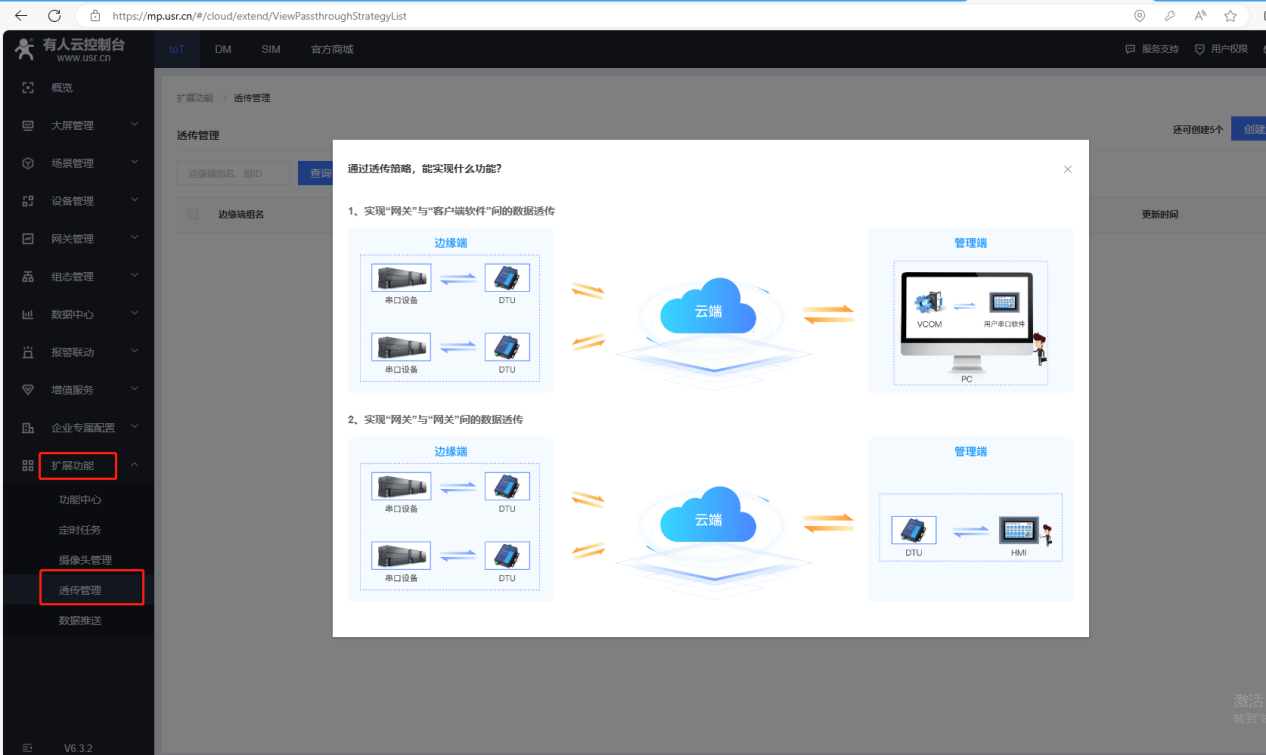

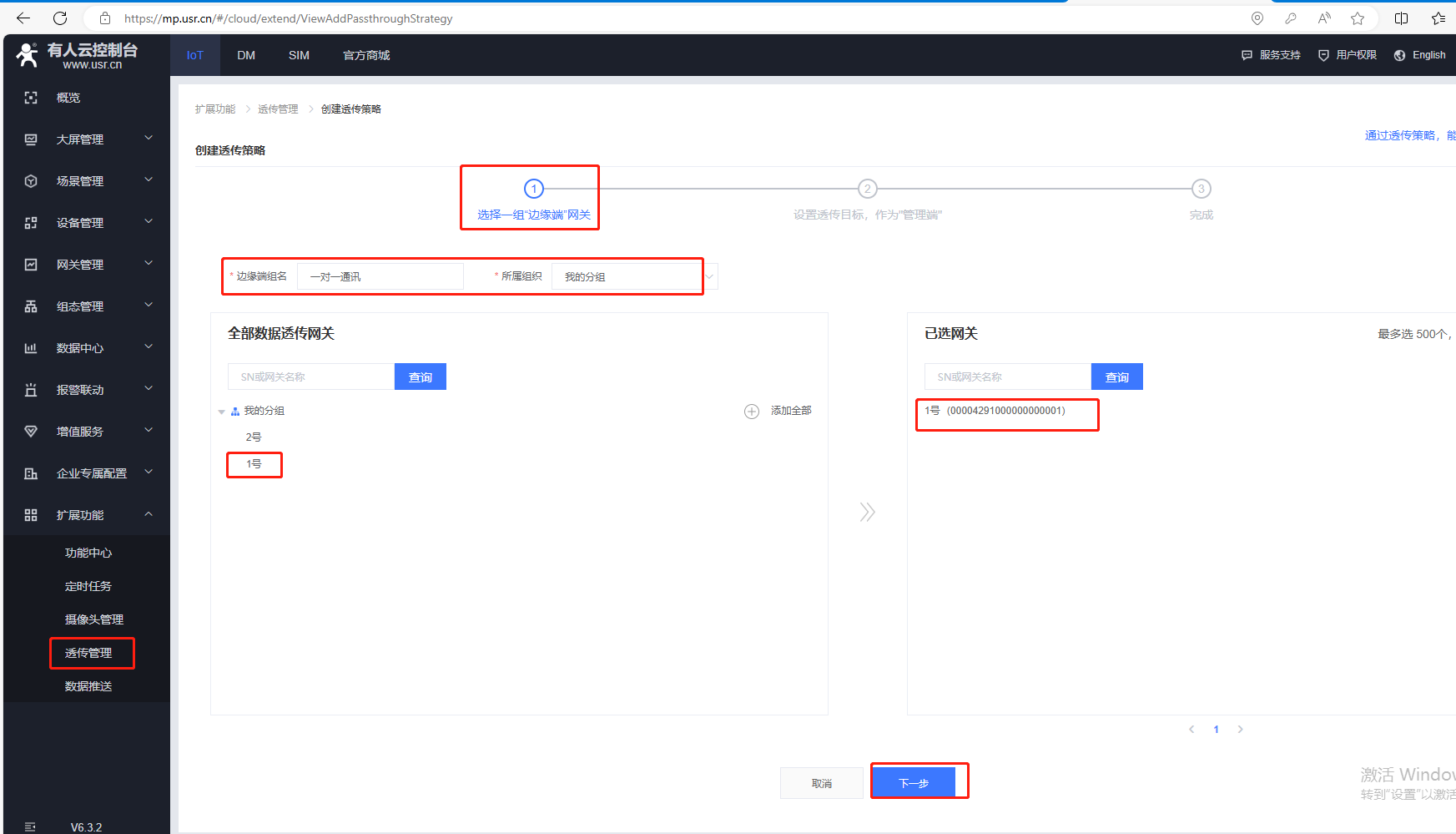

1、擴展功能，透?jìng)鞴芾?，?chuàng)建一個透?jìng)鞑呗?/p>

2、選擇邊緣端網關，添加的1號WH-LTE-7S1

3、選擇管理端，選添加的2號WH-LTE-7S1做管理端

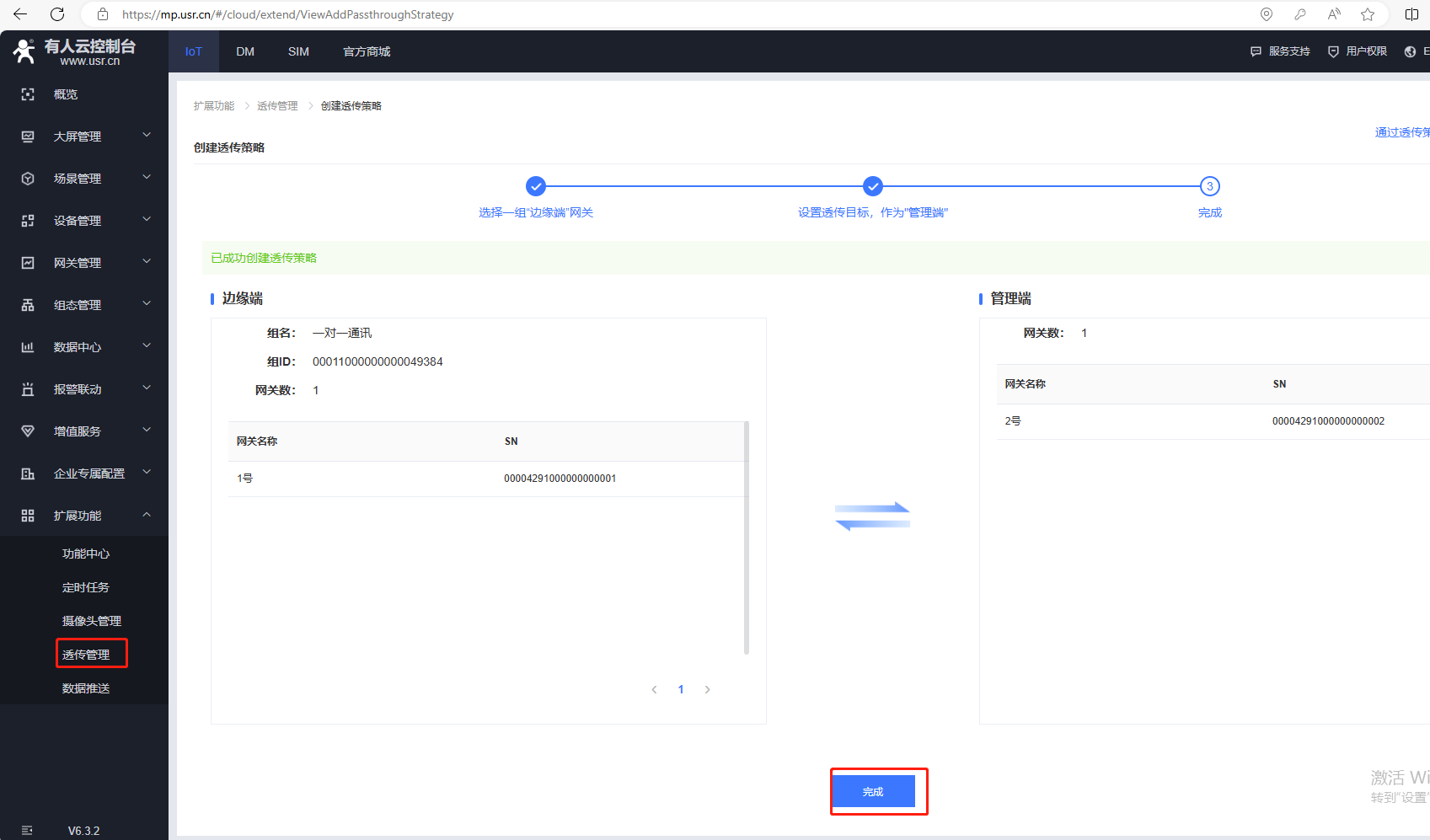

4、建立好透?jìng)鹘M

六、通訊測試

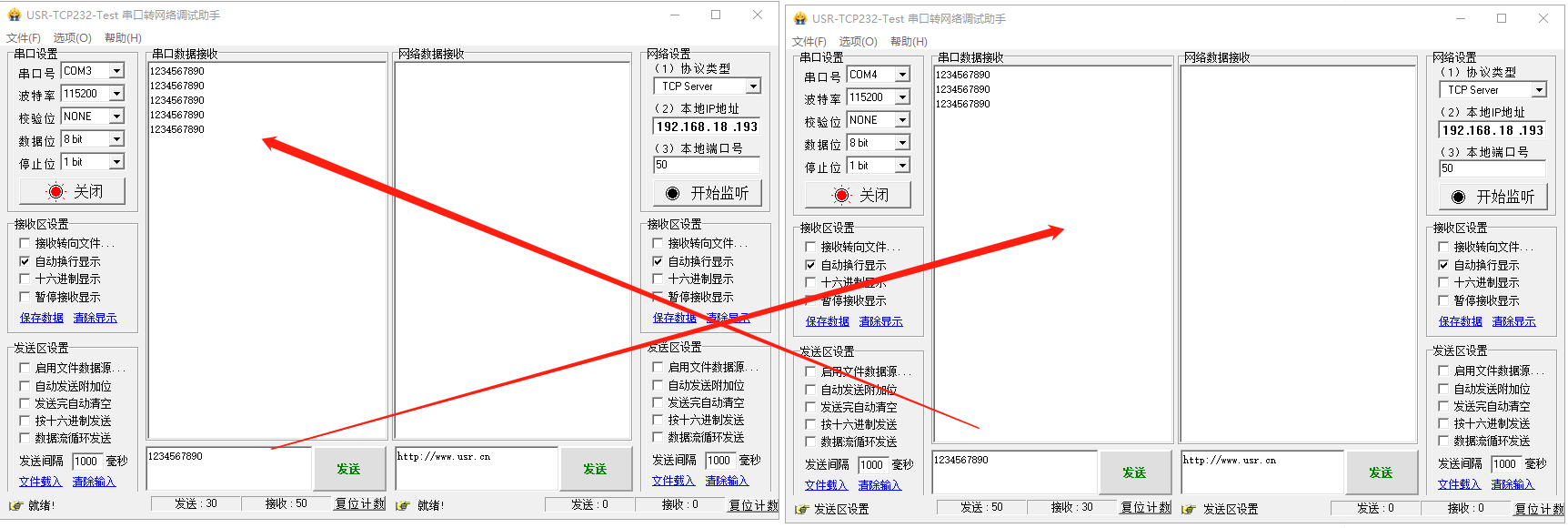

1、打開2個串口助手，分別用2個WH-LTE-7S1實際USB串口COM，COM3、COM4打開串口，串口參數設置和WH-LTE-7S1一致。

2、測試實際2個產品的串口之間數據通訊。

編寫人：金志方 編寫日期：2024-07-22

審核人：金志方 審核日期：2024-07-22

訂正版本：V1.0 訂正內容：初稿
