WH-GM5TF-N40使用MQTT連接華為云示例

一、資料下載

WH-GM5TF-N40資料官網下載鏈接：http://imbacareer.com.cn/Product/292.html

WH-GM5-EVK 資料官網下載鏈接： http://imbacareer.com.cn/Product/304.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

WH-GM5TF-N40 模塊 1臺

WH-GM5-EVK 評估板 1塊

12V電源適配器 1個

USB-RS232串口線 1條

SIM卡 1個

筆記本電腦 1臺

2、硬件連接

WH-GM5TF-N40焊接到WH-GM5-EVK 評估板，評估板的232串口接USB-RS232串口線到電腦USB口，然后評估板接12V電源適配器上電。

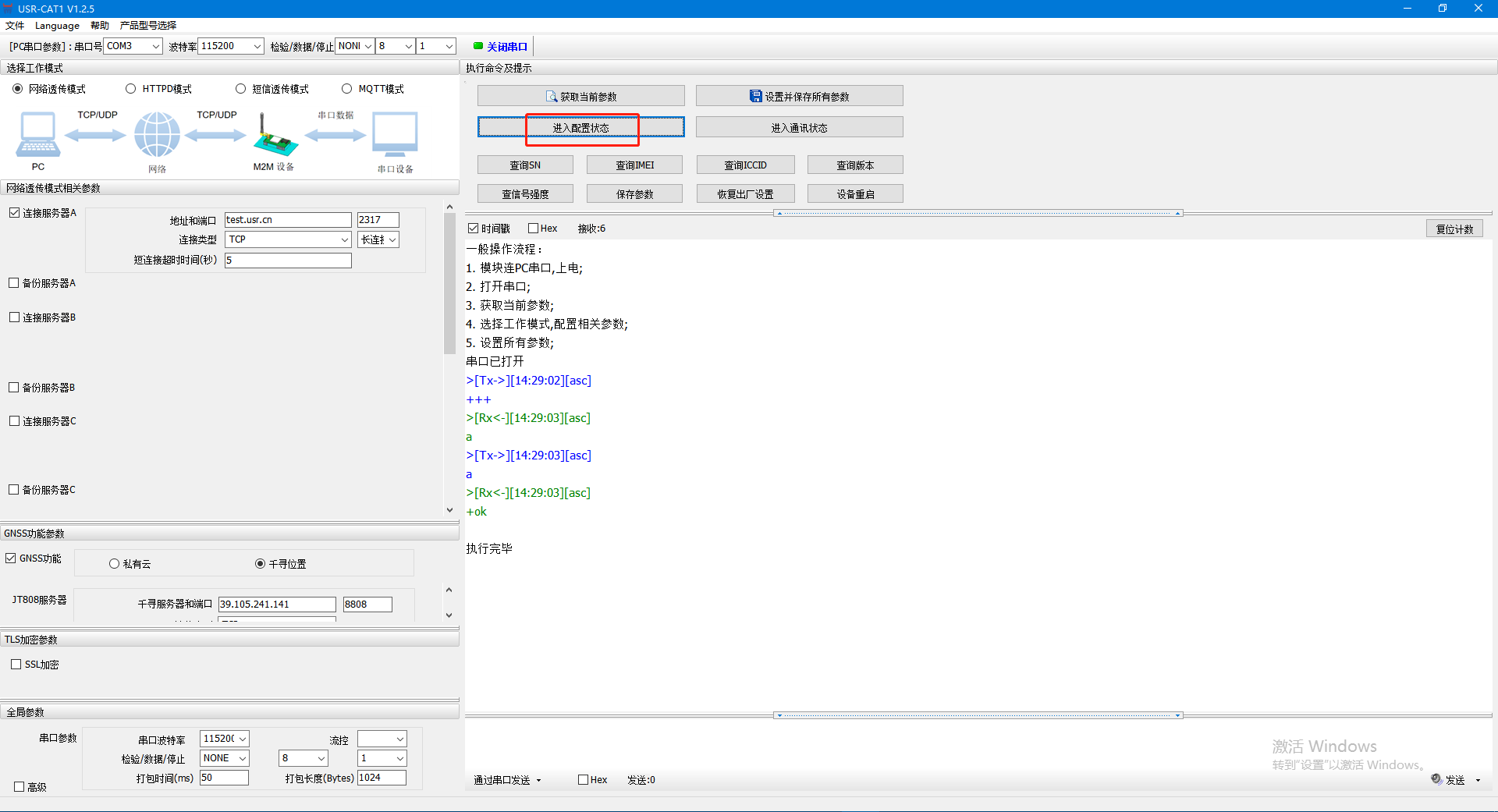

電腦打開設置軟件USR-CAT1 V1.2.5（在WH-GM5TF-N40資料包里面）

3、查看端口號

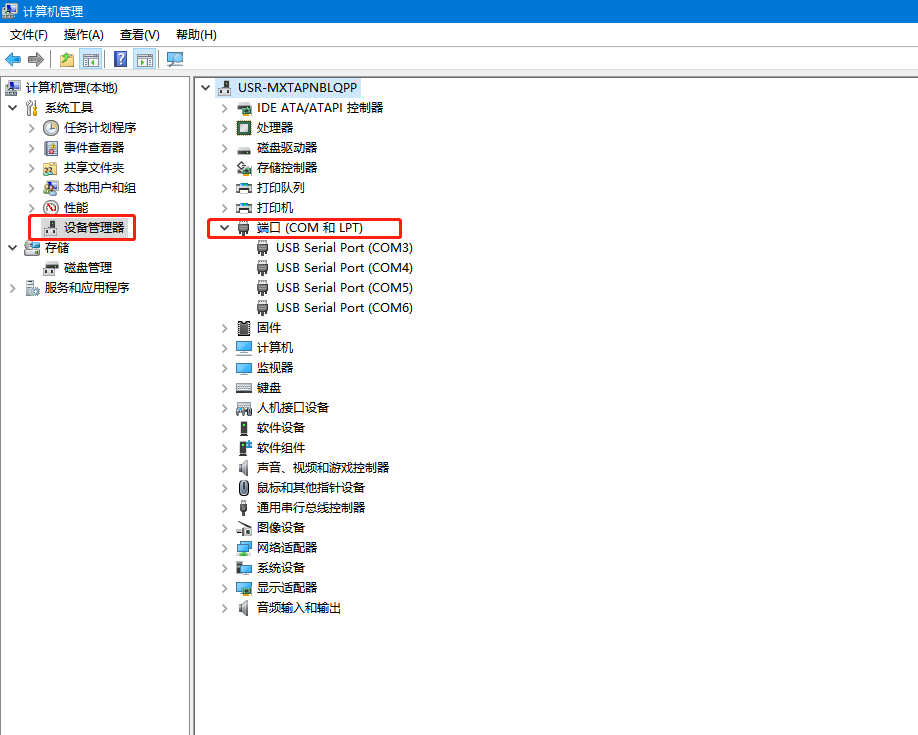

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-GM5TF-N40評估板的USB-RS232串口線COM口號，COM3。

三、華為云設置

1、注冊登錄華為云，新建實例

（1）注冊登錄華為云https://www.huaweicloud.com/

（2）所有服務，找到打開IoT物聯網，找到點擊設備接入IoTDA

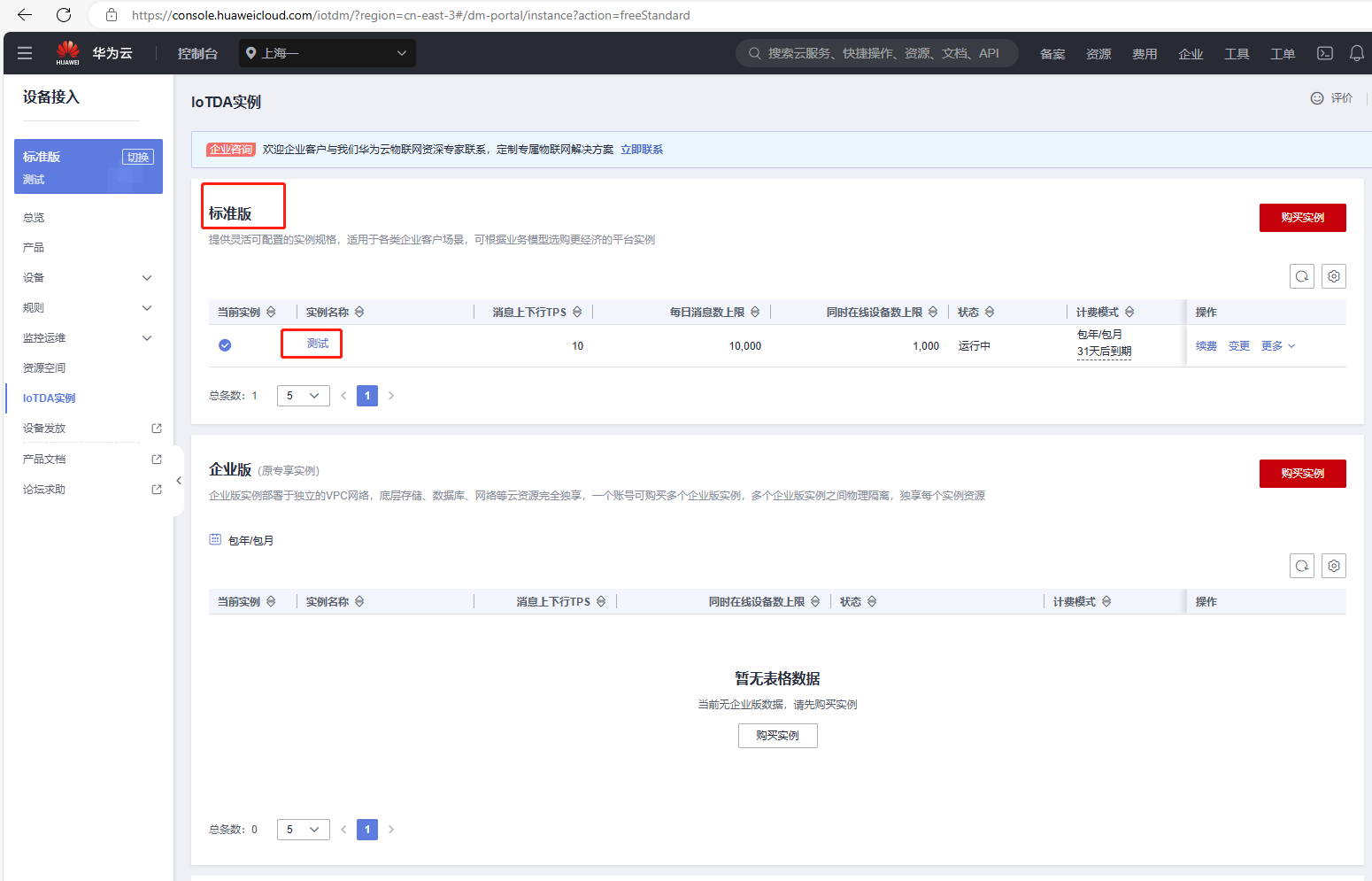

（3）新建IoTDA實例，案例用標準版測試，點擊新建的實例名稱測試。

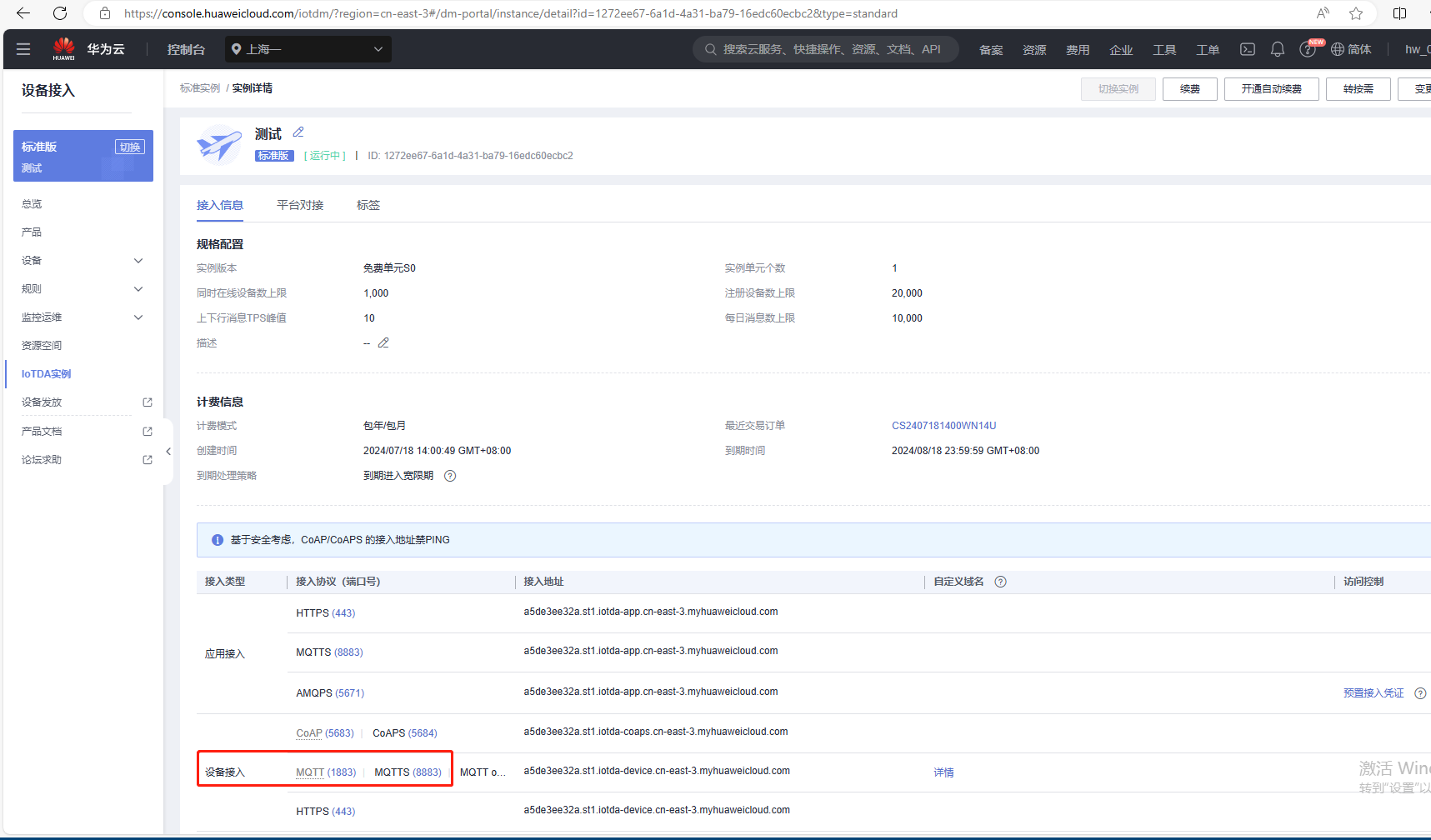

（4）設備接入，查看MQTT端口號（1883），點擊詳情查看華為云服務器地址：a5de3ee32a.st1.iotda-device.cn-east-3.myhuaweicloud.com

2、創建產品

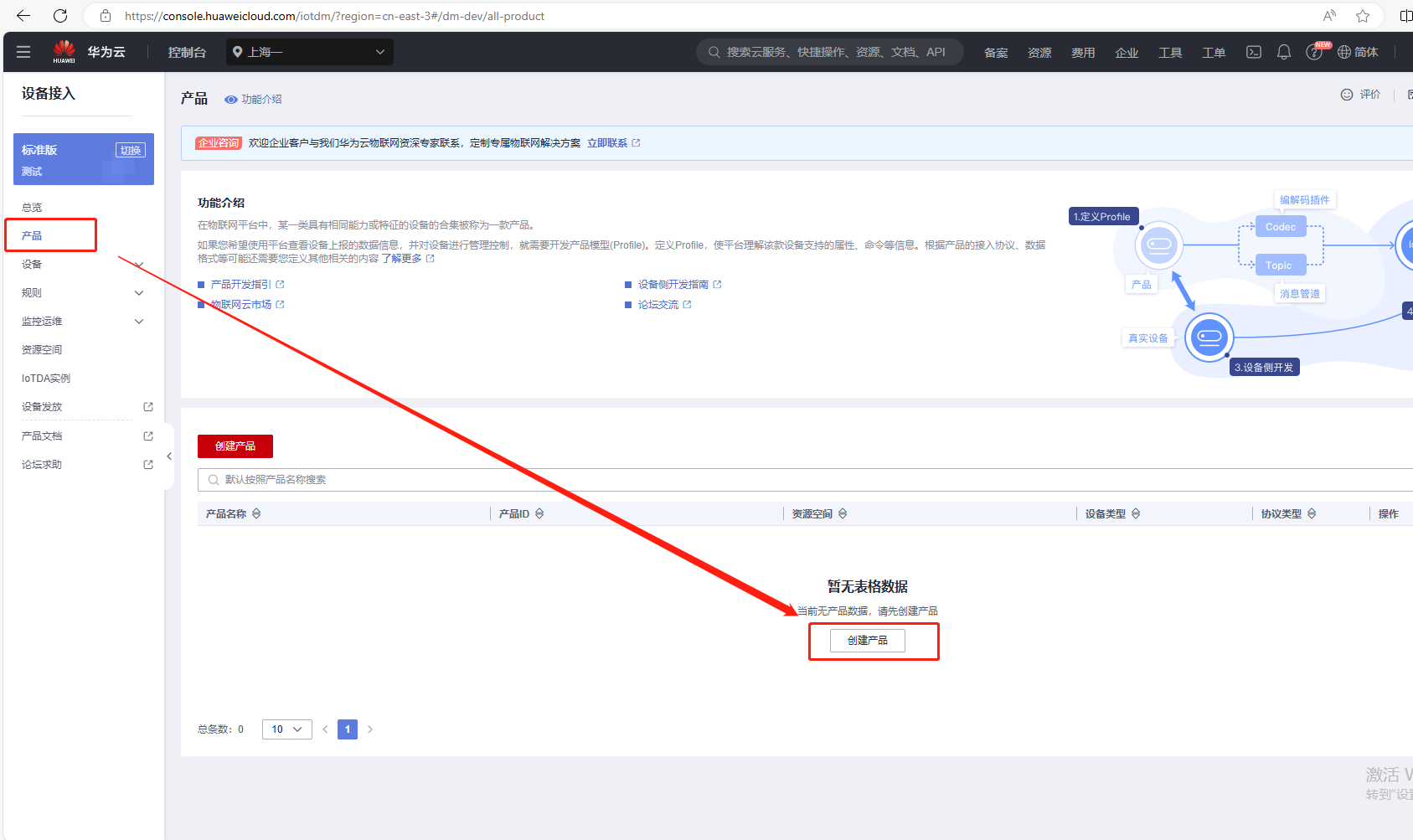

（1）點擊左側產品，點擊創建產品

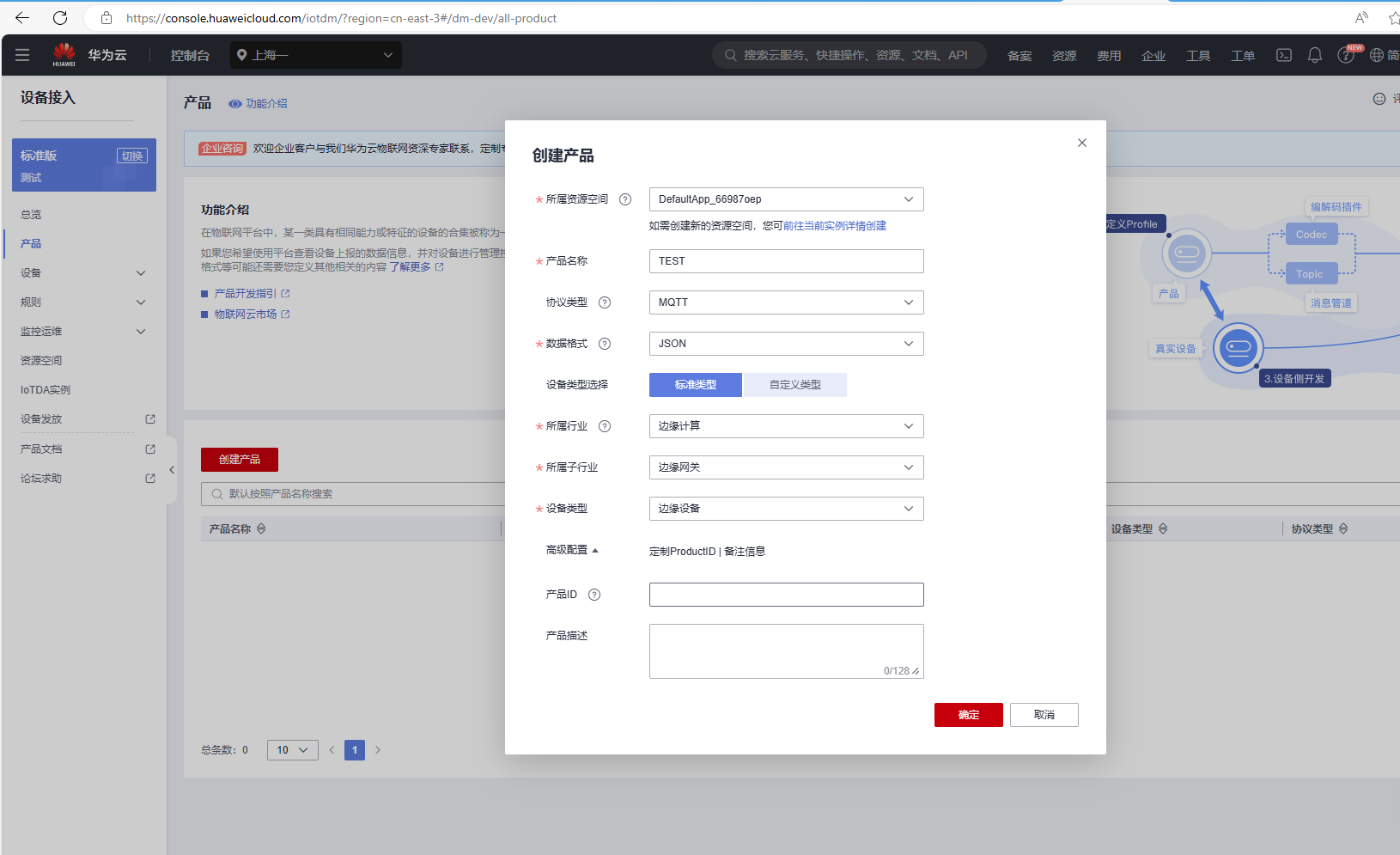

（2）創建產品，產品名TEST，協議類型MQTT，數據格式JSON，設備類型選擇標準類型。

點擊確定。

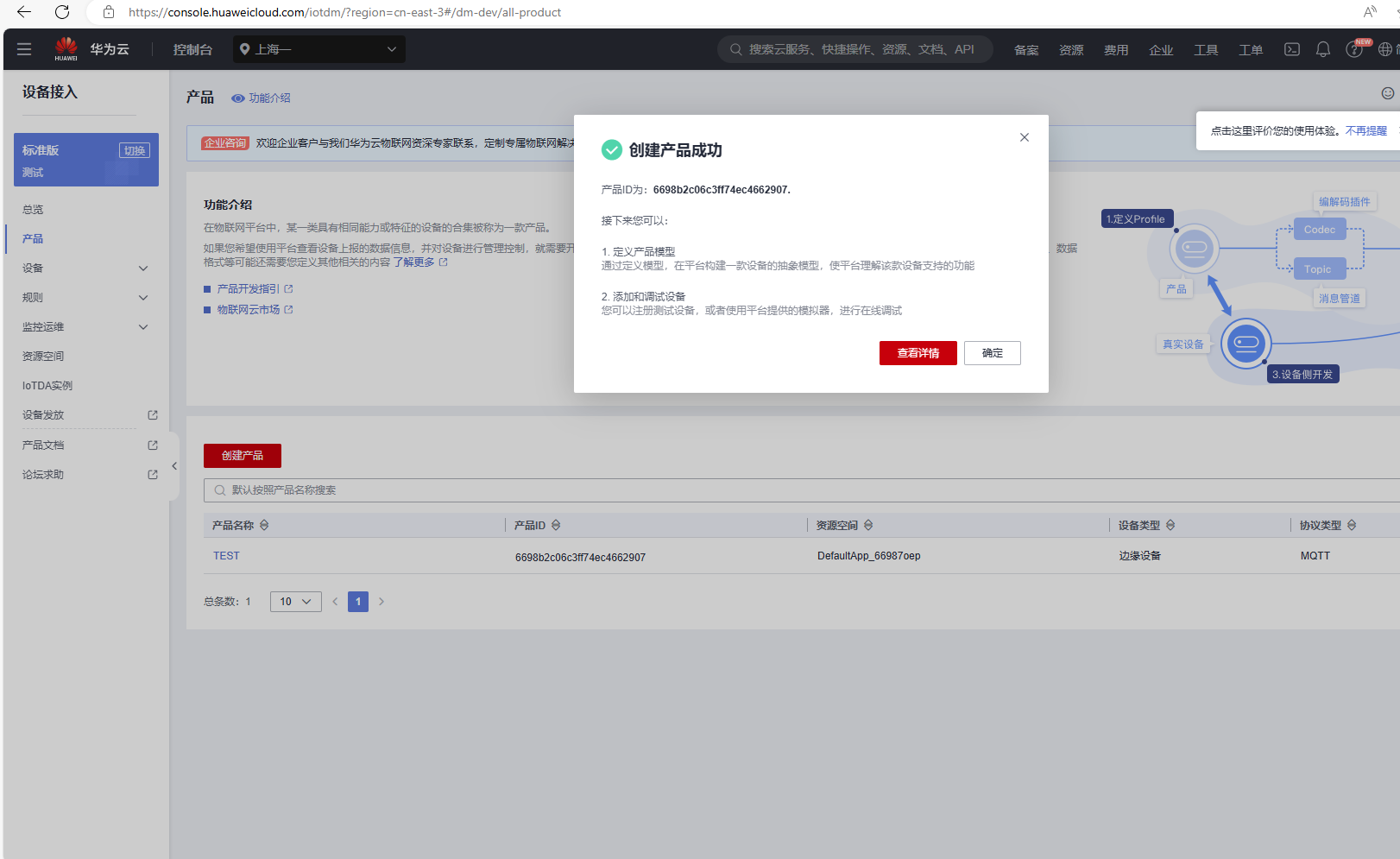

（3）創建產品成功

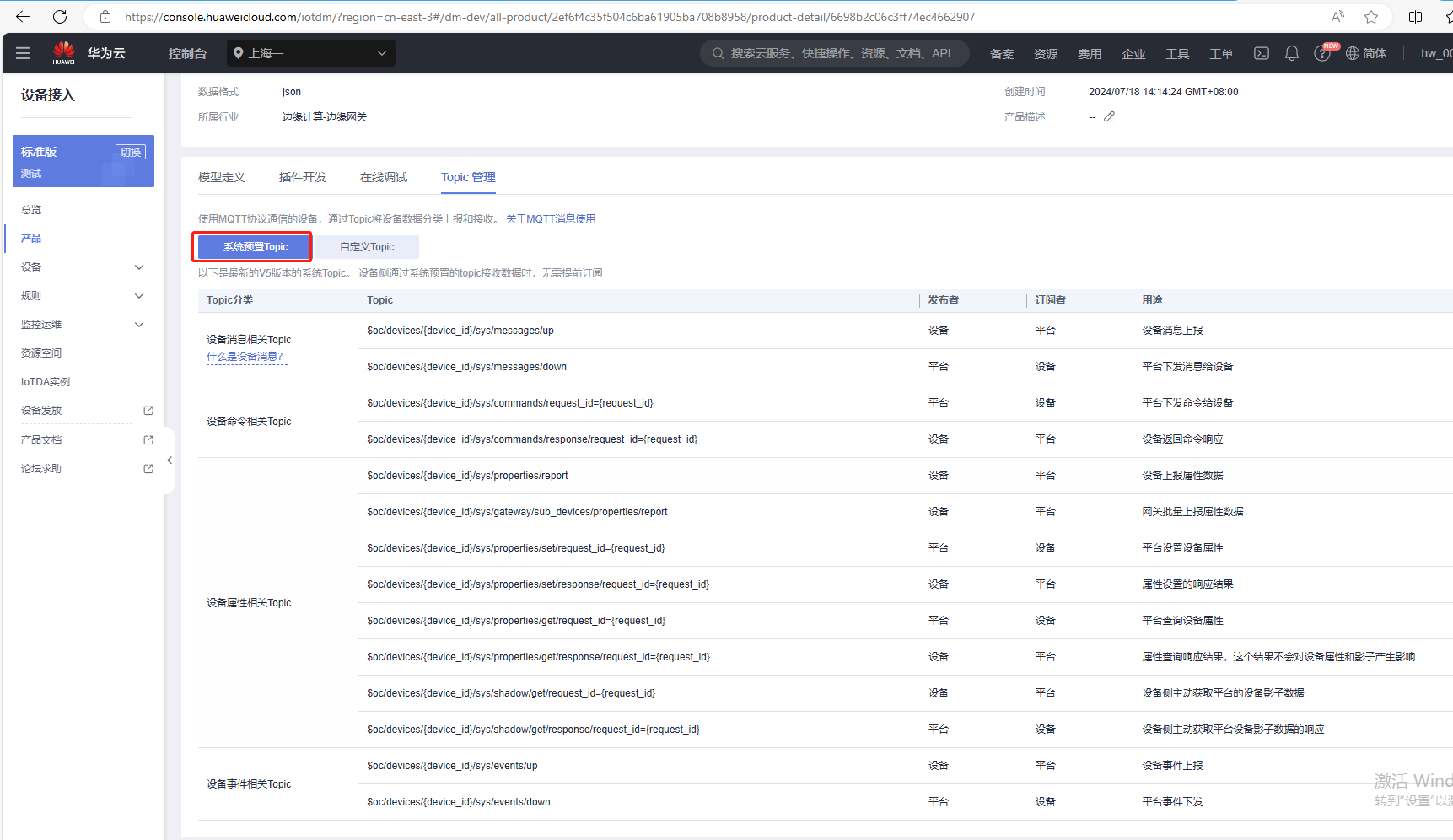

（3）查看主題，點擊產品，點擊Topic管理，點擊系統預置Topic,設備消息相關Topic

備注：設置到實際產品，里面的{device_id}替換添加華為云的設備ID。

本案例是設備ID是6698b2c06c3ff74ec4662907_1234567890

2個主題就是：

$oc/devices/6698b2c06c3ff74ec4662907_1234567890/sys/messages/up

$oc/devices/6698b2c06c3ff74ec4662907_1234567890/sys/messages/down

3、注冊設備

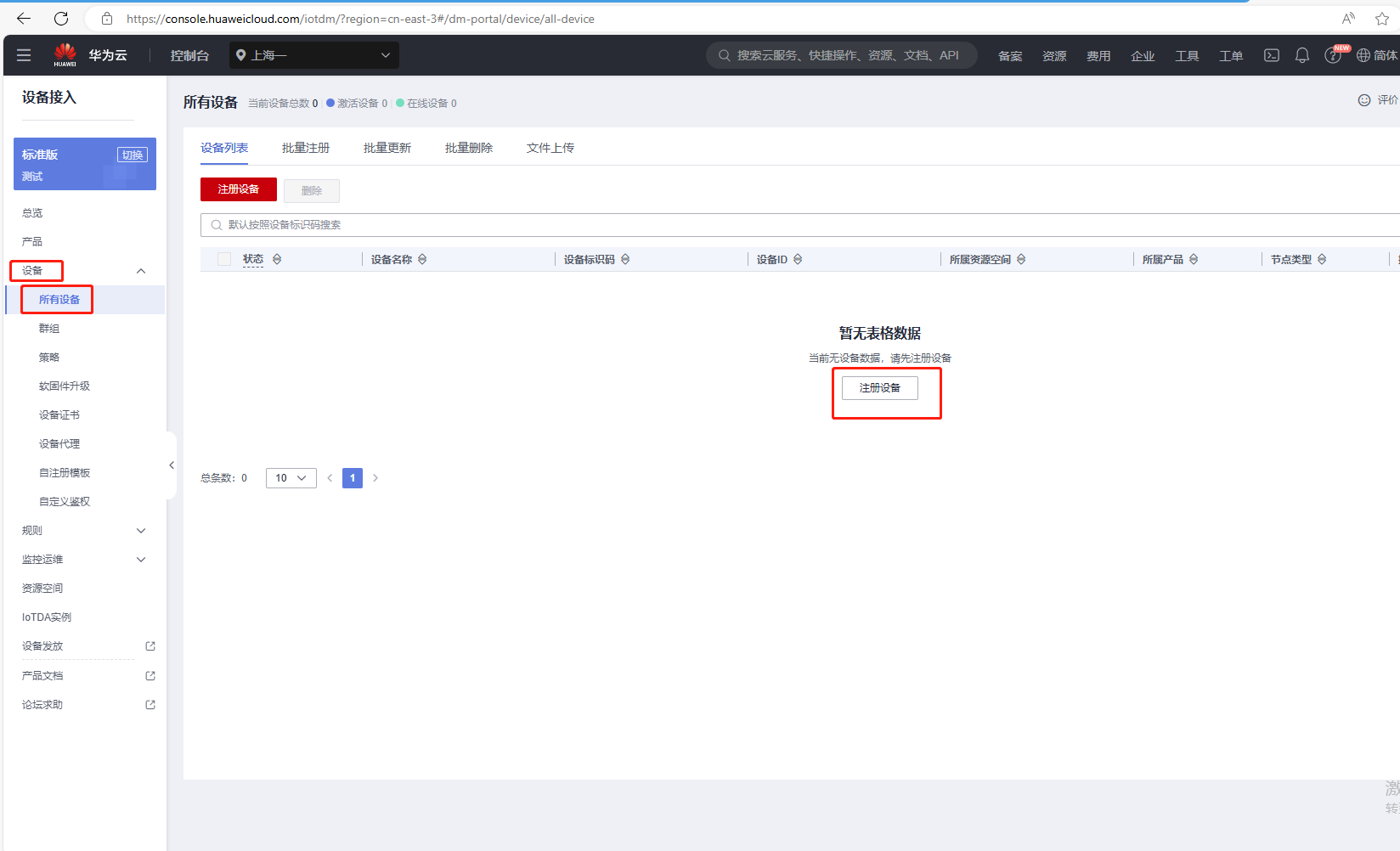

（1）點擊設備，所有設備，點擊注冊設備。

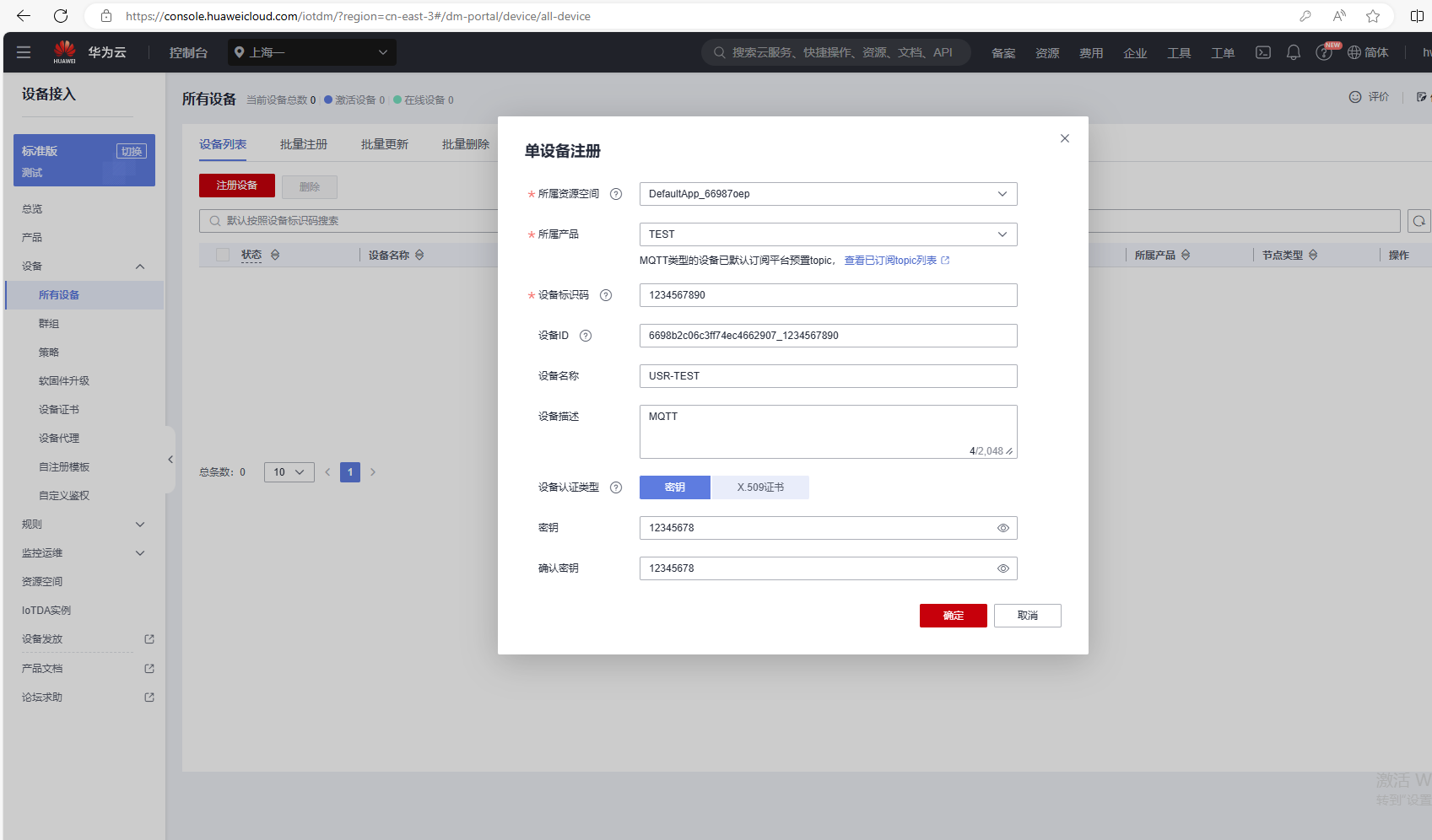

（2）單設備注冊，選擇所屬資源空間，所屬產品選擇TEST，設備標識碼自定義了1234567890，下面對應生成設備ID，6698b2c06c3ff74ec4662907_1234567890，設備名稱USR-TEST，設備描述MQTT，密鑰自定義了12345678，點擊確定。

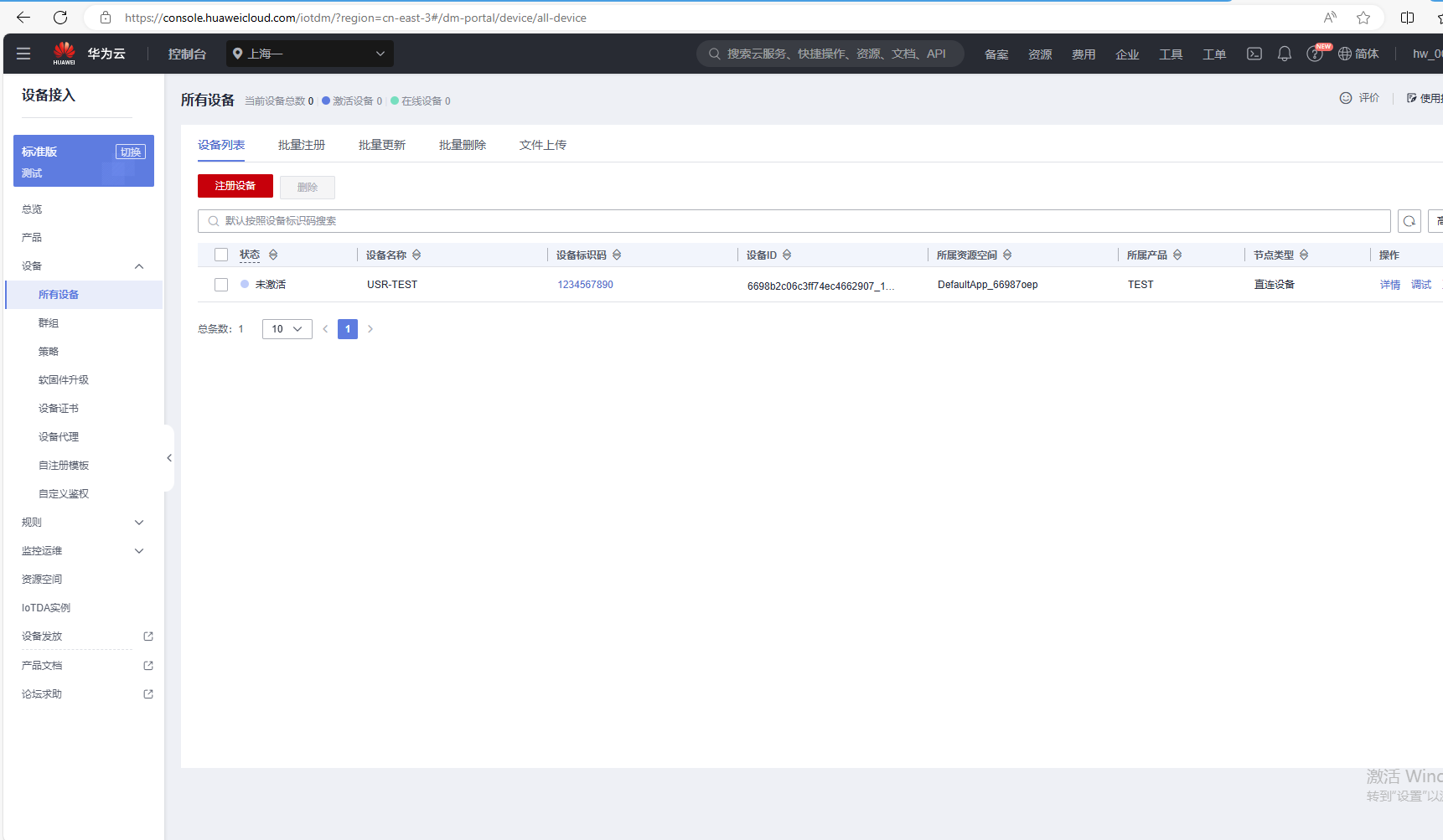

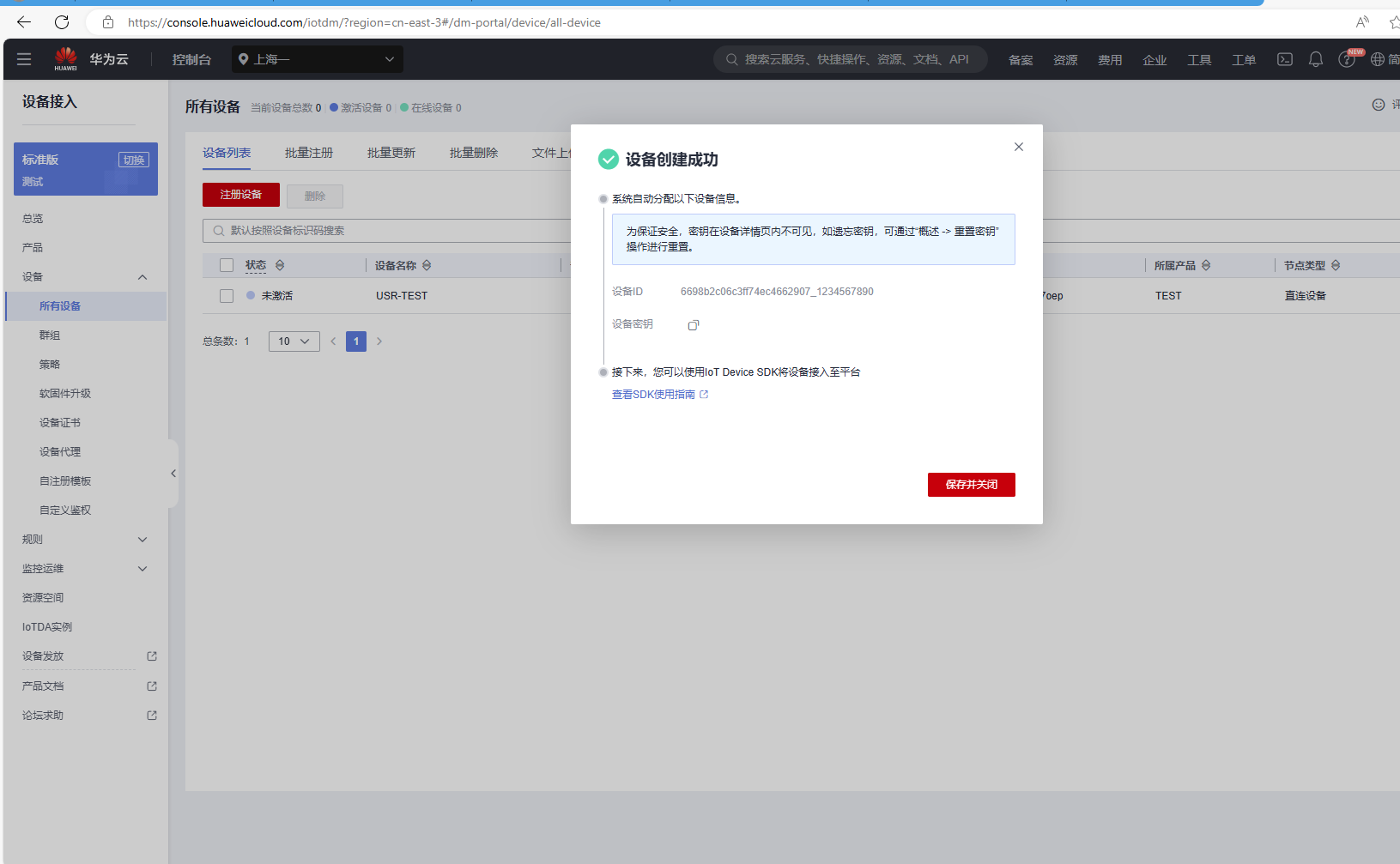

（3）設備創建成功，狀態是未激活，等待WH-GM5設置MQTT參數連接華為云之后，在線。

4、生成客戶端ID、用戶名和密碼

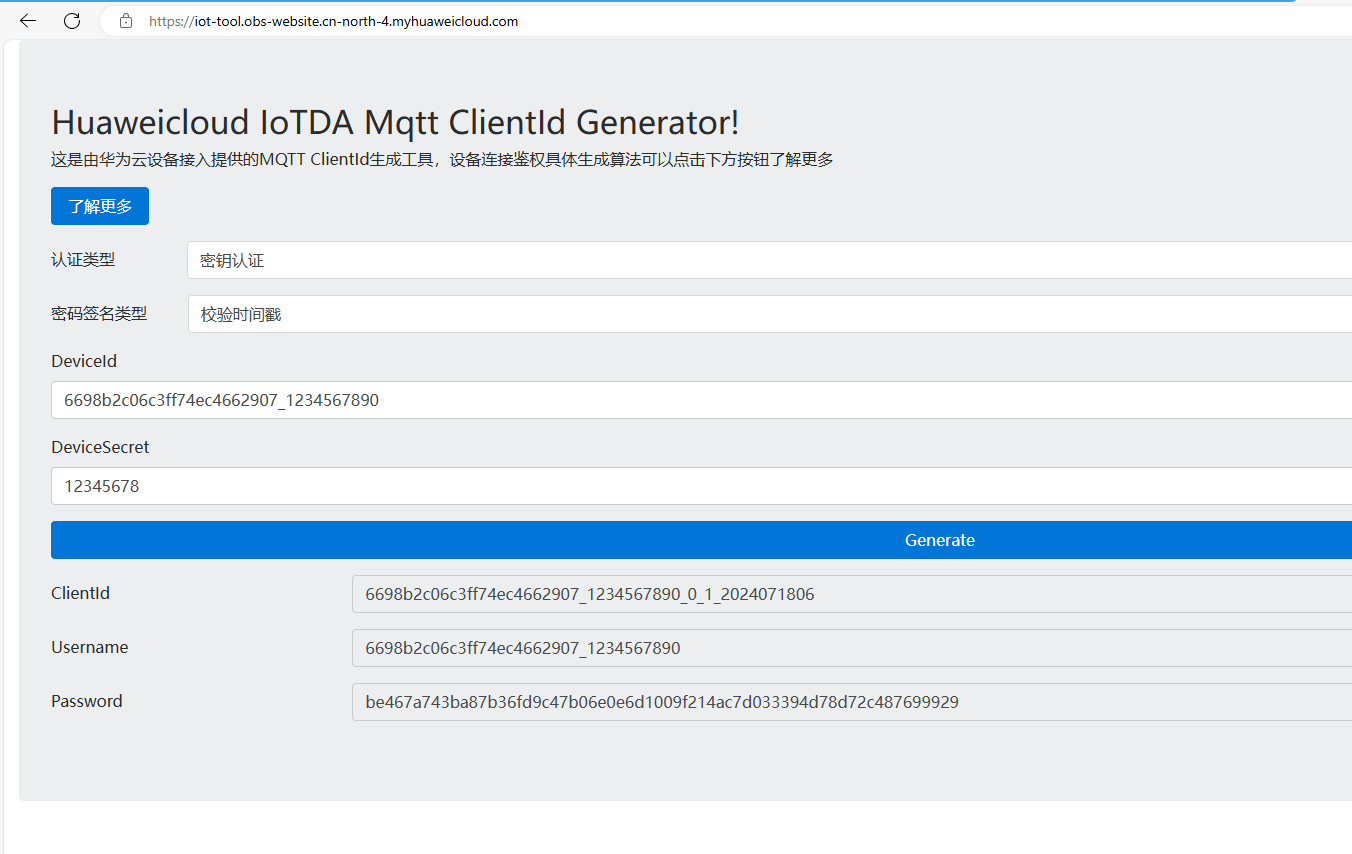

（1）找到華為云設備接入MQTTClientID生成工具，鏈接：https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/

（2）將設備ID和 密鑰 分別填入DeviceId和DeviceSecret中，然后點擊Generate，生成ClientID，Username和Password。

DeviceId設備ID：6698b2c06c3ff74ec4662907_1234567890

DeviceSecret密鑰：12345678

生成ClientID：6698b2c06c3ff74ec4662907_1234567890_0_1_2024071806

生成Username：6698b2c06c3ff74ec4662907_1234567890

生成Password：be467a743ba87b36fd9c47b06e0e6d1009f214ac7d033394d78d72c487699929

四、WH-GM5TF-N40參數設置

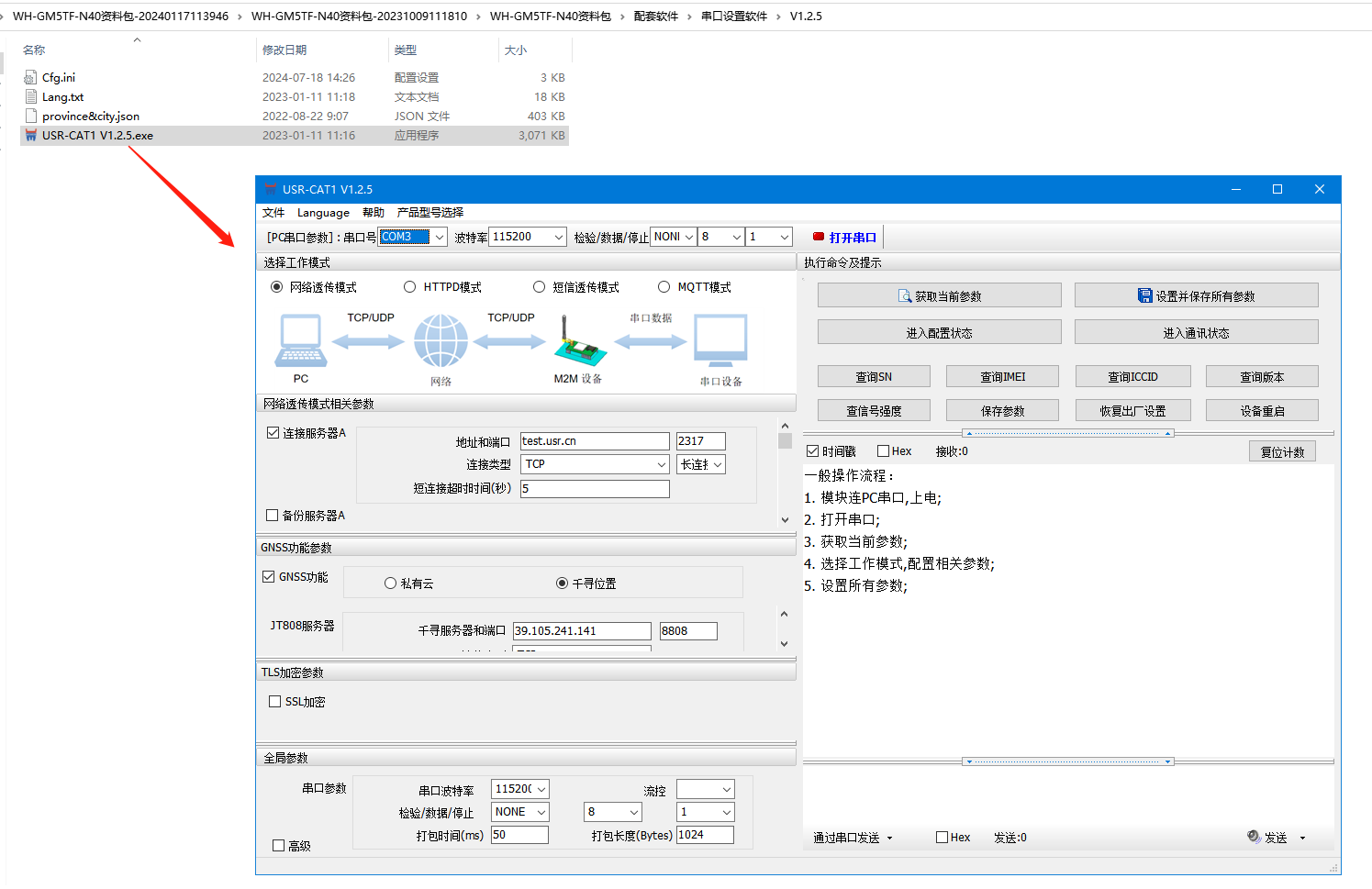

1、打開設置軟件

2、進入配置狀態

設置軟件選擇USB-RS232串口線的COM口，串口參數設置和WH-GM5串口參數一致，打開串口，點擊進入配置狀態，返回a+ok。

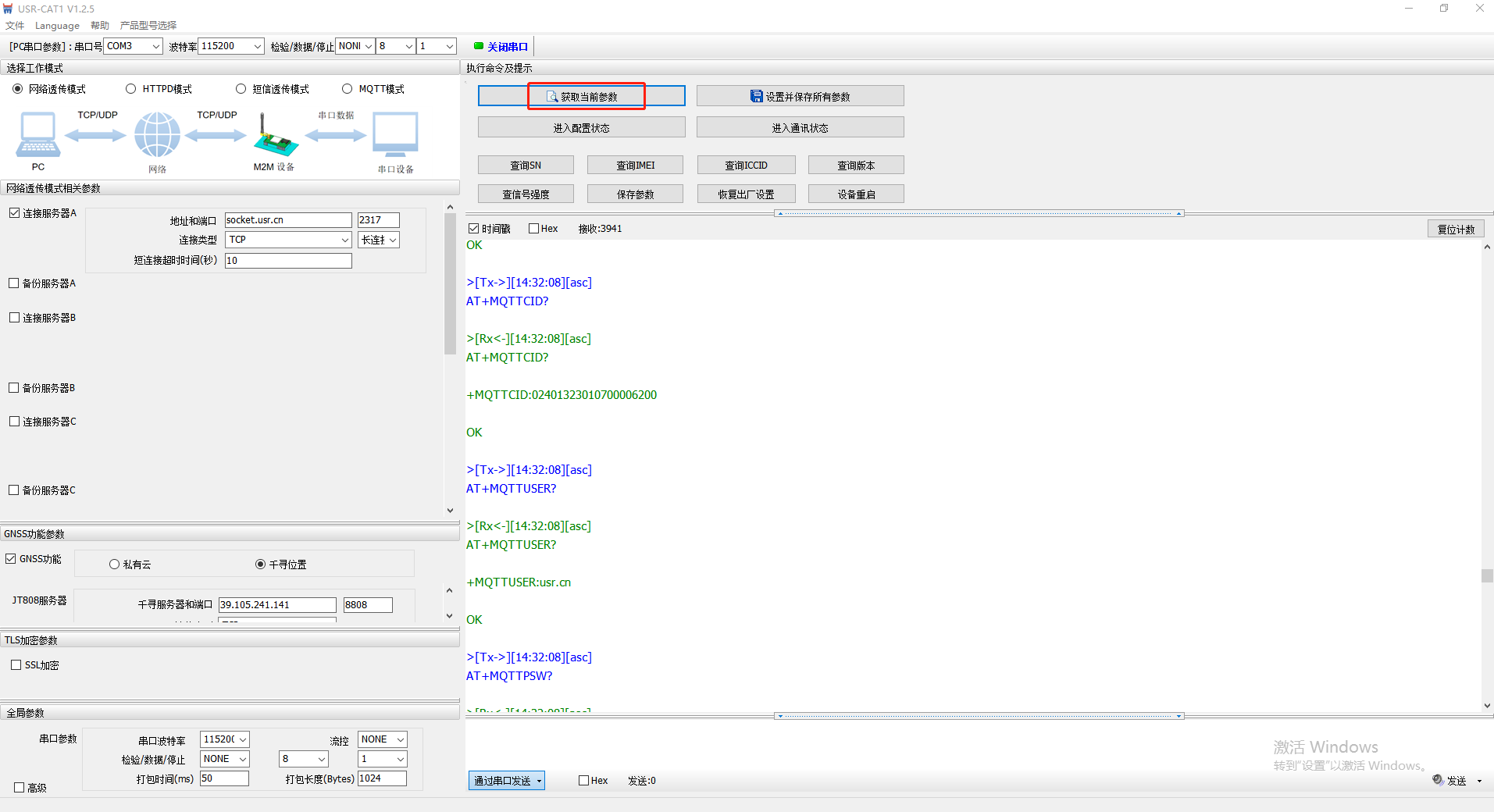

3、獲取當前參數

點擊獲取當前參數，再對參數進行修改。

4、設置連接華為云的MQTT參數

（1）選擇MQTT模式

（2）MQTTClient連接選擇通用MQTT

服務器地址填：a5de3ee32a.st1.iotda-device.cn-east-3.myhuaweicloud.com

端口填：1883

用戶名：6698b2c06c3ff74ec4662907_1234567890

密碼：be467a743ba87b36fd9c47b06e0e6d1009f214ac7d033394d78d72c487699929

客戶端ID：6698b2c06c3ff74ec4662907_1234567890_0_1_2024071806

MQTT串口傳輸模式設置：透傳模式

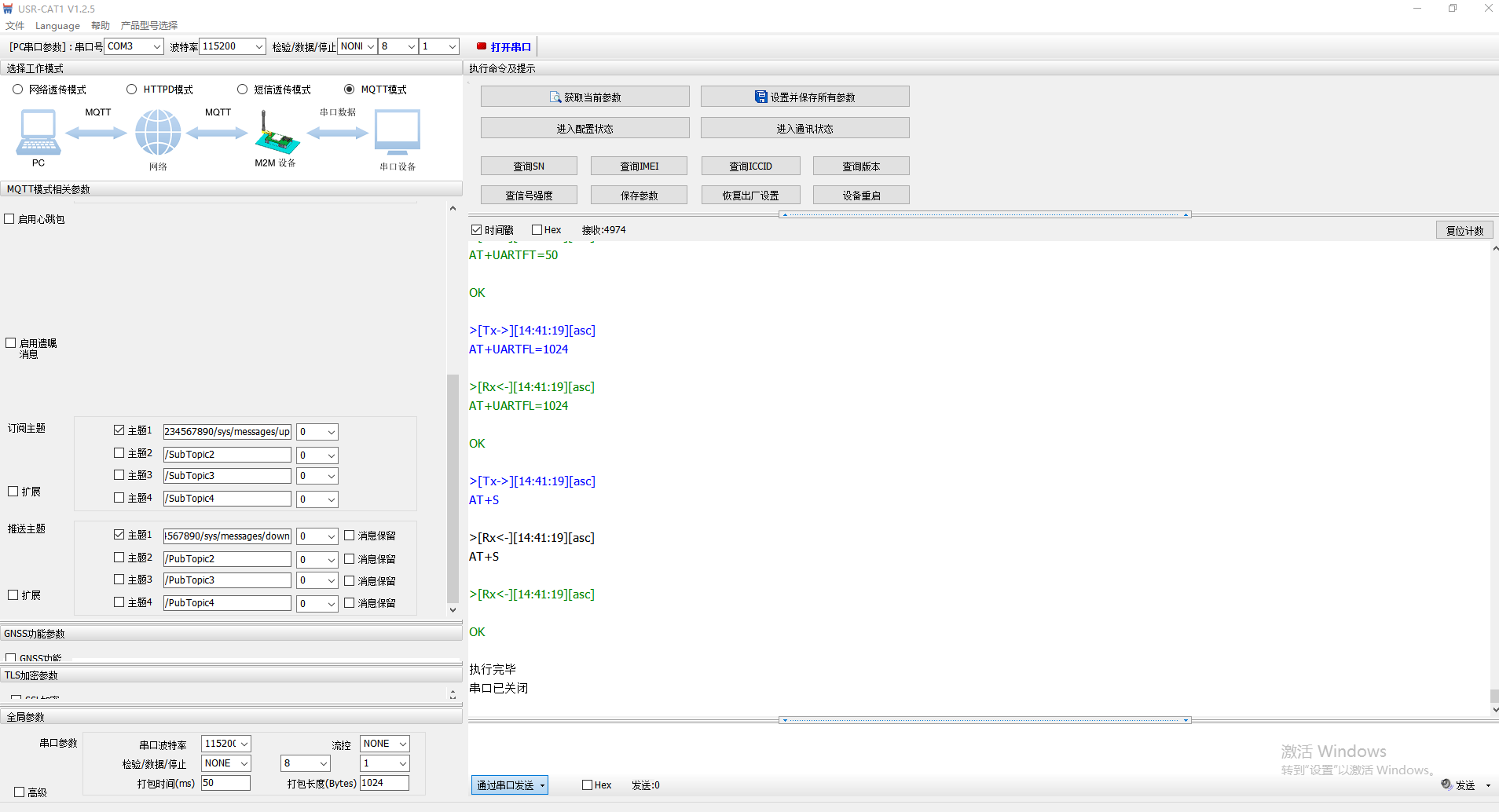

（3）主題設置

訂閱主題：勾選主題1，填$oc/devices/6698b2c06c3ff74ec4662907_1234567890/sys/messages/up

推送主題：勾選主題1，填$oc/devices/6698b2c06c3ff74ec4662907_1234567890/sys/messages/down

5、點擊設置并保存所有參數，參數設置才生效。

五、通訊測試

1、華為云設備在線

WH-GM5設置完MQTT連接華為云參數，華為云設備在線。

2、華為云下發數據

（1）WH-GM5的評估板232串口接USB-RS232串口線，電腦打開一個串口助手，COM3，串口參數和GM5一致，準備接收華為云下發的數據。

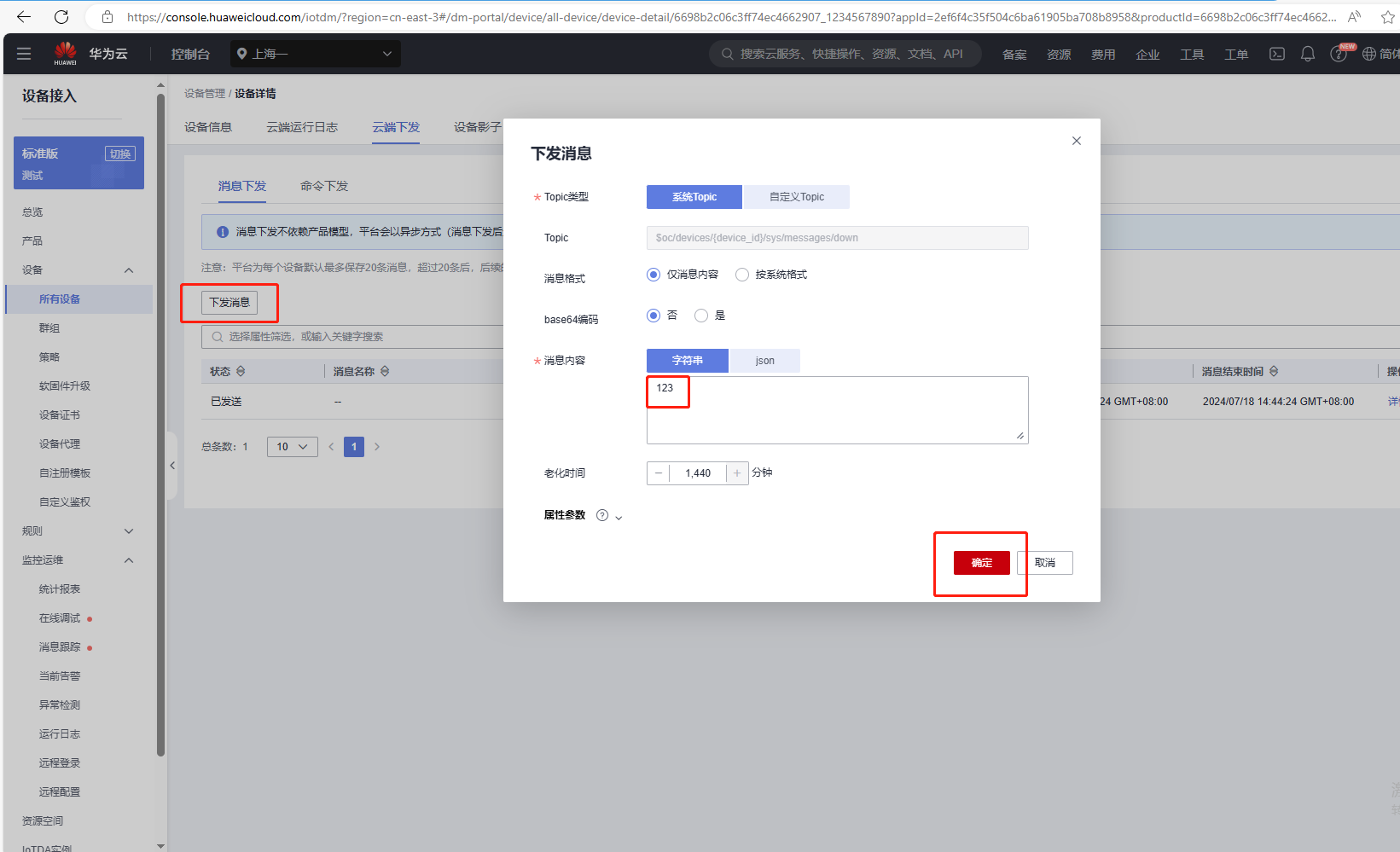

（2）華為云頁面，點擊所有設備，找到添加的設備，點擊云端下發，點擊下發消息。

下發消息：Topic類型選系統Topic，消息格式選僅消息內容，base64編碼改為否，消息內容選擇字符串，輸入數據123，點擊確定。

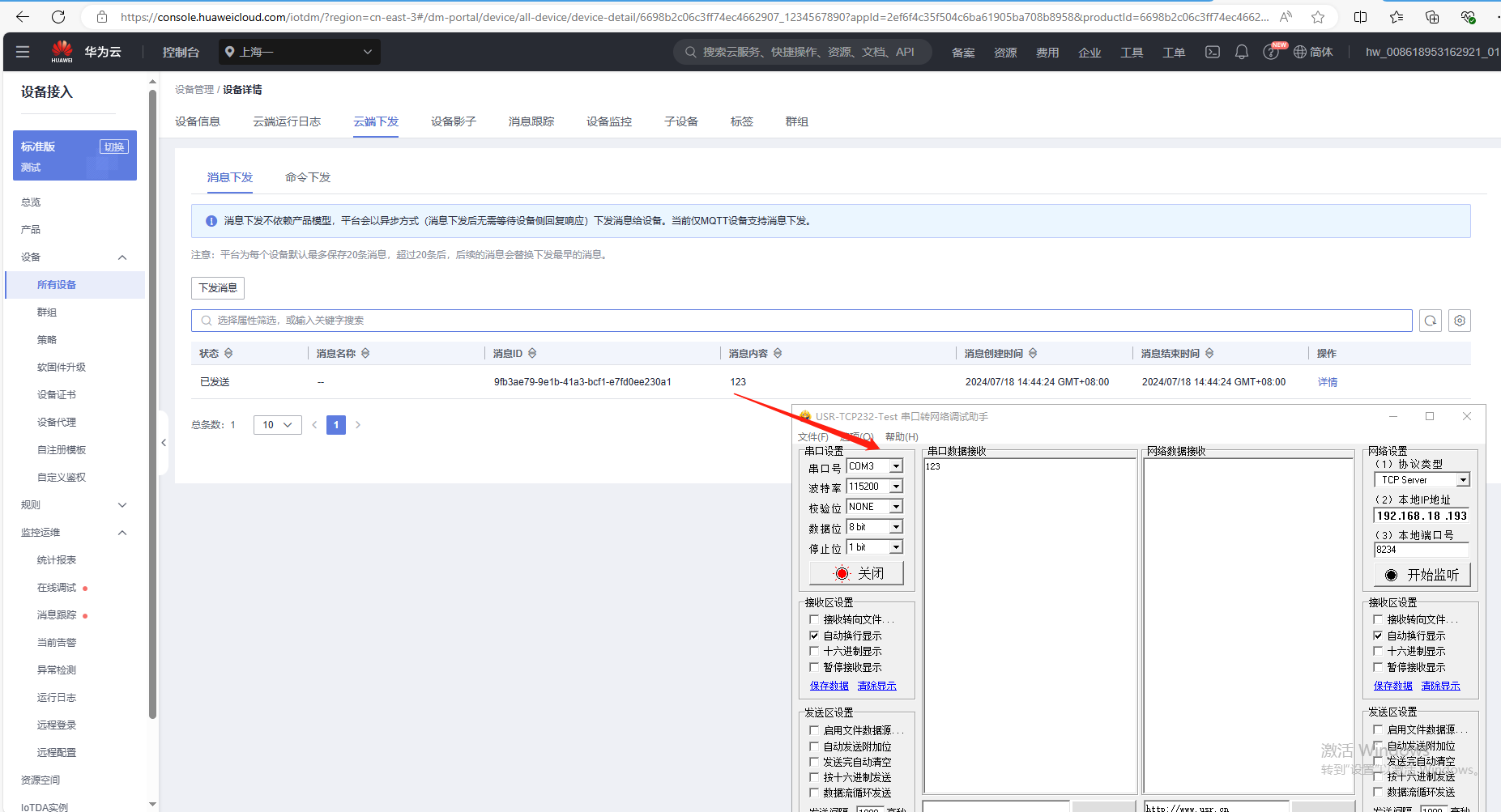

（3）串口助手接收到數據123。

2、WH-GM5串口上報數據到華為云

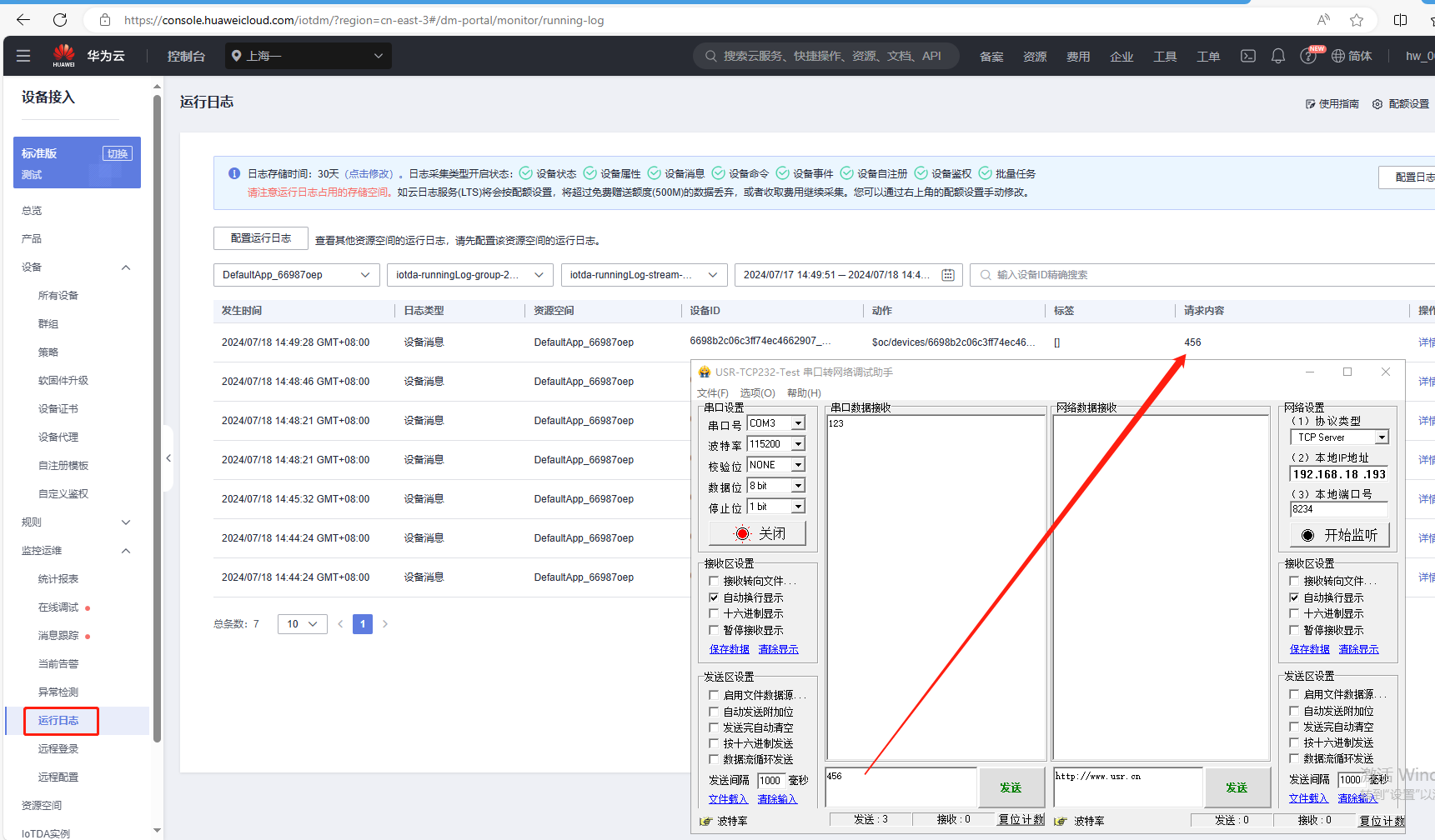

（1）電腦打開串口助手COM3，串口參數和GM5一致，向華為云發送數據456。

（2）華為云頁面，點擊運行日志，選中需要查詢的設備信息和日期，點擊后面的刷新符號，可以看到華為云請求內容456。

編寫人：金志方 編寫日期：2024-07-18

審核人：金志方 審核日期：2024-07-18

訂正版本：V1.0 訂正內容：初稿
