一、資料下載
USR-W630S 官網鏈接：http://imbacareer.com.cn/Product/445.html
USR-W630S 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1441.html
串口、網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html
二、硬件連接
1、所需物品
USR-W630S 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接

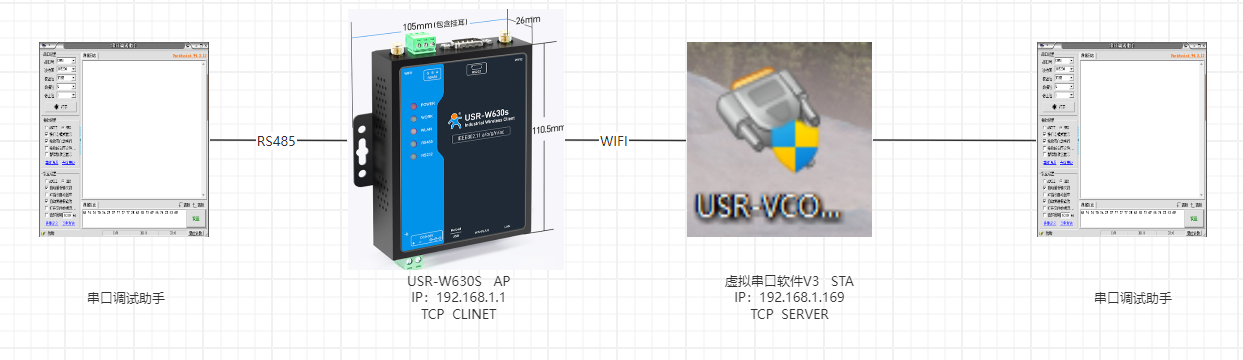

USR-W630S 的485串口接USB-RS485串口線到電腦USB口，電腦連接USR-W630S的WIFI，然后產品接12V電源適配器上電。
三、產品參數設置
1、USR-W630S參數設置

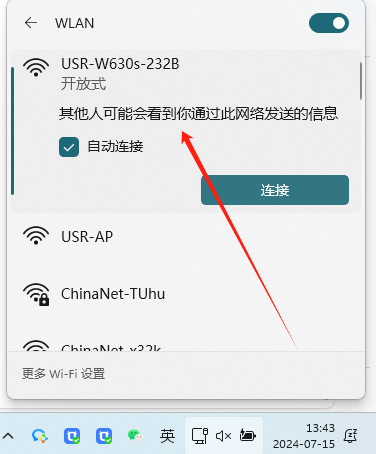

USR-W630S插上WIFI天線，接上12V電源，電腦右下角搜索USR-W630S的WIFI ，WiFi名字 USR-W630S_232B(232B 是 USR-W630S MAC 的后四 位 )，點擊鏈接WIFI。

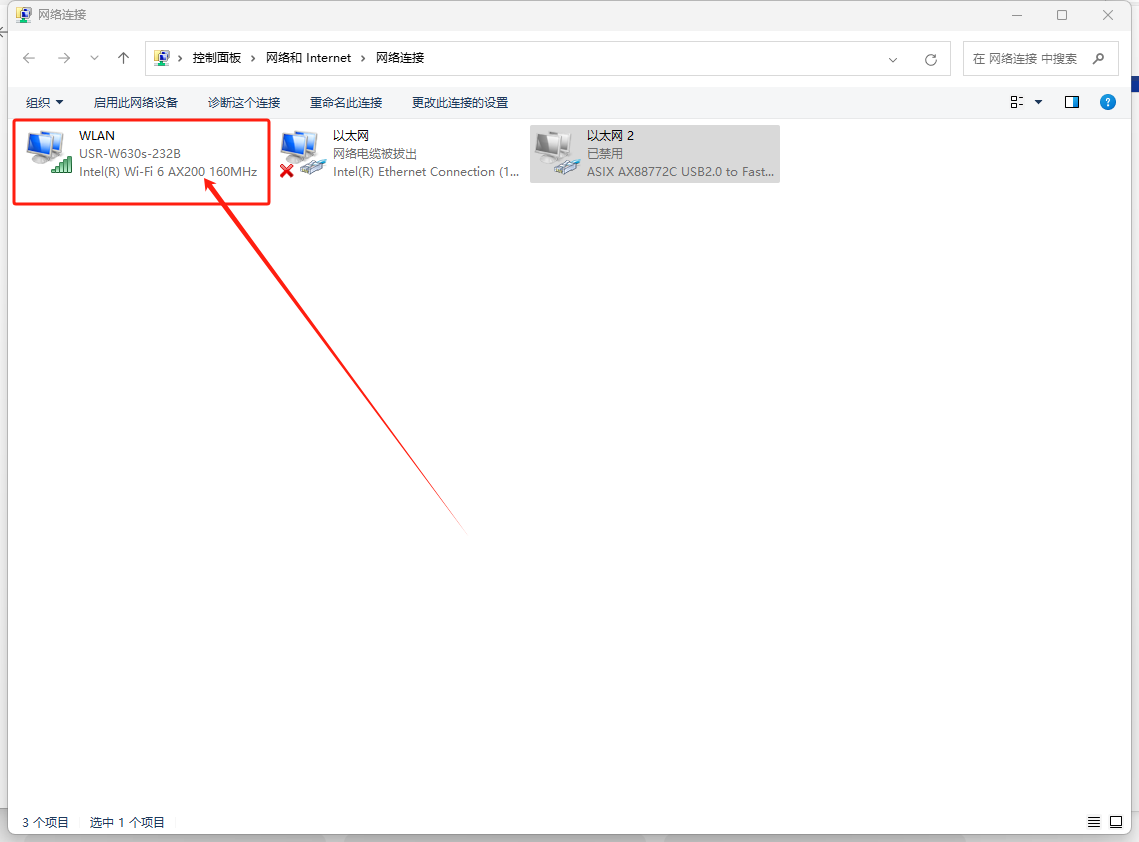

電腦關閉防火墻和殺毒軟件，禁用其他的網卡，僅保留本地WIFI 網卡。

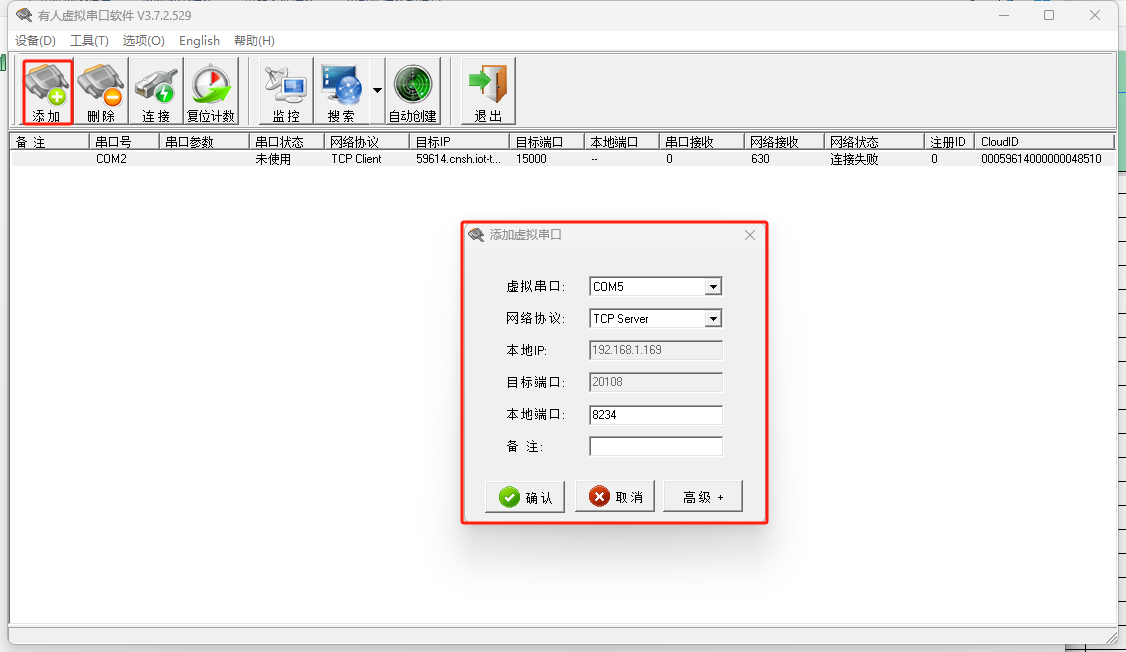

電腦打開虛擬串口軟件，創建一個虛擬串口COM5，網絡協議TCP SERVER，本地IP192.168.1.168，本地端口號8234，點擊確認。

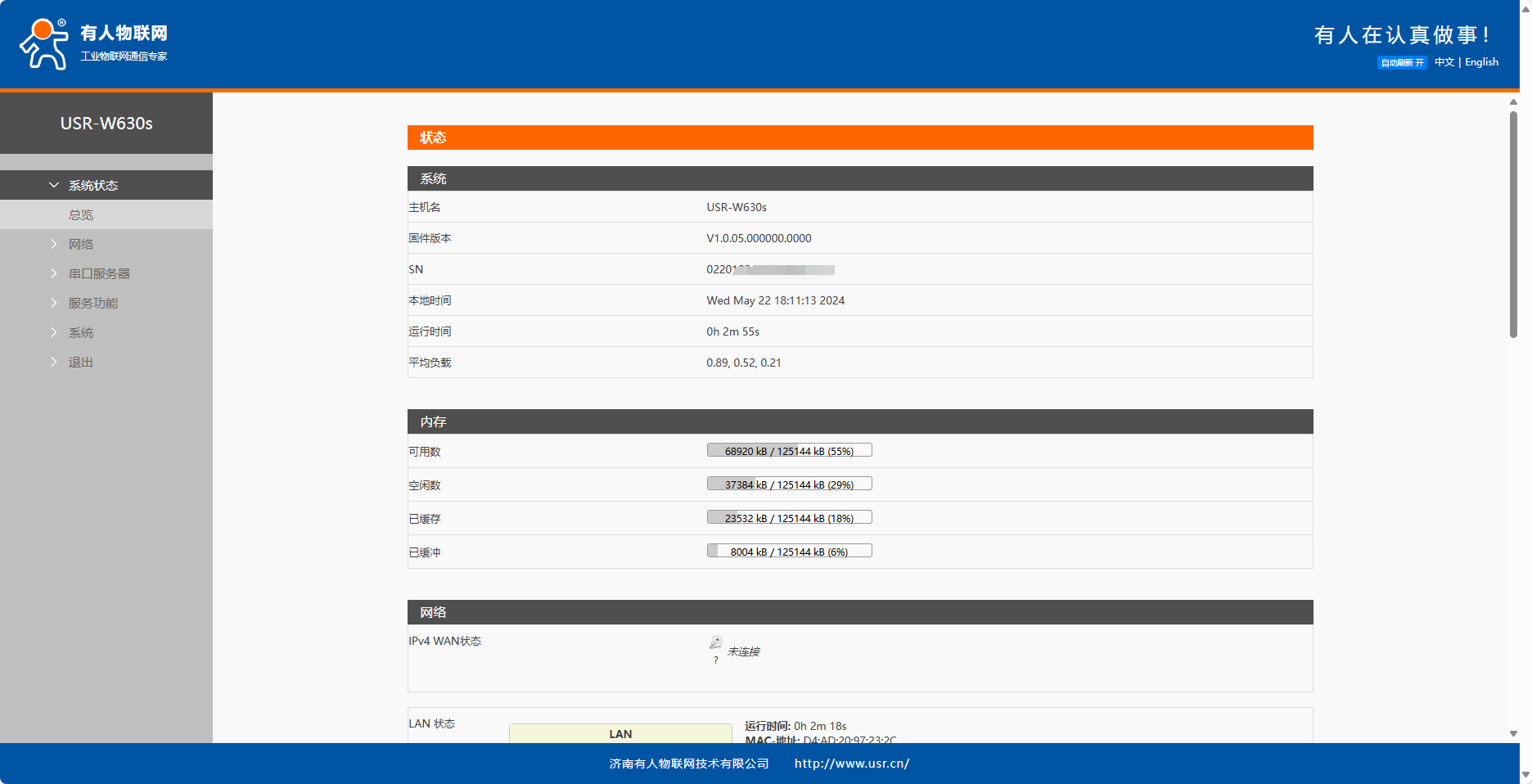

瀏覽器輸入192.168.1.1，賬號密碼輸入admin，進入USR-W630S的內置網頁。

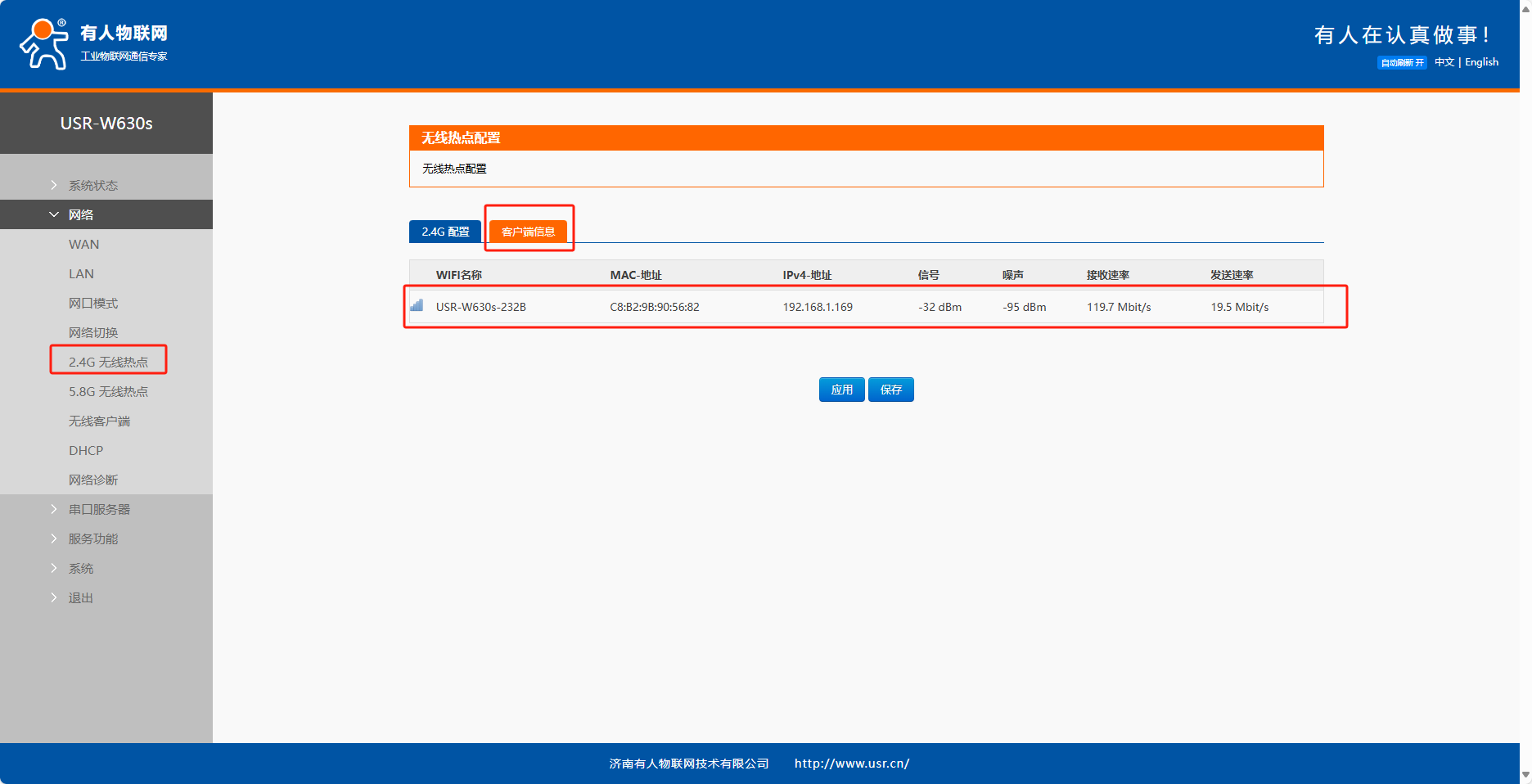

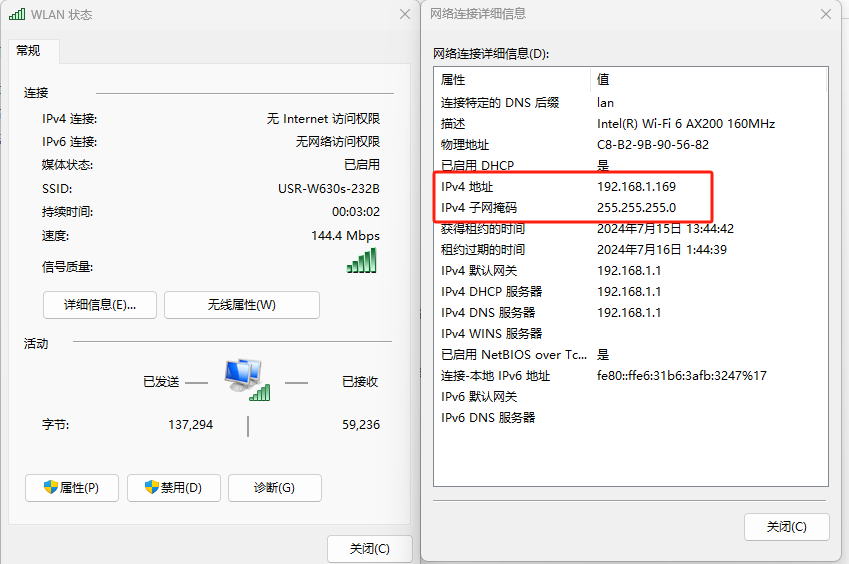

網絡配置保持出廠默認的信息，無需改動，可以從網絡---2.4G無線熱點---客戶端信息，從中查看USR-W630S給客戶端設備分配的IP信息。

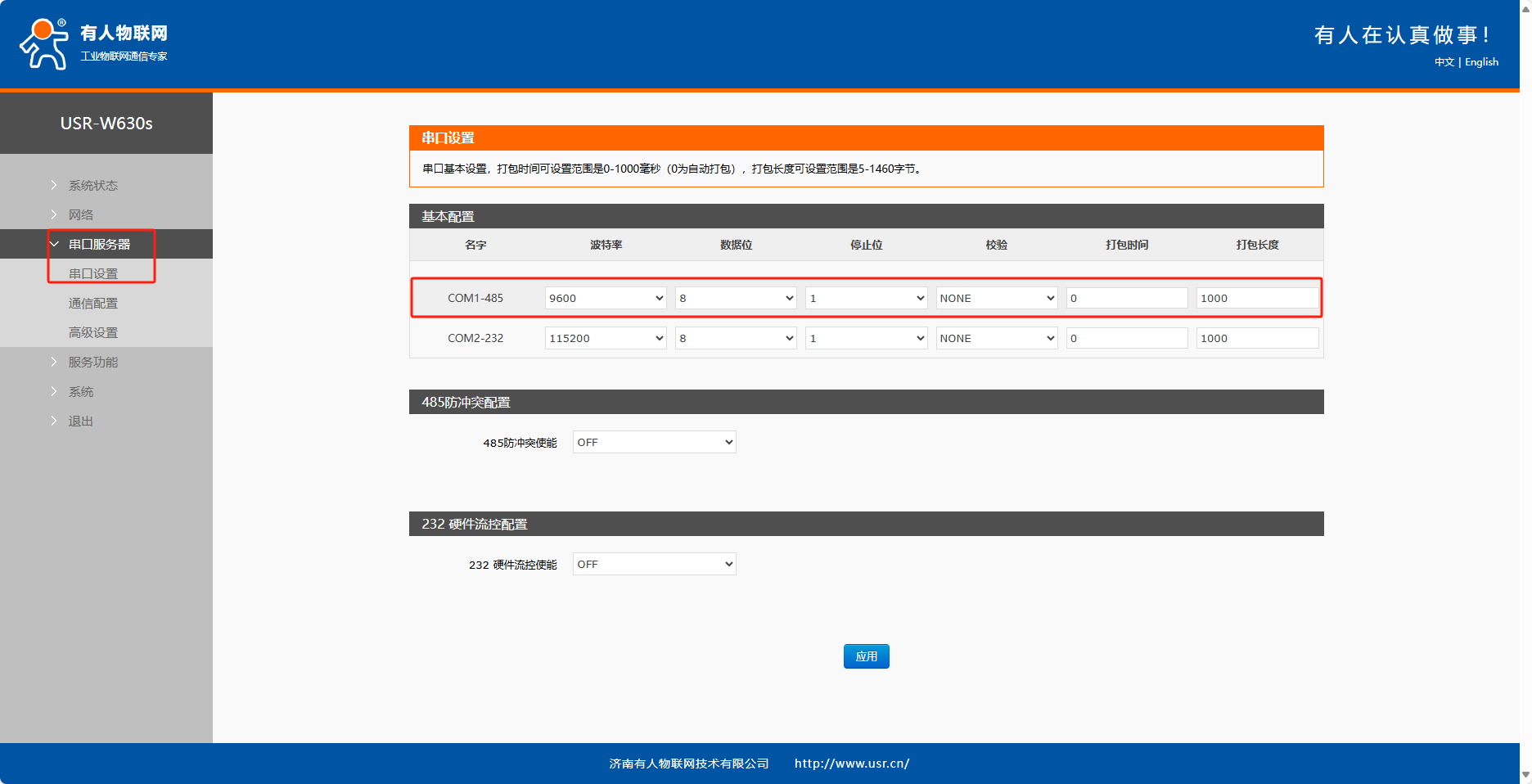

串口服務器---串口設置，將COM1-485的串口參數設置為9600、NONE、8、1，點擊應用

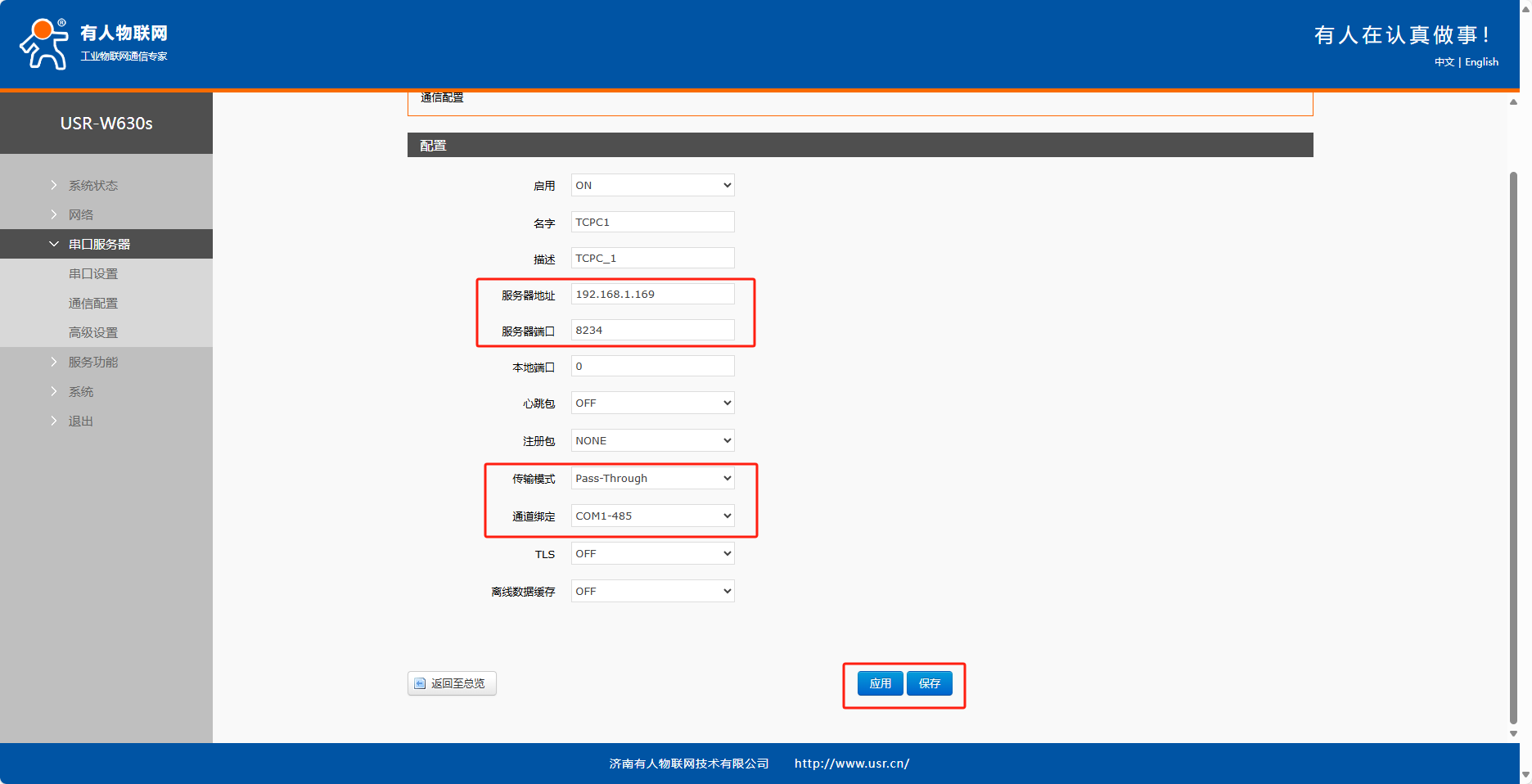

串口服務器---通信配置，命名為TCPC1，協議TCPC，啟用ON，添加并編輯參數
服務器地址192.168.1.169，服務器端口號8234，傳輸模式Pass-Through,通道綁定COM1-485，保存，應用
系統---重啟---執行重啟

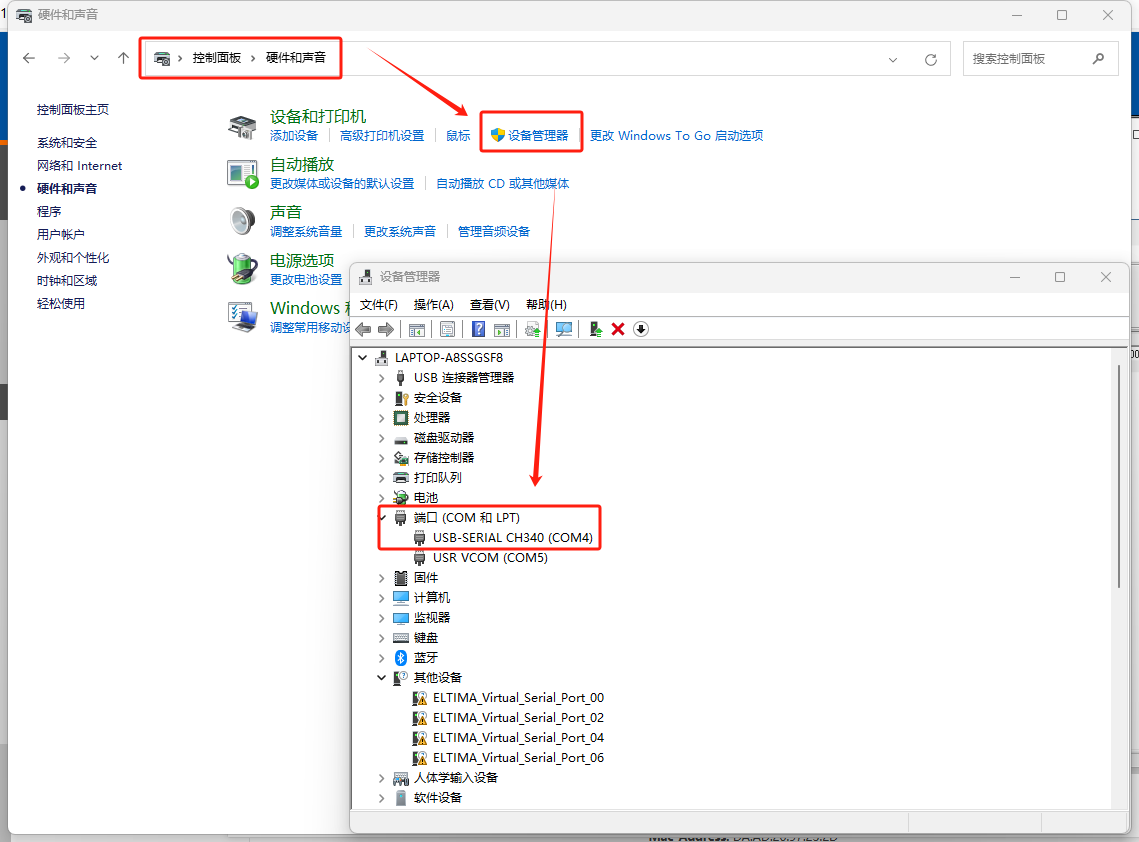

USB轉485轉換器接到USR-W630S的485串口上，電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器的COM口為COM4
四、功能調試
1、功能調試

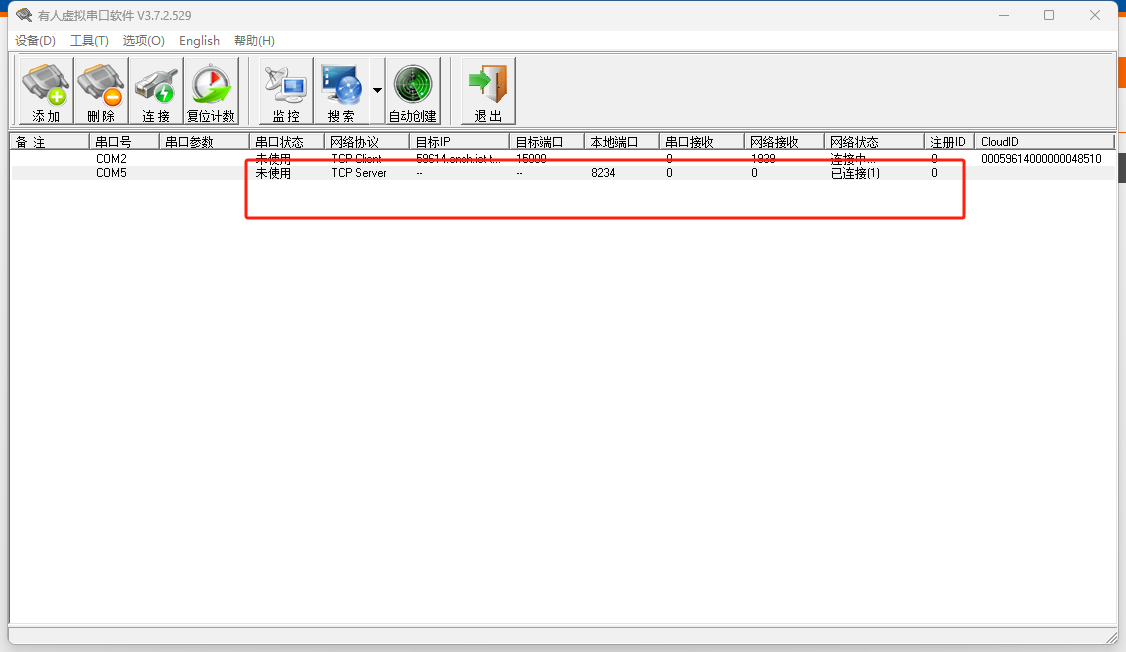

虛擬串口軟件監聽到TCP clinet設備接入。

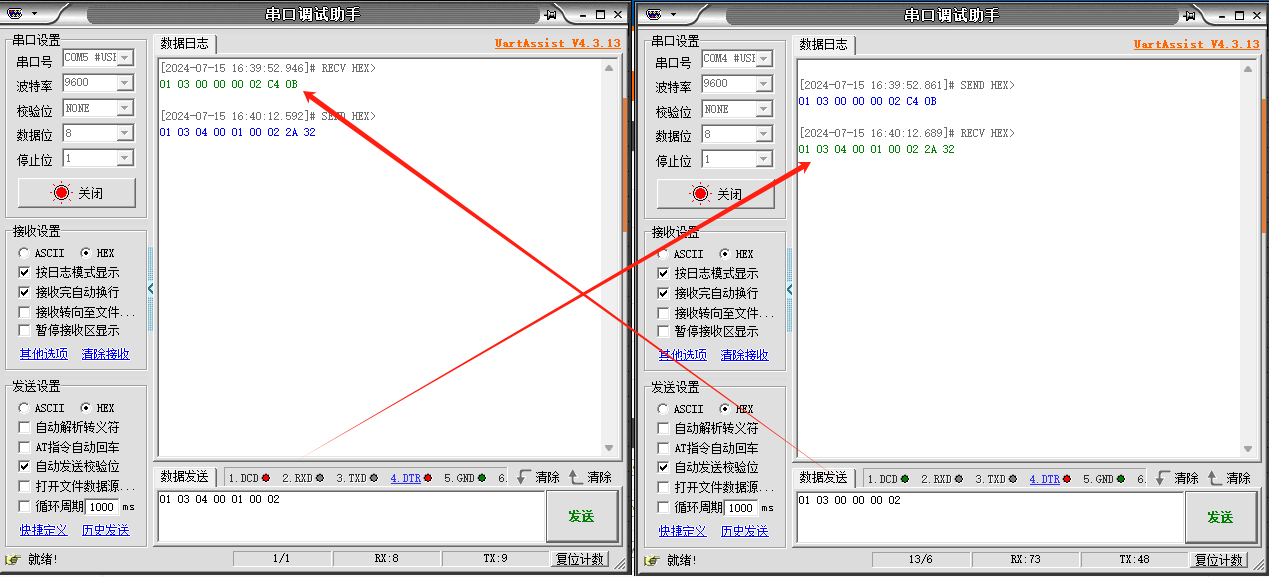

打開兩個串口調試助手，分別引用真實串口COM4和虛擬串口COM5，進行數據透傳互發測試。
2、調試截圖
編寫人：尹叢欣 編寫日期：2024-07-15
審核人：尹叢欣 審核日期：2024-07-16
訂正版本：V1.0 訂正內容：初稿
