一、資料下載

USR-W630S 官網鏈接：http://imbacareer.com.cn/Product/445.html

USR-W630S 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1441.html

串口、網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-W630S 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

筆記本電腦 1臺

2、硬件連接

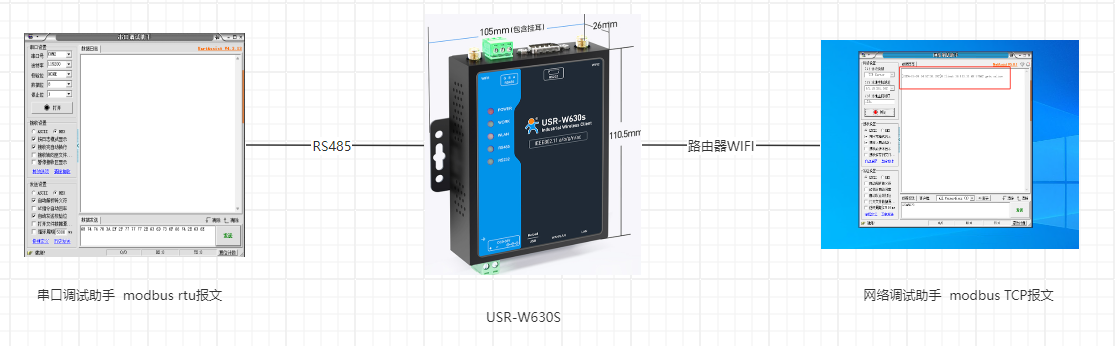

USR-W630S 的485串口接USB-RS485串口線到電腦USB口，USR-W630S連接外網路由器WIFI，然后產品接12V電源適配器上電。本例使用有人遠程桌面模擬TCP server，遠程桌面不對用戶開放，用戶可根據自己實際情況選擇服務器。

三、產品參數設置

1、遠程服務器準備

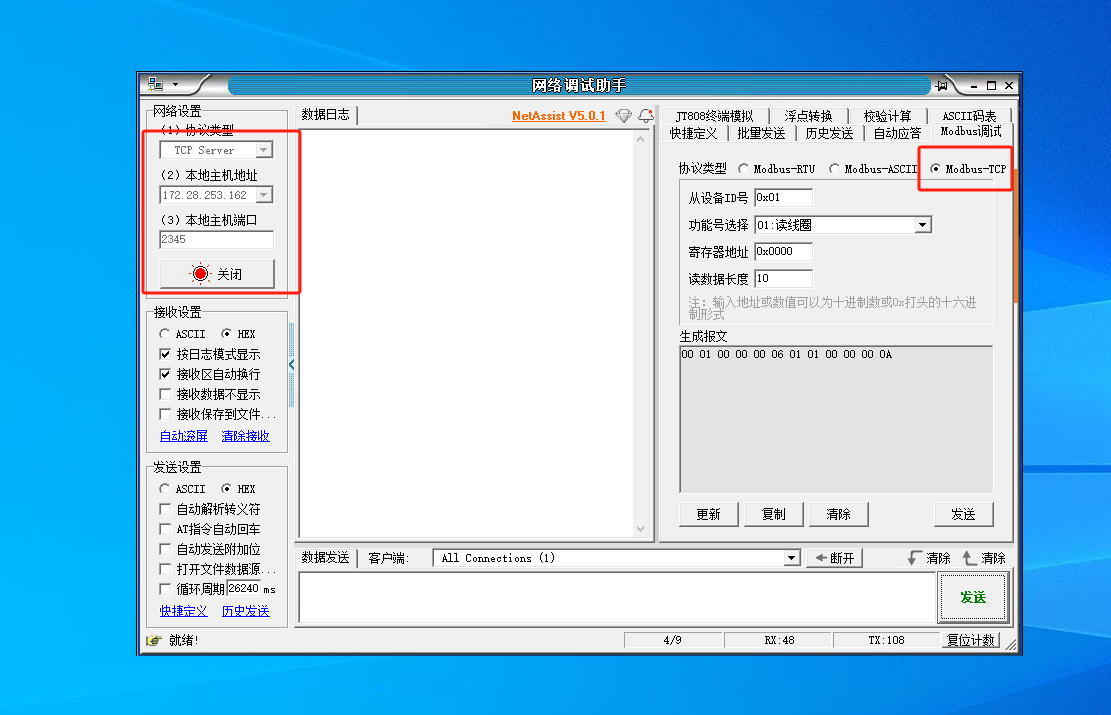

登錄有人的遠程桌面，打開一個網路調試助手模擬TCP服務器，工作模式設置為TCP SERVER 端口號設置為2345，點擊監聽。

2、USR-W630S參數設置

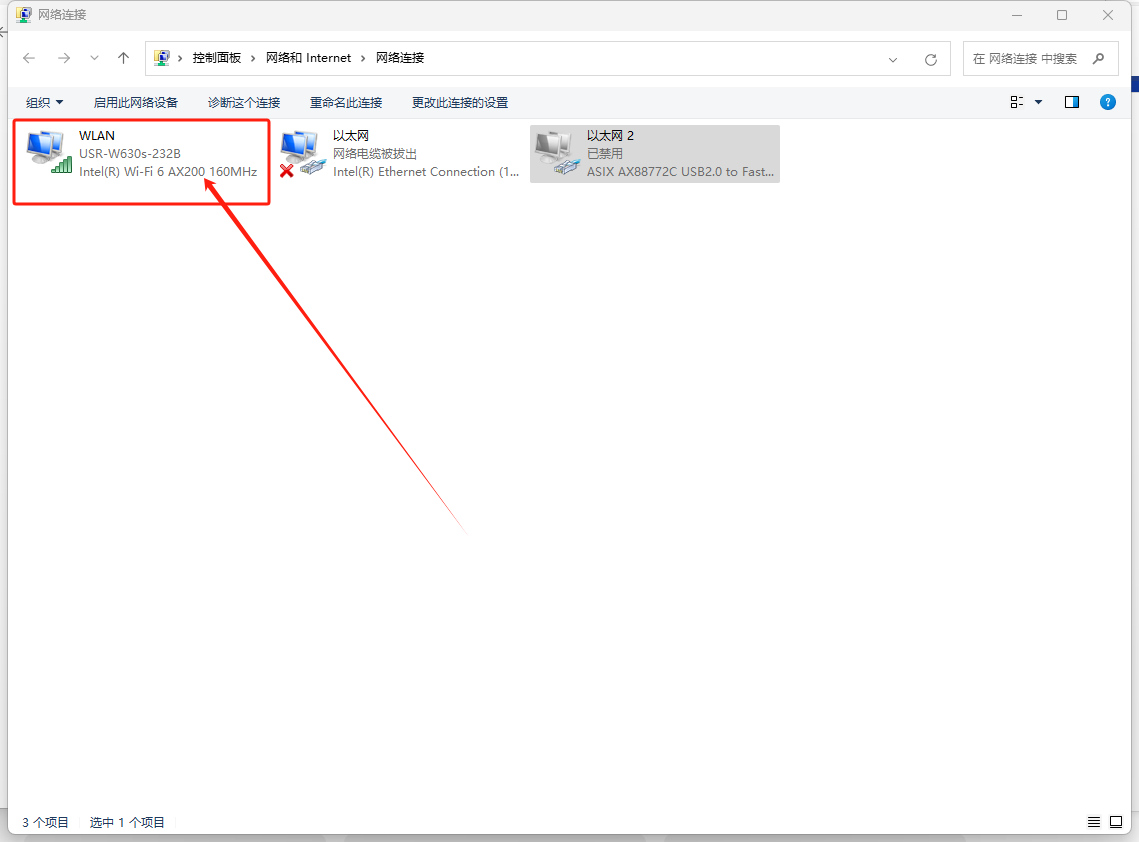

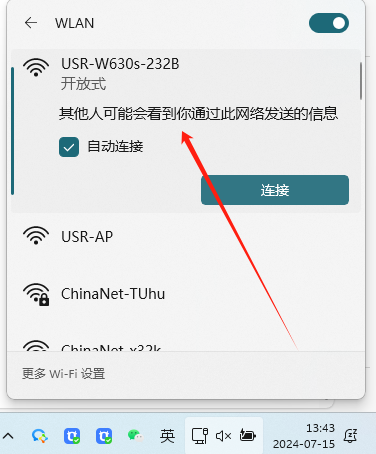

USR-W630S插上WIFI天線，接上12V電源，電腦右下角搜索USR-W630S的WIFI ，WiFi名字 USR-W630S_232B(232B 是 USR-W630S MAC 的后四 位 )，點擊鏈接WIFI。

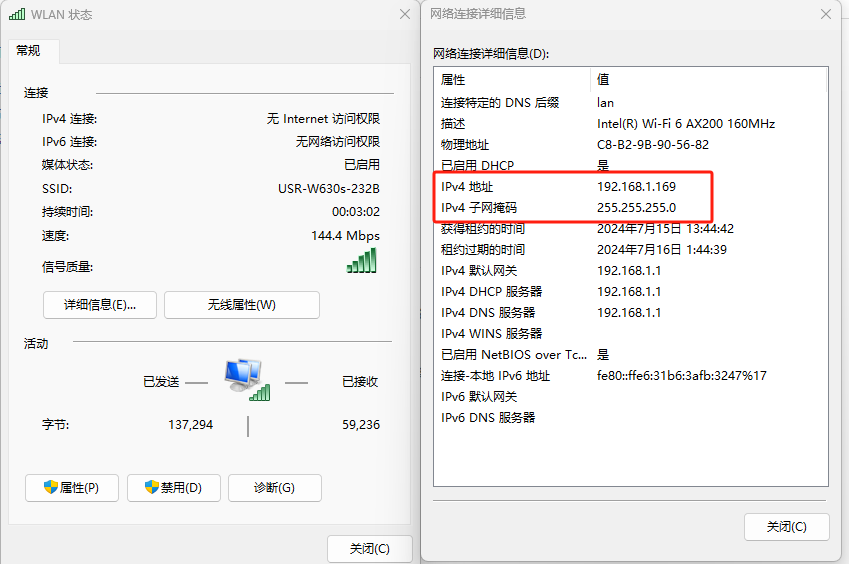

電腦關閉防火墻和殺毒軟件，禁用其他的網卡，僅保留本地WIFI 網卡。

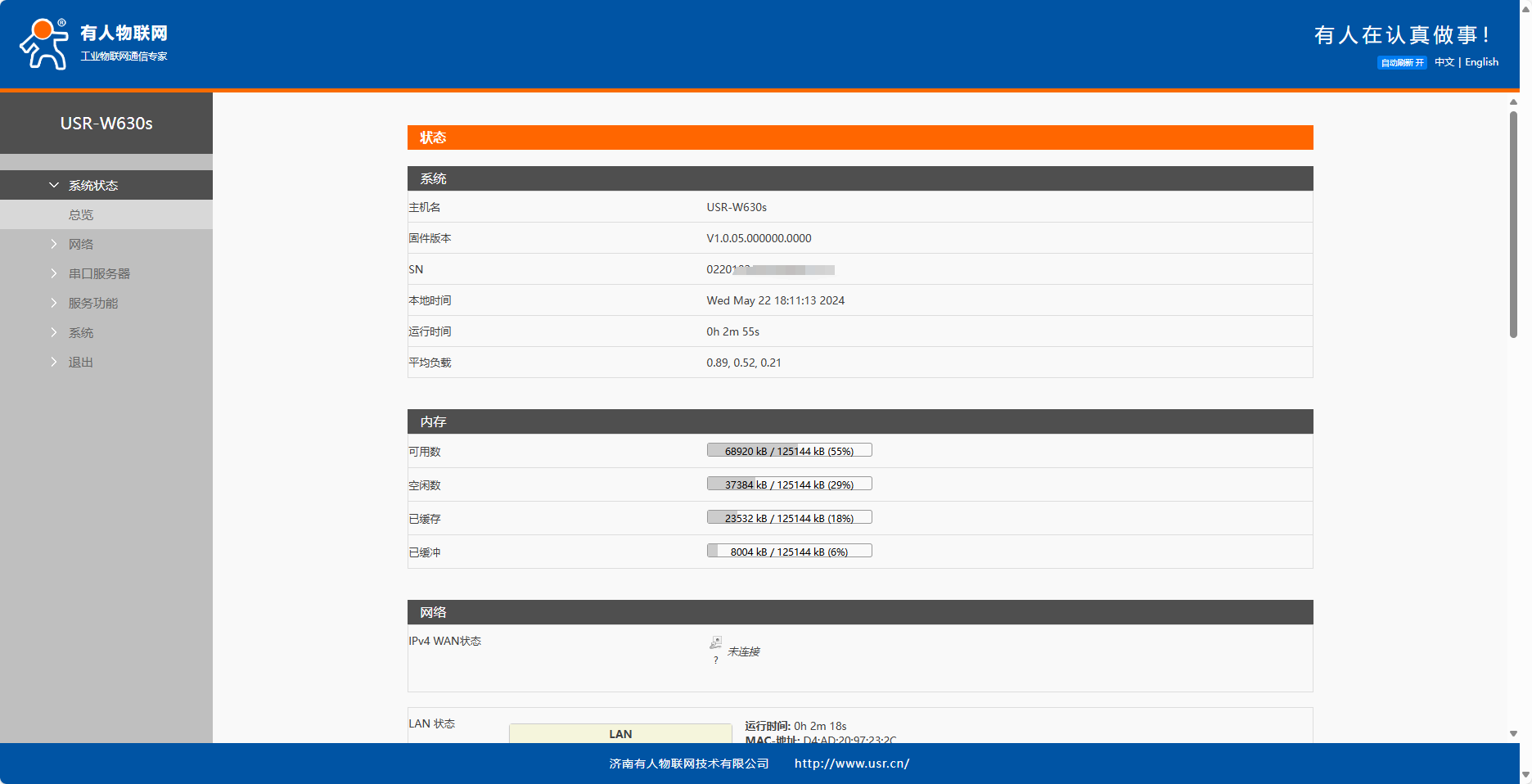

瀏覽器輸入192.168.1.1，賬號密碼輸入admin，進入U(xiǎn)SR-W630S的內置網頁。

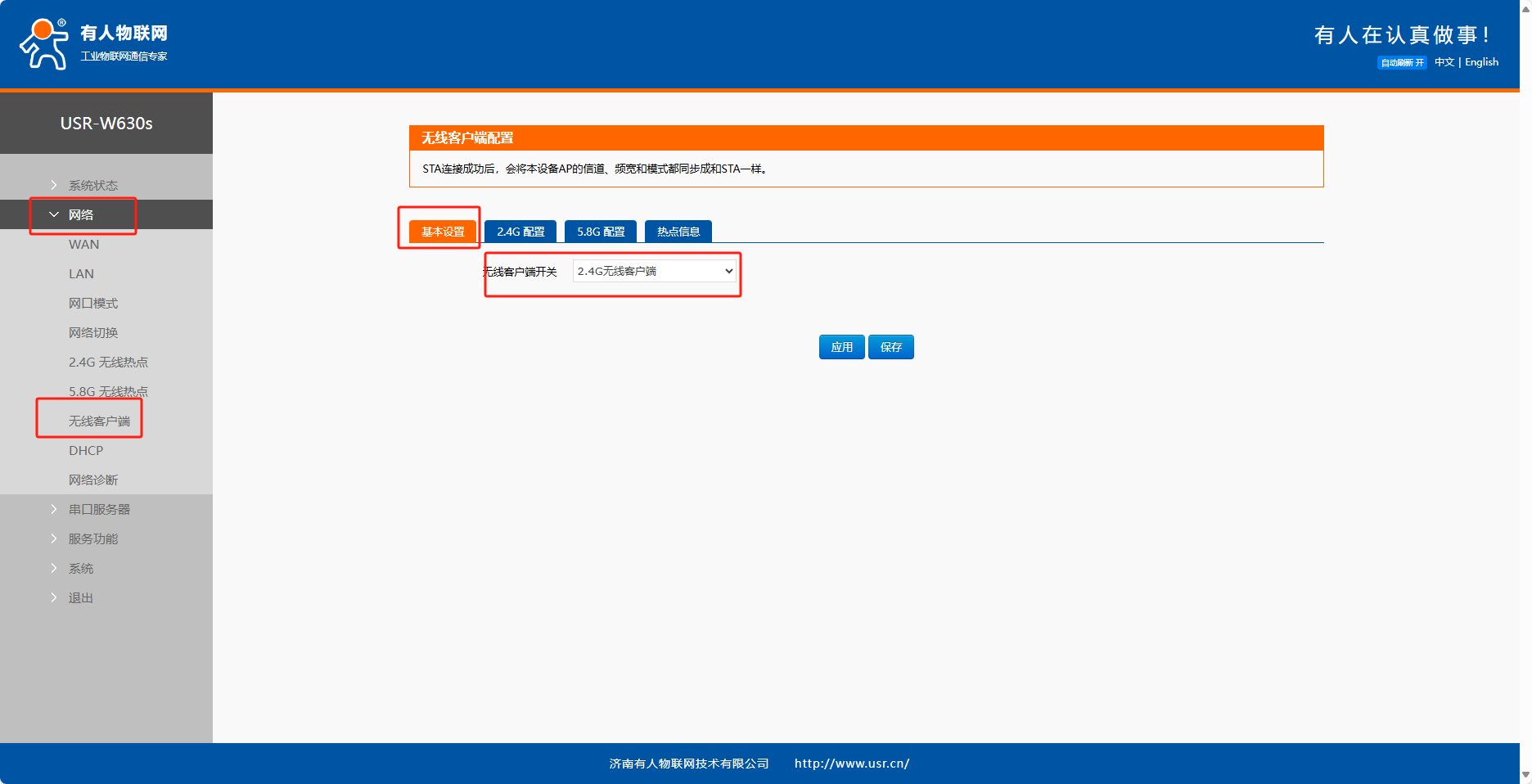

網絡---無線客戶端配置---基本設置---2.4G無線客戶端，點擊保存。

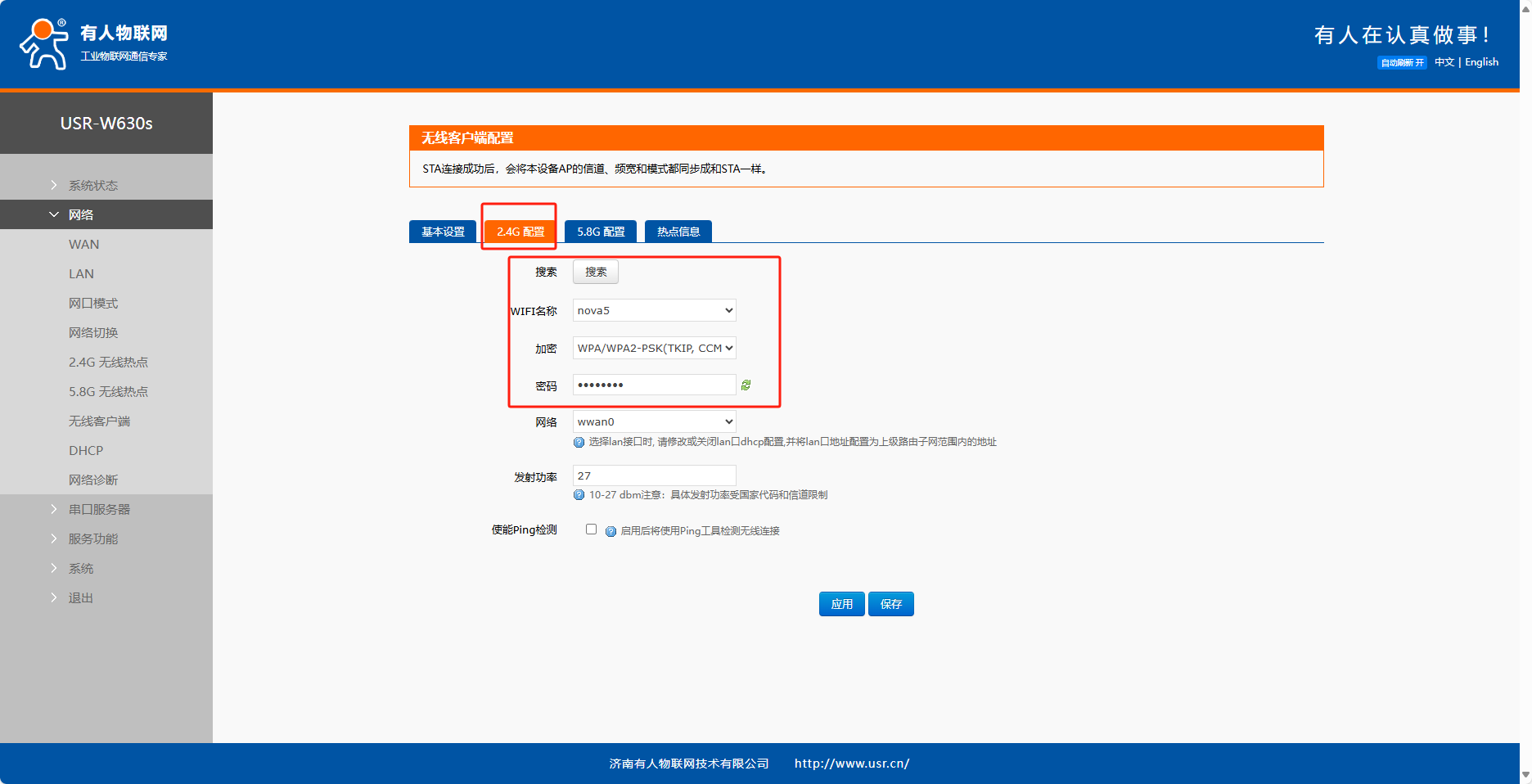

網絡---無線客戶端配置---2.4G配置，點擊搜索，下拉找到要連接的WIFI ，填入密碼，網絡選擇WANN0，點擊保存。

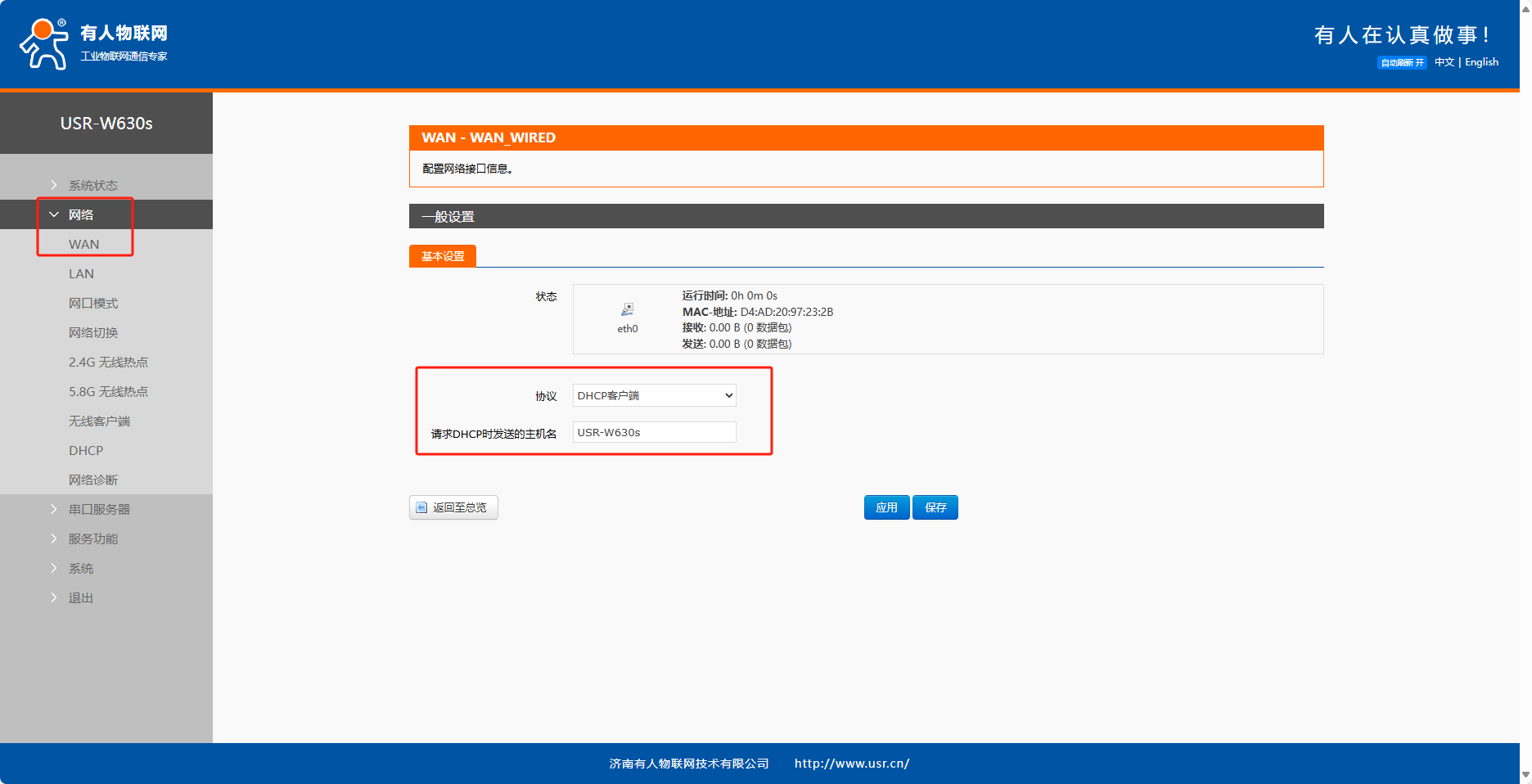

網絡---WAN，設置為DHCP客戶端，路由器動態給USR-W630S分配IP信息，用戶根據需求可以選靜態IP。

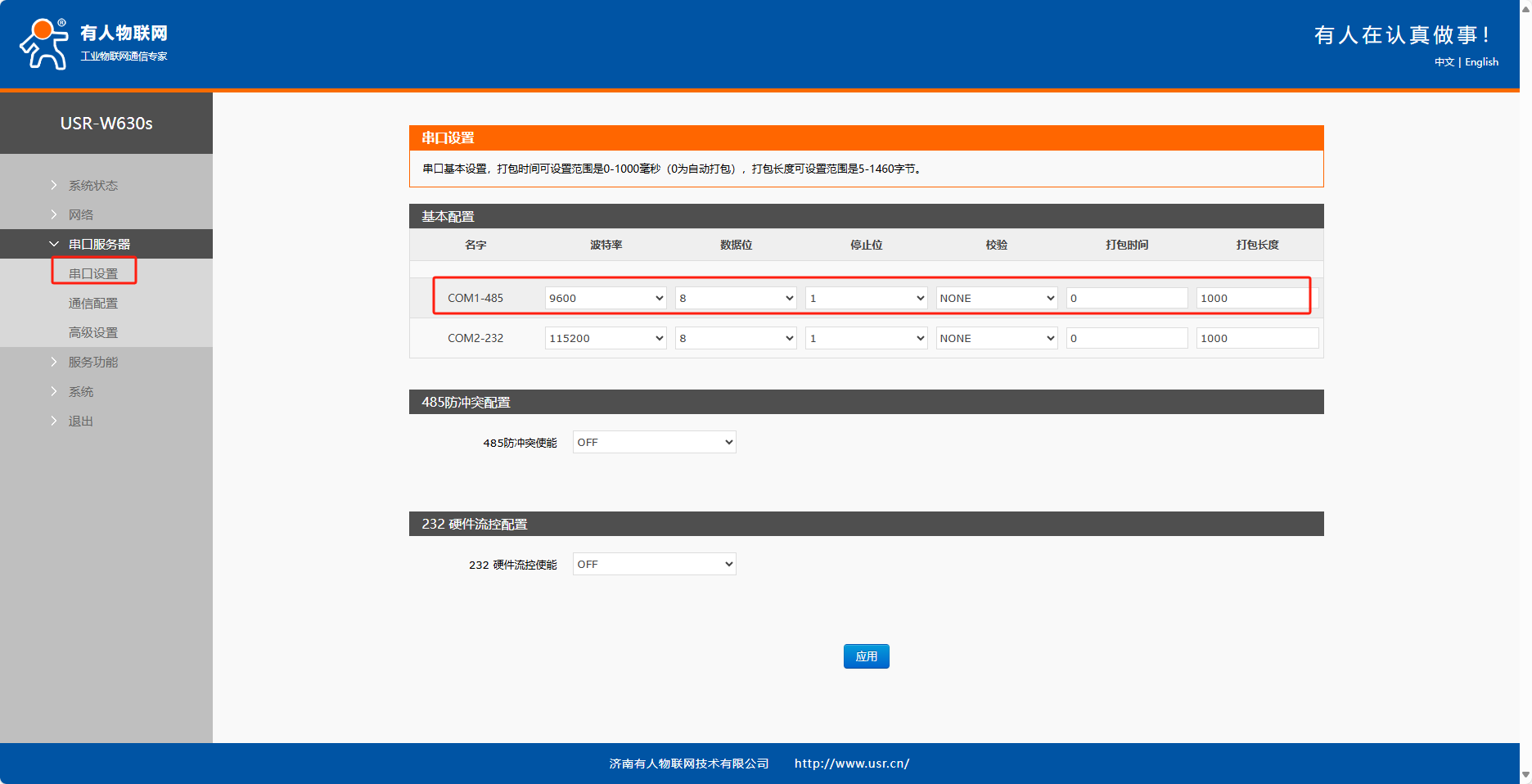

串口服務器設置---串口設置，將COM1-485的串口參數設置為9600、NONE、8、1，點擊應用

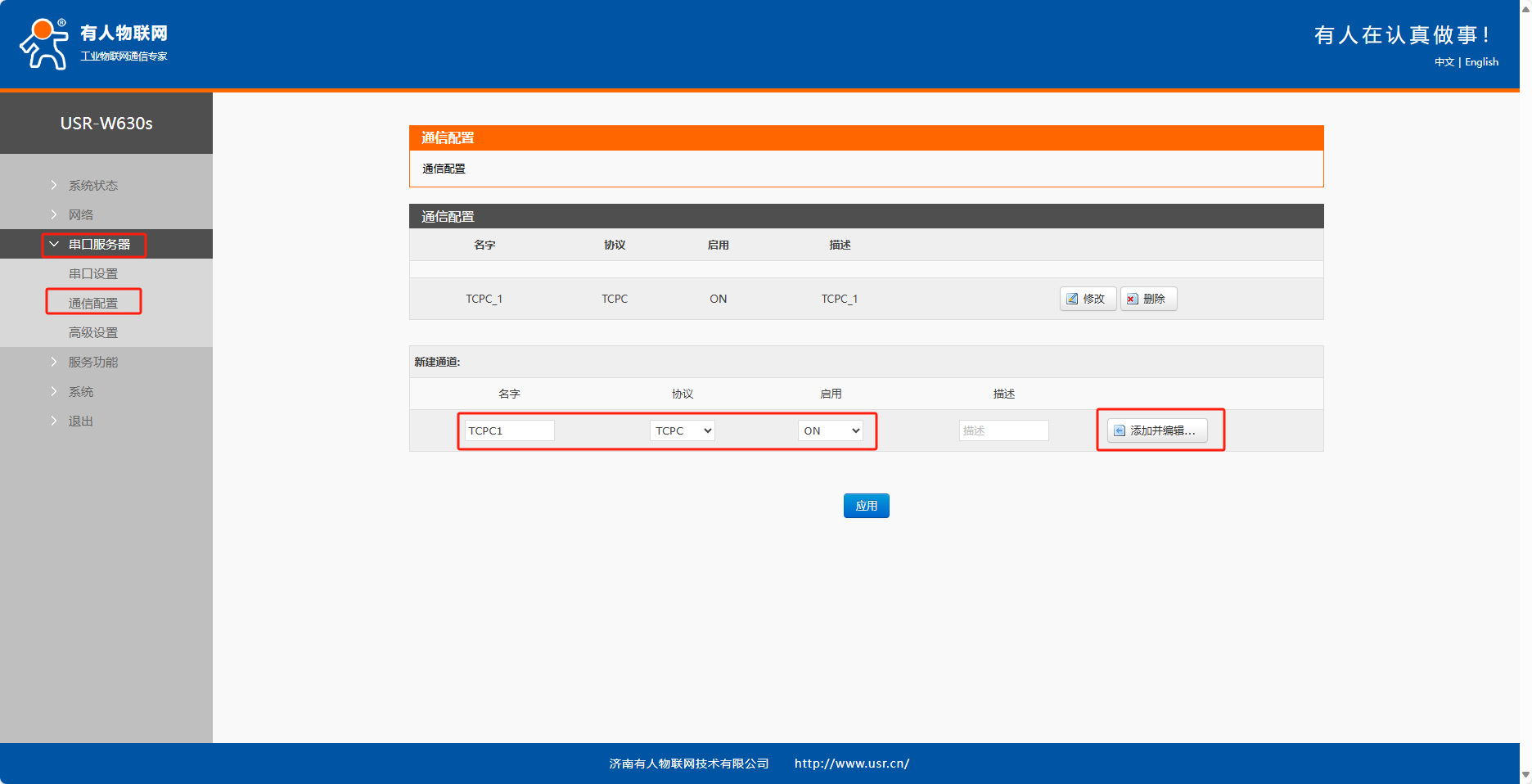

串口服務器---通信配置，命名為TCPC1，協議TCPC，啟用ON，添加并編輯參數

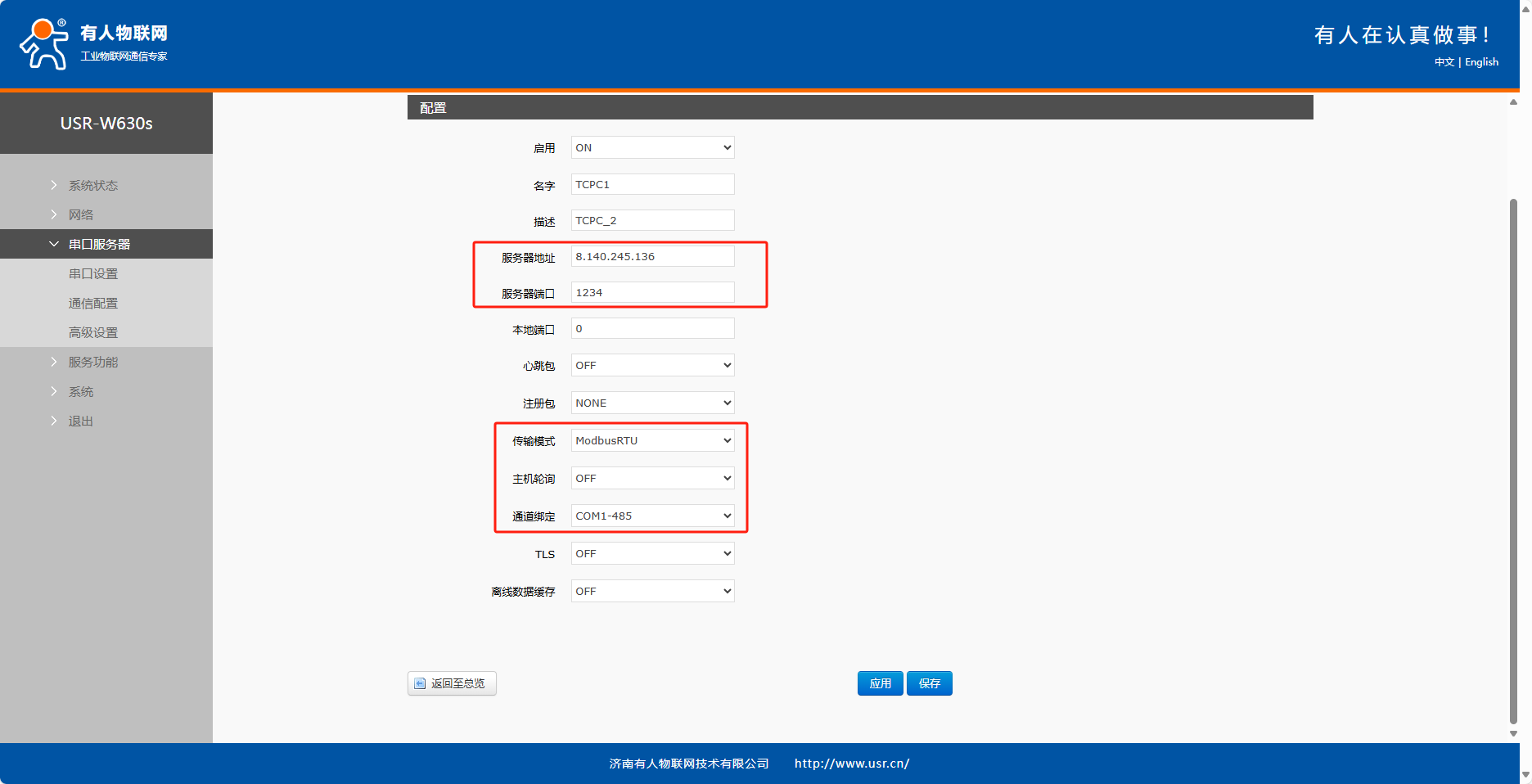

填入遠程服務器地址和端口號，傳輸模式選擇modbus rtu,關閉主機輪詢，通道綁定COM1，點擊保存。

系統---重啟

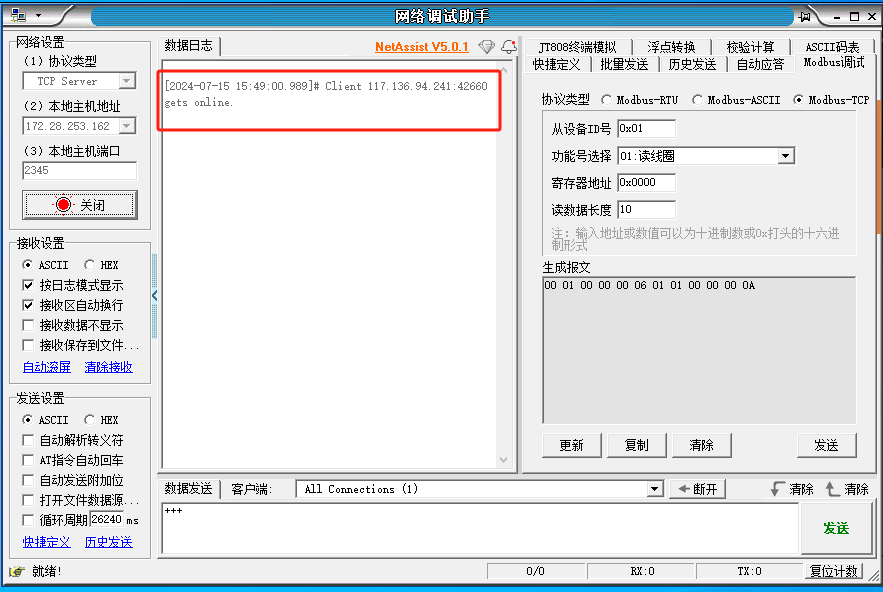

遠程服務器監聽到TCP client 設備接入。

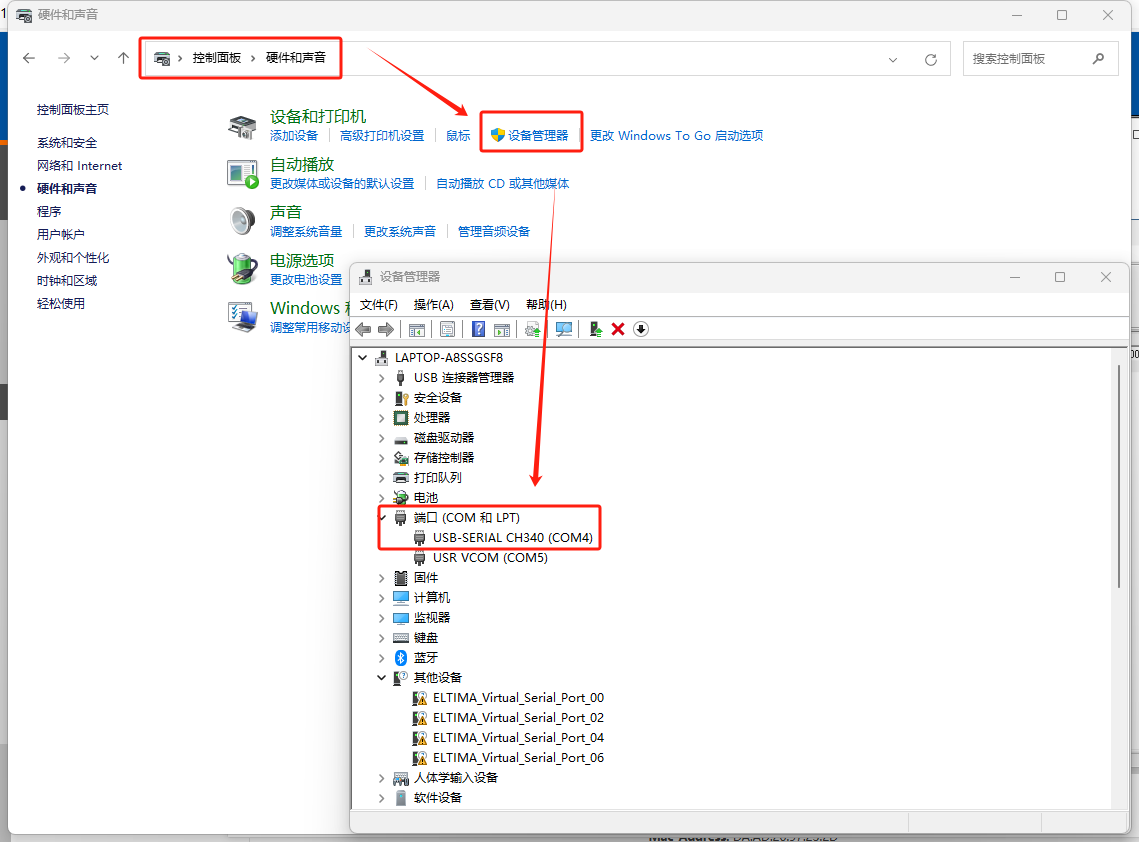

USB轉485轉換器接到USR-W630S的485串口上，本地電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器的COM口為COM4

四、功能調試

1、功能調試

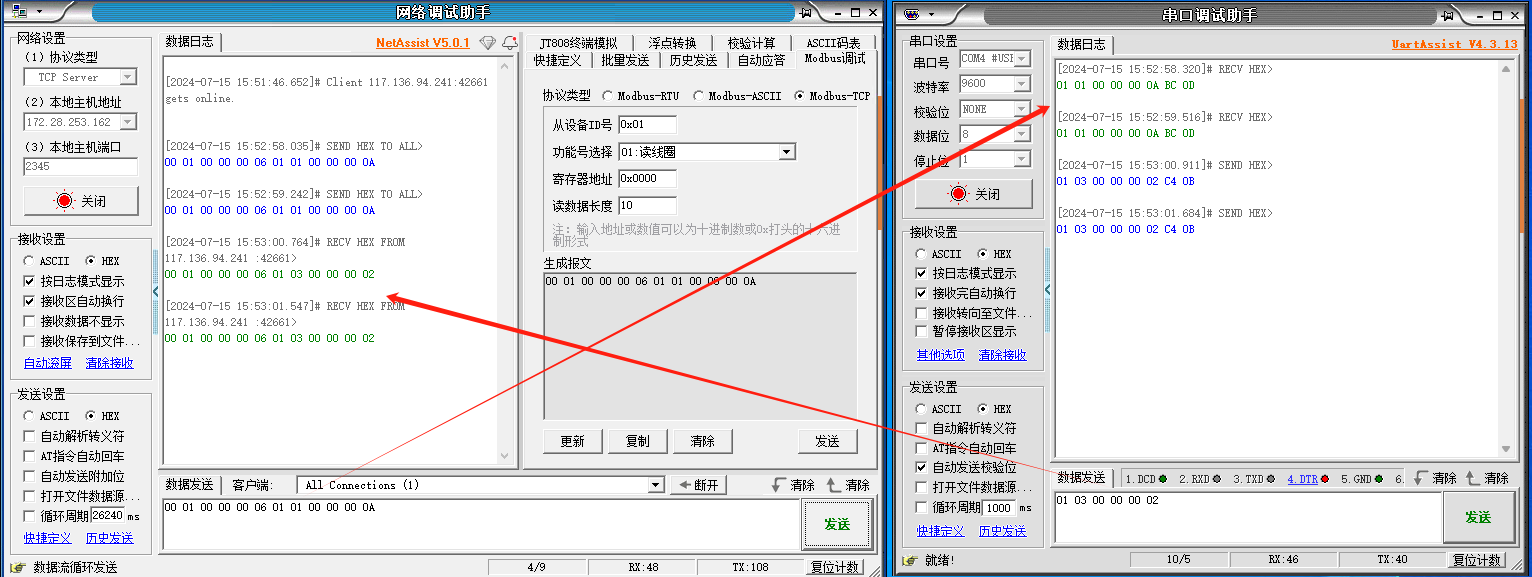

本地電腦打開一個串口調試助手引用真實串口COM4，串口參數選擇9600、NONE、8、1，串口發送modbus RTU協議，服務器端收到modbus TCP協議，服務器端發送modbus TCP協議，串口收到modbus RTU協議。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-07-15

審核人：尹叢欣 審核日期：2024-07-16

訂正版本：V1.0 訂正內容：初稿
