USR-G780s（輕邊緣）連接MQTT服務器透傳模式示例

一、資料下載

USR-G771&G780s使用說明書（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1435.html

USR-G771&G780s標準AT指令集（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1437.html

USR-CAT1 設置軟件(輕邊緣）鏈接：http://imbacareer.com.cn/Download/1438.html

網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

MQTTfx軟件可以百度自行下載

二、硬件連接

1、所需物品

USR-G780s 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G780s 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦下載并打開 USR-CAT1 設置軟件(輕邊緣），安裝MODBUS SLAVE軟件、MQTTfx軟件。

3、查看端口號

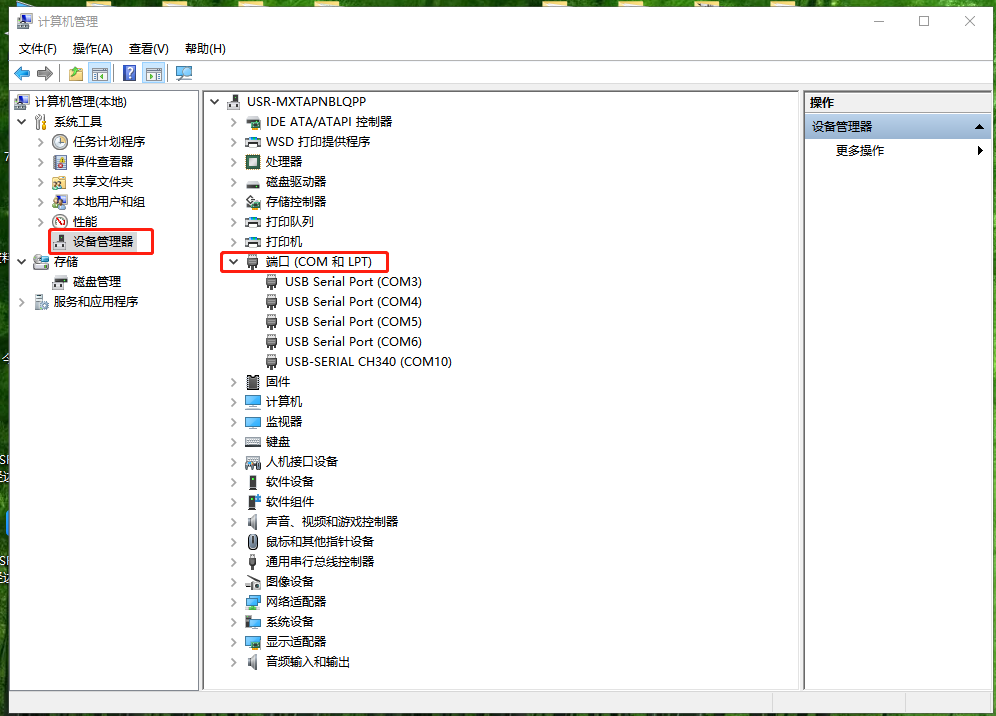

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780s的USB-RS232串口線COM口號，COM3。

三、USR-G780s參數設置

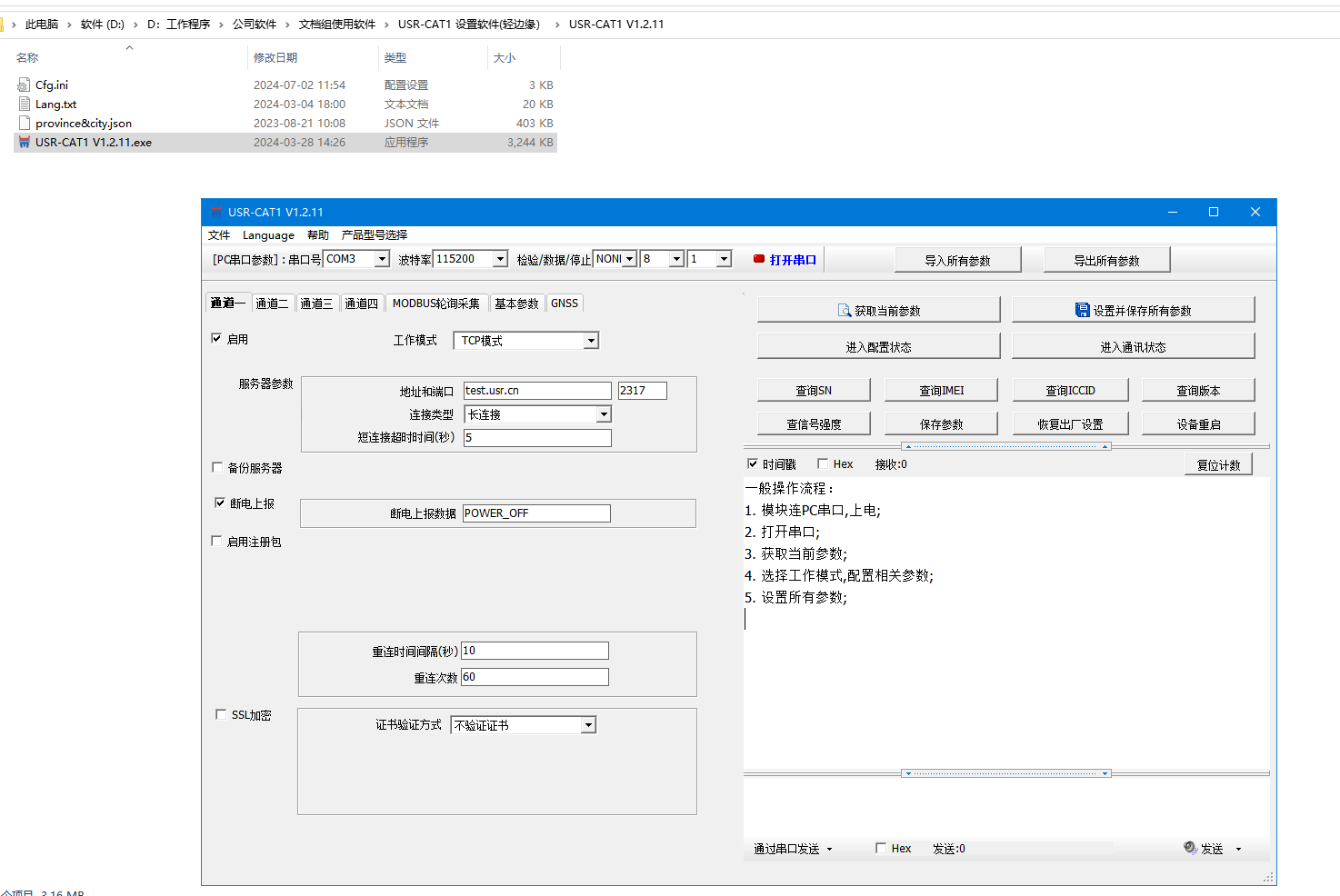

1、打開USR-G780s的設置軟件

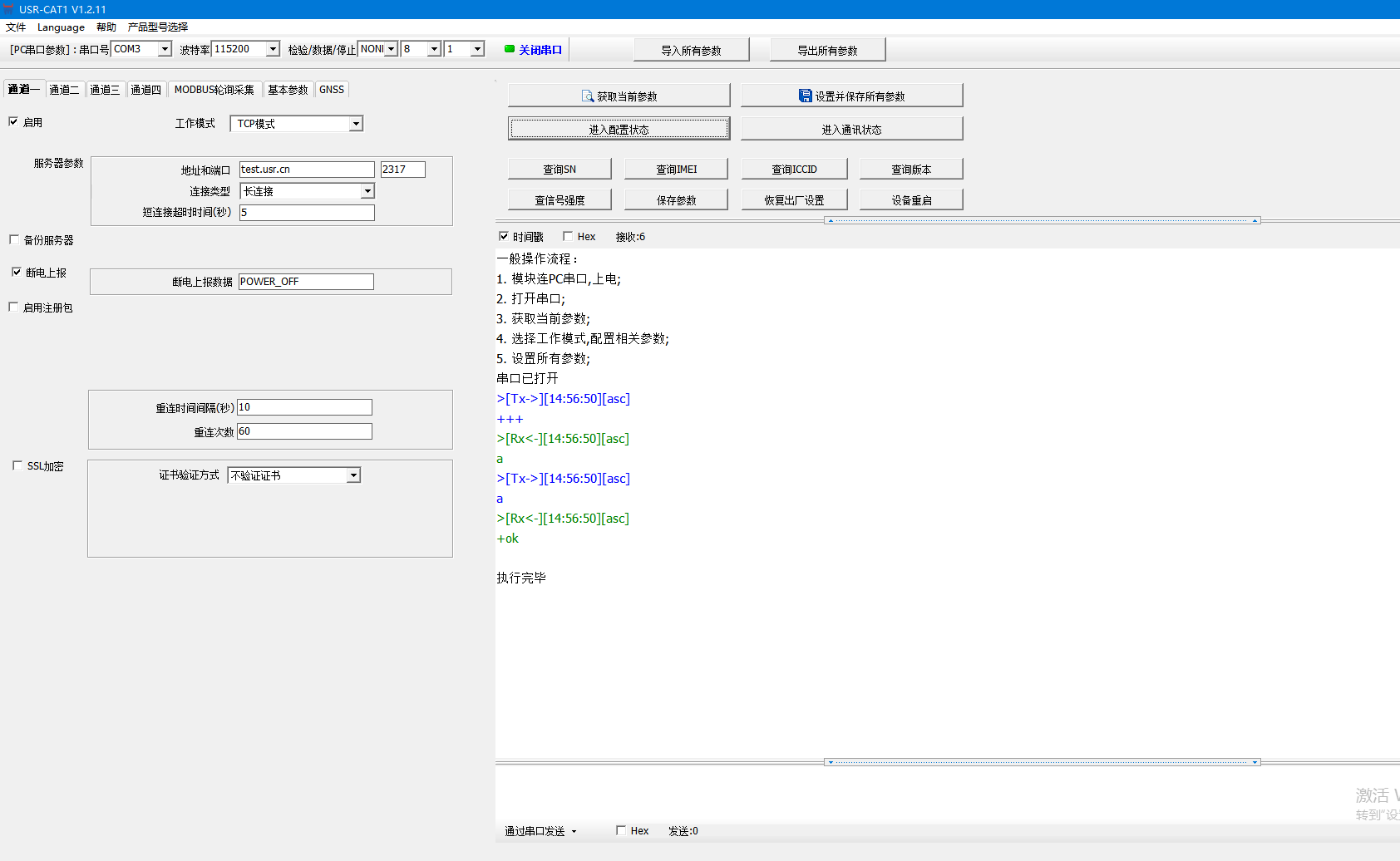

2、點擊進入配置狀態

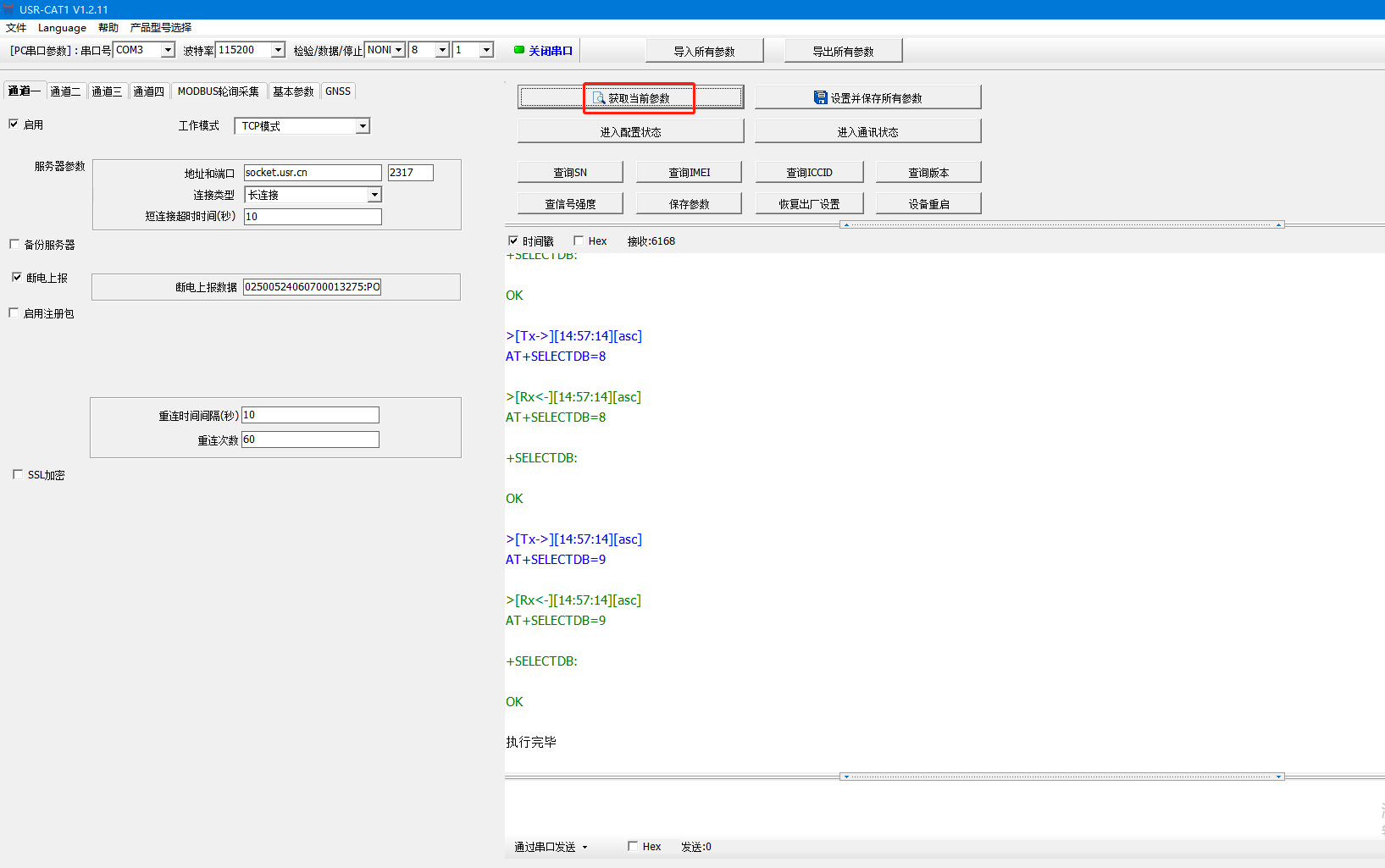

3、點擊獲取當前參數，查詢固件版本號

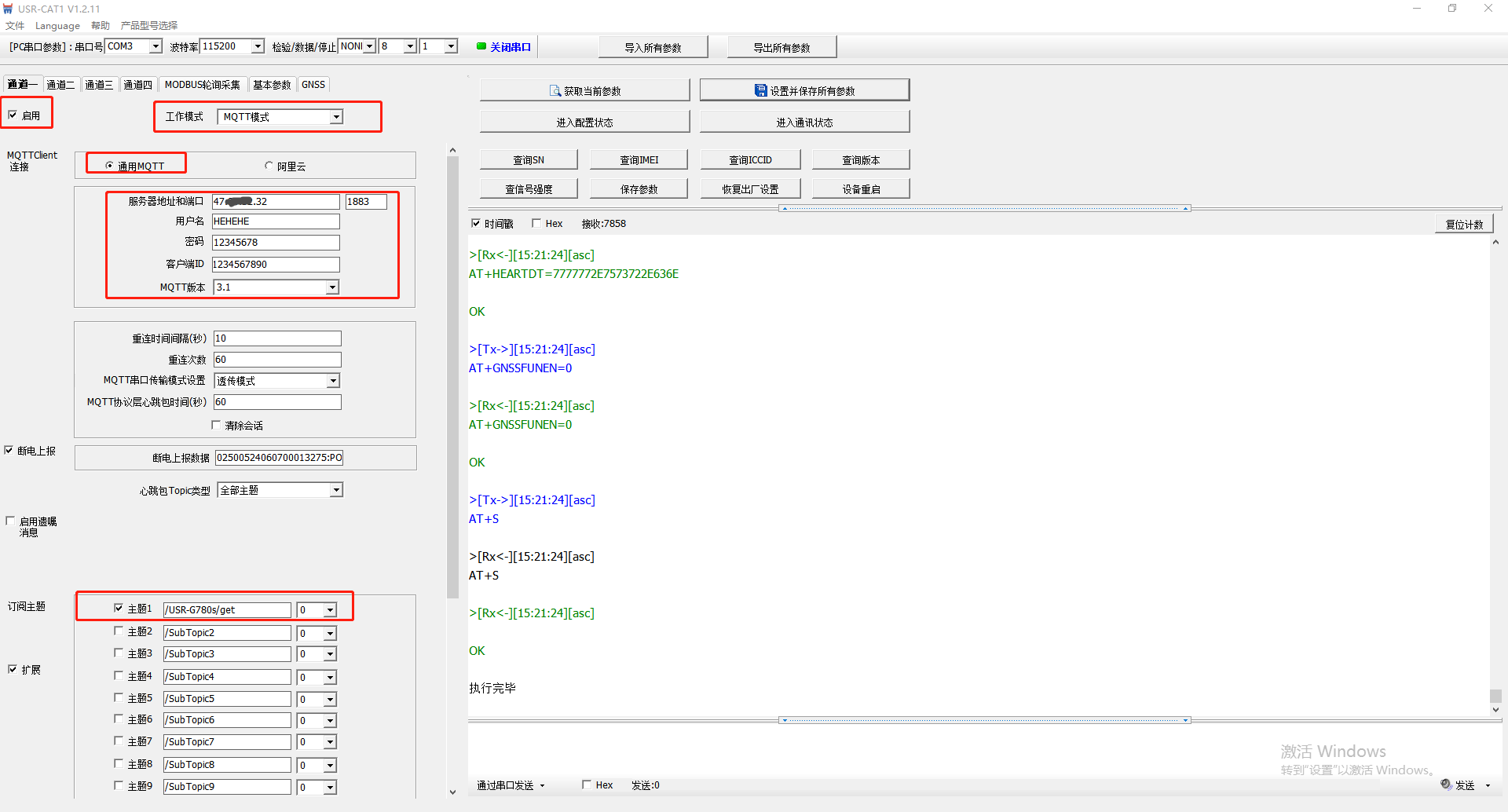

4、配置通道一參數

通道一：

工作模式：MQTT模式

MQTTClient連接：勾選通用MQTT

服務器地址和端口：填寫要連接的MQTT服務器地址和端口

用戶名和密碼：填寫要連接的MQTT服務器的用戶名和密碼

客戶端ID：設置不要和MQTTfx及其他MQTT客戶端一樣。這里自定義寫了1234567890。

MQTT串口傳輸模式設置：透傳模式

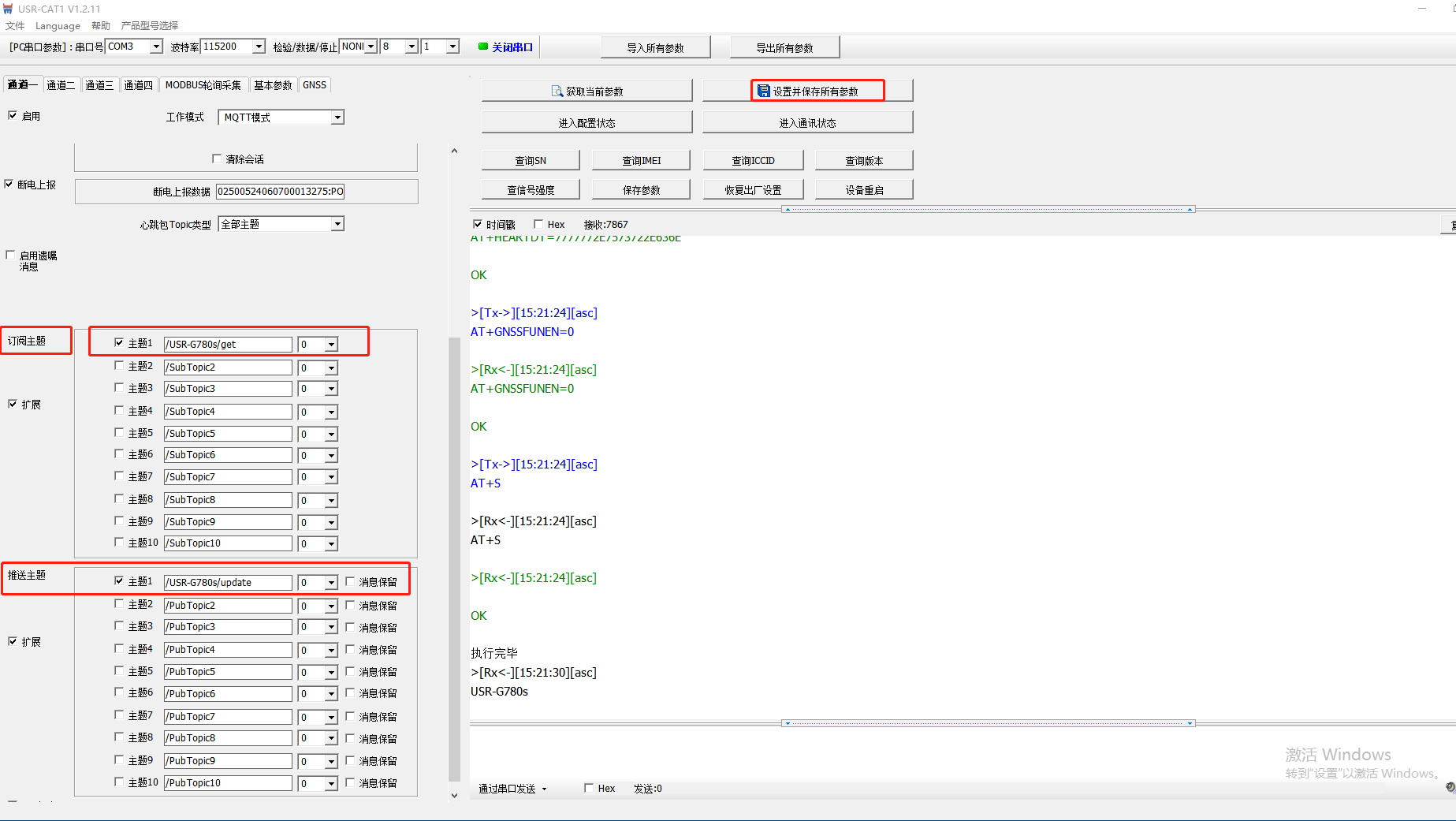

訂閱主題：

勾選主題1，設置/USR-G780s/get

推送主題：

勾選主題1，設置/USR-G780s/update

點擊設置并保存所有參數

四、MQTTfx參數設置

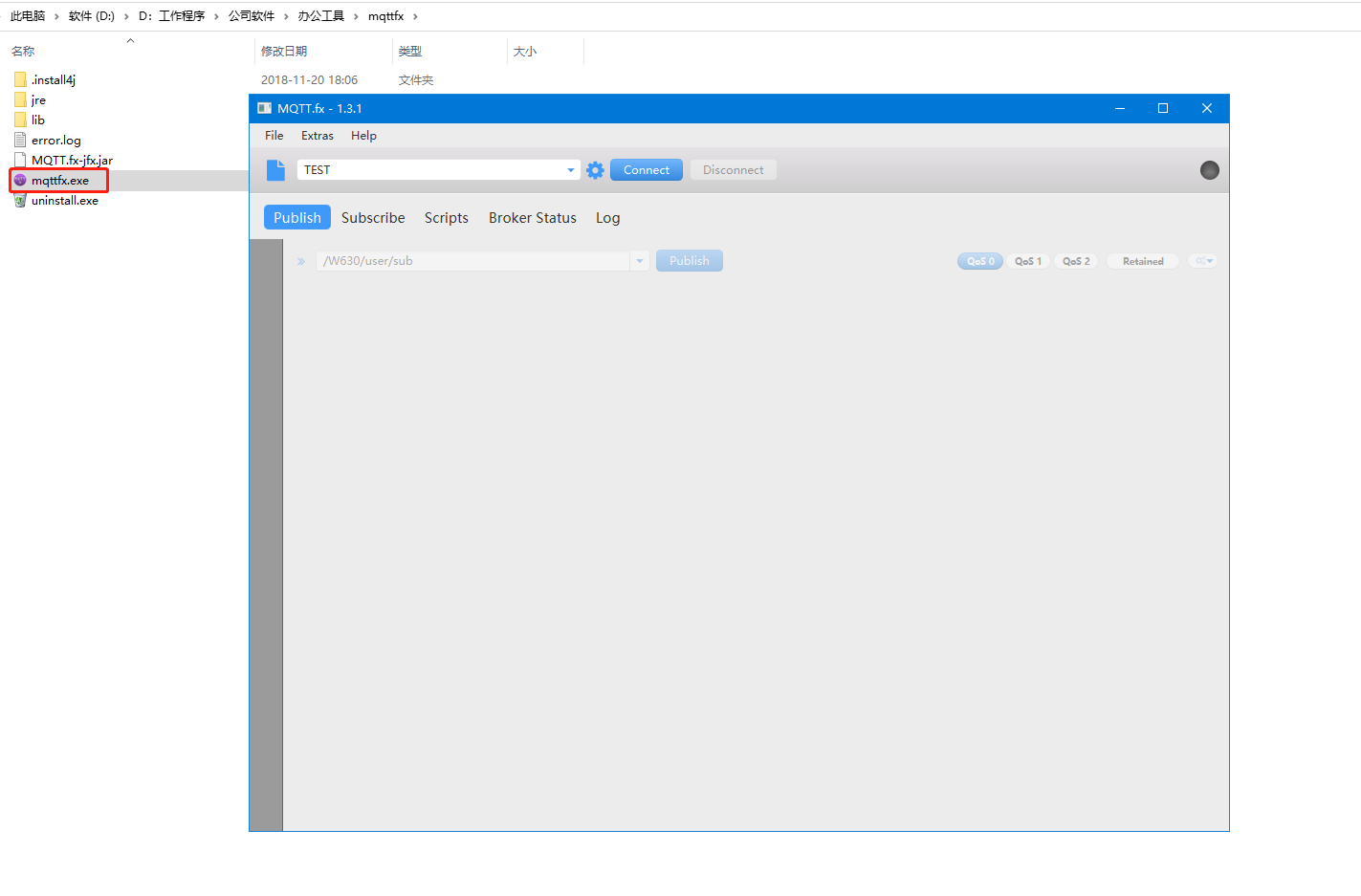

1、打開MQTTfx軟件

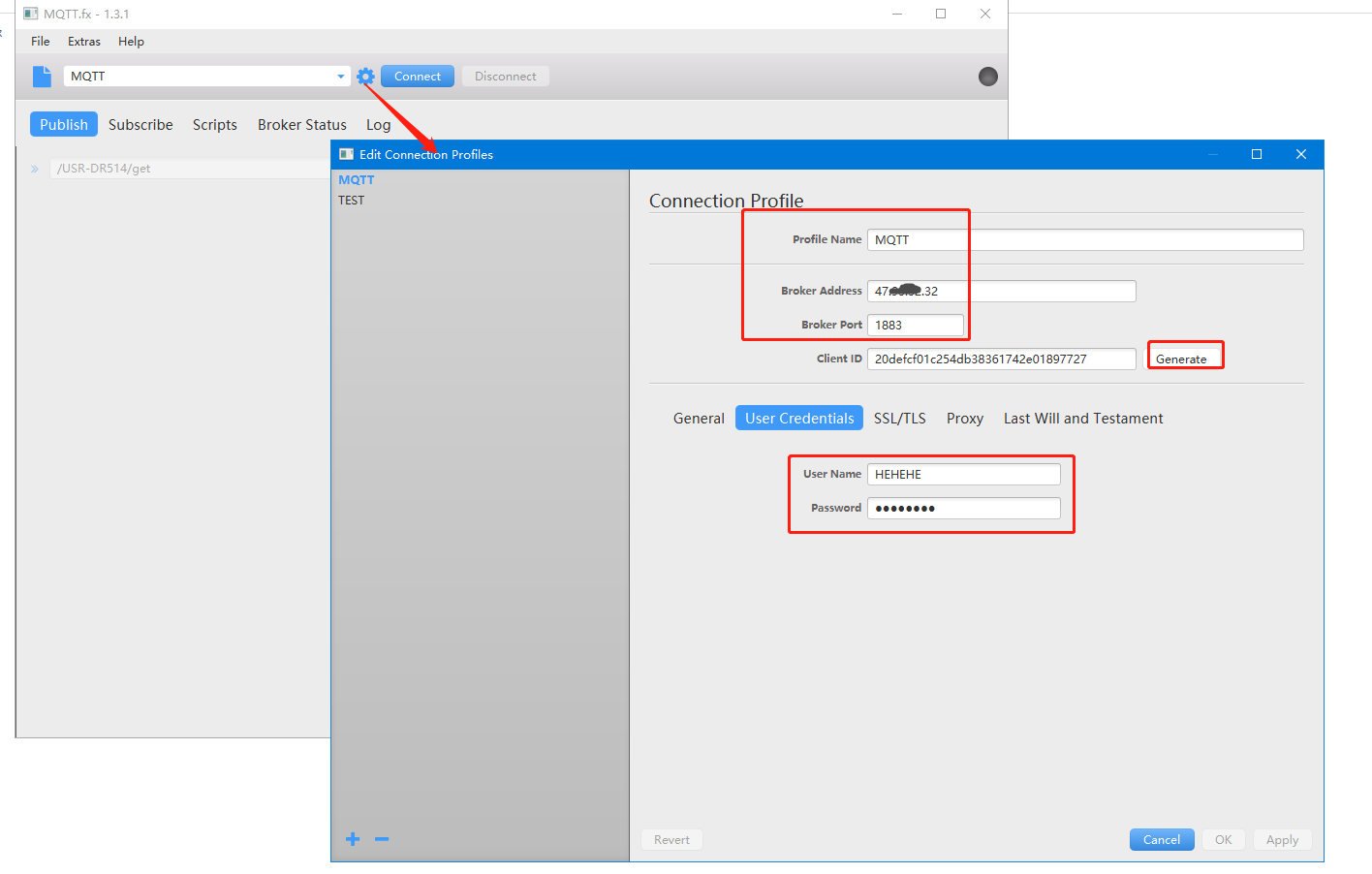

2、建一個新的配置文件做另一個MQTT客戶端

（1）配置文件名自定義用MQTT

（2）服務器地址填和USR-G780s連接的同一個MQTT服務器地址

（3）端口填MQTT服務器端口1883

（4）Client ID（客戶端ID）可以點擊后面的Generate自動創建，注意和USR-G780s的客戶端ID不要一樣，如果相同會沖突。

（5）點擊User Credentials，User NAME輸入MQTT服務器的用戶名，Password輸入MQTT服務器的密碼。

（6）所有參數設置完成之后，點擊Apply應用。

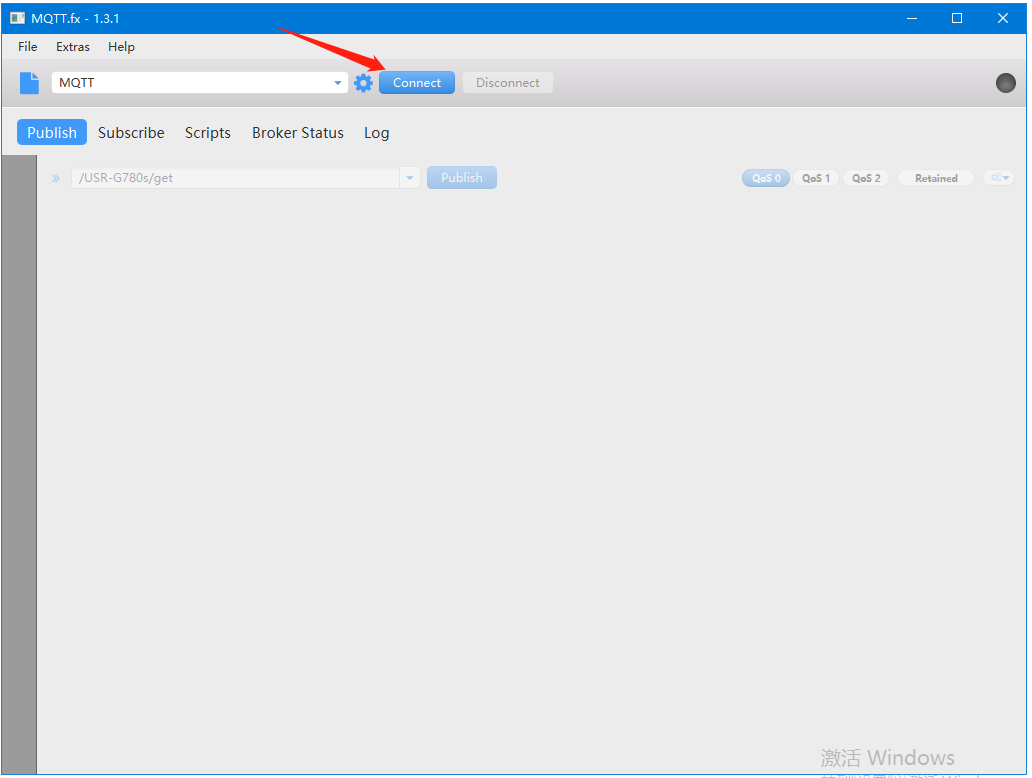

3、MQTT.fx軟件選擇新建的客戶端MQTT，點擊Connect連接

五、分發模式測試

電腦下載并打開USR-TCP232-TEST串口助手，打開USR-G780s接的USB串口線COM口，COM3。

1、USR-G780s主題1訂閱

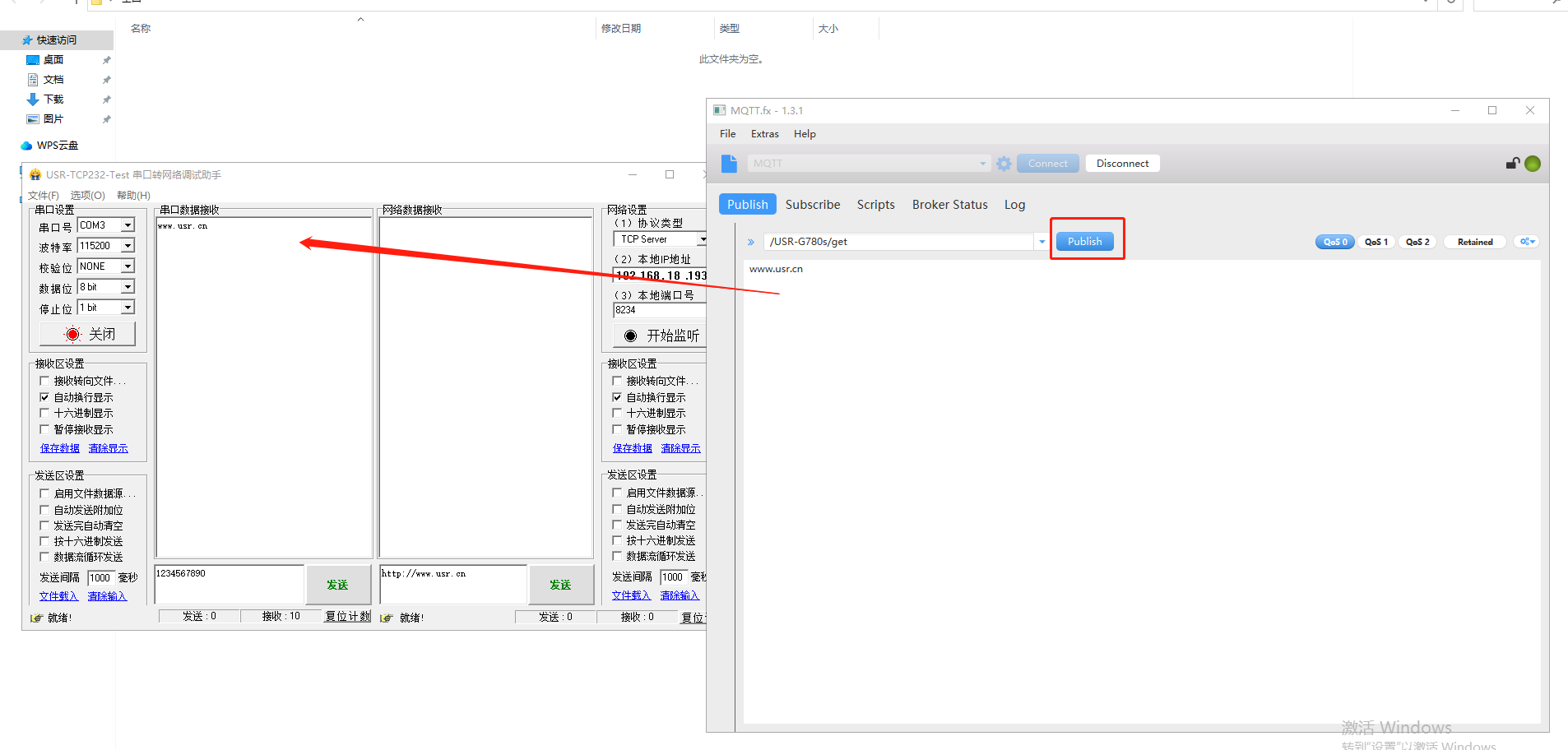

MQTT.fx軟件點擊Publish，輸入/USR-G780s/get，在下面的發送框輸入數據imbacareer.com.cn，點擊Publish發送給USR-G780s串口，串口助手接收數據imbacareer.com.cn。

2、USR-G780s主題1推送

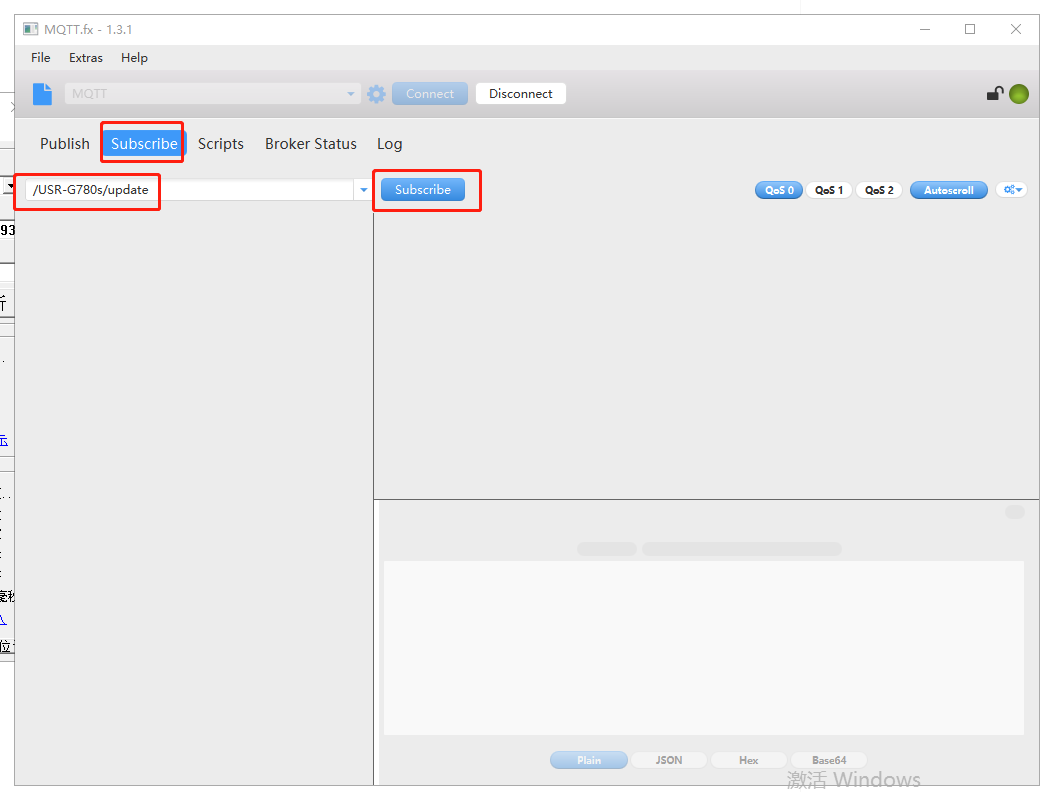

MQTT.fx軟件點擊Subscribe，輸入/USR-G780s/update，點擊后面的Subscribe。

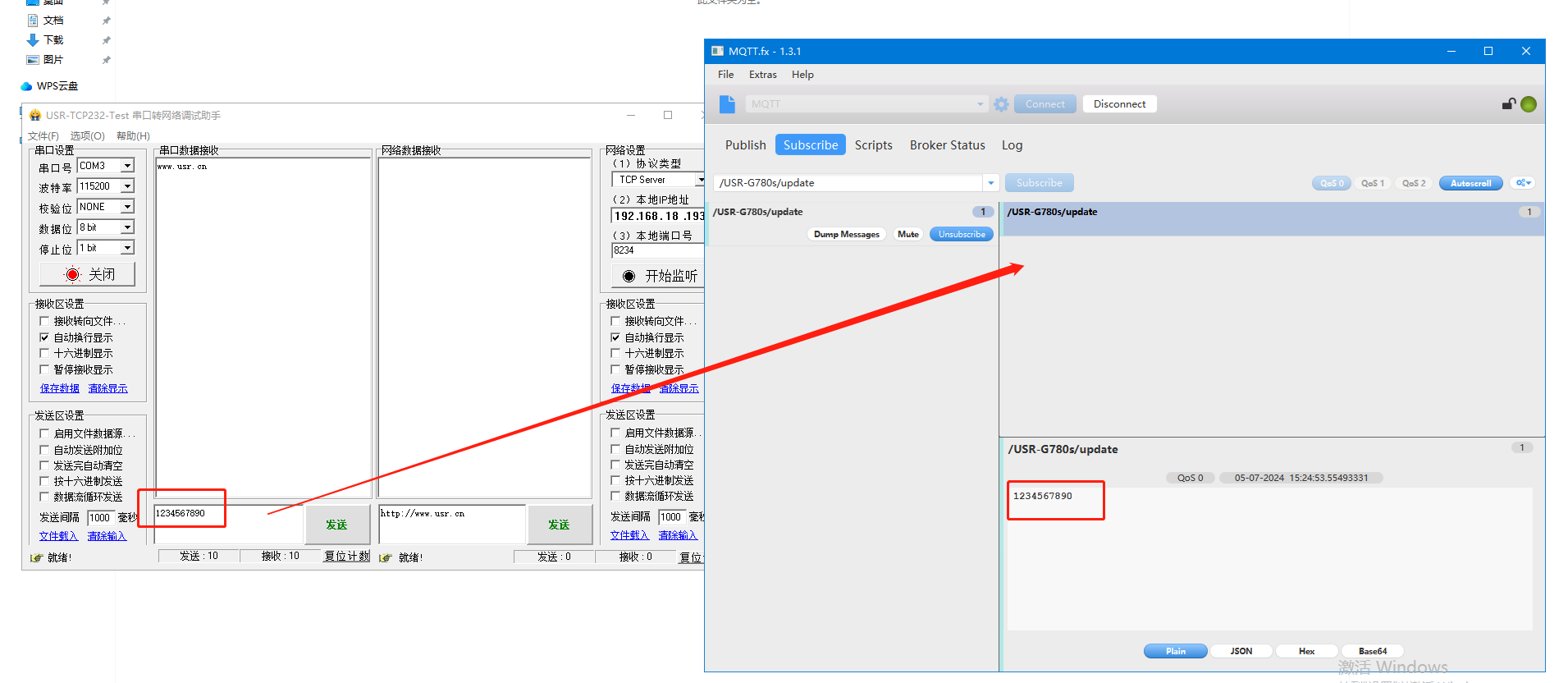

串口助手發送框輸入數據1234567890，發送給MQTT.fx軟件，點擊MQTT.fx軟件的每一條/USR-G780s/update，可以看到接收的數據1234567890。

編寫人：金志方 編寫日期：2024-07-05

審核人：金志方 審核日期：2024-07-05

訂正版本：V1.0 訂正內容：初稿
