USR-G780s 連接獨立服務器三種定位數據示例

備注：定位數據支持三種類型，原始數據的“GGA”以及“RMC”，經過處理的“有人modbus定位型”，可以按照實際需要調整。上報內容舉例：

（1）RMC類型 $GNRMC,025322.000,A,3107.53626,N,12121.50788,E,0.00,0.00,230821,,,A*7C

（2）GGA類型 $GNGGA,025519.000,3107.53869,N,12121.51101,E,1,24,0.7,43.5,M,0.0,M,,*4A

（3）有人modbus定位型（需十六進制顯示接收）

01 46 00 00 00 11 22 00 19 00 01 BF 56 F9 D2 56 F0 40 5E 0A B3 01 9B 20 2E 40 3F 01 CC 00 00 18 71 01 A7 E9 23 61 23 0E 78 99 C9

具體測試方法參考下面的步驟。

一、資料下載

USR-G780s 說明書：http://imbacareer.com.cn/Download/1187.html

USR-G780s規格書：http://imbacareer.com.cn/Download/1270.html

USR-G780s 設置軟件：http://imbacareer.com.cn/Download/1269.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-G780s 產品 1臺

12V電源適配器 1個

USB-RS232或USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G780s 的232串口接USB-RS232串口線到電腦USB口，接好4G天線，然后產品接12V電源適配器上電。

3、查看端口號

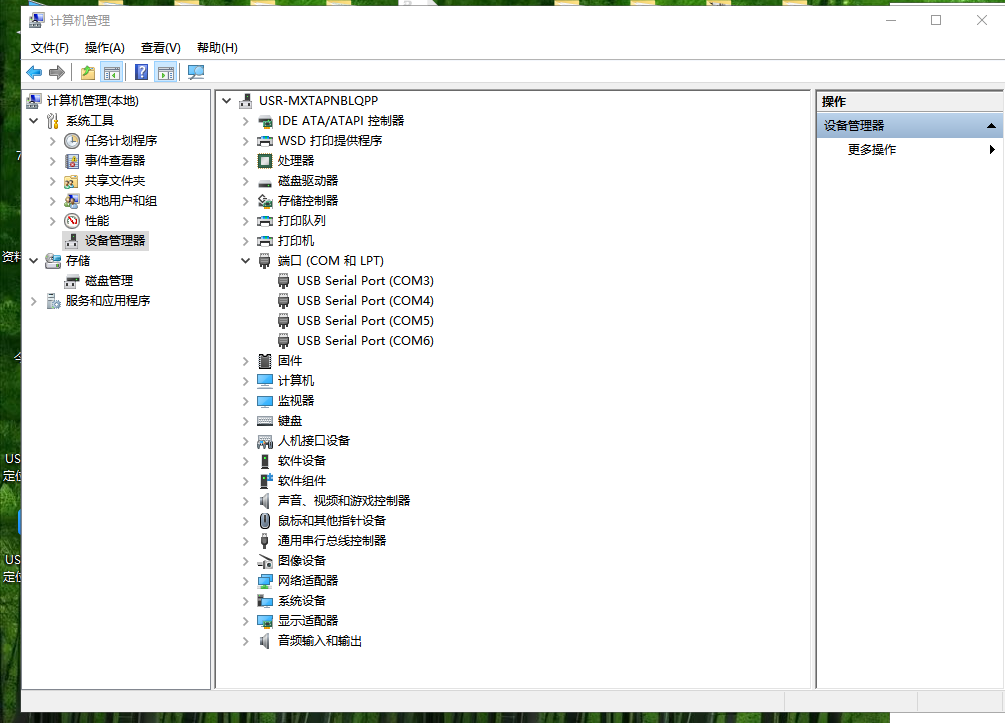

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780s的USB-RS232串口線COM口號，COM3。

三、USR-G780s設置軟件步驟

1、打開USR-G780s設置軟件

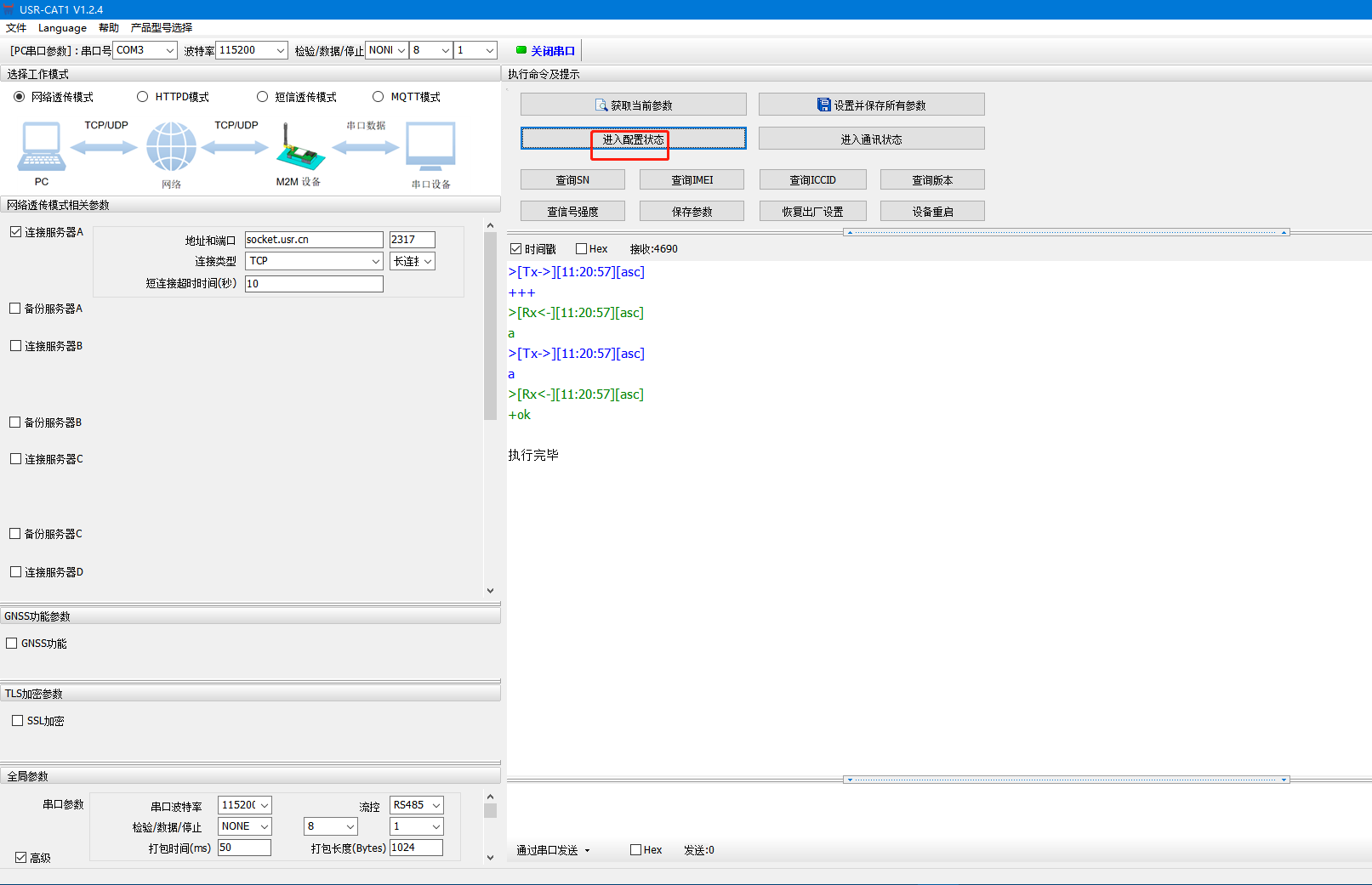

2、打開串口，點擊進入配置狀態

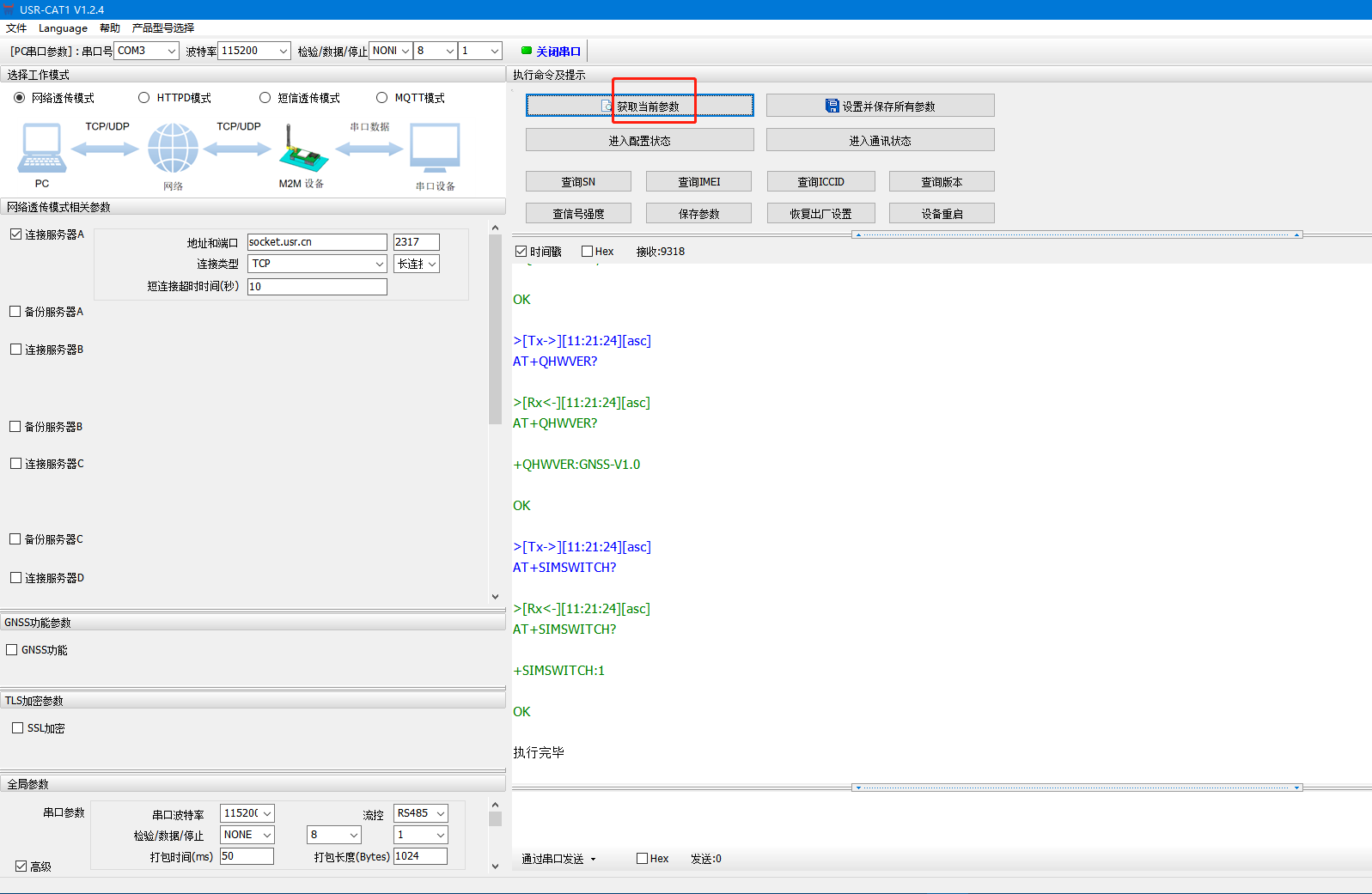

3、點擊獲取當前參數

四、三種類型定位數據

1、定位心跳包類型：NMEA RMC

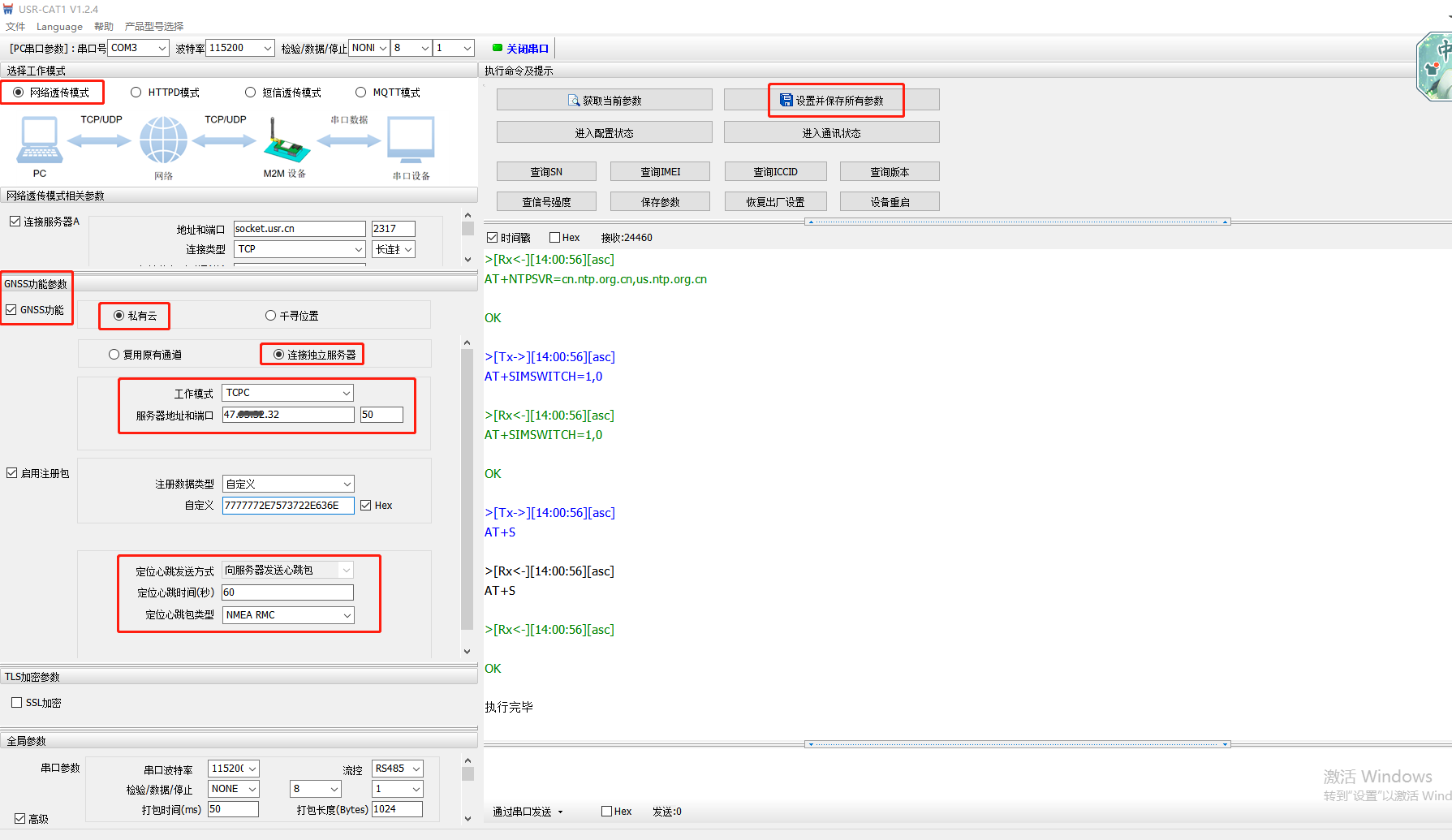

（1）USR-G780s設置軟件參數設置

GNSS功能參數，勾選GNSS功能，選中私有云，選中連接獨立服務器。

工作模式TCPC，服務器地址和端口填要連接的遠程服務地址和端口。

定位心跳包發送方式：向服務器發送心跳包

定位心跳時間：60秒

定位心跳包類型：NMEA RMC

最后點擊設置并保存所有參數。

（2）遠程服務器，打開網絡助手，協議類型TCP server，端口50，點擊連接。

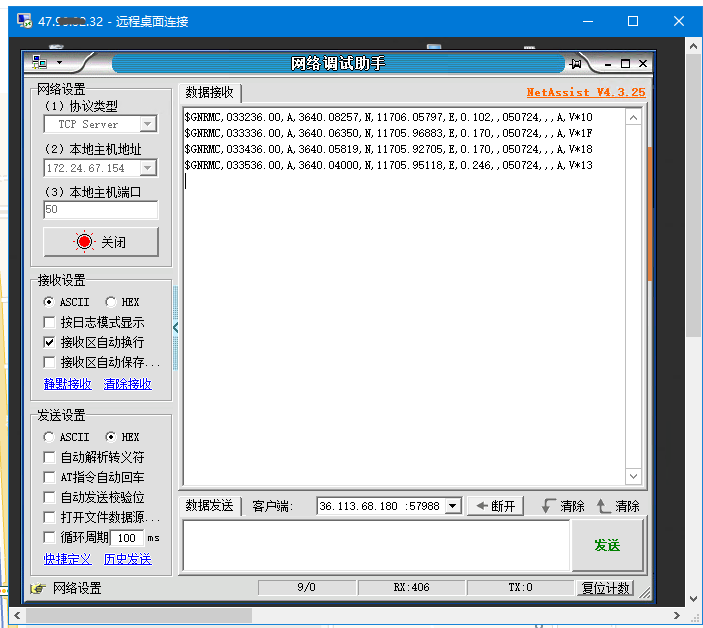

網絡助手上報NMEA RMC類型的定位數據到遠程服務器。

2、定位心跳包類型：NMEA GGA

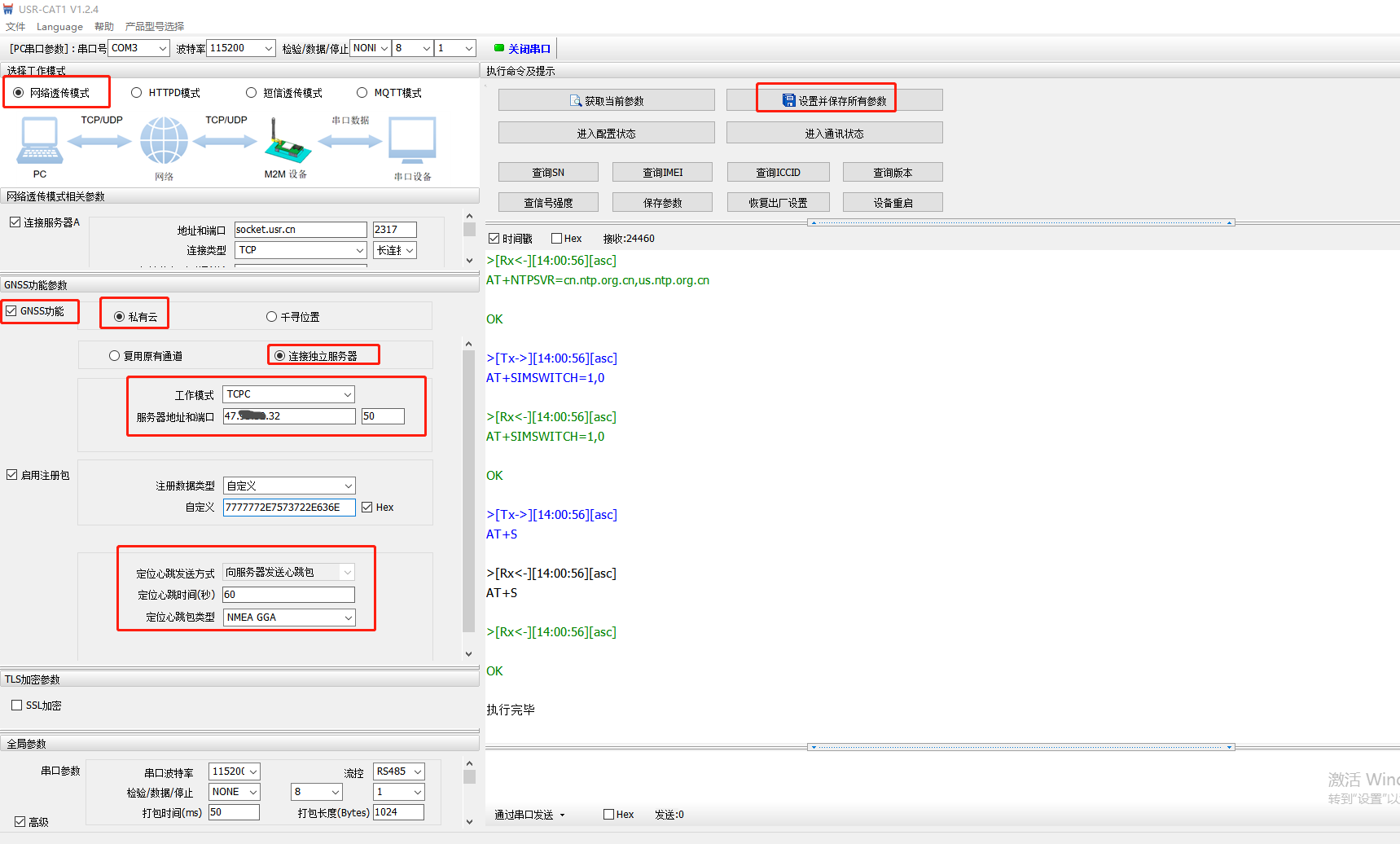

（1）USR-G780s設置軟件參數設置

GNSS功能參數，勾選GNSS功能，選中私有云，選中連接獨立服務器。

工作模式TCPC，服務器地址和端口填要連接的遠程服務地址和端口。

定位心跳包發送方式：向服務器發送心跳包

定位心跳時間：60秒

定位心跳包類型：NMEA GGA

最后點擊設置并保存所有參數。

（2）遠程服務器，打開網絡助手，協議類型TCP server，端口50，點擊連接。

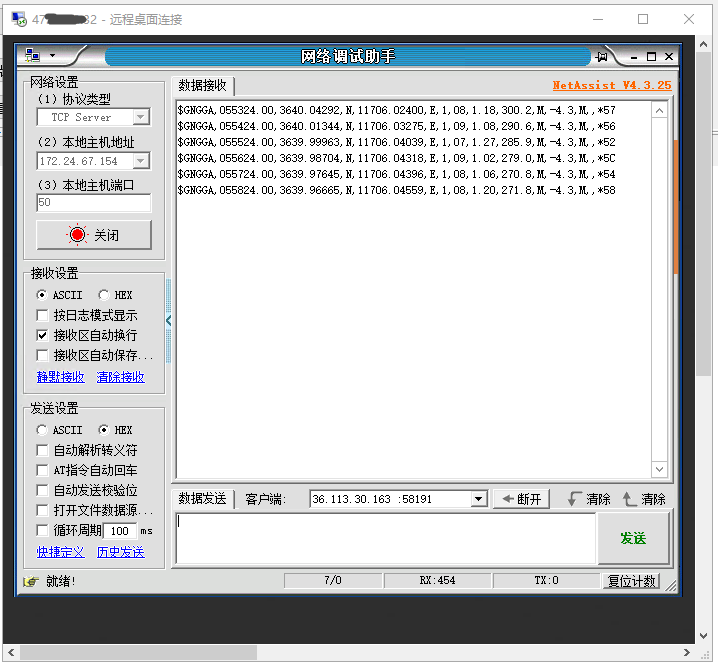

網絡助手上報NMEA GGA類型的定位數據到遠程服務器。

3、定位心跳包類型：有人modbus定位

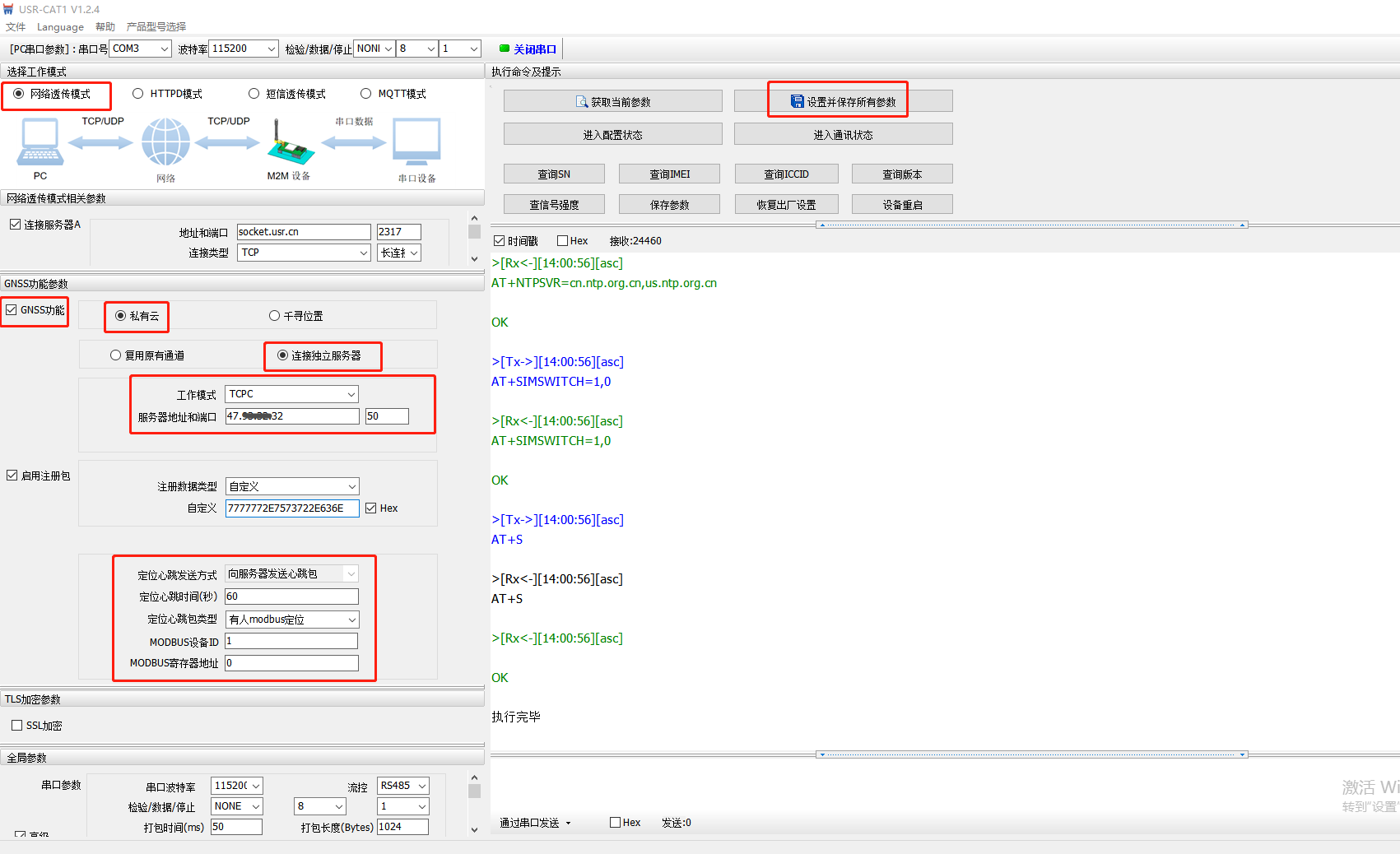

（1）USR-G780s設置軟件參數設置

GNSS功能參數，勾選GNSS功能，選中私有云，選中連接獨立服務器。

工作模式TCPC，服務器地址和端口填要連接的遠程服務地址和端口。

定位心跳包發送方式：向服務器發送心跳包

定位心跳時間：60秒

定位心跳包類型：有人modbus定位

最后點擊設置并保存所有參數。

（2）遠程服務器，打開網絡助手，協議類型TCP server，端口50，勾選HEX十六進制顯示接收，點擊連接。

網絡助手上報有人modbus定位類型的定位數據到遠程服務器。

編寫人：金志方 編寫日期：2024-07-05

審核人：金志方 審核日期：2024-07-05

訂正版本：V1.0 訂正內容：初稿
