USR-G771（輕邊緣）連接MQTT服務器分發模式示例

一、資料下載

USR-G771&G780s使用說明書（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1435.html

USR-G771&G780s標準AT指令集（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1437.html

USR-CAT1 設置軟件(輕邊緣）鏈接：http://imbacareer.com.cn/Download/1438.html

網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

MQTTfx軟件可以百度自行下載

二、硬件連接

1、所需物品

USR-G771 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G771 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦下載并打開 USR-CAT1 設置軟件(輕邊緣），安裝MODBUS SLAVE軟件、MQTTfx軟件。

3、查看端口號

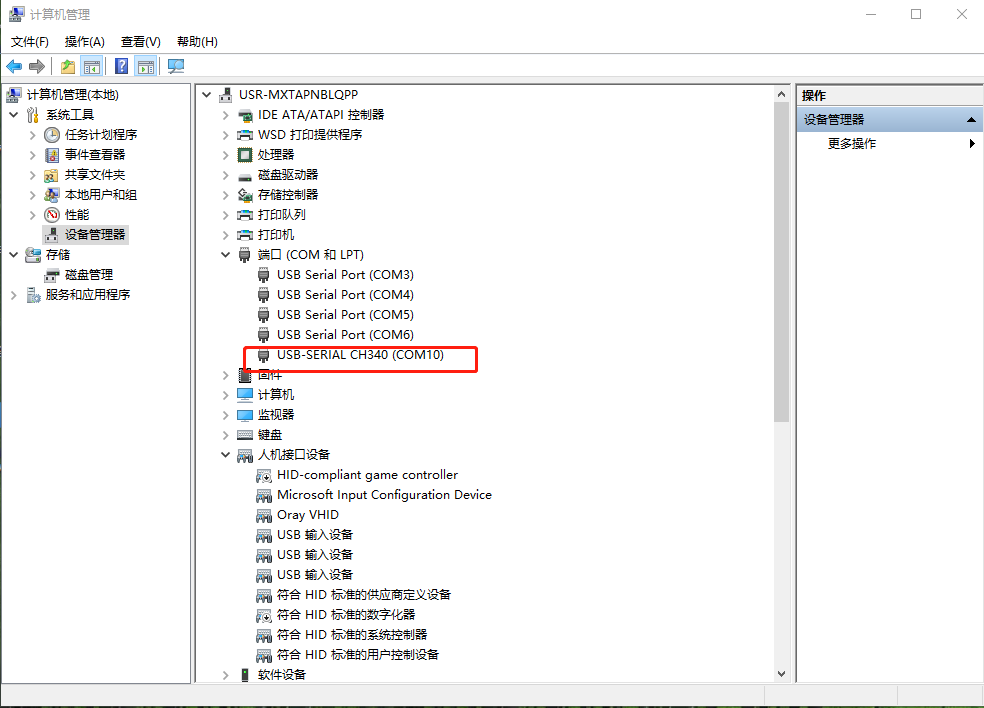

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G771的USB-RS485串口線COM口號，COM10。

三、USR-G771參數設置

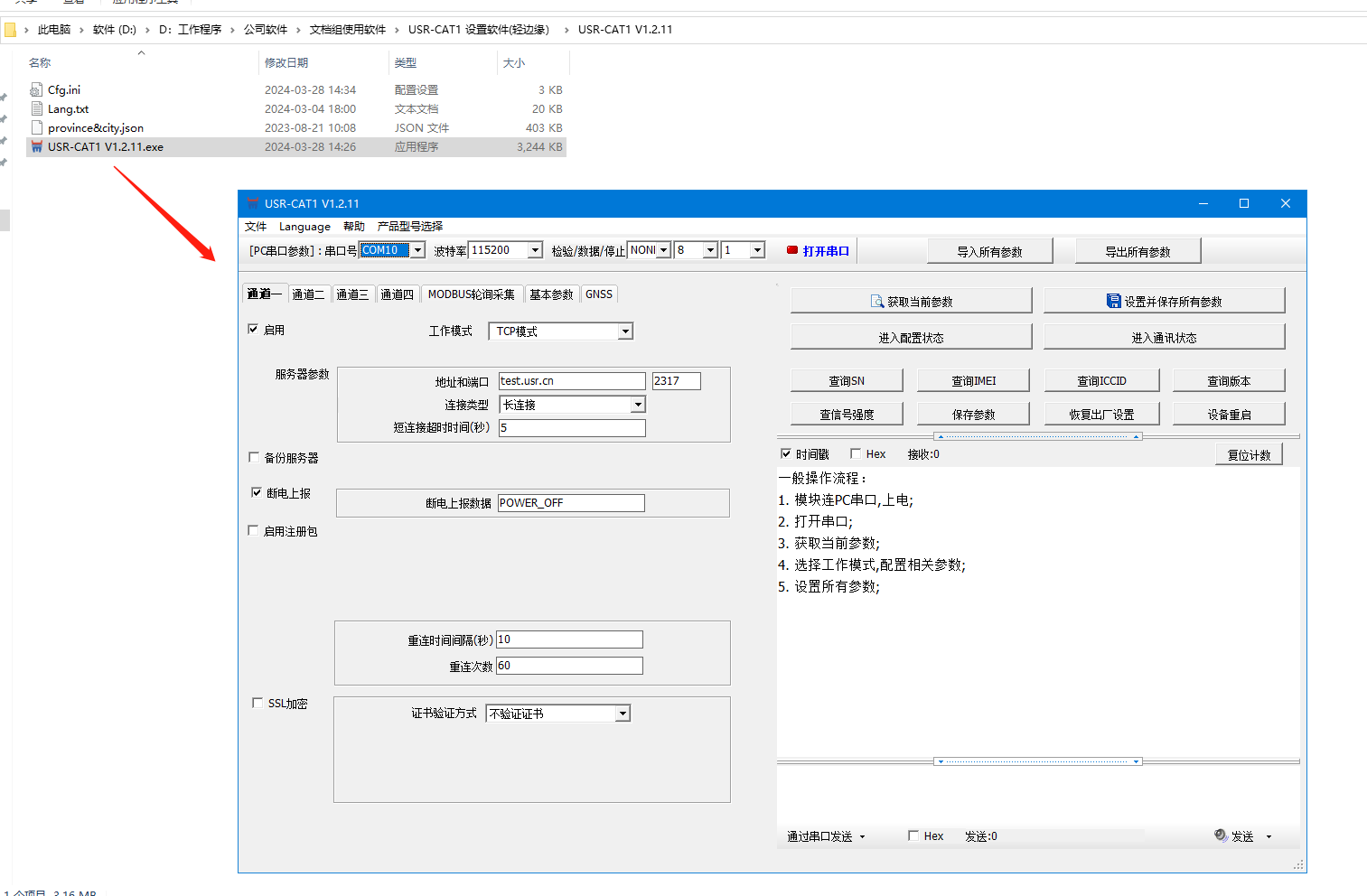

1、打開USR-G771的設置軟件

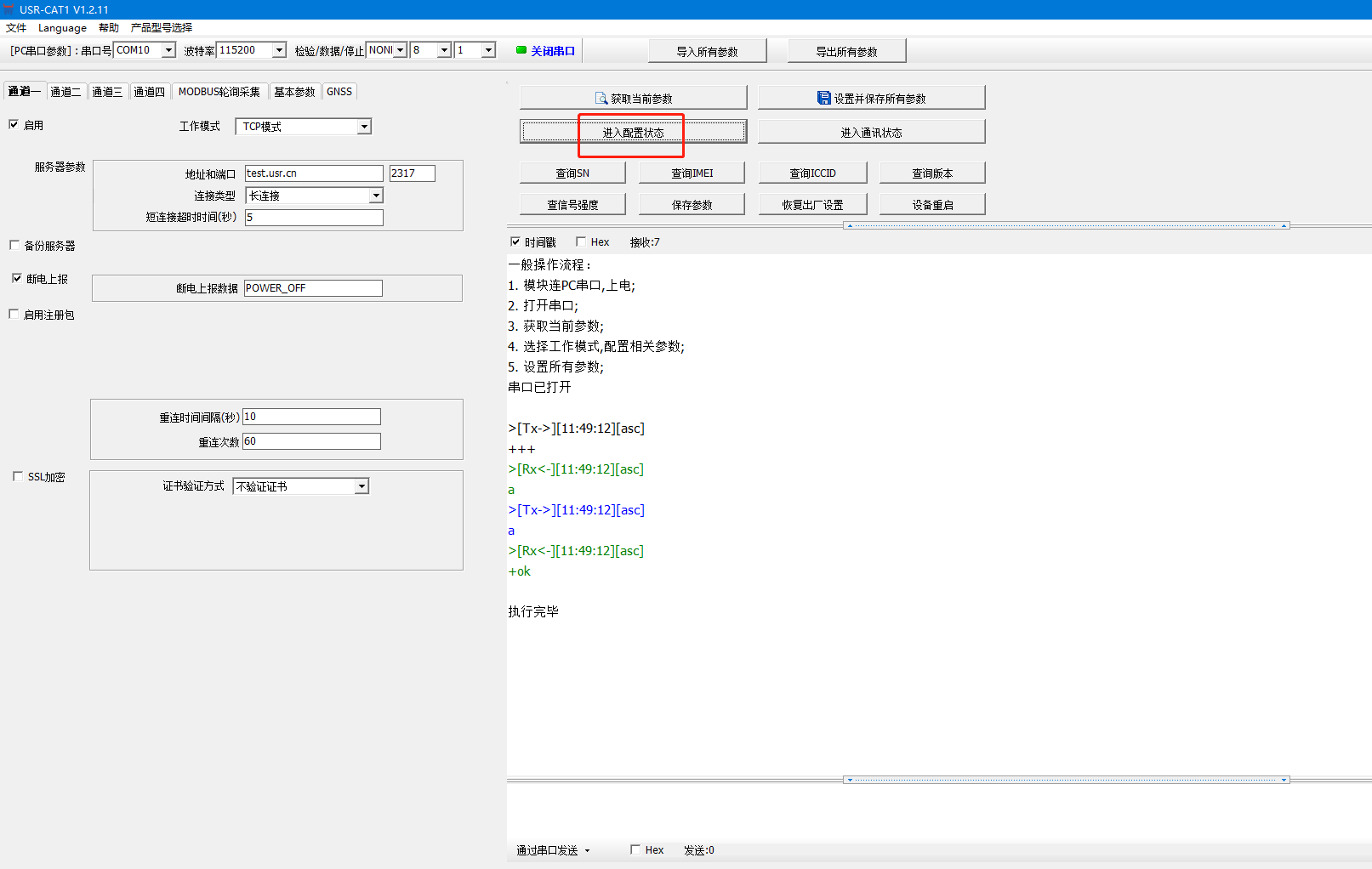

2、點擊進入配置狀態

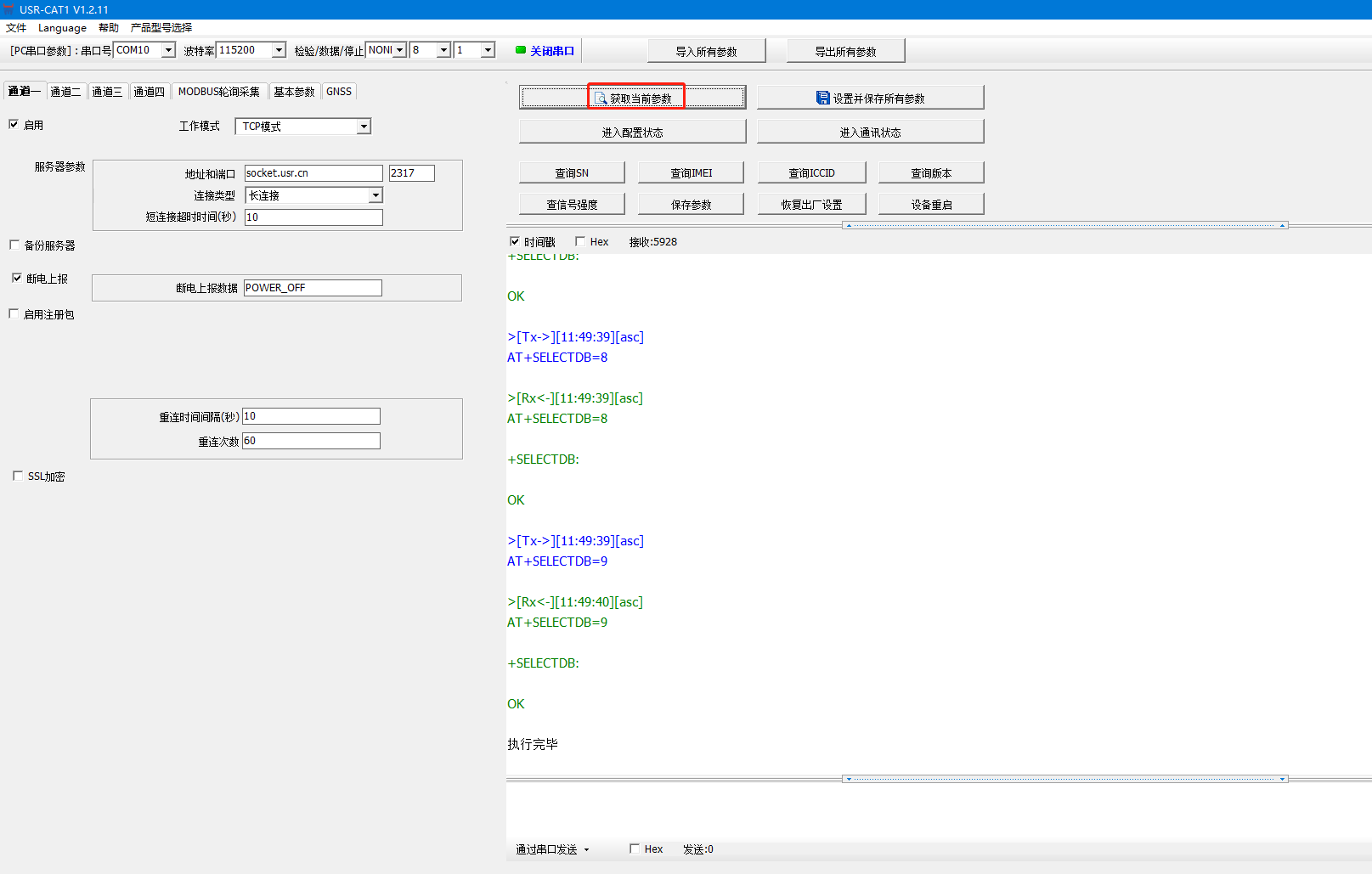

3、點擊獲取當前參數，查詢固件版本號

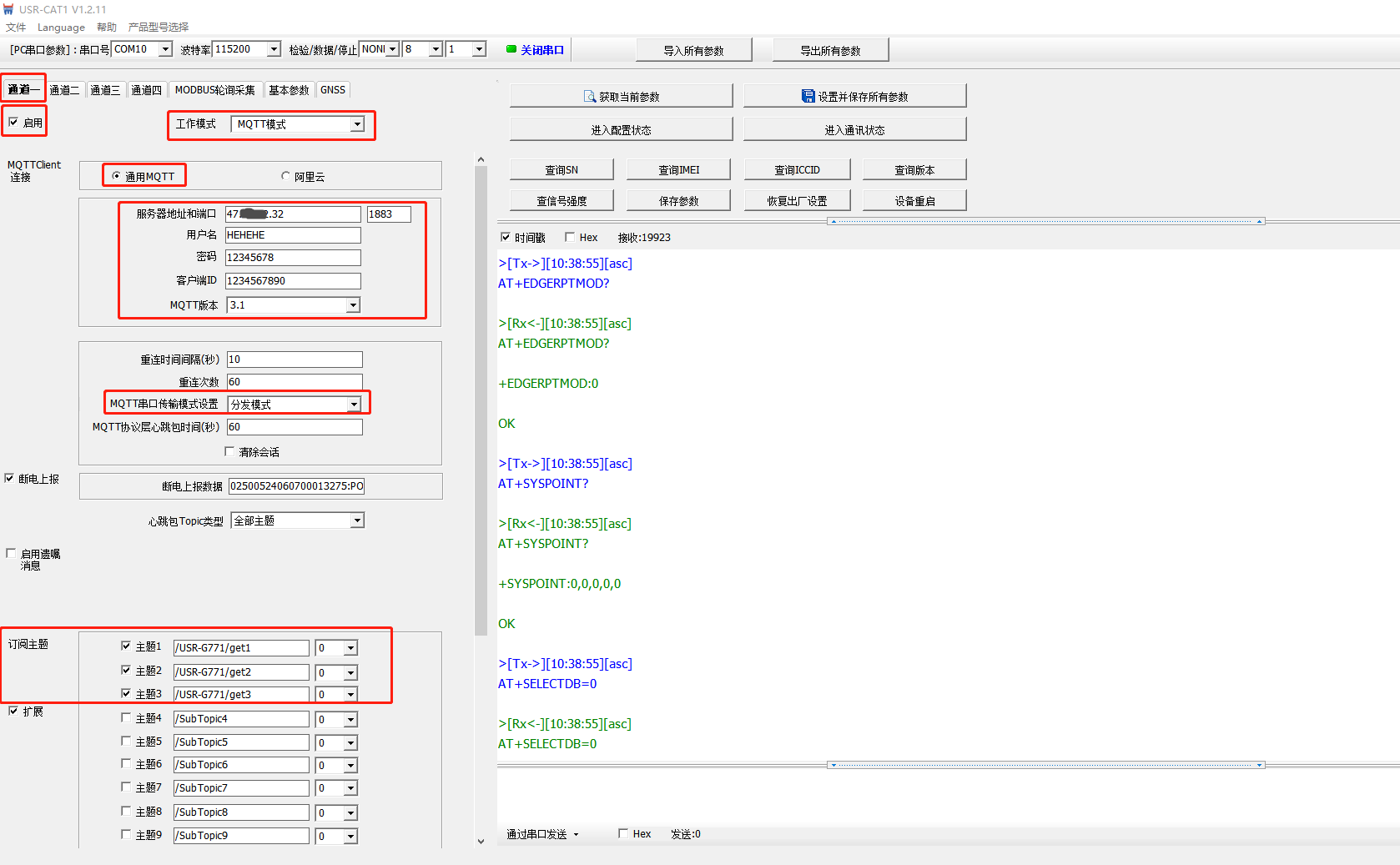

4、配置通道一參數

通道一：

工作模式：MQTT模式

MQTTClient連接：勾選通用MQTT

服務器地址和端口：填寫要連接的MQTT服務器地址和端口

用戶名和密碼：填寫要連接的MQTT服務器的用戶名和密碼

客戶端ID：設置不要和MQTTfx及其他MQTT客戶端一樣。這里自定義寫了1234567890。

MQTT串口傳輸模式設置：分發模式

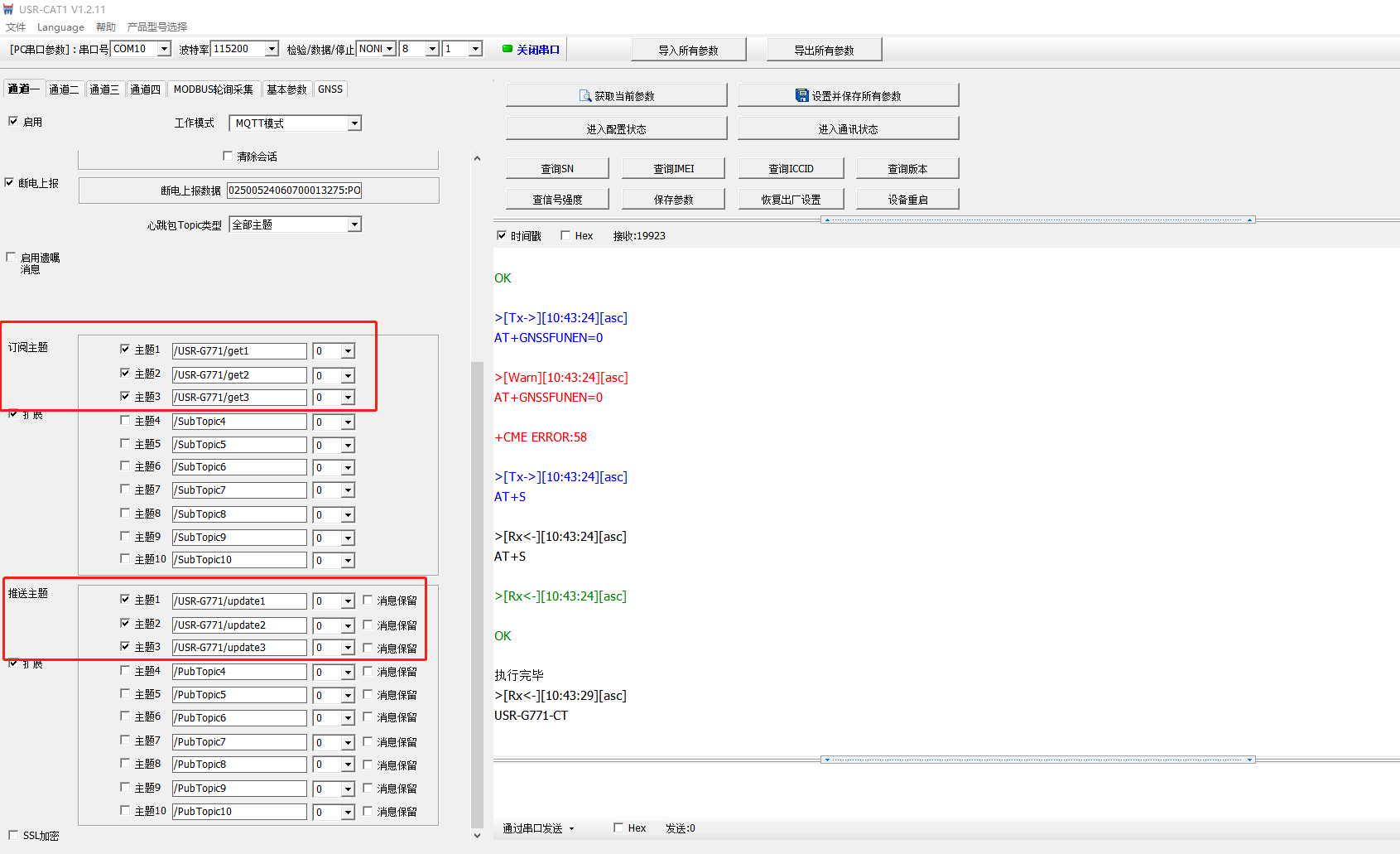

訂閱主題：

勾選主題1，設置/USR-G771/get1

勾選主題2，設置/USR-G771/get2

勾選主題3，設置/USR-G771/get3

推送主題：

勾選主題1，設置/USR-G771/update1

勾選主題2，設置/USR-G771/update2

勾選主題3，設置/USR-G771/update3

5、點擊設置并保存所有參數

四、MQTTfx參數設置

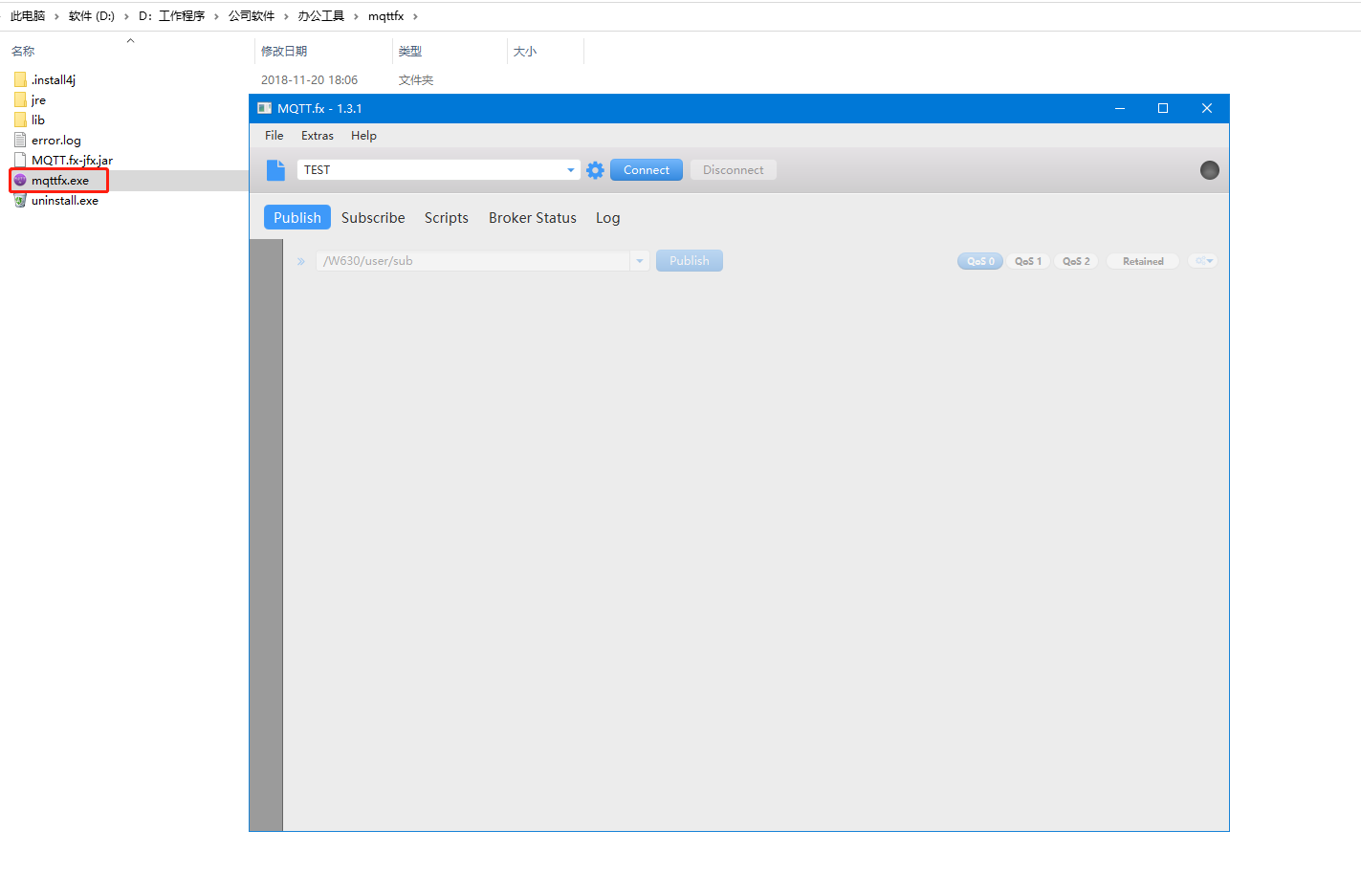

1、打開MQTTfx軟件

2、建一個新的配置文件做另一個MQTT客戶端

（1）配置文件名自定義用MQTT

（2）服務器地址填和USR-G771連接的同一個MQTT服務器地址

（3）端口填MQTT服務器端口1883

（4）Client ID（客戶端ID）可以點擊后面的Generate自動創建，注意和USR-G771的客戶端ID不要一樣，如果相同會沖突。

（5）點擊User Credentials，User NAME輸入MQTT服務器的用戶名，Password輸入MQTT服務器的密碼。

（6）所有參數設置完成之后，點擊Apply應用。

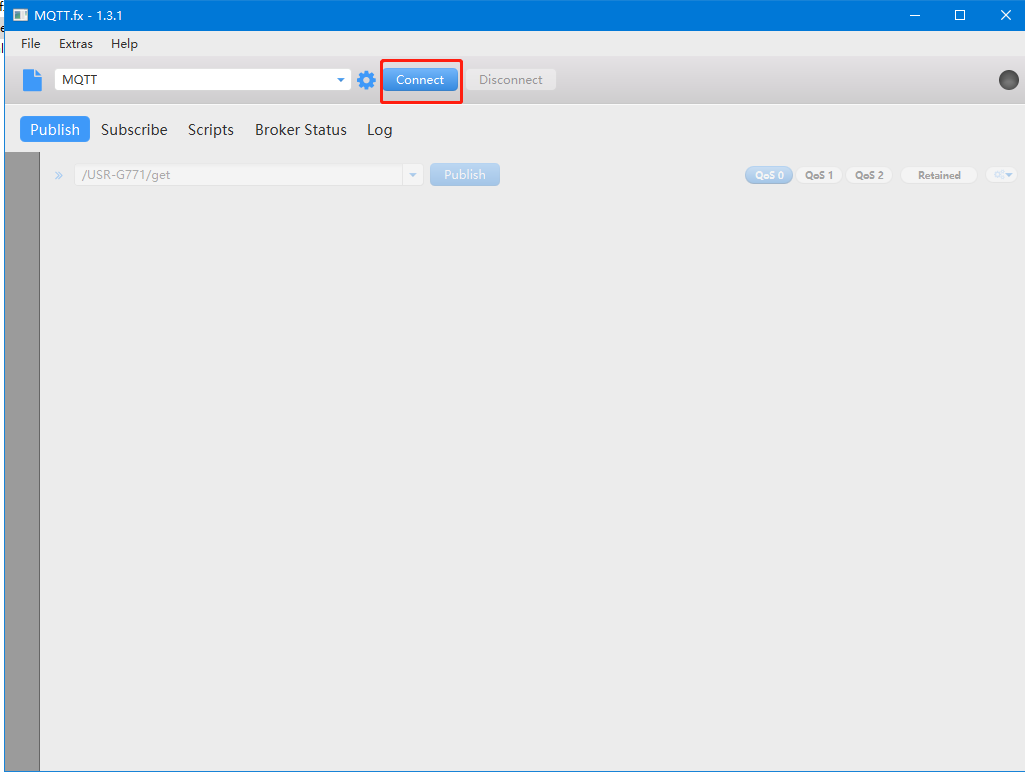

3、MQTT.fx軟件選擇新建的客戶端MQTT，點擊Connect連接

五、分發模式測試

電腦下載并打開USR-TCP232-TEST串口助手，打開USR-G771接的USB串口線COM口，COM10。

分發模式功能說明：

MQTT.fx 軟件連接相同 MQTT服務器，發布主題填寫上步驟中DTU的訂閱主題，并向主題發送數據，DTU串口會打印格式為 “symbol,（symbol：主題序號）”的數據。

MQTT.fx 軟件連接相同MQTT服務器，訂閱上步驟中DTU配置的推送主題，通過串口按照“symbol,（symbol：主題序 號）”的格式上報數據。

1、USR-G771主題1測試

（1）USR-G771主題1訂閱

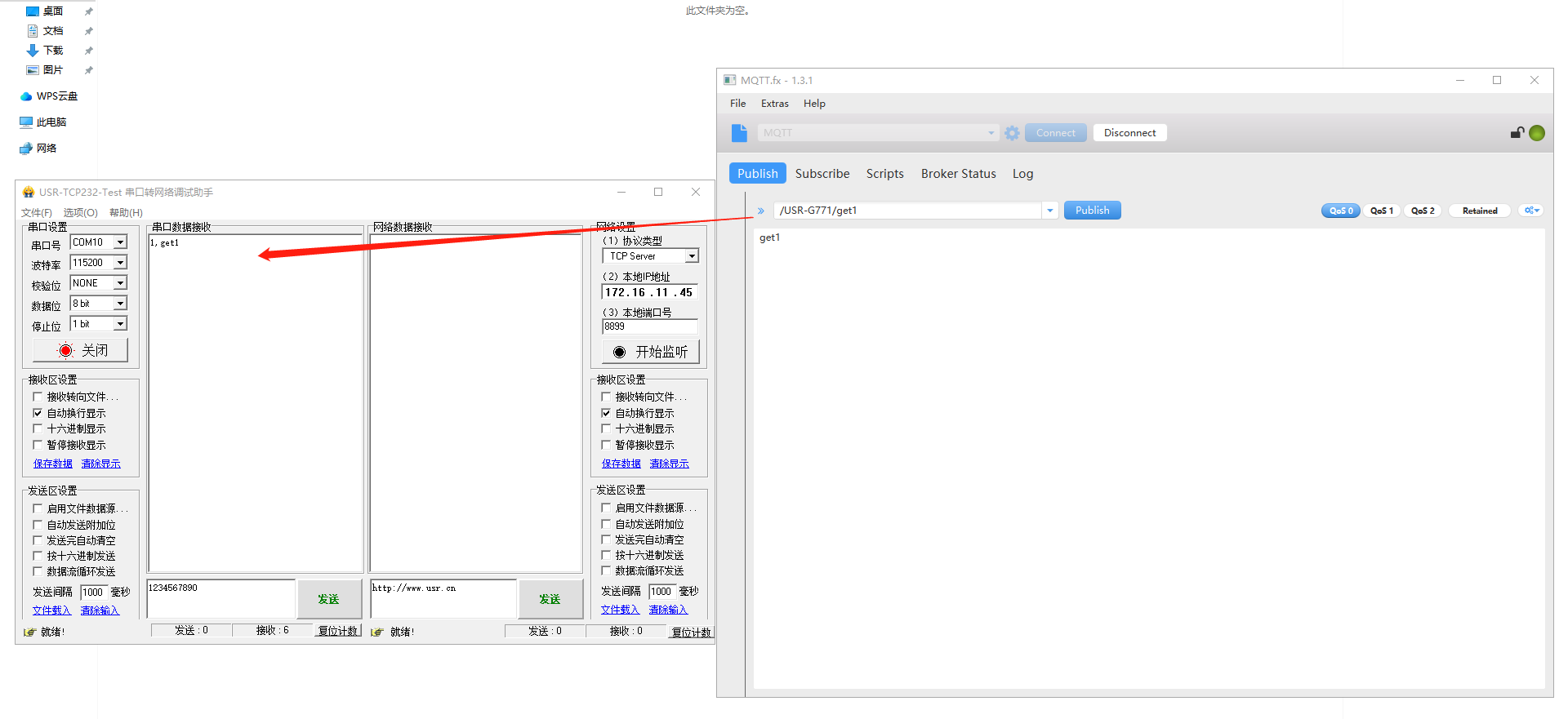

MQTT.fx軟件點擊Publish，輸入/USR-G771/get1，在下面的發送框輸入數據get1，點擊Publish發送給USR-G771串口，串口助手接收數據1,get1。

（2）USR-G771主題1推送

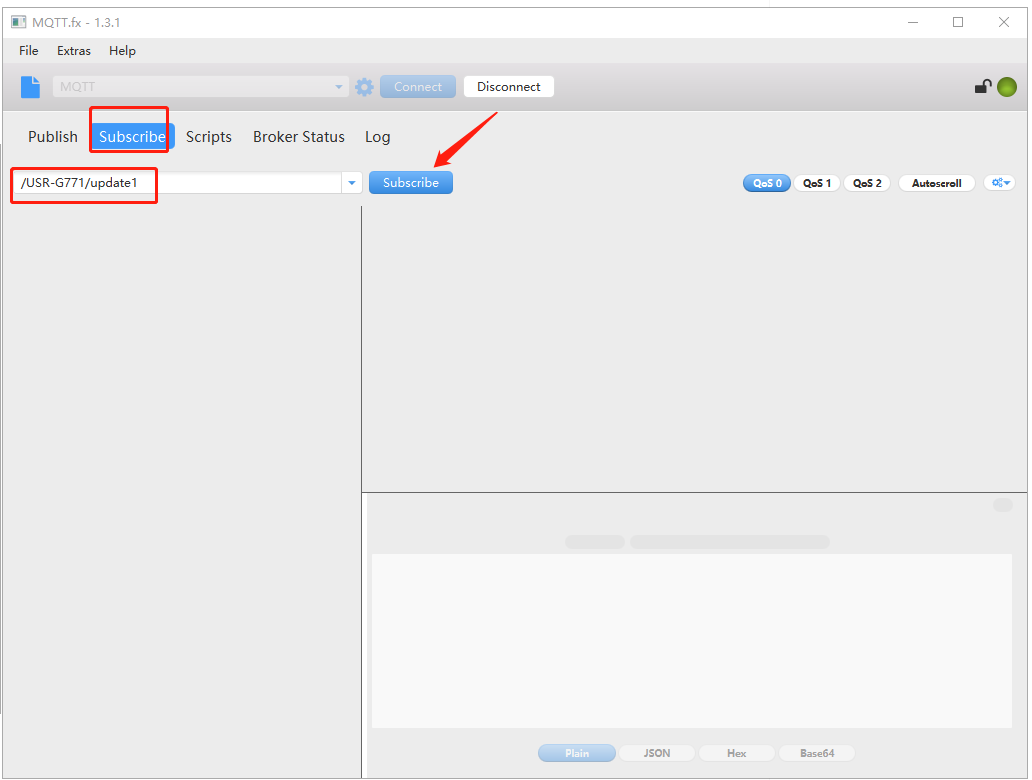

MQTT.fx軟件點擊Subscribe，輸入/USR-G771/update1，點擊后面的Subscribe。

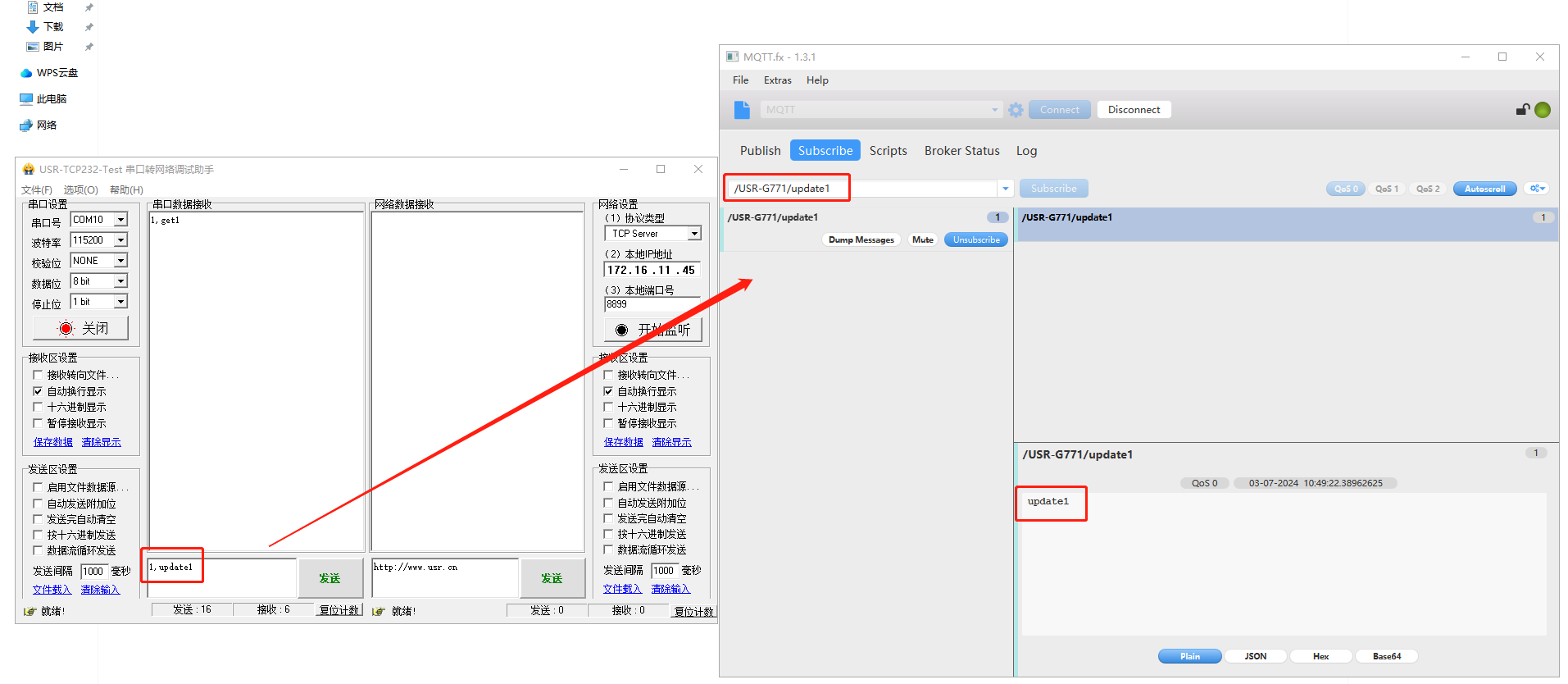

串口助手發送框按照格式輸入1,update1，發送給MQTT.fx軟件，點擊MQTT.fx軟件的每一條/USR-G771/update1，可以看到接收的數據update1。

2、USR-G771主題2測試

（1）USR-G771主題2訂閱

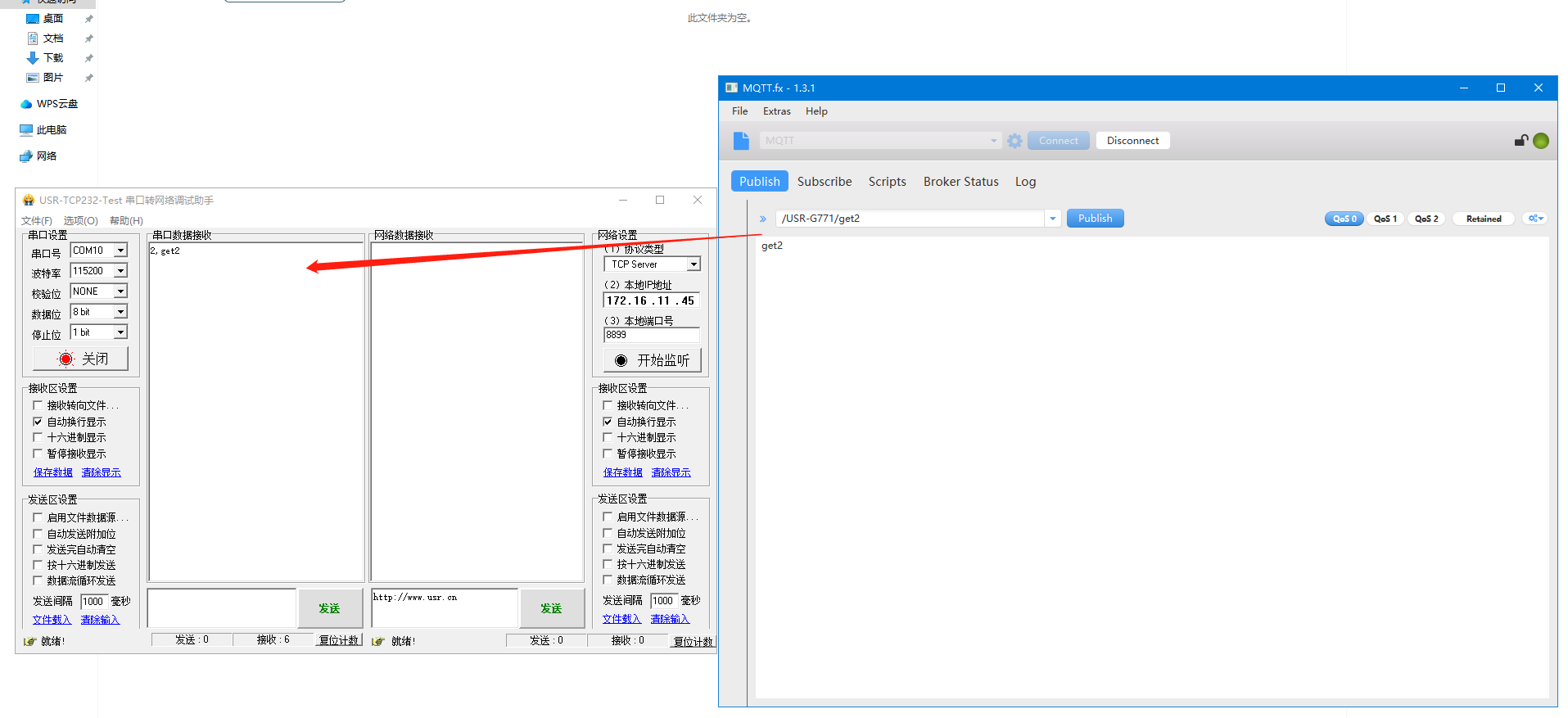

MQTT.fx軟件點擊Publish，輸入/USR-G771/get2，在下面的發送框輸入數據get2，點擊Publish發送給USR-G771串口，串口助手接收數據2,get2。

（2）USR-G771主題2推送

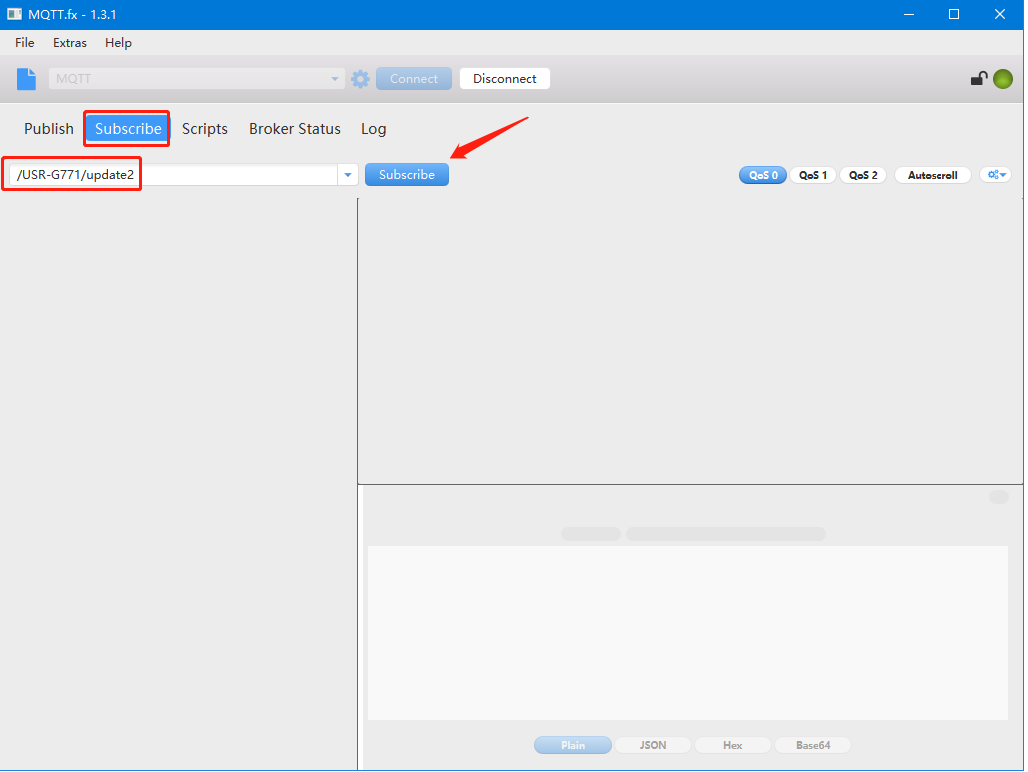

MQTT.fx軟件點擊Subscribe，輸入/USR-G771/update2，點擊后面的Subscribe。

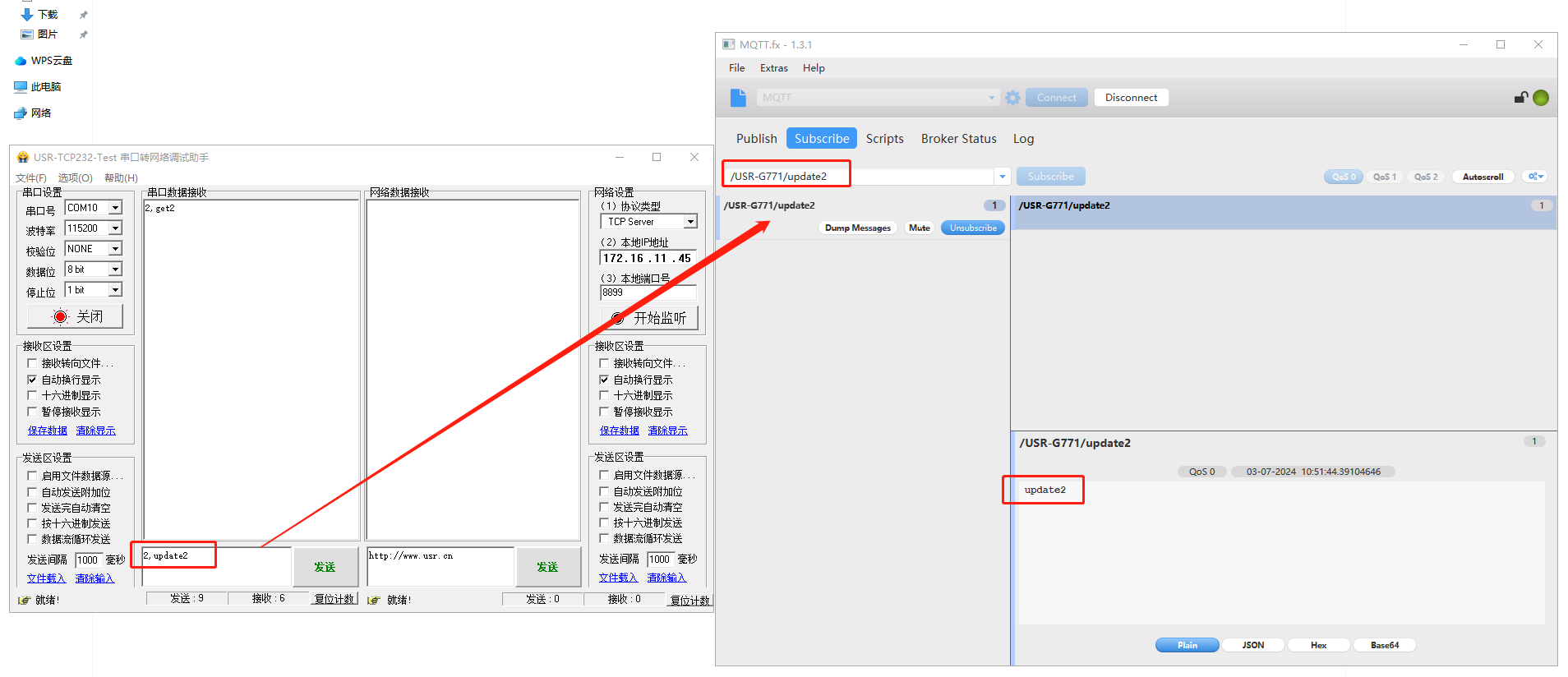

串口助手發送框按照格式輸入2,update2，發送給MQTT.fx軟件，點擊MQTT.fx軟件的每一條/USR-G771/update2，可以看到接收的數據update2。

3、USR-G771主題3測試

（1）USR-G771主題3訂閱

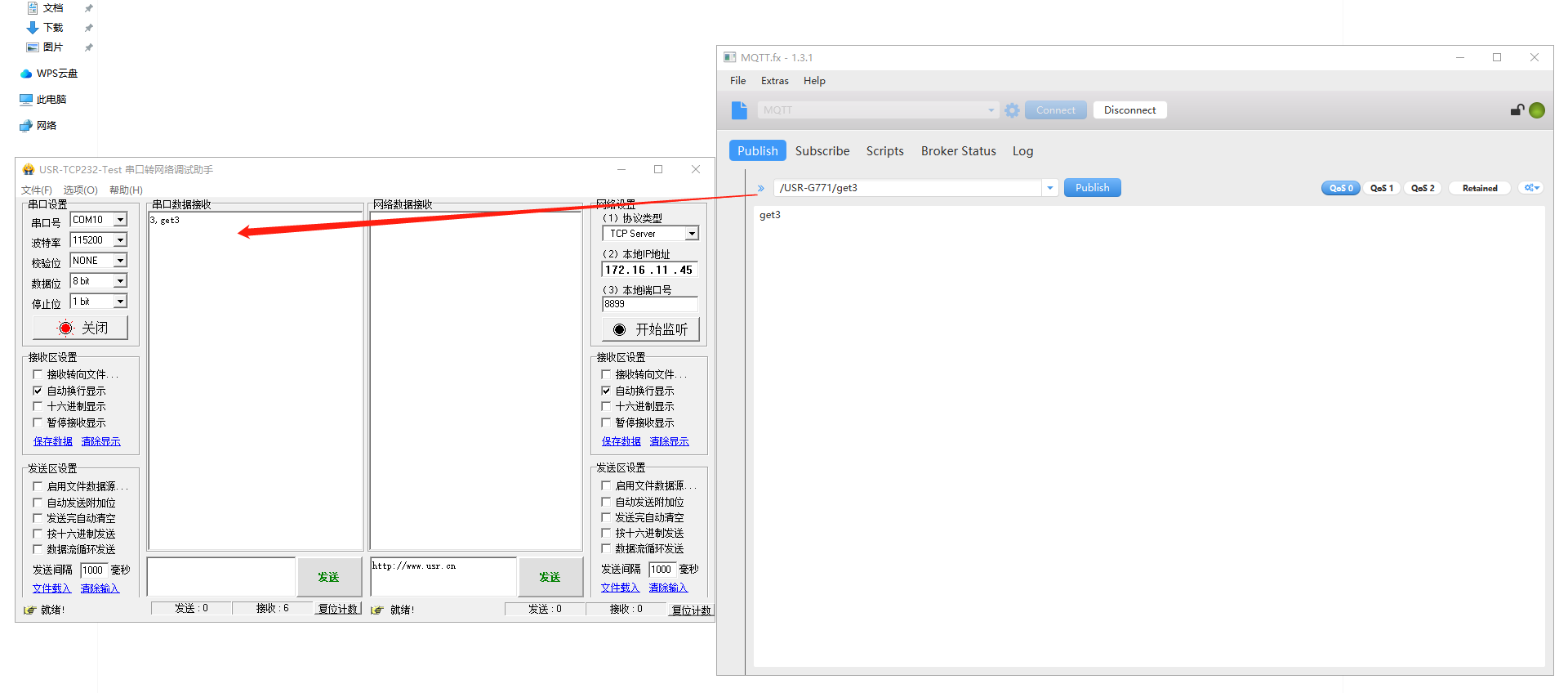

MQTT.fx軟件點擊Publish，輸入/USR-G771/get3，在下面的發送框輸入數據get3，點擊Publish發送給USR-G771串口，串口助手接收數據3,get3。

（2）USR-G771主題3推送

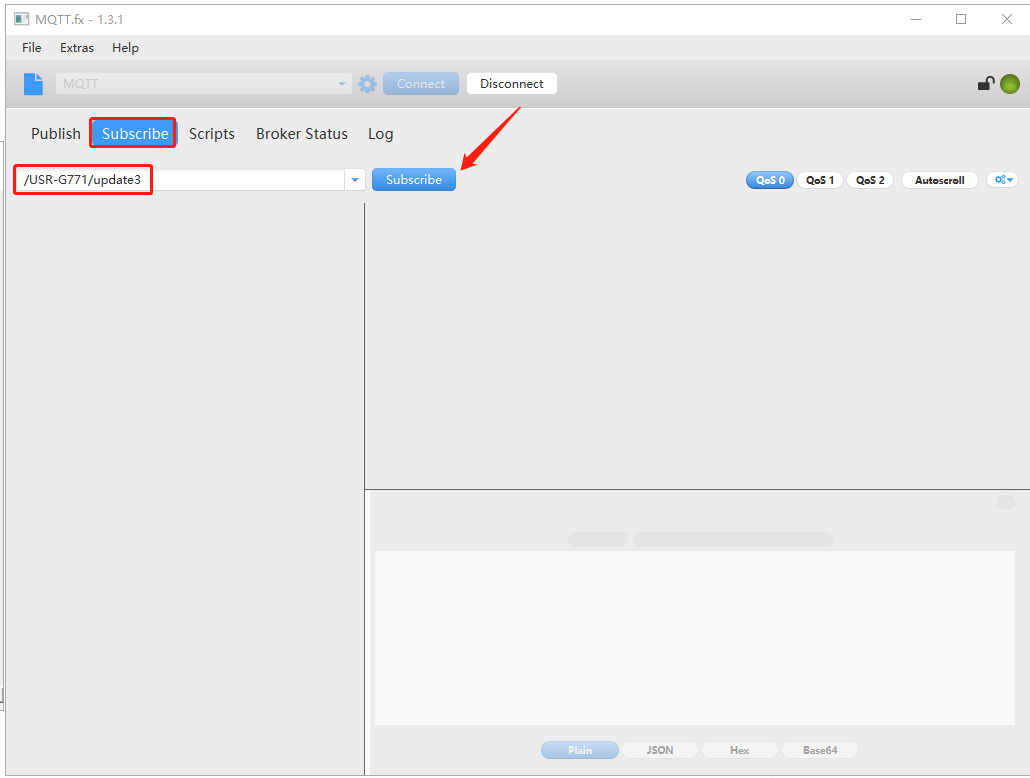

MQTT.fx軟件點擊Subscribe，輸入/USR-G771/update3，點擊后面的Subscribe。

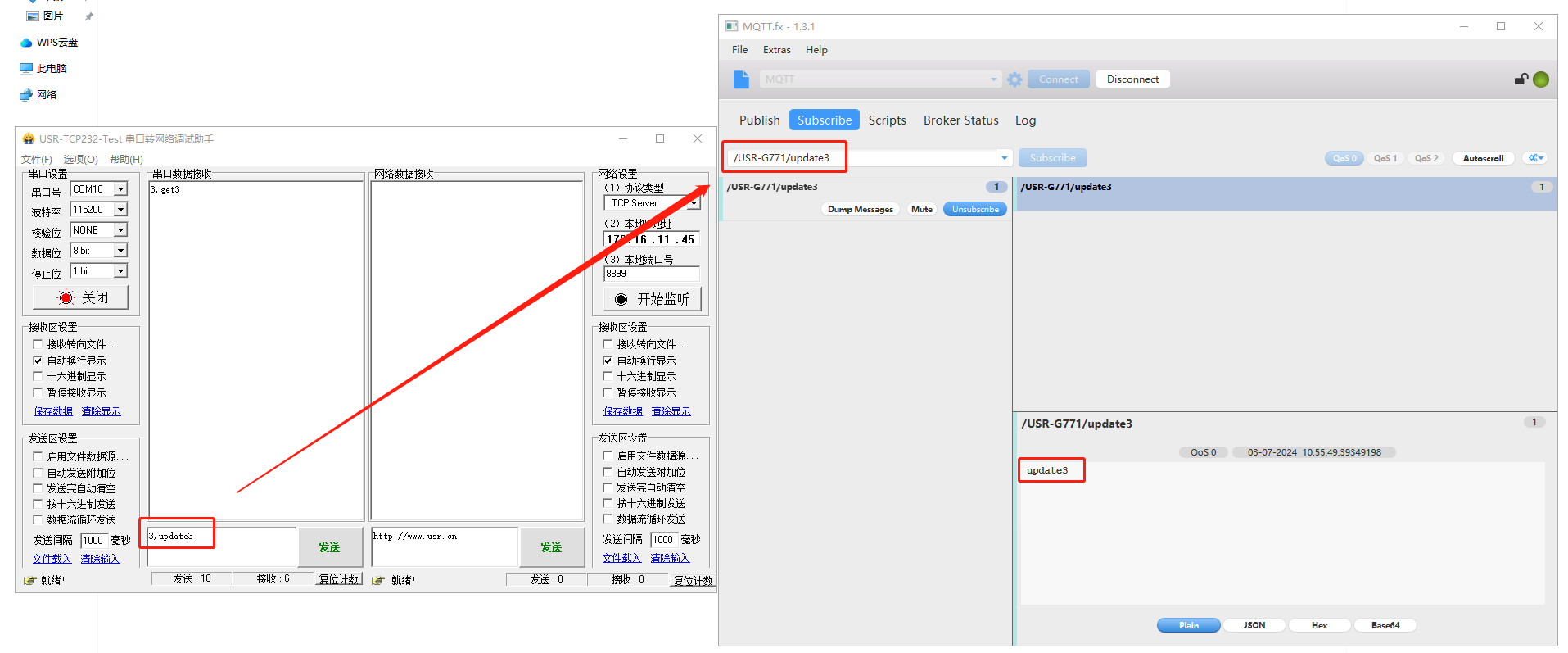

串口助手發送框按照格式輸入3,update3，發送給MQTT.fx軟件，點擊MQTT.fx軟件的每一條/USR-G771/update3，可以看到接收的數據update3。

編寫人：金志方 編寫日期：2024-07-03

審核人：金志方 審核日期：2024-07-03

訂正版本：V1.0 訂正內容：初稿
