USR-G771（輕邊緣）連接MQTT服務器透傳上報示例

一、資料下載

USR-G771&G780s使用說明書（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1435.html

USR-G771&G780s標準AT指令集（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1437.html

USR-CAT1 設置軟件(輕邊緣）鏈接：http://imbacareer.com.cn/Download/1438.html

MQTT調試軟件comnet_bin軟件可以百度自行下載

MODBUS SLAVE軟件可以百度自行下載

二、硬件連接

1、所需物品

USR-G771 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G771 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦下載并打開 USR-CAT1 設置軟件(輕邊緣），安裝MODBUS SLAVE軟件、 MQTT調試軟件comnet_bin軟件。

3、查看端口號

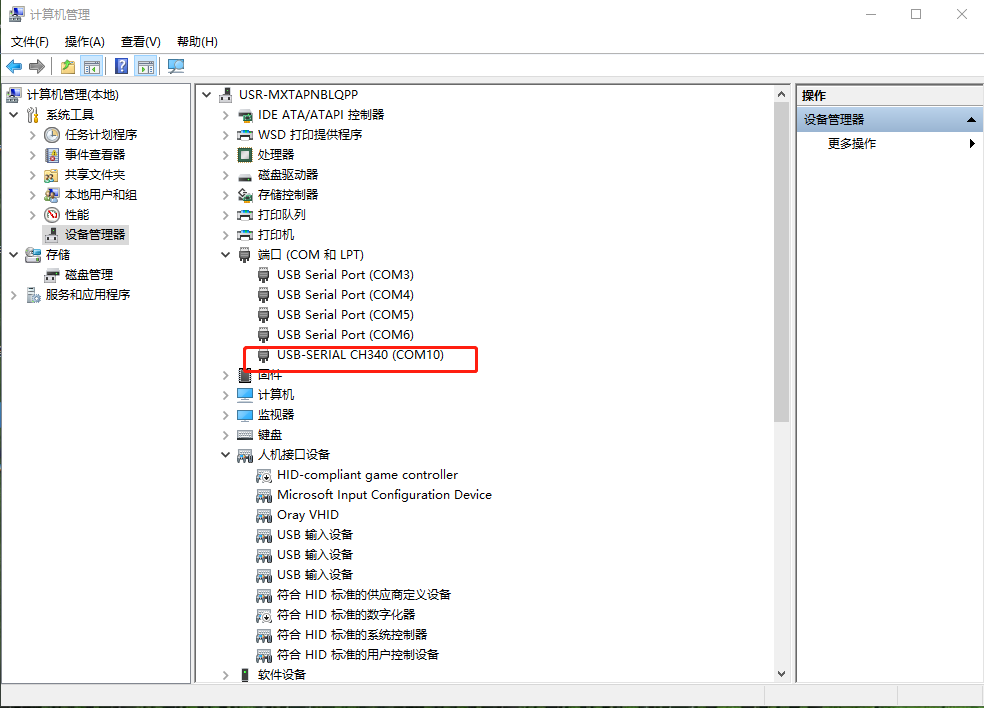

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G771的USB-RS485串口線COM口號，COM10。

三、USR-G771參數設置

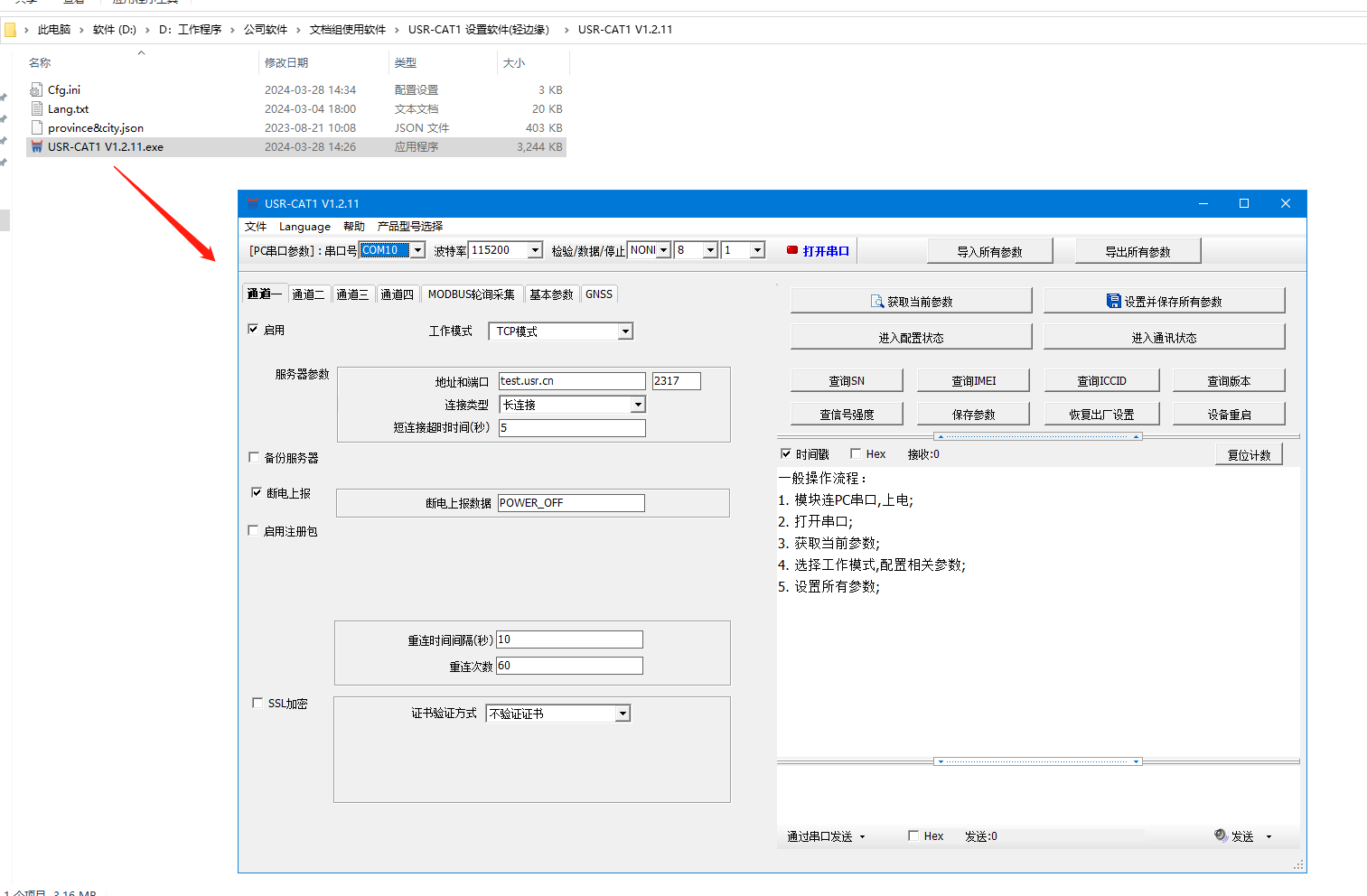

1、打開USR-G771的設置軟件

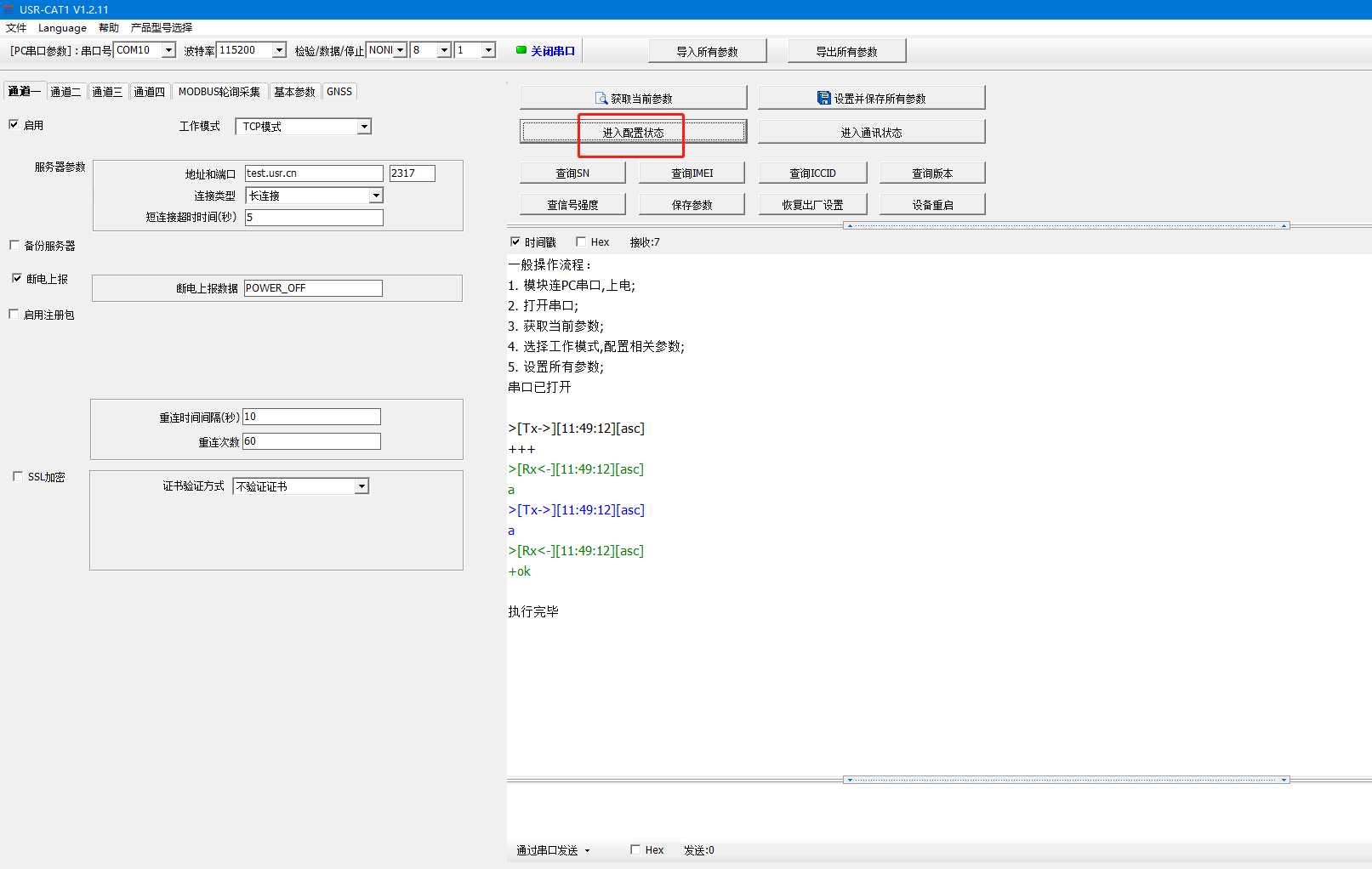

2、點擊進入配置狀態

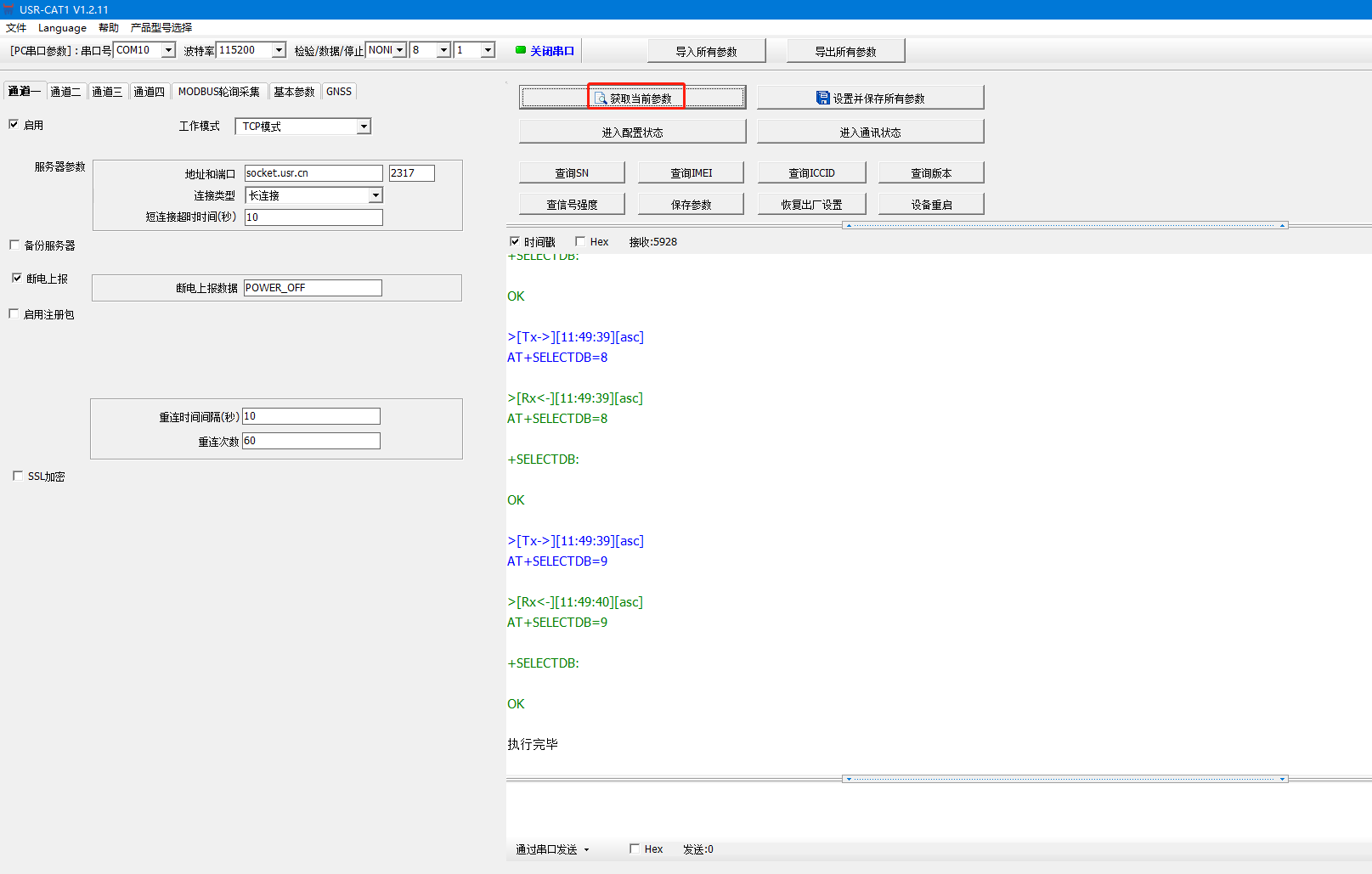

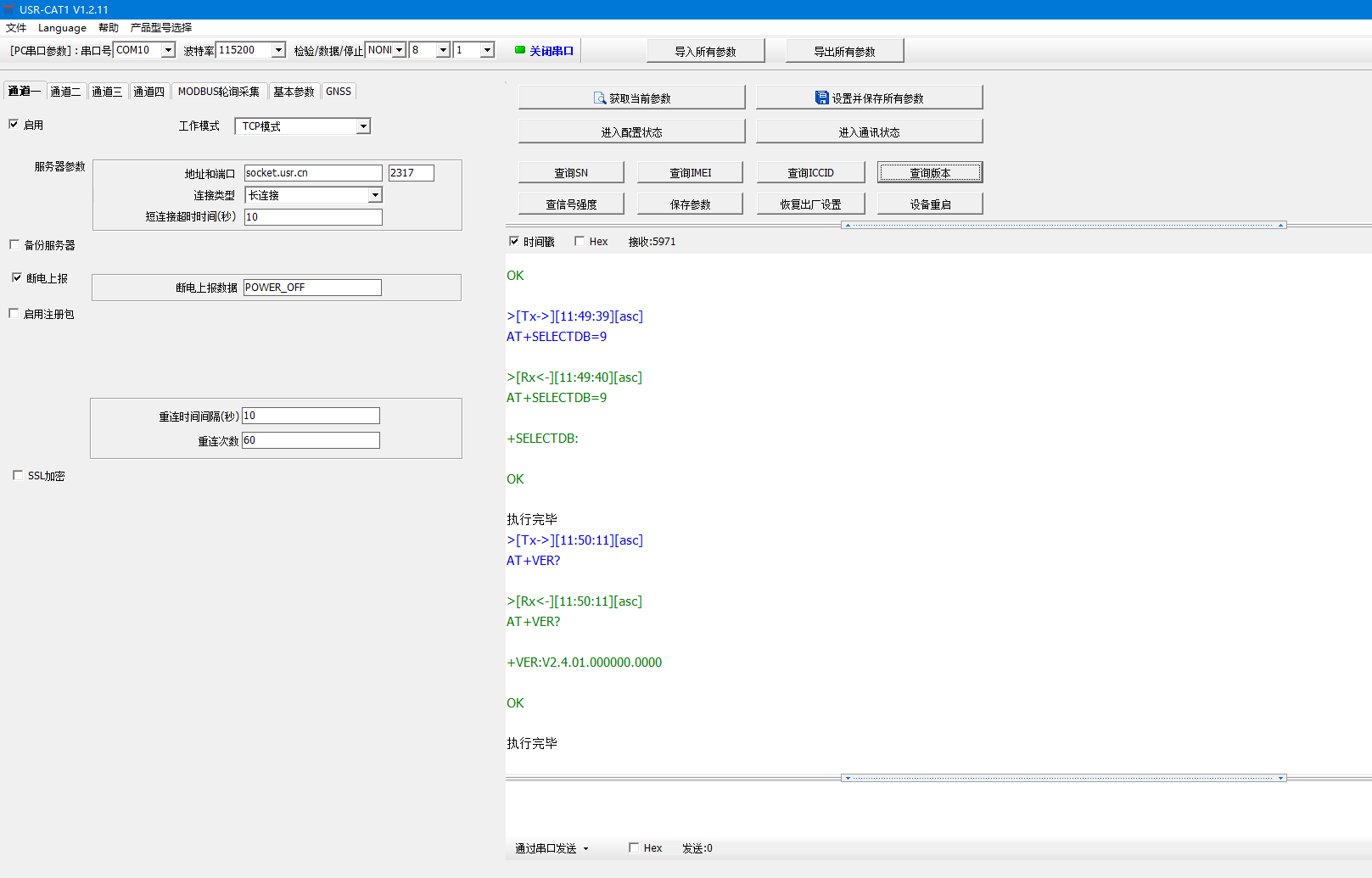

3、點擊獲取當前參數，查詢固件版本號

備注：固件VER:V2.4.01.000000.0000及以上版本支持Modbus輪詢。

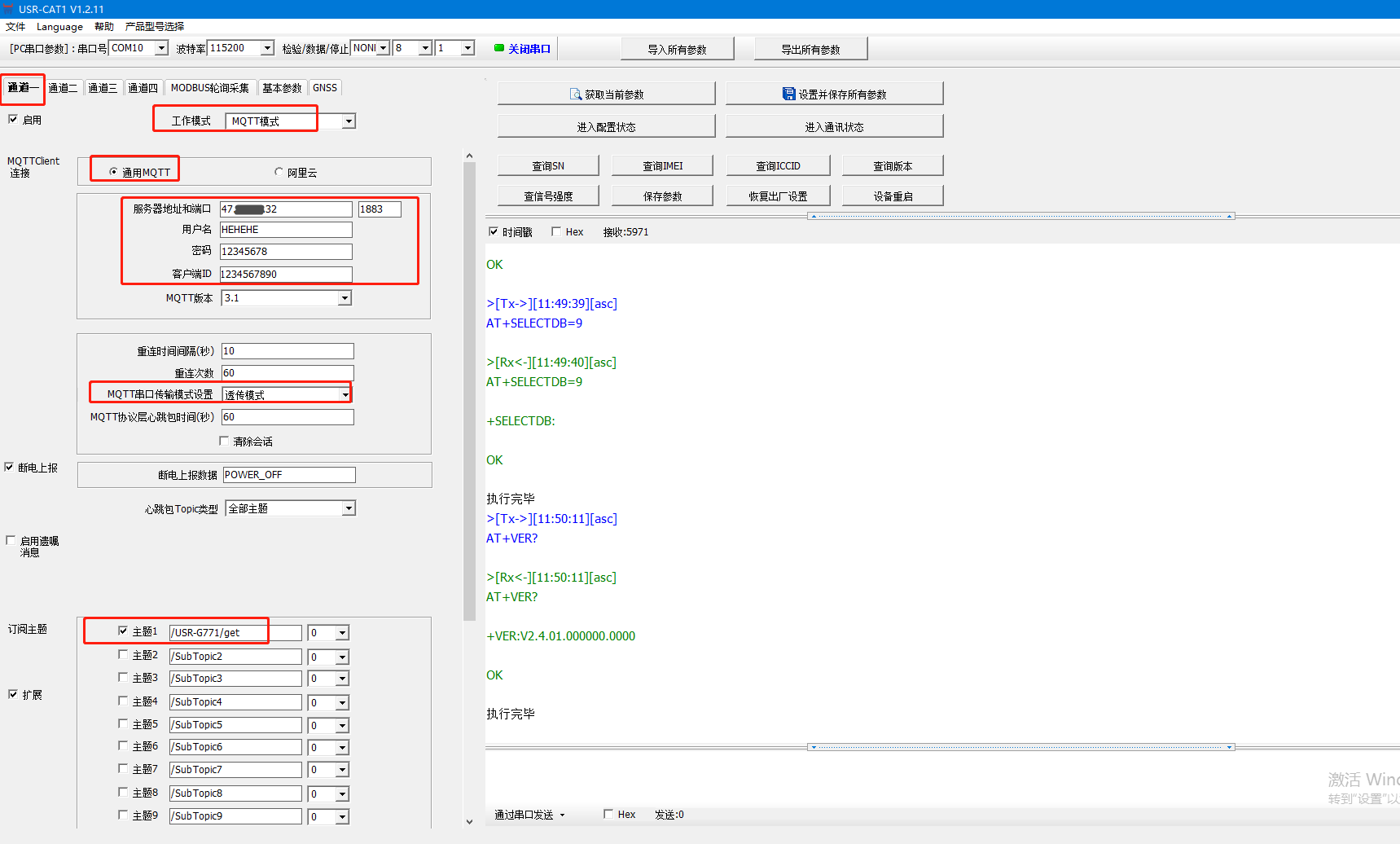

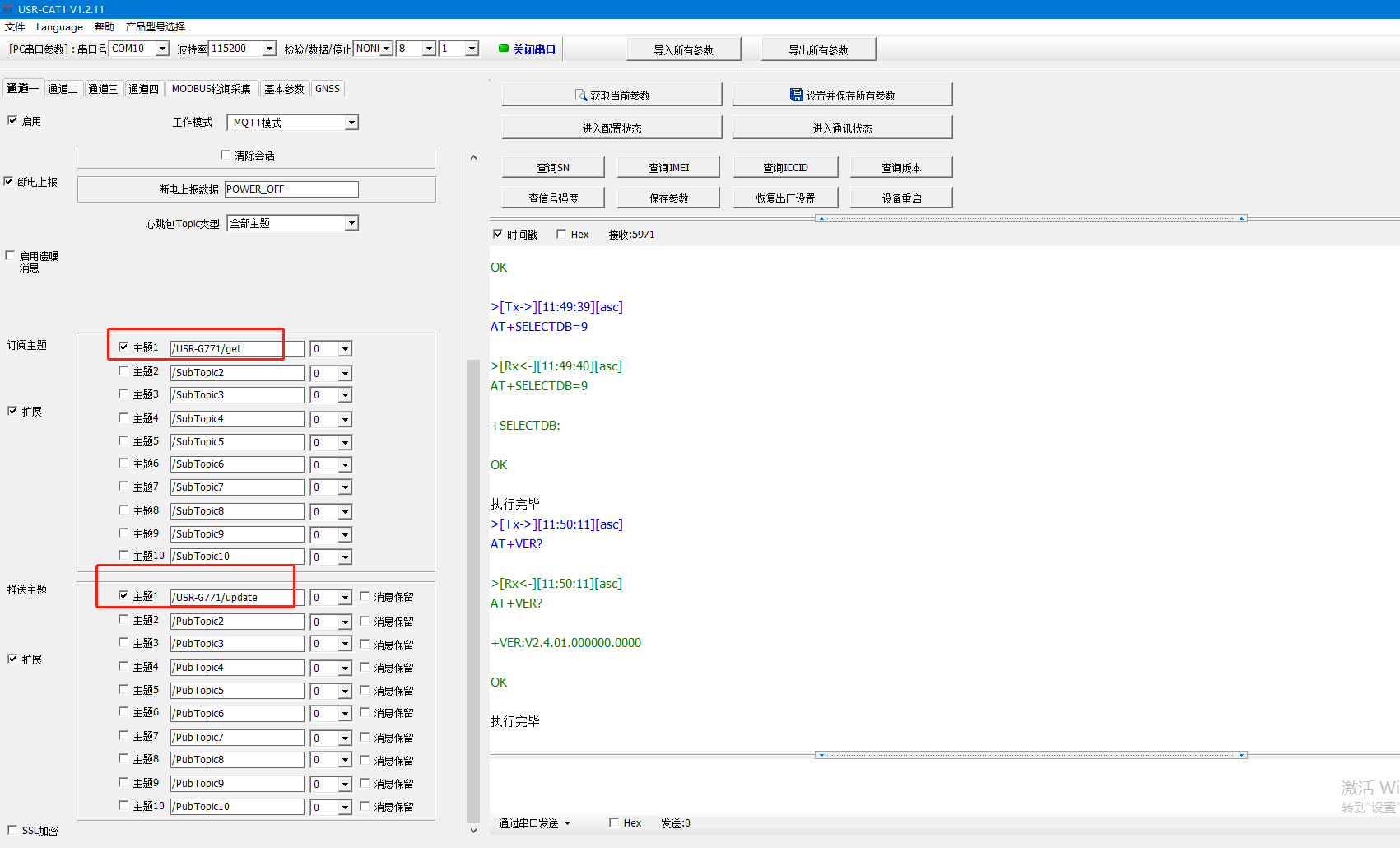

4、配置通道一參數

通道一：

工作模式：MQTT模式

MQTTClient連接：勾選通用MQTT

服務器地址和端口：填寫要連接的MQTT服務器地址和端口

用戶名和密碼：填寫要連接的MQTT服務器的用戶名和密碼

客戶端ID：設置不要和MQTTfx及其他MQTT客戶端一樣。這里自定義寫了1234567890。

MQTT串口傳輸模式設置：透傳模式

訂閱主題：勾選主題1，設置/USR-G771/get

推送主題：勾選主題1，設置/USR-G771/update

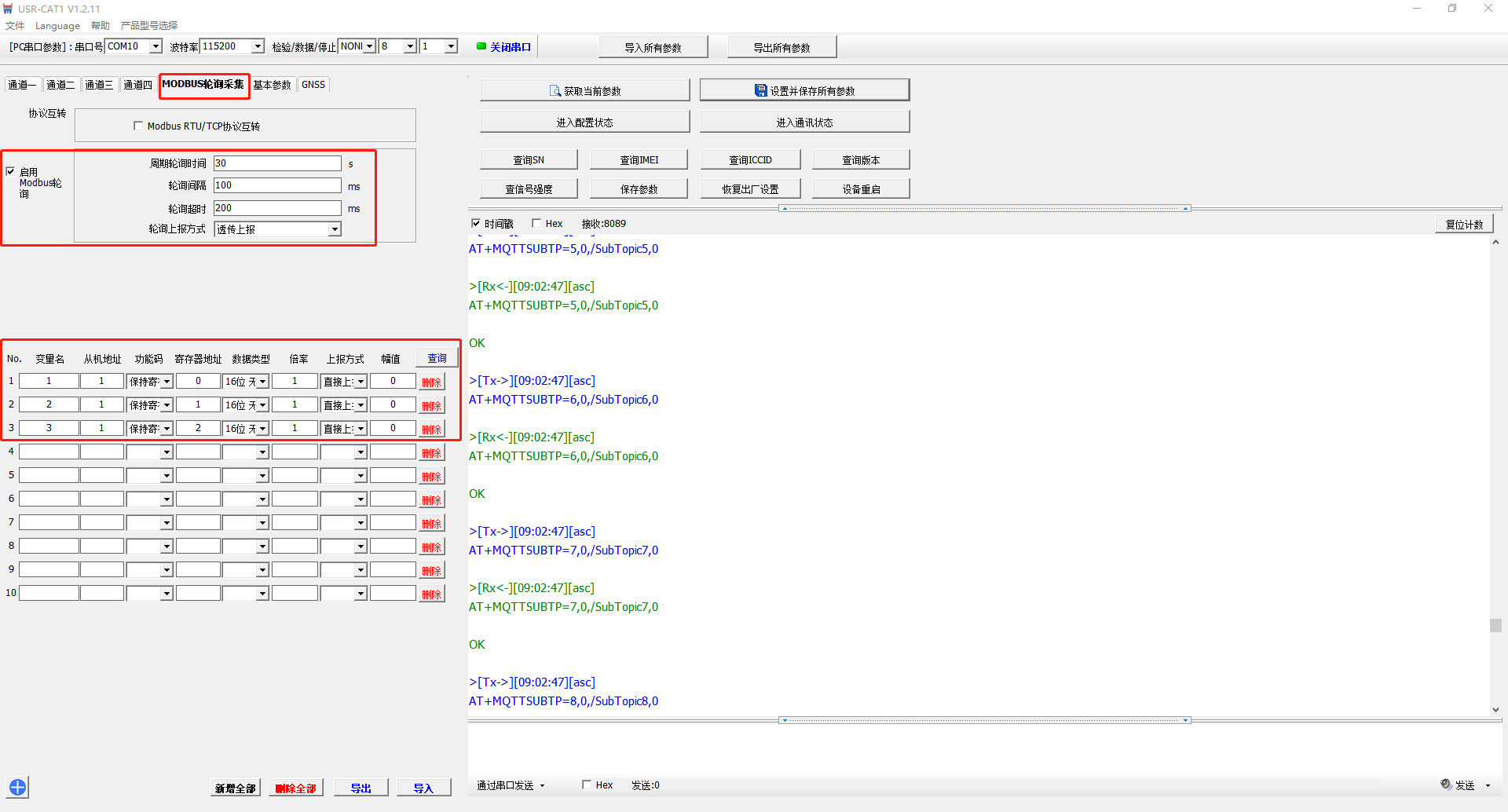

5、配置MODBUS輪詢采集參數

MODBUS輪詢采集：

啟動Modbus輪詢：勾選

輪詢上報方式：選擇透傳上報

Modbus輪詢采集點位配置界面：添加3個變量。

No1 變量名1，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址0，數據類型16位無符號，倍率1，上報方式（直接上報）

No1 變量名2，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址1，數據類型16位無符號，倍率1，上報方式（直接上報）

No1 變量名1，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址2，數據類型16位無符號，倍率1，上報方式（直接上報）

備注：

（1）這里添加的從機寄存器地址和變量，需要和MODBUS SLAVE模擬的串口從機寄存器地址和變量保持一致。

（2）使用JSON下發命令，里面的變量名需要和這里的變量名一一對應。

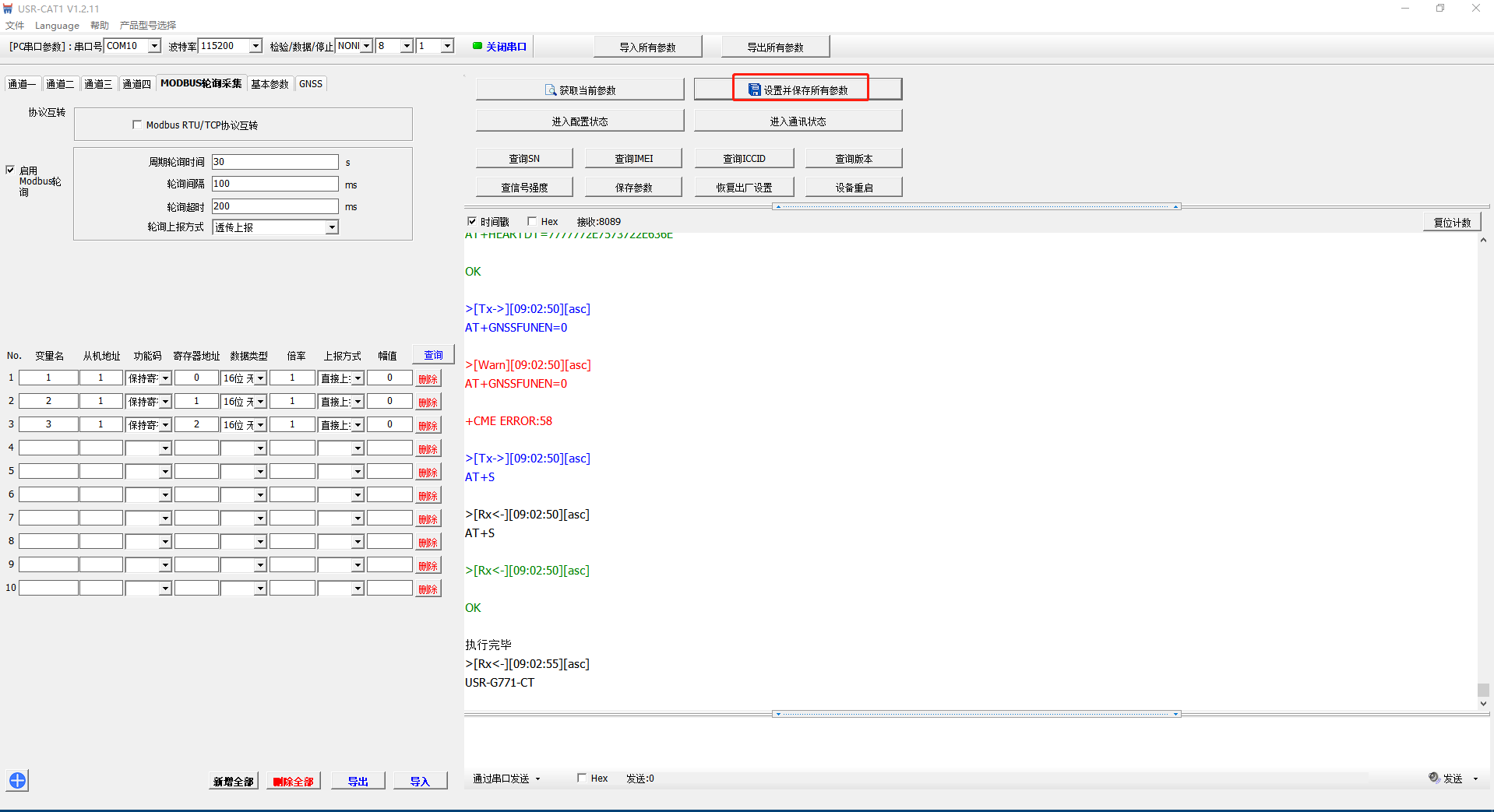

6、點擊設置并保存所有參數

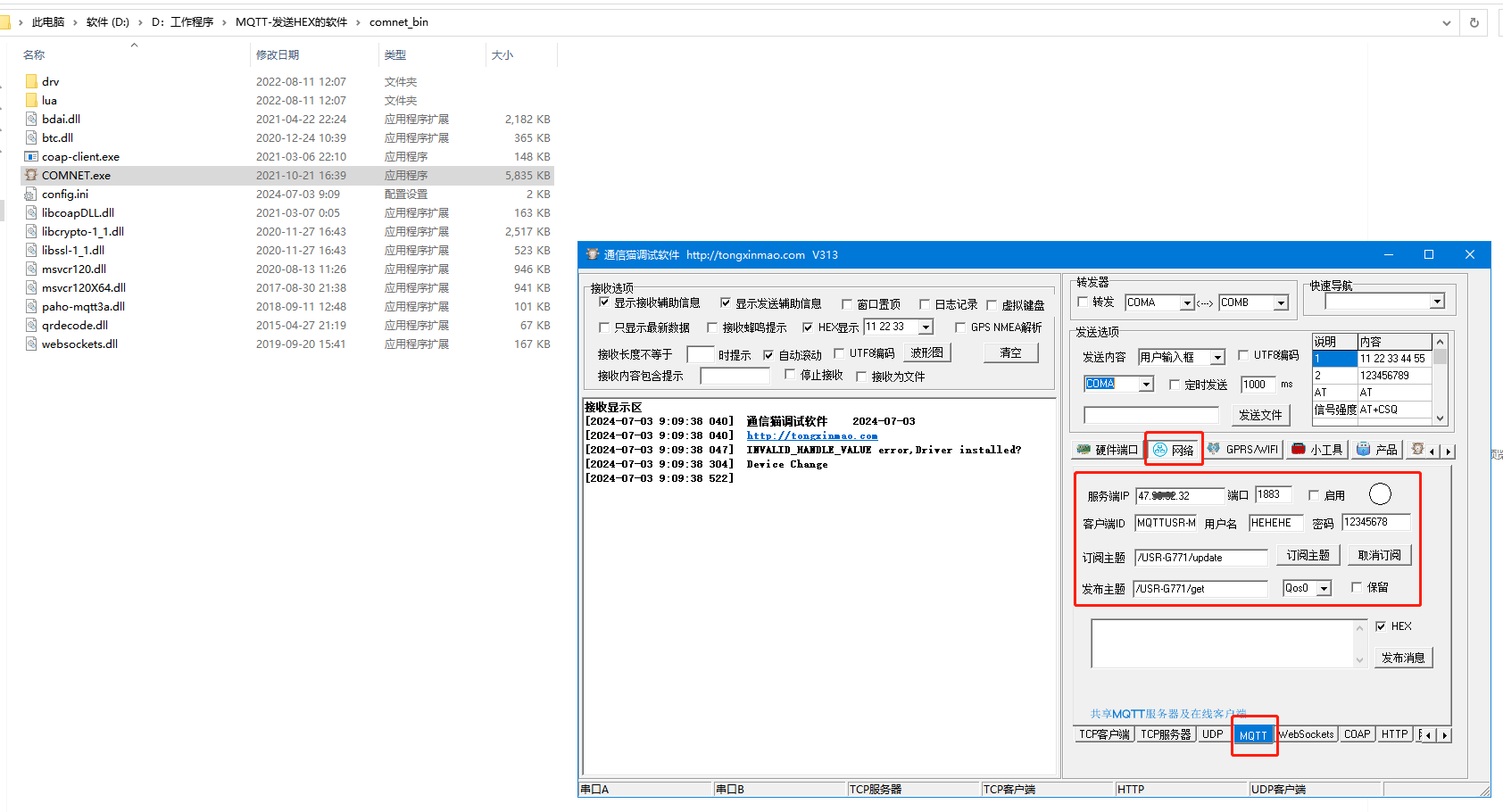

四、MQTT調試軟件comnet_bin參數設置

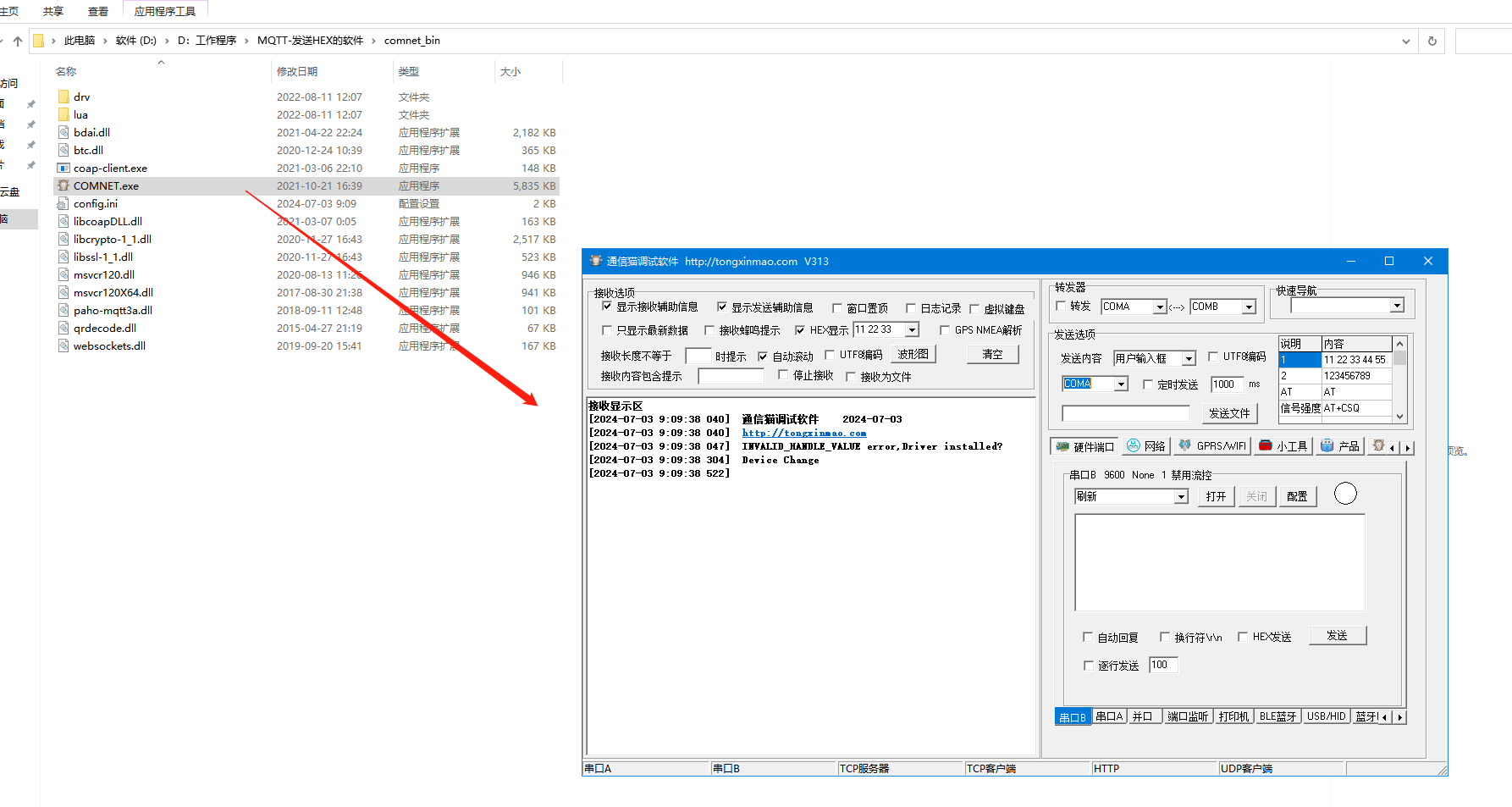

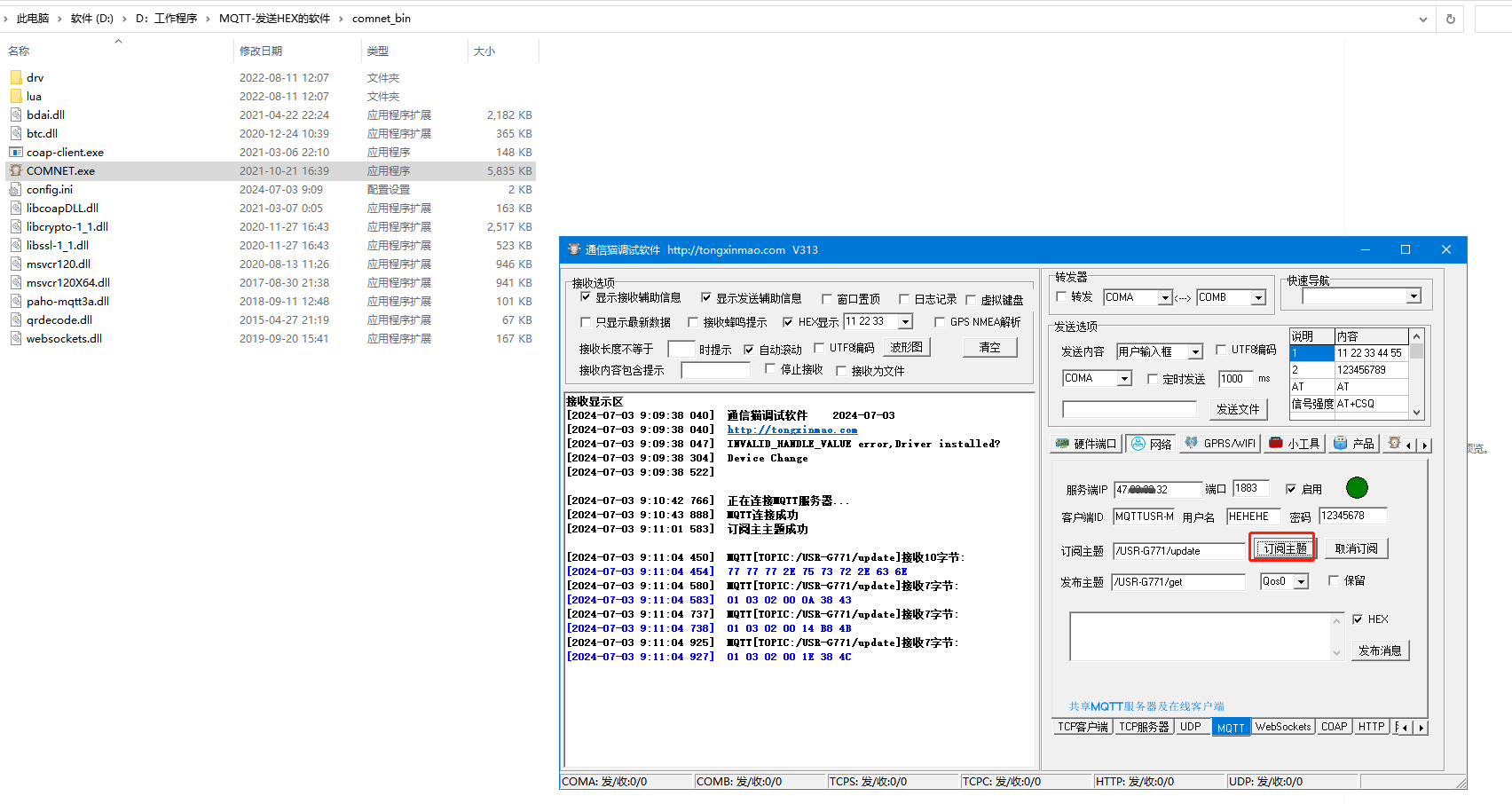

1、打開MQTT調試軟件comnet_bin

2、配置參數做另一個MQTT客戶端

（1）點擊網絡，點擊下面的MQTT

（2）服務器地址填和USR-G771連接的同一個MQTT服務器地址

（3）端口填MQTT服務器端口1883

（4）客戶端ID這里是MQTT軟件做客戶端的ID，保持默認，注意和USR-G771的客戶端ID不要一樣，如果相同會沖突。

（5）用戶名和密碼，輸入MQTT服務器的用戶名，輸入MQTT服務器的密碼。

（6）訂閱主題填/USR-G771/update，發布主題填/USR-G771/get。

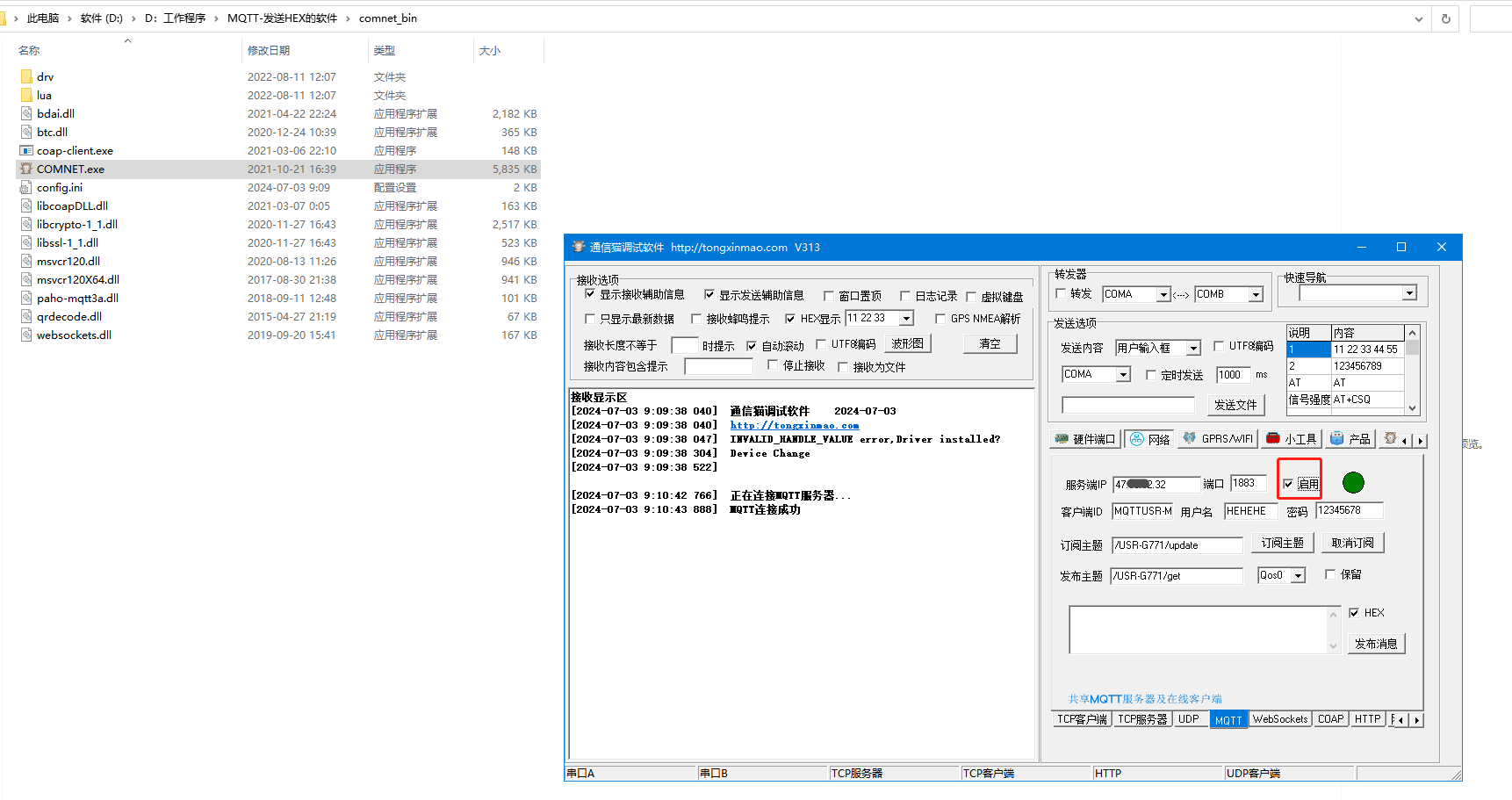

3、所有參數設置完成之后，勾選啟用

4、點擊訂閱主題

五、通訊測試

1、MODBUS SLAVE軟件設置

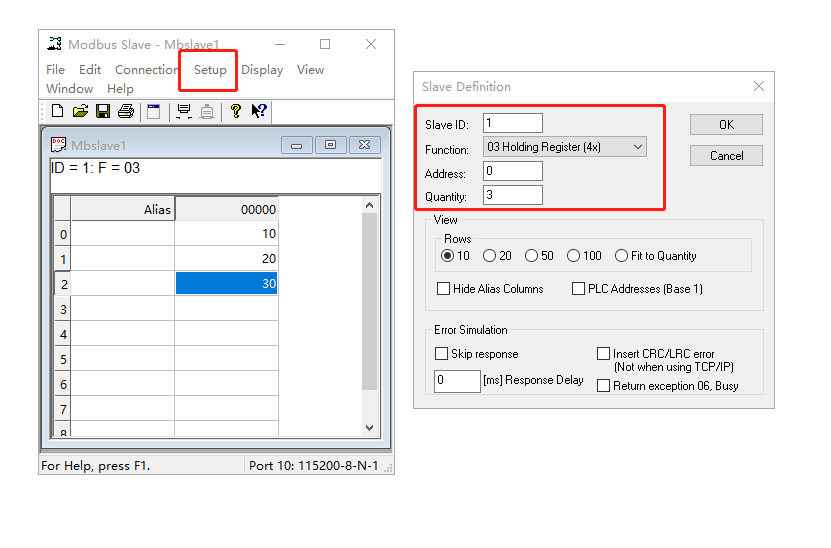

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用3。

就是模擬從機地址1，采集3個寄存器地址0、地址1、地址2的數據。

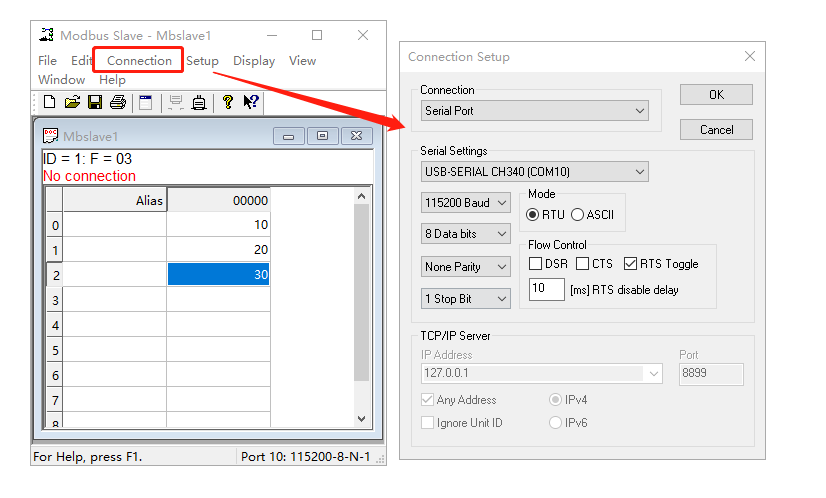

（2）點擊Connection,選擇串口，對應USR-G771所接USB-RS485串口線的COM口號，串口參數和USR-G771串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

（3）寄存器地址0填數據10，寄存器地址1填數據20，寄存器地址3填數據30。

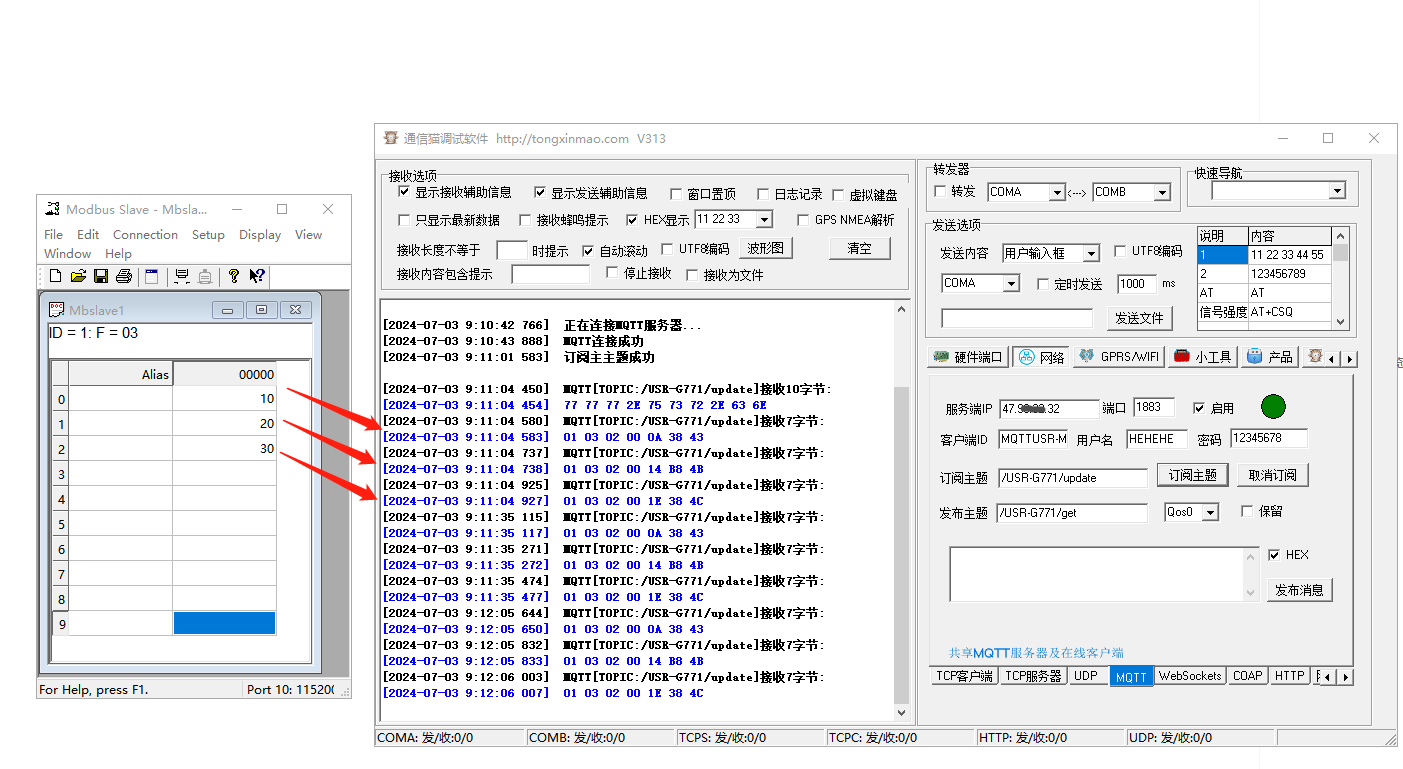

2、透傳上報，MQTT軟件訂閱

網關會按照設定的輪詢規則，主動采集從機的數據，并以透傳格式上報數據給MQTT服務器。需要接收數據的MQTT客戶端訂閱聯網模塊的發布主題就能收到設備的上報信息。

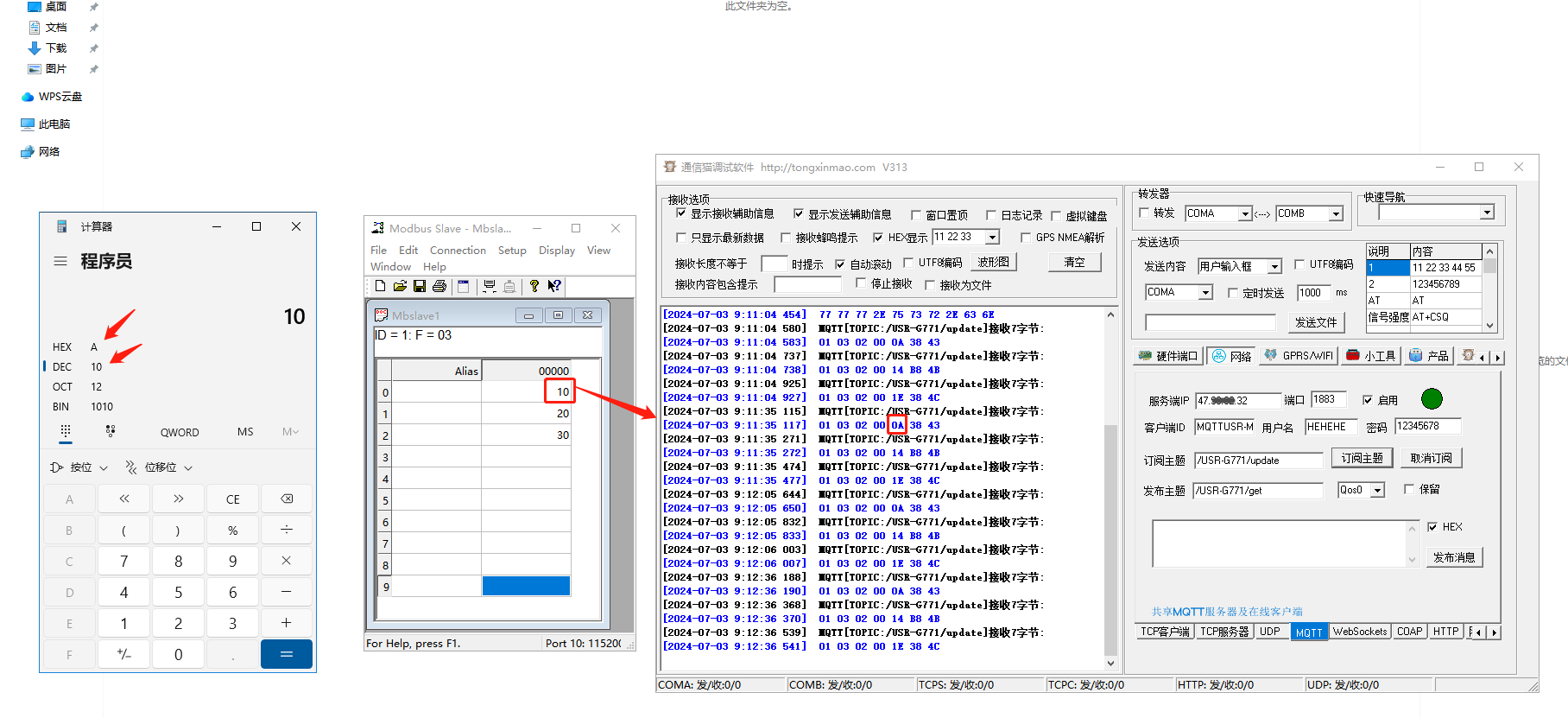

寄存器地址0數據十進制10對應十六進制0A

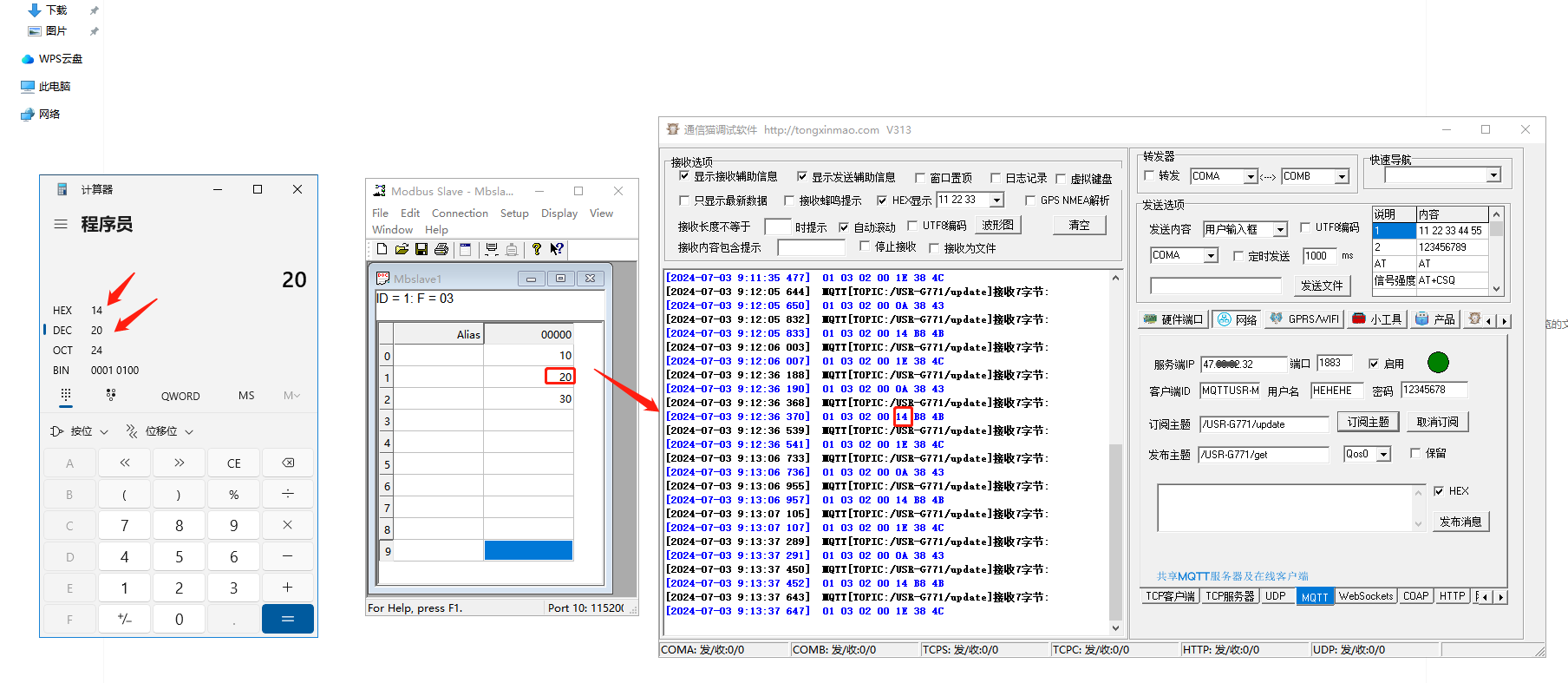

寄存器地址1數據十進制20對應十六進制14

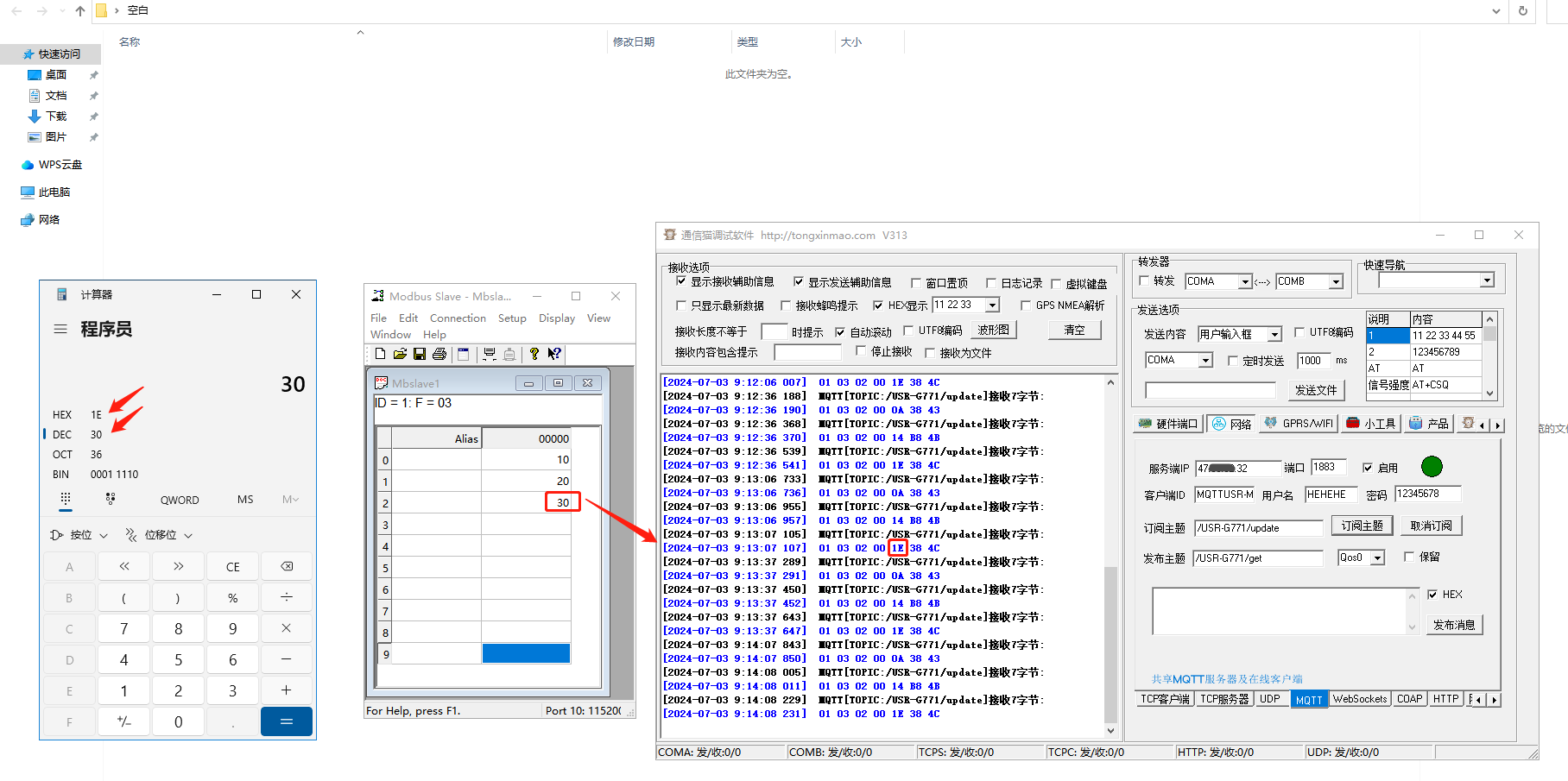

寄存器地址2數據十進制30對應十六進制1E

3、MQTT軟件推送，Json下發命令

MQTT服務器可以往聯網模塊訂閱的主題發送命令來實現交互，例如往從機寫數據?？梢钥吹絪lave從機收到指令進行了回復，同時參數發生了改變。

（1）Json下發命令如下，去修改從機1，寄存器地址0的數據更新100，寄存器地址1的數據更新200，寄存器地址3的數據更新300。

{

"rw_prot": {

"Ver": "1.0.1",

"dir": "down",

"id": "00601924061200038538",

"r_data": [{

"name": "1"

},

{

"name": "2"

},

{

"name": "3"

} ] ,

"w_data": [{

"name": "1",

"value": "100"

},

{

"name": "2",

"value": "200"

},

{

"name": "3",

"value": "300"

} ]

}

}

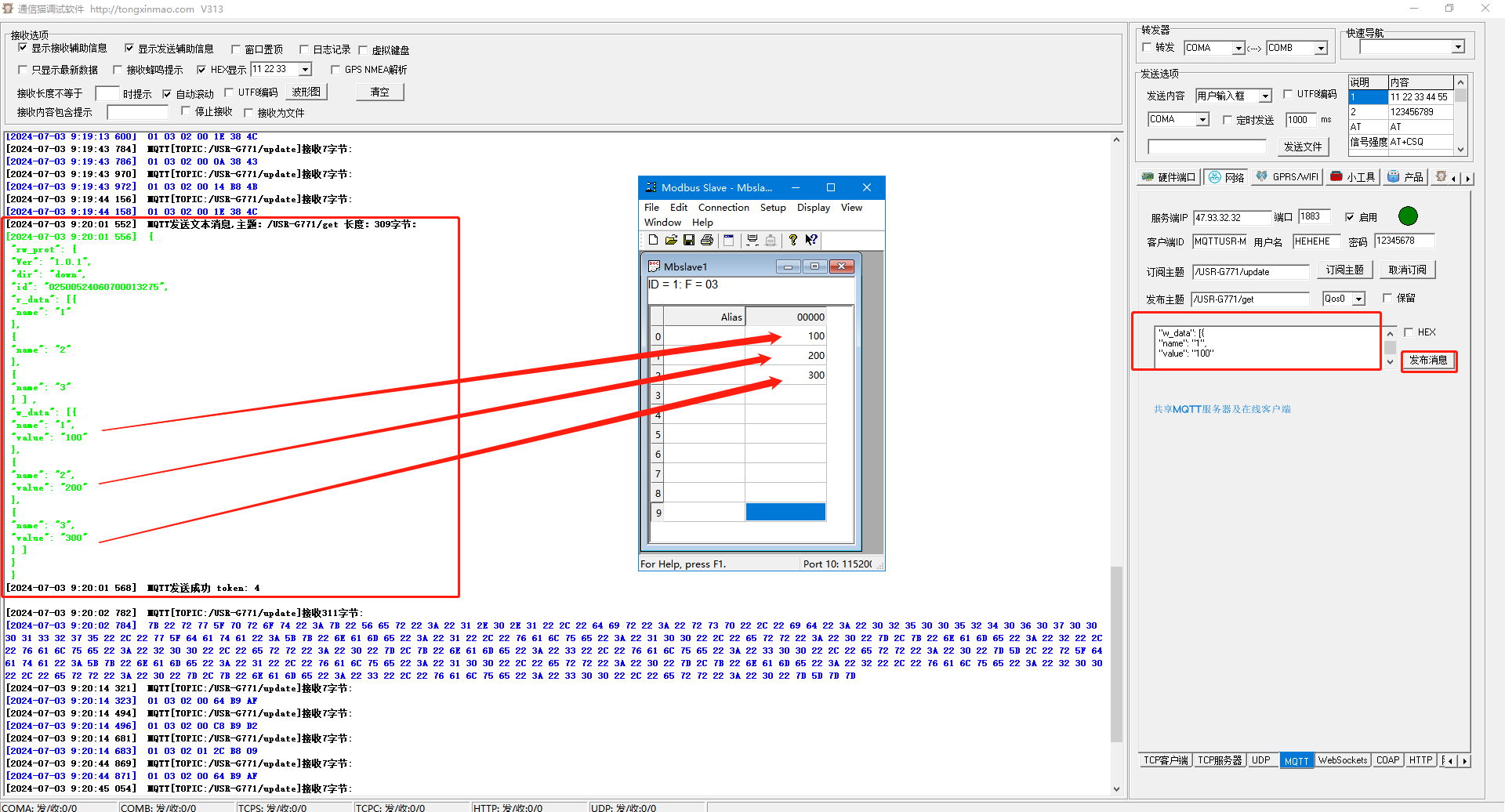

（2）MQTT軟件，在下面的發送框輸入Json下發命令，點擊發布消息，發送給USR-G771串口，往從機寫數據?？梢钥吹絪lave從機收到指令進行了回復，同時參數發生了改變。寄存器地址0寫數據100，寄存器地址1寫數據200，寄存器地址2寫數據300。

（3）更新后的數據，再上報采集。寄存器地址0寫數據100，寄存器地址1寫數據200，寄存器地址2寫數據300。

4、使用JSON下發命令，id是信息ID號，由服務器下發，設備回復保持一致即可。如服務器不下發， 則忽略。上報中，默認采用設備SN作為ID。

編寫人：金志方 編寫日期：2024-07-03

審核人：金志方 審核日期：2024-07-03

訂正版本：V1.0 訂正內容：初稿
