一、資料下載

USR-TCP232-304 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-304 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-304 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1255.html

USR-TCP232-304 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

串口 網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-TCP232-304 產品 1臺

5V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-TCP232-304 的485串口接USB-RS485串口線到電腦USB口，網口通過網線直連電腦，然后產品接5V電源適配器上電。

電腦打開設置軟件。

三、產品參數設置

1、電腦環境參數設置

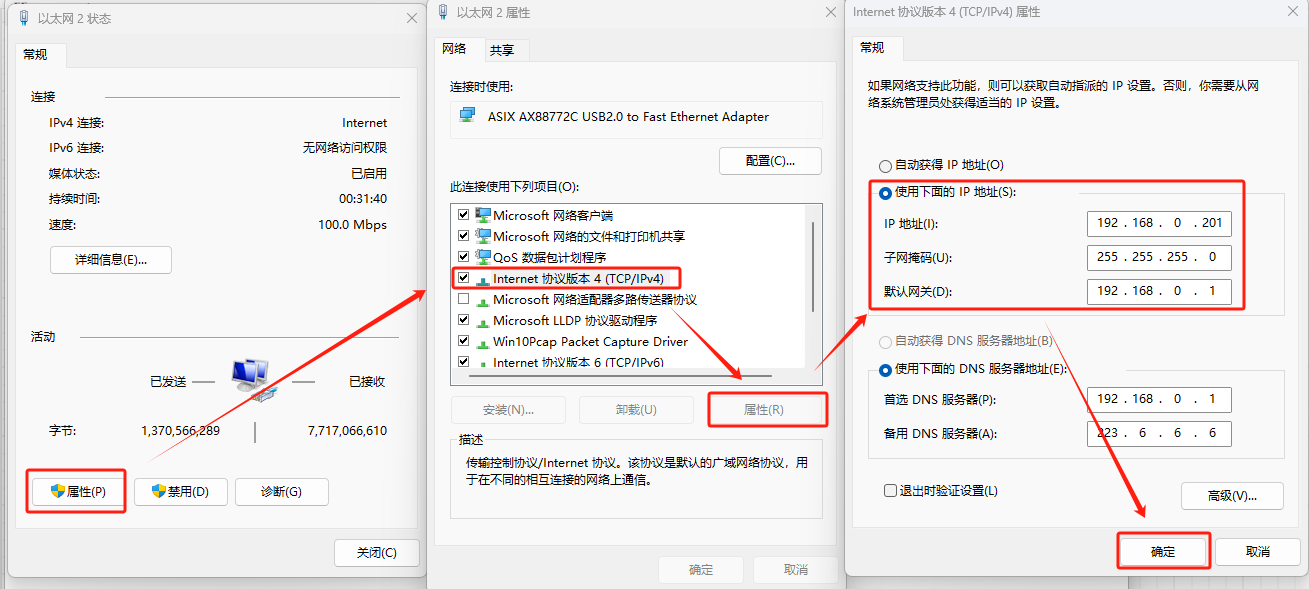

USR-TCP232-304出廠默認IP是192.168.0.7，將電腦IP設置為192.168.0.201，禁用其他網卡

控制面板---網絡和Internet---網絡和共享中心，修改以太網屬性

電腦關閉防火墻和殺毒軟件

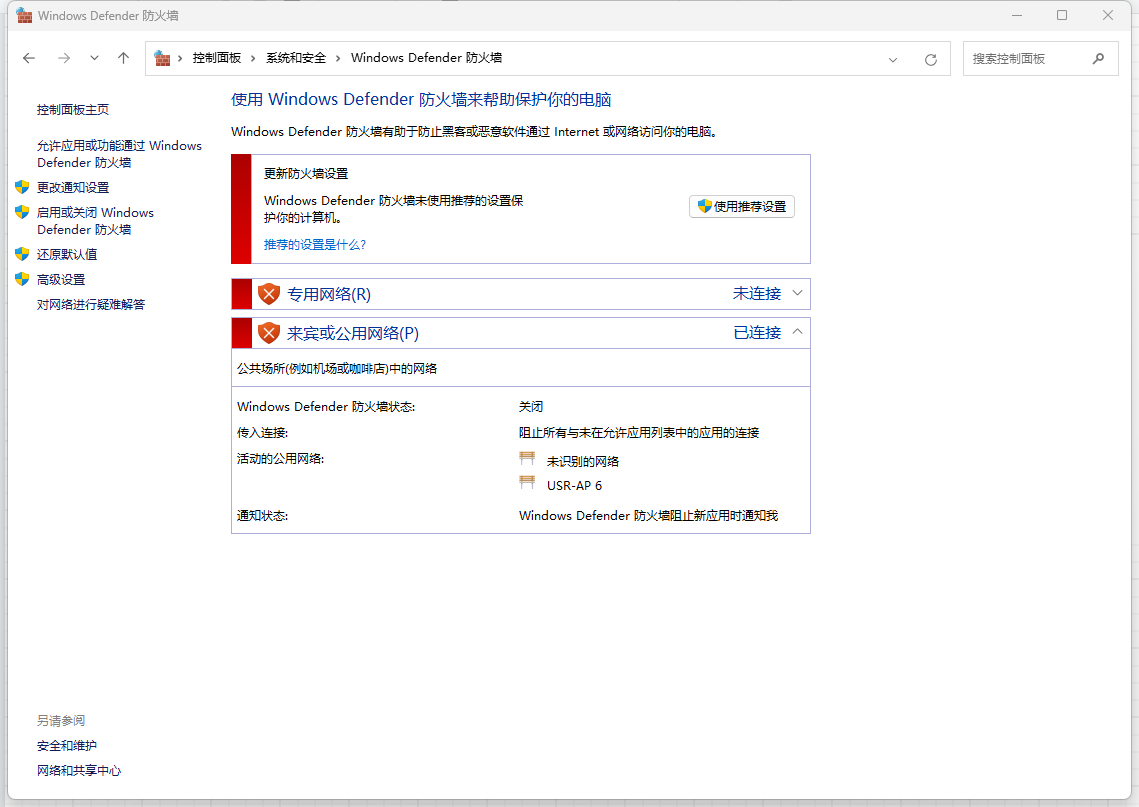

控制面板---系統和安全---Windows Defnder防火墻，關閉防火墻

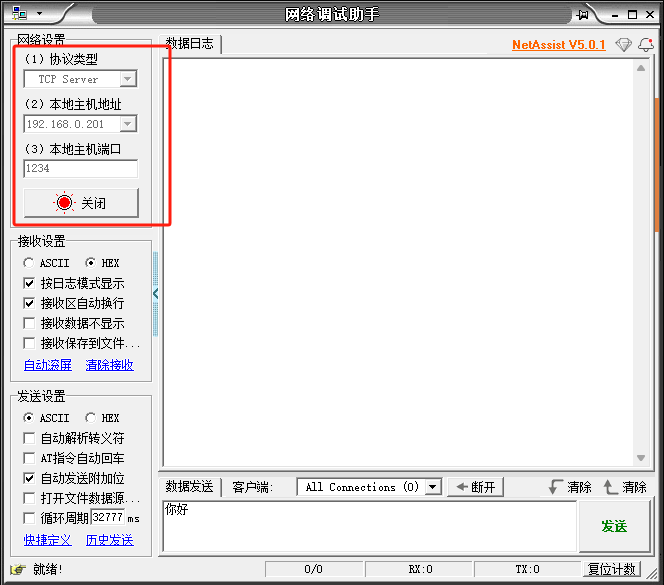

電腦打開一個網絡調試助手，工作模式設置TCP SERVER，本地端口號1234，點擊監聽

2、USR-TCP232-304參數設置

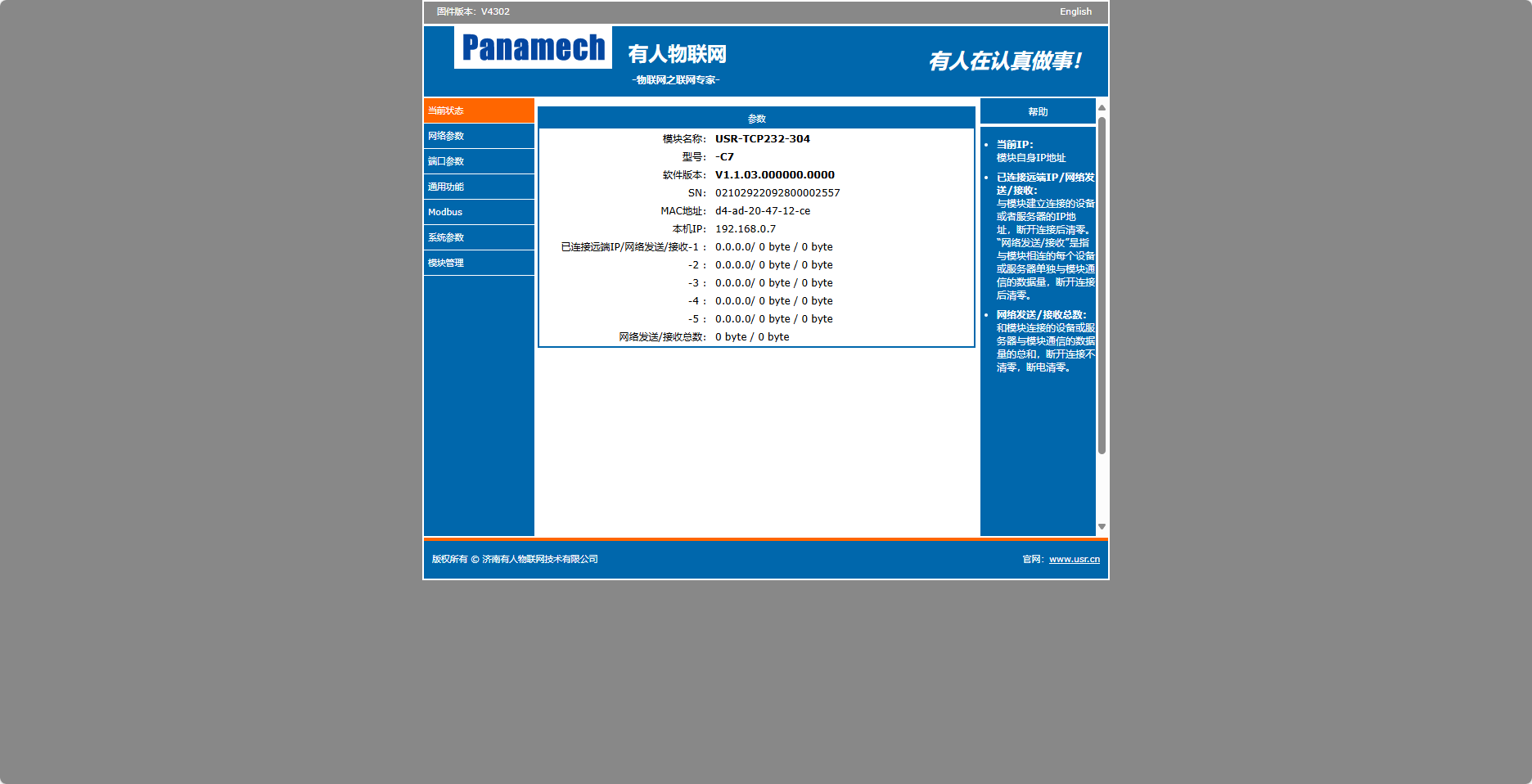

打開瀏覽器輸入192.168.0.7，賬號密碼都是admin,進入內置網頁

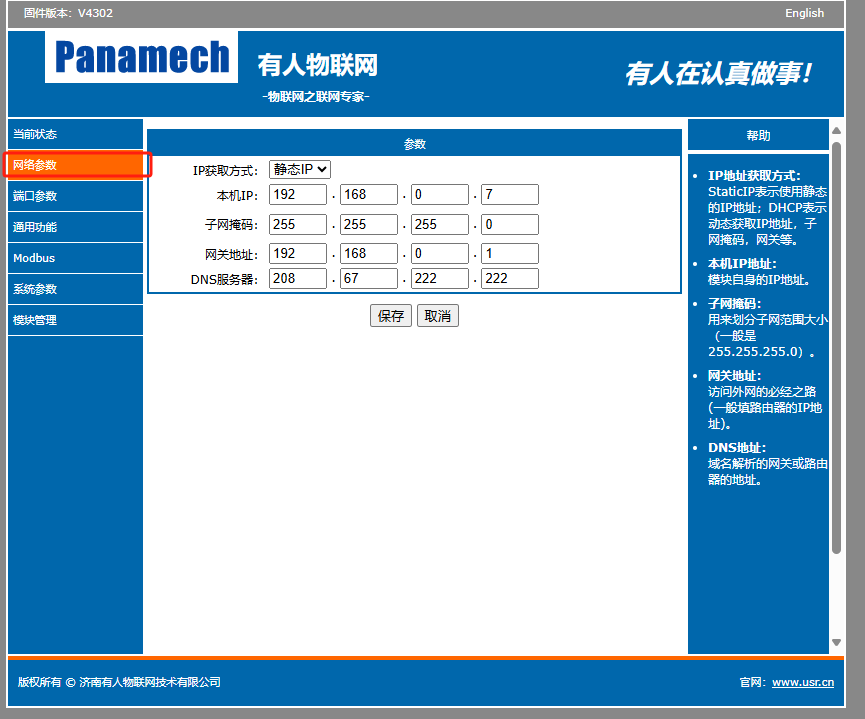

網絡參數，保持出廠默認的靜態IP 192.168.0.7,用戶可根據自己需求設置靜態IP或DHCP

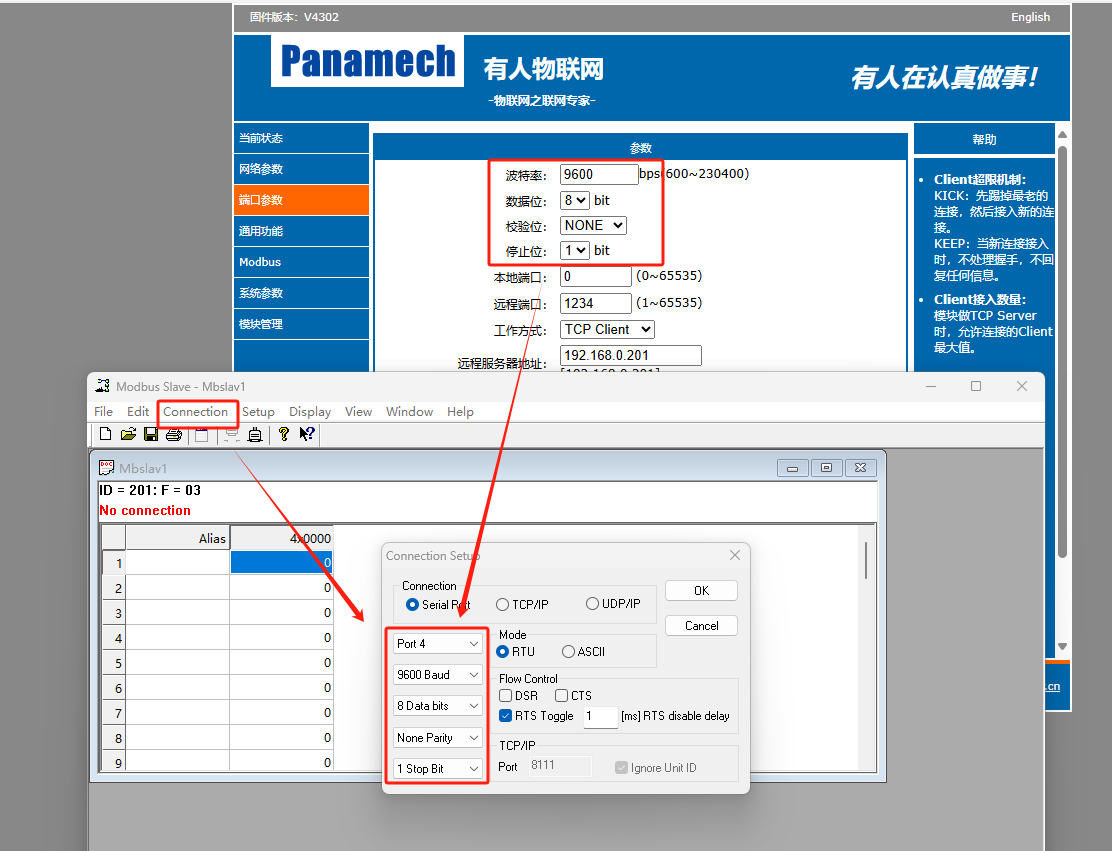

串口參數9600，遠程端口號1234，遠程服務器地址：192.168.0.201

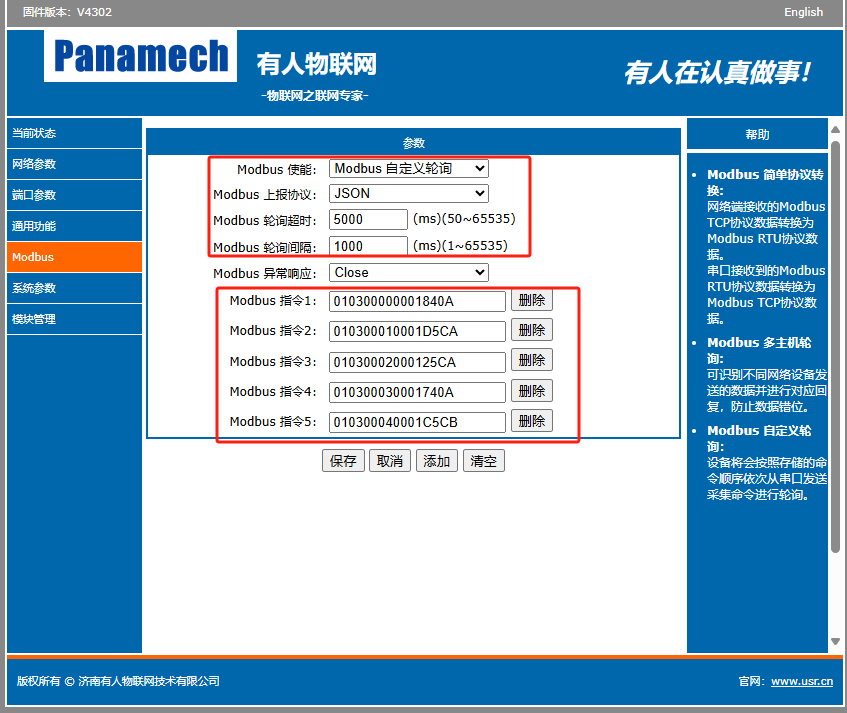

modbus---開啟modbus自定義輪詢使能，上報協議選擇JOSN，添加modbus指令

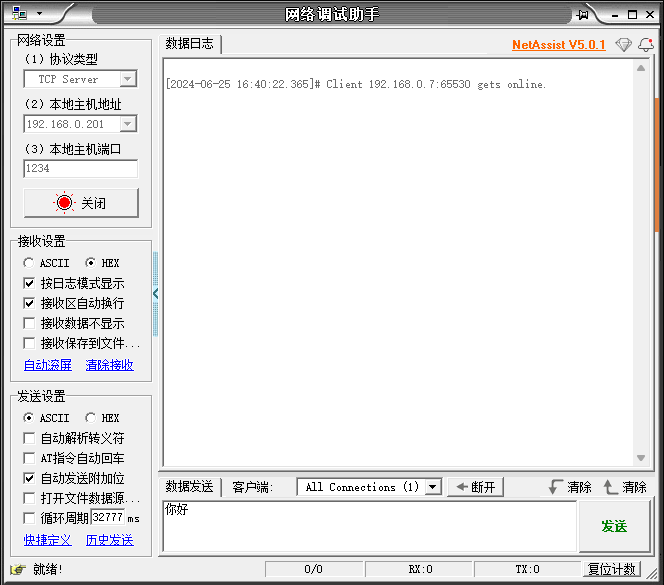

網絡調試助手監測到TCP CLIENT 接入

3、MODBUS SLAVE軟件參數設置

打開modbus slave軟件，選擇串口參數

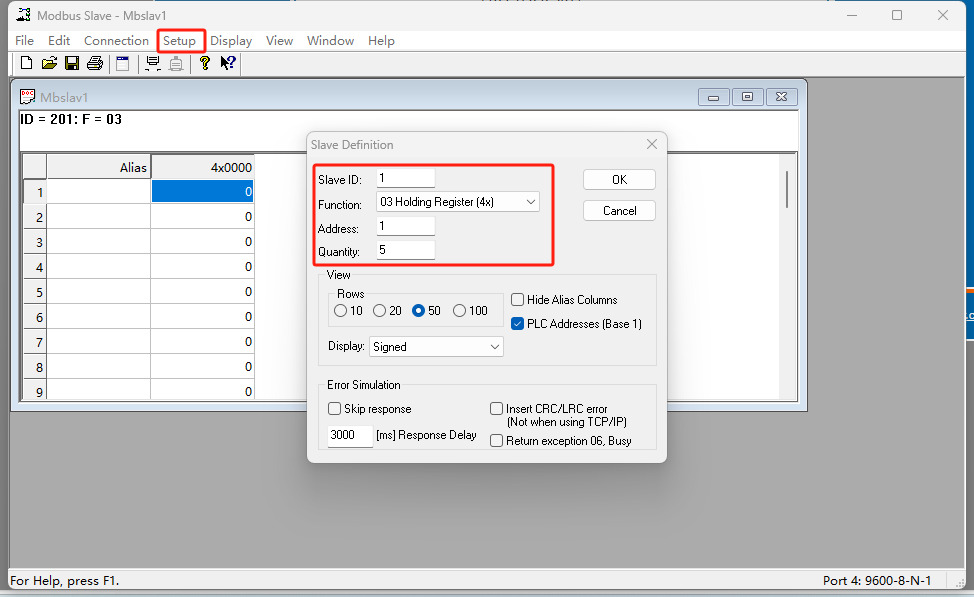

填入設備地址1，功能碼03 ，寄存器起始地址1，數據長度5，點擊OK

四、功能調試

1、功能調試

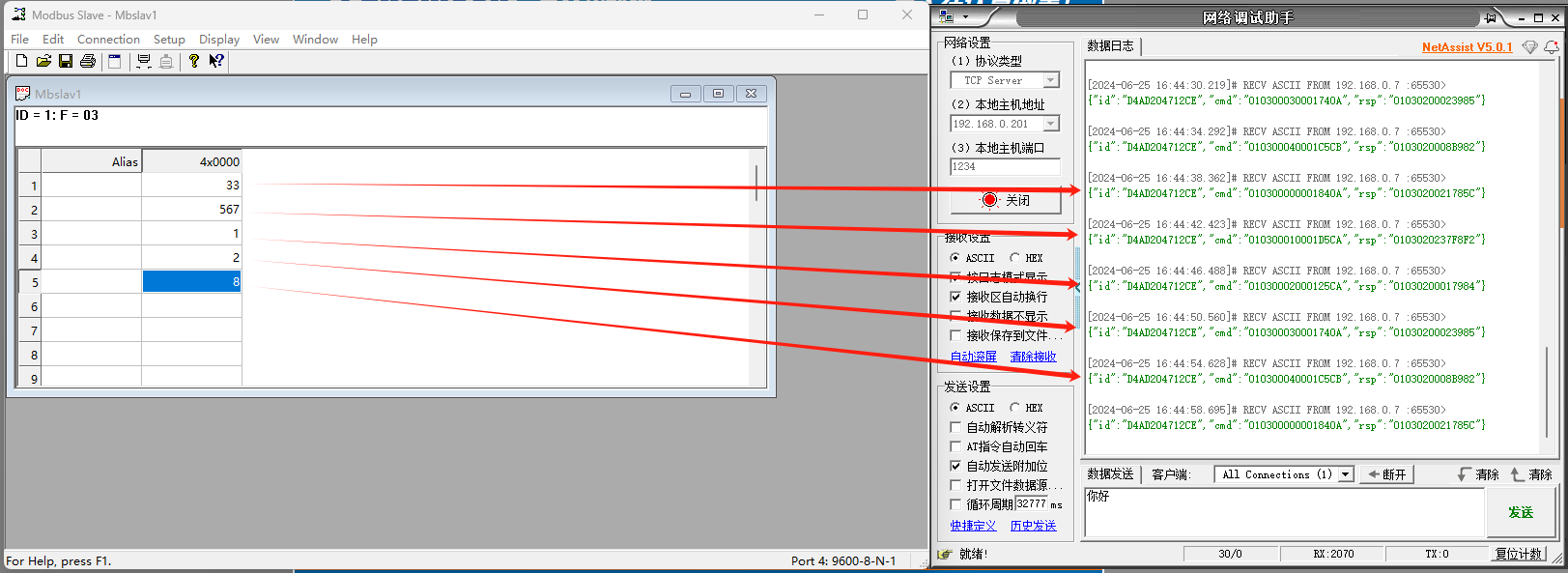

在SLAVE軟件中5個點位隨機輸入數字，網絡調試助手上可以檢測到USR-TCP232-304上報的數據。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-06-25

審核人：尹叢欣 審核日期：2024-06-25

訂正版本：V1.0 訂正內容：初稿
