USR-N668局域網UDP通訊示例

一、資料下載

USR-N668軟件設計手冊下載鏈接：http://imbacareer.com.cn/Download/544.html

USR-N668 說明書下載鏈接：http://imbacareer.com.cn/Download/800.html

USR-N668 規格書下載鏈接：http://imbacareer.com.cn/Download/689.html

USR-N668 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/547.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-N668 產品 1臺

220V交流電源線 1根

超五類網線 2根

筆記本電腦 1臺

USR-RS232串口線1條

有人公司網口轉DB9轉接頭 1個

白色母對母轉接線 1根

2、硬件連接

USR-N668 網口用網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，網口的串口1接網線，接有人云黑色網口轉DB9公頭，公頭接白色母對母轉接線，母頭接USB-RS232串口線公頭，拆開反面小蓋，將串口一的撥碼撥到232位置。然后產品接電源線，打開開關上電。

電腦關閉防火墻，禁用其他網卡。

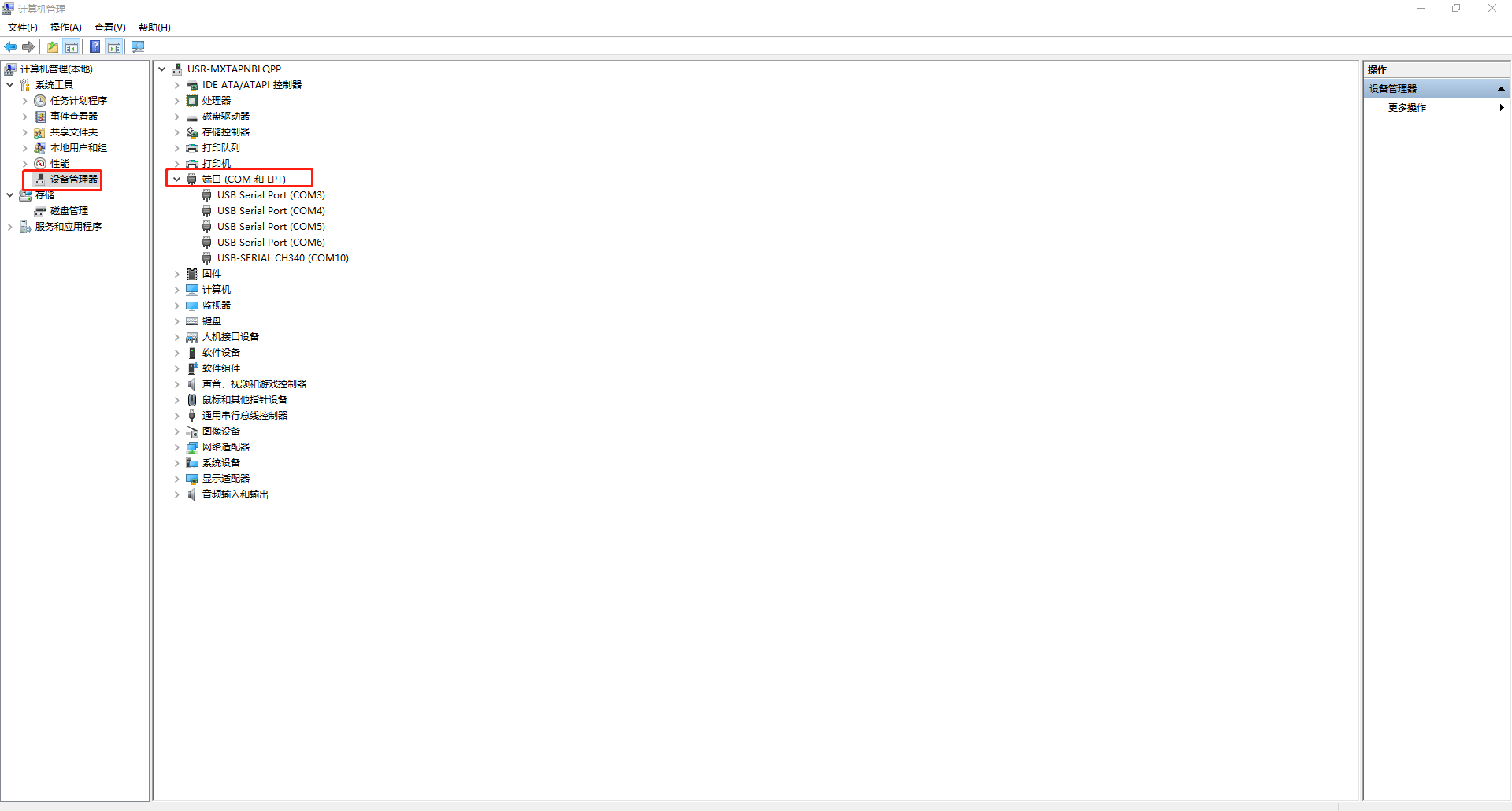

3、確認串口線的串口號COM3

三、USR-N668參數設置

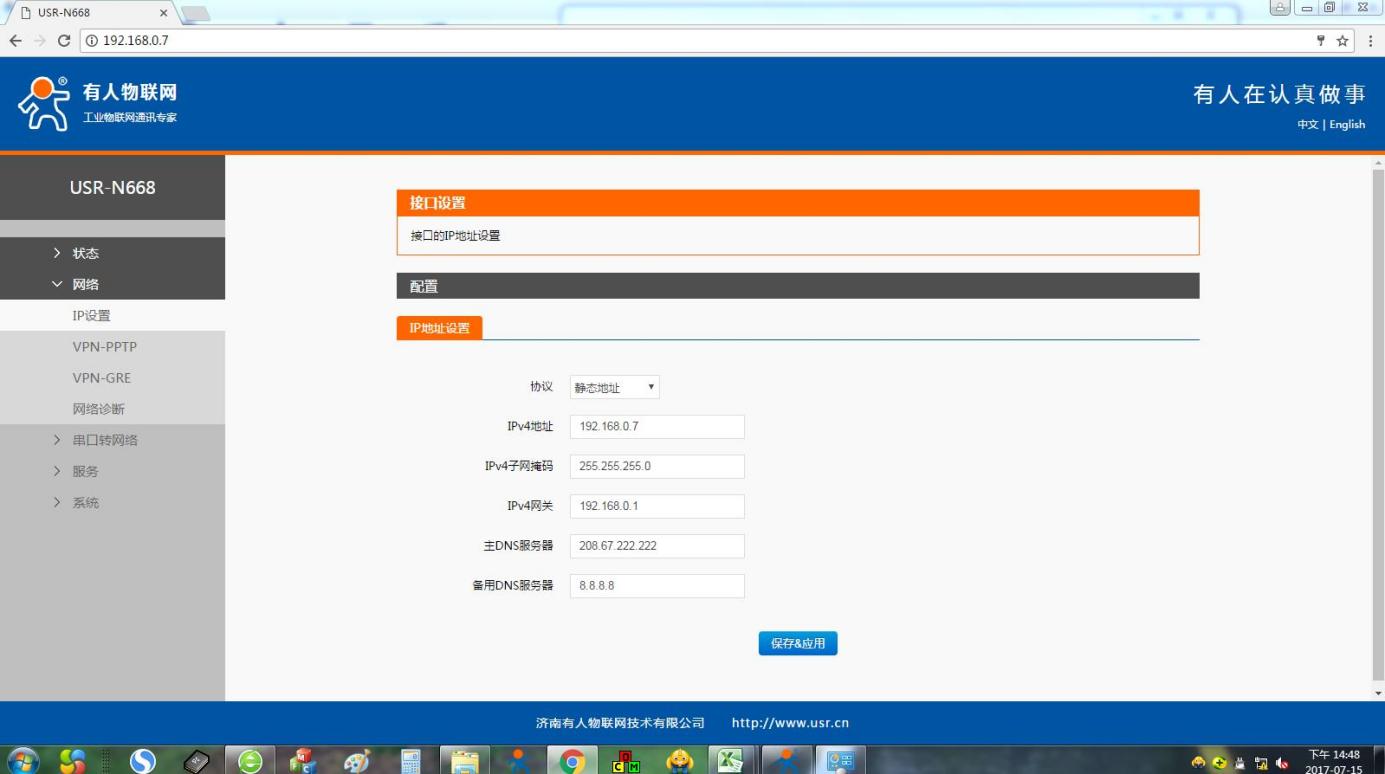

1、登陸N668網頁

N668網口和電腦網線直連，瀏覽器輸入192.168.0.7登陸N668網頁，用戶名和密碼都是admin。

2、設置串口1參數

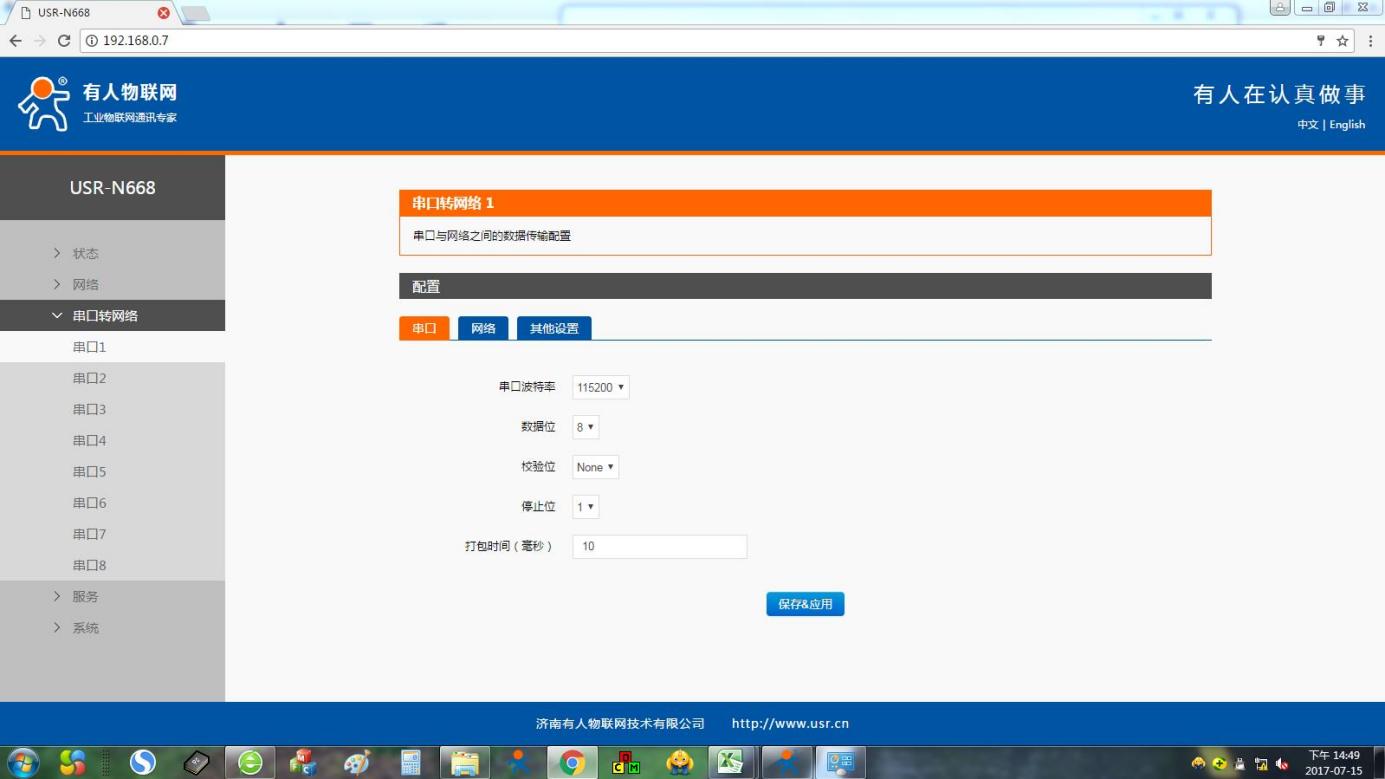

（1）串口參數波特率是默認115200，NONE，8,1

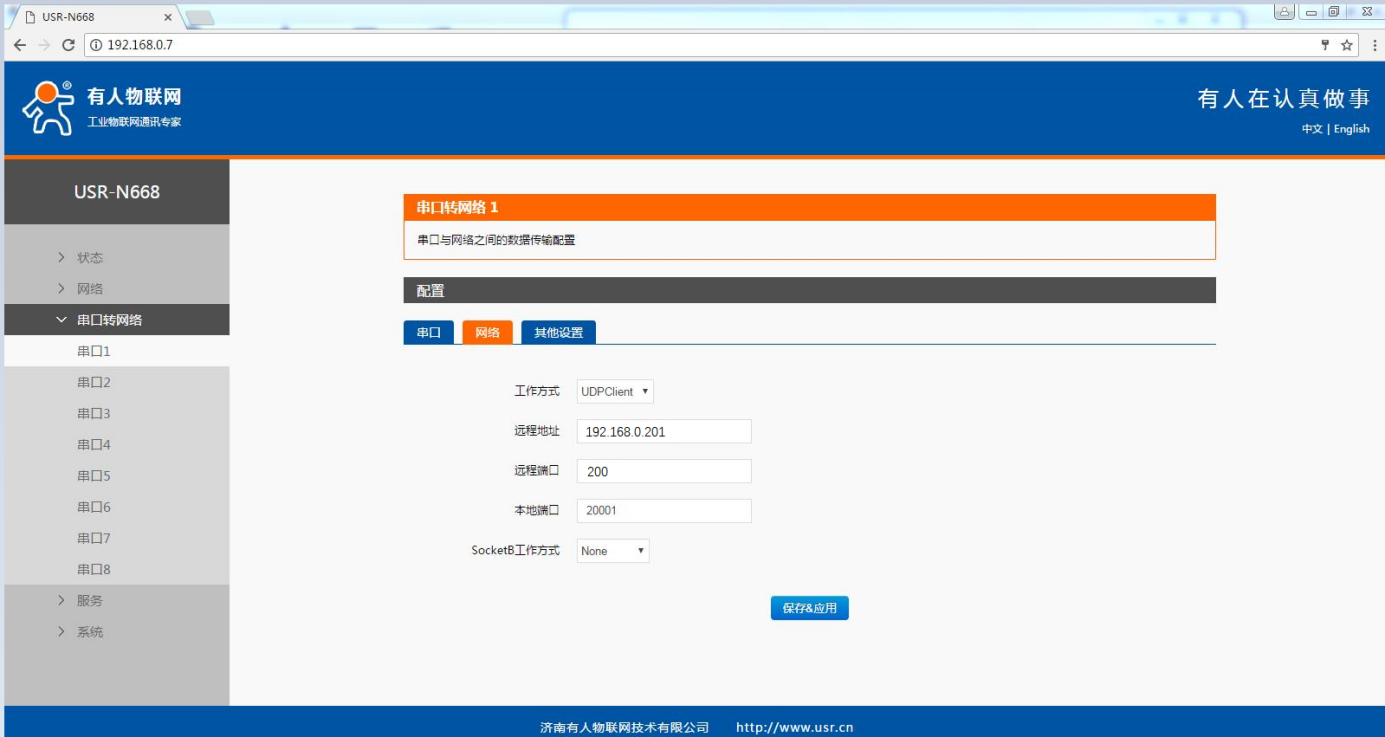

（2）網絡參數設置：

工作方式：UDP client

遠程服務器地址(填連接的電腦IP）：192.168.0.201

遠程端口：200 本地端口：20001

（3）點擊保存&應用，重啟N668

四、通訊測試

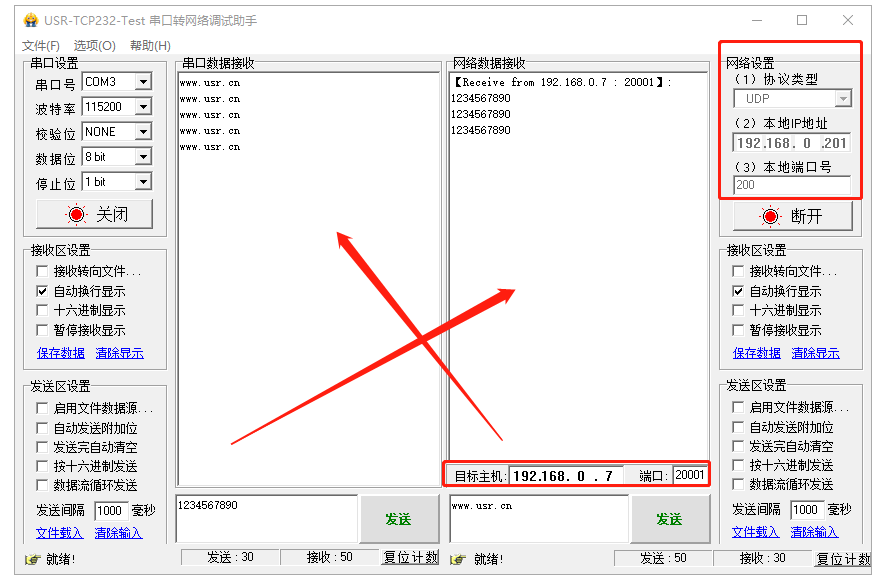

打開一個串口網絡助手，左邊打開N668串口一接的USB串口線COM口，COM3，波特率和N668串口一波特率保持一致。

右邊協議類型UDP，本地IP地址填電腦IP，192.168.0.201，本地端口號填200。

目標主機填192.168.0.7，端口20001。

點擊建立連接，測試串口和網絡相互發送數據，UDP通訊測試串口和網絡之間的通訊正常。

編寫人：金志方 編寫日期：2024-06-14

審核人：金志方 審核日期：2024-06-14

訂正版本：V1.0 訂正內容：初稿
