USR-W610 ID上云和虛擬串口軟件（V3版本）一對一通訊示例

一、資料下載

USR-W610 軟件設計手冊下載鏈接：http://imbacareer.com.cn/Download/577.html

USR-W610 規格書官網下載鏈接：http://imbacareer.com.cn/Download/578.html

USR-W610 說明書下載鏈接：http://imbacareer.com.cn/Download/1152.html

USR-W610 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/707.html

USR-VCOM虛擬串口（V3.7.2.529版本）下載鏈接：http://imbacareer.com.cn/Download/31.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-W610 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-W610 的232串口接USB串口線到電腦USB口，接好天線，然后產品接12V電源適配器供電。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-W610的USB-RS232串口線COM口號。

三、有人云參數設置

1、登錄有人云賬號

www.USR-W610.cn 點擊有人云跳轉到登錄頁面。

2、添加有人產品

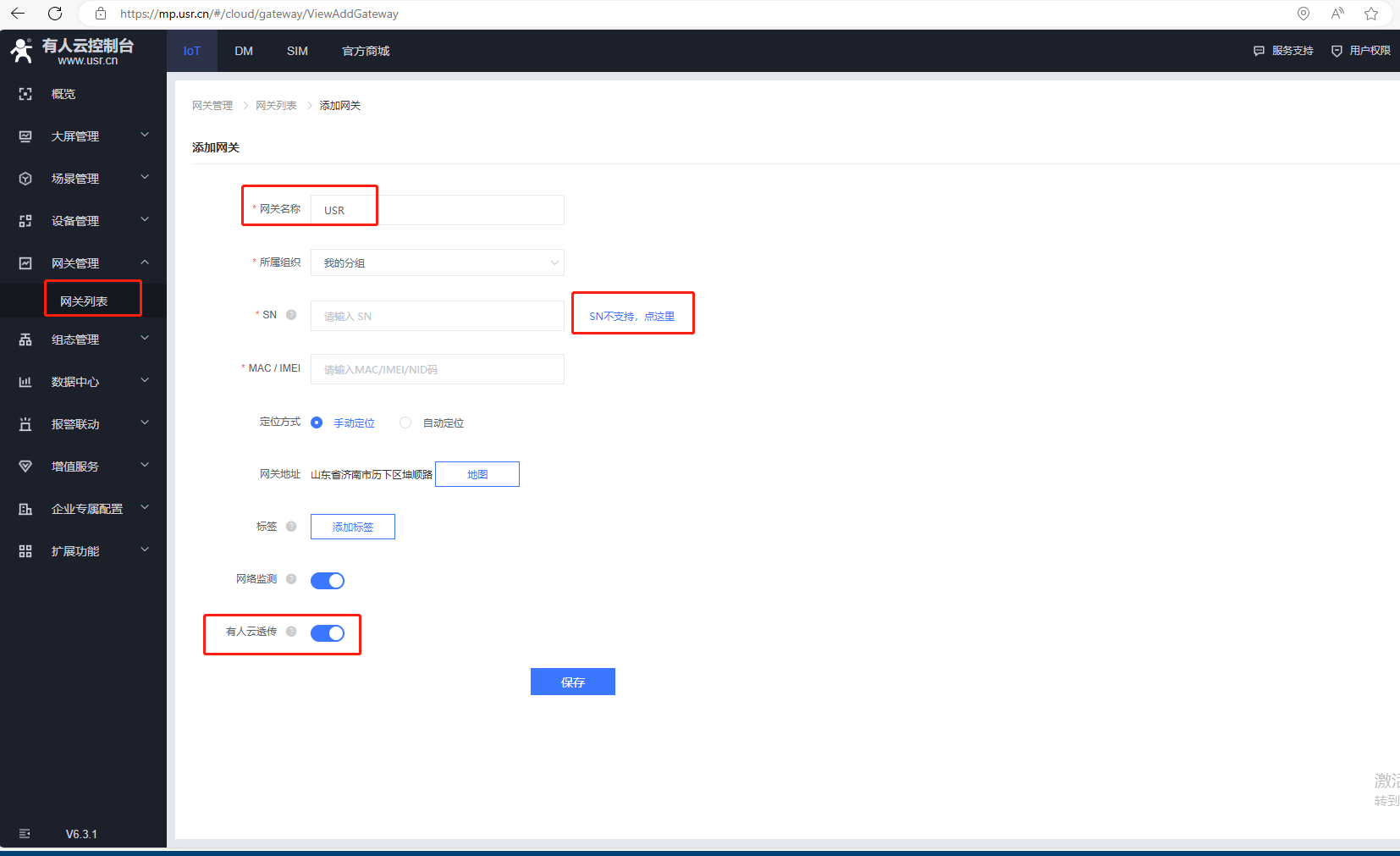

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

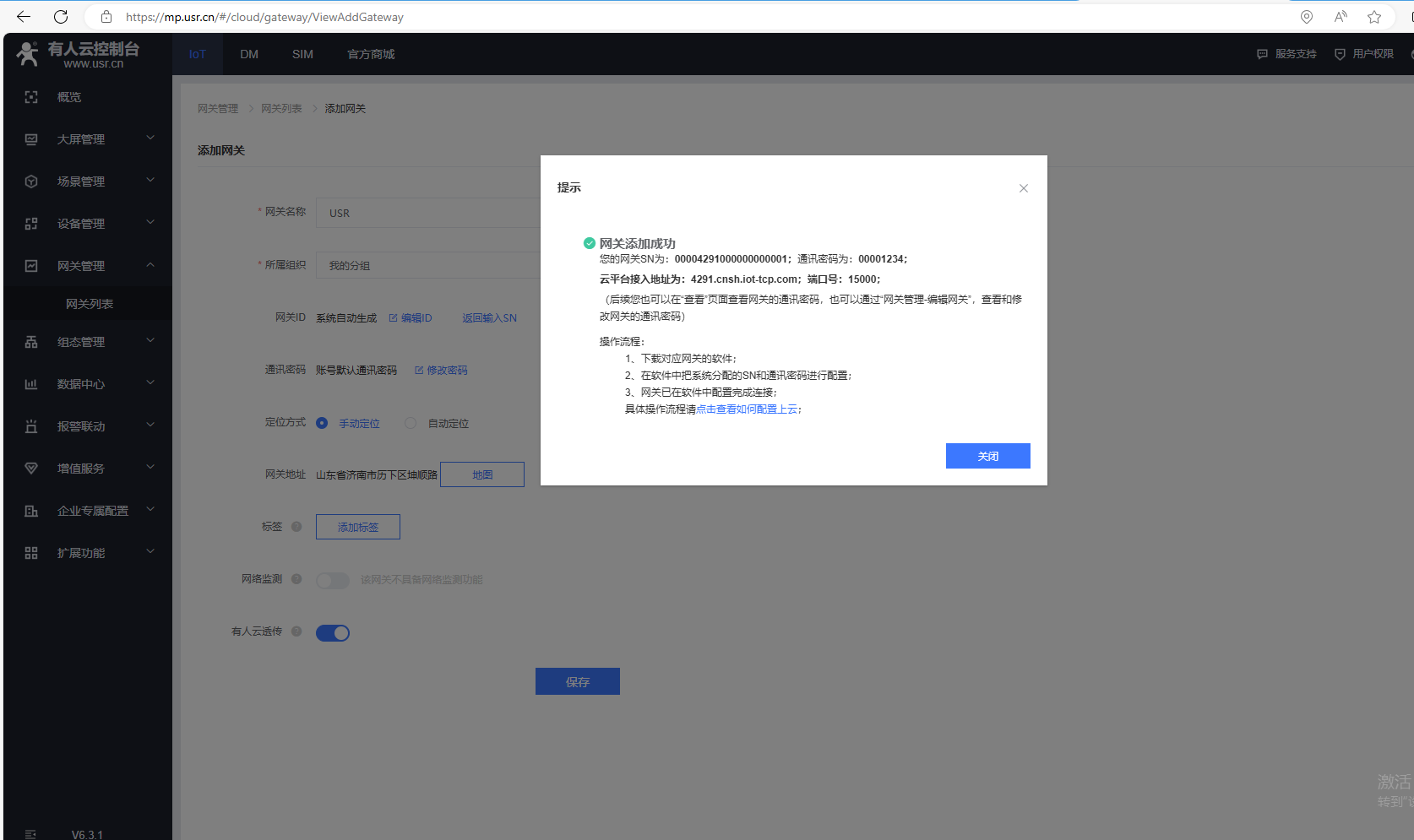

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

四、W610參數設置

1、配置工作模式

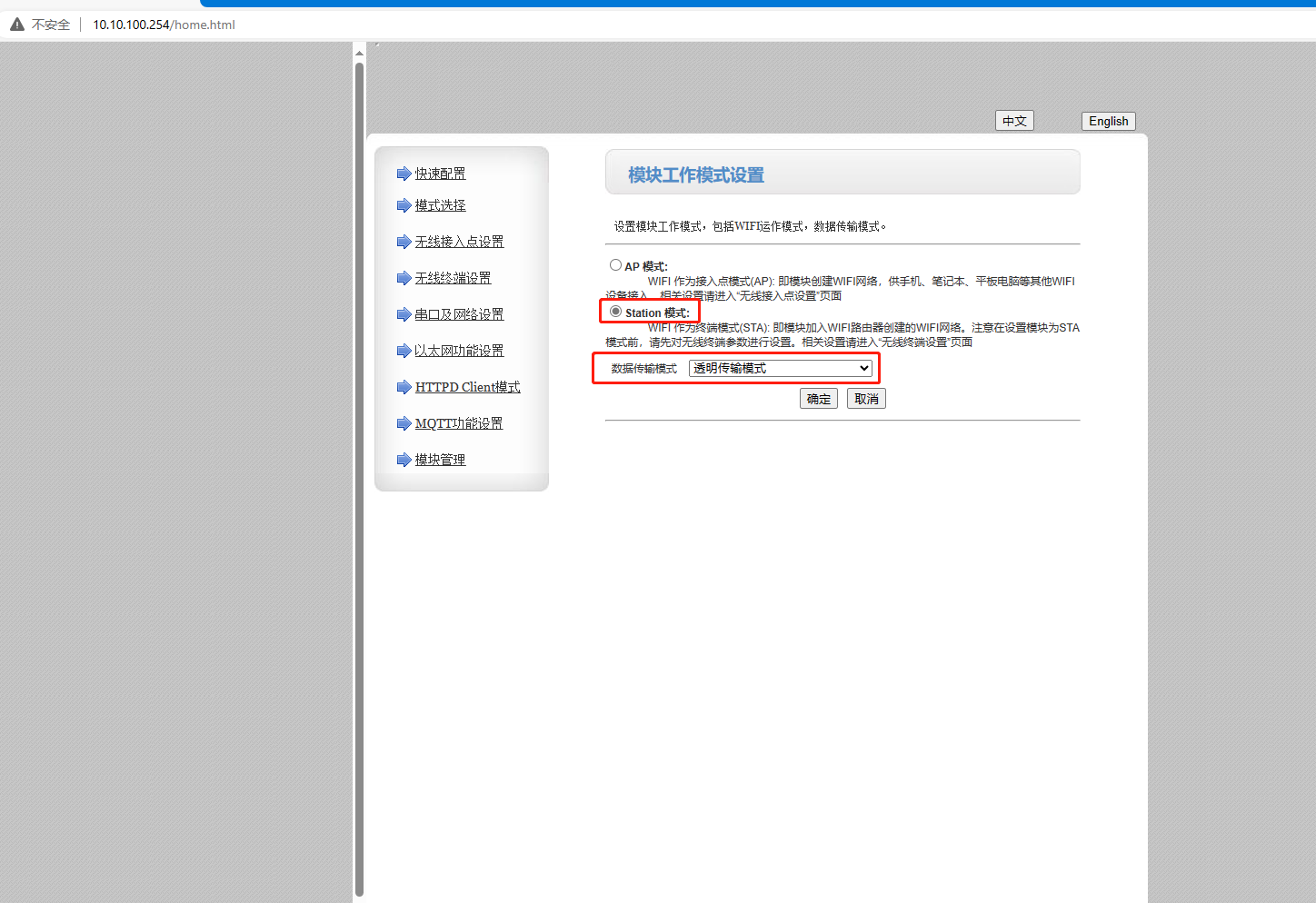

電腦連接W610的WiFi，瀏覽器輸入10.10.100.254登陸W610網頁，將工作模式設置STA，透明傳輸模式，點擊確定。

2、配置無線終端參數

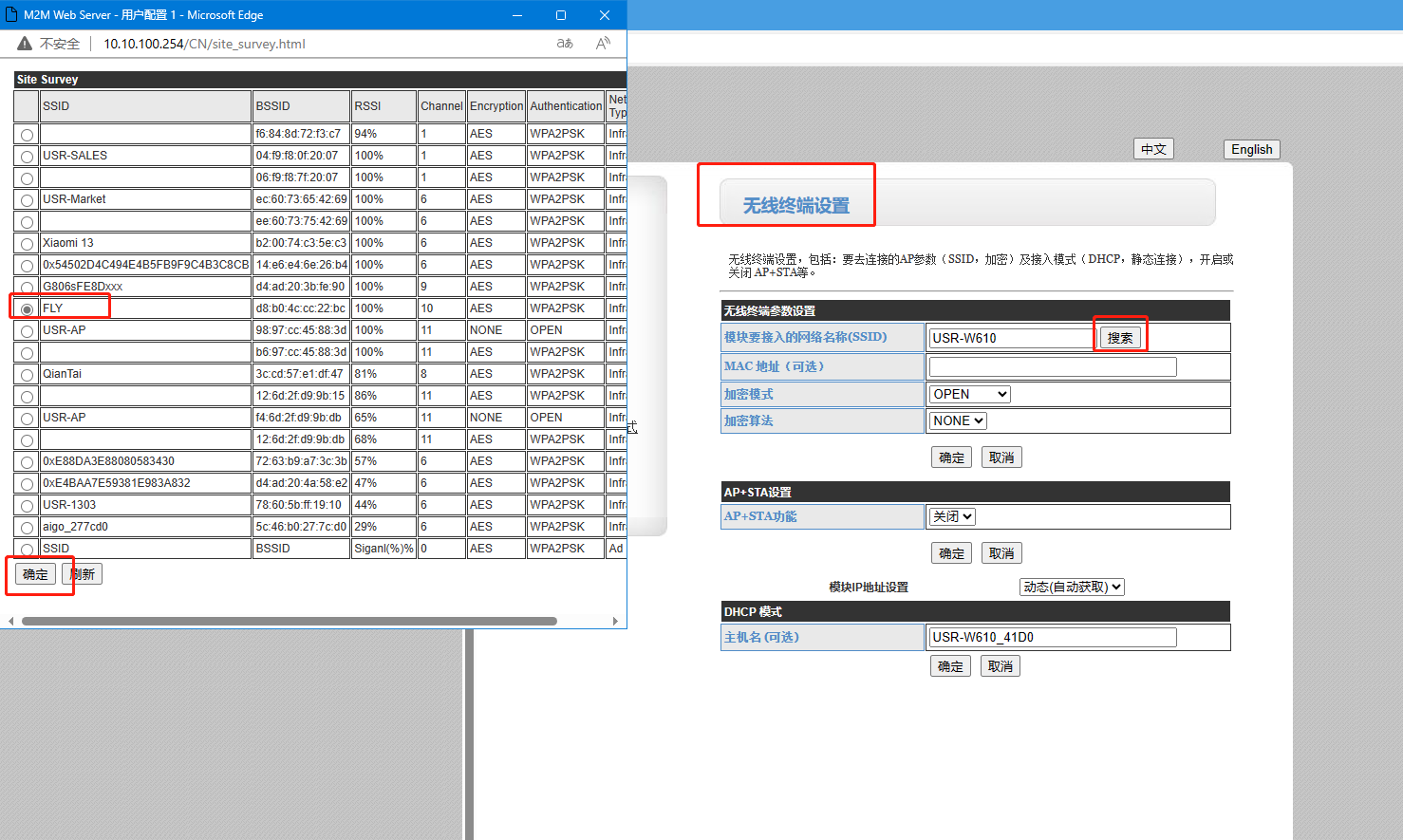

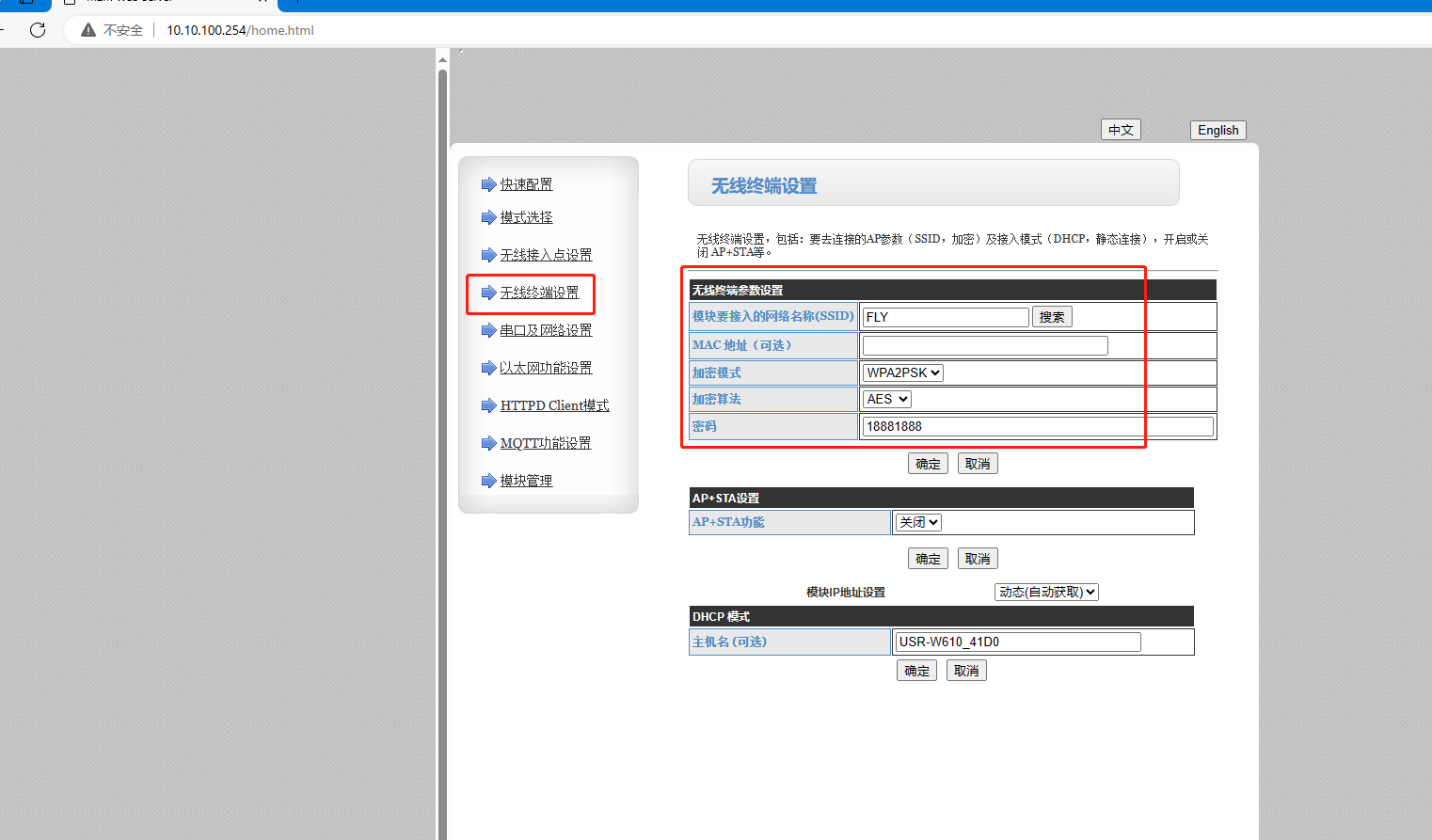

設置無線終端連接可以上外網的路由器參數，點擊確定。

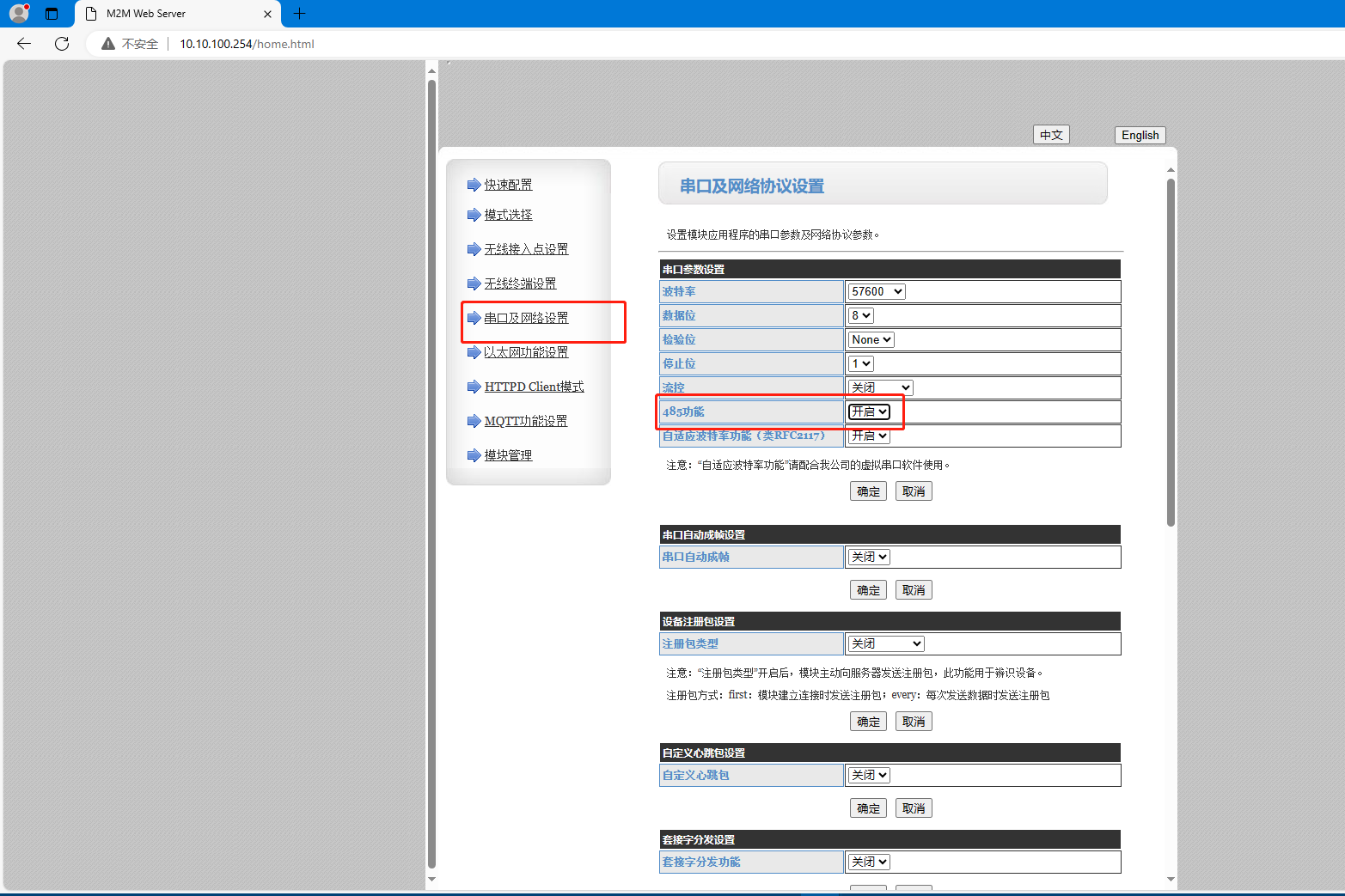

3、設置串口及網絡參數

串口參數保持默認，波特率、數據位、停止位、校驗位，實際測試和所接串口設備串口參數保持一致。

開啟485功能，點擊確定

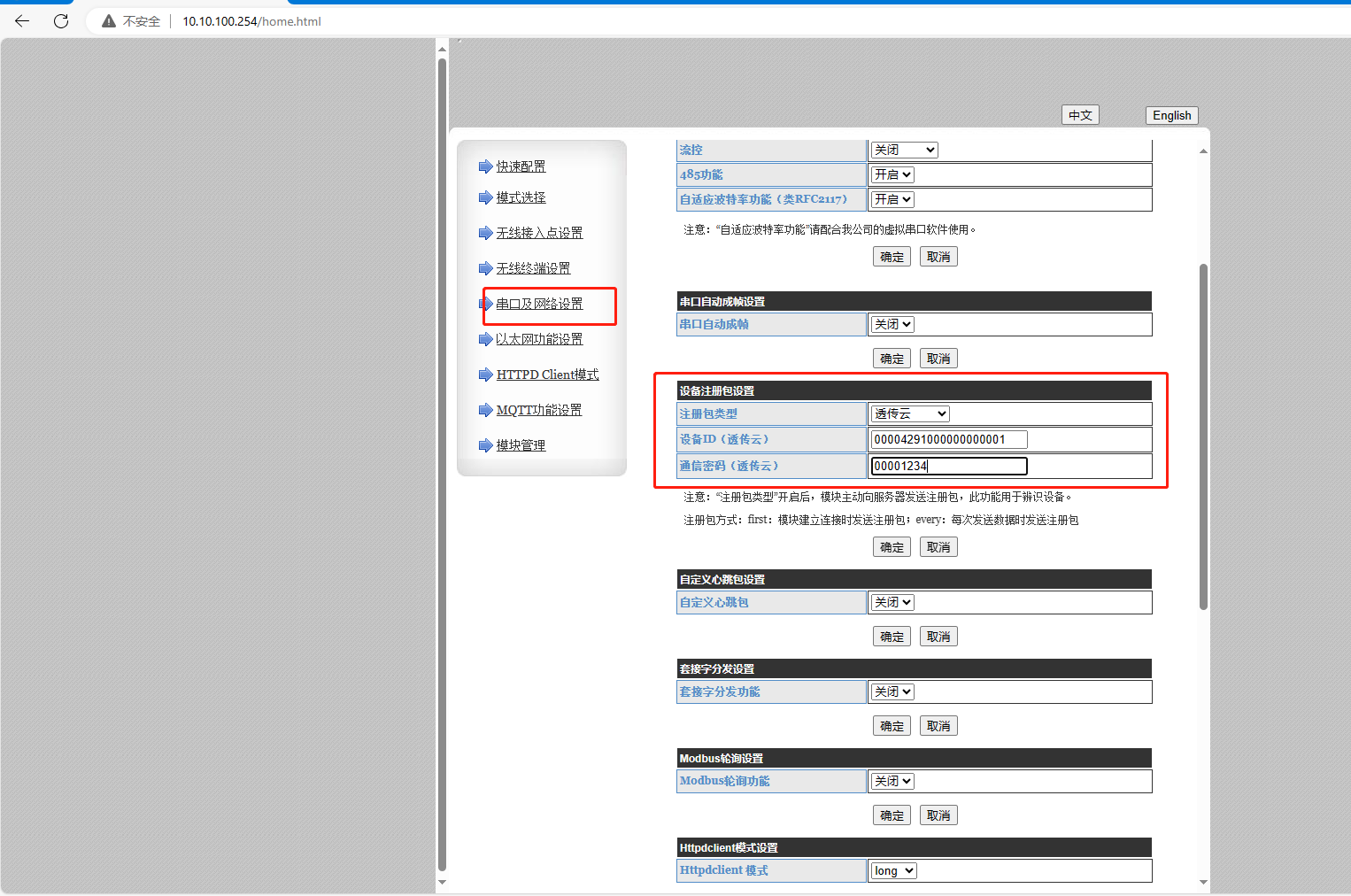

開啟注冊包功能

注冊包類型：透?jìng)髟?

設備ID：00004291000000000001； 通信密碼為： 00001234，點擊確定

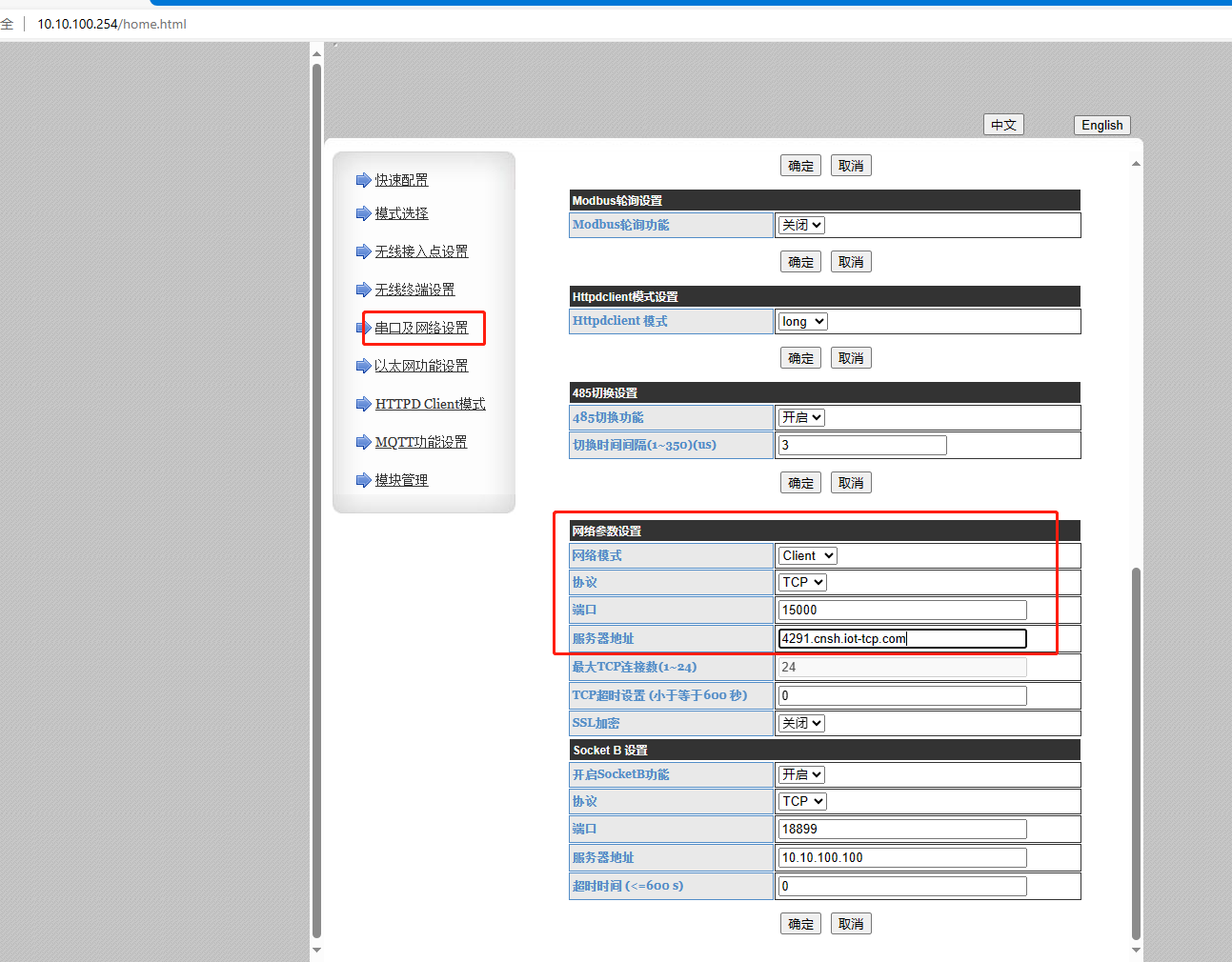

工作方式：TCP client

遠程服務器地址：4291.cnsh.iot-tcp.com 遠程端口：15000，點擊確定

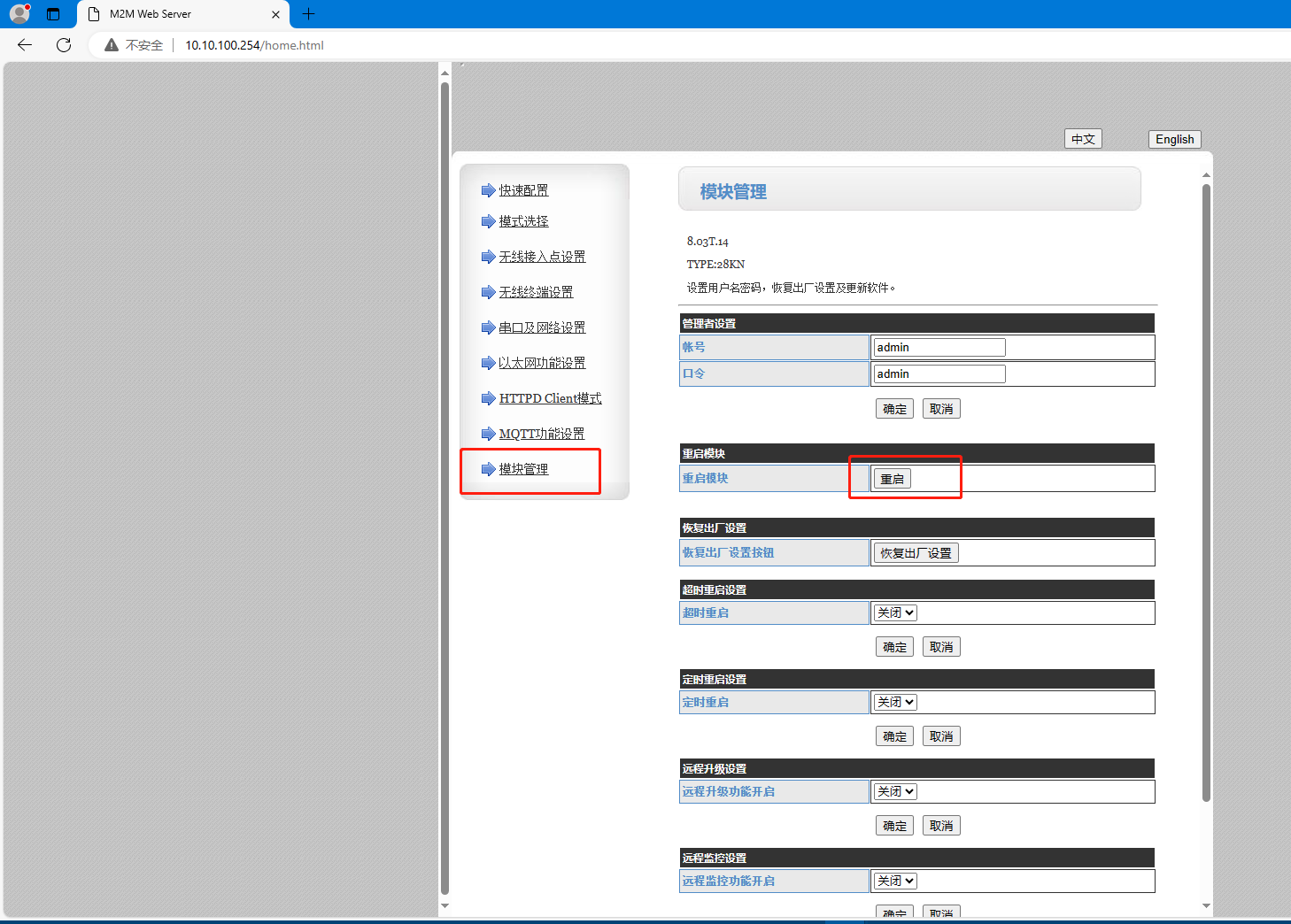

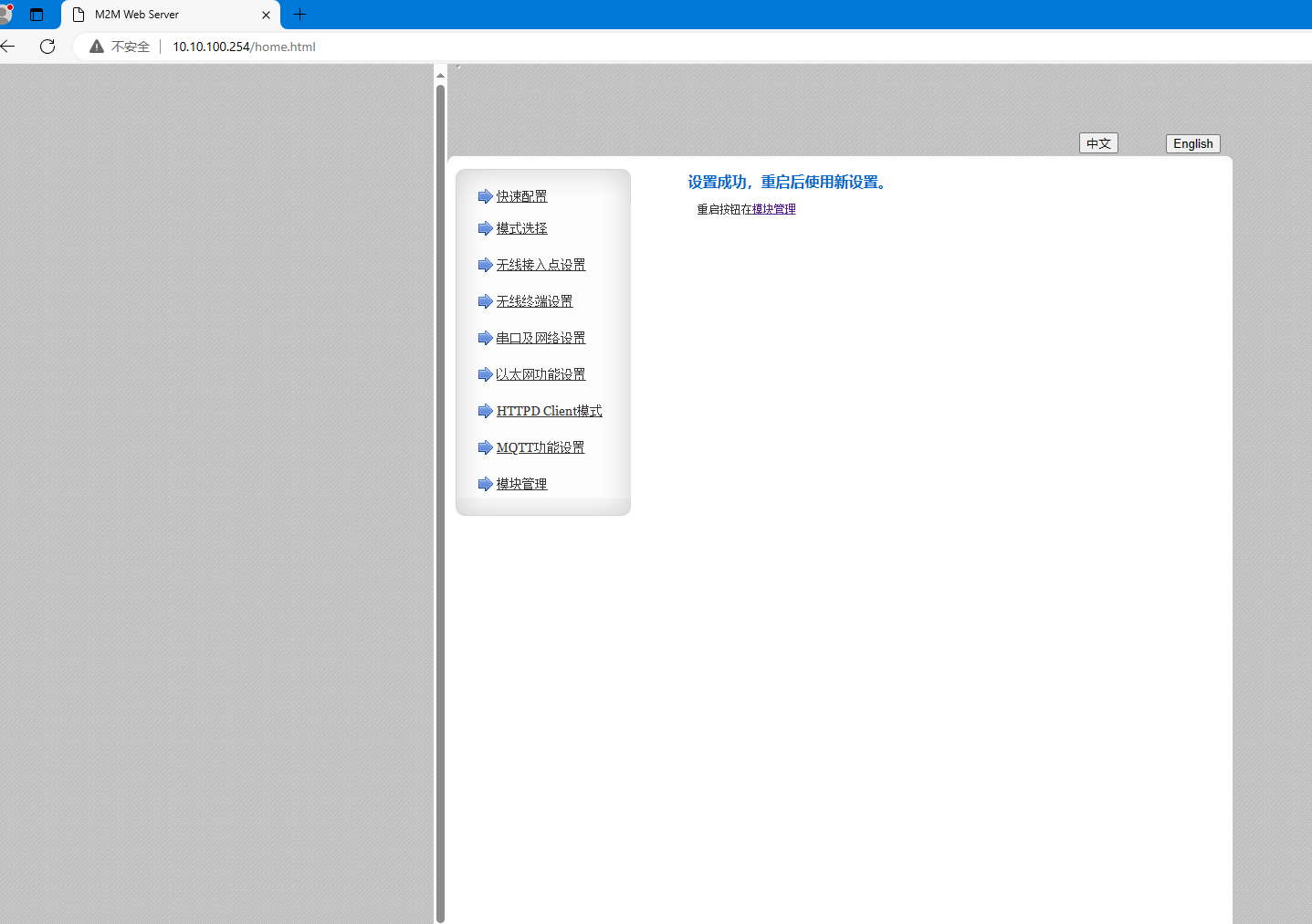

4、點擊重啟

5、有人云設備在線

W610 STA模式連接可以聯外網的路由器，可以登陸有人云，看到網關列表、設備列表中，W610產品網關狀態是在線。

五、添加USR-VCOM設備

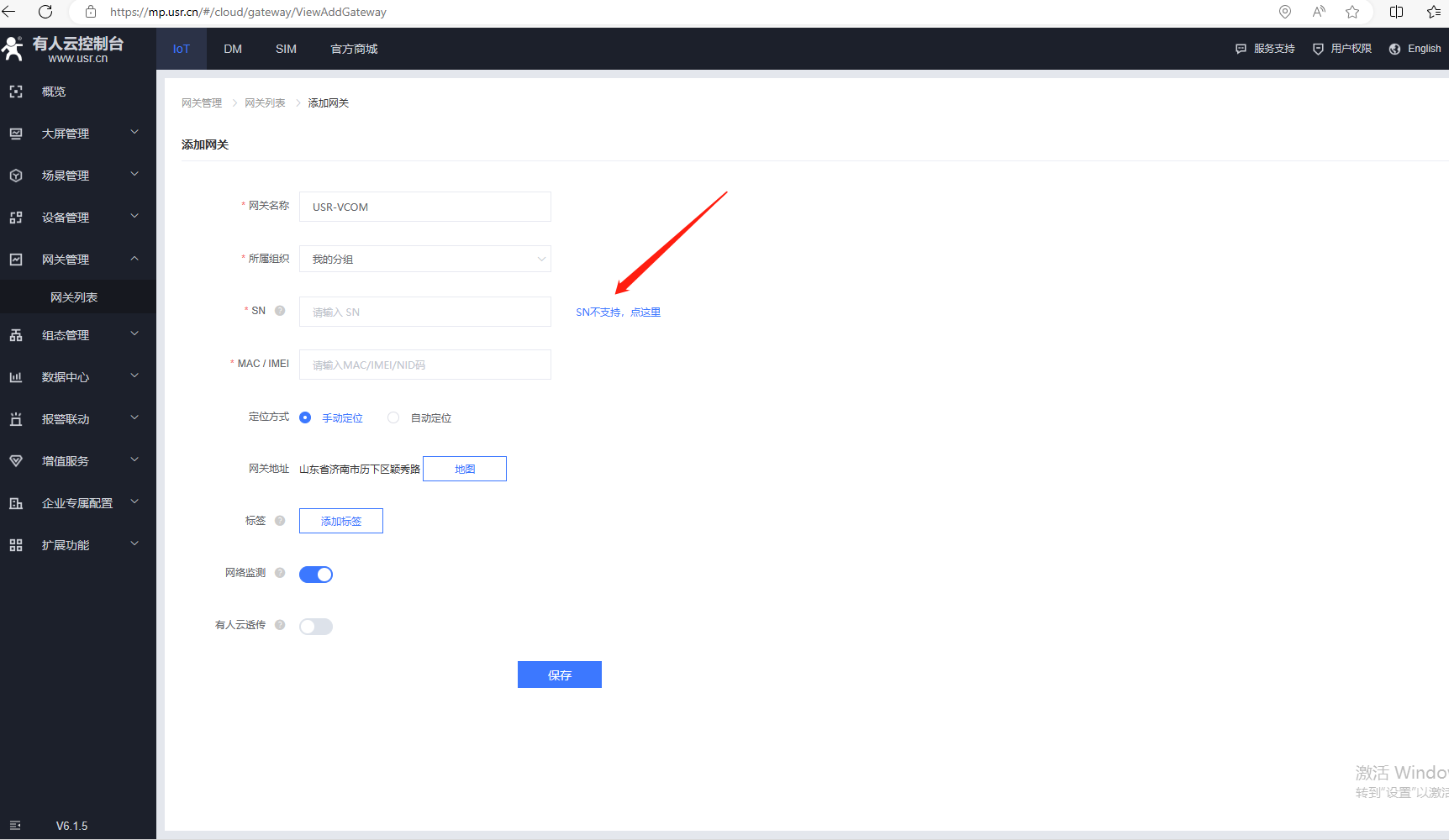

1、點擊網關管理，網關列表，點擊添加，點擊單個添加。

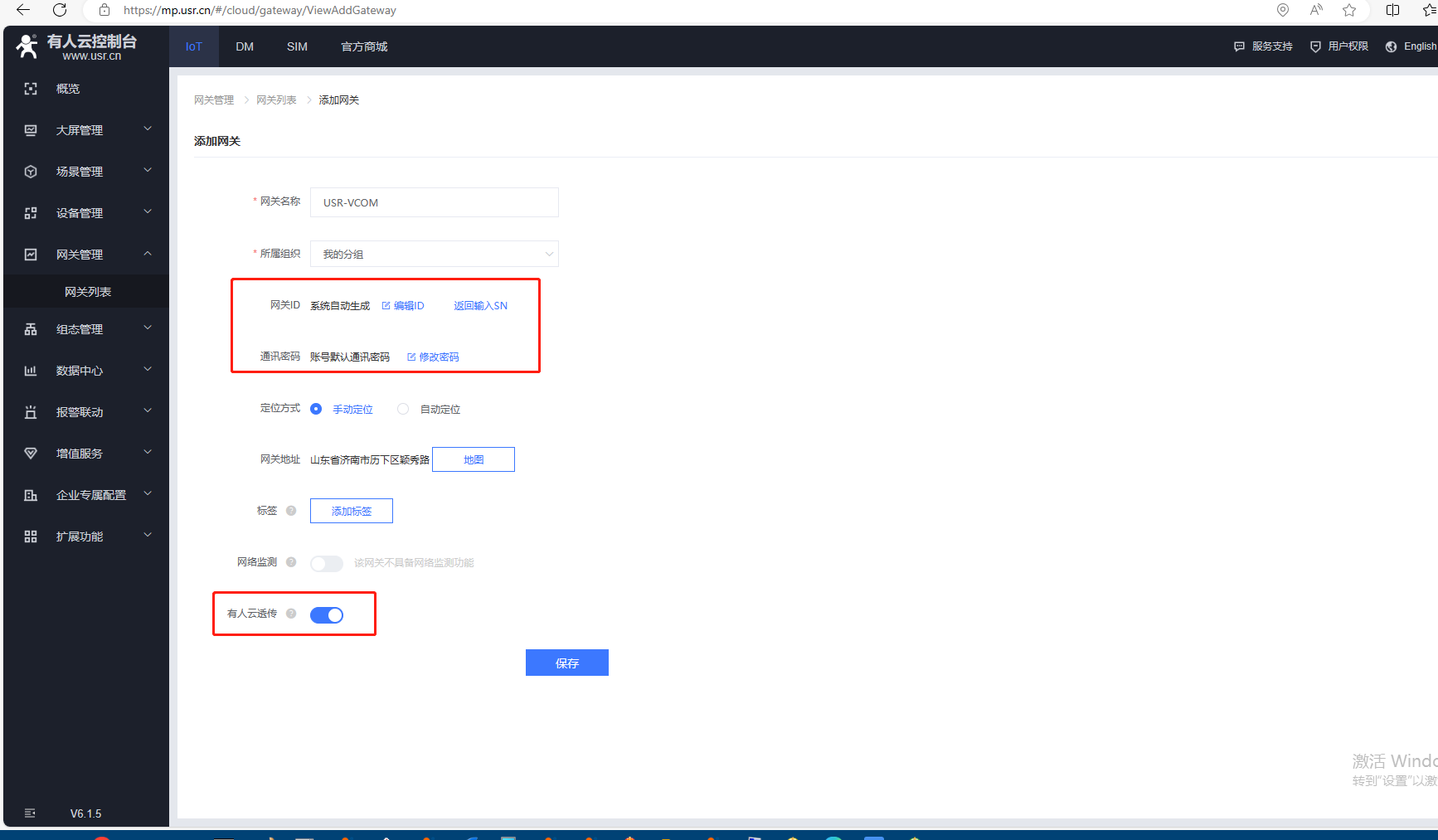

2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

網關添加成功
您的網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載虛擬串口軟件，在虛擬串口軟件中把系統分配的SN和通訊密碼進行配置。

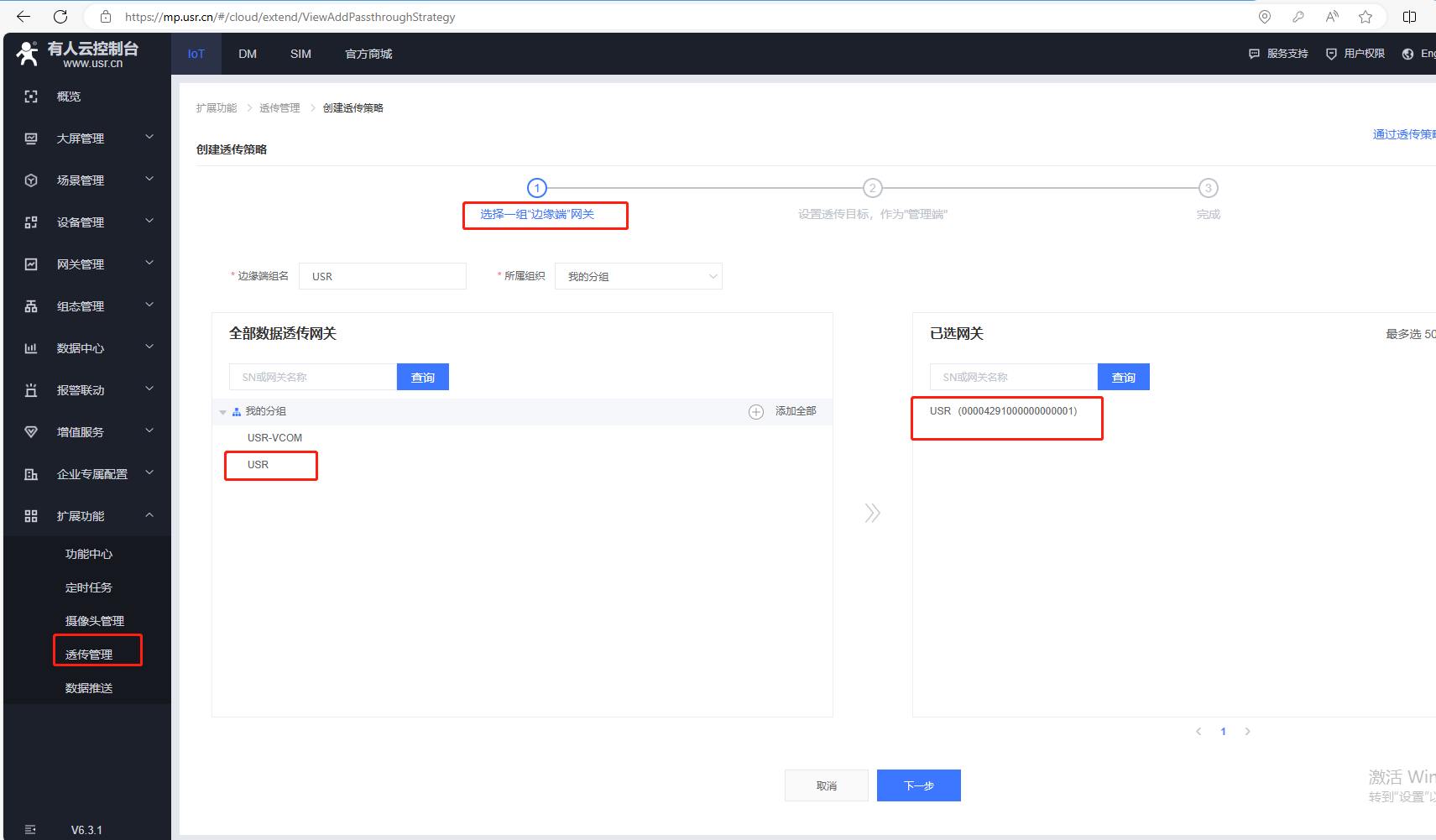

六、有人云建透?jìng)鹘M

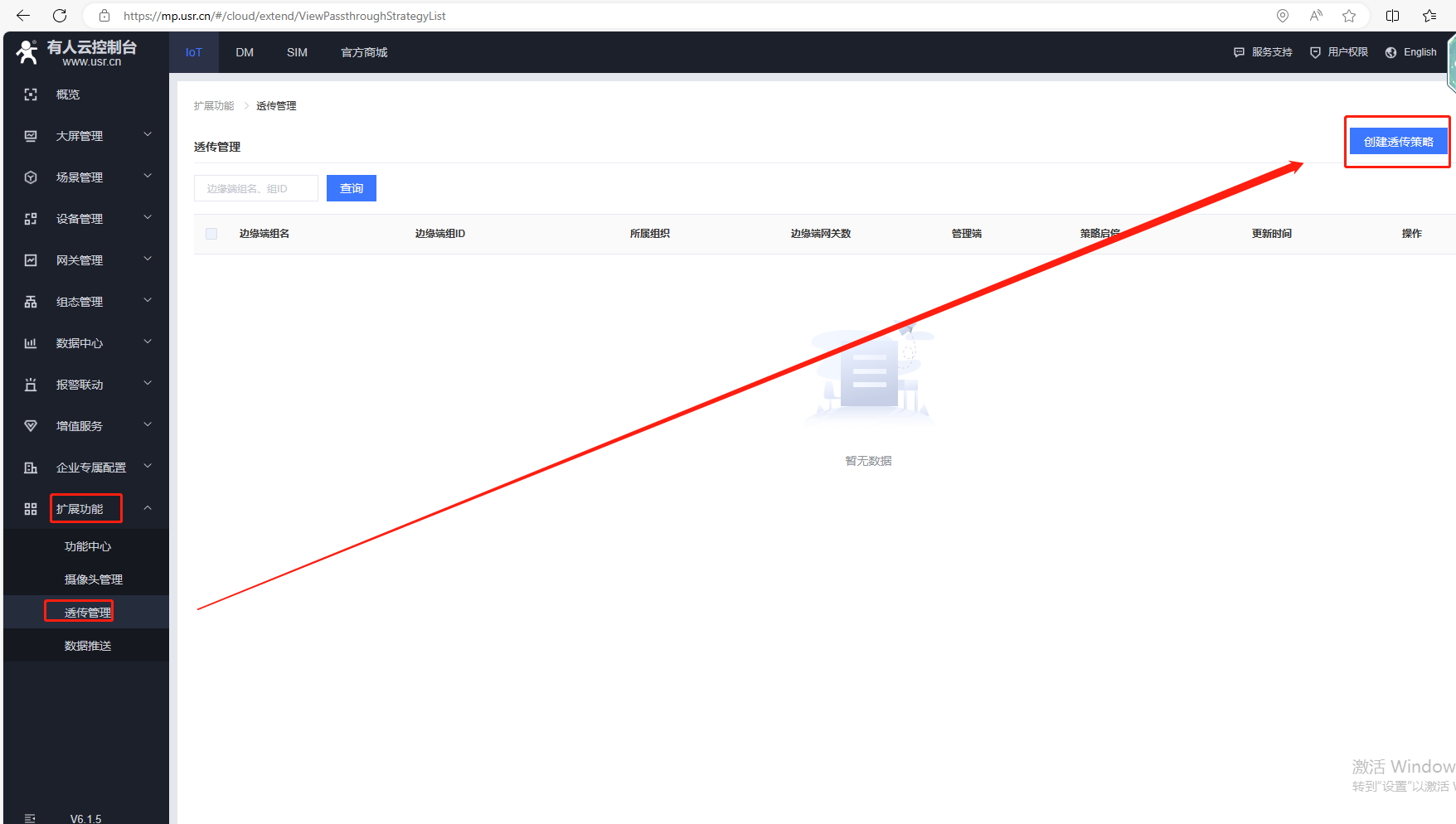

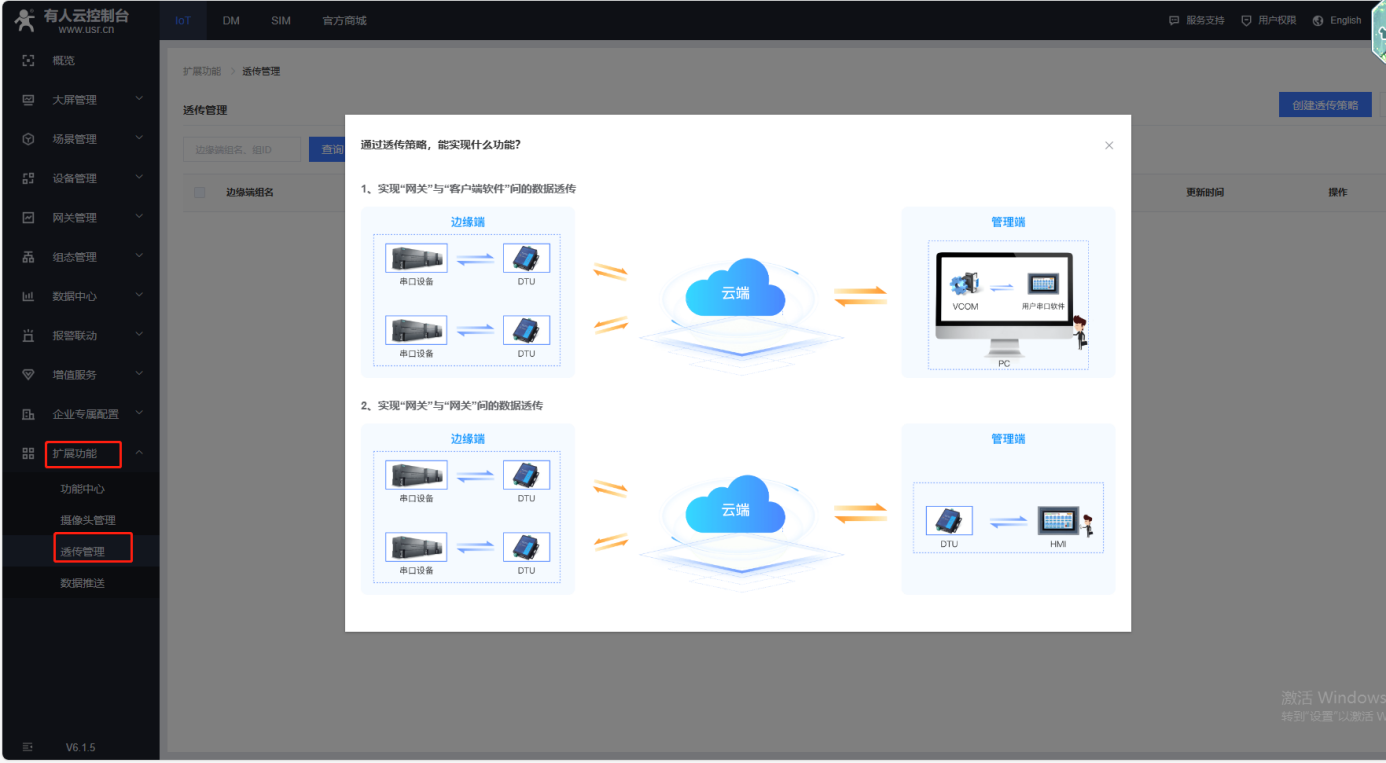

1、擴展功能，透?jìng)鞴芾?，?chuàng)建一個透?jìng)鞑呗?/p>

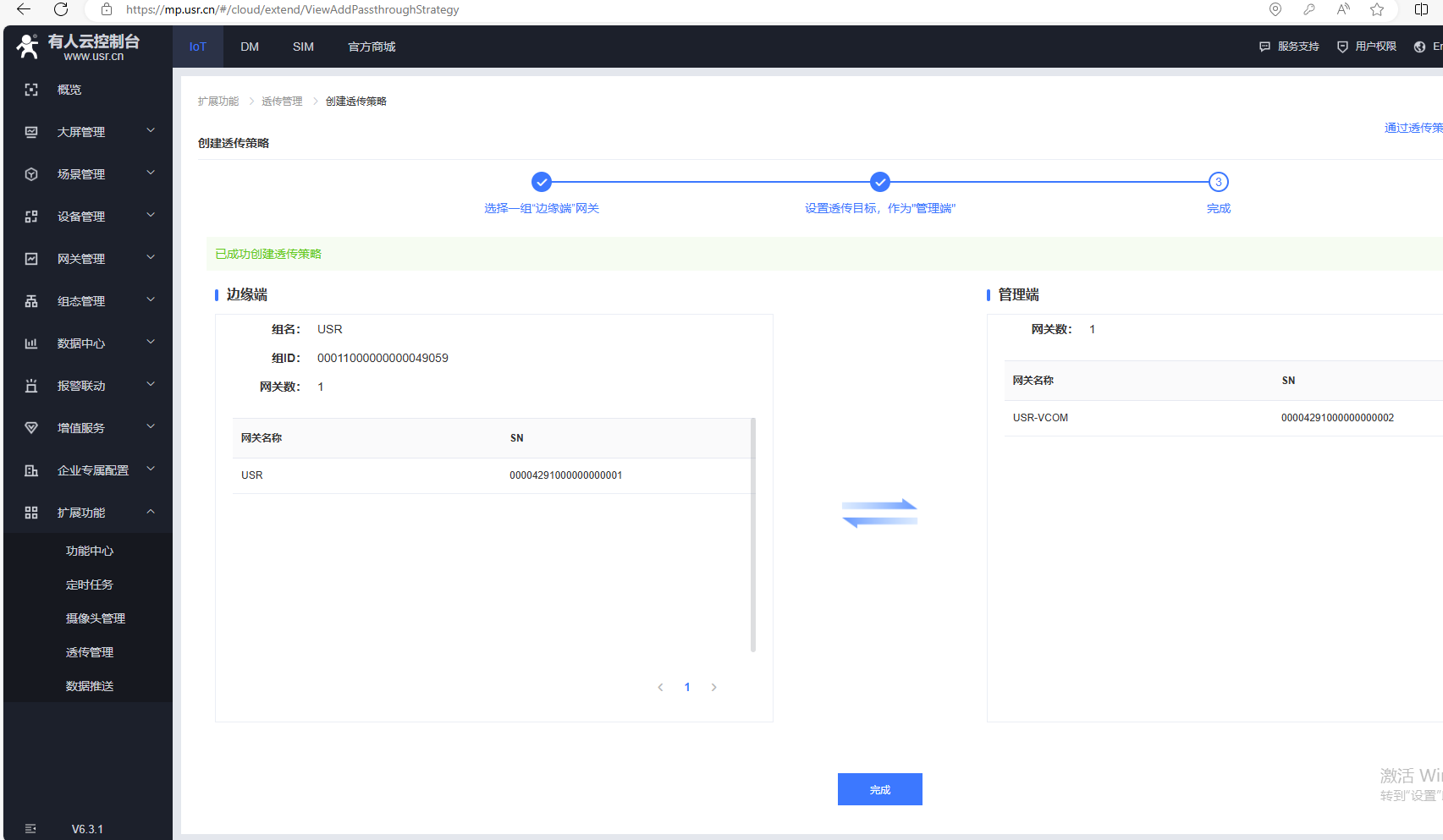

2、選擇邊緣端網關，添加的USR-W610產品設備

3、選擇管理端，選添加的USR-VCOM做管理端

七、創建虛擬串口

1、電腦下載并安裝虛擬串口軟件V3.7.2.529版本

下載安裝之前，需要關閉防火墻。

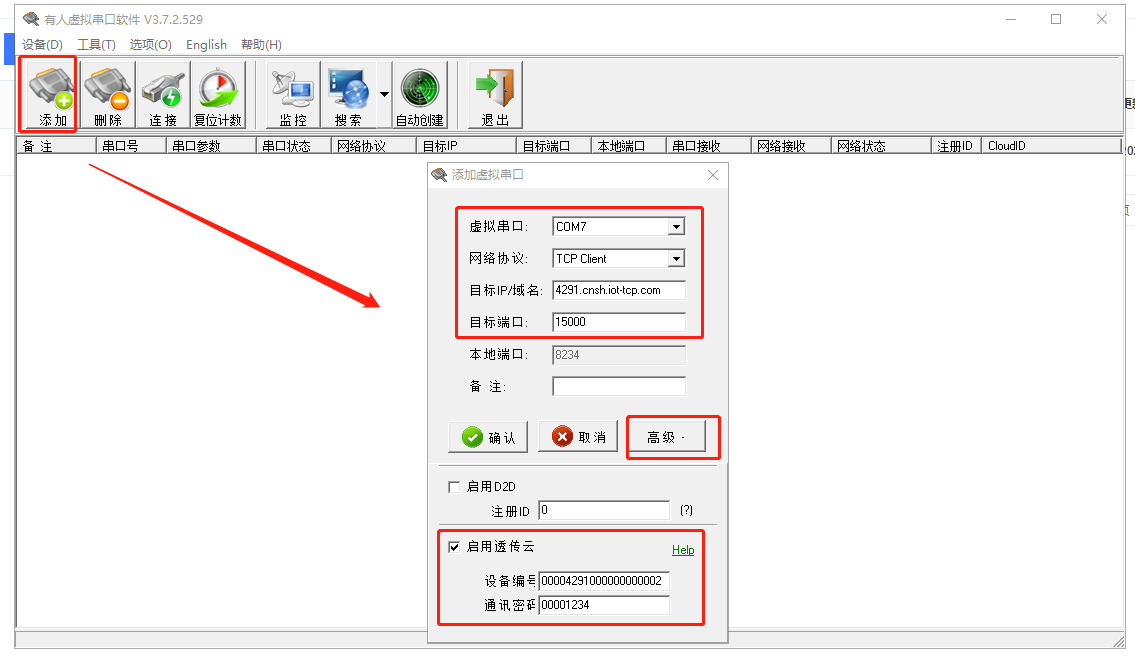

2、創建虛擬串口

點擊添加，用空閑的COM7作為虛擬串口的COM口號。

網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；

設置連接有人云平臺參數：

網絡協議：TCP client客戶端

目標地址4291.cnsh.iot-tcp.com和目標端口號15000

高級設置開啟透?jìng)髟?，輸入有人云添加設備的編號ID00004291000000000002和密碼00001234，點擊確認。

添加完，有人云，網關列表，USR-VCOM在線。

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

八、通訊測試

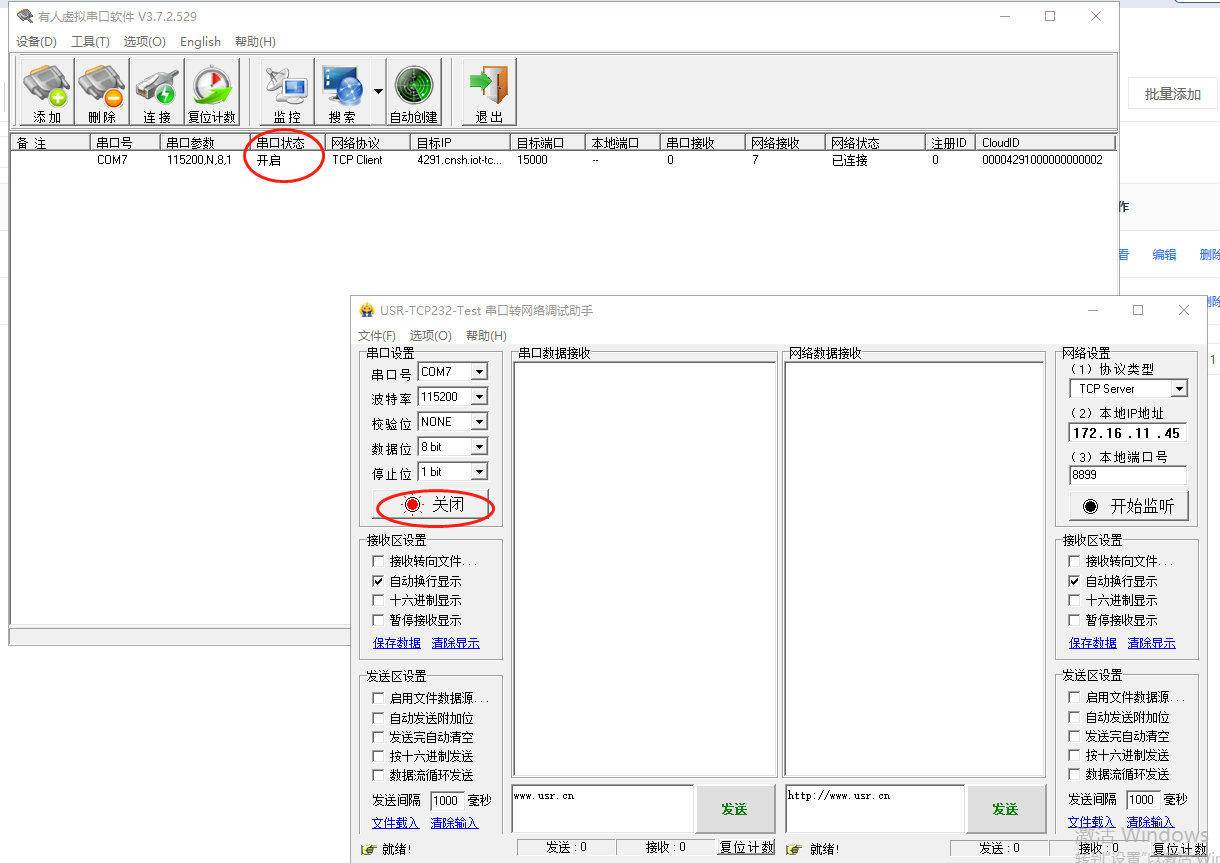

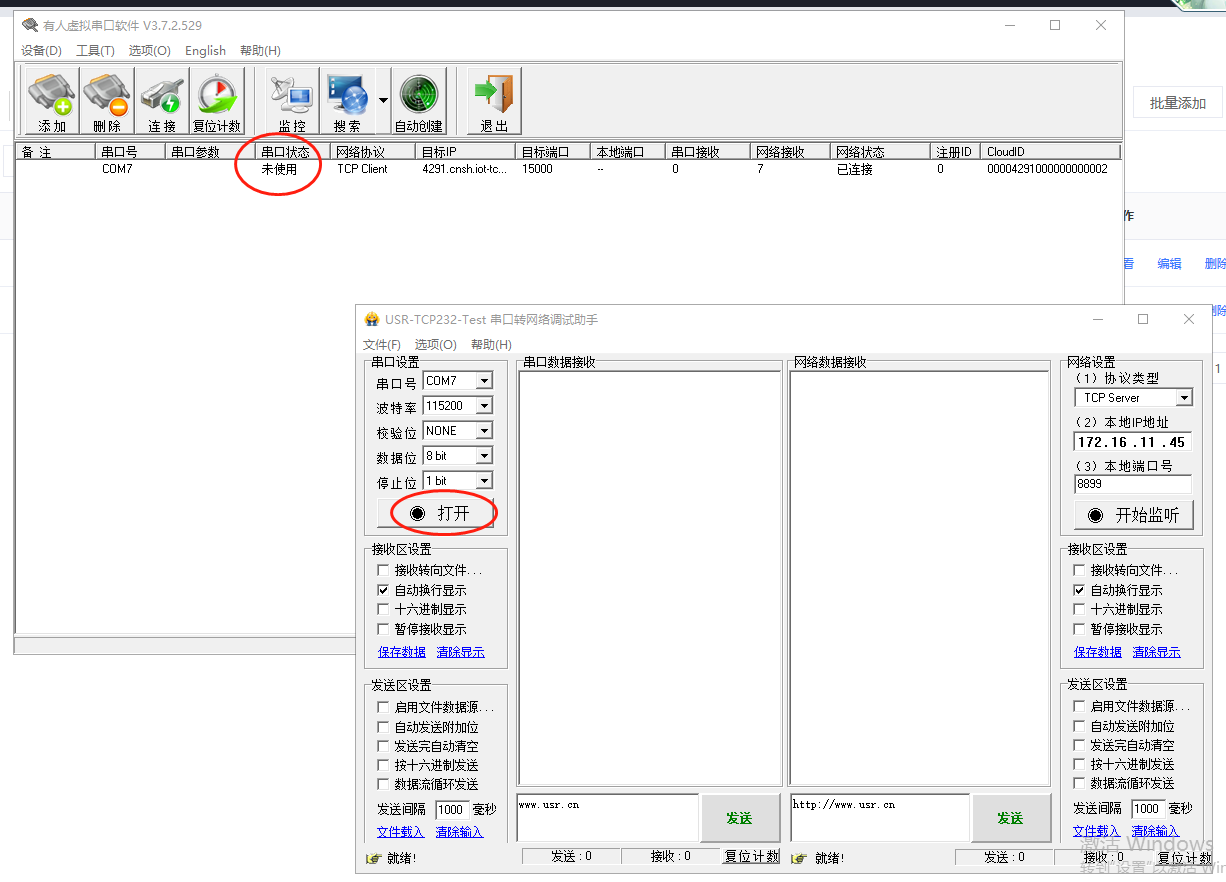

1、打開2個串口助手，分別用有人產品實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。

2、實際串口和虛擬串口之間測試數據通訊。

編寫人：金志方 編寫日期：2024-06-14

審核人：金志方 審核日期：2024-06-14

訂正版本：V1.0 訂正內容：初稿
