一、資料下載
1、DR302說明書：http://imbacareer.com.cn/Download/1055.html
2、DR302使用手冊：http://imbacareer.com.cn/Download/887.html
3、DR302設置軟件：http://imbacareer.com.cn/Download/257.html
4、DR302 AT指令集：http://imbacareer.com.cn/Download/1330.html

二、準備工作
1、USR-DR302產品 數量1個
2、電源適配器 12V 數量1個
3、網線2根
4、電腦 數量1臺

三、連接框圖

終端串口設備（比如：傳感器modbusRTU）--DR302---上位機（modbusTCP）
說明：本案例中，串口設備使用modbus slave軟件模擬來測試，上位機使用modbus poll軟件模擬。
硬件連接：將DR302設備采用12v電源適配器供電，串口端使用usb轉485的串口線連接電腦。設備的網口直連電腦。

四、準備工作

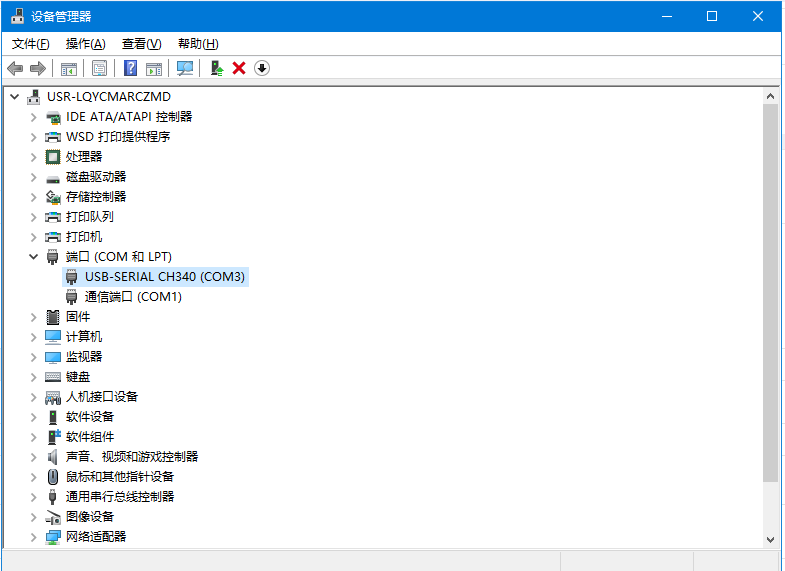

1、電腦打開控制面板---硬件和聲音---設備管理器---端口（COM和LPT)，查看接USR-DR302鏈接RS485串口線COM3。

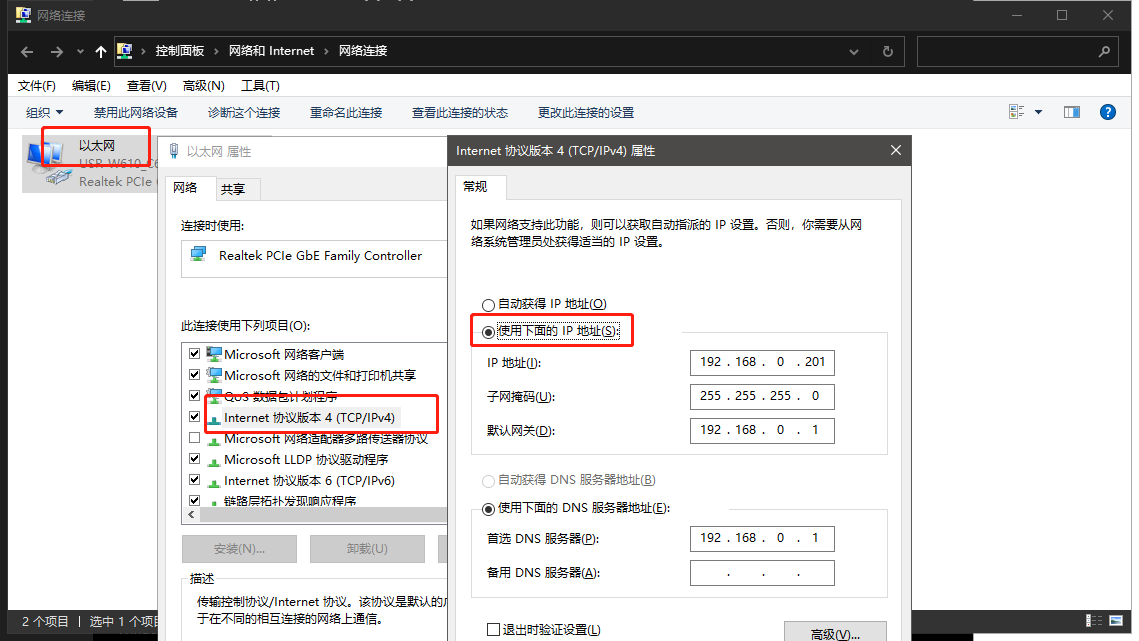

2、點擊控制面板下面的以太網卡，將電腦的以太網ip地址修改為和設備同一個網段的ip，USR-DR302出廠默認IP是192.168.0.7。

五、參數配置

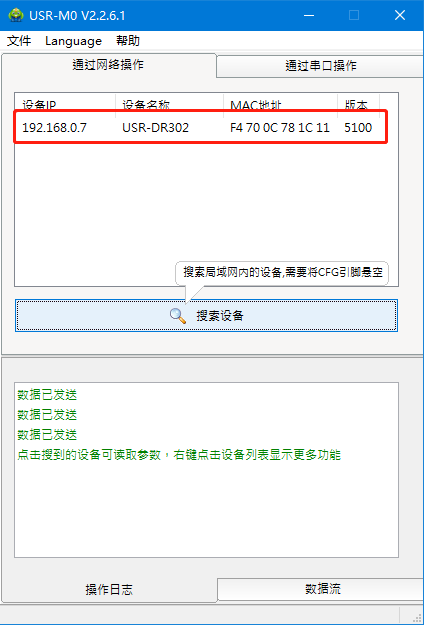

1、下載并打開USR-DR302的設置軟件，點擊搜索，此時可以看到設備默認ip地址：192.168.0.7。雙擊ip地址在右側可以看到參數配置界面。

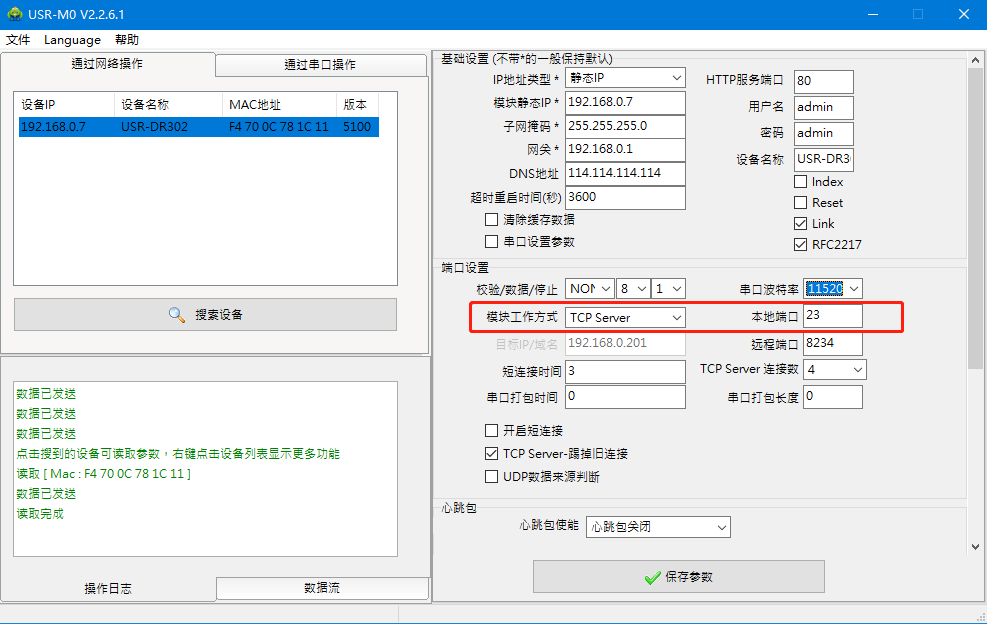

2、將設備工作方式修改為TCP sever，設備DR302的本地端口：23（可以自定義）點擊保存參數。
注：設備的串口波特率、數據位、停止位、校驗位需要和實際485設備做匹配。

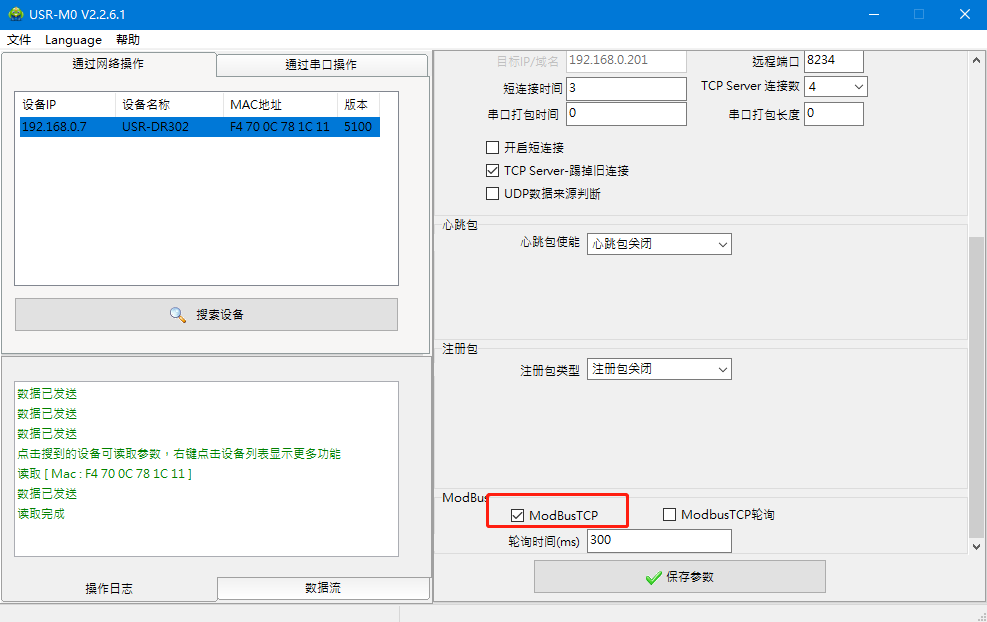

3、開啟USR-DR302 modbus rtu/tcp協議轉換功能。點擊保存參數。

六、數據測試

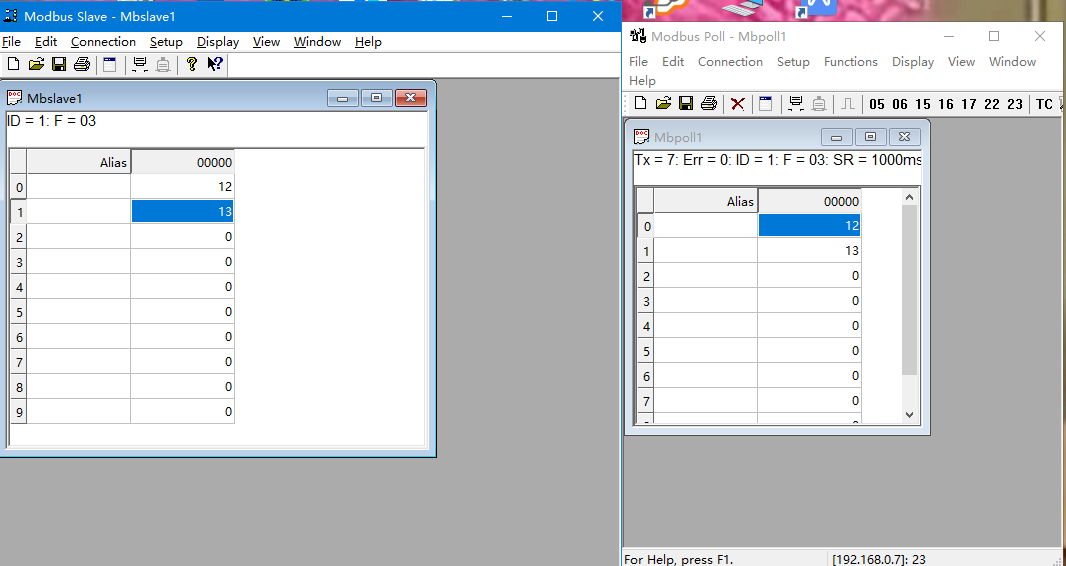

下載并打開modbus slave軟件模擬串口從站，調用設備管理器中生成的com口，用來模擬485串口設備，開啟modbus poll軟件模擬上位機主站,POLL軟件選擇網絡方式和USR-DR302建立TCP連接，來讀取從站設備的數據。
注：如果是接實際485設備，電腦設備管理器不會生成對應的com口。

編寫人：劉琰偉 編寫日期：2024-05-04

審核人：尹叢欣 審核日期：2024-06-05

訂正版本：V1.0 訂正內容：初稿
