一、資料下載

USR-DR404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/895.html

USR-DR404 規格書官網下載鏈接：http://imbacareer.com.cn/Download/829.html

USR-DR404 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1056.html

虛擬串口調試助手軟件V3官網下載鏈接：http://imbacareer.com.cn/Download/31.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR404 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-DR404的485串口接USB-RS485串口線到電腦USB口，網線插入外網路由器,然后產品接12V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、網絡調試助手參數設置

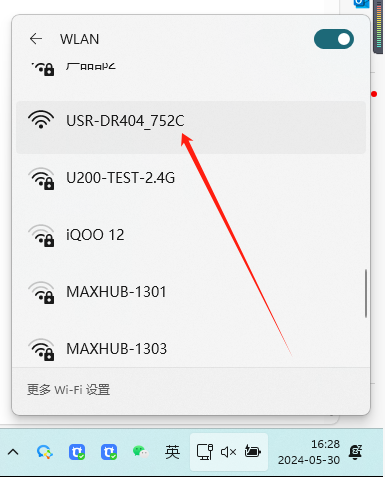

USR-DR404插上WIFI天線，接上12V電源，電腦右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，點擊鏈接WIFI。

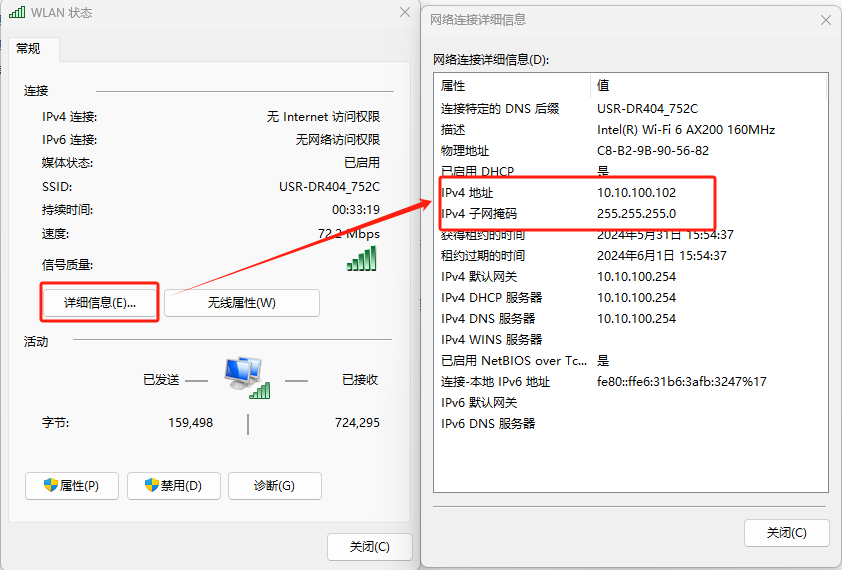

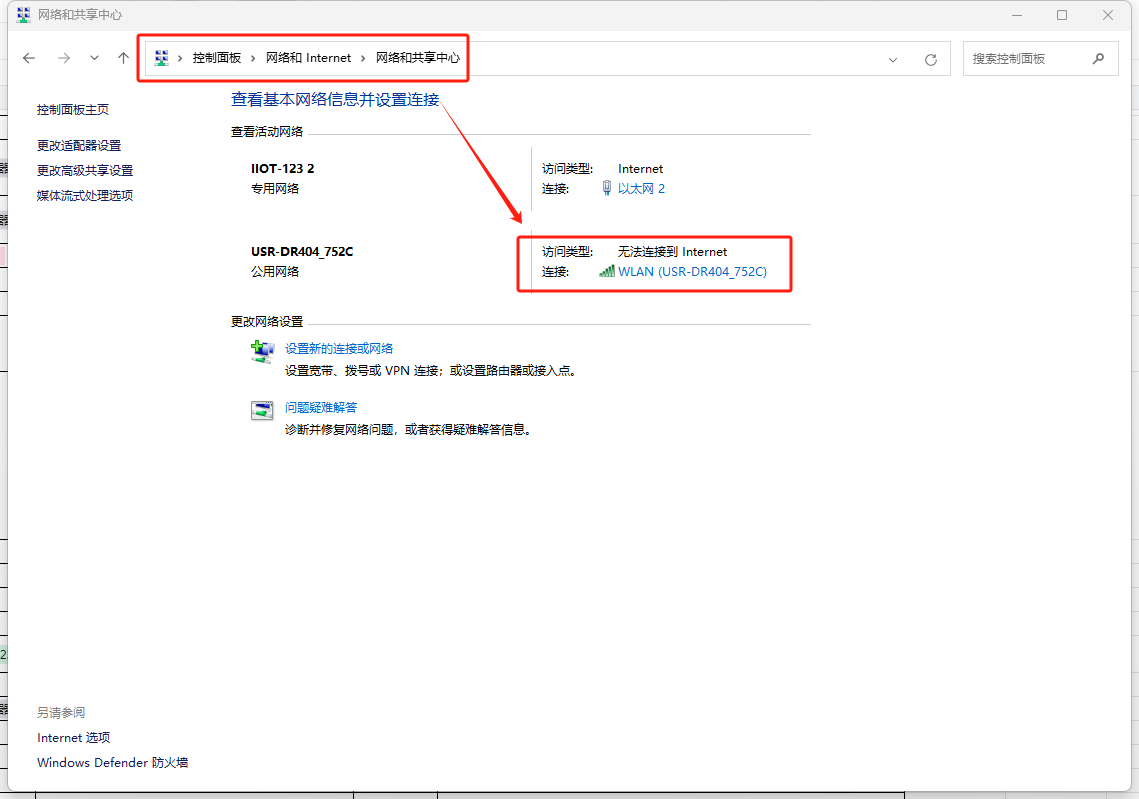

電腦打開控制控制面板---網絡和internet---網絡共享中心，確認DR404給電腦分配的IP信息

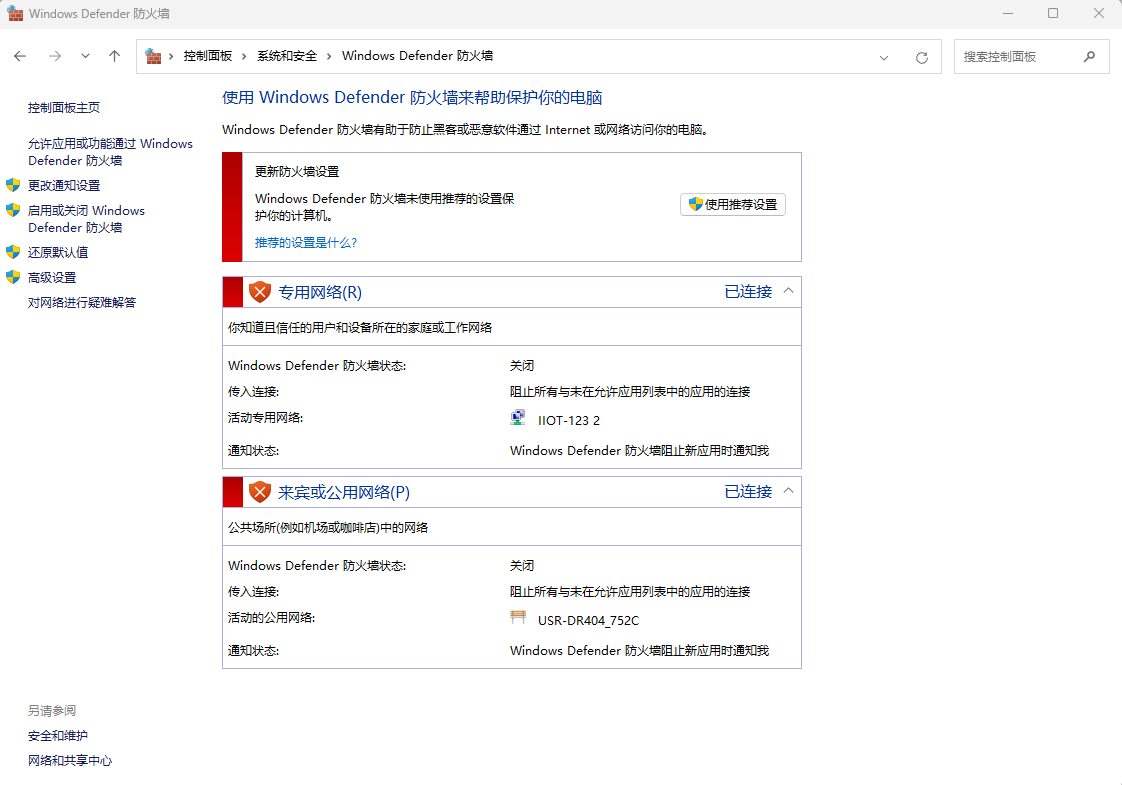

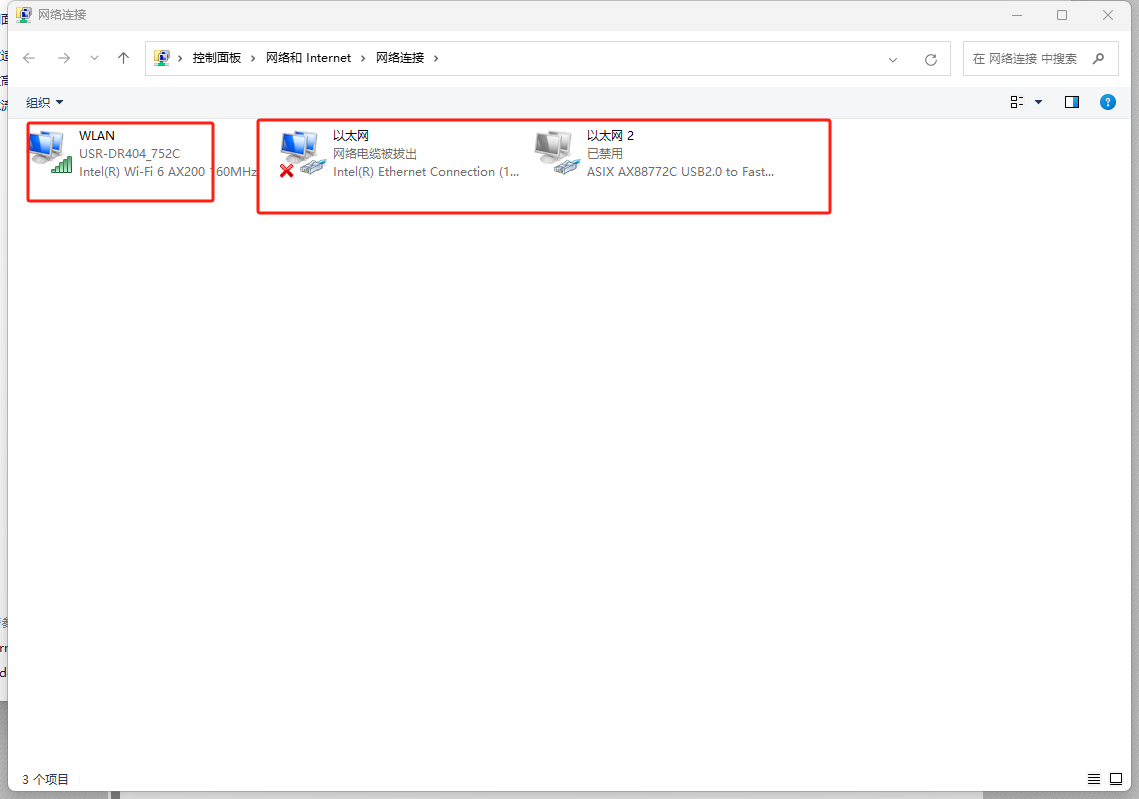

電腦關閉防護墻和殺毒軟件，禁用多余網卡

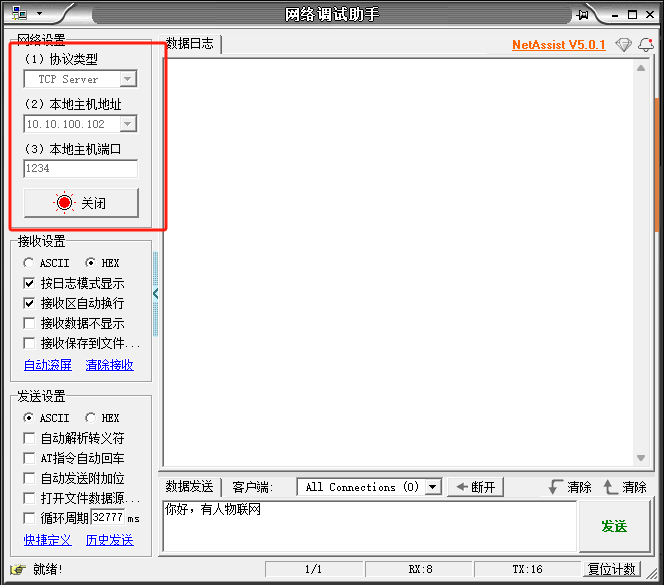

打開一個網絡調試助手，模擬TCP SERVER

協議類型：TCP SERVER

本地主機地址：10.10.100.102

本地主機端口號：1234

點擊打開，監聽TCP CLIENT設備的接入。

2、USR-DR404參數設置

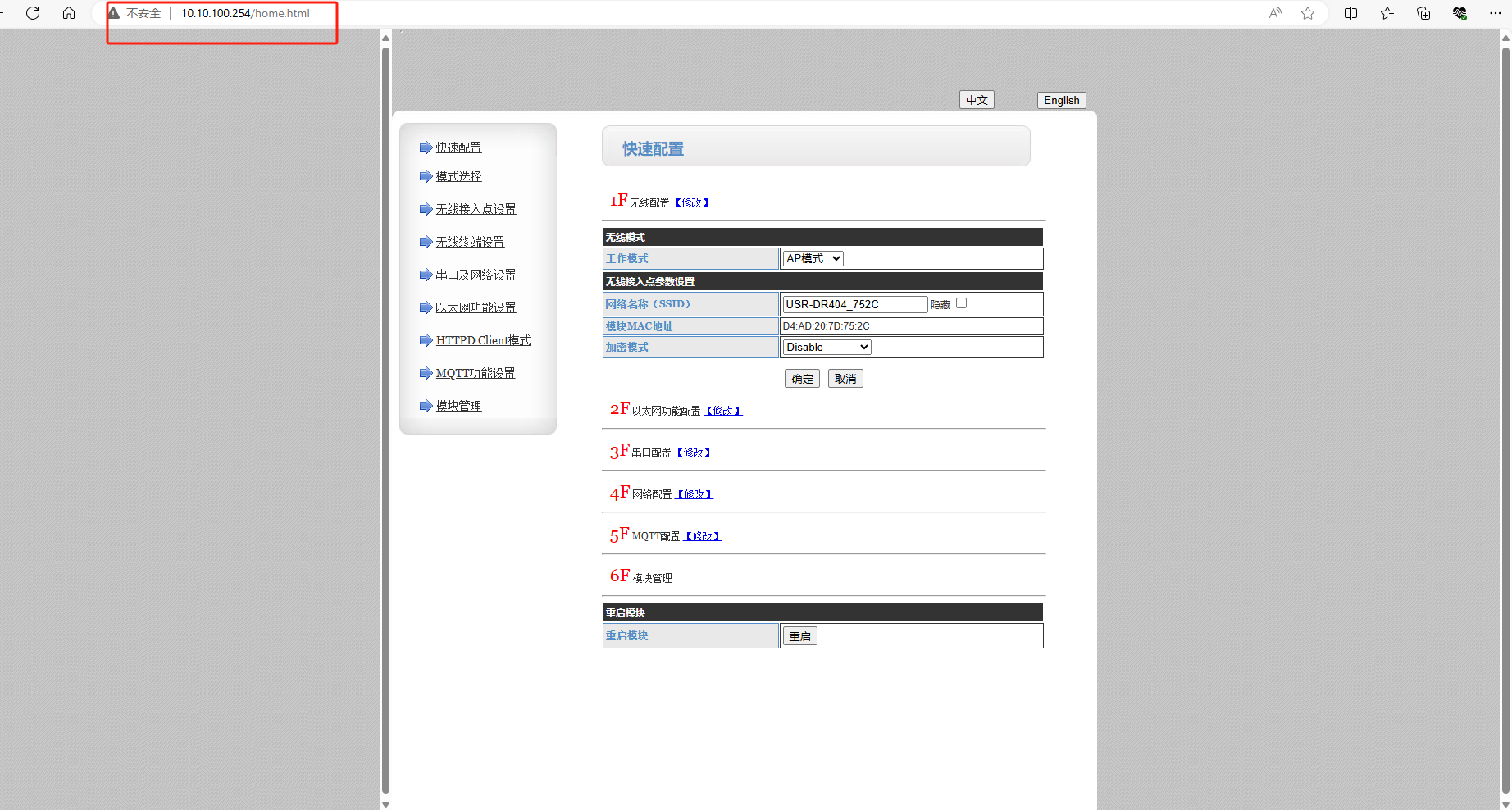

瀏覽器輸入10.10.100.254進入設備的內置網頁，賬號密碼都是admin

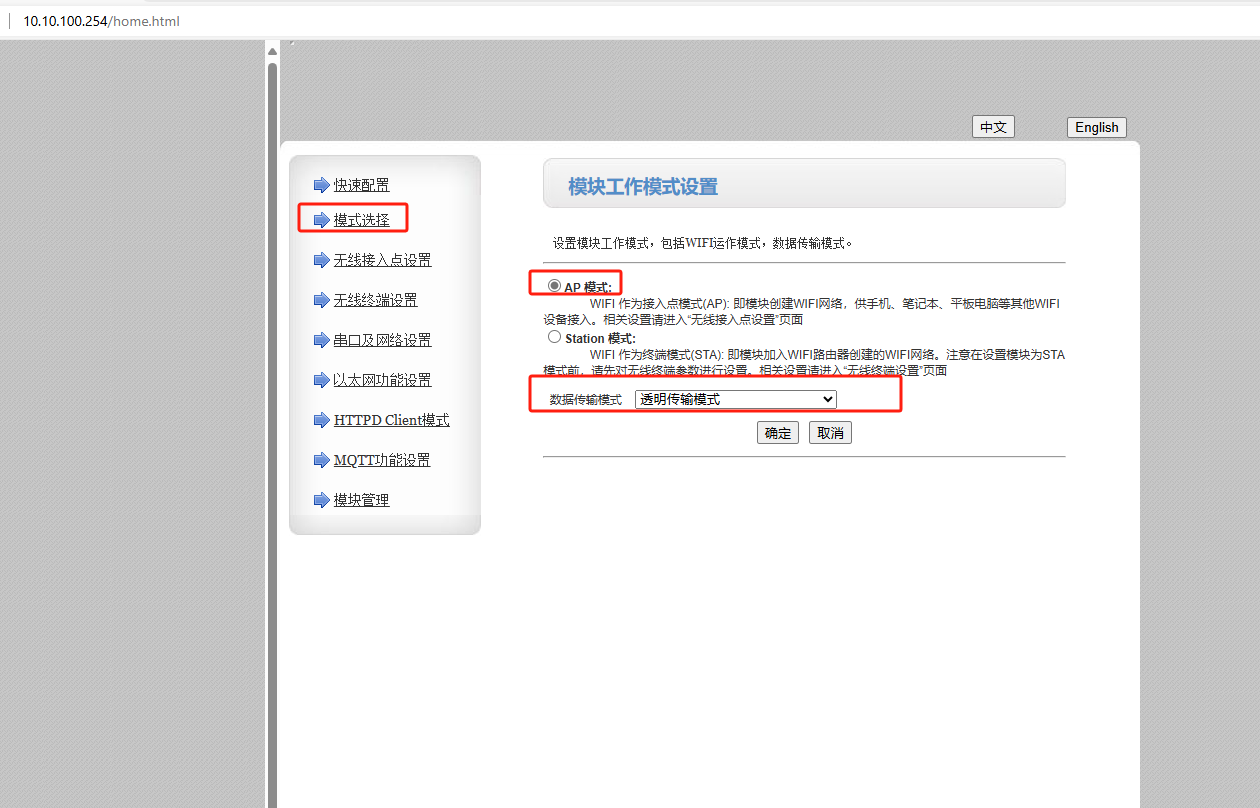

模式選擇---AP模式---透明傳輸模式---確定

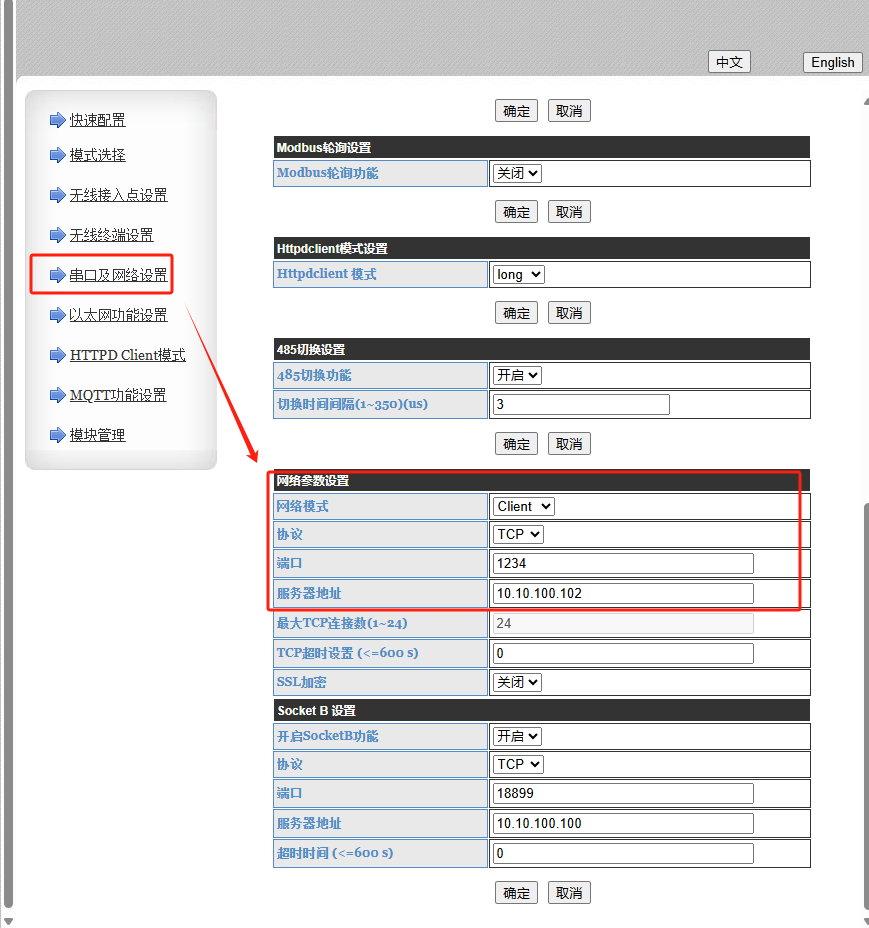

串口及網絡設置

網絡模式：TCP CLIENT

協議選擇：TCP

端口號：1234

服務器地址：10.10.100.102

點擊確定。

模塊管理---重啟模塊

四、功能調試

1、功能調試

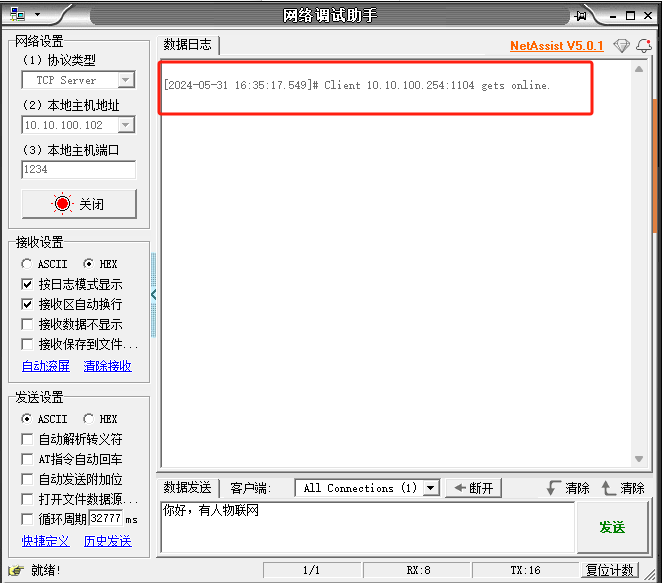

TCP SERVER監聽到設備接入，打開一個串口調試助手引用轉換器COM4，進行數據互發測試。

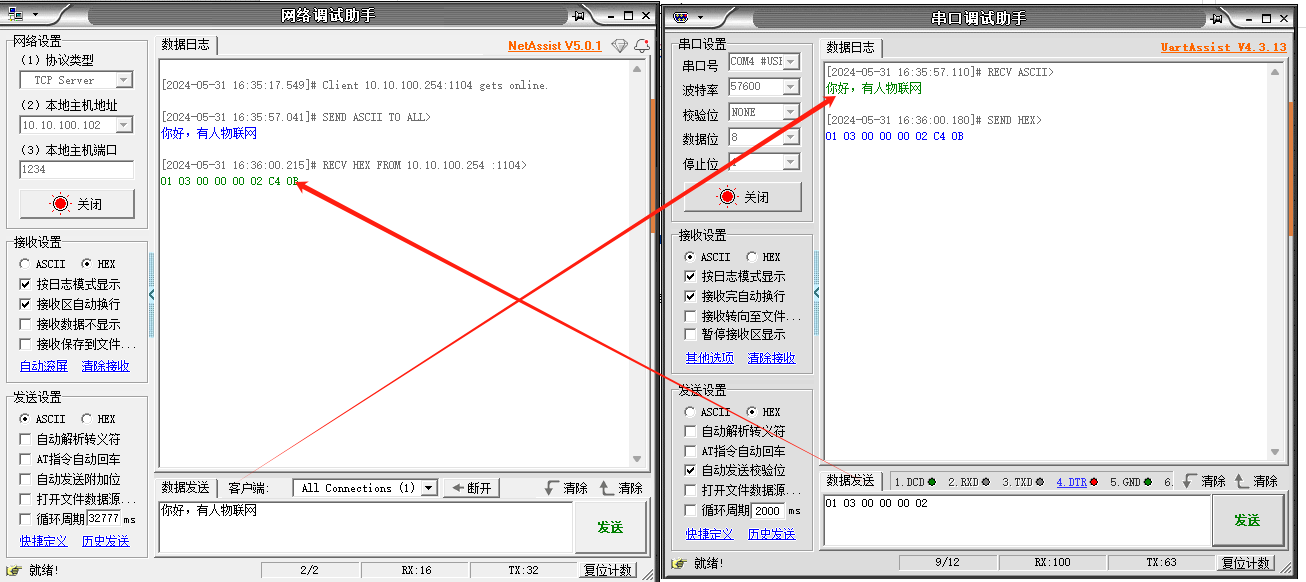

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-06-06

審核人：尹叢欣 審核日期：2024-06-13

訂正版本：V1.0 訂正內容：初稿
