一、資料下載

USR-DR404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/895.html

USR-DR404 規格書官網下載鏈接：http://imbacareer.com.cn/Download/829.html

USR-DR404 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1056.html

虛擬串口調試助手軟件V3官網下載鏈接：http://imbacareer.com.cn/Download/31.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR404 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

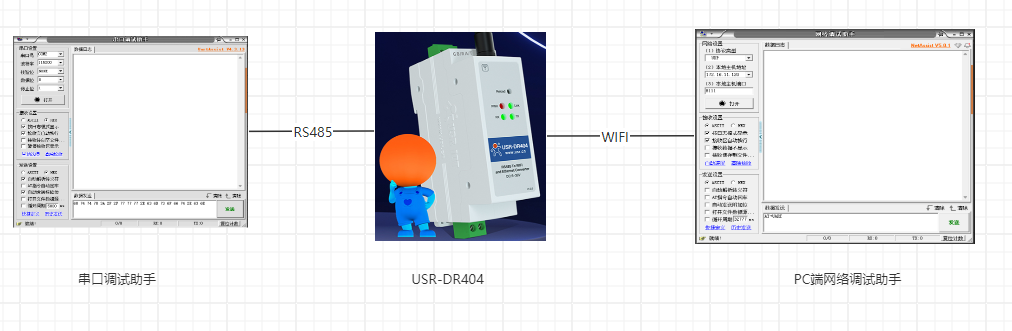

2、硬件連接

USR-DR404的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、USR-DR404參數設置

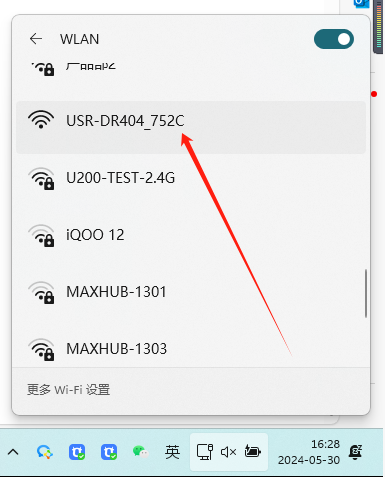

USR-DR404插上WIFI天線，接上12V電源，電腦右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，點擊鏈接WIFI。

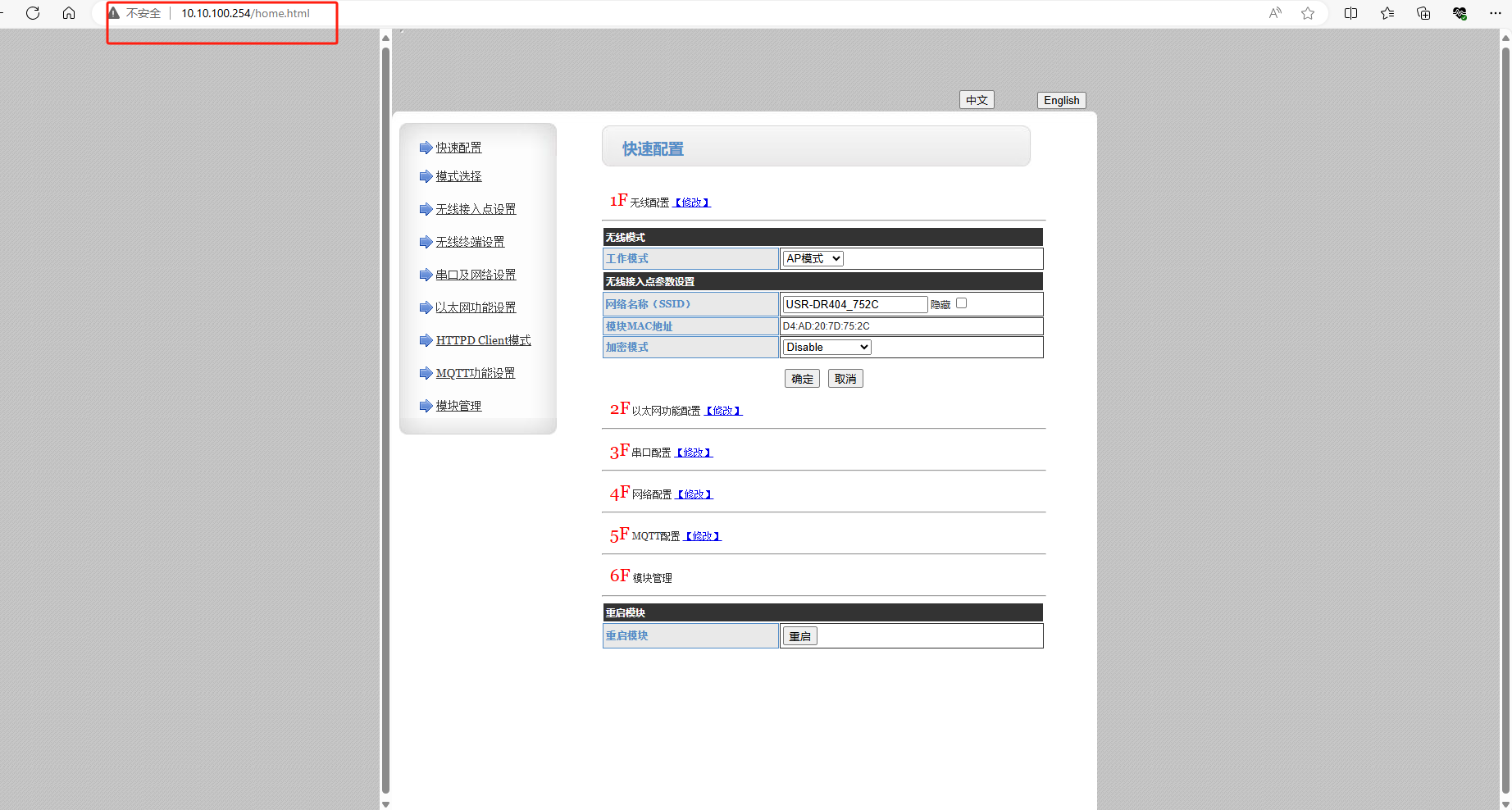

瀏覽器輸入10.10.100.254進入設備的內置網頁，賬號密碼都是admin

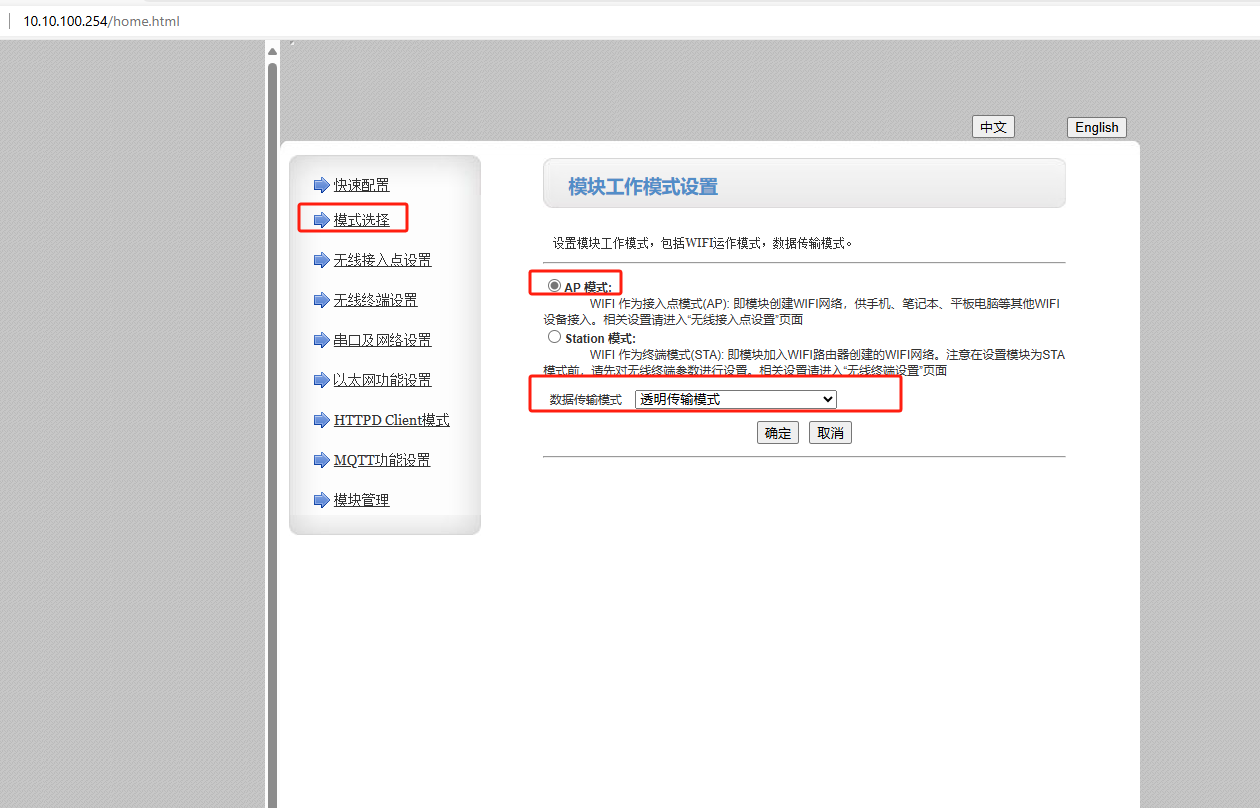

設備保持AP模式，數據傳輸模式設置位透明傳輸模式，點擊確定。

點擊無線接入點設置，可以設置USR-DR404 的WIFI 名稱和密碼，以及設置設備的IP 信息（本例中保持默認，不做修改，勾選隱藏按鈕，可隱藏設備的WIFI）

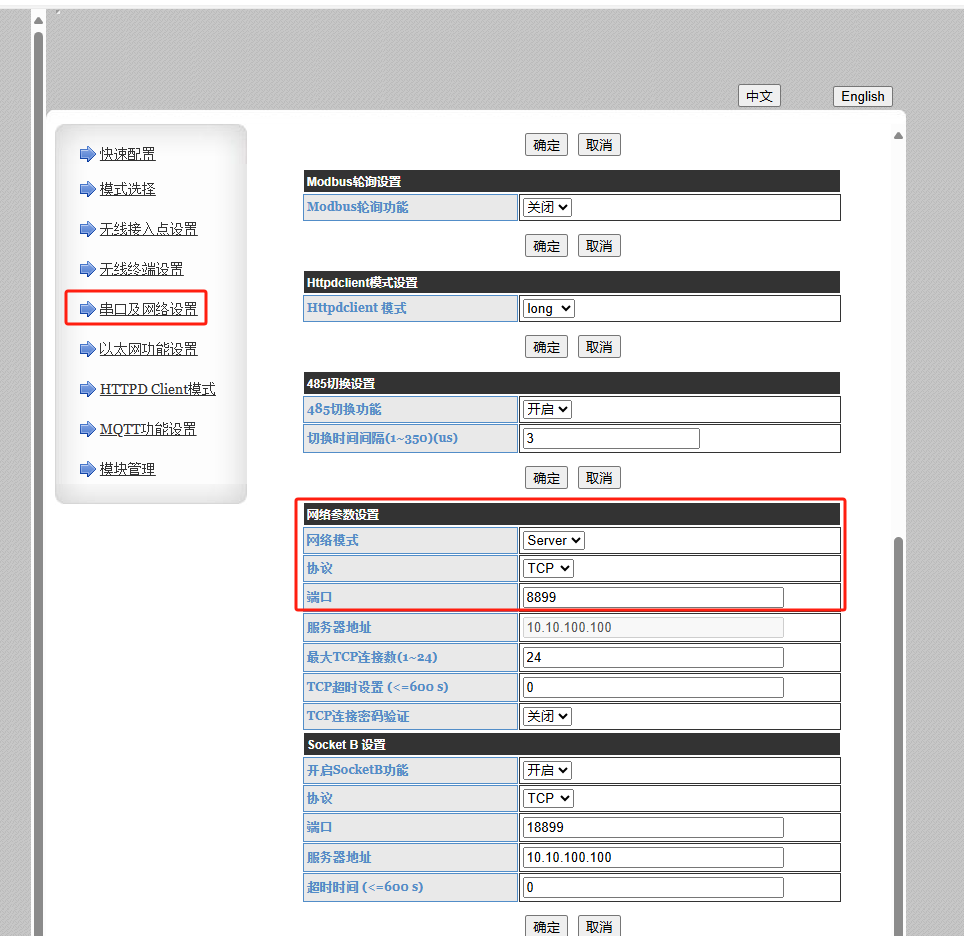

串口及網絡設置

網絡模式：TCP SERVER

協議選擇：TCP

端口號：8899

點擊確定。

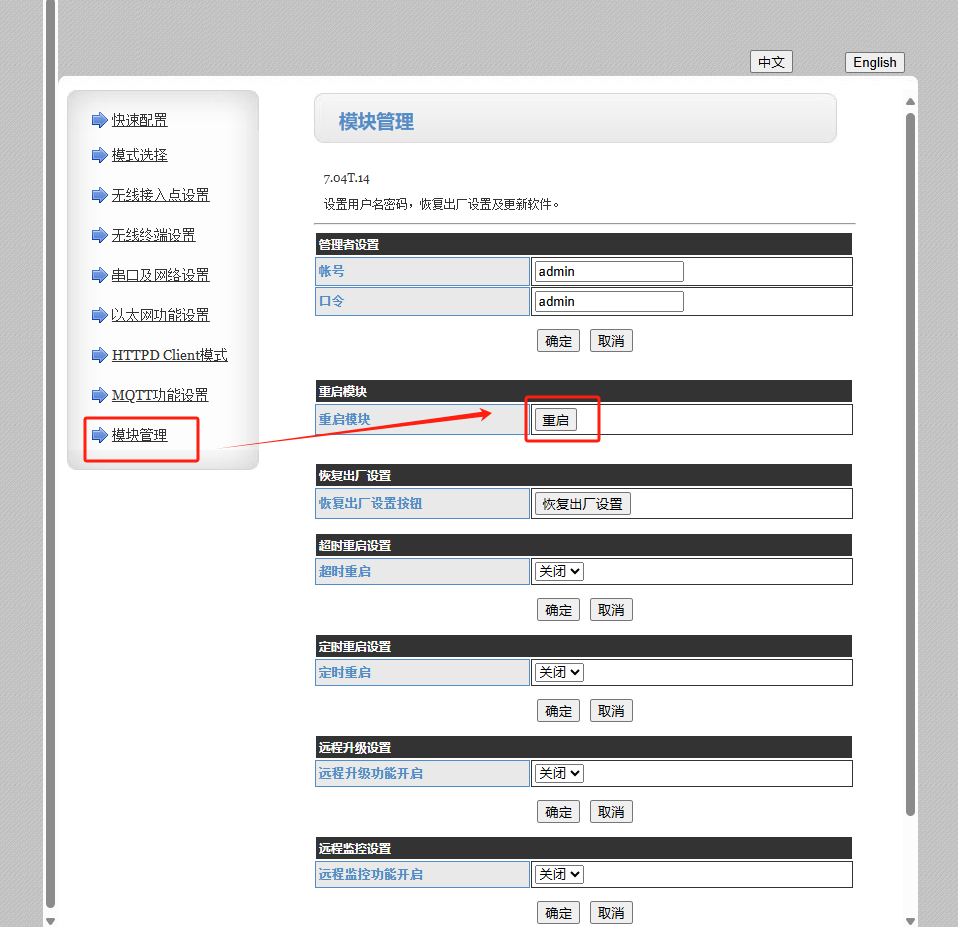

模塊管理---重啟模塊

2、網絡調試助手參數設置

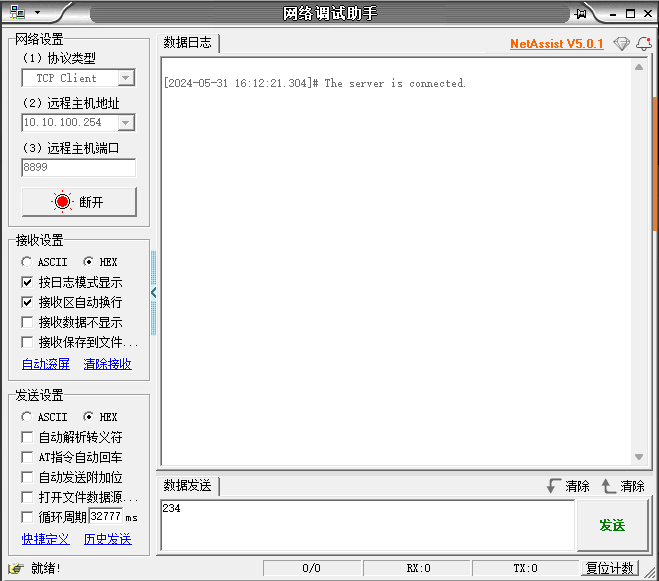

打開一個網絡調試助手，模擬TCP CLIENT去連接USR-DR404

協議類型：TCP CLIENT

遠程主機地址：10.10.100.254

遠程主機端口號：8899

點擊連接，設備通過TCP連接上USR-DR404。

四、功能調試

1、功能調試

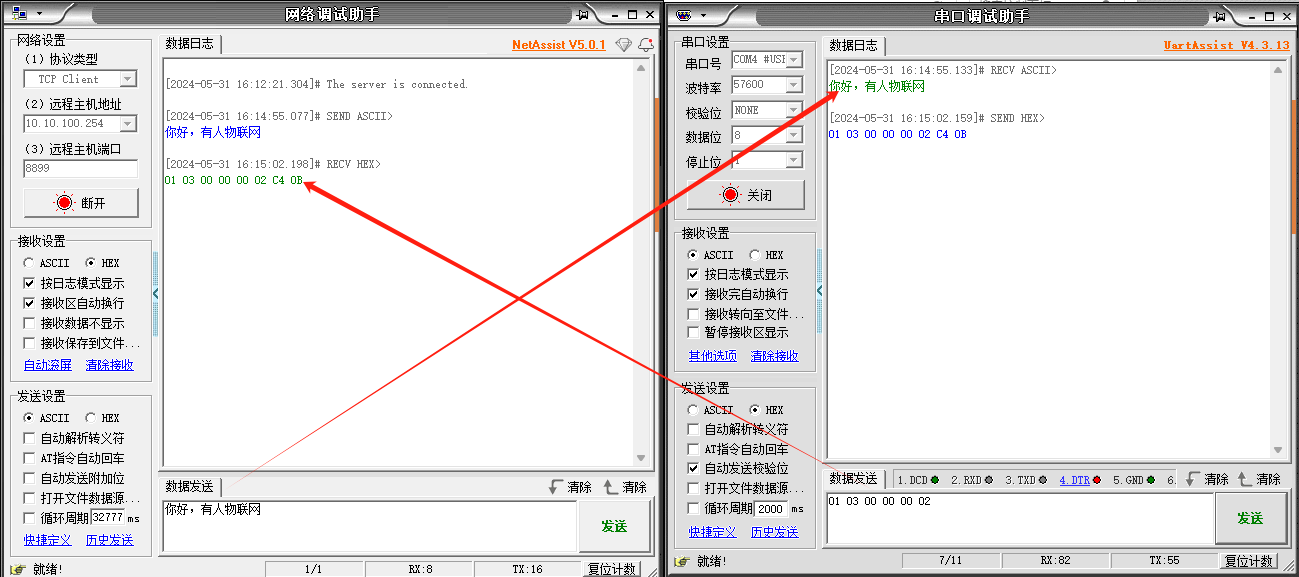

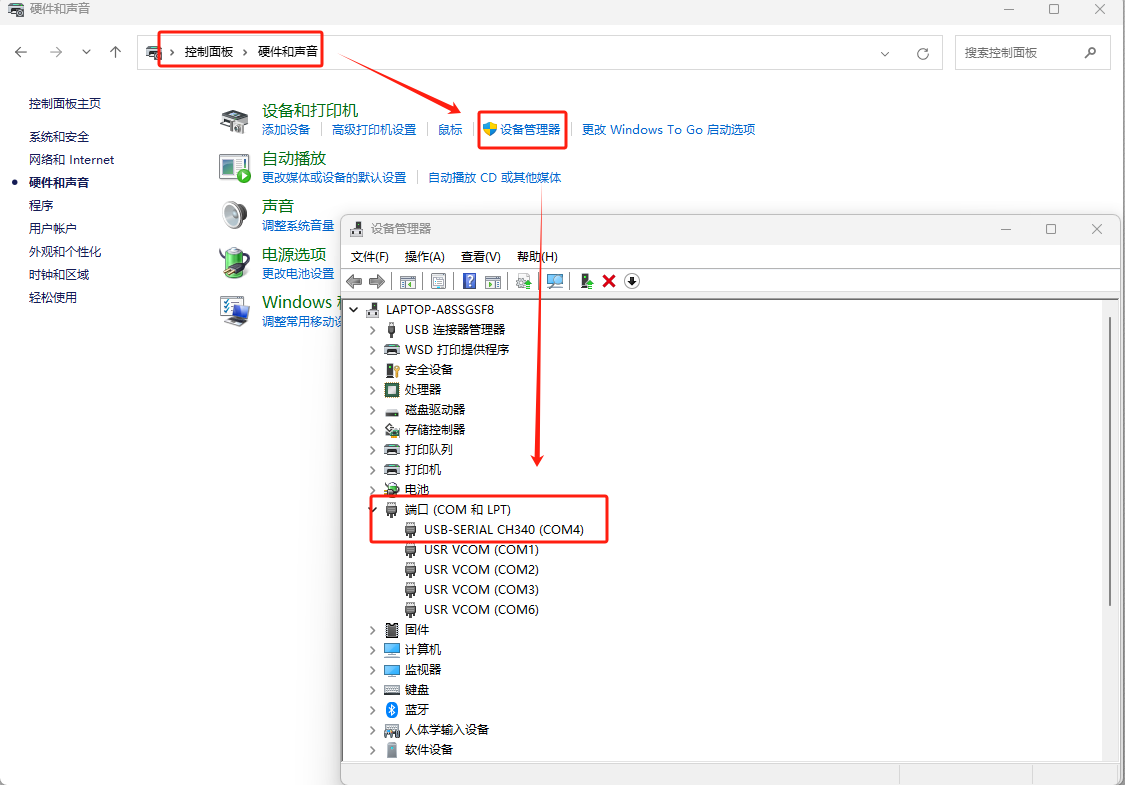

打開一個串口調試助手，引用USB轉換器COM4，和網絡調試助手進行數據互發測試。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-06-05

審核人：尹叢欣 審核日期：2024-06-13

訂正版本：V1.0 訂正內容：初稿
