USR-IO424-EWR 連接有人云（V6）組態控制DO示例

一、資料下載

USR-IO424-EWR說明書：http://imbacareer.com.cn/Download/886.html

USR-IO424-EWR 接線工藝說明書：http://imbacareer.com.cn/Download/734.html

USR-IO424-EWR設置軟件：http://imbacareer.com.cn/Download/869.html

二、硬件連接

1、所需物品

USR-IO424-EWR 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

電腦 1臺

2、硬件連接

USR-IO424-EWR 的485串口接USB-RS485串口線到電腦USB口，網口接有線網給網關供網，然后產品接12V電源適配器上電。

3、查看端口號

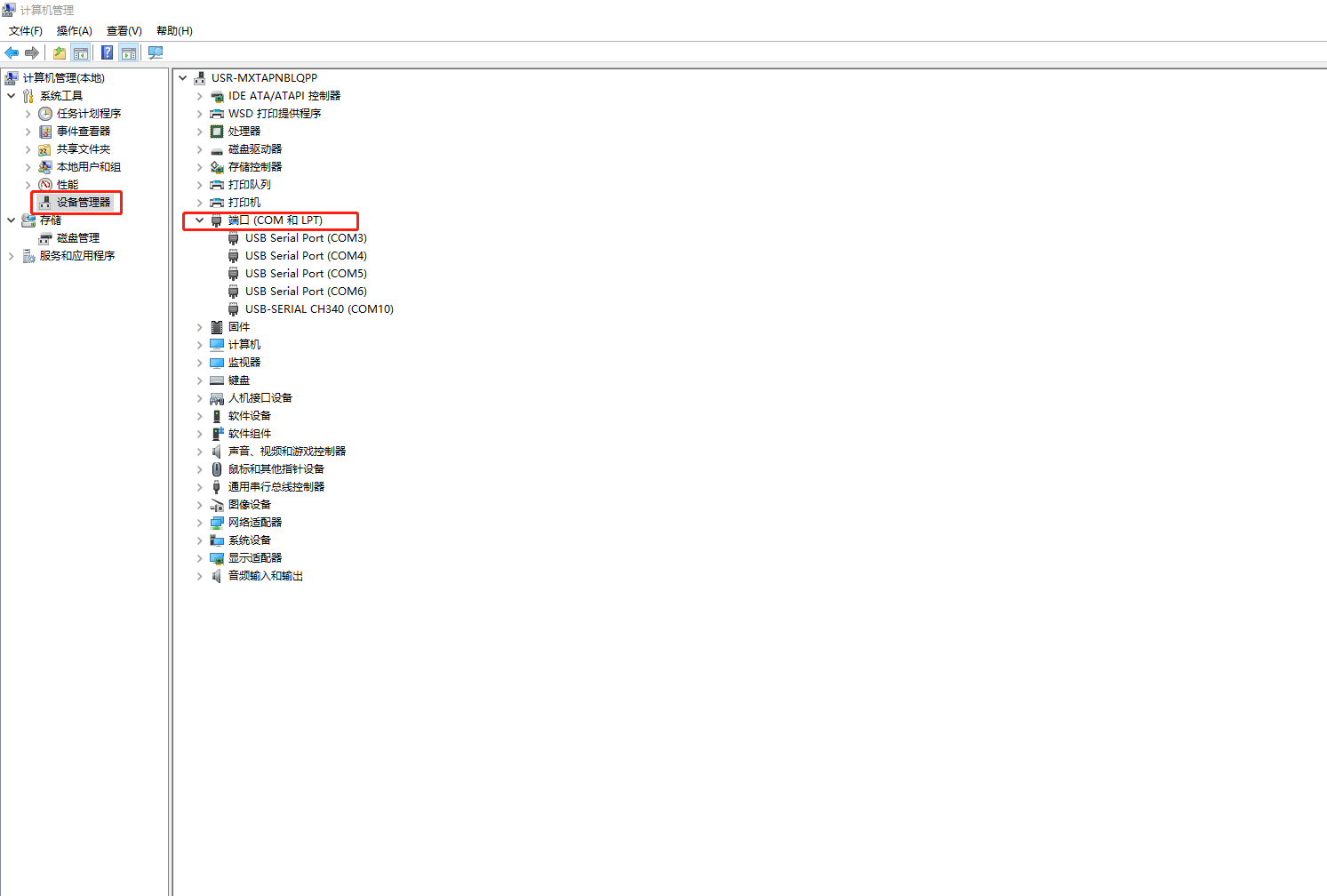

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-IO424-EWR的USB-RS485串口線COM口號，COM10。

二、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-IO424-EWR設備

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

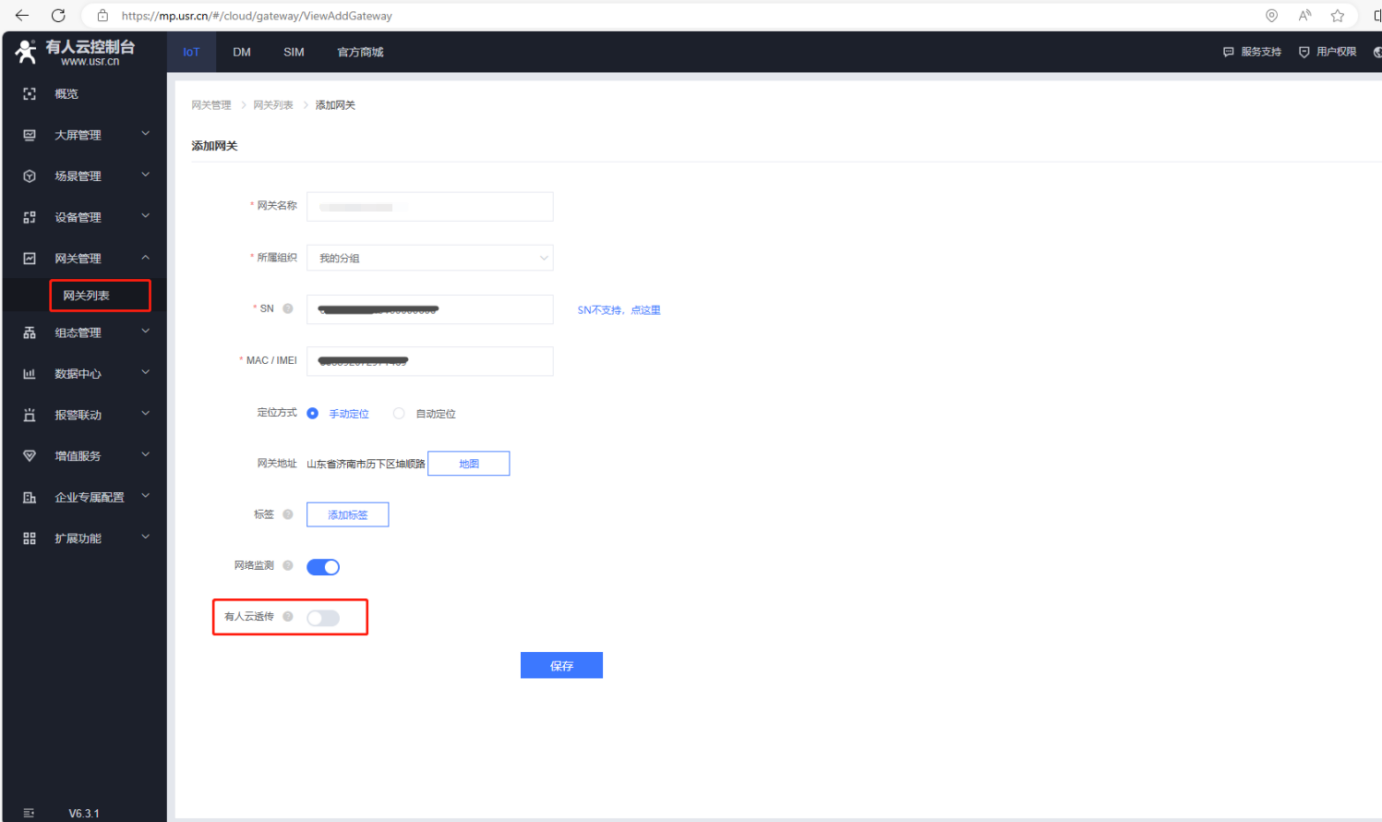

（2）USR-IO424-EWR查看產品標簽，使用SN和IMEI在有人云上添加設備，用云端輪詢時有人云透傳需要關閉，最后點擊保存。

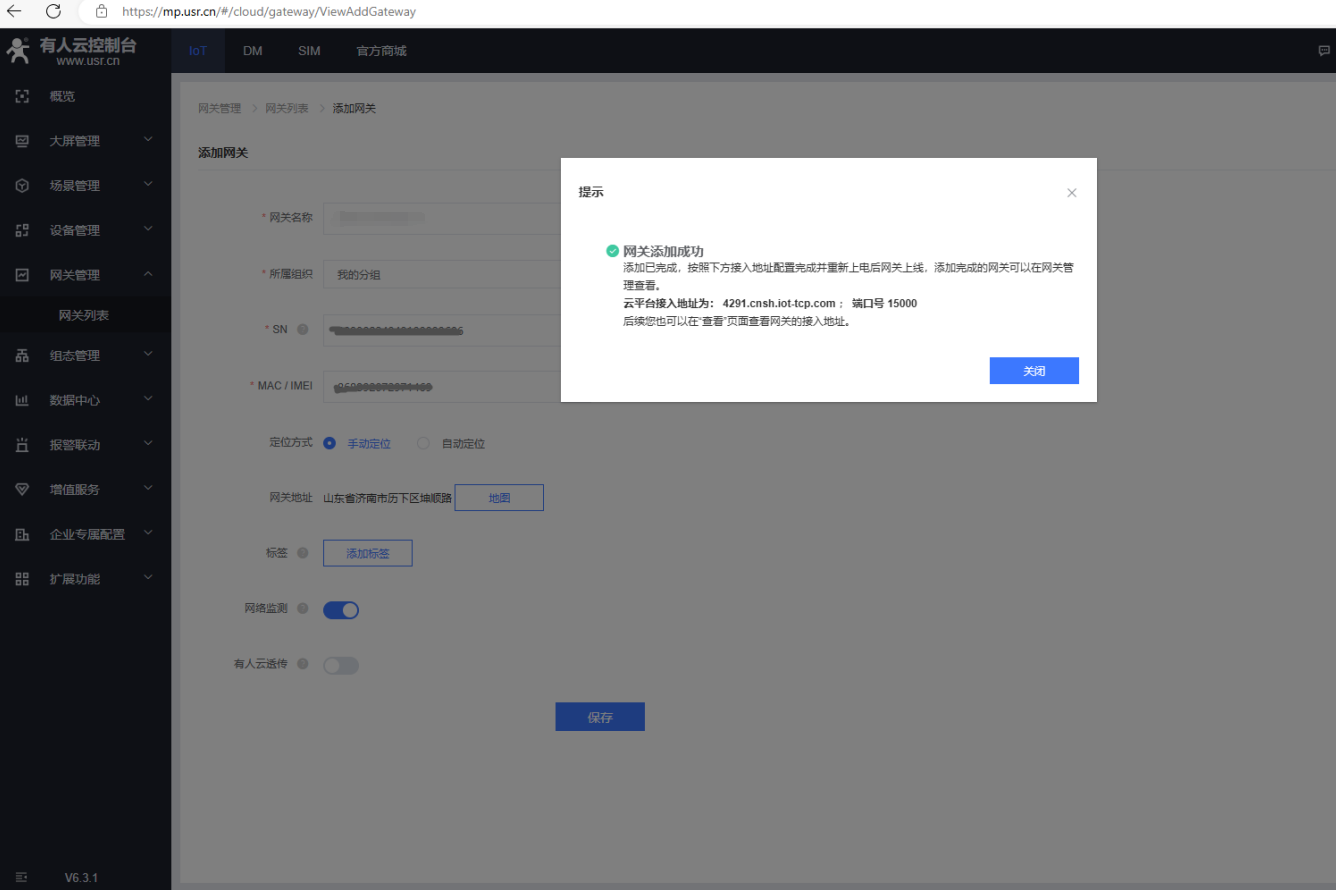

（3）添加完成，返回網關列表

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

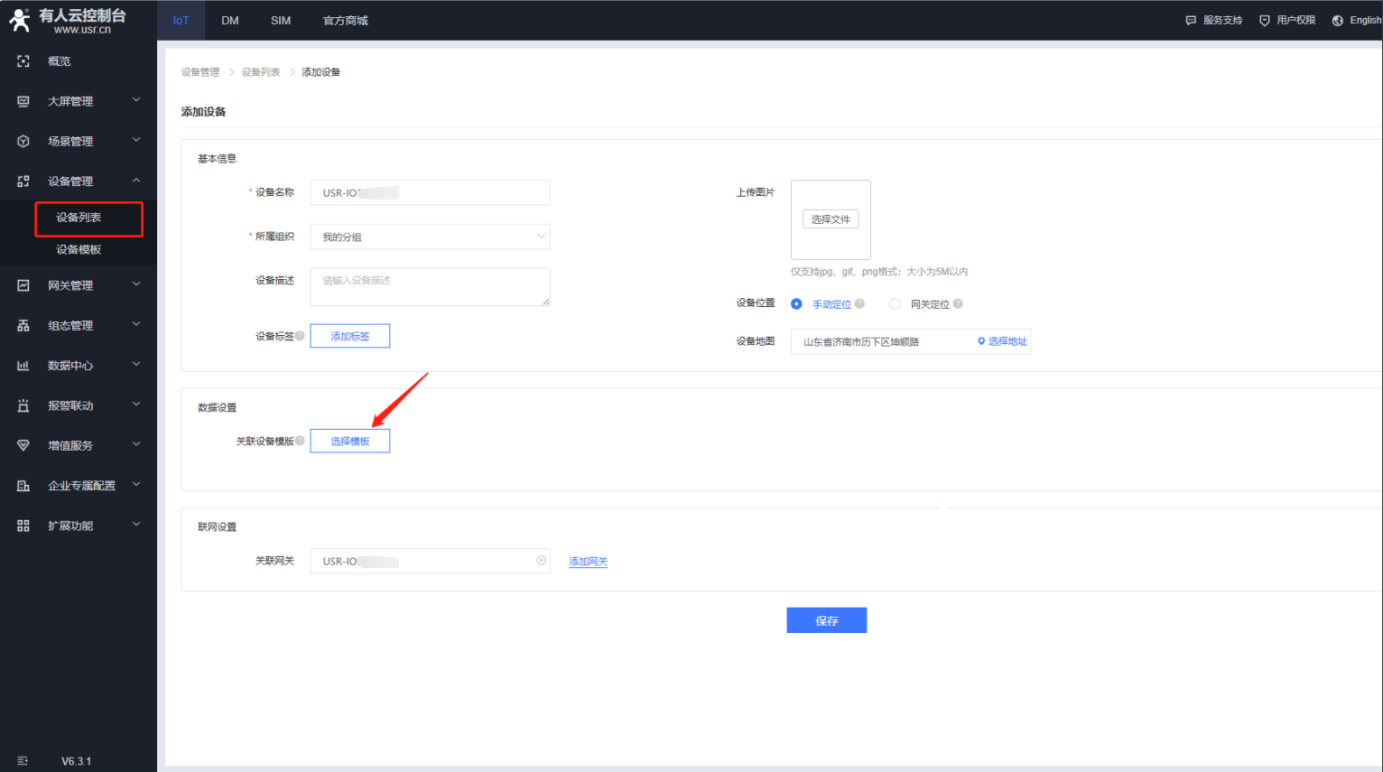

（5）添加模板，輸入設備名稱，點擊選擇模板。

設備模板名稱這里填測試。

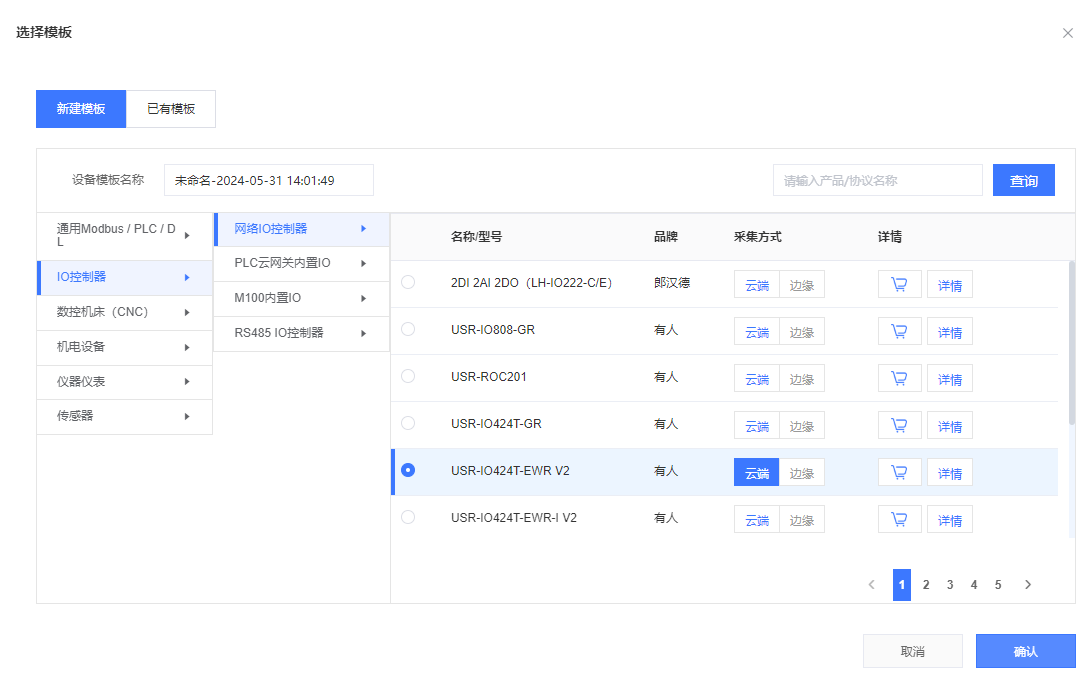

依次選擇IO控制器，網絡IO控制器，USR-IO424-EWR（電流版電壓版根據實際網關選擇，網關白色標簽可查看具體型號）

采集方式用云端。

點擊確認。

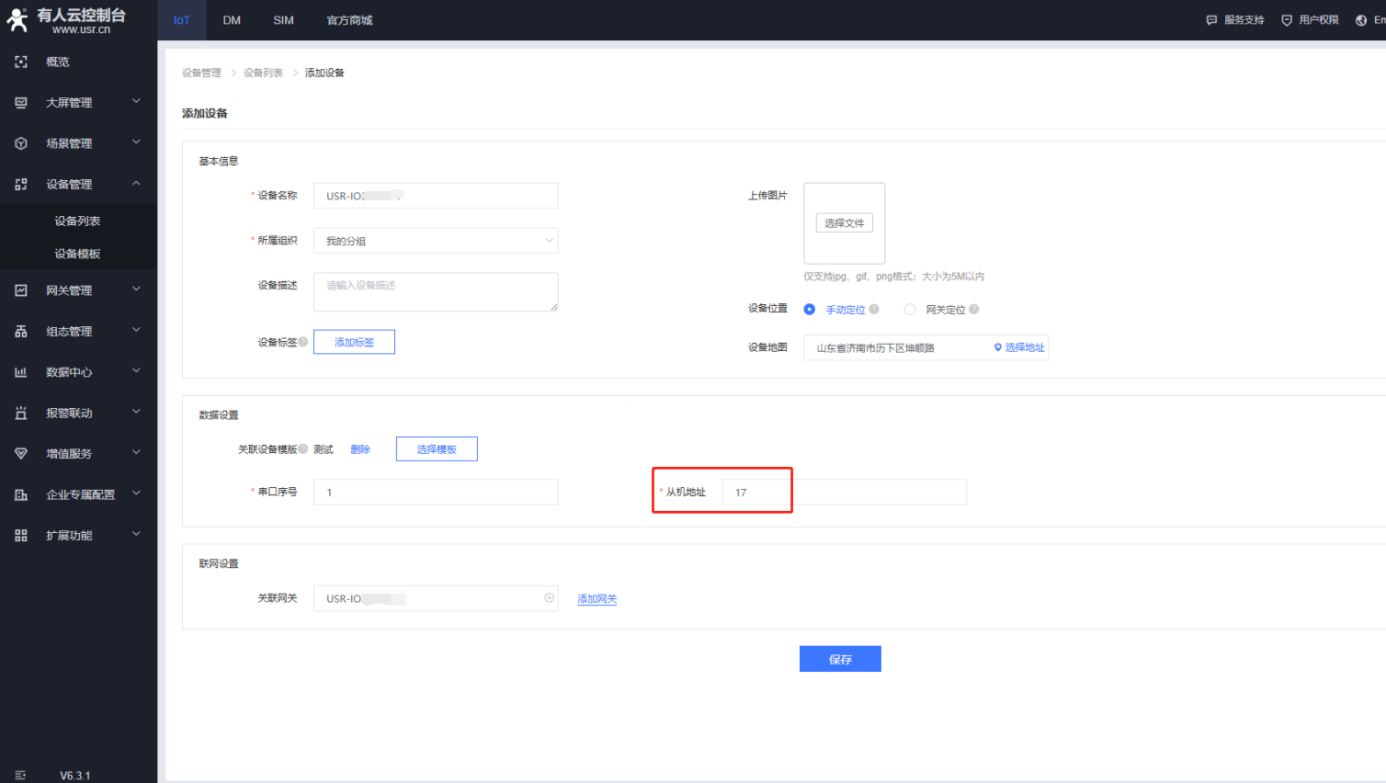

（6）添加從機地址，串口序號默認1，從機地址17

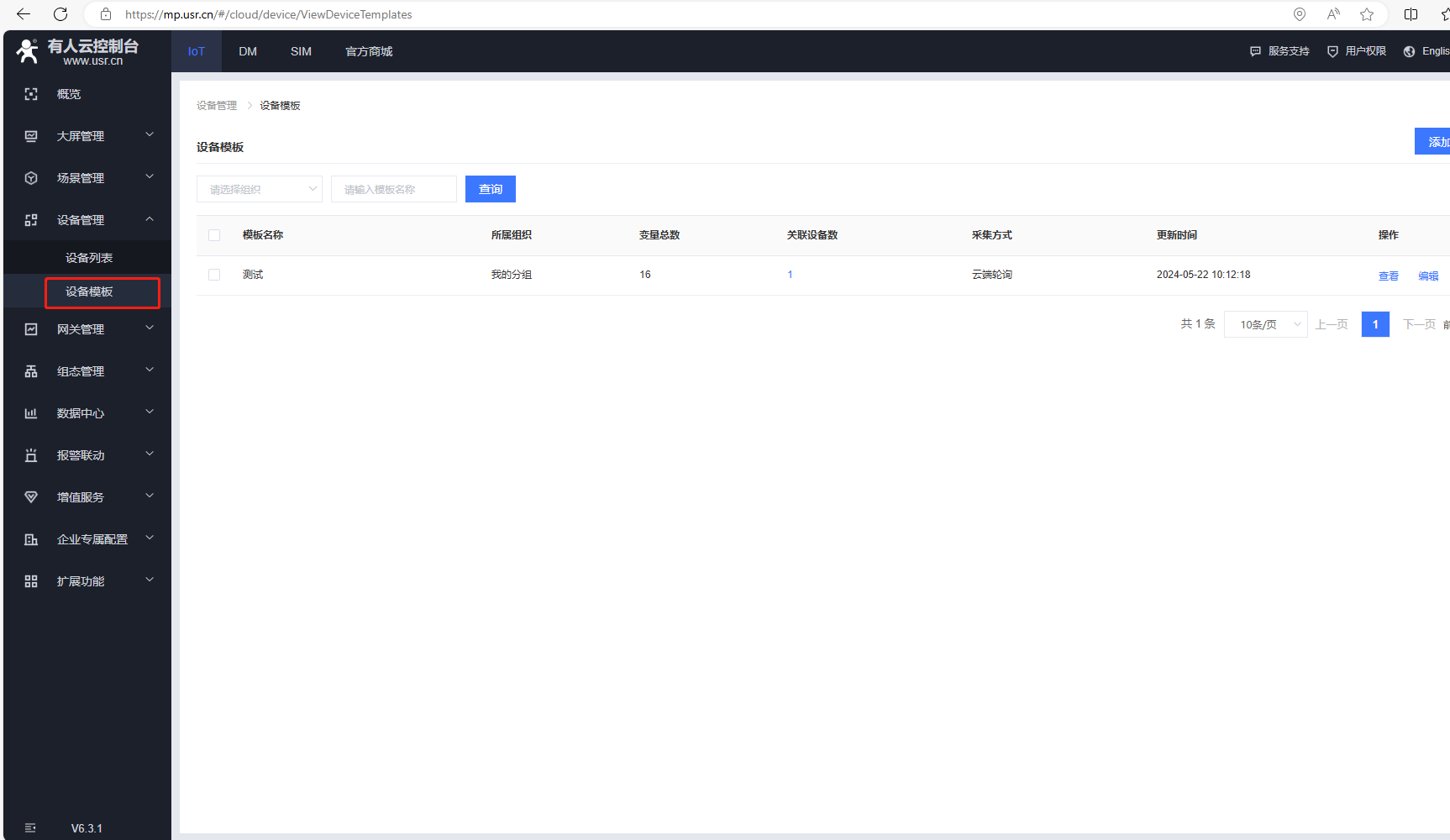

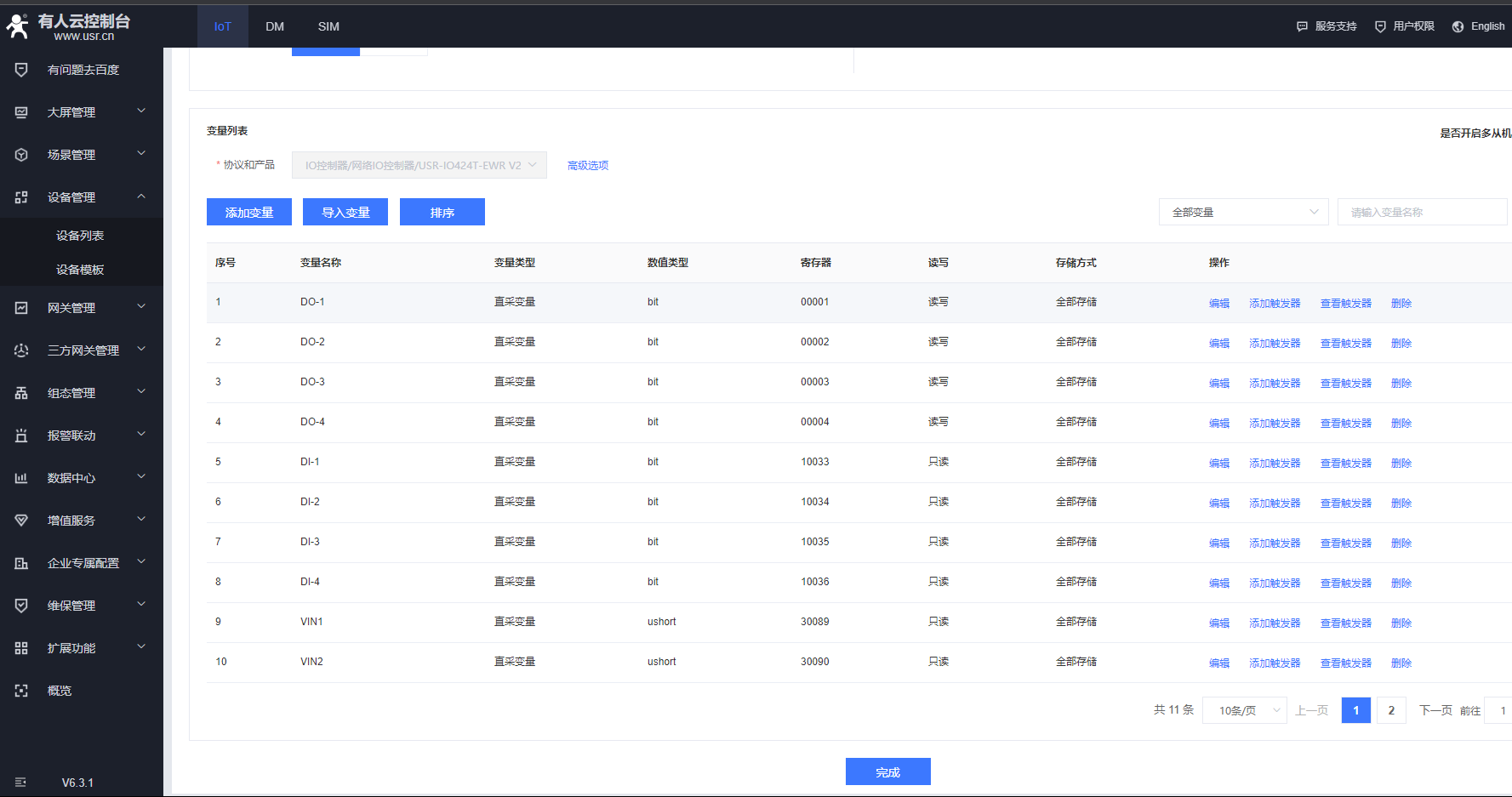

（7）點擊設備管理，點擊設備模板，點擊編輯，可以查看變量。

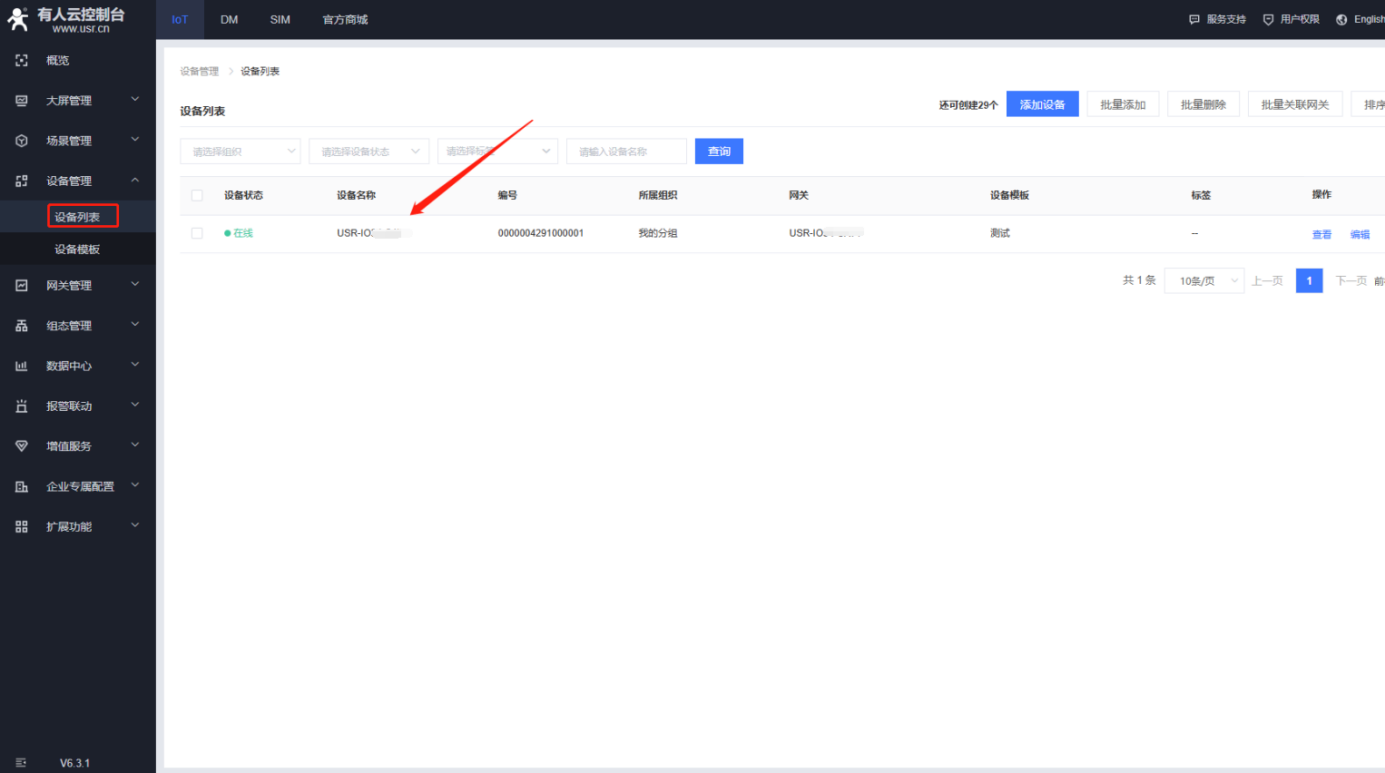

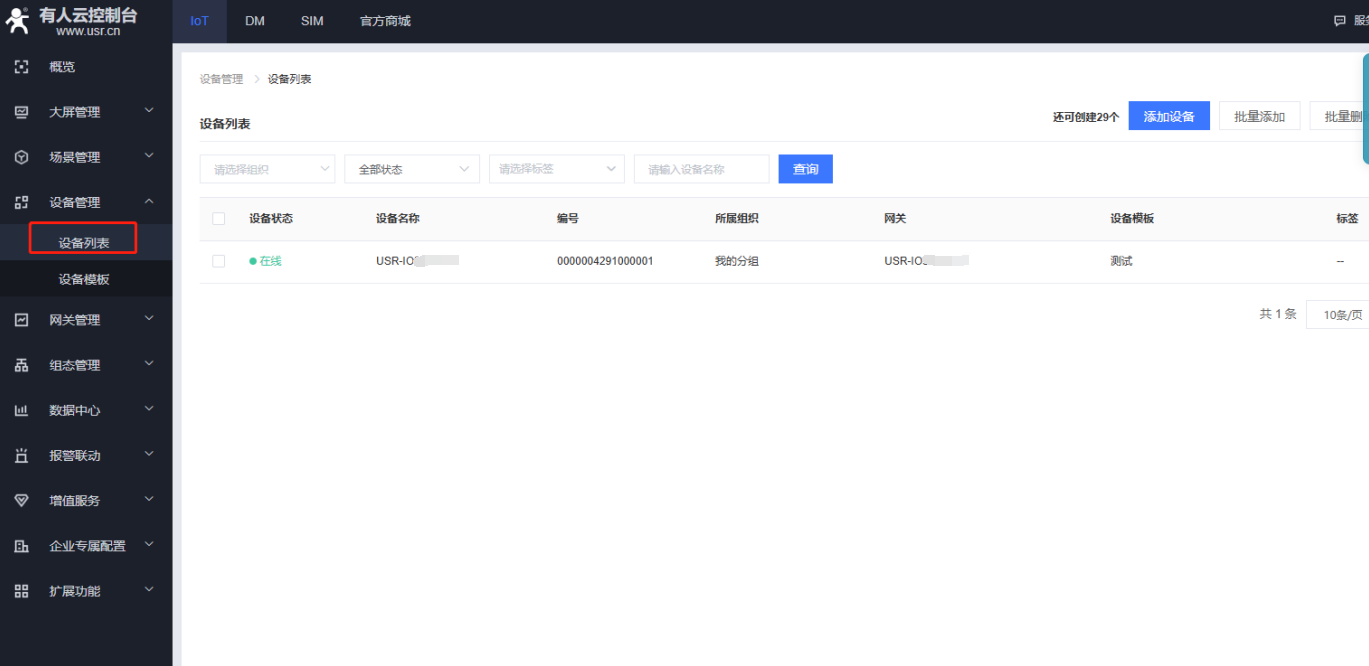

（8）返回設備列表，點擊設備名稱，可以去查看變量當前狀態。

三、USR-IO424-EWR 讀取參數

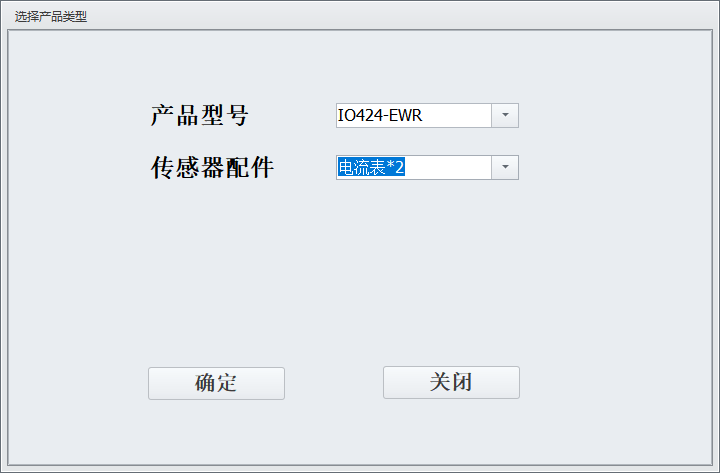

1、打開IO設置軟件

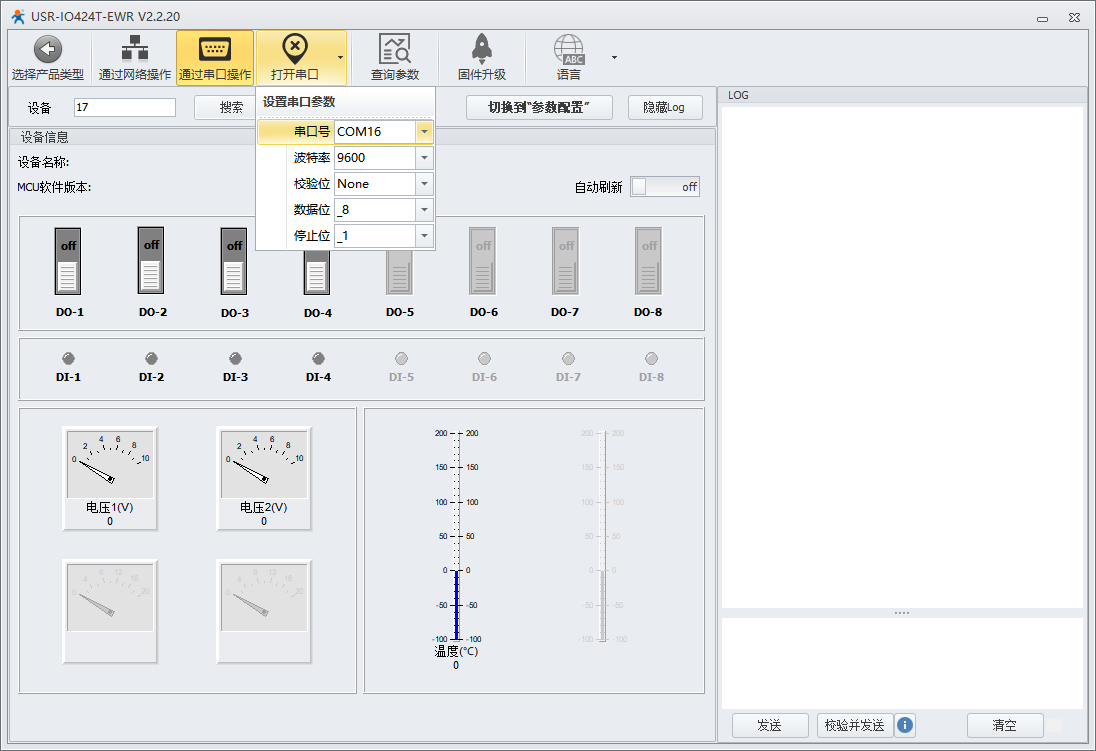

2、點擊通過串口操作，打開對應USB-RS485串口COM口號，COM10

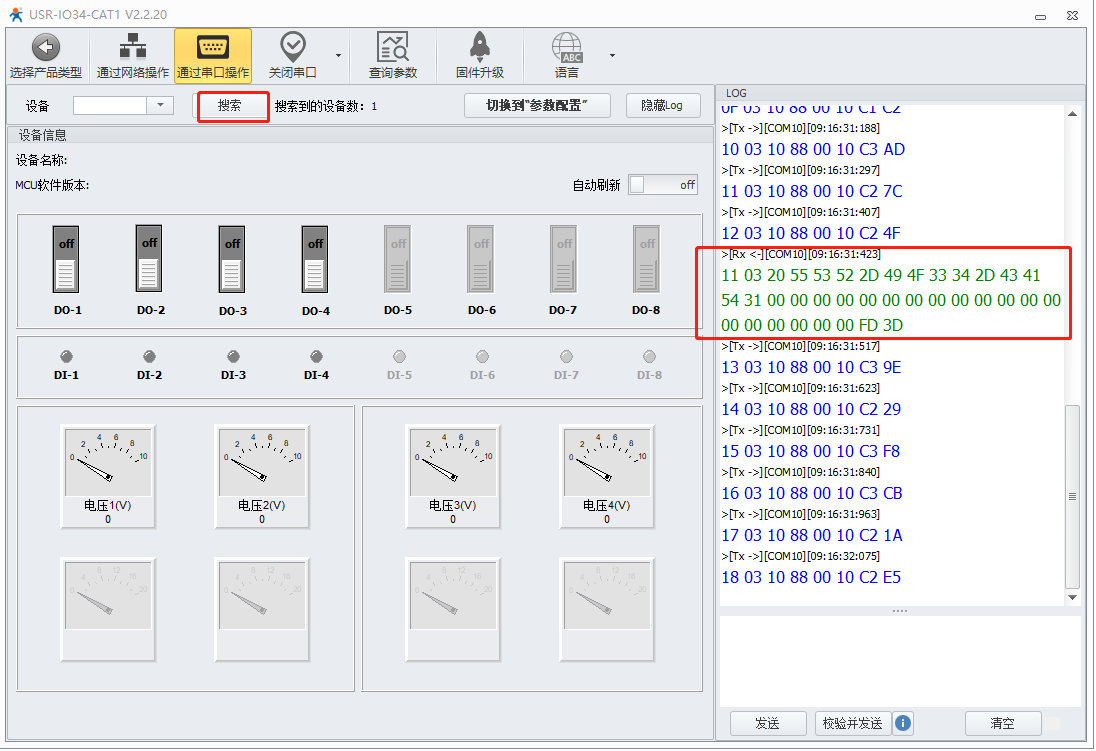

3、點擊搜索，右側LOG框，滾動到11 03 20 55 53 52 2D 49 4F 33 34 2D 43 41 54 31 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 FD 3D

可以暫停。

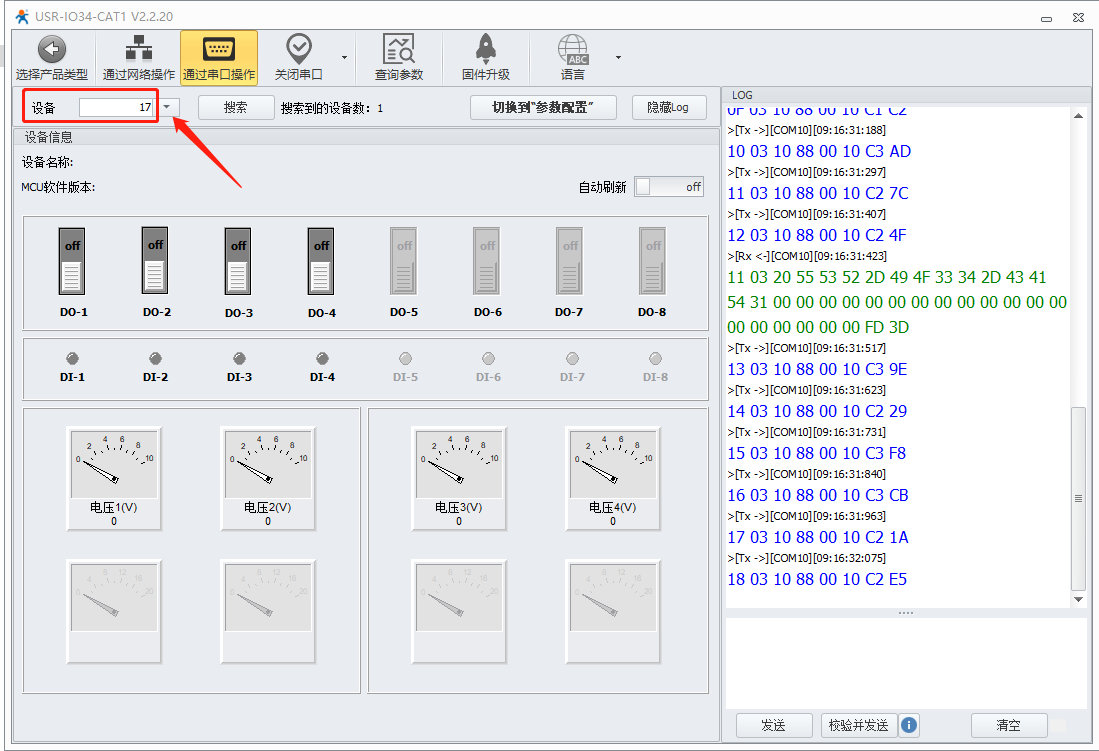

4、點擊設備后面的下拉，可以看到搜索到的USR-IO424-EWR 從機地址17，選中。

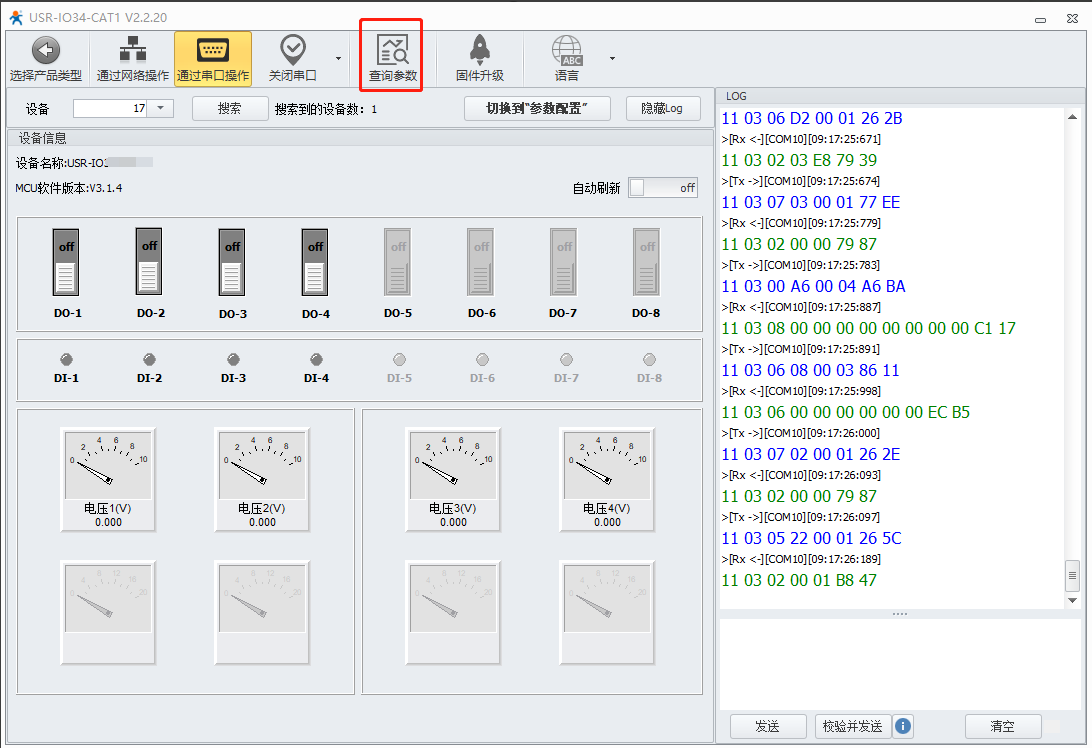

5、點擊查詢參數，可以查看DO默認狀態是關閉。

四、DO控制調試

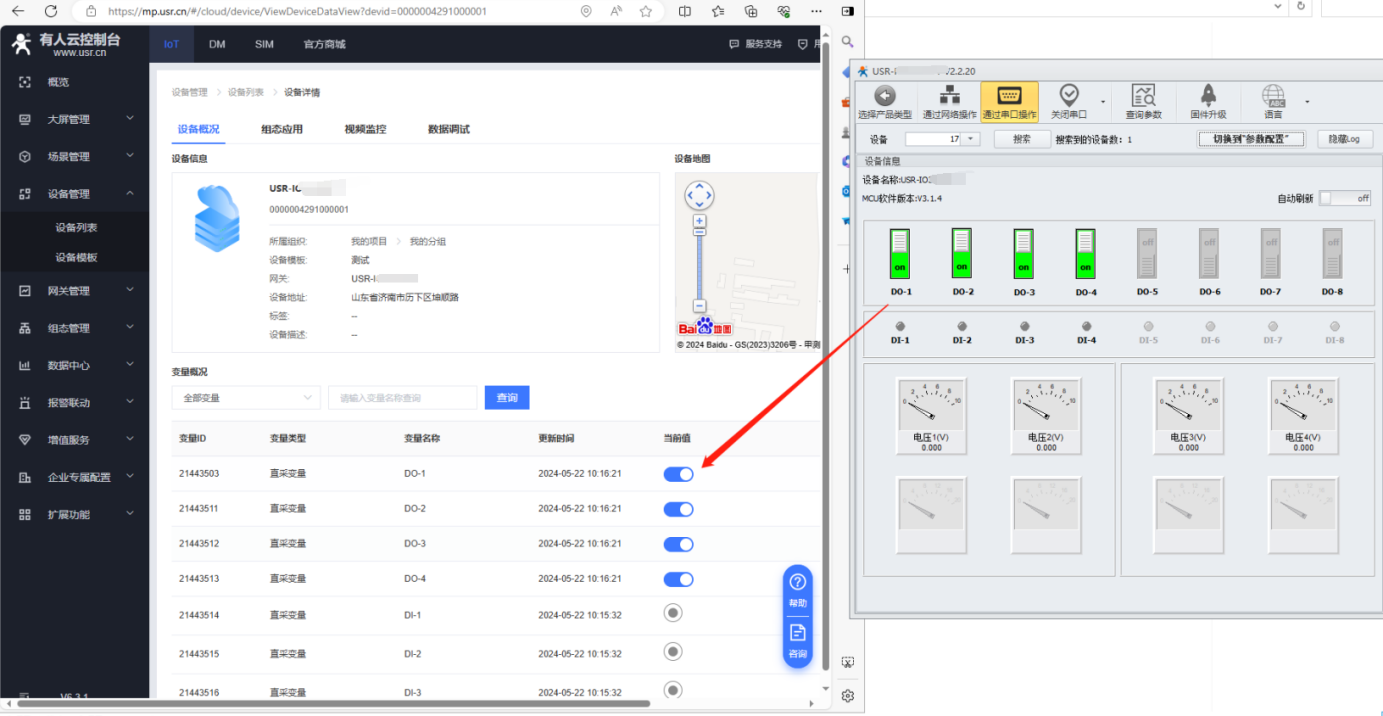

1、IO設置軟件改變DO狀態，有人云讀取

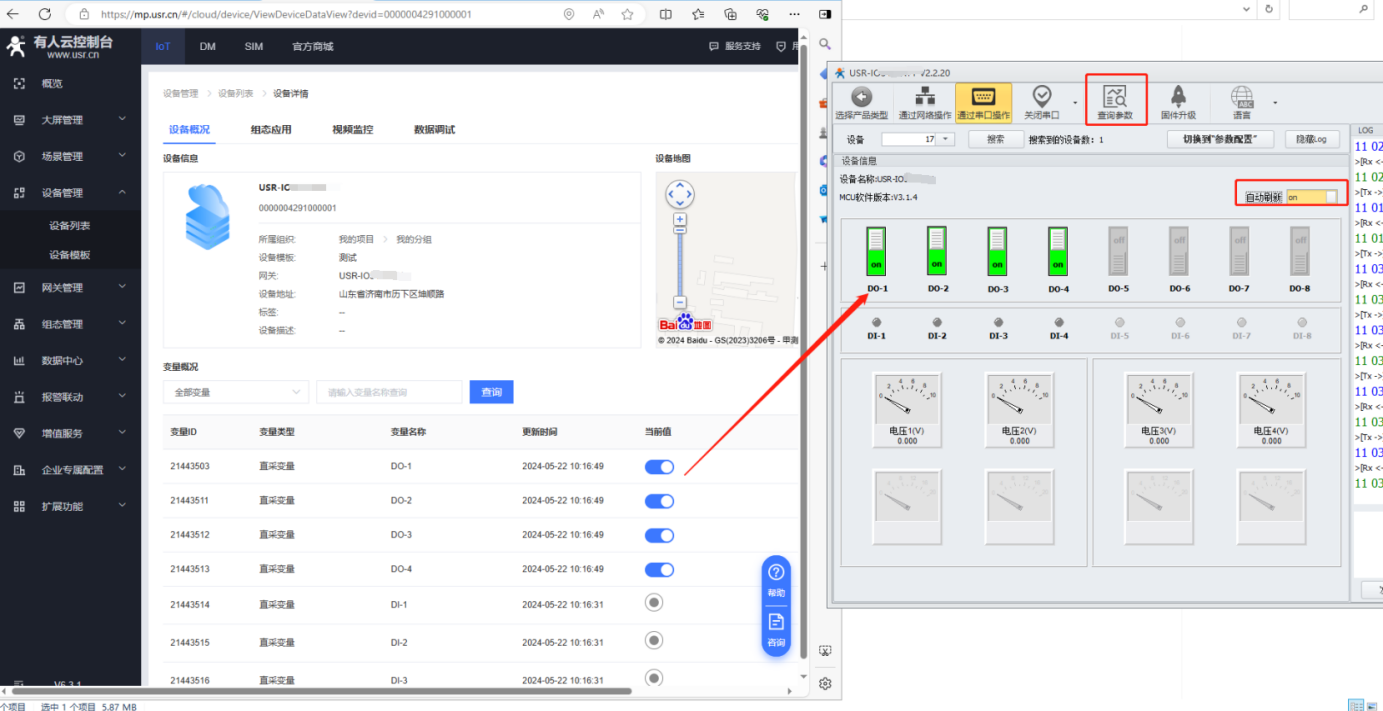

2、有人云改變DO狀態，IO設置軟件查詢參數

編寫人：許瀟 編寫日期：2024-05-25

審核人：金志方 審核日期：2024-06-07

訂正版本：V1.0 訂正內容：初稿
