USR-IO424-EWR 接485從機連接有人云（V6）云端輪詢示例

一、資料下載

USR-IO424-EWR說明書：http://imbacareer.com.cn/Download/886.html

USR-IO424-EWR 接線工藝說明書：http://imbacareer.com.cn/Download/734.html

USR-IO424-EWR設置軟件：http://imbacareer.com.cn/Download/869.html

USR-IO424-EWR的485串口，如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。

二、硬件連接

1、所需物品

USR-IO424-EWR 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

電腦 1臺

2、硬件連接

USR-IO424-EWR 的485串口接USB-RS485串口線到電腦USB口，網口接有線網給網關供網，然后產品接12V電源適配器上電。

3、查看端口號

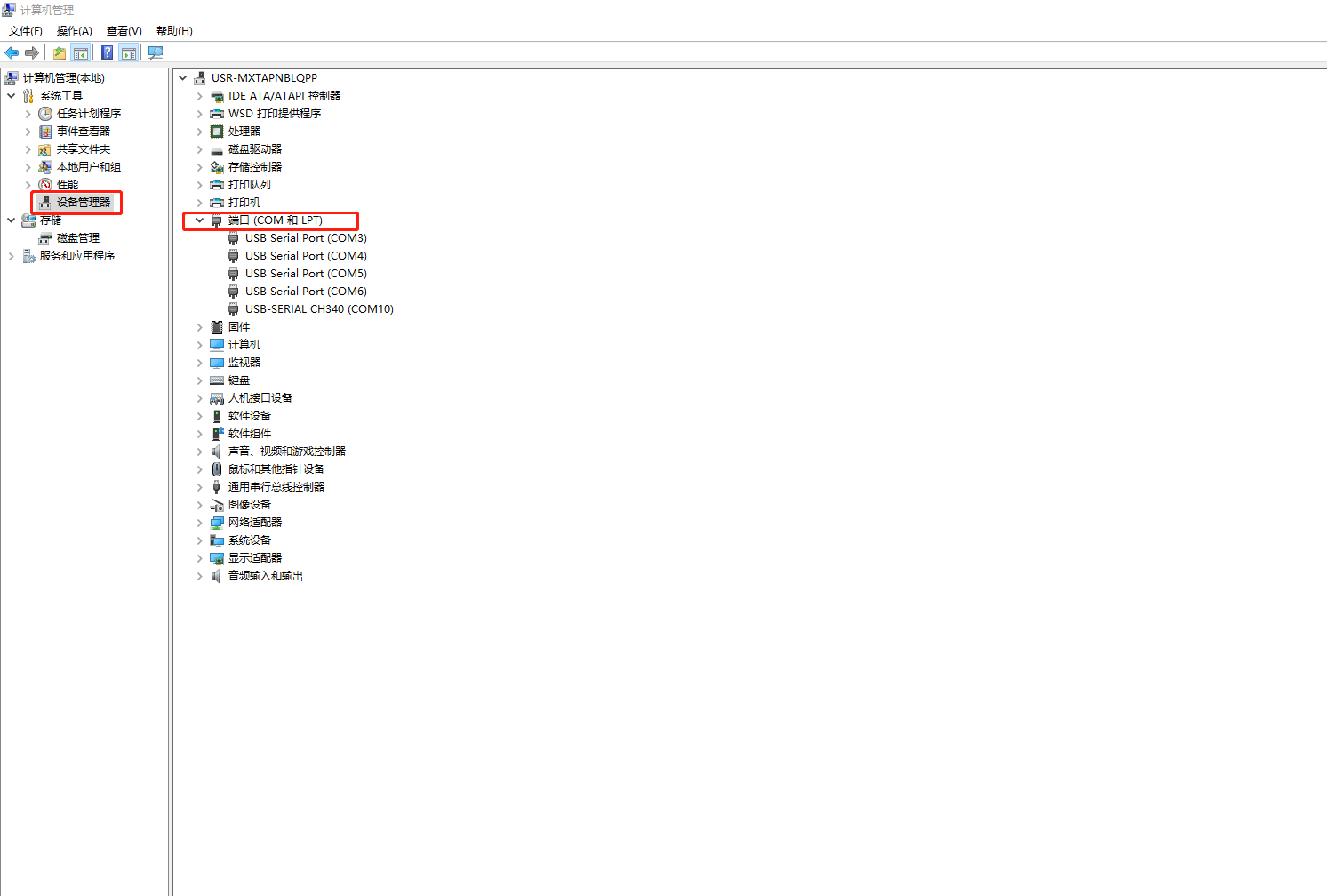

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-IO424-EWR的USB-RS485串口線COM口號，COM10。

三、有人云參數設置

1、登錄有人云賬號

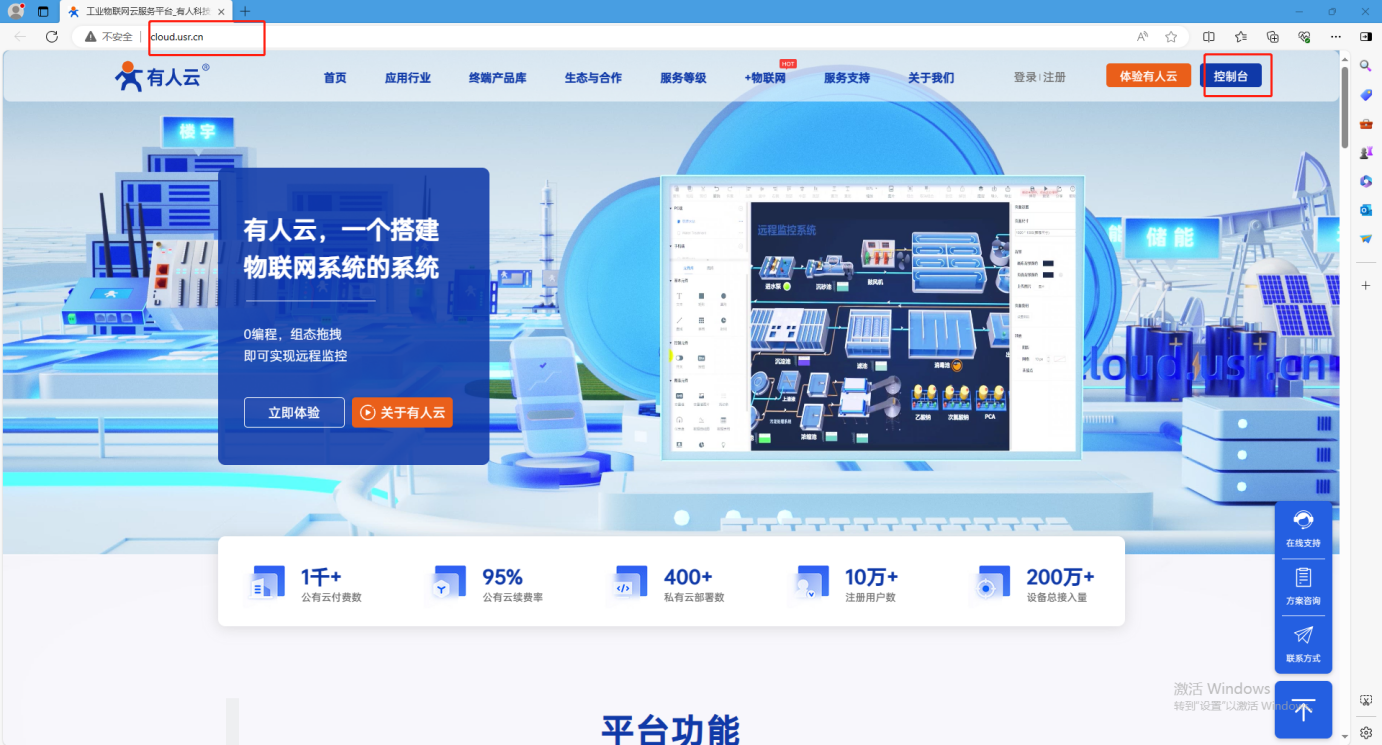

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-IO424-EWR網關

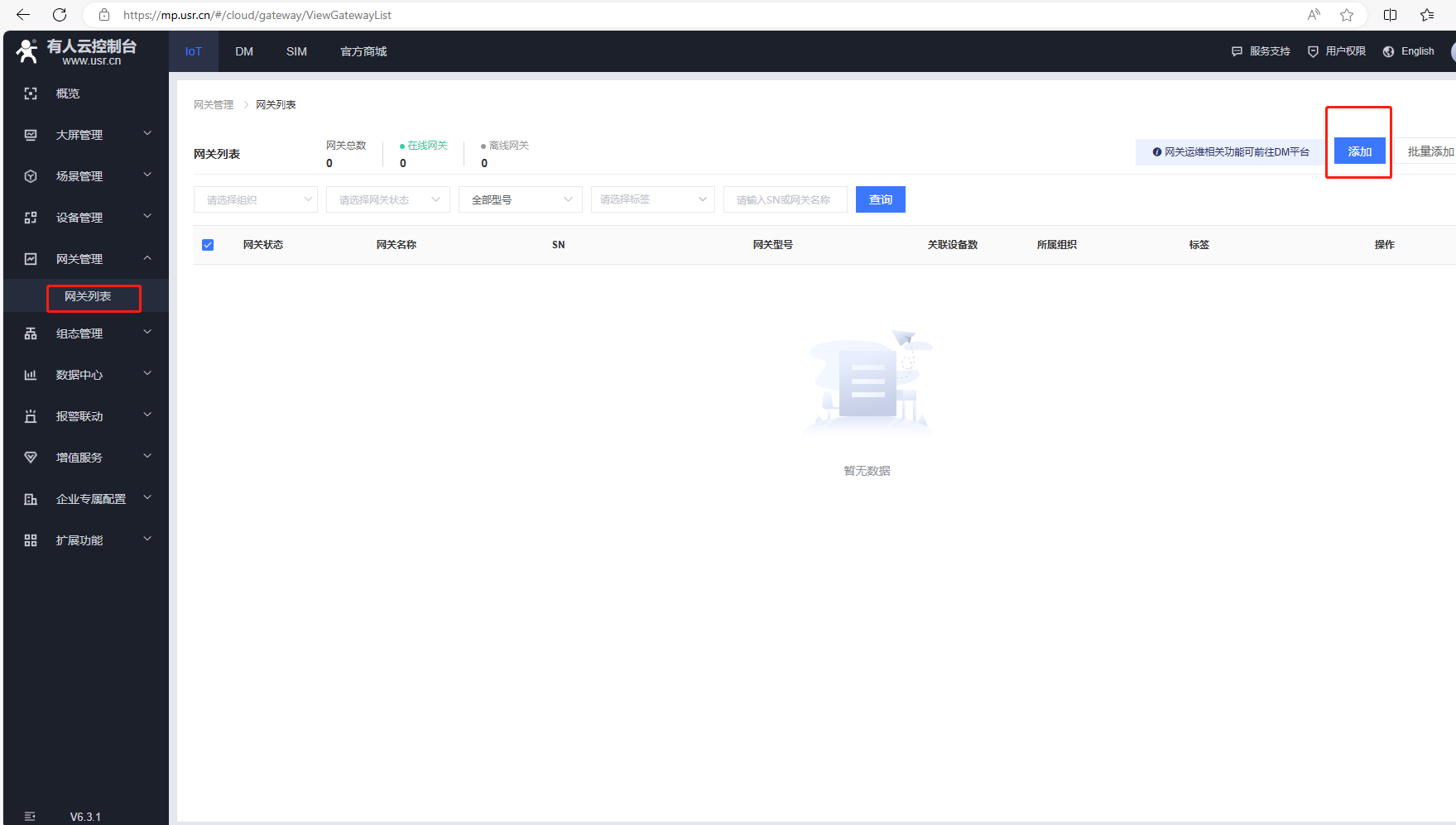

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

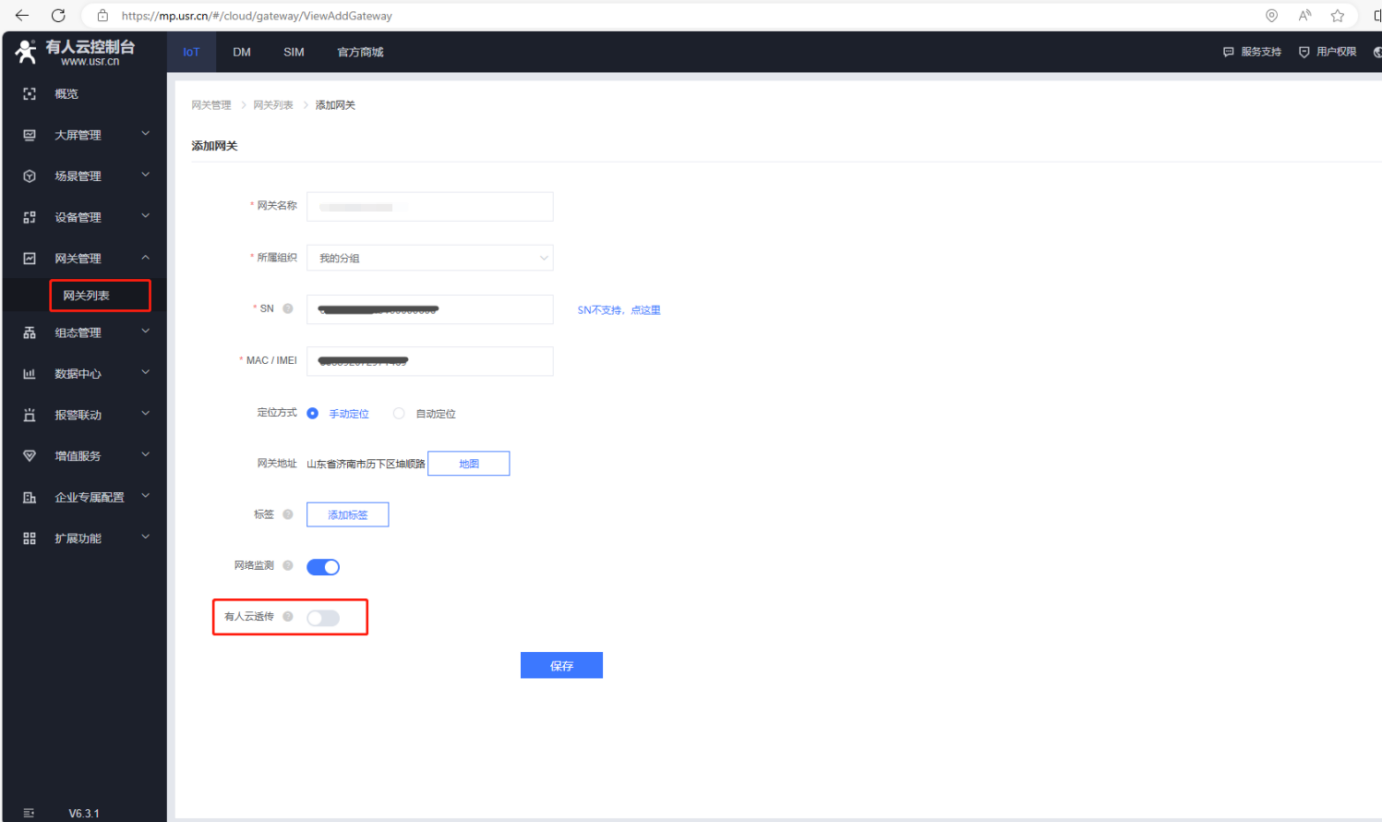

（2）USR-IO424-EWR查看產品標簽，使用SN和IMEI在有人云上添加設備，用云端輪詢時有人云透傳需要關閉，最后點擊保存。

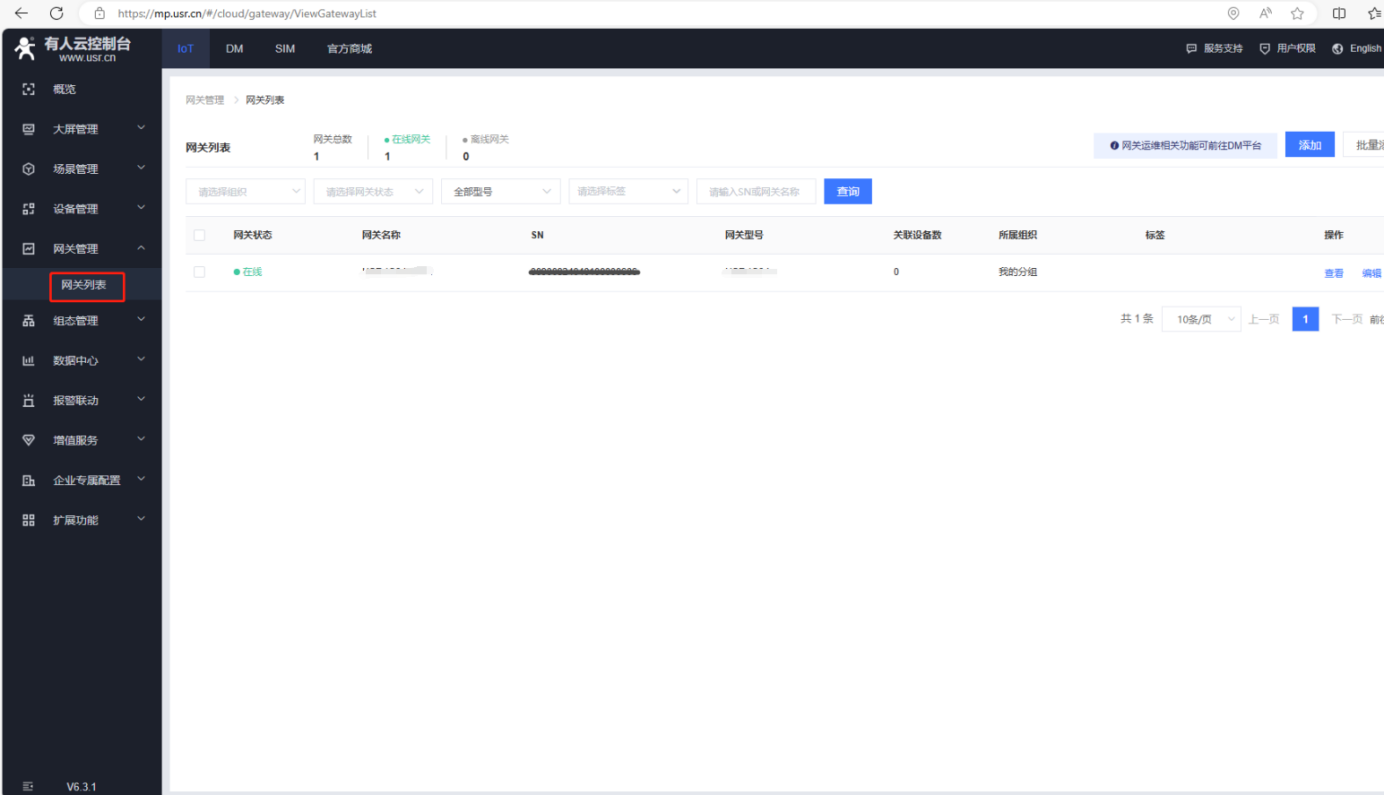

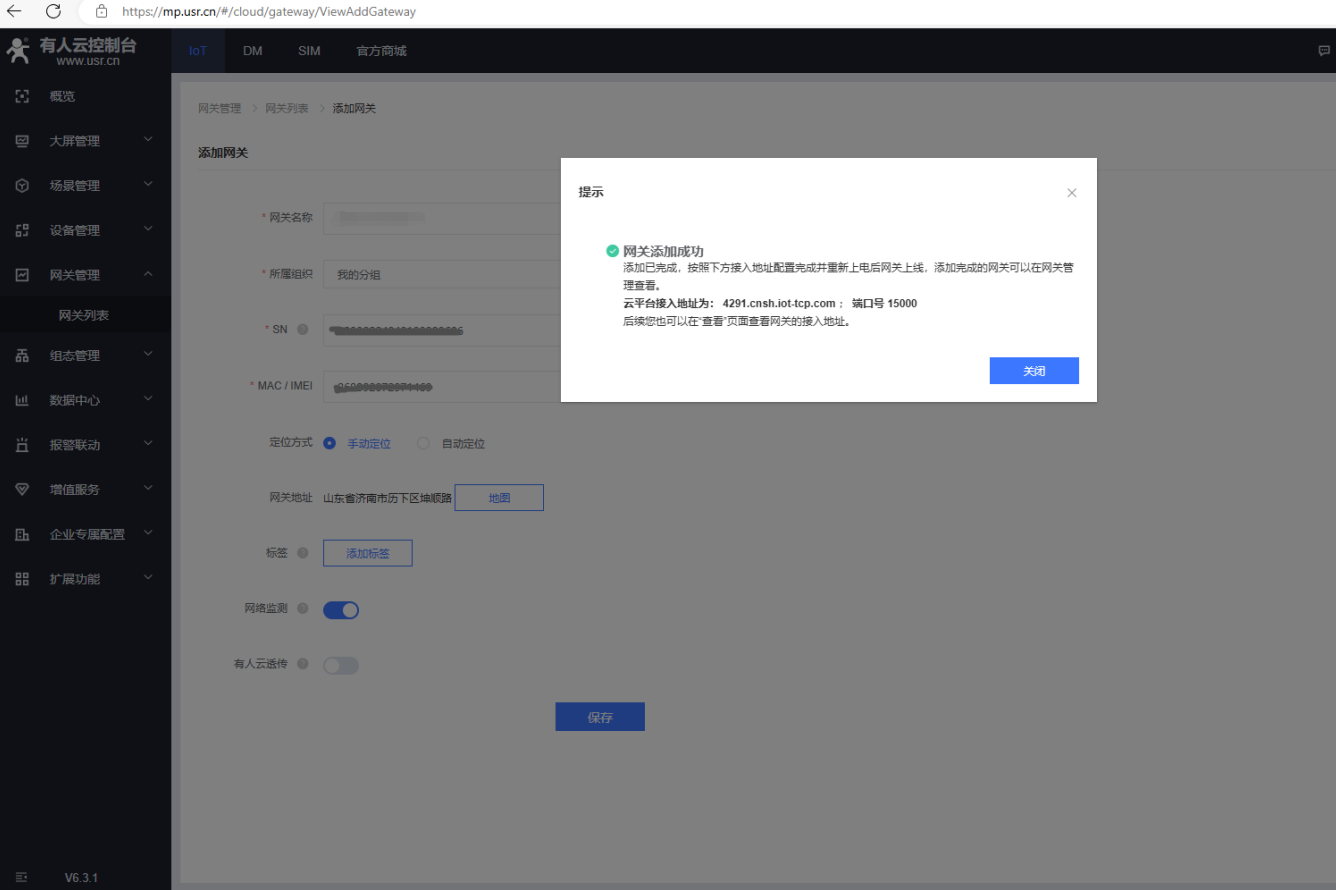

（3）添加完成，返回網關列表

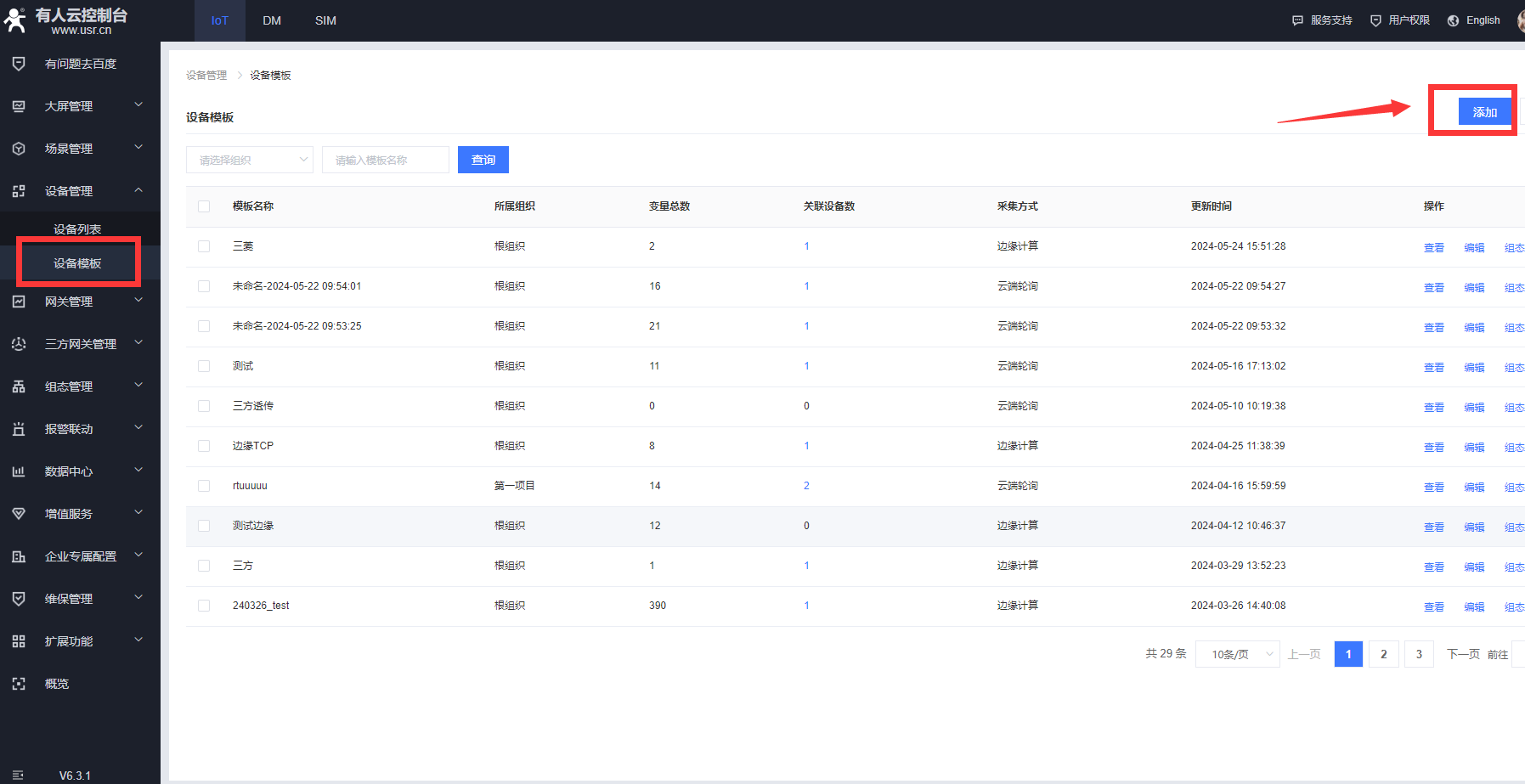

（4）添加網關IO點模板，輸入設備名稱，點擊選擇模板。

設備模板名稱這里填測試。

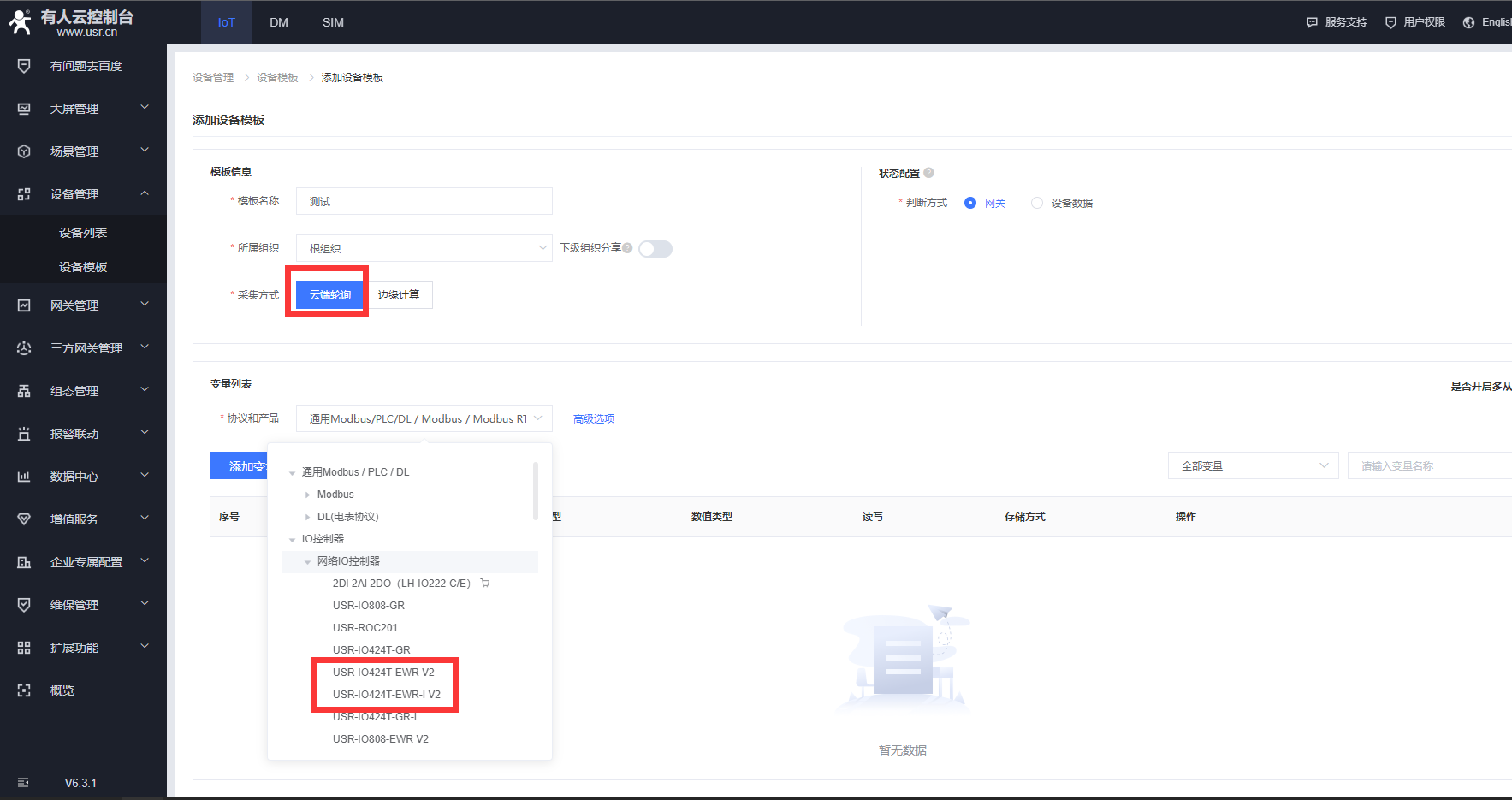

依次選擇IO控制器，網絡IO控制器，USR-IO424-EWR V2 （電流版電壓版根據實際網關選擇，網關白色標簽可查看具體型號）

采集方式用云端。

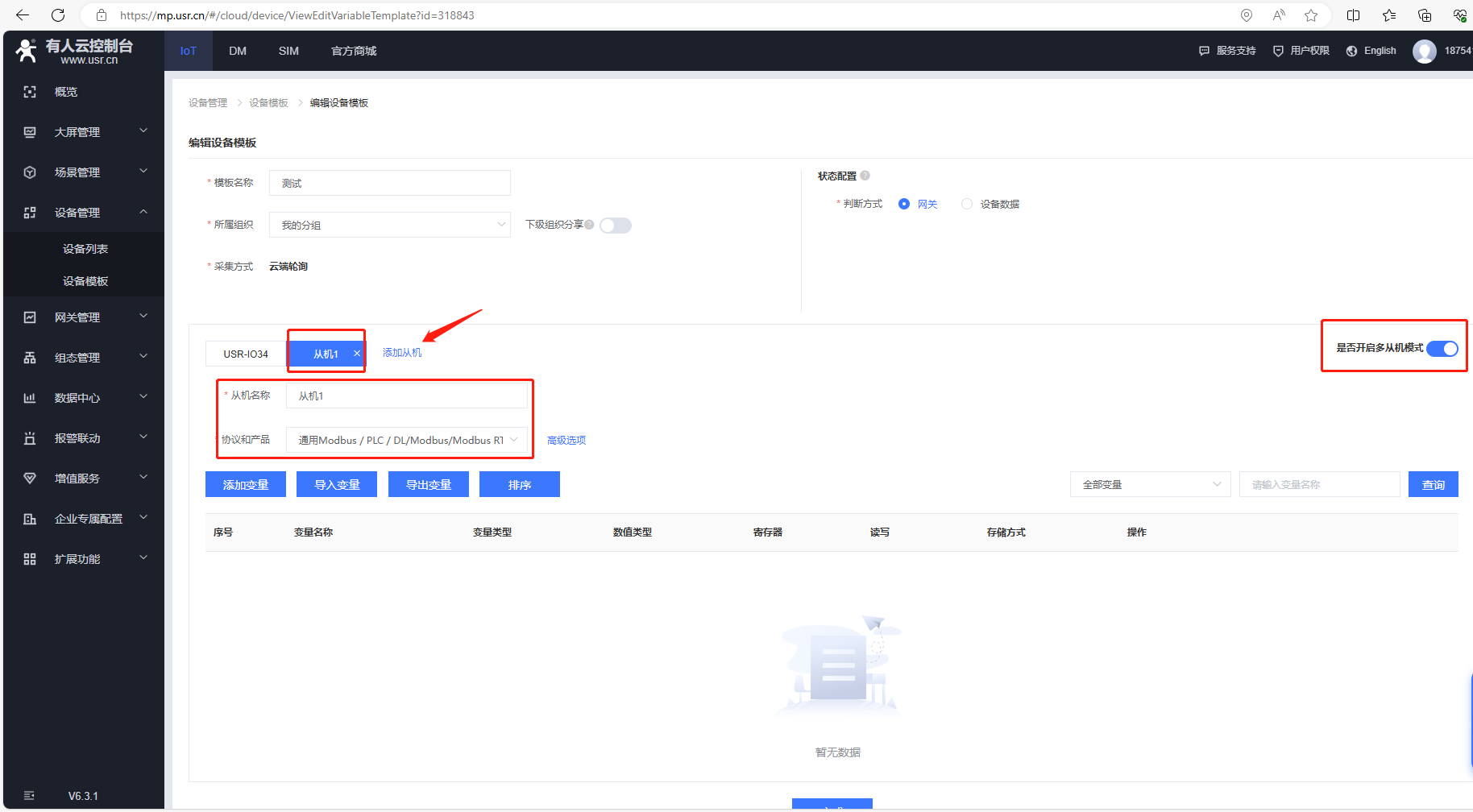

（5）添加485從機數據點，點擊是否開啟多從機模式，開啟。點擊添加從機，從機名稱這里填從機1，協議和產品選擇通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

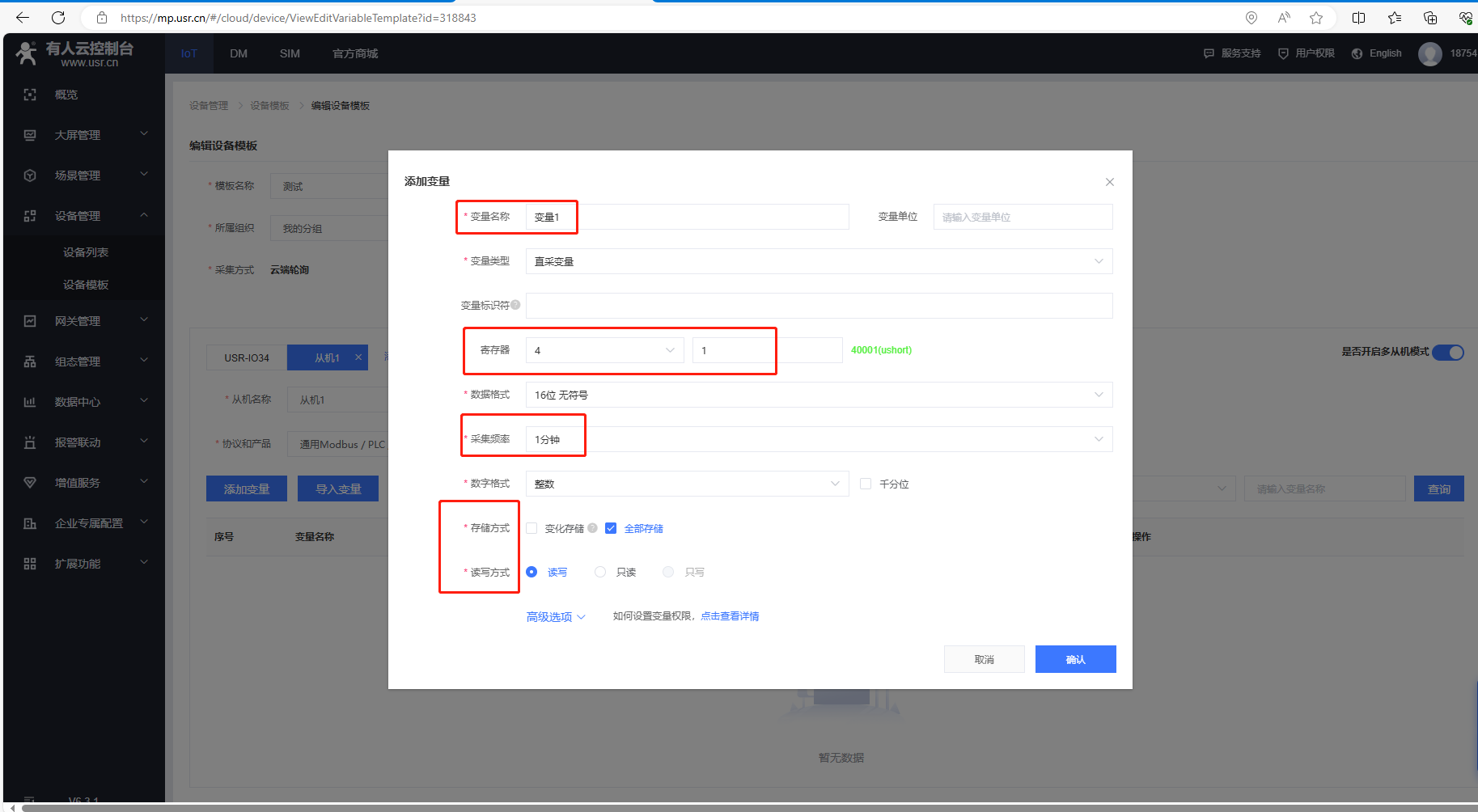

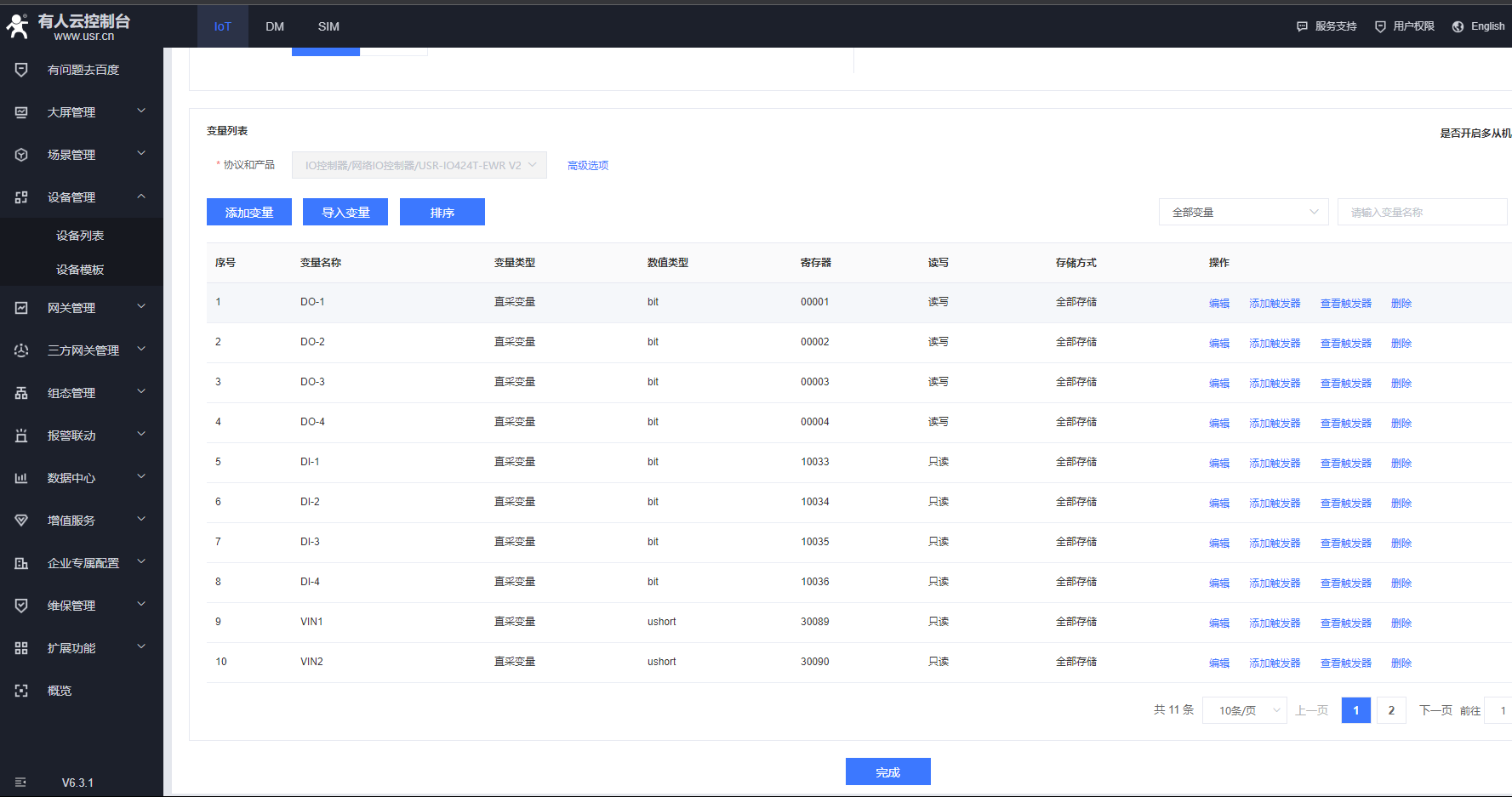

（6）點擊添加變量，輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

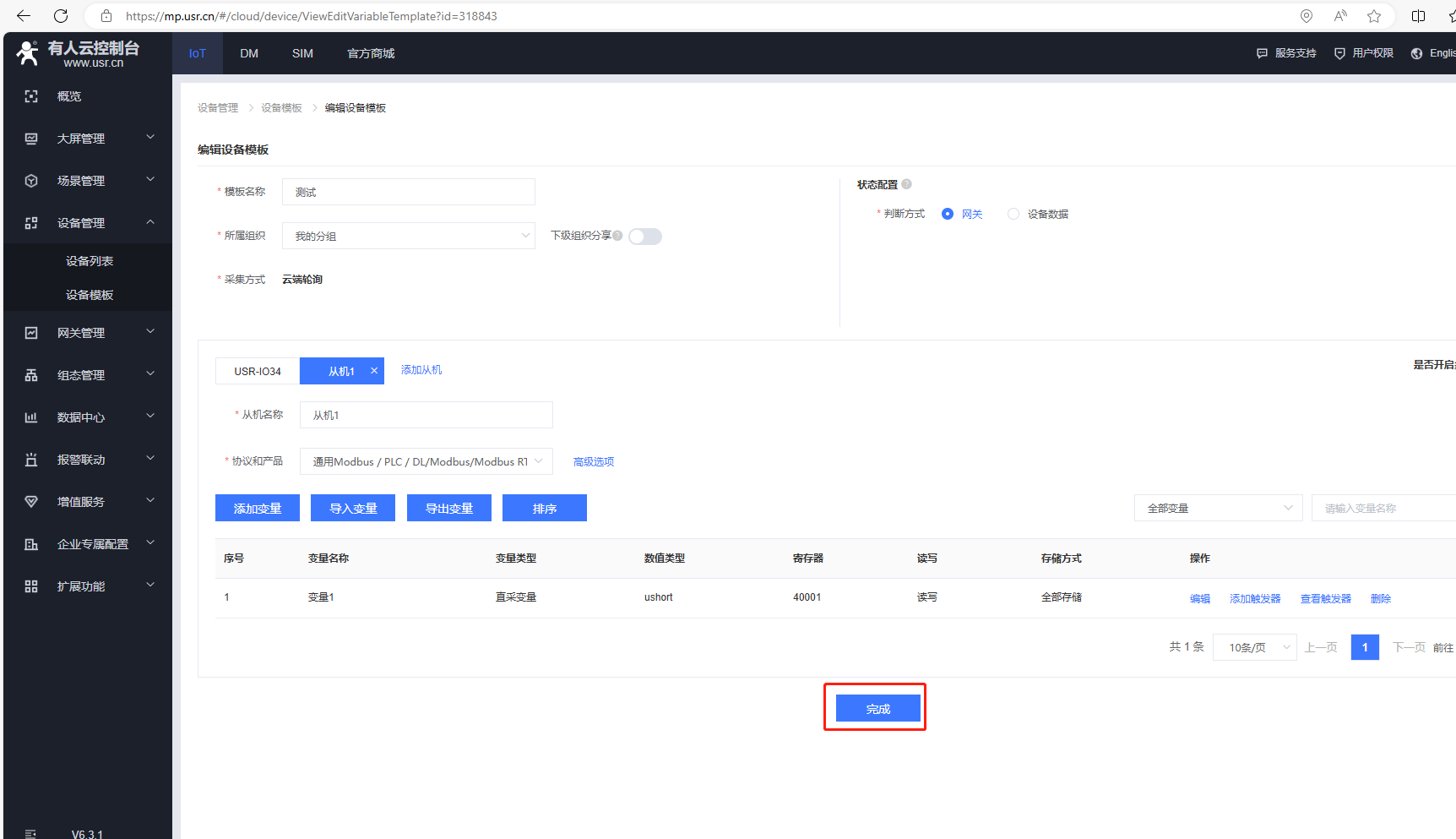

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

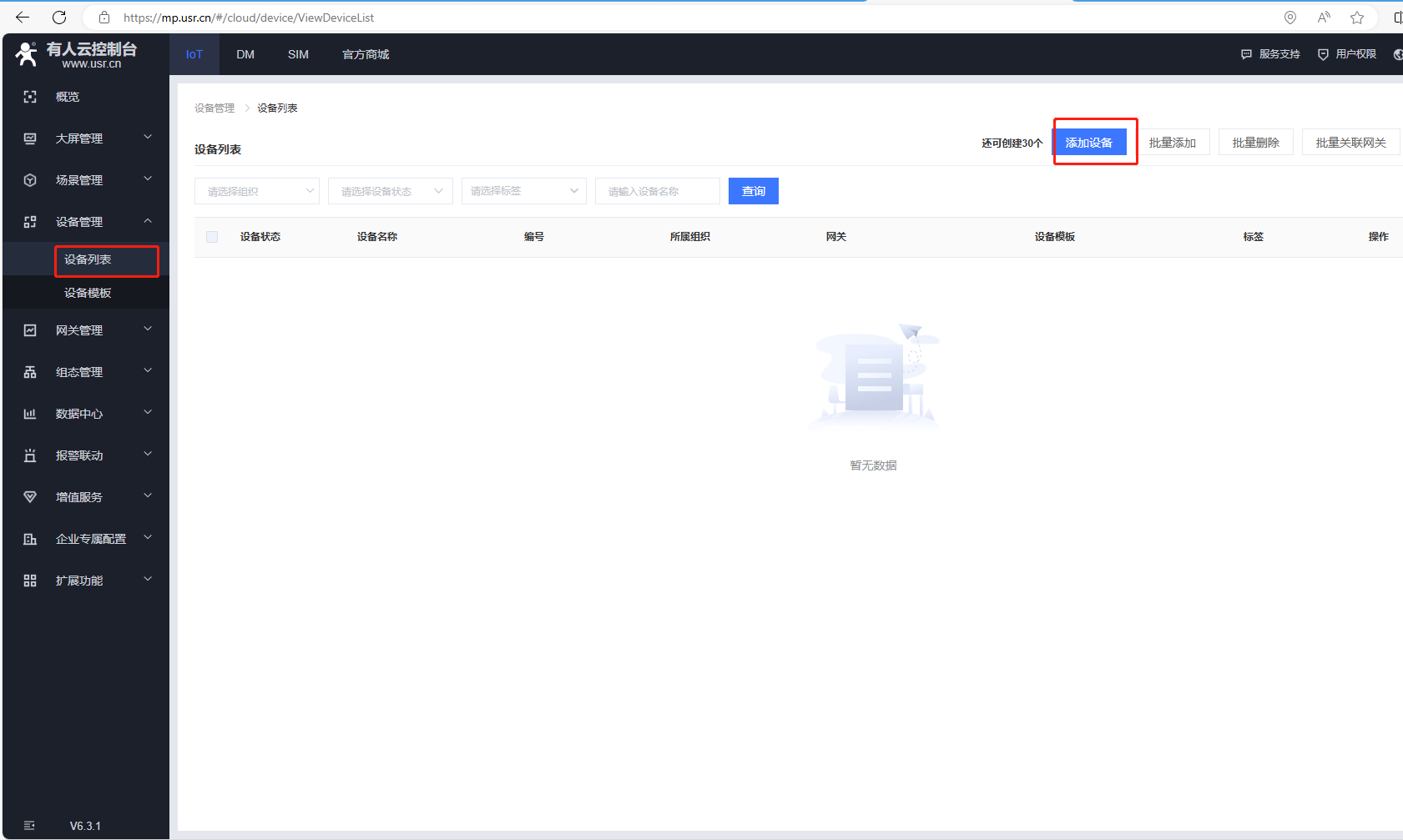

（7）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

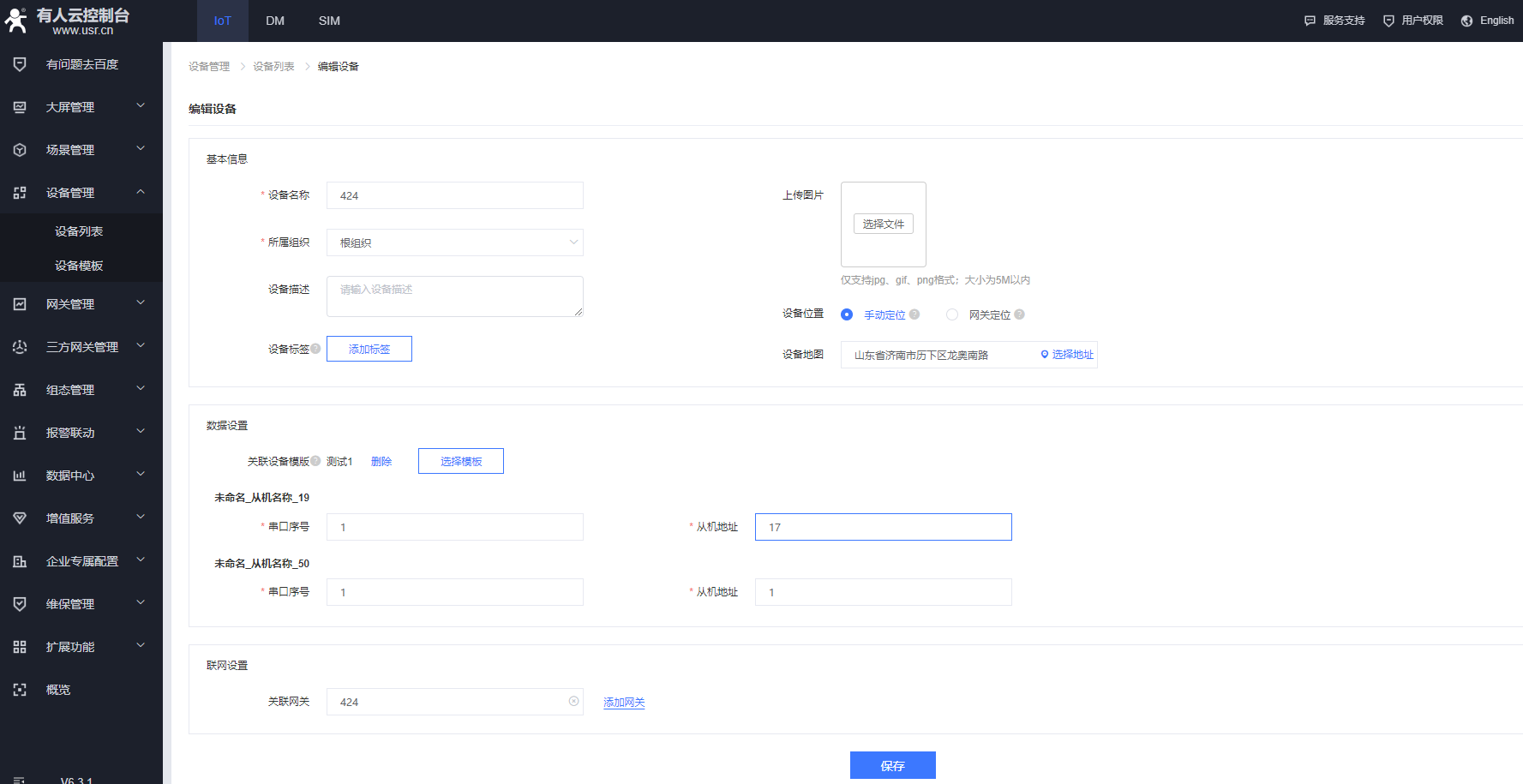

（8）綁定已添加的設備模板，添加兩個從機地址，第一個是IO點位地址：串口序號默認1，從機地址默認17，第二個485從機串口序號默認1，從機地址根據實際485設備進行配置；綁定424聯網網關，配置完保存設備

四、USR-IO424-EWR 讀取參數

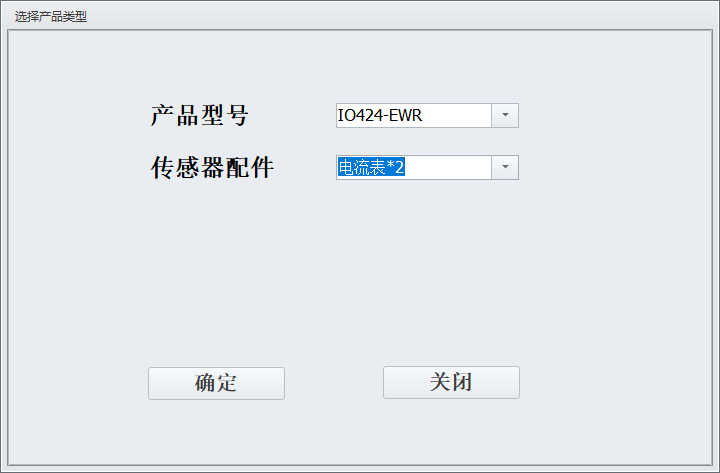

1、打開IO設置軟件

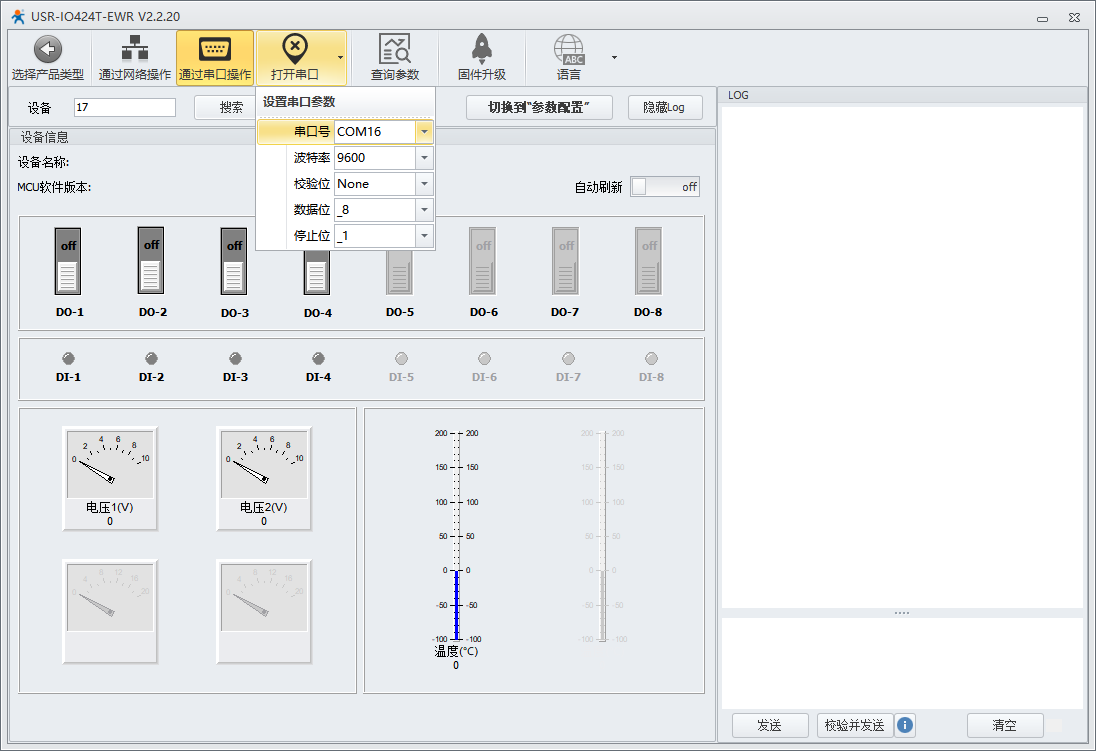

2、點擊通過串口操作，打開對應USB-RS485串口COM口號，COM10

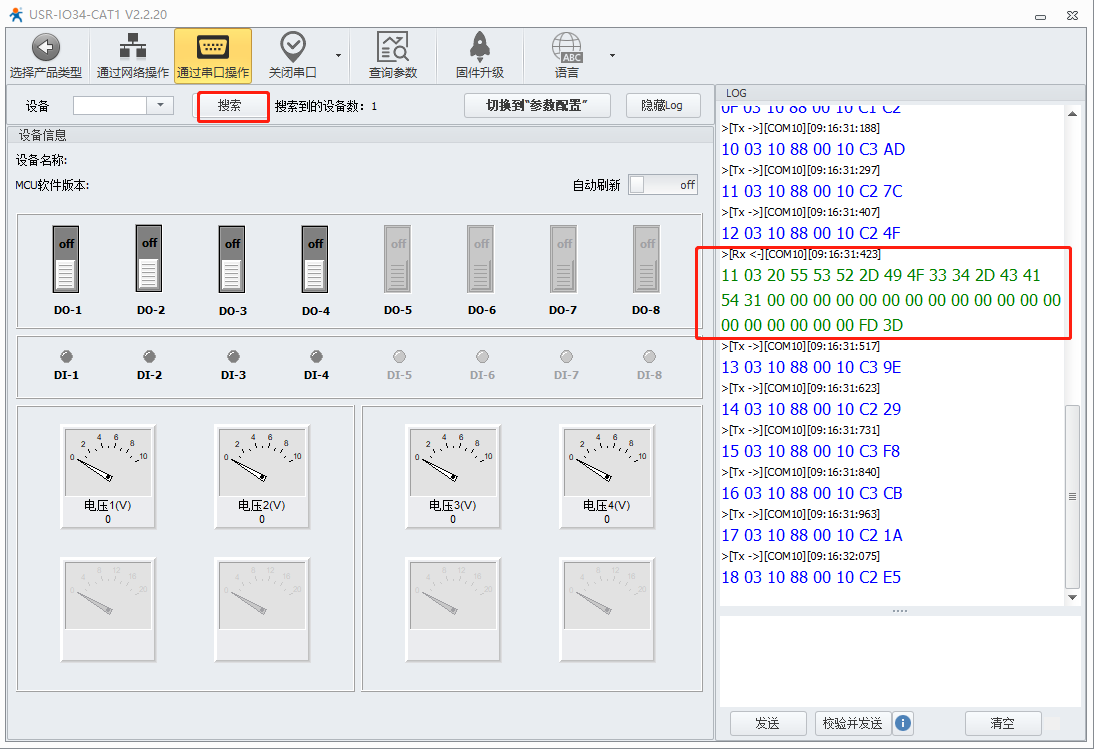

3、點擊搜索，右側LOG框，滾動到11 03 20 55 53 52 2D 49 4F 33 34 2D 43 41 54 31 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 FD 3D

可以暫停。

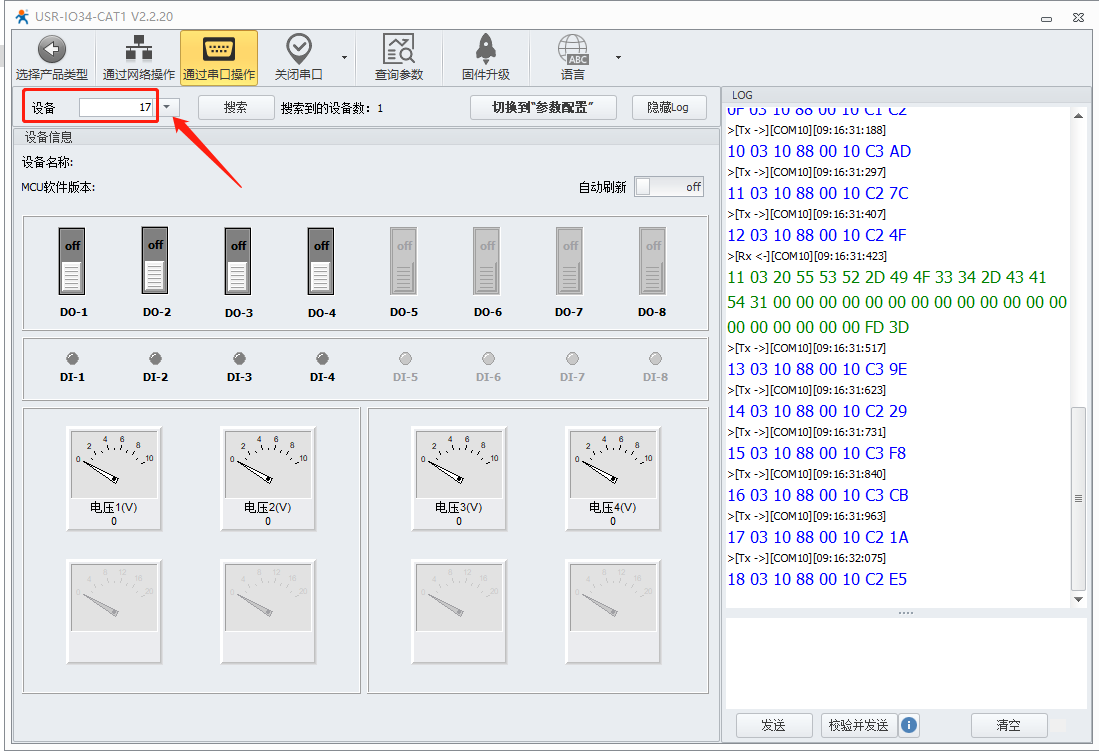

4、點擊設備后面的下拉，可以看到搜索到的USR-IO424-EWR 從機地址17，選中，然后點擊查詢參數

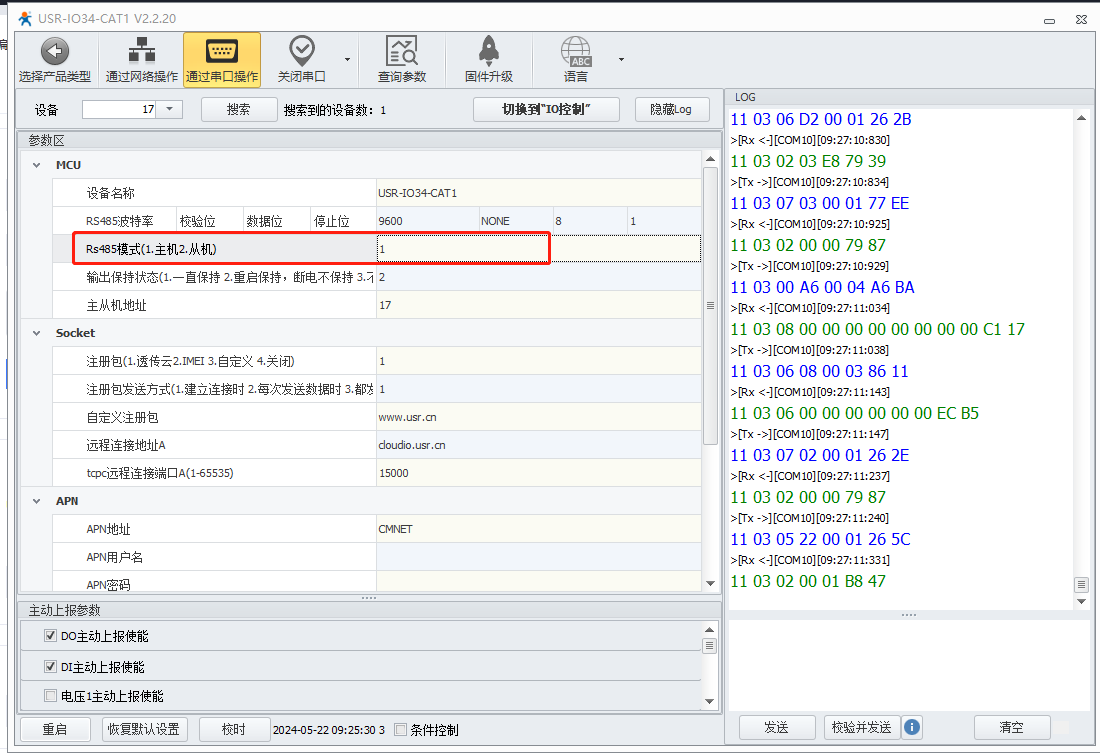

5、將Rs485模式，改為1，對應主機模式，點擊右側LOG空白地方，然后點擊重啟，參數修改保存生效。

五、485云端輪詢采集

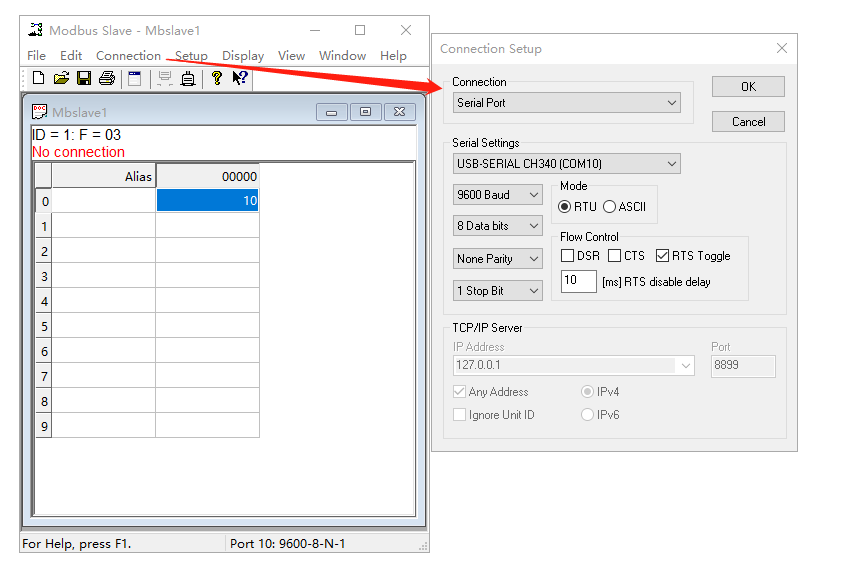

1、打開串口軟件MODBUS slave軟件，配置參數

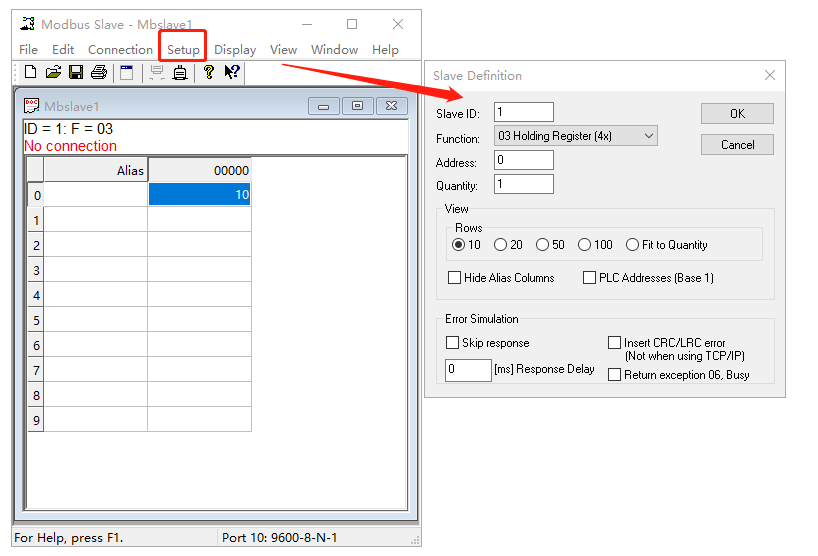

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

（2）點擊Connection,選擇串口，對應USR-IO424-EWR所接USB-RS485串口線的COM口號，串口參數和USR-IO424-EWR串口參數保持一致，9600波特率。 Mode選擇RTU，模擬MODBUS RTU協議從機。

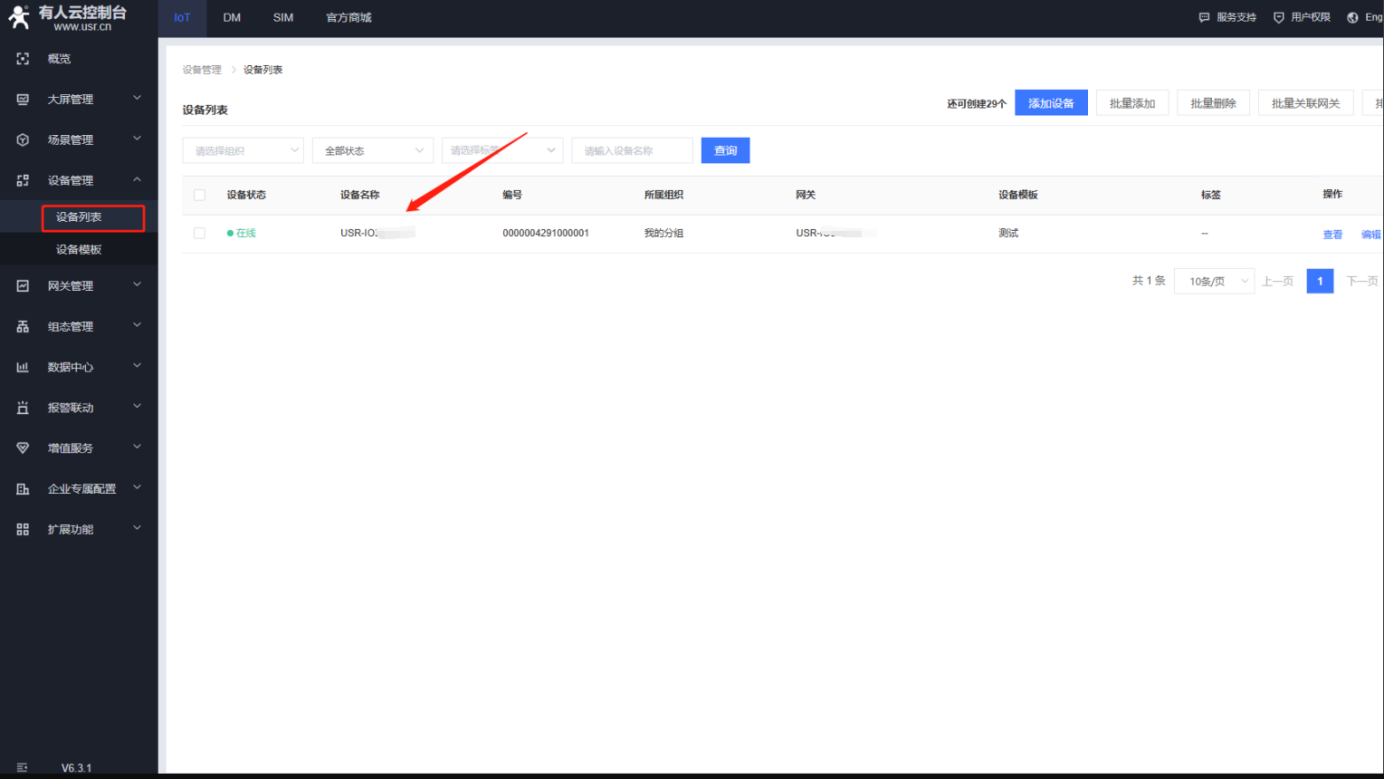

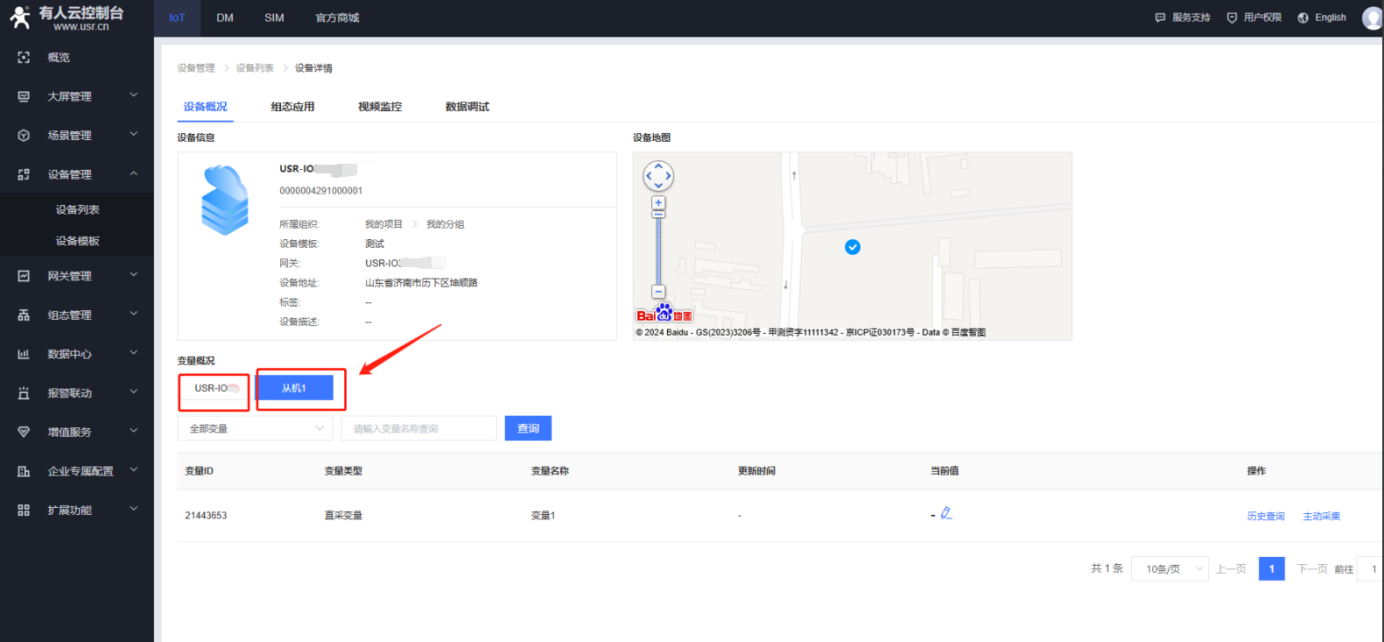

2、返回設備列表，點擊設備名稱，可以去查看變量當前值，切換到從機1。

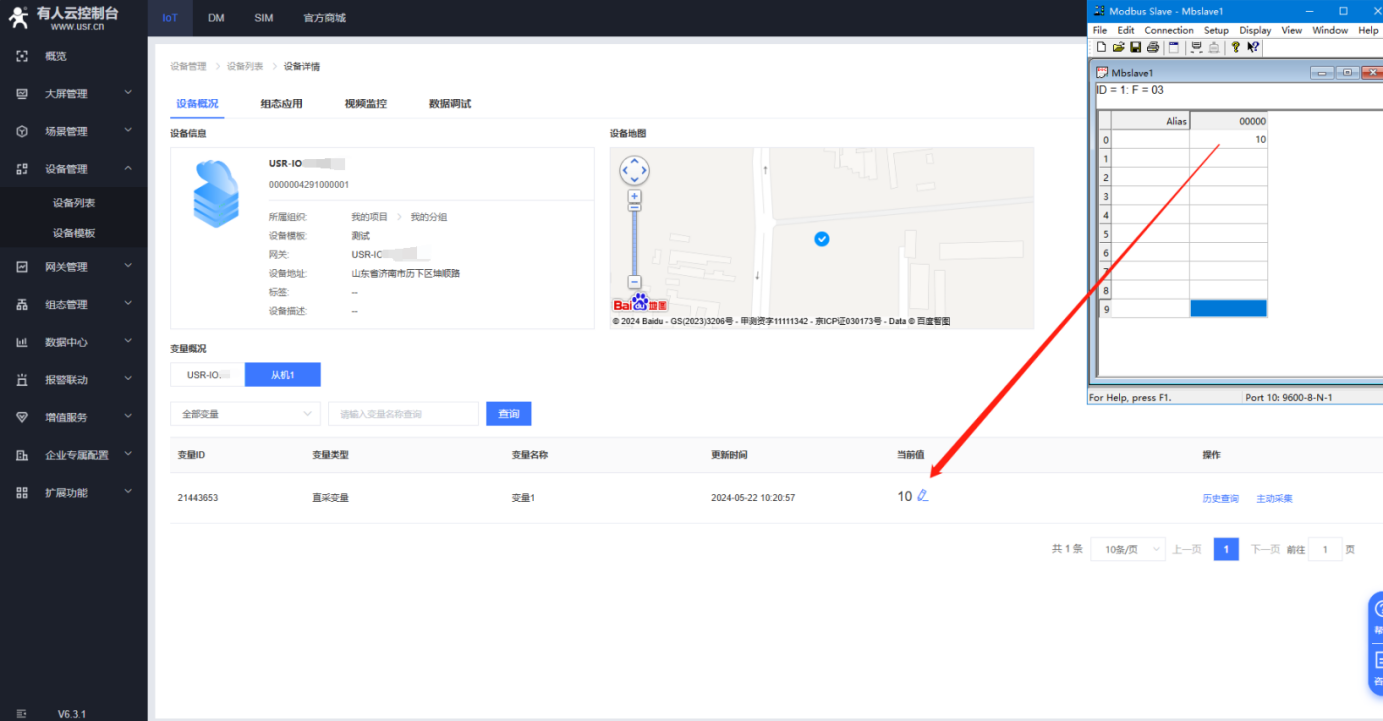

3、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

編寫人：許瀟 編寫日期：2024-05-25

審核人：金志方 審核日期：2024-06-07

訂正版本：V1.0 訂正內容：初稿
