一、資料下載

WH-L102-L-P 說明書：http://imbacareer.com.cn/Download/905.html

WI-L101-L 點對點協議說明書：http://imbacareer.com.cn/Download/898.html

WH-L102-L-P 硬件設計手冊：http://imbacareer.com.cn/Download/809.html

WH-L101-L 硬件設計手冊：http://imbacareer.com.cn/Download/1116.html

WH-L101-L AT指令集：http://imbacareer.com.cn/Download/1296.html

WH-L102-L 封裝庫：http://imbacareer.com.cn/Download/812.html

WH-L101-L 封裝庫：http://imbacareer.com.cn/Download/1117.html

WH-L101-L 設置軟件：http://imbacareer.com.cn/Download/1301.html

WH-L102-L-P 設置軟件：http://imbacareer.com.cn/Download/693.html

串口及網絡調試助手軟件：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

WH-L102-L-P 模組 1塊

WH-LoRa-DIP-EVK 測試底板1塊

WH-L101-L 模組 1塊

WH-L101X-EVK 測試底板 1塊

LORA 天線 2根

5V電源適配器 1個
12V電源適配器 1個

USB串口線 1條

USB-RS232串口線 1條

電腦 1臺

2、硬件連接

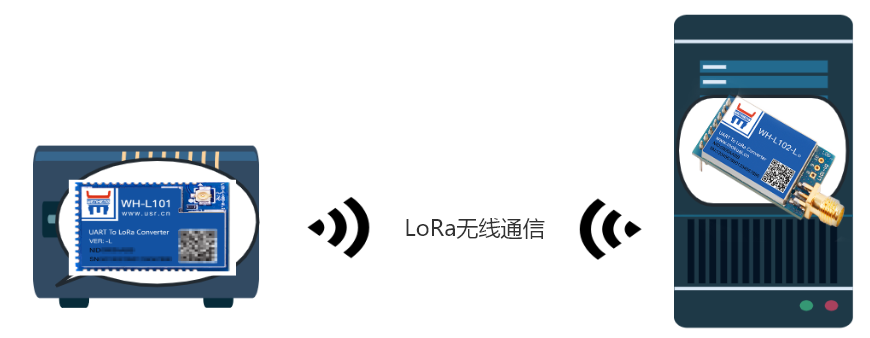

為方便測試，新老版本的兩臺L101串口均接電腦進行測試觀察通信效果。

將WH-L102-L-P與WH-L101-L安裝或焊接到各自的EVK測試底板，安裝天線，各自接串口線接到電腦USB口，給模塊上電。

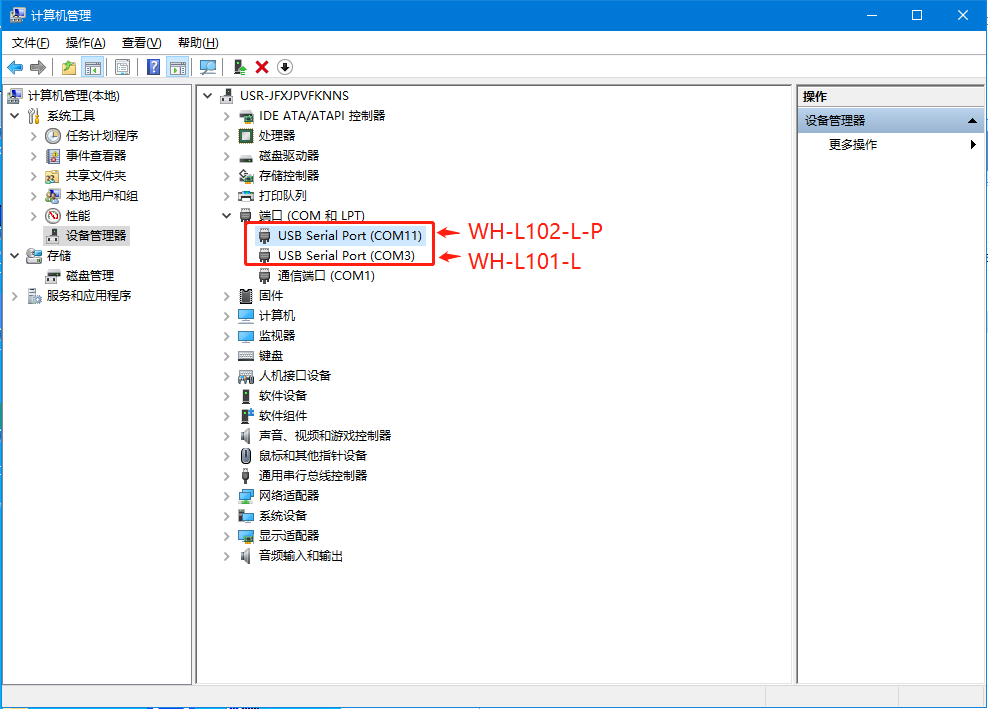

注意：電腦設備管理器中可以看到USB轉換器的COM端口出現，電腦接usb串口后沒有出現COM端口，極大可能是電腦沒有該USB轉串口的驅動，可自行下載驅動精靈更新串口驅動。

本案例WH-L102-L-P串口為COM11，WH-L101-L串口為COM3。

三、產品參數設置

1、WH-L102-L-P 參數配置

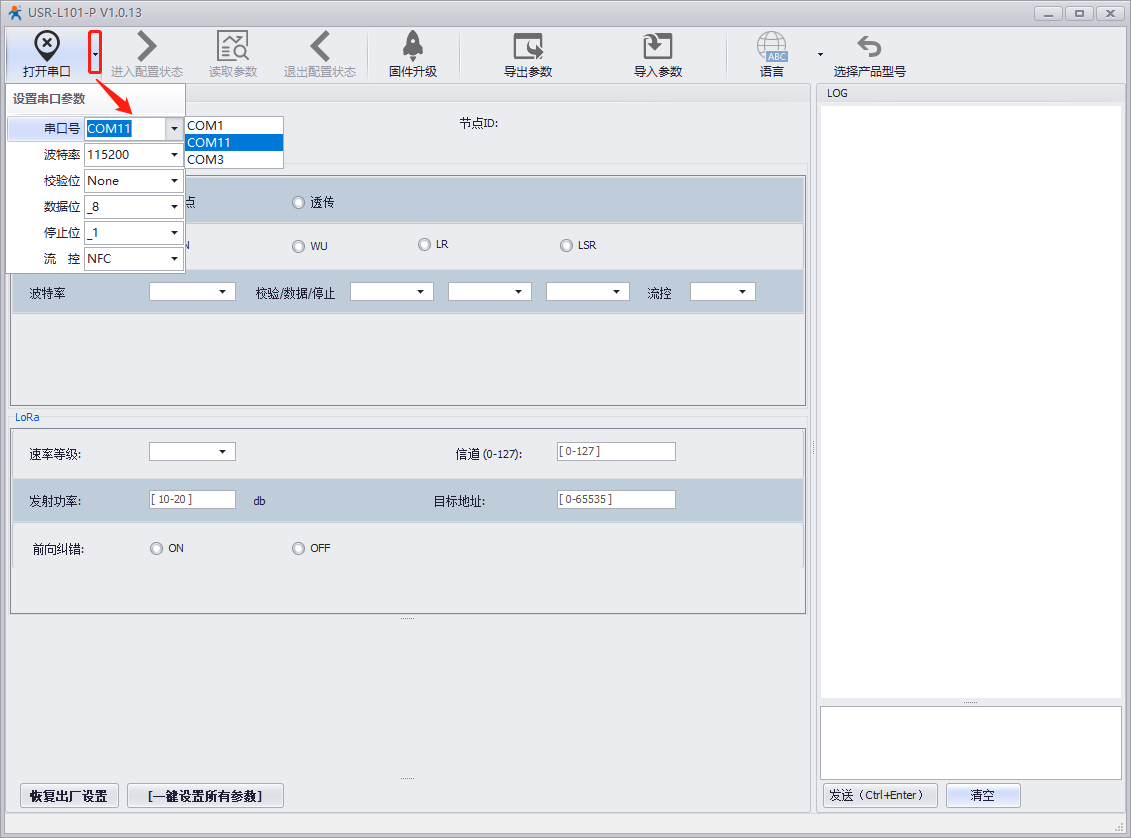

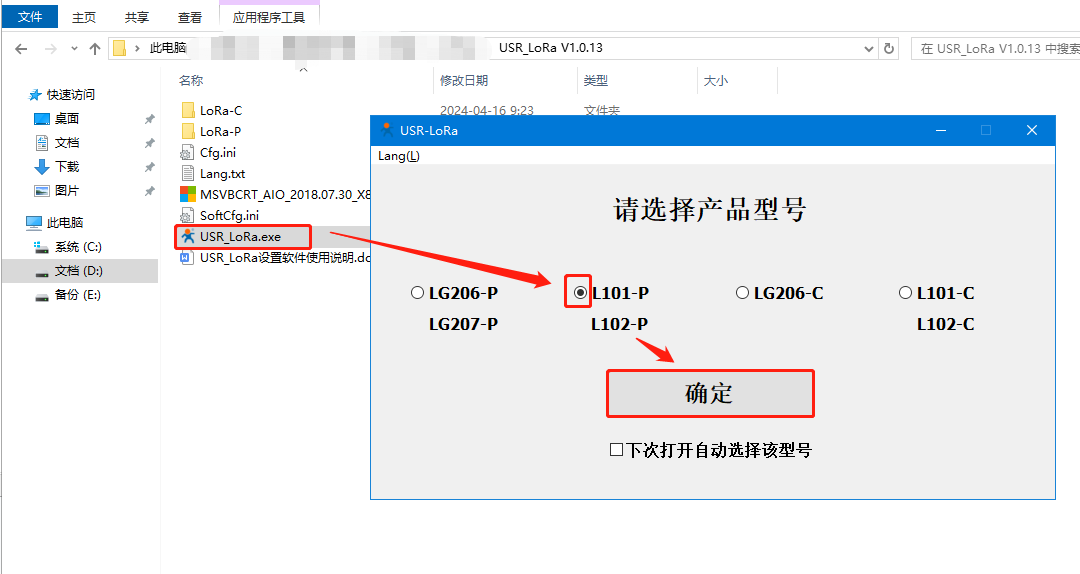

（1）電腦打開USR_LoRa V1.0.13版本設置軟件，打開USR_LoRa.exe文件，選擇產品型號L102-P,點擊確認。選擇對應WH-L102-L-P的COM口號，默認串口參數為波特率：115200、校驗位：none、數據位：8、停止位：1，點擊打開串口。

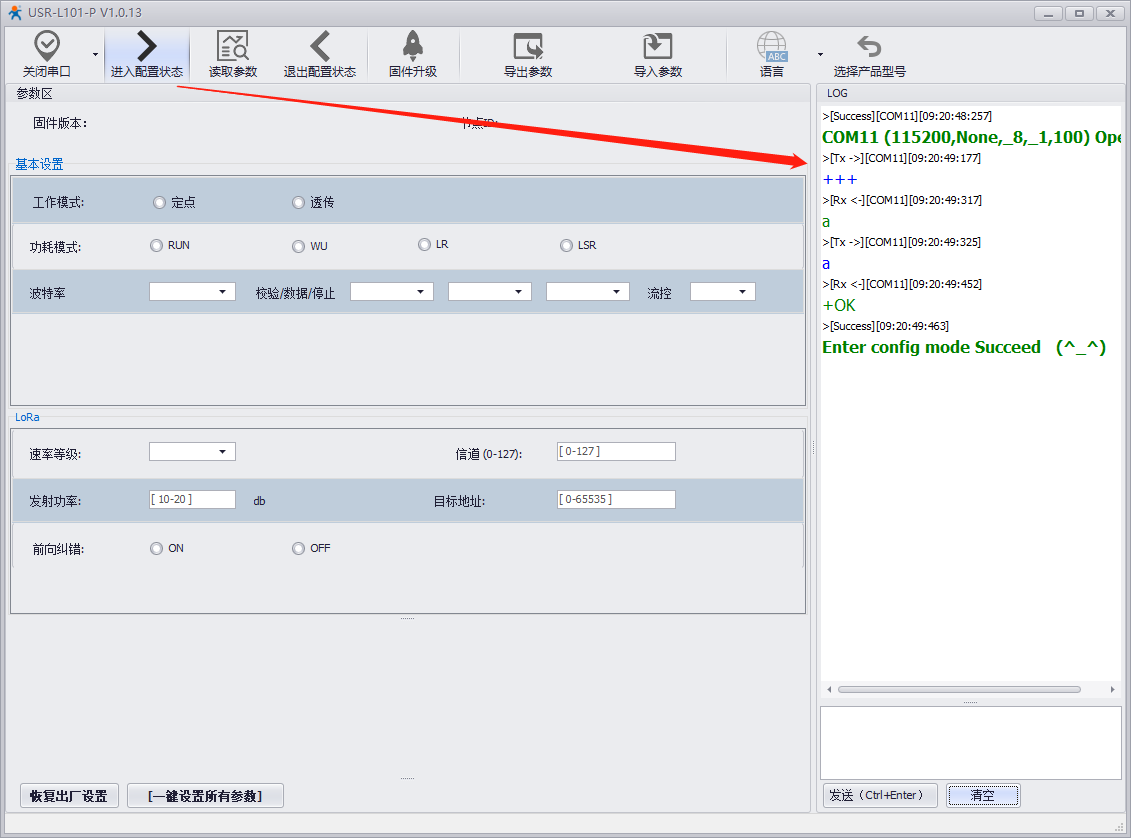

（2）點擊“進入配置模式”，左側數據框出現+++，a,OK，說明進入配置模式正常。

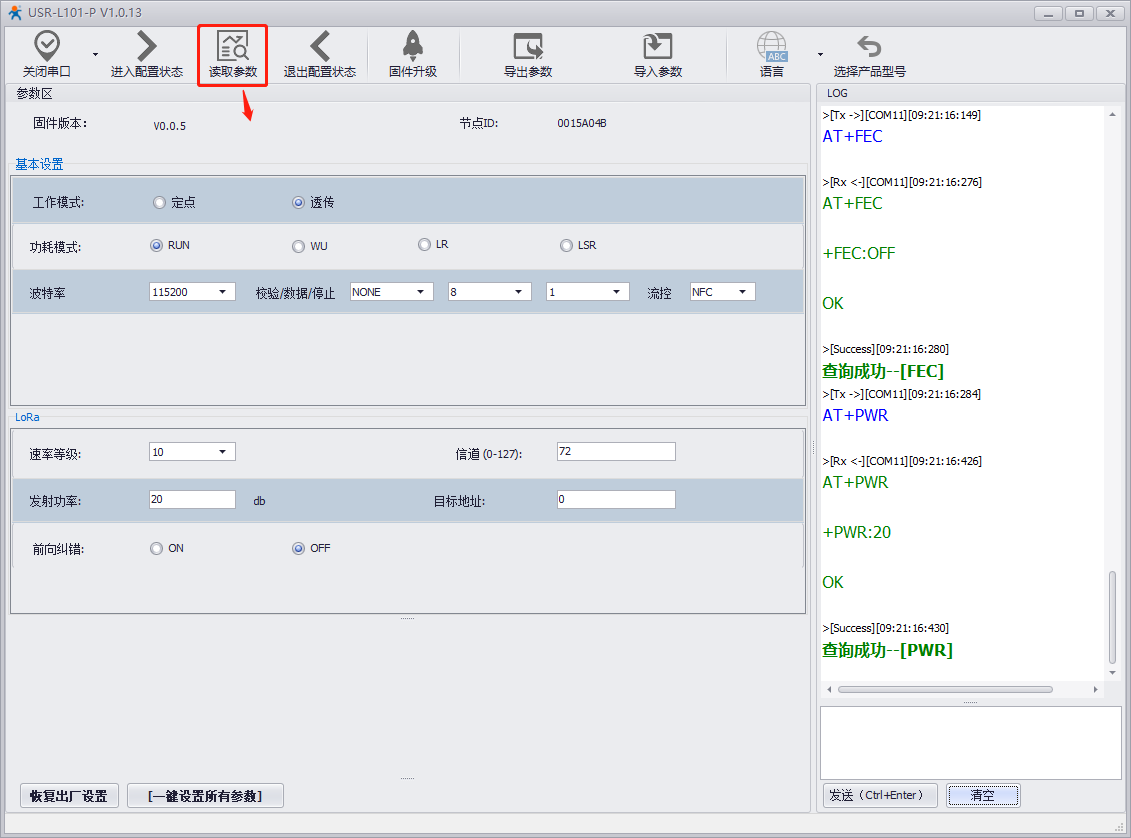

（3）點擊“讀取參數”，可以將設備的此時的參數讀出來。

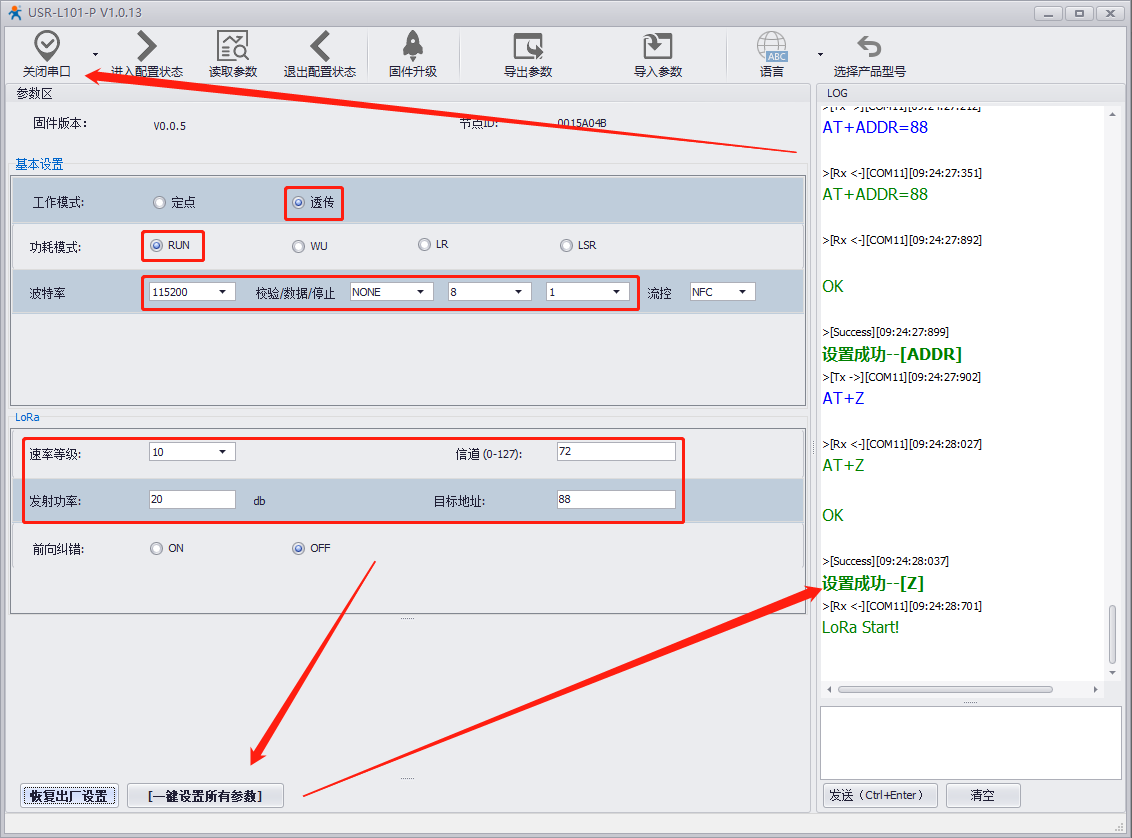

（4）讀完參數可以配置用戶所需要配置串口參數以及l(fā)ora的速率信道以及目標地址。本案例串口參數使用默認115200波特率、none校驗位、數據位8、停止位1，工作模式為透傳，功耗模式為RUN，本案例測試將模塊的目標地址修改為88，點擊一鍵設置所有參數，打印設置成功后，點擊“關閉串口”。

2、WH-L101-L參數設置

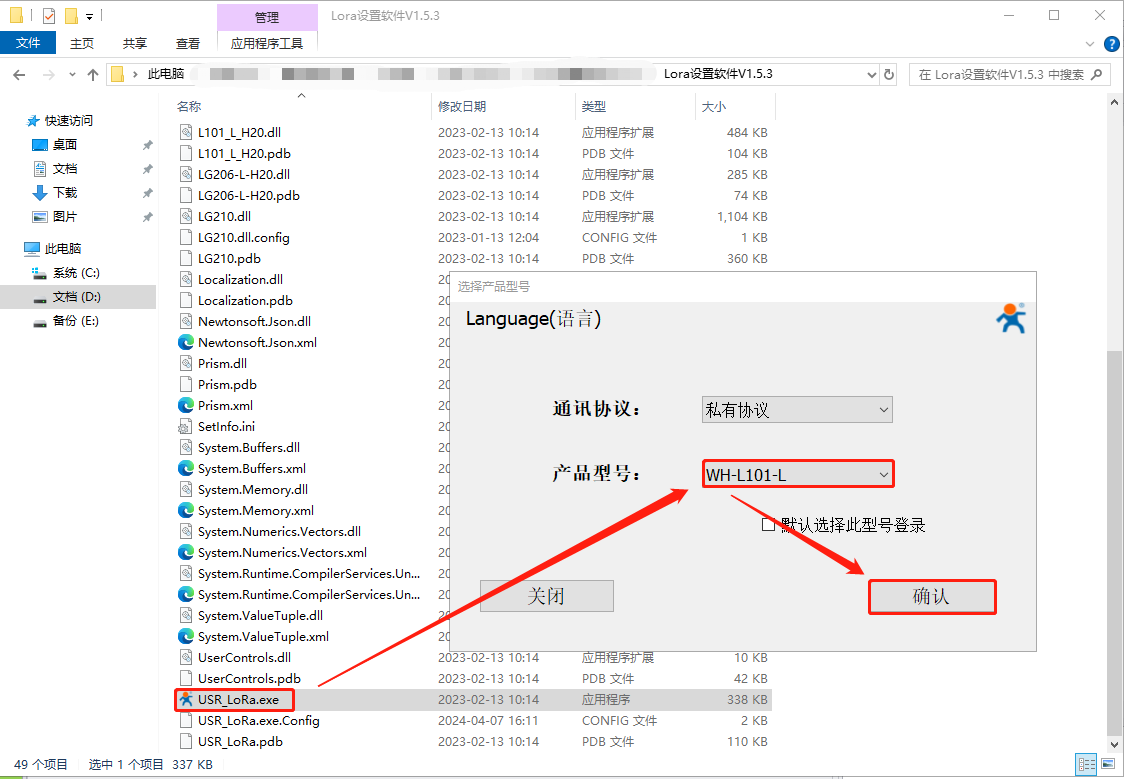

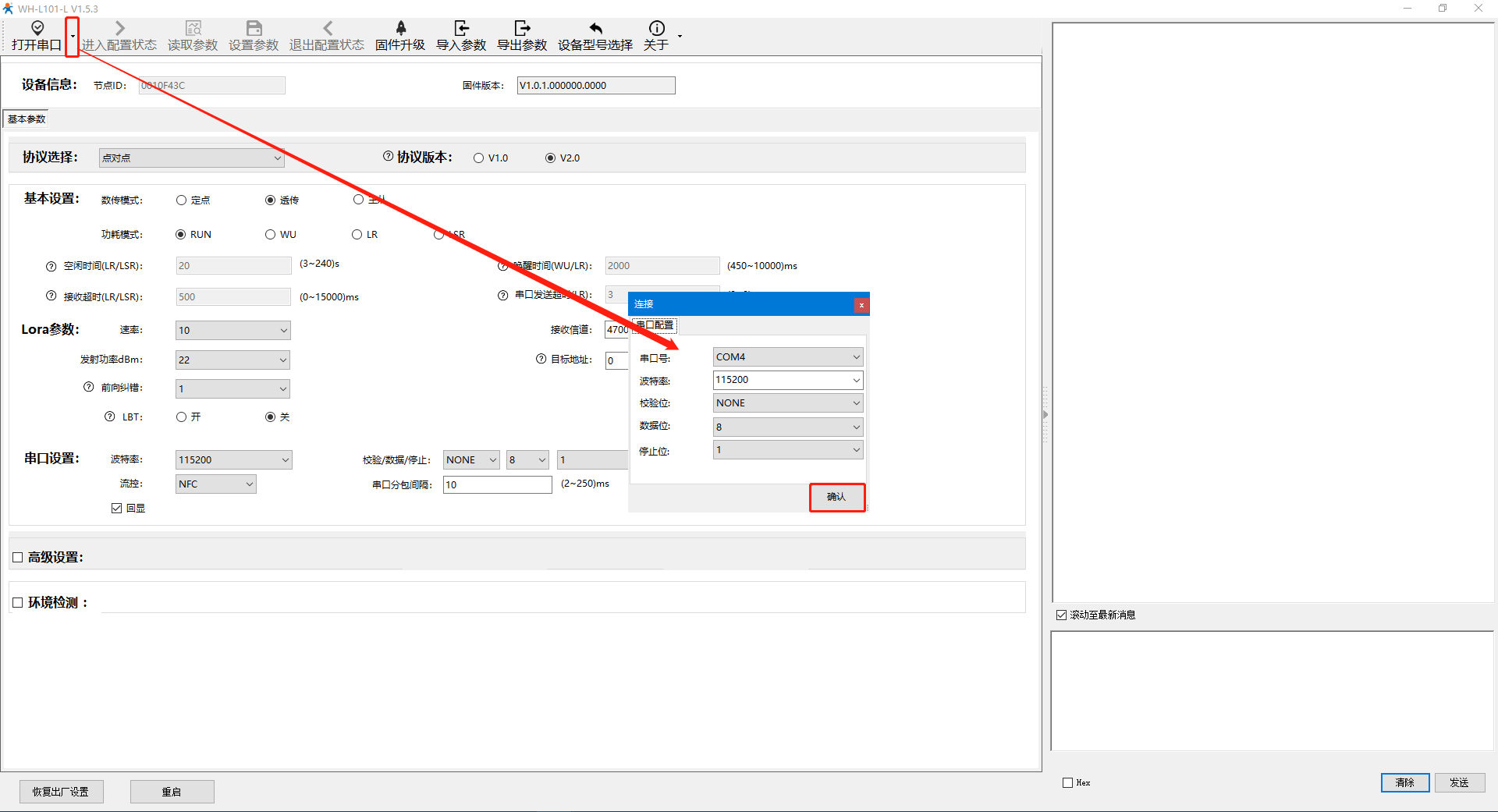

（1）電腦打開USR_LoRa V1.5.3版本設置軟件，打開USR_LoRa.exe文件，選擇產品型號WH-L101-L,點擊確認。選擇對應WH-L101-L的COM口號，默認串口參數為波特率：115200、校驗位：none、數據位：8、停止位：1，點擊打開串口。

（2）點擊進入配置模式返回ok后點擊讀取參數

讀取參數完成后配置協議選擇：“點對點” 協議版本：“V1.0”

基本設置：數傳模式：“透傳”

功耗模式：“RUN”

基于點對點通信需雙方模塊的速率等級、信道、目標地址需要一致，配置以下Lora參數： 速率：“10”， 信道：“72（470）”，目標地址：“88”

串口設置：波特率、校驗位、數據位、停止位要與接的串口設備的串口參數一致。

點擊“設置參數”，配置完成。

最后點擊關閉串口。

四、功能調試

1、功能調試

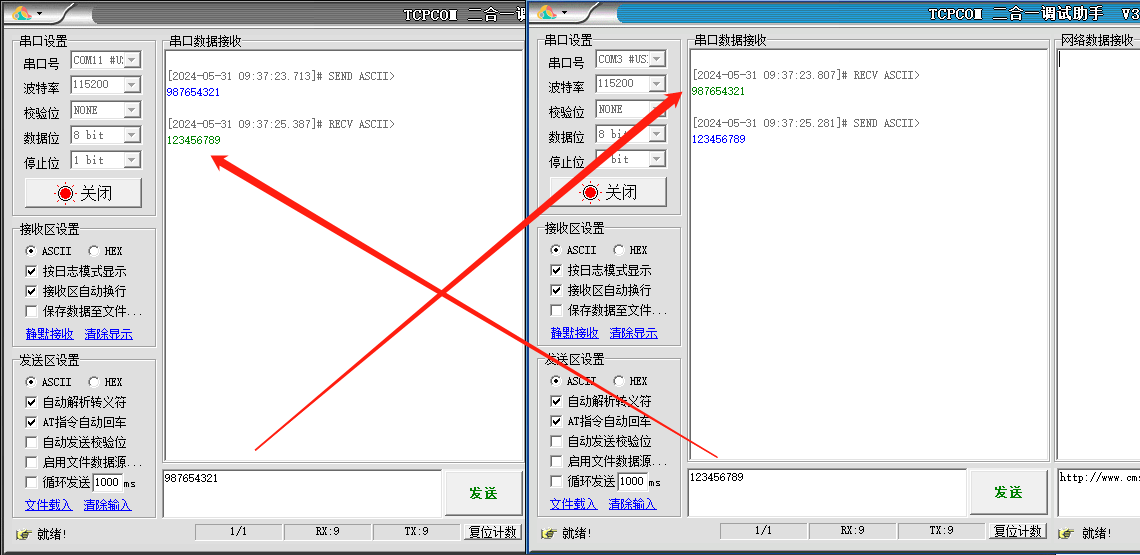

打開兩個串口助手軟件，分別打開兩個模塊的COM口相互發送數據可以進行數據通信，測試成功，數據如圖：

編寫人：孫緒輝   編寫日期：2024-05-31

審核人：尹叢欣   審核日期：2024-06-04

訂正版本：V1.0   訂正內容：初稿
