一、資料下載

USR-FQ610說明書官網下載鏈接：http://imbacareer.com.cn/Download/1370.html

USR-FQ610 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1371.html

USR-FQ610 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1372.html

串口及網絡調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-FQ610 產品 2臺

12V電源適配器 2個

USB-RS232 2條

路由器 1個

超五類網線 1根

筆記本電腦 1臺

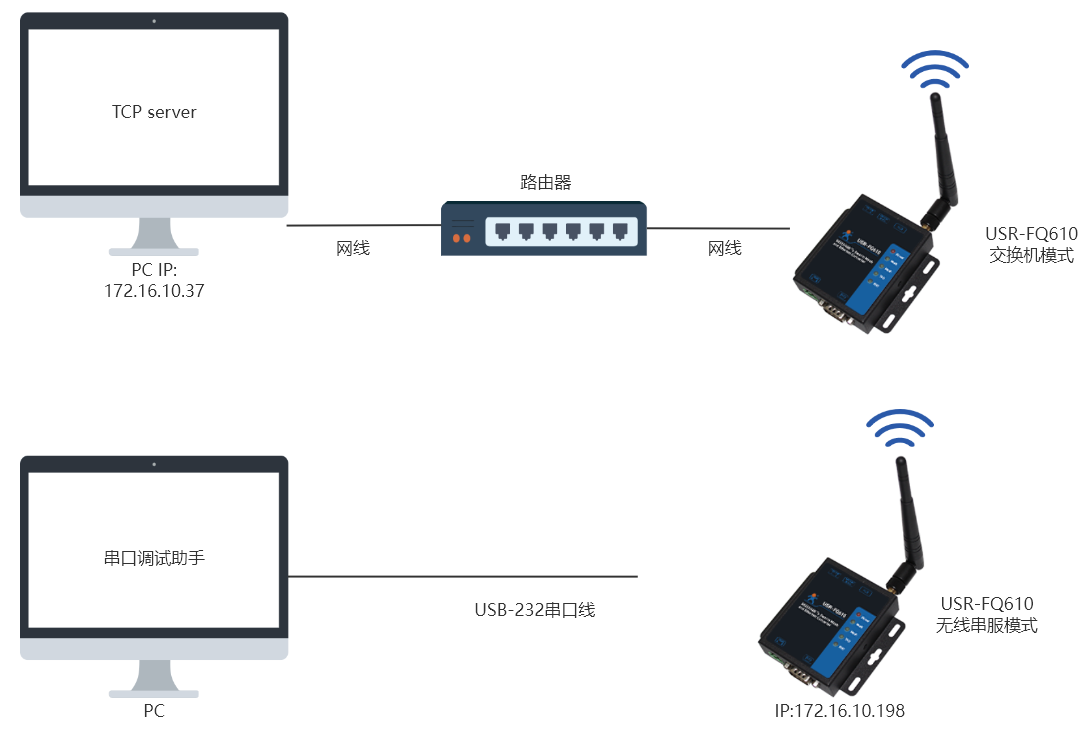

2、硬件連接

1號USR-FQ610 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

2號USR-FQ610的網口接入路由器與測試PC在同一局域網內，串口也是用USB-RS232串口也接電腦然后產品接12V電源適配器上電。

附圖：

三、產品參數設置

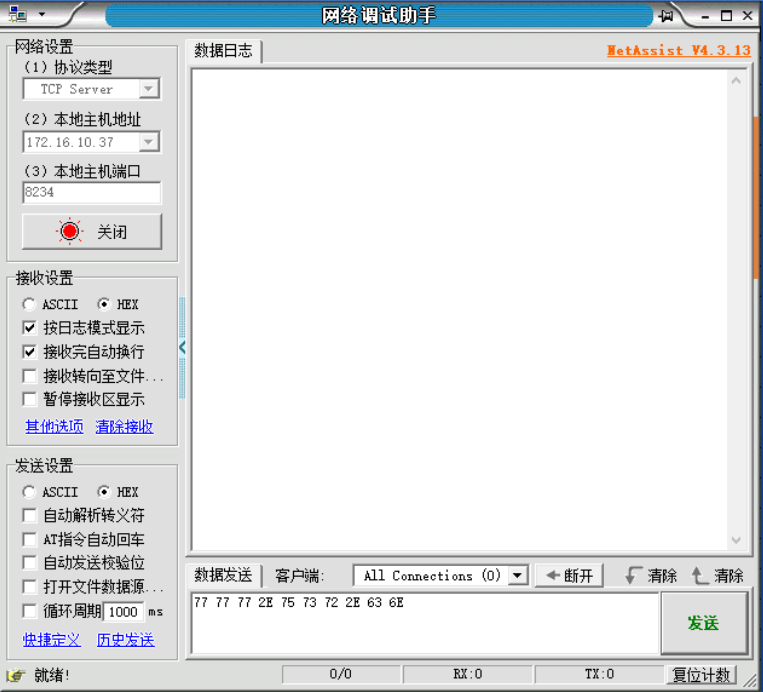

1、PC端電腦使用網絡調試助手開啟TCP Server

本案例以TCP server的 IP:172.16.10.37 端口：8234為例。

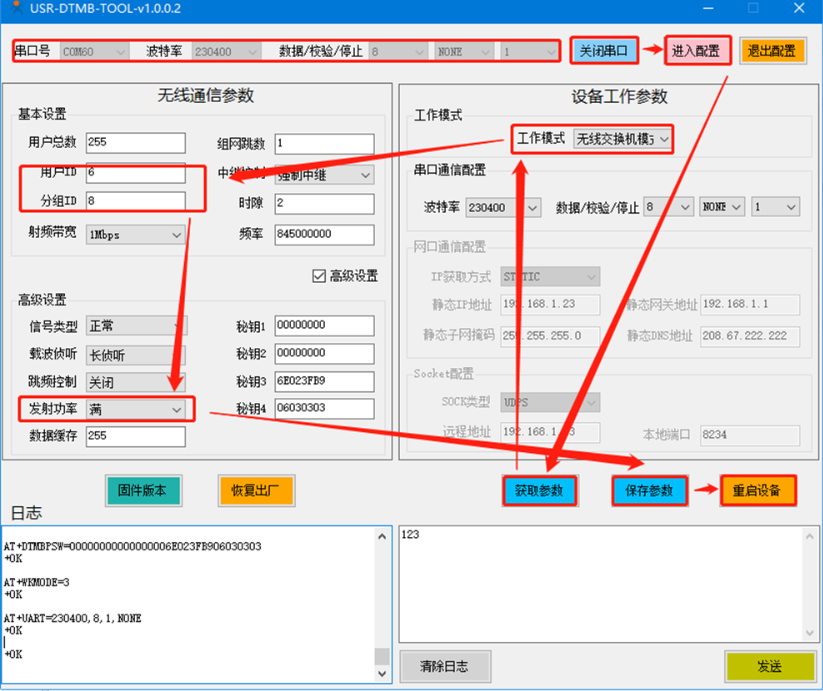

2、1號USR-FQ610參數設置（無線交換機模式）

電腦打開USR-DTMB-TOOL的設置軟件，選擇對應的串口線COM口號

A. 選擇對應的1號FQ610串口線COM口號，默認串口參數為波特率：230400、校驗位：none、數據位：8、停止位：1。

B. 點擊打開串口

C. 點擊進入配置模式

D. 點擊獲取參數

E. 工作模式配置為“無線交換機模式”

F. 用戶ID、組號自定義設置，蜂群組內的各臺FQ610用戶ID不可一致，默認用戶ID為6

G.組號ID自定義設置，蜂群組內組網通信的各臺FQ610組號ID要一致，本案例測試自定義配置為8。

H.設備帶寬配置為1Mbps,發射功率配置為滿。

I. 點擊保存參數，點擊重啟設備，點擊關閉串口。

該FQ610網口接入局域網交換機或路由器。

附圖：

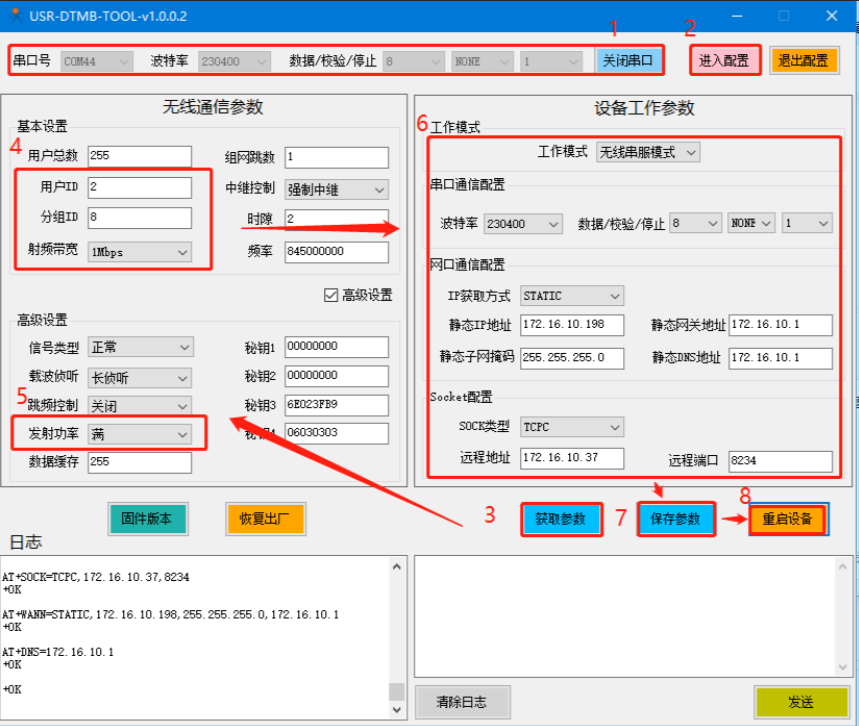

3、2號USR-FQ610參數設置（無線串服模式）

A. 選擇對應的2號FQ610串口線COM口號，默認串口參數為波特率：230400、校驗位：none、數據位：8、停止位：1。

B. 點擊打開串口

C. 點擊進入配置模式

D. 點擊獲取參數

E. 工作模式配置為“無線串服模式”，串口通信配置為您實際要與FQ610串口相連的串口終端設備的串口參數一致。

F. 用戶ID自定義設置，蜂群組內的各臺FQ610用戶ID不可一致，本次設置為2，分組ID配置為8，設備帶寬配置為1Mbps,發射功率配置為滿。

G. 網口通信配置中配置靜態同網段不重復IP，本案例配置為172.16.10.198。

H. Socket配置類型為TCPC。遠程地址172.16.10.37 ，遠程端口8234。

I. 點擊保存參數，點擊重啟設備。

四、功能調試

1、功能調試

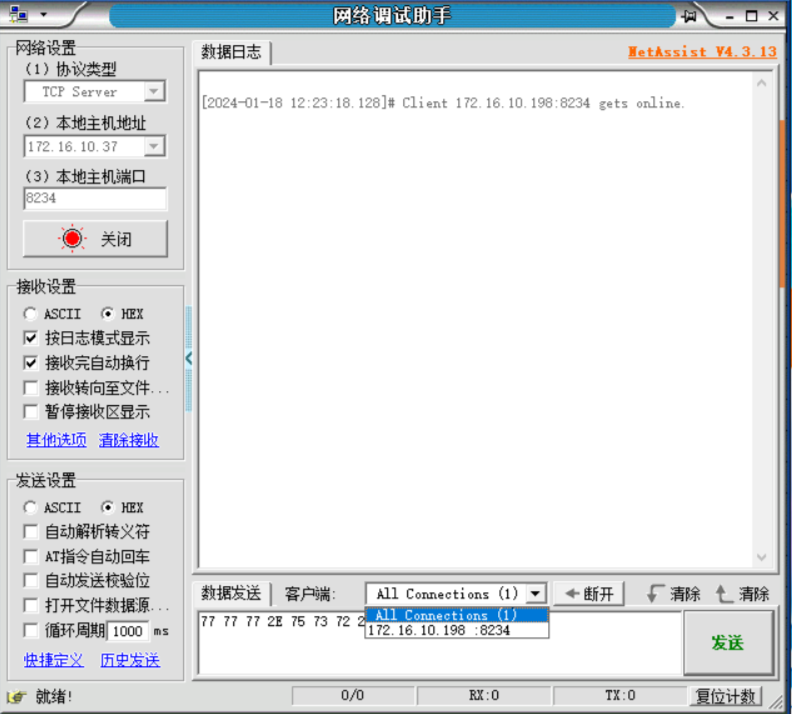

待設備重啟成功后，網絡服務器可以監聽到該FQ610已連接。

2、數據

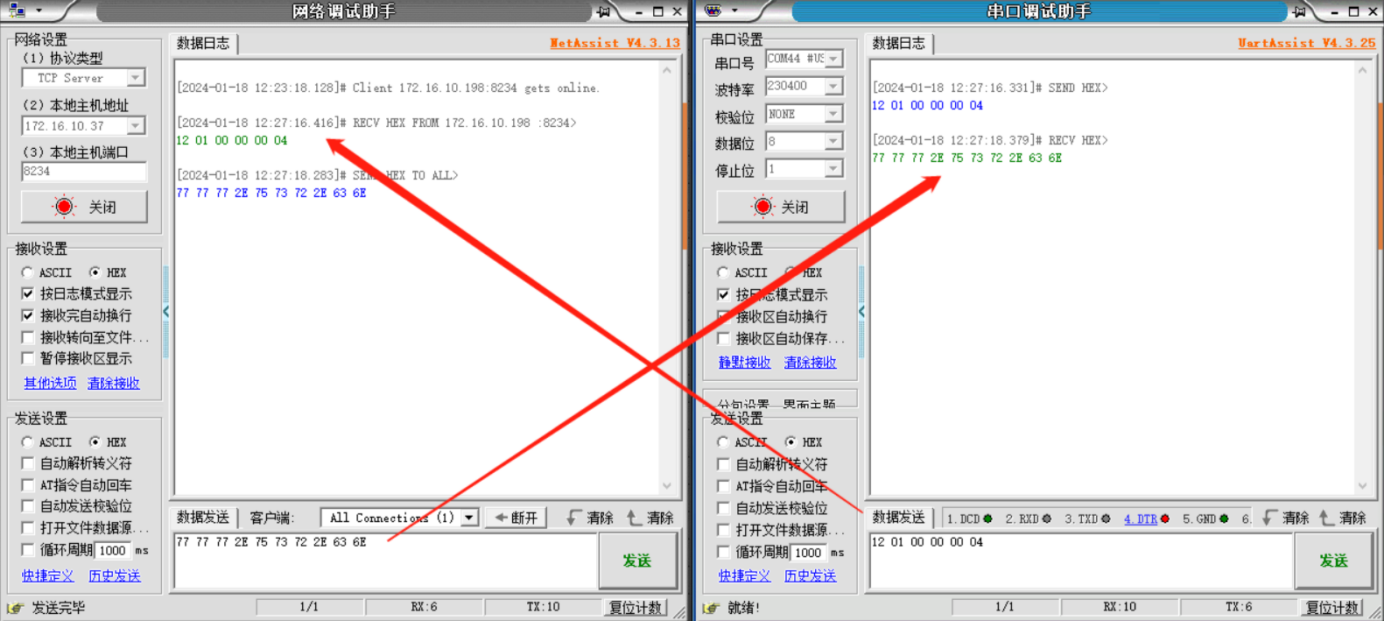

無線串服FQ610串口用串口軟件打開可以測試數據相互透傳。

3、測試結論

無線交換機模式+串服模式通信測試成功。

編寫人：孫緒輝 編寫日期：2024-01-27

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 訂正內容：初稿
