一、資料下載

WH-GM5資料包下載鏈接：http://imbacareer.com.cn/Download/1283.html

CAT-1系列產品選型手冊下載鏈接：http://imbacareer.com.cn/Download/1285.html

CAT-1系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/939.html

WH-GM5-EVK原理圖官網下載鏈接：http://imbacareer.com.cn/Download/948.html

虛擬串口軟件V3.7.2.529官網下載鏈接：http://imbacareer.com.cn/Download/31.html

虛擬串口軟件V5.0.1官網下載連接：http://imbacareer.com.cn/Download/924.html

網絡 串口二合一調試助手軟件下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

WH-GM5 產品 2臺

12V電源適配器 2個

USB-RS232串口線 2條

筆記本電腦 1臺

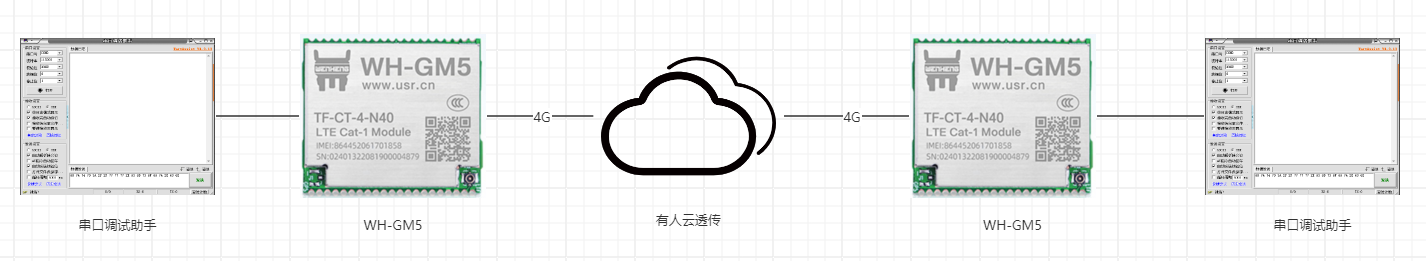

2、硬件連接

兩臺WH-GM5的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。本例使用WH-GM5TFG-CT子型號產品，此子型號帶有內置卡，不帶-CT后綴的WH-GM5僅支持外置卡，其他功能完全一致。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、WH-GM5對接有人云參數設置

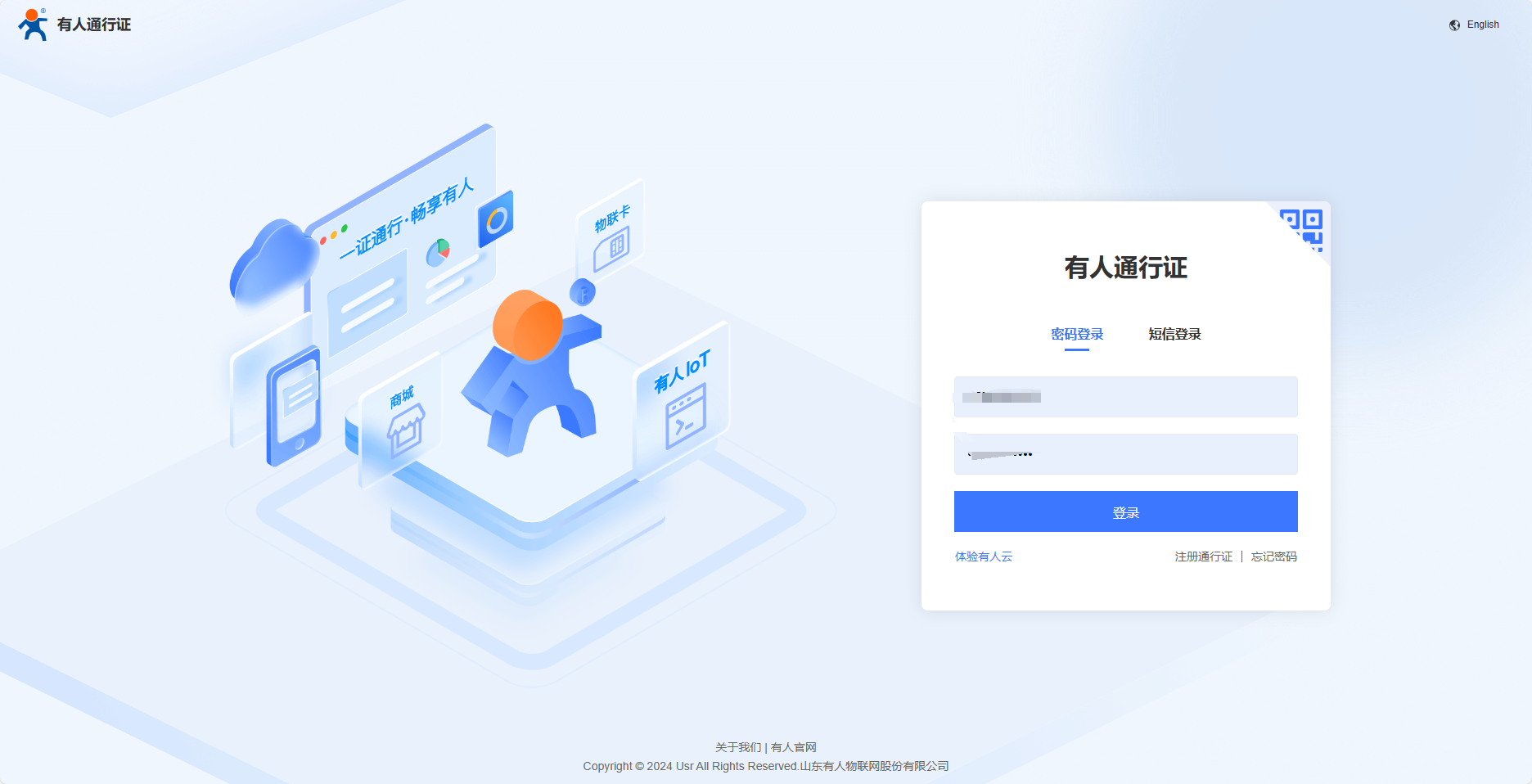

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

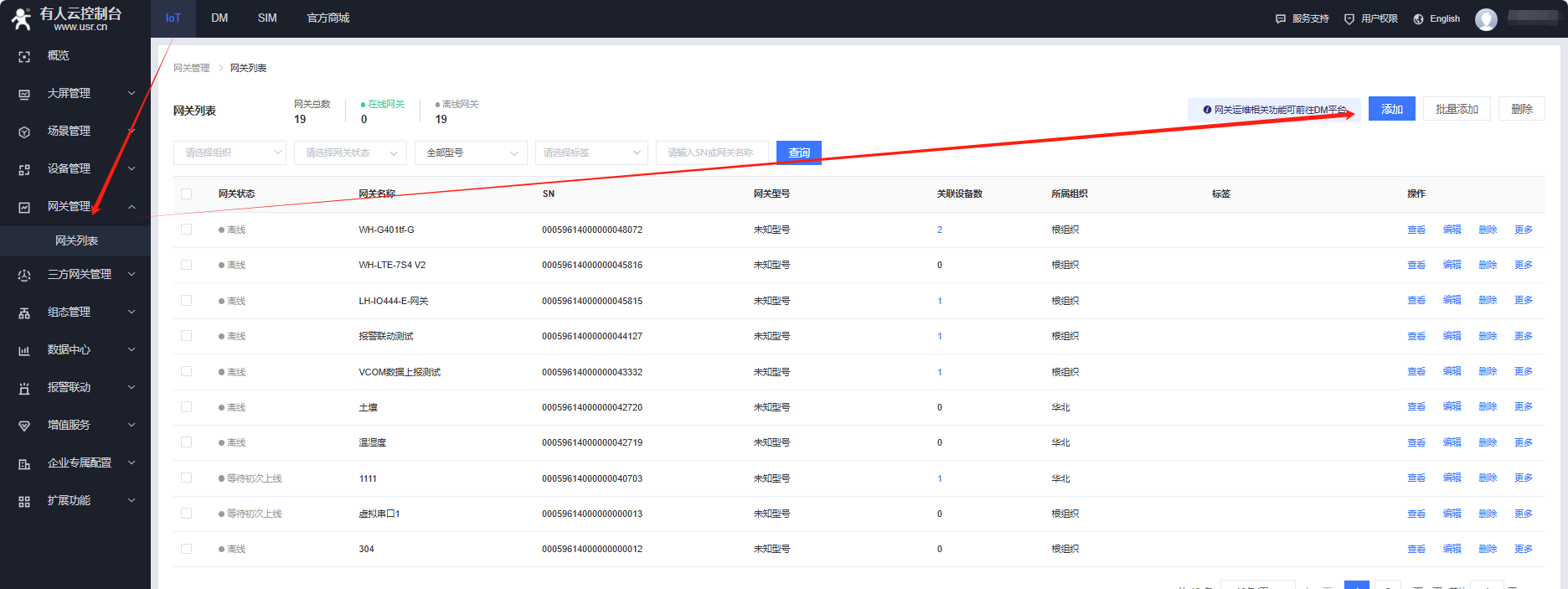

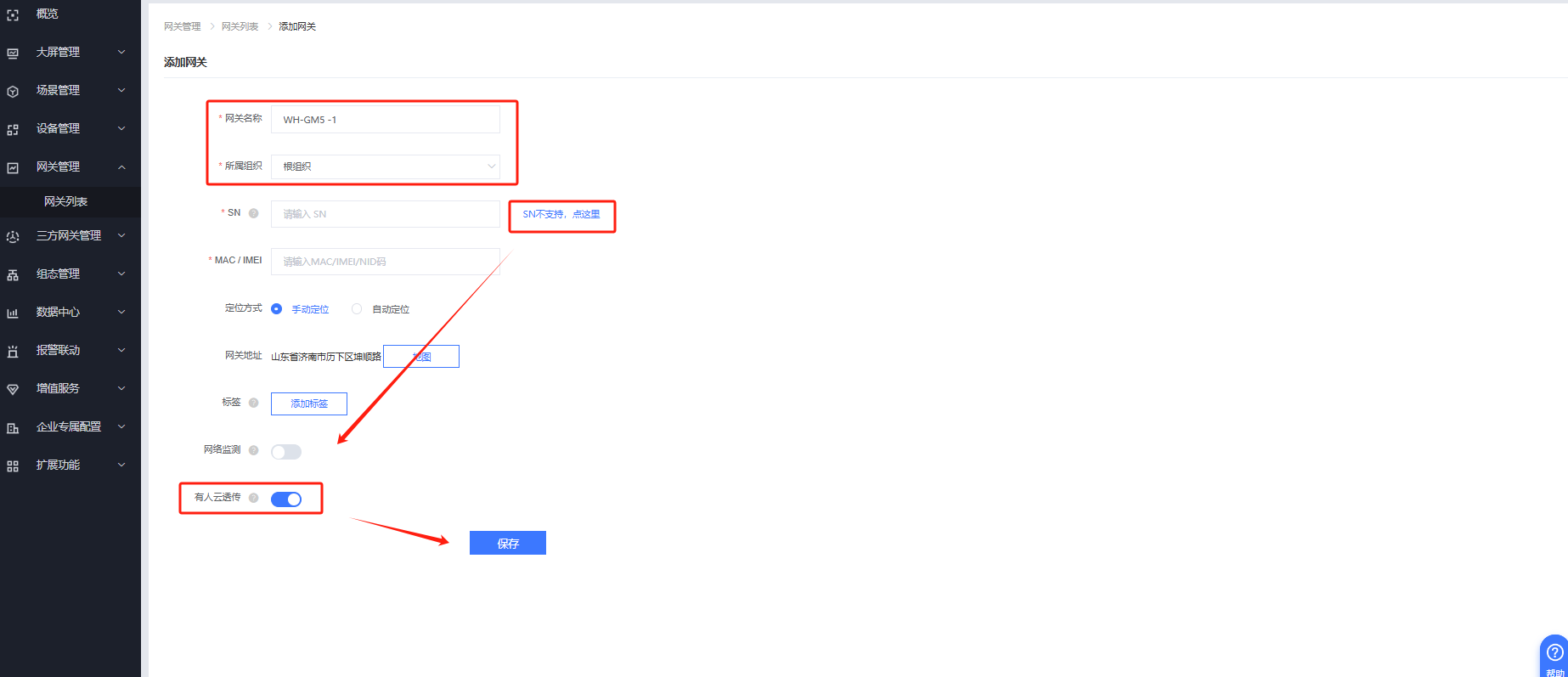

有人云IOT平臺---網關管理---網關列表—添加

網關名稱：WH-GM5 -1

所屬組織：根組織

選擇“SN不支持，點這里”方式添加

開啟有人云透?jìng)?，點擊保存。

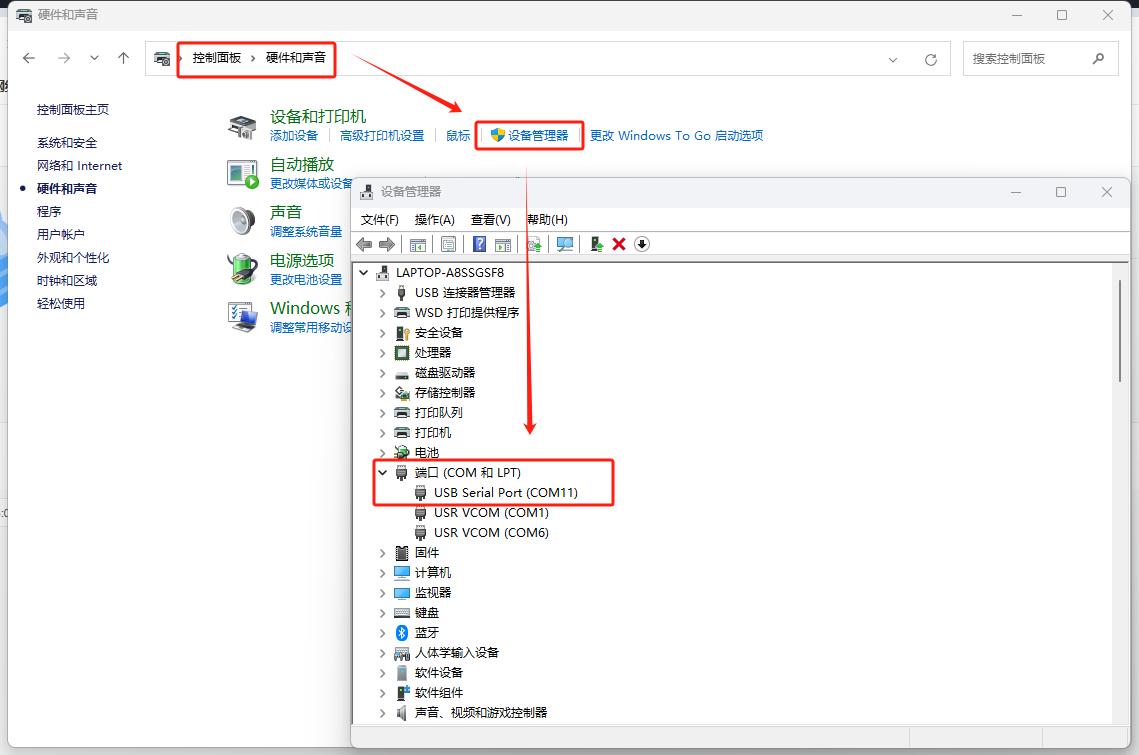

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT,確認COM口為COM11。

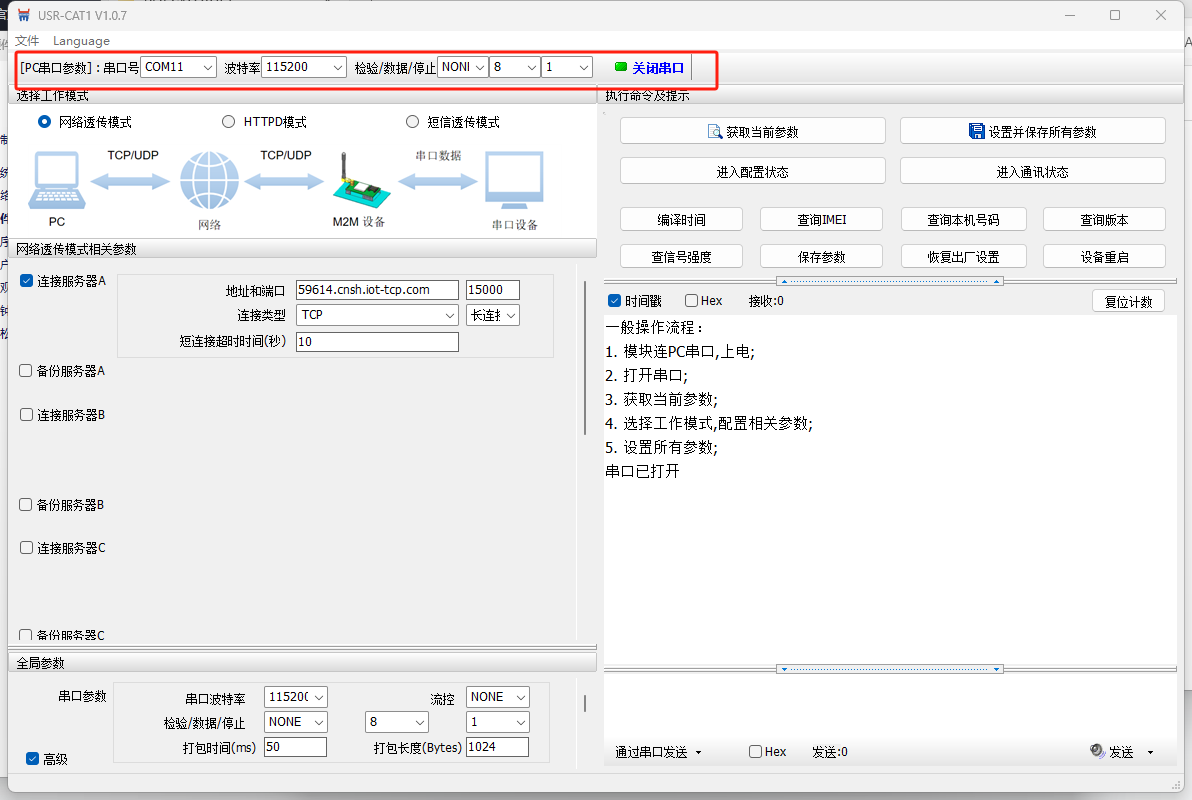

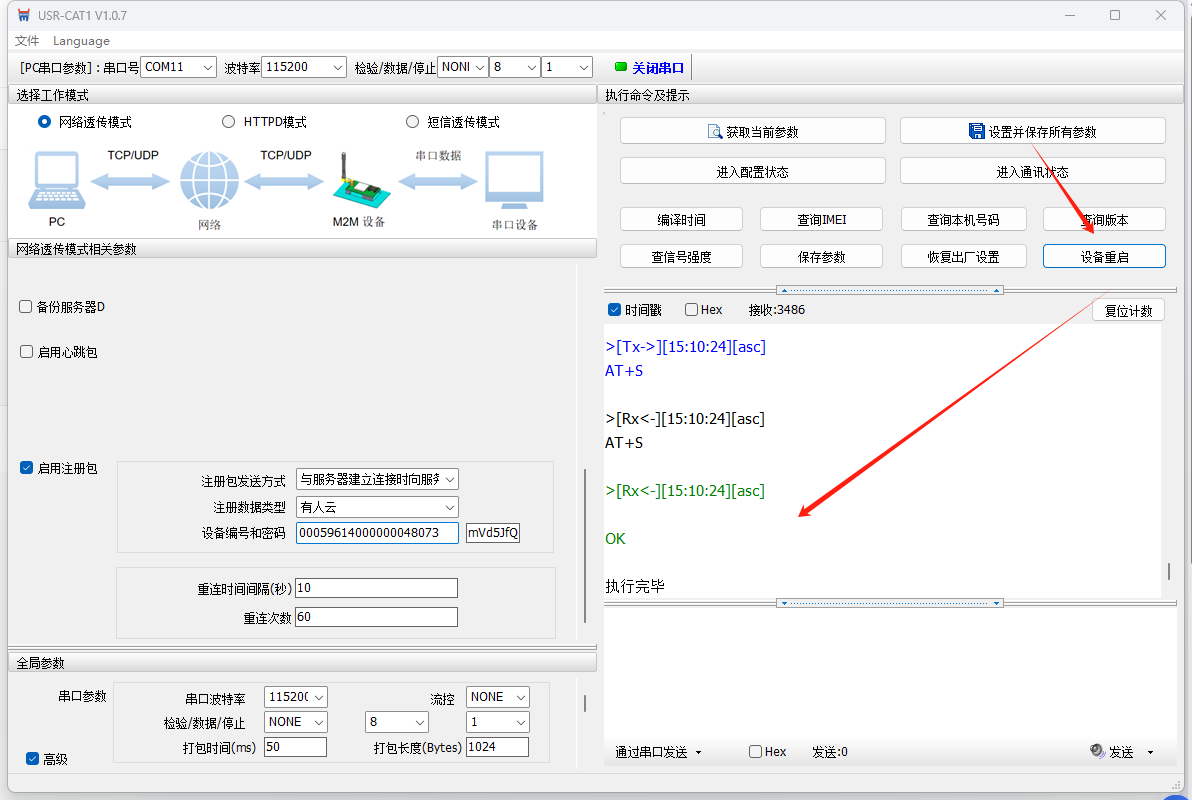

打開CAT-1設置軟件，COM11，波特率115200 NONE 8 1 ,點擊打開串口。

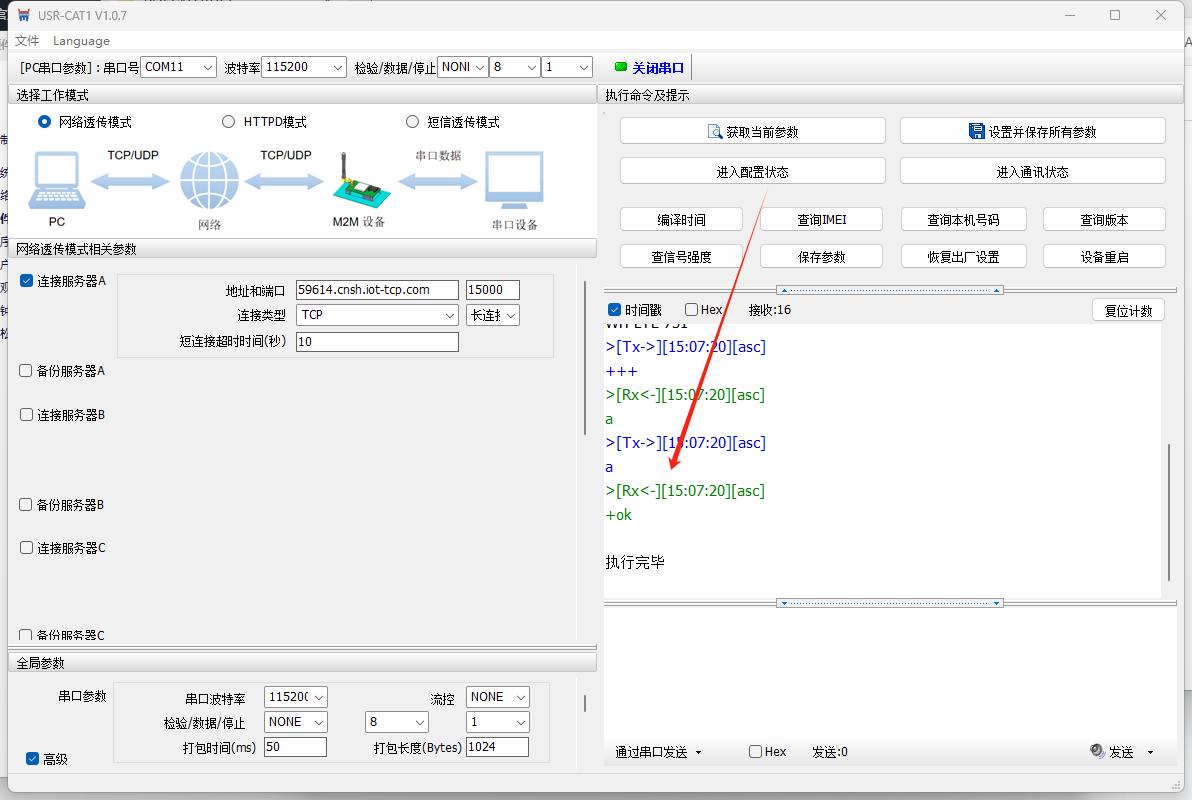

進入配置狀態

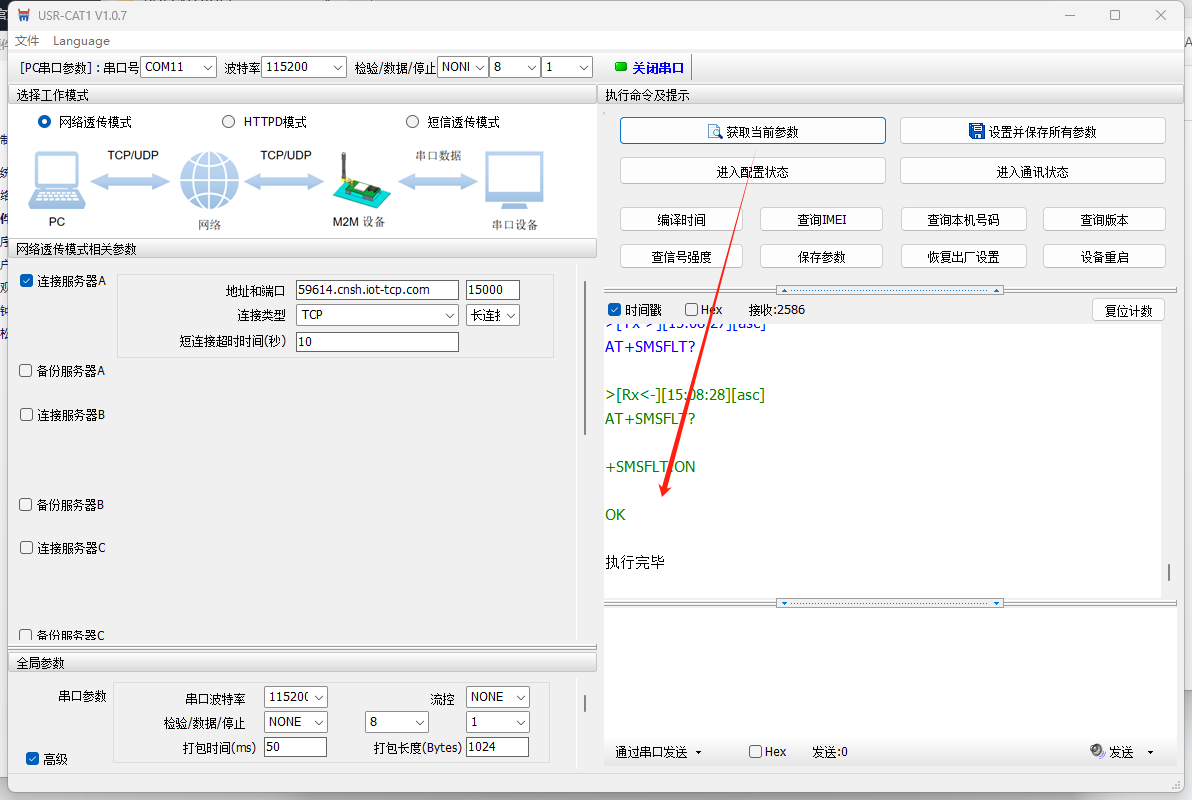

獲取當前參數

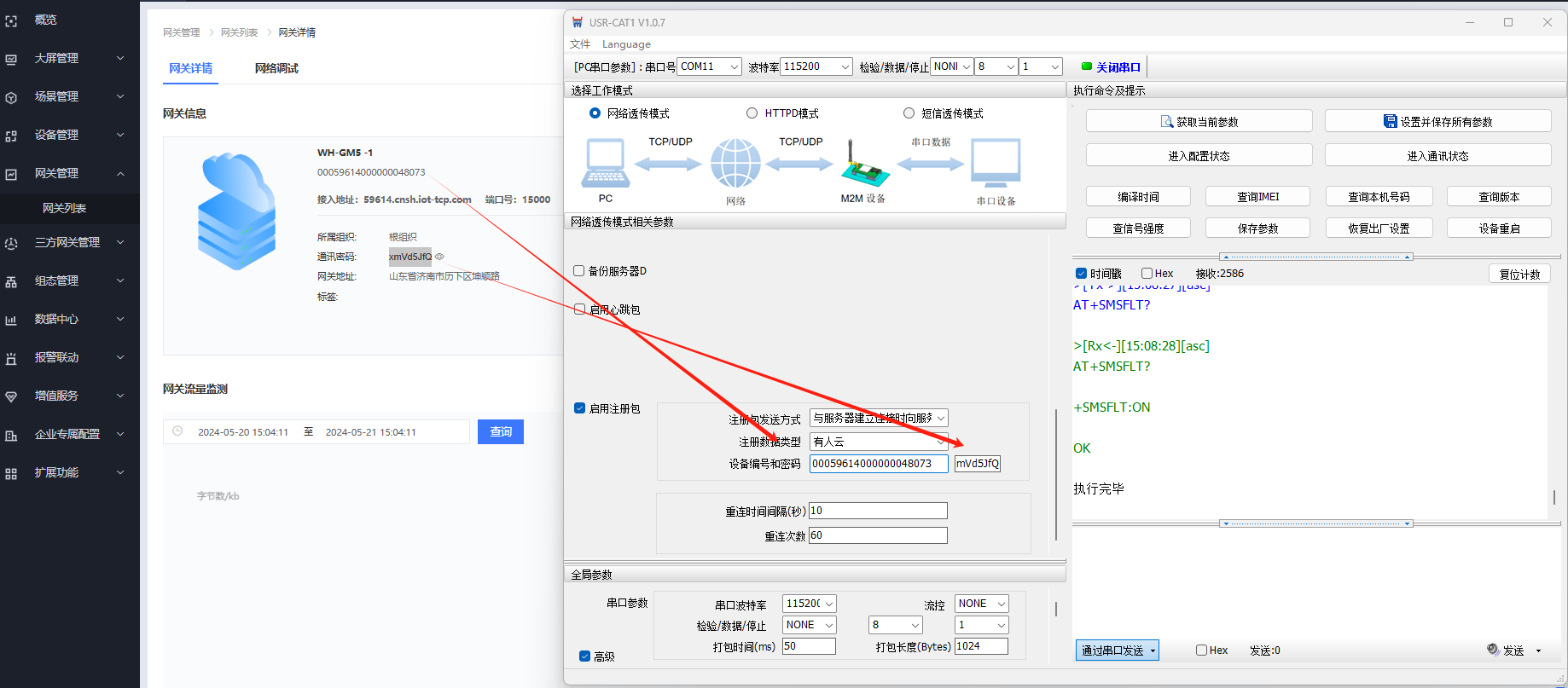

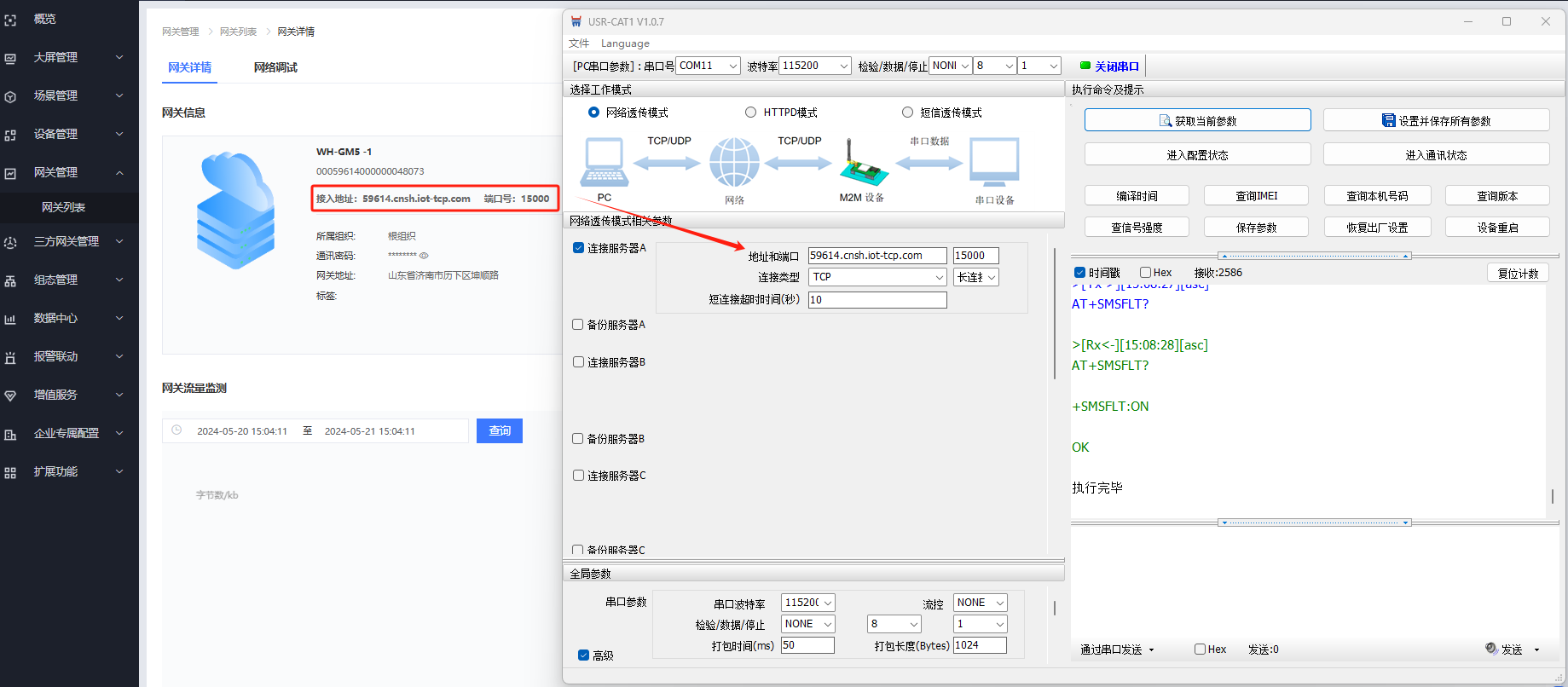

將有人云分配的接入地址和端口號填入設備

開啟注冊包，選擇有人云，將有人云分配的設備ID和密碼填入注冊包

設置并保存所有參數

設備重啟。

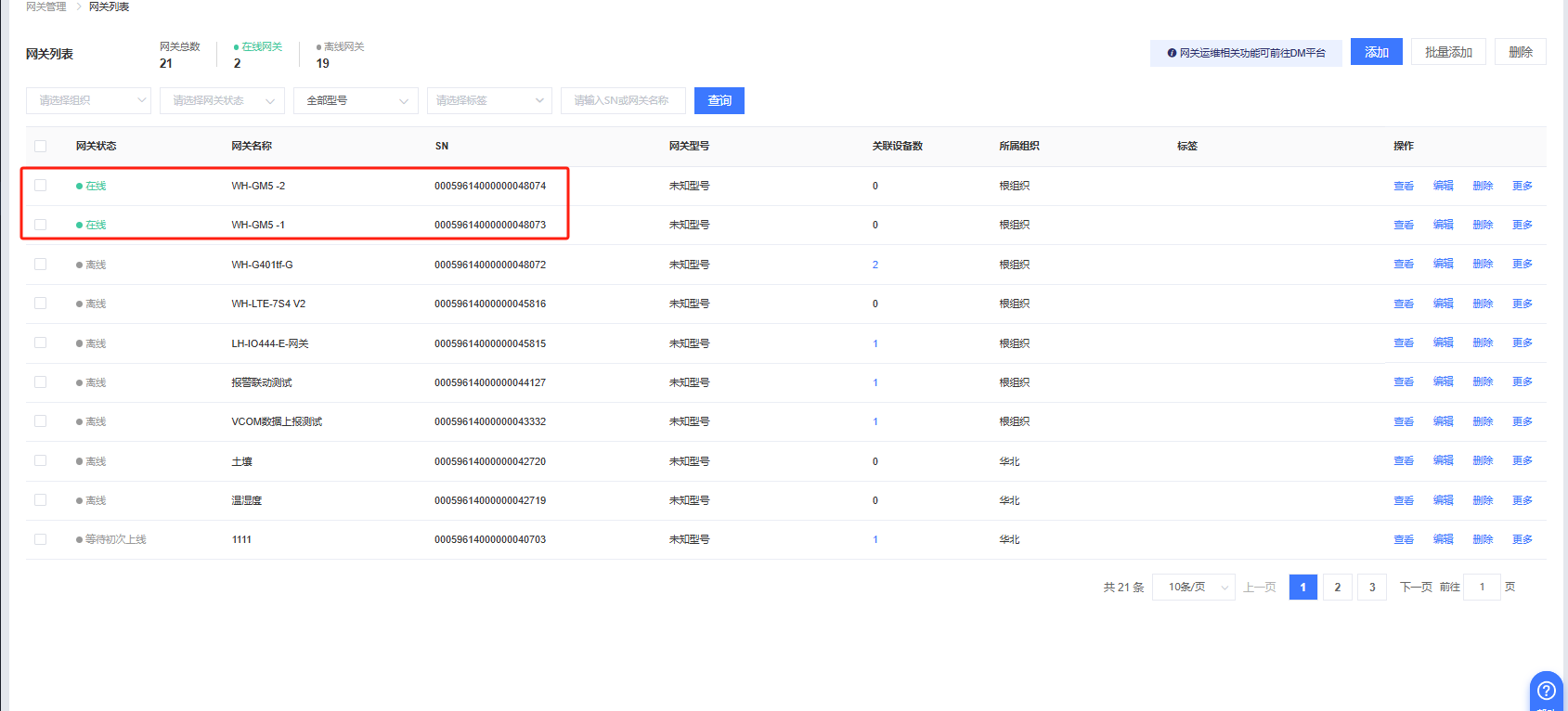

等待一會即可看到設備在有人云上線。

同樣操作方式添加WH-GM5 -2在有人云上線

2、有人云透?jìng)鹘M參數設置

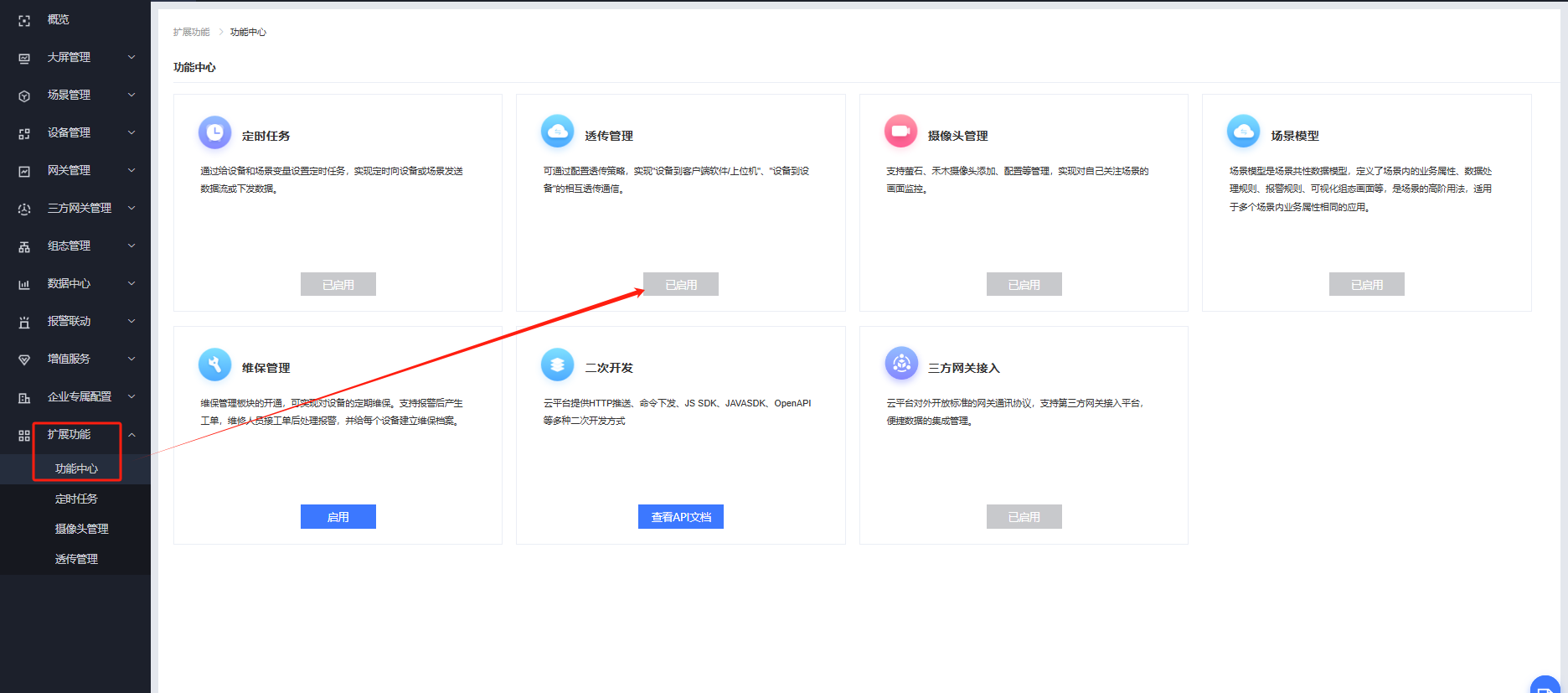

有人云IOT平臺---擴展功能---功能中心---啟用透?jìng)鞴芾?/span>

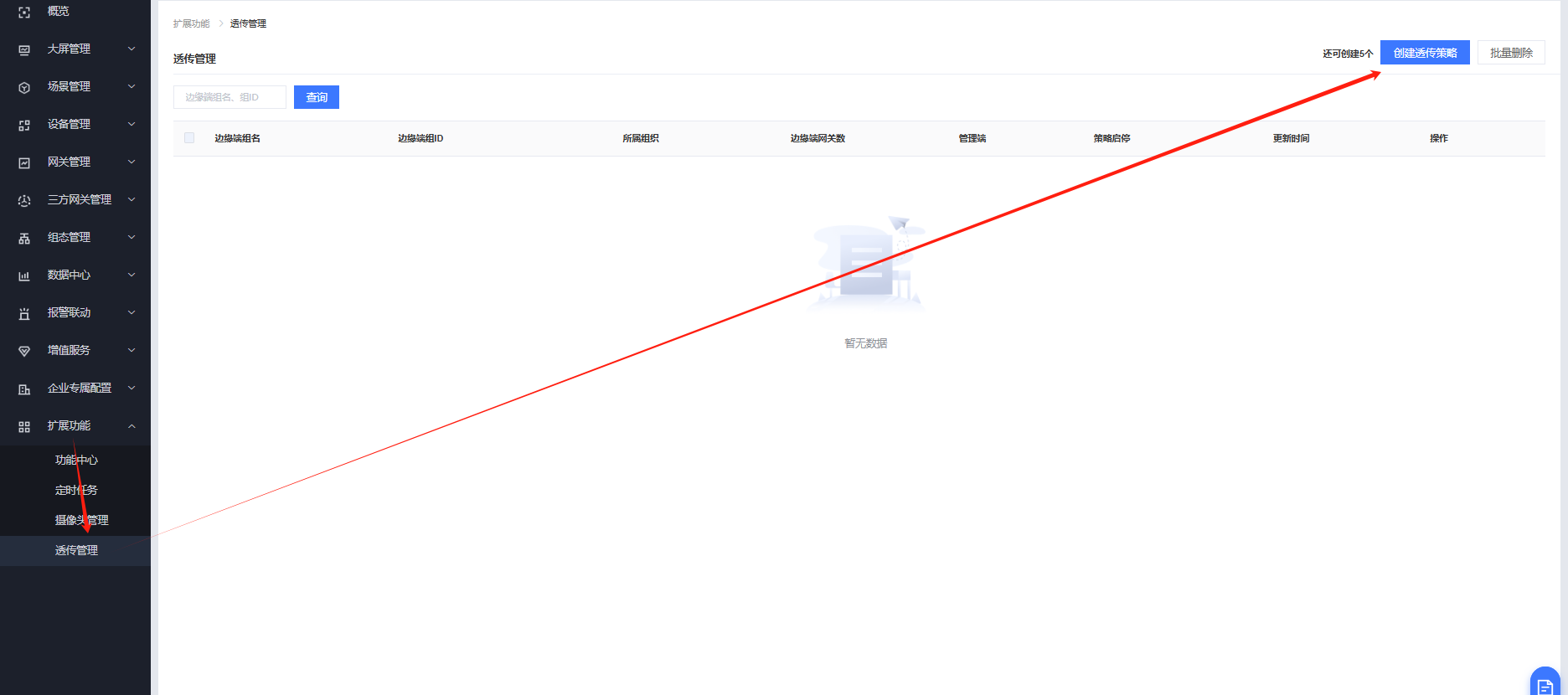

擴展功能---透?jìng)鞴芾?--創建透?jìng)鞑呗?/span>

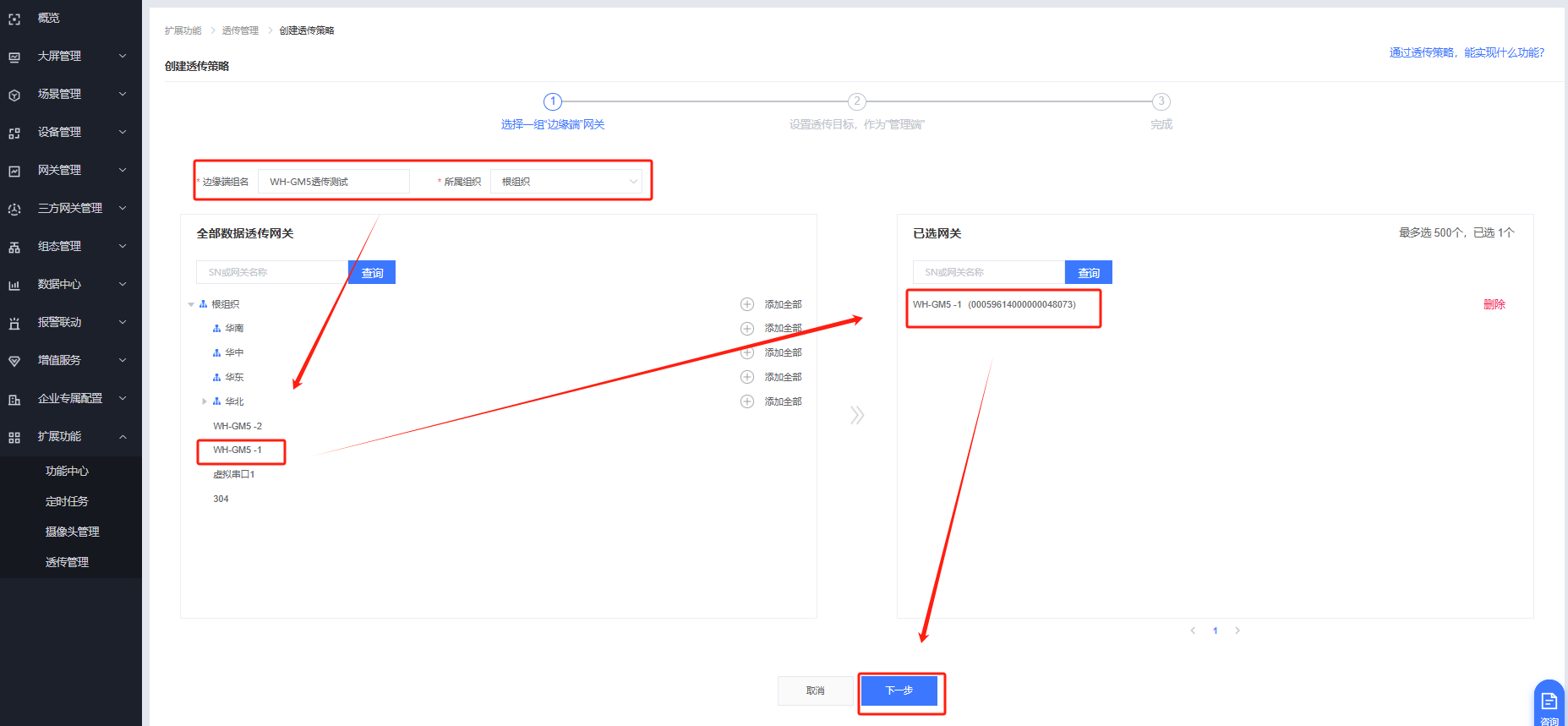

邊緣端命名為WH-GM5透?jìng)鳒y(cè)試，所屬組織根組織，選擇WH-GM5 -1下一步。

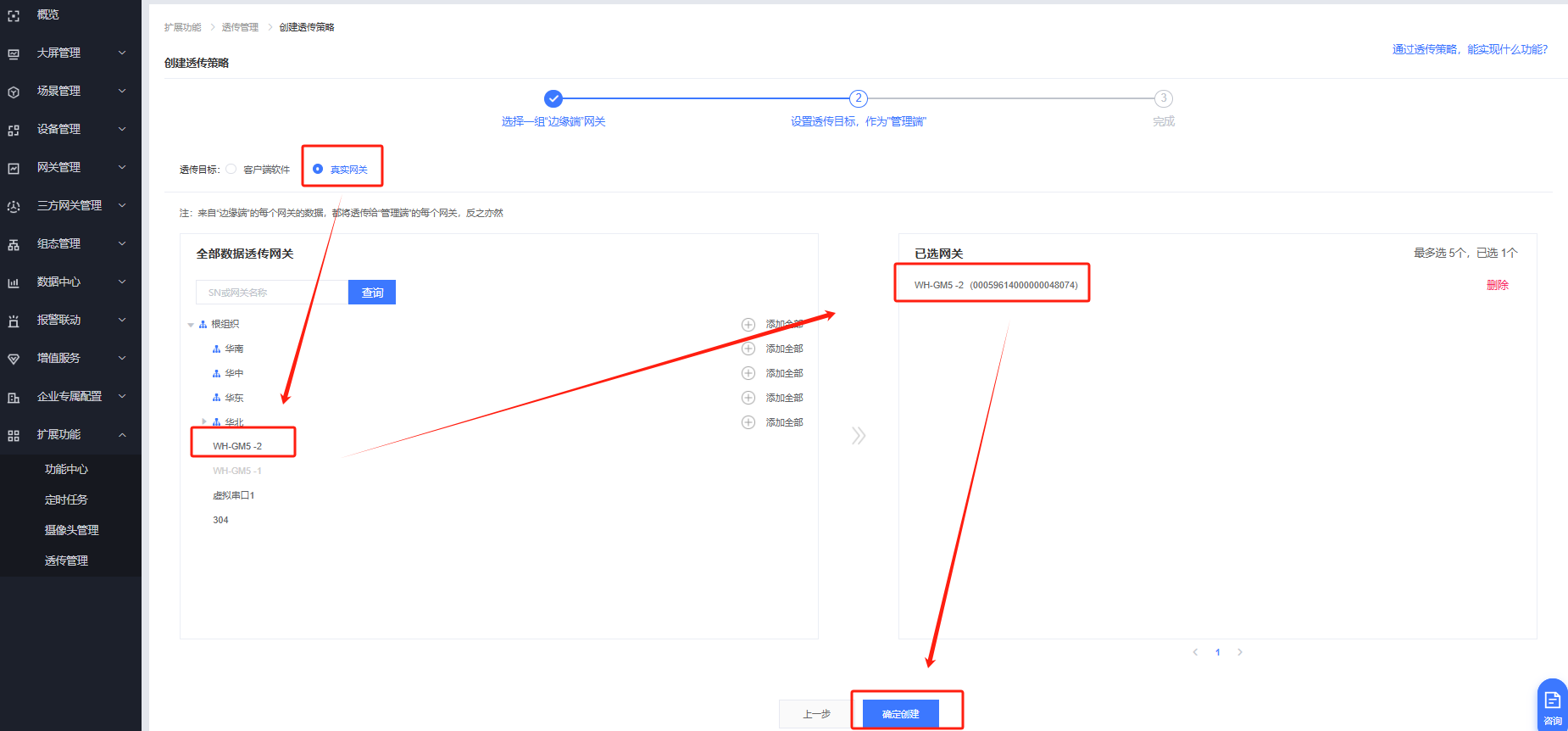

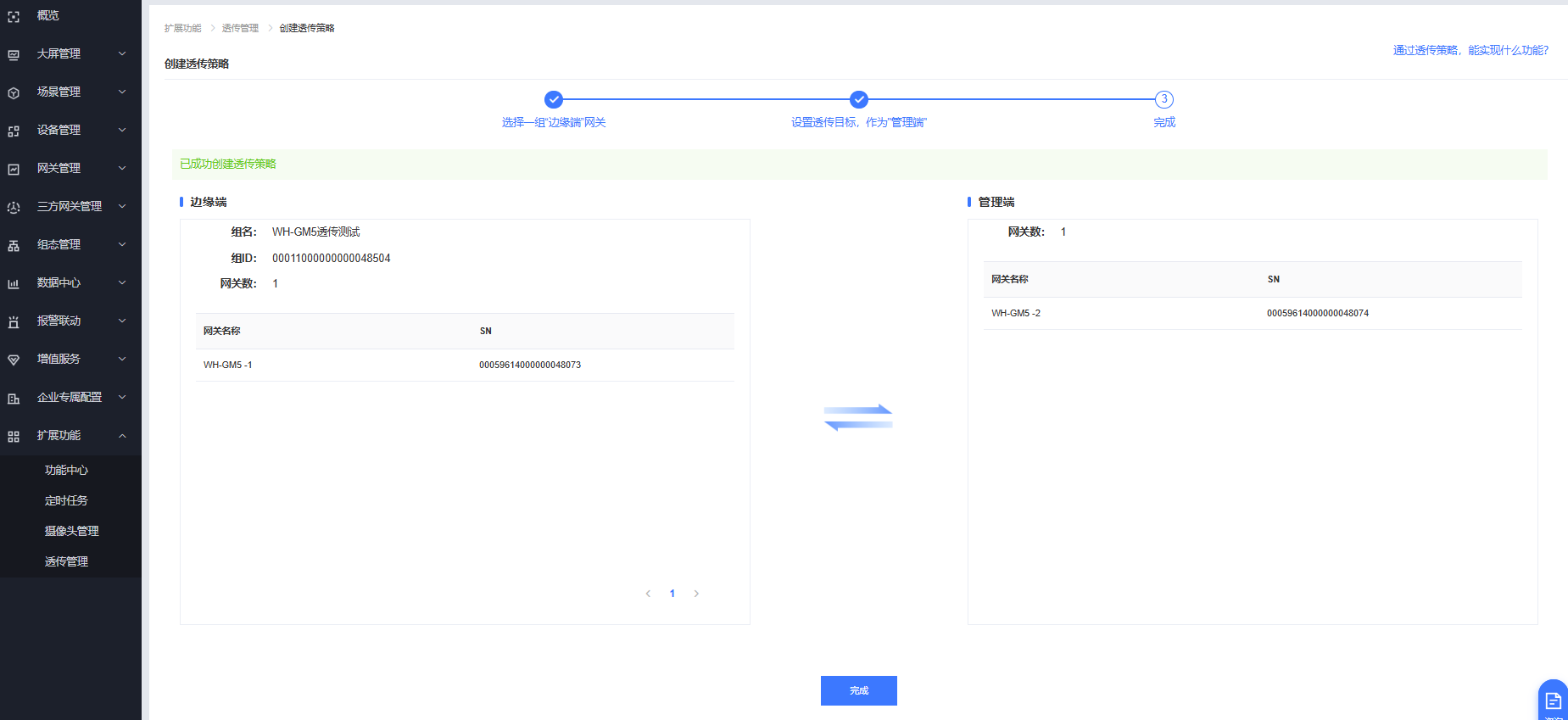

真實設備，選擇WH-GM5 -2，創建透?jìng)鹘M

透?jìng)鹘M創建完畢。

四、功能調試

1、功能調試

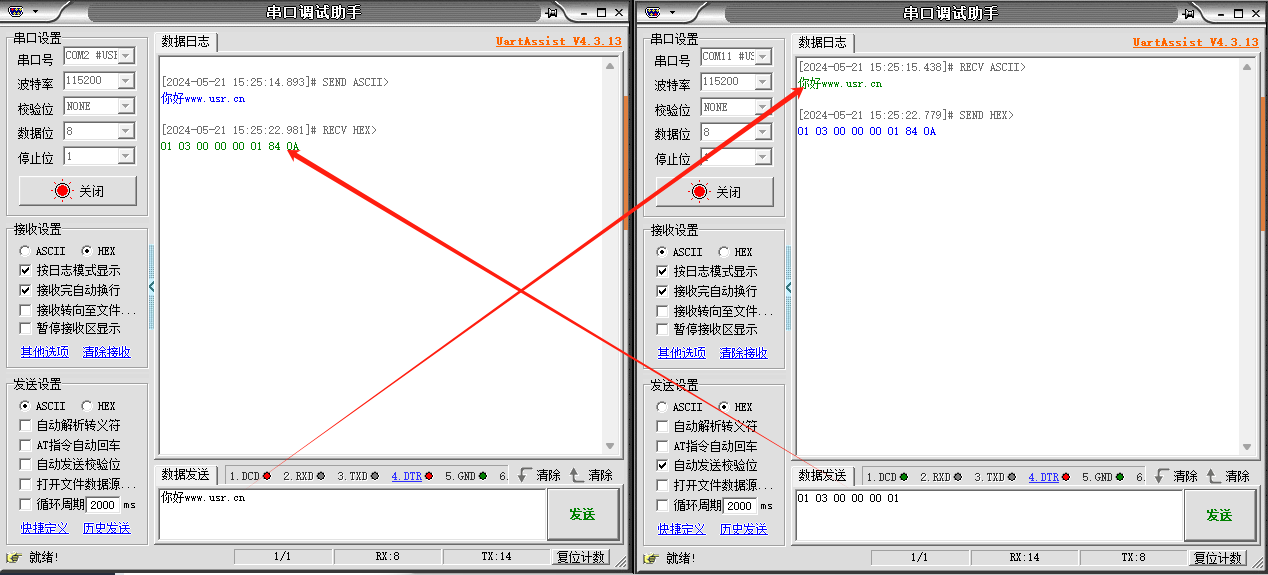

打開兩個串口調試助手，分別引用兩個COM口，進行數據互發測試。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-05-21

審核人：尹叢欣 審核日期：2024-05-24

訂正版本：V1.0 訂正內容：初稿
