一、資料下載

WH-GM5資料包下載鏈接：http://imbacareer.com.cn/Download/1283.html

CAT-1系列產品選型手冊下載鏈接：http://imbacareer.com.cn/Download/1285.html

CAT-1系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/939.html

WH-GM5-EVK原理圖官網下載鏈接：http://imbacareer.com.cn/Download/948.html

虛擬串口軟件V3.7.2.529官網下載鏈接：http://imbacareer.com.cn/Download/31.html

虛擬串口軟件V5.0.1官網下載連接：http://imbacareer.com.cn/Download/924.html

網絡 串口二合一調試助手軟件下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

WH-GM5 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

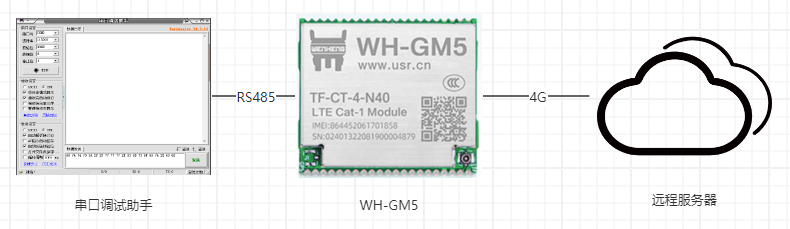

WH-GM5的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。本例使用WH-GM5TFG-CT子型號產品，此子型號帶有內置卡，不帶-CT后綴的WH-GM5僅支持外置卡，其他功能完全一致。當多臺WH-GM5設備接入同一個服務器時，服務器通過注冊包來區分不同的設備。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、遠程服務器參數設置

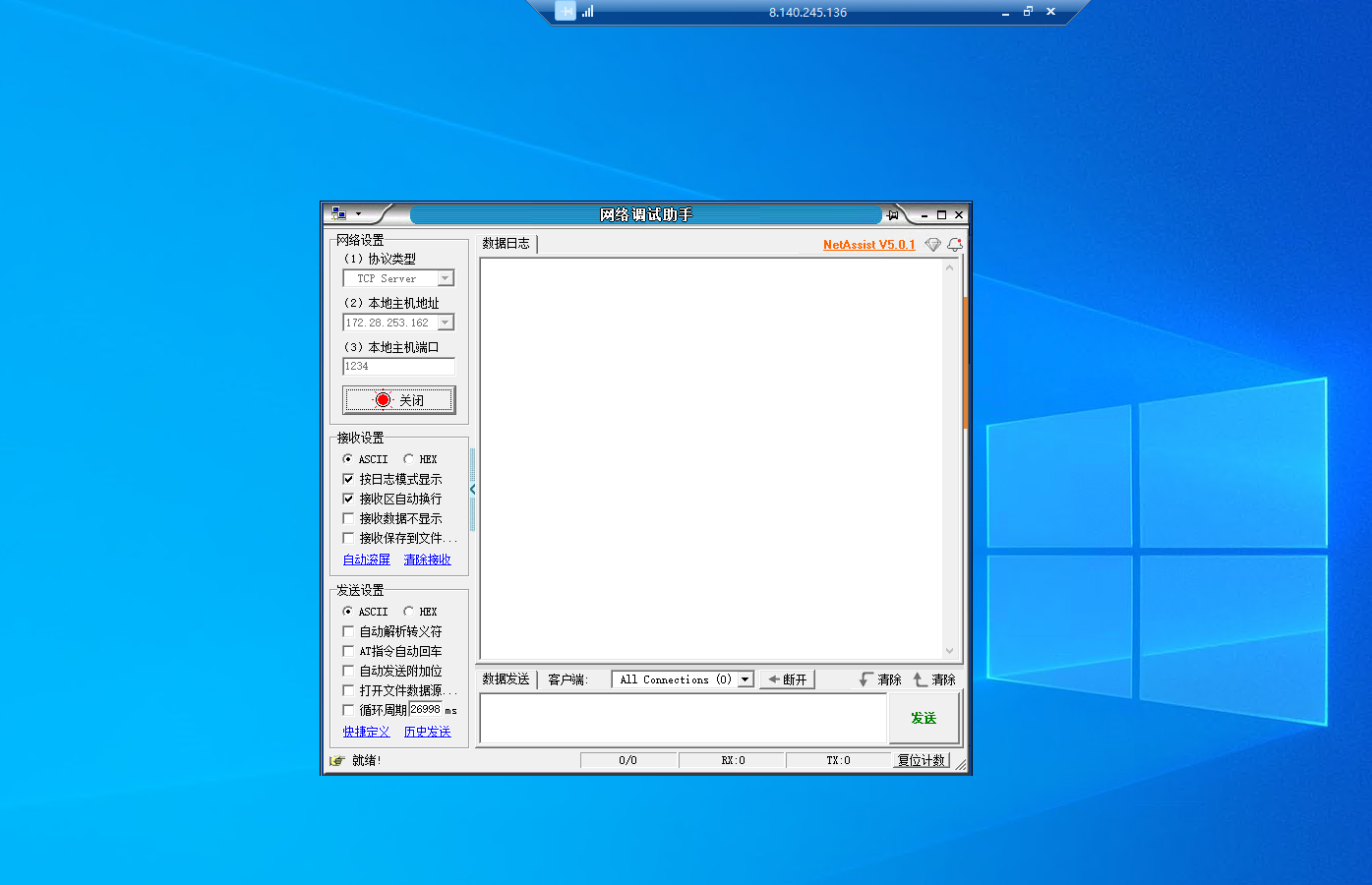

登錄有人的遠程桌面，打開一個網路調試助手，工作模式設置為TCP SERVER 端口號設置為1234，點擊監聽。

注：本例使用有人遠程桌面模擬TCP服務器，遠程桌面不對用戶開放，用戶組需要準備自己的TCP 服務器。

2、WH-GM5參數設置

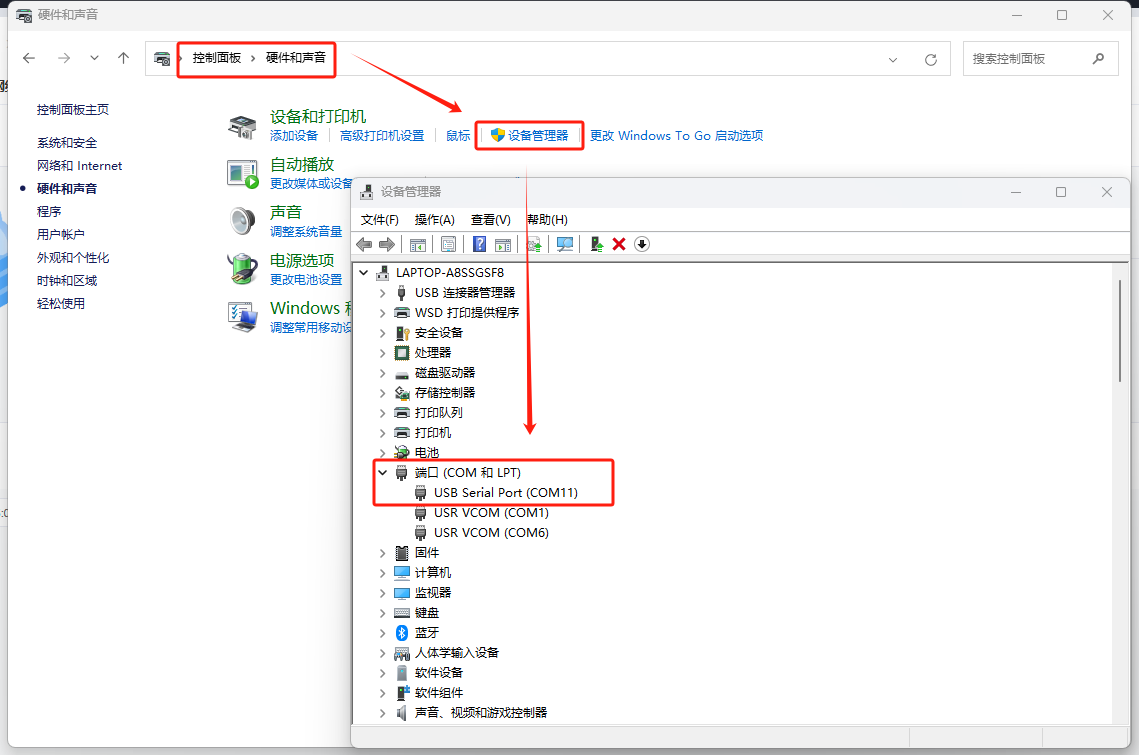

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT,確認COM口為COM11。

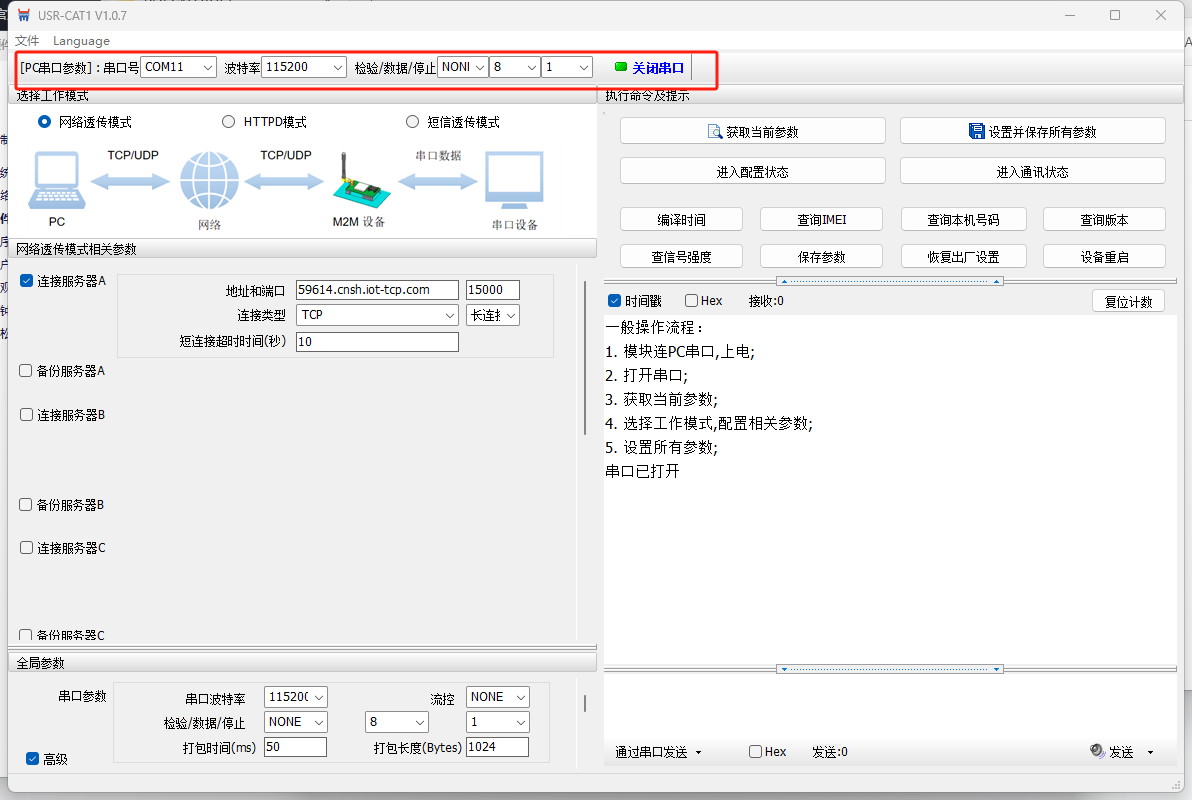

打開CAT-1設置軟件，COM11，波特率115200 NONE 8 1 ,點擊打開串口。

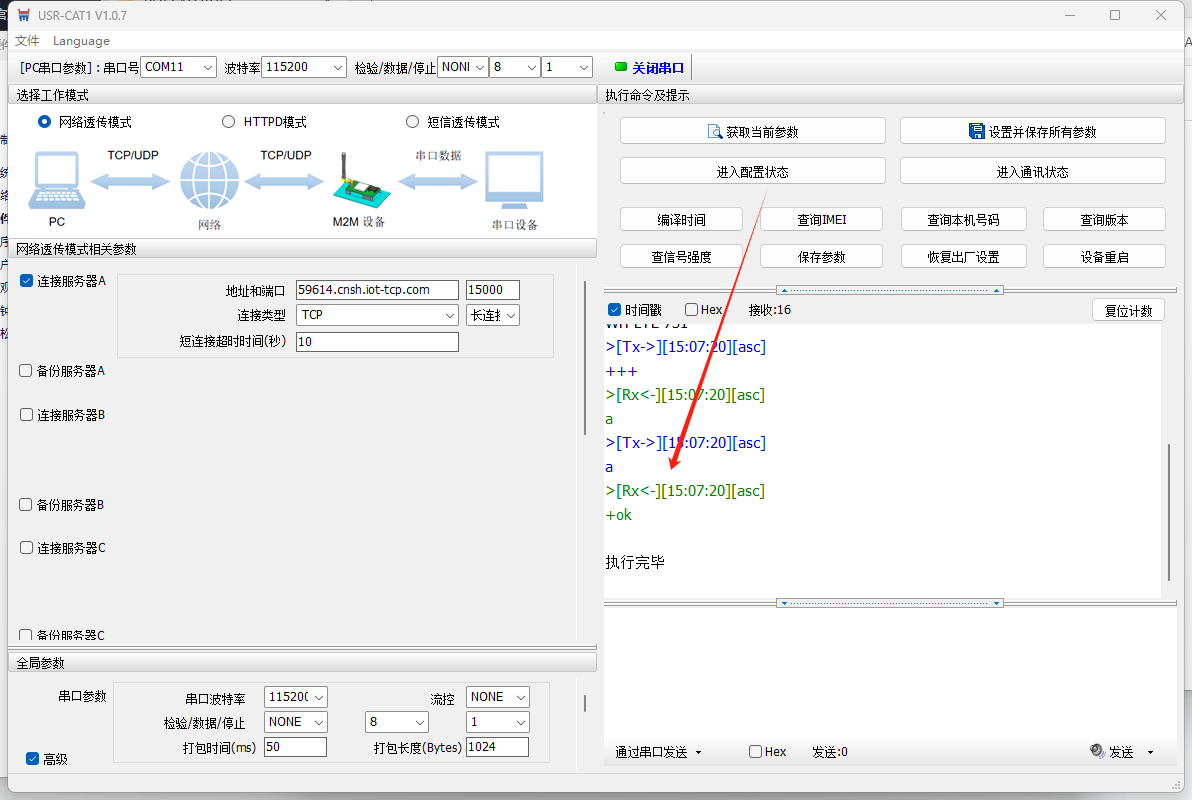

進入配置狀態

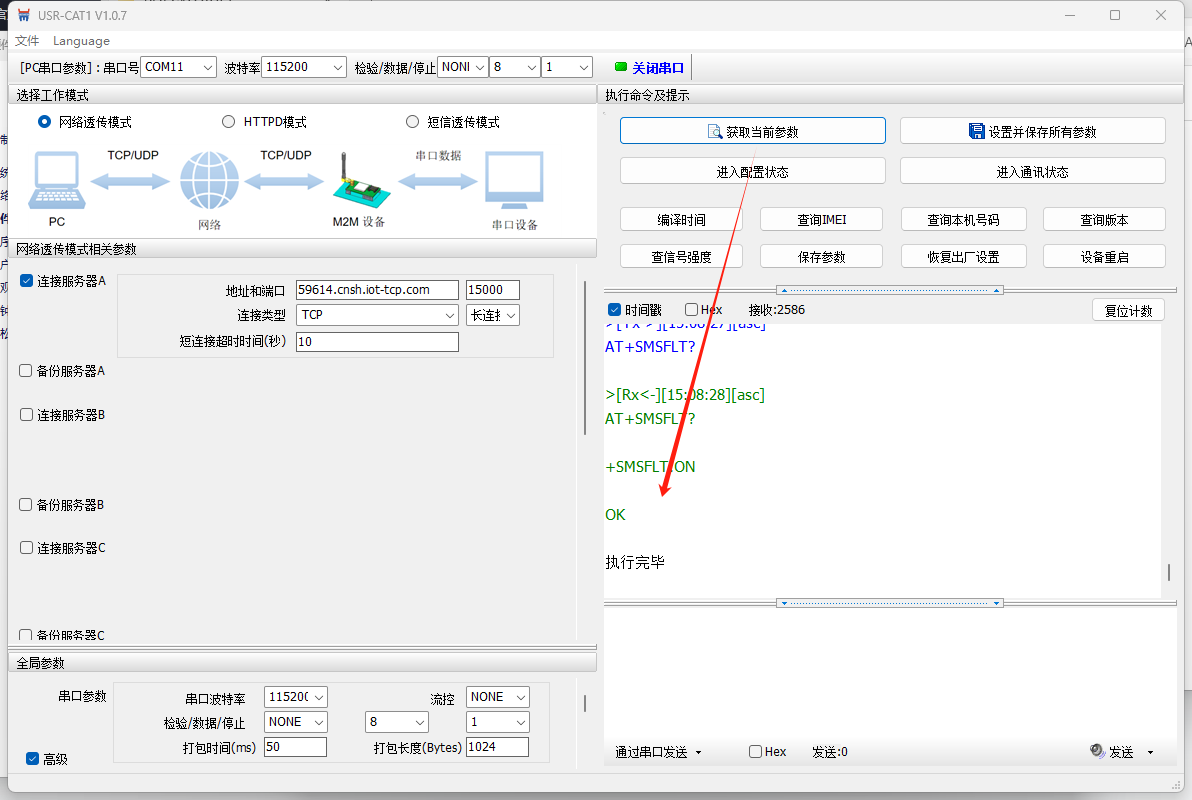

獲取當前參數

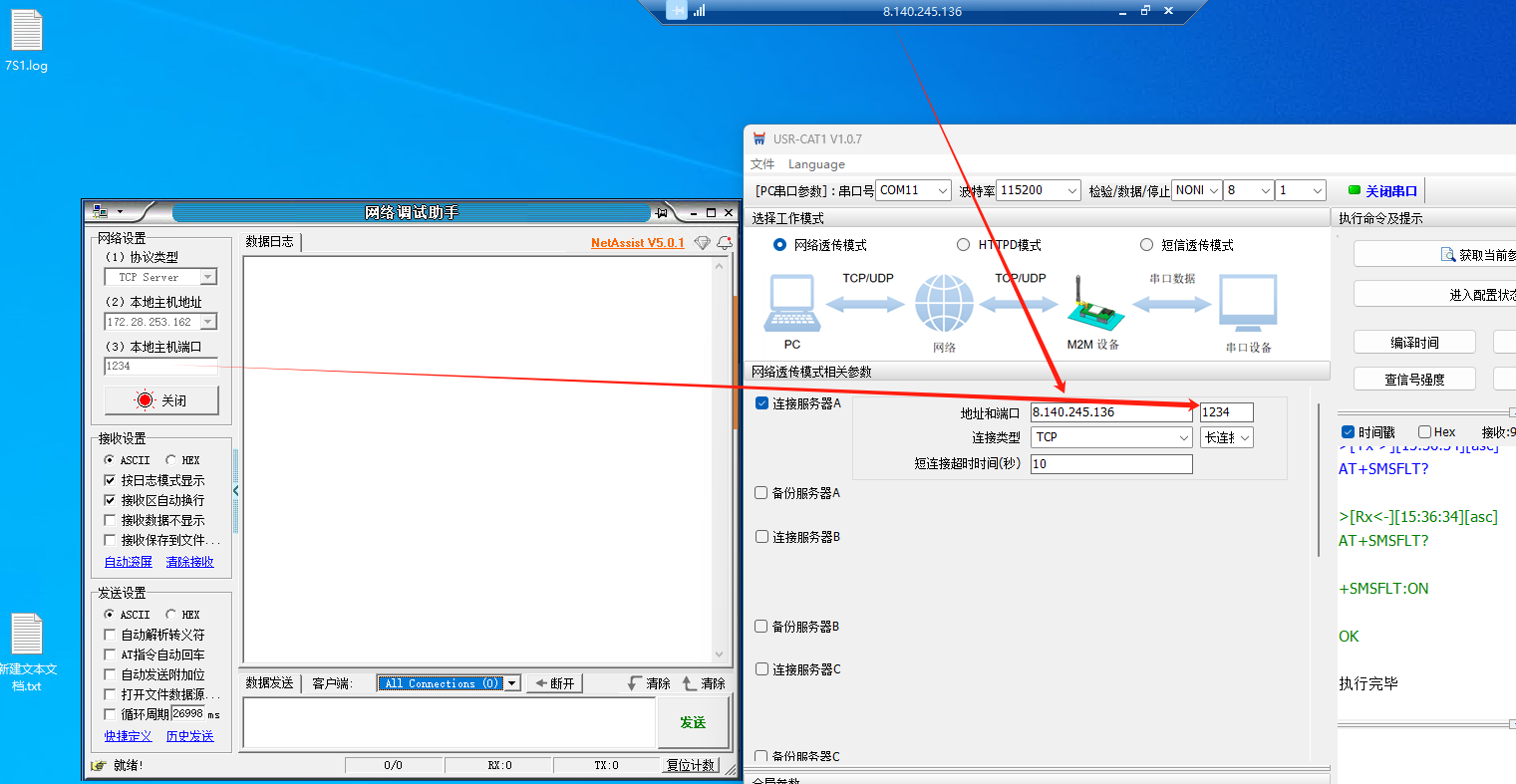

將遠程服務器的地址和端口號填入設備。

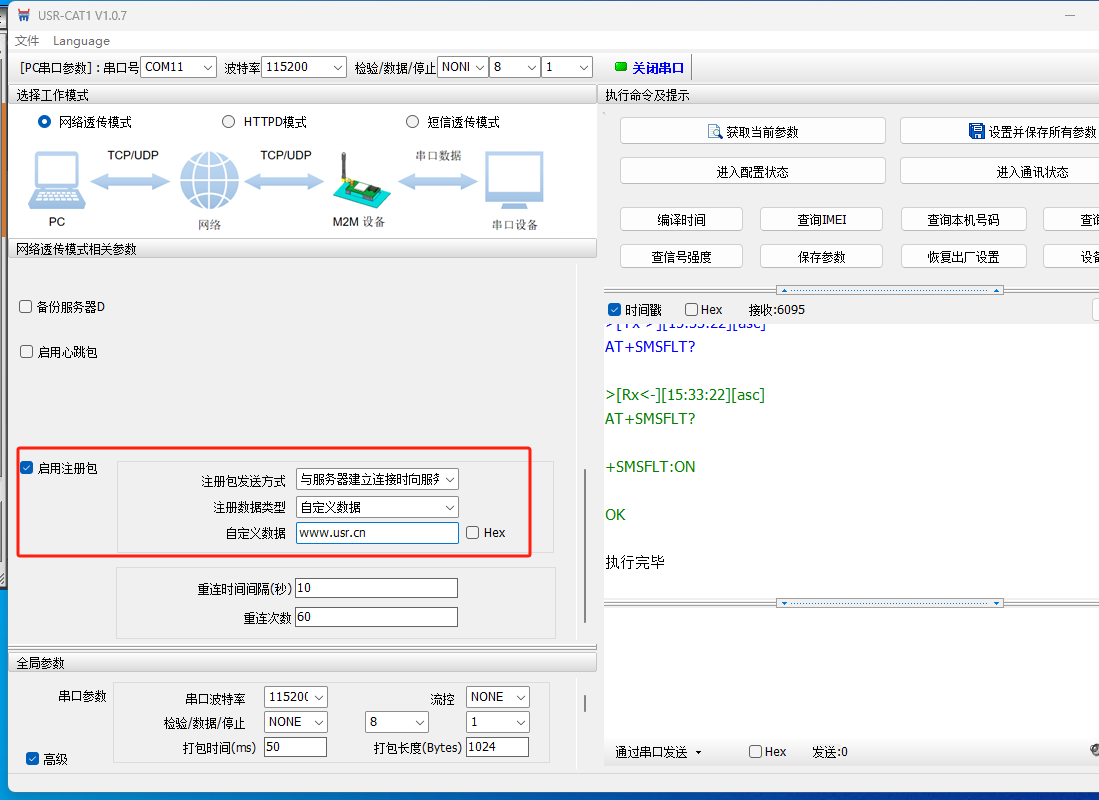

開啟注冊包，注冊包發送方式選擇同時支持以上兩種，注冊包類型選擇自定義，填入注冊包信息imbacareer.com.cn

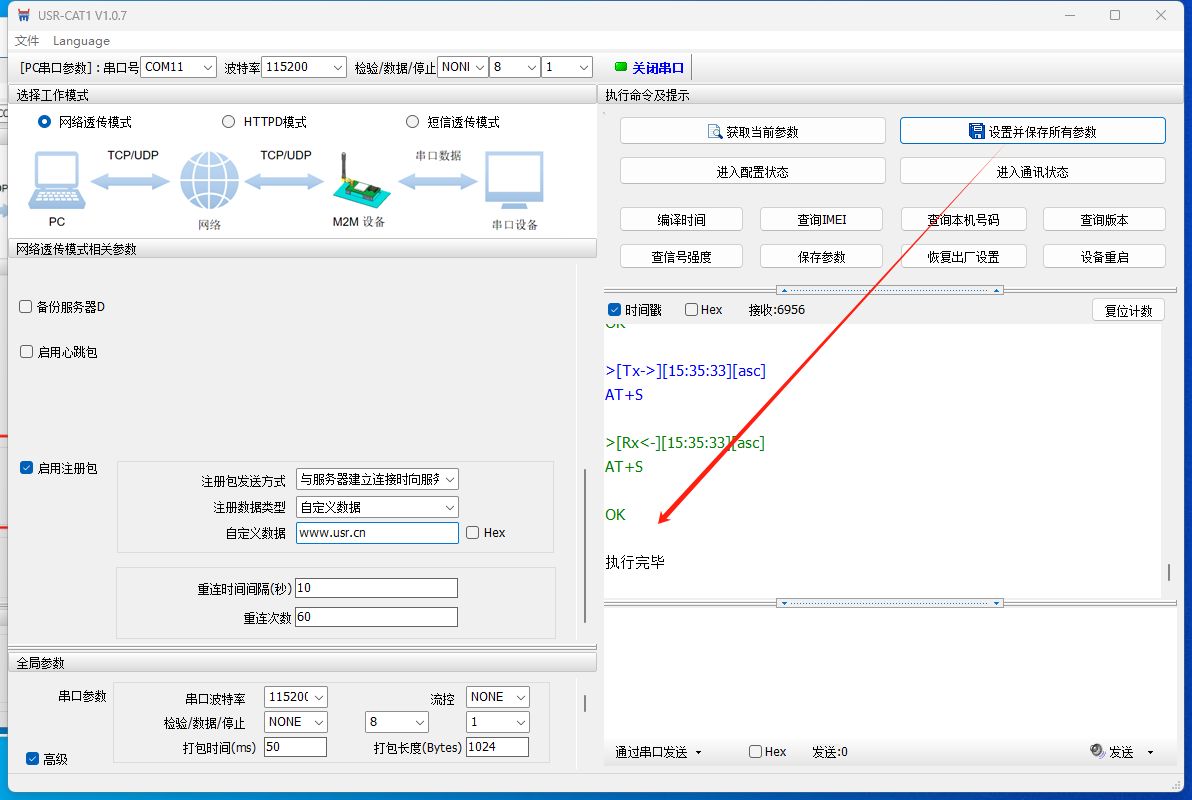

設置并保存所有參數。

設備重啟。

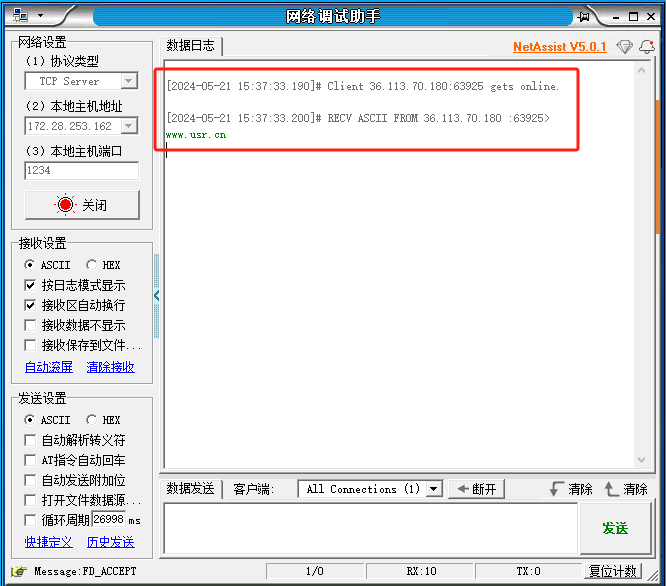

等待一會即可看到遠程服務器上有設備接入,并發送注冊信息

四、功能調試

1、功能調試

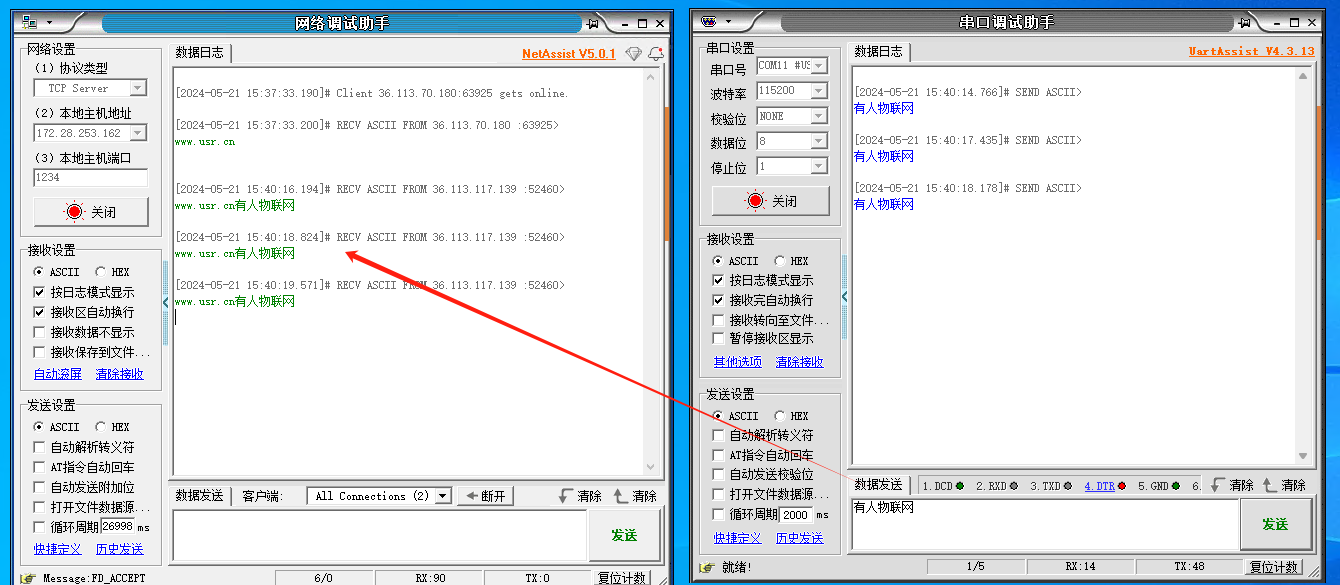

打開一個串口調試助手引用USB轉換器的COM口，串口端發送數據：有人物聯網，網絡調試助手收到數據，數據前帶注冊包imbacareer.com.cn.

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-05-21

審核人：尹叢欣 審核日期：2024-05-24

訂正版本：V1.0 訂正內容：初稿
