USR-G780 V2邊緣計算串口數據自定義協議透傳上報示例

備注：USR-G780 V2連接遠程服務器測試邊緣計算功能，需要USR-G780 V2聯網，需要插可以正常聯網的物聯卡或者手機卡。實際測試連接實際使用的遠程服務器。

一、資料下載

USR-G780 V2測試邊緣計算功能，需要下載USR-DR504的邊緣計算資料包。

USR-DR504/514 邊緣計算+MQTT使用資料包：http://imbacareer.com.cn/Download/990.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-G780 V2 產品 1臺

12V電源適配器 1個

USB-RS232或USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G780 V2 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V電源適配器上電。

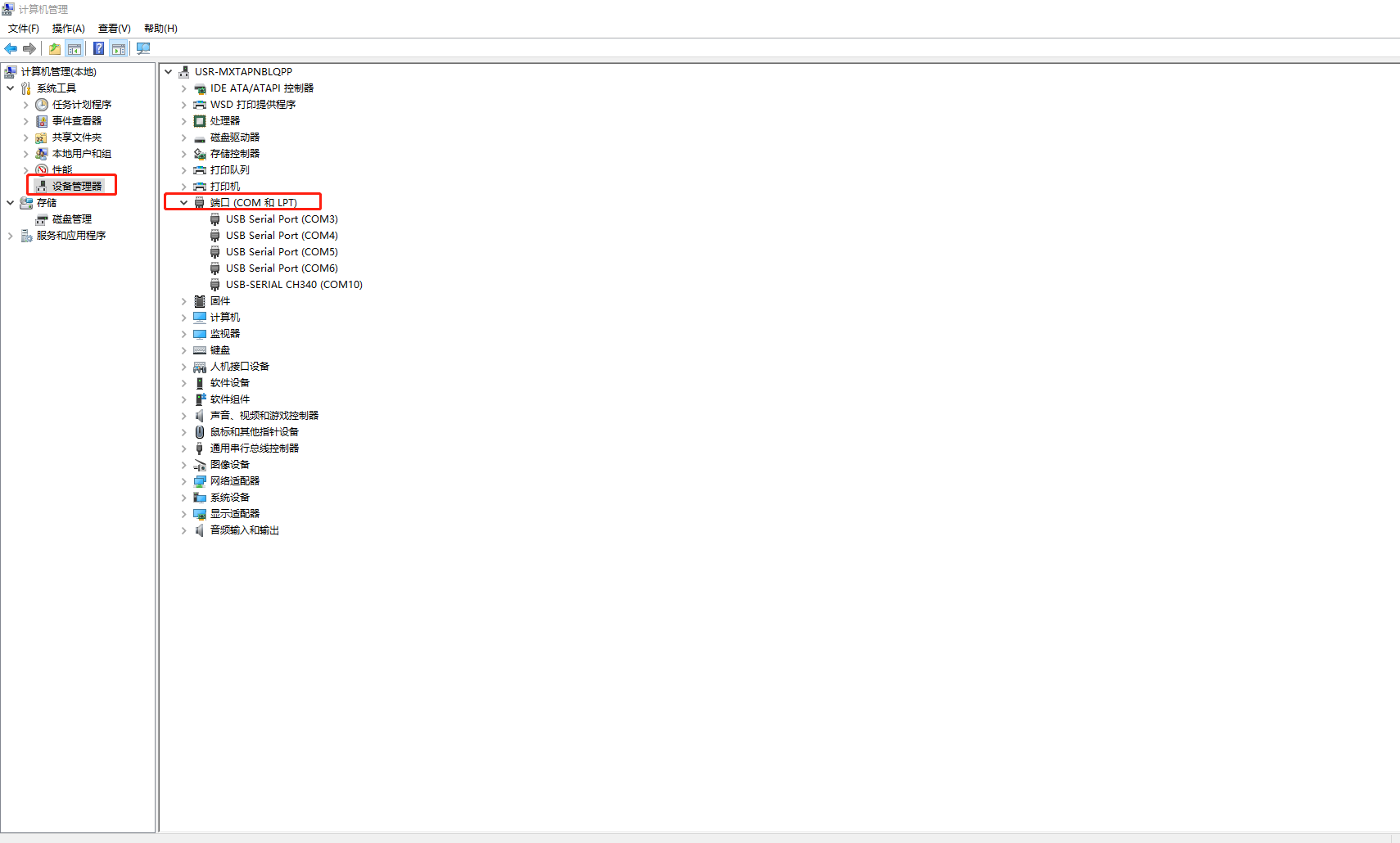

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780 V2的USB-RS485串口線COM口號，COM10。

三、USR-G780 V2參數設置

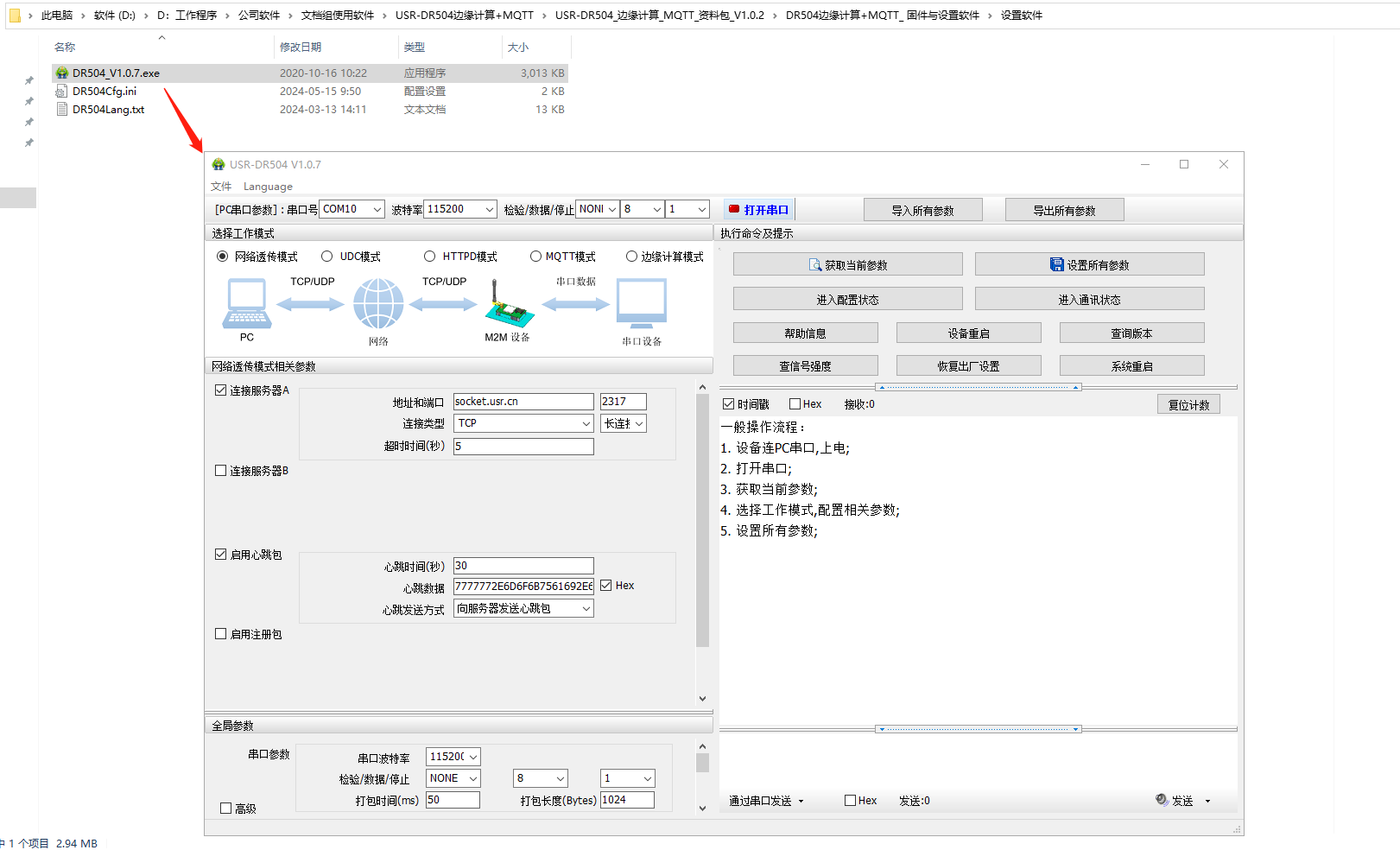

1、打開DR504邊緣計算設置軟件

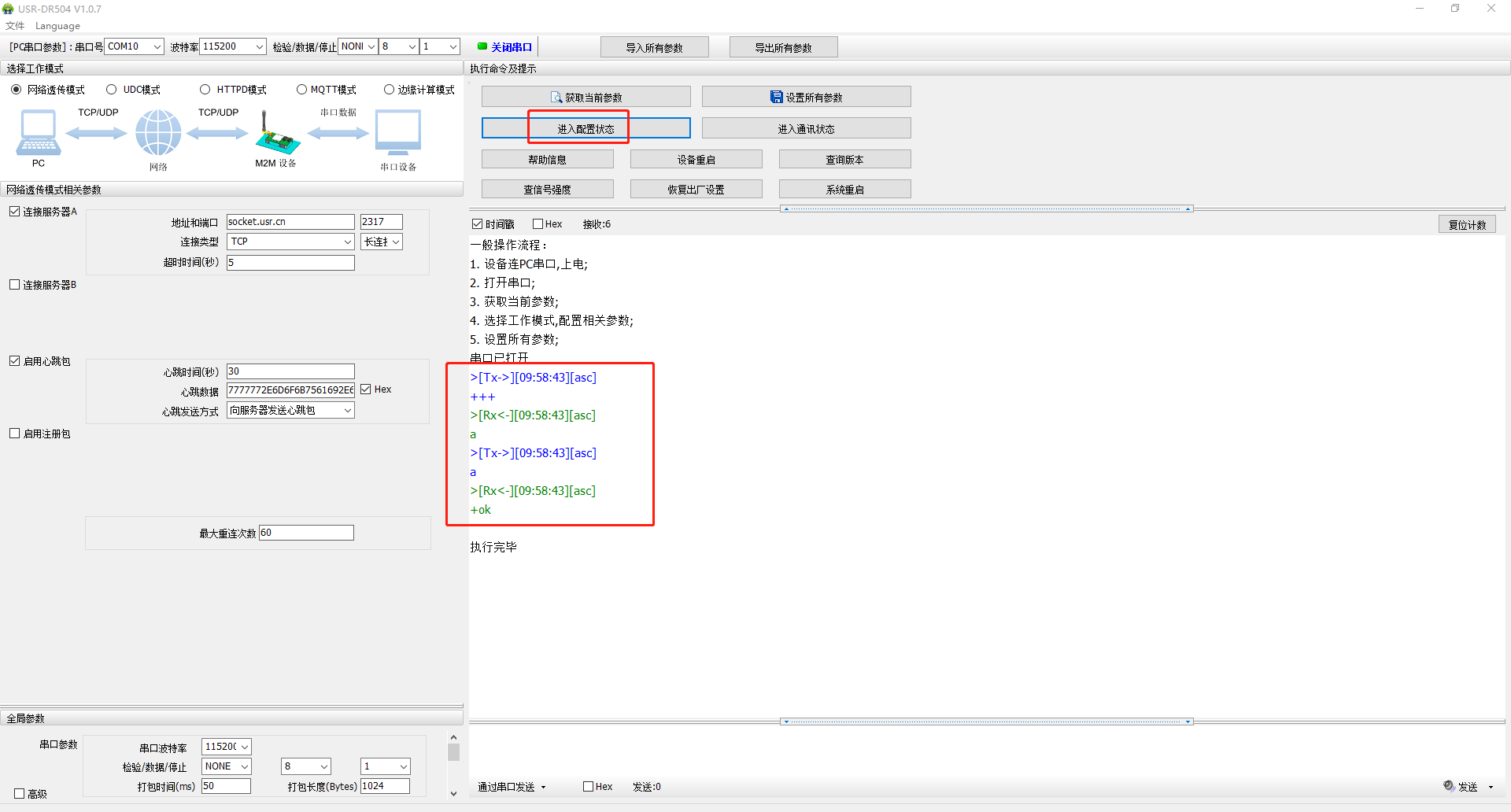

2、打開串口，點擊進入配置狀態

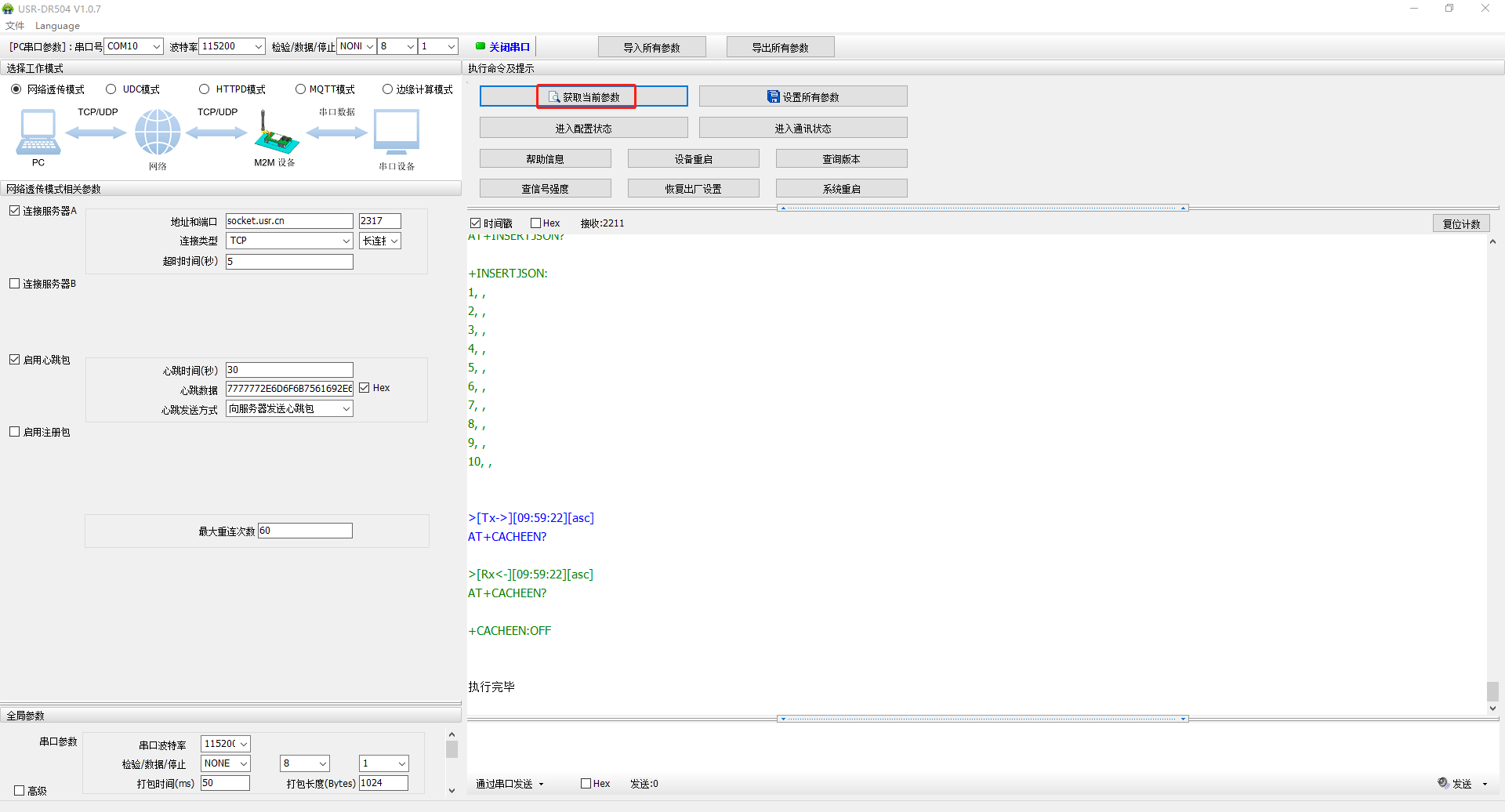

3、點擊獲取當前參數

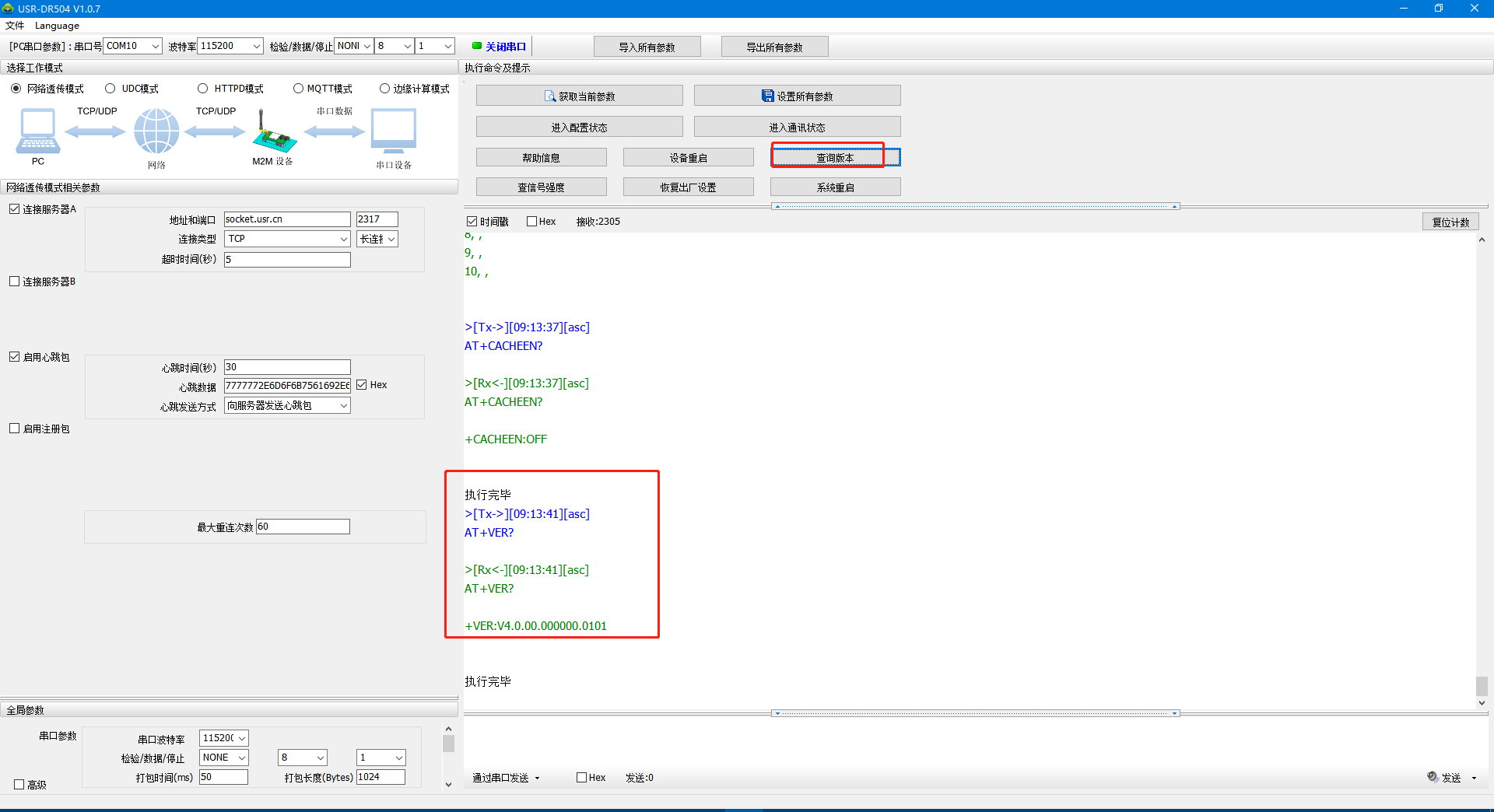

4、查詢固件版本號

固件VER:V4.0.00.000000.0101才支持邊緣計算功能。

五、設置邊緣計算參數

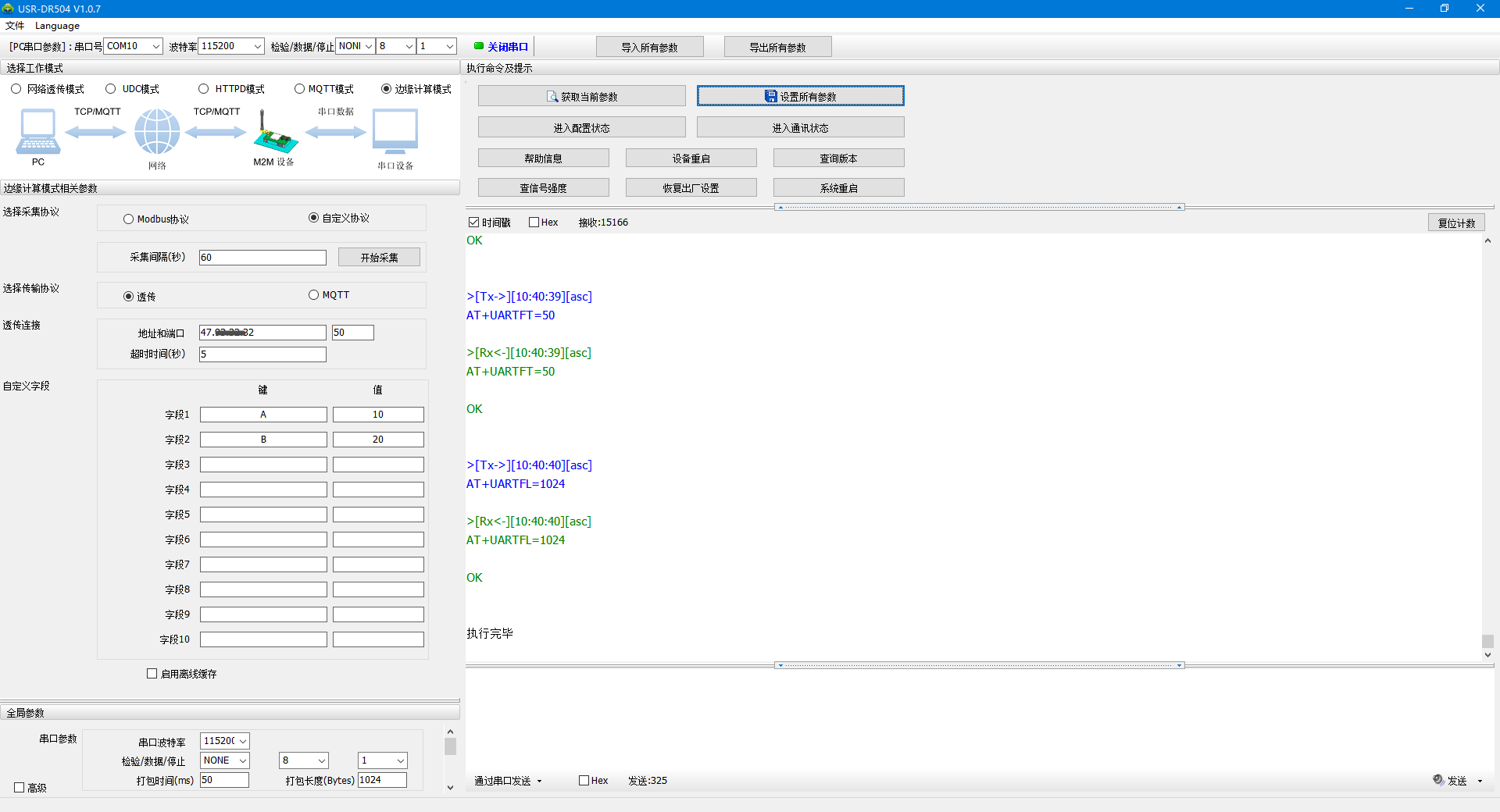

（1）工作模式勾選邊緣計算模式

采集協議勾選自定義協議

采集間隔默認60秒

傳輸協議勾選透傳

地址填要連接的遠程服務器IP

端口填要連接的遠程服務器端口

自定義字段：字段1（鍵填A，值填10）、字段2（鍵填B，值填20）

點擊設置所有參數

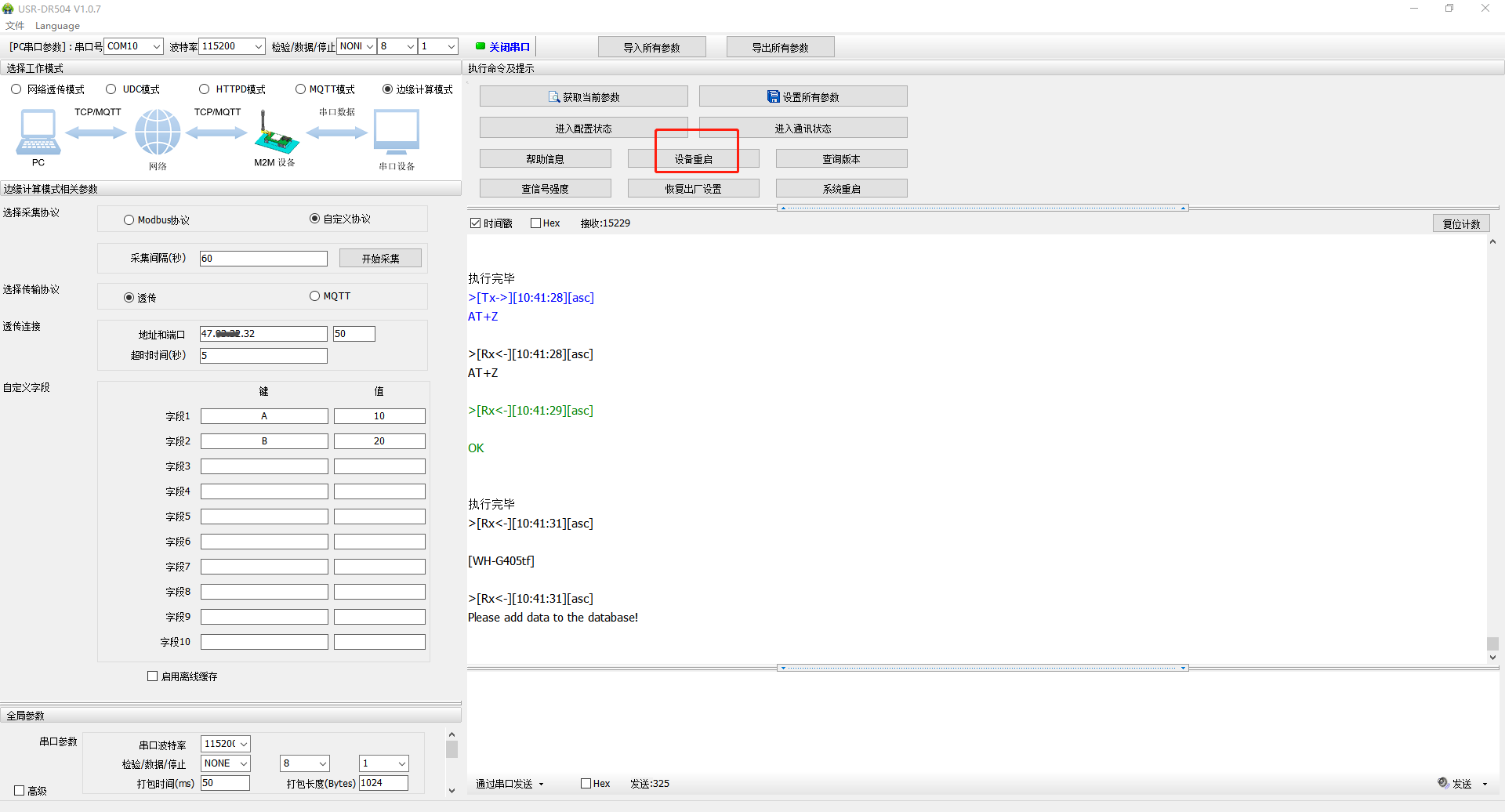

（2）設備重啟

由于第一次使用沒有采集規則，串口會打印 Please add data to the database!提示添加數據。

6、向采集數據庫中添加需要采集的數據點

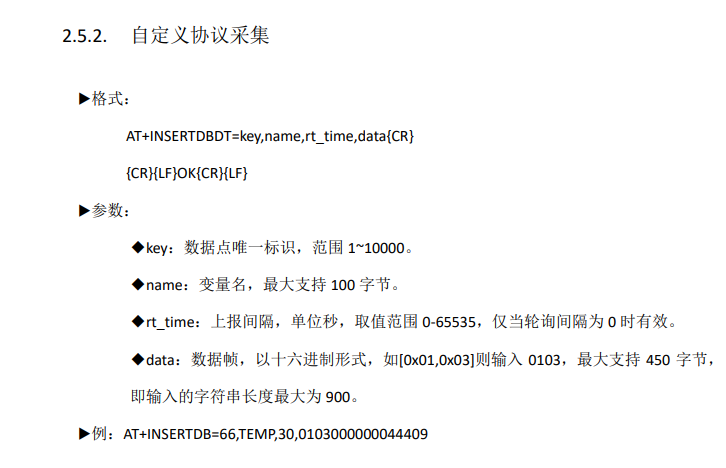

（1）參考資料包里面的USR-DR504 邊緣計算模式使用說明V1.0.1.pdf

第10頁，找到AT+INSERTDBDT，功能是自定義協議采集。

備注：AT+INSERTDBDT添加自定義協議采集點，AT指令只能設置，不能查詢。

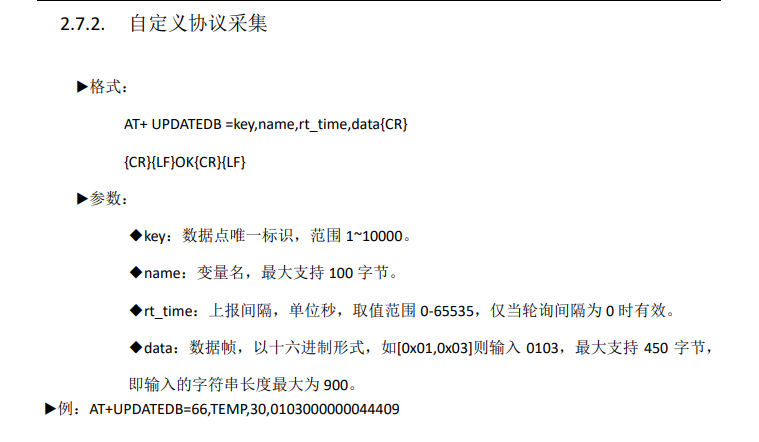

如果修改，需要用AT+UPDATEDB 功能：更新自定義協議采集點。

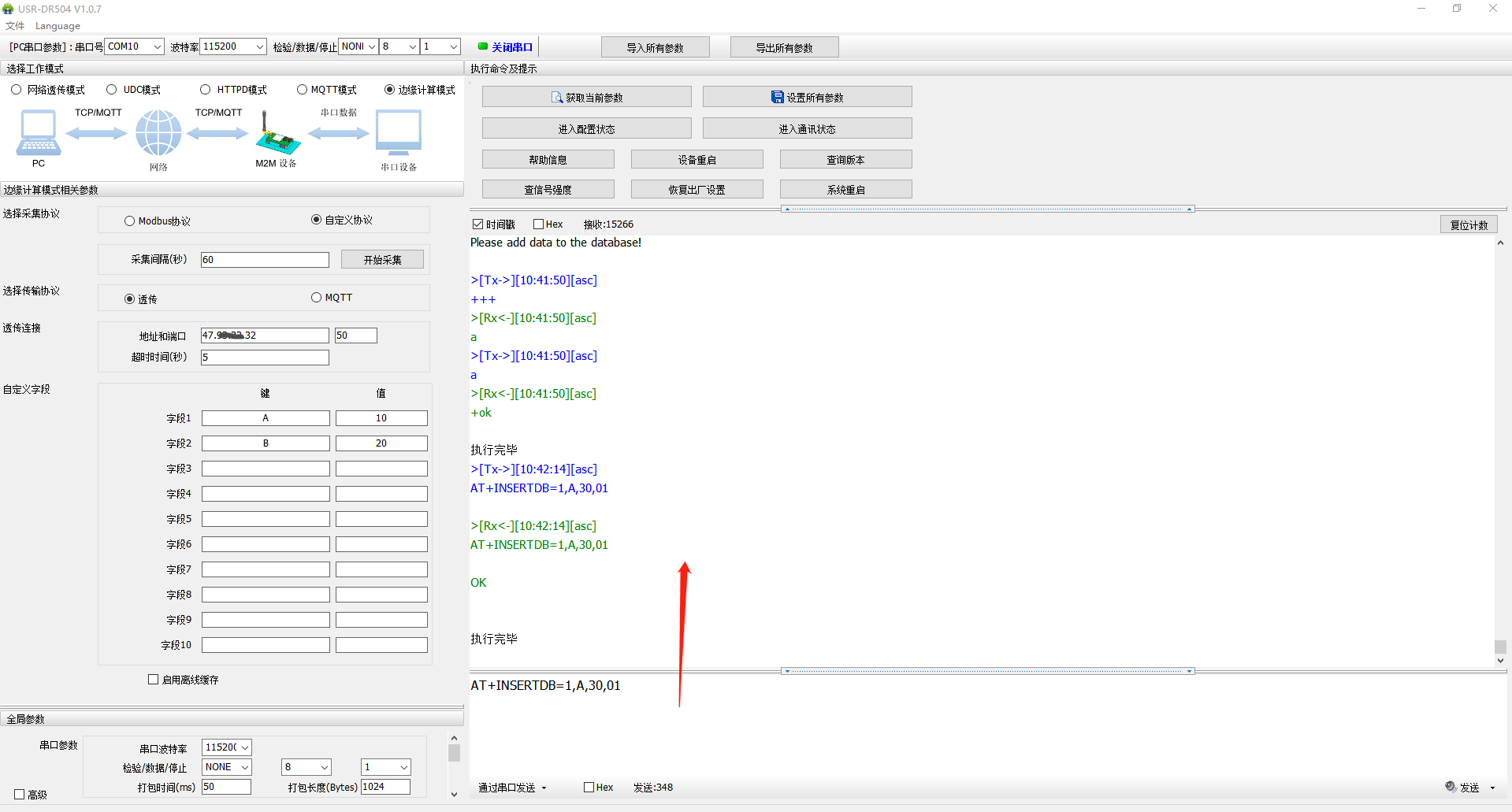

（2）USR-G780 V2 設置軟件打開，點擊進入配置狀態，發送AT+INSERTDB=1,A,30,01，AT指令后面帶回車換行發送

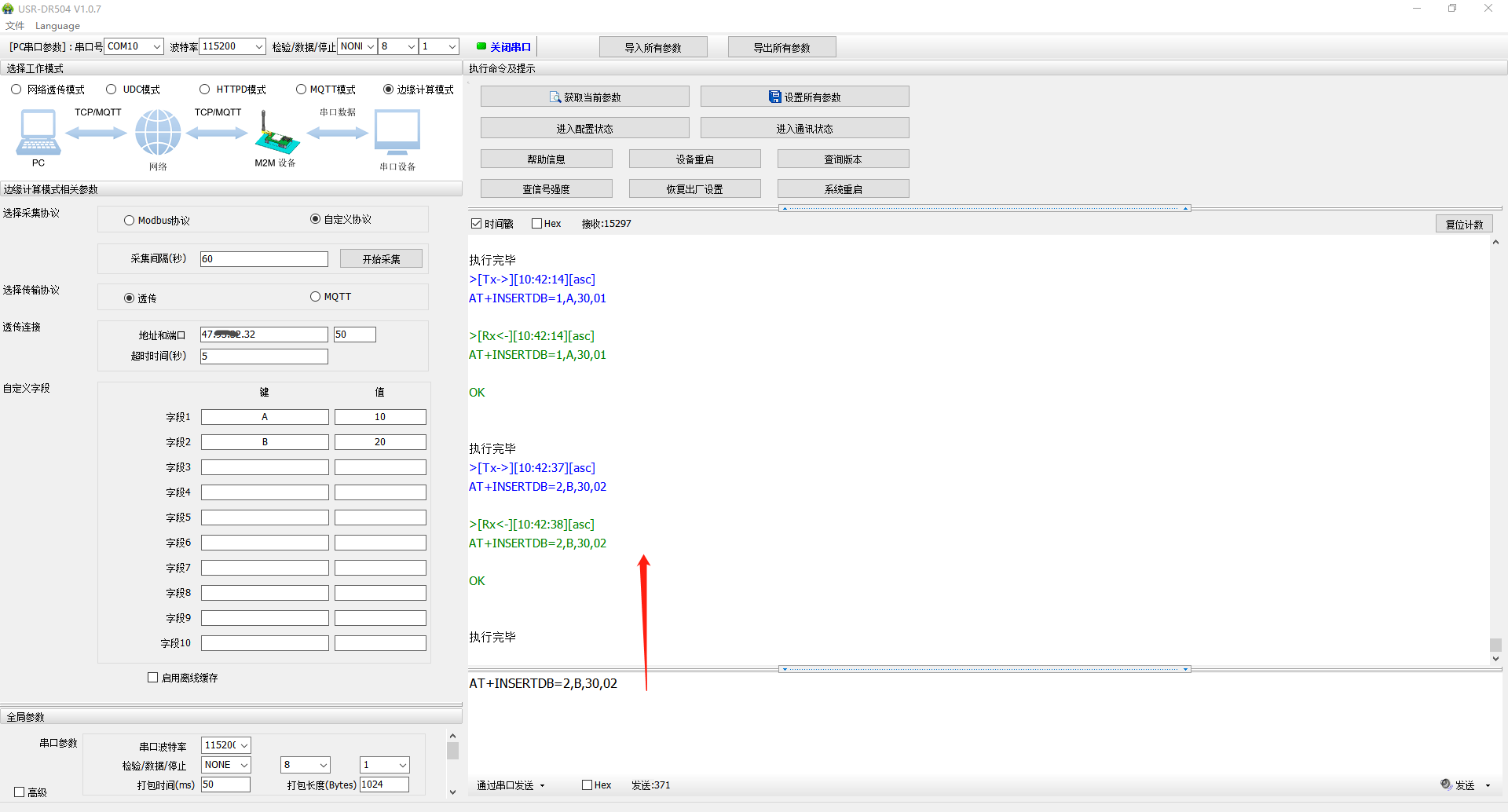

（3）發送AT+INSERTDB=2,B,30,02，AT指令后面帶回車換行發送

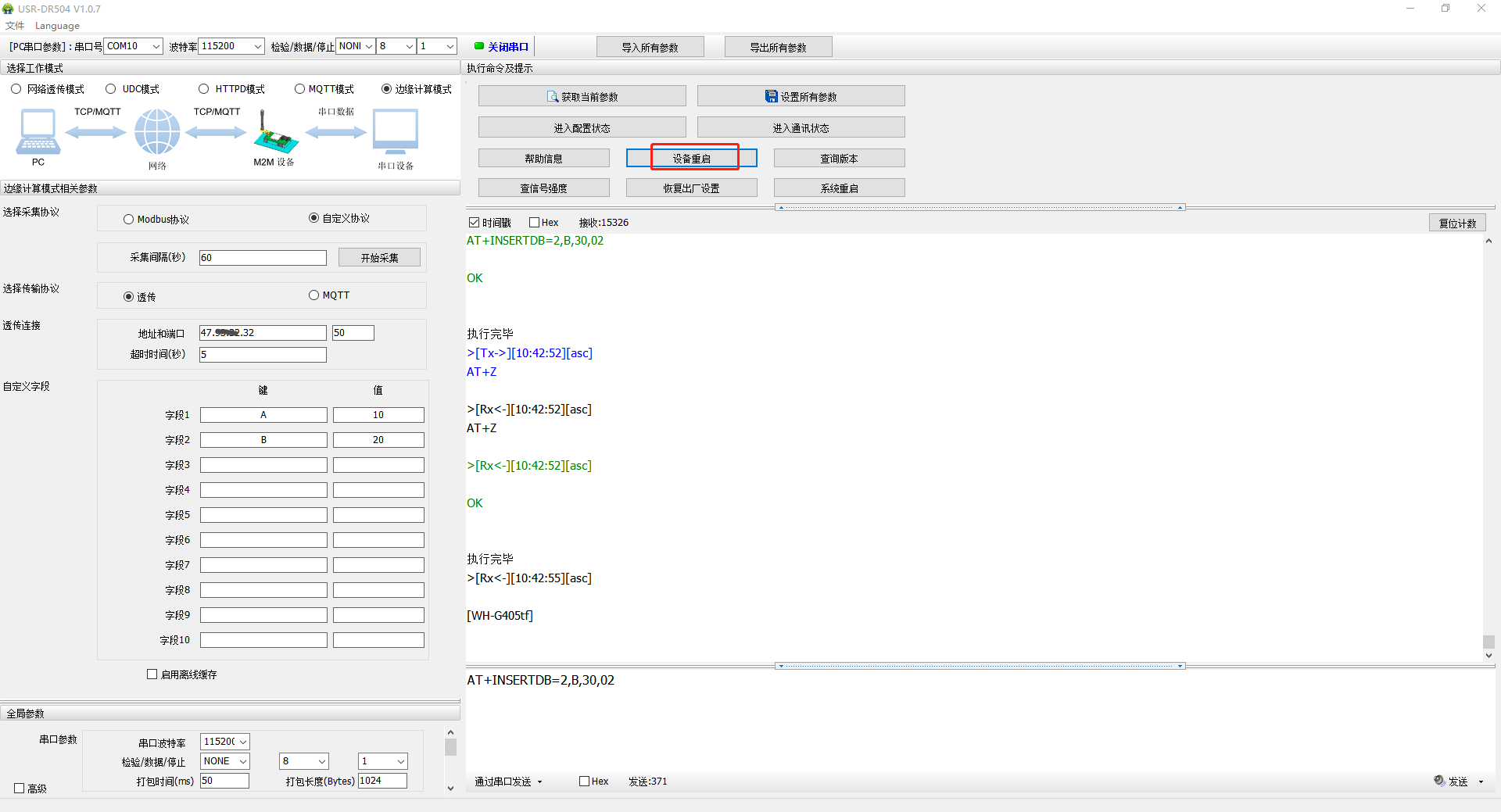

7、設備重啟

點擊設備重啟，參數保存生效。

四、數據采集

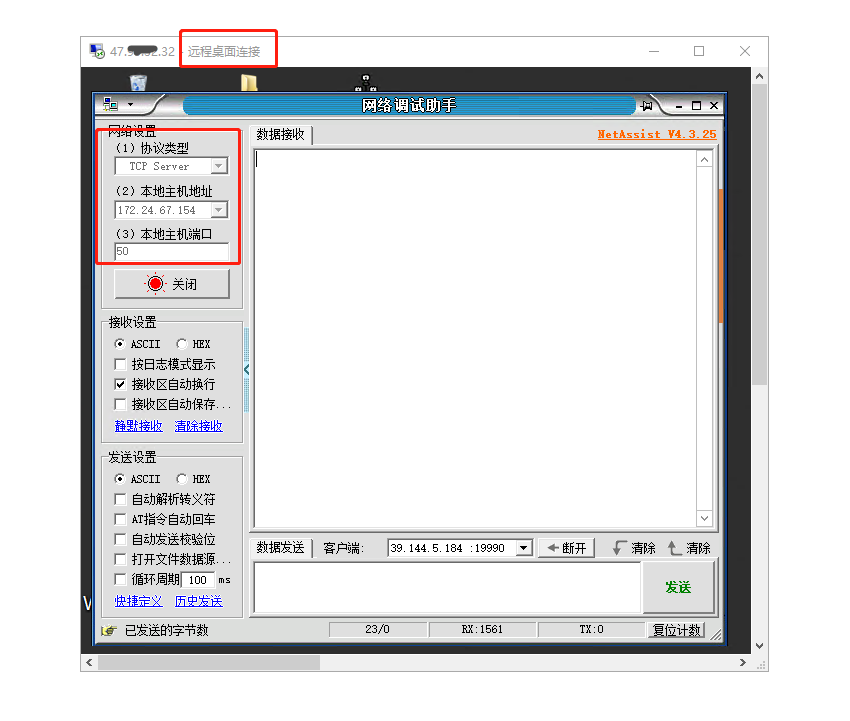

1、遠程服務器打開網絡助手

遠程服務器桌面打開一個網絡助手，協議類型做TCP server，端口填50，點擊連接。

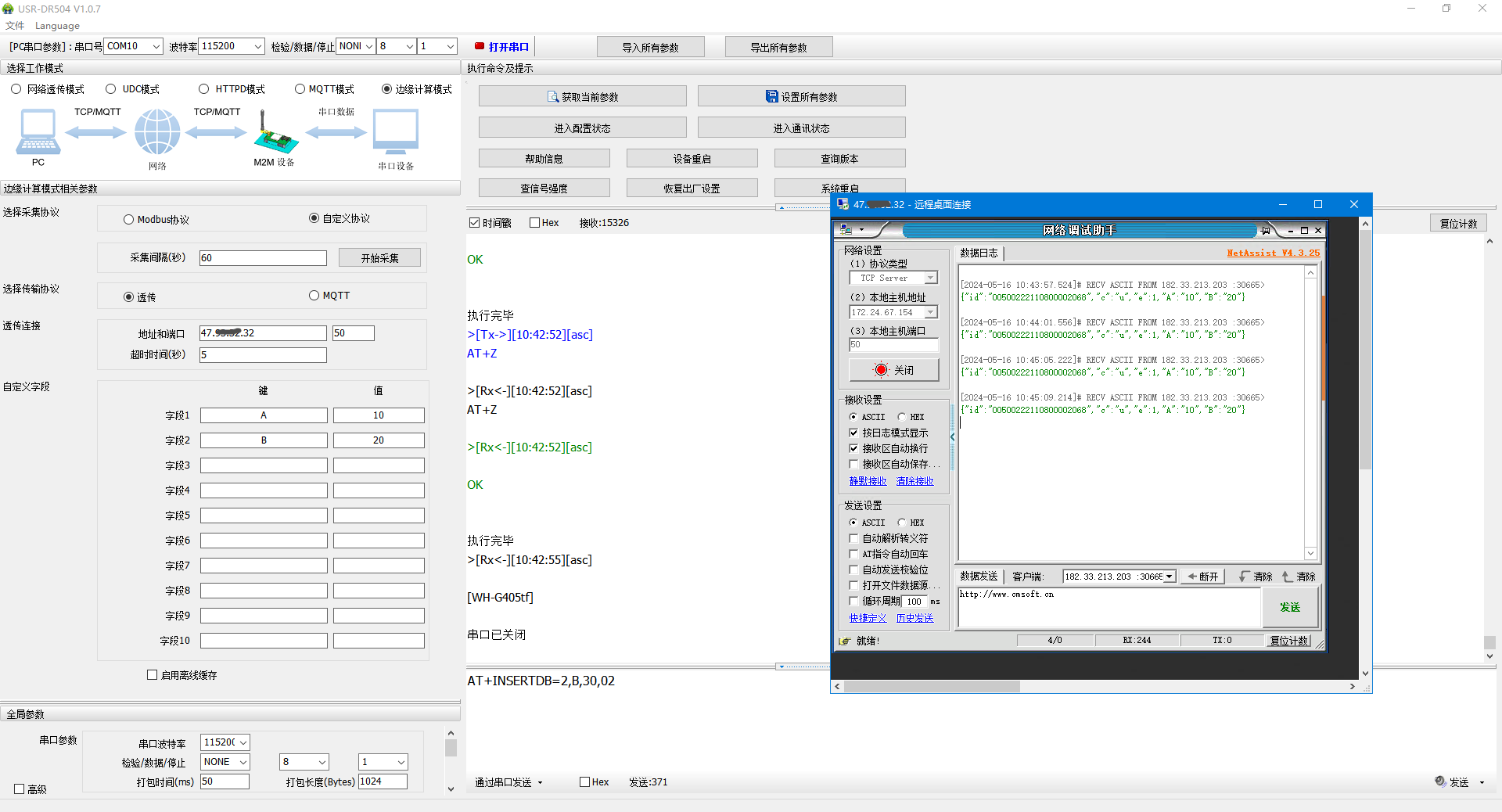

2、數據采集

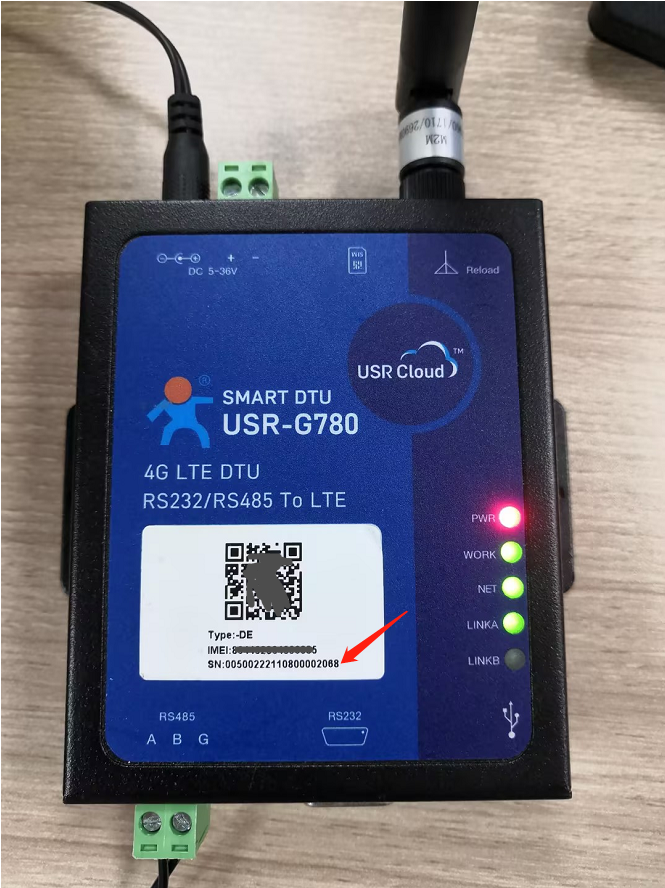

3、數據中的ID是USR-G780 V2產品標簽上的SN信息

編寫人：金志方 編寫日期：2024-05-15

審核人：金志方 審核日期：2024-05-15

訂正版本：V1.0 訂正內容：初稿
