USR-G780 V2邊緣計算串口數據Modbus RTU透傳上報示例
備注：USR-G780 V2連接遠程服務器測試邊緣計算功能，需要USR-G780 V2聯網，需要插可以正常聯網的物聯卡或者手機卡。實際測試連接實際使用的遠程服務器。
一、資料下載
USR-G780 V2測試邊緣計算功能，需要下載USR-DR504的邊緣計算資料包。
USR-DR504/514 邊緣計算+MQTT使用資料包：http://imbacareer.com.cn/Download/990.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html
二、硬件連接
1、所需物品
USR-G780 V2 產品 1臺
12V電源適配器 1個
USB-RS232或USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-G780 V2 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V電源適配器上電。
3、查看端口號

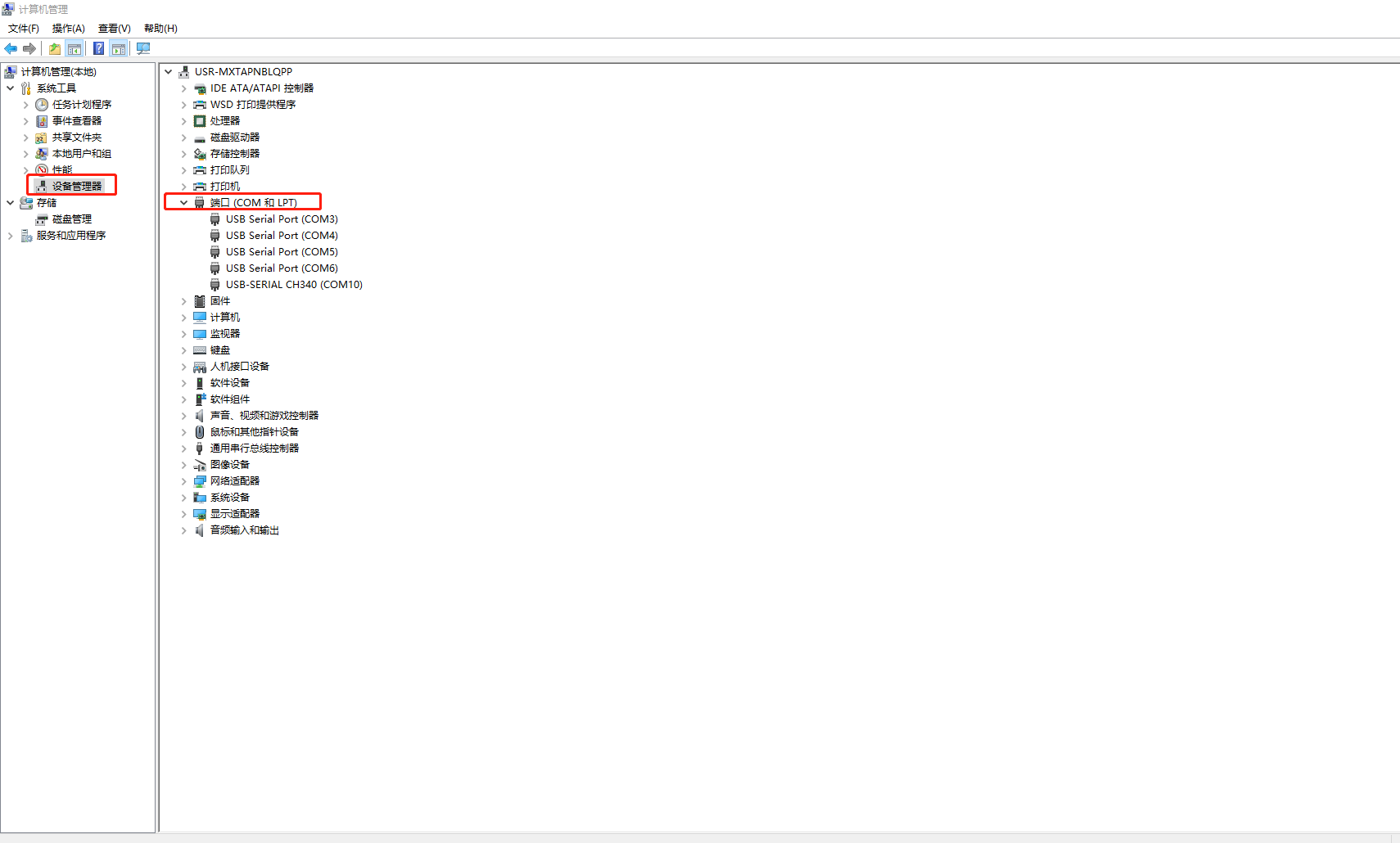

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780 V2的USB-RS485串口線COM口號，COM10。
三、USR-G780 V2參數設置

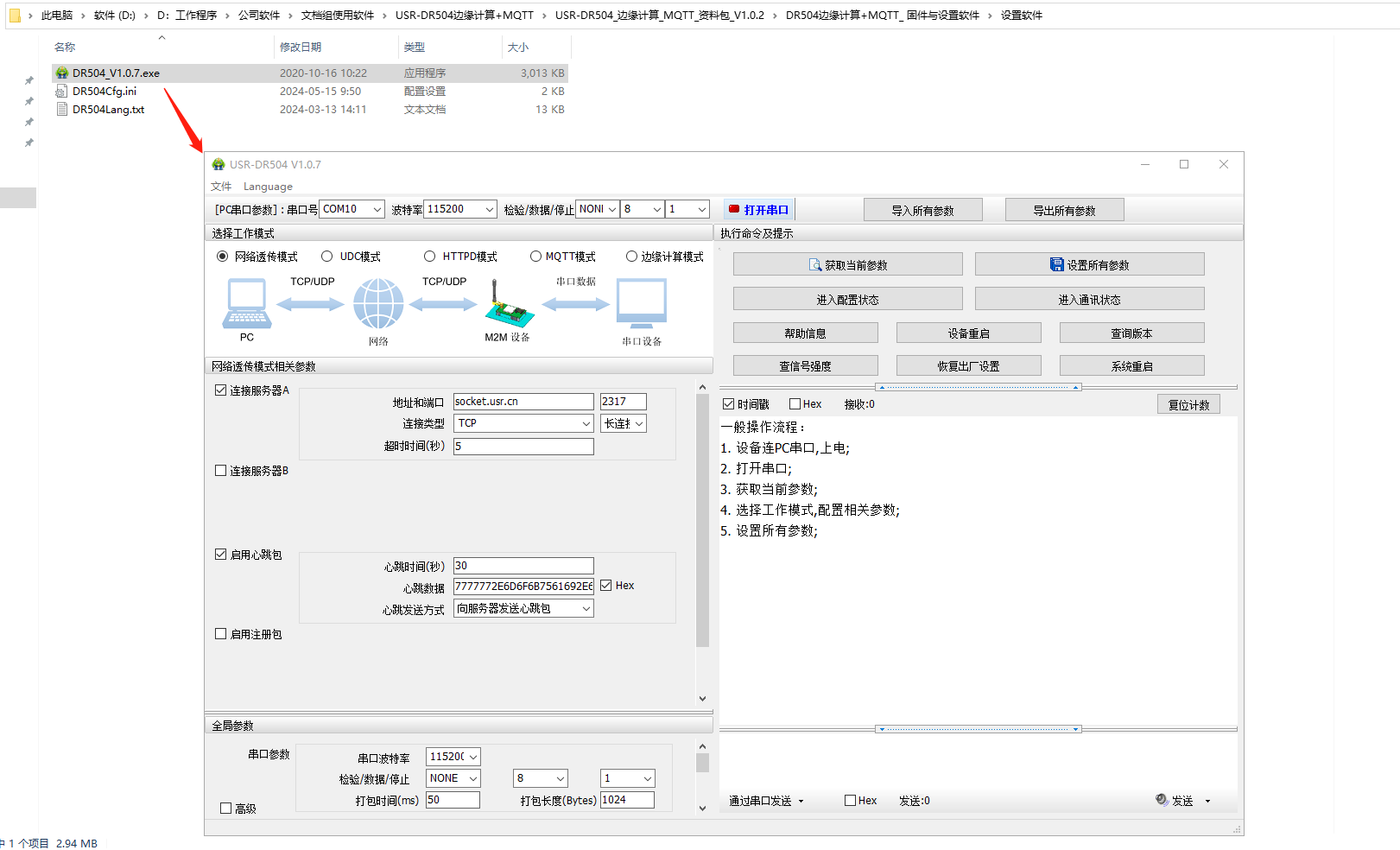

1、打開DR504邊緣計算設置軟件

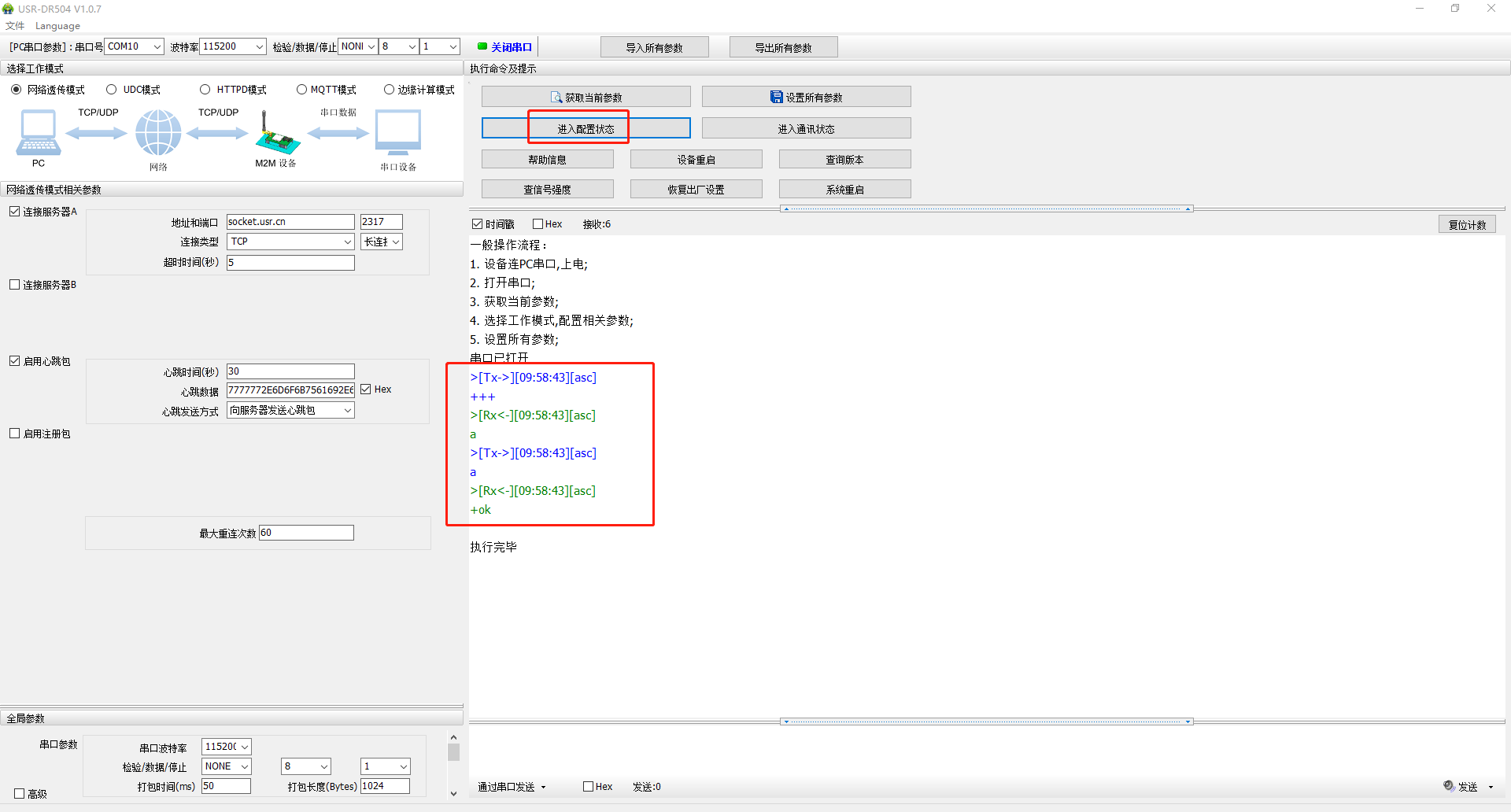

2、打開串口，點擊進入配置狀態

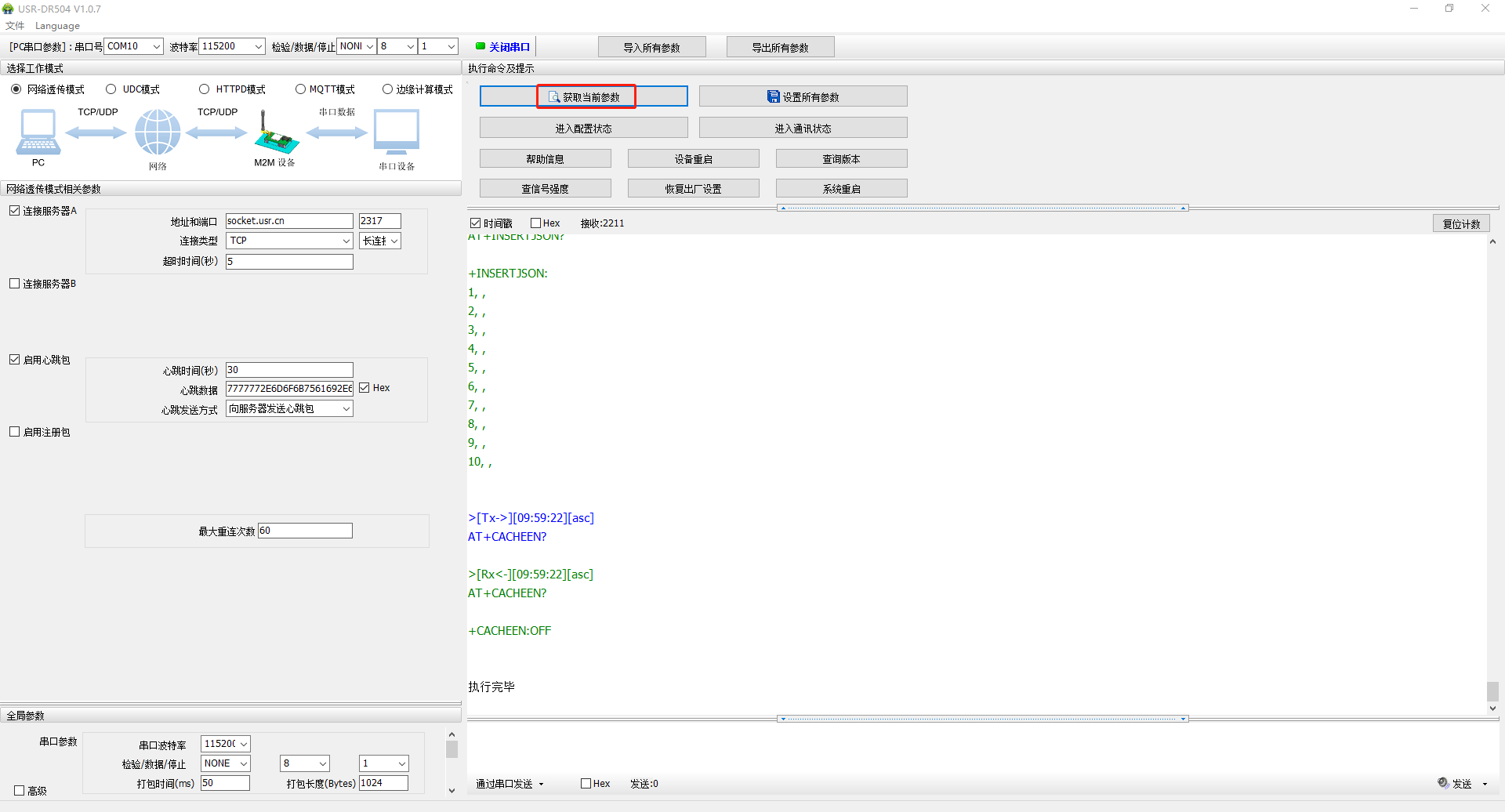

3、點擊獲取當前參數

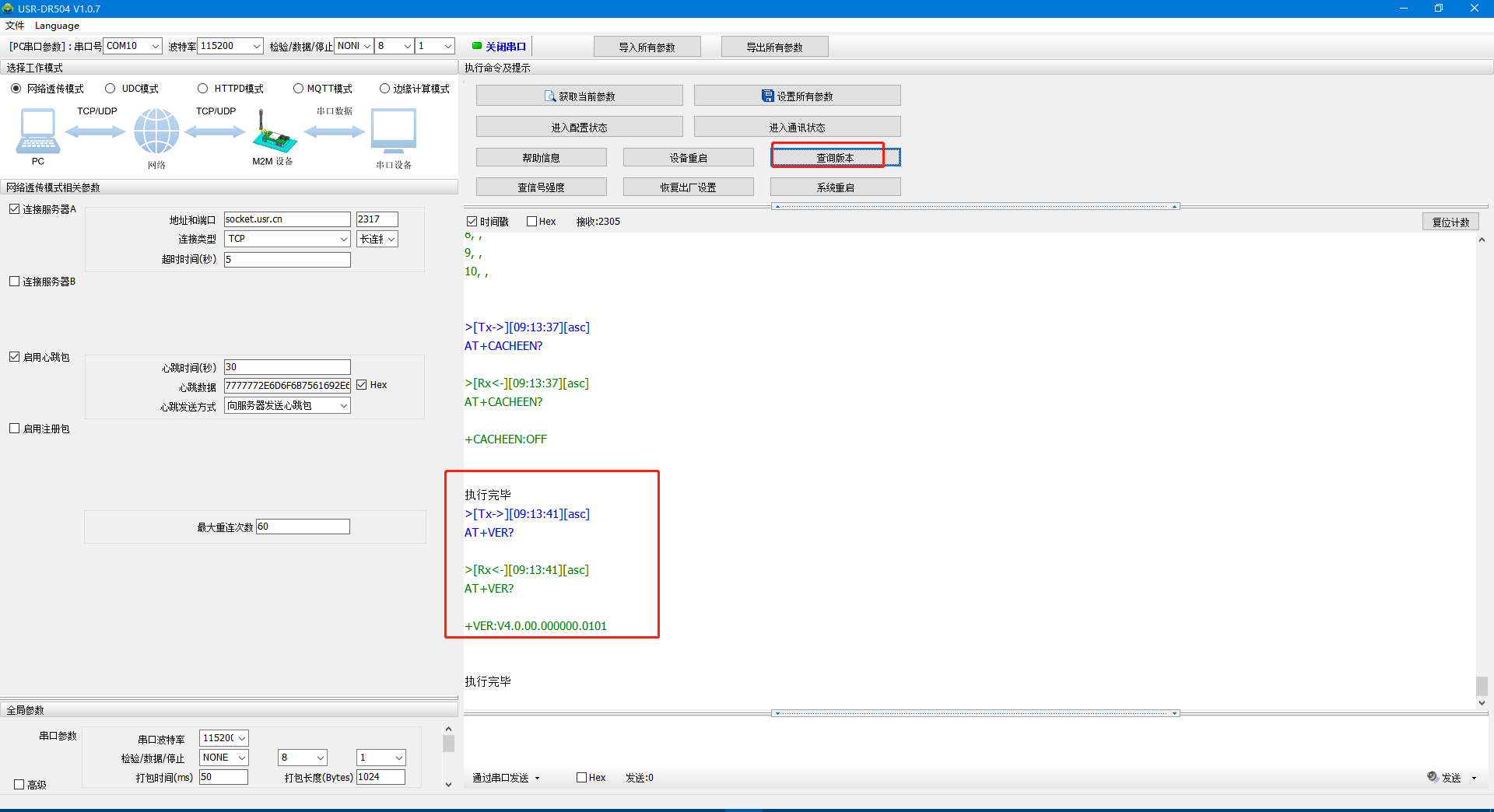

4、查詢固件版本號
固件VER:V4.0.00.000000.0101才支持邊緣計算功能。

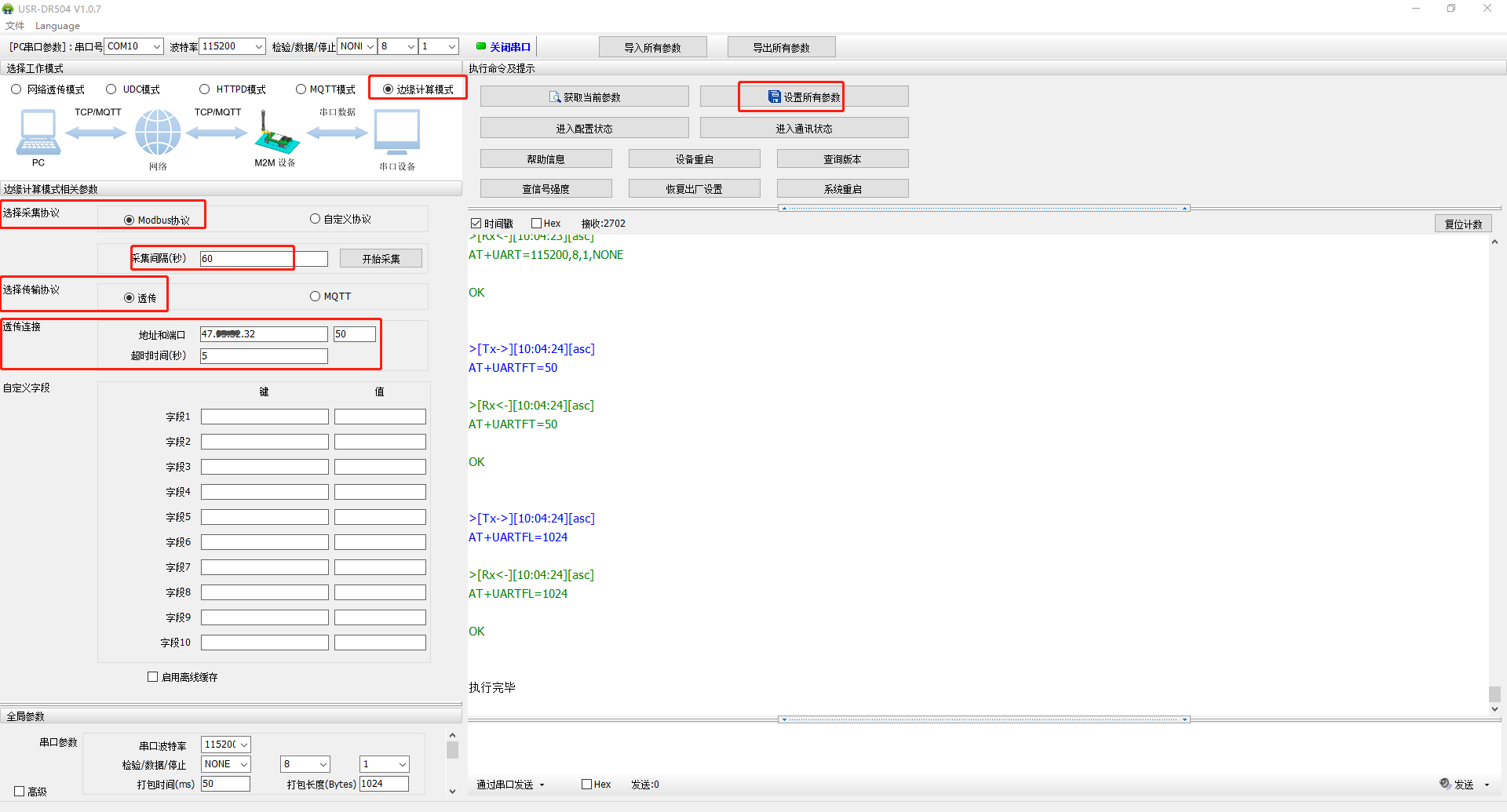

5、設置邊緣計算參數
（1）工作模式勾選邊緣計算模式
采集協議勾選Modbus協議
采集間隔默認60秒
傳輸協議勾選透傳
地址填要連接的遠程服務器IP
端口填要連接的遠程服務器端口
點擊設置所有參數
（2）設備重啟
由于第一次使用沒有采集規則，串口會打印 Please add data to the database!提示添加數據。
6、向采集數據庫中添加需要采集的數據點

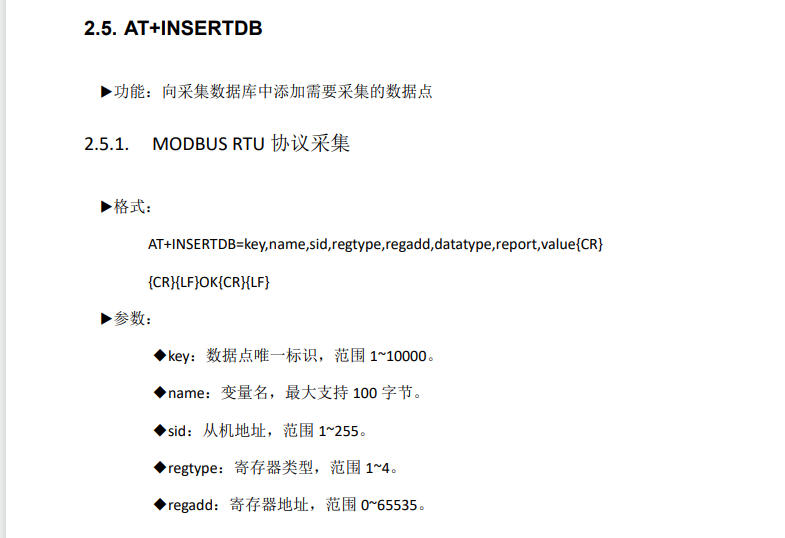

（1）參考資料包里面的USR-DR504 邊緣計算模式使用說明V1.0.1.pdf
第8頁，找到AT+INSERTDB，功能是向采集數據庫中添加需要采集的數據點。
AT+INSERTDB=key,name,sid,regtype,regadd,datatype,report,value
參數：
key：數據點唯一標識，范圍 1~10000。
name：變量名，最大支持 100 字節。
sid：從機地址，范圍 1~255。

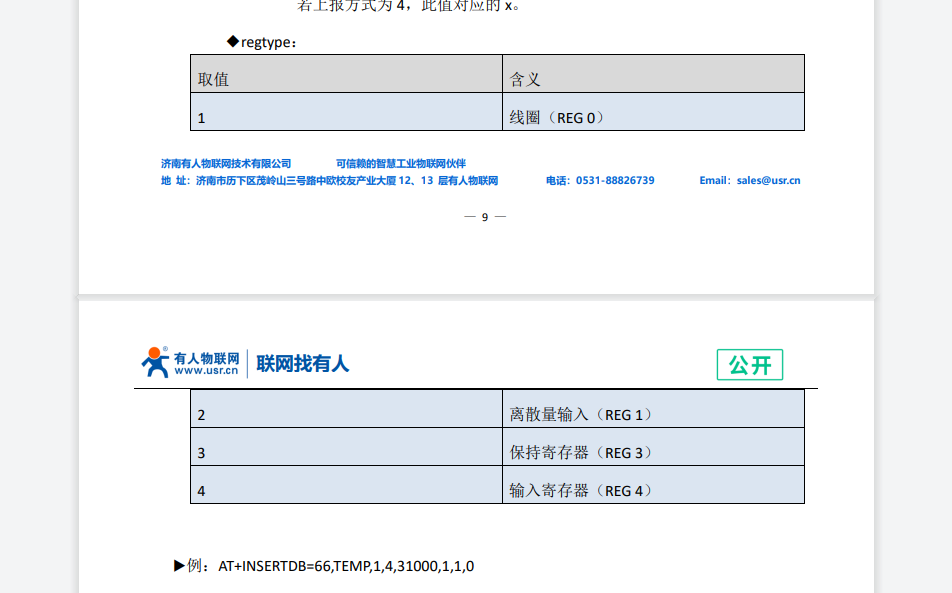

regtype：寄存器類型，范圍 1~4。
1 線圈（REG 0）
2 離散量輸入（REG 1）
3 保持寄存器（REG 3）
4 輸入寄存器（REG 4）
regadd：寄存器地址，范圍 0~65535。

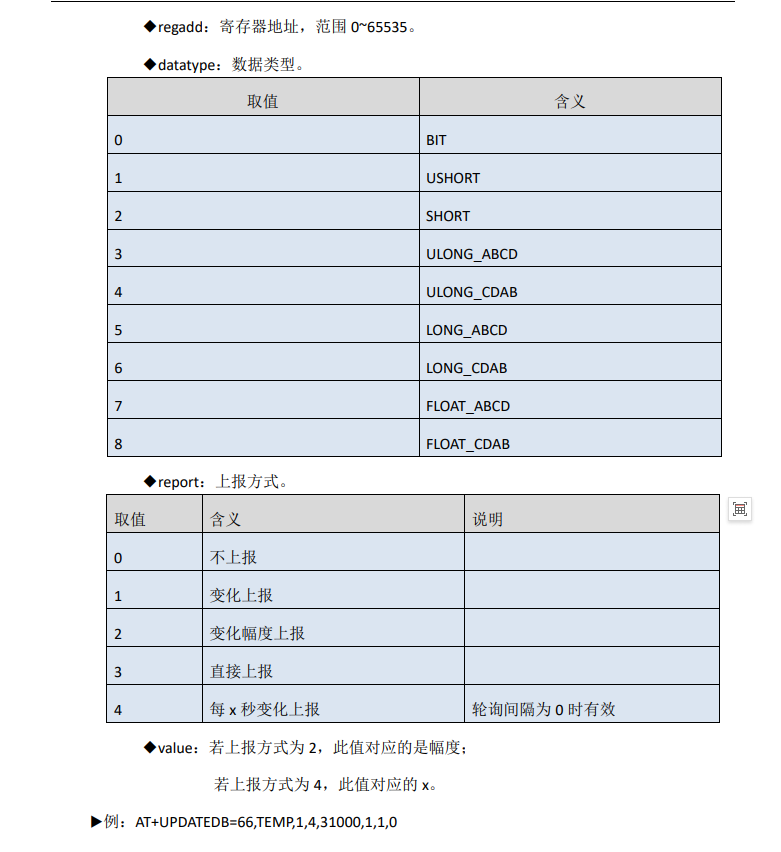

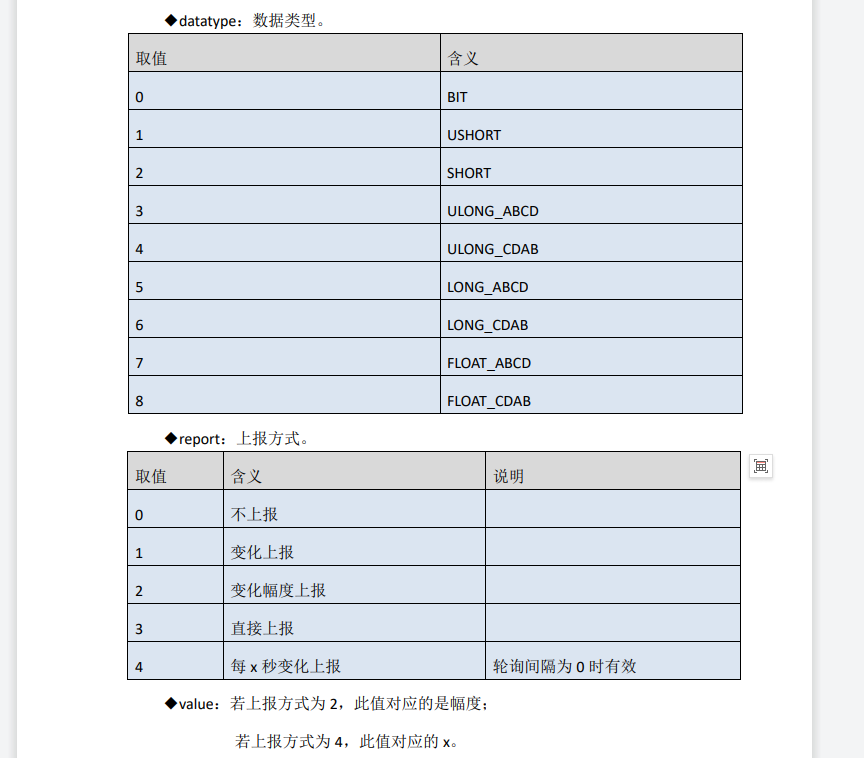

datatype：數據類型。
0 BIT 、1 USHORT 、2 SHORT 、3 ULONG_ABCD 、4 ULONG_CDAB 、4 ULONG_CDAB 、
6 LONG_CDAB 、7 FLOAT_ABCD 、8 FLOAT_CDAB
report：上報方式。
0 不上報 、1 變化上報 、2 變化幅度上報 、3 直接上報 、4 每x秒變化上報 輪詢間隔為0時有效。
value：若上報方式為 2，此值對應的是幅度；若上報方式為 4，此值對應的 x。
備注：AT+INSERTDB添加需要采集的數據點，AT指令只能設置，不能查詢。
如果修改，需要用AT+UPDATEDB 功能：更新采集數據庫中的數據點。

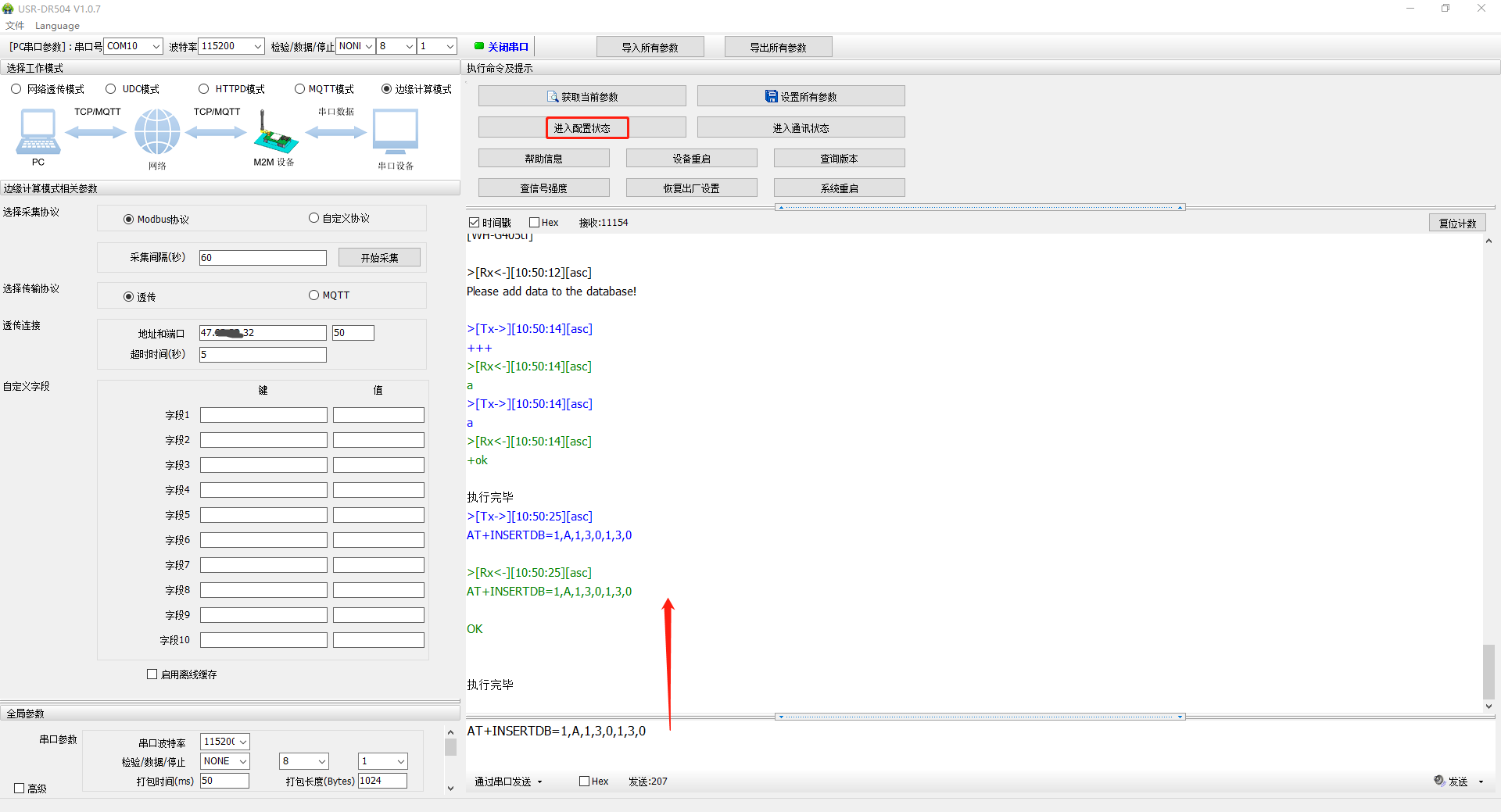

（2）USR-G780 V2 設置軟件打開，點擊進入配置狀態，發送AT+INSERTDB=1,A,1,3,0,1,3,0，AT指令后面帶回車換行發送
這條AT指令的內容解析說明：
AT+INSERTDB=1,A,1,3,0,1,3,0
參數：
key：數據點唯一標識，1
name：變量名，A
sid：從機地址，1
regtype：寄存器類型，3 保持寄存器（REG 3）
regadd：寄存器地址，0（寄存器地址0）
datatype：數據類型。 1 USHORT
report：上報方式。3 直接上報
value：0
（3）發送AT+INSERTDB=2,B,1,3,1,1,3,0，AT指令后面帶回車換行發送
這條AT指令的內容解析說明：
AT+INSERTDB=2,B,1,3,1,1,3,0
參數：
key：數據點唯一標識，2
name：變量名，B
sid：從機地址，1
regtype：寄存器類型，3 保持寄存器（REG 3）
regadd：寄存器地址，1 USHORT
datatype：數據類型。 1（寄存器地址1）
report：上報方式。3 直接上報
value：0

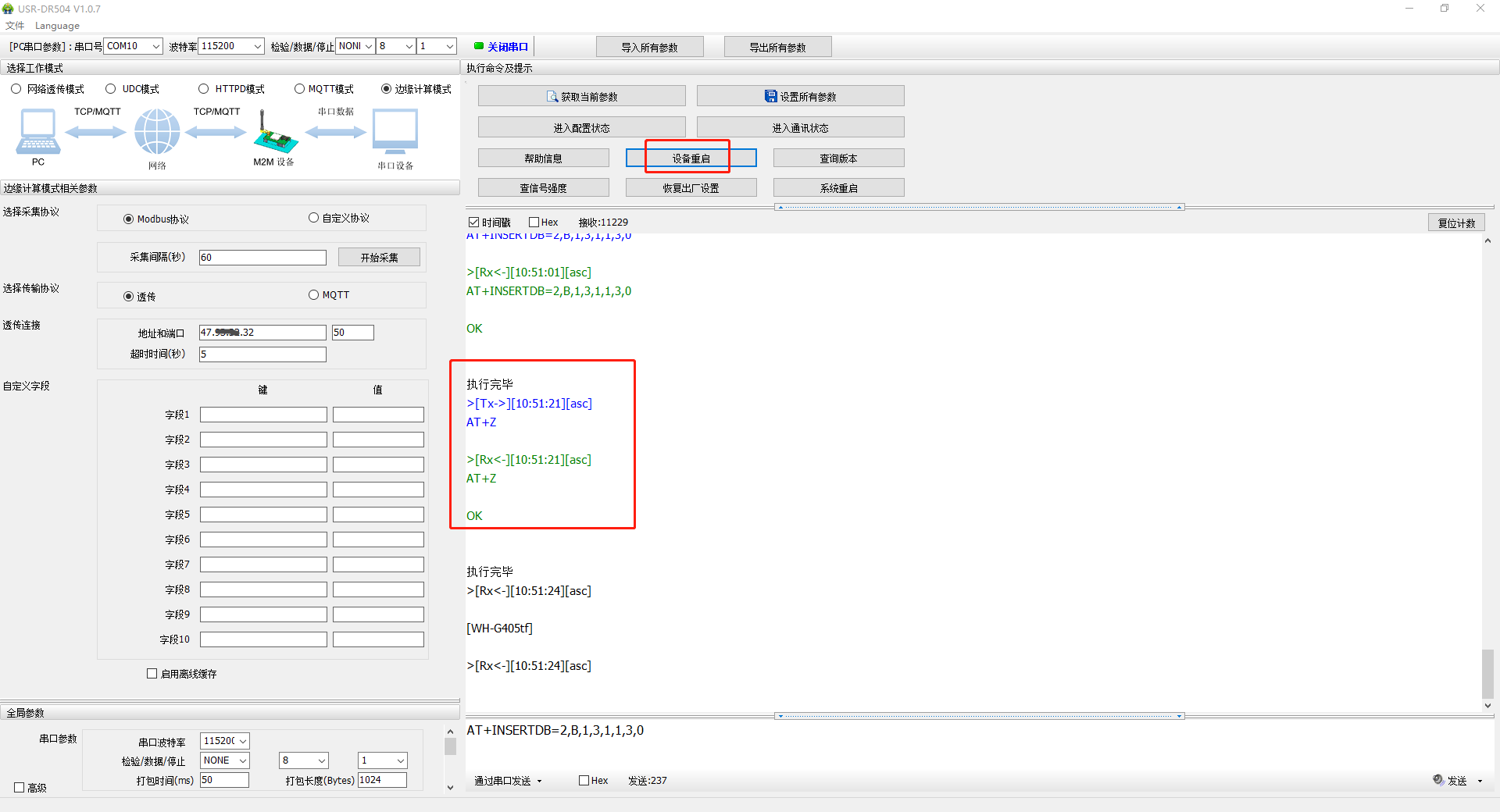

7、設備重啟
點擊設備重啟，參數保存生效。
五、數據采集

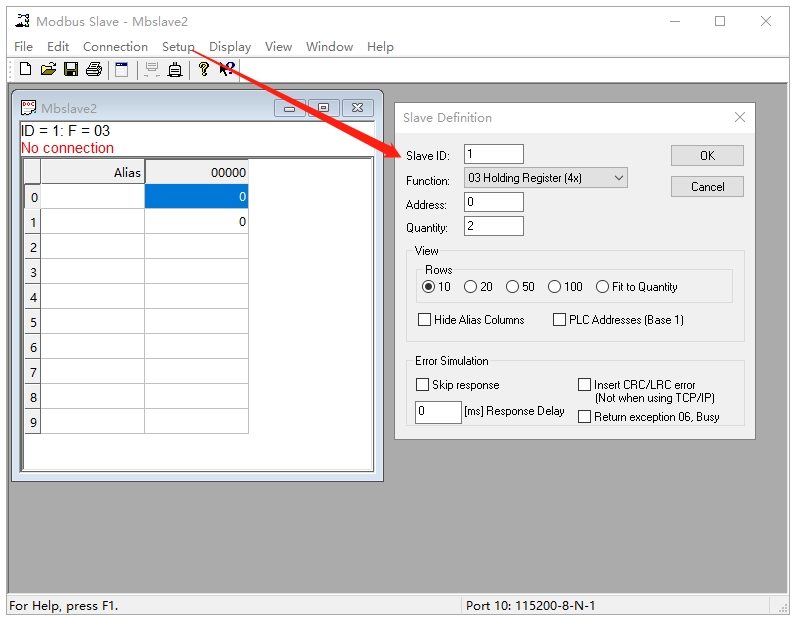

1、MODBUS SLAVE軟件設置
（1）在電腦上安裝Modbus Slave軟件，點擊Setup
Slave ID：1（從機地址測試用1）
Function: 03（讀寄存器功能碼）
Address：0（寄存器起始地址用0）
Quantity：2（從起始地址開始寄存器地址數量）

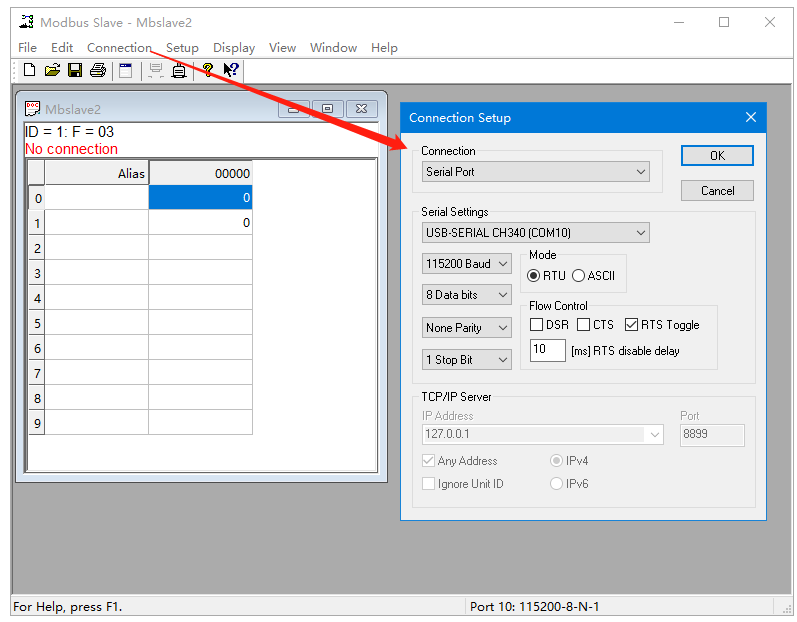

（2）Modbus Slave軟件，點擊Connection，選擇Serial Port，選擇對應的COM口COM10，對應USR-G780 V2的串口參數，最后點擊OK。
2、遠程服務器打開網絡助手

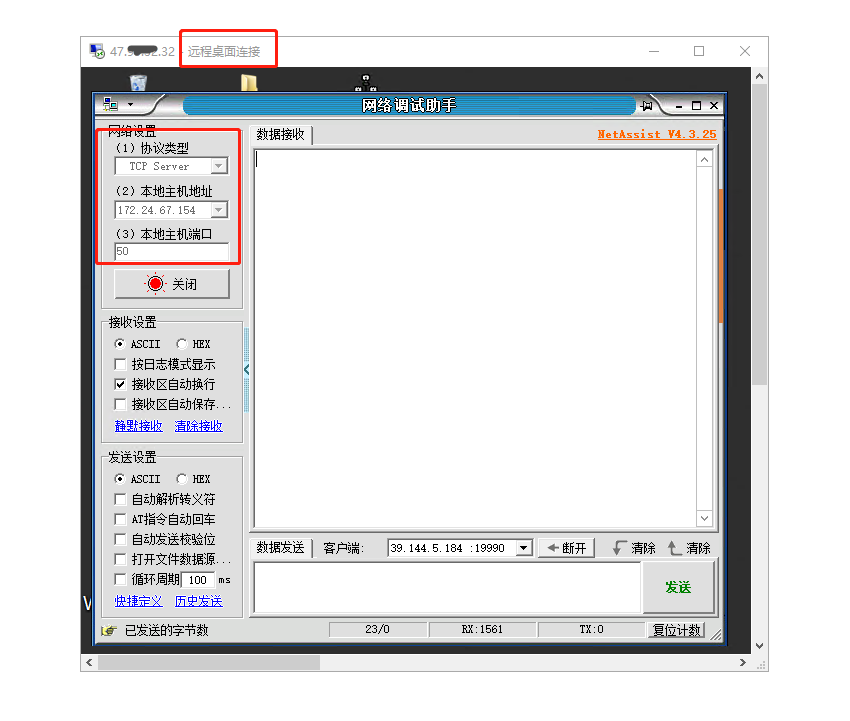

遠程服務器桌面打開一個網絡助手，協議類型做TCP server，端口填50，點擊連接。
3、數據采集
（1）因為設置report：上報方式。3 直接上報

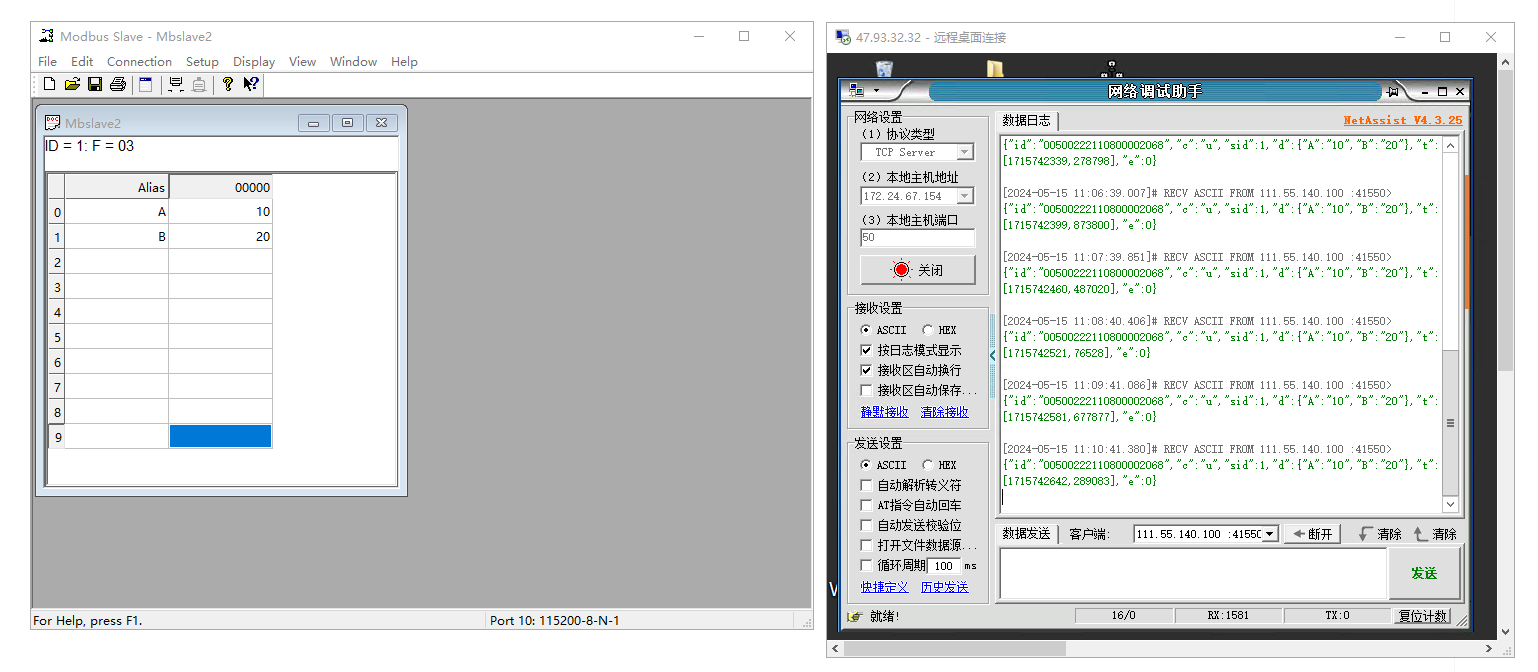

所以在網絡助手按照60S的采集間隔，接收上報的數據。

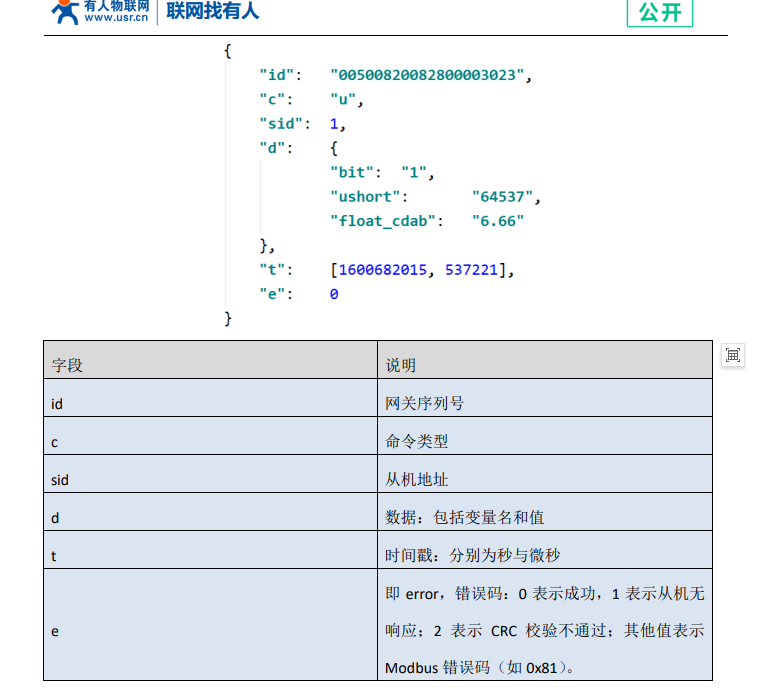

數據格式解析,參考資料包里面的USR-DR504 邊緣計算模式使用說明V1.0.1.pdf
第17頁 格式

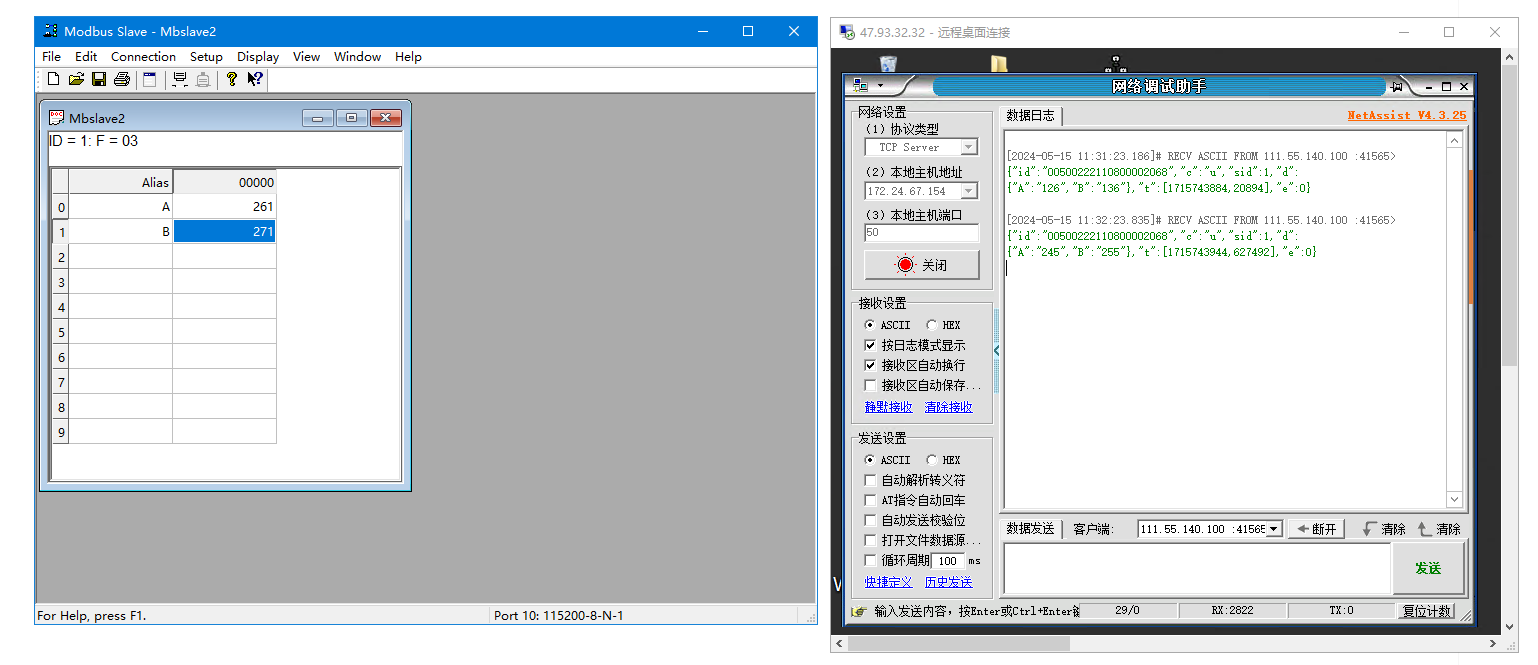

（2）網絡助手開啟按日志模式顯示，可以看到時間戳，上報時間就是60S的采集間隔時間
（3）數據中的ID是USR-G780 V2產品標簽上的SN信息。
五、更新采集數據庫中的數據點

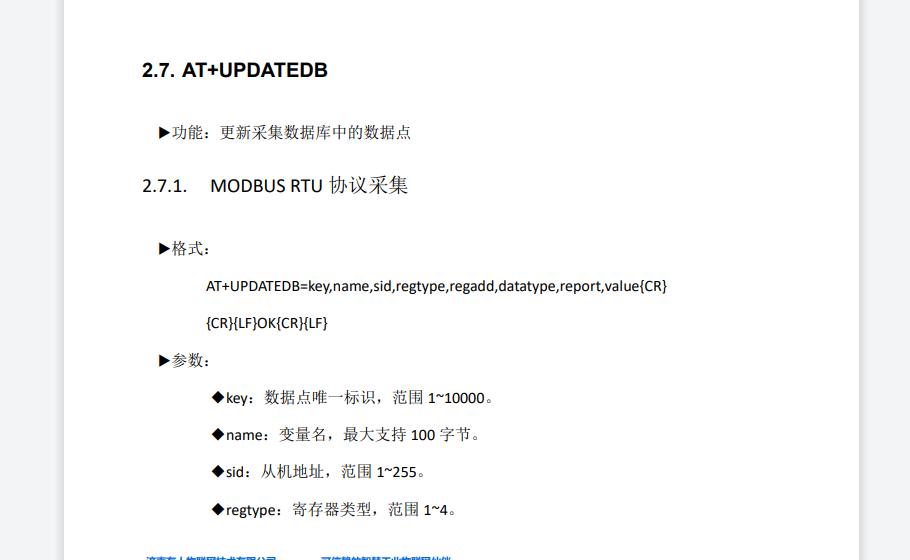

1、使用AT+UPDATEDB 更新采集數據庫中的數據點

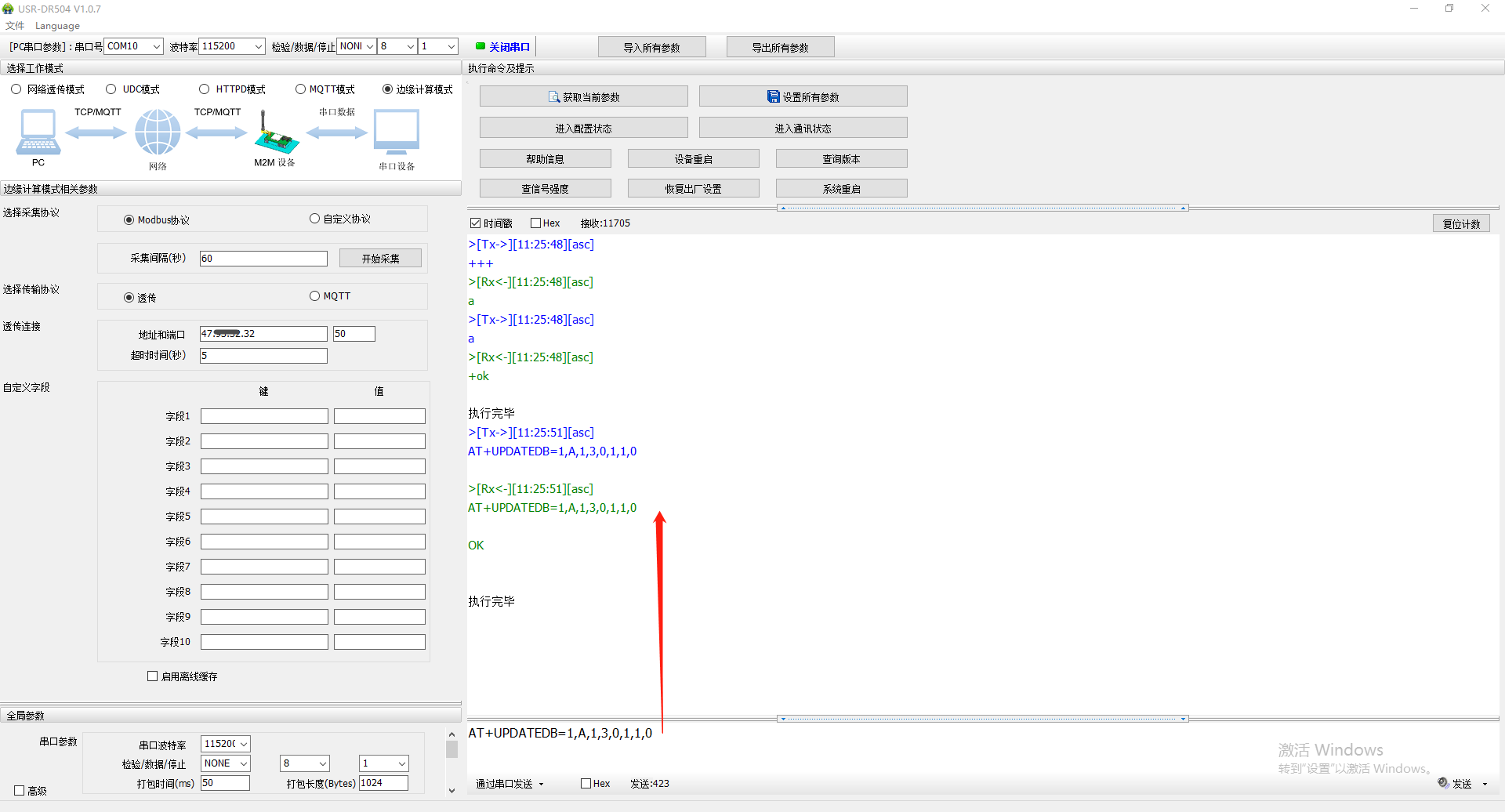

2、USR-G780 V2設置軟件進配置，發送AT+UPDATEDB=1,A,1,3,0,1,1,0
將report上報方式，3直接上報改為 1變化上報

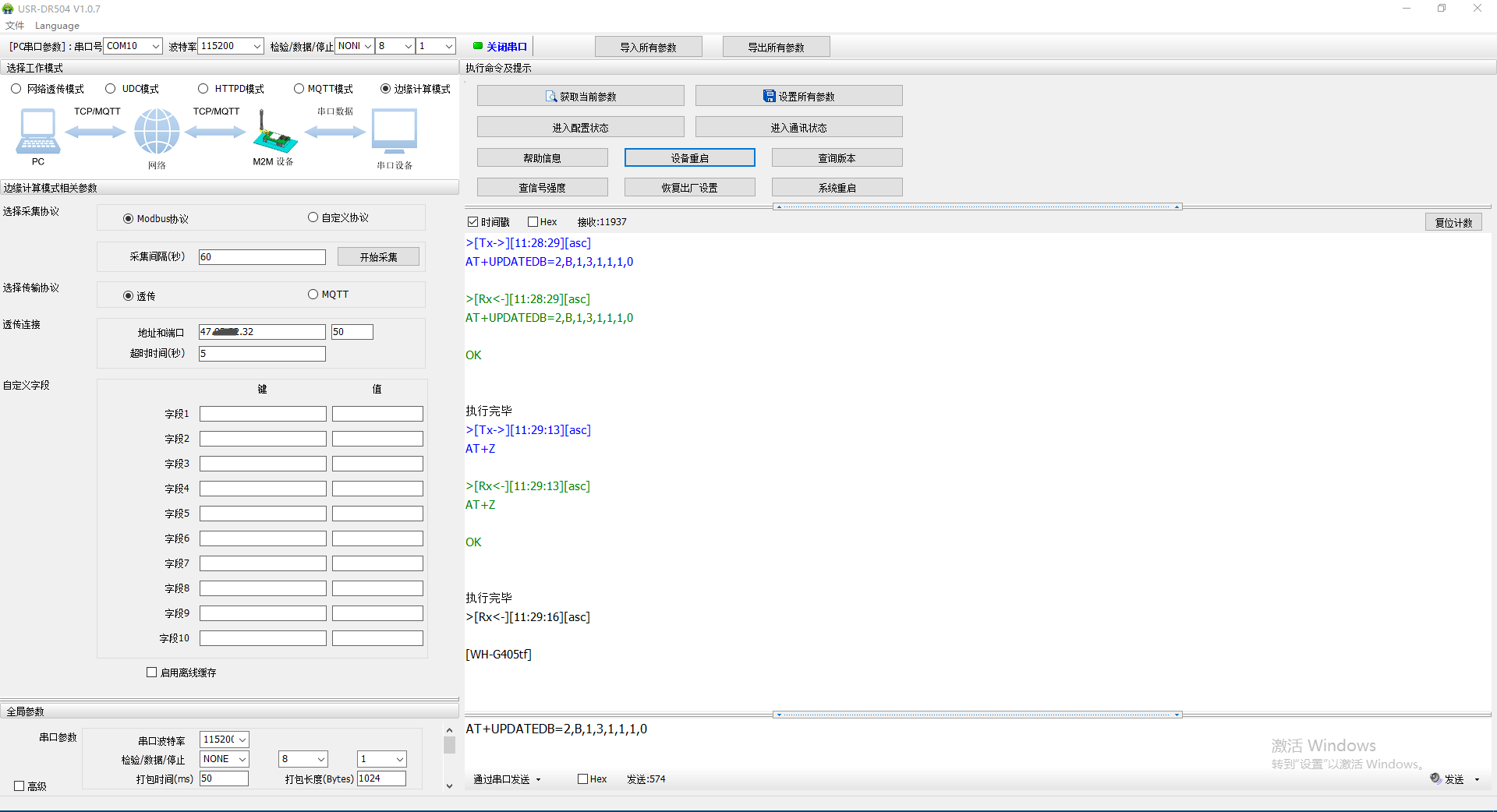

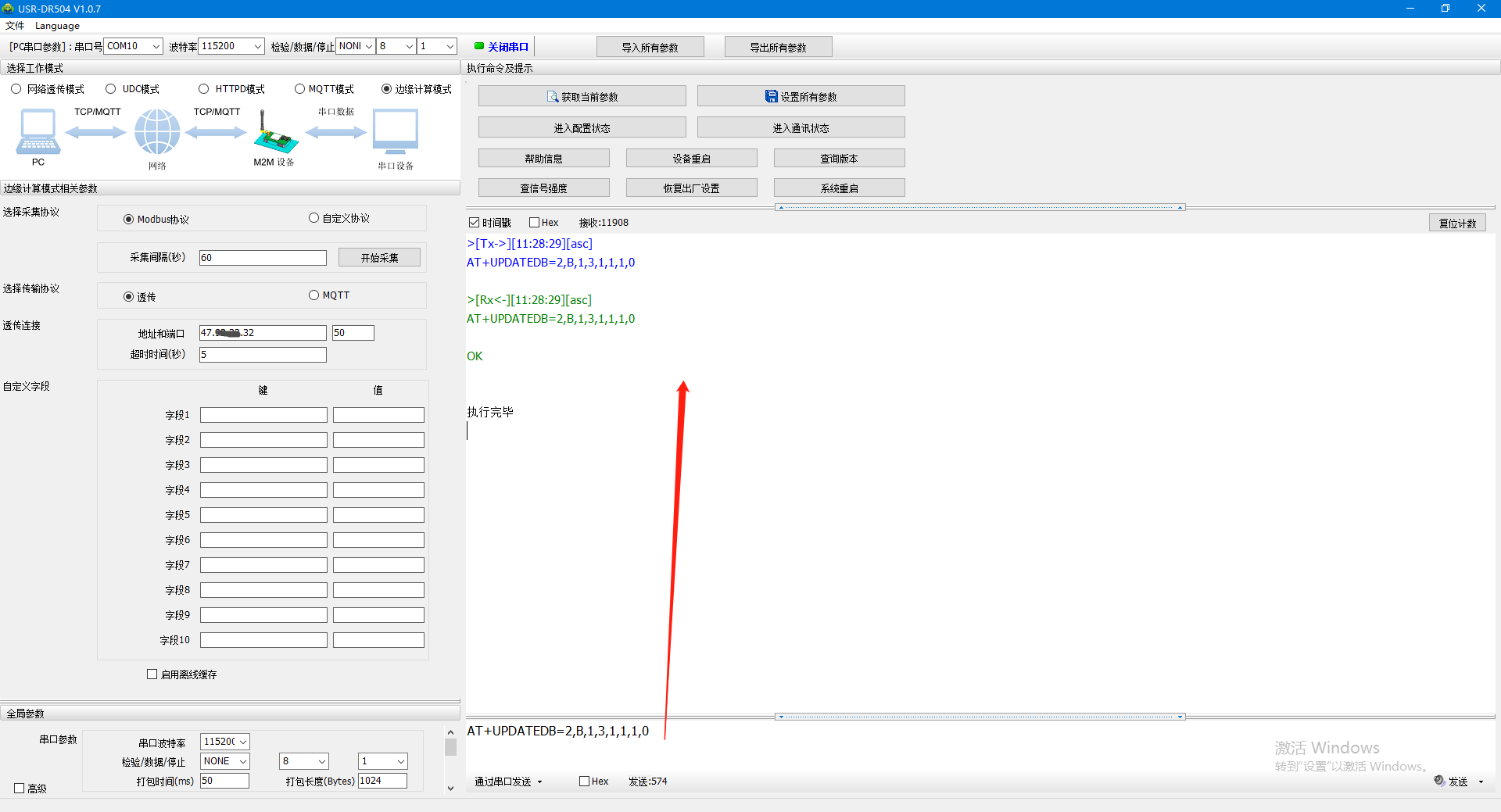

3、發送AT+UPDATEDB=2,B,1,3,1,1,1,0
將report上報方式，3直接上報改為 1變化上報
4、點擊設備重啟

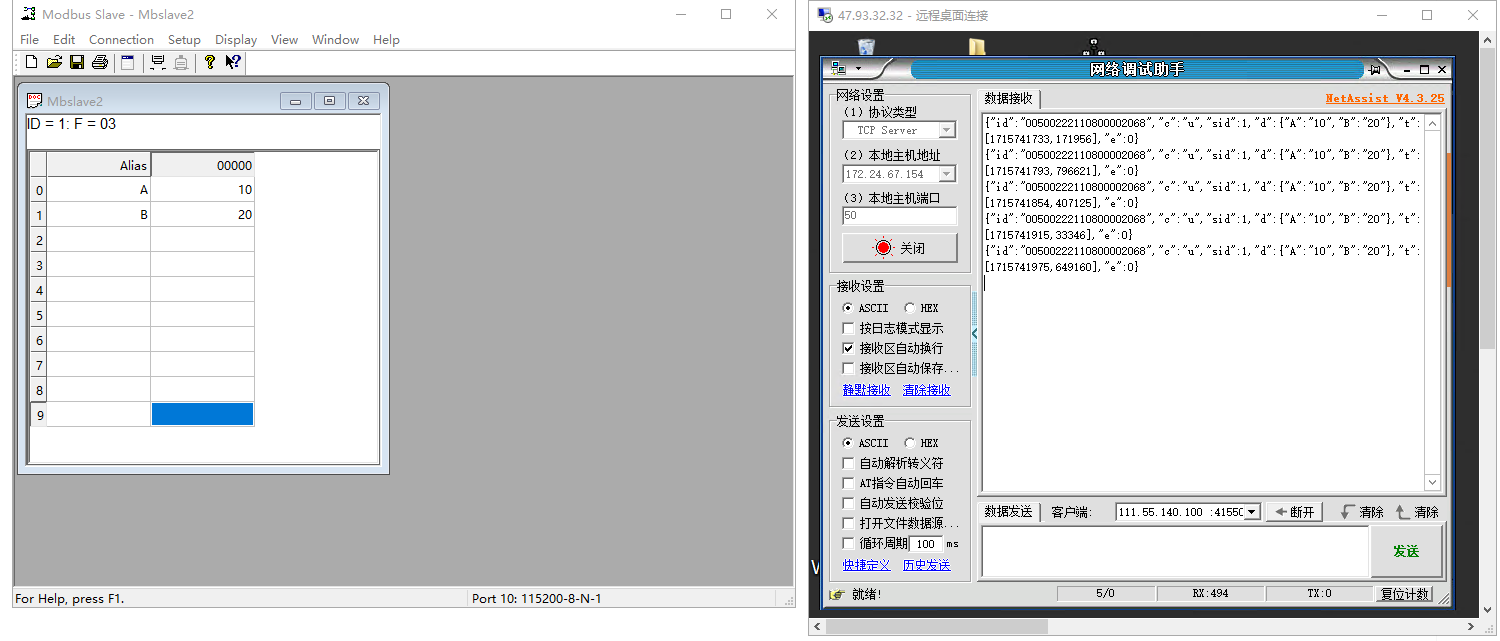

5、打開MODBUS SLAVE軟件，寄存器地址0和1，數據自增加變化的時候，網絡助手采集到數據，采集間隔60S。
編寫人：金志方 編寫日期：2024-05-15
審核人：金志方 審核日期：2024-05-15
訂正版本：V1.0 訂正內容：初稿
