一、資料下載

USR-G815 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1334.html

USR-G815 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1348.html

串口調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-G815 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-G815安裝sim卡，安裝天線，USR-G815 LAN口使用網線接電腦， USR-G815的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

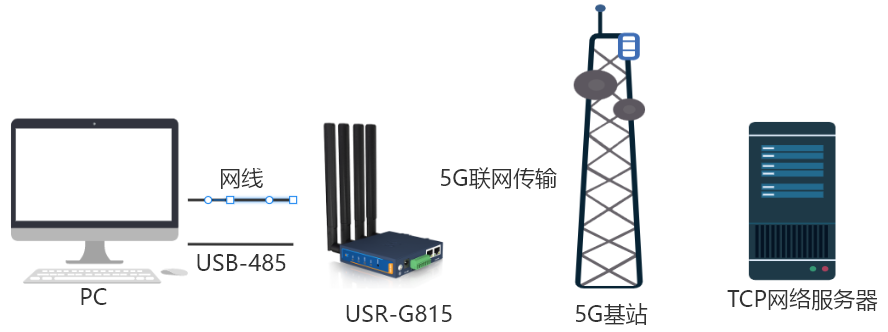

附圖：

三、產品參數設置

1、TCP服務器配置

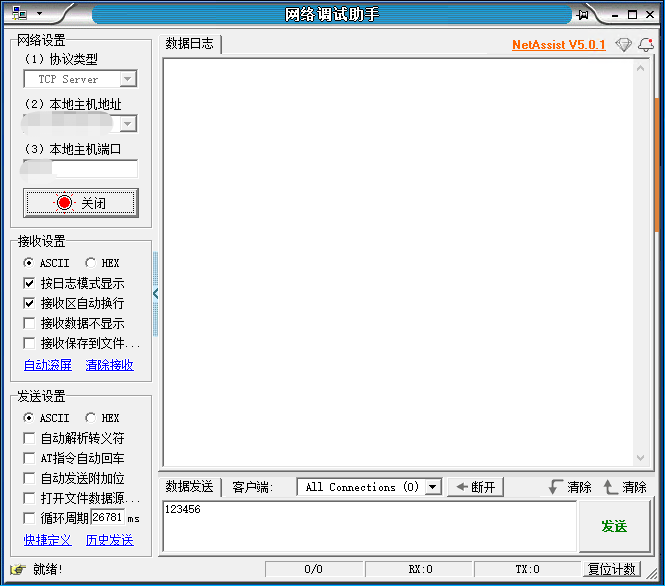

在公網服務器使用網絡調試助手開啟TCP server服務。

2、USR-G815參數設置

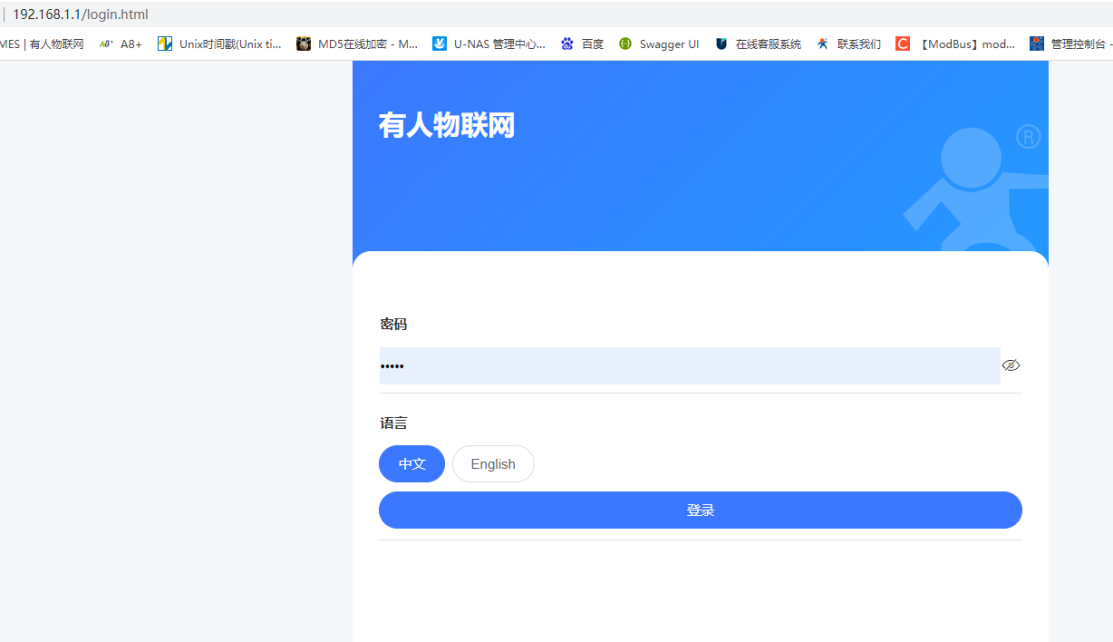

電腦打開瀏覽器，瀏覽器地址欄輸入USR-G815 LAN IP:192.168.1.1回車換行進入815管理界面，用戶名與密碼均為admin，點擊登入。

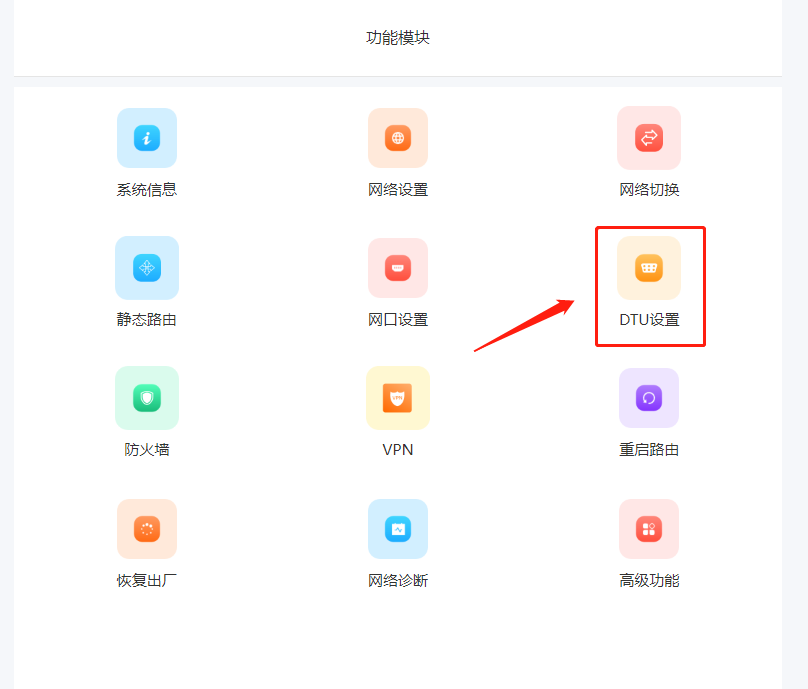

在功能模塊界面點擊“DTU設置”。

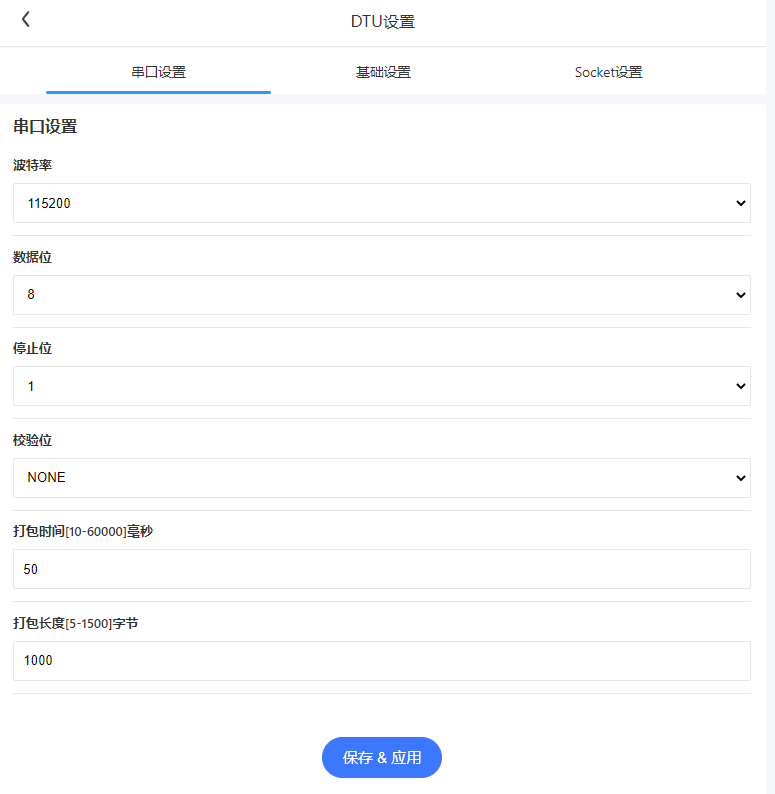

將USR-G815的串口參數修改為與實際要接的串口終端的串口參數一致，配置完點擊“保存&應用”。本案例以波特率115200、數據位8、停止位1、校驗位NONE進行測試。

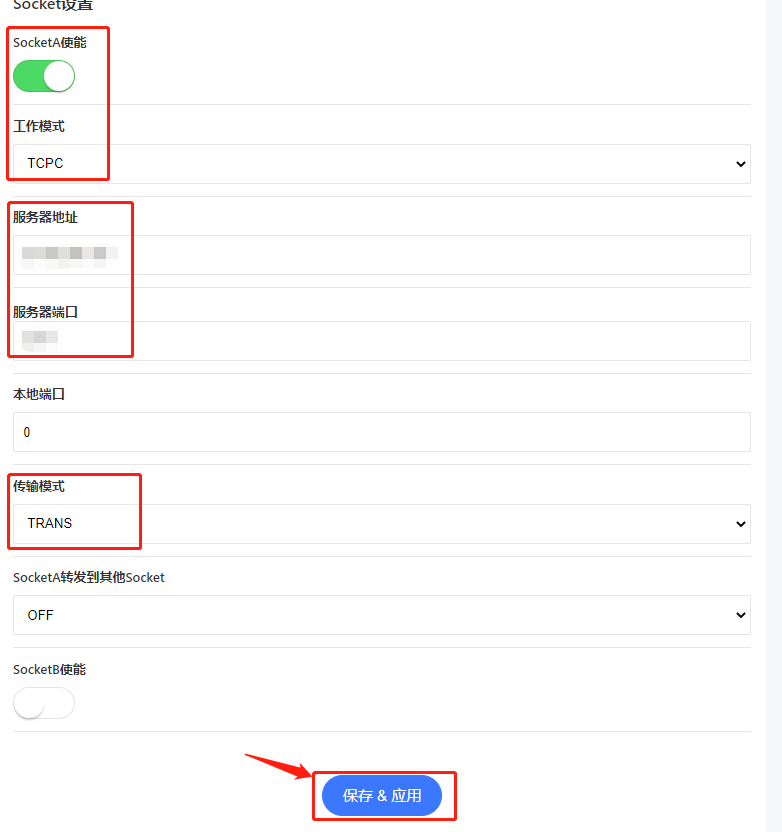

點擊“Socket設置”，開啟“SocketA使能”開關，工作模式配置為“TCPC”,服務器地址與服務器端口配置為用戶自己實際要連接的服務器ip與端口，傳輸模式配置為“TRANS”,點擊保存應用。

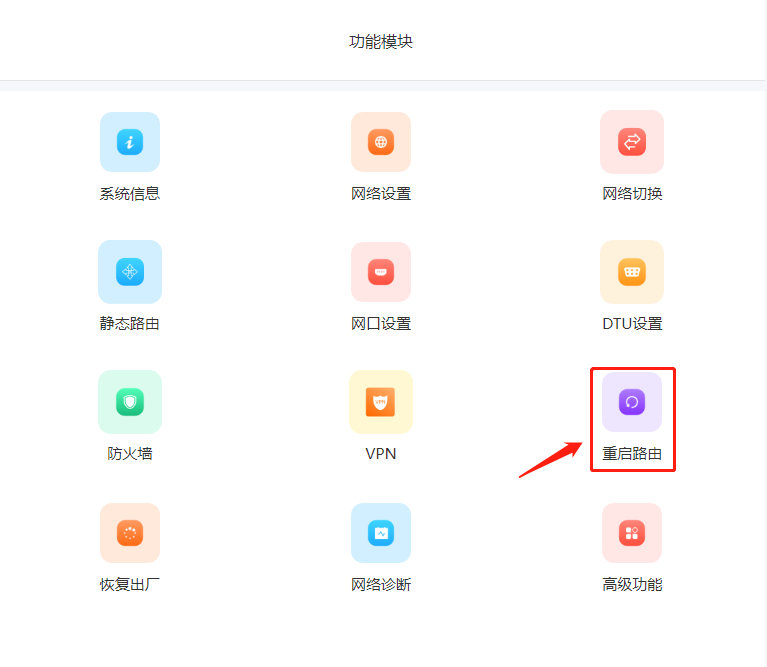

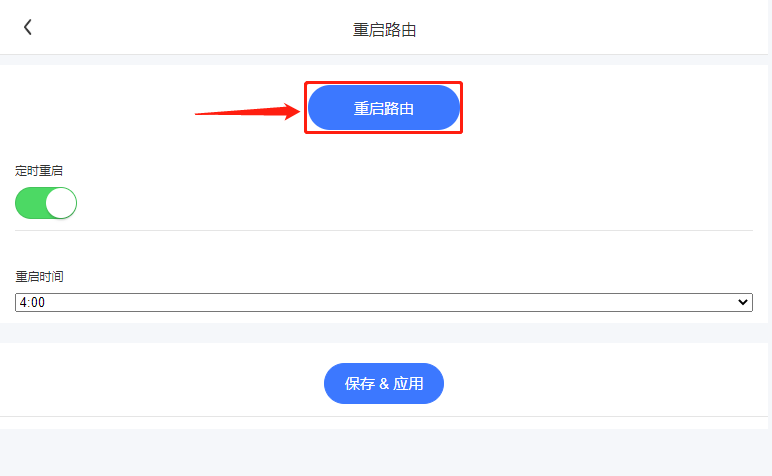

配置完成點擊“重啟設備”。

四、功能調試

1、功能調試

使用串口調試助手軟件打開com口，發送數據，服務器可以接收到，服務器下發數據可以在串口軟件輸出顯示。

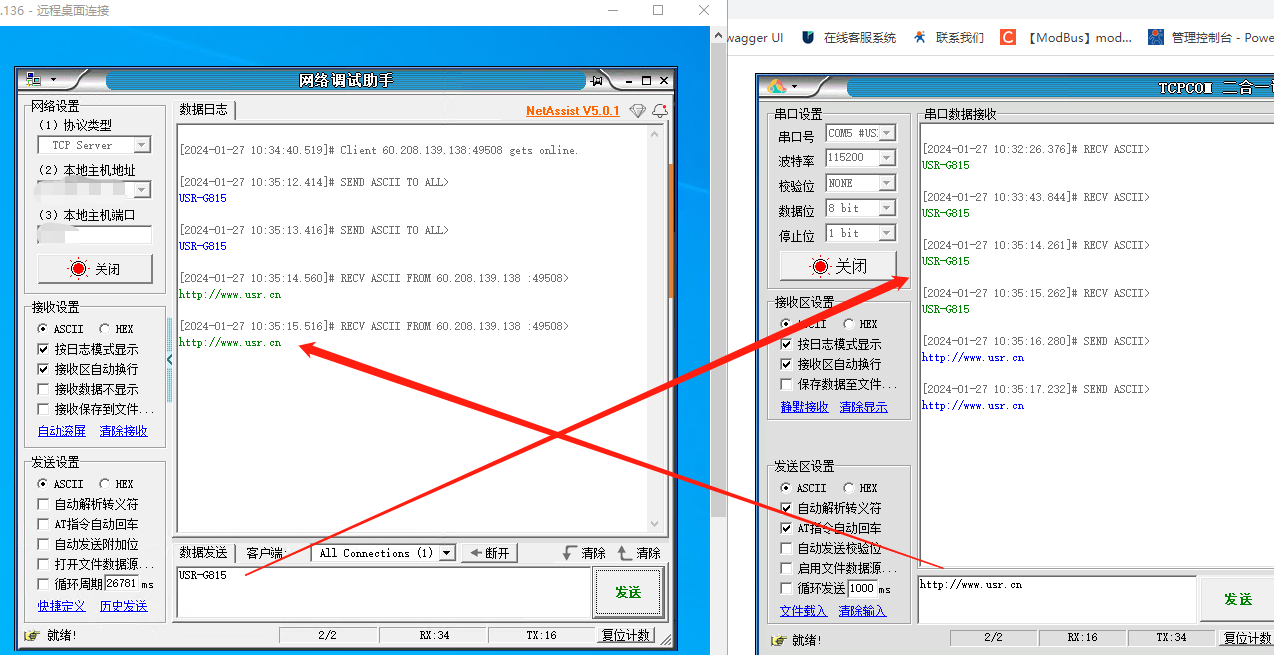

2、數據截圖

3、測試結論

G815連接公網服務器與串口數據雙向透傳測試成功

編寫人：孫緒輝 編寫日期：2024-01-27

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 正內容：初稿
