一、資料下載

設置軟件：http://imbacareer.com.cn/Download/537.html

說明書: http://imbacareer.com.cn/Download/440.html

規格書：http://imbacareer.com.cn/Download/441.html

串口轉網絡調試助手：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、  所需物品

USR-G781 產品 1臺

12V電源適配器 1個

USB-RS232或USB-RS485串口線 1條

筆記本電腦 1臺

2、  硬件連接

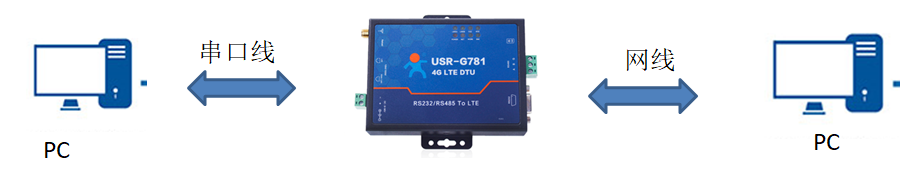

（1）G781的串口通過USB轉RS232/485接到PC上，LAN口通過網線連接到電腦的網口上，(或者是wan口連接路由器，電腦連接同一個路由器)用我司提供的適配器供電。

(2) 指示燈狀態：

Power亮起：說明供電正常

Work閃爍：說明固件啟動正常，基本可以斷定4G模塊沒有問題

linka亮起：說明成功連接A路服務器

三、產品參數設置

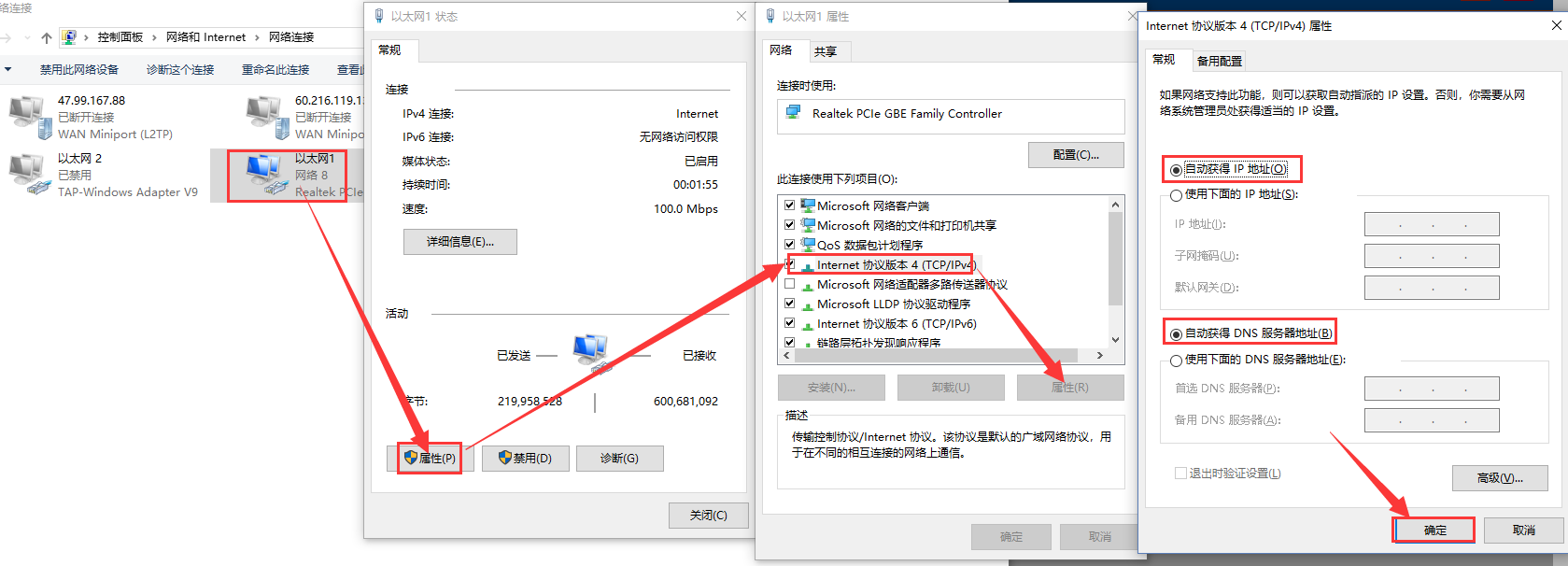

（1）打開網絡共享中心，雙擊對應的網絡適配器，點擊屬性，選擇IPv4，點擊屬性，修改電腦為自動獲取IP，然后點擊確定。（此處講得是同個局域網下進行通信，如果電腦本來就是自動獲取IP，這一步可以跳過）點擊詳細信息可以查看到電腦獲取的IP地址：

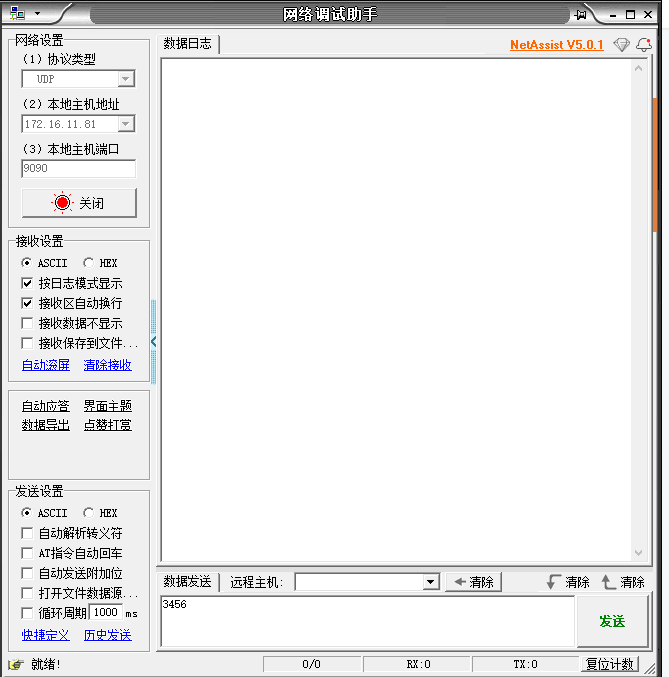

（2）同個局域網內UDP服務器為如圖

（3）打開設置軟件，出廠默認波特率：115200,n,8,1；

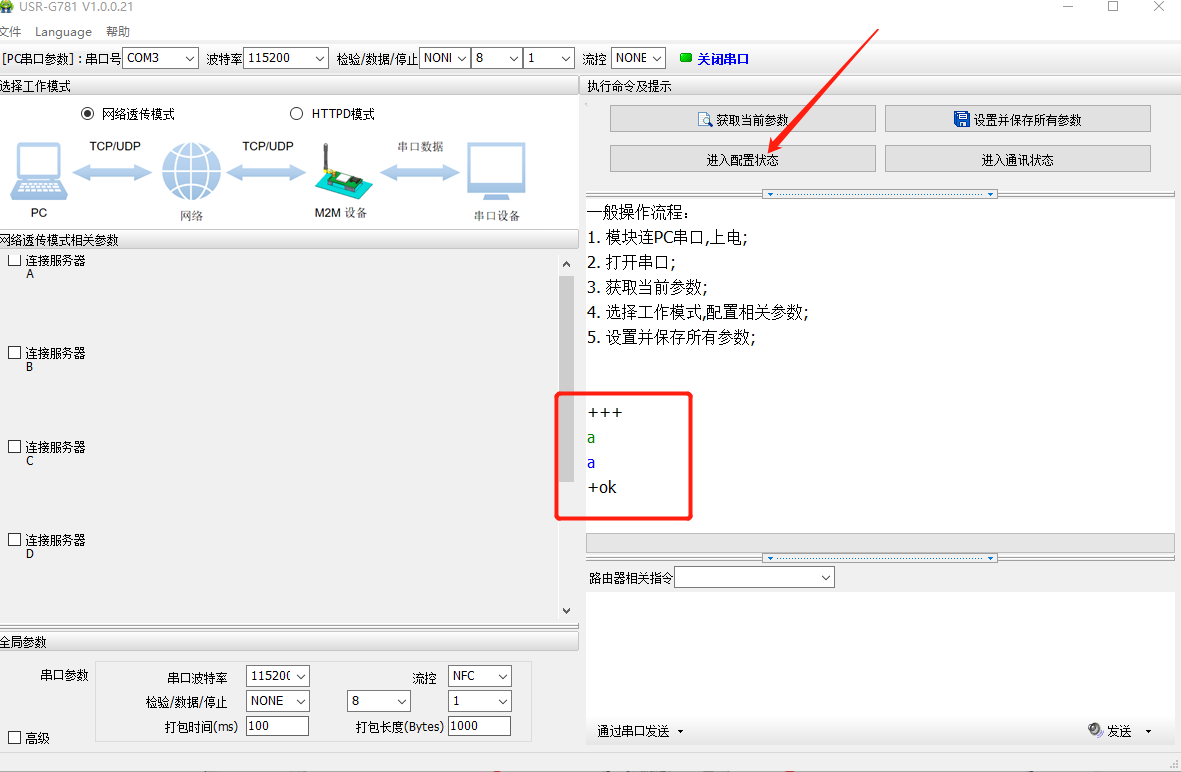

打開串口--->進入配置狀態--->成功的話，會返回OK

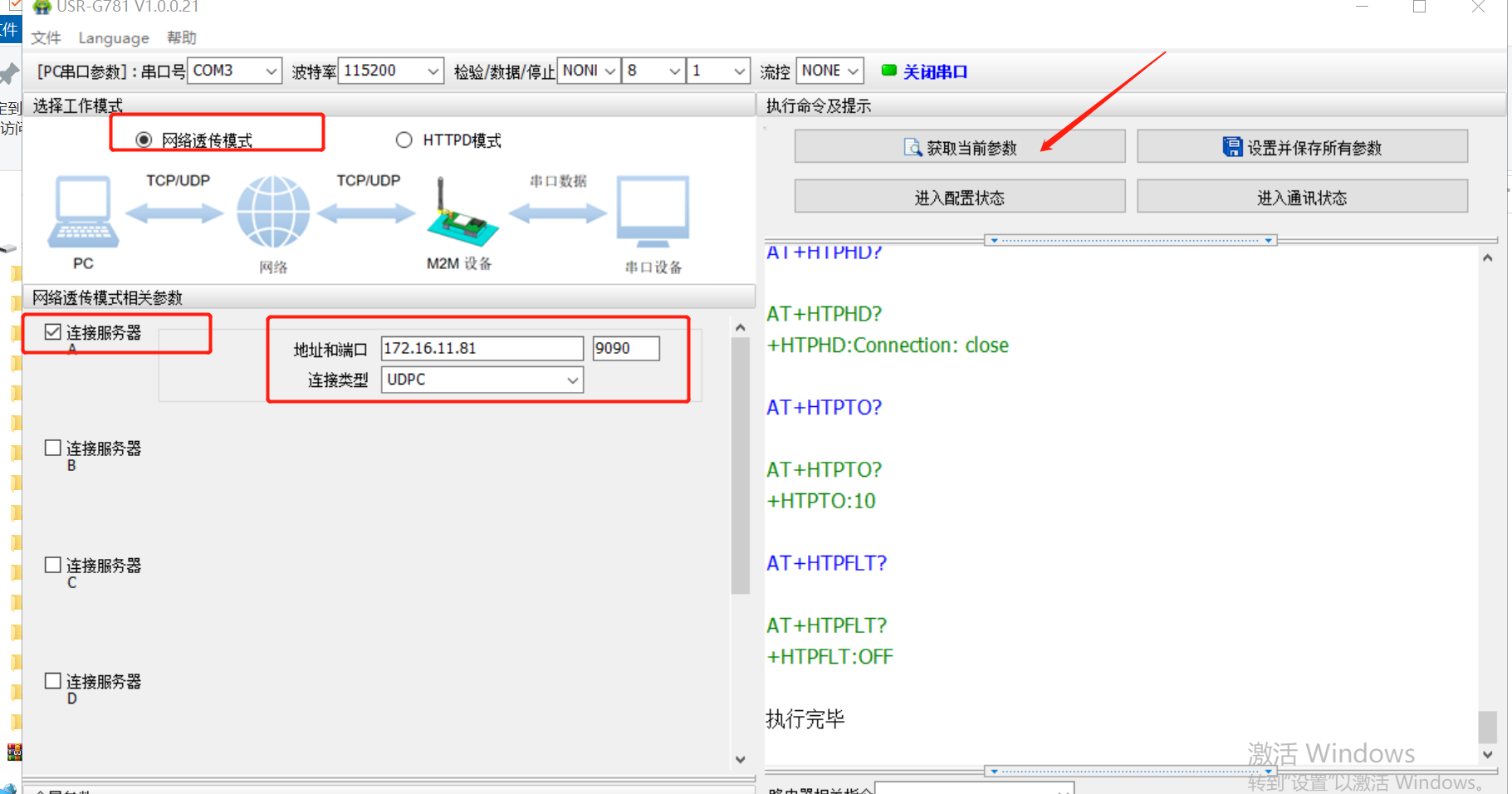

（4）獲取當前參數----設置工作模式為“網絡透傳模式”，

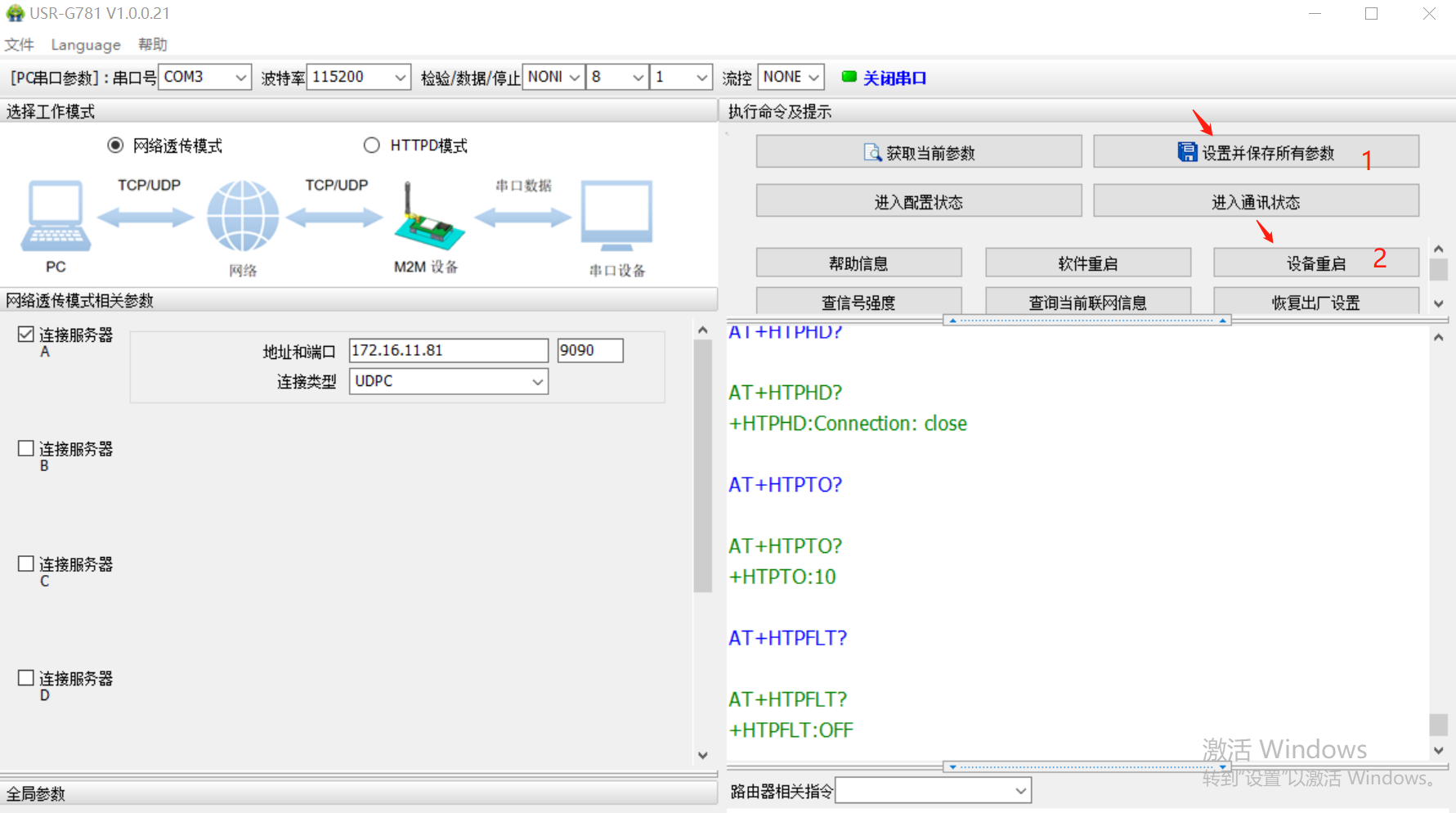

（5）勾選鏈接服務器A，填寫PC的IP和監聽端口，鏈接類型選擇UDPC，即UDC Client。設置完參數點擊“設置并保存所有參數”，執行完畢后，點擊軟件重啟，待串口打印啟動信息，如“USR-G781”，代表設備重啟完畢。

四、功能調試

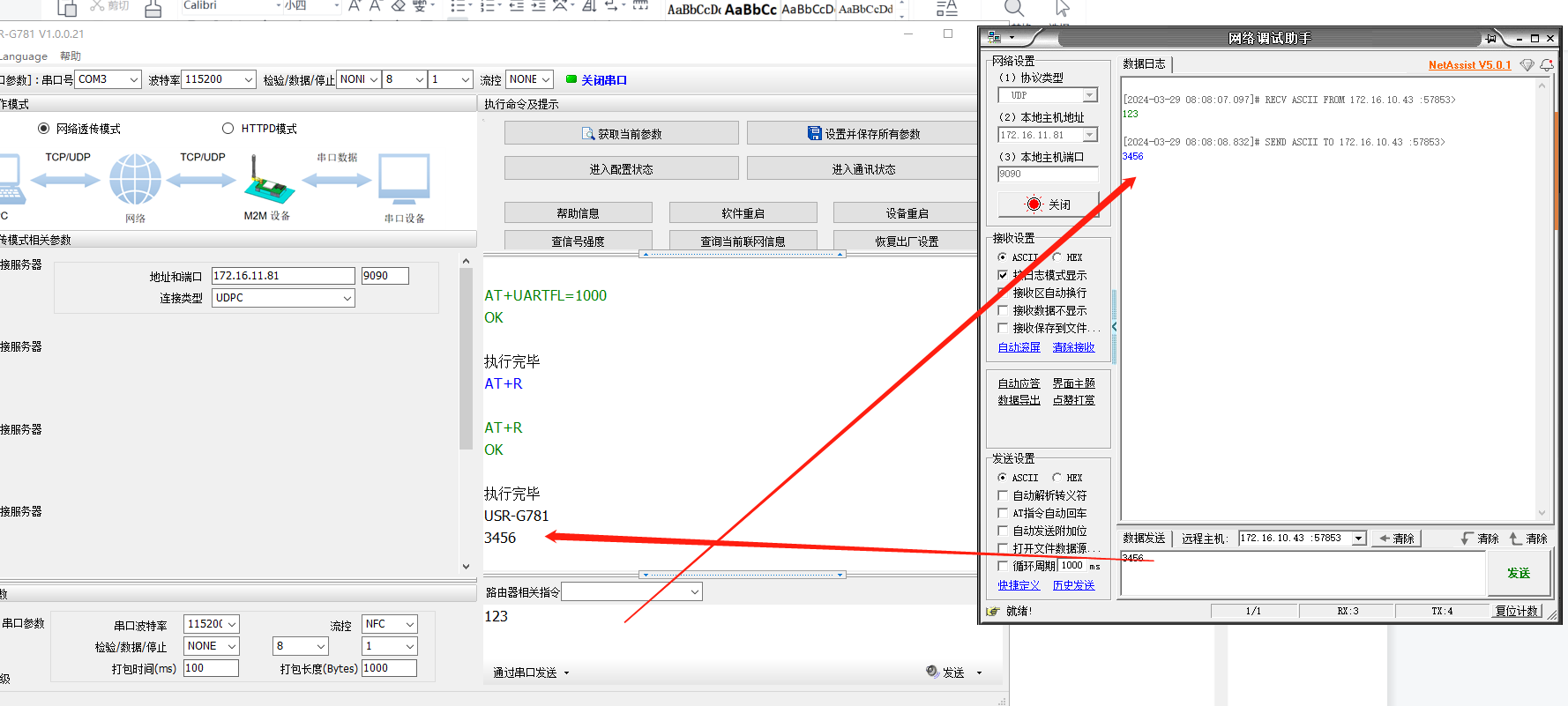

1、在串口上發數據，UDP服務器上就能收到。

 2、測試結論

客戶真實情況是終端設備直接接電腦串口進行通信

利用此設備后可以實現

真實設備——串口——781——局域網 ——UDP服務器

進行數據局域網內傳輸

編寫人：李鑫    編寫日期：2024-03-30

審核人：金志方   審核日期：2024-04-07

訂正版本：V1.0      訂正內容：初稿
