一、資料下載

WI-L101-L 點對點協議說明書：http://imbacareer.com.cn/Download/898.html

WH-L101-L 硬件設計手冊：http://imbacareer.com.cn/Download/1116.html

WH-L101-L AT指令集：http://imbacareer.com.cn/Download/1296.html

WH-L101-L 封裝庫：http://imbacareer.com.cn/Download/1117.html

WH-L101-L 設置軟件：http://imbacareer.com.cn/Download/1301.html

串口及網絡調試助手軟件：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

WI-L101-L 模組 2塊

WH-L101X-EVK 測試底板 2塊

LORA 天線 2根

12V電源適配器 2個

USB-RS232串口線 2條

電腦 1臺

2、硬件連接

為方便測試，兩臺L101串口均接電腦進行測試觀察通信效果。

將兩塊WI-L101-L焊接到EVK測試底板， 安裝天線，接RS232-USB串口線接到電腦USB口，接12V電源適配器上電。

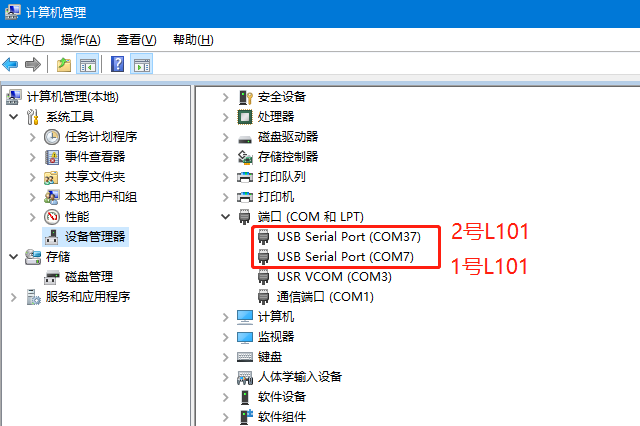

注意：電腦設備管理器中可以看到USB COM端口出現，電腦接usb串口后沒有出現COM端口，極大可能是電腦沒有該USB轉串口的驅動，可自行下載驅動精靈更新串口驅動。

三、產品參數設置

1、USR-LG207參數設置1號WH-L101-L WU模式參數配置

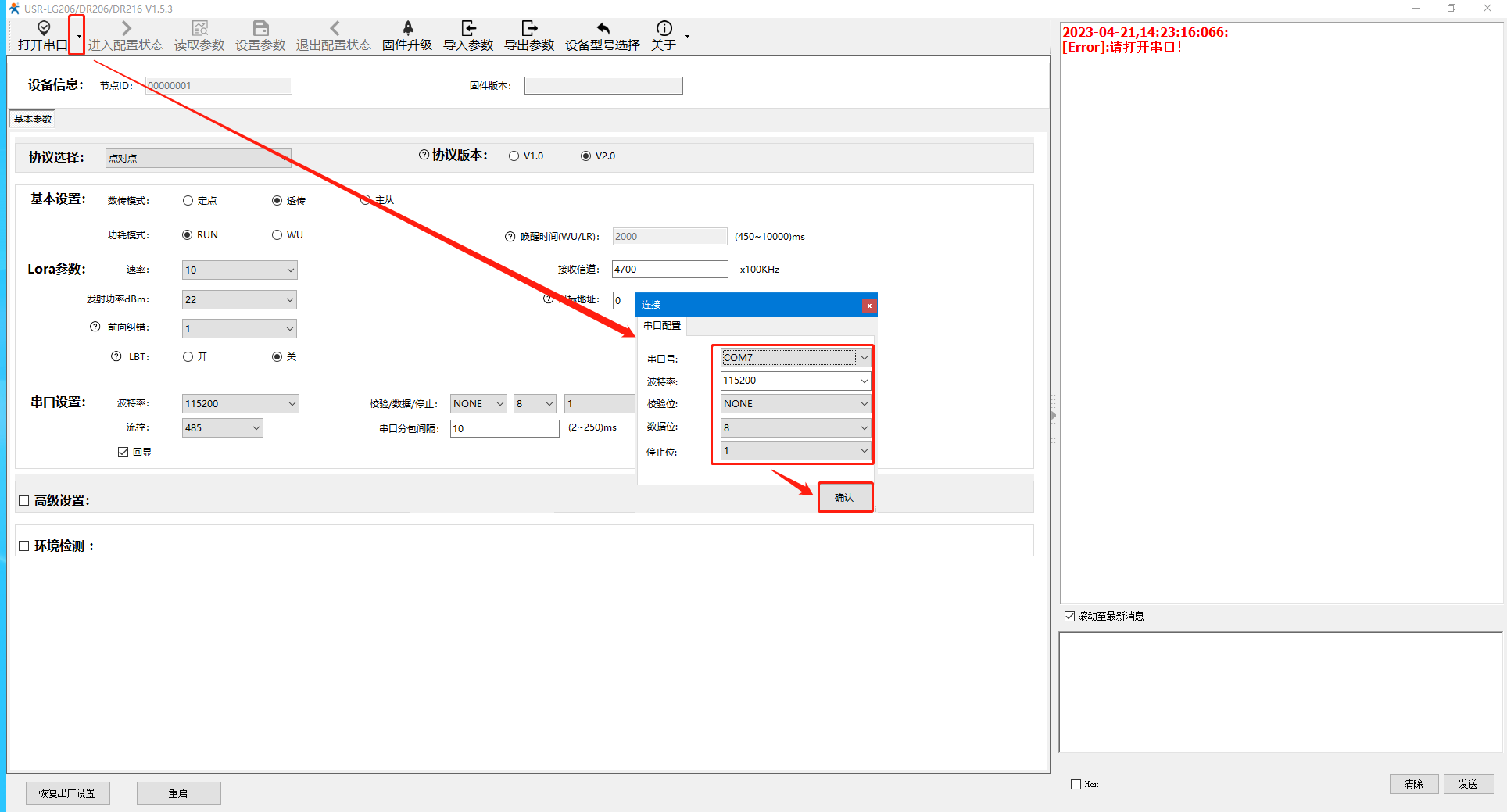

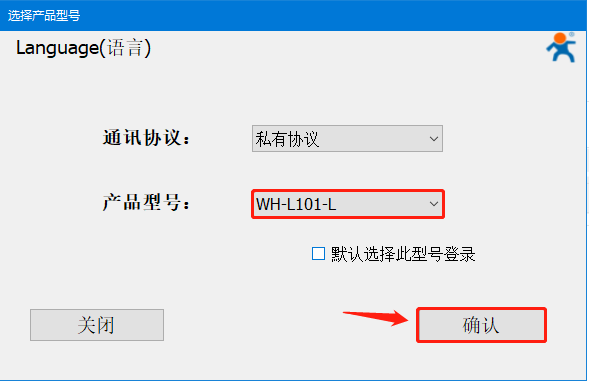

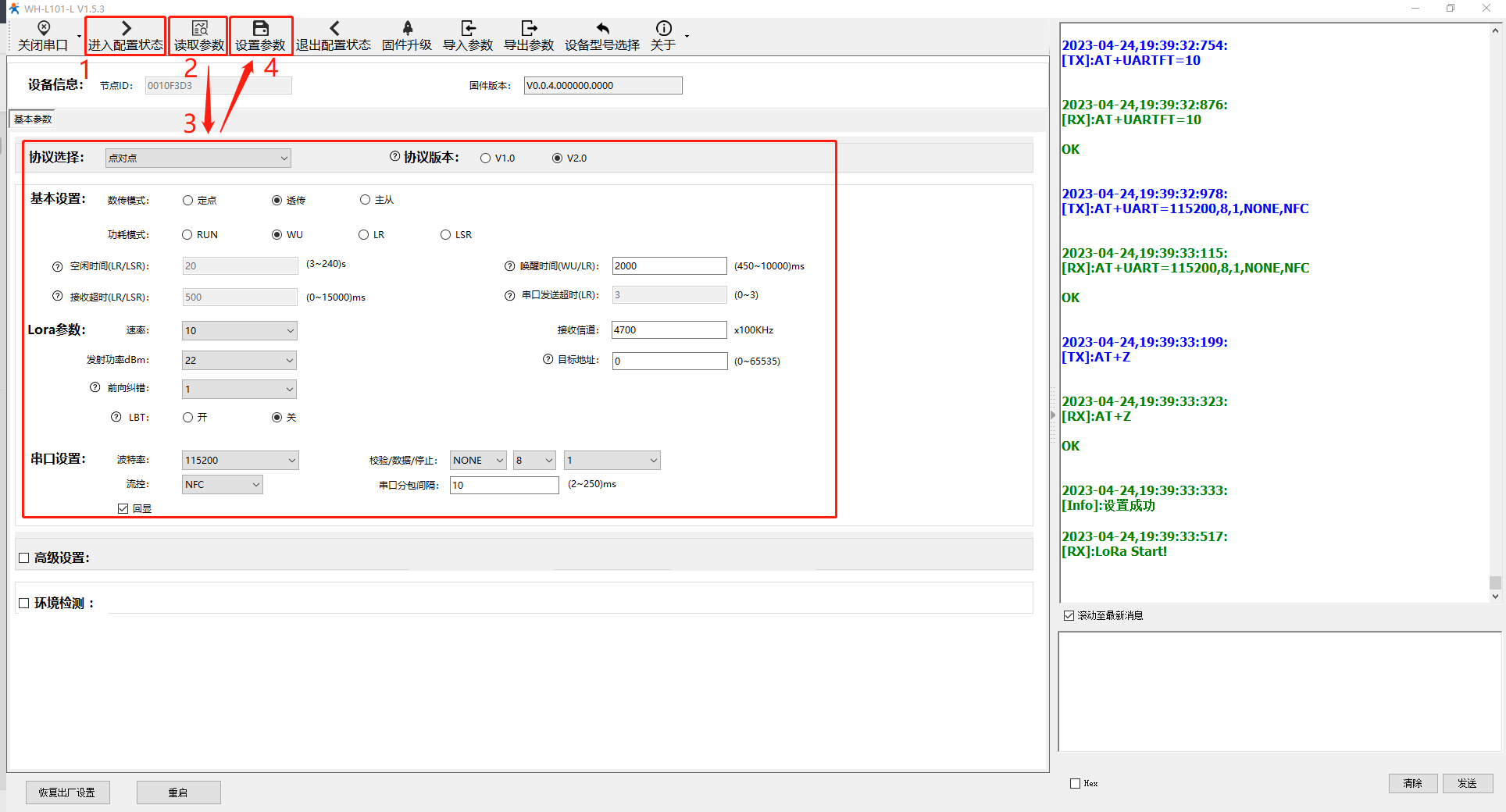

（1）電腦打開USR-LoRa設置軟件，選擇對應的1號L101串口線COM口號，默認串口參數為波特率：115200、校驗位：none、數據位：8、停止位：1。

（2）點擊“進入配置模式”，左側數據框出現+++，a,OK，說明進入配置模式正常。

c、點擊“獲取當前參數”，可以將設備的此時的參數讀出來。

協議選擇：“點對點”協議版本：“V2.0”

基本設置：數傳模式：“透傳”

功耗模式：“WU” 喚醒時間：“2000”

Lora參數：速率：“10” （可自定義，速率越高數據實時性越好；速率越低，抗干擾能力越強，但數據延時大，點對點數據通信的兩臺lora設備該參數要一致）。

信道：“4700”（可自定義，4100~5250可設，單位 100KHZ。點對點數據通信的兩臺lora設備該參數要一致）。

目標地址：“0”（可自定義，0~65535，點對點數據通信的兩臺lora設備該參數要一致。 65535地址為廣播接收發送地址，若打算一對多通信，該1號目標地址配置為65535，其他通信的地址0~65534之間配置,各不相同。）

串口設置：波特率、校驗位、數據位、停止位要與接的串口設備的串口參數一致。

點擊“設置參數”，配置完成。

d、最后關閉該軟件串口。

2、2號WH-L101-L LR模式參數設置

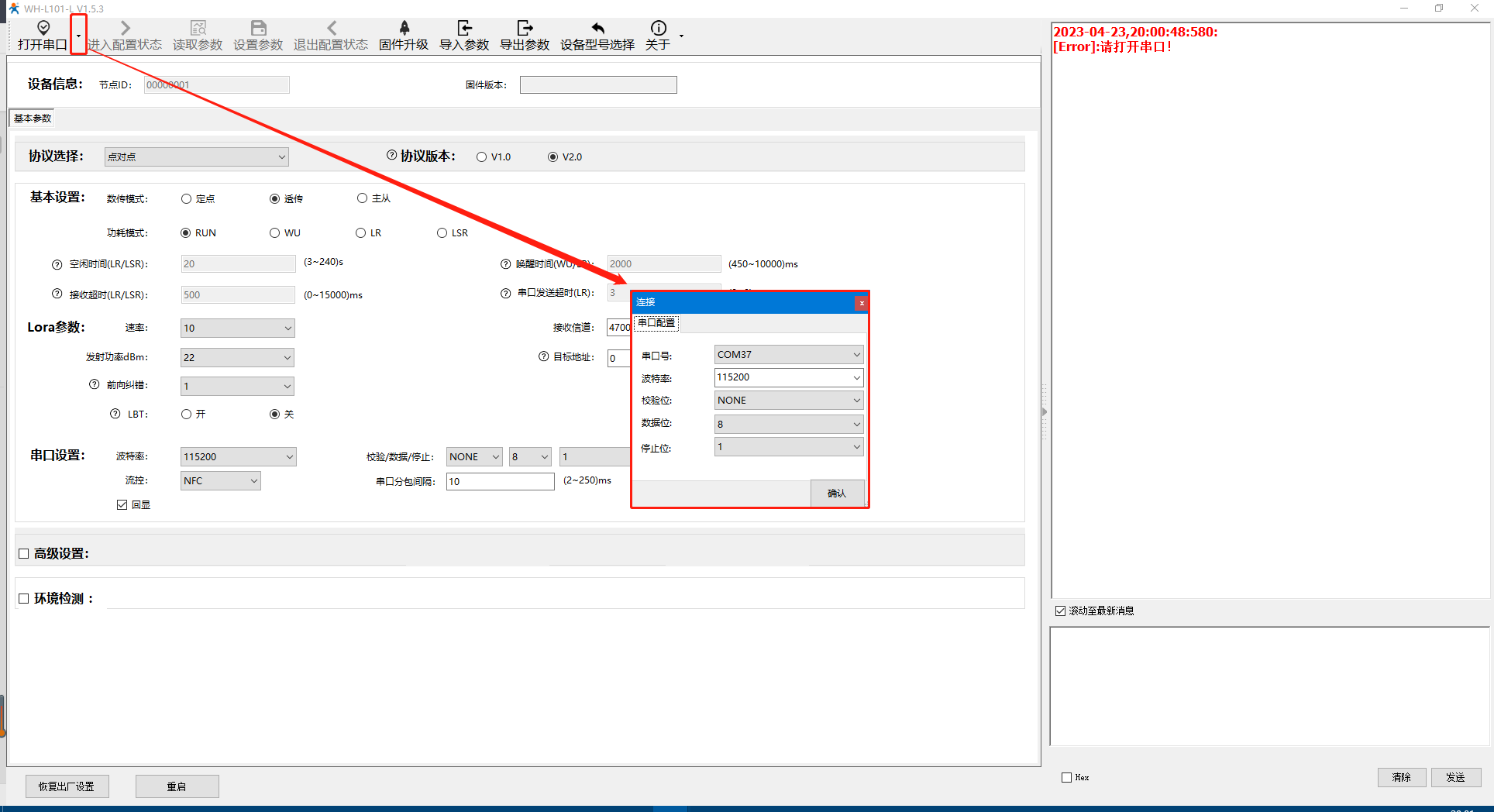

（1）選擇對應2號L101串口線的COM口號打開串口。

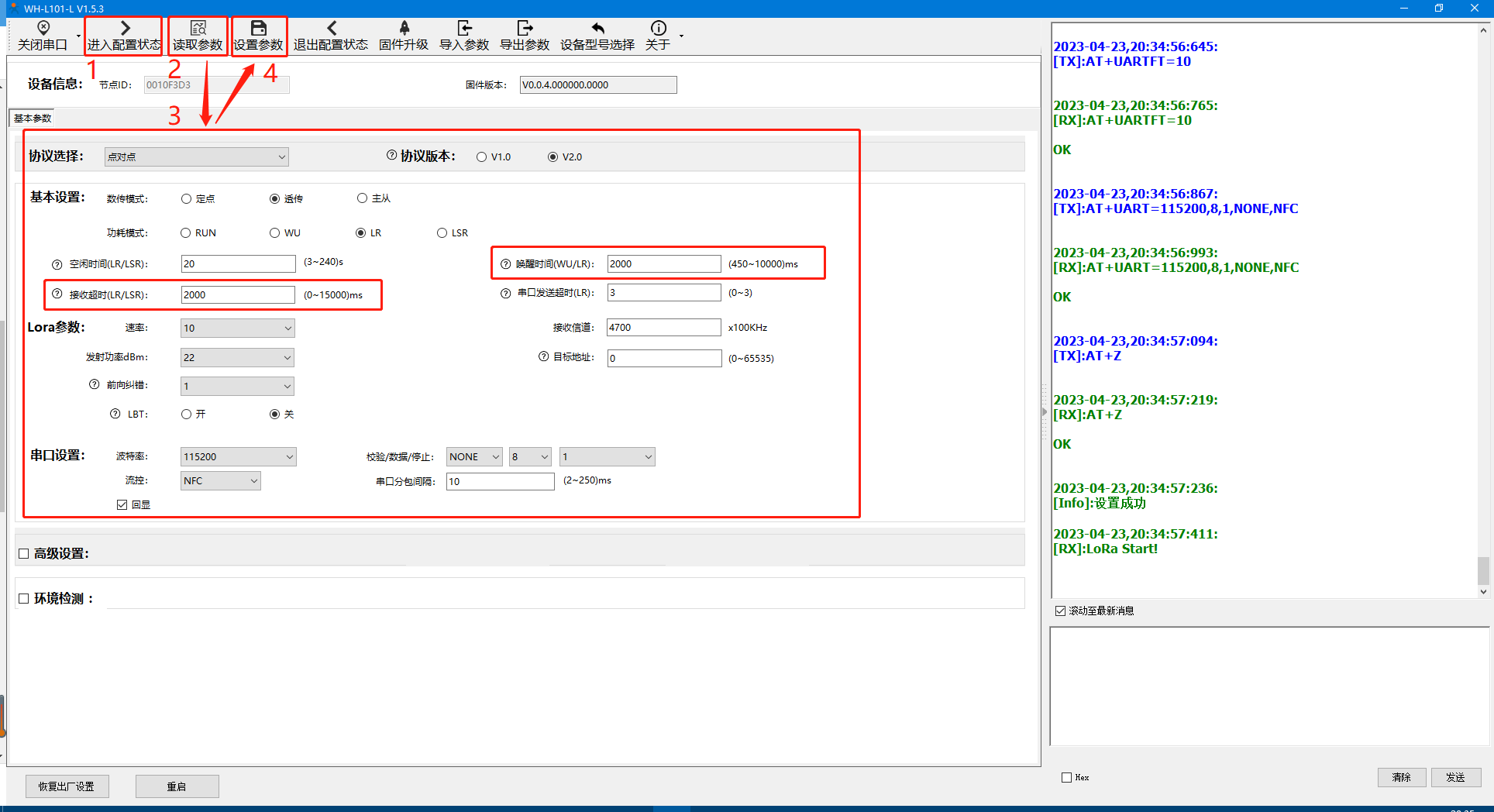

（2）配置參數大致與1號L101的參數一致，只是需要將功耗模式選擇為LR模式；喚醒時間：“2000”（配置小于等于1號L101的喚醒時間）。

串口發送超時時間：“3”（LR接收WU數據并串口輸出等待串口設備回復數據的超時時間，超時則直接進入低功耗，若超時時間內LR下的串口回復數據則發送后直接進入低功耗模式，本案例為了方便演示配置為3s,可自定義。

各配置項功能在L101說明書中有講解，本案例不再復述。

串口參數需要與接的串口設備的串口參數一致配置完關閉串口。

四、功能調試

1、功能調試

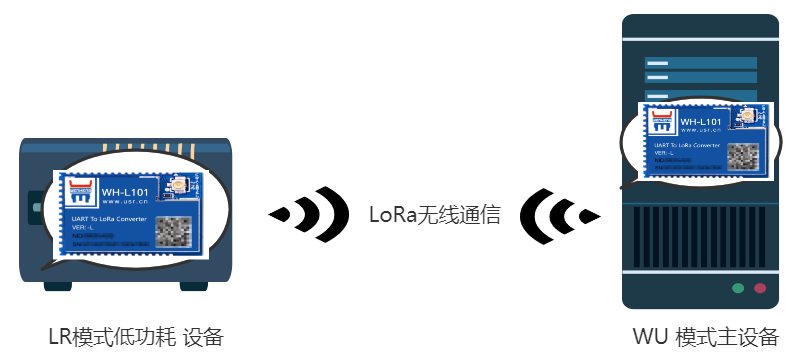

WU模式與LR模式之間通信測試。

2、測試截圖

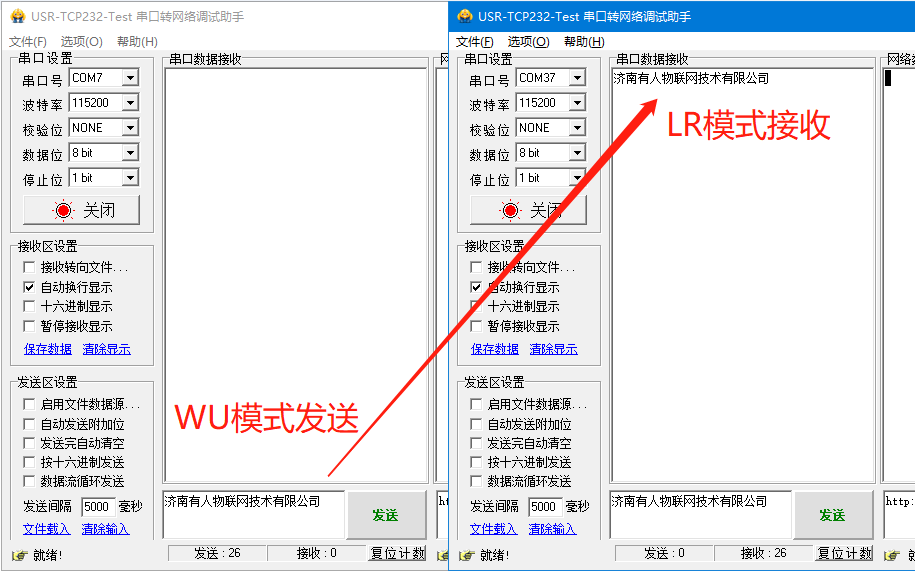

打開兩個串口助手軟件，分別打開兩個COM口，WU發送數據，數據如圖：

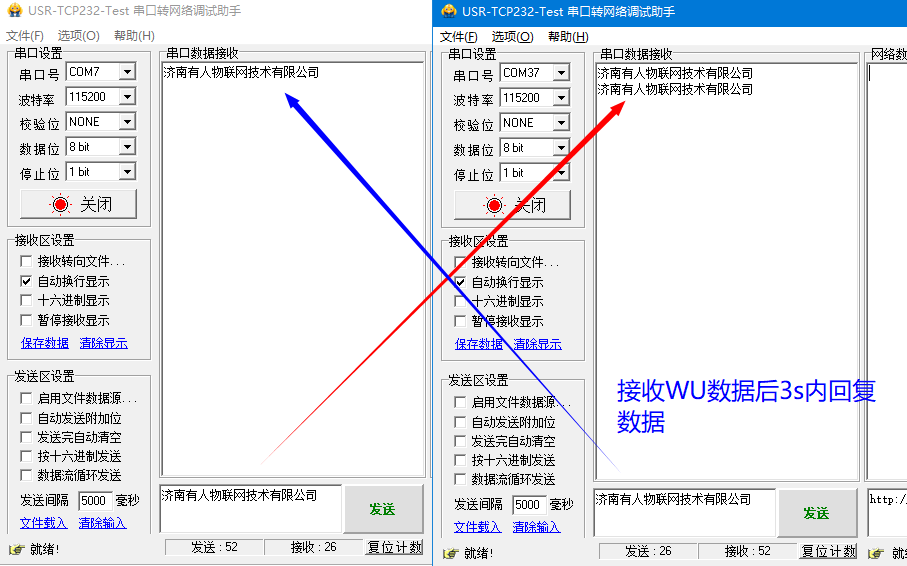

LR接收數據后，因?yàn)榕渲玫拇诎l(fā)送超時為2s,所以LR串口3s內回復數據，WU是可以接收到的：

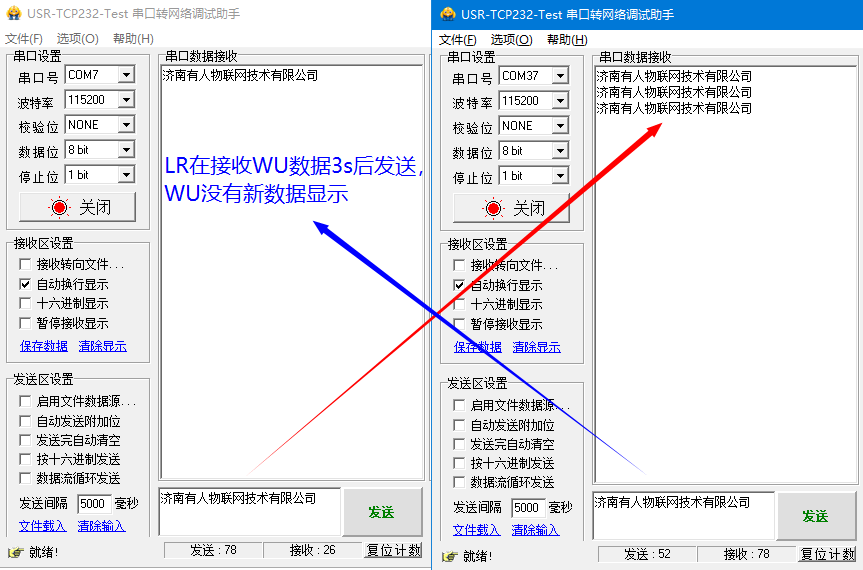

LR在接收WU數據3s之后發送數據，數據無法被發送：

編寫人：孫緒輝 編寫日期：2024-03-26

審核人：尹叢欣 審核日期：2024-03-27

訂正版本：V1.0 訂正內容：初稿
