WH-L101-L點對WH-L101-L-H20點對點通信示例

2024-05-11

一、資料下載

WH-L101-L 點對點協議說明書：http://imbacareer.com.cn/Download/1115.html

WH-L101-L 硬件設計手冊：http://imbacareer.com.cn/Download/1116.html

WH-L101-L AT指令集：http://imbacareer.com.cn/Download/1296.html

WH-L101-L 封裝庫：http://imbacareer.com.cn/Download/1117.html

WH-L101-L-H20 說明書：http://imbacareer.com.cn/Download/1302.html

WH-L101-L 設置軟件：http://imbacareer.com.cn/Download/1301.html

WH-L101-L-H20 設置軟件：http://imbacareer.com.cn/Download/1303.html

串口及網絡調試助手軟件：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

WH-L101-L 模組 1塊

WH-L101-L-H20 模組 1塊

WH-L101X-EVK 測試底板 2塊

LORA 天線 2根

12V電源適配器 2個

USB-RS232串口線 2條

電腦 1臺

2、硬件連接

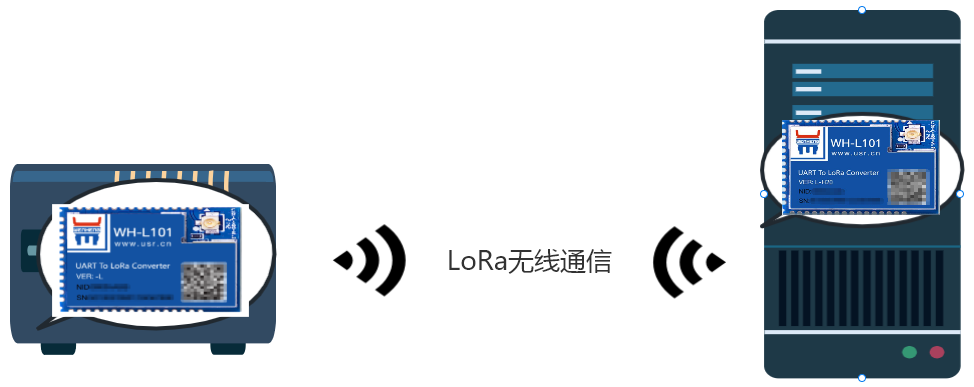

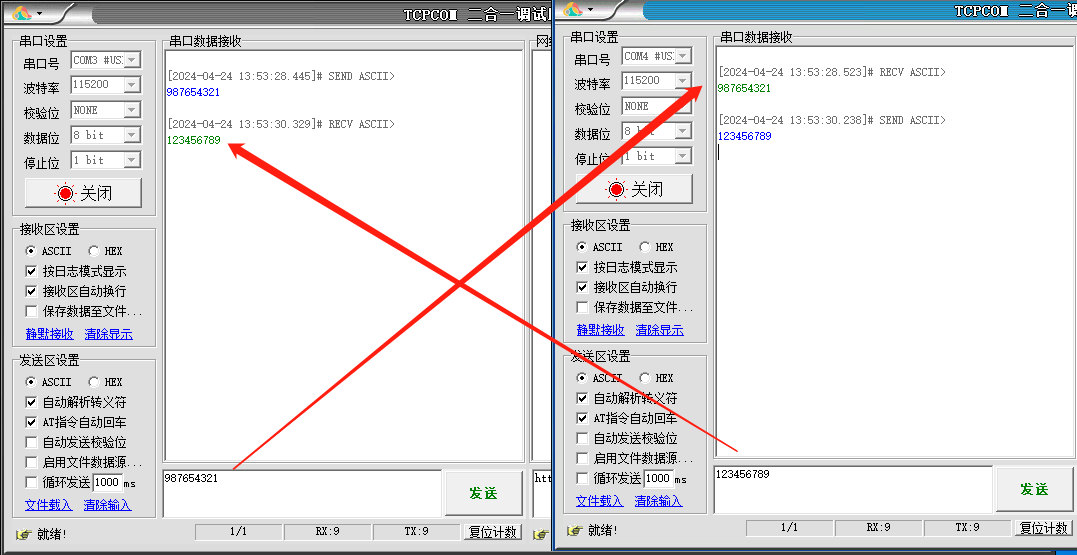

為方便測試，新老版本的兩臺L101串口均接電腦進行測試觀察通信效果。

將WH-L101-L-H20與WH-L101-L焊接到EVK測試底板，安裝天線，接RS232-USB串口線接到電腦USB口，接12V電源適配器上電。

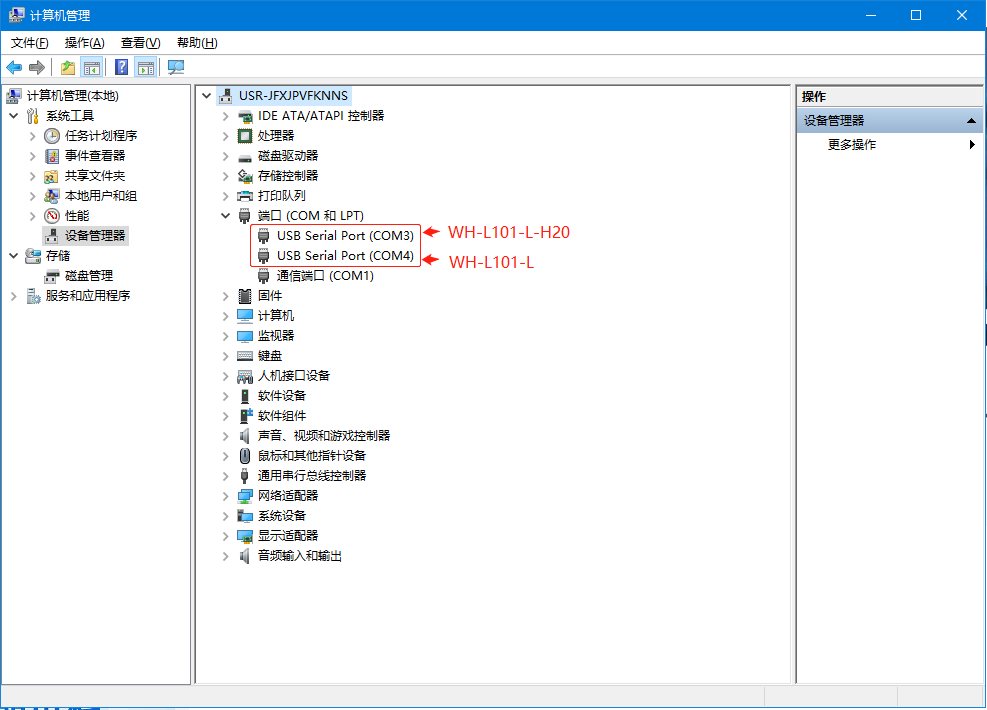

注意：電腦設備管理器中可以看到USB COM端口出現，電腦接usb串口后沒有出現COM端口，極大可能是電腦沒有該USB轉串口的驅動，可自行下載驅動精靈更新串口驅動。

本案例WH-L101-L-H20串口為COM3，WH-L101-L串口為COM4。

三、產品參數設置

1、WH-L101-L-H20 參數配置

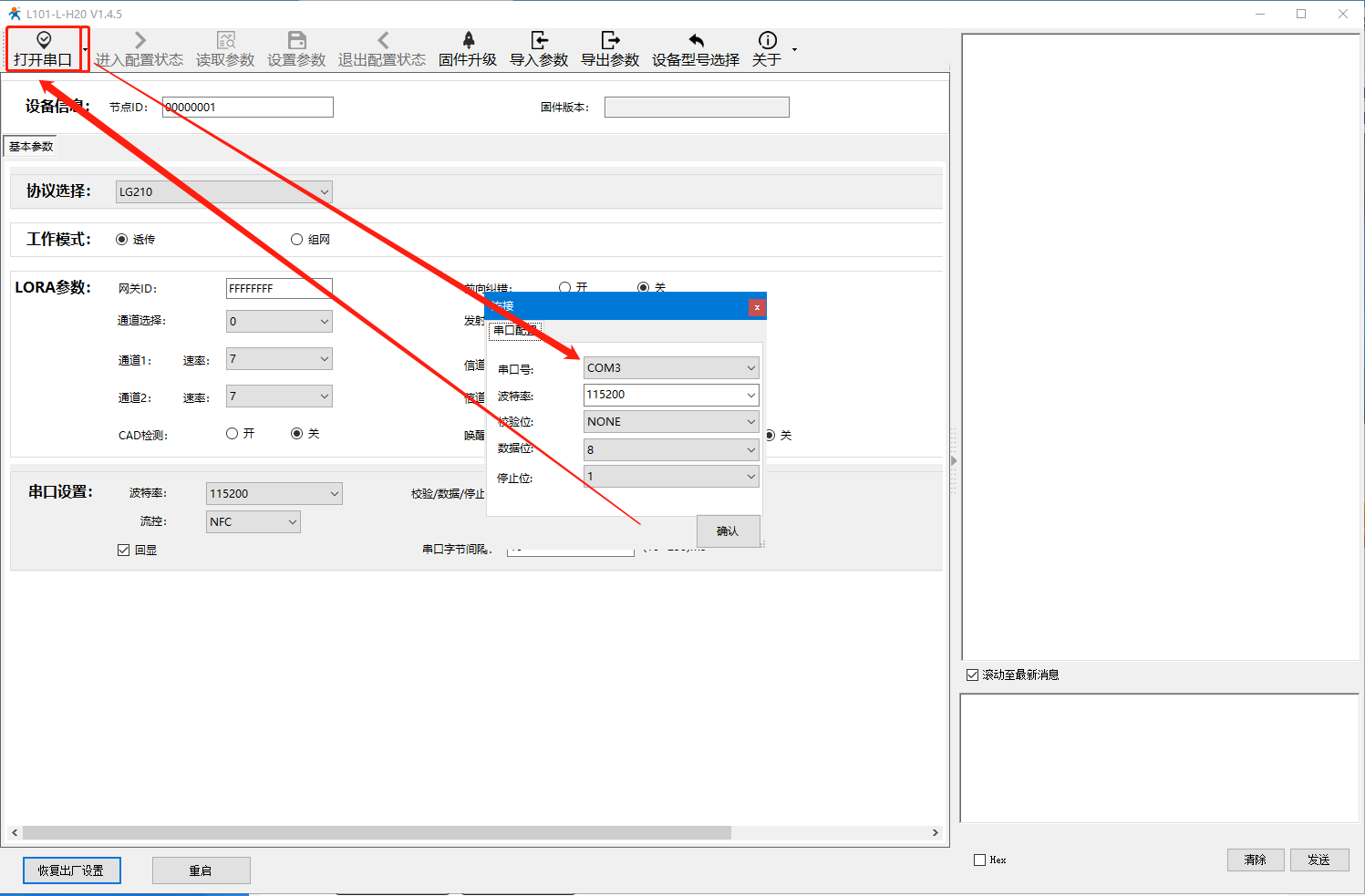

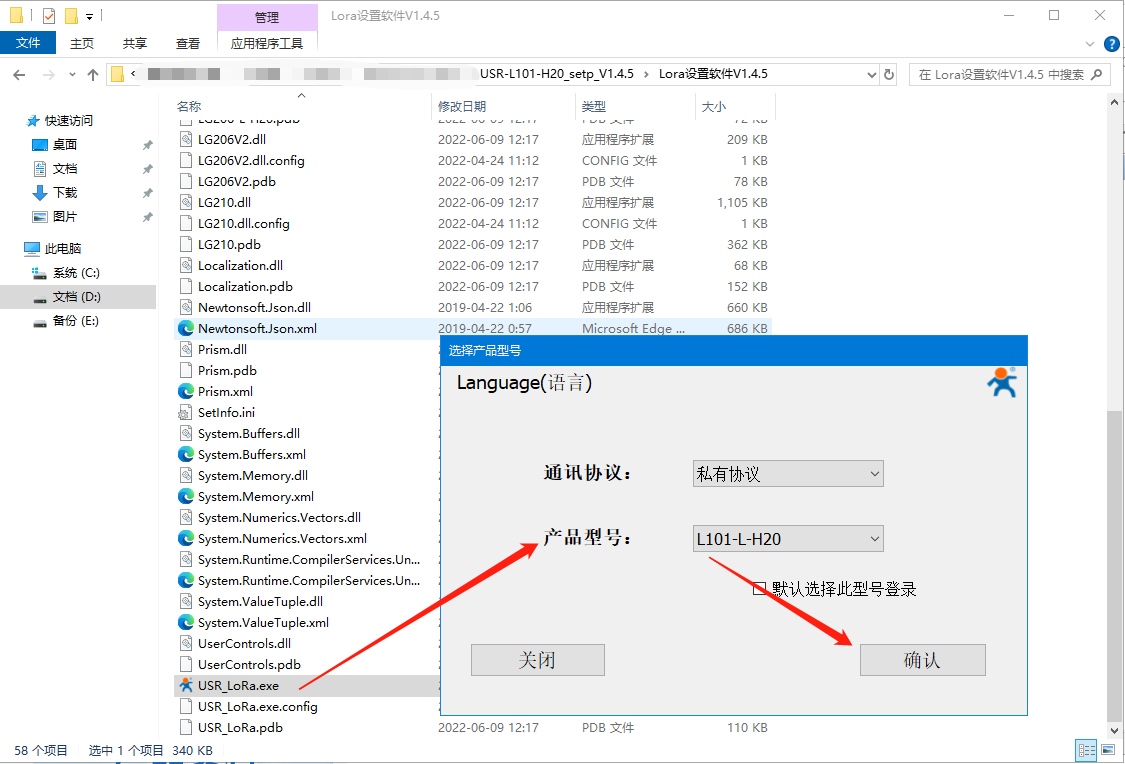

（1）電腦打開LoRa設置軟件 V1.4.5版本設置軟件，打開USR_LoRa.exe文件，選擇產品型號L101-L-H20,點擊確認。選擇對應WH-L101-L-H20的COM口號，默認串口參數為波特率：115200、校驗位：none、數據位：8、停止位：1，點擊打開串口。

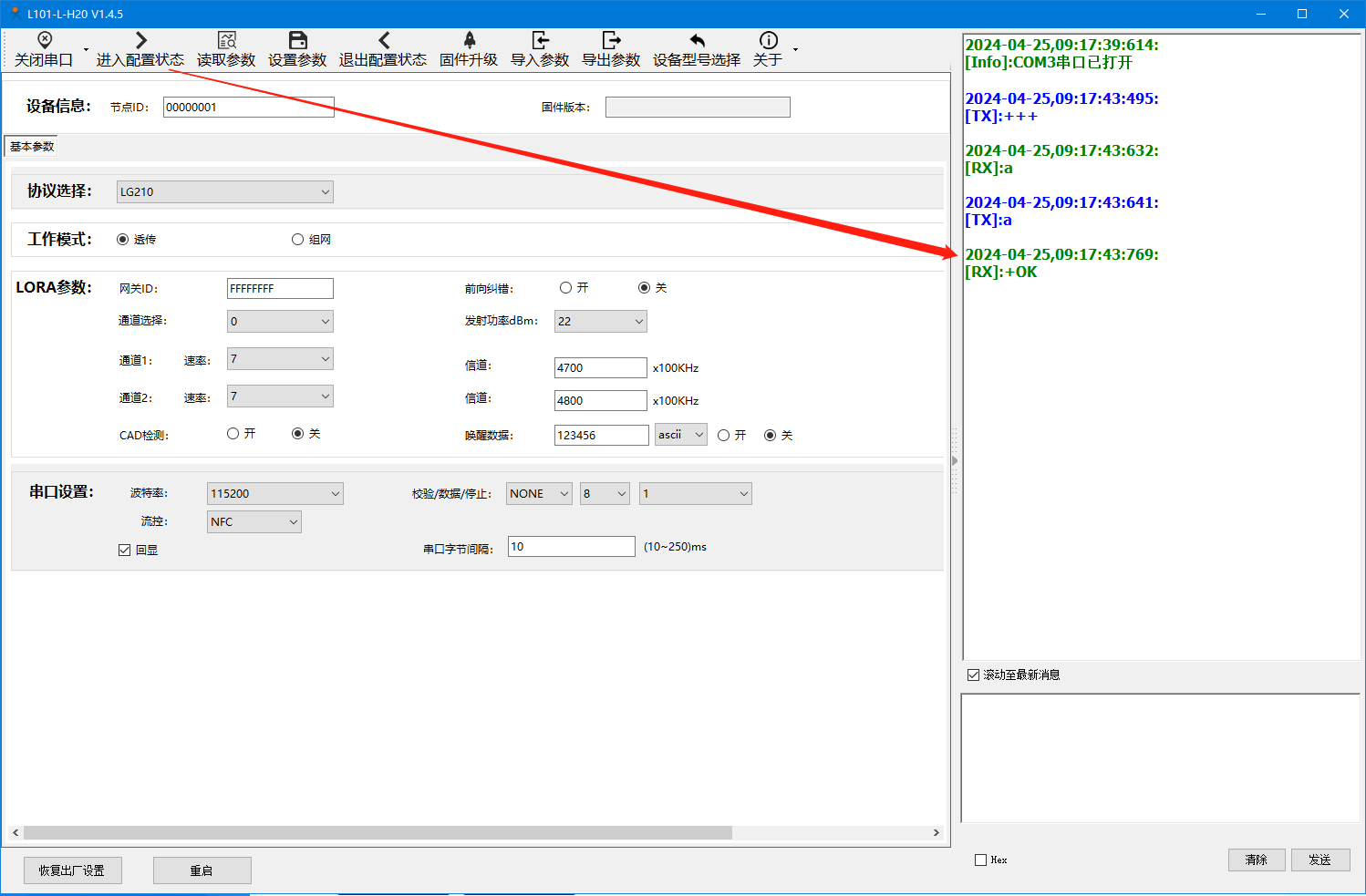

（2）點擊“進入配置狀態”，左側數據框出現+++，a，+OK，說明進入配置模式正常。

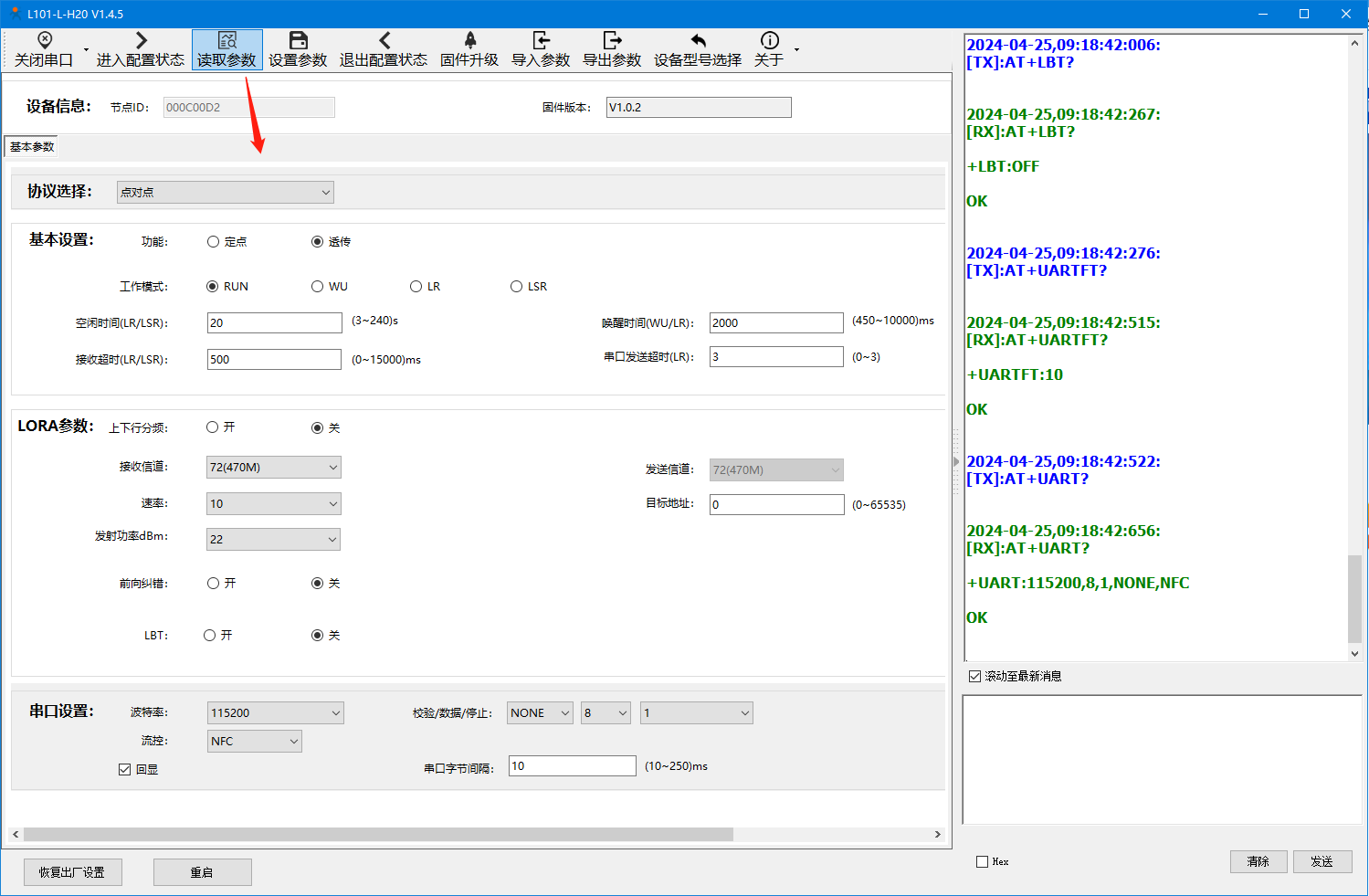

（3）點擊“讀取參數”，可以將設備的此時的參數讀出來。

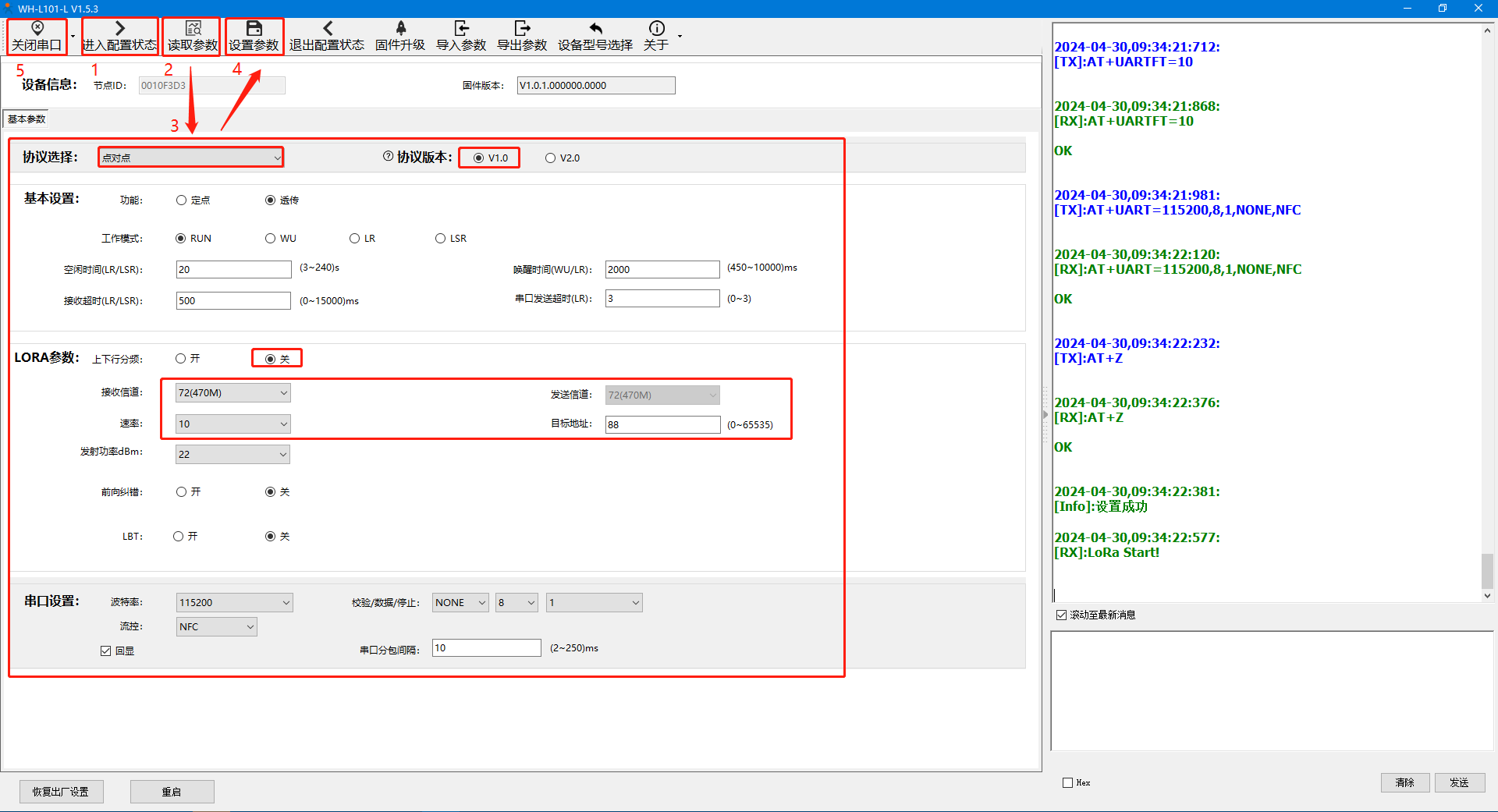

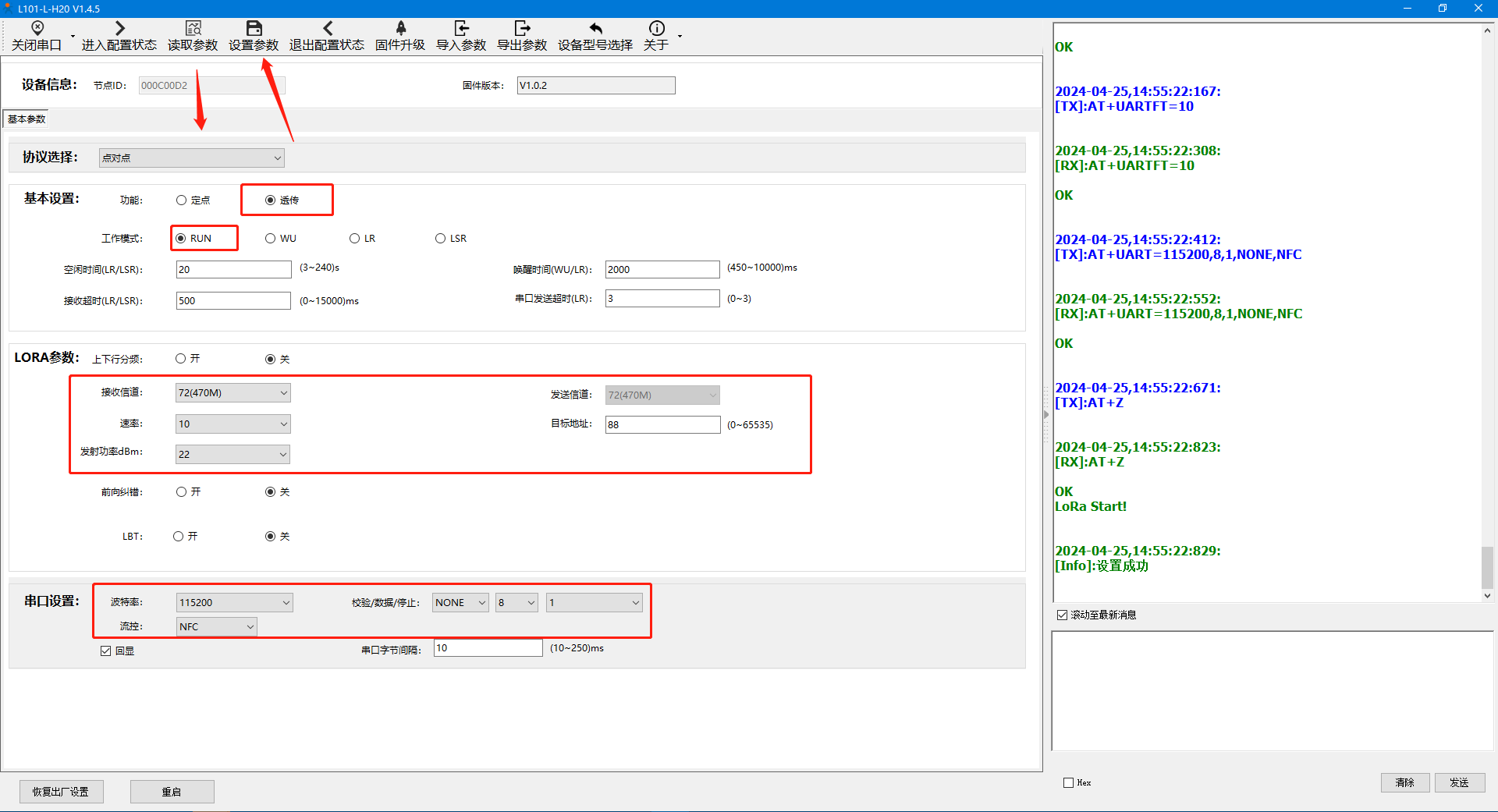

（4）讀完參數可以配置用戶所需要配置串口參數以及l(fā)ora的速率信道以及目標地址。本案例串口參數使用默認115200波特率、none校驗位、數據位8、停止位1，協議選擇“點對點”，功能：“透?jìng)鳌?，工作模式：“RUN”，上下行分頻:“關”，信道:“72（470MHz）”速率：“10”，本案例測試將模塊的目標地址修改為“88”，點擊一鍵設置所有參數。

（5）最后關閉該軟件串口。

2、WH-L101-L參數設置

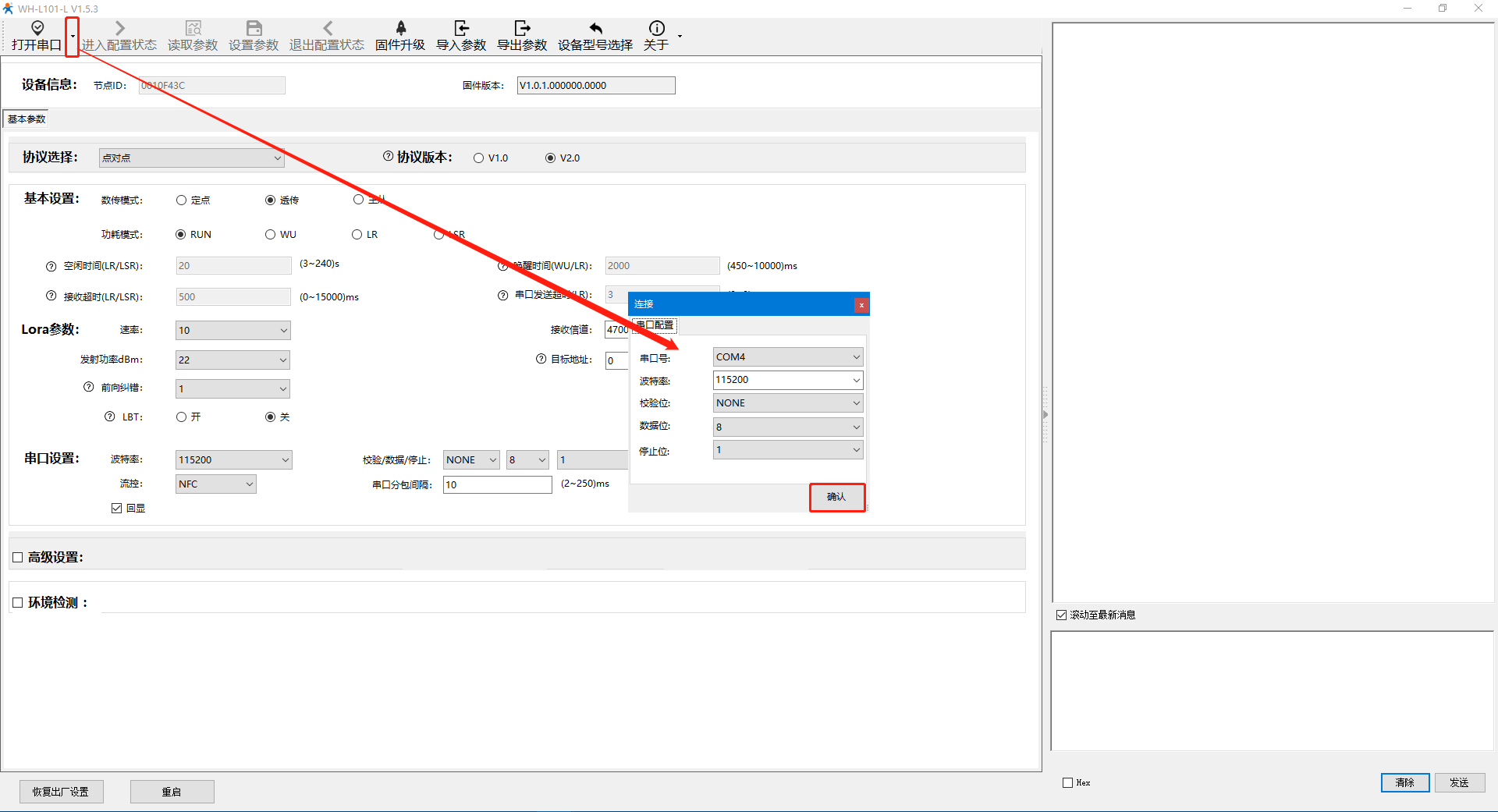

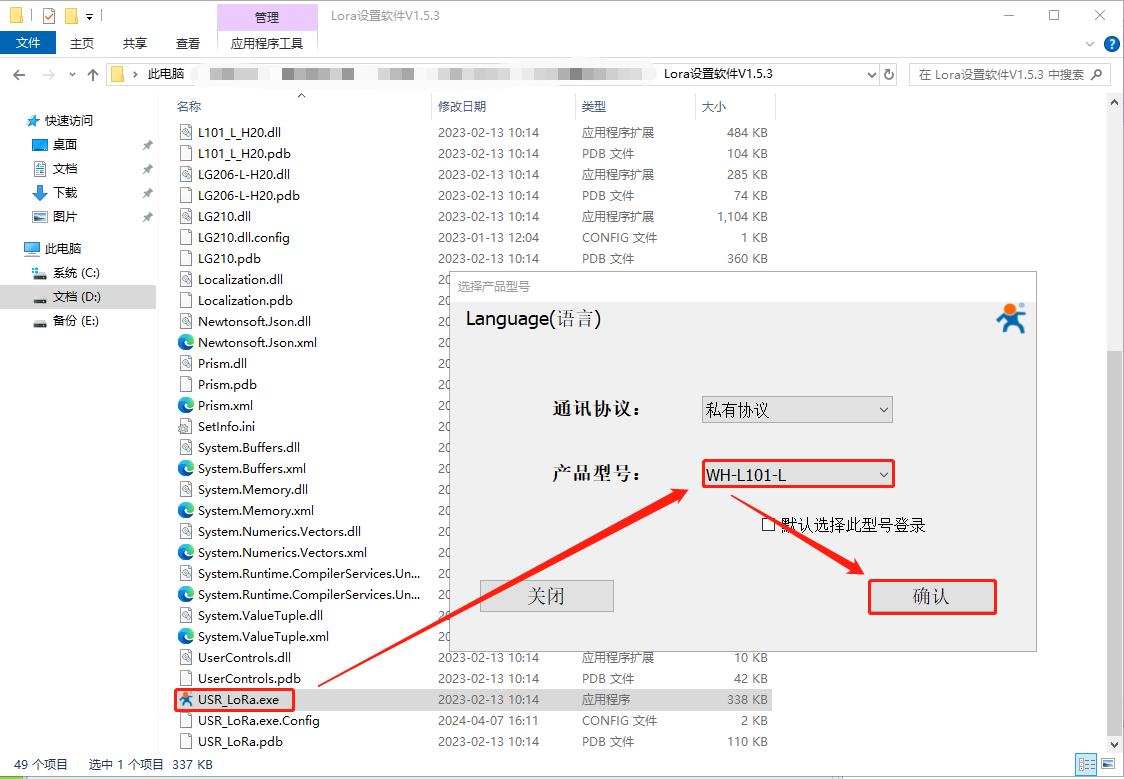

（1）電腦打開USR_LoRa V1.5.3版本設置軟件，打開USR_LoRa.exe文件，選擇產品型號WH-L101-L,點擊確認。選擇對應WH-L101-L的COM口號，默認串口參數為波特率：115200、校驗位：none、數據位：8、停止位：1，點擊打開串口。
