WH-LTE-7S1連接有人云（V6）一對多透傳示例

一、資料下載

1、說明書：http://imbacareer.com.cn/Download/1104.html

2、設置軟件：http://imbacareer.com.cn/Download/939.html

3、網絡串口調試助手：http://imbacareer.com.cn/Download/27.html

4、測試底板連接：http://imbacareer.com.cn/Product/125.html

二、準備工作

1、WH-LTE-7S1 數量3個

2、電源適配器12V 數量3個

3、USB轉232調試線 數量3個

4、測試底板 數量3個

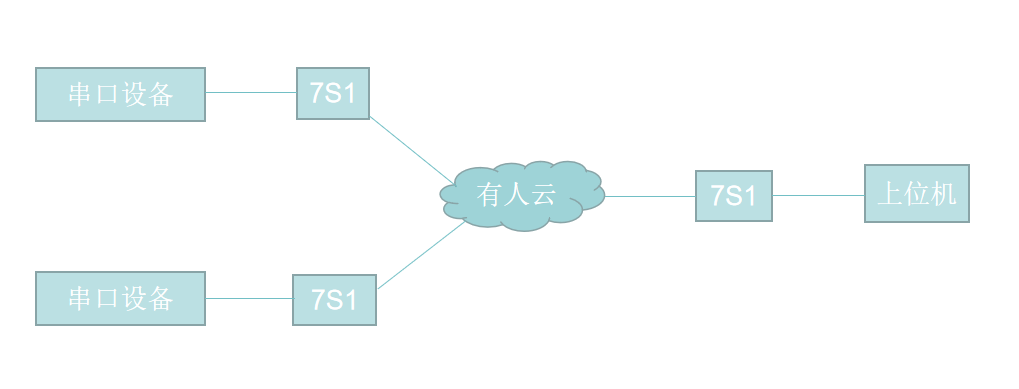

三、硬件連接

1、3個WH-LTE-7S1 接到測試底板上的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

2、使用設置軟件配置參數。

四、參數設置

1、有人云參數設置

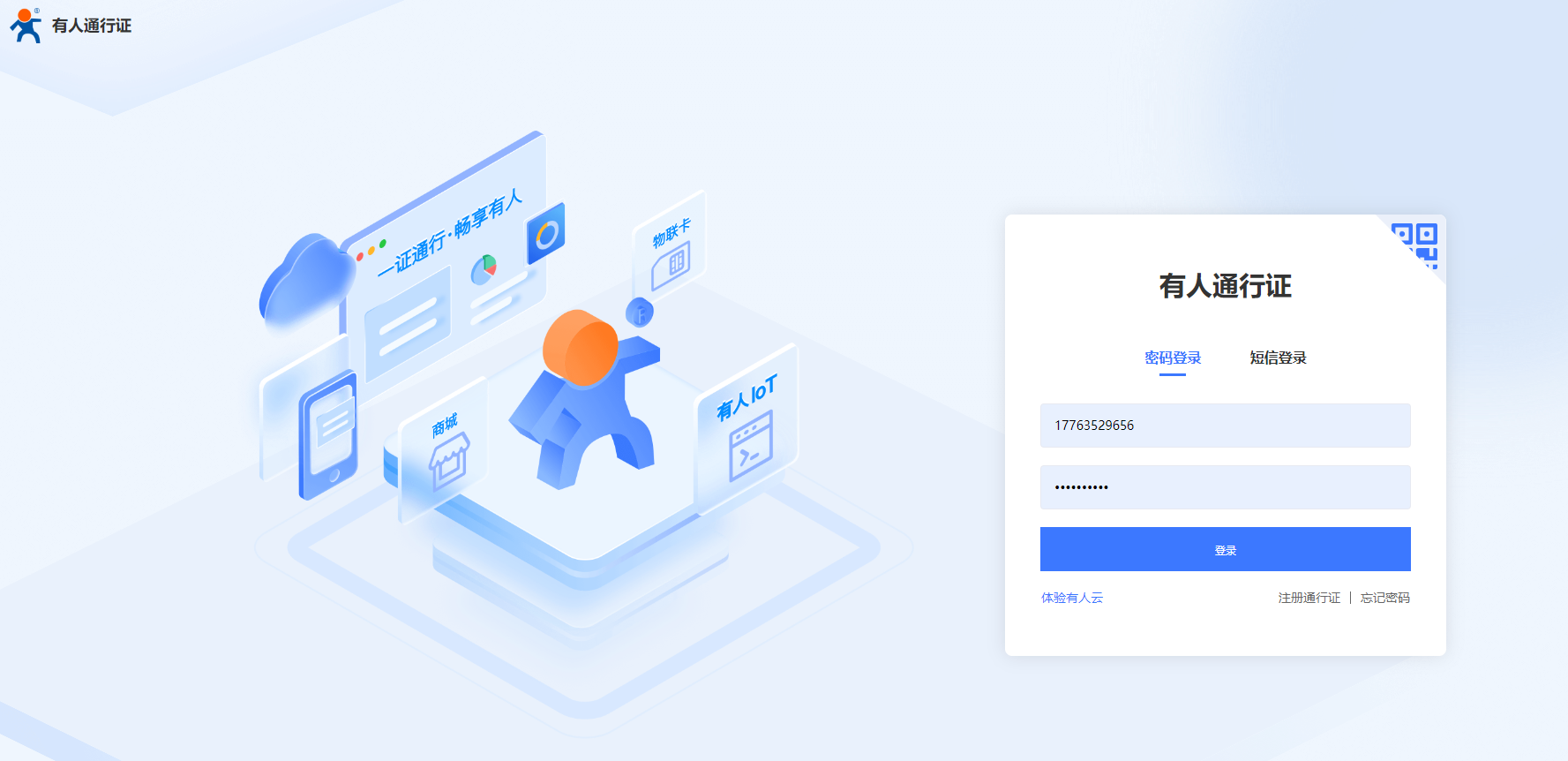

（1）登錄有人云。如果沒有賬號先申請通行證，目前只能通過手機號來注冊通行證賬戶。

（2）云平臺添加設備

在網關管理---網關列表-添加網關，SN和MAC/IMEI可以點擊SN不支持，系統自動生成。不需要客戶自己設置，通訊密碼可以自定義8位密碼。

開啟有人云透傳。

（3）同理，添加其他兩個WH-LTE-7S1網關。

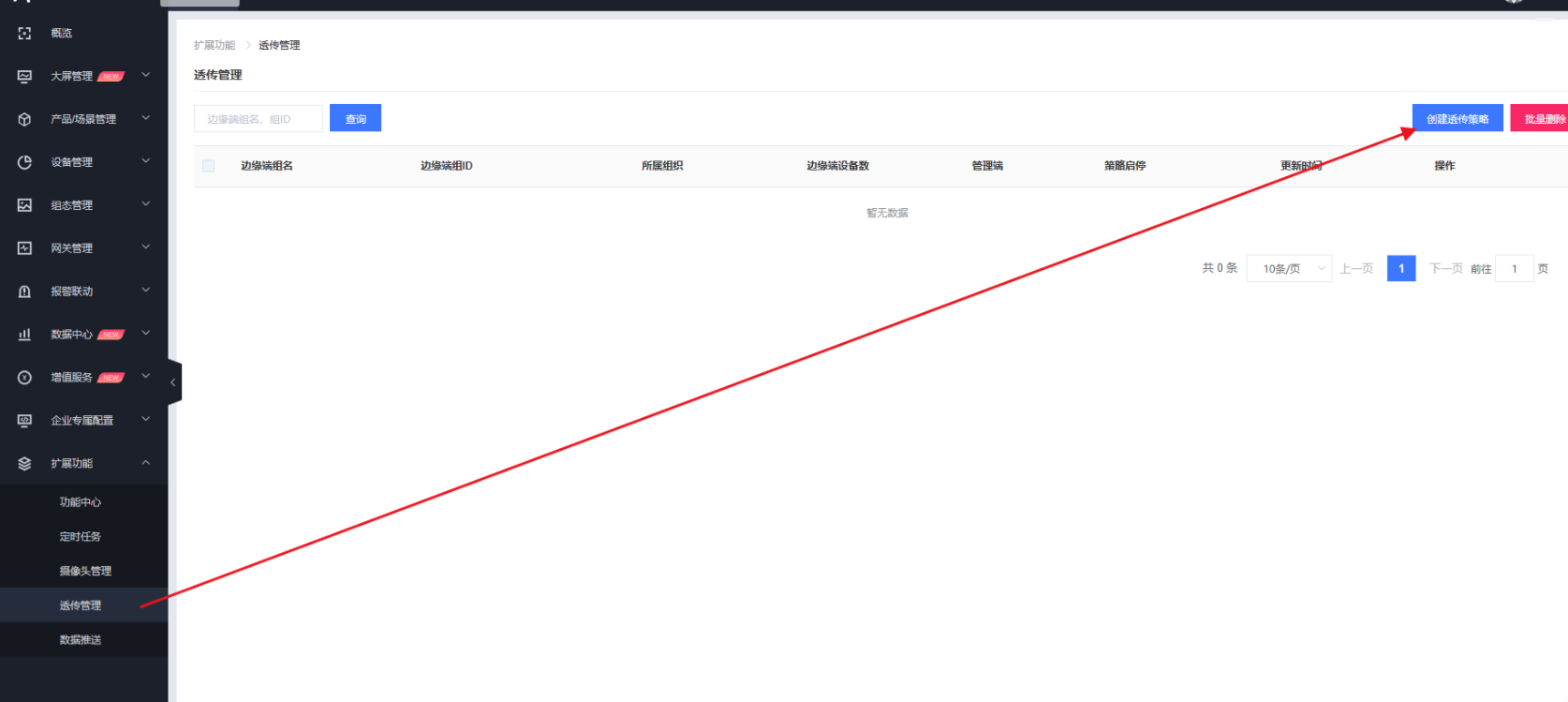

（4）擴展功能--開啟透傳管理--創建透傳策略

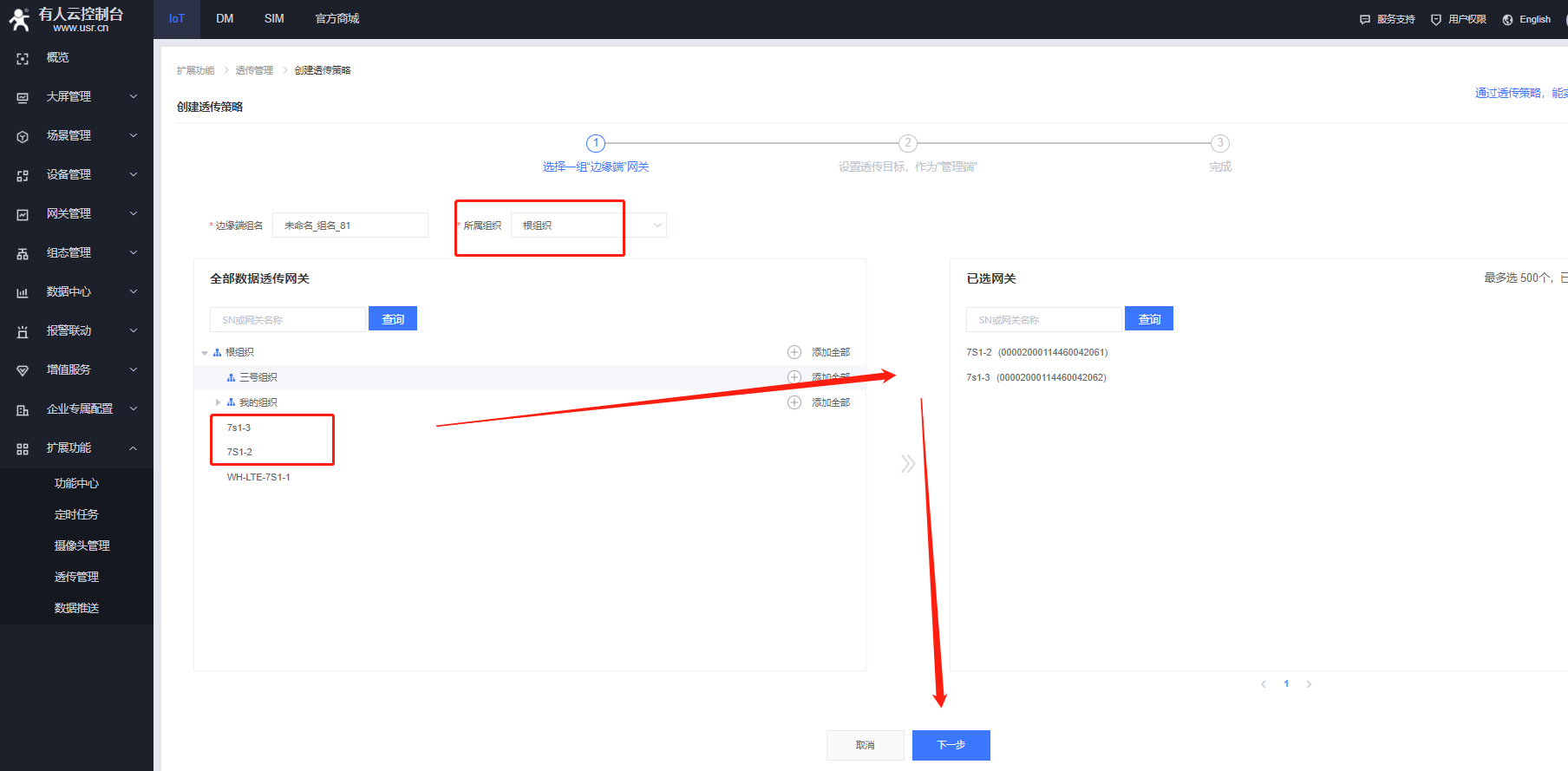

選擇兩個網關作為邊緣端。

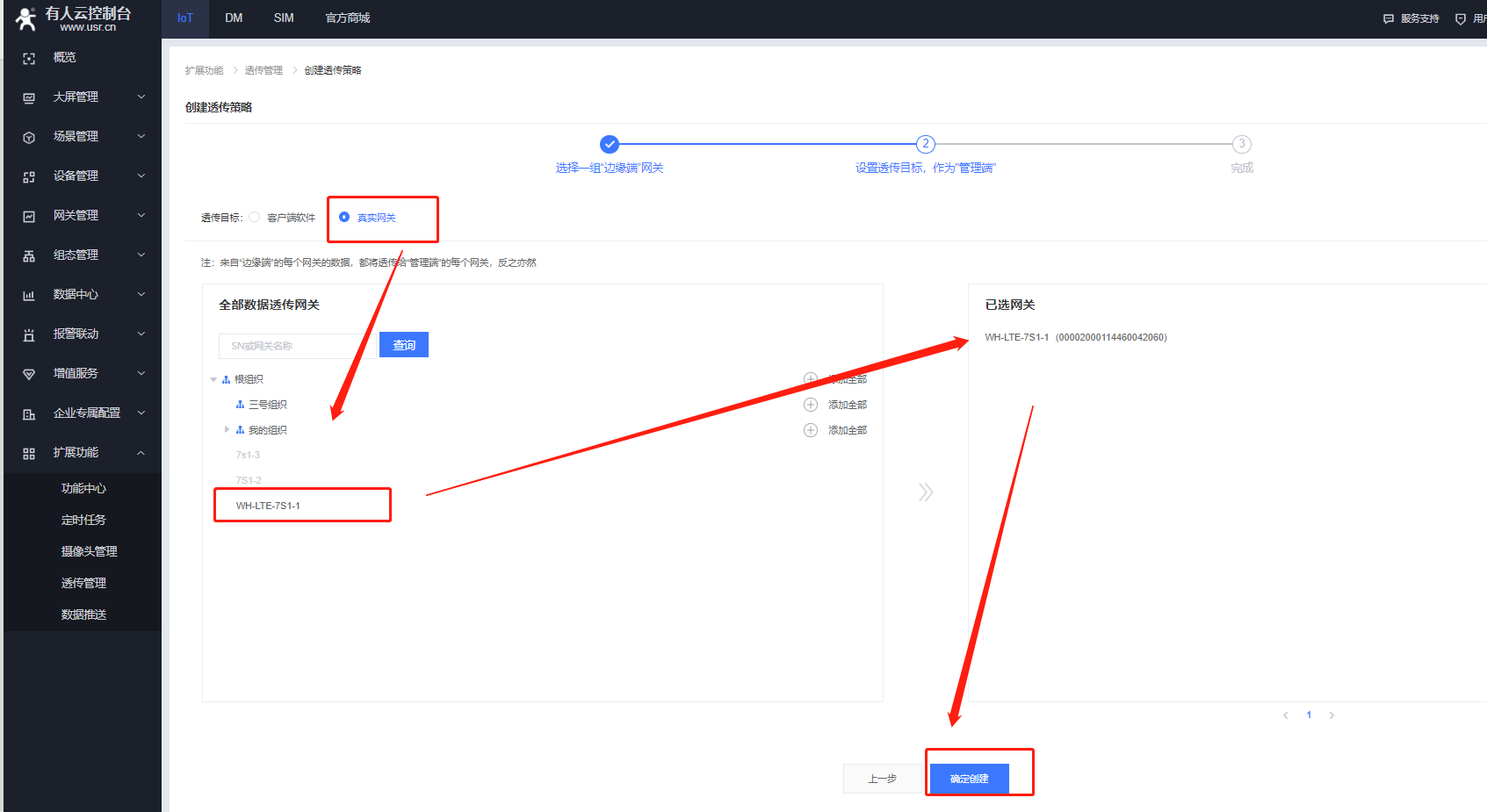

選擇一個作為管理端。確定創建。

2、產品參數設置

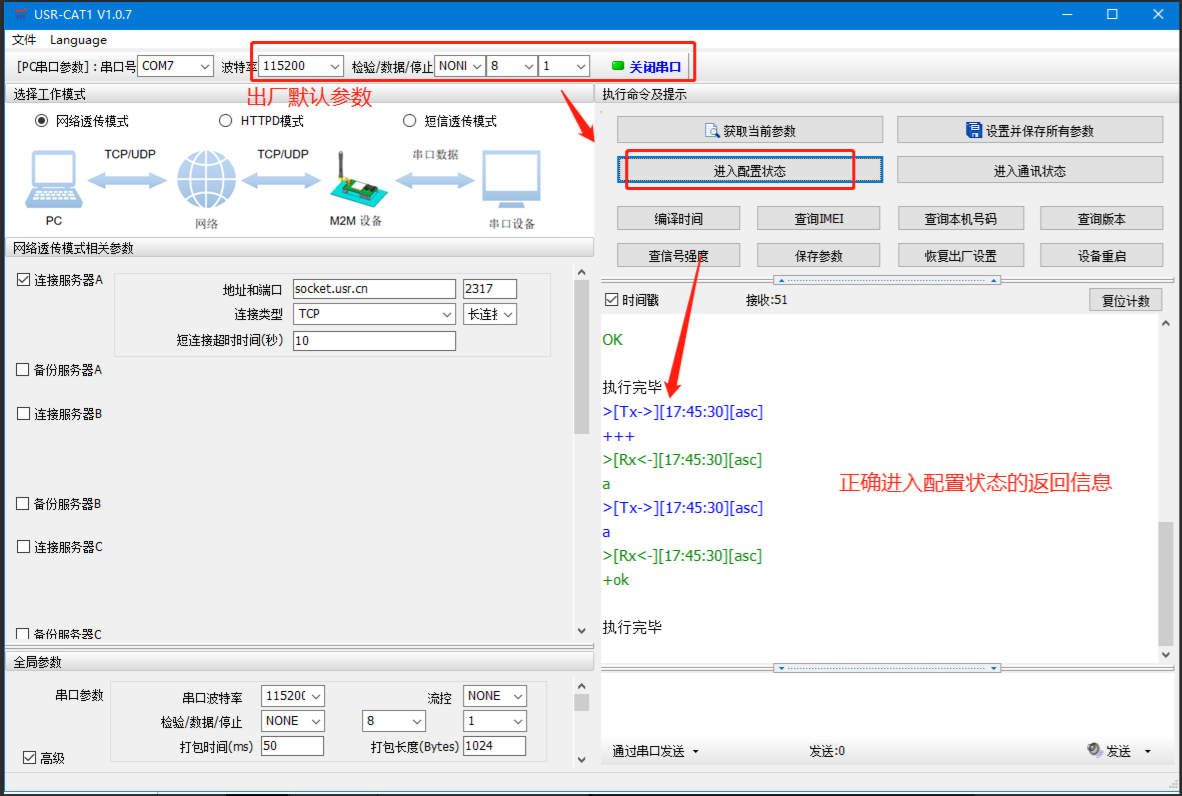

（1）電腦打開WH-LTE-7S1的設置軟件，選擇對應的串口線COM口號打開串口正確進入配置狀態。

（本案例以出廠默認參數：波特率115200，數據位8，校驗位none,停止位1）

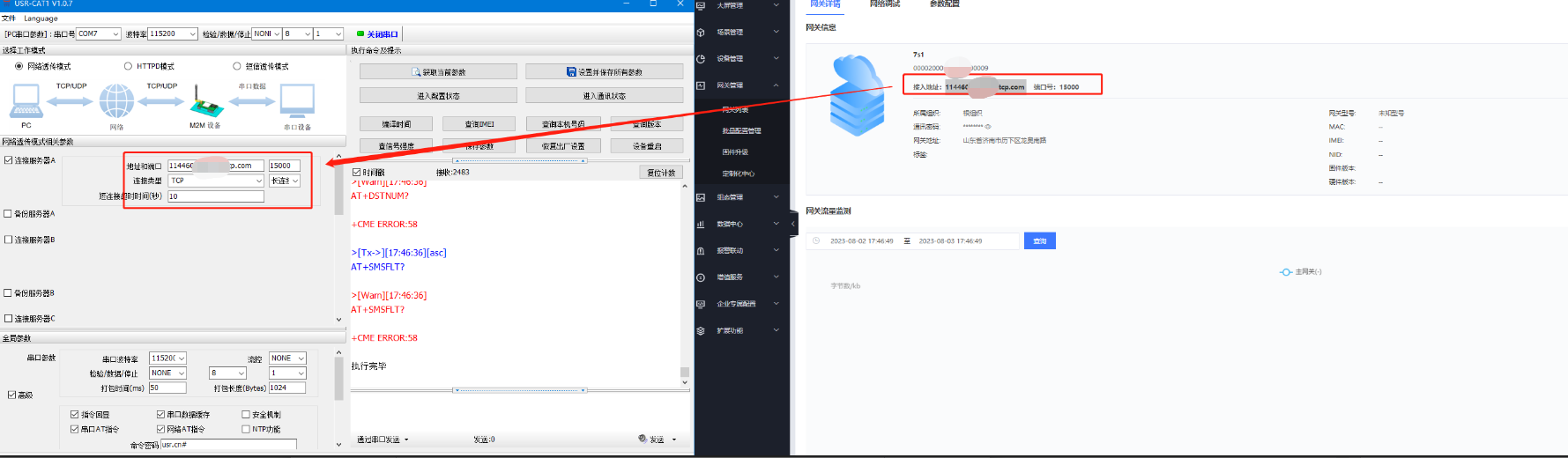

接入地址：114460.cnsh.iot-tcp.com 端口號：15000 寫入服務器IP和端口

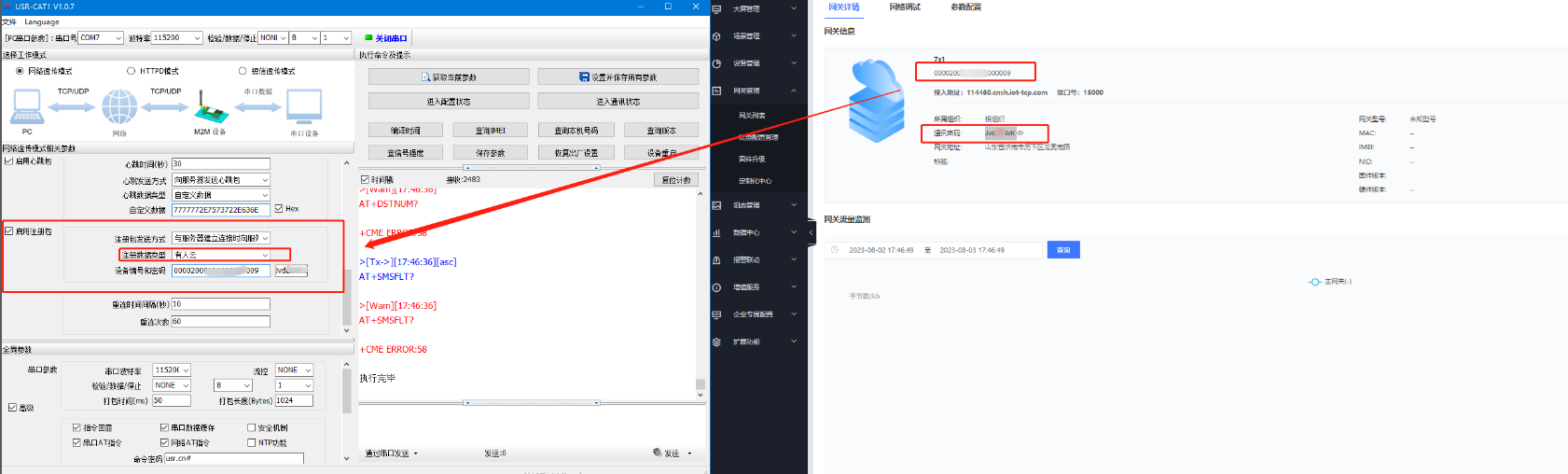

云平臺生成的SN和通訊密碼寫入注冊包有人云類型

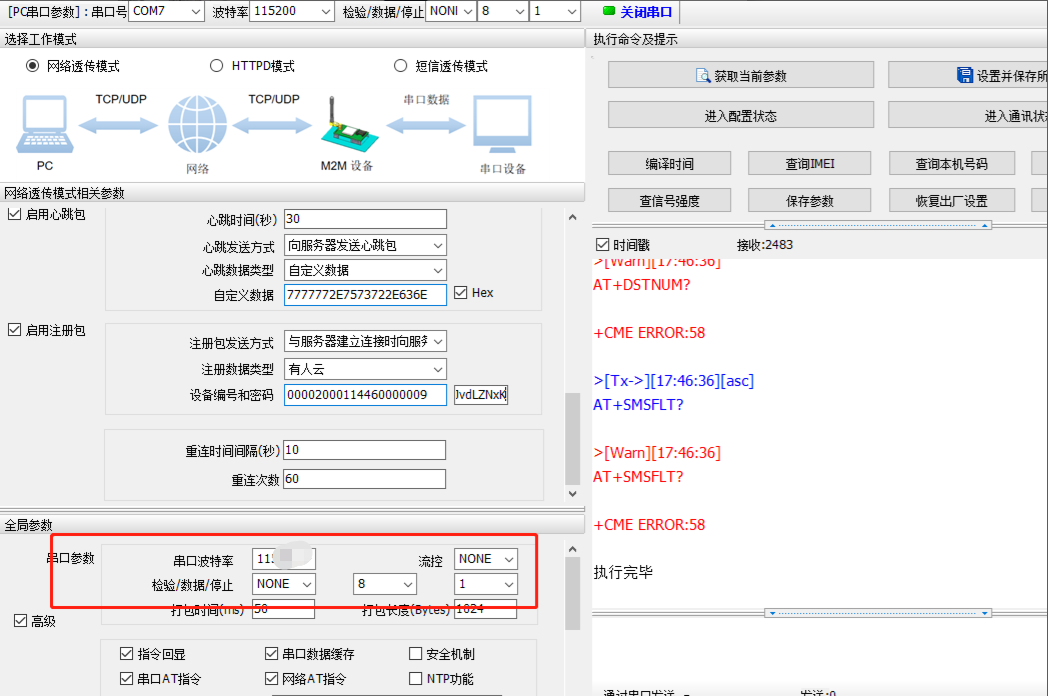

（3）配置7s1【全局參數】的串口參數:波特率、數據位、校驗位、停止位和傳感器的串口參數保持一致。

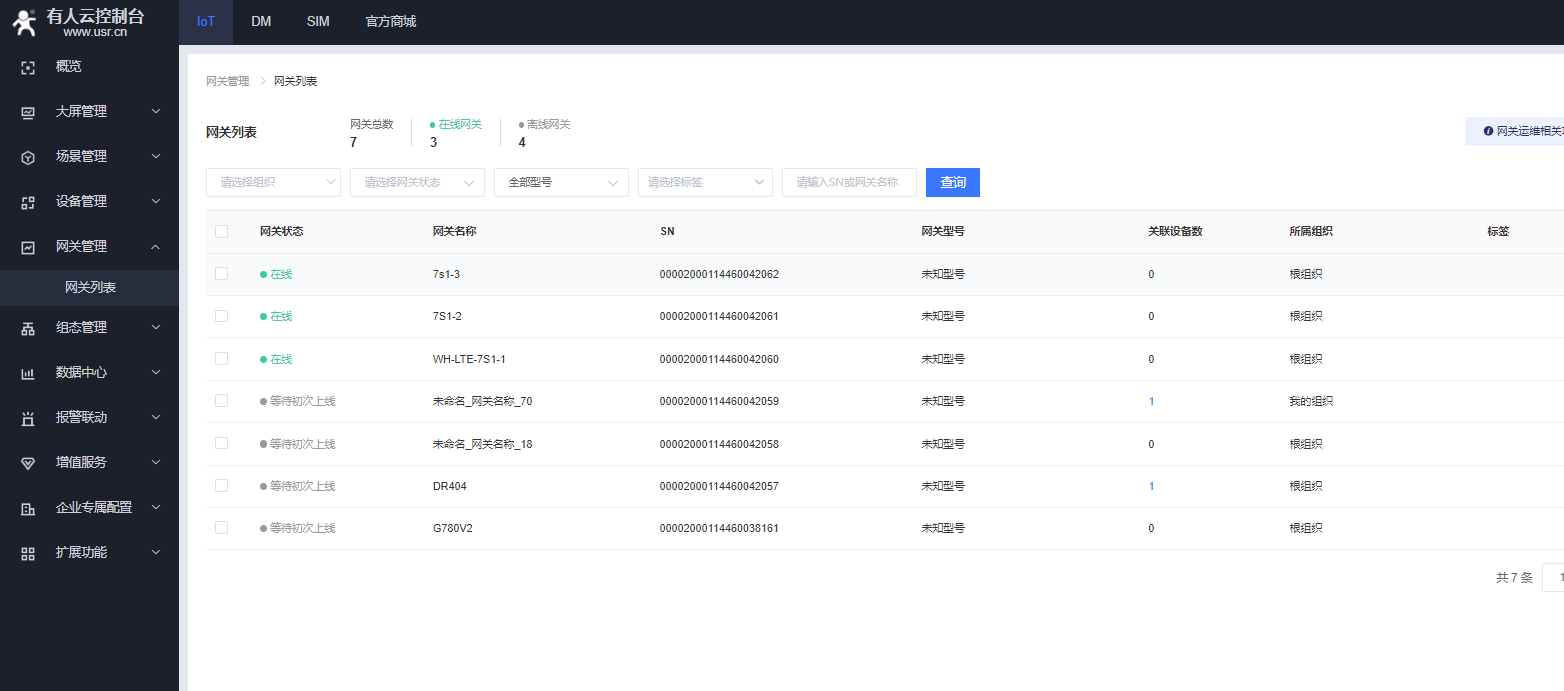

（4）配置完所有參數之后，點擊設置并保存所有參數重啟設備。重啟之后有人云可網關在線。

（5）同理操作其他兩個WH-LTE-7S1的網關參數設置。

1、功能調試

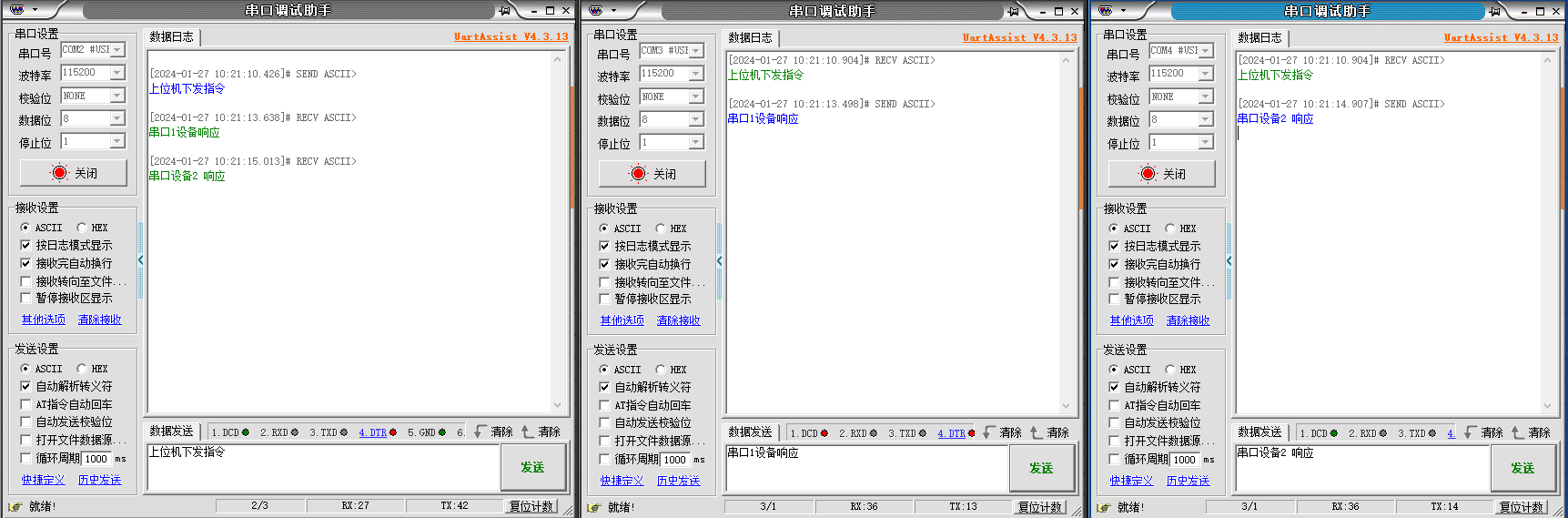

上位機下發指令兩個設備分別進行響應。

六、測試結論

編寫人：于冰 編寫日期：2024-01-27

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 訂正內容：初稿
