WH-LTE-7S1本地升級固件示例
一、資料下載
1、WH-LTE-7S1說明書官網下載鏈接:http://imbacareer.com.cn/Download/1104.html
2、WH-LTW-7S1 硬件設計手冊官網下載連接:http://imbacareer.com.cn/Download/978.html
3、WH-LTE-7S1 AT指令集官網下載鏈接:http://imbacareer.com.cn/Download/1002.html
4、WH-LTE-7S1 設置軟件官網下載鏈接:http://imbacareer.com.cn/Download/939.html
5、WH-LTE-7S1 其他資料官網下載鏈接:http://imbacareer.com.cn/Product/294.html
二、硬件連接
1、所需物品
WH-LTE-7S1 產品 1臺
USR-GPRS232-7X-EVK 1個
12V電源適配器 1個
USB調試線 1條
筆記本電腦 1臺
7S1-EVK 1臺
2、硬件連接

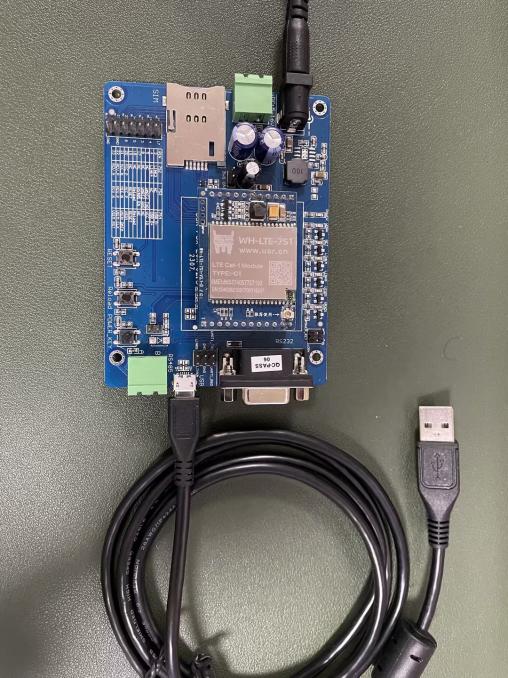

在7S1的EVK底板接DC12V電源適配器供電,EVK-USB口使用調試線接電腦USB口
器上電。
三、升級步驟
注意:將模塊上焊接的 GM5 模組的 31 腳和34腳短接。

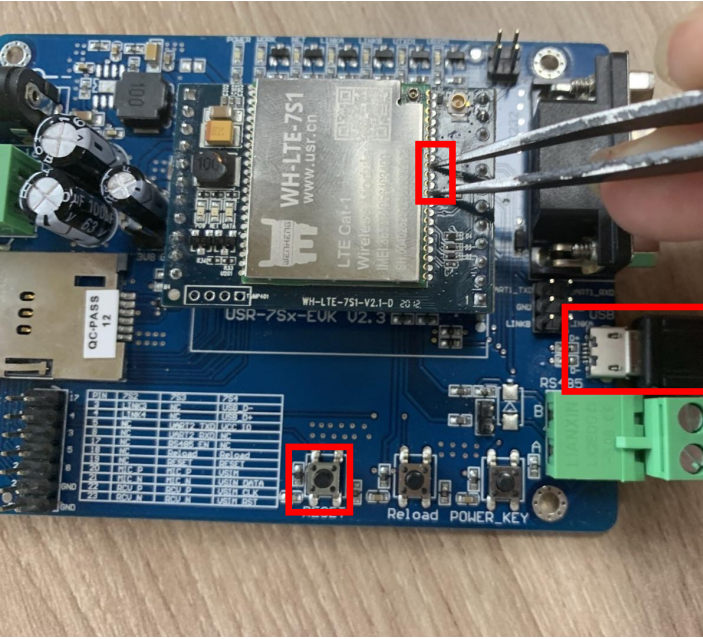

1、EVK 上電,鑷子或者其他工具短接 31、34 腳,EVK上 USB 口連接 USB 線到電腦,重啟EVK。如圖:

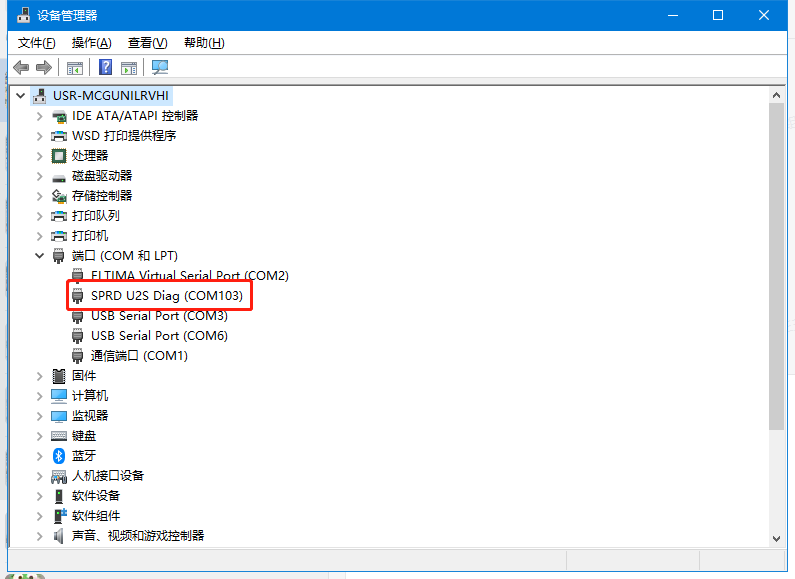

2、在設備管理器中可以看到出現下載端口,如圖:

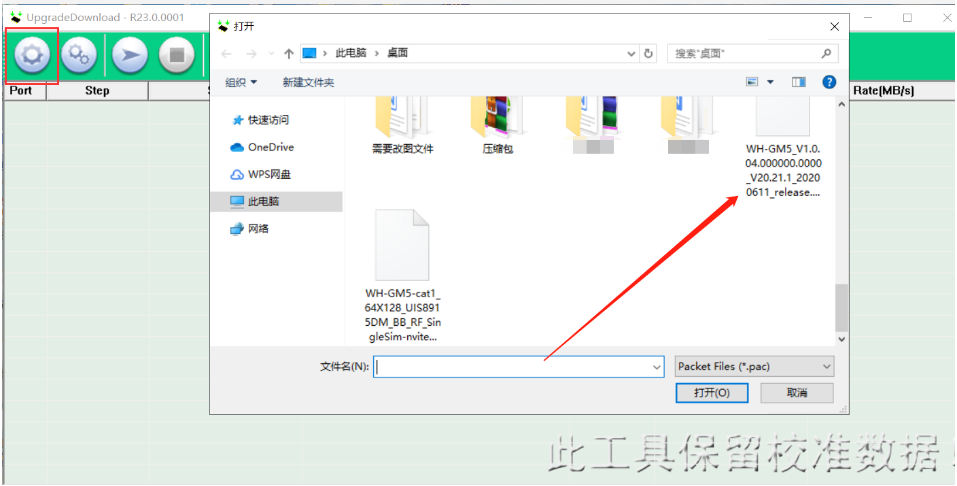

3、打開WH-LTE-7S1驅動下載軟件,選擇需要升級的固件路徑

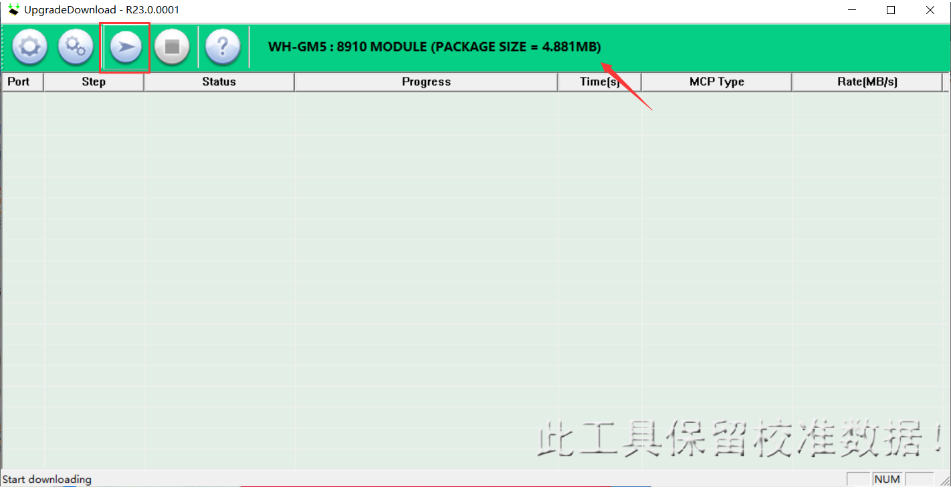

4、點擊第三個圖標開始升級固件

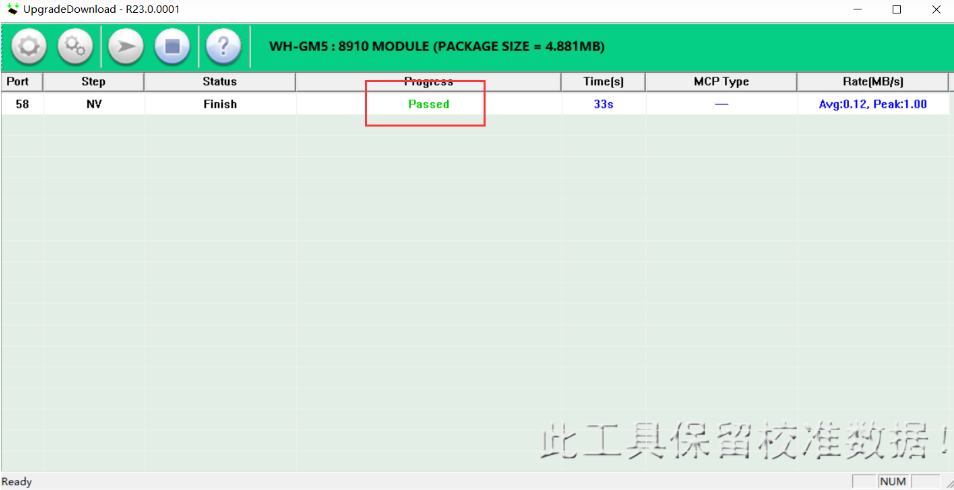

5、驅動下載軟件中提示passed升級成功

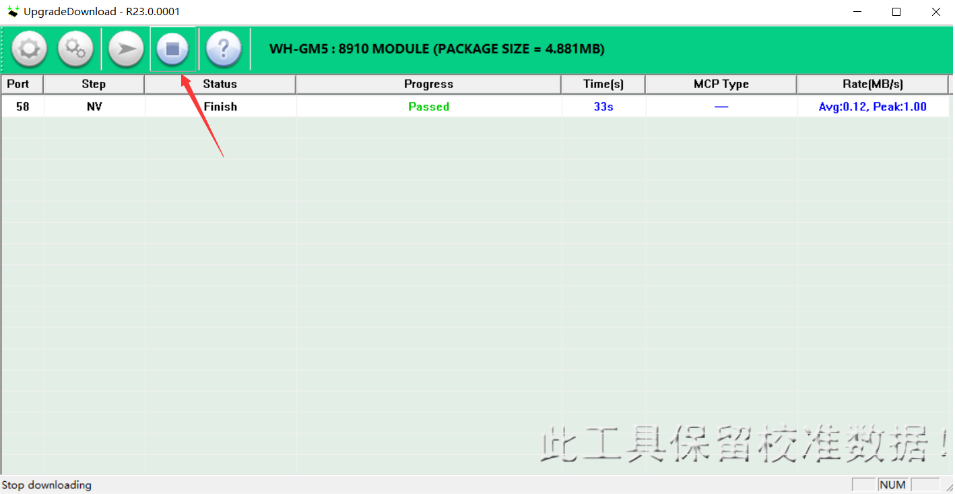

6、點擊驅動下載軟件暫停圖標關閉軟件即可使用
編寫人:劉琰偉 編寫日期:2024-01-27
審核人:金志方 審核日期:2024-01-30
訂正版本:V1.0 訂正內容:初稿
