WH-LTE-7S1-CT-N40連接MQTT服務器數據透傳示例

一、資料下載

1、WH-LTE-7S1-N40 資料包：http://imbacareer.com.cn/Download/1261.html

2、WH-LTE-7S1-N40 設置軟件下載鏈接：http://imbacareer.com.cn/Download/1355.html

3、串口調試助手下載鏈接：http://imbacareer.com.cn/Download/27.html

4、MQTT客戶端軟件下載：可以自行前往百度下載MQTTX軟件用于數據調試

二、硬件連接

1、所需物品

WH-LTE-7S1-N40 模組 1個
WH-LTE-7S1-N40 測試底板 1個

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

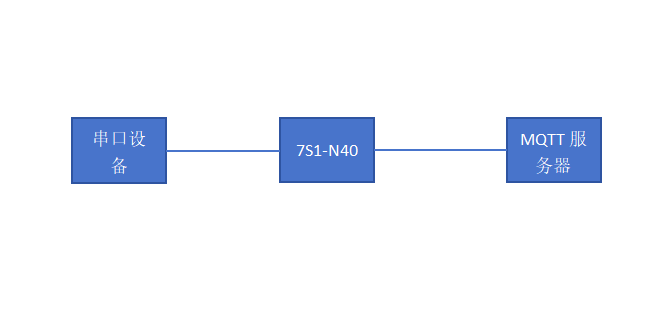

2、硬件連接

WH-LTE-7S1-N40 安裝到測試底板上，底板的232串口接USB-RS232串口線到電腦USB口，然后底板接12V電源適配器給模組供電。本案例中，串口設備使用串口調試助手軟件模擬。

三、產品參數設置

1、WH-LTE-7S1-N40參數設置

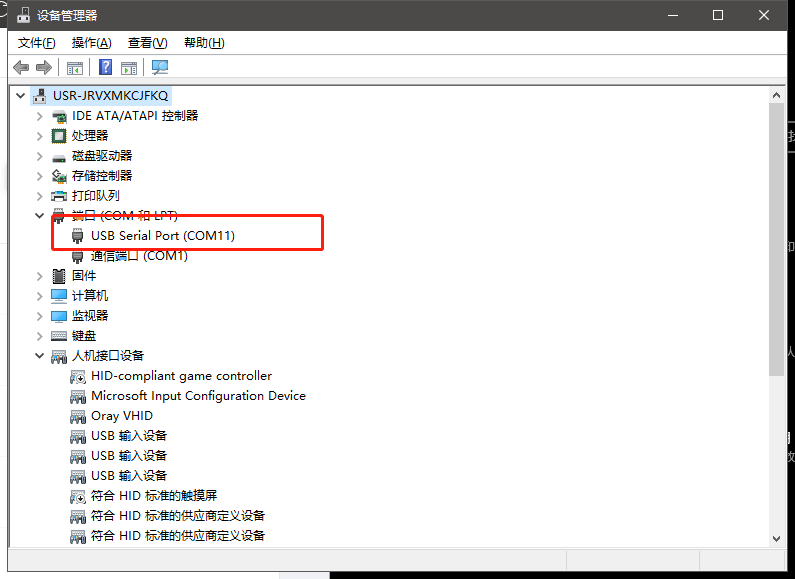

打開電腦的設備管理器，點擊端口，查看模組連接RS232串口線在電腦端生成的com口號。

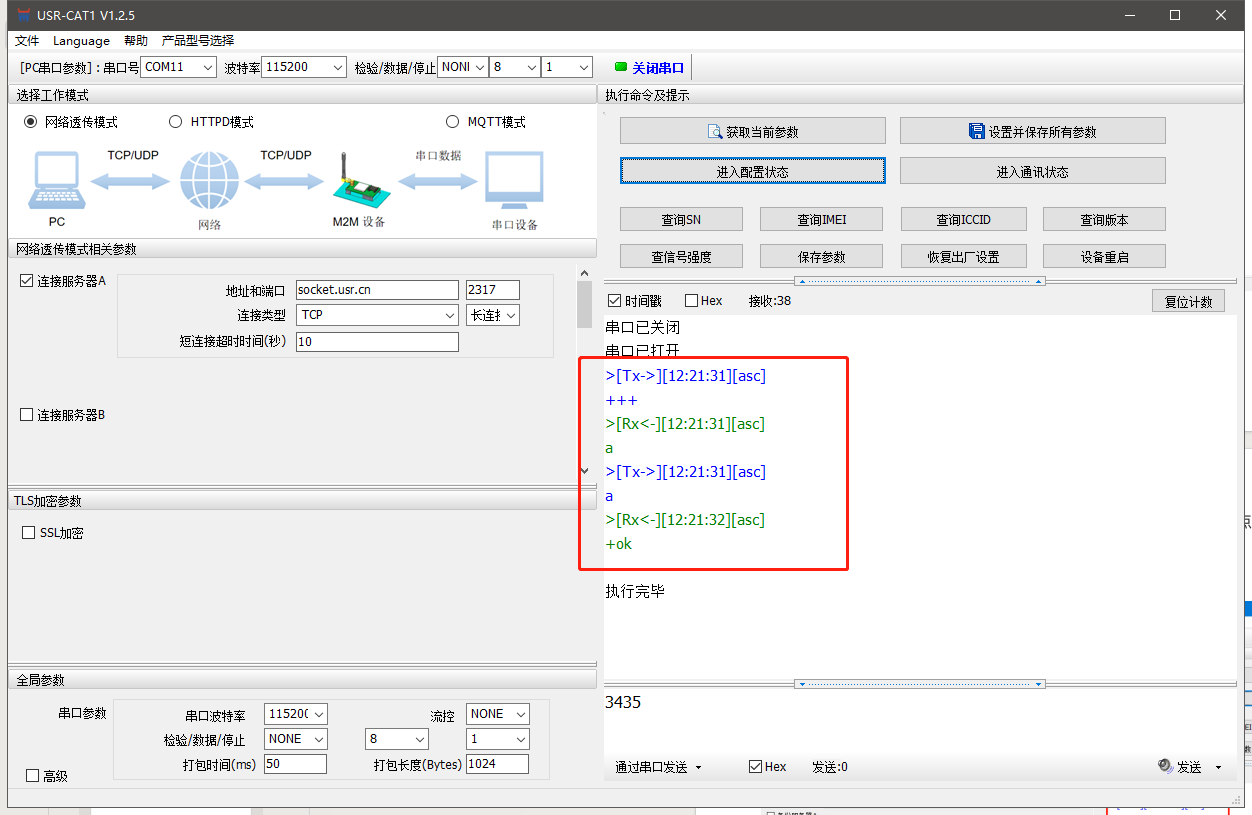

下載并打開模組的設置軟件，調用對應的com口號，按照模組出廠默認的串口參數（115200 N 8 1）打開對應的串口。點擊進入配置狀態。此時可以看到模組返回a+ok信息。

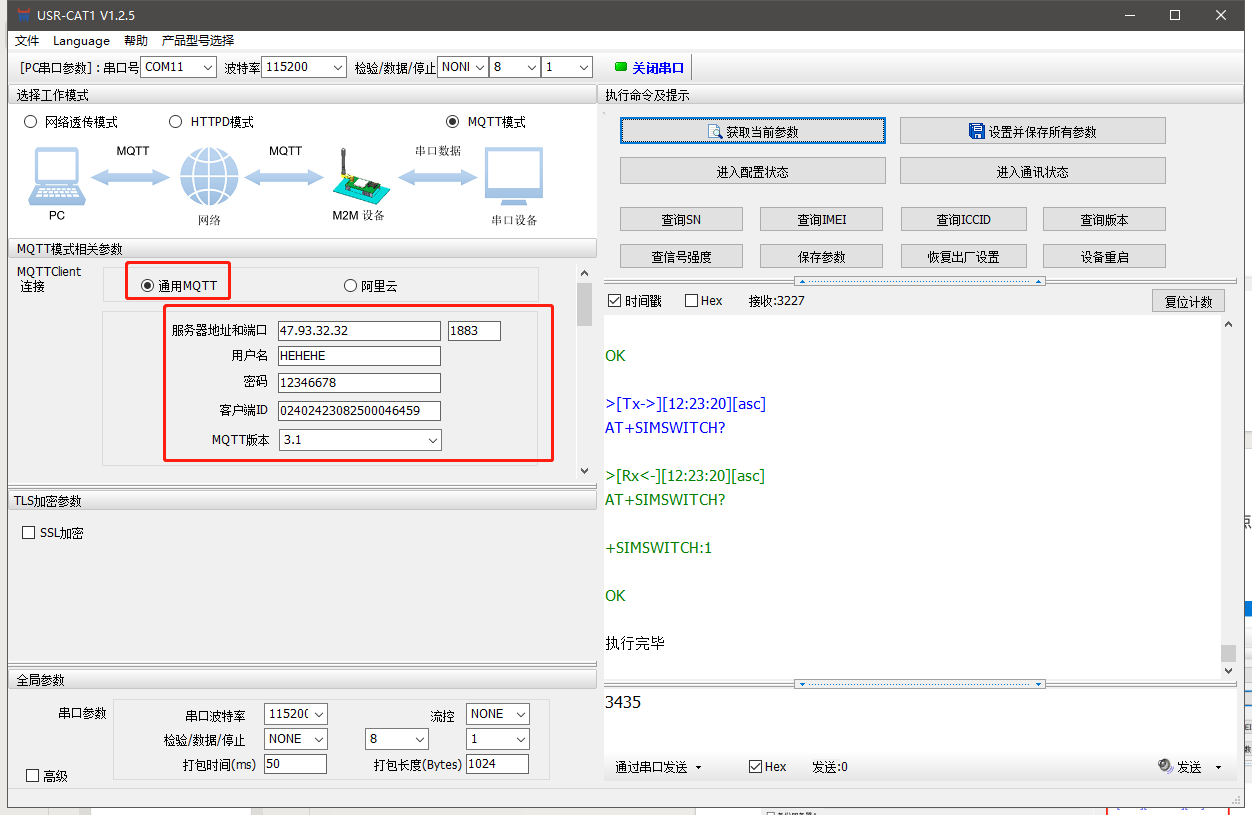

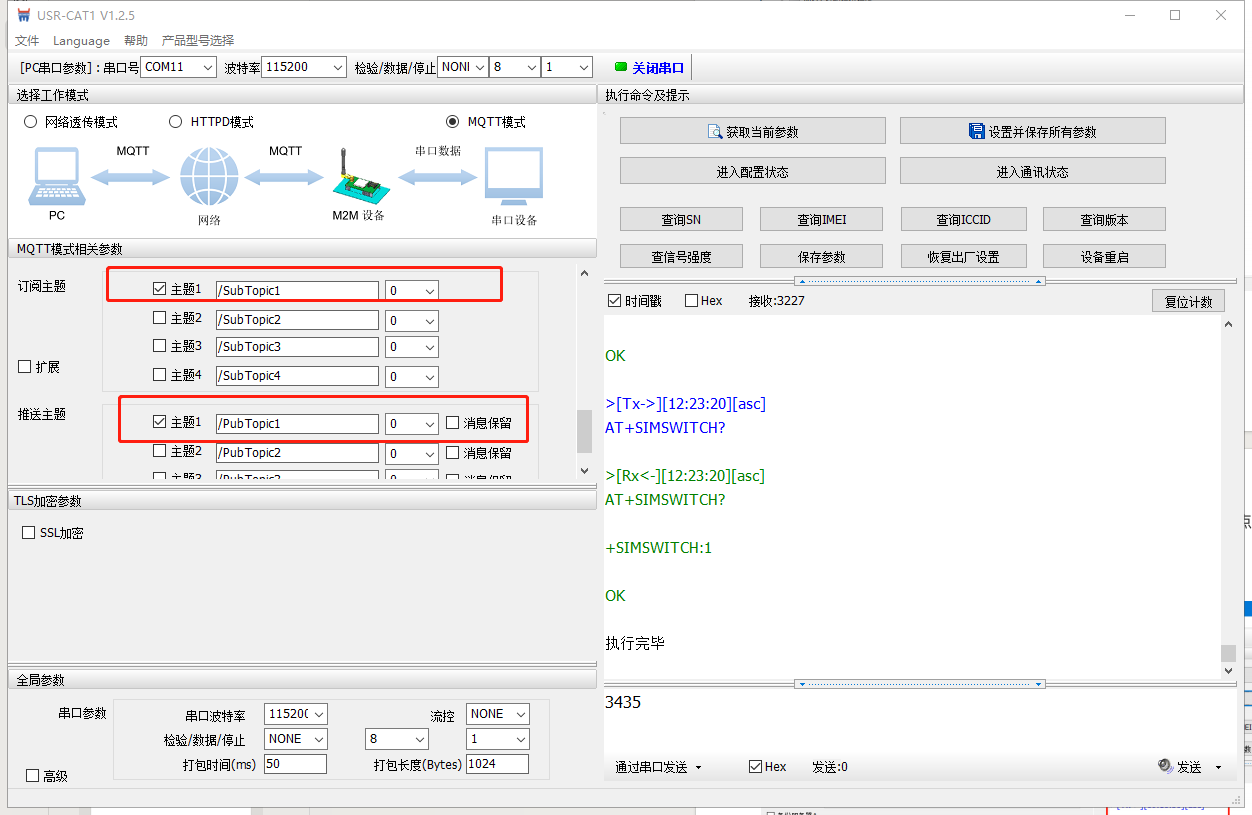

進入配置狀態后，點擊獲取當前參數，可以讀到模組目前出廠默認參數配置，切換到mqtt模式，配置私有mqtt服務器的相關參數。注：模組的串口參數與終端串口設備的串口參數要保持一致，可以在全局參數中自定義修改。

最后點擊設置并保存所有參數。

四、MQTTX軟件參數設置

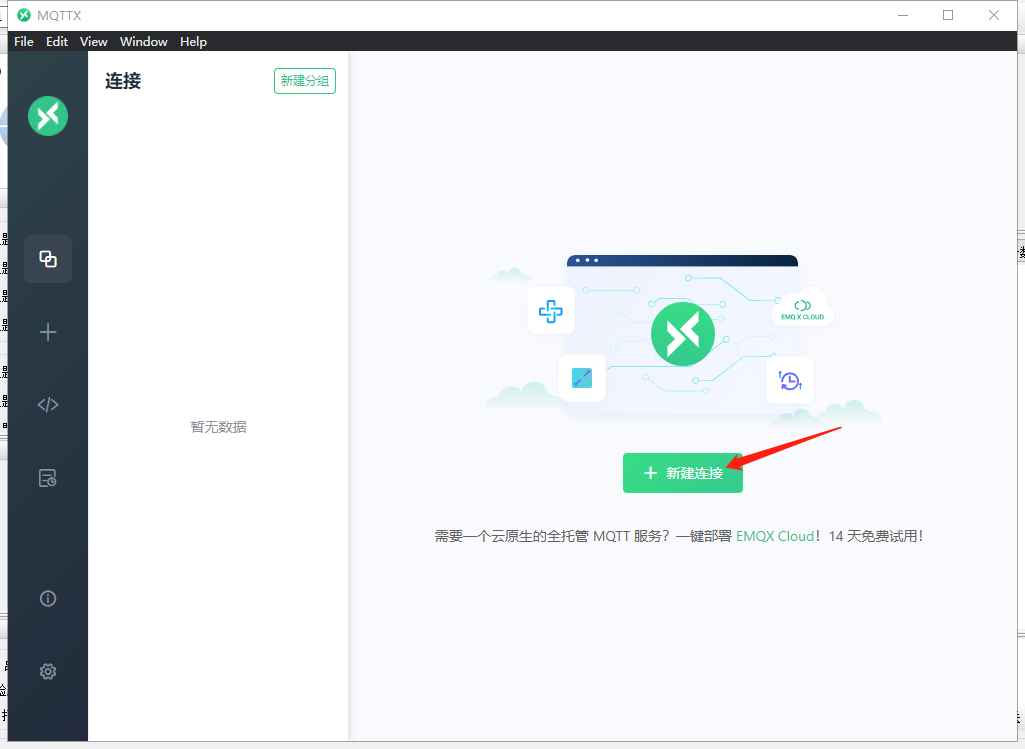

在電腦端，下載并打開mqttx軟件，點擊新建連接。

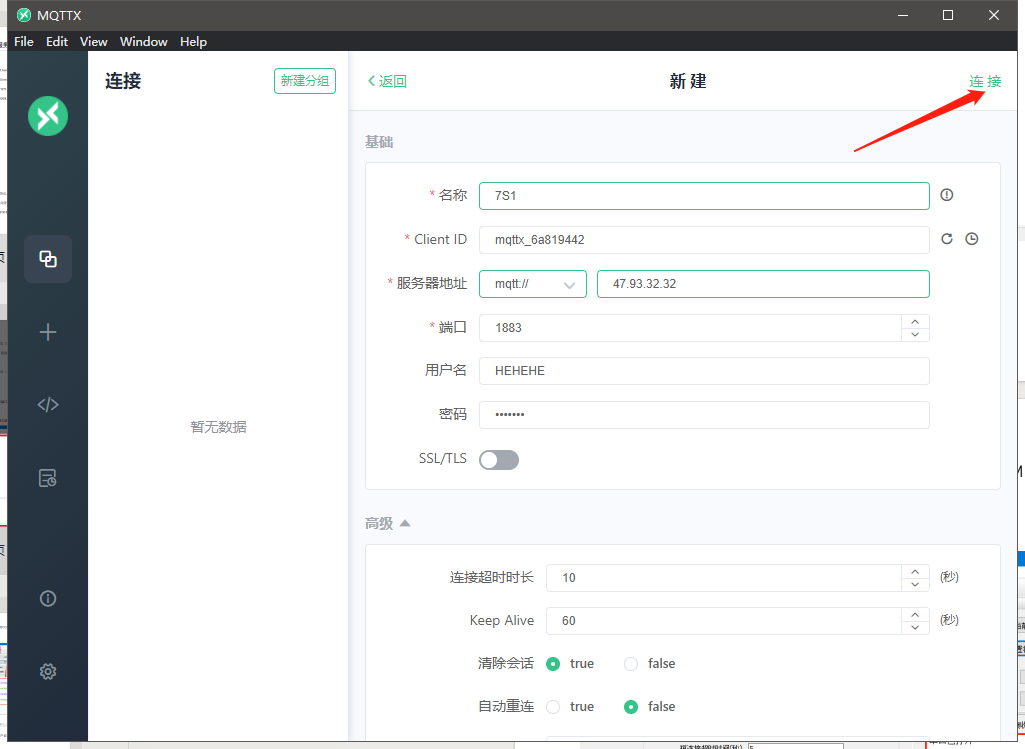

登陸名稱可以自定義，配置服務器地址、端口以及用戶名和密碼。配置完成后點擊連接。

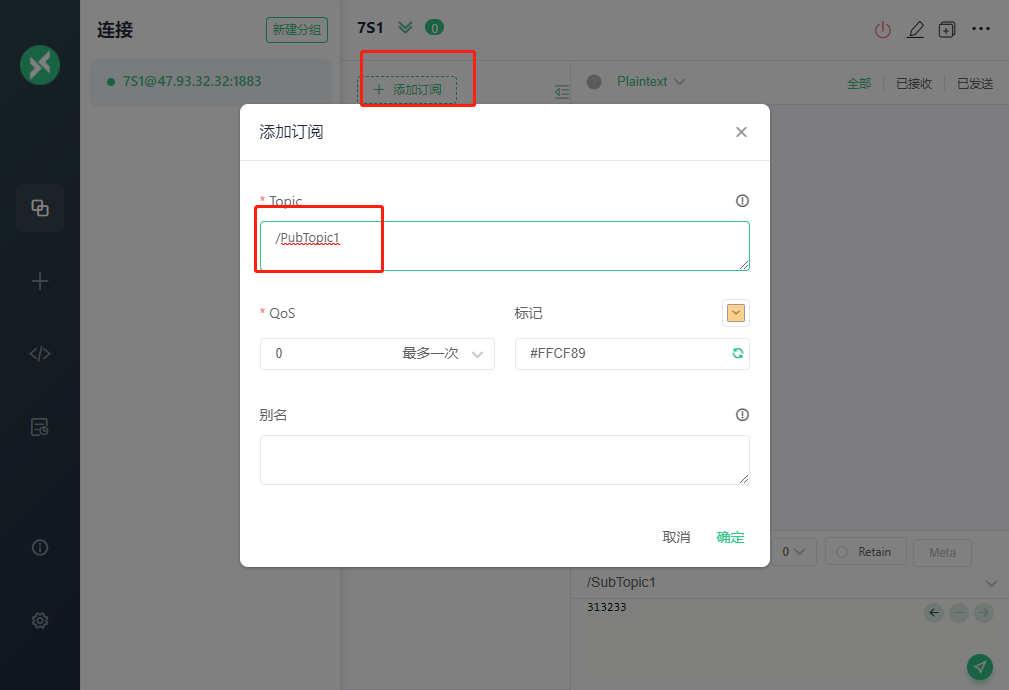

在MQTTX軟件添加訂閱主題，訂閱主題填寫模組的發布主題，發布主題填寫模組的訂閱主題。

五、功能調試

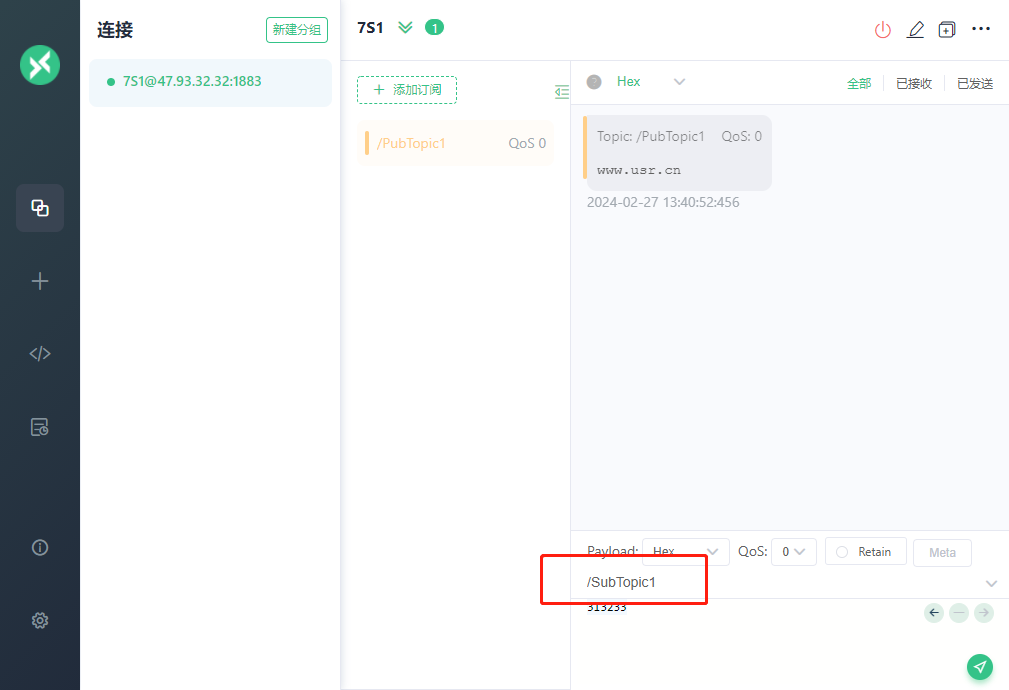

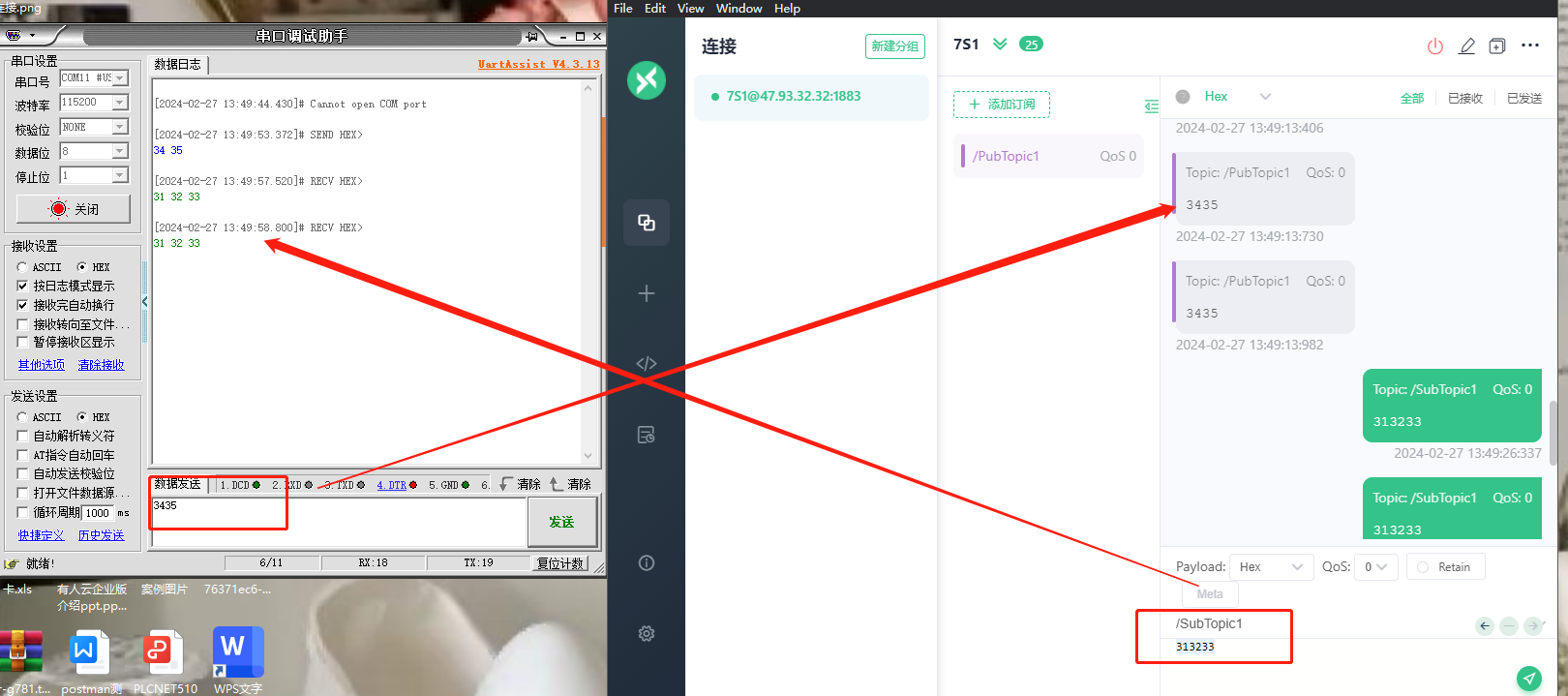

串口調試助手調用設備管理器中的com11我們用來模擬串口終端設備。串口助手發送數據，可以在mqttx軟件做接收，mqttx軟件發送數據可以經過模組傳輸?shù)酱凇?/span>

六、測試結論

根據上圖串口助手和mqttx軟件數據交互的測試，我們可以看到232串口發出的數據報文經過模組可以透傳到mqtt服務器上面。Mqtt服務器發送數據，也可以經過模組傳輸給下面的終端設備。

編寫人：霍晴 編寫日期：2024-02-27

審核人：金志方 審核日期：2024-03-01

訂正版本：V1.0 訂正內容：初稿
