WH-LTE-7S0-CT-N41套接字分發協議示例

一、資料下載

WH-LTE-7S0-CT-N41說明書官網下載鏈接：http://imbacareer.com.cn/Download/1350.html

WH-LTE-7S0-CT-N41硬件設計官網下載鏈接：http://imbacareer.com.cn/Download/1351.html

WH-LTE-7S0-CT-N41 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1352.html

WH-LTE-7S0-CT-N41其他資料官網下載鏈接：http://imbacareer.com.cn/Product/399.html

WH-LTE-7S0-CT-N41設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1355.html

WH-LTE-7S0-CT-N41調試助手官網下載鏈接：http://imbacareer.com.cn/Download/27.html

套接字分發協議說明書：http://imbacareer.com.cn/Download/697.html

二、硬件連接

1、所需物品

WH-LTE-7S0-CT-N41 1臺

USR-7SX-EVK 1個

5V/12V電源適配器1個

USR-RS232串口線1條

筆記本電腦1臺

2、硬件連接

WH-LTE-7S0-CT-N41的232串口接USB-RS232串口線到電腦USB口，然后產品接5V/12V電源適配器上電。

電腦打開設置軟件。

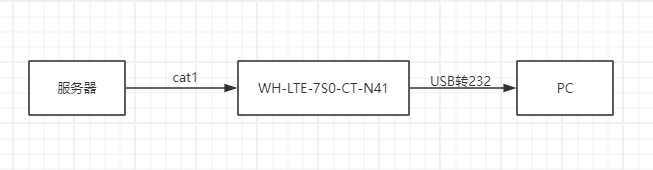

硬件連接框圖：

三、產品參數設置

1、WH-LTE-7S0-CT-N41參數設置

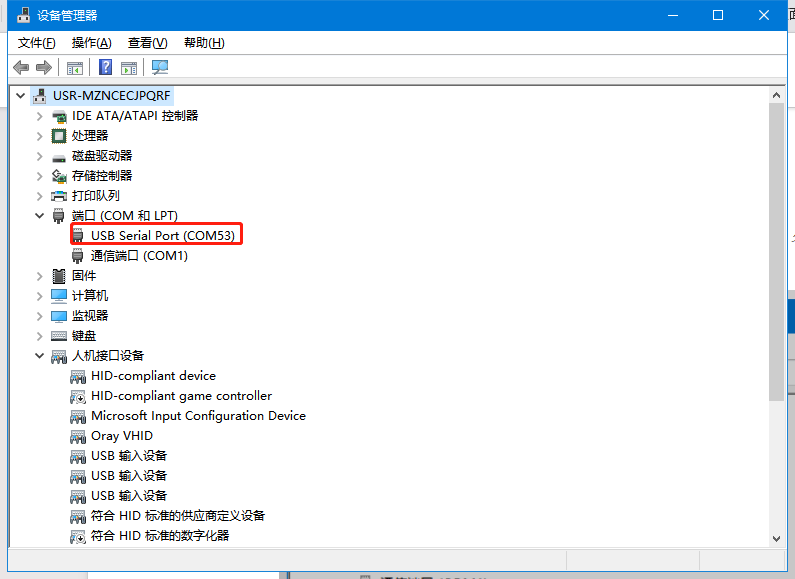

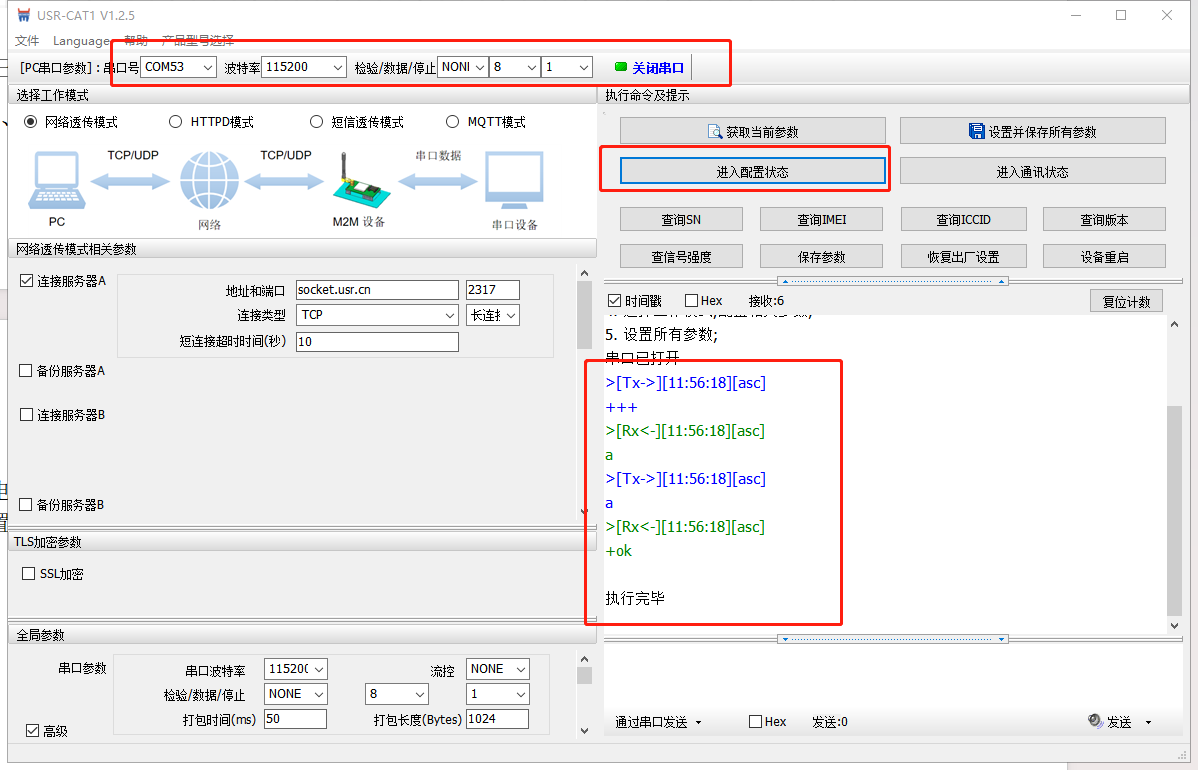

電腦打開WH-LTE-7S0-CT-N41的設置軟件，在電腦設備管理器中找到對應的端口號，并用設置軟件打開。使用設置軟件打開串口、進入配置狀態（模塊默認出廠參數：115200，NONE,8,1）返回下圖信息表明正確進入配置狀態。

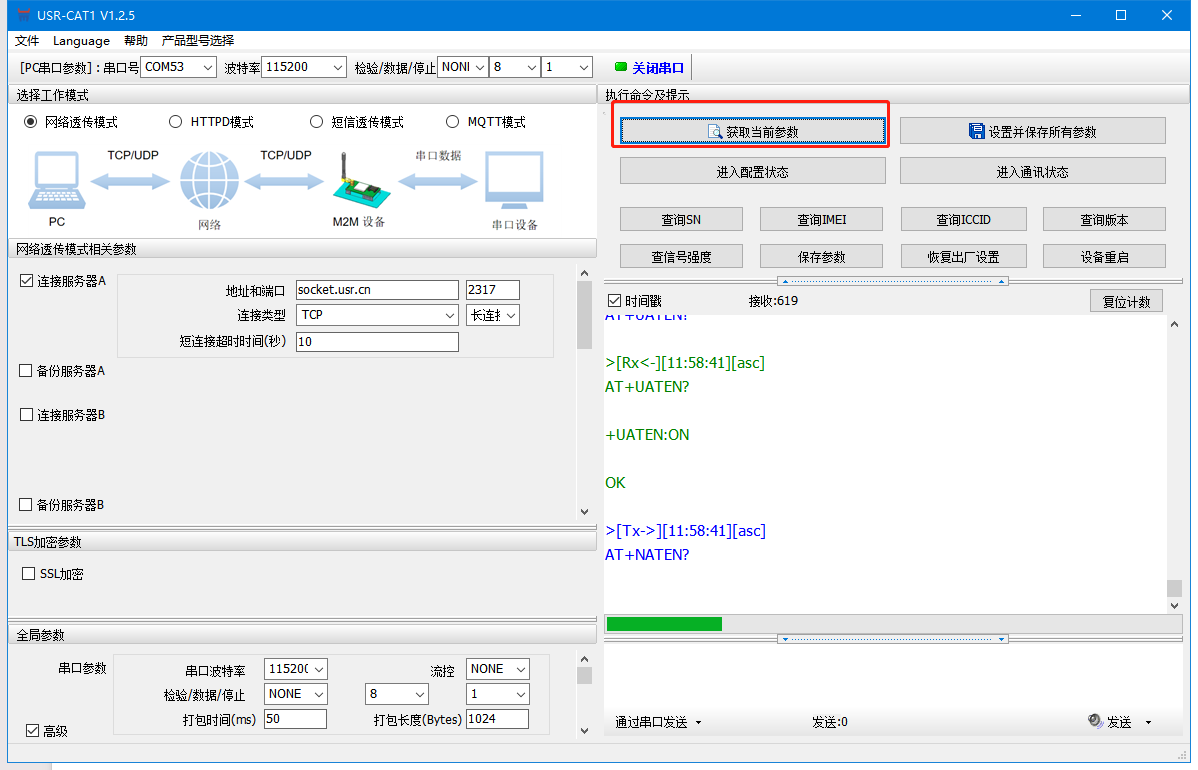

獲取當前參數，配置參數

使能socket套接字分發功能：發送AT+SDPEN=ON(AT指令后需要加回車換行)，設置連接的服務器地址和端口號，然后重啟設備（AT+S）使設置生效。注：我用的是我司測試服務器，大家以實際使用服務器為準填寫。

四、功能調試

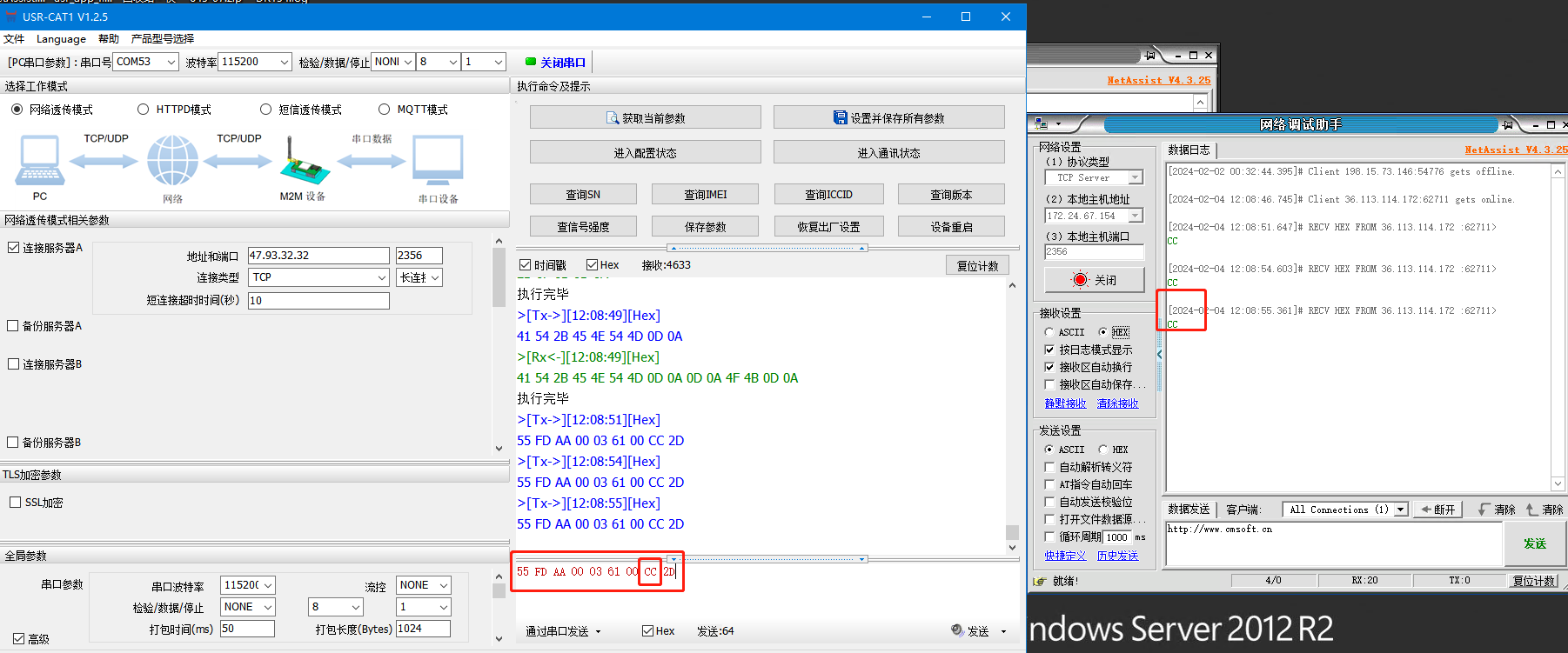

重啟后，模塊會主動連接服務器，通過串口發送指定格式的數據出去。

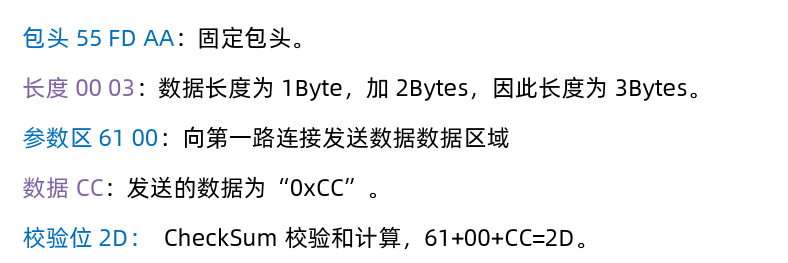

注意：以HEX格式發送

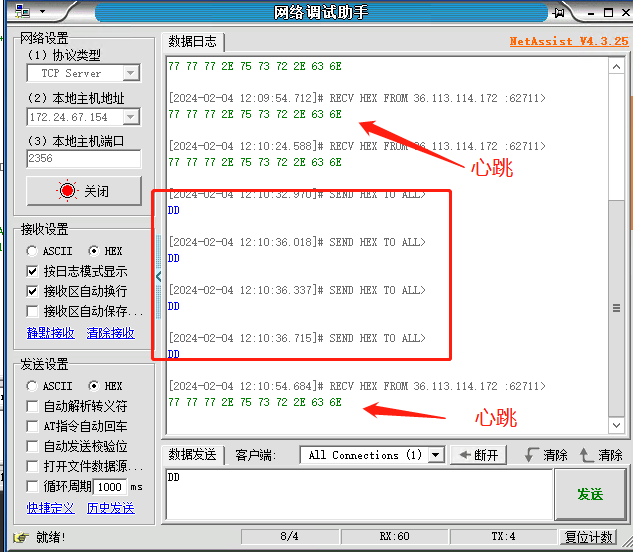

服務器收到的數據：

服務器發送數據給模塊：

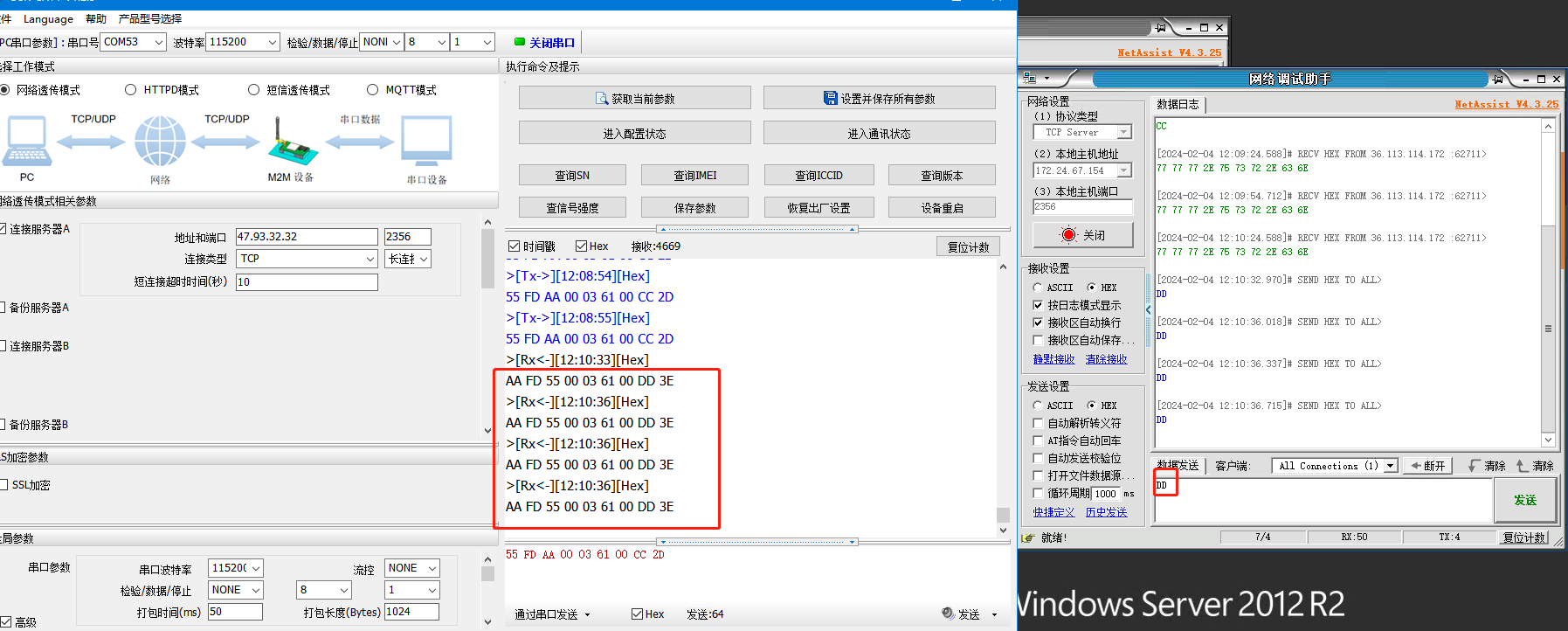

設備收到的數據：

編寫人：王玉雪 編寫日期：2024-02-04

審核人：金志方 審核日期：2024-03-05

訂正版本：V1.0 訂正內容：初稿
