一、資料下載

USR-N510 H7說明書：http://imbacareer.com.cn/Download/1159.html

設置軟件：http://imbacareer.com.cn/Download/383.html

二、準備工作

1、USR-N510-H7產品  數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺
6、645-2007電表 數量1臺

7、電表電源線 1條

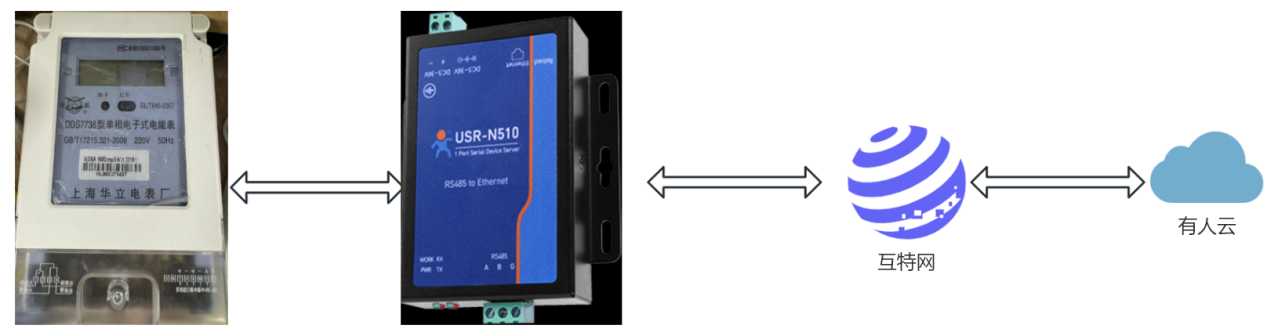

三、連接框圖

電表—（485）—N510—（網線）—路由器—（互聯網）—有人云

四、設置步驟

1、有人云設置

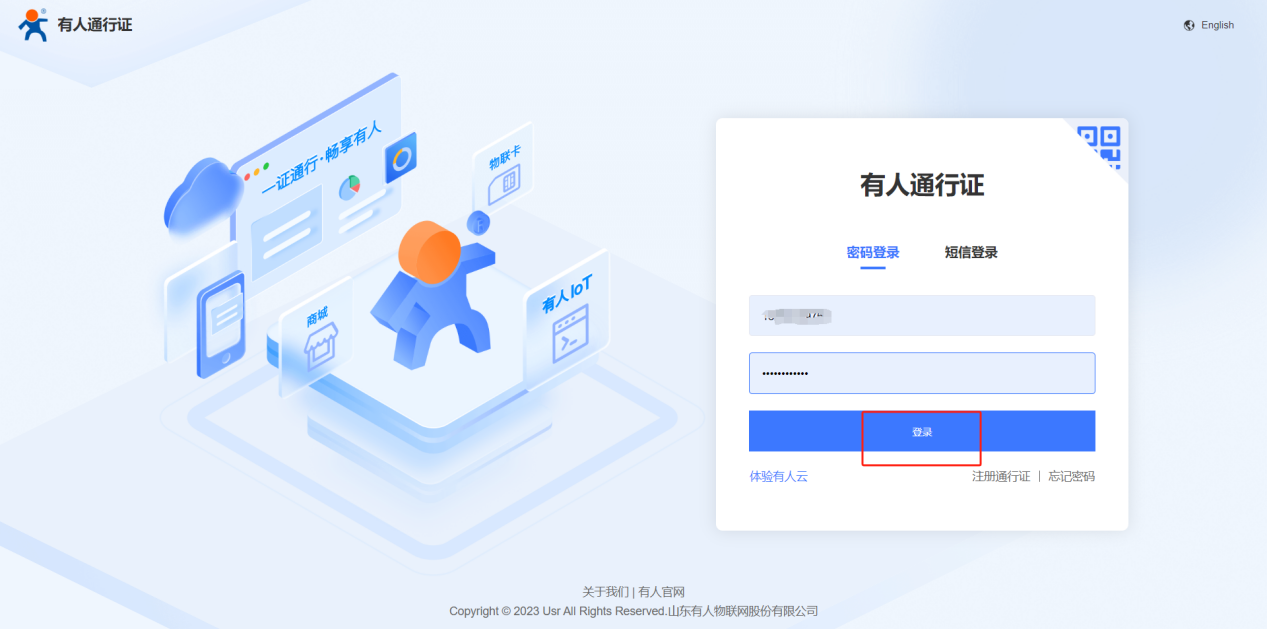

（1）登錄有人云:https://account.usr.cn/（如果沒有賬號先申請通行證）

（2）網關管理——網關列表——添加網關

網關名稱：自定義
所屬組織：自定義
sn：N510-h7背面標簽
mac：N510-h7背面標簽
保存

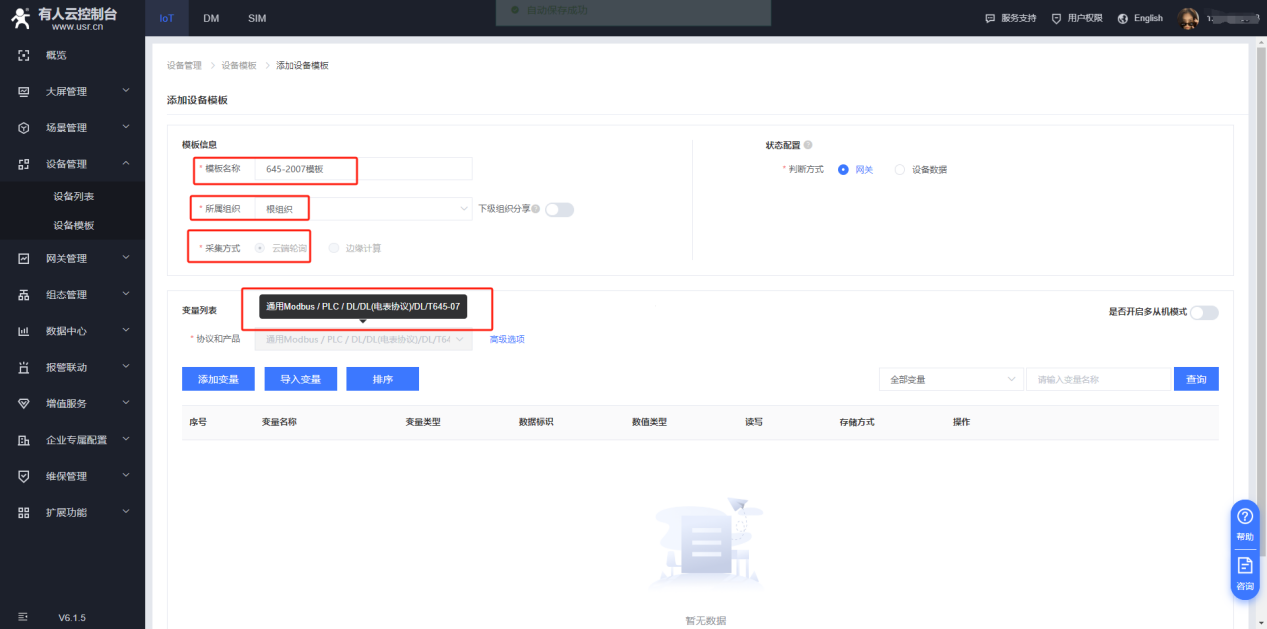

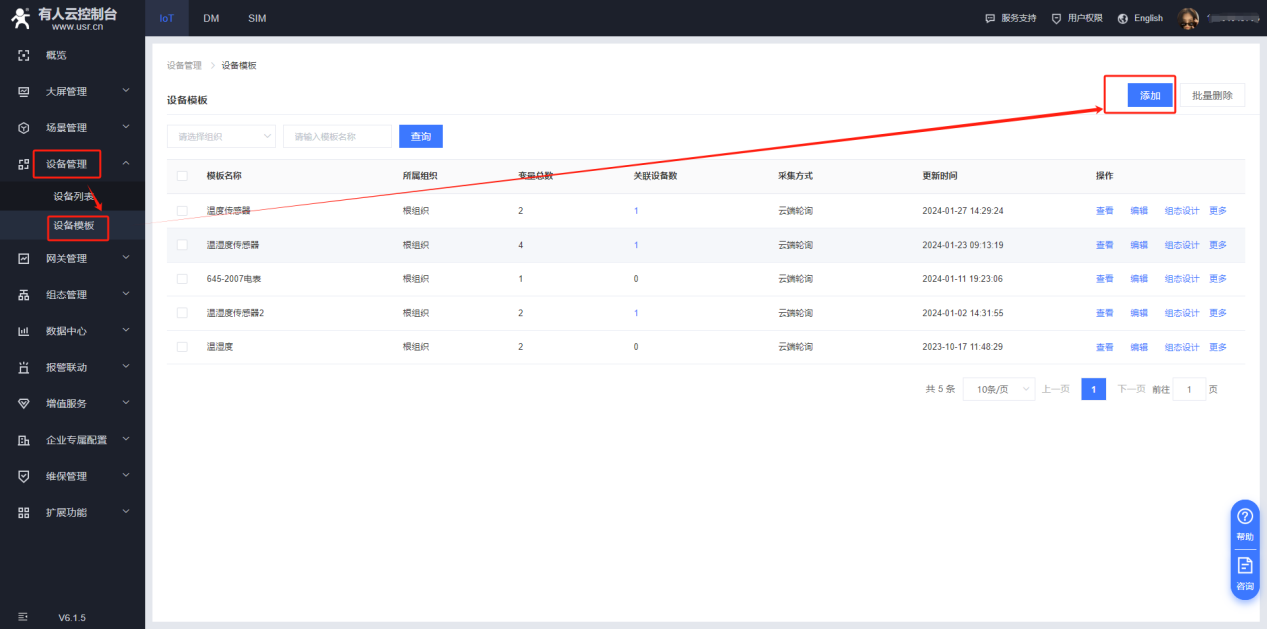

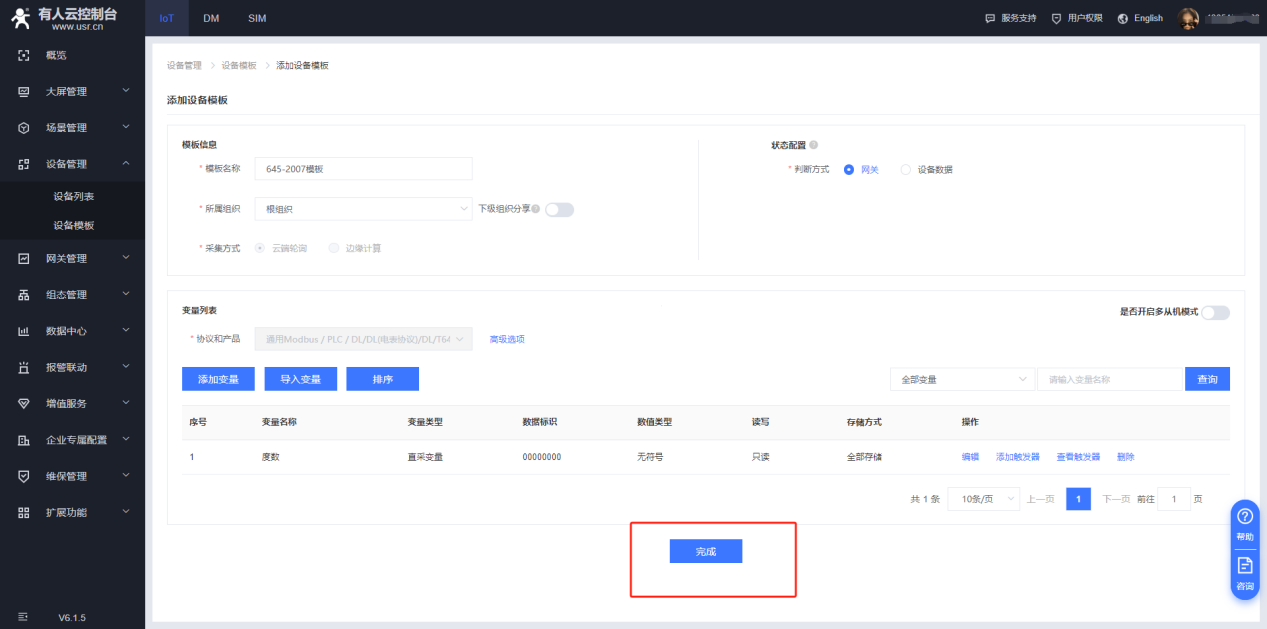

（3）設備管理——設備模板——添加模板
模板名稱：自定義
所屬組織：和網關同一個組織
采集方式：云端輪詢
協議和產品：DL/645—2007電表協議

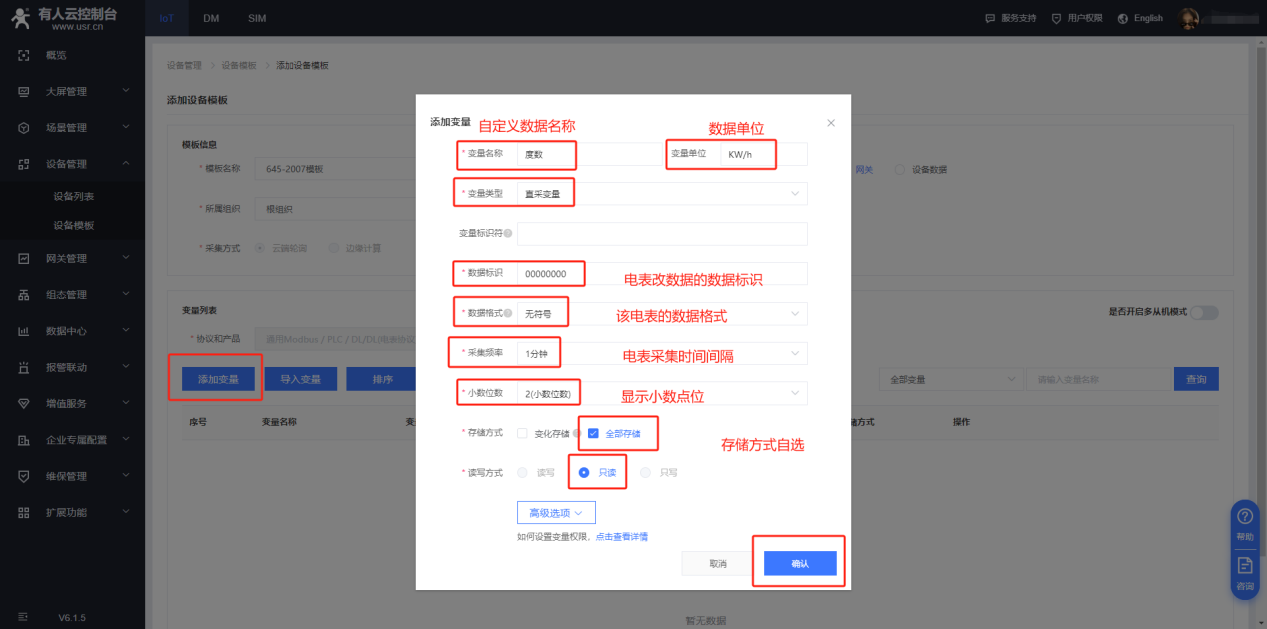

添加變量，本次案例展示讀取電表度數的變量配置：
變量名稱：“度數”，單位：KW/h。
變量標識符不用填。
數據標識：00000000
數據格式：無符號
采集頻率：1分鐘
小數點位數：2
存儲方式：全部存儲
讀寫方式：只讀

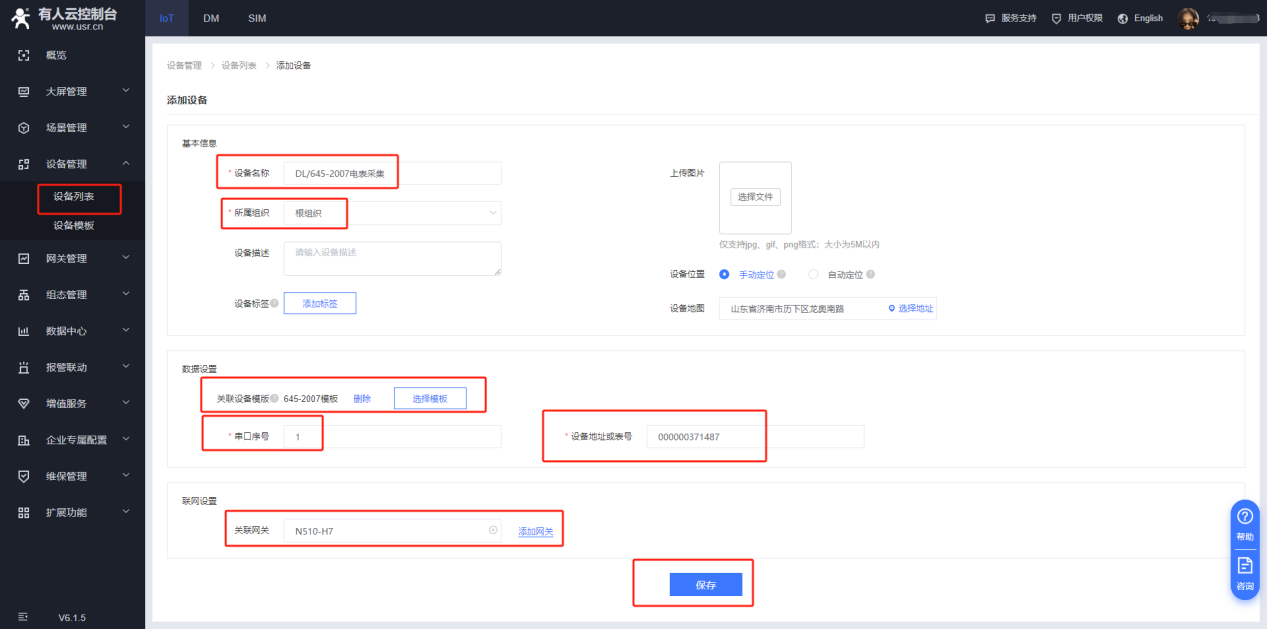

（4）設備管理——設備列表——添加設備

設備名稱：自定義
所屬組織：和模板、網關一致
關聯設備模板：選擇添加的模板-溫濕度傳感器
串口序列：1（此處為我司聯網設備的串口序號，默認為1就可以）
設備地址或標號：000000371487（測試電表表號為000371487，不足12位的，前面補0，若電表號位數超了12位，取后12位輸入）
關聯網關：選擇添加的網關N510-H7
保存

2、N510-H7配置

（1）新購買的USR-N510網口和電腦網口都接到通一個路由器上，給N510供電。

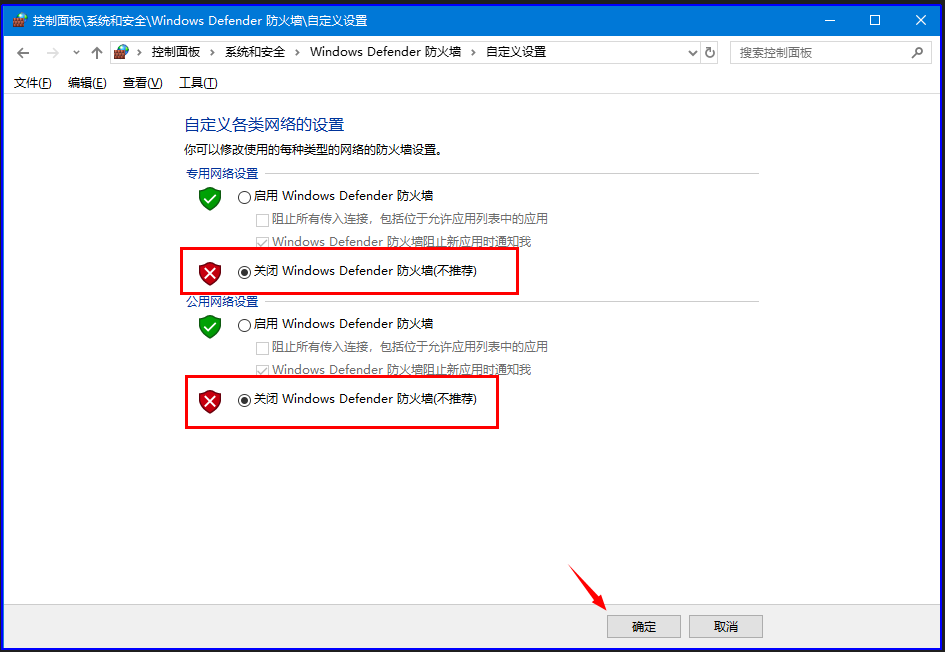

（2）電腦關閉防火墻。

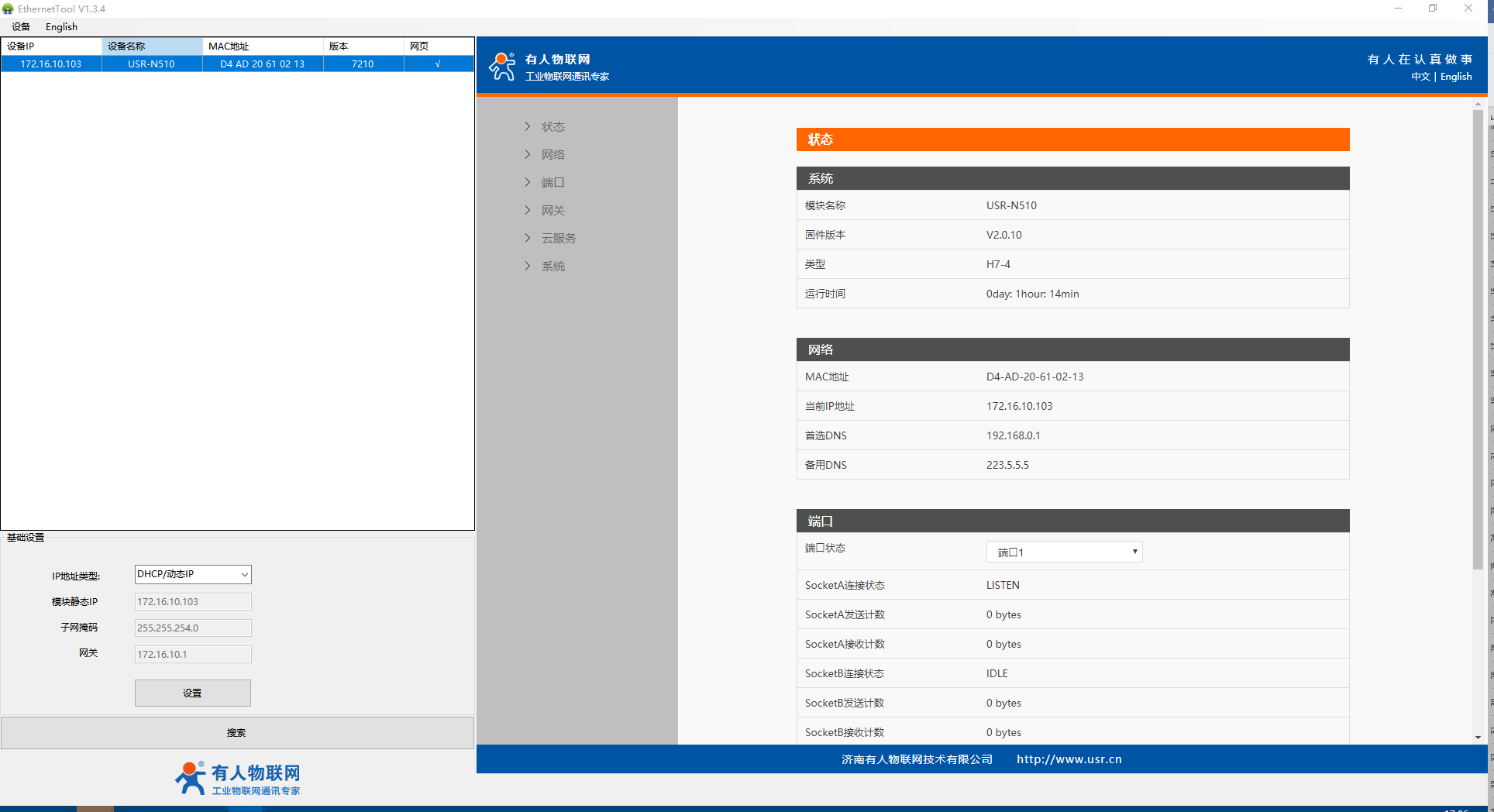

（3）下載并打開H7系列設置軟件：

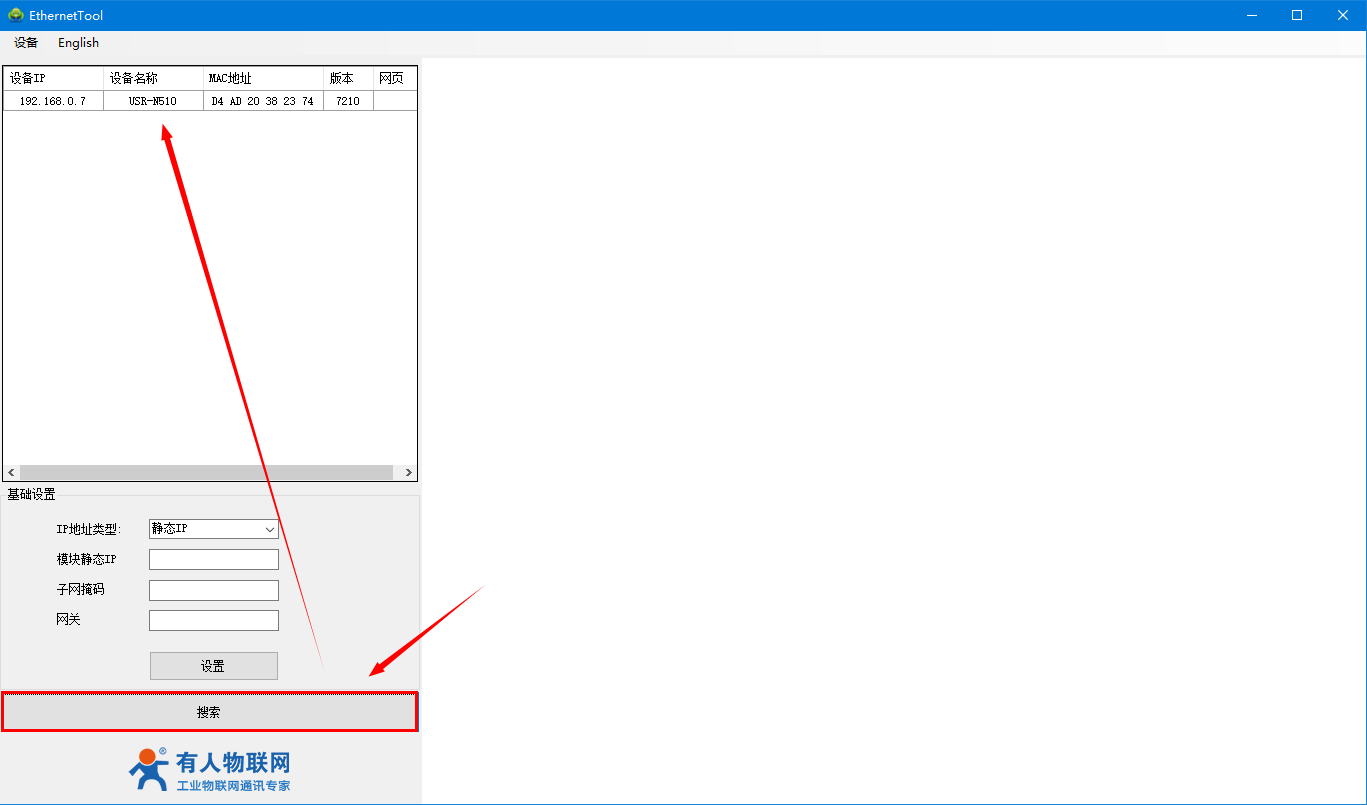

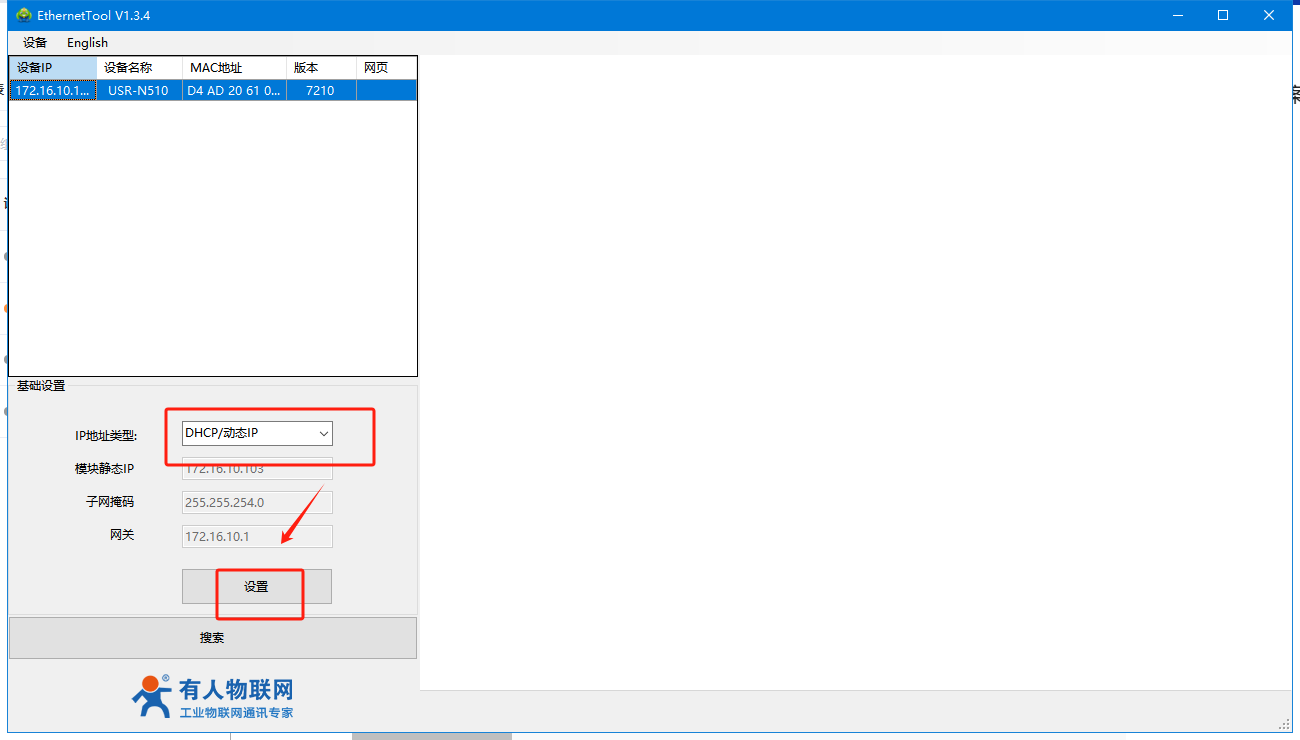

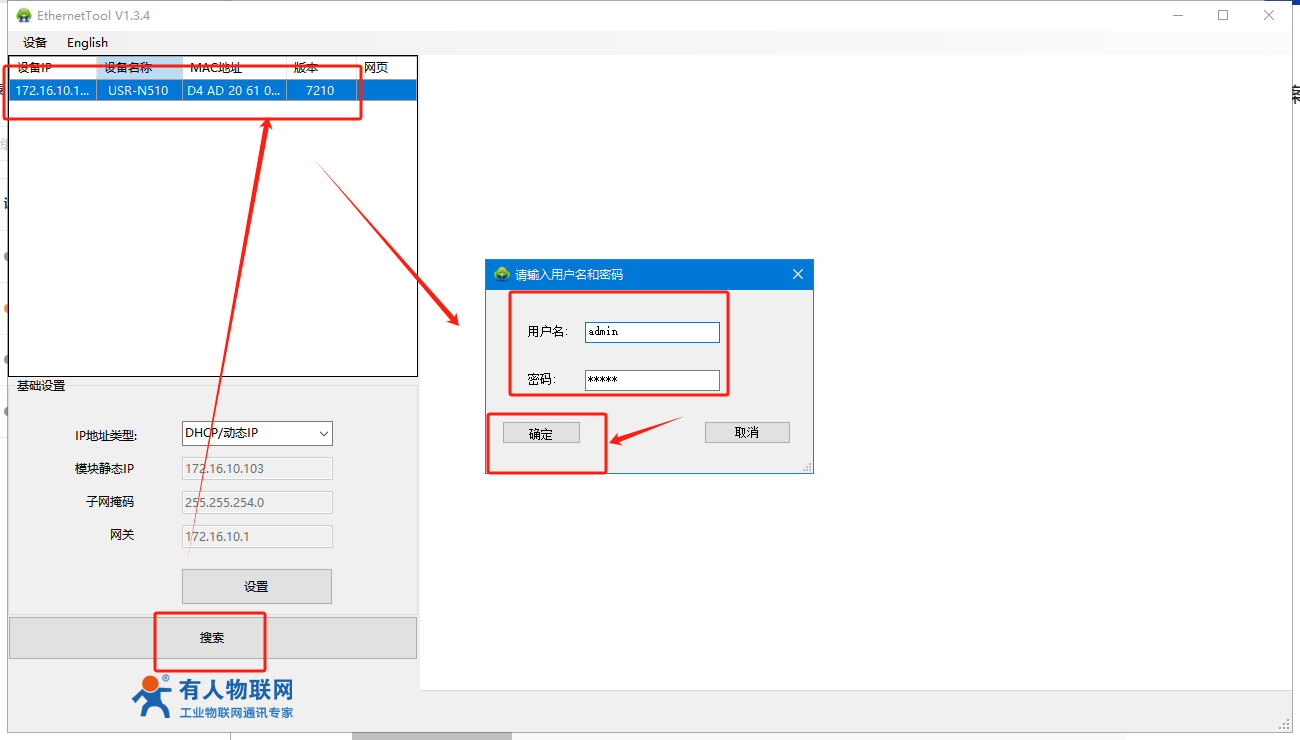

用H7系列配置軟件搜索N510設備，單擊搜索，然后把靜態ip，改成動態獲取，點擊設置，再重新搜索

（4）再次搜到設備之后，雙擊ip，用戶名和密碼都是admin，進入內置網頁

（5）配置端口的RS485參數

串口波特率/檢驗位/數據位/停止位修改與電表的串口參數一致，測試電表為2400波特率，偶校驗位（EVEN）數據位8，停止位1，保存應用，繼續配置。

（6）N510配置有人云參數

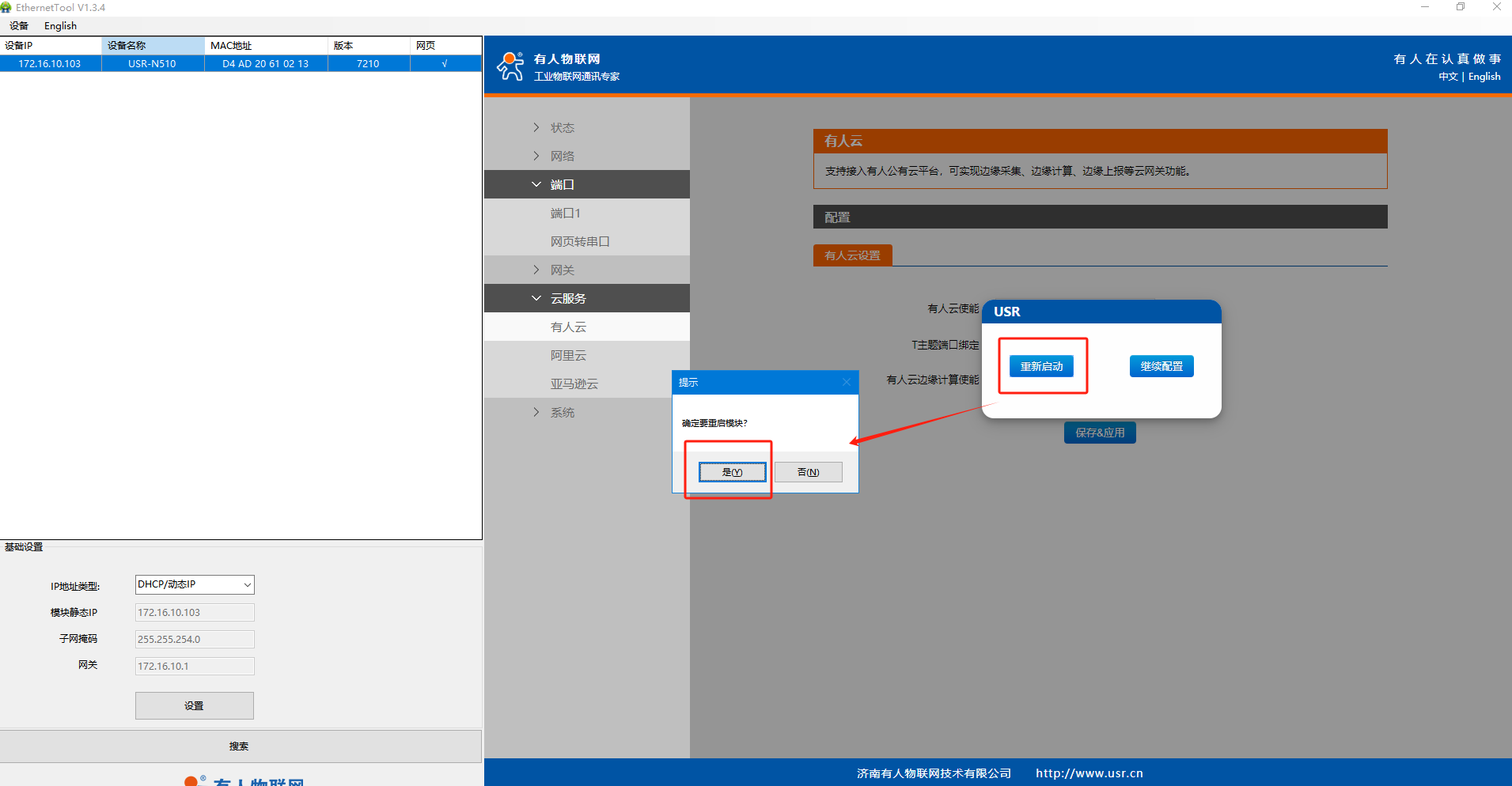

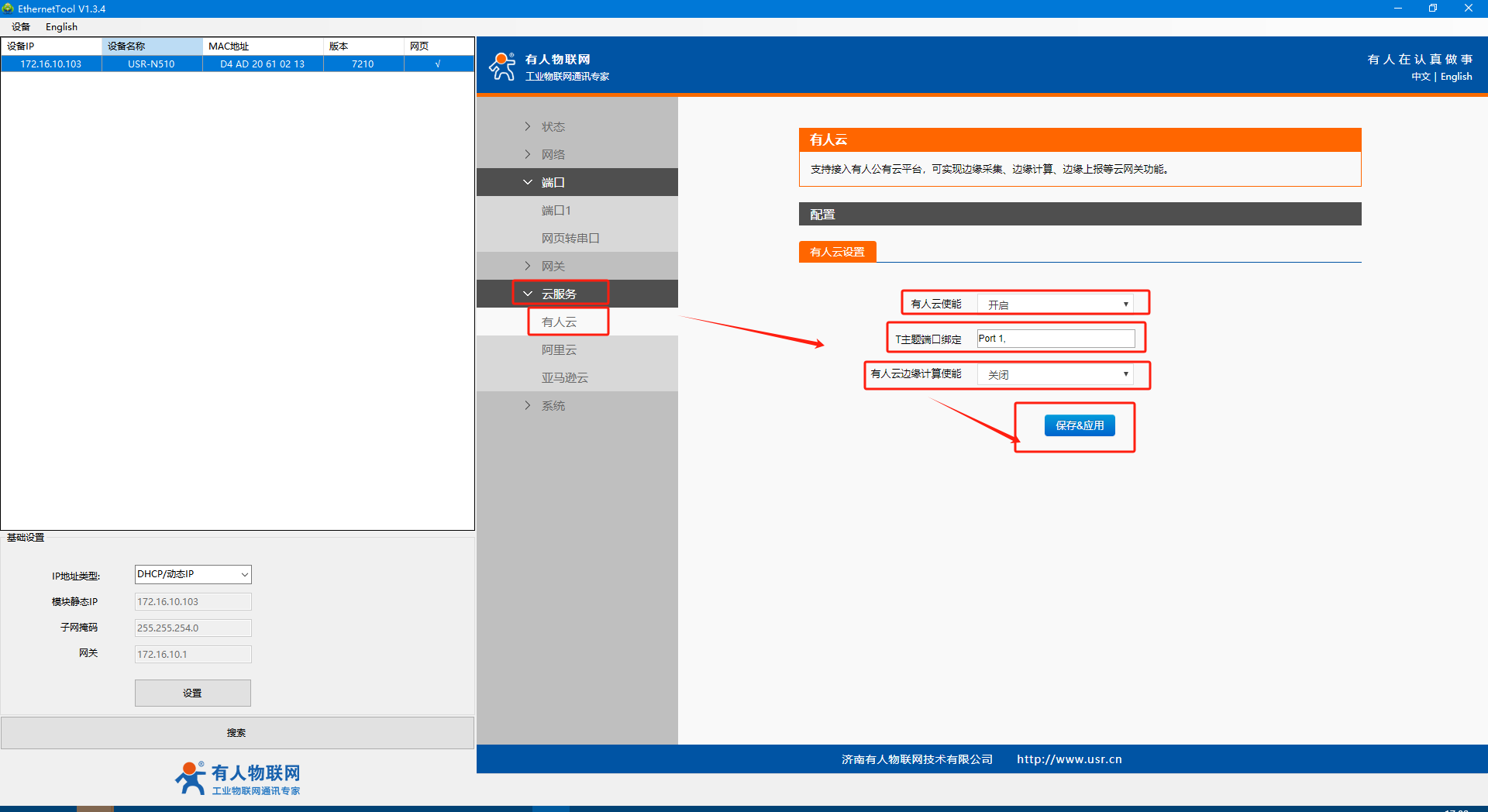

在“云服務”>“有人云”界面中配置中開啟有人云使能，T主題端口綁定Port1，關閉有人云邊緣計算使能，點擊“保存&應用”，點擊“重新啟動”。

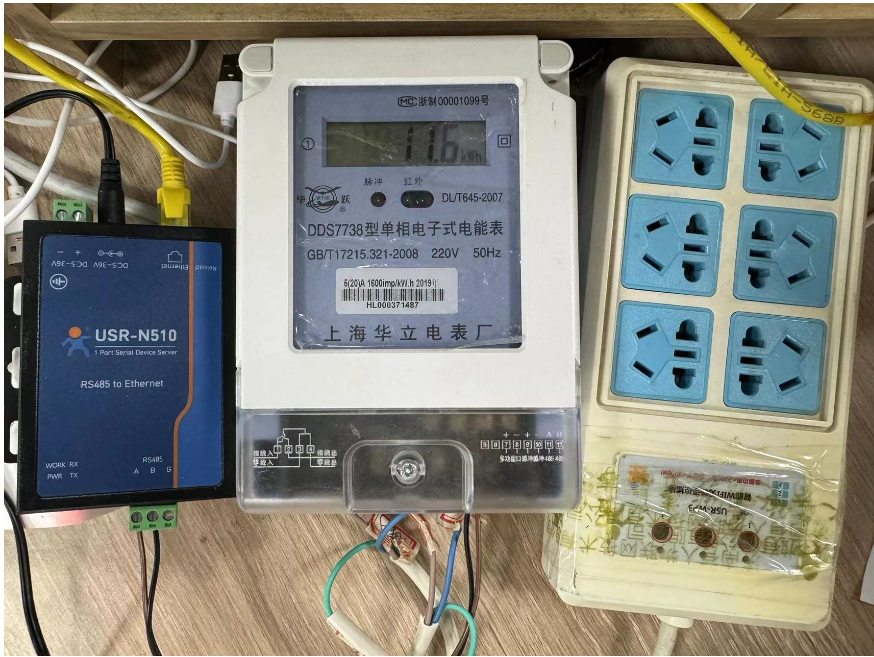

（7）N510串口接電表，A接A，B接B, 給電表上電

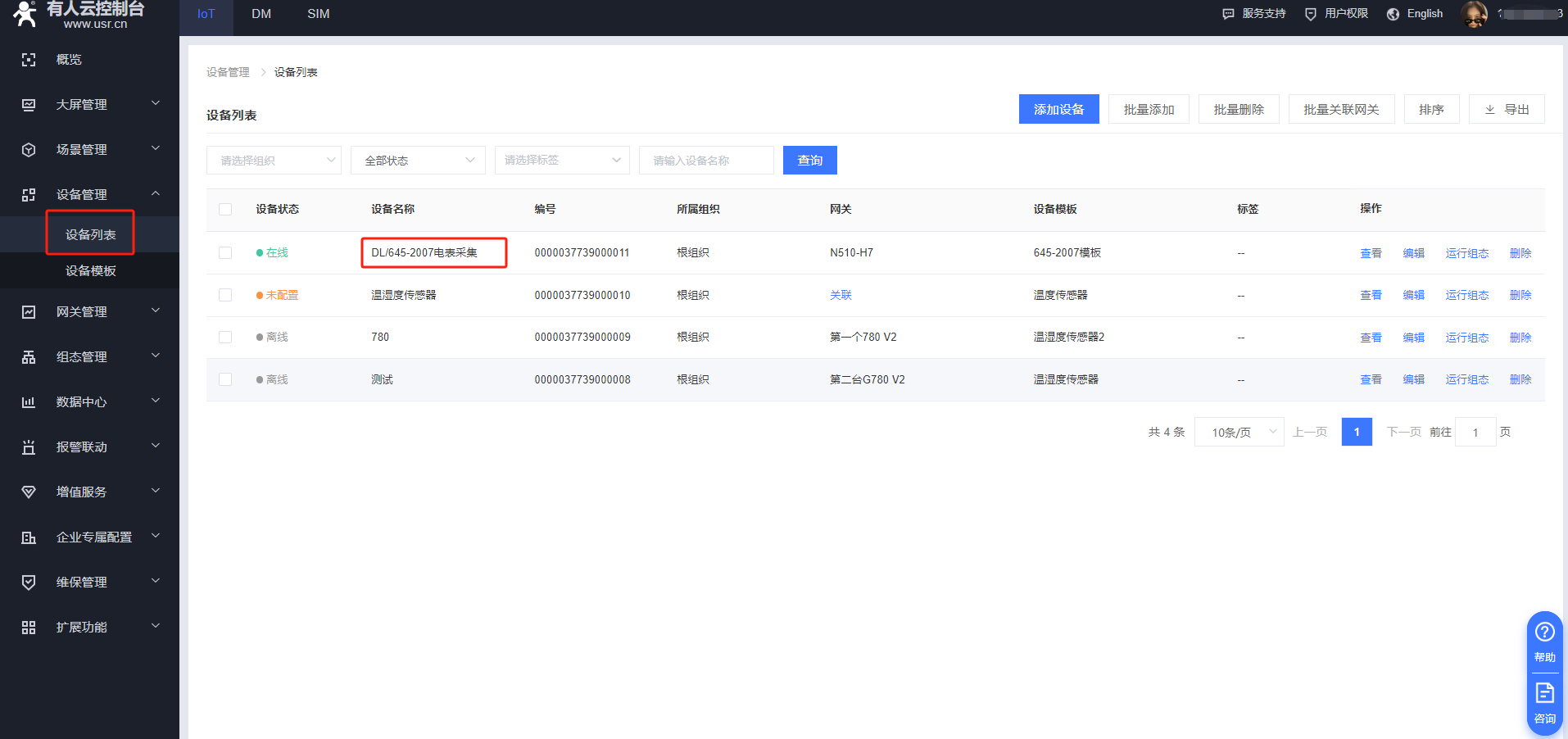

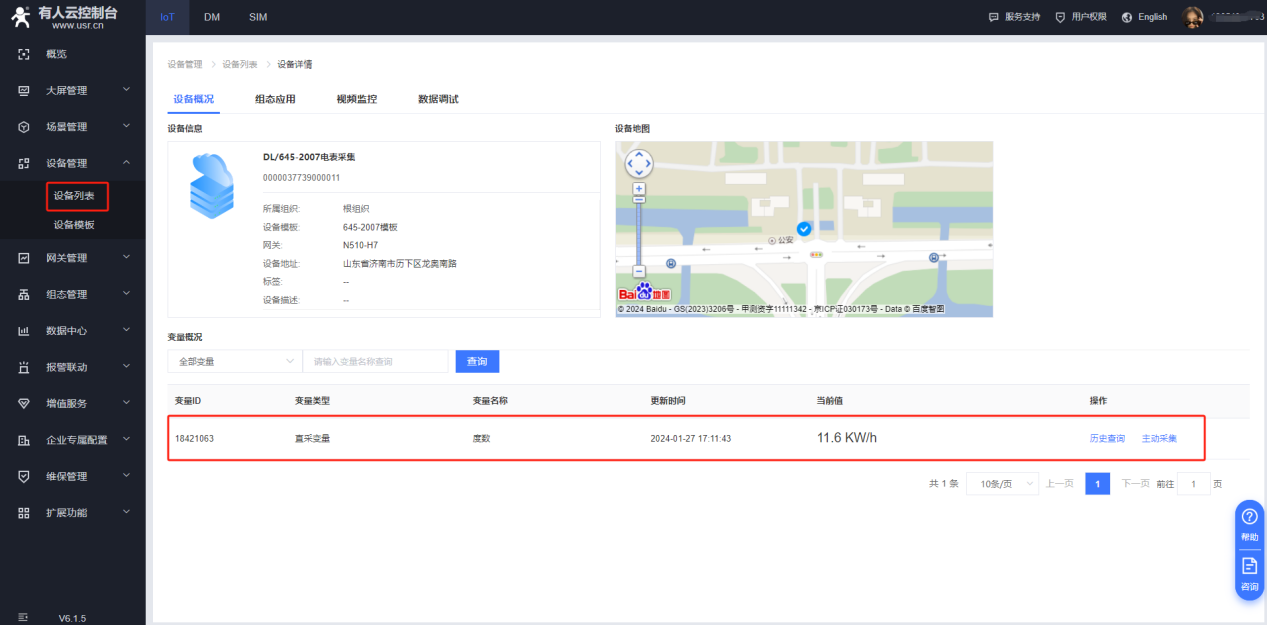

（8）在有人云界面就可以看到設備上線，點擊設備名稱可看數據

編寫人：李慧穎 編寫日期：2024-01-27

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 訂正內容：初稿
