USR-CANET200-C1 CAN連接遠程服務器基本通信示例

一、資料下載

    USR-CANET200-C1 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1199.html

    USR-CANET200-C1 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1201.html

    USR-CANET200-C1 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1200.html

    USR-CANET200-C1 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1211.html

    USR-CANET200-C1 調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-CANET200-C1 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

CANalyst-Ⅱ協議盒子一個

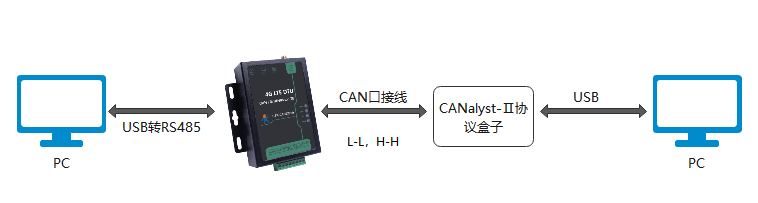

2、硬件連接

USR-CANET200-C1 的485串口接USB-RS485串口線到電腦USB口，CAN口連接CANalyst-Ⅱ協議盒子的CAN1口，L-L，H-H，然后產品接12V電源適配器上線。

電腦打開設置軟件。

三、產品參數設置

1、USR-CANET200-C1參數設置

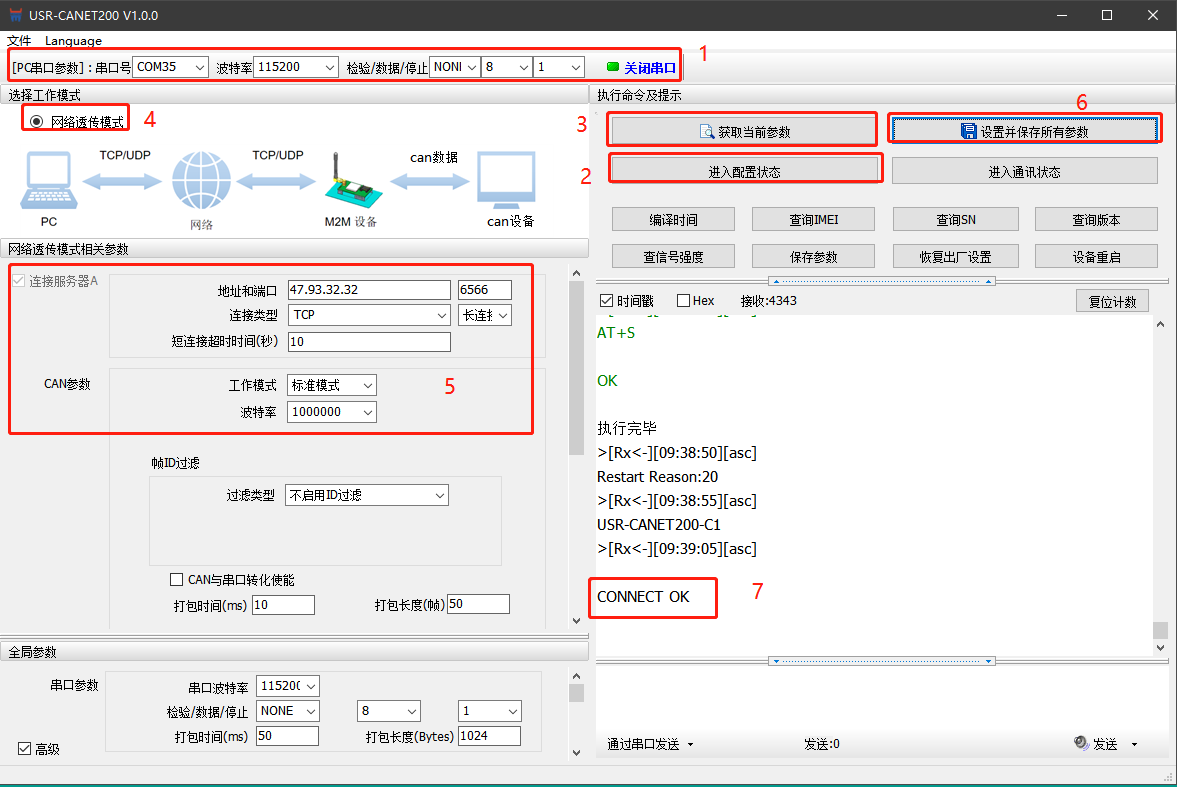

電腦打開USR-CANET200-C1的設置軟件，選擇對應的串口線COM口號，點擊進入配置狀態--獲取當前參數--修改參數（如圖連接遠程服務器）--設置并保存所有參數。等待設備重啟完畢，net指示燈閃爍4次聯網成功，串口打印“CONNECT OK”link指示燈長亮連接服務器OK。

注：若使用的普通物聯網卡或者手機卡，遠程服務器需要是具有公網IP或者域名的公網服務器。

2、其他軟件參數設置

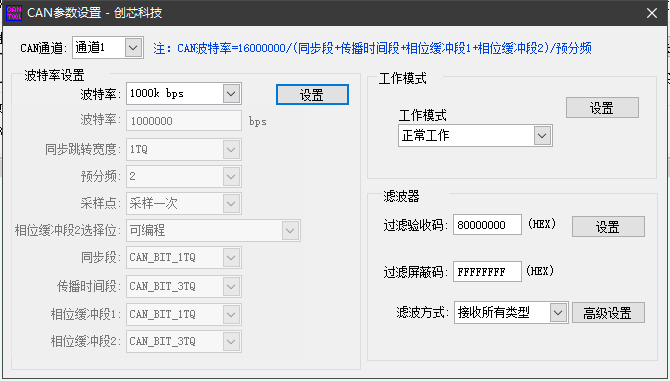

打開USB-CAN Tool軟件，啟動設備，通道選擇通道1，波特率設置與CANET200一致，其他參數保持默認即可。

四、功能調試

1、功能調試

文本文實現的是can轉4G的基本通信示例，選用的我司內部購買的公網服務器，連接服務器之后，can口發送的數據會通過4G轉發至遠程服務器，然后服務器發送can數據會轉發至can口，如果可以實現雙向收發效果，證明測試成功。

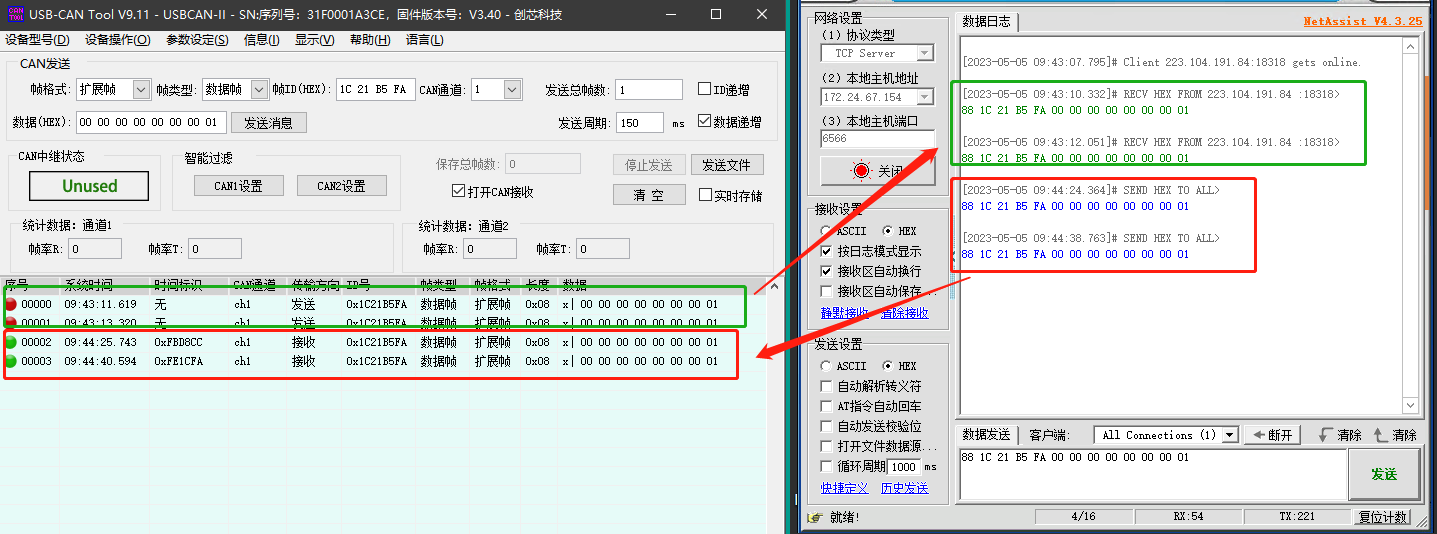

2、調試截圖

如下圖所示，能夠?qū)崿F(xiàn)雙向數據交互則是通信成功。

編寫人：馬玲玉    編寫日期：2024-03-23

審核人：金志方    審核日期：2024-04-07

訂正版本：V1.0  訂正內容：初稿
