一、資料下載

USR-S100 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1367.html

USR-S100 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1368.html

USR-S100 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1424.html

USR-S100 調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/843.html

二、硬件連接

1、所需物品

USR-S100 產品 1臺

5V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-S100 的485串口接USB-RS485串口線到電腦USB口，然后產品接5V電源適配器上電。

電腦打開設置軟件。

附圖：此圖是和古瑞瓦特逆變器相連的

三、 產品參數設置

1、遠程服務器參數設置

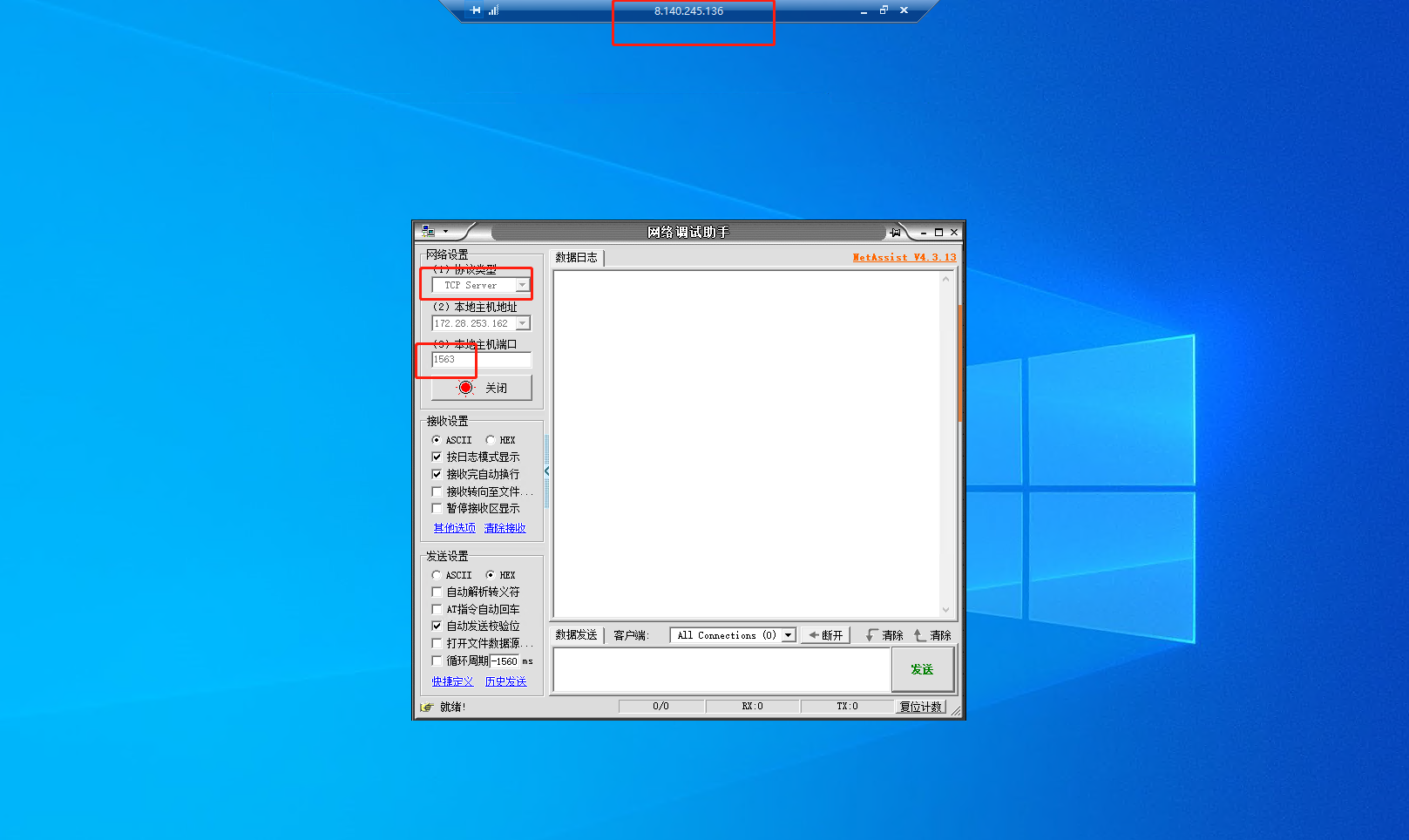

登錄遠程桌面，打開一個網絡調試助手，工作模式設置為tcp server，端口號：1563，點擊監聽。

注意：本示例使用有人遠程桌面模擬tcp服務器，有人遠程桌面不對客戶開放，正常使用時根據自己實際情況連接自己的tcp服務器??！

2、USR-S100參數設置

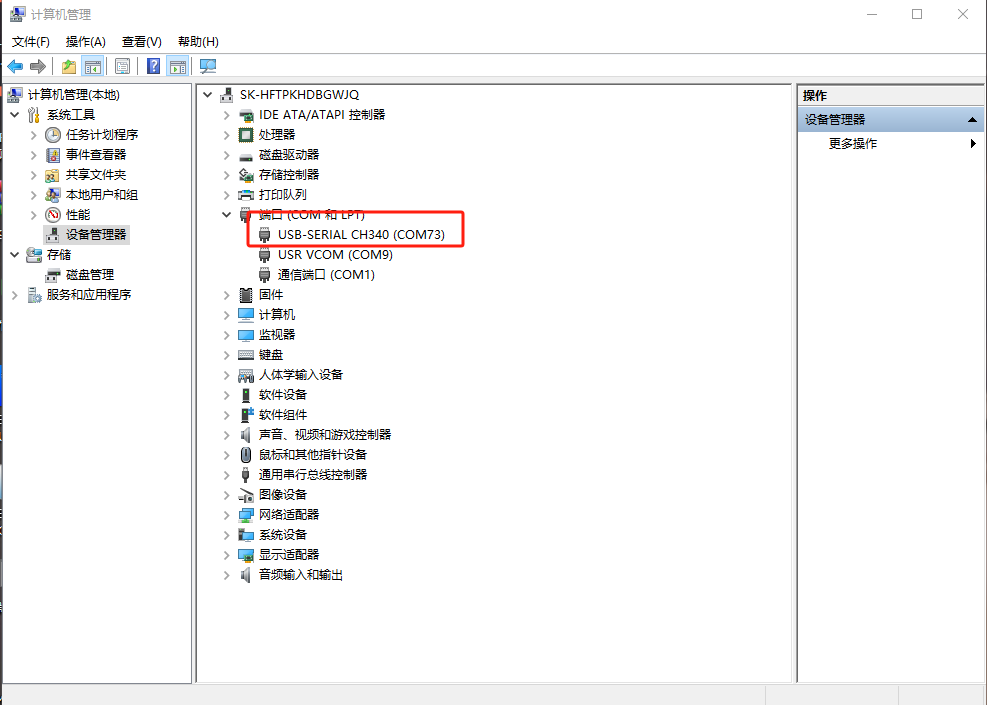

控制面板——硬件和聲音——設備管理器——COM和LPT,確認USB轉換器識別的COM口，如圖。

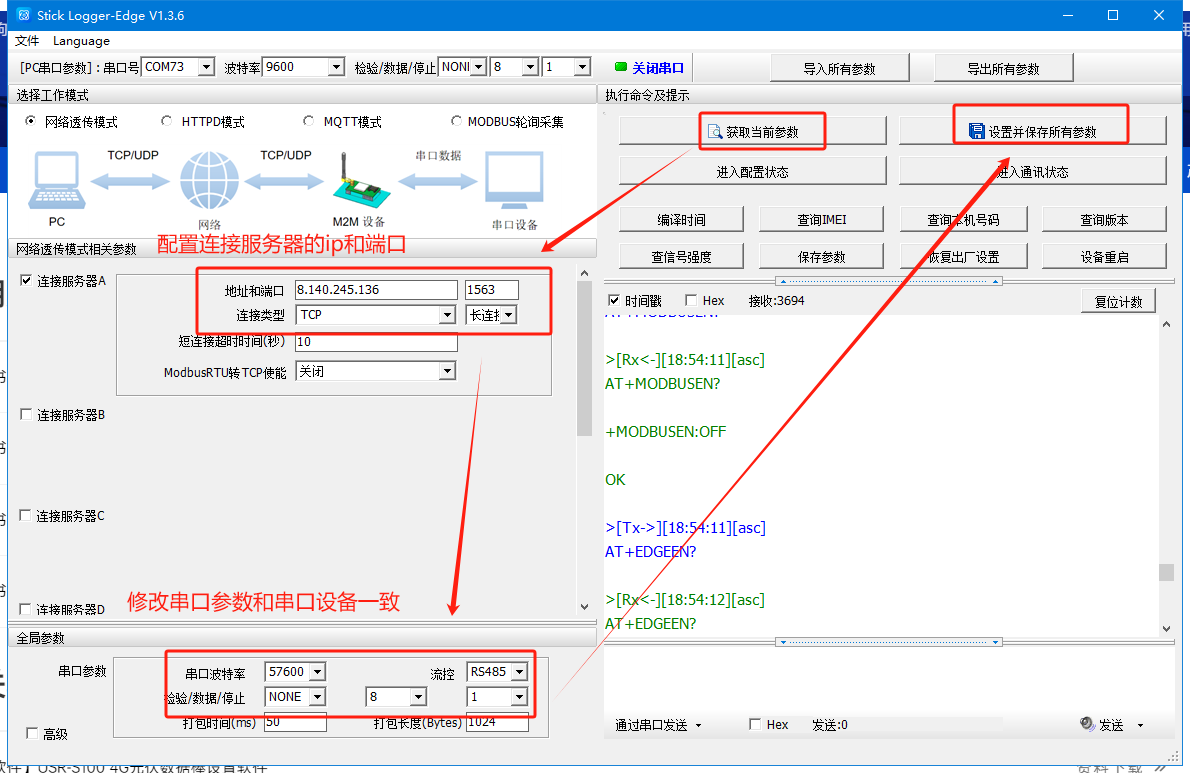

打開上位機軟件，選擇com73，波特率9600，NONE,8,1打開串口
進入配置狀態
獲取當前參數
填入遠程服務器的IP和端口
修改串口參數和要接的485設備一致
設置并保存所有參數
設備重啟，關閉軟件

3、串口模擬485設備設置

打開一個串口調試助手，引用com73，用57600，n，8,1打開串口，發送報文。

四、功能調試

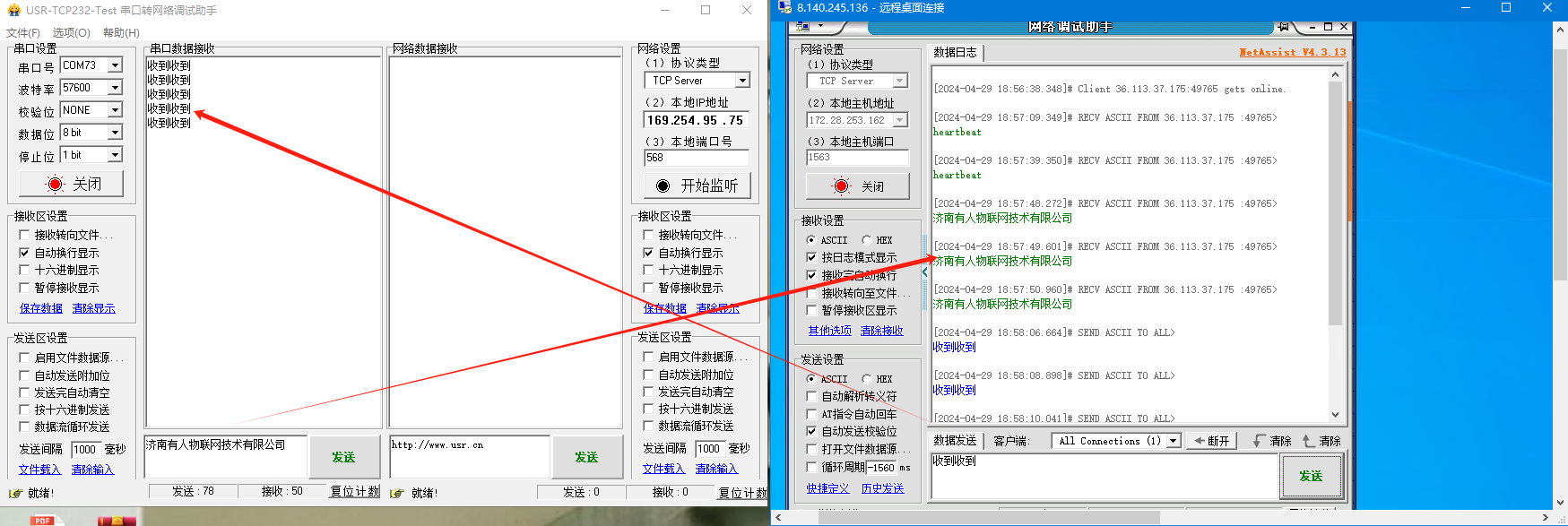

服務器收到串口設備發送的報文，同時也能向串口設備發送數據

編寫人：李慧穎 編寫日期：2024-04-30

審核人：金志方 審核日期：2024-05-06

訂正版本：V1.0 訂正內容：初稿
