USR-G771-CT非硬件上云本地固件升級步驟示例
一、資料下載
USR-G771說明書官網下載鏈接:http://imbacareer.com.cn/Download/982.html
USR-G771 規格書官網下載鏈接:http://imbacareer.com.cn/Download/982.html
USR-G771 AT指令集官網下載鏈接:http://imbacareer.com.cn/Download/984.html
USR-G771 設置軟件官網下載鏈接:http://imbacareer.com.cn/Download/826.html
USR-G771 調試助手軟件官網下載鏈接:http://imbacareer.com.cn/Download/27.html
二、硬件連接
1、所需物品
USR-G771產品 1臺
12V 1A電源適配器 1個
microUSB數據線 1根
筆記本電腦 1臺
跳線帽 1個
2、硬件連接

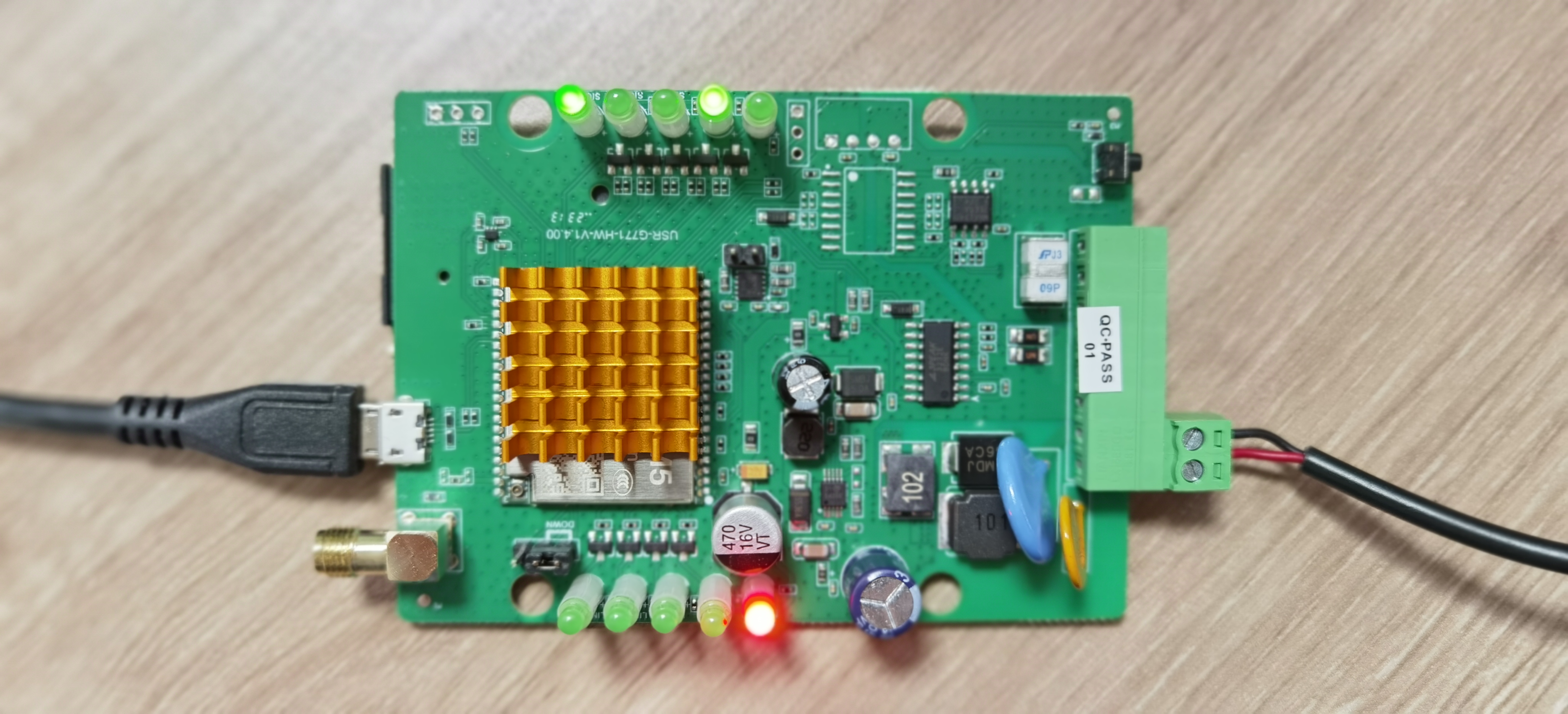

USR-G771拆開外殼,USB口用microUSB數據線接到電腦USB口,將天線旁邊的“DOWN”字樣所指示的兩個引腳短接,然后產品接12V電源適配器上電,如下圖所示指示燈狀態,說明設備進入升級狀態。
三、產品參數設置
1、驅動安裝

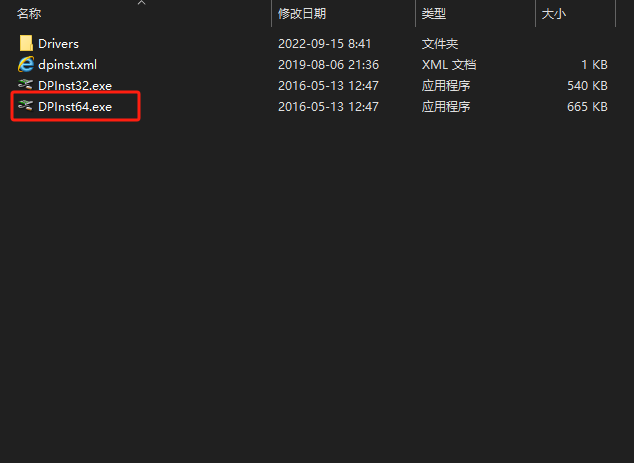

電腦打開WH-Cat.1_Series_文件夾,根據電腦的系統版本選擇對應的驅動文件并雙擊運行安裝。

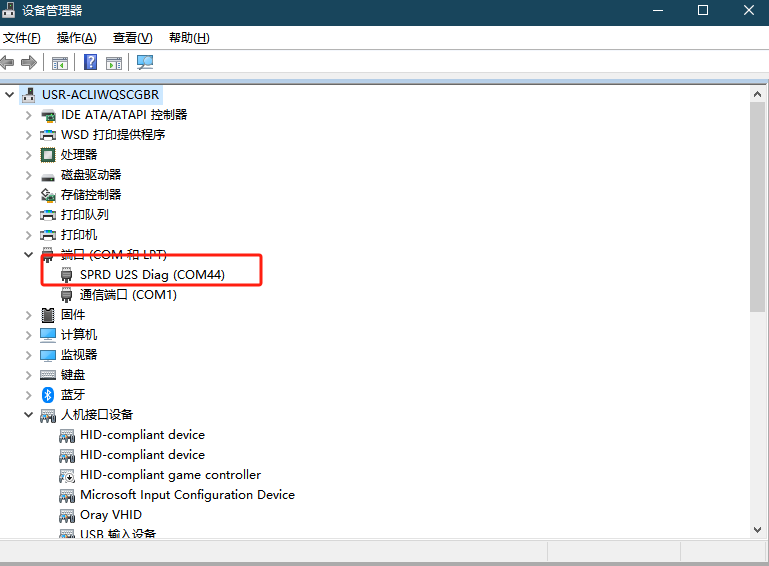

驅動安裝完畢后,設備管理器的端口項如下圖所示,即驅動安裝成功。
2、固件升級

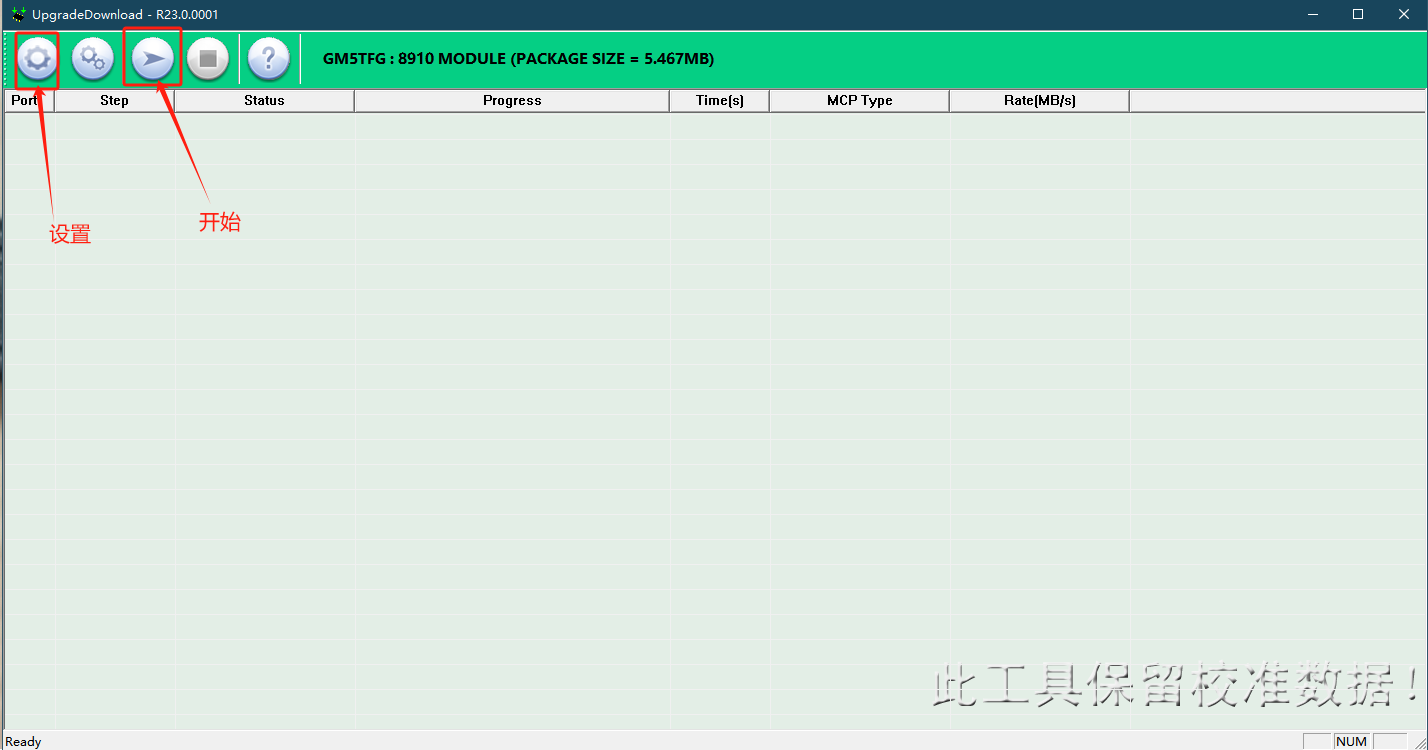

打開固件升級軟件,點擊設置按鈕導入固件文件,然后點擊開始按鈕進行升級,等待進度條執行完畢并顯示“pass”即升級成功。將DTU斷電,取下跳線帽后重新上電,指示燈正常亮起后即可驗證固件功能。
編寫人:馬玲玉 編寫日期:2024-02-23
審核人:金志方 審核日期:2024-03-05
訂正版本:V1.0 訂正內容:初稿
