WH-L101-L有人云云端采集--不采集主動上報案例

一、資料下載：

WH-L101-L設置軟件：http://imbacareer.com.cn/Download/1301.html

WH-L101-L點對LG210網關協議說明書：http://imbacareer.com.cn/Download/1247.html

WH-L101-L硬件設計手冊：http://imbacareer.com.cn/Download/1116.html

WH-L101-L AT指令集：http://imbacareer.com.cn/Download/1296.html

WH-L101-L 封裝庫：http://imbacareer.com.cn/Download/1117.html

WH-L10X-EVK評估板：http://imbacareer.com.cn/Product/238.html

USR-LG210-L網關對接平臺使用說明書：http://imbacareer.com.cn/Download/1175.html

USR-LG210-L使用說明書：http://imbacareer.com.cn/Download/1173.html

USR-LG210-L網關AT指令集：http://imbacareer.com.cn/Download/1174.html

二、硬件連接：

1、需要準備的物品：

WH-L101-L 1個模塊

WH-L10X-EVK評估板 1個測試底板

USR-LG210 1個

USR-RS232串口線2條

12V電源適配器 2個

筆記本電腦 1臺

可以上外網的路由器1個

網線1根

2、硬件連接：

第一步：將1個WH-L101-L 焊接到WH-L10X-EVK評估板。232串口接USB-RS232串口線接電腦的USB口，接好LORA天線，接12V電源適配上電。

第二步：USR-LG210的232串口接USB-RS232串口線，接12V電源適配上電，

第三步：USR-LG210網口用網線接可以上外網的路由器。

第四步：注冊并登錄有人云賬號。

三、準備工作：

1、查看端口號：

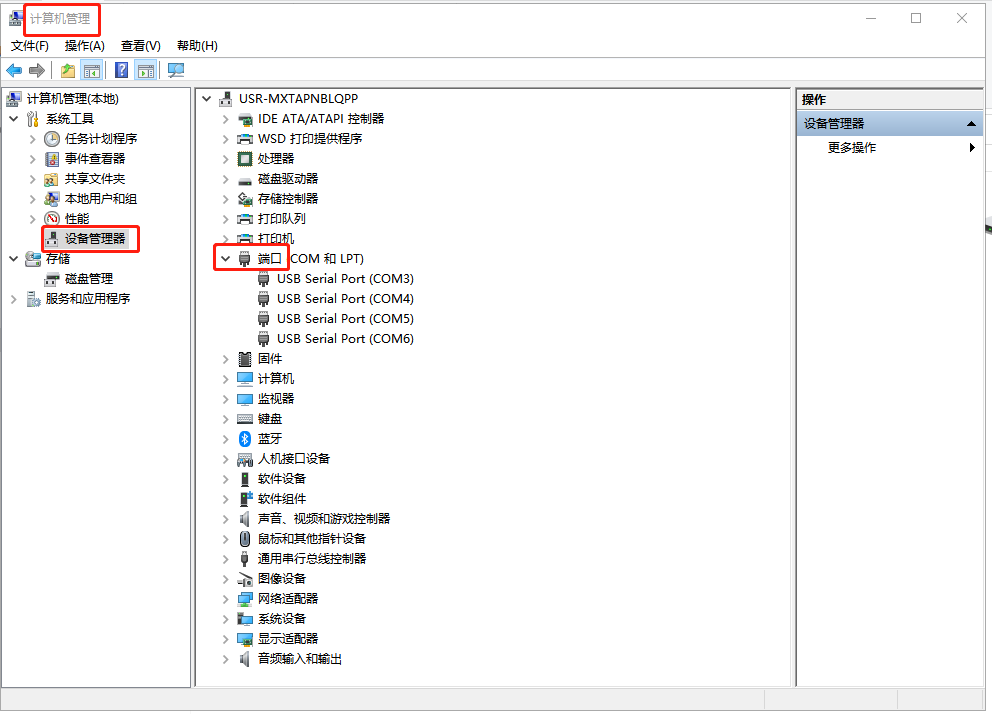

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-LG210的USB-RS232串口線COM口號，COM6。接WH-L101-L的USB-RS232串口線COM口號，COM5。

四、USR-LG210參數設置：

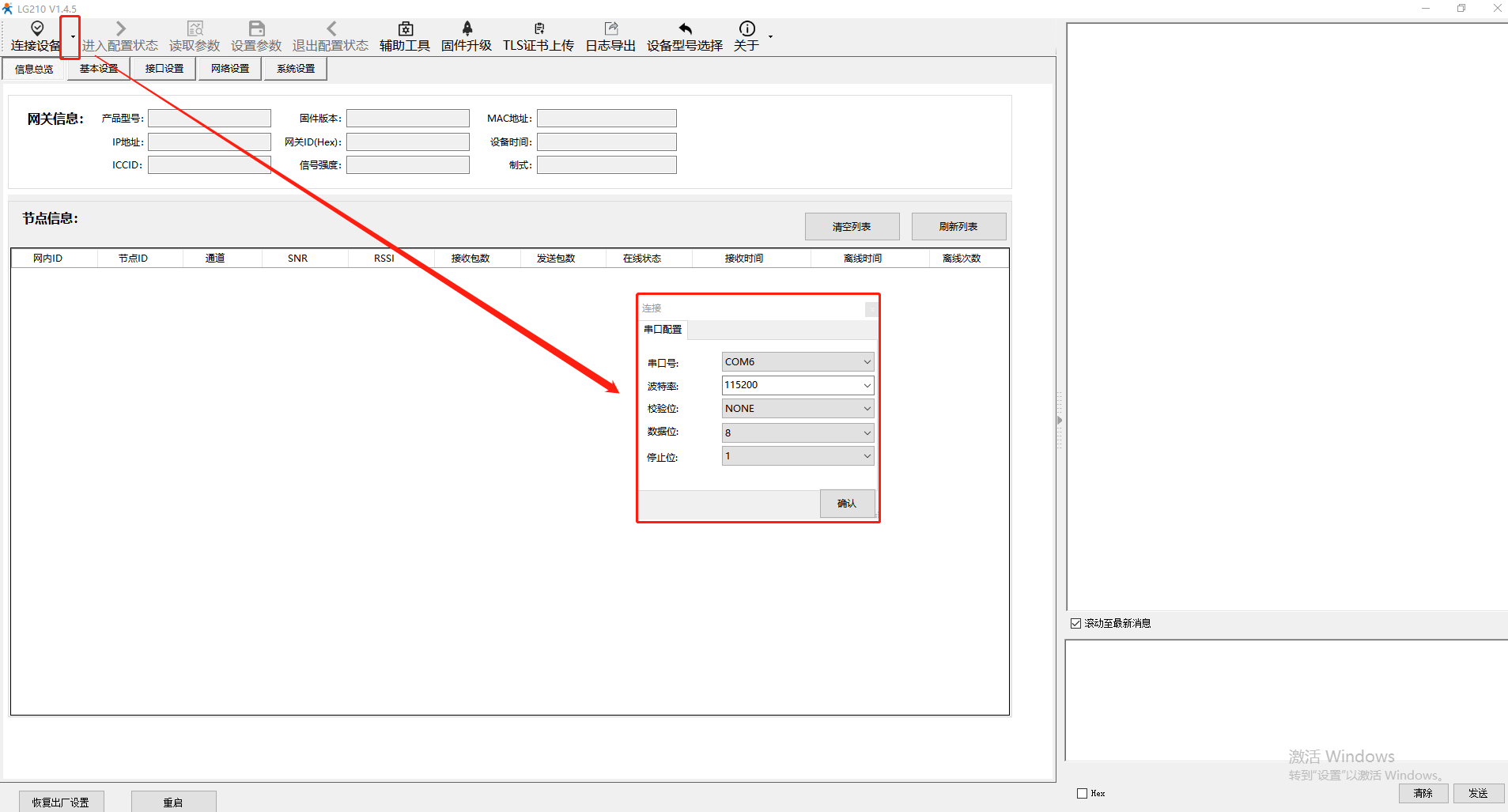

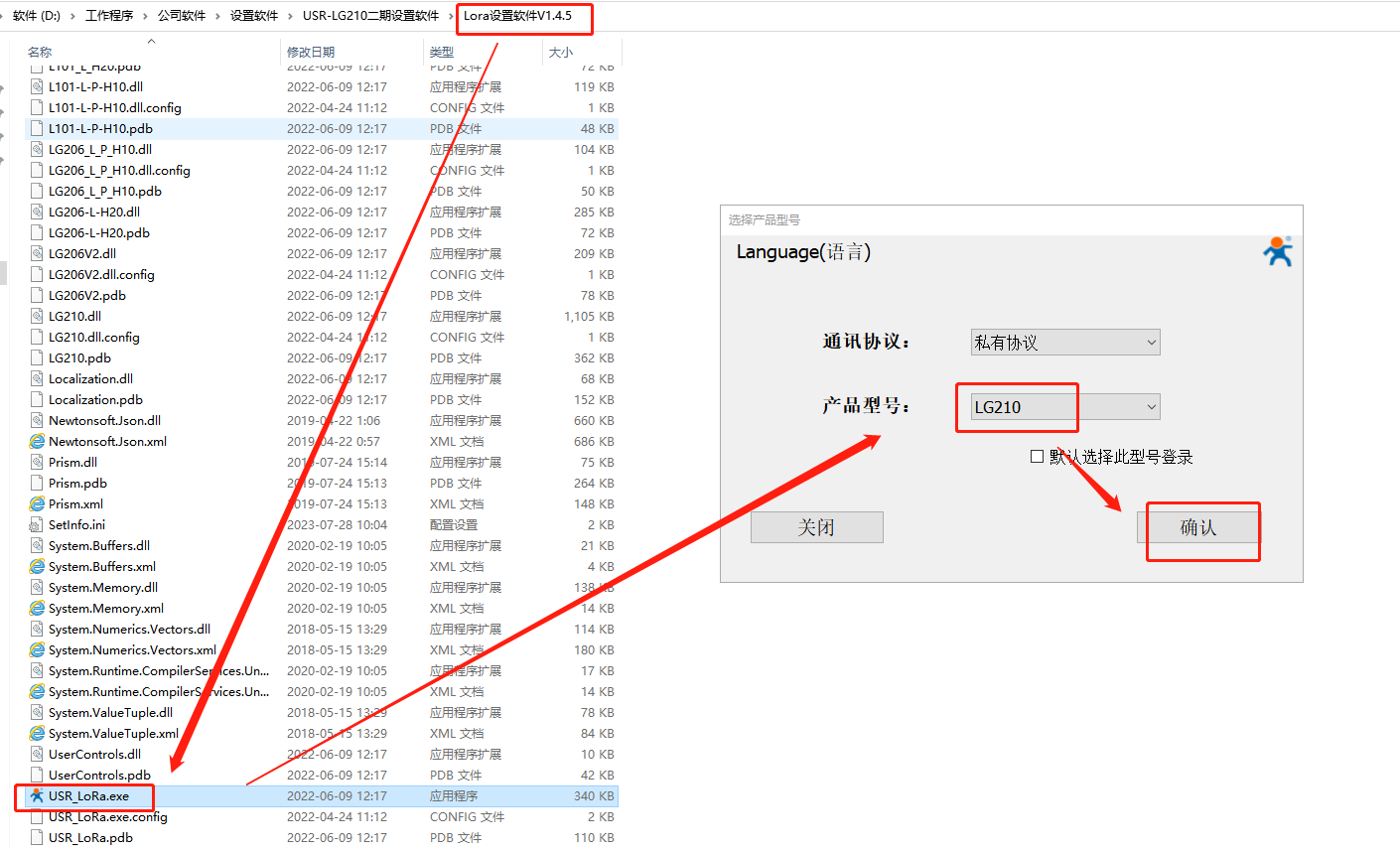

1、電腦打開USR-LG210的Lora設置軟件V1.4.5，產品型號選擇LG210。

2、選擇串口號COM6，用默認串口參數，點擊確認。

3、按照步驟，打開串口，點擊進入配置狀態，點擊讀取參數。這里網關ID是203C342F，等設置WH-L101-L,需要用到這個參數。

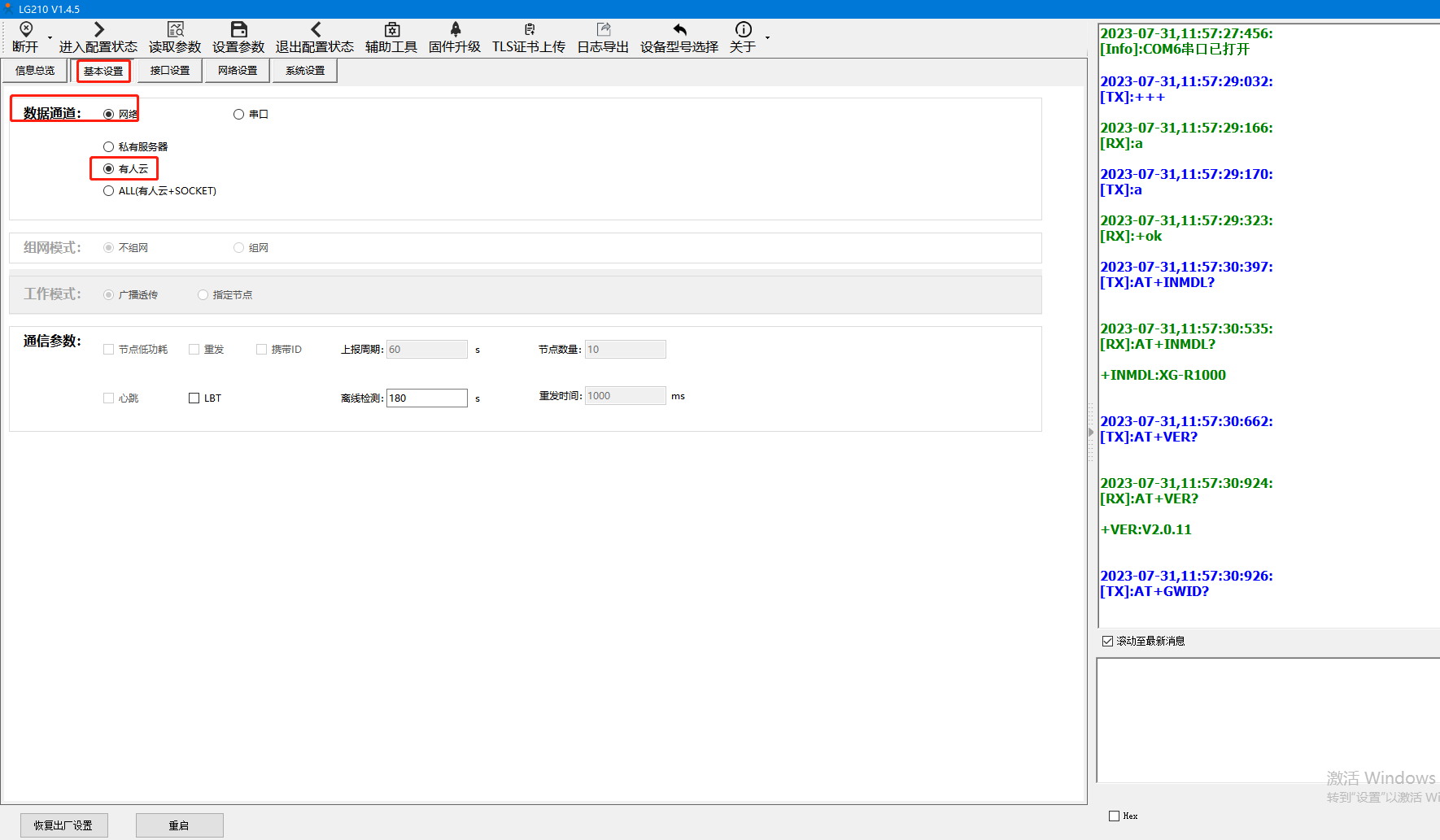

4、基本設置：數據通道選擇網絡，有人云。

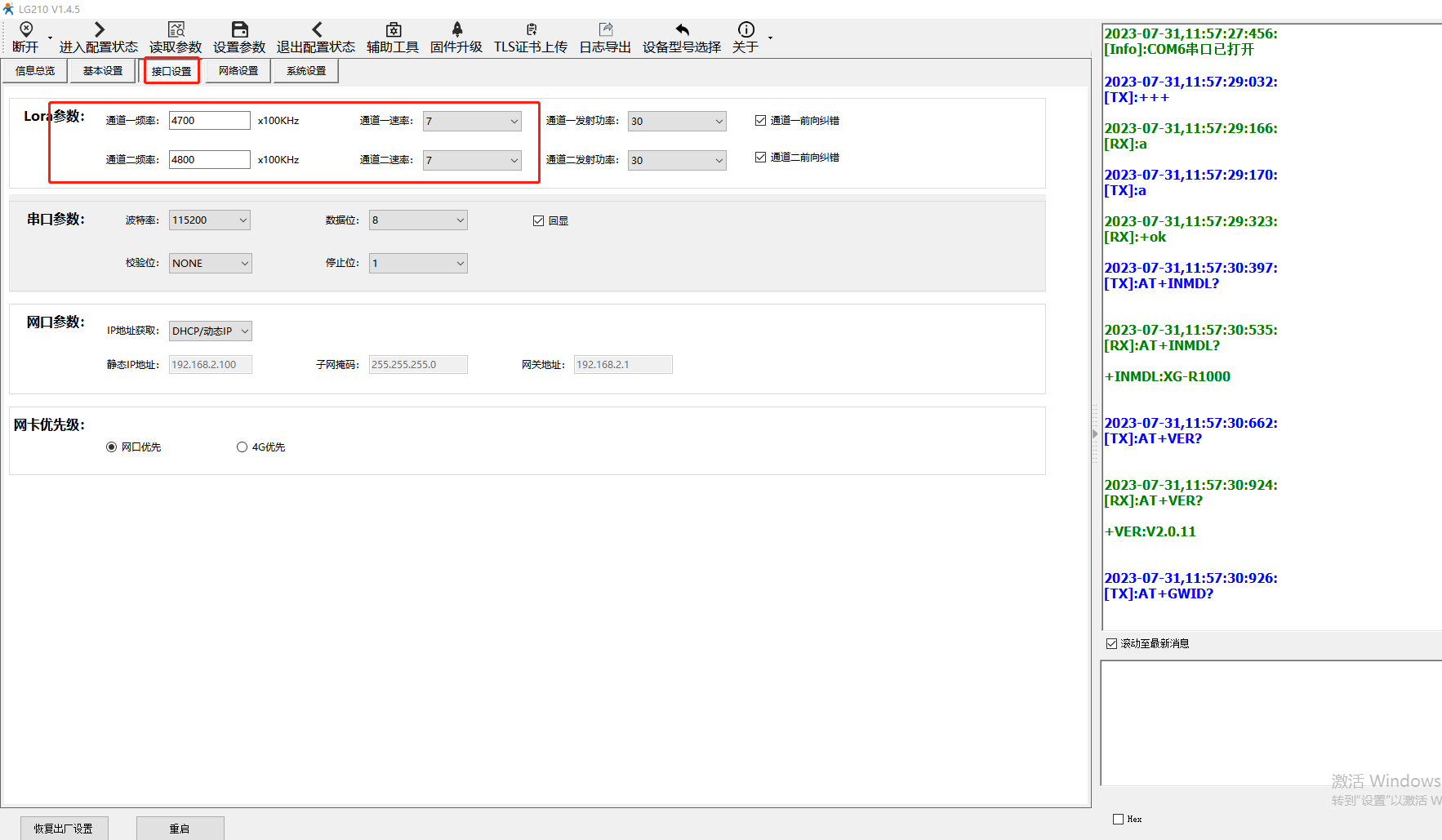

5、接口設置：Lora參數，通道一和通道二參數保持默認，等設置WH-L101-L參數,需要保持一致。

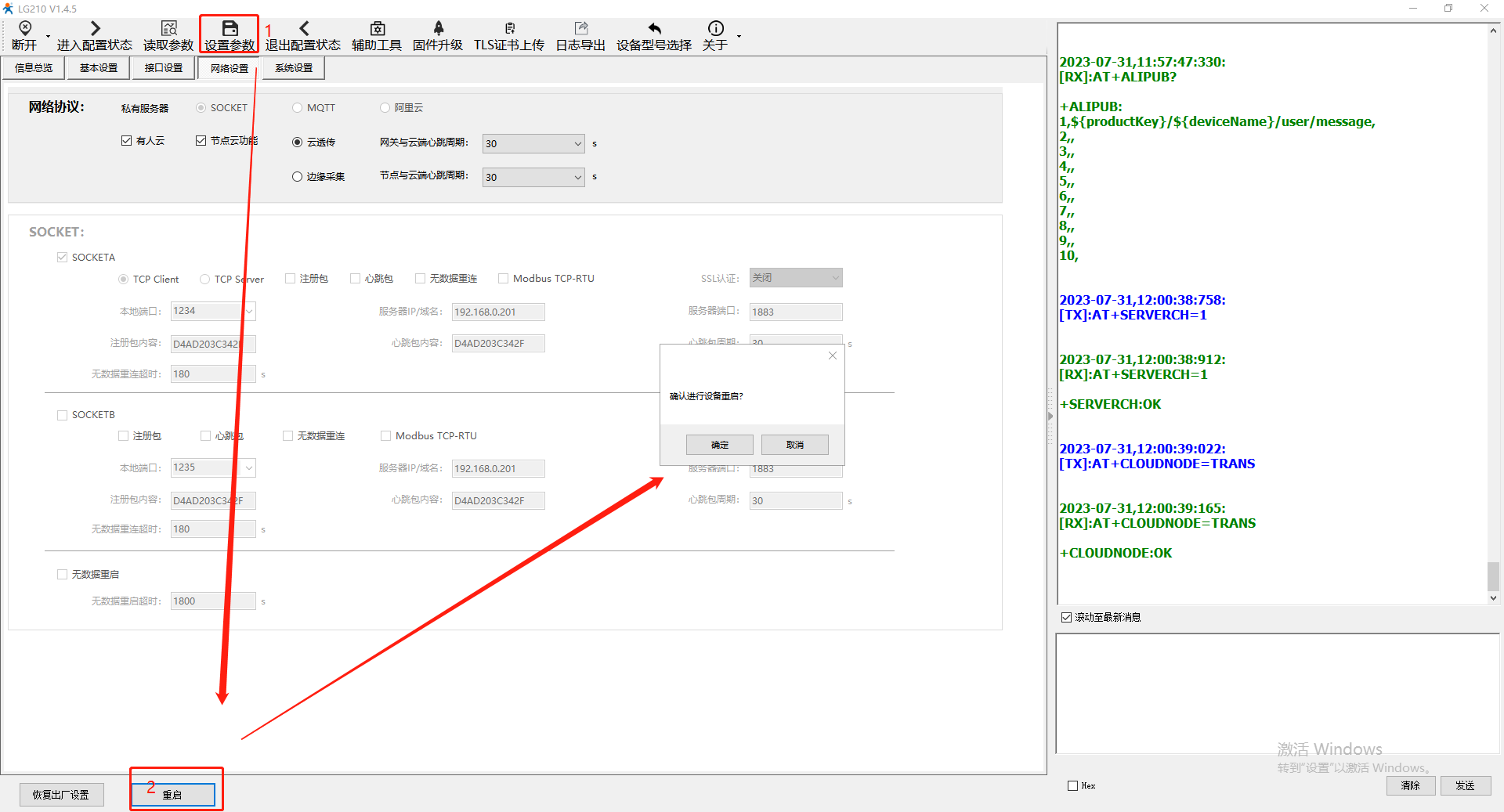

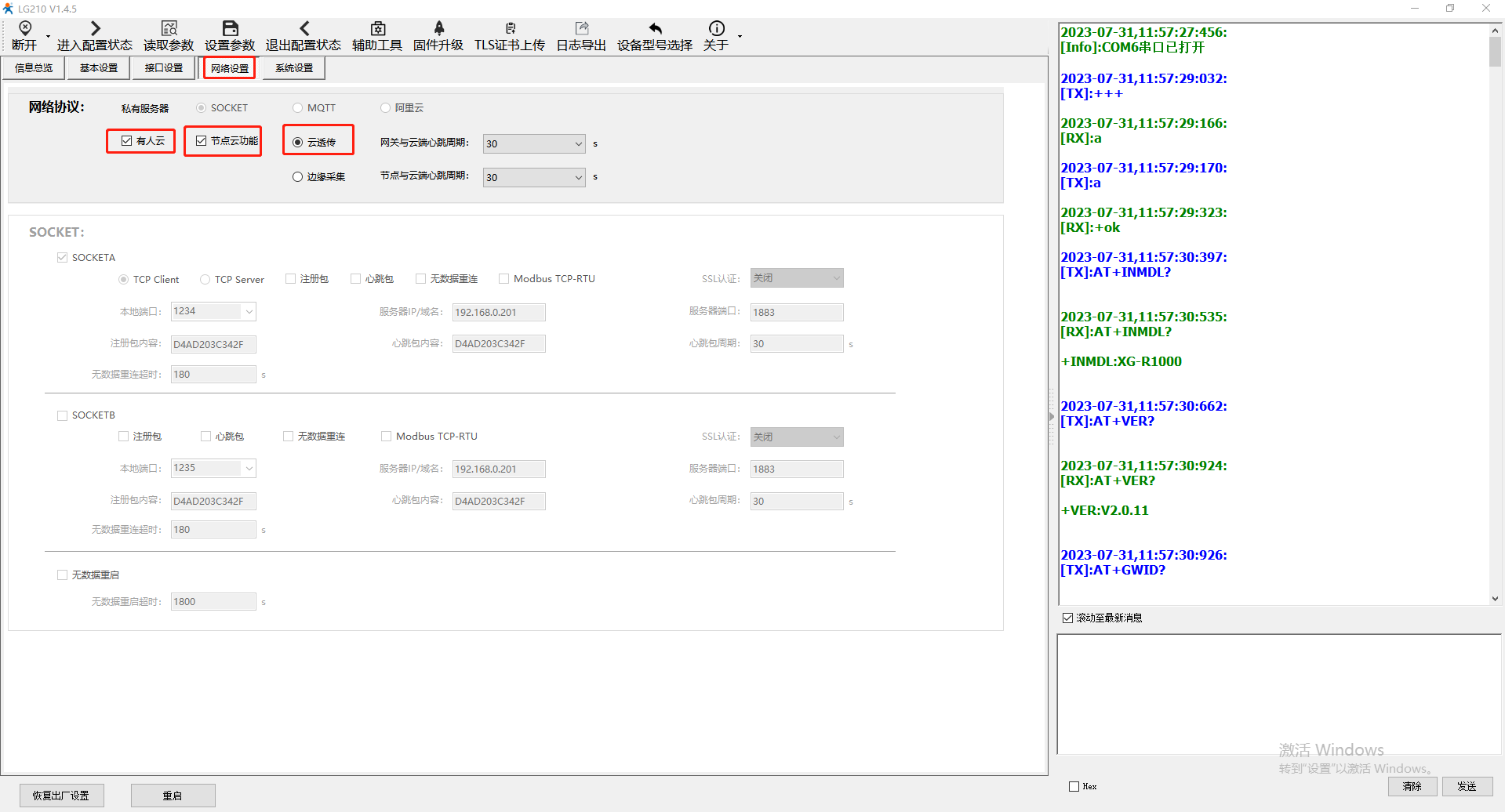

6、網絡設置：網絡協議，勾選有人云，節點云功能，云透傳（就是云端采集）。

7、點擊設置參數，操作完，再點擊重啟，才可以將USR-LG210修改參數設置成功。

五、WH-L101-L參數設置：

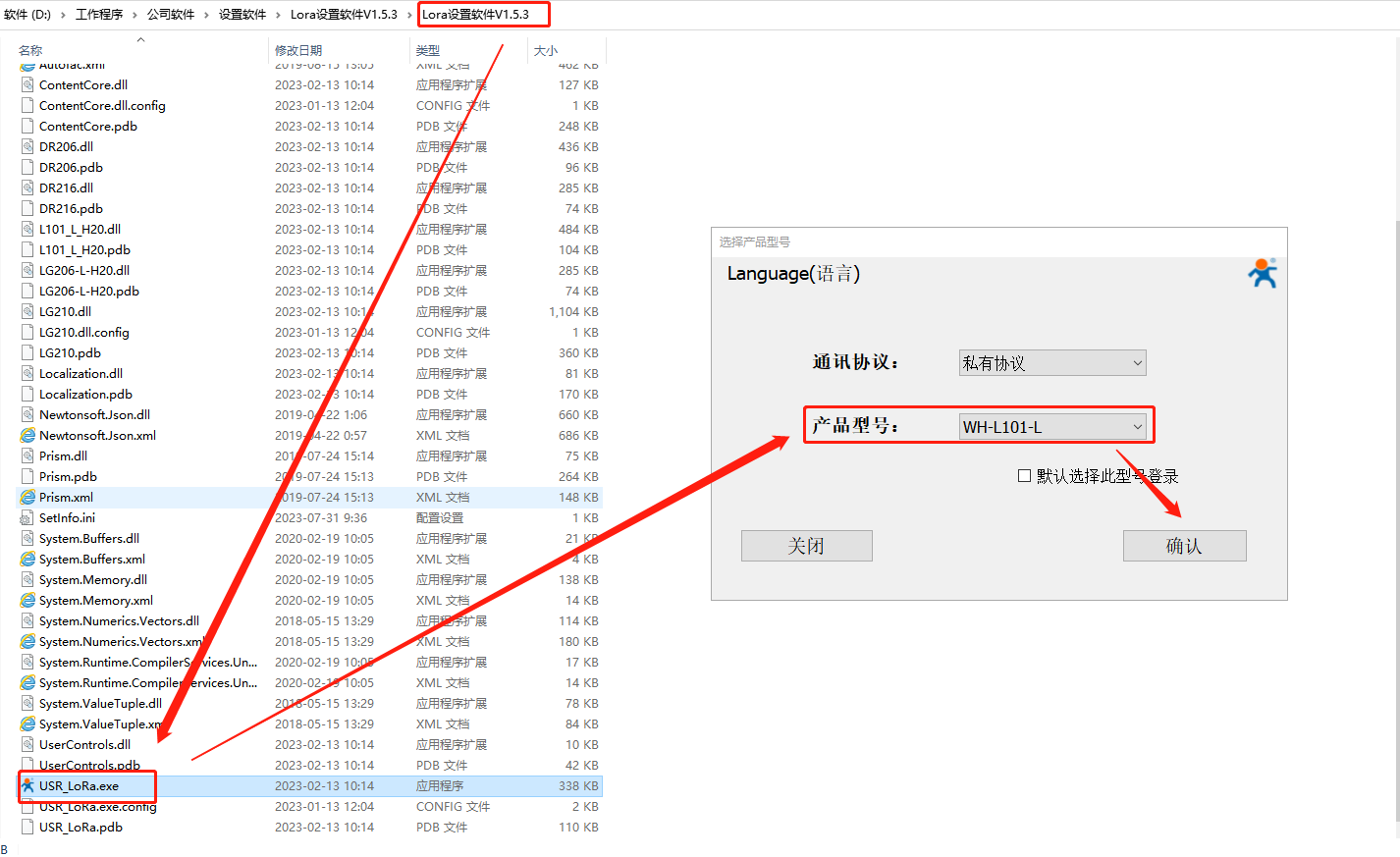

1、電腦打開WH-L101-L的Lora設置軟件V1.5.3，產品型號選擇WH-L101-L。

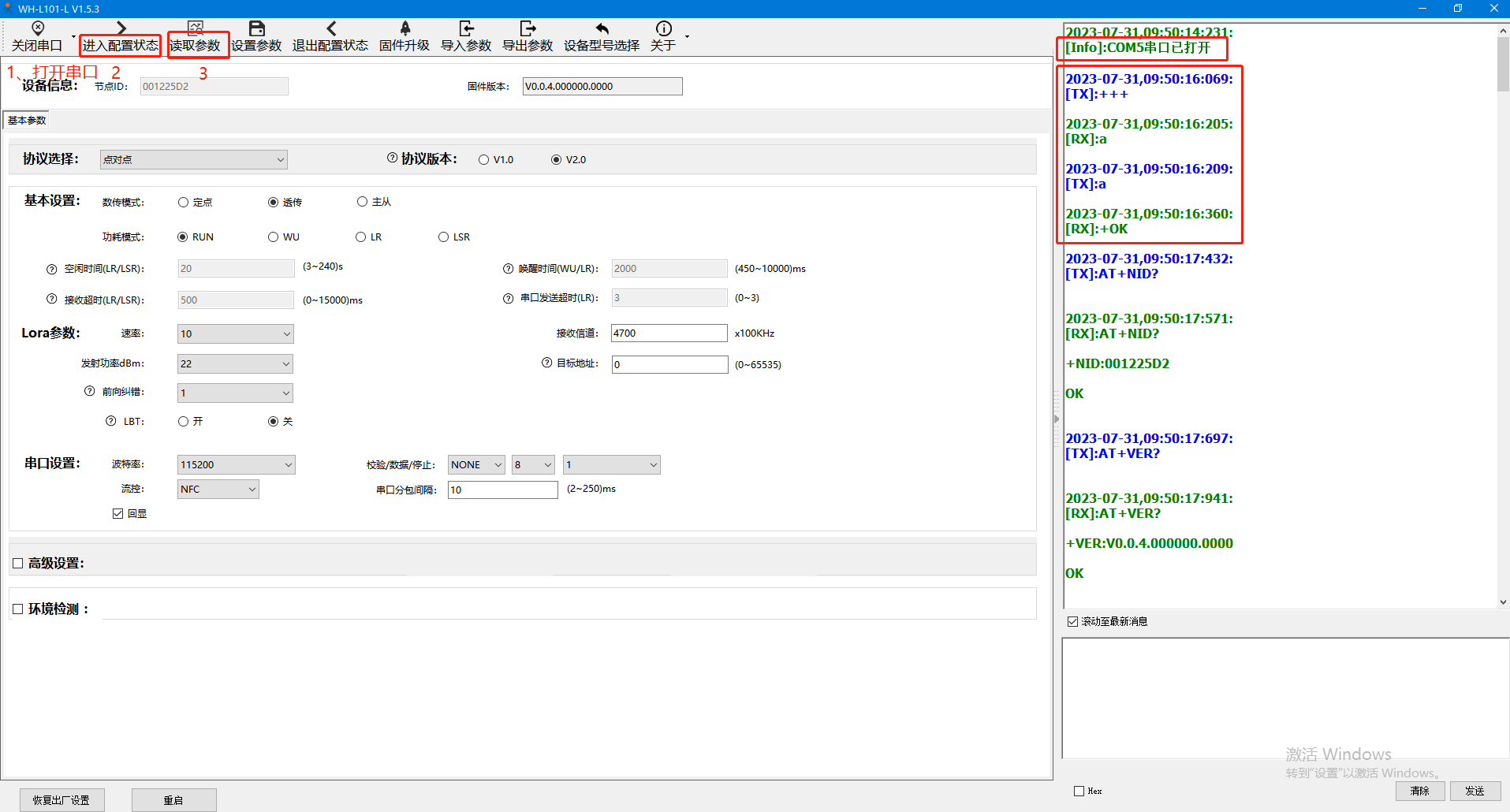

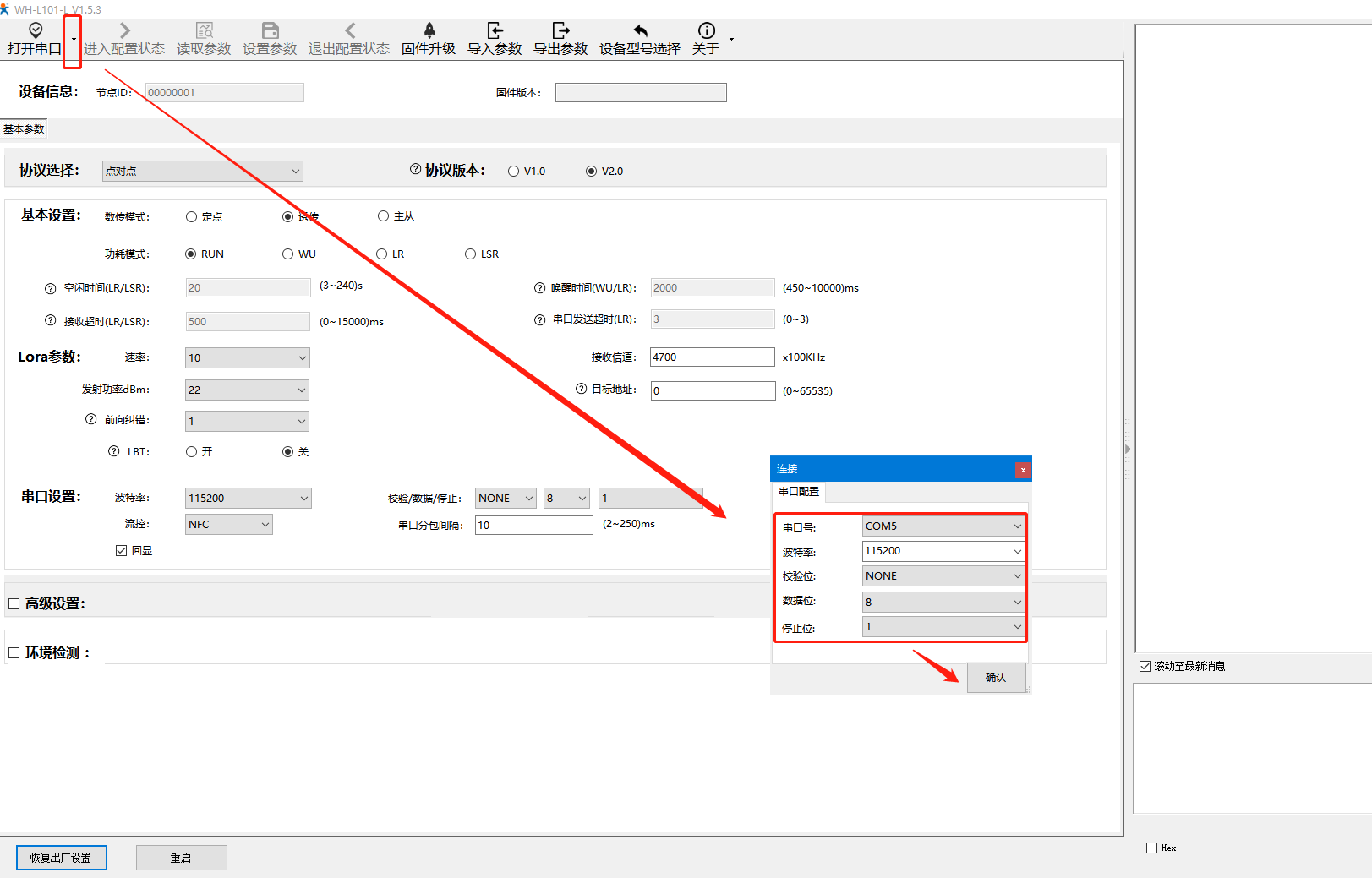

2、用默認串口參數打開串口COM5

3、點擊進入配置狀態，讀取參數

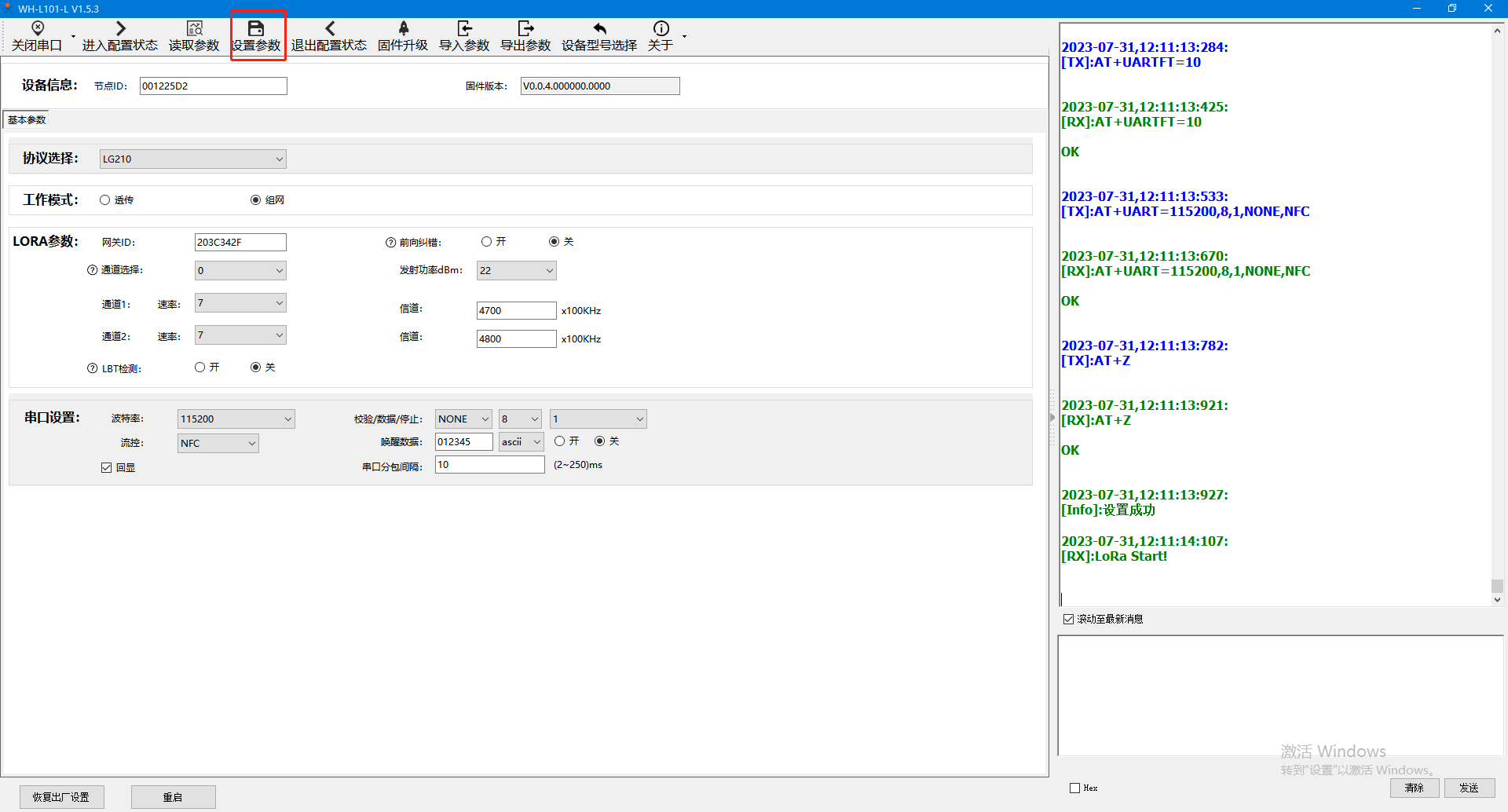

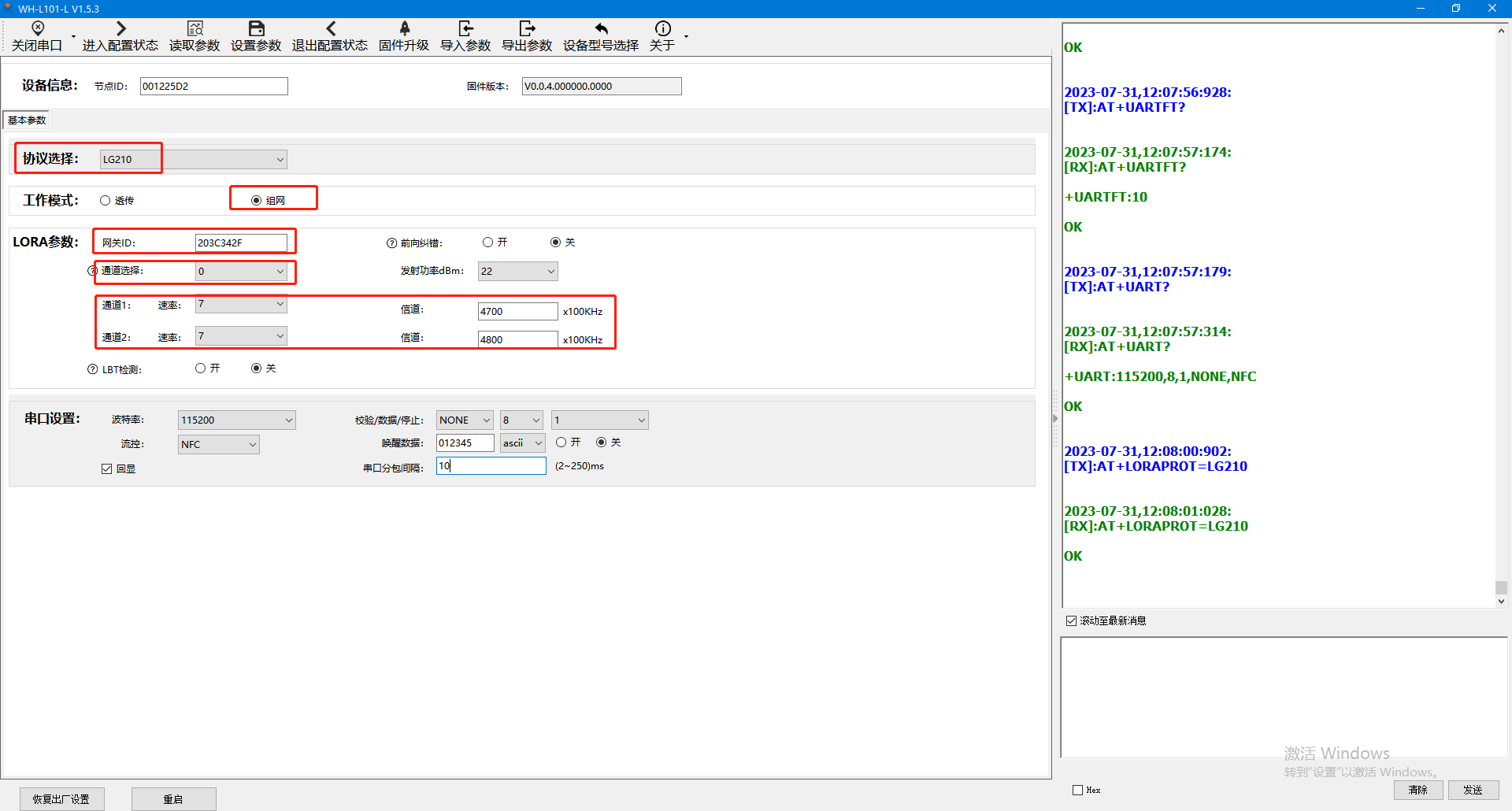

4、參數設置

（1）協議選擇：LG210

（2）工作模式：組網（配合USR-LG210上有人云必須用組網）

（3）LORA參數：

網關ID填203C342F（和LG210網關ID設置一致）。

通道選擇用0

（注：模組只會選用一個通道的參數工作。通道選擇設置為 0 時模組會隨機選擇通道 1 或通道 2 參數進行通訊；通道選擇設置為 1 或 2 時，模組會用指定的通道進行通訊。）

通道1和通道2的速率和信道，與USR-LG210通道1和通道2的速率和信道保持一致。

串口設置默認（實際接串口設備，波特率、數據位、停止位、校驗位需要設置和所接串口設備一樣的串口參數）

5、最后點擊設置參數。

六、有人云參數設置:

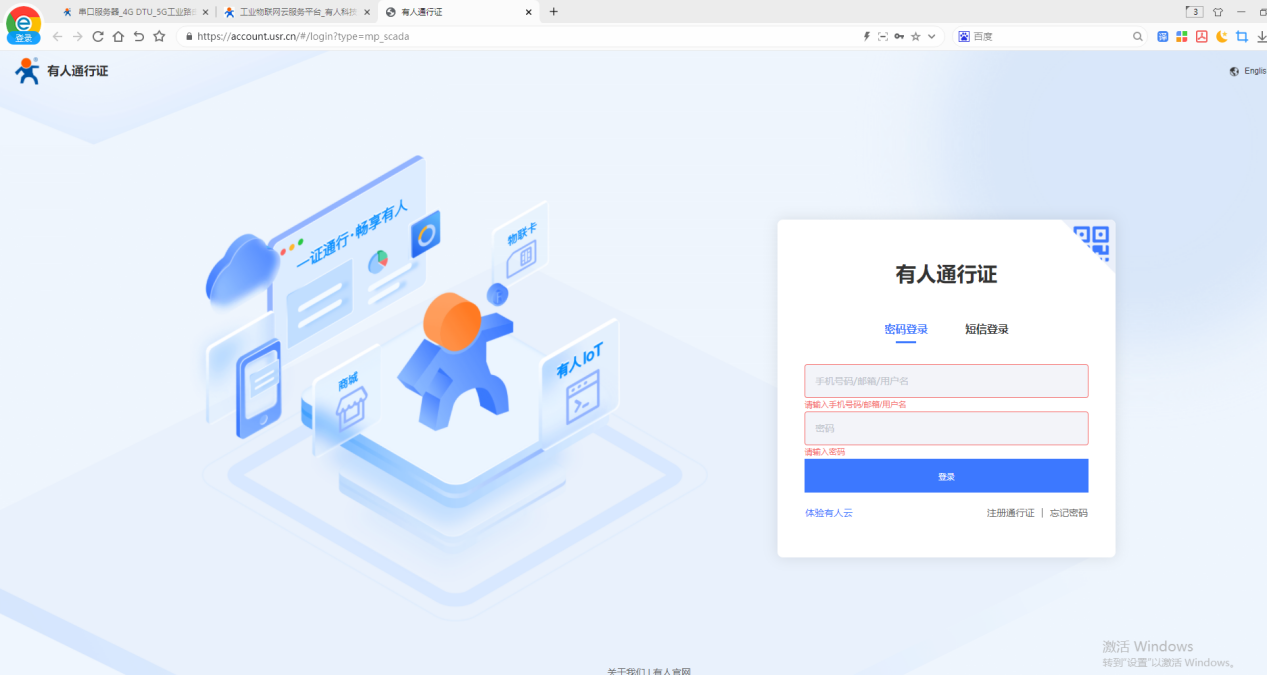

1、登錄有人云賬號：

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-LG210設備：

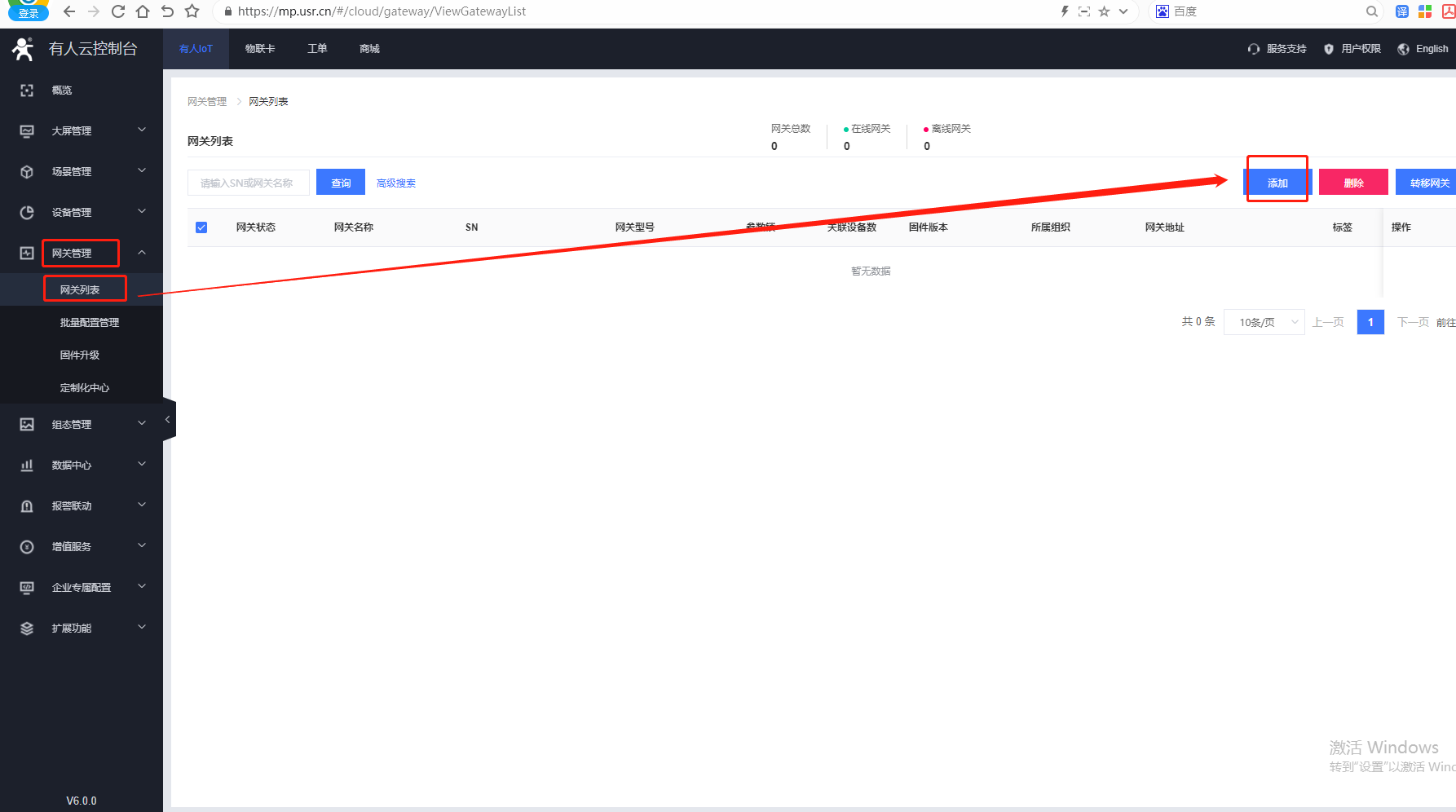

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

（2）USR-LG210使用SN和MAC添加設備，有人云透傳一定開啟，最后點擊保存。

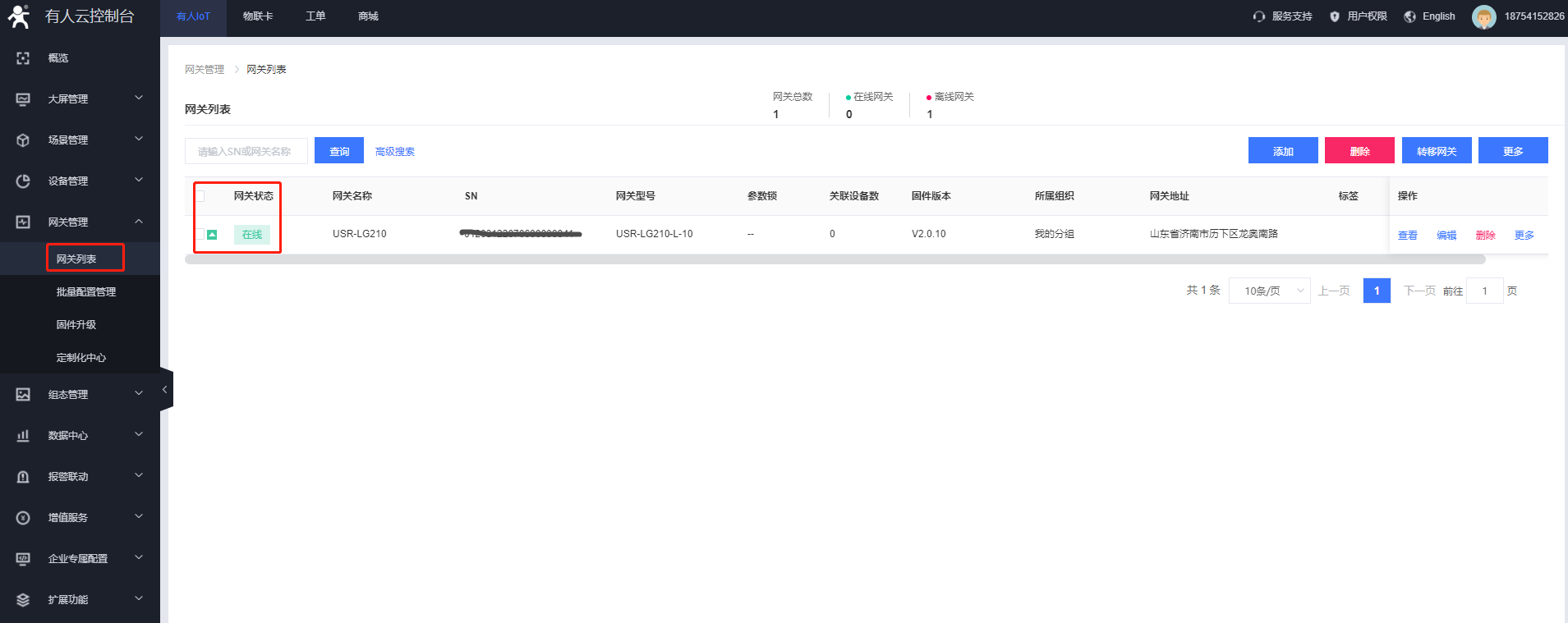

（3）添加完成，返回網關列表，USR-LG210聯網正常后，網絡狀態在線。

3、添加WH-L101-L設備：

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

（2）WH-L101-L使用SN和NID添加設備，超時時間可以改為2分鐘，最后點擊保存。

（3）添加完成，返回網關列表，WH-L101-L入網到USR-LG210后，網絡狀態在線。

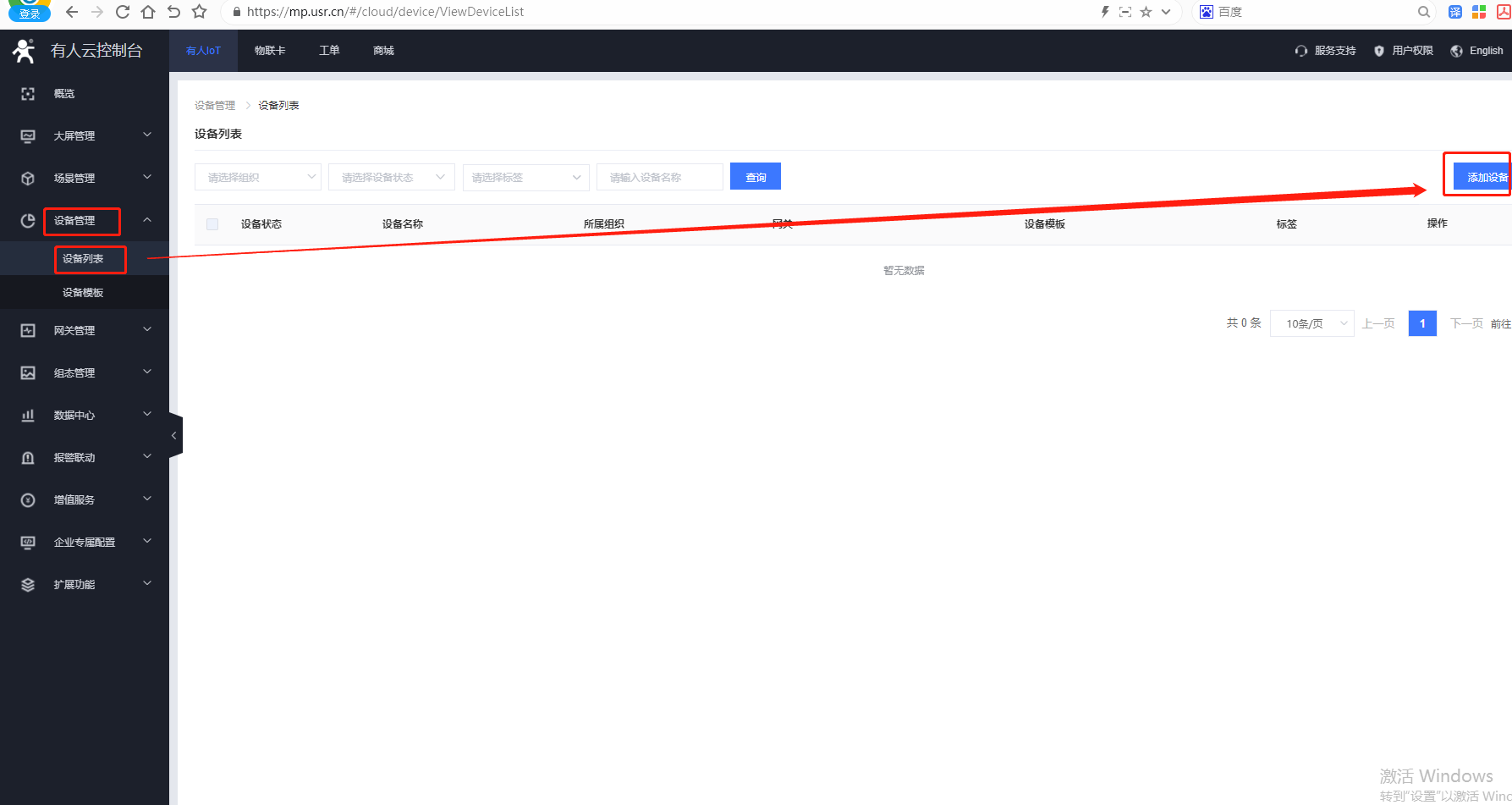

4、添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

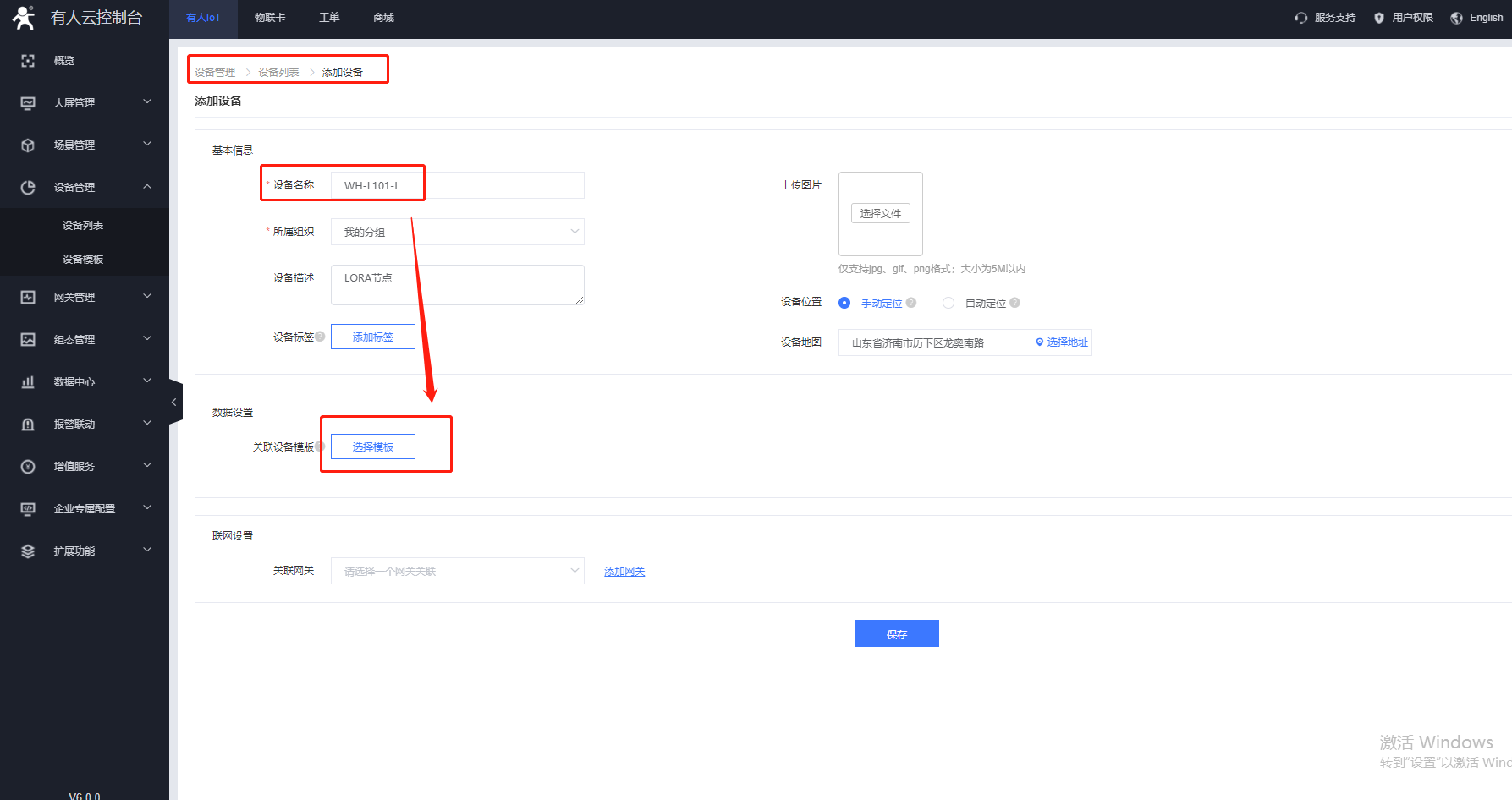

5、添加模板，輸入設備名稱，點擊選擇模板。

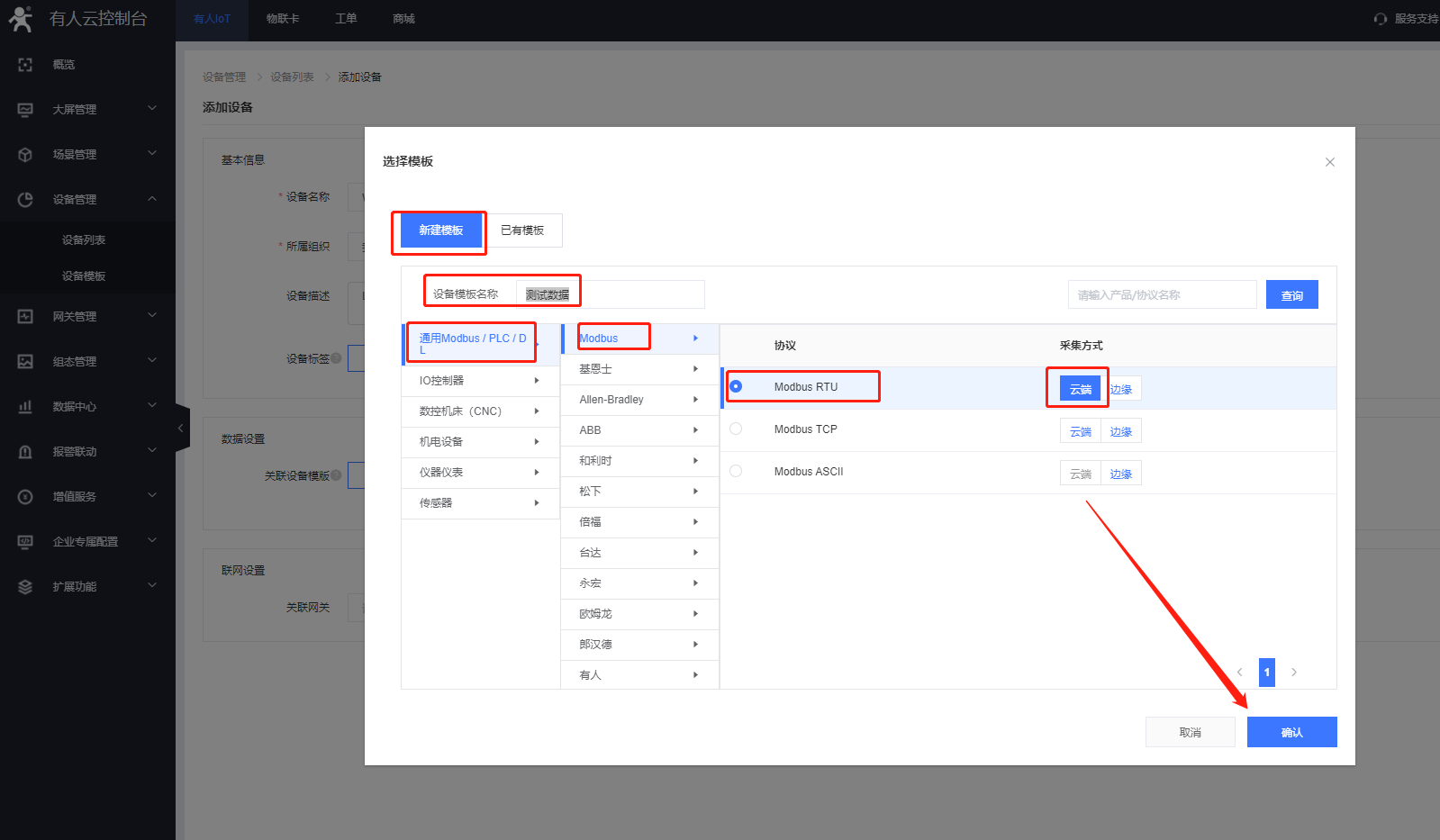

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

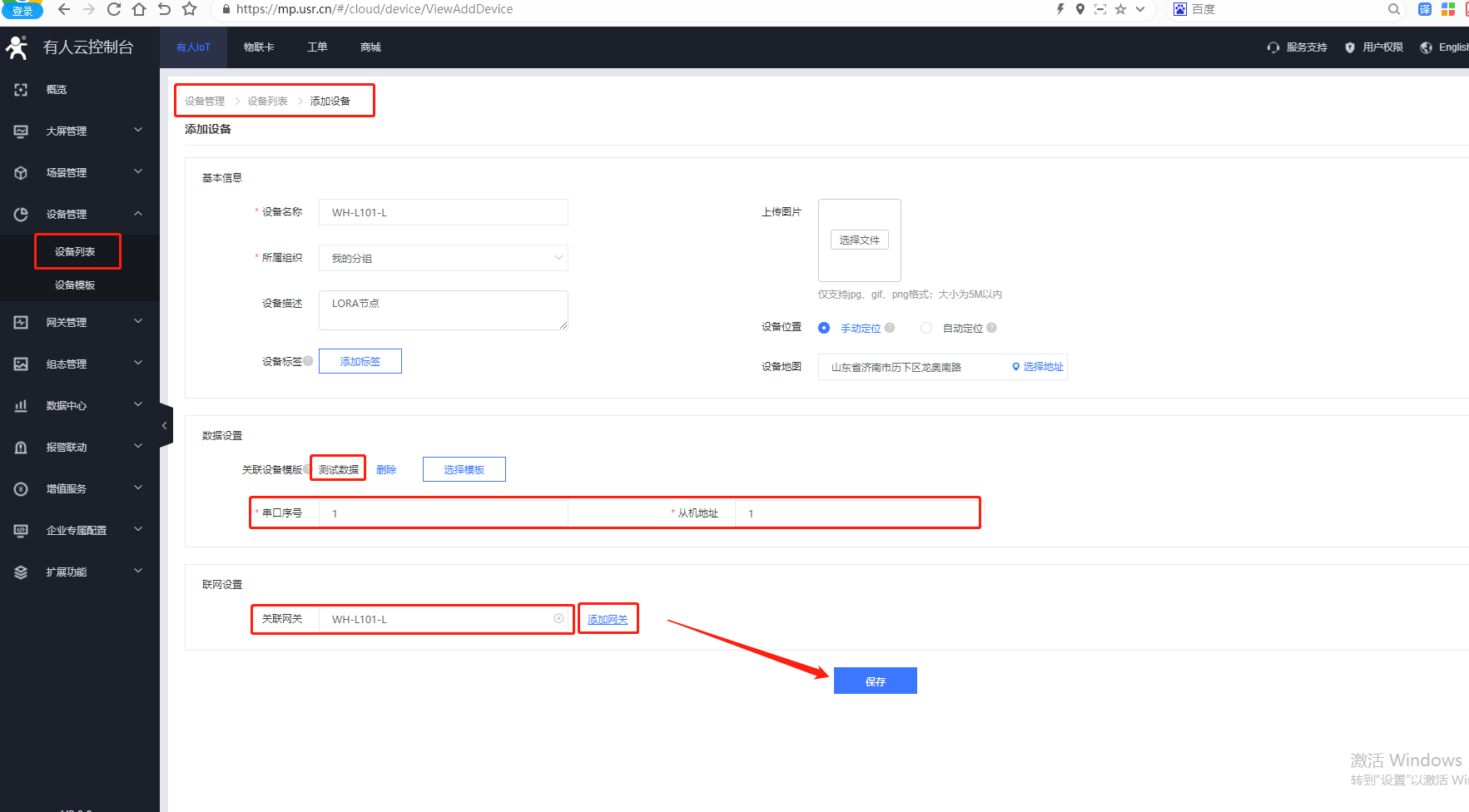

6、添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置，關聯網關選擇自身設備，WH-L101-L，最后點擊保存。

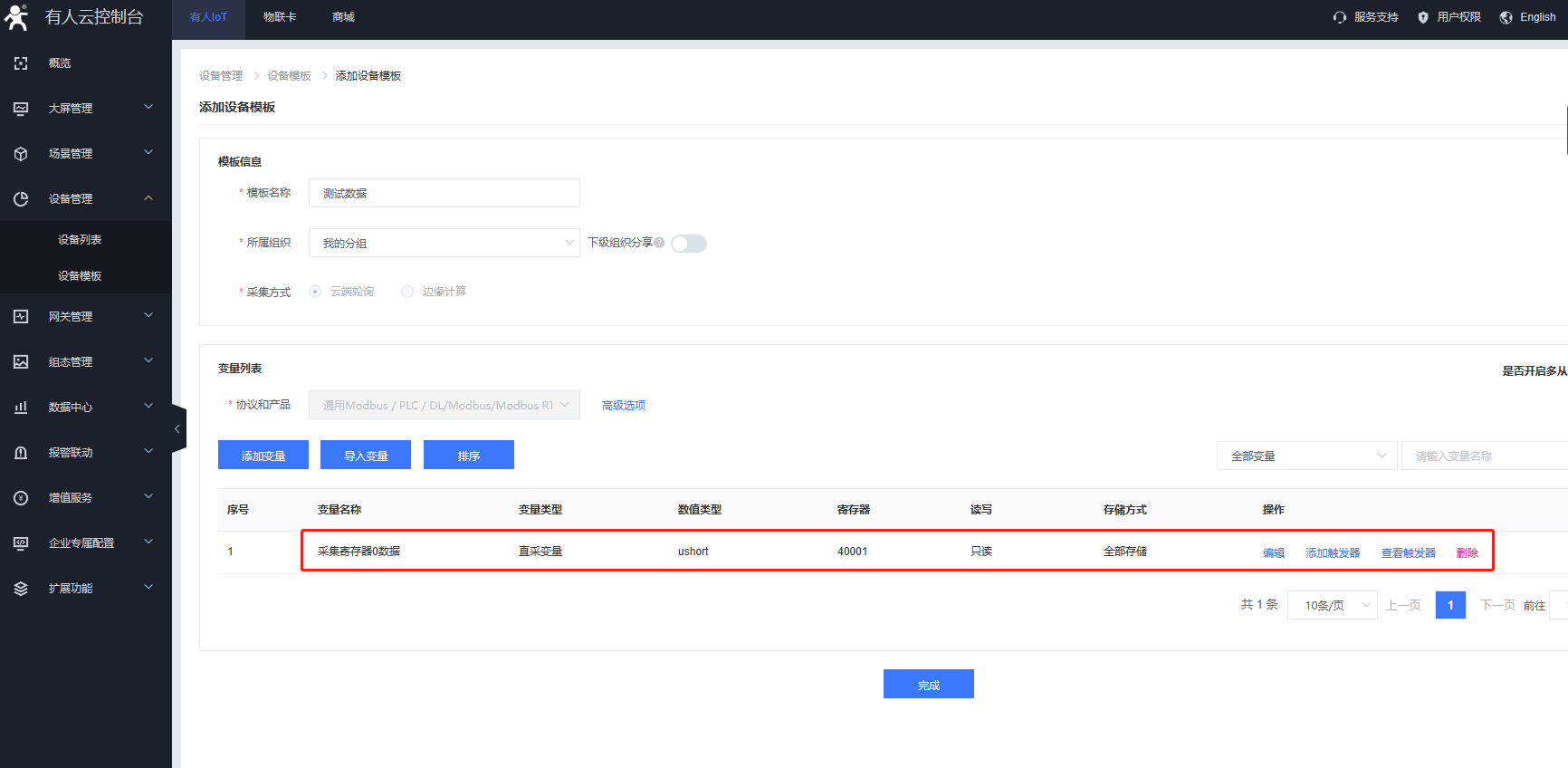

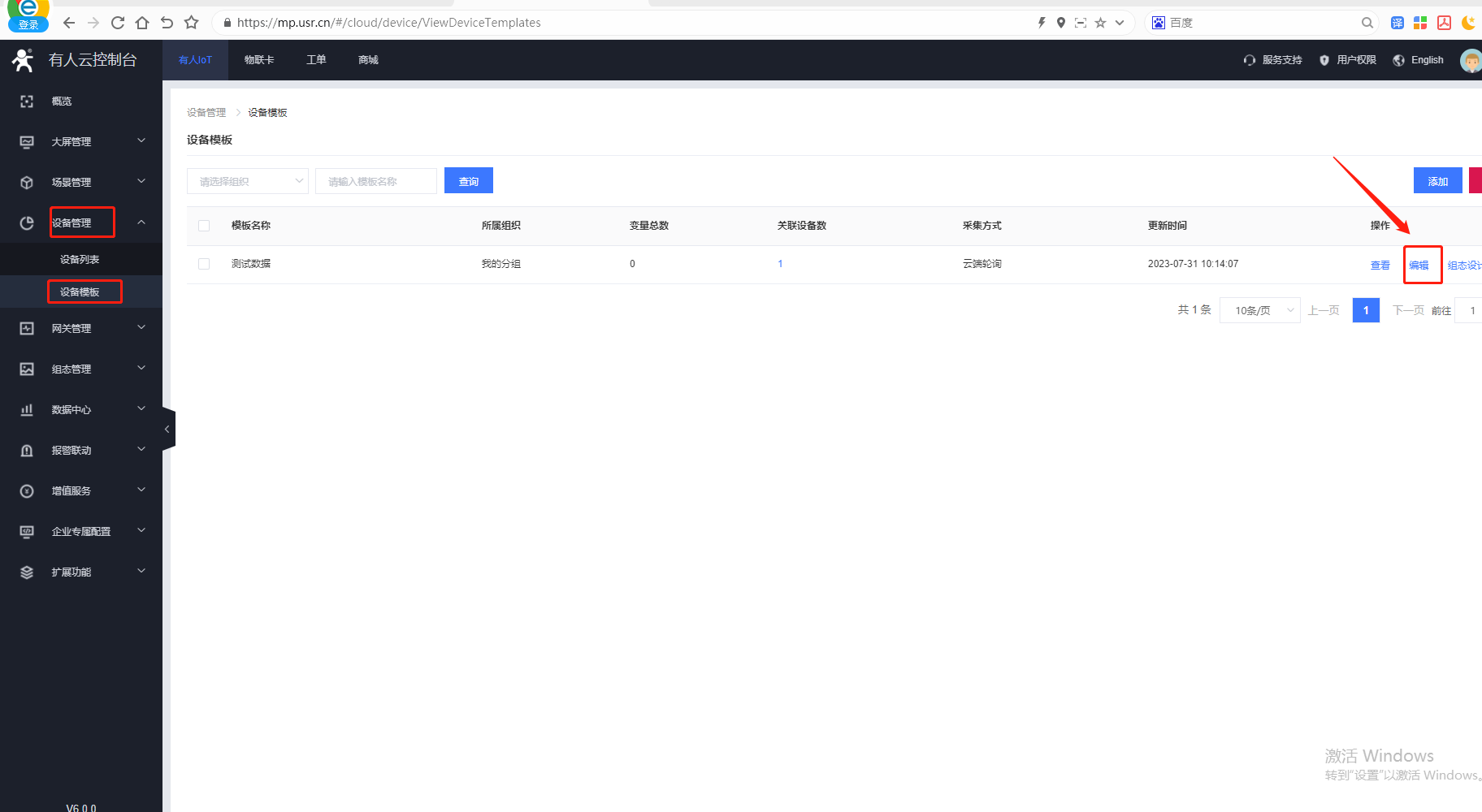

7、添加變量，點擊設備管理，點擊設備模板，點擊編輯。

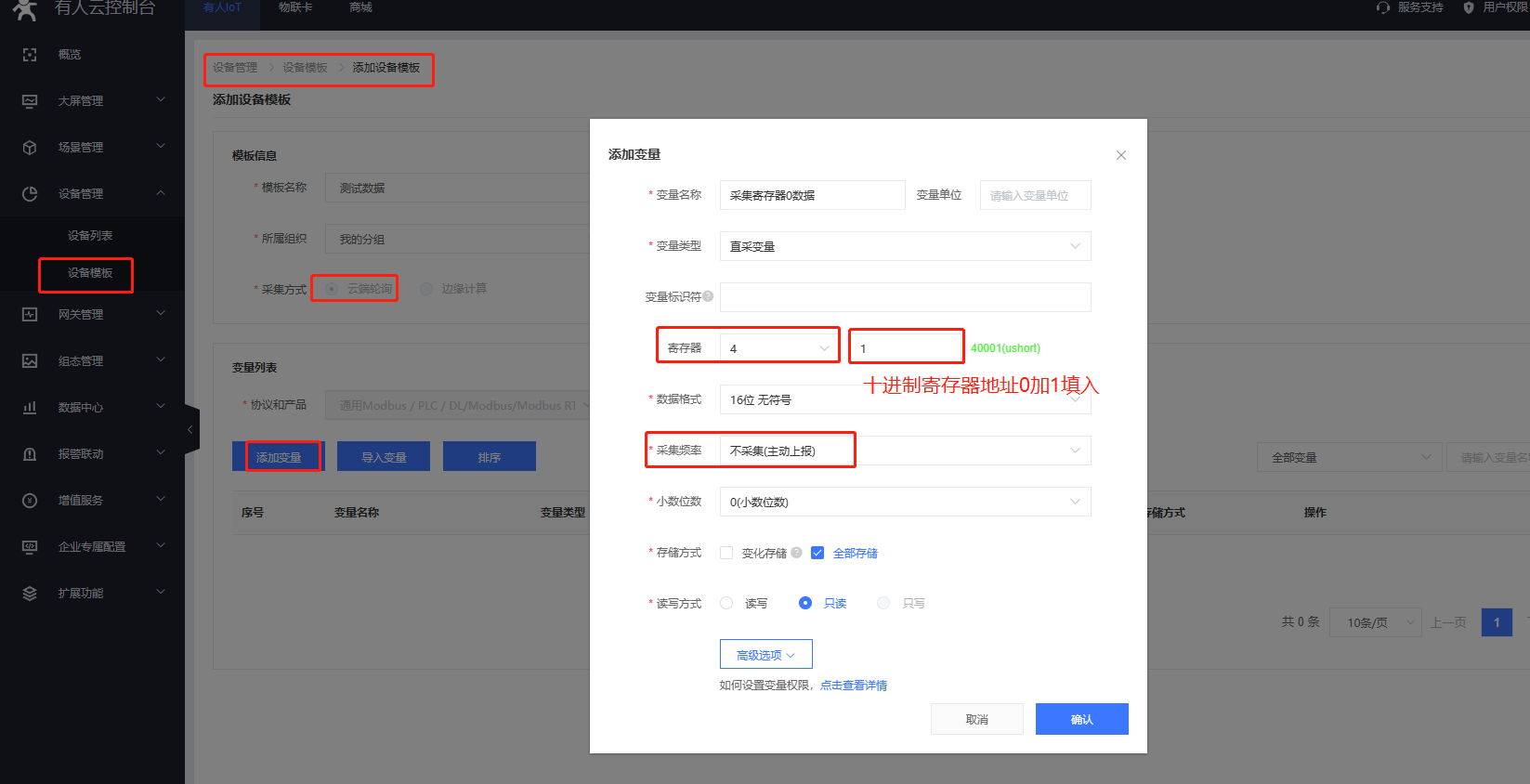

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率選擇不采集（主動上報）。

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

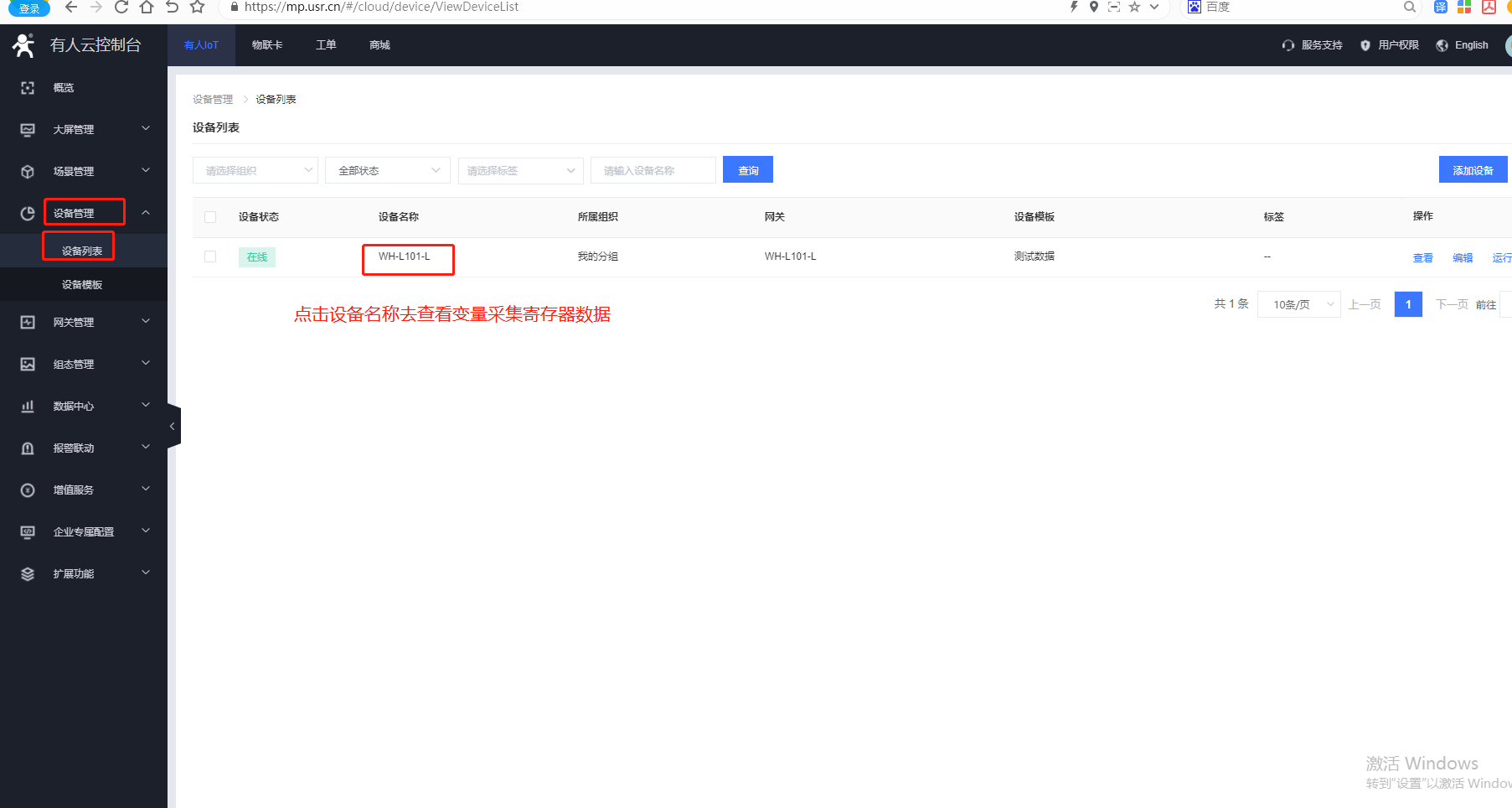

8、返回設備列表，點擊設備名稱，可以去查看變量當前值。

七、數據調試：

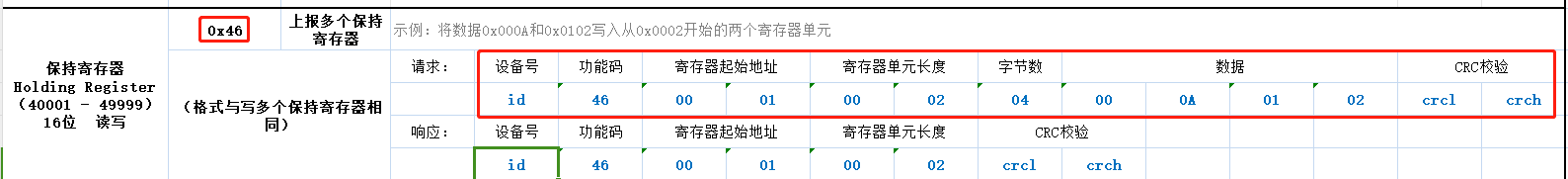

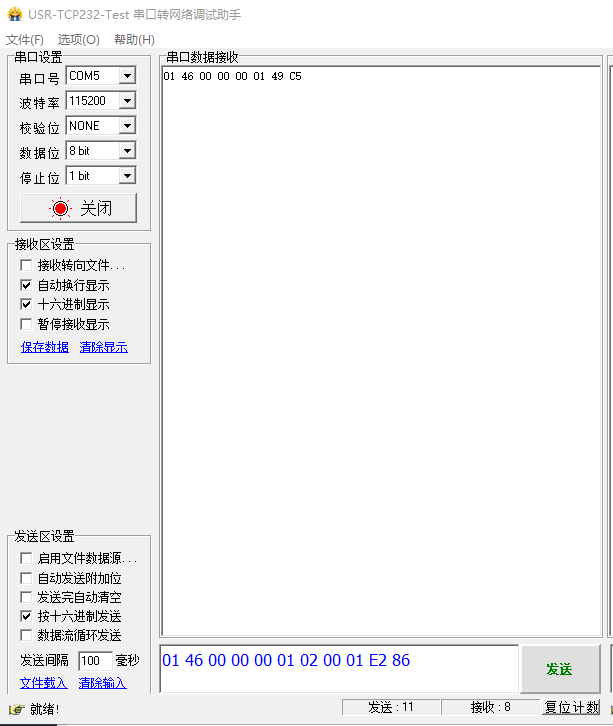

1、打開串口助手軟件，選擇WH-L101-L 的COM口號，按照有人擴展指令ModbusRTU（可以聯系有人技術支持提供）

串口助手模擬從機地址1，用主動上報功能碼46，寄存器起始地址0，寄存器地址數量1，寫一條主動上報的MODBUS RTU命令：01 46 00 00 00 01 02 00 01 E2 86，勾選按照十六進制發送。就是模擬從機地址1，主動上報1個寄存器地址0的數據內容1。

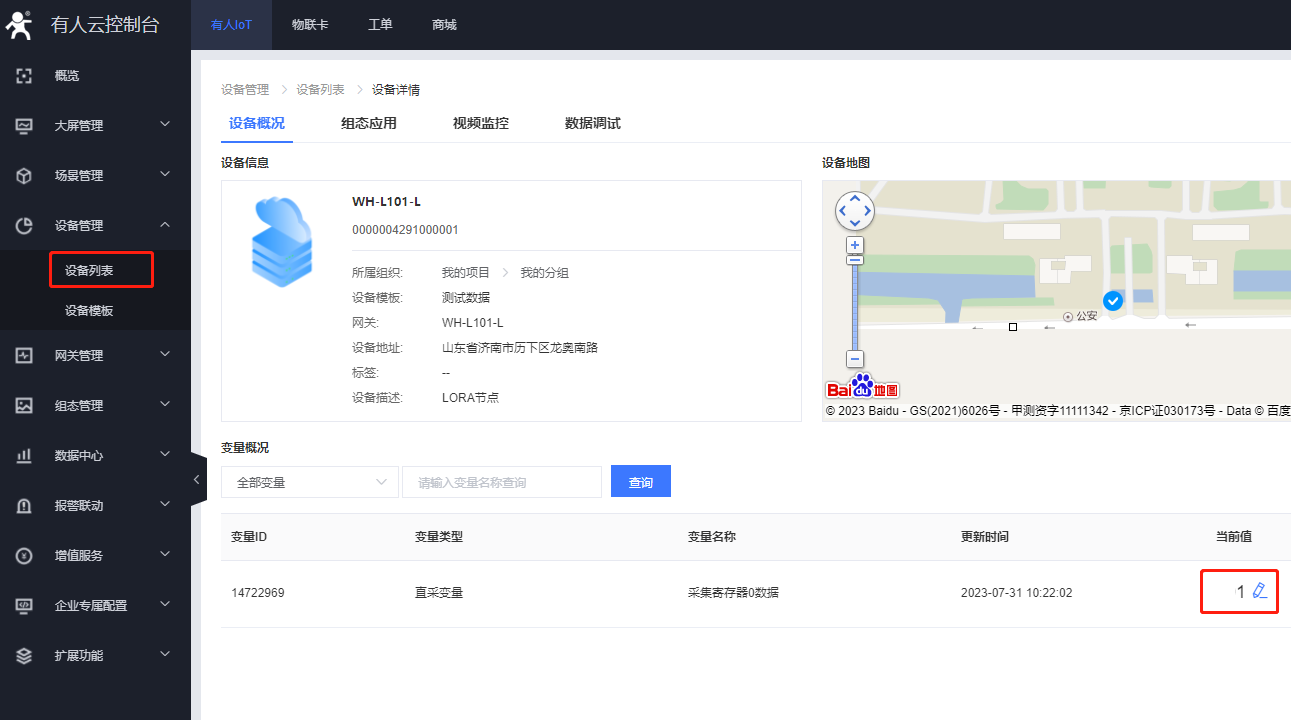

2、有人云設備列表點擊WH-L101-L名稱，可以看到變量當前值采集到主動上報的數據1。

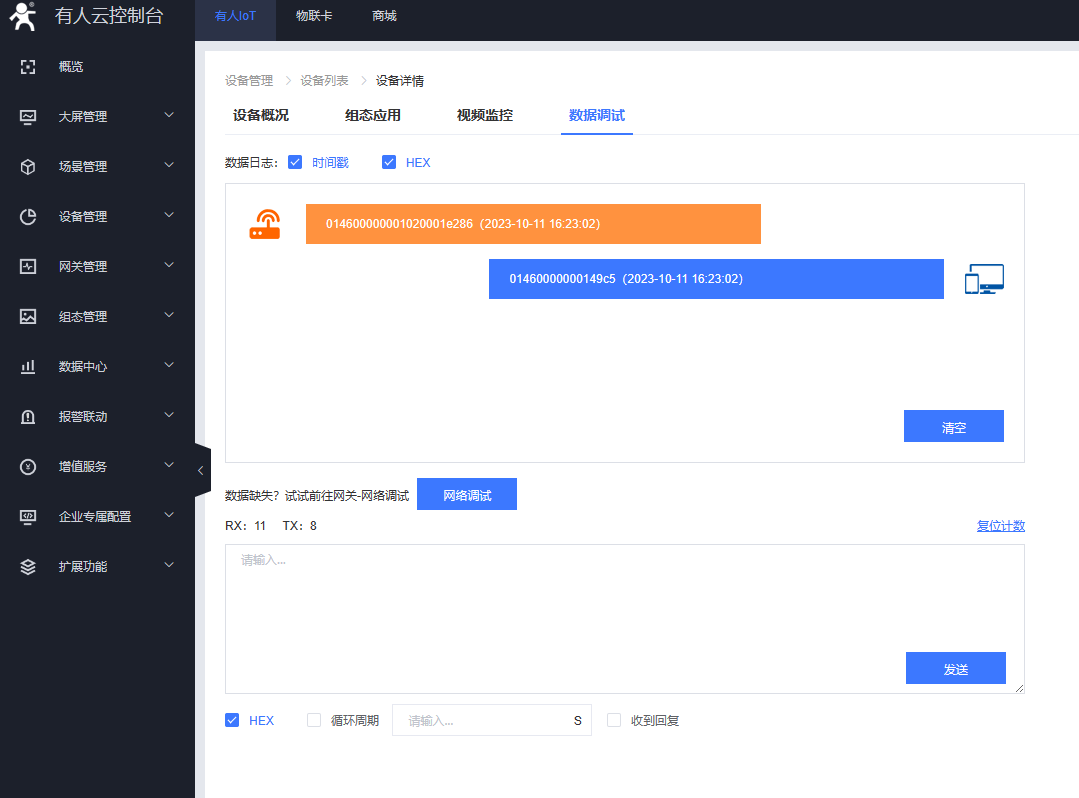

數據調試可以監聽數據：

編寫人：金志方 編寫日期：2024-05-10

審核人：金志方 審核日期：2024-05-10

訂正版本：V1.0 訂正內容：初稿
