WH-L101-L和USR-LG220有人云云端采集案例

一、資料下載：

WH-L101-L設置軟件：http://imbacareer.com.cn/Download/1301.html

WH-L101-L點對LG220網關協議說明書：http://imbacareer.com.cn/Download/1147.html

WH-L101-L硬件設計手冊：http://imbacareer.com.cn/Download/1116.html

WH-L101-L AT指令集：http://imbacareer.com.cn/Download/1296.html

WH-L101-L 封裝庫：http://imbacareer.com.cn/Download/1117.html

WH-L10X-EVK評估板：http://imbacareer.com.cn/Product/238.html

USR-LG220-L說明書：http://imbacareer.com.cn/Download/817.html

二、硬件連接：

1、需要準備的物品：

WH-L101-L 1個模塊

WH-L10X-EVK評估板 1個測試底板

USR-LG220 1個

USR-RS232串口線 1條

12V電源適配器 2個

筆記本電腦 1臺

可以上外網的路由器1個

網線1根

2、硬件連接：

第一步：將1個WH-L101-L 焊接到WH-L10X-EVK評估板。232串口接USB-RS232串口線接電腦的USB口，接好LORA天線，接12V電源適配上電。

第二步：USR-LG220接12V電源適配上電。電腦連接USR-LG220的WiFi。

第三步：配置USR-LG220的網口做WAN口，網口然后用網線接可以上外網的路由器。

第四步：注冊并登錄有人云賬號。

三、準備工作：

1、查看端口號：

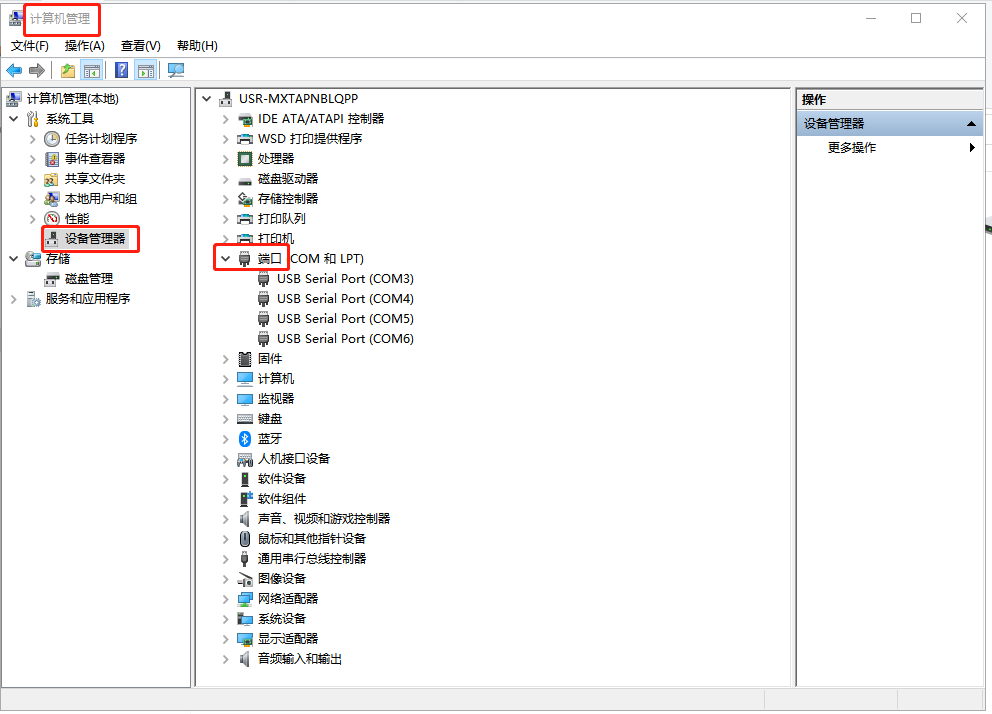

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-L101-L的USB-RS232串口線COM口號，COM5。

四、USR-LG220參數設置：

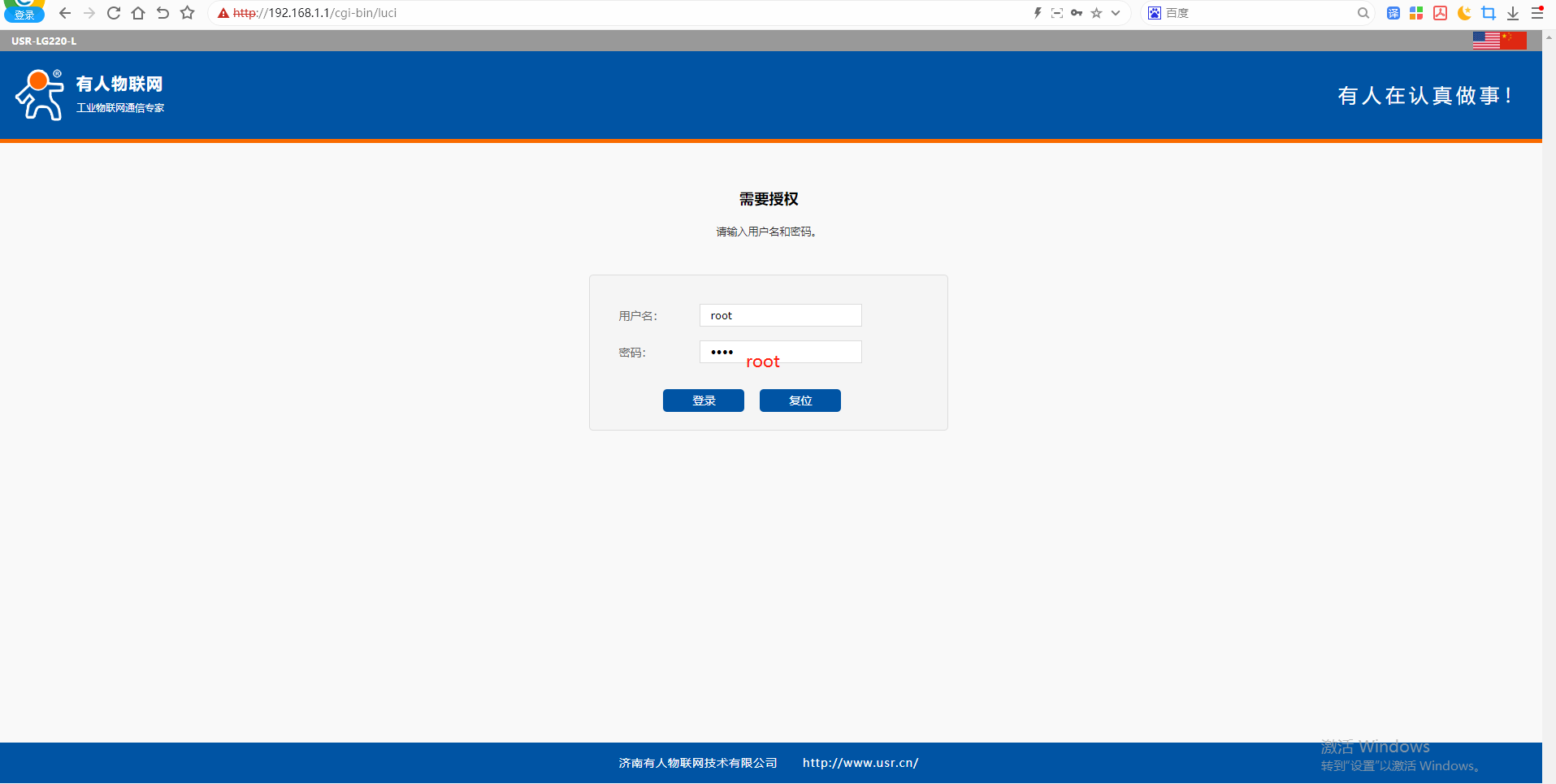

1、登錄USR-LG220內置網頁

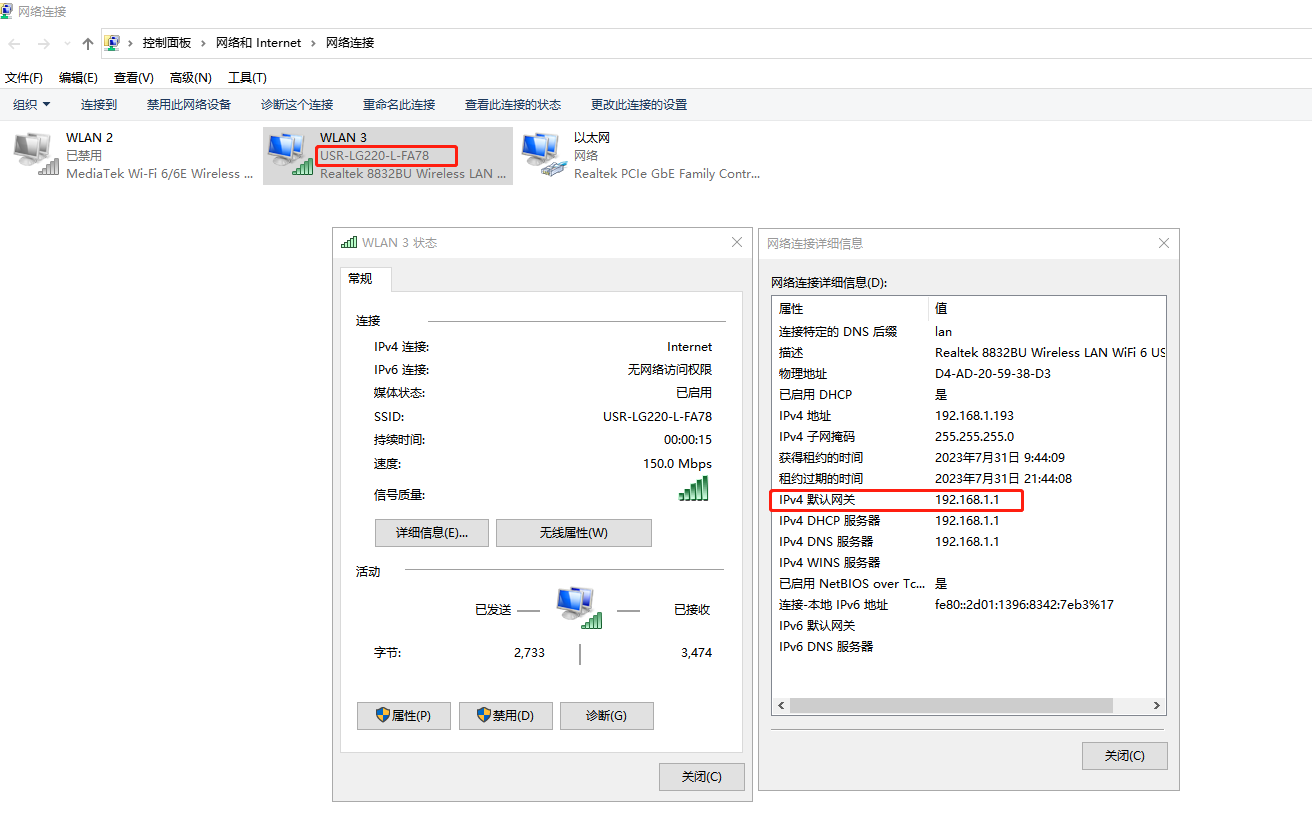

電腦連接USR-LG220的WIFI，瀏覽器輸入U(xiǎn)SR-LG220默認IP，192.168.1.1，密碼是root ，登錄USR-LG220內置網頁。

2、網口模式設置WAN口：

3、USR-LG220的WAN口用網線接可以上外網的路由器?；蛘遀SR-LG220插4G SIM卡上網。

登錄路由器管理頁面查看，路由器給USR-LG220分配的IP。電腦連接同一個路由器上網，瀏覽器輸入這個IP，登錄USR-LG220的網頁。

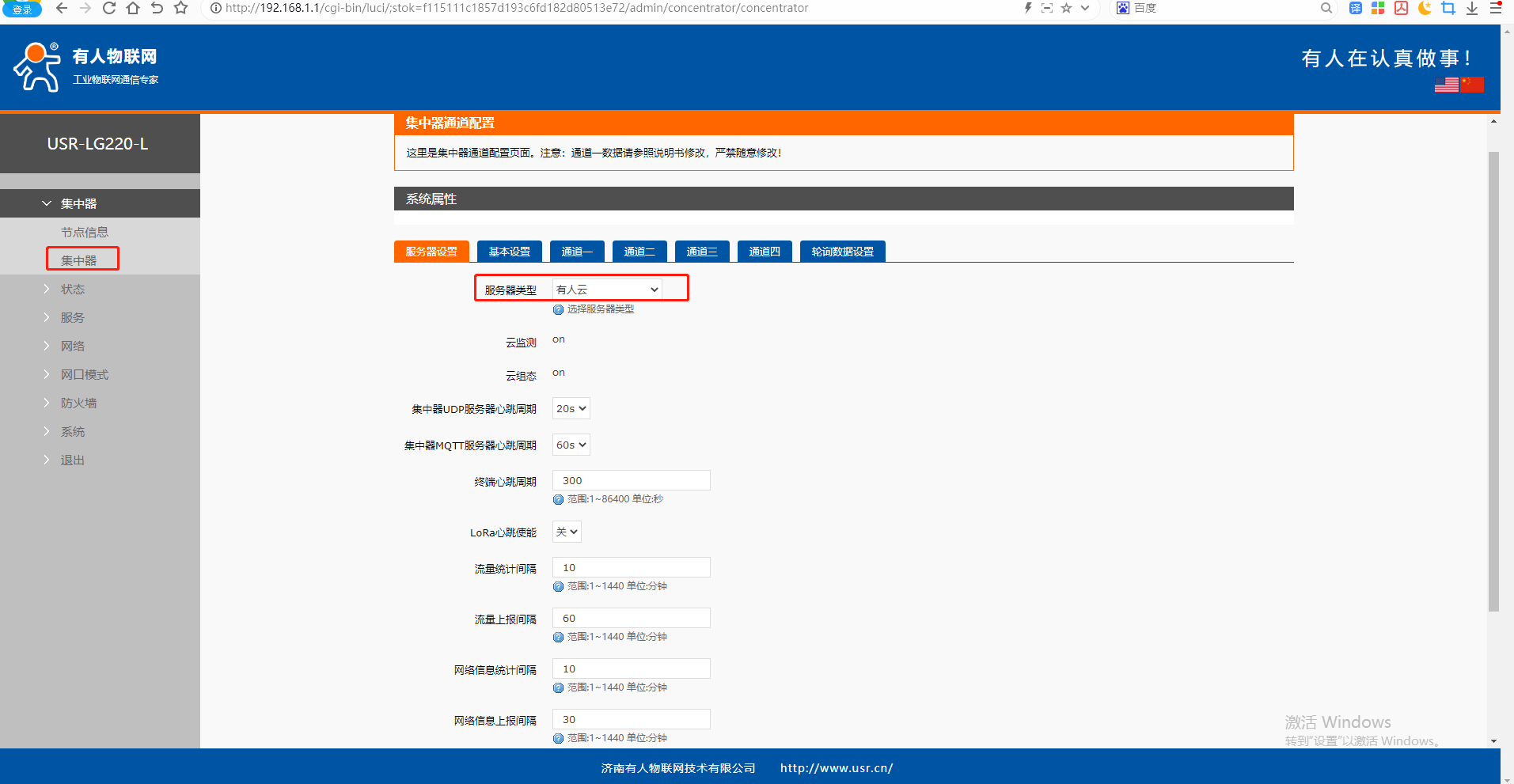

4、配置USR-LG220服務器設置

服務器類型：有人云

其他參數可以默認

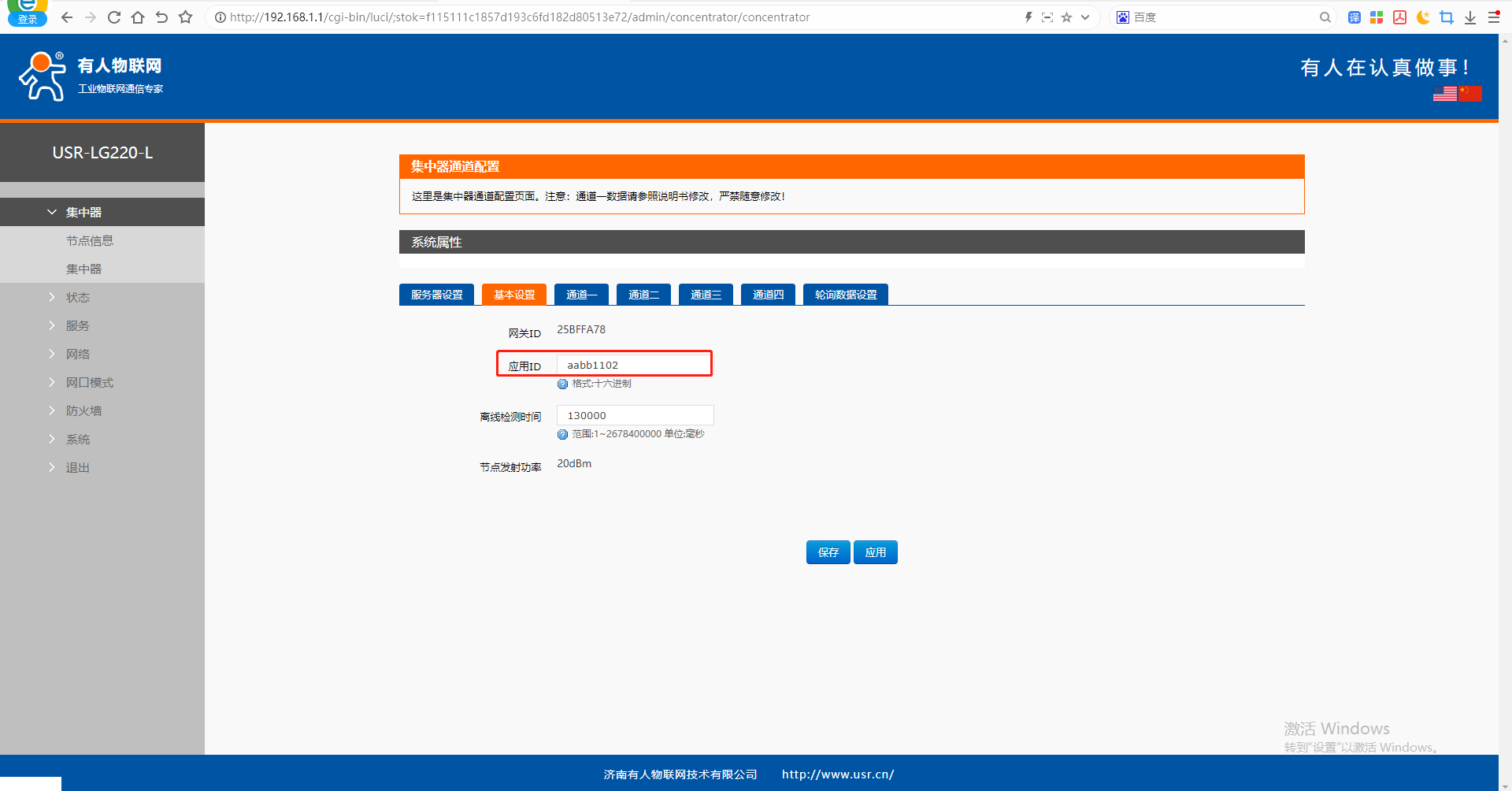

5、配置USR-LG220基本設置

應用ID：aabb1102（可以修改）

離線檢測時間保持默認

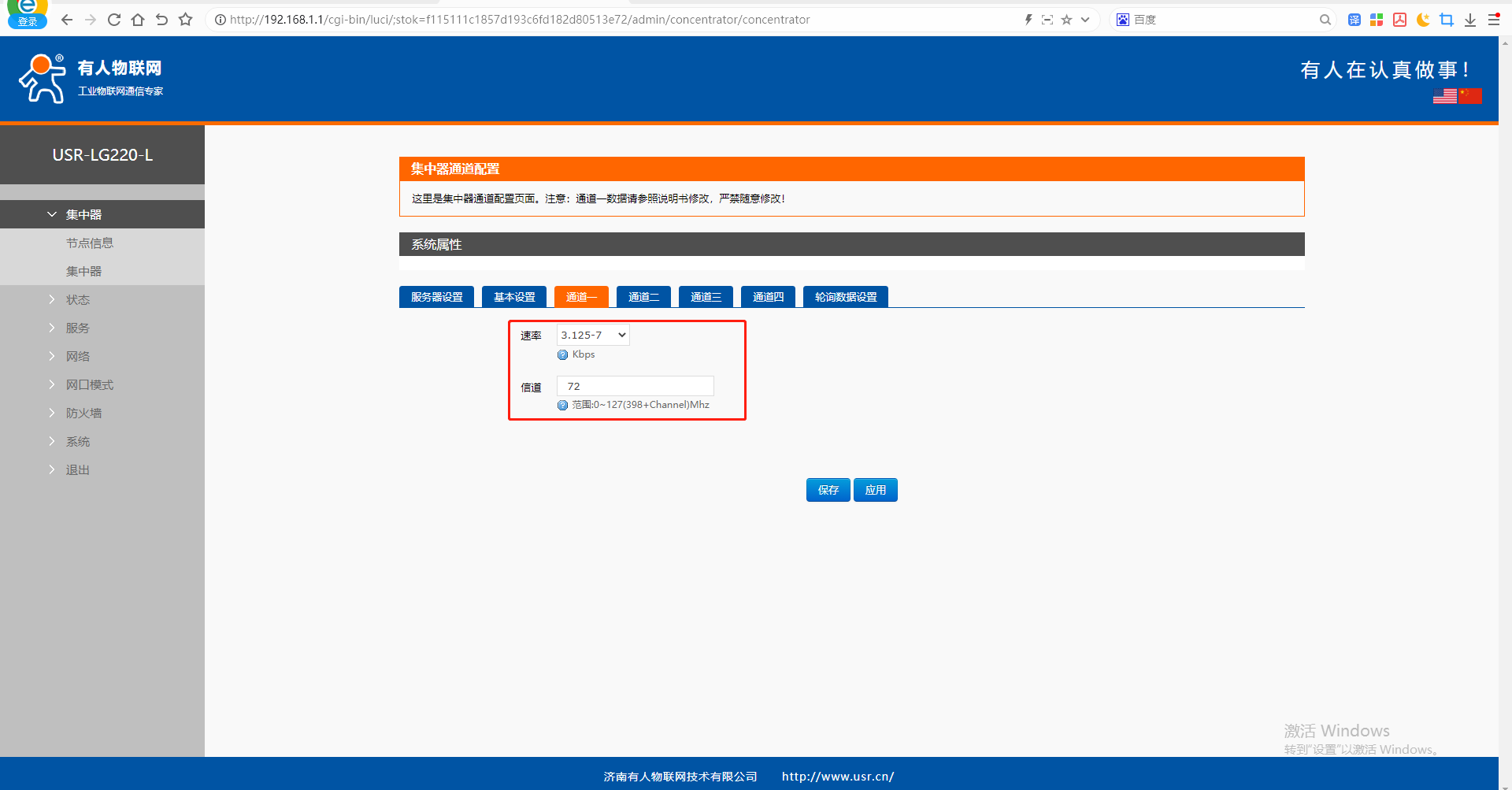

6、以下通道一參數設置

通道一參數設置速率7，信道72。其他通道二三四參數保持默認。

知識點：

（1）L101速率和信道設置和LG220通道一速率信道一樣，L101應用ID設置和LG220應用ID一致，就通過通道一入網到LG220，和LG220建立連接。
（2）L101和LG220通訊用的是LG220的通道二三四。
（3）經過通道一入網之后，LG220將L101依次分配到通道二三四，這個時候L101的速率、信道臨時變?yōu)楹蚅G220所分配的通道的速率、信道一樣。

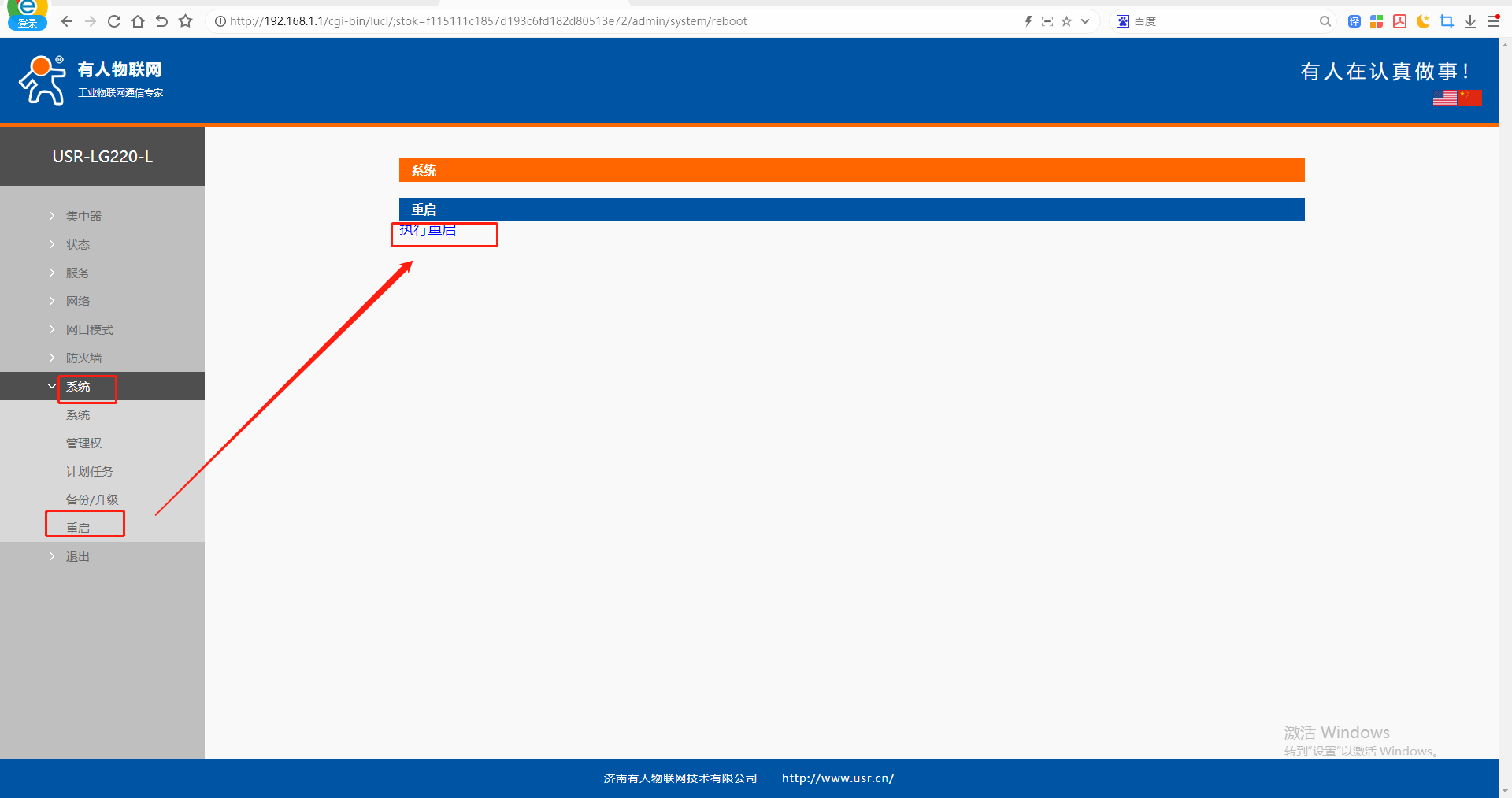

7、網頁重啟USR-LG220

系統——重啟——執行重啟。

五、WH-L101-L參數設置：

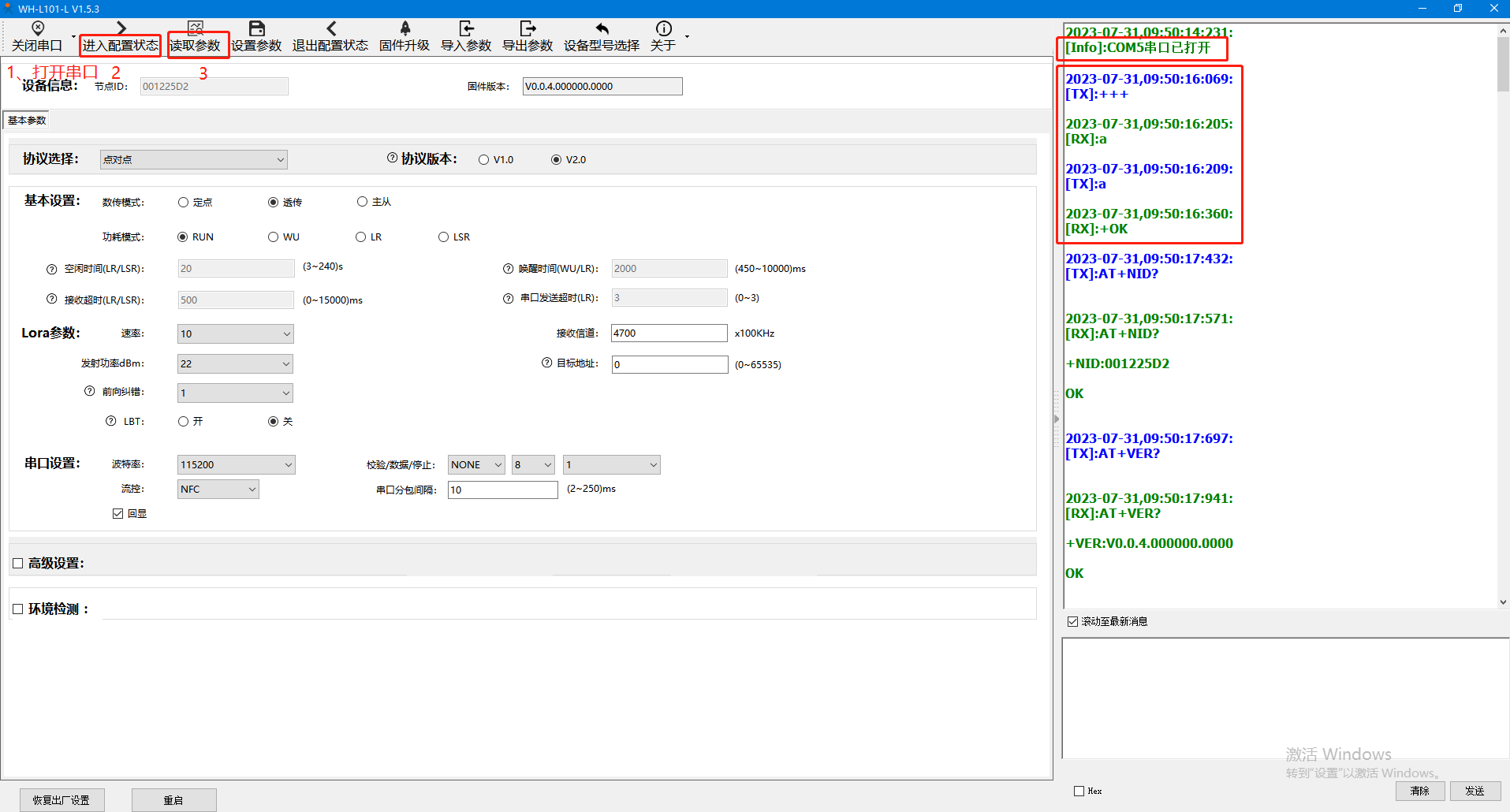

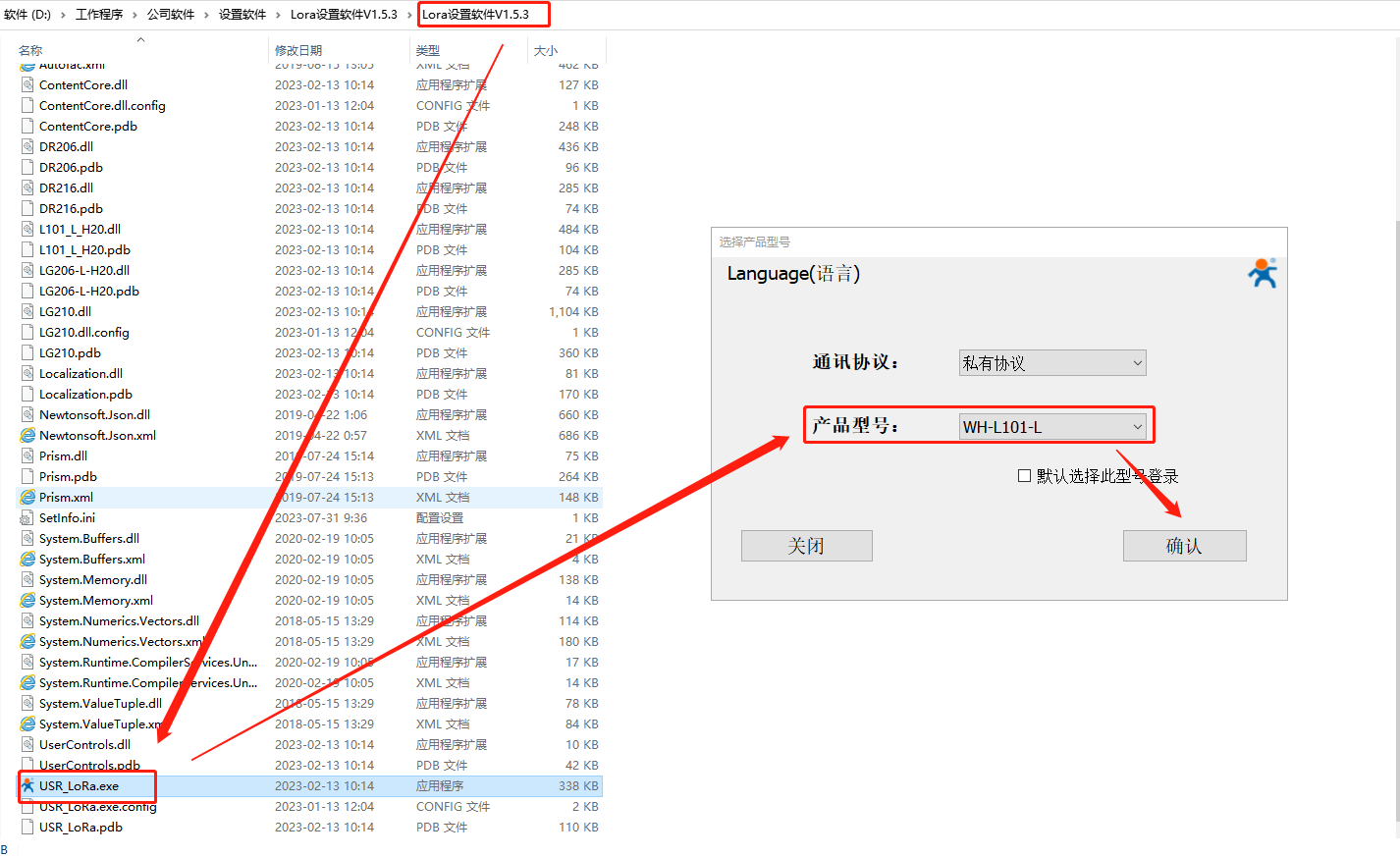

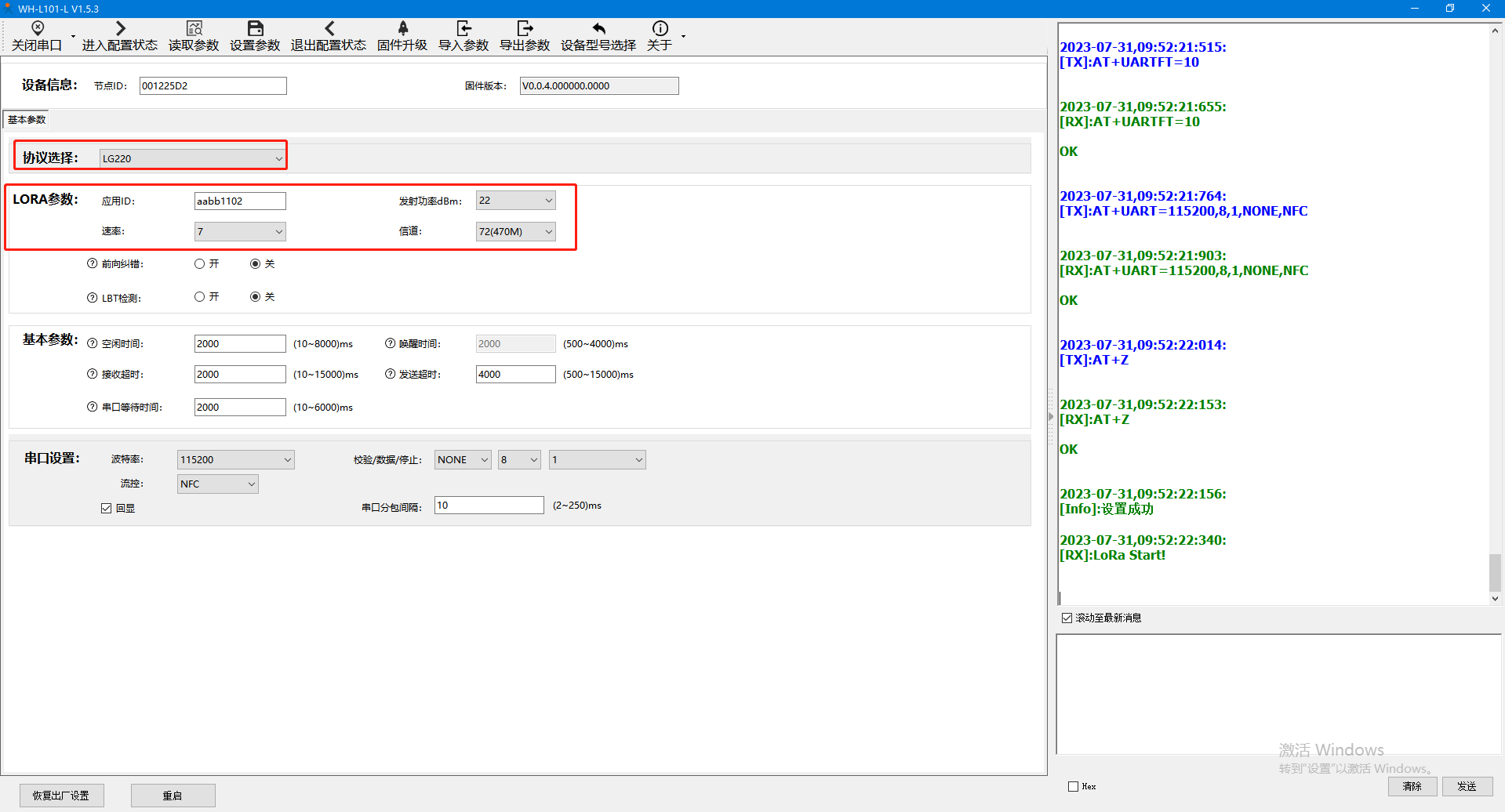

1、電腦打開WH-L101-L的Lora設置軟件V1.5.3，產品型號選擇WH-L101-L。

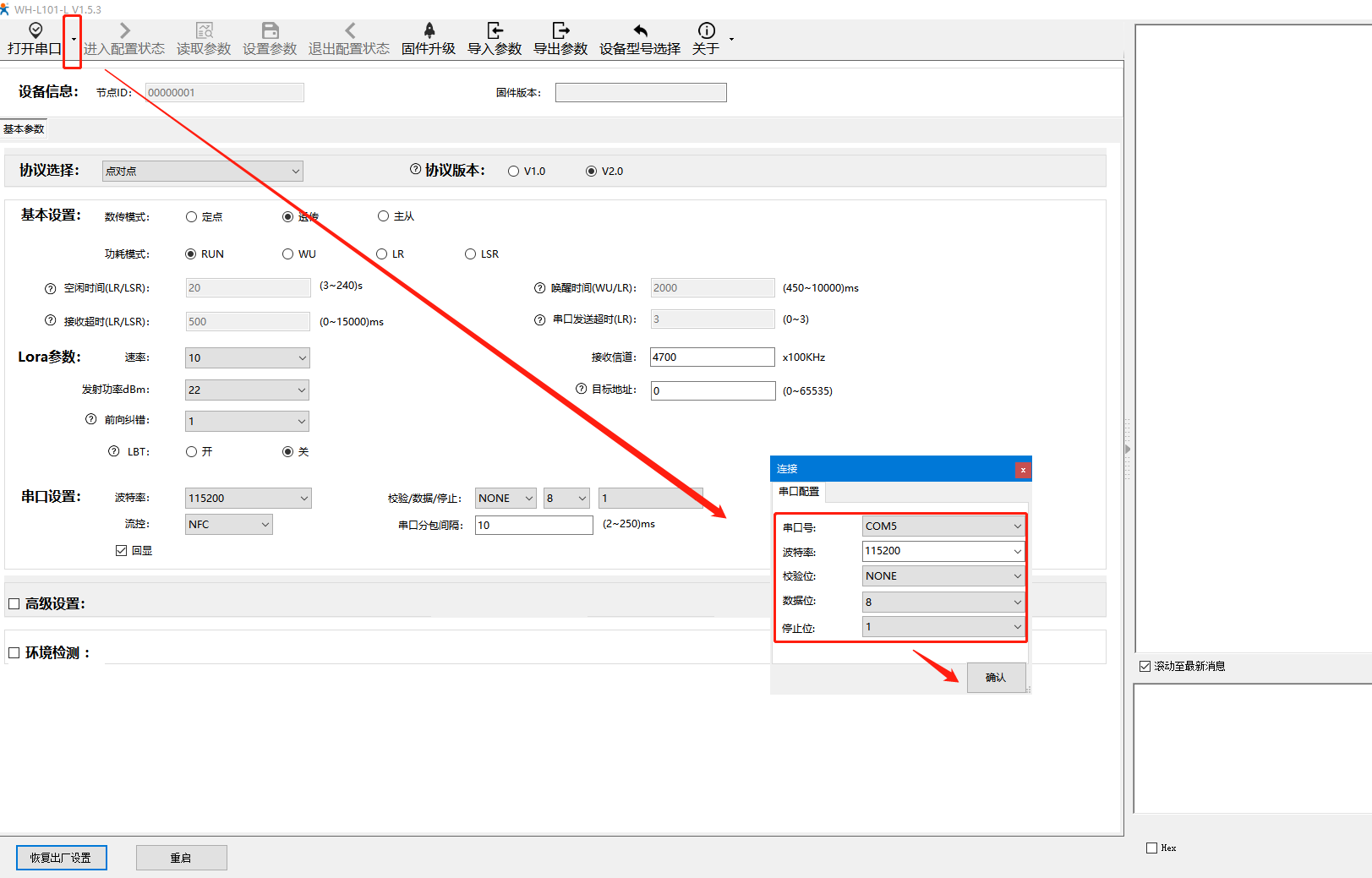

2、用默認串口參數打開串口COM5，點擊進入配置狀態，讀取參數，然后修改以下參數，最后點擊設置參數：

協議選擇：LG220

應用ID：aabb1102

速率7信道72

串口設置默認（實際接串口設備，波特率、數據位、停止位、校驗位需要設置和所接串口設備一樣的串口參數）

最后點擊設置參數。

六、有人云參數設置:

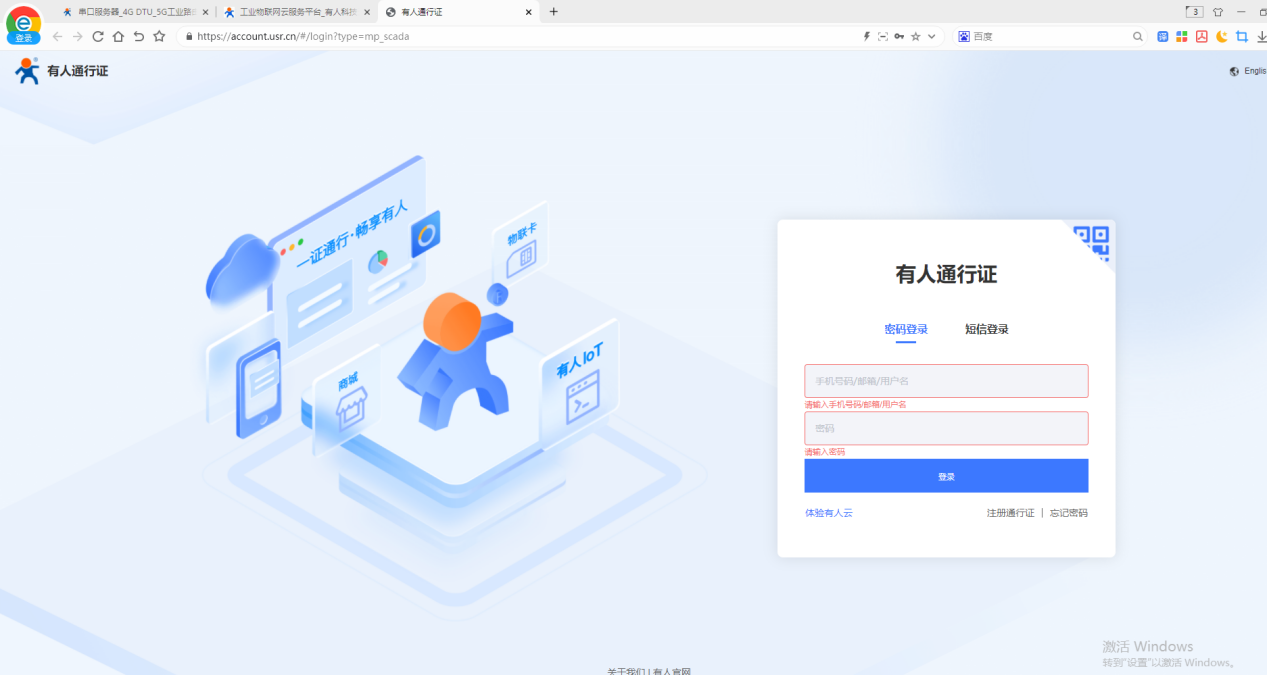

1、登錄有人云賬號：

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-LG220設備：

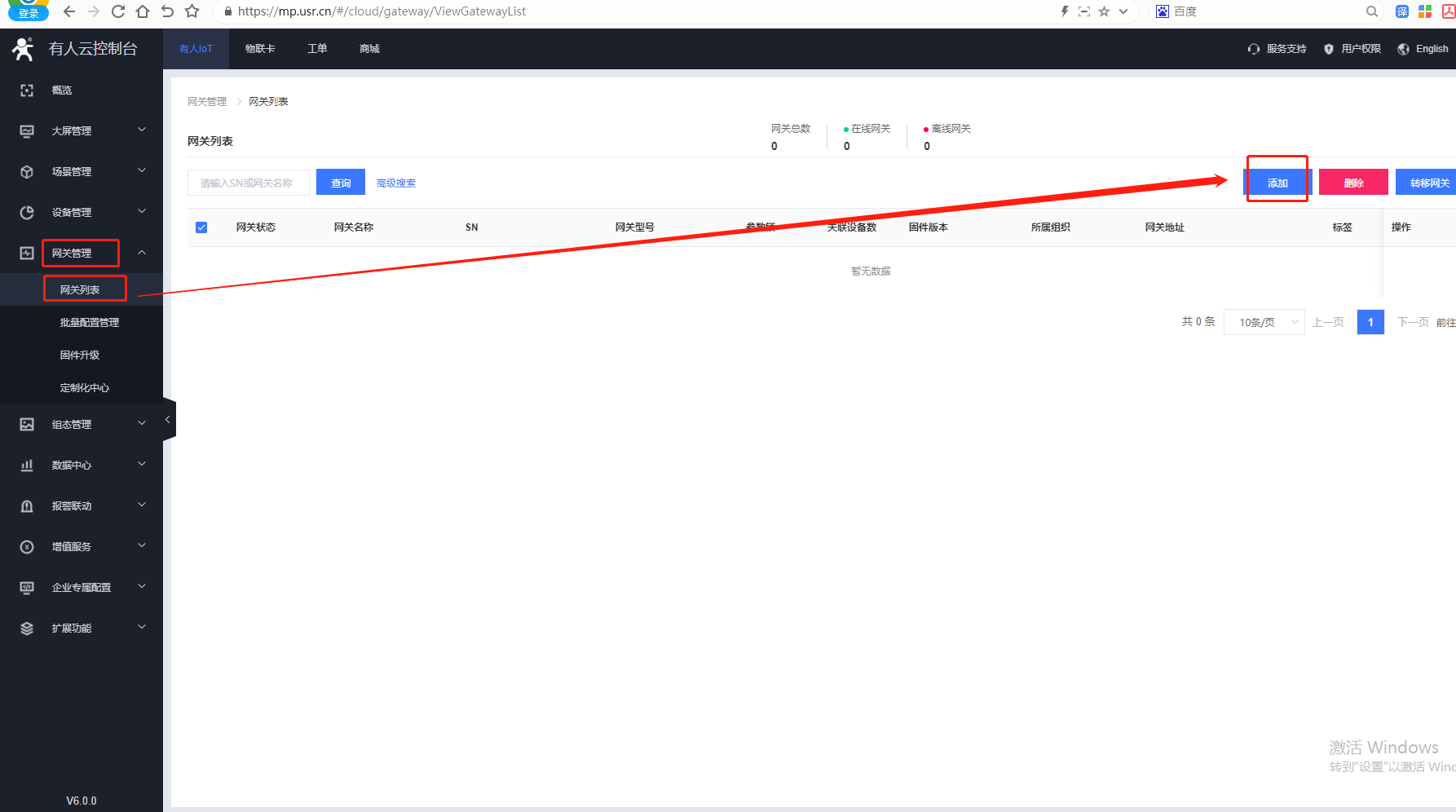

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

（2）USR-LG220使用SN和MAC添加設備，有人云透?jìng)饕欢ㄩ_(kāi)啟，最后點擊保存。

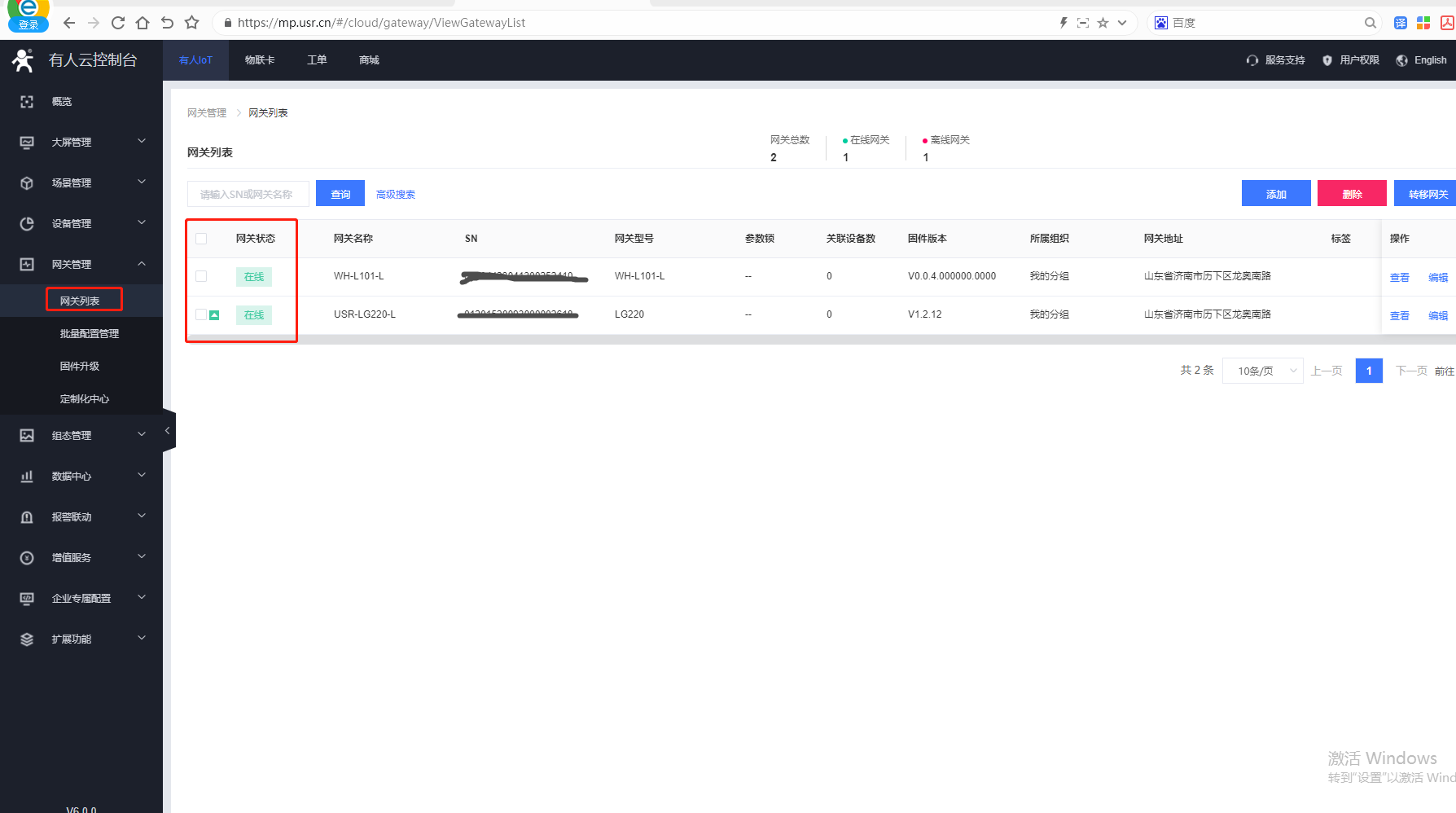

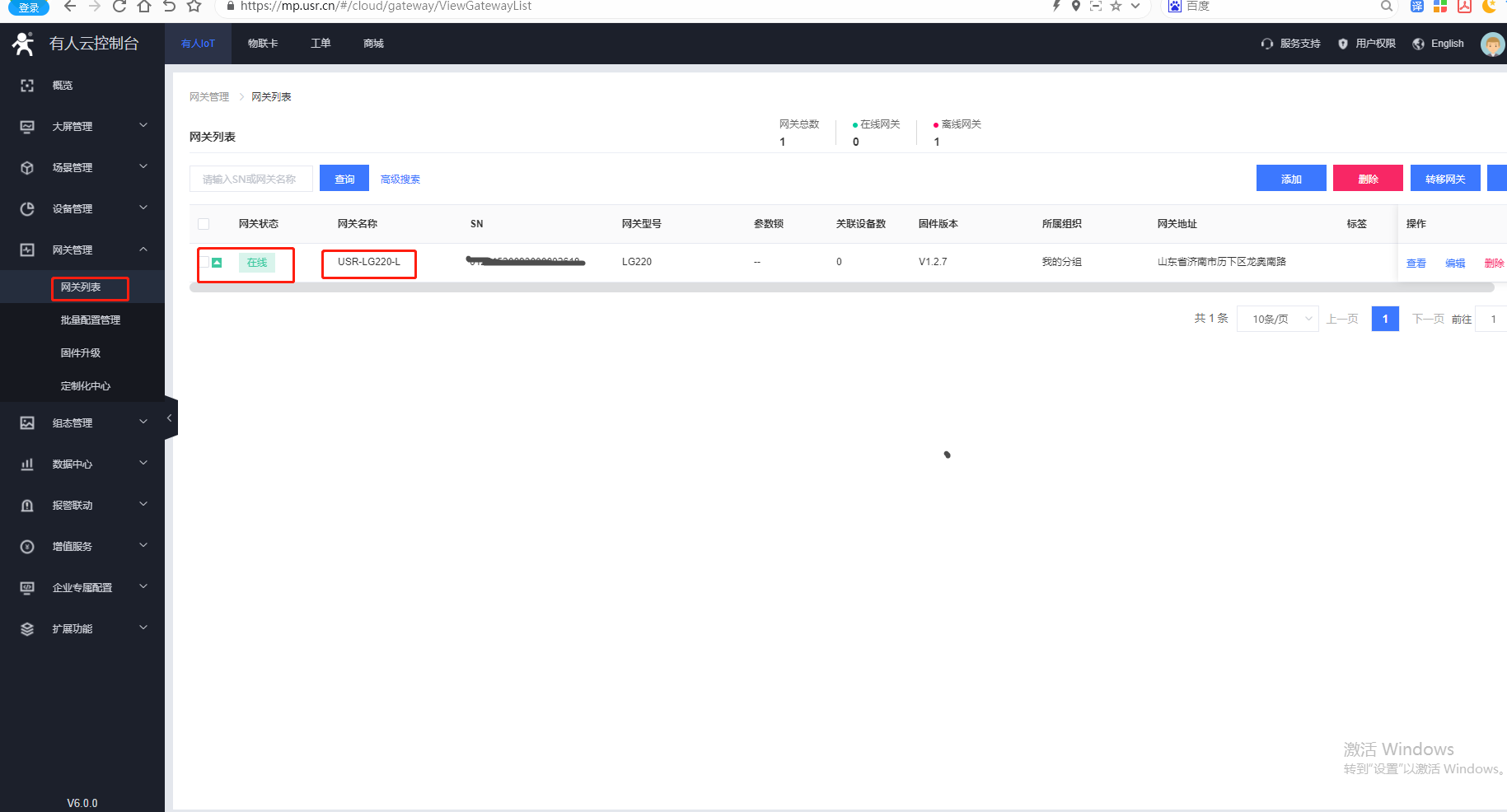

（3）添加完成，返回網關列表，USR-LG220聯網正常后，網絡狀態在線。

3、添加WH-L101-L設備：

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

（2）WH-L101-L使用SN和NID添加設備，超時時間可以改為2分鐘，最后點擊保存。

（3）添加完成，返回網關列表，WH-L101-L入網到USR-LG220后，網絡狀態在線。

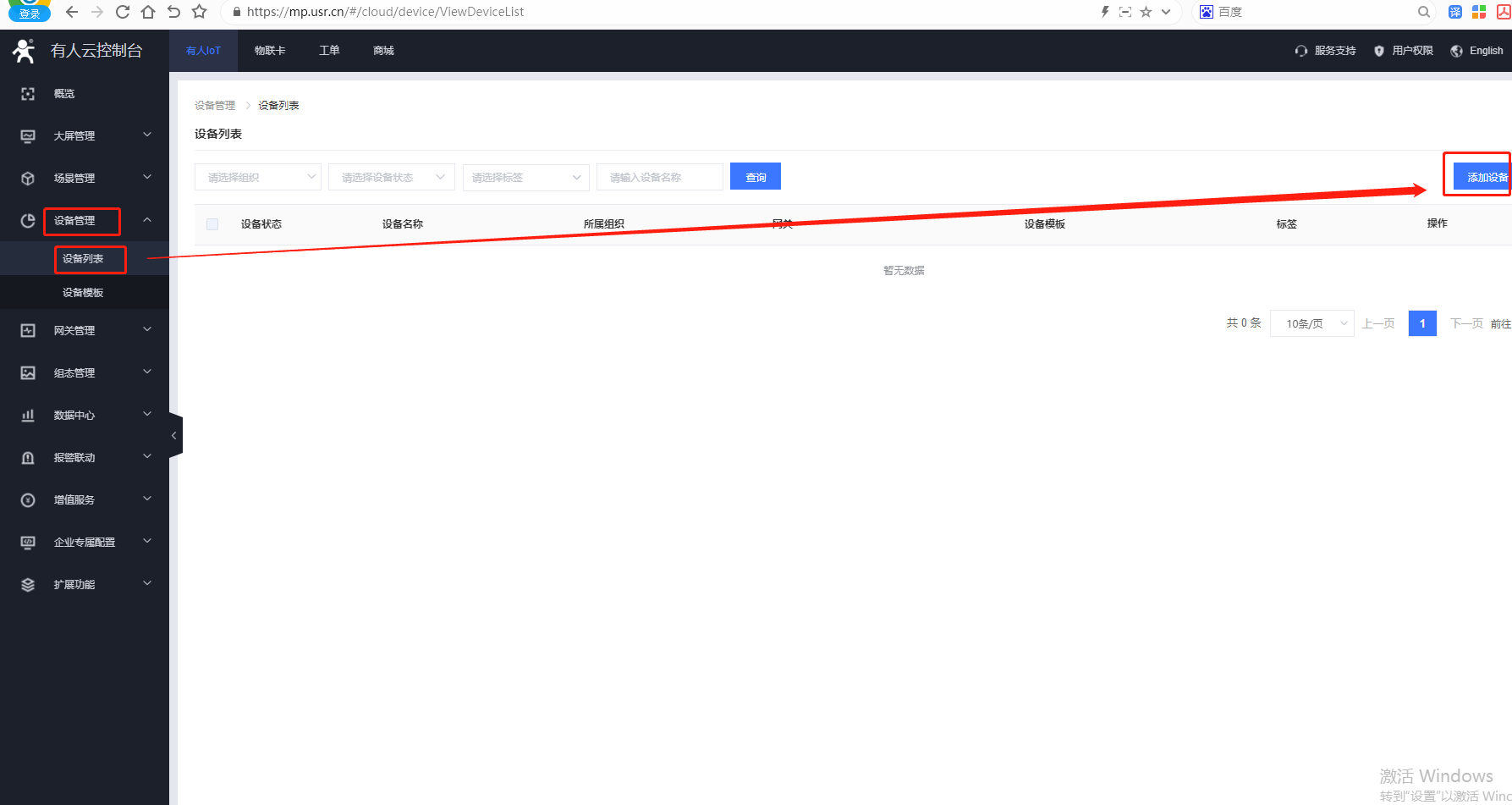

4、添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

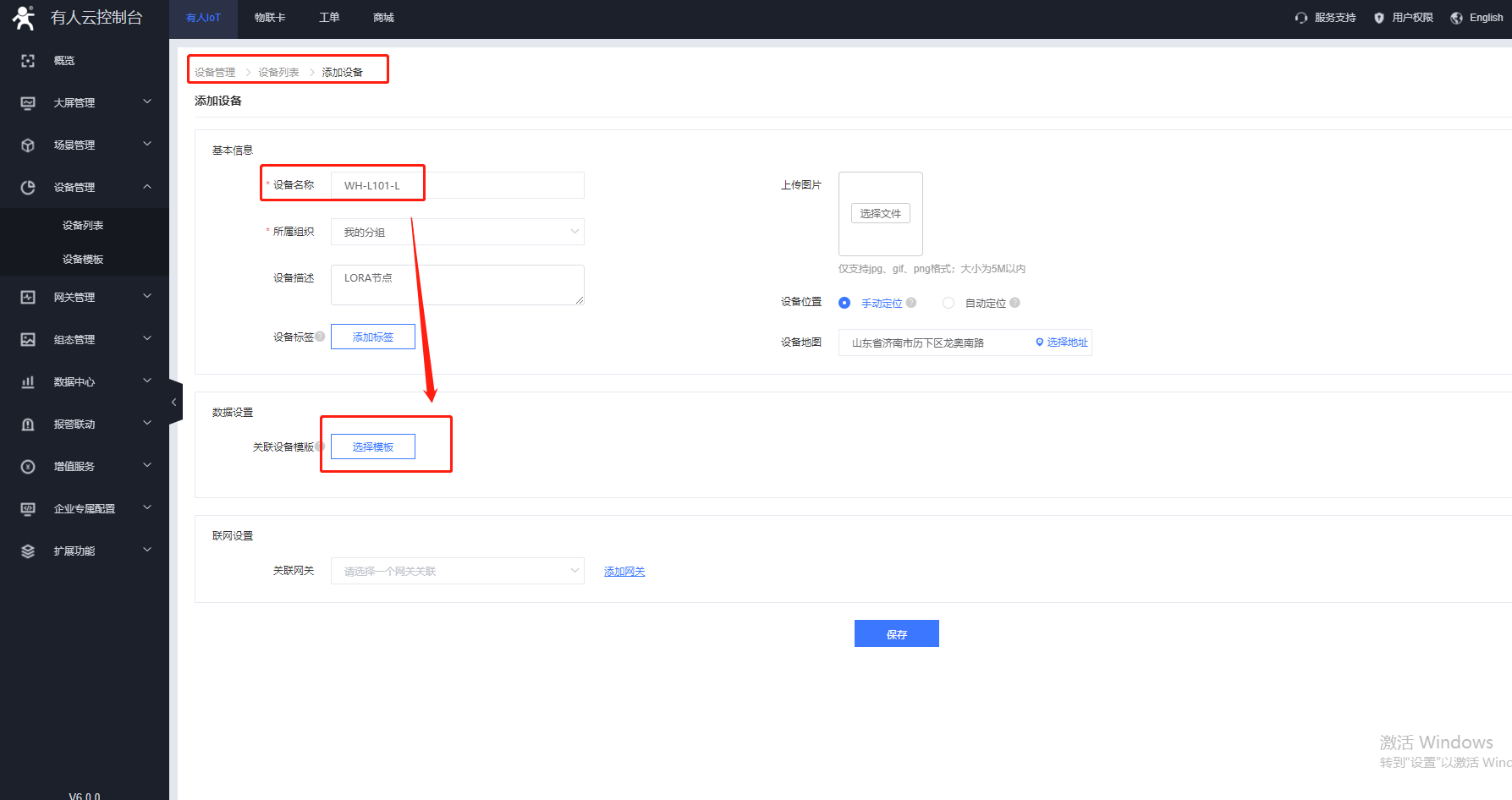

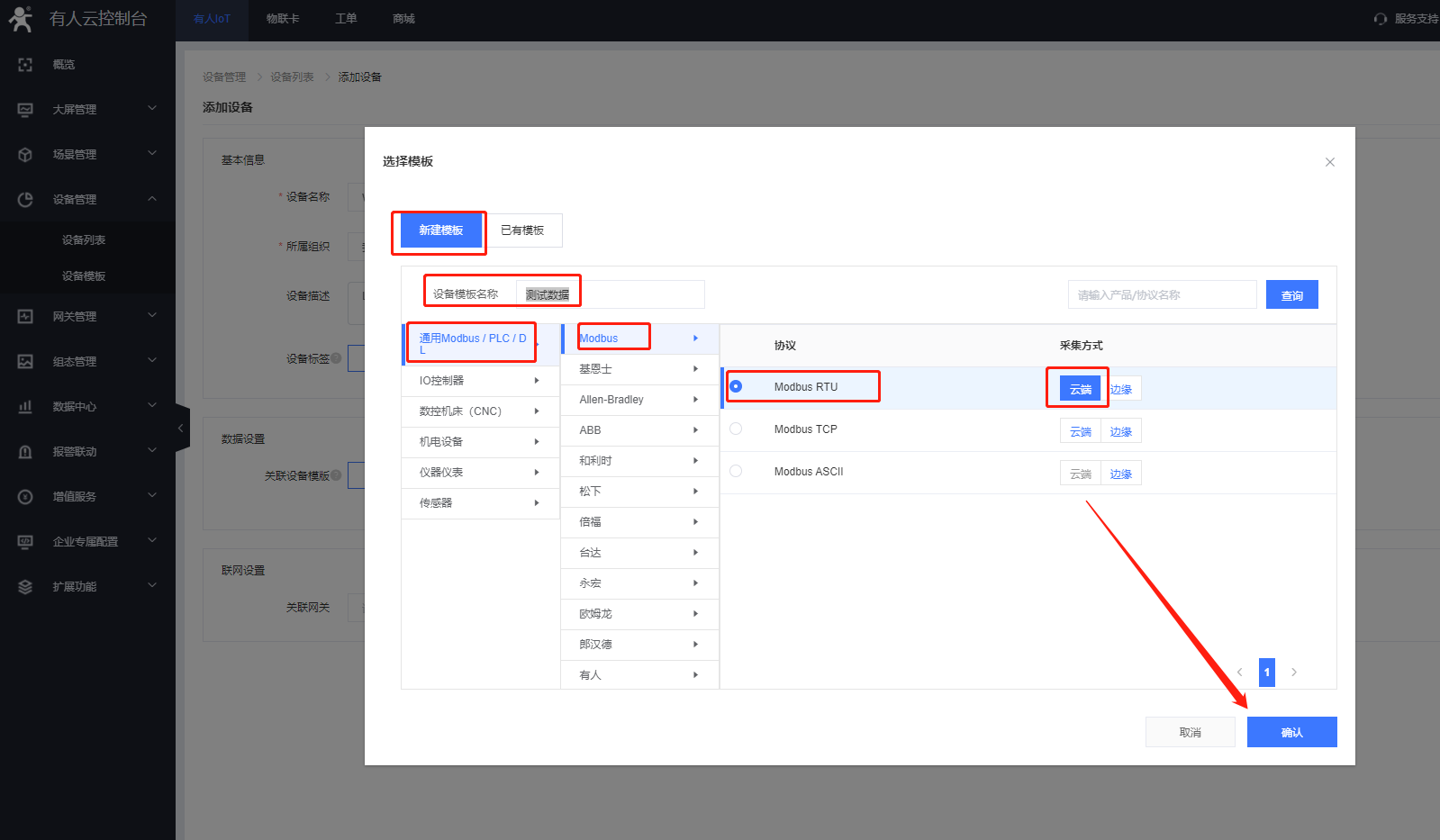

5、添加模板，輸入設備名稱，點擊選擇模板。

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

6、添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置，關聯網關選擇自身設備，WH-L101-L，最后點擊保存。

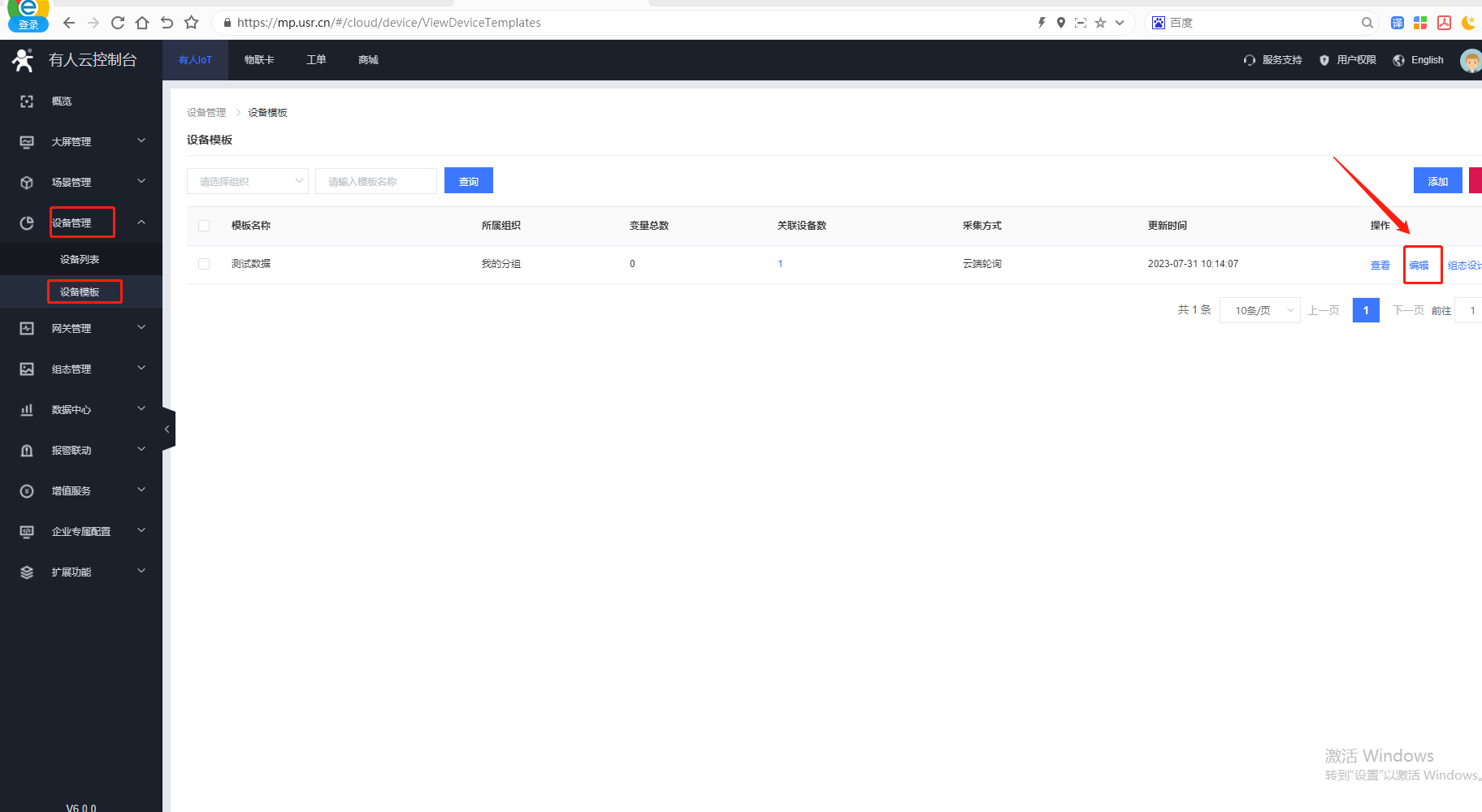

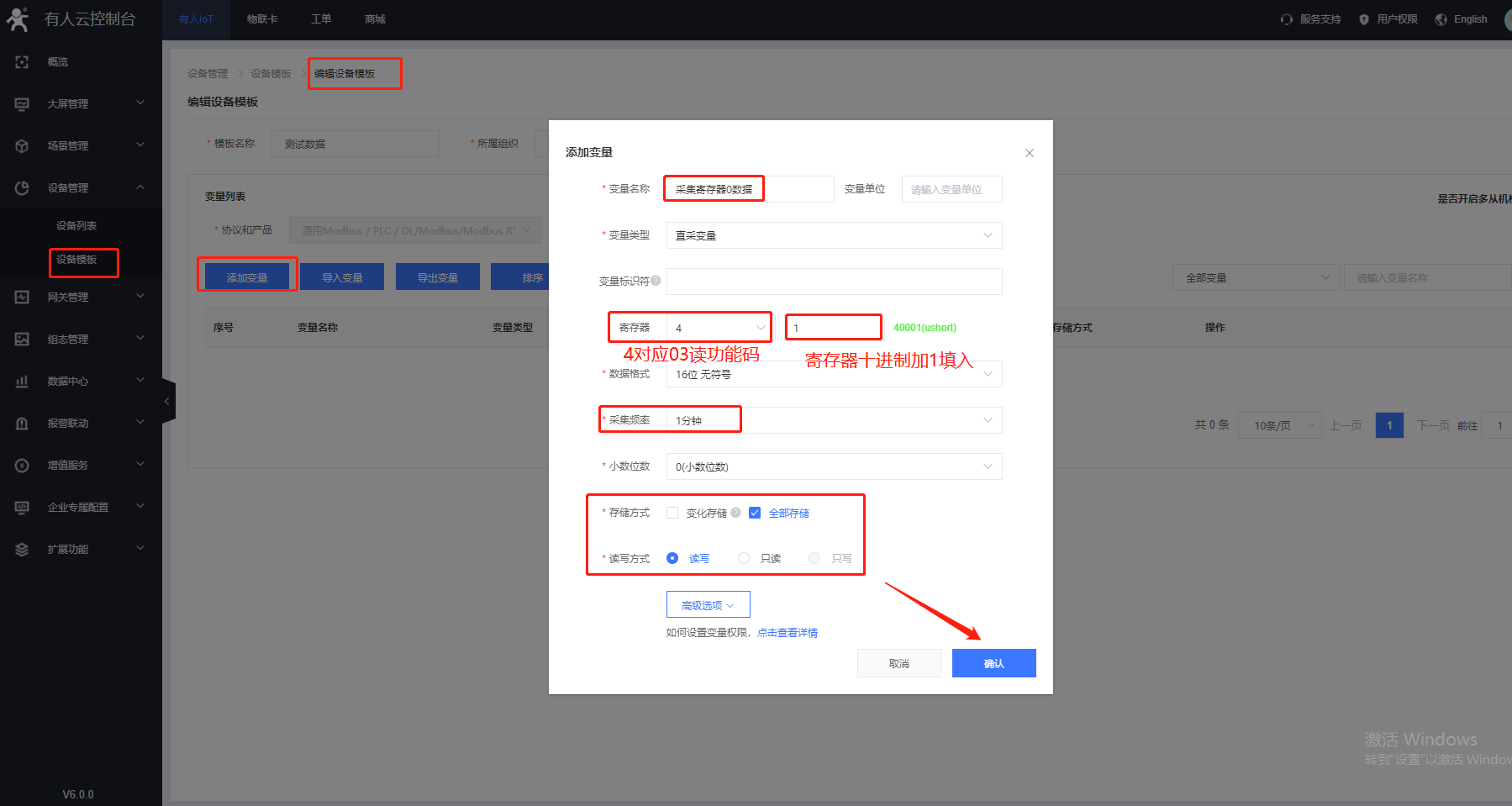

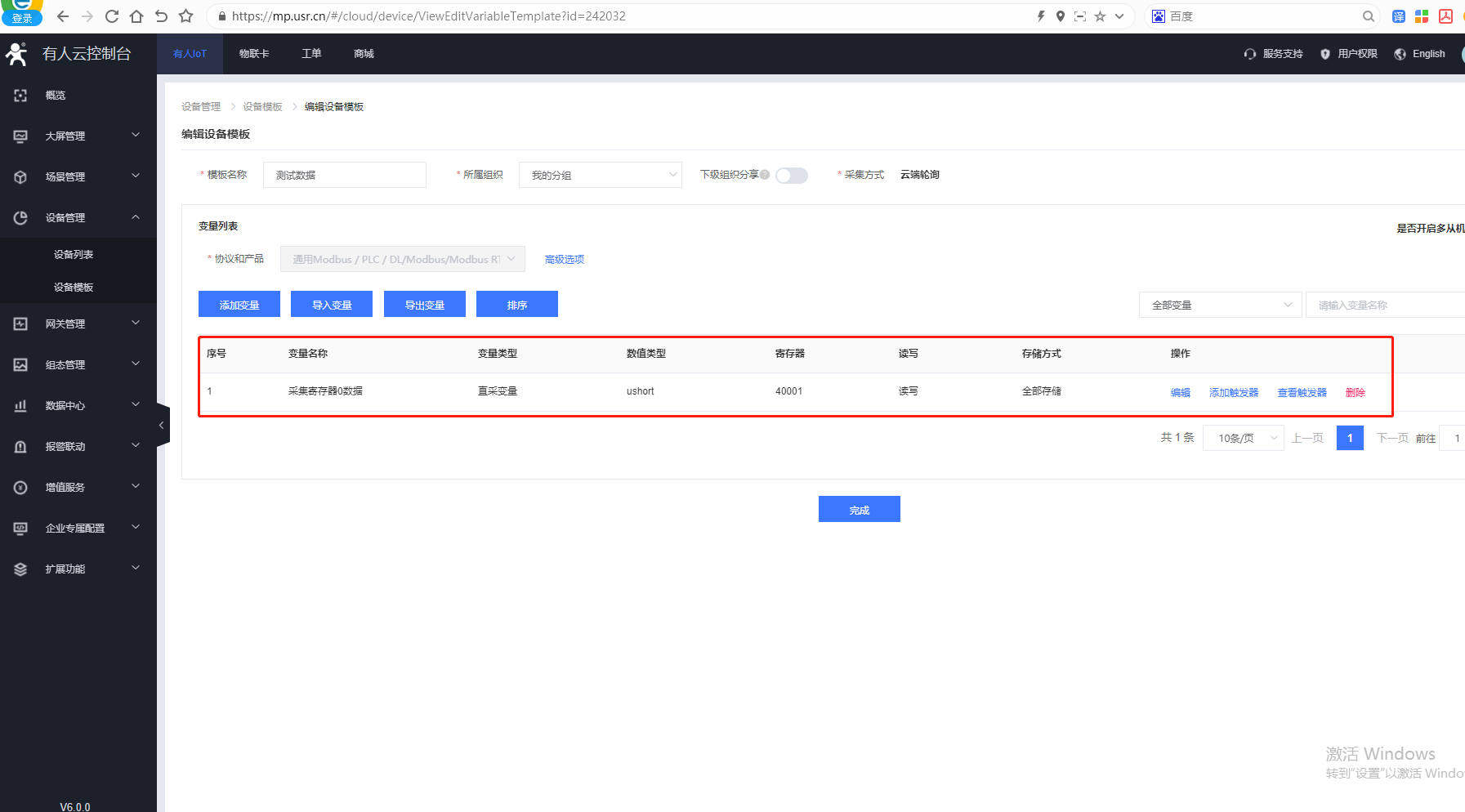

7、添加變量，點擊設備管理，點擊設備模板，點擊編輯。

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

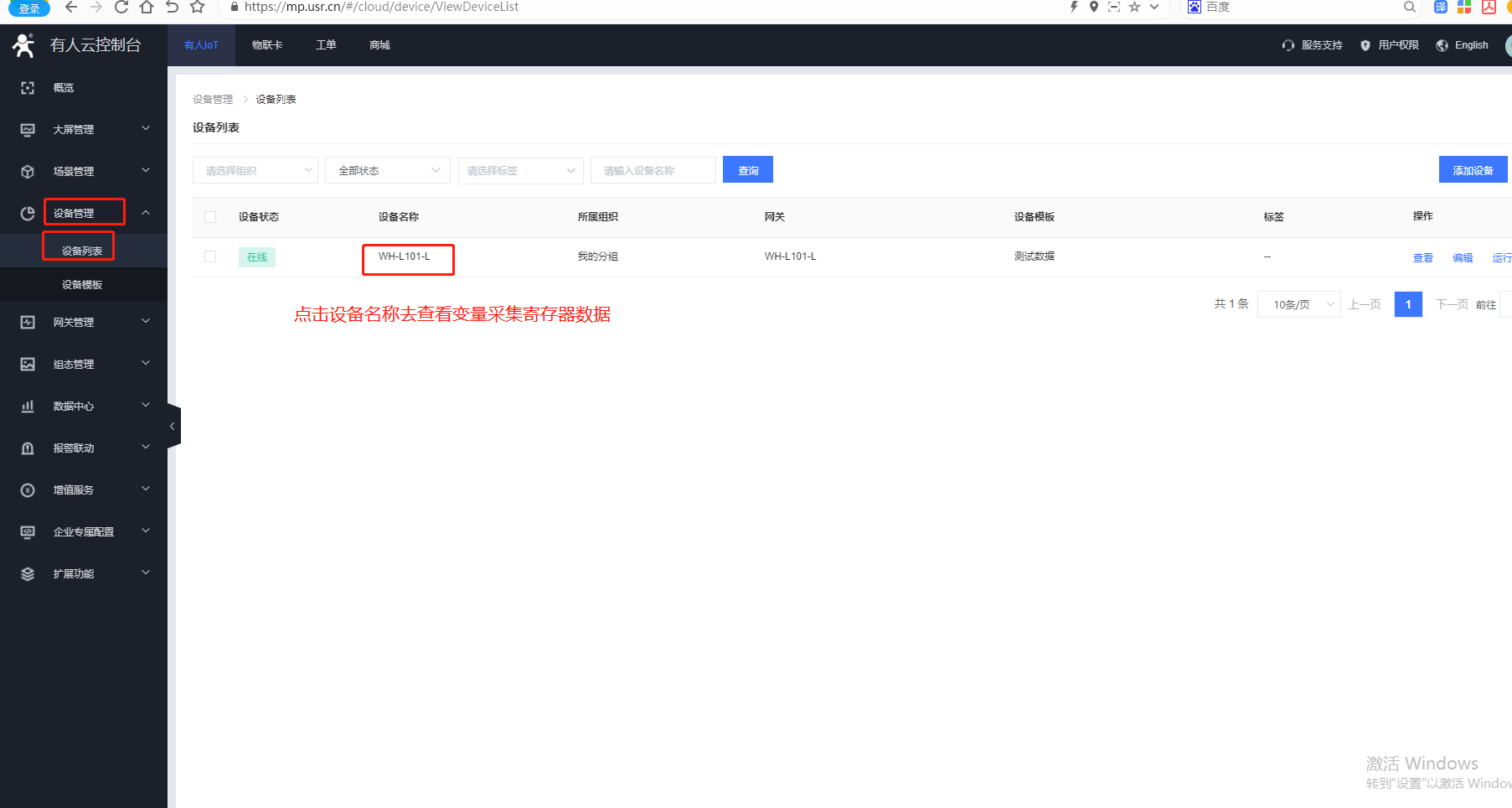

8、返回設備列表，點擊設備名稱，可以去查看變量當前值。

七、數據調試：

1、打開串口軟件MODBUS slave軟件，配置參數

2、點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

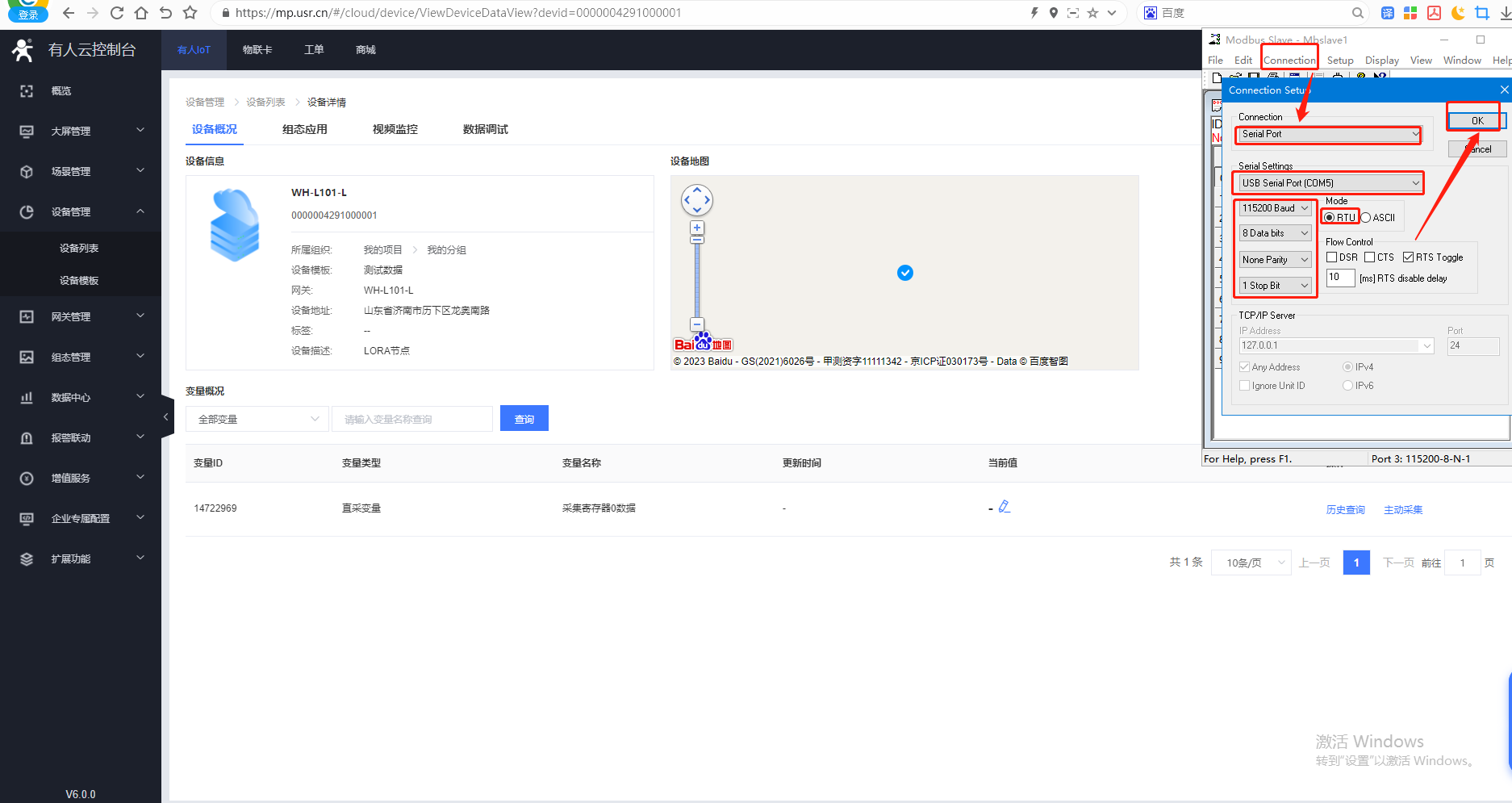

3、點擊Connection,選擇串口，對應WH-L101-L所接USB-RS232串口線的COM口號，串口參數和WH-L101-L串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

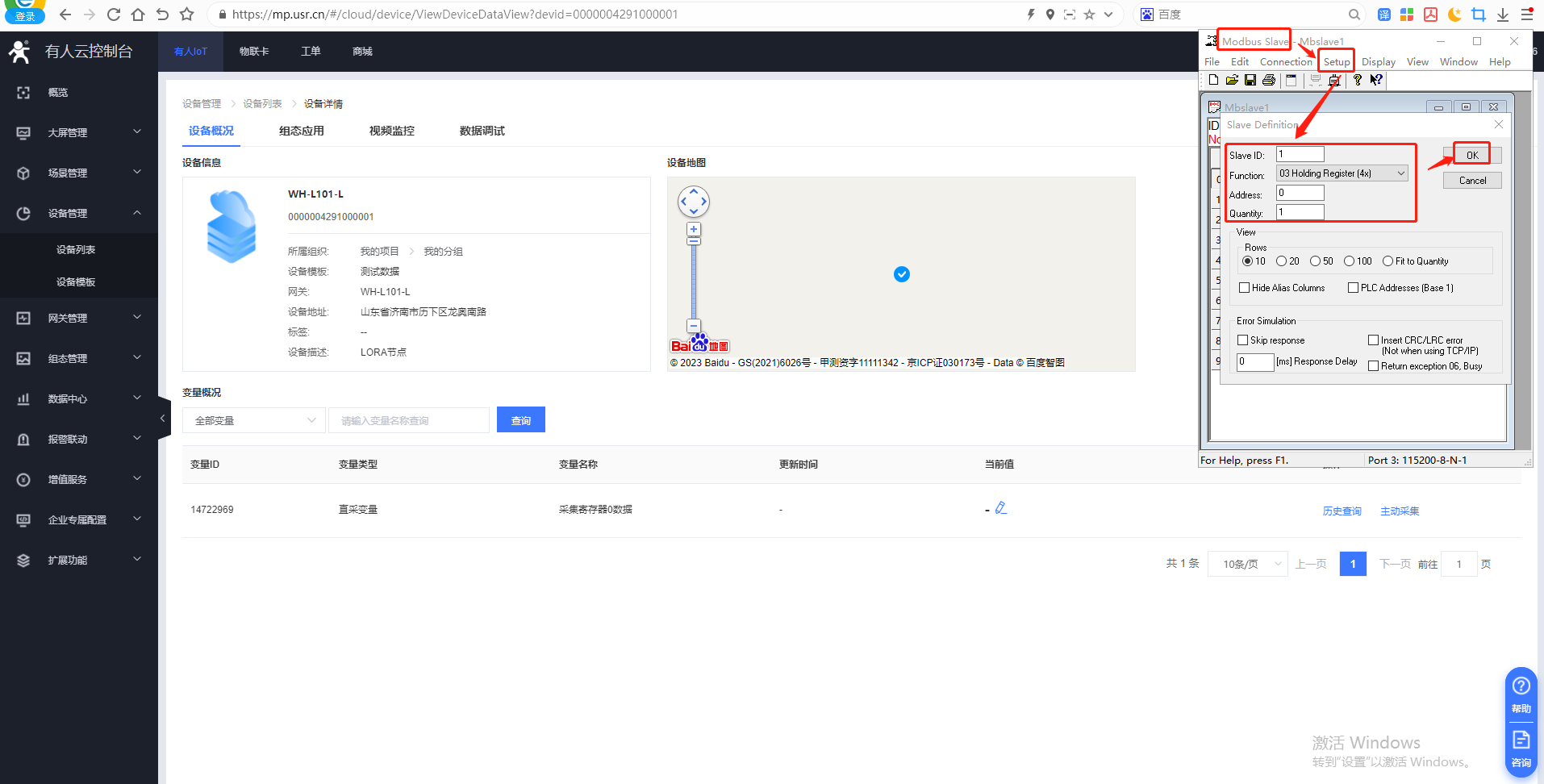

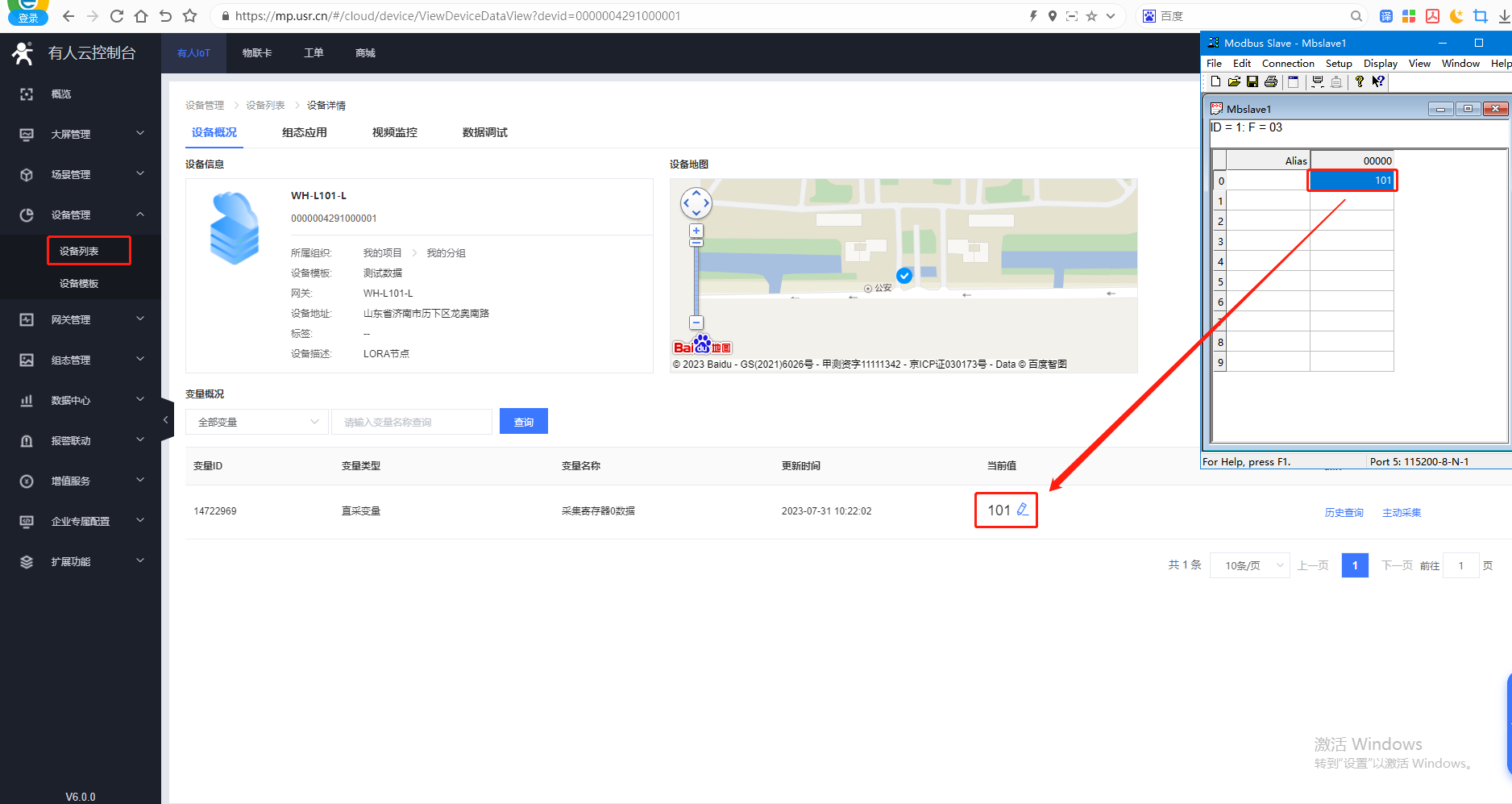

4、MODBUS slave數據設置101，有人云設備列表可以看到變量采集的當前值數據101。

編寫人：金志方 編寫日期：2024-05-10

審核人：金志方 審核日期：2024-05-10

訂正版本：V1.0 訂正內容：初稿
