USR-DR152 套接字分發功能示例

備注：USR-DR152支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接有人公司測試服務器，需要USR-DR152聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://imbacareer.com.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://imbacareer.com.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://imbacareer.com.cn/Download/984.html

USR-DR152 設置軟件（新）：http://imbacareer.com.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://imbacareer.com.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR152 產品 1臺

12V端子電源適配器 1個

USB-RS232串口線 1條

DB9轉接板 1個

筆記本電腦 1臺

2、硬件連接

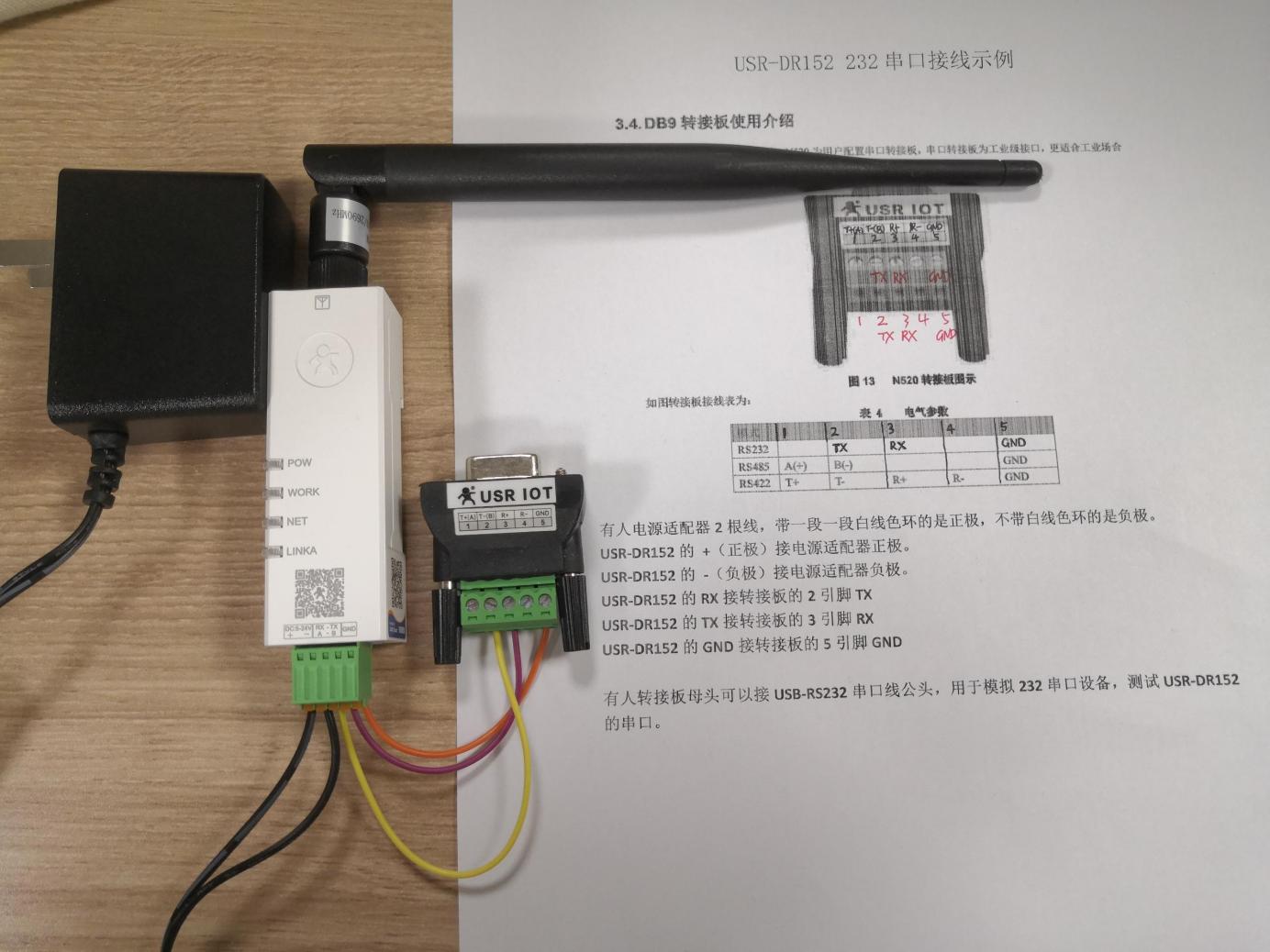

有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。

USR-DR152的 +（正極）接電源適配器正極。

USR-DR152的 -（負極）接電源適配器負極。

USR-DR152的RX接轉接板的2引腳TX

USR-DR152的TX接轉接板的3引腳RX

USR-DR152的GND接轉接板的5引腳GND

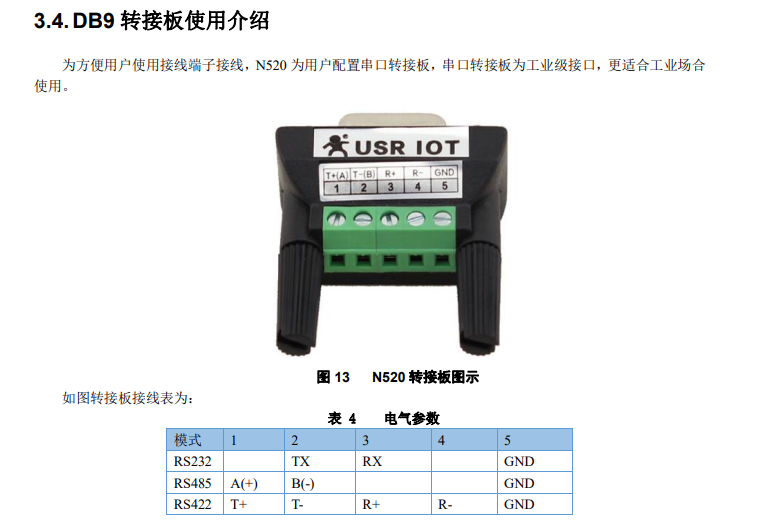

有人轉接板母頭可以接USB-RS232串口線公頭，用于模擬232串口設備，測試USR-DR152的串口。

3、套接字分發功能原理圖

（1）串口發送格式

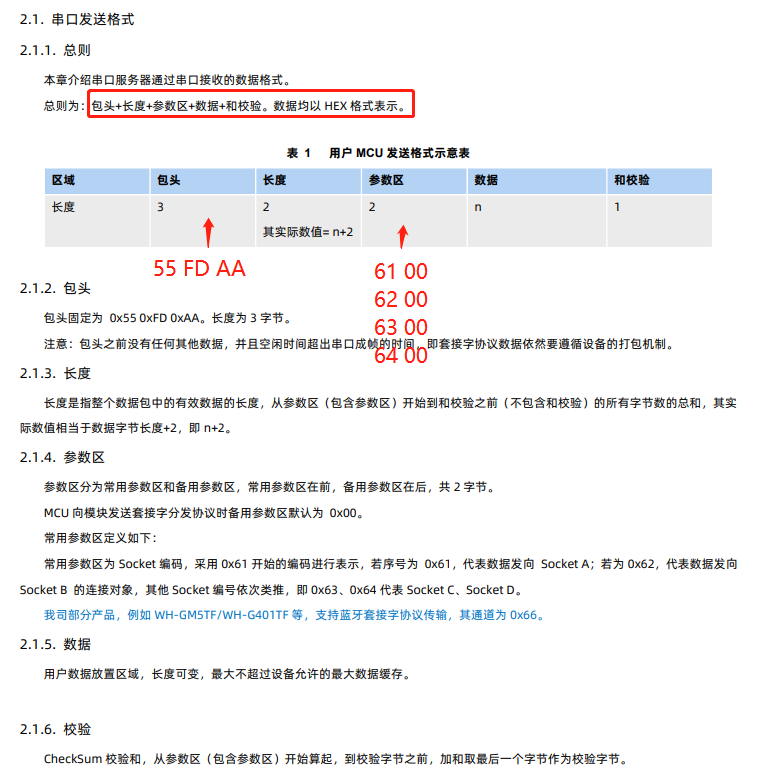

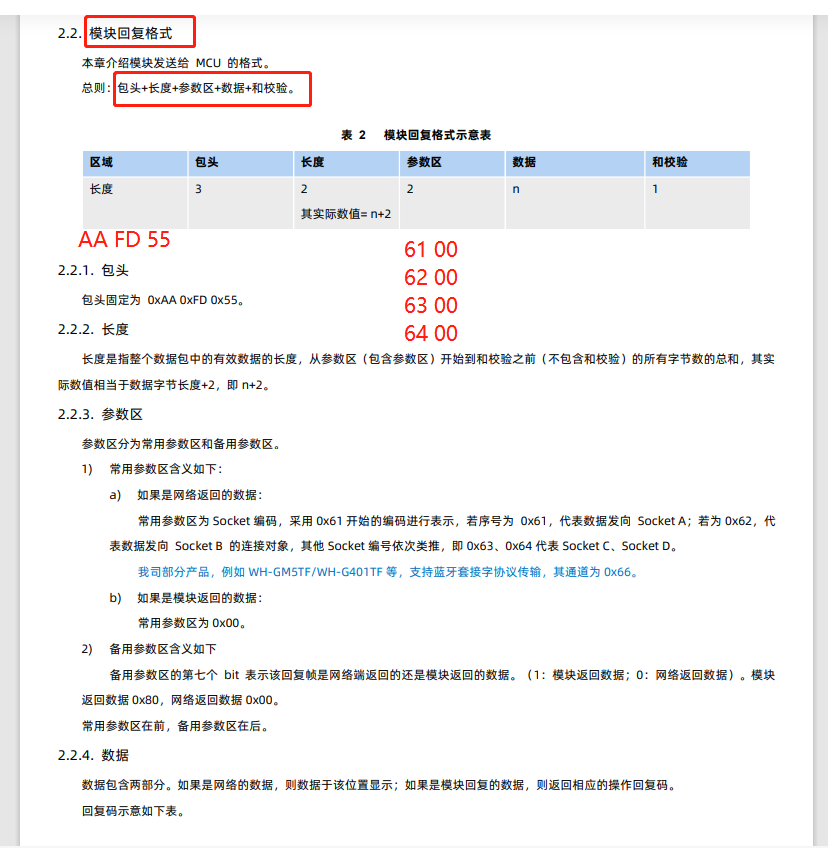

總則為：包頭+長度+參數區+數據+和校驗。數據均以 HEX 格式

（2）模塊回復格式

總則：包頭+長度+參數區+數據+和校驗。

4、查看端口號

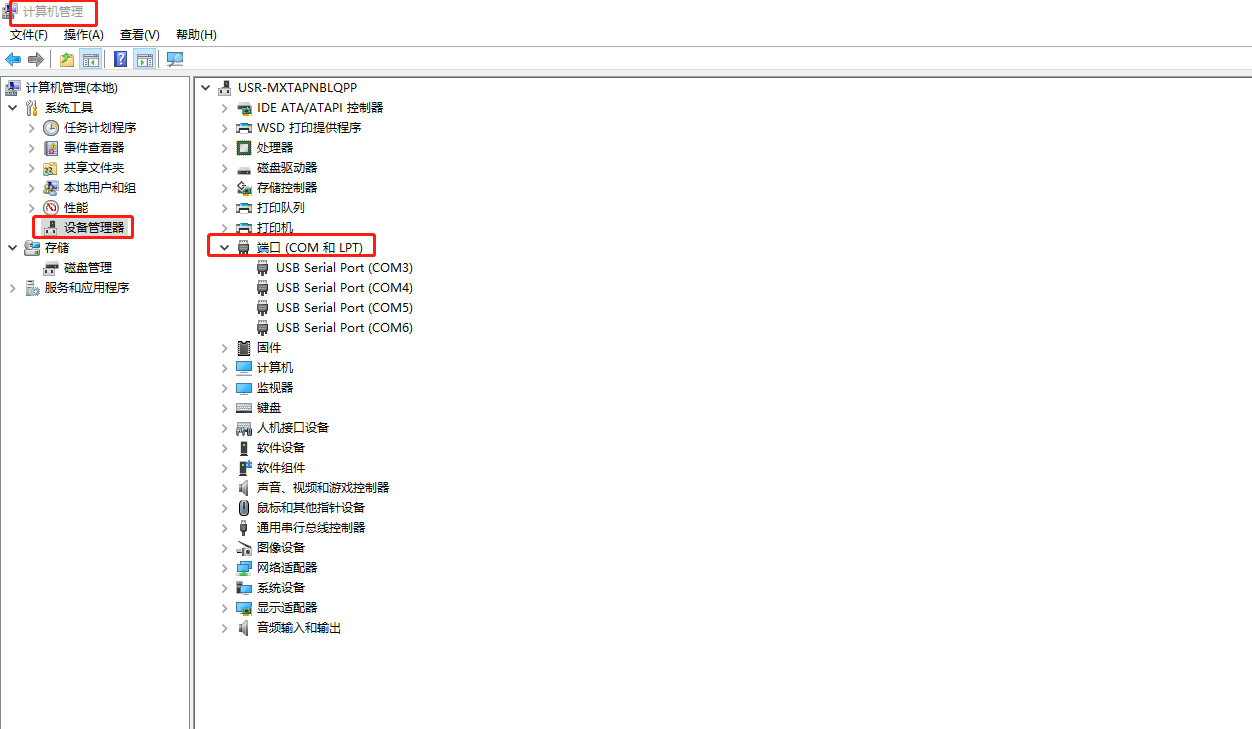

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR152的USB-RS232串口線COM口號，COM4。

三、USR-DR152參數設置

1、打開USR-DR152設置軟件

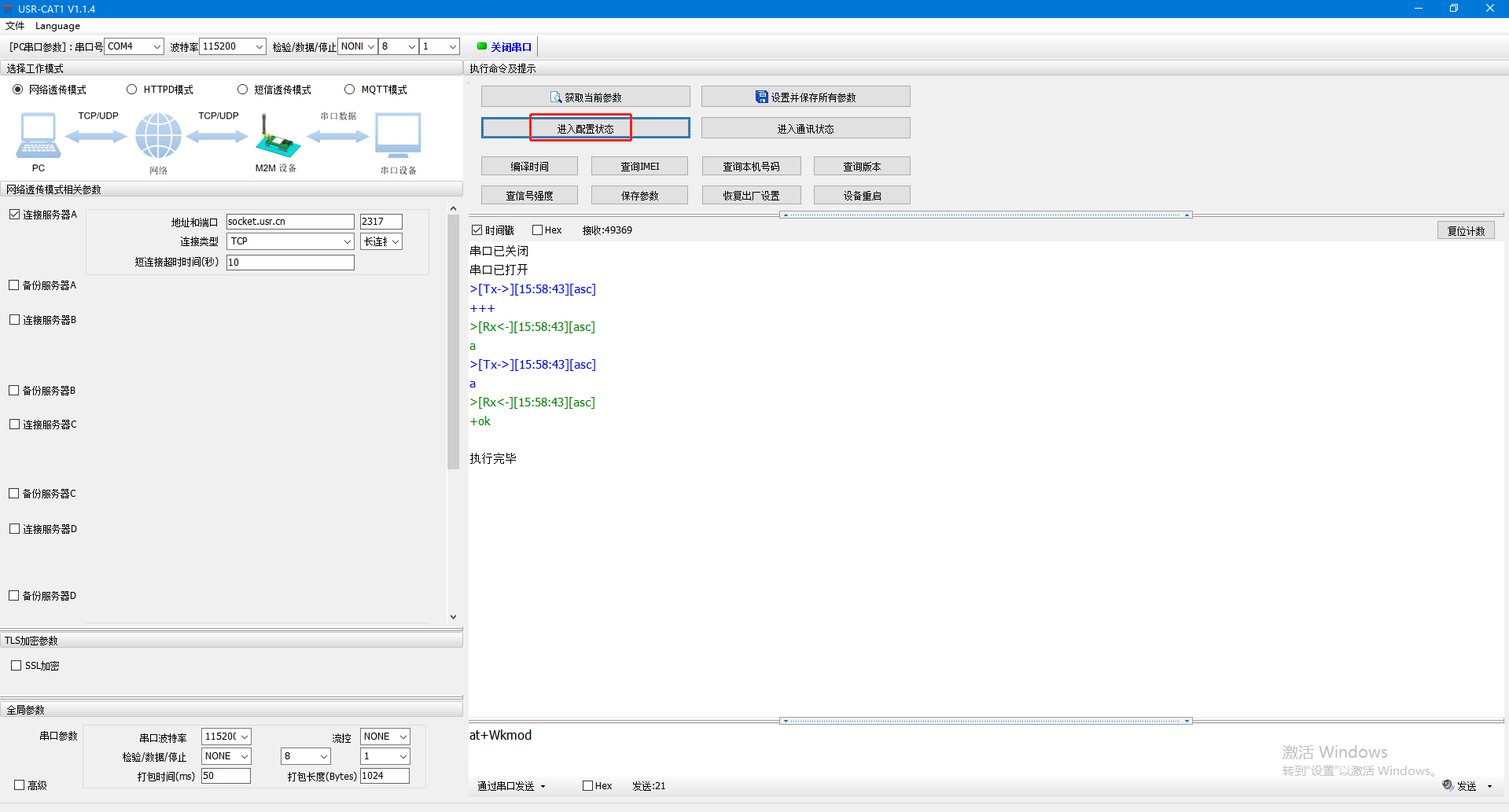

2、打開串口，點擊進入配置狀態

3、點擊獲取當前參數

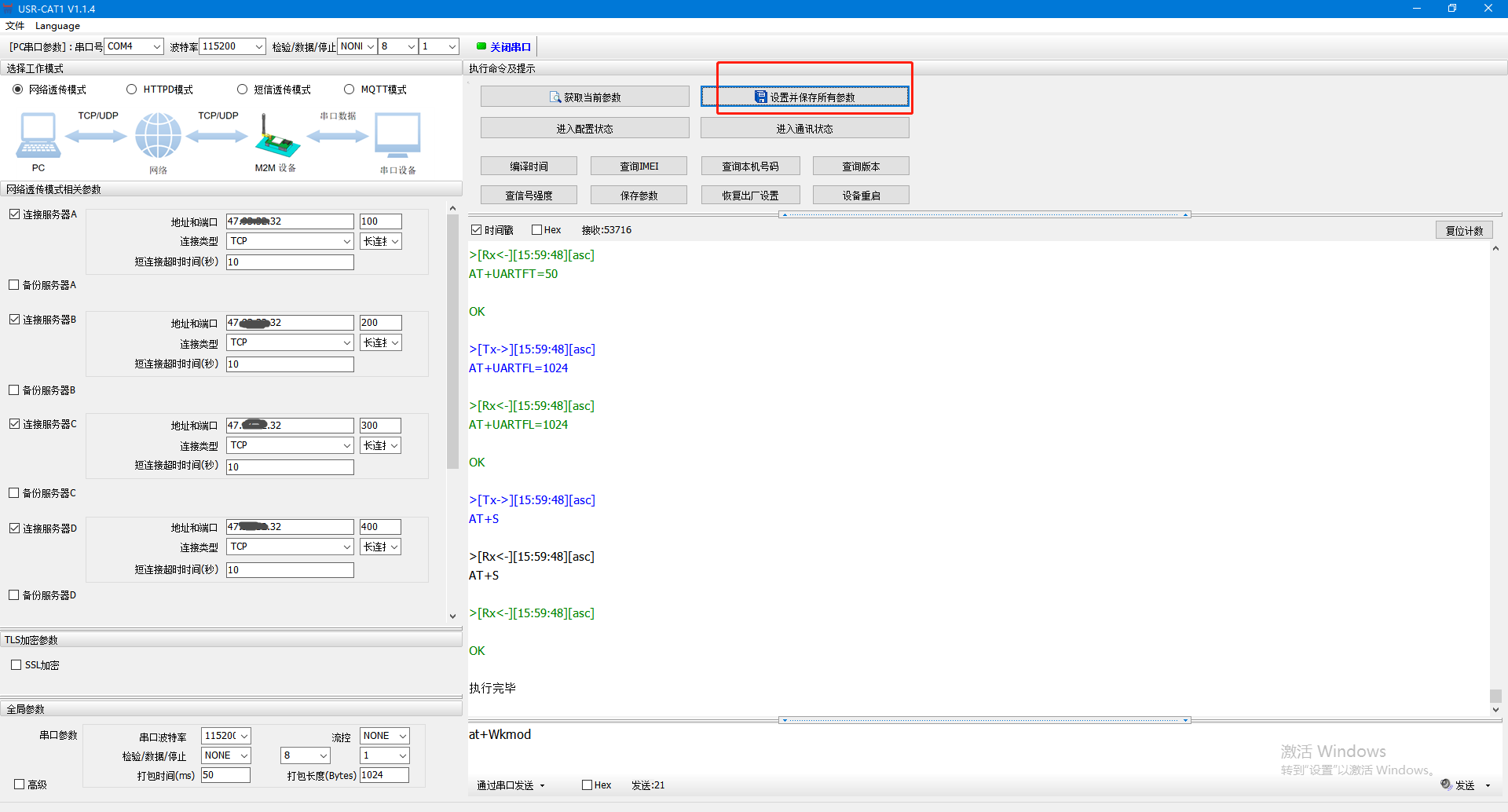

4、開啟4個服務器，設置服務器地址和端口參數，點擊設置并保存所有參數

4個服務器地址都是同一個測試服務器地址，端口號不同，分別是服務器A連接的端口用100，服務器B連接的端口用200，服務器C連接的端口用300，服務器D連接的端口用400。

設置完參數，點擊設置并保存所有參數。

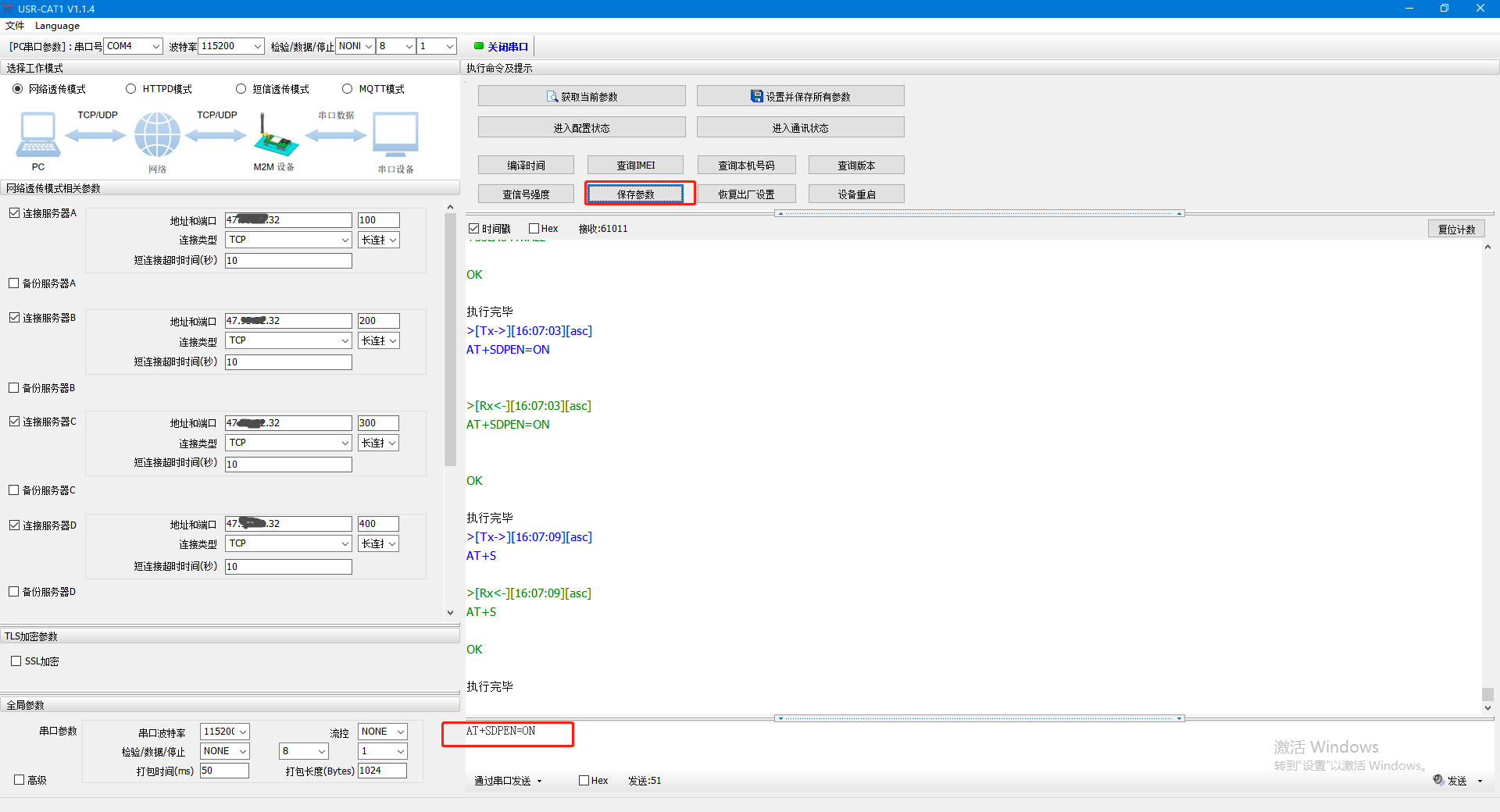

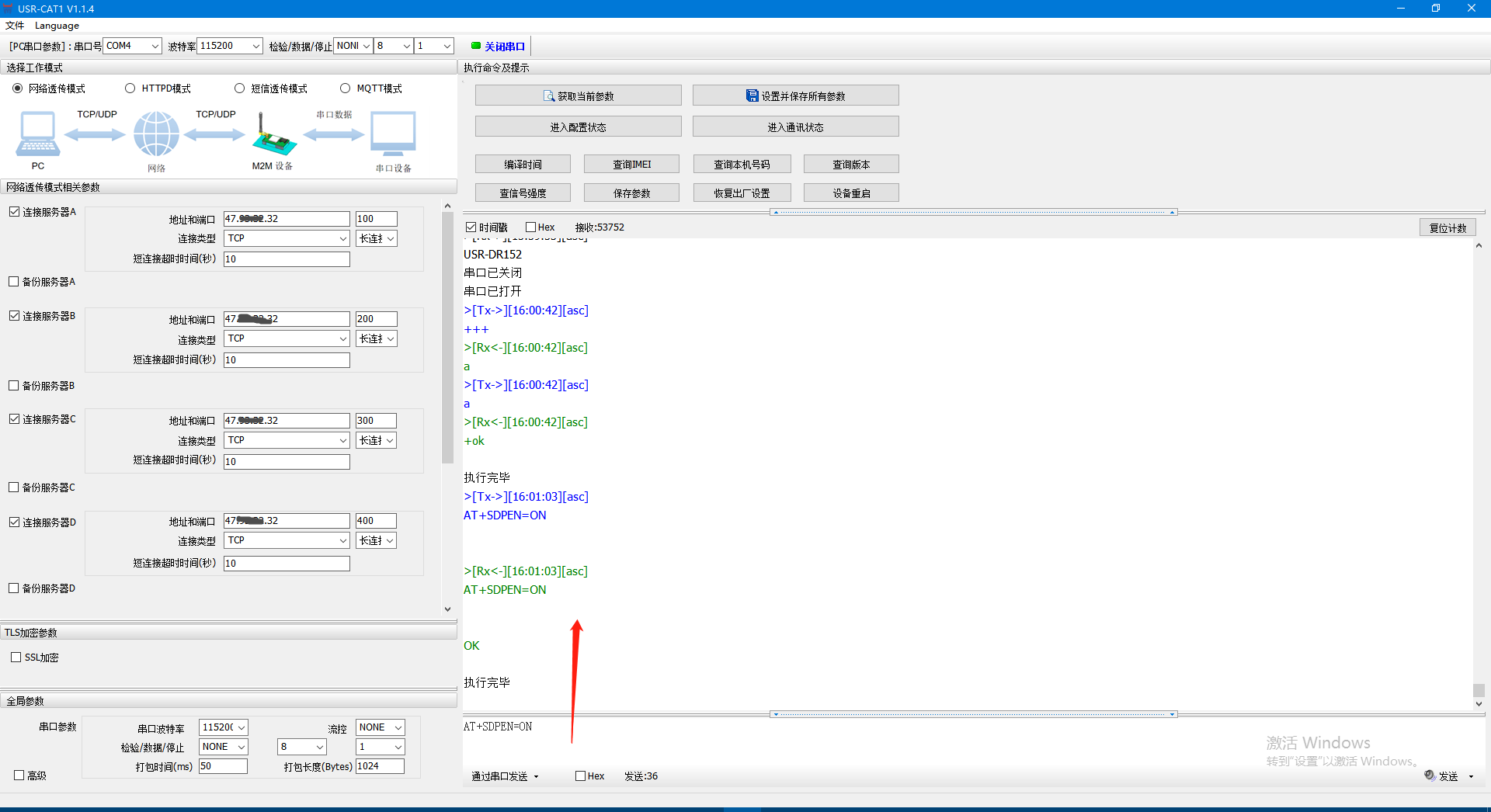

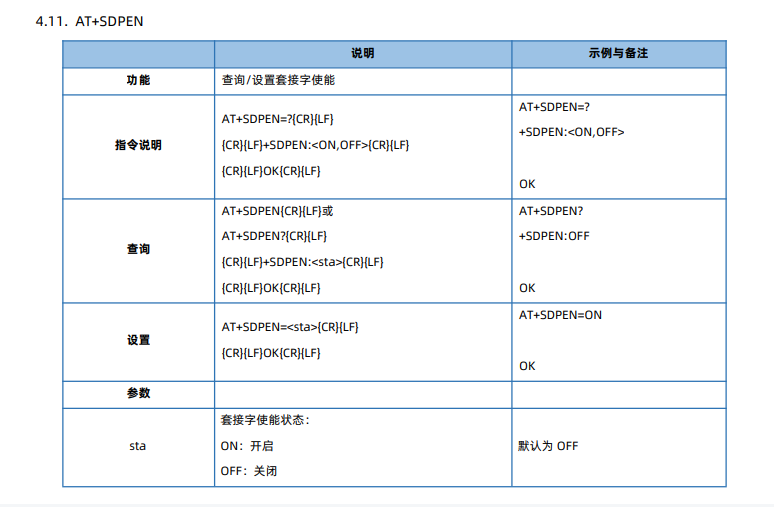

5、串口再次進入配置狀態，用AT指令A(yù)T+SDPEN=ON開啟套接字分發功能，再AT+S保存配置并重啟。

6、設置軟件點擊關閉串口

四、套接字分發功能調試

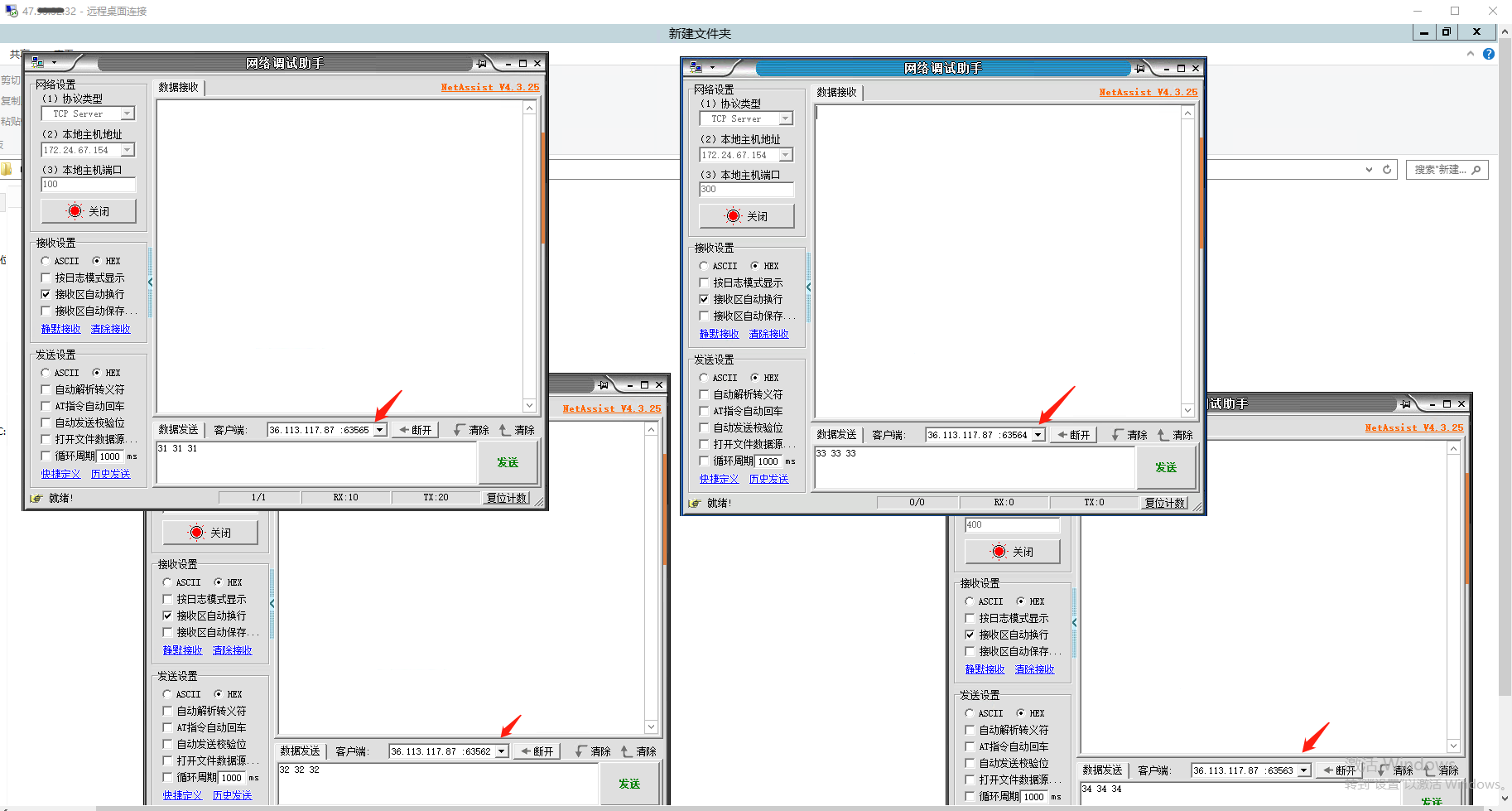

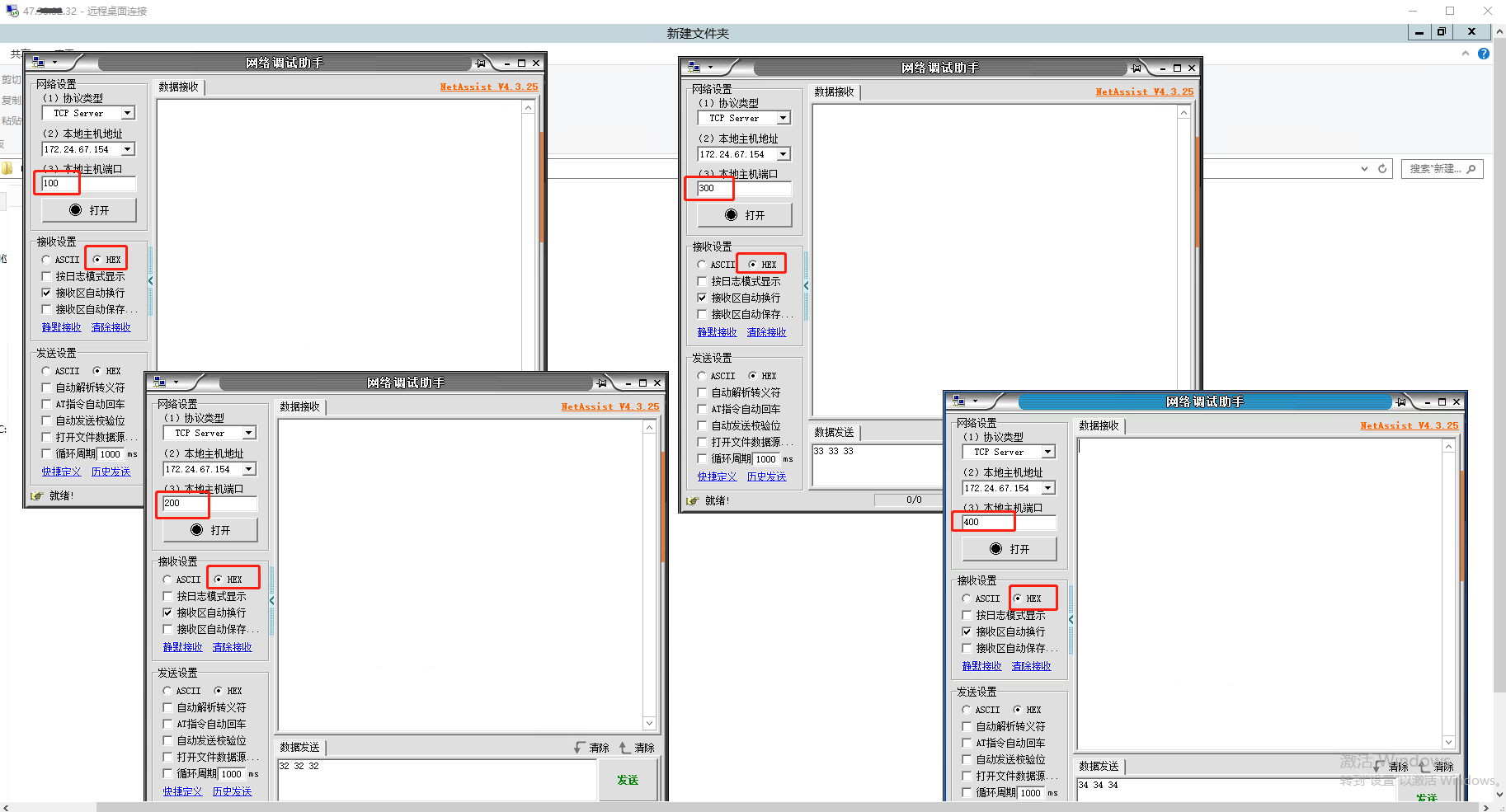

1、登錄遠程服務器，打開4個網絡助手，分別使用4個端口100、200、300、400，點擊連接。USR-DR152會和4個網絡助手建立TCP連接。

2、服務器A測試套接字分發

（1）串口向服務器A發送數據

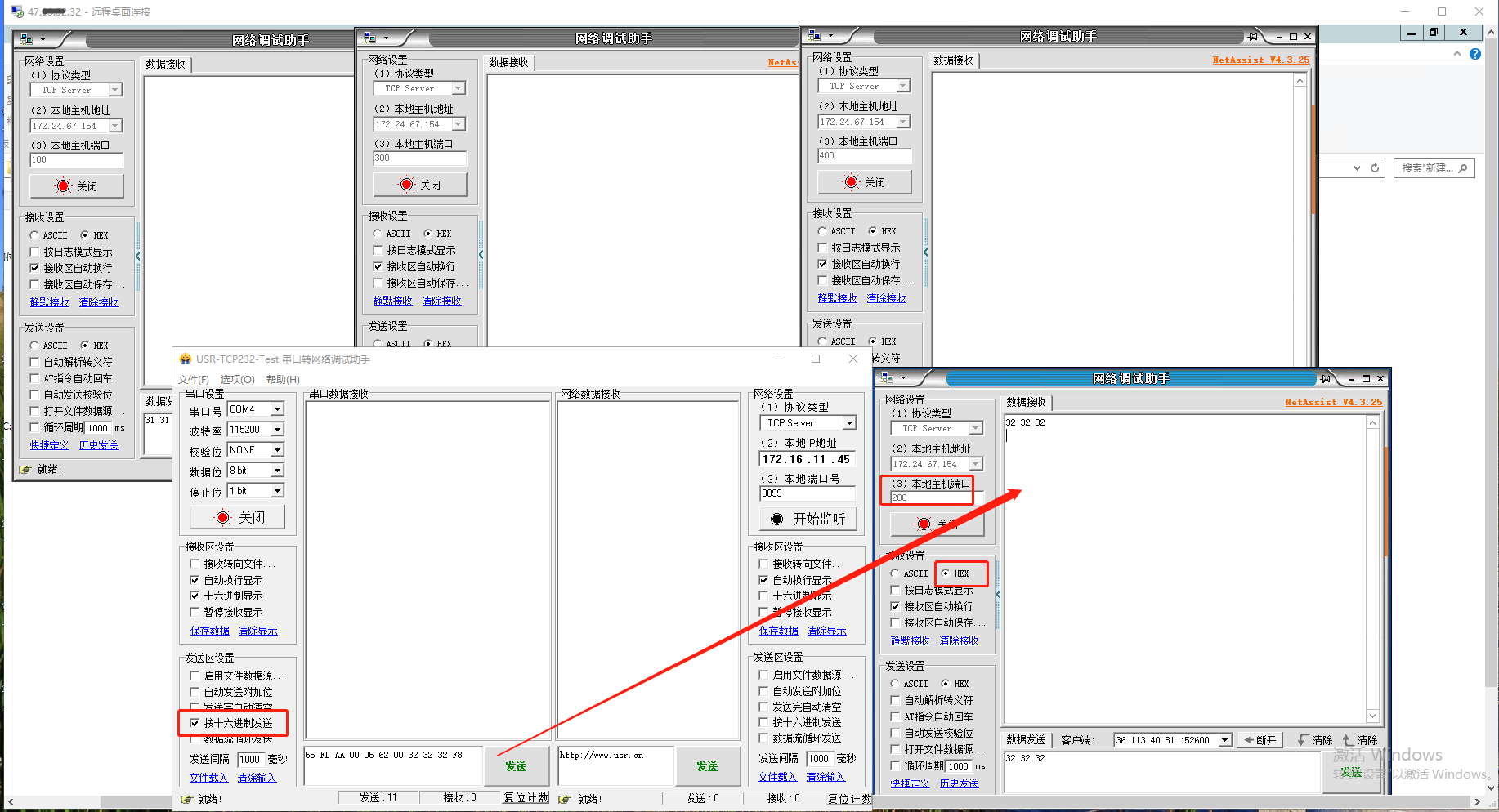

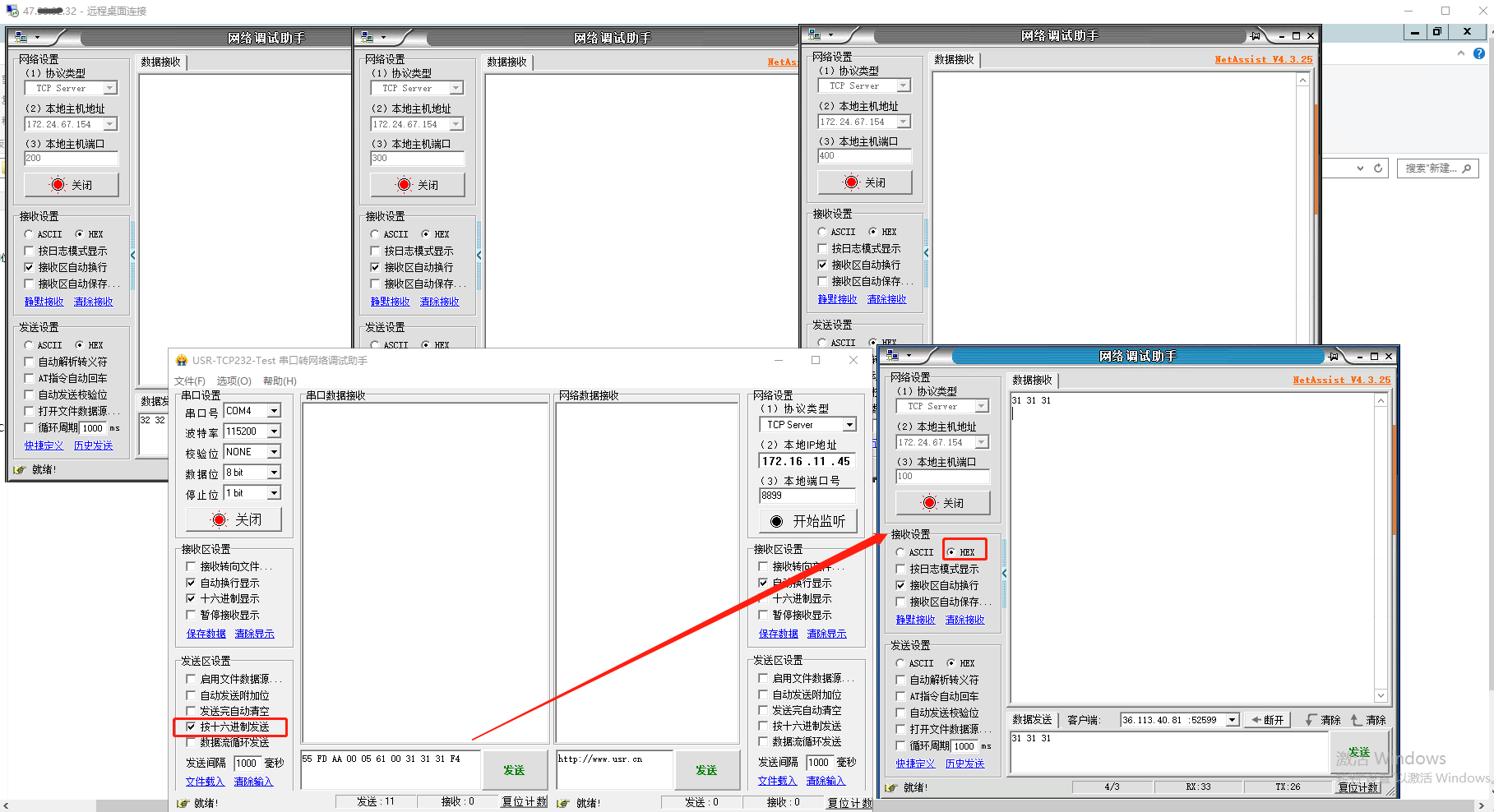

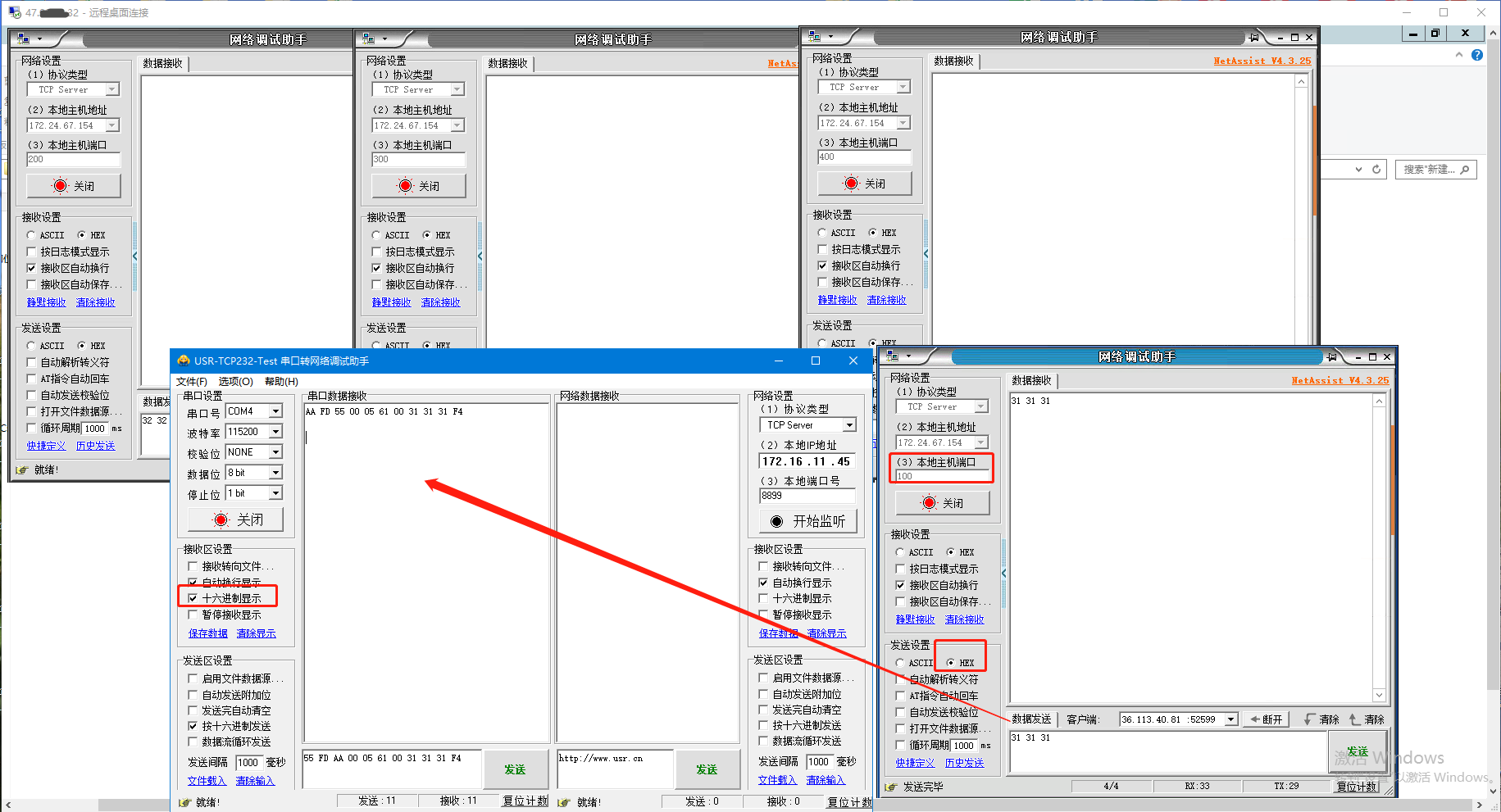

按照規則計算，得出向服務器A（參數區用61 00）發送數據31 31 31是HEX格式的：55 FD AA 00 05 61 00 31 31 31 F4

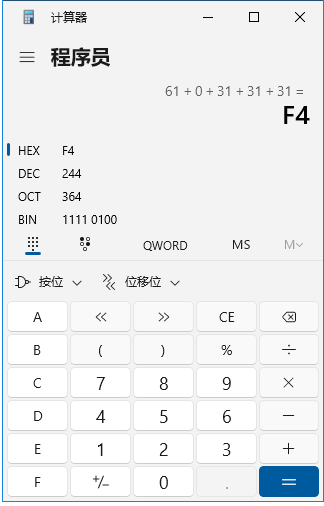

左圖是和校驗結果。

（2）服務器A向串口發送數據

3、服務器B測試套接字分發

（1）串口向服務器B發送數據

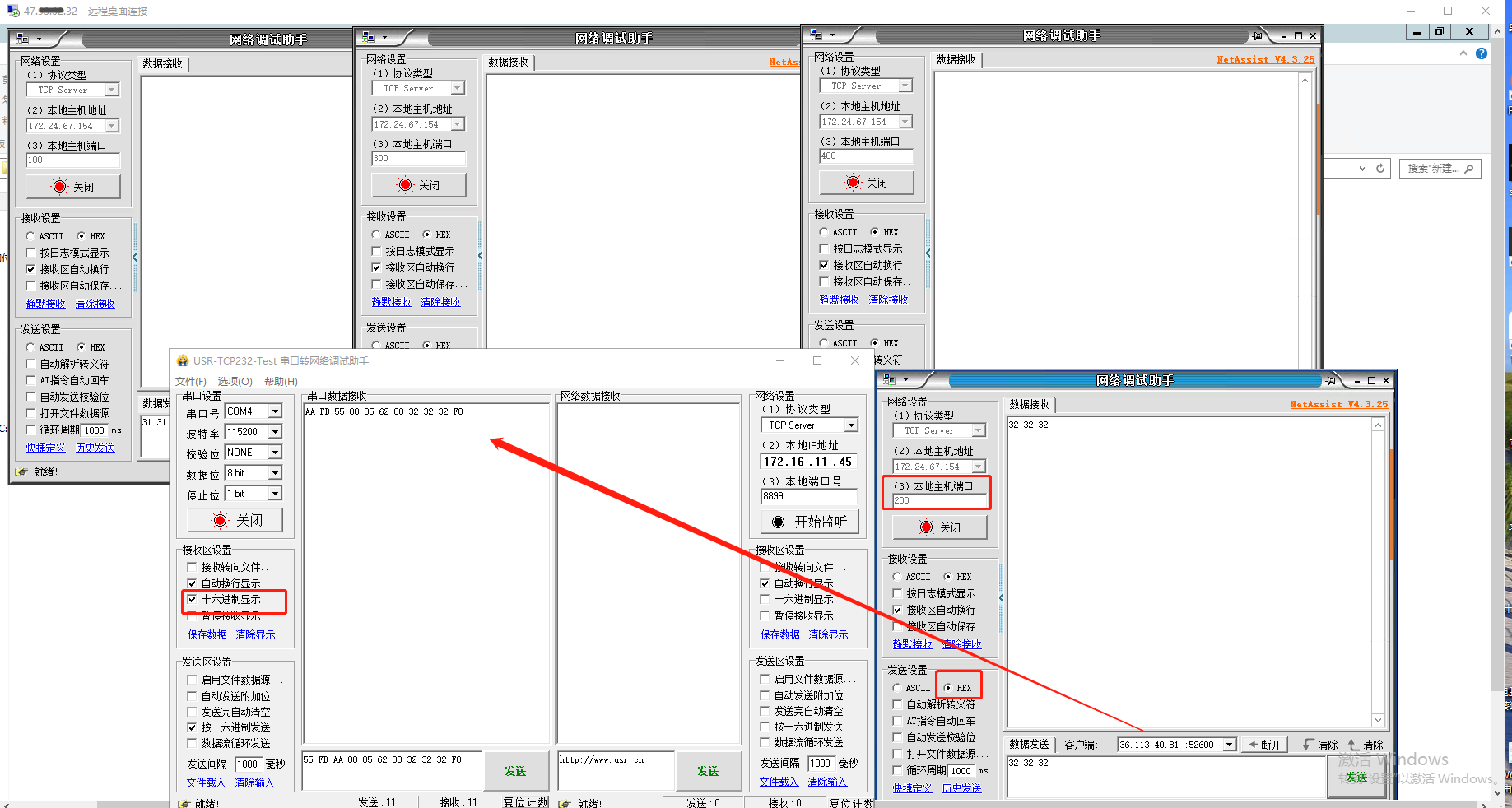

按照規則計算，得出向服務器B（參數區用62 00）發送數據32 32 32是HEX格式的：55 FD AA 00 05 62 00 32 32 32 F8

左圖是和校驗結果。

（2）服務器B向串口發送數據

4、服務器C測試套接字分發

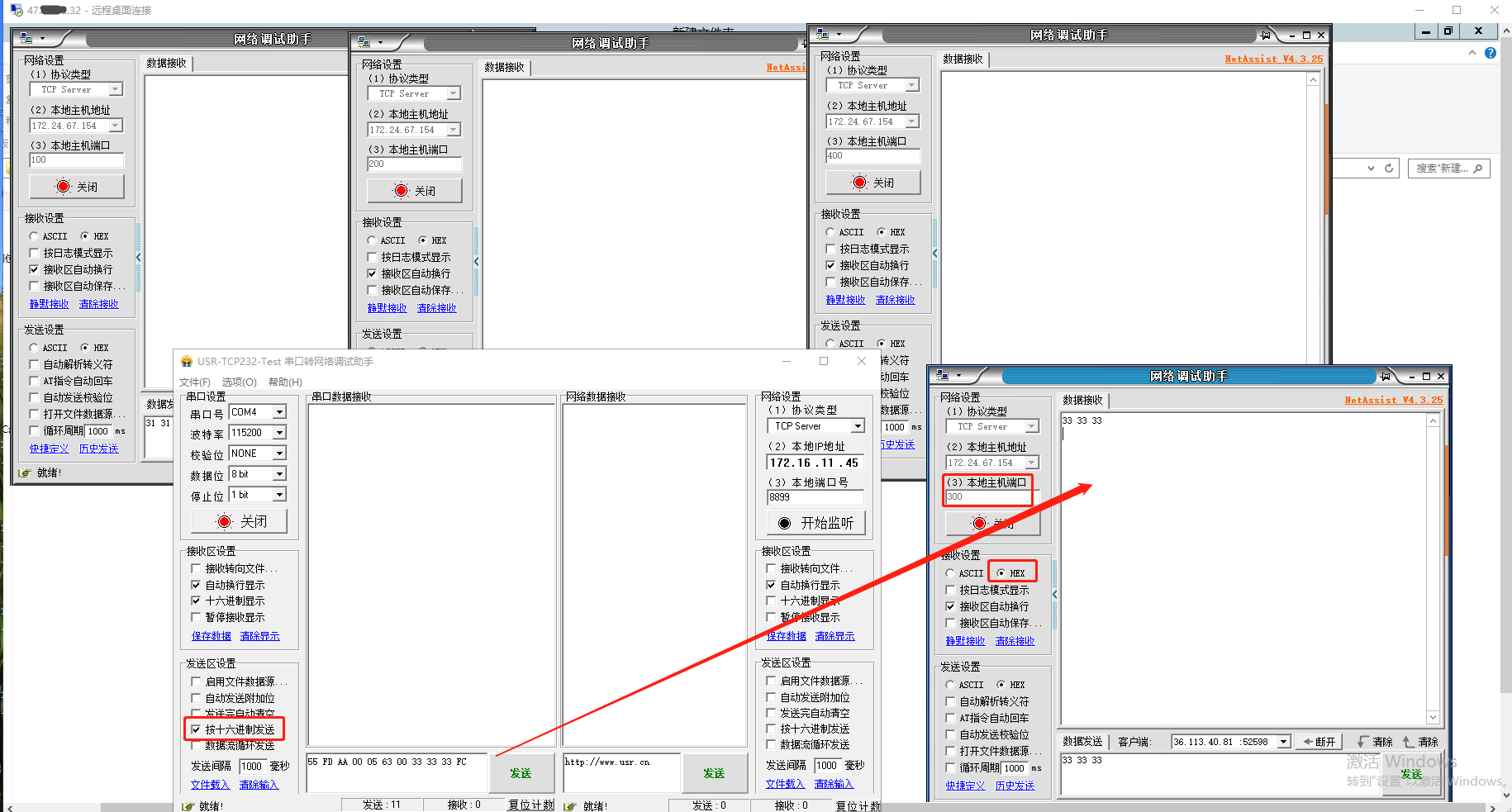

（1）串口向服務器C發送數據

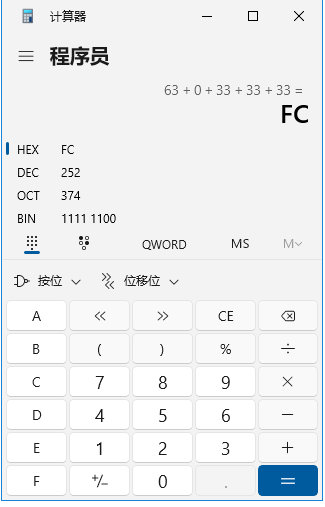

按照規則計算，得出向服務器C（參數區用63 00）發送數據33 33 33是HEX格式的：55 FD AA 00 05 63 00 33 33 33 FC

左圖是和校驗結果。

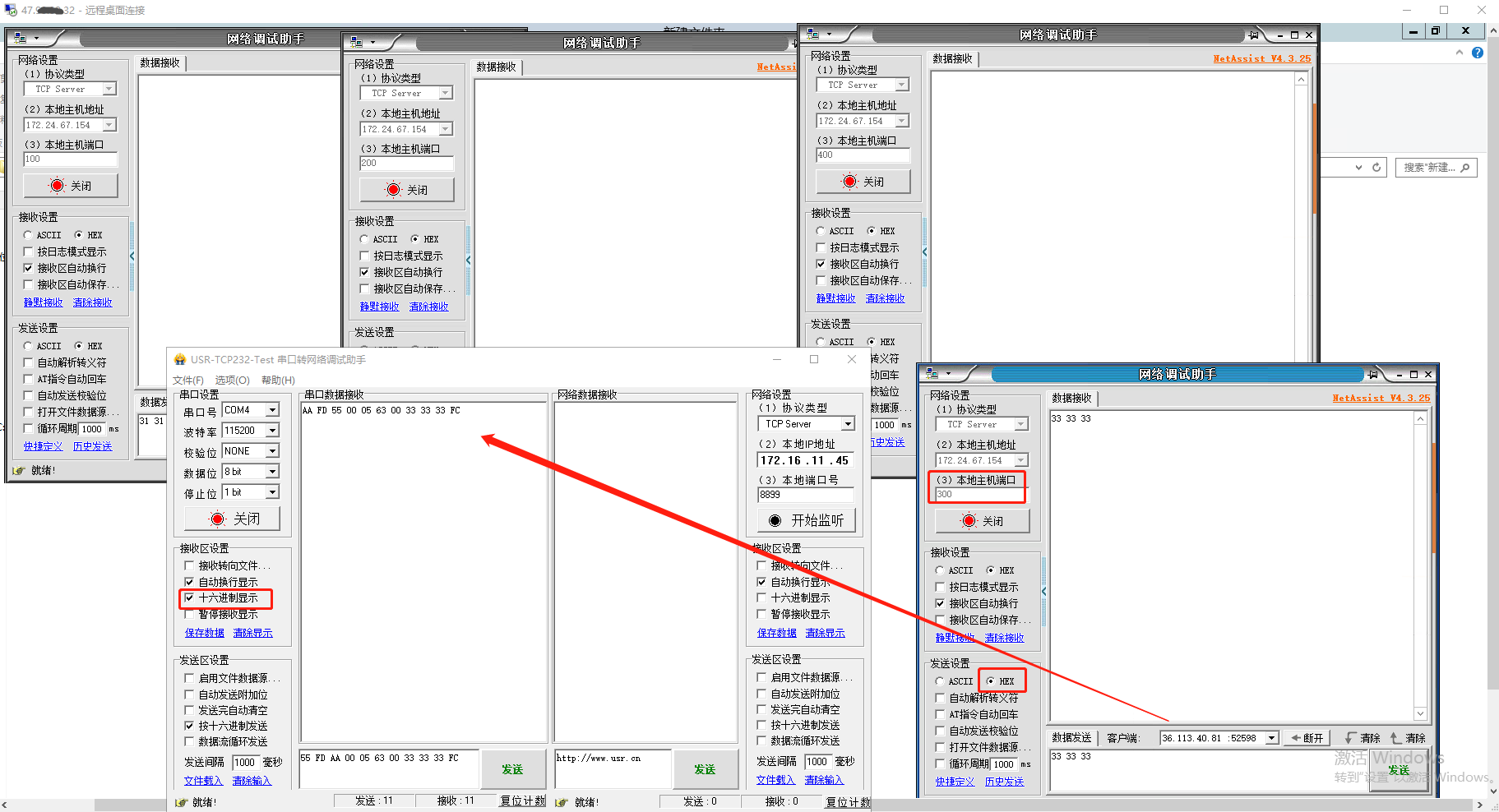

（2）服務器C向串口發送數據

5、服務器D測試套接字分發

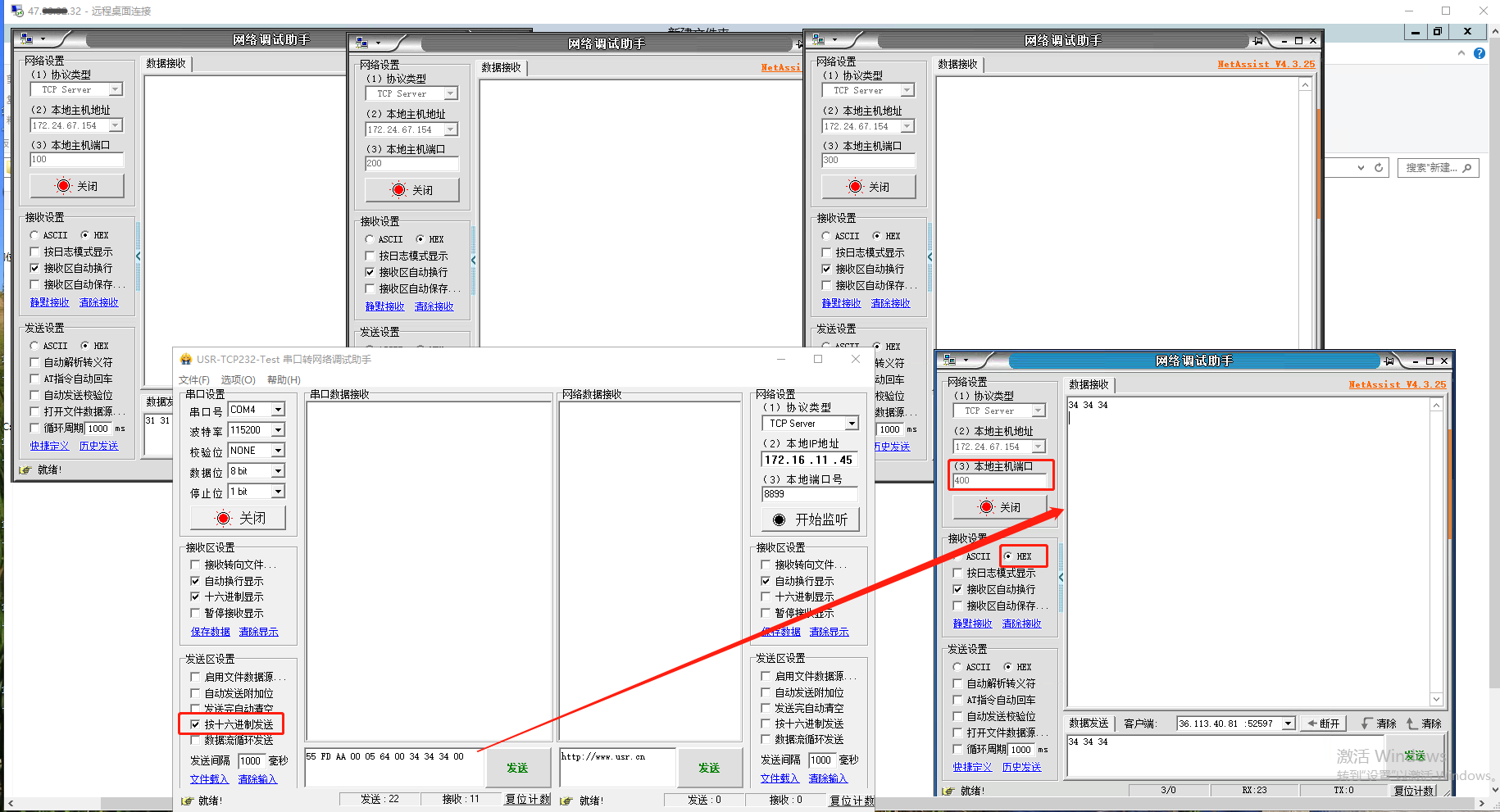

（1）串口向服務器D發送數據

按照規則計算，得出向服務器D（參數區用64 00）發送數據34 34 34是HEX格式的：

55 FD AA 00 05 64 00 34 34 34 00左圖是和校驗結果。

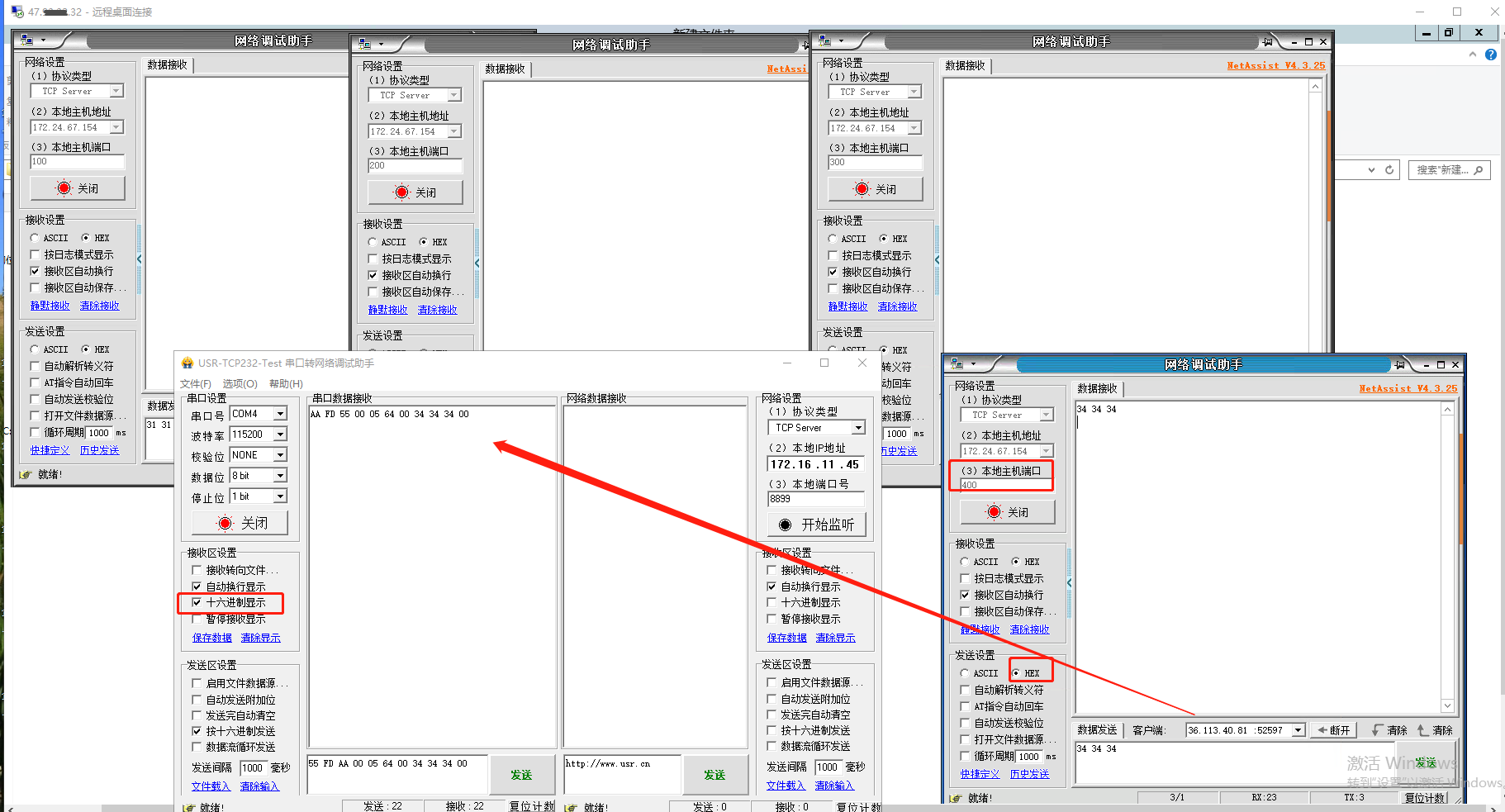

（2）服務器D向串口發送數據

五、關閉套接字分發功能方法

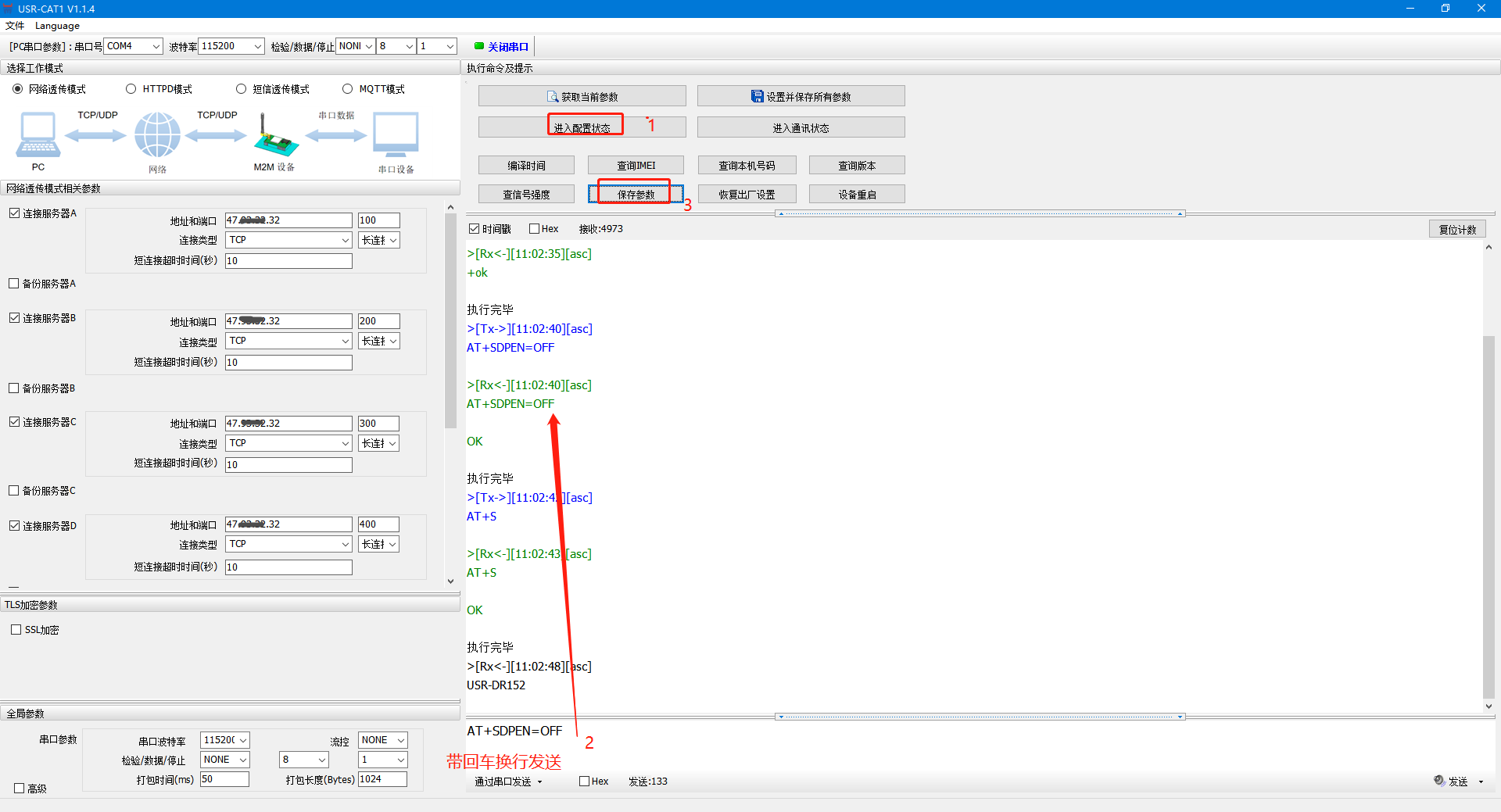

1、設置軟件串口進入配置狀態，用AT指令A(yù)T+SDPEN=OFF關閉套接字分發功能。發送AT+S保存配置并重啟。

注：發送的AT指令后面帶回車換行發送。

編寫人：金志方 編寫日期：2024-04-02

審核人：金志方 審核日期：2024-04-07

訂正版本：V1.0 訂正內容：初稿
