USR-DR152串口配置HTTPD模式GET通訊示例

備注：USR-DR152支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接有人HTTPD測試服務器，需要USR-DR152聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://imbacareer.com.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://imbacareer.com.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://imbacareer.com.cn/Download/984.html

USR-DR152 設置軟件（新）：http://imbacareer.com.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://imbacareer.com.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR152 產品 1臺

12V端子電源適配器 1個

USB-RS232串口線 1條

DB9轉接板 1個

筆記本電腦 1臺

2、硬件連接

有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。

USR-DR152的 +（正極）接電源適配器正極。

USR-DR152的 -（負極）接電源適配器負極。

USR-DR152的RX接轉接板的2引腳TX

USR-DR152的TX接轉接板的3引腳RX

USR-DR152的GND接轉接板的5引腳GND

有人轉接板母頭可以接USB-RS232串口線公頭，用于模擬232串口設備，測試USR-DR152的串口。

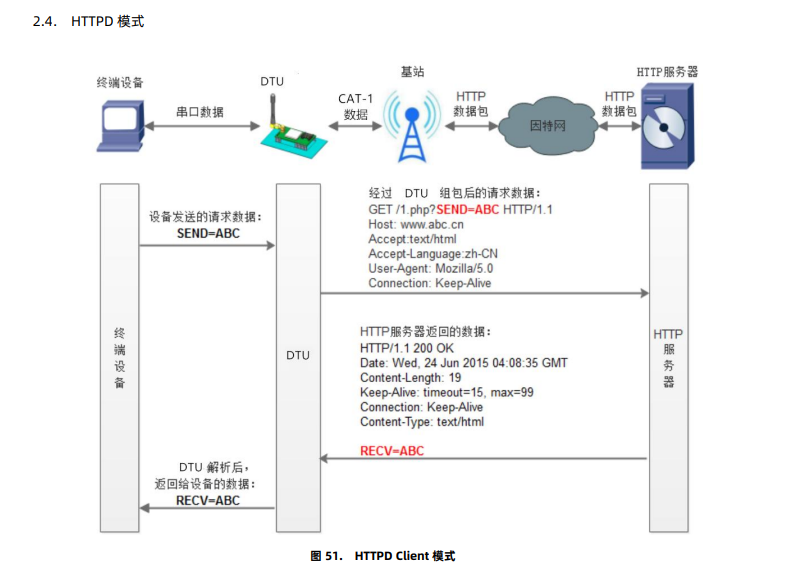

3、HTTPD Client模式

4、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR152的USB-RS232串口線COM口號，COM3。

三、USR-DR152串口配置

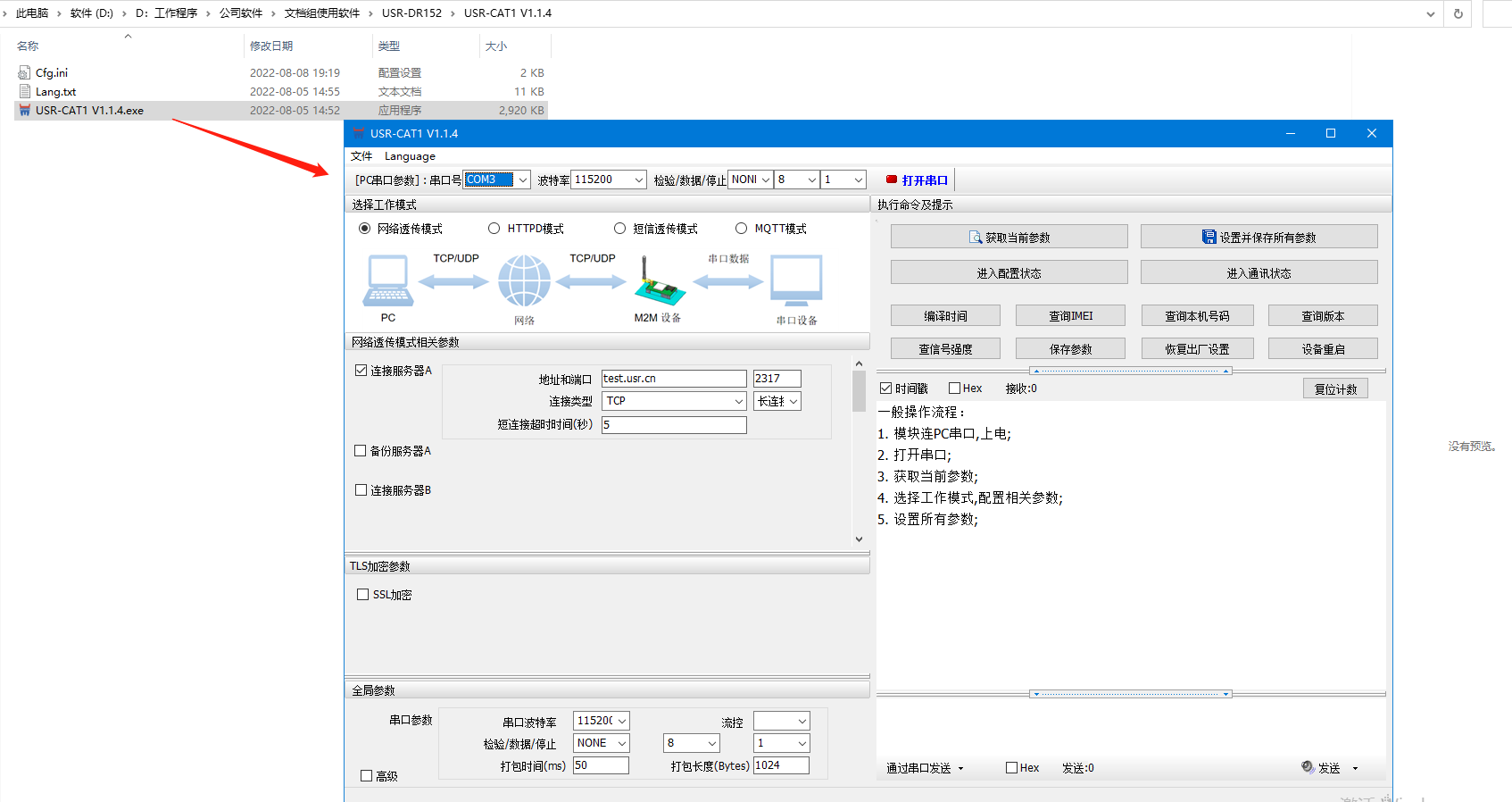

1、打開USR-DR152設置軟件USR-CAT1 V1.1.4.exe

2、打開USB-RS232串口線COM口，設置軟件波特率和USR-DR152波特率一致，點擊進入配置狀態。

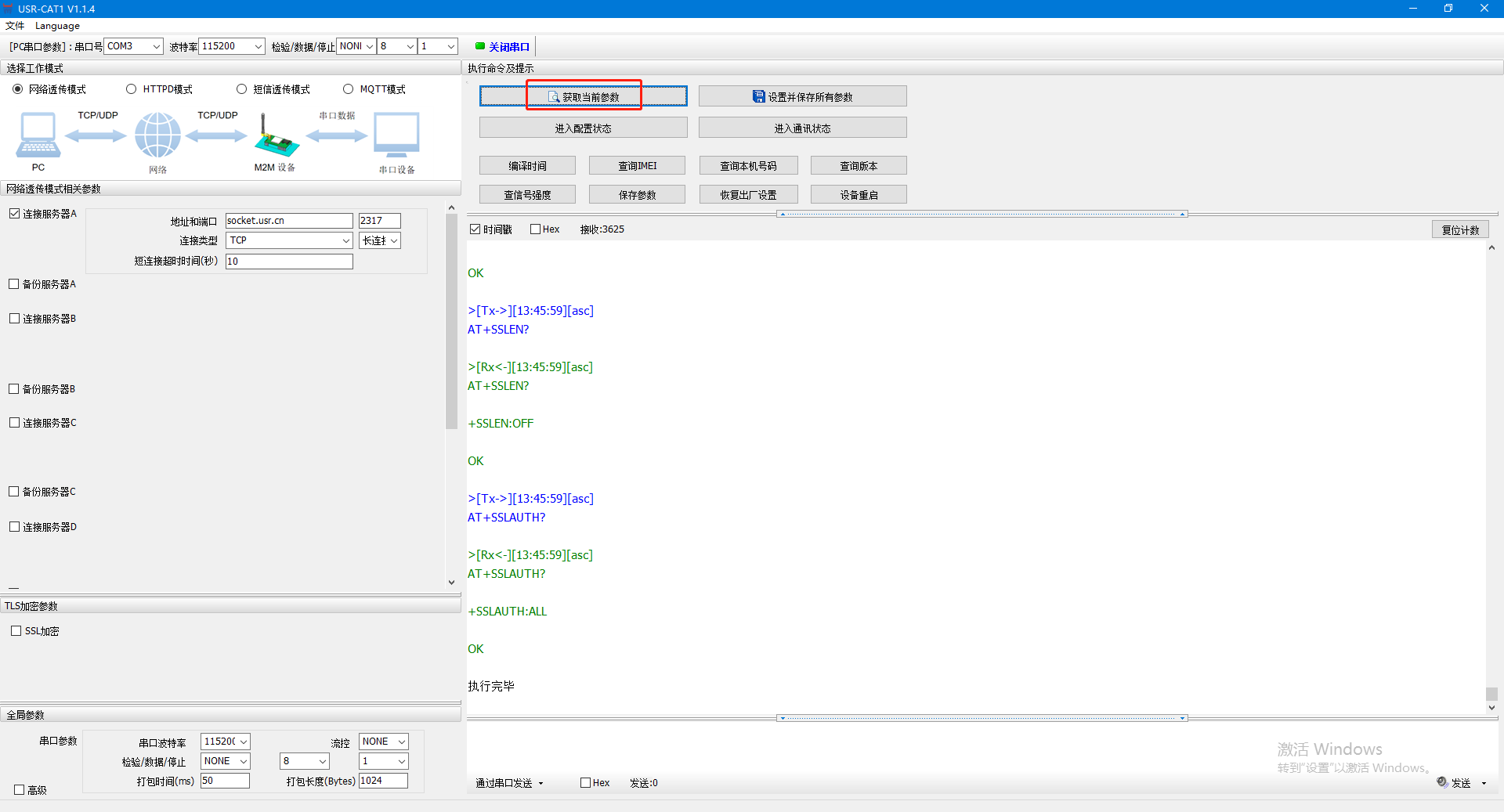

3、點擊獲取當前參數

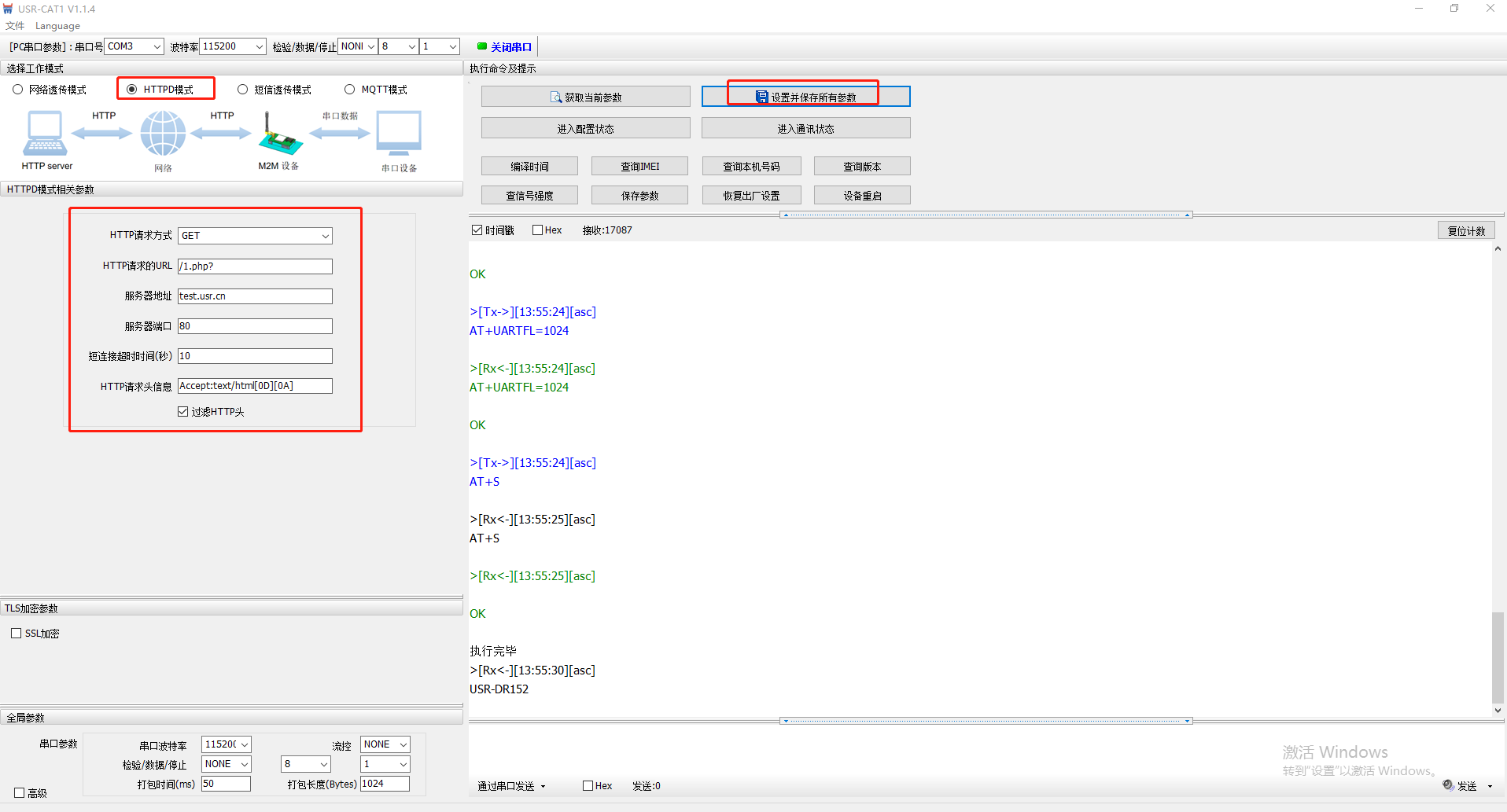

4、勾選HTTPD模式，設置HTTPD模式相關參數，點擊設置并保存所有參數。USR-DR152參數保存并重啟。

HTTP請求方式：GET

HTTP請求的URL：/1.php?

服務器地址：test.usr.cn

服務器端口：80

短連接超時時間（秒）：10

HTTP請求頭信息：Accept:text/html[0D][0A]

過濾HTTP頭：勾選

四、功能調試

1、USR-DR152的232串口接USB-RS232串口線模擬232串口設備，打開串口助手COM3，串口參數和USR-DR152串口參數設置一致。

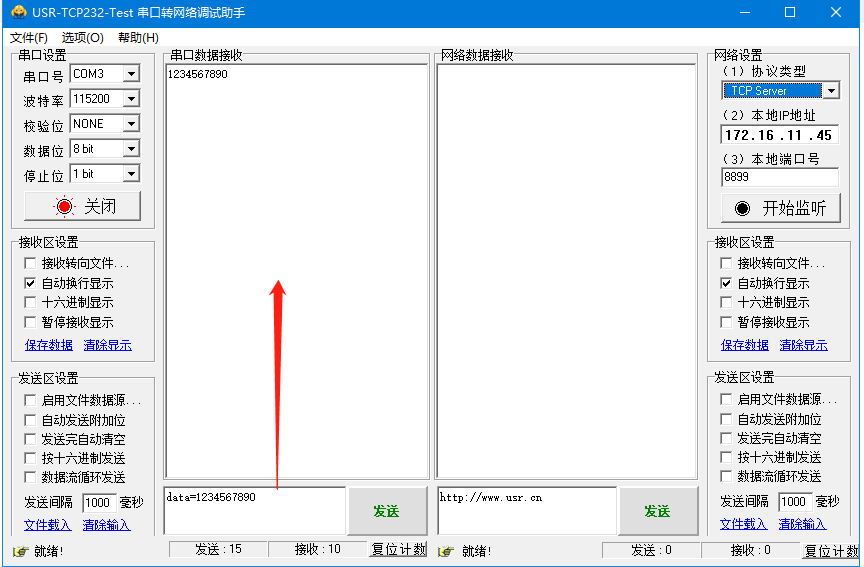

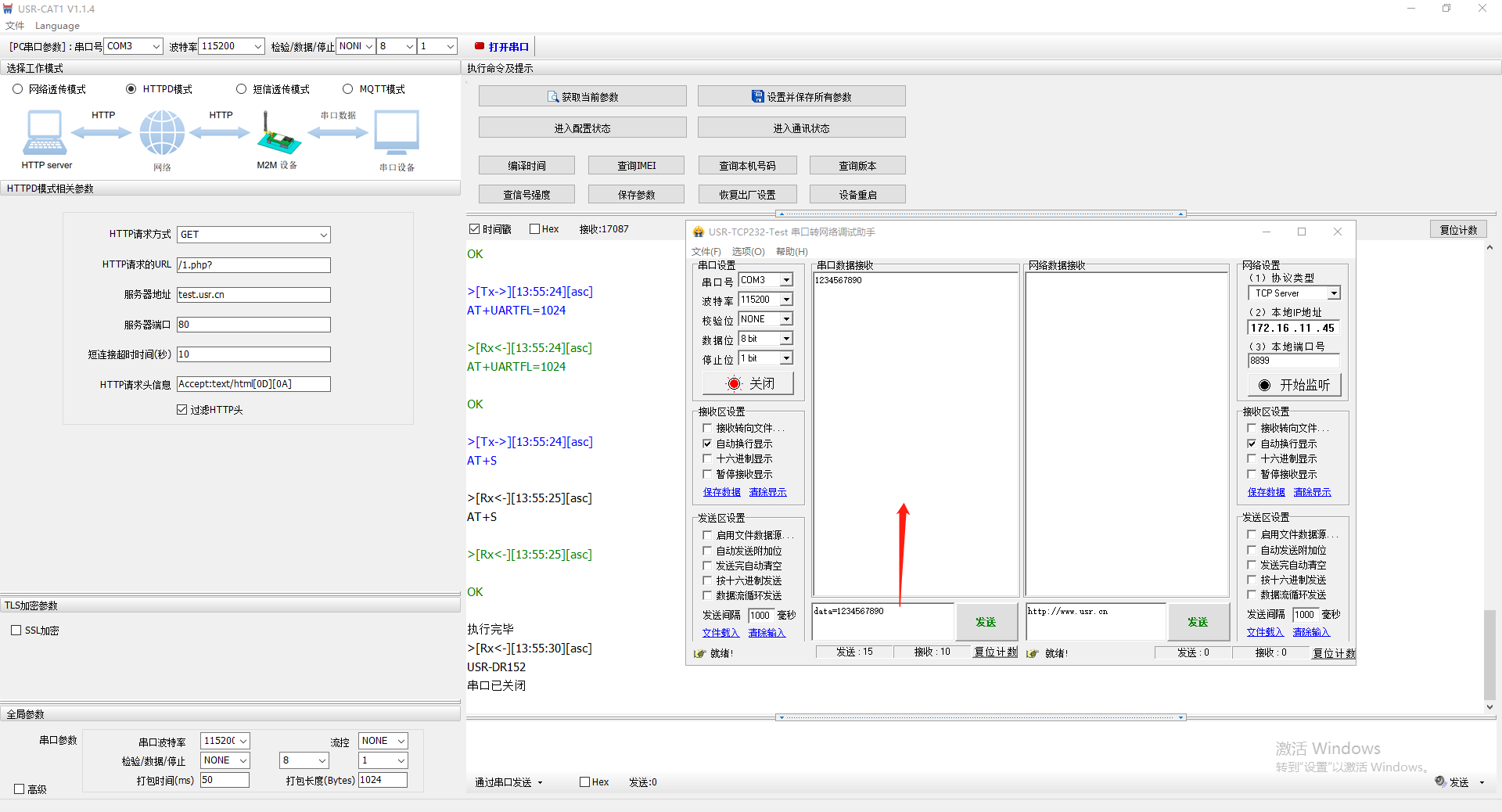

2、USR-DR152串口發送數據data=1234567890到HTTPD測試服務器，HTTPD測試服務器返回?cái)?shù)據1234567890到串口，串口接收的數據過濾報頭，只展示數據1234567890。證明USR-DR152的HTTPD GET功能正常。

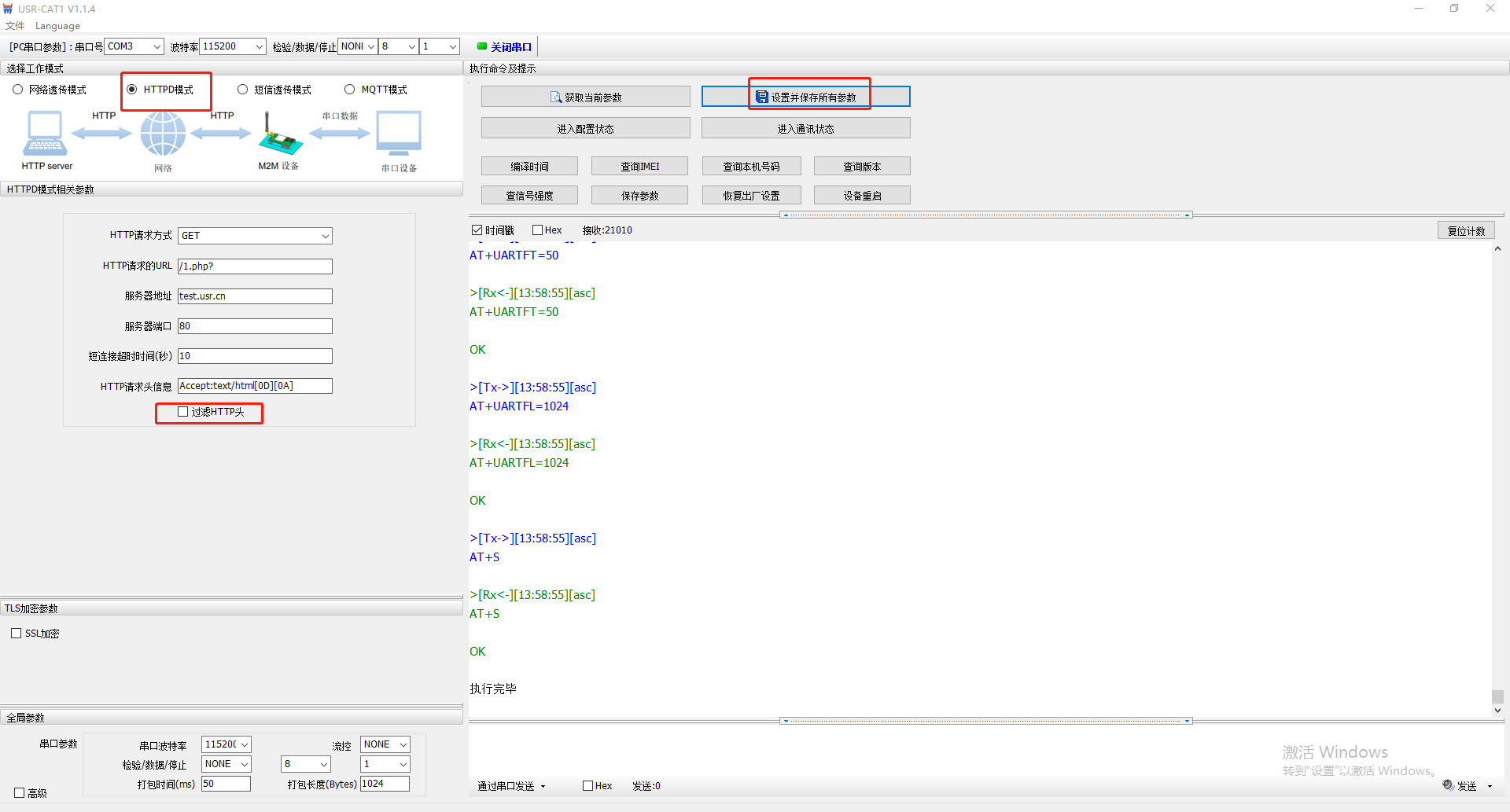

3、USR-DR152使用設置軟件進入配置狀態，讀取當前參數，取消勾選過濾HTTP頭，設置并保存所有參數設置。

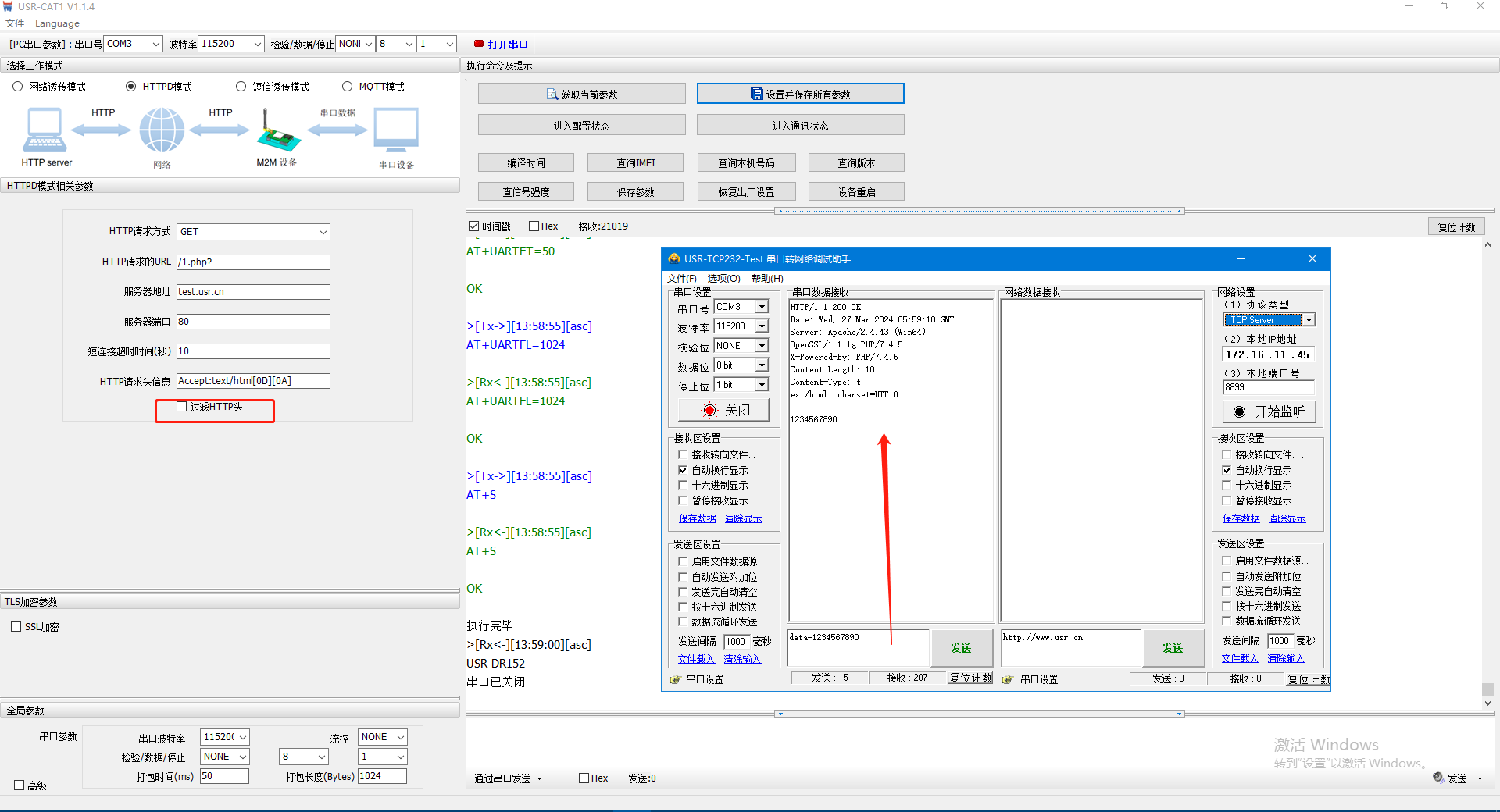

4、USR-DR152串口發送數據data=1234567890到HTTPD測試服務器，HTTPD測試服務器返回?cái)?shù)據帶報頭到串口。

編寫人：金志方 編寫日期：2024-04-02

審核人：金志方 審核日期：2024-04-02

訂正版本：V1.0 訂正內容：初稿
