USR-DR514 串口配置Modbus TCP-RTU 協議互轉示例

備注：USR-DR514需要插SIM卡聯網。

一、資料下載

USR-DR514/DR514說明書（完整版）http://imbacareer.com.cn/Download/1046.html

USR-DR514 規格書 http://imbacareer.com.cn/Download/1047.html

USR-DR514/514 標準AT指令集http://imbacareer.com.cn/Download/1048.html

USR-DR514 設置軟件http://imbacareer.com.cn/Download/1049.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

測試使用的MODBUS調試軟件，請自行百度下載安裝。

二、硬件連接

1、所需物品

USR-DR514 產品 1臺

220V交流端子供電電源線 1條

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。

3、查看端口號

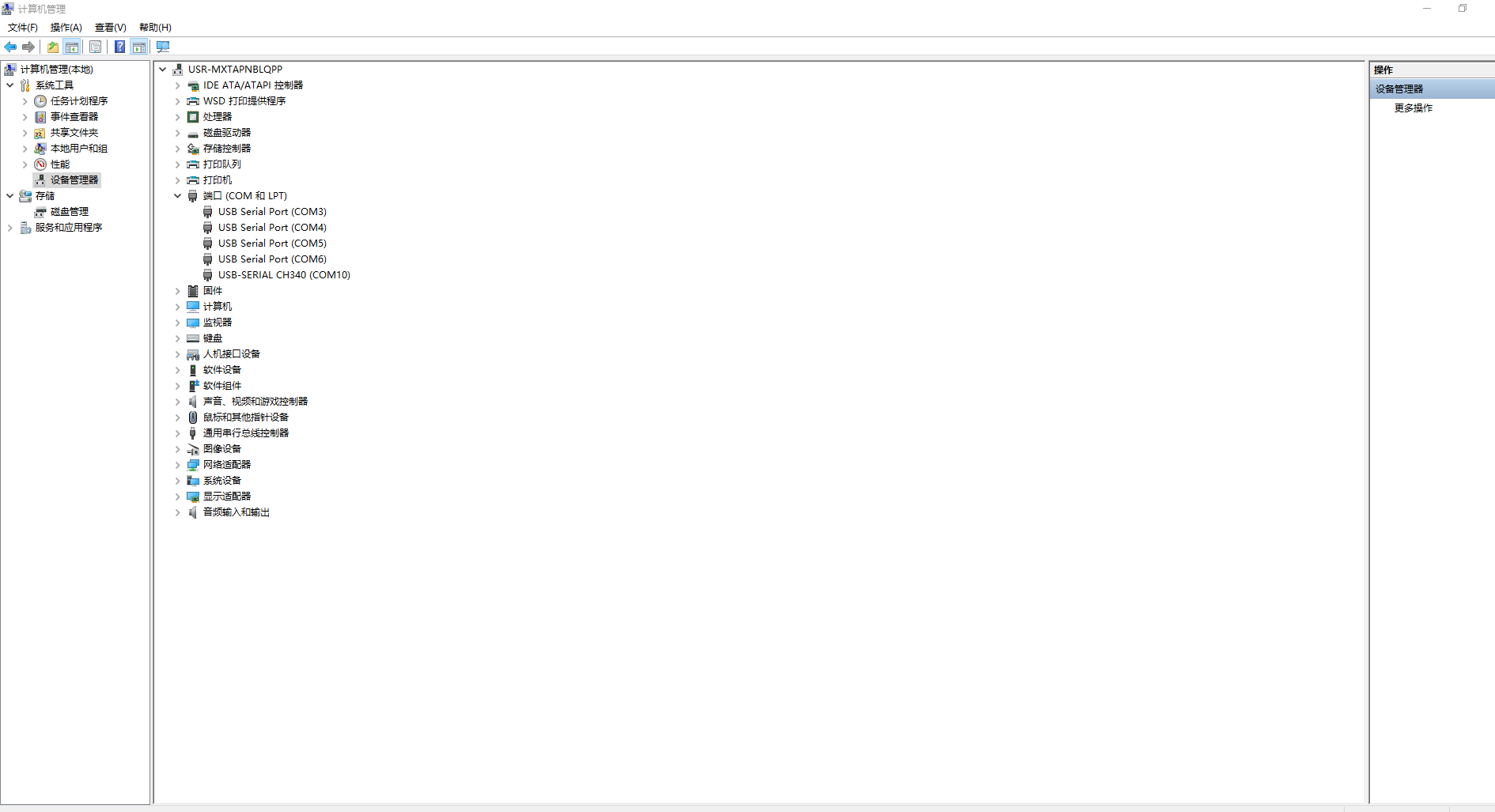

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。

三、USR-DR514參數設置

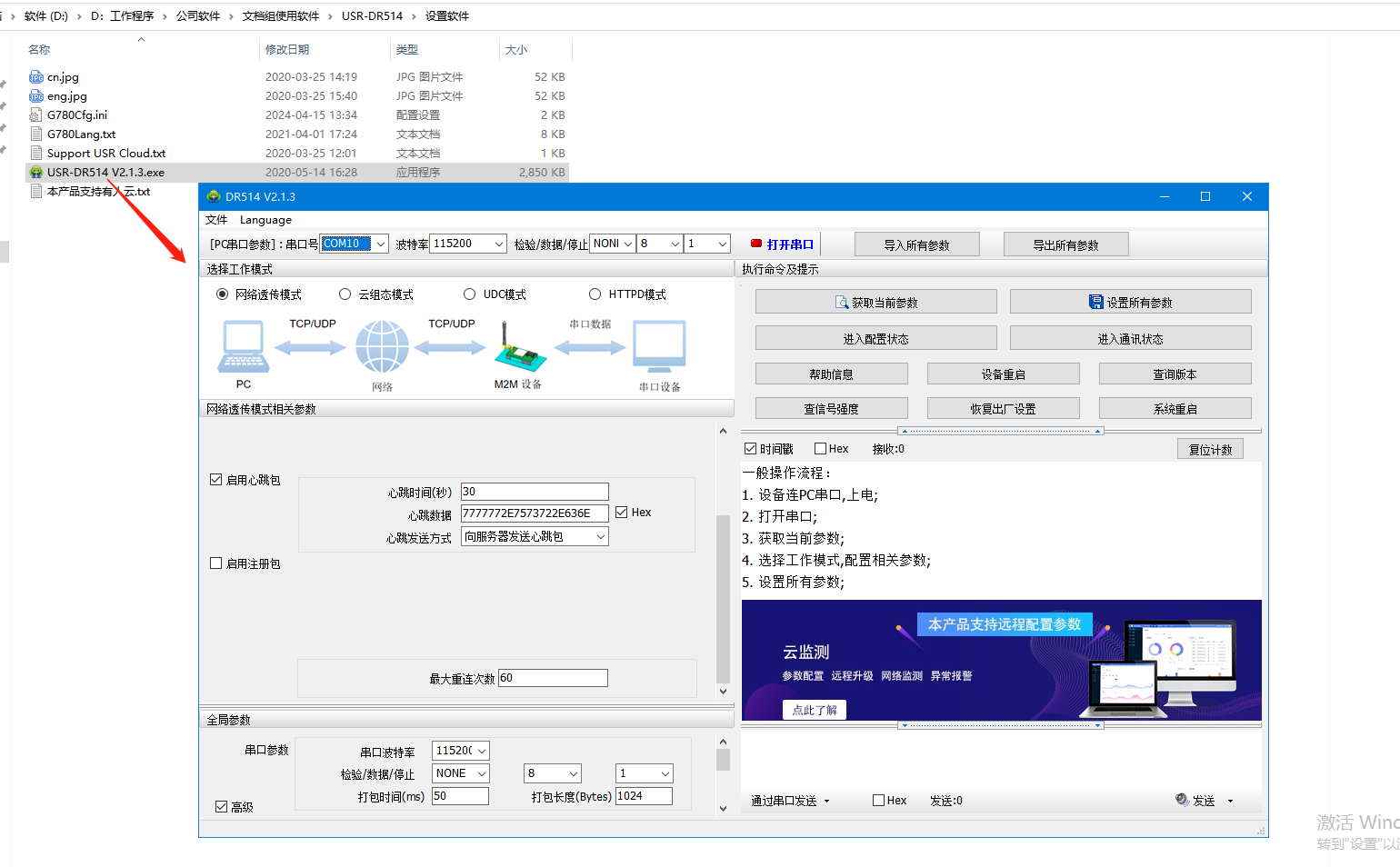

1、打開USR-DR514設置軟件

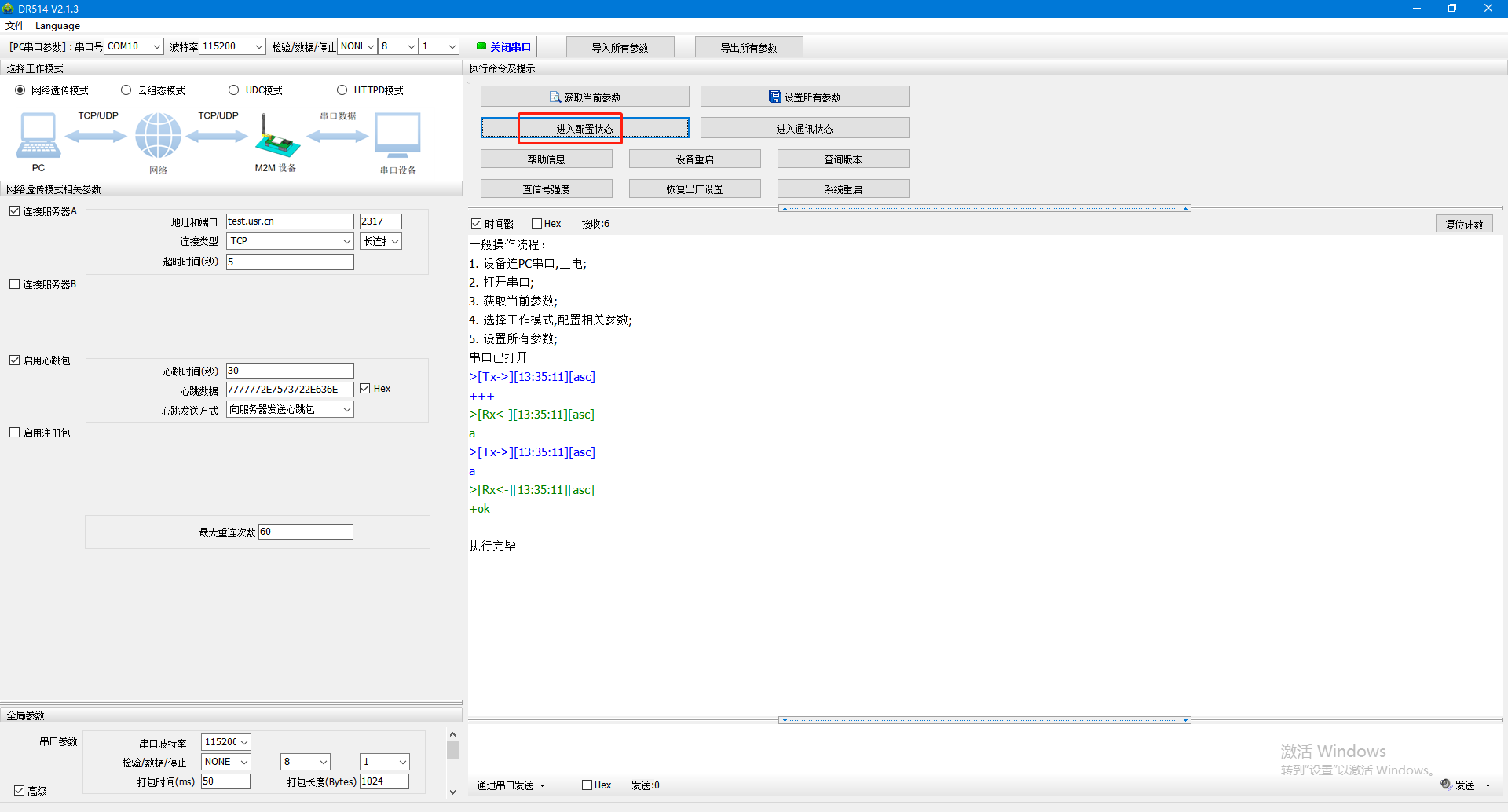

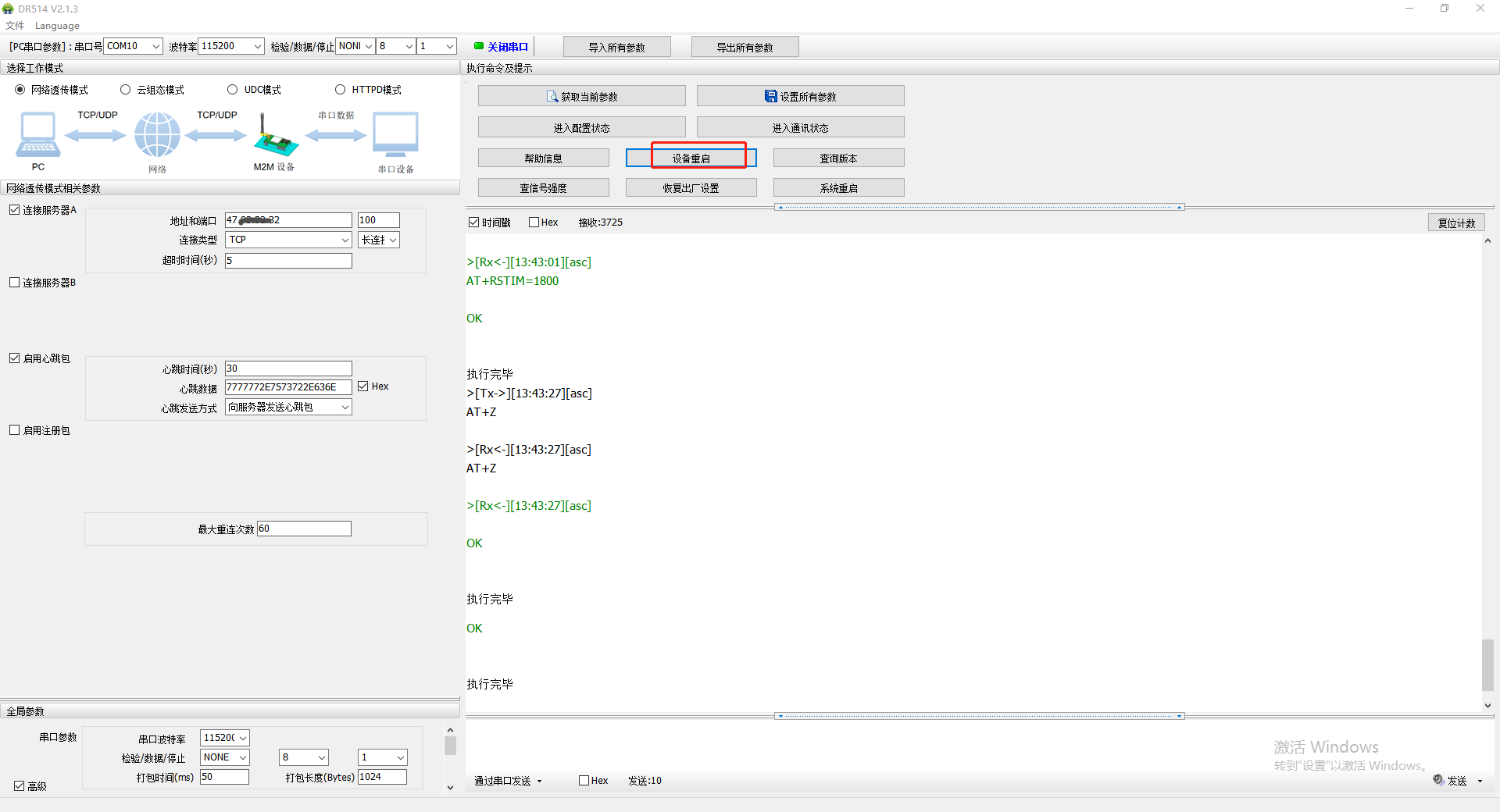

2、打開串口，點擊進入配置狀態

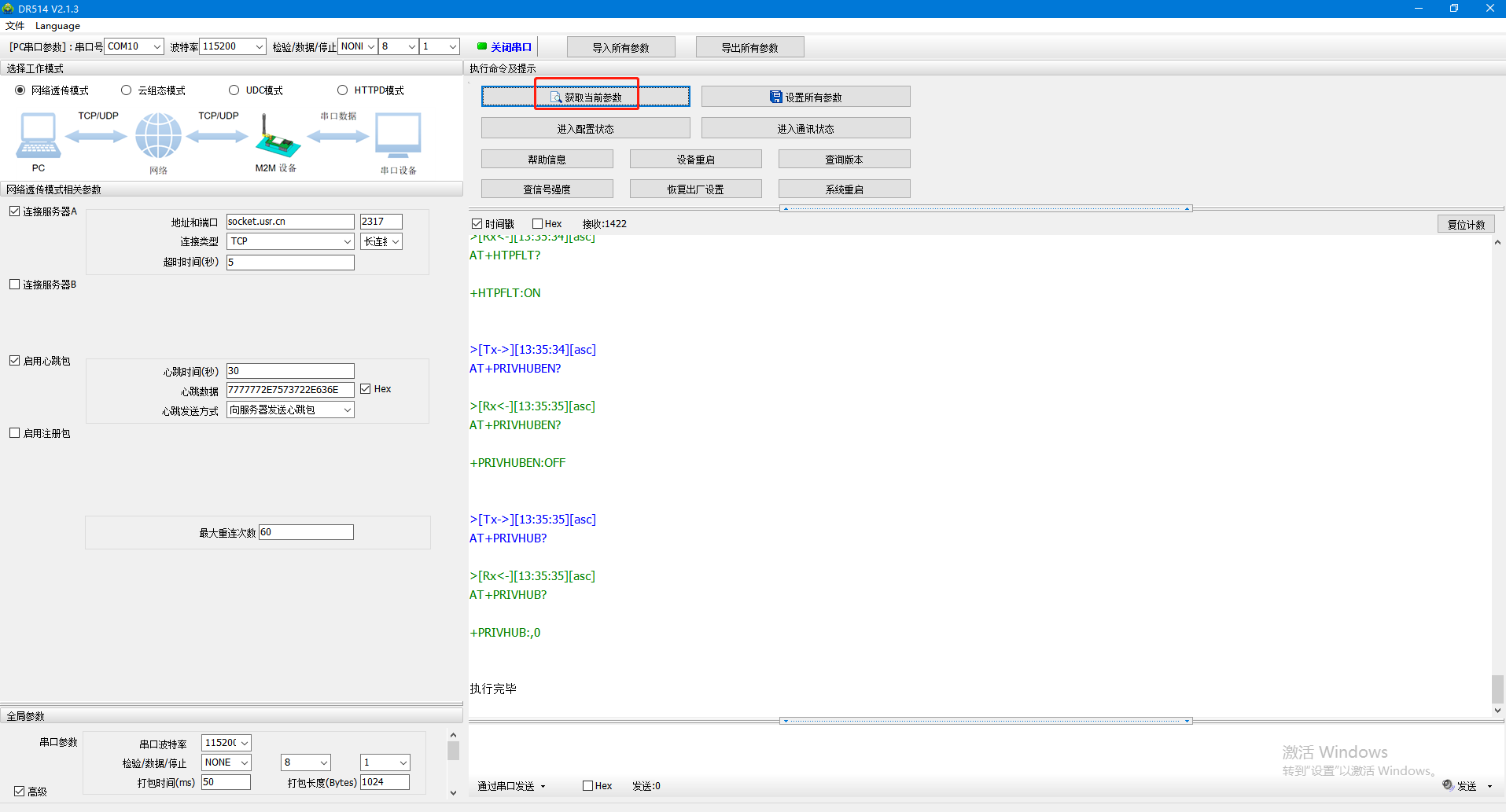

3、點擊獲取當前參數

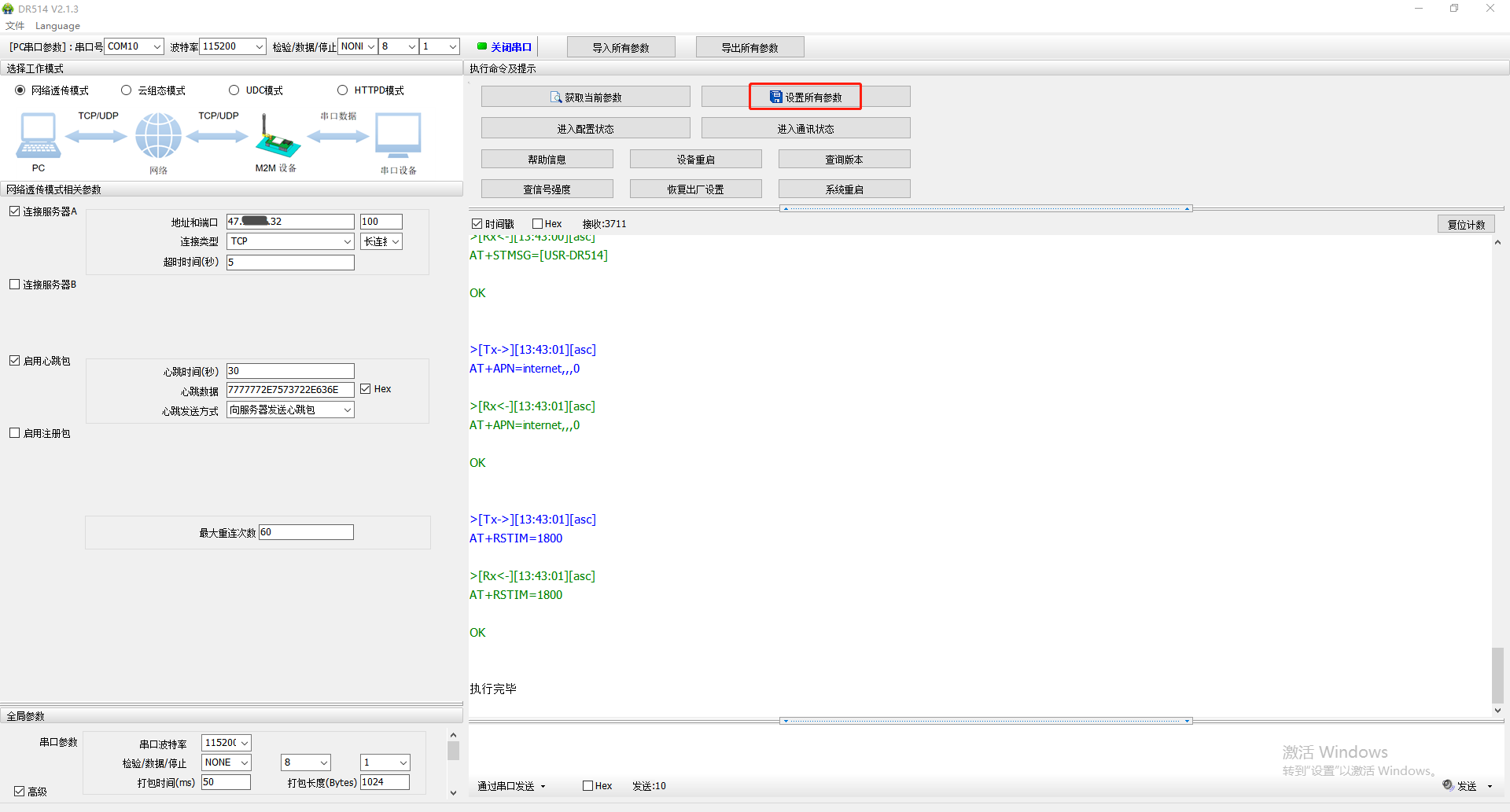

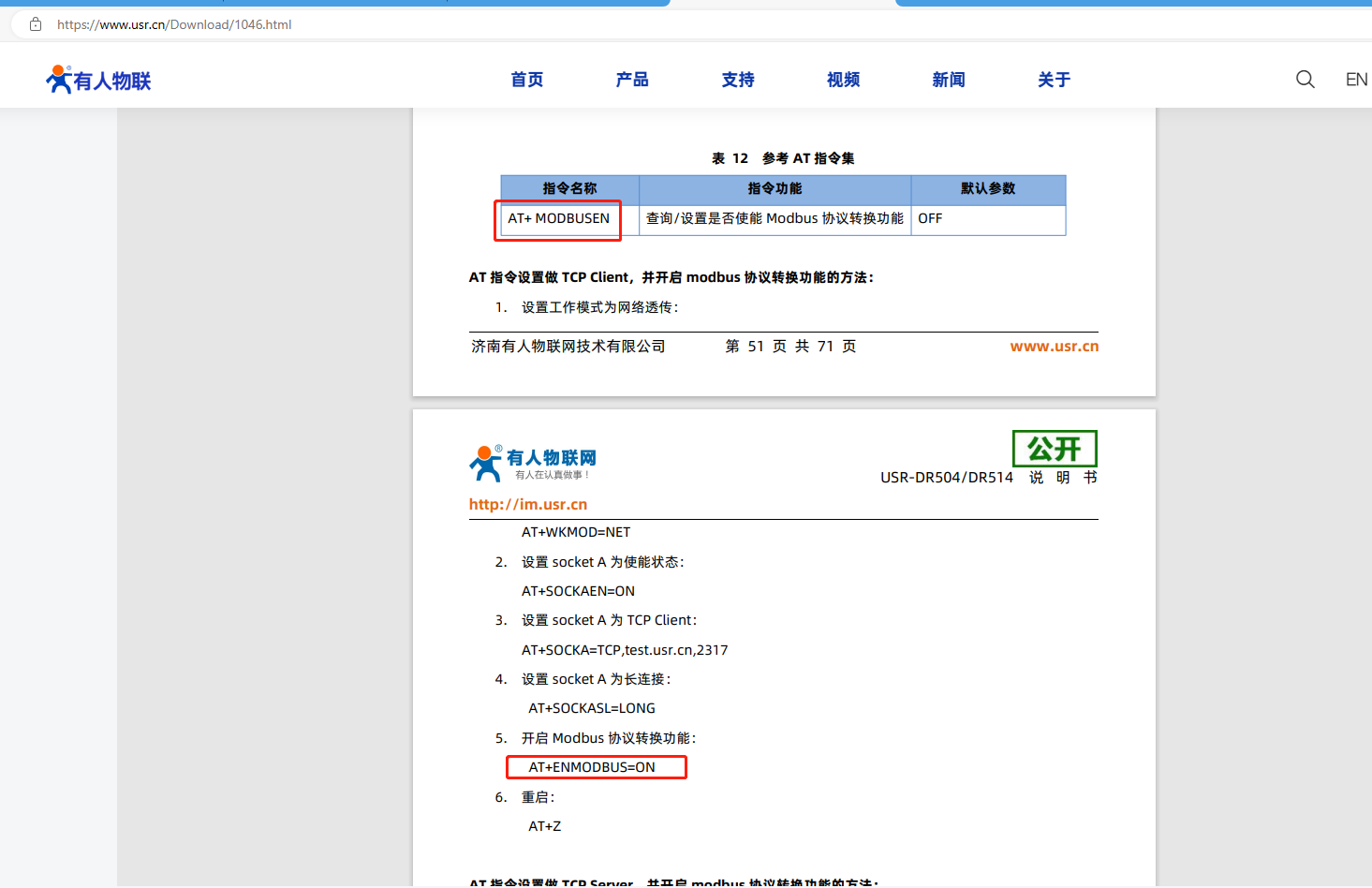

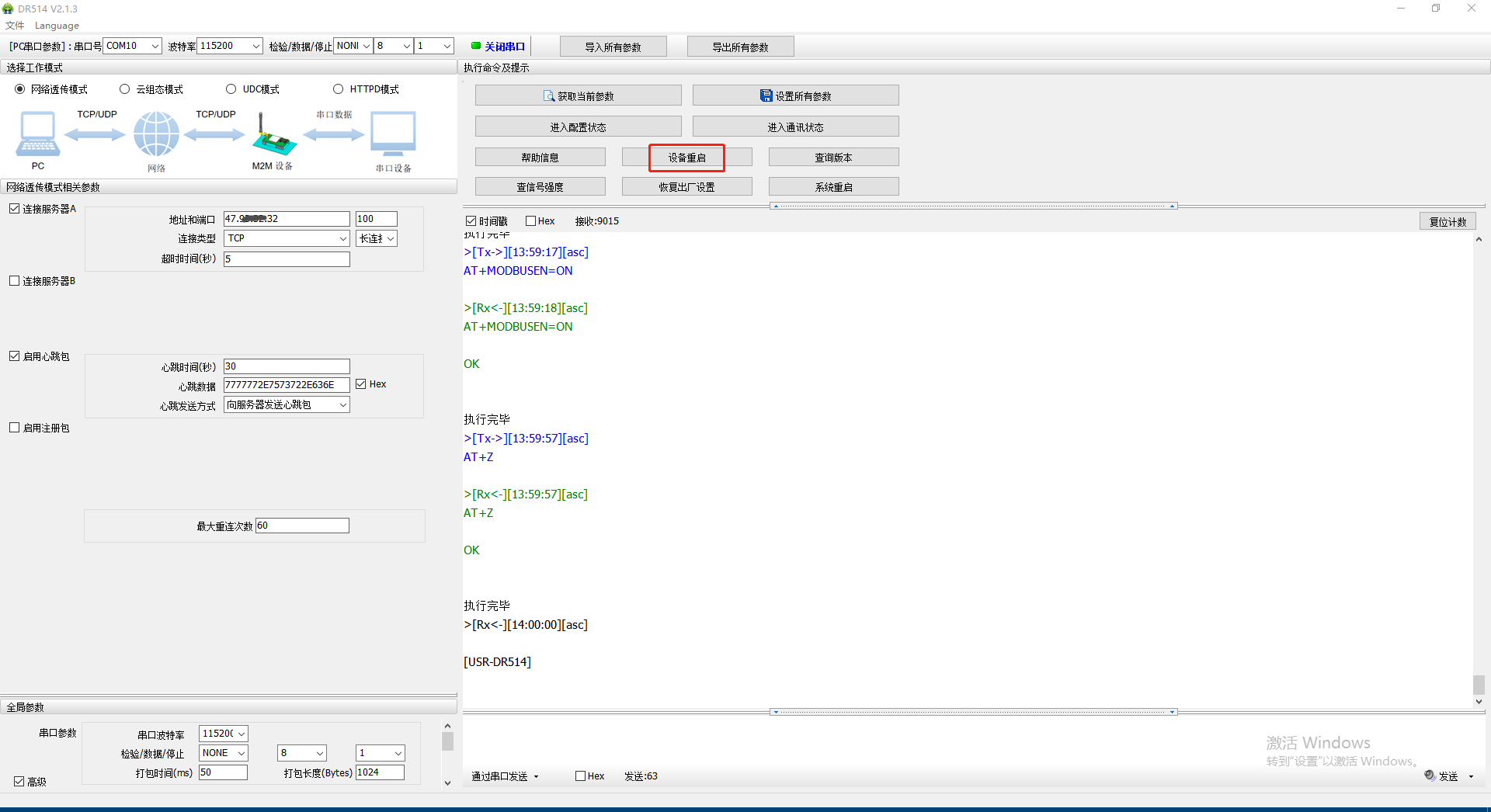

4、選擇網絡透?jìng)髂Ｊ剑B接服務器A，地址輸入要連接的遠程服務器地址，端口用100，點擊設置所有參數，發送區輸入一條開啟 Modbus 協議轉換功能的AT指令A(yù)T+MODBUSEN=ON，點擊發送。發送完，點擊設備重啟。

注：設置AT+MODBUSEN=OFF是關閉Modbus協議轉換功能。

5、重啟完之后，最后設置軟件點擊關閉串口。

四、Modbus TCP/RTU 協議互轉功能調試

1、在遠程服務器上安裝Modbus Slave軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：10（從起始地址開始寄存器地址數量）

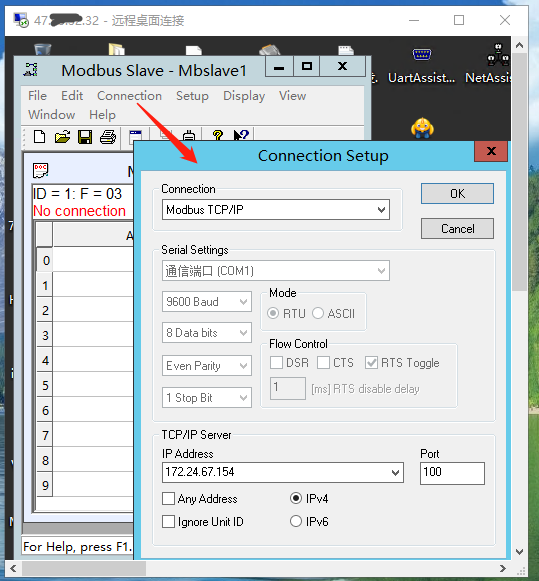

2、Modbus Slave軟件，點擊Connection，選擇Modbus TCP/IP，TCP/IP Server IP Address填遠程服務器對應的服務器地址IP，Port端口100。最后點擊OK。

3、在USR-DR514串口線接的電腦上安裝Modbus Poll軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：10（從起始地址開始寄存器地址數量）

Scan Rate：1000ms（采集周期1s）

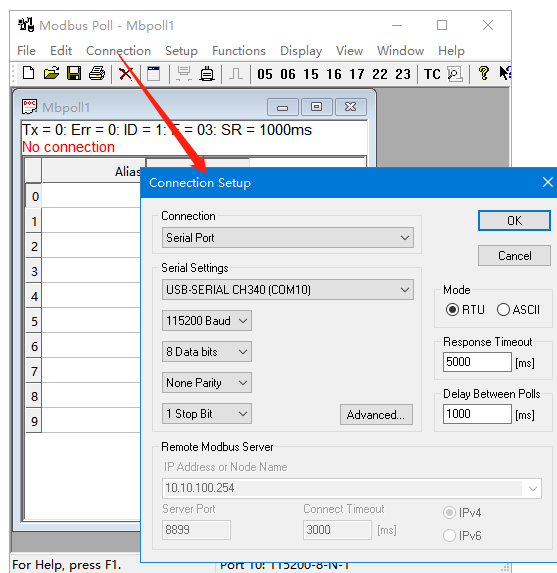

4、Modbus Poll軟件，點擊Connection，選擇Serial Port，選擇對應的COM口COM10，對應USR-DR514的串口參數，最后點擊OK。

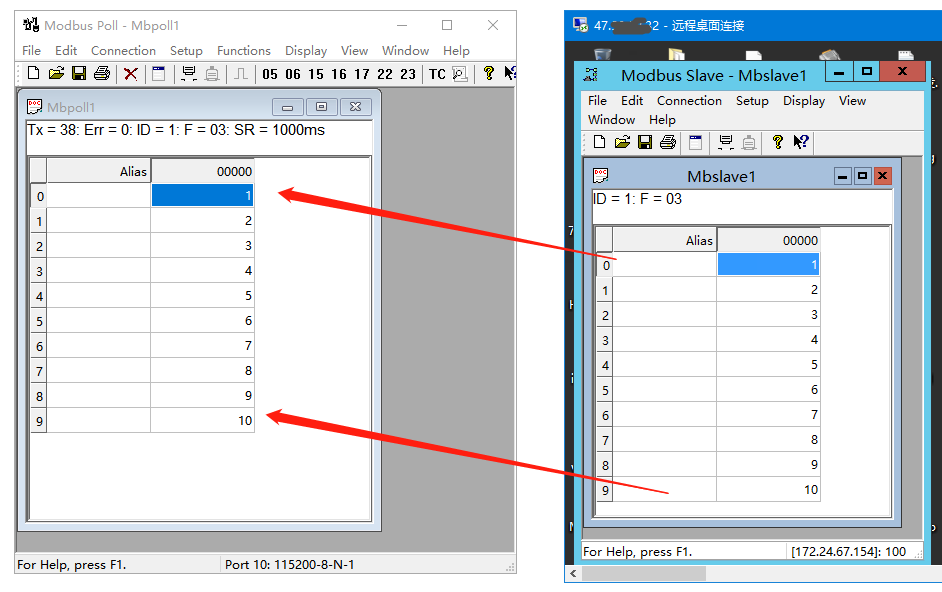

5、協議轉換通訊測試

改變MODBUS SLAVE寄存器地址里面的數據，對應寄存器地址的MODBUS POLL軟件可以正常讀取。

編寫人：金志方 編寫日期：2024-04-22

審核人：金志方 審核日期：2024-04-22

訂正版本：V1.0 訂正內容：初稿
